NÁVOD K OBSLUZE BordBar AS 25 WAECO

CS 145 Termoelektrický chladicí box Návod k obsluze

SK 156 Termoelektrický chladiaci box Návod na obsluhu

1 2 3 4 A eco maxoff

2 1 2

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje přístroje předejte návod novému uživateli.

Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.

Obsah

1 Vysvětlení symbolů 146
2 Bezpečnostní pokyny....147
3 Použití v souladu s účelem 149
4 Obsah dodávky 149
5 Technický popis .... 150
6 Obsluha 151
7 Čištění a péče 153
8 Záruka 153
9 Odstraňování poruch a závad ..... 154
10 Likvidace 154
11 Technické údaje.... 155

1 Vysvětlení symbolů

NEBEZPEČI!

Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.

Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.

2 B e z p e čnostní pokyny

2.1 Obecná bezpečnost

NEBEZPEČI!

- Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI.

VÝSTRAHA!

• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
• Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.
• Osoby (včetně dětí), které z důvodu svých fyzických, senzorických nebo duševních schopností, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečně používat výrobek, ne-smějí tento výrobek používat bez dohledu odpovědné osoby nebo bez jejího poučení.
• Elektrické přístroje nejsou hračky pro děti!

Uschovávejte a používejte přístroj mimo dosah dětí.

• Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.
• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
• Neskladujte v přístroji výbušné látky, jako např. spreje s hnacím plynem.

UPOZORNĚNÍ!

- Přístroj odpojte od sítě:

– Před každým čištěním a údržbou

– Po každém použití

- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR!

• Připojte přístroj pouze následujícím způsobem:
• Přívodním kabelem stejnosměrného napájení k palubní zá-suvce se stejnosměrným proudem ve vozidle (např. autoza-palovač).
  – Přívodním kabelem 230 V k síti střídavého proudu 230 V.
• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
• Chladicí box není vhodný k přepravě leptavých látek nebo látek obsahujících rozpouštědla.
• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
• Pokud je chladicí box připojen k zásuvce stejnosměrného proudu: Odpojte chladicí box a jiné spotřebiče od baterie dříve, než je připojíte k nabíječce
• Pokud je chladicí box připojen k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladicí box. V opačném případě může dojít k vybití baterie.

2.2 Bezpečnost za provozu přístroje

NEBEZPEČI!

- Nikdy se nedotýkejte odizolovaných vodičů holýma rukama. To platí především pro provoz v síti střídavého napětí.

UPOZORNĚNÍ!

- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

POZOR!

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
• Nebezpečí přehřátí!

Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, do-statečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.

• Pamatujte, že nesmějí být zakryty větrací otvory.
• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
• Nikdy neponořujte přístroj do vody.
• Chraňte přístroje a kabely před horkem a vlhkem.

3 Použití v souladu s účelem

Chladnička je určena ke chlazení potravin.

Chladnička je určena k použití v domácnostech a v podobných oblastech používání – například:

• v kuchyních personálu v obchodech, kancelářích a dalších pracovních oblastech;
  • v zemědělství;
  ● pro hosty v hotelech, motelech a dalších ubytovacích zařízeních;
  • v penzionech se snídaní;
• ve stravovacích a podobných velkoobchodních aplikacích.

Přístroj je dimenzován pro provoz na palubní zásuvce12 V=== automobilu (zapalovač cigaret), člunu nebo obytného přívěsu a na střídavé síti 230 V.

Přístroj je vhodný také ke kempování. Výrobek nesmíte vystavit dešti.

POZNÁMKA

K upevnění chladicího boxu na sedadlo automobilu můžete protáhnout bezpečnostní pásy vozidla boxem (viz obr. 4, strana 3).

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.

4 Obsah dodávky

Pol. v obr. 1, strana 2	Množství Název
A	1	Chladnička BordBar AS25 (výr. č. AS-025AC)
–	1	Přívodní kabel k připojení 12 V---
–	1	Přívodní kabel pro připojení 230 V stř.

5 Technický popis

Chladicí box je určen k mobilnímu použití. Přístroj je určen ke chlazení výrobků na teplotu max. o 18 °C nižší než je okolní teplota, nebo k udržování výrobků v chladnu.

Chladnička funguje na principu termoelektrického chlazení, při kterém nedochází k opotřebení. Teplo je odváděno ventilátorem.

Pokud je chladnička připojena k síti střídavého proudu 230 V, můžete ji používat ve dvou různých provozních režimech:

• Režim ECO: chladnička spotřebovává méně energie
• Režim MAX: Chladnička dosahuje maximálního chladicího výkonu

Požadovaný chladicí výkon je nastaven pomocí regulátoru chladicího výkonu:

Ke zvýšení chladicího výkonu otáčejte regulátor chladicího výkonu ve směru hodinových ručiček.
K dosažení maximálního chladicího výkonu otáčejte regulátor chladicího výkonu až na doraz ve směru hodinových ručiček (poloha „max“).
Ke snížení chladicího výkonu otáčejte regulátor chladicího výkonu proti směru hodinových ručiček.
K vypnutí chladničky otáčejte regulátor chladicího výkonu až na doraz proti směru hodinových ručiček (poloha „off“).

Pokud je chladnička připojena k zásuvce DC, nelze nastavovat chladicí výkon. Chladicí systém potom chladí na nejnižší hodnotu.

Venkovní kapsy slouží k úschově dalších předmětů. Pamatujte, že předměty, které do nich uschováte, nejsou chlazeny.

5.1 Popis prístroje

Pol. vobr. 1, strana 2	Název
1	P	o	p	r	u	h
2 Regulátor výkonu chlazení ECO (pod víkem)
3	V	ětrací drážky
4	R	u	k	o	j	e

6 Obsluha

UPOZORNĚNÍ!

Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR!

• Dbejte, aby byly v chladicím boxu skladovány pouze předměty nebo potraviny, které je dovoleno chladit za nastavené teploty.
• Nechlad'te nápoje nebo pokrmy ve skleněných nádobách na příliš nízkou teplotu. Při zmrznutí zvětšují nápoje nebo tekuté potraviny svůj objem. Následkem může být poškození nebo zničení skleněných nádob.
• Pamatujte, že stejně jako u každé jiné chladničky musí být zajištěno dobré odvětrávání, které umožňuje dostatečné odvádění vznikajícího tepla. V opačném případě není zajištěna řádná funkce přístroje. Především pak nesmějí být zakrývány větrací otvory.
• Nebezpečí převrácení! Zvedejte chladicí box pouze za rukoje-ti, ne za popruh.

POZNÁMKA

• Dříve, než uvedete novou chladničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též „Čištění a péče“ na stranì 153).
• Pokud je rukojeť převrácena směrem dozadu nebo při přenášení chladicího boxu je víko zavřeno. Víko můžete otevřít pouze pokud změníte polohu rukojeti směrem dopředu.

6.1 Tipy k úspoře energie

• K používání vyberte dobře větrané místo chráněné před slunečním zářením.
• Pokud si přejete nastavit vyšší efektivitu využití energie a omezený chladicí výkon chladicího boxu, využijte režimu ECO.
• Teplé pokrmy nechejte před uložením do chladicího boxu vychladnout.
• Neotevírejte chladicí box častěji, než je nezbytně nutné.
• Nenechávejte chladicí box otevřený déle, než je nezbytně nutné.

6.2 Použití chladicího boxu

▶Postavte chladicí box na pevnou podložku.
Připojte přívodní kabel 12 V (obr. 2 1, strana 2) k zapalovači cigaret nebo k zásuvce 12 V ve vozidle.
nebo
Zapojte přívodní kabel 230 V (obr. 2 2, strana 2) do zdířky střídavého napětí a připojte jej k síti střídavého proudu 230 V.

POZNÁMKA

Zavírejte box řádně, víko musí zaklapnout.

√ Chladicí box zahájí chlazení vnitřního prostoru.
Za provozu v síti střídavého proudu: Přepněte regulátor výkonu chlazení (obr. 1 2, strana 2) do požadované polohy.
▶ Pokud nebudete chladicí box používat, odpojte přívodní zástrčku ze zásuvky.

6.3 Připojení k zapalovači cigaret

POZNÁMKA

Pokud připojíte chladicí box k zapalovači v automobilu pamatujte, že možná budete muset zapnout zapalování vozidla, aby došlo k napájení přístroje.

7 Čištění a péče

VÝSTRAHA!

Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.

POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladicí box pod tekoucí vodou nebo ve vodní lázni.
• Nepoužívejte k čištění čisticí písky nebo tvrdé předměty, může dojít k poškození chladicího boxu.

▶ Pokud je to nutné, očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.

8 Z á r u k a

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

9 O d s t r a ňování por

Závada	Možná příčina	Návrh řešení
Box nefunguje (zástrčka je zapojena v zásuvce).	Zásuvka 12 V (zapalo-vač) ve vozidle není pod napětím.	Ve většině automobilů musíte nejprve spustit zapalování, aby byl zapalovač pod napětím.
	V zásuvce se střída-vým proudem není proud.	Zkuste to na jiné zásuvce.
Box nechladí (zástrčka je zapojena).	Vnitřní ventilátor nebo chladicí prvek je vadný.	Opravu smí provést pouze schválená provozovna zákaznického centra.
Provoz s připojením k zásuvce 12 V (zapalovač cigaret): Je zapnuto zapalování, ale box nefunguje. Odpojte zástrčku ze zásuvky a provedte následující kontroly.	Objímka zapalovače je znečištěná. Násled-kem je špatný elek-trický kontakt.	Pokud je zástrčka chladicího boxu v objímce zapalovače velmi horká bud' očistěte objímku nebo zkontrolujte, zda je zástrčka správně namontována.

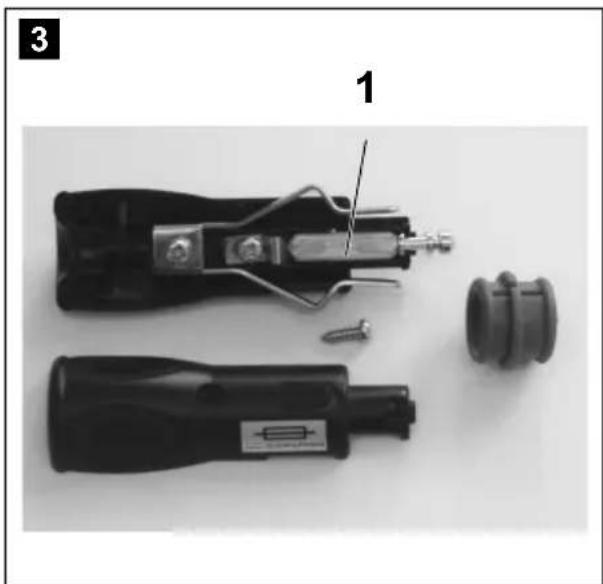

	Pojistka zástrčky 12 V je spálená.	Vyměňte pojistku (5 A) zástrčky 12 V (obr. 3 1, strana 2).
	Pojistky automobilu jsou spálené.	Vyměňte pojistku zásuvky vozidla 12 V (obvykle 15 A, viz návod k obsluze vašeho vozidla).

10 Likvidace

Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

11 Technické údaje

	BordBar AS25
Výr. č. AS-025AC
Napájení: 12 V---	220–240 V~, 50 Hz
Příkon:	47 W (12 V---)Max. 55 W (230 V~)7,5 W (AC, režim ECO)
Chladicí výkon:	Max. o 18 °C níže než okolní teplota
Kategorie: Spižírna
Energetická třída účinnosti	A++
Spotřeba energie: 66 kWh/annum
Obsah brutto: 21 l
Užitečný obsah:	20 l
Klimatická třída:	ST
Okolní teplota:	+16 °C – +38 °C
Hlukové emise:	39 dB
Hmotnost:	4,2 kg
Kontrola/certifikát:

2 B e z p e čnostné pokyny

2.1 Všeobecná bezpečnost'

NEBZPEČENSTVO!

• Odpojte zariadenie z el. siete
  – pred každým čistením a ošetrovaním
  – po každom použití

Chladenie je neopotrebovatel'ný termoelektrický chladič s odvádzaním tepla ventilátorom.

Požadovaný chladiaci výkon sa nastaví pomocou regulátora chladiaceho výkonu:

Aby ste chladiaci výkon zvýšili, otočte regulátor chladiaceho výkonu v smere hodinových ručičiek.

Pre maximálny chladiaci výkon otočte regulátor chladiaceho výkonu až na doraz v smere hodinových ručičiek (poloha „max“).

Aby ste chladiaci výkon znížili, otočte regulátor chladiaceho výkonu proti smeru hodinových ručičiek.

Pred každým čistením a ošetrovaním odpojte zariadenie od siete.

POZOR! Nebezpečenstvo poškodenia!
