NÁVOD K OBSLUZE CP 15 GS BX TEKA
Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím.
V závislosti na modelu se příslušenství, které je součástí vaší spotřebiče, může lišit od příslušenství zobrazeného na obrázcích.
SLOVENSKÝ

Bezpečnostní informace 65
Bezpečnost dětí a postižených osob ..... 65
Všeobecné bezpečnostní informace.....65
Instalace 66
Čištění a údržba 66
Servis a oprava 67
Popis spotřebiče....68
Hlavní komponenty....68
Jak funguje ohřívač nádobí ......68
Používání....69
Před prvním použitím 69
Ovládací panel 69
Používání ohřívače nádobí......69
Nastavení teploty....69
Doby zahřívání....70
Kapacita nákladu....70
Čištění a údržba 71
Přední a ovládací panel spotřebiče...... 71
Vnitřek ohřívače nádobí....71
Podložka s protiskluzovým povrchem.... 71
Co dělat, když ohřívač nádobí nefunguje 71
Ochrana životního prostředí ...... 72
Pokyny pro instalaci 72
Před instalací....72
Instalace 72
Elektrické zapojení.... 73
Inštalácia....94
Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče no prvním použitím. Výrobce nezodpovídá za škody a zranění sobená nesprávnou instalací či chybným používáním. Návod k žití vždy uchovávejte spolu se spotřebičem pro jeho budoucí žití. Tento spotřebič je v souladu s platnými bezpečnostními řreními. Nesprávné použití přístroje může uživatele uvést v bezpečí.
Bezpečnost dětí a postižených osob
UPOZORNĚNÍ! Hrozí nebezpečí udušení, úrazu nebo jiných trvalých následků.
- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bezpečnost.
- Děti by měly být pod dohledem, aby si se zařízením nehrály.
• Všechny obaly uschovejte z dosahu dětí. - VAROVÁNÍ: Zařízení a jeho přístupné části se během používání zahřívají. Dávejte pozor, abyste se nedotkli topných prvků. Nejsou-li děti do 8 let pod trvalým dohledem, neměly by mít k zařízení přístup.
- Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.
Všeobecné bezpečnostní informace
- Toto zařízení je určeno pro použití v domácnostech, nikoli v hotelech, obchodech, kancelářích a podobných prostředích.
-
Při provozu je vnitřek spotřebiče horký. Nedotýkejte se topných těles ve spotřebiči. Při vkládání či vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.
-
Nesedejte si a nevěšte se na přístroj. Dojde k poškození teleskopických výsuvů. Maximální nosnost zásuvky pro ohřev nádobí je 25 kg.
- Do zásuvky pro ohřev nádobí nevkládejte syntetické obaly nebo jiné snadno hořlavé předměty. Tyto předměty se mohou při zapnutí přístroje rozpouštět nebo vznítit. Nebezpečí požáru.
- Nepoužívejte přístroj pro ohřátí vzduchu v kuchyni. Vysoké teploty, kterých přístroj dosahuje, mohou jednoduše zapříčinit vznícení předmětů poblíž spotřebiče.
Instalace
- Elektrický systém musí být vybaven prostředky pro odpojení, s oddělením kontaktů u všech pólů, které poskytuje úplné rozpojení v souladu s kategorií přepětí III.
- Jestliže se zástrčka používá pro elektrické připojení, musí být po instalaci přístupná.
- Instalace musí odpovídat aktuálním předpisům.
- Ochrana proti (nebezpečnému) dotyku musí být zajištěna instalací.
- POZOR: Spotřebič musí být uzemněna.
- VAROVÁNÍ! Zařízení je určeno k zabudování. Na posledních stránkách tohoto návodu k obsluze jsou uvedeny podrobné informace o instalačních rozměrech.
Čištění a údržba
- UPOZORNĚNÍ: Před Čištění a údržba odpojte spotřebič od napájení.
- Pokud není spotřebič udržován v čistém stavu, může jeho povrch zkorodovat, a ovlivnit tak celkovou životnost spotřebiče a vést k nebezpečným situacím.
- Nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky k čistění skleněných dvířek, mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru. - Řid'te se prosím pokyny v kapitole "Čištění a údržba".
Servis a oprava
- UPOZORNĚNÍ: Před servis a oprava odpojte spotřebič od napájení.
- Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.
- Opravy a údržbu, speciálně dílů pod proudem, smí provádět pouze technik autorizovaný výrobcem.
Popis spotřebiče
Hlavní komponenty

- Volič teploty (termostat)
-
Vypínač (prosvícený)
-
Protiskluzová podložka
Jak funguje ohřívač nádobí
Tento spotřebič je vybavený systémem cirkulace teplého vzduchu. Větrák rozvádí teplo generované elektrickým topným článkem po celém vnitřku spotřebiče.
Termostat umožňuje uživateli nastavit a regulovat teplotu požadovanou pro nádobí.
Cirkulující horký vzduch, generovaný topným článkem, rychle a rovnoměrně zahřívá nádobí.
Kovová mřížka chrání topný článek a větrák. Dno zásuvky je vybavené protiskluzovou podložkou, která brání klouzání nádobí při otevírání a zavírání zásuvky.
Před prvním použitím
Před prvním použitím spotřebiče musíte vyčistit jeho vnitřek i vnějšek podle pokynů uvedených v kapitole „Čištění a údržba“.
Potom nechte ohřívač nádobí nejméně 2 hodiny zahřívat; přitom nastavte ovladač teploty na maximální hodnotu (viz kapitola „Nastavení teploty“).
Během této procedury dbejte na to, aby byla kuchyň dobře větraná.
Součásti spotřebiče jsou chráněné speciálním přípravkem. Z tohoto důvodu se ze spotřebiče během prvního zahřívání uvolňuje zápach. Tento zápach i kouř, který se případně objeví, po krátké době zmizí a v žádném případě neznamená, že by se spotřebičem nebo s jeho zapojením bylo něco v nepořádku.
Ovládací panel

Ovládací panel je vybavený voličem teploty a vypínačem. Ovládací panel je vidět pouze při otevřené zásuvce.
Používání ohřívače nádobí
Při používání ohřívače nádobí postupujte takto:
• Vložte nádobí do zásuvky.
- Zvolte požadovanou teplotu otočením ovladače termostatu do odpovídající polohy.
- Zapněte spotřebič stisknutím vypínače, který se při tom rozsvítí.
- Zavřete zásuvku.
Dávejte pozor, abyste při zavírání zásuvky neužívali nadměrnou sílu, protože by se zásuvka mohla opět otevřít.
Než vyndáte ohřáté nádobí, musíte ohřívač nádobí vypnout dalším stisknutím vypínače.
Nastavení teploty
Otáčením voliče termostatu můžete vybírat požadovanou teplotu mezi 30 a 80 °C.
Termostat nikdy silou nepřetáčejte směrem doleva od pozice“0” nebo směrem doprava od pozice maximum. Může dojít k poškození přístroje.
Jakmile je dosaženo zvolené teploty, dojde k vypnutí topného tělesa. Jakmile teplota klesne pod zvolenou hodnotu, topné těleso se znovu spustí.
Na teplotní stupnici jsou vyznačeny absolutní teploty ve stupních Celsia a symboly, které označují optimální teploty pro jednotlivé typy nádobí:
| Symbol | °C | Funkce |
![]() | 30°C | Rozmrazování |
![]() | 40°C | Kynutí těstaOhřívání šálků / sklenic |
![]() | 60°C | Ohřev nádobíUdržování teplotypokrmů |
![]() | 80°C | Ohřev jídlaVaření při nízké teplotě |
Doby zahřívání
Na dobu zahřívání mají vliv různé faktory:
- Materiál a tloušťka nádobí
Kapacita nákladu
• Množství nákladu
• Způsob uspořádání nádobí
• Nastavení teploty
Není proto možné uvést přesné doby zahřívání.
Pro orientaci zde však uvádíme následující časy pro nastavení termostatu a pro rovnoměrné zahřívání nádobí:
| Náklad | Čas (min) |
| Nádobí pro 6 osob | 30 – 35 |
Až budete používat ohřívač nádobí delší dobu, určíte si sami nejlepší nastavení.

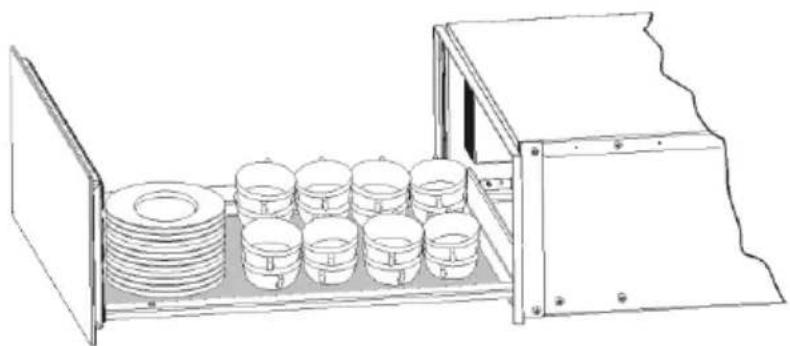

Kapacita nákladu závisí na velikosti jednotlivých vkusů nádobí.
| CP 15 GS/ CP 150 GS |
| Nádobí pro 6 osob |
| 6 mělkých talířů 24 cm |
| 6 hlubokých talířů 10 cm |
| 1 mísa 19 cm |
| 1 mísa 17 cm |
| 1 velké podnosy 32 cm |
| nebo |
| 20 mělkých talířů 28 cm |
| nebo |
| 80 šálků na espreso |
| nebo |
| 40 šálků na cappuccino |
| nebo |

Čištění je jedinou údržbovou prací, která je za normálních okolností nutná.
Varování! Čištění se musí provádět, když je spotřebič odpojený od elektrického napájení. Vytáhněte zástrčku ze sít'ové zásuvky nebo odpojte ohřívač nádobí od napájecího okruhu.
Nepoužívejte agresivní nebo brusné čisticí prostředky, drátěnky nebo špičaté předměty, protože by mohly způsobit skvrny nebo rýhy.
Nepoužívejte vysokotlaká nebo parní trysková čisticí zařízení.
Přední a ovládací panel spotřebiče
Ohřívač nádobí se může čistit pouze vlhkým hadrem. Pokud je silně znečištěný, přidejte do vody několik kapek tekutého čisticího prostředku.
Otřete povrchy suchým hadrem.
Pro ohřívače nádobí s předním panelem z nerez oceli lze používat speciální přípravky na ošetřování nerezové oceli. Tyto prostředky určitou dobu brání opětovnému znečištění povrchů. Naneste tenkou vrstvu takového prostředku na ošetřovaný povrch měkkým hadrem.
Pro ohřívače nádobí s hliníkovým předním panelem používejte jemné čisticí prostředky na sklo a měkký hadr nepouštějící chlupy. Otírejte vodorovně, aniž byste tlačili na povrch, protože hliník je citlivý na poškrábání.
Vnitřek ohřívače nádobí
Vnitřek ohřívače nádobí čistěte pravidelně vlhkým hadrem. Pokud je silně znečištěný, přidejte do vody několik kapek tekutého čisticího prostředku.
Otřete povrchy suchým hadrem.
Dávejte pozor, aby nevnikla voda do otvoru okruhu cirkulace vzduchu.
Ohřívač nádobí začněte znovu používat, až bude úplně suchý.
Podložka s protiskluzovým povrchem
Podložka s protiskluzovým povrchem se dá vyndat, což usnadňuje čištění zásuvky.
Podložku můžete ručně vyčistit horkou vodou s přidáním několika kapek tekutého čisticího prostředku.
Důkladně vysušte.
Podložka s protiskluzovým povrchem se smí vrátit do zásuvky, teprve když je úplně suchá.
Co dělat, když ohřívač nádobí nefunguje?
VAROVÁNÍ! Všechny případné opravy smí provádět pouze specializovaný technik. Provádění oprav osobami neautorizovanými výrobcem je nebezpečné.
Než se obrátíte na technickou asistenční službu, zkontrolujte následující body:
- Nádobí se dostatečně neohřívá. Zkontrolujte, jestli:
- je spotřebič zapnutý;
-
je nastavená vhodná teplota;
-
nejsou otvory okruhu cirkulace vzduchu zakryté nádobím;
- se nádobí ohřívalo dostatečnou dobu.
- Doba zahřívání závisí na různých faktorech, mezi které patří:
- materiál a tloušt'ka nádobí;
- množství nádobí;
- způsob uspořádání nádobí, se spálila
- Nádobí se vůbec neohřívá. Zkontrolujte, jestli:
- slyšíte zvuk větráku.
Pokud větrák funguje, je závada v topném článku; pokud větrák nefunguje, je závadný;
- se nespálily pojistky, popř. jističe na rozvodném panelu, nebo jestli se nesepnuly.
- Nádobí se zahřívá nadměrně.
- Volič teploty je závadný.
• Vypínač nesvítí.
- Žárovka kontrolky vypínače
Ochrana životního prostředí
Likvidace obalů

Tyto obaly nesou značku Zelený bod.
Všechny obalové materiály, jako kartony, lehčené polystyreny a obaly z umělé hmoty odkládejte pouze do příslušných kontejnerů. Tak si budete moci být jisti, že obalové materiály budou recyklovány.
Likvidace zařízení, které již nebudete
používat

Direktiva 2012/19/EU o zacházení s použitými elektrickými a elektronickými zařízeními (WEEE) zakazuje, aby staré domácí elektrické spotřebiče byly likvidovány v netříděném komunálním odpadu.
Staré spotřebiče musí být shromažďovány odděleně, s požadavkem na jejich nejoptimálnější využití a recyklaci a zamezení negativního vlivu na lidské zdraví a životní prostředí. Na všech těchto výrobcích musí být uveden symbol "přeškrtnuté popelnice", který uživateli připomíná, že výrobek po skončení životnosti musí být předán do tříděného odpadu.
Informace o zpětném odběru starých elektrických spotřebičů a sběrných místech poskytují obecní úřady a všichni prodejci elektrospotřebičů.
Než odevzdáte spotřebič na sběrné místo, udělejte jej nepoužitelný tím, že odříznete síťový přívod a zlikvidujete jej.
Pokyny pro instalaci
Před instalací
Zkontrolujte, jestli napájecí napětí uvedené na identifikačním štítku je stejné jako napětí v síťové zásuvce, kterou chcete použít.
Otevřete zásuvku, vyndejte všechna příslušenství a odstraňte obalový materiál.
Pozor! Přední plocha ohřívače nádobí může být omotána ochrannou fólií. Před prvním použitím ohřívače nádobí tuto fólii opatrně odstraňte.
Přesvědčte se, že ohřívač nádobí není nijak poškozený. Zkontrolujte, jestli se zásuvka správně otevírá a zavírá. Pokud zjistíte jakékoli poškození, obraťte se na technický servis.
Pozor: Po instalaci ohřívače nádobí musí být napájecí zásuvka snadno přístupná.
Ohřívač nádobí smí být nainstalován pouze v kombinaci se spotřebiči povolenými výrobcem. Jestliže je nainstalován v kombinaci s jinými spotřebiči, přestává platit záruka, protože není možné zaručit správné fungování ohřívače nádobí.
Instalace
Pokud chcete nainstalovat ohřívač nádobí v kombinaci s jiným spotřebičem, musíte použít pevný regál, který unese váhu obou spotřebičů.
Spotřebič kombinovaný s ohřívačem nádobí musí být umístěný přímo na ohřívači, bez použití oddělovací desky.
Při instalaci spotřebiče do kombinace s ohřívačem nádobí postupujte podle pokynů
uvedených v příslušné příručce s pokyny pro montáž.
Rozměry instalace jsou uvedeny v mm na výkresech přiložených na konci tohoto návodu. Postupujte takto:
- Postavte ohřívač nádobí na regál a zasuňte ho do vnitřku výklenku tak, aby byl vycentrovaný a dokonale slícovaný s přední stranou jednotky.
- Zkontrolujte, jestli je rám ohřívače nádobí správně vyvážený a sedí rovnoměrně na desce.
- Otevřete zásuvku a připevněte ohřívač nádobí dvěma přiloženými šrouby k bočním stranám jednotky.

Ohřívač nádobí je vybavený napájecím kabelem a zástrčkou pro jednofázový elektrický proud. Doporučujeme zapojit zástrčku do zásuvky, která bude po instalaci snadno přístupná.
Chcete-li nainstalovat ohřívač nádobí trvale, musí instalaci provést kvalifikovaný technik. V tom případě musí být spotřebič zapojený v okruhu s jističem všech pólů, s minimální vzdáleností mezi kontakty 3 mm.
Údaje nezbytné pro elektrické zapojení jsou uvedené na identifikačním štítku ohřívače nádobí a musejí odpovídat parametrům síťové napájecí zásuvky, kterou budete používat.
VAROVÁNÍ: OHŘÍVAČ NÁDOBÍ MUSÍ BÝT UZEMNĚNÝ.
Výrobce ani prodejce nenese odpovědnost za žádné poškození osob, zvířat nebo majetku, ke kterému případně dojde v důsledku nedodržení těchto pokynů pro instalaci.
Obsah
Bezpečnost' detí a zranitel'ných osôb .... 75
Všeobecné bezpečnostné pokyny......75
Inštalácia 76
Čistenie a údržba 76
Servis a oprava 77
Popis spotrebiča....78
Hlavné komponenty....78
Ako ohrievacia zásuvka funguje ..... 78
Použitie....79
Pred prvým použitím spotrebiča ..... 79
Ovládací panel 79
Použitie ohrievacej zásuvky ......79
Výber teploty 79
Časy ohrevu 79
Kapacita náplne 80
Čistenie a údržba ....80
Predný panel a ovládací panel .....80
Interiér ohrievacej zásuvky ....81
Materiál s nelepivým povrchom .....81
Čo mám robit', ak ohrievacia zásuvka nefunguje?......81
Všeobecné bezpečnostné pokyny
- Na ohrevnú zásuvku sa nevešajte a nesadajte si na ňu. Teleskopický systém by sa mohol poškodit'. Maximálna nosnost' zásuvky je 25 kg.
-
Volič teploty (termostat)
-
Protišmykový materiál
-
Spínač zapnutia/vypnutia (kontrolky)
Ako ohrievacia zásuvka funguje
Termostat umožňuje užívatel'ovi nastavit' a ovládat' požadovanú teplotu riadu.
Pred prvým použitím spotrebiča
Ovládací panel má volič teploty a spínač zapnutia/vypnutia. Ovládací panel je viditel'ný len po otvorení zásuvky.
Použitie ohrievacej zásuvky
Pre použitie ohrievacej zásuvky postupujte nasledovne:
• Vložte do zásuvky riad.
Ovládač termostatu nepretáčajte dol'ava za polohu „0“ alebo doprava za maximálnu polohu, pretože poškodíte spotrebič.
Pri dosiahnutí nastavenej teploty sa ohrev vypne. Ked'teplota klesne pod určitú hodnotu, ohrev sa znovu zapne.
| Symbol | °C | Funkce |
| 30°C | Rozmrazování | |
| 40°C | Kynutí těstaOhřívání šálků / sklenic | |
| 60°C | Ohřev nádobíUdržování teplotypokrmů | |
| 80°C | Ohřev jídlaVaření při nízké teplotě |
Časy ohrevu
Preto nie je možné určit' presné časy ohrevu.
Varovanie! Čistenie musíte vykonávat', ked' je spotrebič odpojený od elektrickej zásuvky. Odpojte zástrčku od zásuvky alebo vypnite istič.
Nepoužívajte vysoko-tlakové čističe alebo parné čističe.
Predný panel a ovládací panel
Interiér ohrievacej zásuvky
Materiál s nelepivým povrchom
Materiál s nelepivým povrchom môžete vybrat' za účelom čistenia zásuvky.
Nelepivý materiál nasad'te, len ked' je úplne suchý.
- Typ materiálu riadu a hrúbka.
- Množstvo riadu.
- Ako je riad naložený.
- Zásuvka neohrieva vôbec. Skontrolujte, či:
- Počujete šum ventilátora.
Ak ventilátor funguje, je poškodený ohrevný diel; ak nefunguje ventilátor, je poškodený. - Poistka/istič je vypnutý.
• Zásuvka ohrieva nadmerne. - Volič teploty je poškodený.
- Spínač zapnutia/vypnutia nesvieti.
- Kontrolka spínača je vypálená.
Obal obsahuje značku Zelený bod.
Likvidácia starého spotrebiča

Skontrolujte, či vstupné napätie naznačené na výrobnom štítku zodpovedá napätiu v elektrickej zásuvke.
Skontrolujte, či sa zásuvka otvára a zatvára správne. Ak zistíte akékol'vek poškodenie, kontaktujte servisné stredisko.
Ohrievaciu zásuvku je možné vstavat' v kombinácii len so spotrebičmi určenými výrobcom. Ak je v spojení s inými spotrebičmi, záruka stráca platnost', pretože nie je možné zaručit', že ohrievacia zásuvka bude fungovat' správne. Inštalácia
Pred likvidáciou vášho spotrebiča ho učiňte nepoužitel'ným odpojením a odrezaním siet'ovej šnúry.
Pri vstavaní spotrebiča spoločne so zásuvkou dodržujte pokyny návodu dodaného s d'alším spotrebičom.
Ohrievacia zásuvka je vybavená sietovou šnúrou a zástrčkou pre jednu fázu.
