KBO 1071.1 S PT B - Trouba Kernau - Bezplatný návod k obsluze

Typ	Elektrická vestavná multifunkční trouba
Značka	Kernau
Model	KBO 1071.1 S PT B
Rozměry pro instalaci (A x B x C)	557 x 550 x 595 mm
Celkové rozměry (D x E)	575 x 576 mm
Rozměry výřezu (F min/max, G min, H/I min, J/K min)	F: 560/580, G: 555, H/I: 600/590, J/K: 5/10 mm
Hmotnost	32.4 kg
Napájení	220-240 V, 50/60 Hz
Energetická třída	A
Spotřeba energie (konvenční)	0.93 kWh/cyklus
Spotřeba energie (s ventilátorem)	0.83 kWh/cyklus
Objem trouby	78 L
Počet dutin	1
Funkce trouby	Osvětlení, rozmrazování, turbo, statický, ventilátor, pizza, gril, rychlý gril, dvojitý gril + ventilátor
Teplotní rozsah	Až 250 °C (max. pro grilování doporučeno 190 °C)
Ovládání	Otočné ovladače a digitální dotykový časovač s dětským zámkem, poloautomatické vaření, zvukové upozornění
Součástí příslušenství	EasyFix drátěný rošt, mělký plech, drátěná mřížka, teleskopické lišty (poloviční), sběrač vody
Dvířka trouby	Soft-close, vyjímatelné vnitřní sklo (až trojité zasklení)
Čištění	Ruční čištění; vyjímatelná dvířka a vnitřní sklo pro snadný přístup
Bezpečnostní prvky	Dětská pojistka, automatické vypnutí (přes časovač), chladné rukojeti
Osvětlení trouby	Vyměnitelná (230 V, 15-25 W, typ E14/G9, odolná do 300 °C)
Záruka / Servis	Pouze autorizovaný servis; používejte originální náhradní díly

Často kladené otázky - KBO 1071.1 S PT B Kernau

Co dělat, když se trouba nezapne?

Zkontrolujte, zda je spotřebič zapojen do zásuvky a je zapnutý hlavní vypínač. Ověřte, zda ostatní kuchyňské spotřebiče fungují, abyste vyloučili výpadek proudu. Pokud problém přetrvává, kontaktujte autorizovaného servisního technika.

Proč se trouba nezahřívá?

Ujistěte se, že je knoflík regulace teploty nastaven správně a dvířka trouby jsou zcela zavřená. Pokud jsou dvířka otevřená, trouba se nezahřeje. Zkontrolujte také, zda byla zvolena funkce vaření.

Jak používat funkci rozmrazování?

Umístěte zmrazené potraviny na rošt ve třetí drážce ode dna s plechem pod ním na zachycení vody. Zvolte funkci rozmrazování (symbol ventilátoru s vločkou). Ventilátor poběží bez zahřívání; pouze rozmrazuje, nevaří.

Mohu v troubě použít hliníkovou fólii?

Ne, nevyložte troubu hliníkovou fólií, mohlo by dojít k přehřátí a poškození spotřebiče.

Jak nastavit časovač vaření?

Stiskněte symbol hodin pro nastavení denního času. Pro poloautomatické vaření stiskněte tlačítko časovače, dokud se nezobrazí 'dur', poté pomocí +/- nastavte dobu vaření. Trouba se automaticky vypne.

Proč nefunguje osvětlení trouby?

Žárovka mohla prasknout. Vyměňte ji za žárovku 230 V, 15-25 W (typ E14 nebo G9) s teplotní odolností do 300 °C. Před výměnou se ujistěte, že je trouba vypnutá a studená. V případě potřeby kontaktujte odborníka.

Jak čistit sklo dvířek trouby?

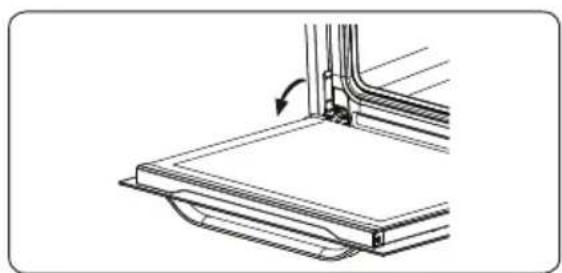

Sejměte dvířka trouby tak, že je zcela otevřete, poté je téměř zavřete a přitáhnete k sobě. Odjistěte západky, poté vyjměte vnitřní sklo vytlačením z držáků. Vyčistěte čisticím prostředkem na sklo a znovu sestavte.

Co znamenají jednotlivé funkce trouby?

Běžné funkce: Statická využívá horní a spodní ohřev pro tradiční pečení; Turbo využívá ventilátor a kruhové těleso pro rovnoměrné teplo; Gril využívá horní těleso pro zhnědnutí; Ventilátor využívá horní/spodní ohřev s ventilátorem pro rychlejší vaření. Podrobné popisy najdete v návodu.

Jak aktivovat dětský zámek?

Stiskněte a podržte tlačítko zámku po dobu 2 sekund, dokud se neobjeví symbol zámku. Pro odemčení znovu stiskněte a podržte po dobu 2 sekund. Tím zabráníte náhodnému stisknutí tlačítek.

Proč je uvnitř dvířek trouby kondenzace?

Kondenzace je při vaření normální. Otevřete dvířka do polohy grilování na 20 sekund, aby voda odkapala do sběrače, poté po vychladnutí otřete vnitřek suchým hadříkem.

NÁVOD K OBSLUZE KBO 1071.1 S PT B Kernau

Děkujeme, že jste si vybrali tento výrobek.

Tento návod k použití obsahuje důležité bezpečnostní informace a pokyny pro provoz a údržbu vašeho spotřebiče.

Prosím přečtěte si pozorně tento návod k použití před použitím přístroje a uchovejte ho pro budoucí použití.

Ikona Titulek Popis
	VAROVÁNÍ	Nebezpečí vážného zranění nebo smrti
	NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM	Nebezpečné napětí
	POŽÁR	Riziko požáru / hořlavých materiálů
	POZOR	Nebezpečí úrazu nebo hmotné škody
	DŮLEŽITÁ POZNÁMKA	Informace o správném provozu systému
	Viz návod k použití
	Horký povrch

OBSAH

KAPITOLA 1. Bezpečnostní pokyny ....58

Obecná bezpečnostní upozornění....58

Upozornění k instalaci....60

Během použití....61

Při čištění a údržbě 62

Prohlášení o shodě CE....62

Likvidace starého spotřebiče....62

KAPITOLA 2. Instalace a příprava k použití ......63

Pokyny pro osobu provádějící montáž....63

Montáž trouby 63

Napojení elektroinstalace a bezpečnost....65

KAPITOLA 3. Vybavení spotřebiče ....66

Vybavení trouby 66

Ovládací panel....66

KAPITOLA 4. Použití produktu ....67

Ovládací nástrOje trOuby....67

Funkce trouby....67

Tabulka přípravy pokrmu....69

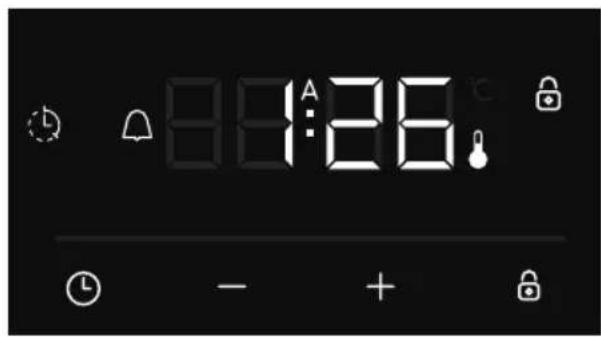

Použití digitálního 70

dotykového časovače....70

Nastavení času 70

Nastavení času zvukového upozornění .....71

Nastavení poloautomatického času (délka vaření)....72

Nastavení zvuku 72

Nastavení jasu....72

Příslušenství 73

KAPITOLA 5. Čištění a údržba ....75

Čištění....75

Údržba 78

KAPITOLA 6. Odstraňování potíží a přeprava ....79

Odstraňování potíží 79

Přeprava....80

KAPITOLA 7. Technické údaje ....80

Informační list o energetické účinnosti 80

KAPITOLA 8. Likvidace opotřebovaných zařízení......81

KAPITOLA 1. BEZPEČNOSTNÍ POKYNY

- Pred použitím spotřebiče si pečlivě přečtěte všechny pokyny a uchovejte je na přístupném místě, kde je v případě potřeby naleznete.

- Tento návod je připraven tak, aby bylo možné ho použít pro více než jeden model, także v něm mohou být popsány funkce, které váš spotřebič nemá. Proto je při čtení tohoto návodu k použití důležité věnovat pozornost obrázkům.

OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

- Děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnosti nebo s nedostatkem zkušeností a znalostí smí spotřebič používat pouze pod dohledem nebo pokud jim byly poskytnuty informace o bezpečném používání spotřebiče a pokud rozumí souvisejícím rizikům. Děti si nesmí se spotřebičem hrát. Čištění a údržbu nikdy nesmí provádět děti bez dozoru.

VAROVÁNÍ:

Spotřebič a dostupné části se při používání zahřívají. Dávejte pozor, abyste se nedotkli topných prvků. Dbejte na to, aby se děti do 8 let nepohybovali v blízkosti spotřebiče, nebo na ně neustále dohlížejte.

VAROVÁNÍ:

Nebezpečí požáru: Na povrchu určeném k vaření neskladujte žádné předměty.

VAROVÁNÍ:

Je-li povrch popraskaný, vypněte spotřebič, abyste tak předešli možnosti úrazu elektrickým proudem.

- Nepoužívejte při provozu spotřebiče externí časovač nebo samostatný systém dálkového ovládání.

- Během používání se spotřebič zahřívá. Dávejte pozor, abyste se nedotkli topných prvků.

- Během používání se mohou rukojeti po krátké chvíli rozpálit.

- Nepoužívejte na čištění skla dvířek trouba ani dalších povrchů hrubé abrazivní čisticí prostředky nebo drátěnky. Pokud by poškrábaly povrch, mohlo by dojít k roztříštění skla dvířek nebo poškození povrchu.

- K čištění spotřebiče nepoužívejte parní čističe.

VAROVÁNÍ:

Abyste predešli riziku úrazu elektrickým proudem, presvědčte se pred výměnou lampy, že je spotřebič vypnutý.

UPOZORNĚNÍ:

Při pečení nebo grilování se mohou přístupné části zahřát. Když spotřebič používáte, dbejte na to, aby se k němu nepřibližovaly děti.

• Váš spotřebič je vyrobený v souladu se všemi platnými a mezinárodními směrnicemi a nařízeními.
• Údržbu a opravy musí provádět pouze autorizovaní servisní technici. Montáže a opravy prováděné neautorizovanými techniky mohou být nebezpečné. Neměňte a nijak neupravujte technické parametry spotřebiče. Nevhodné mřížky sporáku mohou způsobit nehodu.
• Před napojením spotřebiče se ujistěte, zda lokální distribuční sítě (druh plynu a tlak plynu nebo elektrické napětí a kmitočet) jsou kompatibilní s technickými parametry spotřebiče. Technické parametry tohoto spotřebiče jsou uvedeny na štítku.

UPOZORNĚNÍ:

Tento spotřebič je navržen pouze k vaření jídla a je určený pouze k domácímu vnitřnímu použití. Nesmí se používat k žádnému jinému účelu, například mimo domácnost, v komerčním prostředí nebo k vytápění místnosti.

• Nepoužívejte rukojeti dvířek k přemist'ování spotřebiče.
• K zajištění vaší bezpečnosti jsme přijali veškerá možná bezpečnostní opatření. Vzhledem k tomu, že se sklo může rozbít, musíte dávat během čištění pozor, abyste ho nepoškrábali. Dejte pozor, abyste příslušenstvím nenarazili do skla.
• Dbejte na to, abyste během montáže neskřípli nebo nepoškodili napájecí kabel. Je-li napájecí kabel poškozený, musí být vyměněn výrobcem, jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se tak předešlo nebezpečí.
• Nedovolte dětem, aby sedaly nebo lezly na otevřená dvířka trouby.
  • Dbejte na to, aby se děti a domácí zvířata nepřibližovali ke spotřebiči.

• Spotřebič nespouštějte dokud nebude zcela nainstalovaný.
• Montáž spotřebiče musí provést autorizovaný technik. Výrobce nezodpovídá za škody, které mohou být způsobeny vadným umístěním a instalací provedenou neautorizovanými osobami.
• Po rozbalení spotřebiče se přesvědčte, že během přepravy nedošlo k jeho poškození. V případě jakéhokoli defektu spotřebič nepoužívejte a okamžitě kontaktujte zástupce kvalifikovaného servisu. Materiály použité k balení (nylon, spony, polystyrén, atd.) mohou dětem ublížit, a proto je třeba je okamžitě shromáždit a odstranit.
• Spotřebič chraňte před atmosférickými vlivy. Nevystavujte ho slunci, dešti, sněhu, prachu nebo nadměrné vlhkosti.
• Veškeré materiály v okolí spotřebiče (např. skříňky) musí být odolné vůči teplotám alespoň 100 °C.
• Spotřebič se nesmí instalovat za dekorativní dvířka, aby se předešlo přehřátí.

BĚHEM POUŽITÍ

- Při prvním použití trouby můžete cítit lehký zápach. Je to naprosto normální a je to způsobeno izolačními materiály na topných tělesech. Doporučujeme, abyste před prvním použitím zapnuli prázdnou troubu na 45 minut na nejvyšší teplotu. Zajistěte dobré odvětrávání prostředí, ve kterém je spotřebič nainstalován.

- Bud'te opatrní při otevírání dvířek během pečení a po něm. Horká pára vycházející z trouby může způsobit popáleniny.

- Je-li spotřebič spuštěný, nedávejte na něj nebo do jeho blízkosti hořlavé materiály.

- K vyjmutí a vložení jídla do trouby vždy používejte chňapky.

- Za žádných okolností nevykládejte troubu alobalem, mohlo by dojít k přehřátí.

- Při pečení nepokládejte nádoby nebo plechy na pečení přímo na dno trouby. Dno trouby se silně zahřívá a mohlo by poškodit produkt.

Při pečení za použití pevných nebo tekutých olejů nenechávejte troubu bez dozoru. Při nadměrném horku by oleje mohly vzplanout. Na plameny způsobené olejem nikdy nelijte vodu. Namísto toho troubu vypněte a zakryjte nádobu poklicí nebo hasicí rouškou.

- Pokud produkt nebudete delší dobu používat, vypněte hlavní spínač.

- Když se spotřebič nepoužívá, vždy zkontrolujte, zda jsou ovládací tlačítka nastavená do pozice „0“ (stop).

- Plechy se při vysunutí nakloní. Dejte pozor, abyste při jejich vyndávání z trouby nevylili nebo nevysypali horké jídlo.

- Nedávejte nic na otevřená dvířka trouby. Mohlo by dojít k narušení rovnováhy trouby nebo poškození dřívek.

- Na spotřebič nebo jeho rukojeti nezavěšujte utěrky ani jiné látky.

PŘI ČIŠTĚNÍ A ÚDRŽBĚ

- Pred čištěním nebo údržbou se přesvědčte, že je spotřebič odpojený od zdroje energie.

- Při čištění ovládacího panelu neodstraňujte ovládací knoflíky.

- Abyste zachovali výkon a bezpečnost spotřebiče, doporučujeme, abyste vždy používali originální náhradní díly a v případě potřeby kontaktovali pouze naše autorizované servisní zástupce.

PROHLÁŠENÍ O SHODĚ CE

CE

Prohlašujeme, že naše produkty splňují platné evropské směrnice, rozhodnutí a normy a požadavky v uvedených normách.

Tento spotřebič byl navržen pouze k domácímu vaření. Jakékoli jiné použití (např. vytápění místnosti) je nesprávné a nebezpečné.

Pokyny k použití se vztahují na několik modelů. Je možné, že mezi vaším modelem a těmito pokyny bude rozdíl.

LIKVIDACE STARÉHO SPOTŘEBIČE

Symbol na výrobku nebo na jeho obalech znamená, že s tímto produktem se nesmí nakládat jako s domovním odpadem. Je třeba ho odevzdat na příslušném místě k recyklaci elektrického a elektronického zařízení.

Zajištěním rádné ekologické likvidace přístroje pomůžete zamezit možnému škodlivému dopadu na životní prostředí a lidské zdraví, který by jinak mohl vzniknout při nesprávné likvidaci tohoto výrobku. Pro bližší informace ohledně recyklace tohoto výrobku kontaktujte místní úřady, službu likvidace domovních odpadů nebo prodejce, u kterého jste produkt koupili.

KAPITOLA 2. INSTALACE A PŘÍPRAVA K POUŽITÍ

VAROVÁNÍ:

Instalaci tohoto spotřebiče musí provést autorizovaný servisní pracovník nebo kvalifikovaný technik v souladu s pokyny v tomto návodu a v souladu s platnými místními nařízeními.

• Nesprávná instalace může způsobitúrazy a škody, za které výrobce odmítá zodpovědnost a které zneplatní záruku.
• Před instalaci se ujistěte, že parametry lokální distribuční sítě (elektrické napětí a kmitočet) jsou kompatibilní s požadavky spotřebiče. Požadavky pro nastavení tohoto spotřebiče jsou uvedeny na štítku.
• Je třeba dodržet zákony, nařízení, směrnice a normy platné v zemi použití (bezpečnostní směrnice, správná recyklace v souladu s předpisy, atd.).
• Je-li produkt vybaven vyjímatelnými vodiči polic (drátěnými policemi) a uživatelská příručka zahrnuje recepty jako například jogurt, drátěné police je třeba vyjmout a troubu spustit v režimu podle návodu. Pokyny na vyjmutí drátěných polic jsou obsaženy v kapitole ČIŠTĚNÍ A ÚDRŽBA.

POKYNY PRO OSOBU PROVÁDĚJÍCÍ MONTÁŽ

Všeobecné pokyny

• Po vyjmutí spotřebiče a jeho příslušenství z obalu zkontrolujte, zda není spotřebič poškozený Máteli podezření na poškození, spotřebič nepoužívejte a okamžitě kontaktujte pracovníka autorizovaného servisu nebo kvalifikovaného technika.
• Přesvědčte se, že v bezprostřední blízkosti se nenacházi hořlavé nebo výbušné materiály, např. závěsy, olej, látky, atd., které se mohou vznítit.
• Pracovní deska a nábytek okolo spotřebiče musí být vyrobeny z materiálů odolných vůči teplotám nad 100 °C.
• Trouba je vyrobena podle norem třídy Y. Vestavěný nábytek musí mít potah a lepidla odolná teplotám 100 °C. Nedodržení tohoto požadavku může vést k deformaci povrchu nebo odlupování potahu.
• Spotřebič se nesmí instalovat přímo nad myčku, chladničku, mrazničku, myčku nebo sušičku.

MONTÁŽ TROUBY

Spotřebiče se dodávají s montážními sadami a lze je instalovat na pracovní desku potřebných rozměrů. Rozměry pro montáž varné desky a trouby jsou uvedeny níže.

A (mm)	557	min./ maks. F (mm)	560/580
B (mm)	550	min. G (mm)	555
C (mm)	595	min. H/I (mm)	600/590
D (mm)	575	min. J/K (mm)	5/10
E (mm)	576

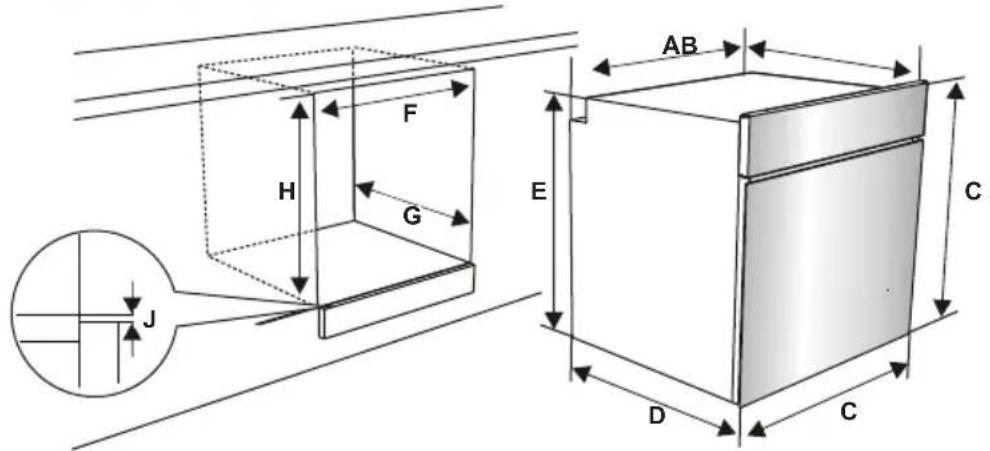

Instalace pod pracovní desku

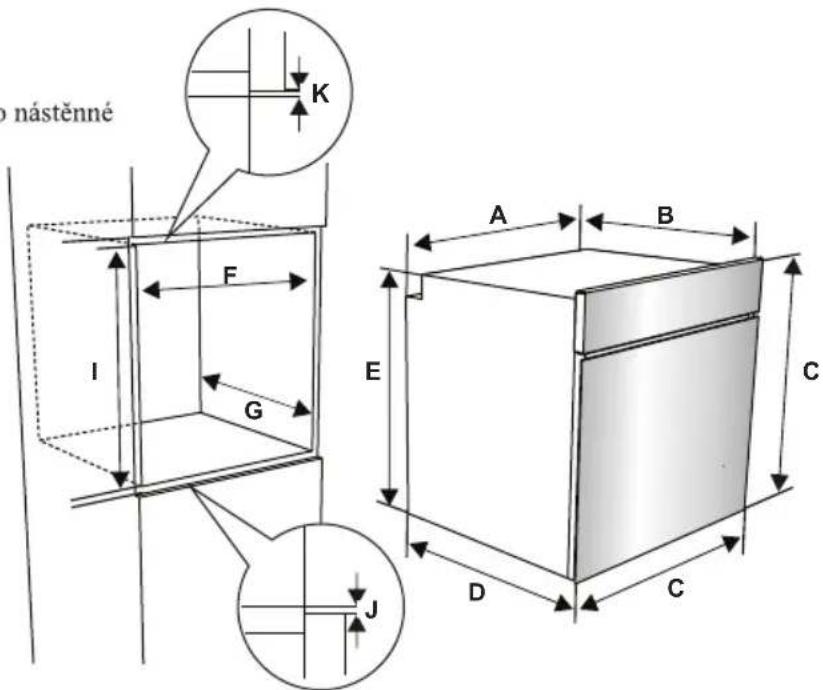

Instalace do nástěnné skříně

Po napojení elektroinstalace zatlačte zepredu na troubu a zasuňte ji do skřině.

Otevřete dveře trouby a do otvorů v rámu trouby zasuňte 2 šrouby. Zatímco se rám produktu dotýká dřevěného povrchu skříně, šrouby utáhněte

Elektroinstalaci tohoto spotřebiče musí provést zaměstnanci autorizovaného servisu nebo kvalifikovaný elektrikář v souladu s pokyny v tomto průvodci a v souladu s platnými směrnicemi.

VAROVÁNÍ: TENTO SPOTŘEBIČ MUSÍ BÝT UZEMNĚNÝ.

• Pred zapojením spotřebiče do sítě je nutné zkontrolovat, že jeho provozní napětí (vyražené na identifikačním štítku spotřebiče) odpovídá napětí dané sítě a že elektrické vedení je schopné zvládnout jmenovitý výkon spotřebiče (taktéž uvedený na identifikačním štítku).
• Během instalace používejte výhradně izolované kabely. Nesprávné zapojení může váš spotřebič poškodit. Pokud je kabel pro zapojení spotřebiče do sítě poškozený a je třeba ho vyměnit, musí výměnu provést kvalifikovaná osoba.
• Nepoužívejte adaptéry, rozdvojky a/nebo prodlužovací kabely.
• Zapojovací šnůra se nesmí dostat do blízkosti horkých částí spotřebiče a nesmí se ohýbat nebo mačkat. Jinak může dojít k jejímu poškození a ke zkratu.
• Pokud není spotřebič napojený ke zdroji pomocí zástrěky, musí být použitý jistič s odpojením všech pólů (s kontaktním prostorem alespoň 3 mm), aby byla splněna bezpečnostní nařízení.
• Tento spotřebič je navržen na dodávku. Pokud je vaše dodávka energie jiná, kontaktujte pracovníka autorizovaného servisu nebo kvalifikovaného elektrikáře.
• Napájecí kabel (H05VV-F) musí být dostatečně dlouhý na to 220-240V. Aby s ním bylo možné spotřebič zapojit i tehdy, když stojí před skříní.
• Přesvěděte se, že jsou všechny spoje dostatečně dotažené.
• Upevněte napájecí kabel kabelovou svorkou a zavřete kryt.
• Napojení svorkovnice je umístěno na skříni svorkovnice.

KAPITOLA 3. VYBAVENÍ SPOTŘEBIČE

DÜLEŽITÉ:

Technické parametry spotřebiče a vzhled spotřebiče se může lišit od zobrazení na obrázcích uvedených níže.

VYBAVENÍ TROUBY

1. Ovládací panel
2. Rukojeť dvířek trouby
3. Dvířka trouby

OVLÁDACÍ PANEL

1. Knoflík pro ovládání trouby
2. Časovač
3. Knoflík termostatu trouby

KAPITOLA 4. POUŽITÍ PRODUKTU

OVLÁDACÍ NÁSTROJE TROUBY

Knoflík pro ovládání trouby

Otočte knoflík trouby na symbol požadované funkce pečení. Podrobnosti o různých funkcích naleznete v části „Funkce trouby“.

Knoflík termostatu v troubě

Až zvolíte funkci pečení, otáčejte tímto knoflíkem a nastavte požadovanou teplotu. Kontrolka termostatu se rozsvítí pokaždé, když je termostat zapnutý, aby se trouba zahřála nebo si udržela teplotu.

FUNKCE TROUBY

* Funkce vaší trouby se mohou v závislosti na modelu produktu lišit.

Zapne se pouze světlo v troubě. Zůstane rozsvícené po celou dobu přípravy jídla.

Funkce rozmrazování:

Rozsvítí se výstražné kontrolky trouby a spustí se ventilátor. Chcete-li použít funkci rozmrazování, umístěte zmražené jídlo do trouby na třetí patro odspodu. Doporučuje se, abyste pod rozmrazované jídlo dali plech, do kterého zachytíte vodu vzniklou v důsledku rozmrazování. Tato funkce vaše jídlo neuvaří ani neupeče, pouze pomůže s jeho rozmrazením.

Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se kruhové topné těleso a ventilátor. Díky turbo funkci se teplo v troubě rozptýlí rovnoměrně, aby se rovnoměrně propekly pokrmy na všech patrech trouby. Doporučujeme, abyste troubu předehřivali zhruba 10 minut.

Statická funkce pečení:

Zapne se termostat a výstražné kontrolky trouby a spustí se spodní a horní topná tělesa. Statická funkce přípravy pokrmů vyzařuje teplo a zajišťuje rovnoměrnou přípravu pokrmu. Je ideální pro přípravu pečiva, koláčů, zapečených těstovin, lasagní a pizzy. Při této funkci se doporučuje troubu předehřívat po dobu 10 minut a připravovat pokrm pouze na jednom patře.

Funkce ventilátoru:

Zapne se termostat a rozsvítí se kontrolky trouby, spustí se horní a spodní topná tělesa a ventilátor. Tato funkce je užitečná při pečení sladkého pečiva. Pečení provádí spodní a horní topné těleso v troubě a ventilátor zajišťující proudění vzduchu v troubě, což má na jídlo mírně grilovací účinek. Doporučujeme, abyste troubu předehřivali zhruba 10 minut.

Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se kruhový a spodní topné těleso a ventilátor. Tato funkce je ideální k rovnoměrnému krátkému upečení potravin, například pizzy. Zatímco ventilátor rovnoměrně distribuuje teplo v troubě, spodní topné těleso zajišťuje upečení těsta.

Zapne se termostat trouby a výstražné kontrolky trouby, spustí se topné těleso grilu. Tato funkce se používá ke grilování a opékání jídla na horním patře trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni nepřichytilo jídlo – to umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku. Doporučujeme, abyste troubu předehřivali zhruba 10 minut.

VAROVÁNÍ: Během grilování musí být dveře trouby zavřené a teplotu trouby je třeba nastavit na 190°C.

Funkce rychlejšího grilování:

Zapne se termostat a výstražné kontrolky trouby a spustí se gril a horní topné těleso. Tato funkce se používá k rychlejšímu grilování a ke grilování pokrmů s větší plochou povrchu, jako je například maso. Použijte horní patra trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni nepřichytilo jídlo – to umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku. Doporučujeme, abyste troubu předehřivali zhruba 10 minut.

VAROVÁNÍ:

Během grilování musí být dveře trouby zavřené a teplotu trouby je třeba nastavit na 190°C.

Funkce dvojitého grilu a ventilátoru:

Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se gril, horní topné těleso a ventilátor. Tato funkce se používá k rychlejšímu grilování silnějších pokrmů nebo ke grilování pokrmů s větší plochou povrchu. Aby se zajistilo rovnoměrné pečení, spustí se horní topné prvky, gril a ventilátor. Použijte horní patra trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni nepřichytilo jídlo – to umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku. Doporučujeme, abyste troubu předehřivali zhruba 10 minut.

VAROVÁNÍ:

Během grilování musí být dveře trouby zavřené a teplotu trouby je třeba nastavit na 190°C.

TABULKA PŘÍPRAVY POKRMU

*Pokud je to možné, při pečení použijte jehlici na kuřecí špíz.

Funkce Pokrm
Statické pečení	Listové těsto 2 - 3 - 4	170-190 35-45
	Koláč/dort 2 - 3 - 4	170-190 30-40
	Čajové pečivo 2 - 3 - 4	170-190 30-40
	Dušené maso 2 175-200	40-50
	Kuře 2 - 3 - 4 200	45-60
Ventilátor	Listové těsto 2 - 3 - 4	170-190 25-35
	Koláč/dort 2 - 3 - 4	150-170 25-35
	Čajové pečivo 2 - 3 - 4	150-170 25-35
	Dušené maso 2 175-20	40-50
	Kuře 2 - 3 - 4 200	45-60
Turbo	Listové těsto 2 - 3 - 4	170–190	35–45
	Koláč/dort 2 - 3 - 4	150–170	30–40
	Čajové pečivo 2 - 3 - 4	150–170	25–35
	Dušené maso 2	175–200	40–50
Grilován	Grilované masové kuličky	7	200 10-15
	Kuře	*	190 50-60
	Kotleta	6 - 7 200	15-25
	Hovězí steak	6 - 7 200	15-25

POUŽITÍ DIGITÁLNÍHO DOTYKOVÉHO ČASOVAČE

Popis funkcí
A	Automatické pečení
	Symbol termostatu
	Doba pečení
	Zámek tlačítek
	Minutka
	Funkce režimu
—	Snížit časovač
+	Zvýšit časovač
2359	Displej časovače

NASTAVENÍ ČASU

Nastavení času se musí provést před zahájením používání trouby. Po napojení na zdroj energie se na displeji rozbliká symbol „ A “ a „0:00“.

1. Stiskněte zároveň tlačítka „+“ a „-“. Tečka uprostřed displeje začne blikat.

1. Dokud tečka na displeji bliká, nastavte čas pomocí tlačítek „+“ a „-“.

1. Po několika vteřinách přestane tečka blikat a zůstane rozsvícená.

ZÁMEK TLAČÍTEK

Chcete-li aktivovat zámek klíče, stiskněte na 2 sekundy tlačítko „“. Objeví se symbol“ a zůstane svítit. Tlačítka časovače odemknete stisknutím a podržením tlačítka „ po dobu 2 sekund. Poté lze provést požadovanou operaci.

NASTAVENÍ ČASU ZVUKOVÉHO UPOZORNĚNÍ

Čas zvukového upozornění lze nastavit na jakoukoli dobu mezi „0:00“ a „23:59“ hodinami. Čas zvukového upozornění slouží pouze k upozornění. Při této funkci se trouba nespustí.

1. Stiskněte „ 📣 “. Symbol ⬆ začne blikat a zobrazí se „0:00“.

1. Dokud bliká ⚡, nastavte pomocí tlačítek „+“ a „-“ požadovaný časový úsek.

1. Symbol ⚙ zůstane svítit, čas se uloží a bude nastaveno upozornění.

Když se časovač dostane na nulu, ozve se zvukové upozornění a na displeji bude blikat symbol „“. Zvukové varování zastavíte stisknutím libovolného tlačítka, následně symbol ♩ z obrazovky zmizí.

NASTAVENÍ POLOAUTOMATICKÉHO ČASU (DÉLKA VAŘENÍ)

Tato funkce vám pomáhá s vařením po určenou fixní dobu. Dobu lze nastavit v rozsahu 0 až 10 hodin. Připravte potraviny k vaření a dejte je do trouby.

1. Zvolte pomocí ovládacích knoflíků požadovanou funkci vaření a teplotu.

1. Stiskněte a držte „☐“ dokud se na displeji nezobrazí „dur” a symbol 📋 Symboly „A“ a 📋 budou blikat.

2. Pomocí tlačítek „+“ a „-“ nastavte požadovanou dobu pečení.

3. Na displeji se znovu zobrazí aktuální čas a symboly „ A za zústanou rozsvícené.

Když časovač dosáhne nuly, trouba se vypne a ozve se zvukový signál. Rozblikají se symboly A “a” “Zvukové upozornění vypnete otočením ovládacích knoflíků do pozice „0“ a stisknutím jakéhokoli tlačítka na časovači. Symbol zmizí a stisknutím tlačítka “☐” se časovač přepne zpět na manuální funkci.

NASTAVENÍ ZVUKU

Chcete-li nastavit hlasitost zvukové výstrahy, stiskněte a podržte tlačítko „-“ po dobu 3 sekund, dokud se neozve zvukový signál. Na displeji se zobrazí „ton1“. Poté se při každém stisknutí tlačítka „-“ ozve jiný signál. Existují čtyři různé typy zvukového signálu. Když je zvoleno „OFF“ (vypnuto), budou vypnuté všechny zvuky kromě budíku a tónů chybových oznámení. Vyberte požadovaný zvuk a nemačkejte žádná další tlačítka. Vybraný zvukový signál se po chvíli uloží.

NASTAVENÍ JASU

Pokud chcete nastavit jas displeje, stiskněte a na 3 vteřiny podržte tlačítko „+“. Na displeji se zobrazí „br1“. Poté se při každém stisknutí tlačítka „+“ zobrazí jiný jas.

Symbol termostatu

Symbol termostatu (se automaticky aktivuje během chodu termostatu trouby.

Režim Spotřeba elektriny Čas potřebný k přepnutí do tohoto režimu
Pohotovostní režim 0,8	W	Pro vstup do pohotovostního režimu je vyžadována akce uživatele. Pro vstup do pohotovostního režimu nastaví uživatel funkci vaření a teplotu na VYPNUTO a všechna nastavení času vaření by měla být nastavena na 0.

PŘÍSLUŠENSTVÍ

Drátěný rošt EasyFix

Pred prvním použitím příslušenství důkladně umyjte v teplé vodě s mycím prostředkem. Použijte čistý měkký hadr.

• Vložte příslušenství na správnou pozici do trouby.
- Mezi krytem větráku a příslušenstvím ponechte mezeru alespoň 1 cm.
- Při vyndávání nádobí nebo příslušenství z trouby bud’te opatrní. Horké pokrmy nebo příslušenství mohou způsobit popáleniny.
- Příslušenství se v horkém prostředí může deformovat. Po zchladnutí se mu vrátí původní tvar a funkce.

- Plechy a drátěné rošty lze umístit na výškovou úroveň 1 až 7.

- Teleskopické kolejnice lze umístit na výškovou úroveň T1, T2.

- Výškovou úroveň 3 doporučujeme použít při pečení na jedné výškové úrovni.

- Výškovou úroveň T2 doporučujeme použít při pečení na jedné výškové úrovni s teleskopickými kolejnicemi.

- Výškové úrovně 2 a 4 doporučujeme použít při pečení na dvou výškových úrovních.

- Drátěná mřížka otočného rožně musí být umístěna na výškové úrovni 3.

- Výšková úroveň T2 se používá pro drátěnou mřížku otočného rožně při použití teleskopických kolejnic.

****Příslušenství se může lišit v závislosti na zakoupeném modelu.

Mělký plech se nejlépe hodí pro přípravu pečiva. Postavte plech na kteroukoli mřížku a zasuňte ho až na konec.

Drátěný rošt s jednou napůl vysunovací teleskopickou kolejnicí EasyFix

Teleskopické kolejnice lze napůl vysunout, abyste měli lepší přístup k pečenému jídlu

Teleskopické kolejnice

Před prvním použitím příslušenství důkladně umyjte v teplé vodě s mycím prostředkem. Použijte čistý měkký hadr.

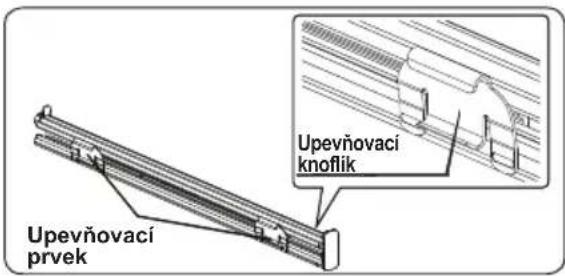

- Na každé teleskopické kolejnici jsou upevňovací prvky, které umožňují jejich vyndání, abyste je mohli umýt nebo přendat na jinou výškovou úroveň.

- Vyndejte boční pojezdy. Viz sekce „Vyndání drátěné mřížky“.

Zavěste horní upevňovací prvek teleskopické kolejnice na příslušný drát postranní výškové úrovně a současně zatlačte na spodní upevňovací prvek, dokud neuslyšíte zacvaknutí do drátu.

- Pokud budete chtít kolejnici odstranit, podržte ji za přední část a postupujte podle výše uvedených kroků v opačném pořadí.

Drátěná mřížka se nejlépe hodí na grilování nebo zpracování potravin v nádobách vhodných do trouby.

Mřížku umístěte správně na libovolné odpovídající patro uvnitř trouby a zasuňte jí až nakonec.

Dvířka s tichým zavíráním

Když dvířka trouby pustíte těsně před zavřením, sama se pomalu zavřou.

Někdy může při vaření vznikat na vnitřním skle dvířek trouby kondenzace. Nejedná se o poruchu produktu.

Otevřete dvířka trouby do pozice na grilování a nechejte je takto 20 vteřin.

Voda steče do kolektoru na vodu. Nechte troubu zchladnout a utřete vnitřní část dvířek suchou utěrkou.

Tento proces se musí pravidelně opakovat.

KAPITOLA 5. ČIŠTĚNÍ A ÚDRŽBA

ČIŠTĚNÍ

VAROVÁNÍ:

Než začnete spotřebič čistit, vypněte ho a počkejte, až vychladne.

Všeobecné pokyny

• Než na spotřebič použijete nějaký čisticí materiál, zkontrolujte, zda je k tomu vhodný a je doporučený výrobcem.
• Použijte krémové nebo tekuté čisticí přípravky, které neobsahují malé částice. Nepoužívejte leptavé (korozivní) krémy, abrazivní čisticí prášky, hrubé drátěnky ani tvrdé nástroje. Mohly by poškodit povrchy spotřebiče

Nepoužívejte čisticí prostředky s obsahem drobných částeček. Ty by mohly poškrábat skleněné, smaltované anebo natřené části spotřebiče.

- Pokud na spotřebiči přeteče tekutina, ihned ji otřete, aby nedošlo k poškození částí.

Žádnou část spotřebiče nečistěte parním čističem.

Čištění vnitřního prostoru

• Vnitřní prostor smaltovaných trub je nejlepší čistit, dokud jsou teplé.
- Po každém použití troubu vytřete měkkým hadrem namočeným ve vodě s čisticím prostředkem. Poté ji znovu otřete mokrým hadrem a vysušte.
• K občasnému kompletnímu vyčištění trouby může být potřeba tekutý čisticí prostředek.

Čištění skleněných částí

- Skleněné části spotřebiče čistěte pravidelně.

- Na vnitřní i vnější skleněné části použijte čistič skla. Poté je důkladně opláchněte a osušte suchým hadrem.

Čištění nerezových části (pokud je spotřebič má)

• Nerezové části spotřebiče čistěte pravidelně.

- Otřete nerezové části měkkým hadrem namočeným pouze do vody. Poté je důkladně osušte suchým hadrem.

Nečistěte nerezové části, dokud jsou ještě horké po přípravě pokrmů.

Nenechávejte na nerezových částech delší dobu ocet, kávu, mléko, sůl, vodu, nebo citronovou či rajčatovou šťávu.

Čištění částí s nátěrem (pokud je spotřebič má)

- Skvrny od rajčat, rajčatového protlaku, kečupu, citronu, olejových derivátů, mléka, jídel s cukrem, slazených nápojů a kávy se musí ihned očistit hadrem namočeným do teplé vody. Pokud tyto skvrny hned neočistíte a zaschnou na povrchu, NESMÍ se odírat tvrdými předměty (hranatými předměty, ocelovými nebo plastovými drátěnkami, houbičkami s hrubým povrchem) ani čisticími prostředky s vysokým obsahem alkoholu, odstraňovači skvrn, odmašťovači nebo abrazivními chemikáliemi. Jinak na povrchu s práškovým nátěrem může dojít ke korozi a vzniku skvrn. Výrobce neponese zodpovědnost za žádné škody způsobené nevhodnými čisticími prostředky nebo postupy.

Odstranění vnějšího skla

Před čištěním musíte sklo dvířek trouby odstranit, jak vidíte níže.

1. Zatlačte sklo ve směru B a uvolněte ho z upevňovací svorky (x). Zatáhněte za sklo ve směru A.

Vrácení vnějšího skla na místo:

1. Zatlačte na sklo směrem k upevňovací svorce a pod ni (y) ve směru B.

1. Usad'te sklo pod upevňovací svorku (x) ve směru C.

Pokud jsou dvířka trouby z trojitého skla, lze třetí vrstvu skla vyndat stejným způsobem jako druhou vrstvu skla.

Odstranění dvířek trouby

Než začnete čistit dvířka trouby, musíte je sundat, jak vidíte níže.

1. Otevřete dvířka trouby.
2. Otevřete západku (a) (pomocí šroubováku) až na koncovou pozici.
3. Dejte dvířka do téměř uzavřené pozice a zatažením dvířek směrem k sobě je sundejte.

ranění drátěné police

Drátěnou polici odstraníte tak, že za ni zatáhnete, jak vidíte na obrázku. Po uvolnění police ze svorek (a) ji zdvihněte nahoru.

Údržbu tohoto spotřebiče smí provádčt pouze zaměstnanec autorizovaného servisu nebo kvalifikovaný technik.

Výměna lampy trouby

VAROVÁNÍ:

Než začnete spotřebič čistit, vypněte ho a počkejte, až vychladne.

• Sundejte skleněnou čočku a odstraňtežárovku.
• Vložte novou žárovku (odolnou teplotám do 300 °C) namísto staré žárovky (230 V, 15-25 Watt, Type E14/G9).
• Vrat'te na místo skleněnou čočku. Trouba je nyní připravena k použití.
  • Výrobek obsahuje světelný zdroj energetické třídy G.
• Světelný zdroj nemůže být nahrazen koncovým uživatelem. Je zapotřebí poprodejní servis.
• Přiložený světelný zdroj není určen k použití v jiných aplikacích.

Vyměnitelný zdroj světla profesionálem

Lampa je navržená speciálně pro použití v domácích kuchyňských spotřebičích. Není vhodná pro osvětlení místnosti v domácnosti.

KAPITOLA 6. ODSTRAŇOVÁNÍ POTÍŽÍ A PŘEPRAVA

ODSTRAŇOVÁNÍ POTÍŽÍ

Pokud i po použití těchto základních kroků pro odstraňování potíží budou potíže se spotřebičem přetrvávat, kontaktujte personál autorizovaného servisu nebo kvalifikovaného technika.

Problem Možná příčina Řešení
Troubu nejde zapnout. Je vypnutý proud.		Zkontrolujte, zda je v pořádku dodávka energie.Zkontrolujte také, zda fungují ostatní kuchyňské spotřebiče.
Spotřebič nehřeje nebo se nezahřívá trouba.	Je nesprávně nastavená teplota trouby.Dvířka trouby zůstala otevřená.	Zkontrolujte, že teplota trouby je pomocí ovládacího knoflíku správně nastavená.
Světlo v troubě (pokud v ní je) nesvítí.	Porucha lampy.Elektřina je vypnutá nebo odpojená.	Vyměňte žárovku dle pokynů.Přesvědčte se, že je zapnutá elektrická zásuvka.
Pokrm je nerovnoměrně upečený.	Patra trouby jsou nesprávně nastavená.	Zkontrolujte, zda jste dle doporučení správně nastavili teplotu a umístili patra trouby.Neotvírejte příliš často dvířka trouby, pokud nepřipravujete jídla, která je potřeba otáčet.Pokud otevřete dvířka trouby, vnitřní teplota se sníží, což může mít vliv na výsledky přípravy jídla.
Tlačítka časovače nelze správně stisknout.	Mezi tlačítky se něco zachytilo.Dotykový model: v ovládacím panelu je vlhkost.Je nastavená funkce zámku tlačítek.	Odstraňte nečistoty zachycené v tlačítku a zkuste to znovu.Odstraňte vlhkost a zkuste to znovu.Zkontrolujte, zda je nastavená funkce zámku tlačítek.
Ventilátor trouby (pokud ho trouba má) je hlučný.	Patra trouby vibrují.	Zkontrolujte, zda trouba stojí rovně.Zkontrolujte, zda pečicí plechy/nádoby nevibrují nebo nejsou v kontaktu se zadním panelem trouby.

PŘEPRAVA

Pokud budete produkt potřebovat přepravit jinam, použijte originální obalové materiály a přenášejte ho v originální krabici. Řid’te se pokyny pro přepravu uvedenými na obalu.

Všechny volné části přilepte páskou k produktu, abyste zabránili poškození produktu během přepravy. Pokud nemáte originální balení, zajistěte přepravní box, ve kterém bude spotřebič – obzvláště jeho externí povrchy – chráněn před vnějšími riziky poškození.

KAPITOLA 7. TECHNICKÉ ÚDAJE

INFORMAČNÍ LIST O ENERGETICKÉ ÚČINNOSTI

Značka
Model		KBO 1071.1 S PT B
Typ trouby ELEKTŘINA
Hmota kg 32,4
Index spotřeby energie - běžný 105,7
Index spotřeby energie - vynucený 94,3
Energetická třída A
Spotřeba energie (elektřina) - běžná kWh/cyklus 0,93
Spotřeba energie (elektřina) - vynucená kWh/cyklus 0,83
Počet otvorů 1
Zdroj tepla ELEKTŘINA
Objem	1	78
Tato trouba splňuje EN 60350-1
Tipy pro úsporu energieTrouba– Jídla vařte společně, je-li to možné.– Zkraťte dobu předehřívání.– Dobu vaření neprodlužujte.– Na konci vaření nezapomeňte troubu vypnout.– Během vaření troubu neotevírejte.

KAPITOLA 8. LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení bylo navrženo a vyrobeno z vysoce jakostních materiálů a komponent, které jsou vhodné k opakovanému využití.

Symbol přeškrtnuté popelnice umístěný na výrobku (obr. A) znamená, že výrobek musí být před odevzdáním do sběrny roztříděn v souladu s ustanoveními Směrnice Evropského parlamentu a Rady 2012/19/EU. Pokud je na výrobku umístěn symbol přeškrtnuté popelnice (obr. B), znamená to, že výrobek obsahuje baterie, které musí být před odevzdáním do sběrny vyjmuty v souladu s ustanovením Směrnice Evropského parlamentu a Rady 2006/66/ES. Taková značka informuje, že elektrická a elektronická zařízení i baterie (pokud jsou použity) nemohou být po použití zlikvidovány společně s jinými odpady pocházejicími z domácností.

Uživatel je povinen předat spotřebované zařízení a baterie (pokud jsou použity) do sběrem použitého elektrického a elektronického odpadu a baterií (pokud se vyskytují). Sběrny takových odpadů, včetně sběren opotřebovaného zařízení, provozovatelé zpracujících provozů, distributoři (obchody), provozovatelé sběren tříděných komunálních odpadů (obecní jednotky) a jiné jednotky stanovené v zákonech tvoří příslušný systém umožňující odevzdání takového zařízení.

Správná likvidace spotřebovaného zařízení a baterií (v případě použití) zabrání škodlivému působení na zdraví a životní prostředí vlivem obsahu nebezpečných látek a nesprávného skladování a zpracování takového spotřebiče. Domácnosti hrají důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace spotřebovaného zařízení a v této fázi se formují základy, které mají vliv na zachování spolčených hodnot, jakým je čisté životní prostředí. Domácnosti jsou také jedním z větších uživatelů drobného zařízení a rozumné zacházení s nimi má v této fázi vliv na získávání druhotných surovin.

V případě nevhodné likvidace tohoto zařízení mohou být uloženy pokuty v souladu s lokální legislativou. Pokud má zařízení zámek, je nutné ho pro zachování bezpečnosti všech osob, které mohou mit kontakt se zařízením, demontovat.

Některé ledničky a mrazničky mají izolační materiál a chladicí médium z CFC. Proto je nutné zachovat zvláštní opatrnost, aby nedošlo ke znečištění životního prostředí, když budete svou starou ledničku likvidovat.

obr. A

obr. B

KERNAU
