NÁVOD K OBSLUZE BTOM 10 N Mora

Výrobek mohou používat děti ve věku od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pouze pokud jsou pod dozorem, nebo pokud jsou poučení o bezpečném používání přístroje a rozumí možnému nebezpečí.

Děti si nesmí hrát s přístrojem.

Čištění a údržbu přístroje nesmí provádět děti bez dozoru.

⚠️ Instalace musí být provedena v souladu s platnými předpisy a podle návodu výrobce. Provést jí musí pro to vyškolený odborník.

Ohřívač je namontován za průtočný (netlakový) systém připojení na vodovodní sít!

Před elektrickým zapojením je potřeba ohřívač nejprve naplnit vodou. Při odpojení ohřívače z elektrické sítě z něj vylijte vodu, pokud hrozí její zmrznutí.

⚠️ Prosíme, abyste případné poruchy na ohřívači neopravovali sami, ale informovali o nich nejbližší autorizovanou servisní službu.

Naše výrobky jsou vybaveny životnímu prostředí a zdraví neškodnými prvky a jsou vyrobeny tak, že je můžeme v jejich poslední životní fázi co nejjednodušejí rozložit a recyklovat.

Recyklováním materiálů snižujeme množství odpadů a snižujeme potřebu výroby nových materiálů (například kovů), které vyžadují hodně energie a způsobují vypouštění nebezpečných látek. Postupy recyklace tak snižujeme použití přirodních zdrojů, neboť můžeme odpadní součásti z plastu a kovů znovu vrátit do různých výrobních procesů.

Pro více informací o systému nakládání s odpady navštivte své středisko pro nakládání s odpady nebo prodejce, u kterého byl výrobek koupen.

Vážený zákazníku, děkujeme Vám za zakoupení našeho výrobku. PŘED INSTALACÍ A PRVNÍM POUŽITÍM OHŘÍVAČE VODY SI, PROSÍM, POZORNĚ PŘEČTĚTE NÁVOD.

Ohřívač je vyroben v souladu s platnými normami a je řádně vyzkoušen, pro něj byl vydán bezpečnostní certifikát a certifikát o elektromagnetické kompatibilnosti. Jeho hlavní technické vlastnosti jsou uvedeny na štítku, nalepeném na dnu ohřívače v blízkosti přípojného potrubí. Ohřívač smí připojit na vodovodní a elektrickou síť pouze pro to vyškolený odborník. Zásahy do jeho vnitřku kvůli opravám, odstranění vodního kamene může provádět pouze autorizovaná servisní služba.

INSTALACE

Ohřívač namontujte podle schématu s rozměry pro montáž do prostotu, který nezamrzá, avšak co nejblíže k odběrovým místům. Na stěnu upevněte nástěnné šrouby nominálního průměru minimálně 5 mm.

S ohledem na vaše potřeby můžete vybírat mezi nadumyvadlovým typem (BTOM5N; BTOM10N) a podumyvadlovým typem (BTOM5P; BTOM10P).

	A	B	C	D	E
BTOM5N	390	264		256	213
BTOM5P	390		138	256	213
BTOM10N	471	371		310	265
BTOM10P	471		196	310	265

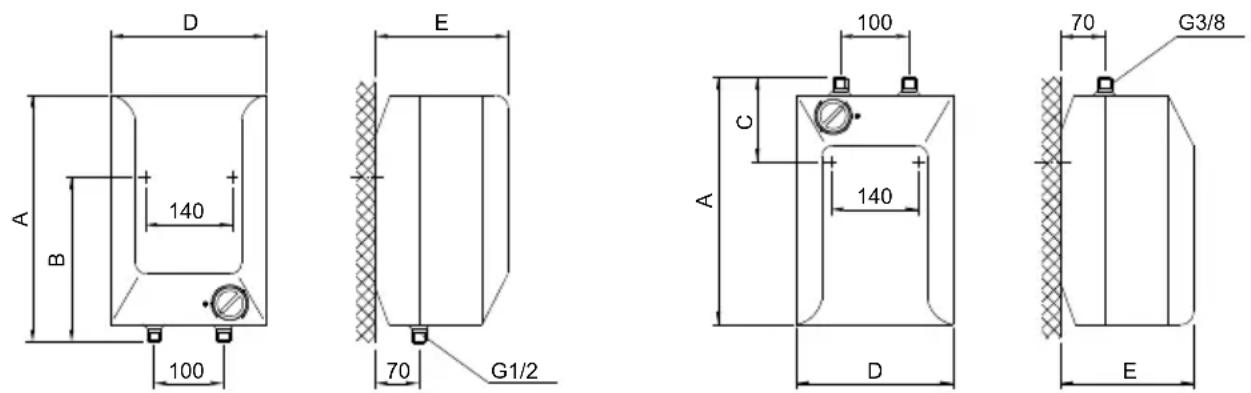

Přípojné a montážní míry ohřívače [mm]

Provedení nadumyvadlové
Provedení podumyvadlové

PŘIPOJENÍ NA VODOVODNÍ SÍŤ

Ohřívač je připojen za průtokový (netlakový) systém připojení. Tento systém umožňuje odběr vody pouze na jednom odběrovém místě. Připojení je potřeba provést v souladu se schématem vodovodního přípojení.

Pro průtočný systém připojení musíte namontovat vhodnou směšovací baterii. Pro nadumyvadlové provedení potřebujete nadumyvadlovou průtočnou baterii, pro podumyvadlové provedení podumyvadlovou průtočnou baterii. Přívod a odvod vody jsou na trubkách ohřívače barevně označeny. Přívod studené vody je označen modrou, odvod teplé vody červenou. Na přívodní trubku je potřeba nezbytně namontovat nevratný ventil, který zamezuje vytékání vody z kotle, pokud v síti není dost vody. Pokud tlak ve vodovodní síti překročí 5 barů, musíte před směšovací baterii namontovat ještě redukční ventil.

Při výběru průtočné směšovací baterie věnujte zvláštní pozornost informaci výrobce o poklesech tlaků díky odporům, které vznikají při průtoku vody směšovací baterií. Při plně otevřeném výtokovém ventilu nesmí přesahovat 0,2 bary. Na výtokovou trubku směšovací baterie nesmíte také připojovat žádné zařízení na vodní pohon nebo vodní rozprašovač, který by způsobil zvýšení tlaku v kotli ohřívače. Pokud nebudete dodržovat tato doporučení, může dojít během činnosti ohřívače k jeho poškození.

Provedení nadumyvadlové
Provedení podumyvadlové

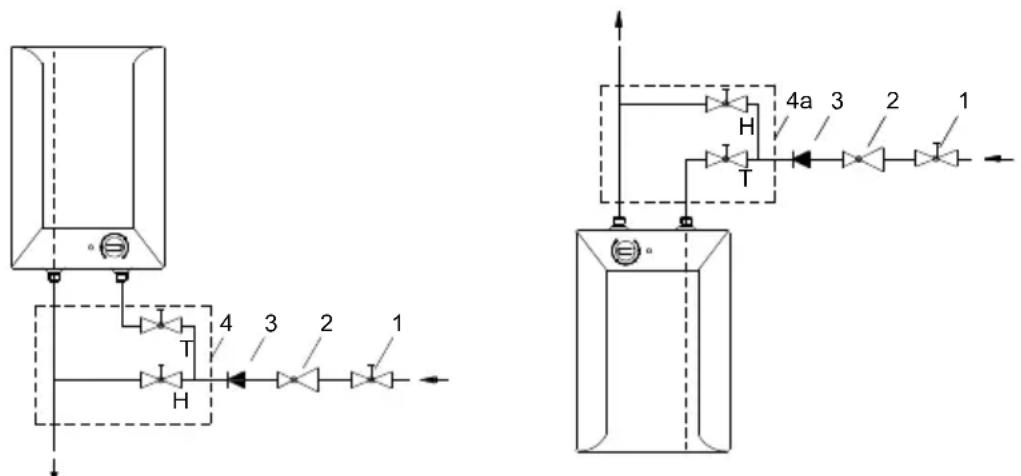

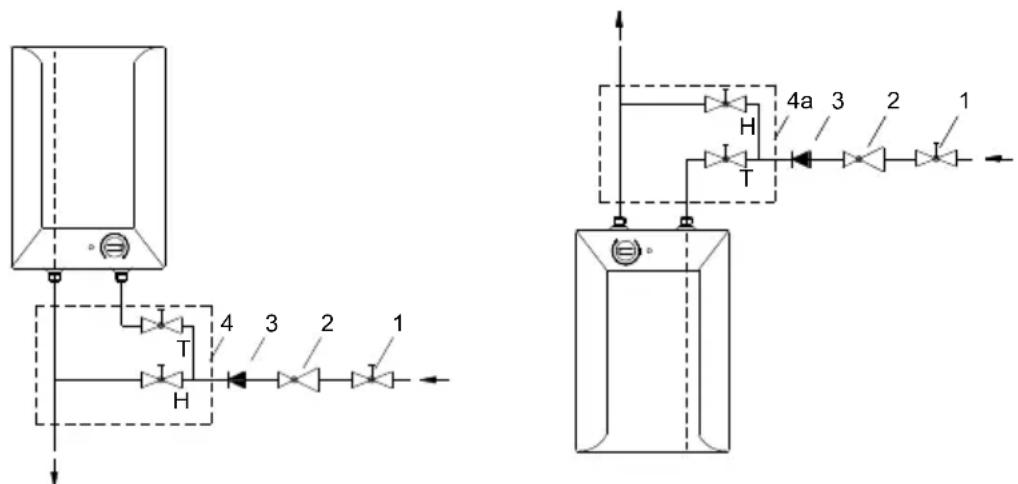

LEGENDA:

1 - Uzavírací ventil
2 - Redukční ventil tlaku
3 - Nevratný ventil
4 - Průtočná směšovací baterie – nadumyvadlová

4a - Průtočná směšovací baterie – podumyvadlová

H - Studená voda
T - Teplá voda

Před elektrickým zapojením ohřívače je potřeba ohřívač nejprve naplnit vodou! Při prvním plnění otevřete páčku teplé vody na míchací baterii. Ohřívač je naplněn, když voda přiteče skrze výpust míchací baterie. Pokud ohřívač při připojení nenaplníte vodou, dojde při prvním zapnutí k poškození tepelné pojistky a ohřívač nebude vůbec fungovat.

PŘIPOJENÍ NA ELEKTRICKOU SÍŤ

Připojení ohřívače na elektrickou síť musí probíhat v souladu s normami pro elektrické rozvody. Do elektrické instalace musí být namontována příprava pro oddělení všech pólů. Ohřívač připojte na elektrickou síť přípojným kabelem. Pokud si přejete nahradit namontovaný kabel novým, delším, můžete namontovaný kabel odstranit, nový připojte do kabelové svorky a dráty kabelu přišroubujte do přípojné sponky. Abyste to mohli provést, musíte nejdříve sejmout plastový kryt ohřívače. To provedete tak, že nejdříve odstraníte destičku (platí pro modely se zasaditelnou destičkou), která je zasazena do přední části plastového obkladu. Destičku uvolníte tak, že do rýhy mezi zasaditelnou destičku a plastový kryt nejdříve u tlačítka termostatu a potom ještě na straně proti termostatu opatrně zasadíte šroubovák. Když destičku uvolníte na obou stranách snadno ji odstraníte rukou. Poté odstraníte tlačítko termostatu a odšroubujete upevnůjící šroub pod tlačítkem. Nakonec odšroubujete ještě všechny šrouby pro upevnění plastového krytu a kryt odstraníte.

LEGENDA:

1 - Termostat

4 - Kontrolní světlo

5 - Přípojná sponka

L - Fázový vodič

N - Neutrální vodič

± - Ochranný vodič

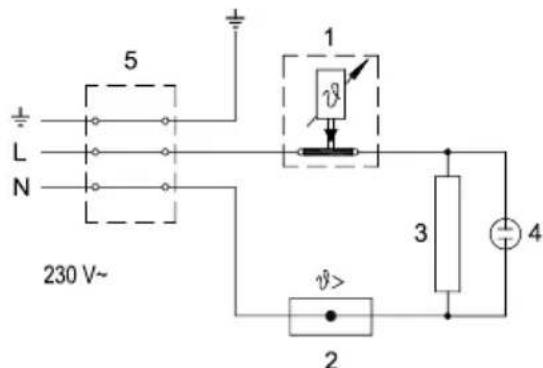

Schéma elektrického připojení

UPOZORNĚNÍ: Před každým zásahem do interiéru ohřívače je nutné ohřívač odpojit z elektrické sítě. Zásah muže provést pouze vyškolený odborník!

POUŽITÍ A ÚDRŽBA

Po připojení na vodovodní a elektrickou síť je ohřívač připraven k použití. Otáčením tlačítkem na termostatu, který je na přední straně ochranného krytu, vyberte požadovanou teplotu vody do 75 °C. Doporučujeme nastavení tlačítka do polohy " ◊". Takovéto nastavení je nejbezpečnější; při něm bude teplota vody přibližně 41°C u BTOM5 resp. přibližně 35 °C u BTOM10, vylučování vodního kamene a teplotní ztráta budou menší než při nastaveních na vyšší teploty (poz. III - 75 °C). Činnost elektrického topného tělesa ukazuje kontrolní světlo, které svítí, dokud se voda v ohřívači neohřeje na vybranou teplotu nebo do účelového vypnutí. V ohřívači se kvůli ohřevu objem vody zvětšuje, což způsobuje odkapávání z trubky směšovací baterie. Pevným utahování páčky na směšovací baterii nemůžete odkapávání vody zabránit, můžete však baterii zničit.

Pokud nebudete ohřívač delší dobu používat, zabezpečte jeho obsah před zamrznutím tak, že tlačítko termostatu nastavíte do polohy "♂". V tomto nastavení bude ohřívač udržovat teplotu vody přibližně 9 °C. Pokud ohřívač vypnete z elektrické sítě, musíte v případě nebezpečí zmrznutí vodu z něj vypustit. Voda z ohřívače se vypustí přítokovou/odtokovou trubkou ohřívače.

Vnějšek ohřívače čistěte šetrnými tekutými čistidly. Nepoužívejte ředidla ani hrubé čistící prostředky.

Pravidelnými servisními kontrolami zajistíte bezchybnou činnost a dlouhou dobu životnosti ohřívače. První kontrolu by měl autorizovaný servis provést přibližně dva roky po připojení.

Při kontrole se podle potřeby vyčistí vodní kámen, který se s ohledem na kvalitu, množství a teplotu vody vytvoří uvnitř ohřívače. Servisní služba vám také po kontrole ohřívače s ohledem na zjištěný stav doporučí datum následující kontroly.

Prosíme, abyste případné poruchy na ohřívači neopravovali sami, ale informovali o nich nejbližší autorizovanou servisní službu.

TECHNICKÉ VLASTNOSTI PŘÍSTROJE

Model		BTOM5N	BTOM5P	BTOM10N	BTOM10P
Určený profil zatížení		XXS	XXS	XXS	XXS
Třída energetické účinnosti ^1) A A A	A
Energetická účinnost při ohřívání vody (ŋwh) ^1)	[%]	35,2	35	35,3	35,1
Roční spotřeba elektrické energie ^1)	[kWh]	525	527	523	525
Denní spotřeba elektrické energie ^2)	[kWh]	2,475	2,49	2,464	2,477
Nastavení teploty termostatu		*
Hodnota "smart"		0	0	0	0
Objem	[l]	5,5	5,7	9,8	9,9
Váha / naplněno vodou	[kg]	3,5 / 8,5		4 / 14
Přípojné napětí	[W]	2000
Napětí	[V~]	230
Třída ochrany		I
Stupeň ochrany		IP24
Doba ohřívání z 10 °C na 65 °C	[min]	10		20
Rozměry krytu	[mm]	215x265x425		300x400x530

* pozice termostatu na značce "Φ" odpovídá 41 °C u BTOM5 resp. 35 °C u BTOM10

1) Ustanovení komise EU 812/2013; EN 50440

2) EN 50440

PONECHÁVÁME SI PRÁVO NA ZMĚNY, KTERÉ NEMAJÍ VLIV NA FUNGOVÁNÍ PŘÍSTROJE.

Návod k obsluze je k dispozici také na našich internetových stránkách

http://www.mora.cz.

UPOZORNENIE

Typ nad umyvadlom
Typ pod umyvadlom

LEGENDA:

Ak ohrievač pri pripojení nebude naplnený vodou, pri prvom spusteni dojde k poškodeniu tepelnej poistky a ohrievač vôbec nebude nefungovat.

PRIPOJENIE K ELEKTRICKEJ SIETI

Schéma elektrického pripojenia

VAROVANIE: Pred každým zásahom do vnútra ohrievača je nutné aby ohrievač

Ak ohrievač nepoužívate na dlhú dobu, chránte jeho obsah pred mrazom týmto spôsobom, že elektrina je vypnutá a gombík termostatu nastavte do polohy " *". V tomto nastavení ohrievač udržiava teplotu vody na okolo 9 °C. Ak ohrievač zo siete vypnete, kvôli rizika mrazu vypustite vodu z nej. Voda z nádrže sa vyprázdňuje cez trubku na vstup / výstup do/z ohrievača.
