Typ výrobku	Nástěnný držák na televizor
Model	DRZAKTILTM
Značka	GoGen
Maximální zatížení	30 kg
Kompatibilita VESA	Univerzální (s adaptéry)
Nastavení sklonu	Ano (pomocí knoflíku)
Materiál	Ocel
Typ montáže	Nástěnný (dřevo, beton, cihla)
Obsah balení	Levý a pravý držák, šrouby, hmoždinky, podložky
Požadované nářadí	Křížový šroubovák, vrtačka, vodováha
Údržba	Kontrolujte každé 3 měsíce
Určení	Pro vnitřní použití
Varování	Nepřetahovat šrouby, používat vhodné hmoždinky k podkladu
Záruka	Podrobnosti na webu výrobce

Často kladené otázky - DRZAKTILTM GoGen

Jaká je maximální hmotnost televizoru pro držák DRZAKTILTM?

Držák vydrží až 30 kg. Před montáží se ujistěte, že televizor nepřesahuje tuto hmotnost.

Pasuje držák na každý televizor?

Držák je univerzální a je vybaven adaptéry, které umožňují přizpůsobit jej různým standardům VESA. Zkontrolujte vzdálenosti mezi montážními otvory v televizoru.

Jaké stěny jsou vhodné pro montáž?

Držák lze montovat na litý beton, plnou cihlu a masivní dřevo. V případě jiných materiálů (např. sádrokarton) je nutné použít vhodné hmoždinky.

Lze regulovat úhel sklonu televizoru?

Ano, po instalaci můžete povolit knoflík, nastavit požadovaný úhel a znovu utáhnout. Držák umožňuje nastavení sklonu.

Jak často je třeba kontrolovat upevnění držáku?

Doporučuje se kontrola alespoň jednou za tři měsíce, aby se ujistil, že všechny šrouby jsou utaženy a držák je bezpečný.

Jsou k montáži potřeba speciální nástroje?

Jsou vyžadovány základní nástroje: vrtačka, křížový šroubovák a vodováha. Při montáži na dřevo se doporučuje použít detektor trámů.

Jaké šrouby použít pro televizor s plochými zády?

V sadě jsou různé šrouby: M4x14, M5x14, M6x14, M8x20 a podložky a distanční pouzdra. Vyberte vhodné podle závitu v televizoru.

Je držák vhodný pro venkovní použití?

Ne, produkt je určen výhradně pro vnitřní použití. Použití venku může způsobit poškození a ztrátu záruky.

Kde najít návod k obsluze v jiném jazyce?

Návod je k dispozici na stránce notice-facile.com v mnoha jazycích. Můžete také požádat o překlad zadáním své e-mailové adresy.

Co dělat v případě chybějících nebo poškozených dílů?

Kontaktujte místního distributora před zahájením montáže. Nepoužívejte poškozené díly.

NÁVOD K OBSLUZE DRZAKTILTM GoGen

POZNÁMKA: Před instalací a montáží si přečtěte celý návod k použití.

• Nezačinejte instalaci, dokud si nepřečtete a nepochopíte veškeré pokyny a upozornění v tomto montážním listu. Máte-li jakékoliv dotazy týkající se pokynů nebo upozornění, kontaktujte pro-sím svého místního distributora.
• Tento držák je určen k instalaci a používání POUZE tak, jak je uvedeno v tomto návodu. Nesprávná instalace tohoto produktu může způsobit škodu nebo vážné zranění.
• Výrobce doporučuje, aby montáž a instalaci tohoto výrobku provedl odborník s příslušnou kvalifikací.
• Výrobce neponese odpovědnost za škodu způsobenou v důsledku neodborné instalace.
• V případě instalace do dřevěných sloupků ve stěně se ujistěte, že montážní šrouby jsou zašroubovány do středu sloupků. Důrazně doporučujeme použití zařízení na vyhledávání sloupků.
• Ujistěte se, že nosný povrch bezpečně udrží součet hmotnosti držáku a všech osazených zařízení a komponentů.
• Šrouby pevně utáhněte, ale nepřetahujte. Nadměrné utažení šroubů může způsobit jejich poškození, což významně omezí jejich nosnost.
• Pro bezpečné zvednutí a umístění zařízení vždy využijte pomocníka nebo mechanické zvedací zařízení.
• Tento produkt je určen výhradně pro použití v interiéru. Použití produktu v exteriéru může vést k jeho selhání a osobnímu zranění.
• Používejte ochranné pomůcky a vhodné nástroje.
• Montážní materiál do zdi je určen výhradně k instalaci na zed' z jednolitého betonu, plných cihel nebo dřevěného masivu. V případě montáže na zed' z jiného materiálu, jako jsou duté cihly, sádrokarton, pórobeton nebo dřevěné desky, použijte hmoždinky k tomu určené.
• Tento produkt obsahuje malé předměty, hrozí nebezpečí udušení. Udržujte tyto malé předměty mimo dosah dětí.
• Nezačínajte inštaláciu, kým si neprečítate a nepochopíte všetky pokyny a upozornenia v tomto montážnom liste. Ak máte akékol'vek otázky týkajúce sa pokynov alebo upozornení, kontaktujte prosím svojho miestneho distribútora.
• Tento držiak je určený na inštaláciu a používanie LEN tak, ako je uvedené v tomto návode. Nesprávna inštalácia tohto produktu môže spôsobit' škodu alebo vážne zranenie.
• Výrobca odporúča, aby montáž a inštaláciu tohto výrobku vykonal odborník s príslušnou kvalifikáciou.
• Výrobca nenesie zodpovednosť za škodu spôsobenú v dôsledku neodbornej inštalácie.

• Uistite sa, že nosný povrch bezpečne udrží súčet hmotnosti držiaku a všetkých osadených zariadení a komponentov.

• V prípade inštalácie do drevených stípikov v stene sa uistite, že montážne skrutky sú zaskrutkované do stredu stípikov. Dôrazne odporúčame použitie zariadení na vyhl'adávanie stípikov.

• Pre bezpečné zdvihnutie a umiestnenie zariadení vždy využite pomocníka alebo mechanické zdvíhacie zariadenie.
• Skrutky pevne utiahnite, ale nepret'ahujte. Nadmerné utiahnutie skrutiek môže spôsobit' ich poškodenie, čo významne obmedzí ich nosnost'.
• Tento produkt je určený výhradne pre použitie v interiéri. Použitie produktu v exteriéri môže viest' k jeho zlyhaniu a osobnému zraneniu.
• Používajte ochranné pomôcky a vhodné nástroje.
• Montážny materiál do steny je určený výhradne k inštalácii na stenu z jednoliateho betónu, plných tehál alebo dreveného masívu. V prípade montáže na stenu z iného materiálu, ako sú duté tehly, sadrokartón, pórobetón alebo drevené dosky, použite hmoždinky na to určené.
• Tento produkt obsahuje malé predmety, hrozí nebezpečenstvo udusenia. Udržujte tieto malé predmety mimo dosahu detí.

KONTROLNÍ SEZNAM KOMPONENTŮ / KONTROLNÝ ZOZNAM KOMPONENTOV

DÜLEŽITÉ: Před montáží se ujistěte, že jste obdrželi všechny součásti dle kontrolního seznamu komponentů. Pokud některé součásti chybí nebo jsou vadné, zavolejte svému místnímu distributorovi za účelem jejich výměny.

nástěnná deska (x1) nástenná doska (x1) A

levá redukční podpěra (x1) ľavá redukčná podpera (x1) B

pravá redukční podpěra (x1) pravá redukčná podpera (x1) C

Balení M / Balenie M

M4x14 (x4) M-A

M5x14 (x4) M-B

M6x14 (x4) M-C

M8x20 (x4) M-D

podložka (x4) M-E

malá rozpěra (x8) malá rozpera (x8) M-F

Balení W / Balenie W

ST6.3x55 (x3)
W-A

hmoždinka do betonu (x3)
hmoždinka do betónu (x3)
W-B

D6 podložka (x3)
W-C

1A. INSTALACE DO DŘEVĚNÝCH SLOUPKŮ VE STĚNĚ INŠTALÁCIA DO DREVENÝCH STÍPIKOV V STENE

Určete a označte přesnou polohu montážních otvorů
Určite a označte presnú polohu montážnych otvorov

Vyvrtejte zaváděcí otvory

Zašroubujte stěnovou jednotku do zdi
Zaskrutkujte stenovú jednotku do steny

• Ujistěte se, že montážní šrouby jsou zapuštěny ve středu sloupků. Důrazně doporučujeme použití zařízení na vyhledávání sloupků.
• U jiných způsobů montáže jsou za dodání součástí odpovědní jejich instalátoři.
• Ověřte si, zda nosný povrch bezpečně udrží součet hmotnosti produktu a všech osazených zařízení a komponentů.
• Uistite sa, že montážne skrutky sú zapustené v strede stípikov. Dôrazne odporúčame použitie zariadení na vyhl'adávanie stípikov.
• U iných spôsobov montáže je za dodanie súčiastok zodpovedný ich inštalátor.
• Overte si, či nosný povrch bezpečne udrží súčet hmotnosti produktu a všetkých osadených zariadení a komponentov.

1B. MONTÁŽ DO CIHEL A BETONU / MONTÁŽ DO TEHÁL A BETÓNU

Označte presnou polohu montážních otvorů Označte presnú polohu montážnych otvorov

Zašroubujte stěnovou jednotku do zdi Zaskrutkujte stenovú jednotku do steny

• Ověřte si, zda opěrný povrch bezpečně udrží součet hmotnosti produktu a všech osazených zařízení a komponentů.
• Overte si, či oporný povrch bezpečne udrží súčet hmotnosti produktu a všetkých osadených zariadení a komponentov.

2. MONTÁŽ REDUKČNÍCH PODPĚR / MONTÁŽ REDUKČNÝCH PODPIER

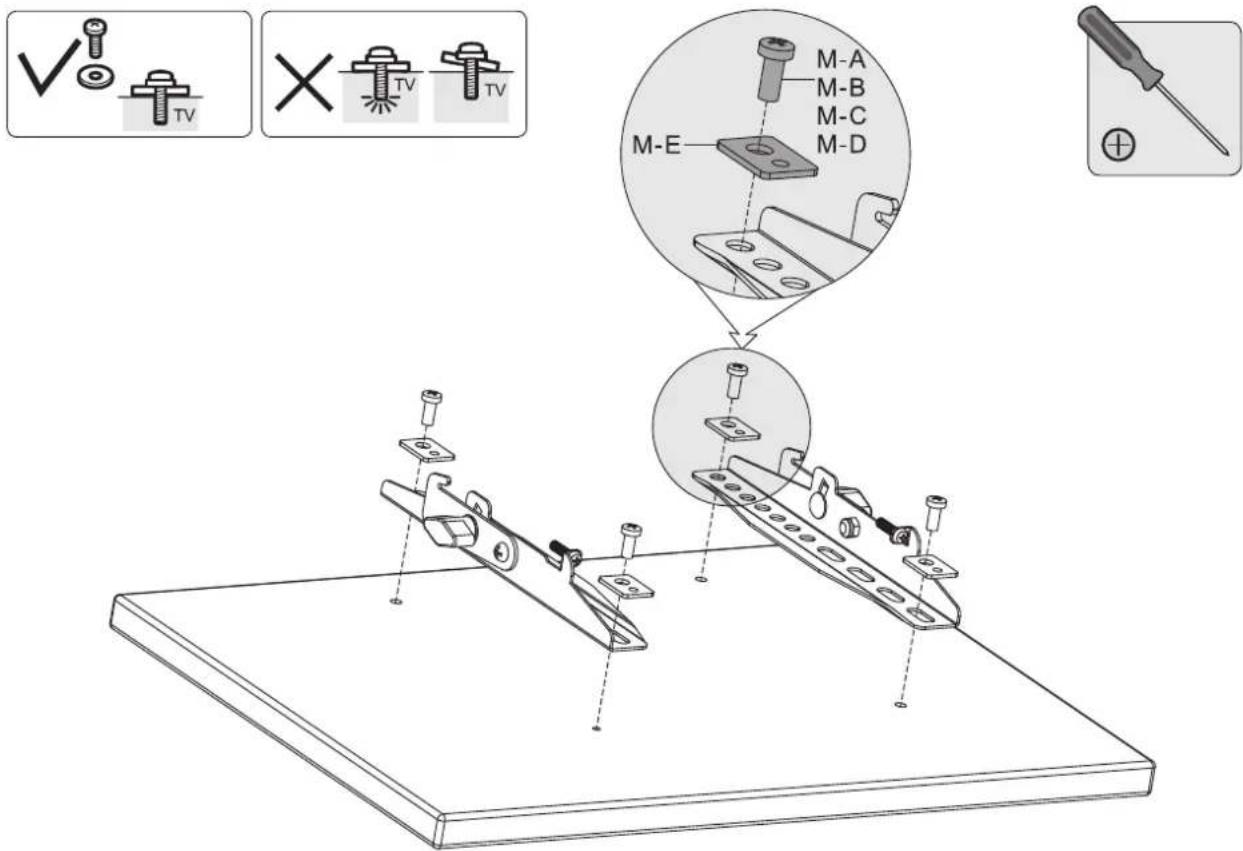

2-1. PRO OBRAZOVKY S PLOCHOU ZADNÍ STRANOU PRE OBRAZOVKY S PLOCHOU ZADNOU STRANOU

Poznámka: Zvolte vhodné šrouby, podložky a rozpěry (v případě nutnosti) dle typu obrazovky.

• Umístěte redukční podpěry co nejblíže středu displeje.
• Přišroubujte redukční podpěry k televizoru.

Utáhněte všechny šrouby, ale nikoliv nadměrně.

• Utáhněte dva šrouby pomocí vhodného křížového šroubováku a upevněte redukční podpěry k nástěnné desce.
• Utiahnite dve skrutky pomocou vhodného krížového skrutkovača a upevnite redukčnú podperu k nástennej doske.

• Povolte nastavovací knoflík, nakloňte televizor do požadovaného úhlu a knoflík opět utáhněte.
• Povol'te nastavovací gombík, nakloňte televízor do požadovaného uhla a gombík opát' utiahnite.

ÚDRŽBA / ÚDRŽBA

• V pravidelných intervalech (nejméně jednou za tři měsíce) kontrolujte, zda je konzola v pořádku a bezpečná pro použití.
• Máte-li jakékoliv dotazy, obrat'te se prosím na svého distributora.
• V pravidelných intervaloch (najmenej raz za tri mesiace) kontrolujte, či je konzola v poriadku a bezpečná pre použitie.
• Ak máte akékol'vek otázky, obrát'te sa prosím na svojho distribútora.

Informace o výrobku a servisní síti najdete na internetové adrese www.gogen.cz

NEBEZPEČÍ UDUŠENÍ. PE SÁČEK ODKLÁDEJTE MIMO DOSAH DĚTÍ. SÁČEK NENÍ NA HRANÍ. NEPOUŽÍVEJTE TENTO SÁČEK V KOLÉBKÁCH, POSTÝLKÁCH, KOČÁR-CÍCH NEBO DĚTSKÝCH OHRÁDKÁCH.

ZMĚNA TECHNICKÉ SPECIFIKACE VÝROBKU VYHRAZENA VÝROBCEM
