Typ produktu	Samojezdná sekačka
Značka	Güde
Model	Trike Big Wheeler 565D
Rozměry (D x Š x V)	2500 x 1500 x 1200 mm
Hmotnost	300 kg
Typ motoru	Diesel
Objem motoru	565 cm³
Výkon motoru	14 kW
Typ převodovky	Hydrostatická
Šířka sečení	100 cm
Výška sečení	30 - 100 mm (nastavitelná)
Objem sběrného koše	300 L
Rychlost pojezdu	0 - 10 km/h
Typ startu	Elektrický
Počet kol	3 (Trike)
Bezpečnostní systém	Kontakt přítomnosti řidiče
Pravidelná údržba	Výměna oleje, vzduchový filtr, svíčka
Čištění	Čistěte kryt a nože po každém použití
Náhradní díly k dispozici	Nože, řemeny, filtry, svíčky
Opravitelnost	Index opravitelnosti: 8/10

Často kladené otázky - Trike Big Wheeler 565D GUDE

Jak spustit sekačku Trike Big Wheeler 565D?

Ujistěte se, že nádrž na palivo je plná (nafta) a že je baterie nabitá. Posaďte se na sedadlo, zatáhněte parkovací brzdu, otočte klíčkem zapalování a počkejte na předehřev (kontrolka zhasne). Poté otočte klíček pro nastartování motoru.

Jaký motorový olej použít?

Použijte motorový olej 15W-40 nebo 10W-30 podle okolní teploty. Přesný objem naleznete v návodu (asi 3 litry).

Jak nastavit výšku sečení?

Výška sečení se nastavuje pomocí centrální páky (nebo čepů na každém kole). Otočte pákou pro výběr požadované výšky mezi 30 a 100 mm. Ujistěte se, že obě strany jsou ve stejné výšce.

Sekačka nestartuje, co dělat?

Nejprve zkontrolujte, zda je aktivní kontakt přítomnosti řidiče (musíte sedět). Zkontrolujte baterii, hladinu paliva a pojistky. Pokud předehřev nefunguje, mohou být vadné žhavicí svíčky.

Kdy a jak vyměnit motorový olej?

Vyměňte olej po prvních 50 hodinách, poté každých 100 hodin nebo jednou ročně. Umístěte nádobu pod klikovou skříň, odšroubujte vypouštěcí zátku a nechte teplý olej vytéct. Nasaďte zátku zpět a doplňte nový olej.

Jak vyčistit sečecí ústrojí?

Po každém použití zvedněte kryt a odstraňte zbytky trávy proudem vody nebo stěrkou. Nestříkejte vodu směrem k motoru. Před uskladněním důkladně osušte.

Jaký typ baterie se používá?

12V baterie, obvykle 60 Ah nebo 90 Ah. Pokud je baterie vybitá, nabijte ji vhodnou nabíječkou nebo vyměňte.

Jak vyměnit sečecí nože?

Z bezpečnostních důvodů odpojte zapalovací svíčku. Zvedněte sekačku, odšroubujte středový šroub nože klíčem, vyjměte opotřebovaný nůž a nasaďte nový ve správném směru otáčení. Utáhněte doporučeným momentem (asi 50 Nm).

Sekačka nadměrně vibruje, proč?

Vibrace mohou být způsobeny nevyváženým nebo poškozeným nožem, opotřebovaným řemenem nebo předmětem zaseknutým v krytu. Zkontrolujte a v případě potřeby vyměňte díly.

Kde sehnat náhradní díly pro tento model?

Náhradní díly jsou k dispozici u prodejců Güde nebo online. Podívejte se do návodu pro čísla dílů. Nože, řemeny a filtry jsou běžně dostupné.

NÁVOD K OBSLUZE Trike Big Wheeler 565D GUDE

---- cz Překlad originálního návodu k provozu

CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.

CZ Uvedení do provozu

CZ Kontrola stavu oleje

SK Kontrola stavu oleja

CZ Před prvním uvedením do provozu musí být motor bezpodmínečně naplněn motorovým olejem. Před každým uvedením do provozu zkontrolujte stav oleje. Motorový olej příp. Doplňte.

CZ Kontrola stavu oleje

SK Kontrola stavu oleja

CZ Z důvodů zajištění kvality se každé zařízení podrobuje zkušebnímu chodu a naplni motorovým olejem. Před transportem se olej zase vypustí, na měřící tyči však mohou být zbytky motorového oleje. Přesto prosím svědomitě zkontrolujte stav oleje a znovu doplňte motorový olej.

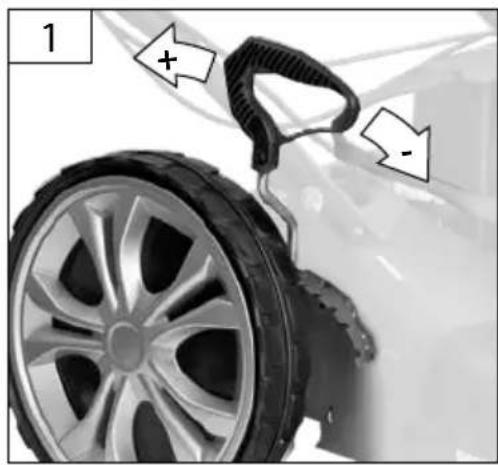

DE Schnitthöhe einstellen
GB Cutting height setting
FR Réglage de la hauteur de coupe
IT Impostazione dell'altezza di taglio
NL Instelling van de maaihoogte
CZ Nastavení výšky sečení
SK Nastavenie výšky kosenia
HU Kaszálási magasság beállítása

SI Nastavitev višine košnje
HR Podešavanje visine sječenja
BG Регулиране на височината на сечене
RO Reglarea înălțimii de tăiere
BA Podešavanje visine sječenja

2

STOP

8

CZ Zapalovací svíčka

CZ Papirový filtr vyčistěte pouze tlakovým vzduchem! Nikdy nepoužívejte vodu!

Benzinová sekačka na trávu......BIG WHEELER TRIKE 565D

Obj. č. 95357

Obsah 173 ccm

Výkon motoru OHV 4-taktní motor ....3,8 kW (5,1 PS) Jmenovité otáčky ....2850 min ^-1

Rychlost pojezdu....ca. 3,6 km/h

Záběr....550 mm

Objem sběrného koše 65 l

Palivo....SUPER/SUPER PLUS/SUPER E10/NORMAL/NORMAL E10

Hmotnost....37,2 kg

Rozměr 1750 x 560 x 980 mm

Informace o hluku / vibracích

Hladina akustického tlaku L _pA¹⁾ ......83,7 dB (A)

Používejte chrániče sluchu!

Hodnota vibračních emisí a_n²⁾ 6,9 m/s²

¹⁾ Kolísavost K=3 dB (A), ²⁾ Kolísavost K=1,5 m/s ²

Výstraha Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto pokynech. Hladina vibrací se může použít pro vzájemné porovnání elektrických přístrojů. Hodí se i pro předběžné posouzení zatížení vibracemi. Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukovat objem zatížení vibracemi v průběhu celé pracovní doby.

Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky vibrací jako například: technická údržba elektrického nářadí a přístrojů, udržování teploty rukou, organizace pracovních procesů.

Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s

ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám. Pokud máte o zapojení a obsluze přístroje pochybnosti, obratte se na zákaznický servis.

Objem dodávky

1 Mulčovací klín
2 Boční výhoz
3 Sběrný koš
4 Klíč na zapalovací svíčky
5 Bovdenové svorky
6 Kola/clony včetně hvězdicového šroubu/U-podložky
7 Šrouby
8 výškově nastavitelná přídové kolo
9 panel
10 Příslušenství

Použití v souladu s určením

Sekačka je určena k sekání trávy a travnatých ploch s maximálním stoupáním 20° na privátních zahradách kolem domu a v zahrádkářských koloniích.

Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody.

⚠️ Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách.

⚠️ Sekačka se nesmí používat k sekání keřů, živých plotů a houští, k sekání a mulčování popínavých rostlin nebo trávníků na střechách nebo v balkonových truhlících. Dále se nesmí sekačka používat jako drtič k mulčování odřezků stromů a živých plotů ani k zarovnávání nerovností půdy.

Požadavky na obsluhu

Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze..

Tento prístroj není určen k používání osobami

(včetně děti) s omezenými tělesnými, smyslovými nebo duševními schopnostmi nebo s chybějícími zkušenostmi či chybějícími znalostmi, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost, nebo pokud od této osoby neobdrží pokyny, jak se má přístroj používat.

Kvalifikace: Kromě podrobného poučení odborníkem není pro používání prístroje nutná žádná speciální kvalifikace.

Minimální věk: Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele

Místní ustanovení mohou stanovit minimální věk uživatele.

Školení: Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné.

Chování v případě nouze

⚠️ Nebezpečí úrazu!

Ruce a nohy nikdy nedávejte do blízkosti rotujících dílů.

⚠️ Nebezpečí popálení!

Některé díly stroje se při provozu silně zahřívají. Horkých dílů, např. motor a tlumič hluku, se nedotýkejte.

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc, uvedte tyto údaje:

1. Místo nehody

2. Druh nehody

3. Počet zraněných

4. Druh zranění

Symboly

Pozor!

Přečtěte si návod k obsluze

Používejte chrániče sluchu! Noste ochranné brýle!

Pozor - horký povrch! Nebezpečí otravy!

Výstraha před odmrštěnými předměty

Odstup od osob Dbejte na to, aby se v nebezpečné oblasti nikdo nezdržoval.

Před každou prací na přístroji vypněte motor.

Během provozu dodržujte dostatečný odstup od žacího nože.

Pozor, nebezpečí vtažení!

Nebezpečí exploze Motor tankujte jen ve vypnutém stavu.

Nebezpečí otravy! Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách.

Zákaz kouření a otevřeného ohně.

Děti a ostatní osoby i zvířata držte během používání přístroje v bezpečné vzdálenosti.

Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách.

Noste bezpečnostní obuv s ochranou proti proříznutí, drsnou podrážkou a ocelovou špičkou!

Pozor - horký povrch!

Výstraha před nebezpečným elektrickým napětím

Chraňte před vlhkem

Obal musí směřovat nahoru

Bezpečnostní pokyny

Výstraha

Seznamte se se všemi bezpečnostními pokyny a sice i s pokyny v přiložené brožuř. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a ebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte.

Děti a ostatní osoby i zvířata držte během používání přístroje v bezpečné vzdálenosti. Minimální bezpečnostní odstup činí 5 m.

Noste osobní ochranné pomůcky.

Noste pevnou obuv a dlouhé kalhoty.

Je-li to nutné, noste ochranné rukavice.

Přístroj používejte jen za denního světla nebo v dobře osvětleném prostředí.

Pečlivě zkontrolujte terén, na kterém stroj používáte, a odstraňte všechny předměty, které by mohly být zachyceny a odhozeny.

⚠️ Palivo je vysoce hořlavé.

Stroj se smí tankovat jen venku a ne v blízkosti otevřených plamenů resp. hořicích cigaret.

Tankujte před spuštěním stroje. Pokud je motor v chodu nebo ještě horký, nesmí se tankovat ani otvírat víko nádrže.

Dbejte na to, aby palivo nepřeteklo. Pokud palivo přeteče, motor se nesmí spouštět. Odstraňte na přístroji znečištěné místo a zabraňte jakémukoliv pokusu o zapalování, dokud se neodpaří výpary paliva.

Před prvním uvedením do provozu musí být motor bezpodmínečně naplněn motorovým olejem.

Před každým uvedením do provozu zkontrolujte stav oleje. Motorový olej příp. doplňte.

Před použitím provedte vždy vizuální kontrolu, abyste zjistili, zda není poškozen přístroj, především pak řezné nástroje, upevňovací díly a celá řezná jednotka.

⚠️ Před každým uvedením do provozu zkontrolujte všechny šroubové a zásuvné spoje, a rovněž ochranná zařízení z hlediska pevnosti a správného utažení a lehkosti chodu všech pohyblivých dílů.

Ochranná zařízení, která se nachází na stroji, je striktně zakázáno demontovat, měnit, používat v rozporu s jejich určením nebo připevňovat ochranná zařízení jiných výrobců.

⚠️ Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotrebené a poškozené díly vyměňte..

Motor spustte až tehdy, jsou-li Vaše nohy v bezpečné vzdálenosti od řezných nástrojů.

Stroj při spouštění nenaklápějte.

Stroj nespouštějte, pokud stojíte před vyhazovacím otvorem.

Dbejte na bezpečný postoj, především na svazích. Nesečte na příliš strmých svazích. Budte zvlášť opatrní, když měníte směr jízdy na svazích.

Bud'te maximálně opatrní, pokud se otáčíte a stroj táhnete k sobě..

Sekačku vypněte vždy, když ji prénášite, naklánite nebo se pohybujete mimo travnaté plochy. Počkejte, až se všechny rotující dily zastaví.

Pokud narazíte na cizí předmět nebo stroj začne vibrovat, musíte ho vypnout a vytáhnout nástrčku zapalovací svíčky. Zkontrolujte, zda není přístroj poškozen. Případné škody opravte.

Stroj ihned vypněte, jakmile dokončíte svou práci.

Stroj neodstavujte bezprostředně po vypnutí v uzavřených prostorách, ale nechte ho vychladnout venku.

Stroj nikdy neskladujte s benzínem v nádrži uvnitř budovy, ve které se mohou případně benzínové výpary dostat do kontaktu s otevřeným ohněm nebo jiskrami.

Vyměňte vadné tlumiče hluku.

Neměňte regulované nastavení motoru a motor nepřetáčejte.

Údržba

Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky. Počkejte, až se všechny rotující díly a přístroj vychladne.

Stroj, především pak nádrž a motor, udržujte vždy v čistotě. Vyhazovací otvor a kryt pravidelně čistěte.

Všechny pohyblivé díly ošetřete ekologickým olejem.

Sběrný koš kontrolujte pravidelně z hlediska opotřebení a stárnutí.

Opravy prěnechte kvalifikovaným pracovníkům.

Používejte jen originální příslušenství a originální

náhradní díly.

Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

Záruka

Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje.

Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Pří reklamací v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.

Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky.

Servis

Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.

Sériové číslo:

Objednací číslo:

Rok výroby:

Plán prohlídek a údržby

Pravidelné údržbové období Před		po 1 měsící Po 3		po 6měsících	po 12měsících	po 24měsících
		každýmuvedenímdo pro-vozu	5Provozníhodiny	25 Provozní hodiny	50 Provozní hodiny	100 Provozní hodiny
Motorový olej(10W-40)	Kontrola	√
	Výměna		√		√
Vzduchový filtr	Kontrola	√
	Výměna				√
Zapalovací svíčka	KontrolaVyčistěte					√
	Výměna

Odpovídající údržbu provedte v uvedeném měsící nebo po uplynutí předepsaných provozních hodin - podle toho, co nastane dřív.

Vyhledávání poruch

Porucha	Příčina
Motor nestartuje	Nebyla stisknuta páčka Start-Stop Stiskněte páčku Start-Stop
	Primer čerpadlo není ovládán Čerpadlo Primer stiskněte
	Nedostatek paliva Doplňte palivo
	Příliš dlouhá bovdenová lanka Bovdenová lanka seřidťe pomocí převlečné matice.
	nesprávné palivo, skladování bez vypuštění benzínové nádrže, nespráv-ný druh benzínu	Palivovou nádrž a karburátor vypustťe.Nalijte čerstvý benzín.
	Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách), příliš velká vzdá-lenost elektrod	Svíčku vyčistěte, zkontrolujte tepelnou hodnotu svíčky, svíčku přip. vyměňte, na-stavte 0,6-0,8 mm
	Zapalovací svíčka je vlhká od benzínu (přesycený motor).	Zapalovací svíčku vysušte a opět nasadťe.
Tráva se nesbírá Ucpaný kanál		Vyčistěte vyhazovací kanál
		Vysypte sběrný koš
		sečte za suchého počasí

Technické Údaje

Benzínovej kosačky...... BIG WHEELER TRIKE 565D

Obj. č....95357

Obsah 173 ccm

Výkon motora

OHV 4-taktný motor....3,8 kW (5,1 PS)

Menovité otáčky 2850 min ^-1

Rýchlost' pojazdu....ca. 3,6 km/h

Záber 550 mm

Objem zberného koša 65 l

Palivo....SUPER/SUPER PLUS/SUPER E10/NORMAL/NORMAL E10

Hmotnost'....37,2 kg

Rozmer 1750 x 560 x 980 mm

Čerpadlo použite až po pozornom prečítaní a porozumení návodu k obsluhe. Oboznámte sa s

Použitie Podl'a Predpisov

Prečítajte si návod na obsluhu

Používajte ochranu sluchu! Noste ochranné okuliare!

Pozor – horúci povrch! Nebezpečenstvo otravy!

Výstraha pred odmrštenými predmetmi

Výstraha pred nebezpečným elektrickým napätím

Chráňte pred vlhkom

Obal musí smerovat'hore

Bezpečnotné pokyny

Pozor

Stroj nespúštajte, ak stojíte pred vyhadzovacím otvorom.

Vymeňte chybné tlmiče hluku.

Nemeňte regulované nastavenie motora a motor nepretáčajte.

Údrzba

Stroj, predovšetkým potom nádrž a motor, udržujte vždy v čistote. Vyhadzovací otvor a kryt pravidelne čistite.

Plán prehliadok a údržby
