ZX210ST - Projektor OPTOMA - Bezplatný návod k obsluze

Typ produktu	Projektor
Značka	OPTOMA
Model	ZX210ST
Zobrazovací technologie	DLP
Nativní rozlišení	WXGA (1280 x 800)
Jas	3500 ANSI lumenů
Kontrastní poměr	20 000:1
Životnost lampy	Až 10 000 hodin (ekonomický režim)
Velikost promítaného obrazu	30 až 300 palců
Lichoběžníková korekce	Vertikální a horizontální
Integrovaný reproduktor	Ano, 10W
3D kompatibilita	Ano (DLP Link)
Hmotnost	2,8 kg
Rozměry (délka x hloubka x výška)	30 x 22 x 10 cm
Napájení	100-240 V, 50/60 Hz
Spotřeba elektrické energie	250 W (max)
Údržba a čištění	Čistěte vzduchový filtr každých 6 měsíců
Bezpečnost	Integrovaný zámek Kensington
Dostupné náhradní díly	Lampa, vzduchový filtr
Index opravitelnosti	8/10
Záruka	2 roky

Často kladené otázky - ZX210ST OPTOMA

Jak vyčistit vzduchový filtr projektoru?

Vypněte projektor a odpojte jej. Otevřete prostor pro filtr (obvykle na boku). Vyjměte filtr a jemně vysajte prach vysavačem. Filtr nemyjte vodou. Vložte jej zpět a uzavřete prostor.

Jak často vyměňovat lampu projektoru?

Typická životnost je 10 000 hodin v ekonomickém režimu. Vyměňte lampu, pokud obraz ztmavne nebo kontrolka lampy bliká. Použijte certifikovanou náhradní lampu OPTOMA.

Co dělat, když je promítaný obraz rozmazaný?

Upravte zaostření pomocí zaostřovacího kroužku na objektivu. Zkontrolujte také, zda je projektor ve správné vzdálenosti od plátna a že rozlišení zdroje odpovídá nativnímu rozlišení (1280x800).

Jak připojit HDMI zařízení k projektoru?

Použijte standardní HDMI kabel. Zapojte jej do HDMI portu projektoru a do HDMI výstupu vašeho zařízení (počítač, Blu-ray přehrávač atd.). Vyberte HDMI zdroj přes vstupní menu projektoru.

Projektor se nespouští, co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda elektrická zásuvka funguje. Ujistěte se, že je kryt lampy řádně uzavřen. Pokud kontrolka napájení bliká, nahlédněte do sekce chybových kódů v návodu.

Mohu použít projektor s běžným bílým plátnem?

Ano, vhodné je jakékoli bílé plátno nebo světlý rovný povrch. Pro lepší kvalitu obrazu použijte speciální projekční plátno.

Jak aktivovat 3D režim na projektoru?

Ujistěte se, že je 3D zdroj kompatibilní (např. 3D Blu-ray přehrávač). Přepněte projektor do 3D režimu přes OSD menu. Noste aktivní 3D brýle DLP Link. V případě potřeby nastavte synchronizaci.

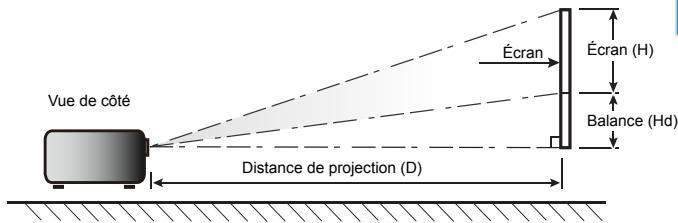

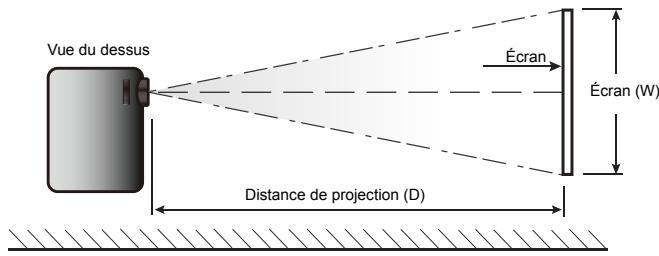

Jaká je minimální projekční vzdálenost pro obraz o velikosti 100 palců?

U projektoru s krátkou ohniskovou vzdáleností, jako je ZX210ST, je pro dosažení obrazu s úhlopříčkou 100 palců potřebná vzdálenost přibližně 1,2 metru. Pro konkrétní velikosti nahlédněte do tabulky vzdáleností v návodu.

Jak obnovit tovární nastavení?

Vstupte do OSD menu, přejděte do 'Nastavení' nebo 'Konfigurace', poté vyberte 'Obnovit tovární nastavení'. Potvrďte operaci. Projektor se restartuje s výchozím nastavením.

Projektor vydává neobvyklý hluk, co zkontrolovat?

Nadměrný hluk může pocházet z ventilátoru nebo lampy. Zkontrolujte, zda není vzduchový filtr ucpaný. Pokud hluk přetrvává, kontaktujte poprodejní servis OPTOMA.

NÁVOD K OBSLUZE ZX210ST OPTOMA

(Modèles à focale courte)

(Modèles à focale standard)

Projecteur Mode d'emploi

Table des matières

Notice d'utilisation ....3

Consignes de Sécurité......3

Avertissement de sécurité pour les yeux....4

Mises en Garde 4

Caractéristiques du Produit ...... 6

Introduction......7

Contenu du paquet ...... 7

Aperçu du produit ....8

Unité principale 8

Connectique....9

Panneau de commandes......10

Télécommande 11

Connexion du projecteur .....13

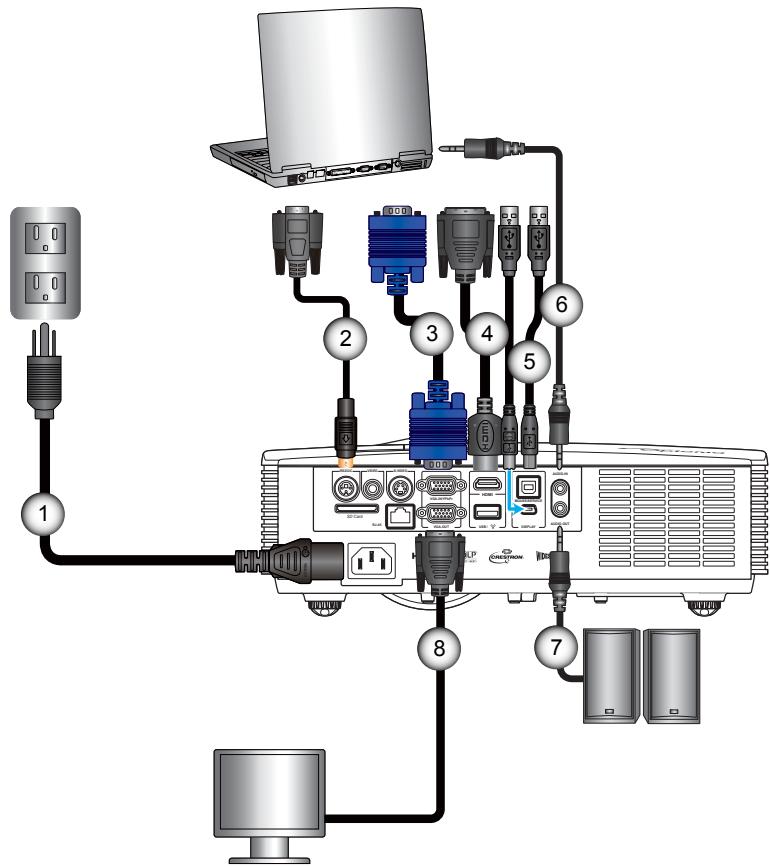

Connexion à l'ordinateur de bureau/ordinateur portable ..... 13

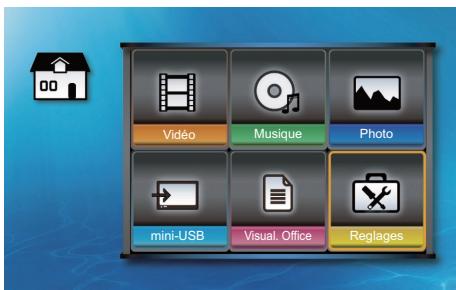

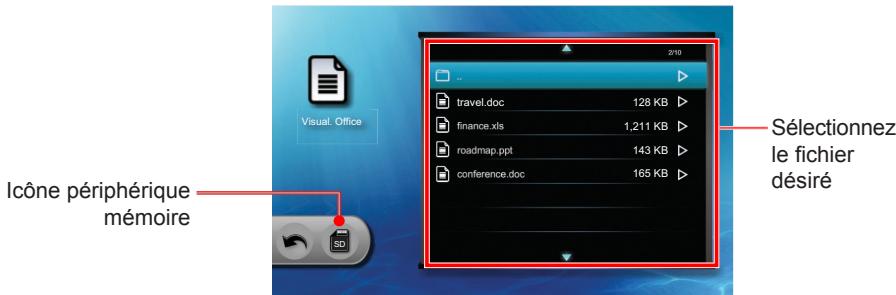

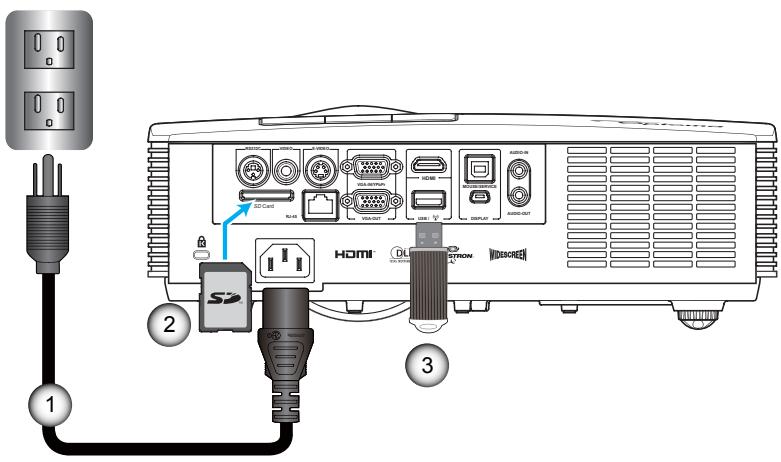

Se connecter à une carte mémoire....14

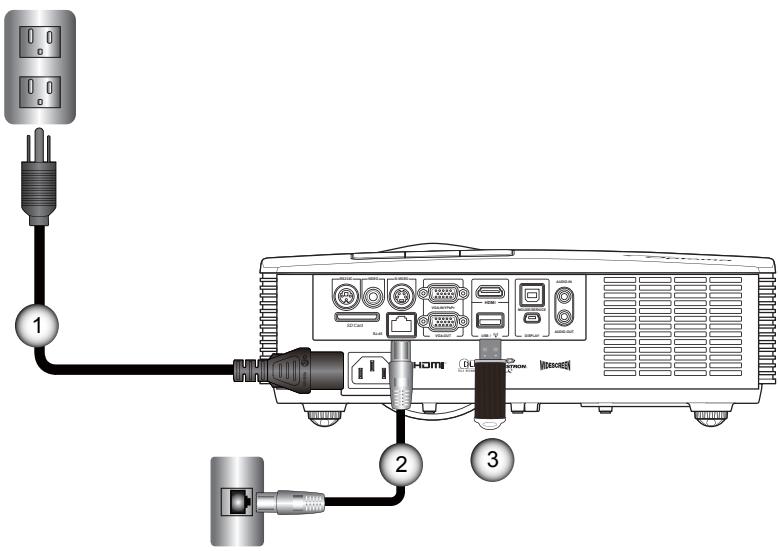

Se connecter à un réseau......15

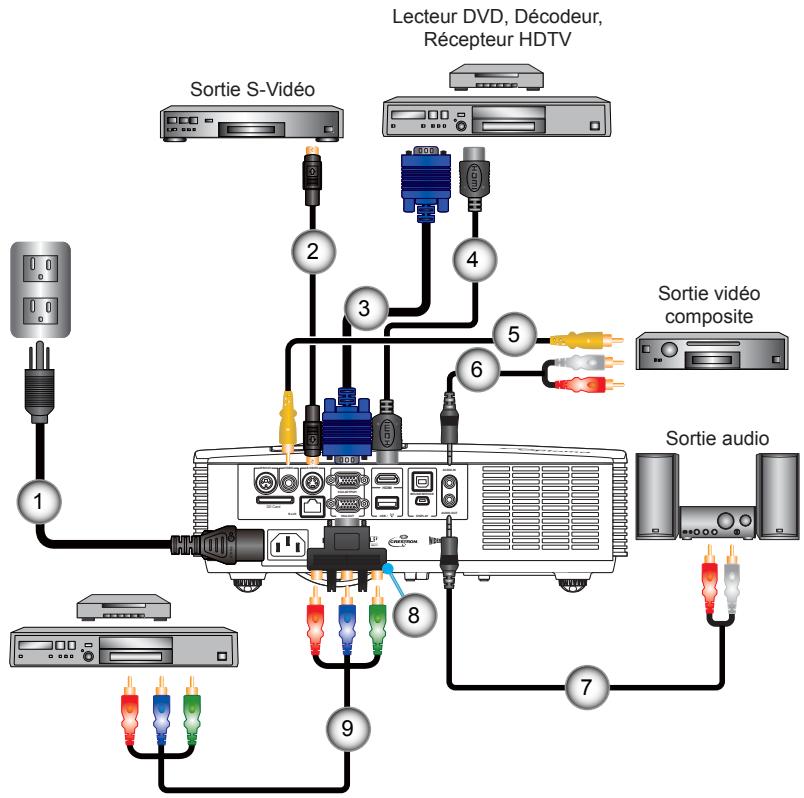

Connexion aux sources vidéo.....16

Utilisation du projecteur....17

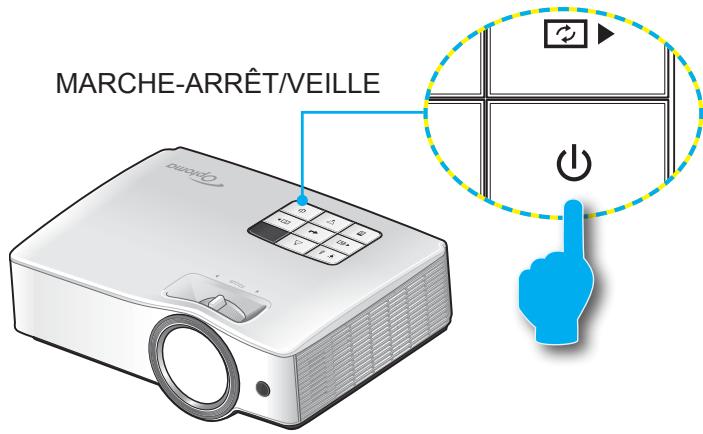

Mise sous/hors tension du projecteur....17

Mise sous tension du projecteur...17

Mise hors tension du projecteur....18

Voyant d'avertissement......18

Réglage de l'image projetée ..... 19

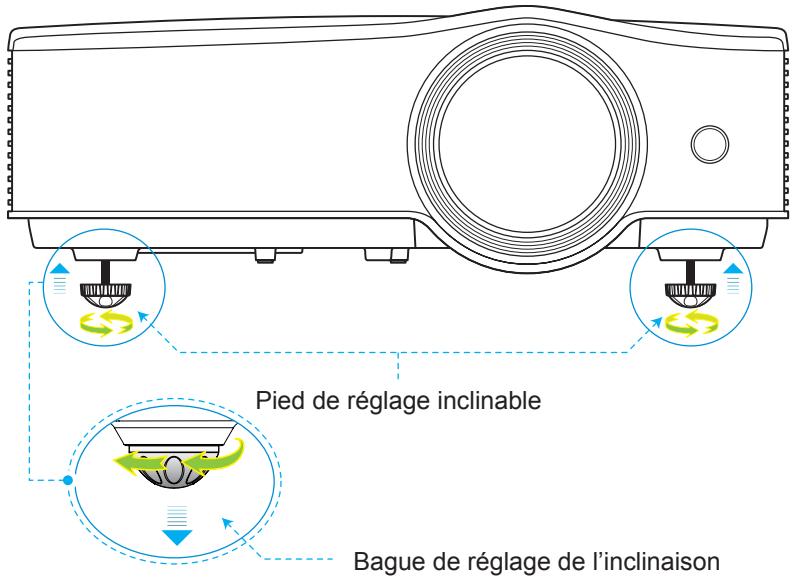

Réglage de la hauteur du projecteur....19

Bague de réglage de l'inclinaison .20

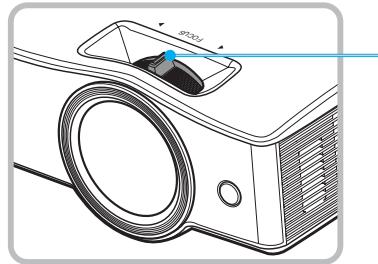

Bague de réglage de la focale .....20

Projeter une image ...... 22

Changer la source ....22

Rafraîchir les sources....22

Réglage des paramètres .....23

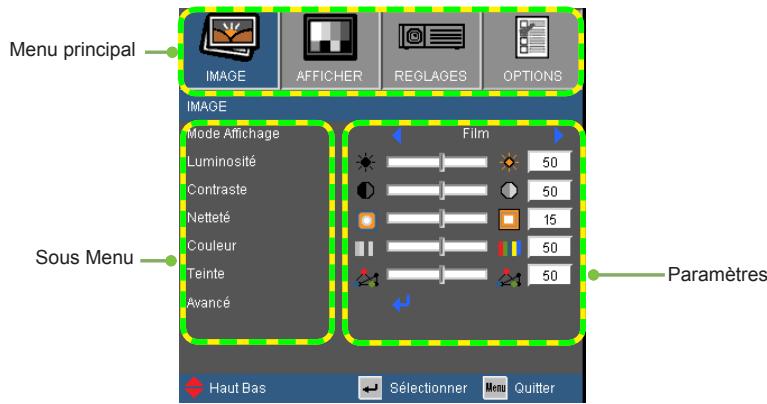

Menus d'affichage à l'écran .....23

Comment utiliser....23

Arborescence du menu......24

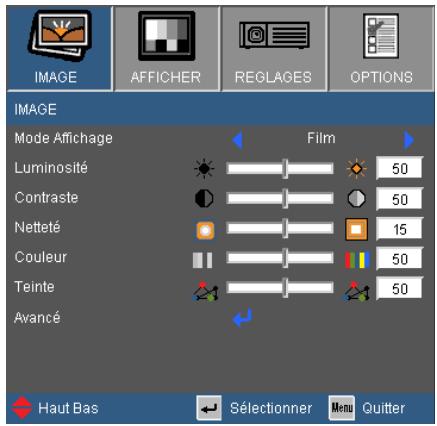

IMAGE 27

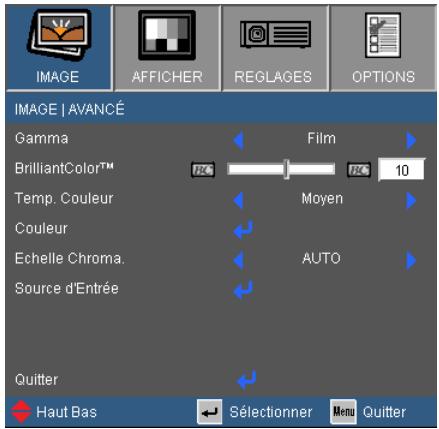

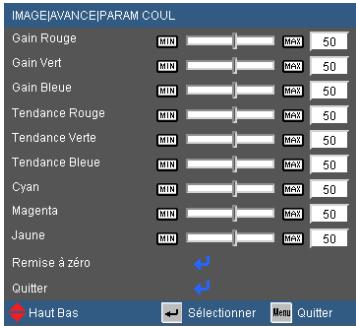

IMAGE | Avancé ......29

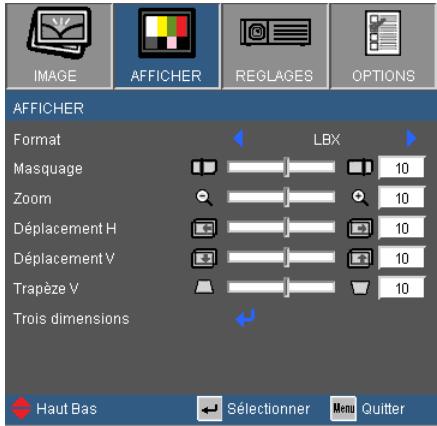

AFFICHER....31

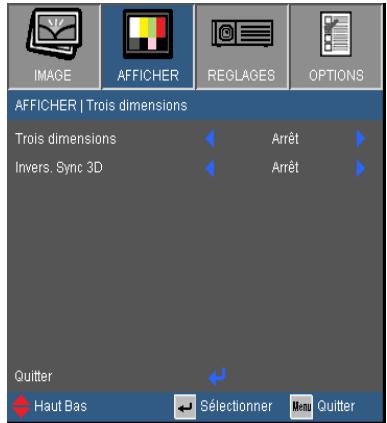

AFFICHER | Trois dimensions.....34

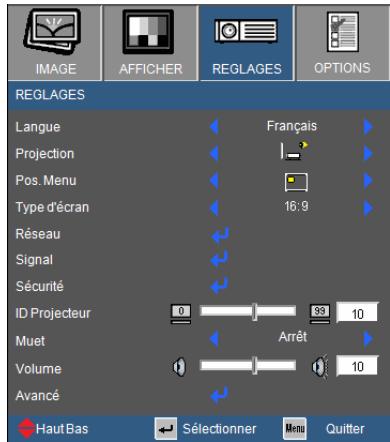

REGLAGES....35

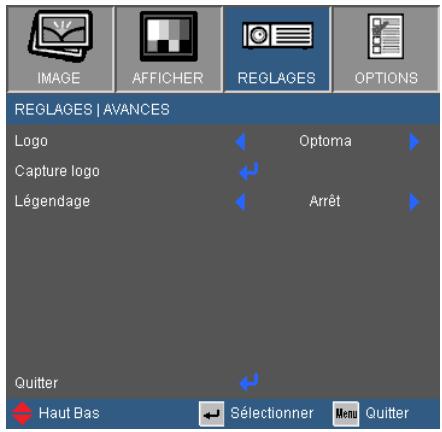

REGLAGES | Avances ......37

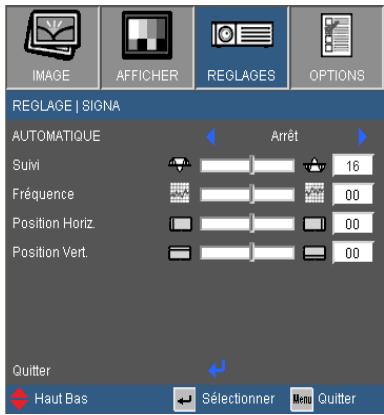

REGLAGE | signa....38

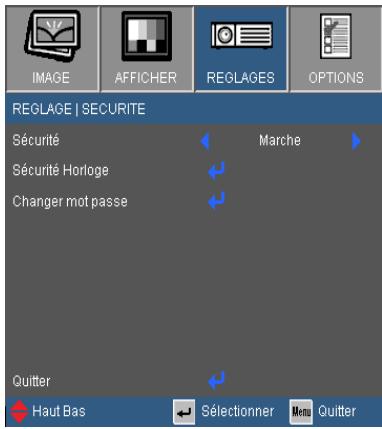

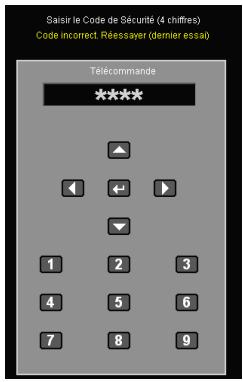

REGLAGES | SECURITE......39

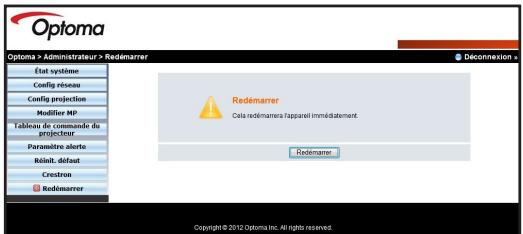

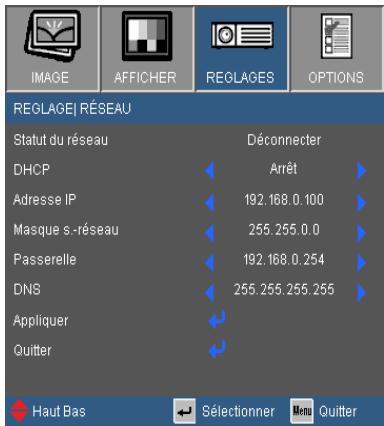

REGLAGES | Réseau......41

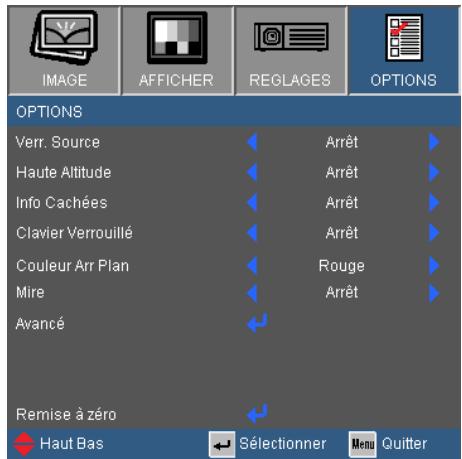

OPTIONS......43

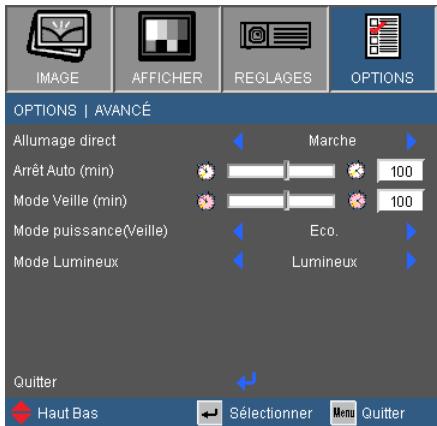

OPTIONS | Avancé......45

Annexes 46

Commandes RS232 et Liste des Fonctions du Protocole RS232....46

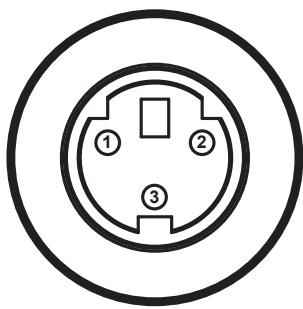

Rôle de la broche RS232......46

Liste des Fonctions du Protocole RS232....47

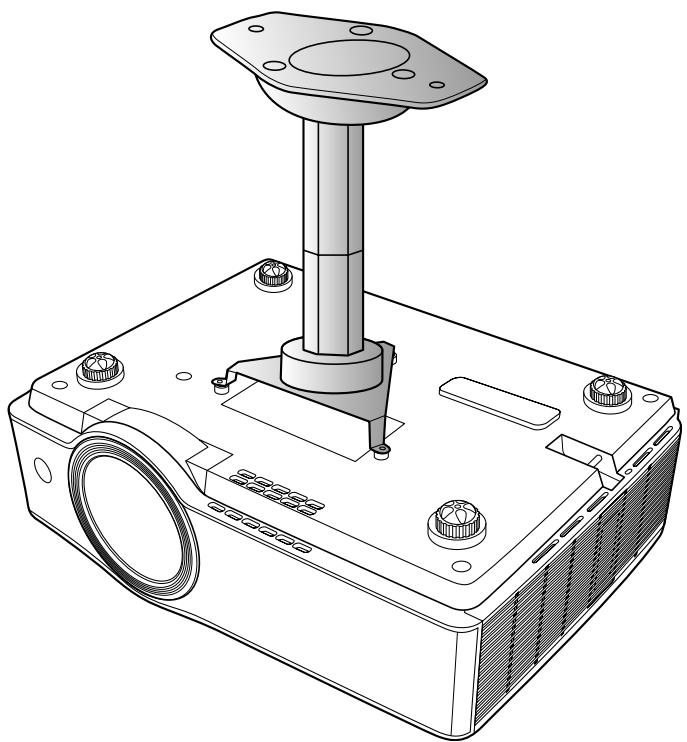

Installation au plafond....51

Les bureaux d'Optoma dans le monde....52

Avis concernant les Réglementations & la Sécurité ....54

Produit laser de classe 1 .....55

Consignes de Sécurité

	Le symbole éclair avec une tête en forme de flèche à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffisante pour constituer un risque d'électrocution pour les individus.
	Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'utilisateur des points importants concernant l'utilisation et la maintenance (entretien) dans le document qui accompagne l'appareil.

AVERTISSEMENT : POUR REDUIRE LES RISQUES D'INCENDIE OU D'ELECTROCUTION, NE PAS EXPOSER CE PRODUIT A LA PLUIE OU A L'HUMIDITE. DES TENSIONS DANGEREUSES ELEVEES SONT PRESENTES A L'INTERIEUR DU BOITIER. NE PAS OUVRIR LE BOITIER. POUR TOUTE REPARATION, VEUILLEZ VOUS ADRESSER UNIQUEMENT A UN TECHNICIEN QUALIFIE.

Limites d'émissions de Classe B

Cet appareil numérique de Classe B est conforme à toutes les exigences des Règlements Canadiens concernant les Appareils Provoquant des Interférences.

Consignes de sécurité importantes

1. Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
2. Ne pas utiliser ce projecteur à proximité de l'eau ou de l'humidité. Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
3. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
4. Nettoyez uniquement avec un chiffon sec.
5. Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.
6. Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) :

Lorsque l'appareil est tombé.
Lorsque le cordon d'alimentation ou la fiche ont été endommagés.
Lorsqu'un liquide a pénétré dans le projecteur.
Lorsque le projecteur a été exposé à la pluie ou à l'humidité.
Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.

Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.

1. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.
2. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
3. Cet appareil ne doit être réparé que par un personnel de service qualifié.
4. Ce produit n'est pas adapté pour un usage en continu en tant qu'afficheur.
5. Ce périphérique ne doit pas être placé en vue directe.

Avertissement de sécurité pour les yeux

Evitez de regarder ou de faire face directement aux faisceaux du projecteur constamment. Tournez le dos aux faisceaux autant que possible.
Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu'on leur demande de montrer quelque chose sur l'écran.

Mises en Garde

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d'utilisation.

Avertissement- Ne pas regarder vers la lentille du projecteur quand celui-ci est allumé. La lumière vive pourrait endommager vos yeux.
Avertissement- Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
Avertissement- Veuillez ne pas ouvrir et ne pas démonter le projecteur car vous pourriez vous électrocuter.
Avertissement- Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.
Avertissement- Quand l'ampoule arrive en fin de vie, le message « Light Warning : Light Life exceeded » apparaîtra à l'écran. Merci de contacter votre revendeur local ou centre de service pour changer l'ampoule au plus vite.
Avertissement- Ne pas regarder directement ou pointer le pointeur laser de la télécommande vers d'autres personnes. Le pointeur laser peut causer des dommages irréparables à la vue.

Quand l'ampoule arrive en fin de vie, le projecteur ne s'allumera que lorsque le module sera remplacé.

À faire :

Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer le produit.
Utilisez un chiffon doux et sec avec un détergeant doux pour nettoyer le boîtier de l'appareil.
Débranchez le cordon d'alimentation de la prise de courant si le produit ne va pas être utilisé pendant une longue période.

A ne pas faire :

Bloquer les fentes et les ouvertures sur l'unité qui servent à la ventilation.
Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l'unité.
Utiliser dans les conditions suivantes :

- Dans des environnements extrêmement chauds, froids ou humides.

Assurez-vous que la température ambiante de la pièce est comprise entre 5 et 40°C.
Humidité relative est entre 5 et 40°C, 80% (Max.), sans condensation.

• Dans des zones susceptibles de comporter un excès de poussière et de saleté.
• A proximité de tout appareil générant un champ magnétique puissant.
• Sous la lumière directe du soleil.

Caractéristiques du Produit

La fonction boucle est uniquement supporté par l'entrée VGA-In.

Résolution native XGA (1024 x 768)/ Résolution native WXGA (1280 x 800)
Compatible avec HD - 1080p supporté
Moniteur VGA Loop Through (fonctionne en mode Veille > 0,5W)
Technologie BrilliantColor™
Barre de sécurité et verrouillage Kensington
Contrôle RS232
Marche/Arrêt instantanées
Haut-parleur intégré
Marche/Arrêt instantanées
Projection images 3D
Source lumineuse hybride sans mercure
Lecteur de carte USB ou mémoire sans ordinateur (uniquement pour les modèles focale courte)

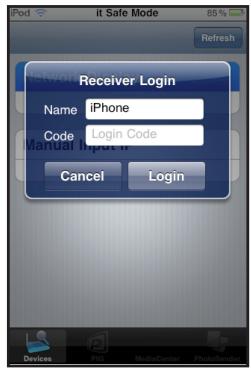

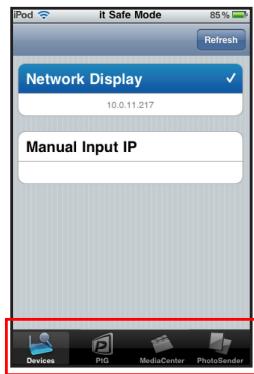

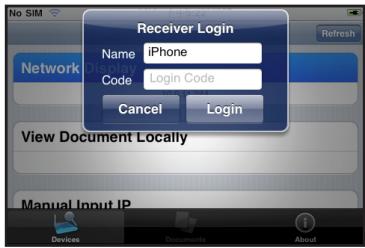

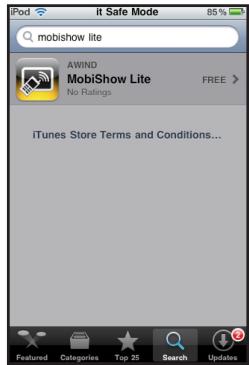

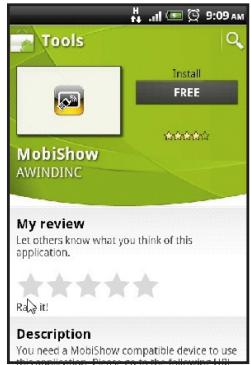

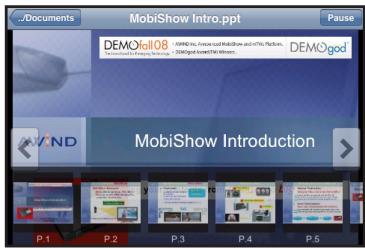

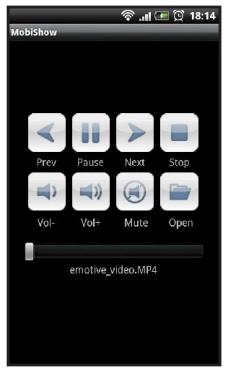

Projection sans fil depuis MobiShow (uniquement pour les modèles focale courte)

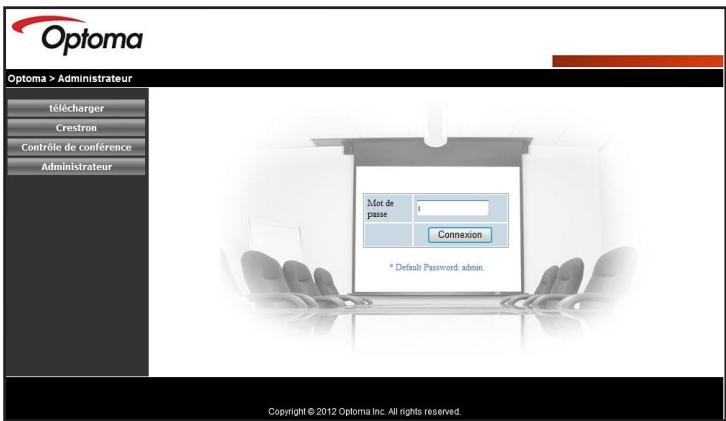

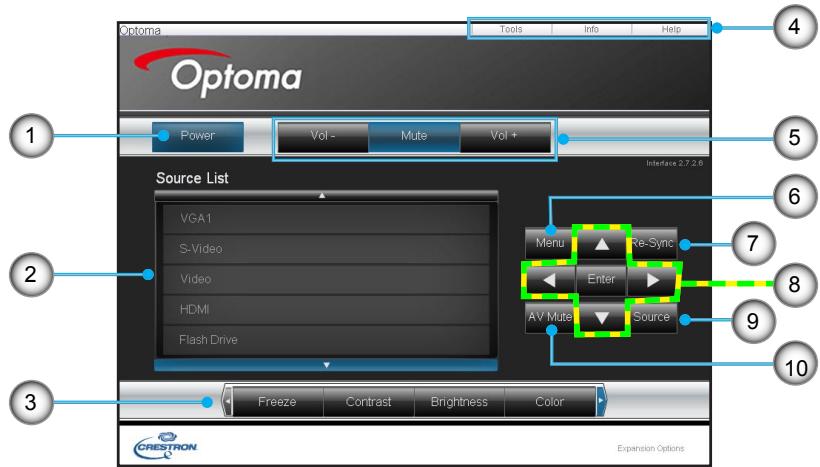

Contrôle réseau (via réseau avec ou sans fil) (uniquement pour les modèles focale courte)

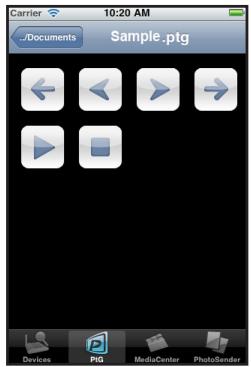

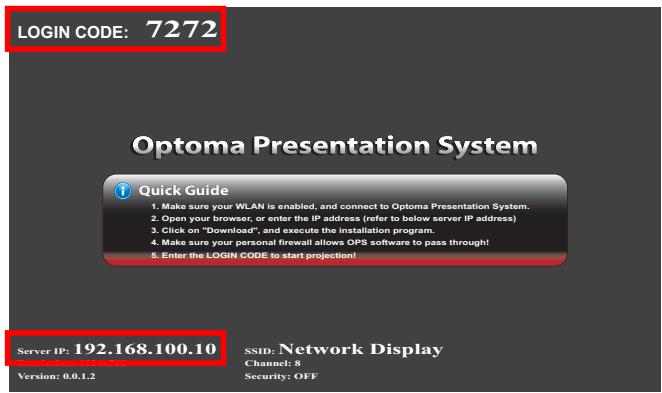

■ Affichage réseau (via réseau avec ou sans fil) (uniquement pour les modèles focale courte)

Contenu du paquet

Déballez et vérifiez le contenu du paquet afin de vous assurer que toutes les pièces énumérées se trouvent bien là. Si quelque chose venait à manquer, veuillez contacter votre service clientèle le plus proche.

Cordon d'alimentation

CD avec manuel utilisateur

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Documentation :

Manuel Utilisateur
Carte de garantie
☑ Carte de démarrage rapide
☑ Carte WEEE (EMEA uniquement)

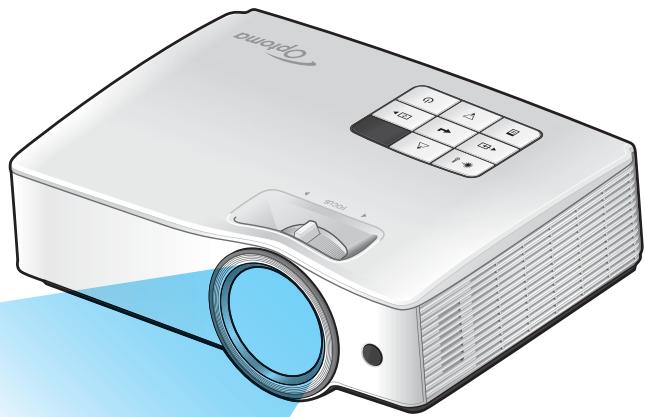

Aperçu du produit

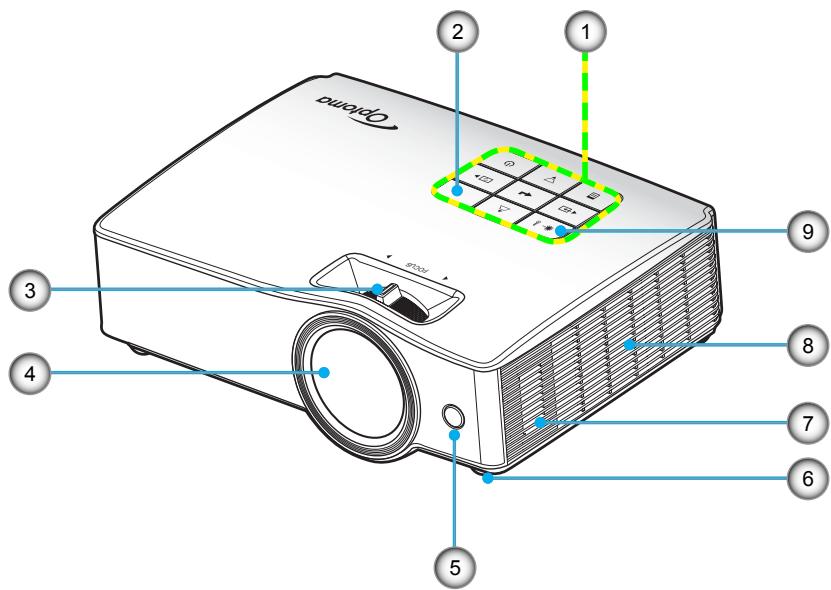

Unité principale

1. Aperçu du produit
2. Récepteurs IR
3. Bague de réglage de la focale
4. Objectif
5. Récepteurs IR
6. Pied de réglage inclinable
7. Haut-parleur
8. Ventilation
9. Indicateur à DEL

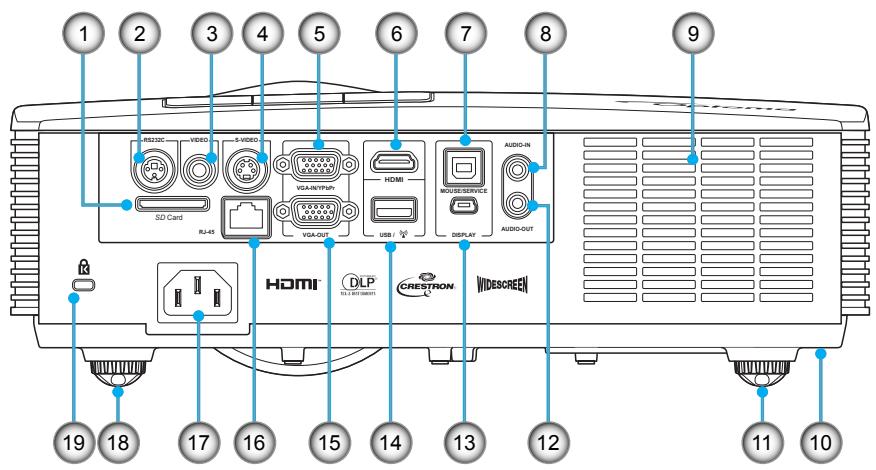

Connectique

La fonction boucle est uniquement supporté par l'entrée VGA-In.

* Uniquement pour les modèles focale courte

1. Fente pour carte SD*
2. Connecteur RS-232 (Type 3 broches DIN)
3. Connecteur Entrée Vidéo composite
4. Connecteur Entrée S-Vidéo
5. Connecteur Entrée VGA1-In/YPbPr (Signal analogique PC/Entrée vidéo composante/HDTV/ YPbPr)
6. Connecteur HDMI
7. Port USB de type B pour la télécommande souris et les mises à jour du Firmware
8. Connecteur Entrée audio (Mini prise 3,5 mm)
9. Ventilateur
10. Barre de sécurité
11. Pied d'ajustement
12. Connecteur Sortie audio (Mini prise 3,5 mm)
13. Port mini USB*
14. USB pour dongle Wifi & clé USB*
15. Connecteur Sortie VGA (Sortie du moniteur en boucle)
16. Prise réseau RJ-45*
17. Prise d'alimentation
18. Pied d'ajustement
19. Port de verrouillage Kensington™

Panneau de commandes


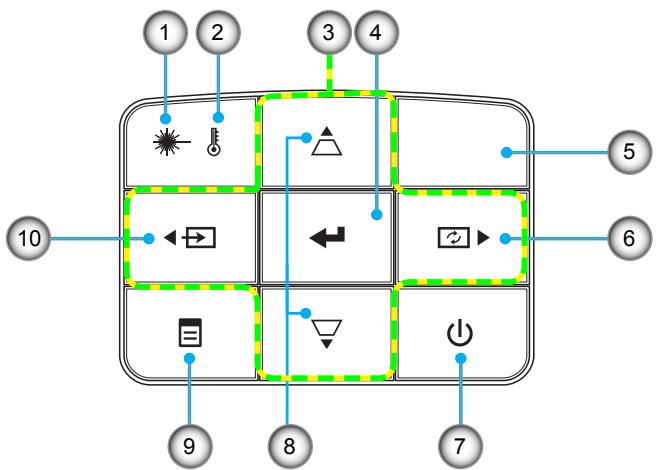

Utiliser le panneau de contrôle

1	LED ampoule	[YAY9]	Affiche l’état de l’ampoule du projecteur.
2	LED Temp.		Affiche le statut de la température du projecteur.
3	Flèches direction-nelles		Utilisez ▲ ▼ ◀▶ pour choisir des éléments ou effectuer les réglages pour votre sélection.
4	Entrer	[D520]	Confirmer votre sélection.
5	Récepteurs IR		Pour le signal de la télécommande.
6	Re-Sync		Synchronise automatiquement le projecteur sur la source d’entrée.
7	LED Sous Tension / Veille		Appuyer pour arrêter ou démarrer le projecteur (voir « Marche/Arrêt du projecteur » page 17). Indique l’état du projecteur.
8	Trapèze		Utiliser □ □ pour ajuster le trapèze de l’image. (± 40 degrés)
9	Menu		Presser pour ouvrir le menu OSD (affichage à l’écran). Pour fermer le menu OSD, presser de nouveau.
10	Source		Presser pour sélectionner un signal d’entrée.

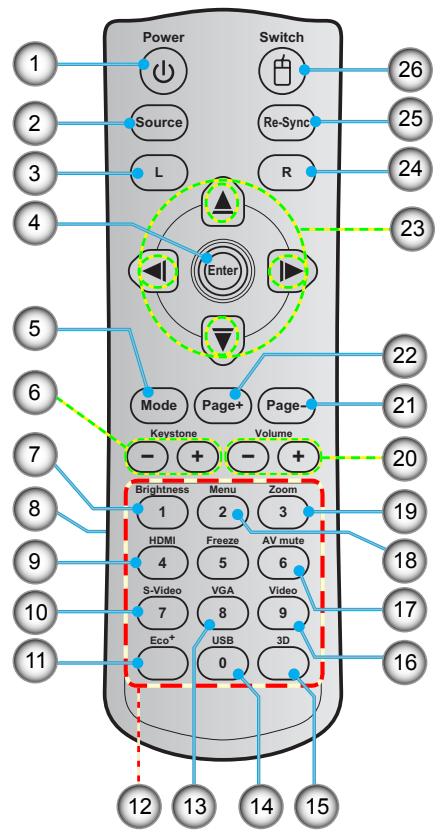

Télécommande

Utilisation de la télécommande

1	Marche-Arrêt [7840]	Référez-vous à la section « Mise sous/hors tension du projecteur » sur les pages 14-15.
2	Source	Pressez Source pour sélectionner le signal d'entrée.
3	Bouton G	Clic gauche de souris.
4	Entrer	Confirme votre sélection d'un élément.
5	Mode Laser (dépend du modèle)	Avec la version Laser : pour utiliser le pointeur laser.Sans Laser : appuyer sur Mode pour changer de mode.
6	Trapèze +/-	Règle la distorsion de l'image provoquée par l'inclinaison du projecteur.
7	Luminosité	Règle la luminosité de l'image.
8	Arrêt sur image (Freeze)	Pause de l'image à l'écran.Pressez de nouveau ce bouton pour déverrouiller.
9	HDMI	Sélectionne HDMI en tant que source.
10	S-Viséo	Sélectionne S-Viséo en tant que source.
11	Eco+	Activé/Désactivé le menu Mode Luminosité
12	Pavé numérique	Appuyer sur ces boutons pour entrer des chiffres.
13	VGA	Sélectionne VGA en tant que source.
14	USB	Sélectionne carte USB en tant que source.
15	3D	Allume ou éteint le menu de contrôle 3D.
16	Viséo	Sélectionner l'entrée vidéo composite en tant que source.
17	AV muet	Eteint/rallume momentanément l'audio et la vidéo.Lorsque l'audio ou la vidéo sont désactivé, la luminosité baisse automatiquement de 10% pour économiser de l'électricité.
18	Menu	Ouvre le menu OSD (affichage à l'écran). Pour fermer le menu OSD, pressez de nouveau le bouton.
19	Zoom	Pour agrandir ou diminuer la taille de l'image projetée.
20	Volume +/-	Augmenter ou diminuer le volume
21	Page -	Utilisez ce bouton pour aller à la page précédente.
22	Page +	Utilisez ce bouton pour aller à la page suivante.
23	*Touches direc-tionnelles	Utiliser ▲ ▼ ◀▶ pour sélectionner un élément, ajuster votre sélectionner ou émuler une souris via USB.
24	Bouton R	Clic-droit de la souris.
25	Re-sync	Synchronise automatiquement le projecteur sur la source d'entrée.

* Lors de la connexion du projecteur sur un PC via le port USB de type B, les quatre touches directionnelles de la télécommande font automatiquement émulé une souris. Mais lorsque le menu OSD est lancé, les quatre touches directionnelles redeviennent des touches de sélection.

Connexion à l'ordinateur de bureau/ordinateur portable

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.
(*) Accessoire optionnel

1. Cordon d'alimentation
2. Câble RS232*
3. Câble VGA
4. Câble HDMI*

5. Câble USB Type B*

6. Câble d'entrée audio*

7. Câble de sortie audio*
8. Câble de sortie VGA*

Connexion du projecteur

Se connecter à une carte mémoire

(Uniquement pour les modèles focale courte)

1. Cordon d'alimentation
2. Carte SD*
3. Stockage USB*

Se connecter à un réseau

(Uniquement pour les modèles focale courte)

1. Cordon d'alimentation
2. Câble de réseau*
3. Dongle Wi-Fi* (pour la fonctionnalité réseau sans fil)

Connexion aux sources vidéo

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

(*) Accessoire optionnel

1. Cordon d'alimentation
2. Câble S-Vidéo*
3. Câble VGA
4. Câble HDMI
5. Câble vidéo composite*
6. Câble/RCA Audio*
7. Câble/RCA Audio*
8. Adaptateur 15 broches 3 RCA composante/HDTV*
9. Câble composante 3 RCA*

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

Quand le mode d'alimentation (veille) est réglé sur Eco (> 0.5W) et le projecteur est en veille les sorties audio, VGA et RJ45 sont désactivées.

1. Brancher le cordon d'alimentation au projecteur et à la source de courant. Une fois connecté, la LED Sous Tension / Veille s'allumera (couleur ambre).
2. Appuyer sur ⬆ sur le panneau de contrôle ou la télécommande. La LED Sous Tension / Veille s'allumera (couleur bleue).
   L'écran de démarrage s'affichera en environ 3 secondes. La première fois que vous utilisez un projecteur, il se peut que l'on vous demander votre langue préférée et le mode d'économie d'énergie.
3. Allumer et connecter le signal source que vous voulez afficher à l'écran (ordinateur, portable, lecteur vidéo, etc.). Le projecteur détectera la source automatiquement.
4. Si vous connectez plusieurs sources en même temps, pressez ◀→ sur le panneau de contrôle ou la touche de source sur la télécommande pour naviguer entre les entrées.

Si le projecteur ne cherche pas automatiquement une source, appuyez sur 📄 sur le panneau de contrôle ou sur le bouton Menu de la télécommande. Allez dans « OPTIONS » et réglez « Source Lock » sur « Off ».

Mise hors tension du projecteur

Le message « power off » disparaît si aucun bouton n'est pressé après 15 secondes.

1. Appuyez sur Ⓧ sur le panneau de contrôle ou la télécommande pour éteindre le projecteur. Le message suivant est affiché à l'écran.

1. Appuyez sur ⏻ à nouveau pour confirmer. Le projecteur ira en mode veille et la LED Sous Tension / Veille s'allumera (couleur ambre).

Si vous voulez allumer le projecteur, appuyez sur ⏻ pour redémarrer le projecteur.

1. Pour complètement éteindre le projecteur, déconnecter le cordon d'alimentation de la prise électrique.

Voyant d'avertissement

Des indicateurs d'avertissement s'allument et le projecteur s'éteint automatiquement dans les conditoins suivantes :

Contactez le centre de service le plus proche si le projecteur rencontre ses symptômes. Voir la section Dépannage pour plus d'information.

Le voyant « AMPOULE » est éclairé en orange et le voyant « MARCHE-ARRÊT/VEILLE » clignote en rouge.
Le voyant « TEMP » est éclairé en jaune vert et le voyant « MARCHE-ARRÊT/VEILLE » clignote en rouge. Ceci indique que le projecteur a surchauffé. Dans des conditions normales, le projecteur se rallumera une fois qu'il sera refroidi.
Le voyant « TEMP » clignote en jaune vert et le voyant « MARCHE-ARRÊT/VEILLE » clignote en rouge.

Débranchez le cordon d'alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d'avertissement s'allume de nouveau, contactez votre centre de service le plus proche pour de l'aide.

Réglage de l'image projetée

Réglage de la hauteur du projecteur

Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image.

1. Repérez le pied réglable que vous souhaitez régler sous le projecteur.
2. Tournez la bague de réglage vers la droite pour faire monter le projecteur ou dans le sens inverse pour le faire descendre. Répéter l'opération avec les autres pieds si besoin.

Bague de réglage de l'inclinaison

Pour régler la mise au point de l'image, faites pivoter l'anneau de mise au point jusqu'à ce que l'image soit nette.

Séries XGA : La mise au point du projecteur opère à des distances comprises entre 1,64 et 8,2 pieds (0,5 et 2,5 mètres).
Séries XGA : La mise au point du projecteur opère à des distances comprises entre 1,64 et 8,2 pieds (0,5 et 2,5 mètres).

Bague de réglage de la focale

Bague de réglage de la focale

Séries XGA : Taille de l'image projetée entre 1,0 et 4,99 mètres (de 39,3" à 196,5').
Séries WXGA : Taille de l'image projetée entre 1,1 et 5,66 mètres (de 44,6" à 222,8').

Utilisation du projecteur

XGA

Longueur diagonale(pouces) taille de l'écran 4:3	Taille de l'écran W x H				Distance de projection (D)				Balance (Hd)
	(m)		(pouces)		(m)		(pied)
	Largeur	Hauteur	Largeur	Hauteur	large	télé	large	télé	(m)	(pied)
40,00	0,81	0,61	31,89	24,02	0,50	0,50	1,64	1,64	0,09	0,30
60,00	1,22	0,91	48,03	35,83	0,80	0,80	2,62	2,62	0,14	0,45
70,00	1,42	1,07	55,91	42,13	0,90	0,90	2,95	2,95	0,16	0,53
80,00	1,63	1,22	64,17	48,03	1,00	1,00	3,28	3,28	0,18	0,60
90,00	1,83	1,37	72,05	53,94	1,10	1,10	3,61	3,61	0,21	0,67
100,00	2,03	1,52	79,92	59,84	1,30	1,30	4,26	4,26	0,23	0,75
120,00	2,44	1,83	96,06	72,05	1,50	1,50	4,92	4,92	0,27	0,90
150,00	3,05	2,29	120,08	90,16	1,90	1,90	6,23	6,23	0,34	1,13
180,00	3,66	2,74	144,09	107,87	2,30	2,30	7,54	7,54	0,41	1,35
250,00	5,08	3,81	200,00	150,00	3,20	3,20	10,50	10,50	0,57	1,87
300,00	6,10	4,57	240,16	179,92	3,66	3,66	12,01	12,01	0,69	2,25

Ce tableau est à but informatif seulement.

WXGA

Longueur diagonale (pouces) taille de l'écran 16:10	Screen Size W x H				Projection Distance (D)				Offset (Hd)
	(m)		(inch)		(m)		(feet)
	Width	Height	Width	Height	wide	tele	wide	tele	(m)	(feet)
40,00	0,86	0,54	33,86	21,26	0,40	0,40	1,31	1,31	0,07	0,22
60,00	1,29	0,81	50,79	31,89	0,70	0,70	2,30	2,30	0,10	0,33
70,00	1,51	0,94	59,45	37,01	0,80	0,80	2,62	2,62	0,12	0,38
80,00	1,72	1,08	67,72	42,52	0,90	0,90	2,95	2,95	0,13	0,44
90,00	1,94	1,21	76,38	47,64	1,00	1,00	3,28	3,28	0,15	0,49
100,00	2,15	1,35	84,65	53,15	1,10	1,10	3,61	3,61	0,17	0,55
120,00	2,58	1,62	101,57	63,78	1,30	1,30	4,26	4,26	0,20	0,66
150,00	3,23	2,02	127,17	79,53	1,70	1,70	5,58	5,58	0,25	0,82
180,00	3,88	2,42	152,76	95,28	2,00	2,00	6,56	6,56	0,30	0,98
250,00	5,38	3,37	211,81	132,68	2,80	2,80	9,18	9,18	0,42	1,37
300,00	6,46	4,04	254,33	159,05	3,36	3,36	11,03	11,03	0,50	1,64

Ce tableau est à but informatif seulement.

Projeter une image

Quand le projecteur est allumé, il cherche automatiquement les périphériques connectés.

Une fois qu'un périphérique est détecté, le projecteur affichera l'image ou le menu de la source, comme présenté ici :

Seules les sources sélecitonnées dans le menu correspondant seront cherchées automatiquement par le projecteur.
Le nombre de sources recherchées automatiquement peut influencer le temps pris par le projecteur pour finir la recherche.

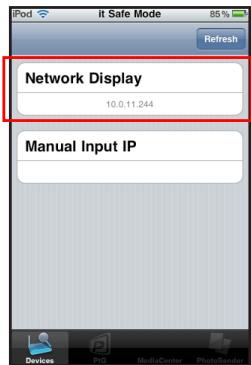

Affichage réseau : quand un réseau local ou sans fil est détecté (cf. « se connecter au réseau » page 15).

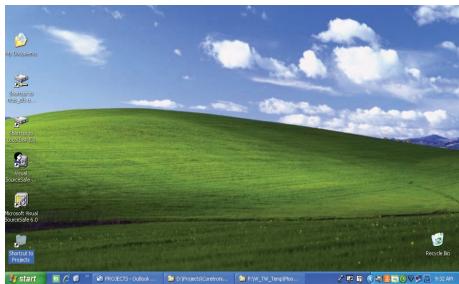

▶ Affichage USB : Quand un ordinateur est connecté par le port mini USB du projecteur (cf. « Mode affichage USB » dans le manuel des Fonctions avancées).

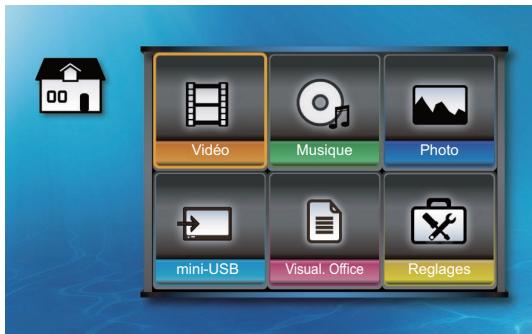

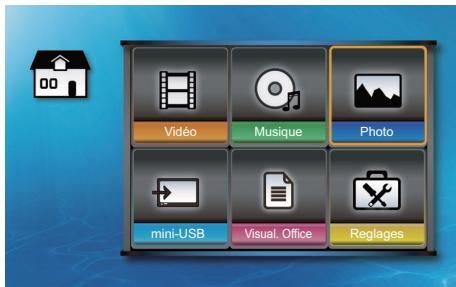

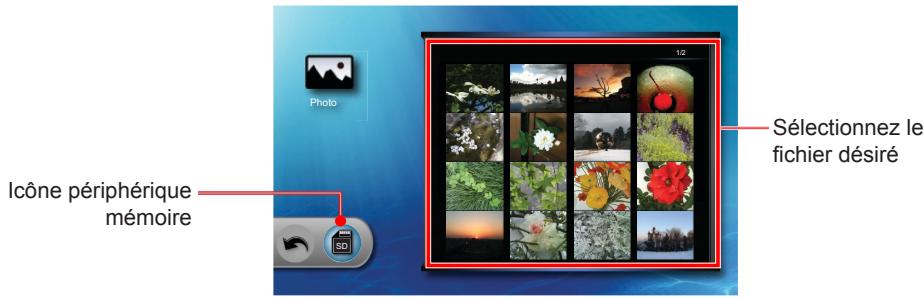

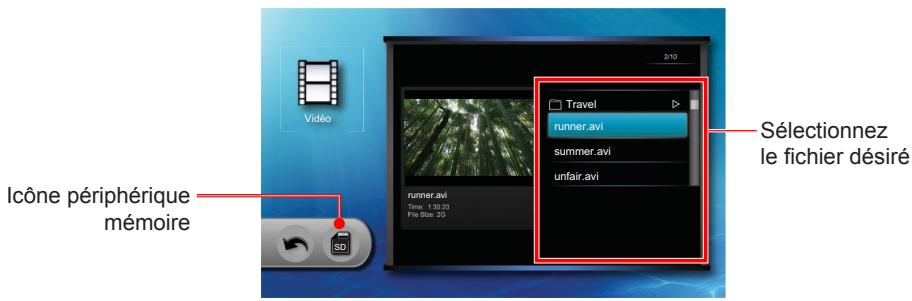

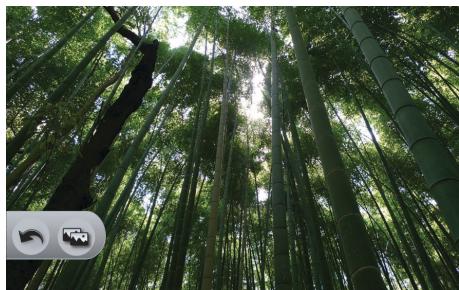

▶ Affichage carte mémoire : Quand une carte SD ou mémoire est détectée (cf. « Affichage carte mémoire » dans le manuel des Fonctions avancées).

(Network Display, USB Display et Memory Drive Display sont disponible uniquement sur les modèles à focale courte)

Changer la source

Si la source désirée n'est pas incluse dans le menu de recherche automatique (voir menu source) ou si plus d'une source est connectée, vous pouvez changer la source manuellement :

Appuyer sur le bouton de source sur la télécommande.
Appuyer à plusieurs reprises sur ←→ sur le panneau de contrôle.
Appuyer à plusieurs reprises sur le bouton Source de la télécommande.

Rafraîchir les sources

Quand le projecteur est allumé et une nouvelle source est connectée, pressez ☐▶ Sur le panneau de contrôle ou le bouton Re-Sync de la télécommande pour actualiser et synchroniser le projecteur avec les sources.

Menus d'affichage à l'écran

Le projecteur dispose d'un affichage à l'écran multilingue qui vous permet de faire des réglages d'image et de modifier les paramètres de votre projecteur.

Comment utiliser

1. Pour ouvrir le menu, pressez ⊖ sur le panneau de contrôle ou Menu sur la télécommande.
2. Quand le menu est affiché, utilisez les boutons ◀▶ pour sélectionner un élément dans le menu principal.
3. Quand un menu est en surbillance, appuyer sur ← ou Entrée pour entrer dans le sous menu.
4. Utilisez les touches ▲▼ pour sélectionner l'élément voulu et ajuster les paramètres avec les touches ◀▶.
5. Appuyer sur ← pou Entrée pour confirmer. L'écran reviendra au menu principal.
6. Pour quitter, pressez sur 📄 ou Menu à nouveau. Le menu fermera et le projecteur sauvegardera automatiquement les nouveaux paramètres.

Réglage des paramètres

Arborescence du menu

Main Menu	Sub Menu		Settings
IMAGE	Mode Affichage		Présentation / Lumineux / Film / sRVB / Tableau noir / Salle de classe / Utilisateur / Trois dimensions
	Luminosité		-50~50
	Contraste		-50~50
	Netteté		1~15
	^1 Couleur		-50~50
	^1 Teinte		-50~50
	Avancé	Gamma	Film / Vidéo / Graphique / PC
		BrilliantColorTM	0~10Note : BrilliantColorTM est désactivé et grisé en mode Film/sRGB
		Temp. Couleur	Chaud / Moyen / Froid
		Couleur	Tendance Rouge / Gain Vert / Gain Bleue / Tendance Rouge / Tendance Vert / Tendance Bleue / Cyan / Magenta / Jaune / Remise à zéro
		Echelle Chroma.	AUTOMATIQUE / RGB / YUV
			AUTOMATIQUE / RGB (0-255) / RGB (16-235) / YUV
		Source d'Entrée	VGA / S-Video / Vidéo / HDMI / Flash Drive*/ Network Display* / USB Display**For Short Throw models only
		Quitter
AFFICHER	Format		4:3 / 16:9-I / 16:9-II or 16:10 (ZW210ST) / LBX (ZW210ST) / Natif / AUTOMATIQUE
	Masquage		0~10
	Zoom		-5~25
	Déplacement H		-50~50
	Déplacement V		-50~50

Réglage des paramètres

Main Menu	Sub Menu		Settings
AFFICHER	Trapèze V		-40~40
	Trois dimensions	Mode 3D	Arrêt / Lien DLP / IR
		^3 Invers. Sync 3D	Marche / Arrêt

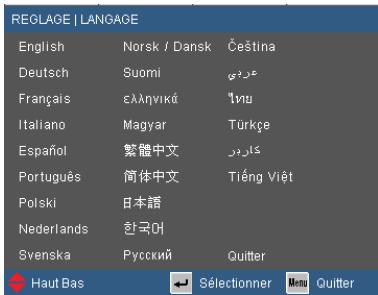

REGLAGE	Langue		English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/Dansk / Polski / Русский / Suomi / ελληνικά / Magyar / Čeština / فارسي / 繁體中文 / 简体中文 / 日本語 / 한국어 / ไทย / Türkçe / Tiếng Viêt
	Projection
	Pos. Menu
	^2 Type d'écran		16:10 / 16:9 (WXGA only)
	Network	Network State	Read-Only
		DHCP	Read-Only
		IP Address	Read-Only
		Subnet Mask	Read-Only
		Gateway	Read-Only
		DNS	Read-Only
		Apply	Oui / Non
		Quitter
	^4 Signal	Automatique	Marche / Arrêt
		Suivi	0~31
		Fréquence	-5~5
		Position Horiz.	-5~5
		Position Vert.	-5~5
		Quitter
	Sécurité	Sécurité	Marche / Arrêt
		Changer mot passe
		Quitter

Réglage des paramètres

Main Menu	Sub Menu		Settings
REGLAGE	ID Projecteur		0~99
	Muet		Marche / Arrêt
	Volume		0~100
	Avancé	Logo	Optoma / Neutre / Utilisateur
		Capture logo
		Closed Captioning	Arrêt / CC1 / CC2
OPTIONS	Verr. Source		Marche / Arrêt
	Haute Altitude		Marche / Arrêt
	Info Cachées		Marche / Arrêt
	Clavier Verrouillé		Marche / Arrêt
	Couleur Arr Plan		Noir / Rouge / Bleu / Vert
	Mire		Aucun / Grille
	Avancé	Allumage direct	Marche / Arrêt
		Arrêt Auto (min)	0~100
		Sécurité Horloge	0~100
		Power Mode (Standby)	ECO / Actif
		Mode Brillant	Lumineux / ECO / Eco+
	Quitter
	Remise à zéro

Veuillez noter que le menu à l'écran (OSD) peut varier selon le type de signal sélectionné et le modèle du projecteur en votre possession.
(1) « Couleur » et « Teinte » sont disponibles uniquement en mode Vidéo.
(2) 16:9 ou 16:10 dépend du paramètre « Type d'écran » (seulement pour le modèle WXGA).
(3) « Invers. sync 3D » est seulement disponible lorsque Trois dimensions est activé.
(4) « Signal » est disponible uniquement avec un signal analogique VGA (RGB).
(5) « Flash Drive », « Network Display » et « USB Display » sont disponible uniquement sur les modèles à focale courte.


Mode Affichage

Le projecteur vient avec des réglages par défaut pour de nombreux types d'images. Sélectionnez un mode d'affichage approprié selon votre source.

Présentation : bonnes couleurs et luminosité réglées pour une entrée PC.
Lumineux : luminosité maximale pour l'entrée PC.
▶ Film : Pour le home cinéma.
sRGB : Couleurs précises standardisées.
Tableau : pour obtenir les meilleurs paramétrages de couleurs lorsque la projection a lieu sur un tableau vert.
Salle de classe : ce mode est recommandé pour une projection en salle de classe.
Utilisateur : Réglages de l'utilisateur.
3D : recommandé si le mode 3D est activé. Les réglages faits par l'utilisateur seront sauvegardées dans ce mode.

Réglage des paramètres

Les fonctions « Saturation » et « Teinte » sont disponibles uniquement dans le mode Vidéo.

Luminosité

Règle la luminosité de l'image.

Appuyez sur ◀ pour assombrir l'image.
Appuyez sur▶ pour éclaircir l'image.

Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l'image.

Appuyez sur ◀ pour baisser le contraste.
Appuyez sur ▶ pour augmenter le contraste.

Netteté

Règle la netteté de l'image.

Appuyez sur ◀ pour baisser la netteté.
Appuyez sur ▶ pour augmenter la netteté.

Couleur

Ajuster les couleurs de l'image.

Appuyez sur ◀ pour baisser la saturation des couleurs de l'image.
Appuyez sur ▶ pour augmenter la saturation des couleurs de l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur ◀ pour augmenter la quantité de vert dans l'image.
Appuyez sur ▶ pour augmenter la quantité de rouge dans l'image.

IMAGE | Avancé

Gamma

Ceci vous permet de choisir une table de gamma qui a été ajustée pour vous procurer la meilleure qualité d'image pour l'entrée.

▶ Film : pour le home cinéma.
▶ Vidéo : pour la source vidéo ou TV.
▶ Graphique : pour la source image.
PC : pour la source ordinateur ou PC.

BrilliantColor™

Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l'image. Les valeurs peuvent aller de « 0 » à « 10 ». Si vous préférez une image plus lumineuse, réglez vers le paramètre maximal. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimal.

Temp. Couleur

L'image paraît plus froide si elle est réglée sur une température froide et semble plus chaude si elle est réglée sur une température chaude.

Couleur

Sélectionner ← pour aller dans le menu Saturatin et utiliser

▲ ou ▼ pour choisir un élément.

• Rouge/Vert/Bleu/Cyan/Magenta/Jaune : Utilisez ▲ ou ▼ pour sélectionner les couleurs rouges, vert, bleu, cyan, magenta et jaune.
  Réinitialisation : Choisir ← pour revenir aux paramètres d'ajustement des couleurs d'usine.

Echelle Chroma.

Choisir une matrice de couleurs appropriées :

AUTO : sélectionner automatiquement une matrice de couleur
RGB : pour une matrice RGB
YUV : pour une matrice YCbCr ou YPbPR.

Source d'Entrée

Utilisez cette option pour activer ou désactiver les source d'entrée. Appuyez sur ← pour entrer dans le sous-menu et sélectionnez les sources désirées. Pressez Entrer pour terminer votre sélection. Le projecteur ne recherchera pas les entrées désélectionnées.

AFFICHER

Format

Utilisez cette fonction pour choisir le format d'image souhaité.

XGA

4:3: Ce format est pour des sources d'entrée 4×3.
16:9-I : Ce format est pour des sources d'entrée 16×9, par exemple les TV HD et les DVD avancés pour TV à grand écran. (576i/p)
16:9-II : Ce format est pour des sources d'entrée 16×9, par exemple les TV HD et les DVD avancés pour TV à grand écran. (480i/p)
Natif : Ce format affiche l'image originale sans aucune mise à l'échelle.
AUTO : Sélectionne automatiquement le format d'affichage approprié. Lorsque l'entrée est 4:3, l'image est affichée en 4:3. Lorsque l'entrée est 16:9 ou plus, l'image est affichée en 16:9-I.

WXGA

4:3 : Format ini untuk sumber masukan 4×3.
16:9 : Ce format est pour des sources d'entrée 16×9, par exemple les TV HD et les DVD avancés pour TV à grand écran.

Réglage des paramètres

16:9 ou 16:10 : dépend du paramètre « type d'écran ». Uniquement pour le modèle WXVGA.

16:10 : Ce format est pour des sources d'entrée 16×10, comme les écrans larges d'ordinateurs portables.
LBX : Ce format est pour une source au format Boîte aux lettres, non 16×9 et pour les utilisateurs qui utilisent un objectif 16×9 externe pour afficher un format d'image de 2,35:1 en utilisant une résolution pleine.
Natif : Ce format affiche l'image originale sans aucune mise à l'échelle.
AUTO : Sélectionne automatiquement le format d'affichage approprié.

Ecran 16:10	480i/p	576i/p	1080i/p	720p	PC
4:3	1066 x 800 centre
16:10	1280 x 800 centre
LBX	Jusqu'à 1280 x 960, puis centre l'image en 1280 x 800 pour l'affichage.
Natif	Centré à l'échelle 1:1.		Affichage à l'échelle 1:1 1280 x 800	1280 x 720 centré	Centré à l'échelle 1:1.

16:9 Screen	480i/p	576i/p	1080i/p	720p	PC
4:3	960 x 720 centre
16:9	1280 x 720 centre
LBX	Jusqu'à 1280 x 960, puis centre l'image en 1280 x 720 pour l'affichage.
Natif	Centré à l'échelle 1:1.		Affichage à l'échelle 1:1 1280 x 720	1280 x 720 centré	Centré à l'échelle 1:1.

Masquage

Appuyez sur ◀ pour réduire le masque de bordure d'une image.
Appuyez sur ▶ pour augmenter le masque de bordure d'une image.

Réglage des paramètres

Zoom

Appuyez sur ◀ pour réduire la taille d'une image.
Appuyez sur ▶ pour agrandir une image sur l'écran de projection.

Déplacement H

Déplace la position de l'image projetée horizontalement.

Déplacement V

Déplace la position de l'image projetée verticalement.

Trapèze V

Appuyez sur ◀ ou ▶ pour régler la distorsion verticale de l'image. Si l'image a une forme de trapèze, cette option peut vous aider à la rendre plus rectangulaire.

AFFICHER | Trois dimensions

Le mode 3D est automatiquement activé quand la source est à 120 Hz.
« Invers. sync 3D » est seulement disponible lorsque 3D est activé.
Sources Trois dimensions compatibles, un contenu Trois dimensions et des lunettes Trois dimensions actives sont nécessaires pour une visualisation en Trois dimensions.

Trois dimensions

Utilisez cette fonctionnalité pour activer l'affichage 3D.

Off : désactive l'affichage 3D.
DLP-Link : active l'affichage 3D en mode DLP.
IR : Sélectionnez « IR » afin d'utiliser des paramètres optimisés pour les images 3D à base d'IR.

Invers. Sync 3D

• Sélectionnez « On » pour inverser le contenu des cadres gauche et droite.
• Sélectionnez « Désactiver » pour afficher le contenu par défaut des trames.

Réglage des paramètres

REGLAGES

Le bureau arrière et le plafond arrière doivent être utilisés avec un écran dépoli.

Langue

Sélectionner a langue du menu. Appuyez sur ◀ ou ▶ pour entrer dans le sous menu puis ▲ ou ▼ pour sélectionner votre langue préférée. Appuyez sur « Entrée » pour finaliser la sélection.

Projection

C'est la sélection par défaut. L'image est projetée droit sur l'écran.

Quand sélectionnée, l'image apparaîtra renversée.

Réglage des paramètres

« Type d'écran » est uniquement pour le mode WXGA.

Avant Plafond

Quand sélectionnée, l'image tournera à l'envers.

Arrière Plafond

Quand sélectionnée, l'image apparaîtra renversée dans la position à l'envers.

Pos. Menu

Choisissez la position du menu sur l'écran d'affichage.

Type d'écran

Choisissez le type d'écran : 16:10 ou 16:9.

Réseau

Voir « Installation | Réseau » page 41.

Signal

Voir « Installation | Signal » page 38.

Sécurité

Voir « Installation | Sécurité » page 39.

ID Projecteur

Utilisez cette fonctionnalité pour paramétrer la définition de l'ID projecteur. Cet ID est utilisé pour identifier et contrôler un projecteur quand plusieurs sont connectés via RS-232. L'ID du projecteur peut aller de 0 à 99. Veuillez vous référer à la section « Liste des fonctions du protocole RS232 » page 47 pour la liste complète des commandes RS232.

Muet

Choisissez « On » pour désactiver le son.
Choisissez « Off » pour activer le son.

Volume

Appuyez sur ◀ pour baisser le volume.
Appuyez sur ▶ pour augmenter le volume.

REGLAGES | Avances

Pour capturer un logo avec succès, assurez-vous que l'image à l'écran ne dépasse pas la résolution native du projecteur (XGA : 1024 x 768 ou WXGA : 1280 x 800).

Logo

Utilisez cette fonction pour sélectionner l'écran de démarrage désiré. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.

Optoma : L'écran de démarrage par défaut.
Utilisateur : utilise la picture sauvegardée de la fonctionnalité « Capture de logo ».

Capture Logo

Sélectionner ← pour capturer l'image actuellement affichée à l'écran et la sauvegarder en tant que logo « Utilisateur ».

Légendage

Utiliser cette fonctionnalité pour activer ou désactiver les captures fermées. La source connectée doit gérer les captures fermées.

Arrêt : Sélectionnez « Arrêt » pour désactiver la fonction de sous-titrage.
CC1 : Langue CC1 : Anglais Américain.
CC2 : Langue CC2 (dépend de la chaîne TV de l'utilisateur) : espagnol, français, portugais, allemand, danois.

REGLAGE | signa

« Signal » est disponibles uniquement en signal analogique VGA (RGB).

AUTOMATIQUE

Sélection automatique du signal. Si vous utilisez cette fonction, les options phase et fréquence sont grisées. Si le signal n'est pas choisi automatiquement, l'utilisateur pourra définir ces options manuellement. Les paramètres de signal prendront effet quand le projecteur sera allumé à nouveau.

Suivi

Synchronise la fréquence du signal de l'affichage avec la carte graphique. Si l'image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger.

Fréquence

Modifie la fréquence des données d'affichage pour correspondre à la fréquence de la carte graphique de votre ordinateur. N'utilisez cette fonction que si l'image semble papilloter verticalement.

Position Horiz.

Appuyez sur ◀ pour déplacer l'image vers la gauche.
Appuyez sur ▶ pour déplacer l'image vers la droite.

Position Vert.

Appuyez sur ◀ pour déplacer l'image vers le bas.
Appuyez sur ▶ pour déplacer l'image vers le haut.

REGLAGES | SECURITE

Sécurité

On : sélectionnez « on » pour que le projecteur vérifie le mot de passe au démarrage.
Off : sélectionnez « off » pour désactiver la fonctionnalité de mot de passe.

- Le mot de passe doit être composé de 4 chiffres.

Sécurité Horloge

Utilisez cette fonction pour régler la durée d'utilisation du projecteur (Mois/Jour/Heure). Vous devrez saisir à nouveau votre mot de passe lorsque ce délai sera passé.

Changer mot passe

Le mot de passe par défaut est « 1234 ». Pour changer le mot de passe, sélectionnez ← pour afficher l'écran « Entrer code de sécurité ».

Réglage des paramètres

1. Utilisez le pavé numérique de la télécommande pour entrer le mot de passe puis appuyez sur Entrée.
2. Renseignez le mot de passe désiré puis appuyez sur Entrée.
3. Re-saisissez le mot de passe pour confirmer.
4. Appuyez sur Entrée. Un message « Code de sécurité changé » apparaît. Le menu « code de sécurité » disparaîtra après quelques secondes.

Lorsque vous entrez un mot de passe incorrect 3 fois de suite, le projecteur s'éteint automatiquement.
Si vous avez oublié votre mot de passe, veuillez contacter le bureau local pour dépannage.

REGLAGES | Réseau

(Uniquement pour les modèles focale courte)

Statut du réseau

Affiche le statut réseau. Lorsque le projecteur est connecté, vous pouvez y accéder à travers un navigateur web.

Quand les paramètres IP sont changés, les modules multimédias (incluant affichage USB, affichage réseau et fonctionnalités liées à un lecteur flash) vont redémarrer, et le processus va prendre entre 60 et 90 secondes.

DHCP

Utilisez cette fonction pour configure la connexion réseau du projecteur.

On : assigne automatiquement une adresse IP grâce à un serveur DHCP.
Arrêt : Assigner manuellement une adresse IP.

Adresse IP

Si DHCP est sur « off », utilisez cette fonction pour entrer une adresse IP. Pressez sur ◀ ou ▶ pour naviguer entre les cases et pressez ▲ ou ▼ pour ajuster les valeurs.

Masque s.-réseau

Si DHCP est sur « off », entrez une valeur pour un masque sous-réseau. Pressez sur ◀ ou ▶ pour naviguer entre les cases et pressez ▲ ou ▼ pour ajuster les valeurs.

Passerelle

Si DHCP est sur « off », entrez une valeur pour la passerelle réseau par défaut. Pressez sur ◀ ou ▶ pour naviguer entre les cases et pressez ▲ ou ▼ pour ajuster les valeurs.

Réglage des paramètres

DNS

Si DHCP est sur « off », entrez une valeur DNS. Pressez sur ◀ ou ▶ pour naviguer entre les cases et pressez ▲ ou ▼ pour ajuster les valeurs.

Appliquer

Pressez «←» et choisissez « Oui » pour appliquer la sélection.

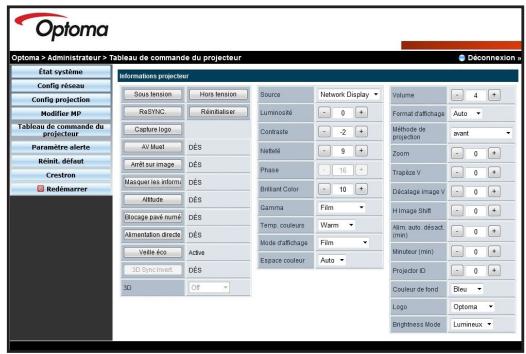

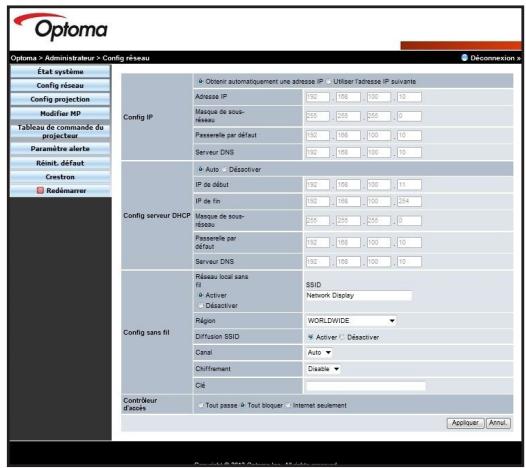

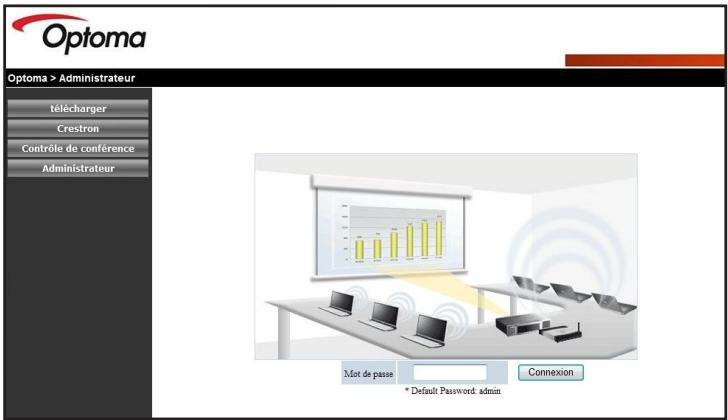

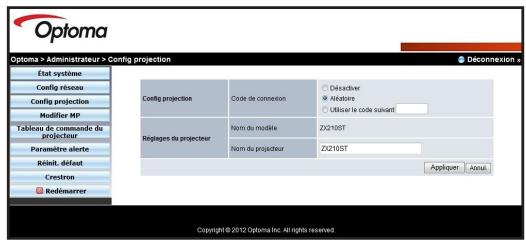

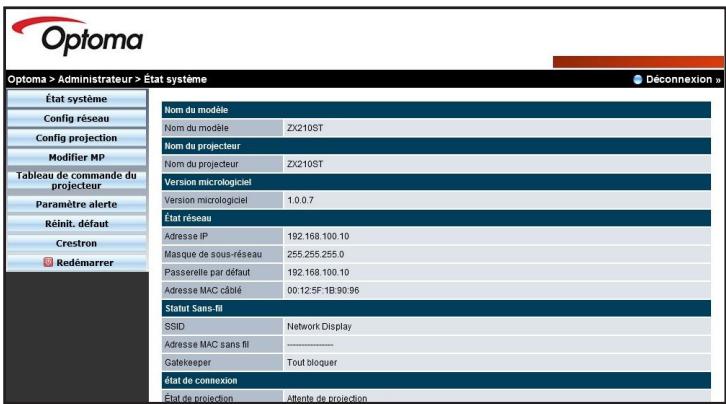

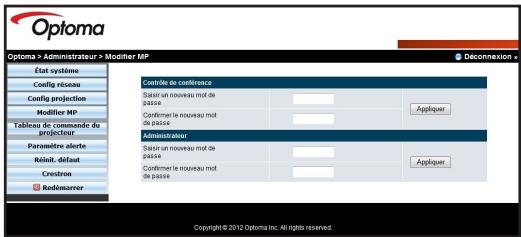

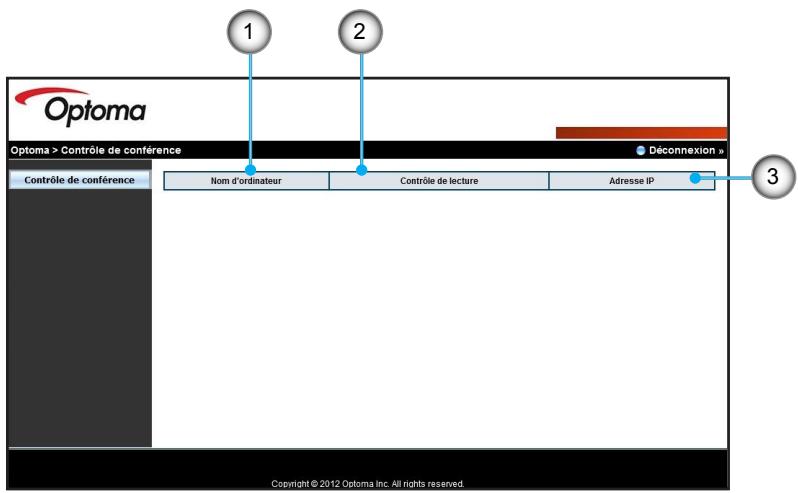

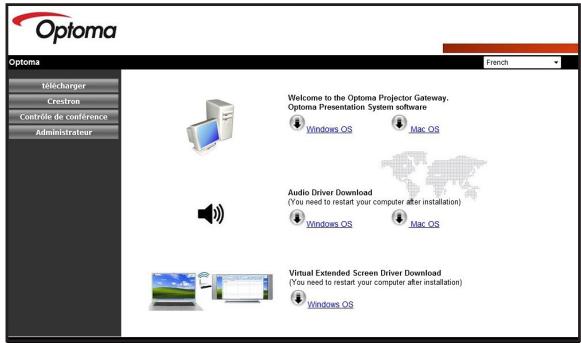

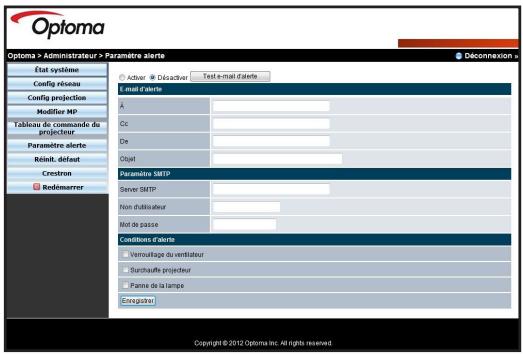

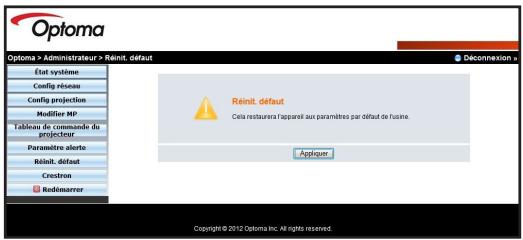

Voir « Comment utiliser un navigateur web pour contrôler votre projecteur », dans le manuel des Fonctions avancées.

Réglage des paramètres

OPTIONS

Le mode Haute altitude doit être activé lorsque le filtre à poussière est installé. Le filtre à poussière est facultatif et est in-utile dans certaines régions.

Pour débrancher le verrouillage clavier, pressez et maintenez ← sur le panneau de contrôle pendant secondes.

Verr. Source

On : le projecteur est verrouillé sur la source courante. Quand le projecteur est allumé, il ne cherchera pas automatiquement pour d'autres sources, même si la source actuelle est déconnectée.
Off : quand le projecteur est allumé, il cherchera automatiquement des signaux connectés.

Haute Altitude

Quand haute altitude est sur « on », les ventilateurs tournent plus vite. Cette fonctionnalité est utile en hautes altitudes où l'air est moins dense.

Info Cachées

On : sélectionnez « on » pour cacher les messages de statut.
On : sélectionnez « off » pour cacher les messages de statut.

Clavier Verrouillé

Quand la fonctionnalité de verrouillage est « on », le panneau de contrôle est verrouillé. Cependant, le projecteur peut toujours être manipulé avec la télécommande. Pour utiliser le panneau de contrôle,

Réglage des paramètres

désactivez la fonction.

Couleur Arr Plan

Utilisez cette fonctionnalité pour choisir une couleur d'arrière-plan quand aucun signal n'est disponible.

Mire

Pour lancer un motif de test.

Aucun : désactif les motifs de test.
Grille : test avec un motif en forme de grille.

Avancé

Utilisez cette fonctionnalité pour réinitialiser les paramètres aux valeurs d'usine.

OPTIONS | Avancé

Allumage direct

Sélectionnez « on » pour activer le mode Direct Power.

Le projecteur va automatiquement s'allumer une fois qu'une source électrique est disponible sans avoir besoin d'appuyer sur le bouton « ⏻ ».

Arrêt Auto (min)

Utilisez cette fonction pour définir le compte à rebours (en minutes). Si aucun signal source n'est reçu, le projecteur s'arrêtera après ce laps de temps.

Mode Veille (min)

Utilisez cette fonctionnalité pour définir un compte à rebours. Quand celui-ci arrive à zéro, le projecteur s'arrêtera, qu'il reçoive un signal ou non.

Mode Puissance (Veille)

Quand le mode d'alimentation (veille) est réglé sur Eco (> 0.5 W), les sorties audio, VGA et RJ45 sont désactivées.

ECO : sélectionnez « ECO » pour économiser sur les dissipations > 0,5 W.
Active : sélectionnez « active » pour retourner au mode veille normal.

Mode Lumineux

LUMINEUX : Choisissez « LUMINEUX » pour augmenter la luminosité.
ECO : sélectionnez « ECO » pour diminuer l'intensité lumineuse ce qui aura pour effet de réduire la consommation électrique et le bruit.
Eco+: Sélectionnez « Eco+ » pour automatiquement détecter le ratio de contraste de l'image affichée.

Commandes RS232 et Liste des Fonctions du Protocole RS232

Rôle de la broche RS232

La prise RS232 est reliée à la terre.

N° de Broche	Spéc. (du côté projecteur)
1	TXD
2	RXD
3	GND

Liste des Fonctions du Protocole RS232

1. Chaque commande ASCII est suivie d'un .

2. 0D est le code HEX pour en code ASCII.

Baud Rate : 9600

Data Bits: 8

Parity: None

Stop Bits: 1

Flow Control : None

UART16550 FIFO: Disable

Installation au plafond

Mise en garde :

1. Pour éviter d'endommager votre projecteur, utilisez uniquement un kit de montage plafond Optoma ou des kits semblables approuvés par le fabricant.
2. Assurez-vous de garder au moins 10 cm d'écart entre le plafond et le bas du projecteur.
3. Eviter d'installer le projecteur près d'une source chaude.

Veuillez noter que des dom-mages suite à une mauvaise installation annuleront la garantie.

1. Placez le projecteur à l'envers sur une surface plane.
2. Alignez les trois trous de montage et utilisez les trois vis de montage au plafond pour fixer le support au projecteur.

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ETATS-UNIS

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

[e-mail]

Canada

5630 Kennedy Road, Mississauga,

ON, L4Z 2A9, Canada

www.optoma.ca

905-361-2582

905-361-2581

[e-mail]

Europe

Téléphone réparations :

[phone]

[phone]

[phone]

Avis concernant les Réglementations & la Sécurité

Cet appendice liste les instructions générales concernant votre projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il ne peut être garanti qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour l'aide.

Avis : Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Mise en garde

Les changements et modifications non approuvés expressément par le fabricant pourraient annuler la compétence de l'utilisateur, qui est accordée par la FCC, à opérer ce projecteur.

Produit laser de classe 1

Conforme à 21 CFR 1040.10 et 1040.11 à l'exception des déviations conformément à l'avertissement laser No. 50, datée Juin 24, 2007.

IEC 60825-1:2007

Important!

Précautions laser

Ce projecteur est un appareil laser de classe 1 qui est conforme à la norme IEC 60825-1:2007.
Ce projecteur est doté de module laser. Son démontage ou sa modification sont très dangereux et ne doivent jamais être tentés.
Toute opération ou ajustement qui ne sont pas spécifiquement demandés par le guide de l'utilisateur crée un risque d'exposition à un rayonnement laser dangereux.

Conditions de Fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et
2. Tcet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne

• Directive EMC 2004/108/CE (comprenant les amendements)
  • Directive 2006/95/CE sur les faibles voltages
• Directive R & TTE 1999/5/CE (si le produit dispose de la fonction RF)

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.

Optoma®

Manuel des fonctions avancées

Table des matières

Affichage disque mémoire....3

Menu multimédia .... 3

Comment utiliser....3

Comment quitter le menu

Multimédia 3

Comment lire des vidéos ....4

Comment jouer de la musique......6

Comment lire un diaporama .....8

Comment visionner les documents . 10

Menu de configuration multimédia..12

Réglage vidéo....14

Réglage musique....15

Réglage du diaporama ....16

Information....17

Affichage USB 18

Mode affichage USB....18

Configuration minimale requise .... 19

Affichage réseau ....20

Pour les systèmes Windows......20

Pour MAC OS 21

Mode affichage réseau ......22

Activation du mode affichage

Réseau 22

Ouvrir Optoma Utility 23

Logiciel de présentation Optoma.24

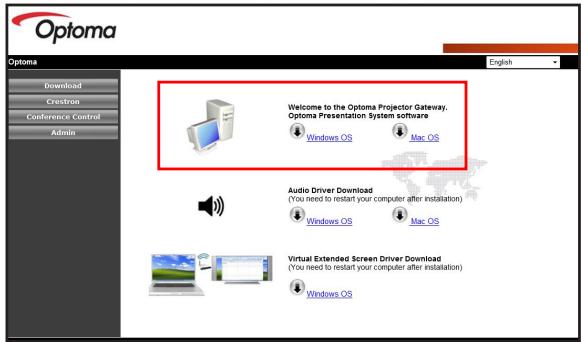

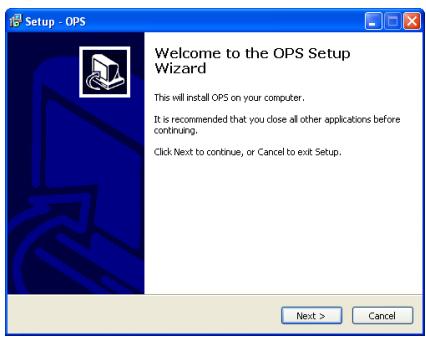

Téléchargement du logiciel......24

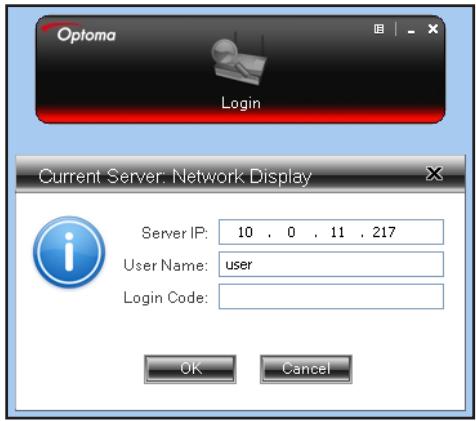

Login 26

Comment projeter une image? .....27

Utilisation du menu OPS....29

Utilisation du bureau distant .....31

Utilitaire Web : Contrôle de

Conférence 32

Utilitaire Web : Paramètres

administrateur 34

ADMIN | Sortie vidéo ......35

ADMIN | Changement de mots de passe ....36

ADMIN | Panneau de configuration..37

ADMIN | l'écran de réglage des alertes....38

ADMIN | Rétablir paramètres par défaut....39

ADMIN | Redémarrer le système..39

Crestron RoomView....40

Utilisation de Crestron RoomView...40

Affichage Smart Phone......42

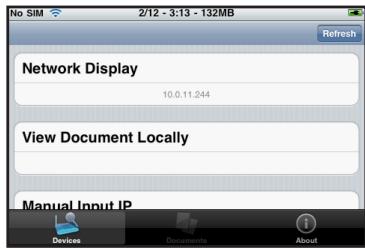

MobiShow 42

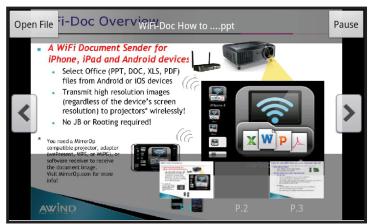

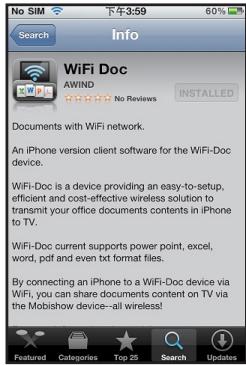

WiFi Doc 49

Annexes 54

PtG2 Converter....54

Utilisation de PtG2 Converter .....54

Format pris en charge : fichier PowerPoint ....54

Configuration requise....55

Limitations: 55

Dépannage 56

Modes de Compatibilité ......61

Compatibilité avec les ordinateurs ..61

Compatibilité avec les ordinateurs..62

Compatibilité Vidéo....62

Formats MultiMedia pris en charge....63

Vidéo....63

Photo 63

Audio....63

Microsoft Office Viewer......63

Menu multimédia

Le projecteur affiche les fichiers sauvegardées dans des périphériques mémoire tels que les carrtes SD ou les clés USB.

Quand le projecteur détecte un périphérique mémoire comme source acutelle, le menu multimédia est affiché.

Quand vous sélectionnez Quitter pour sortir du menu multimédia, la recherche de sources commencera par le signal VGA.

Comment utiliser

1. Pressez ▲ ▼ ◀ ou ▶ pour sélectionner des éléments dans le menu d'accueil multimédia.
2. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour entrer dans un sous-menu.
3. Pressez ▲ ▼ ◀ ou ▶ pour mettre en surbrillance les éléments du sous-menu.
4. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour confirmer la sélection.
5. Appuyez sur 📄 sur le panneau de commande ou Menu sur la télécommande pour revenir au menu d'accueil multimédia.

Comment quitter le menu Multimédia

1. Pressez ▲ ▼ ◀ ou ▶ pour mettre en surbrillance Quitter dans le menu d'accueil multimédia.
2. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande. Le projecteur commence à rechercher une source d'entrée connectée.

Comment lire des vidéos

1. Pressez ▲ ▼ ◀ ou ▶ pour mettre en surbrillance la Vidéo dans le menu d'accueil multimédia.

1. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour entrer dans le sous-menu Vidéo.
2. Si une carte SD et un lecteur flash USB sont connectés au projecteur en même temps, la pressez ◀ ou ▶ pour mettre en surbrillance le dispositif de mémoire et appuyez sur l'icône ← sur le panneau de commande ou Entrée sur la télécommande pour basculer entre les périphériques.

: Indique que la source actuelle est une carte SD.
: Indique que la source actuelle est un lecteur flash USB.

1. Pressez ▲ ▼ pour sélectionner le fichier que vous voulez jouer.

2. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour lire le fichier.

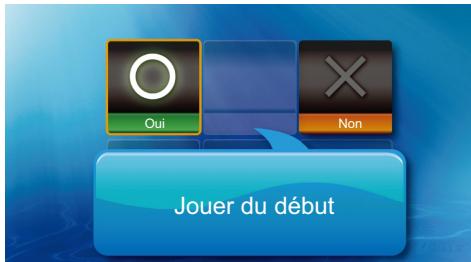

3. Si le fichier sélectionné est inachevé à cause d'une lecture précédente, l'écran ci-dessous apparaît. Sinon, passez à l'étape 7.

L'option jouer depuis le début peut être activée ou désactivée dans les paramètres vidéo.

• Sélectionnez «O» pour lire le fichier depuis le début.

• Sélectionnez « X » pour lire le fichier d'où il a cessé de jouer lors de la dernière lecture.

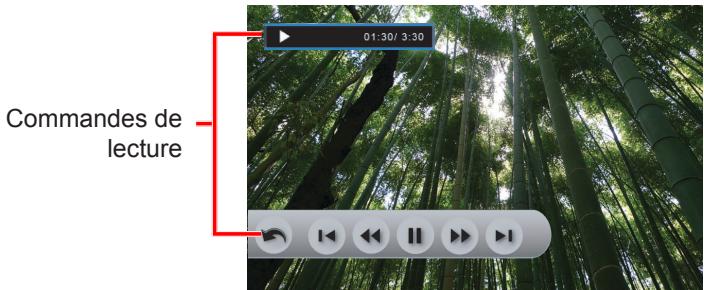

• L'écran de lecture apparaît.

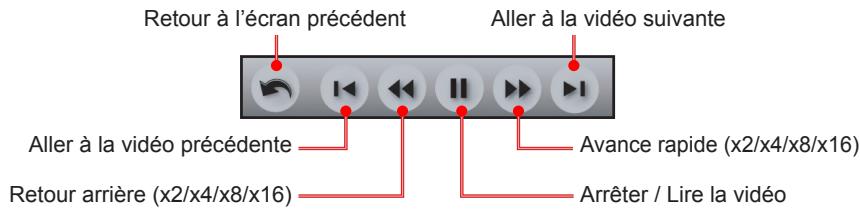

Les commandes de lecture disparaissent lorsqu'aucune touche n'est actionnée pendant 3 secondes. Appuyez sur n'importe quelle touche du panneau de commande ou de la télécommande pour afficher les commandes de lecture.

1. Pressez ◀ ou ▶ pour mettre en surbrillance les icônes de contrôle de la lecture et pressez ◀ sur le panneau de commande ou Entrée sur la télécommande pour valider l'opération.

1. Pressez ▲ ou ▼ pour ajuster le volume de lecture.

Comment jouer de la musique

1. Pressez ▲ ▼ ◀ ou ▶ pour mettre en surbrillance Musique dans le menu d'accueil multimédia.

1. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour entrer dans le sous-menu Musique.
2. Si une carte SD et un lecteur flash USB sont connectés au projecteur en même temps, la pressez ◀ ou ▶ pour mettre en surbrillance le dispositif de mémoire et appuyez sur l'icône ← sur le panneau de commande ou Entrée sur la télécommande pour basculer entre les périphériques.

: Indique que la source actuelle est une carte SD.
Indique que la source actuelle est un lecteur flash USB.

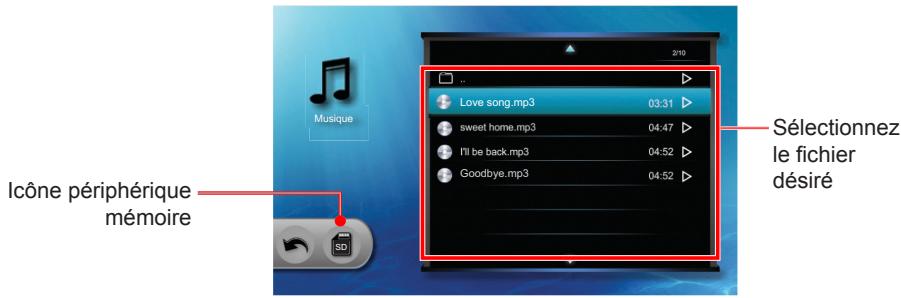

1. Pressez ▲ ou ▼ pour sélectionner le fichier que vous voulez jouer.
2. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour lire le fichier.

Affichage disque mémoire

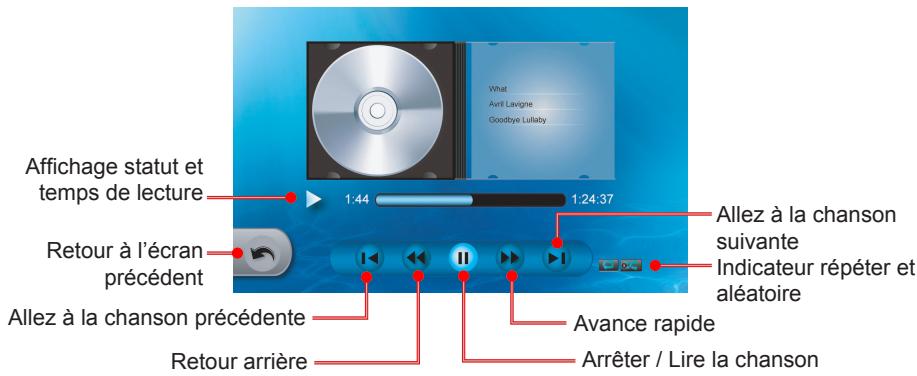

6. L'écran musique apparaît.

Pressez ◀ ou ▶ pour mettre en surbrillance les icônes de contrôle de la lecture et pressez ◀ sur le panneau de commande ou Entrée sur la télécommande pour valider l'opération.

7. Pressez ▲ ou ▼ pour ajuster le volume de lecture.

Les propriétés Répétition et Aléatoire peuvent être changées dans les paramètres Musique.

Comment lire un diaporama

1. Pressez ▲ ▼ ◀ ou ▶ pour mettre en surbrillance Photo dans le menu d'accueil multimédia.

1. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour entrer dans le sous-menu photo.
2. Si une carte SD et un lecteur flash USB sont connectés au projecteur en même temps, la pressez ◀ ou ▶ pour mettre en surbrillance le dispositif de mémoire et appuyez sur l'icône ← sur le panneau de commande ou Entrée sur la télécommande pour basculer entre les périphériques.

▶ : Indique que la source actuelle est une carte SD.
Indique que la source actuelle est un lecteur flash USB.

1. Pressez ▲ ▼ ◀ ou ▶ pour sélectionner le fichier que vous voulez voir en premier.

Affichage disque mémoire

1. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour lancer le diaporama.
2. L'écran du diaporama apparaît.

Contrôles Diaporama

Les commandes du diaporama disparaissent lorsque aucune touche n'est actionnée pendant 3 secondes. Appuyez sur n'importe quelle touche du panneau de commande ou de la télécommande pour afficher les commandes du diaporama

1. Presse ◀ ou ▶ pour mettre en surbrillance l'icône de diaporama et appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour activer ou désactiver le diaporama :

L'intervalle de diaporama peut être modifié dans la page paramètres diaporama.

: diaporama en cours
: arrête le diaporama

1. Pressez ▲ ou ▼ pour ajuster le volume de lecture.

Comment visionner les documents

Le projecteur prend en charge l'affichage de documents Word (*. Doc) et des fichiers PDF enregistrés dans un dispositif de stockage.

1. Pressez ▲ ▼ ◀ ou ▶ pour mettre en surbrillance Office Viewer dans le menu d'accueil multimédia.

1. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour entrer dans le sous-menu Office Viewer.
2. Si une carte SD et un lecteur flash USB sont connectés au projecteur en même temps, la pressez ◀ ou ▶ pour mettre en surbrillance le dispositif de mémoire et appuyez sur l'icône ← sur le panneau de commande ou Entrée sur la télécommande pour basculer entre les périphériques.

▶ : Indique que la source actuelle est une carte SD.
: Indique que la source actuelle est un lecteur flash USB.

1. Presse ▲ ou ▼ pour sélectionner le fichier que vous souhaitez afficher.

2. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour ouvrir le fichier.

3. L'écran Office Viewer apparaît.

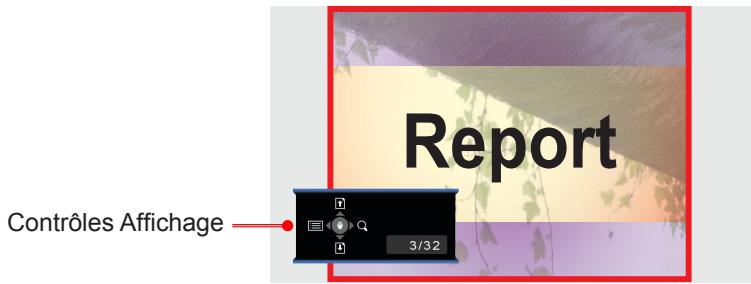

Les commandes d'affichage disparaissent lorsqu'aucune touche n'est actionnée pendant 3 secondes. Appuyez sur n'importe quelle touche du panneau de commande ou de la télécommande pour afficher les commandes de visualisation.

Comment utiliser les commandes d'affichage

Appuyez sur ▲ pour aller à la page précédente.
Appuyez sur ▼ pour aller à la page suivante.
Appuyez sur ◀ pour revenir à l'écran de la liste de documents.
Appuyez sur ▶ pour agrandir l'image.
Appuyez sur la touche ← du panneau de commande ou Entrée sur la télécommande pour passer en mode panoramique. En mode panoramique, appuyez sur ▲▼◀ ou ▶ pour naviguer dans le document.

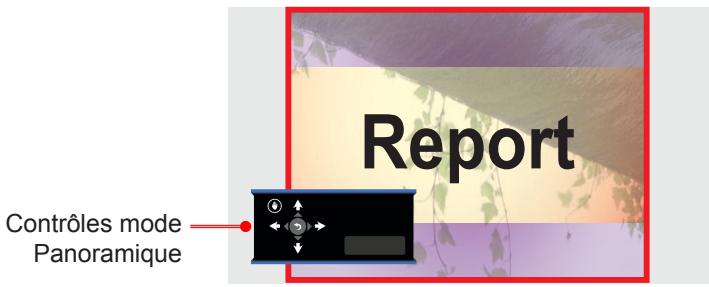

Pour quitter le mode panoramique, appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande.

Affichage disque mémoire

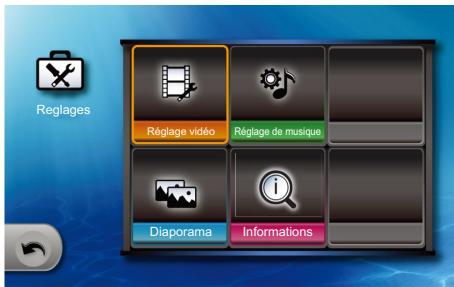

Menu de configuration multimédia

Utilisez le menu de configuration multimédia pour régler les paramètres multimédia.

1. Presse ▲ ▼ ◀ ou ▶ pour mettre en surbrillance Réglage dans le menu d'accueil multimédia.

1. Appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande pour entrer dans les Réglages.
2. Presse ▲ ▼ ◀ ou ▶ pour sélectionner un sous-menu, puis appuyez sur ← sur le panneau de commande ou Entrée sur la télécommande.

1. Pour régler un paramètre, utilisez ▲ ▼ ◀ ou ▶ pour sélectionner un élément puis appuyez sur le panneau de commande ou ← Entrée sur la télécommande pour basculer entre les paramètres.
2. Appuyez sur ⊖ sur le panneau de commande ou Menu sur la télécommande pour revenir au menu d'accueil multimédia.

Arbre de menu configuration multimédia

Menu de configuration	Sous Menu	Paramètres
Réglage vidéo	Répéter	Répéter tout / Répéter une fois / Ne pas répéter
	Type de navigation	Vignette / Liste
	Timer	Marche/Arrêt
Réglage musique	Répéter	Répéter tout / Répéter une fois / Ne pas répéter
	Aléatoire	Marche/Arrêt
Diaporama	Timer	-50 ~ 50
Information	Affiche les informations du projecteur

Affichage disque mémoire

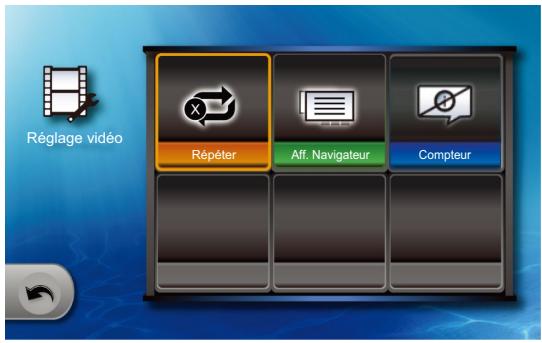

Réglage vidéo

Répéter

Utilisez cette fonction pour permettre la lecture vidéo en continu.

: Répéter tous les fichiers vidéo.
: Répéter un fichier vidéo.
: Ne pas répéter.

Aff. Navigateur

: Affiche les fichiers sous forme de vignettes.
: Affiche les fichiers dans une liste.

Compteur

: Afficher le message « Lecture à partir du début ? » avant de lire une vidéo qui n'est pas terminée depuis la lecture précédente.
: Désactive le message «Lecture à partir du début.

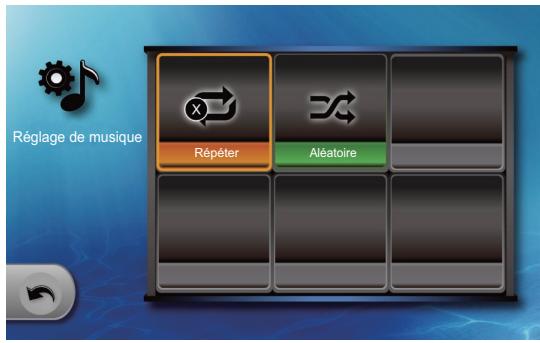

Réglage musique

Répéter

Utilisez cette fonction pour permettre la lecture audio en continu.

: Répéter tous les fichiers audio.
: Répéter un fichier audo.
: Ne pas répéter.

Aléatoire

: aléatoire activé.
: aléatoire désactivé.

Affichage disque mémoire

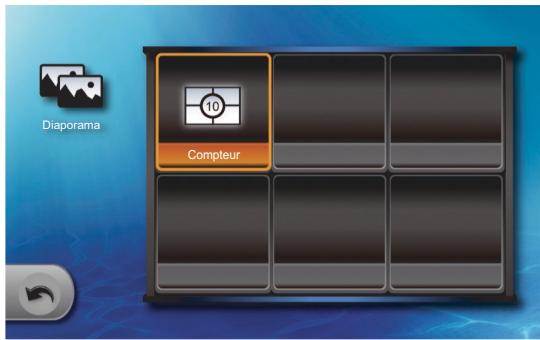

Réglage du diaporama

Compteur

Utilisez cette fonction pour régler l'intervalle du diaporama.

2 : 2 secondes d'intervalle entre les diapositives.
5 : 5 secondes d'intervalle entre les diapositives.
10 : 10 secondes d'intervalle entre les diapositives.

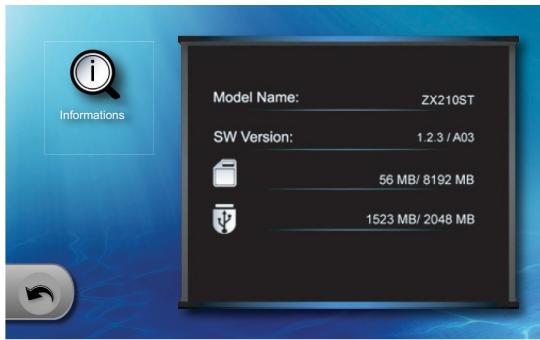

Information

Affiche le nom du modèle du projecteur, la version du logiciel et les informations du périphérique mémoire.

Mode affichage USB

Lorsque le projecteur détecte qu'un ordinateur est connecté via le port mini-USB, le projecteur passe en mode affichage USB et affiche l'écran suivant :

Suivez les instructions à l'écran pour établir la connexion USB et afficher l'écran de l'ordinateur à travers le projecteur.

Pour modifier le signal source, pressez ←→ sur le panneau de commande ou la touche de source de la télécommande.

Configuration minimale requise

Configuration requise

Processeur : Intel Dual Core 1,4 GHz ou supérieur
Mémoire : 1 Go de RAM
Disque : 10 Mo d'espace libre sur le disque
Carte graphique : nVIDIA ou ATI avec 64 Mo de VRAM ou plus

1. Alors que le moteur DSCP est actif, le niveau d'accélération matérielle de la carte graphique de l'ordinateur sera temporairement sur « aucun » pour une meilleure performance.
2. Si la lecture automatique a été désactivée sur le PC / ordinateur portable, les utilisateurs ont besoin pour trouver le CD-ROM et d'exécuter manuellement l'application DLUSB.
3. Les droits administrateur sont requis pour exécuter DLUSB via USB.
4. Si le PC / ordinateur portable est en sommeil ou d'hibernation (S3/S4/S5), les utilisateurs doivent exécuter l'application DLUSB de nouveau à partir du CD-ROM pour reprendre l'affichage via un port USB.
5. Les performances de projection de l'écran varient en fonction de la puissance de calcul du PC et peuvent aller jusqu'à 30 FPS à une résolution SVGA, 20 FPS avec une résolution XGA et 15 FPS avec WXGA (800).

6. Nécessité d'activer EmulationOnly = 1 pour résoudre le problème de chevauchement.

7. Problèmes connus :

8. Impossible de capturer le chevauchement DirectDraw/Direct3D
   Impossible de capturer plein écran OpenGL / DirectDraw
   Impossible de capturer la fenêtre de connexion Windows, bureau sécurisé UAC
   Media Player affichera un écran noir si EmulationOnly = 1

Pour les systèmes Windows

Caractéristiques

1. Capture d'écran sans pilote
2. Fonction de surveillance d'écran
3. Compatible Windows XP, Vista, 7 (32 bits, 64 bits)
4. Fonction de projection audio
5. Fonction de bureau à distance

Configuration requise

Processeur : Intel Dual Core 1,4 GHz ou supérieur (PowerPC n'est pas pris en charge)
Mémoire : 1 Go de RAM
Disque : 10 Mo d'espace libre sur le disque
Adaptateur graphique : nVIDIA ou ATI avec 64 Mo de VRAM ou plus
Système d'exploitation : Windows XP SP2/SP3 (32 et 64 - bits) / Vista (32 et 64-bit) / Windows 7 (32 et 64-bit)
WiFi: 802.11n

Pour MAC OS

Caractéristiques

1. Ecran miroir
2. Compatible MAC OS 10.5, 10.6, 10.7
3. Projection audio (en option, si le récepteur connecté est pris en charge)
4. Fonction de bureau à distance (en option, si le récepteur connecté est pris en charge)

Configuration requise

• Processeur : Intel Dual Core 1,4 GHz ou supérieur (PowerPC n'est pas pris en charge)
  Mémoire : 1 Go de RAM
  Disque : 10 Mo d'espace libre sur le disque
  Carte graphique : NVIDIA ou ATI avec 64 Mo de VRAM ou plus
  Système d'exploitation : MAC OS X 10.5, 10.6 (10,7 non compris)
  WiFi: 802.11n
  Modèles recommandés : MacBook après 21/01/2009 Toutes les séries de MacBook Pro Mac Book Air, après 08/06/2010

Mode affichage réseau

En mode affichage du réseau, le projecteur prend en charge la projection à distance à partir d'ordinateurs, de tablettes et des téléphones mobiles lorsqu'ils sont connectés à un réseau Ethernet ou sans fil. Alternativement, vous pouvez contrôler l'ordinateur à distance via le projecteur.

Vous pouvez vous connecter à la page Web Utility Optoma pour la projection à l'aide d'un navigateur Web ou télécharger le logiciel du Optoma Presenter pour la projection sans fil sur votre ordinateur de bureau.

Vous pouvez également contrôler et ajuster les paramètres de projection en utilisant Crestron RoomView.

Activation du mode affichage Réseau

1. Connexion au réseau (voir « Connexion au réseau » dans le Manuel de l'utilisateur du projecteur).
2. Le projecteur détecte automatiquement la connexion. Si ce n'est pas le cas, appuyez plusieurs fois sur ◀→sur le panneau de commande ou sur la touche Source sur la télécommande pour changer la source.
3. Une fois que le projecteur détecte la connexion, l'écran d'affichage réseau apparaît.

L'adresse IP générée par le projecteur varie en fonction de vos paramètres locaux de connexion réseau.

1. Prenez note du code d'utilisateur et adresse IP. Vous en aurez besoin pour vous connecter à la page web Optoma Utility (voir «Ouvrir Optoma Utility » à la page 23).

Ouvrir Optoma Utility

1. Connectez votre ordinateur au même réseau auquel le projecteur est connecté.
2. Lancez votre navigateur Web (par exemple Internet Explorer, Safari, Firefox, etc.).
3. Sur la barre d'adresse, tapez l'adresse IP notée de l'écran d'affichage réseau.

1. L'écran Optoma Utility Web s'ouvre.

Pour utiliser le logiciel de présentation Optoma, cliquez sur le système d'exploitation de votre ordinateur pour télécharger le logiciel (voir la section «Téléchargement du logiciel » à la page 24).
Pour utiliser Crestron RoomView, cliquez sur le menu Crestron sur le panneau de gauche (voir « Crestron RoomView » à la page 40).
Pour projeter des images à partir de quatre ordinateurs simultanément, cliquez sur Contrôle Conférence sur le menu du panneau de gauche (voir « Utilitaire Web : Contrôle de la Conférence » à la page 32).
Pour modifier les paramètres du projecteur par l'utilitaire Web, cliquez sur Admin dans le menu du panneau de gauche. Voir « Utilitaire Web : Paramètres administrateur » à la page 34 pour plus d'instructions.

Logiciel de présentation Optoma

Le logiciel de présentation Optoma (OPS) prend en charge la projection à distance d'un maximum de quatre ordinateurs simultanément. L'ordinateur doit être connecté sur le même réseau local auquel le projecteur et l'OPS sont installés. Vous pouvez également contrôler l'ordinateur connecté à distance à l'aide du projecteur.

Pour la première utilisation, téléchargez l'OPS depuis l'utilitaire web Optoma.

En fonction de votre système informatique, vous devrez peut-être télécharger un pilote audio. Cliquez sur le système d'exploitation de votre ordinateur et suivez les instructions à l'écran.
Le pilote audio ne s'applique que si « la qualité de projection » est sur « Normale ».
Les procédures de téléchargement ci-dessous sont basées sur Windows XP, des méthodes similaires s'appliquent aux autres systèmes d'exploitation.

Téléchargement du logiciel

1. Activer affiche réseau et ouvert l'utilitaire Web Optoma (voir « Mode affichage réseau », page 22).
2. Sur l'écran Utilitaire Web Optoma, cliquez sur le système d'exploitation de votre ordinateur pour lancer le téléchargement.

1. Cliquez sur Exécuter.

1. Le message suivant peut apparaître, cliquez sur Exécuter pour continuer.

1. Cliquez sur Suivant pour continuer.

1. Suivez les instructions à l'écran pour terminer l'installation.

Une fois l'installation terminée, le logiciel de présentation Optoma (OPS) se lance automatiquement et recherche le projecteur. Après que le projecteur soit détecté, l'écran de connexion apparaît.

Login

L'adresse IP du serveur et nom d'utilisateur sont automatiquement détectés par le logiciel.

1. Sur votre ordinateur, cliquez sur Démarrer > Programmes > Optoma > OPS. Ou, double-cliquez sur l'icône de l'OPS sur votre bureau pour lancer l'application.
2. Entrez le code de connexion prévu à l'écran affichage réseau (voir l'étape 3 de « Activation Mode affichage Réseau » à la page 22).
3. Cliquez sur OK.

Comment projeter une image?

Utiliser OPS

1	Code d’utilisateur		Affiche le code de connexion.
2	Menu	[###]	Cliquez ici pour afficher le menu de l’application.
3	Minimiser	[###]	Cliquez pour minimiser l’écran de l’application.
4	Fermer	[###]	Cliquez ici pour fermer l’application.
5	Panneau de commandes
	Plein écran	[###]	Cliquez pour projeter l’image en plein écran.
	Plein écran 1	[###]	Cliquez pour projeter l’image dans le coin supérieur gauche de l’écran.
	Plein écran 2	[###]	Cliquez pour projeter l’image dans le coin supérieur droit de l’écran.
	Plein écran 3	[###]	Cliquez pour projeter l’image dans le coin inférieur gauche de l’écran.
	Plein écran 4	[###]	Cliquez pour projeter l’image dans le coin inférieur droit de l’écran.
6	Stop	[###]	Cliquez ici pour arrêter la projection.
7	Pause	[###]	Cliquez pour mettre en pause la projection.
8	Signal	[###]	Clignote quand la projection est en cours.

Sur l'utilisation de l'écran de projection 4 en 1 :

Compatible avec Windows XP/Vista/7 et MacBook OS 10.5 et supérieur.
Lorsque vous utilisez la fonction de projection 4 en 1, la consommation processeur sera plus élevée qu'en mode plein écran.
Non compatible avec pas la projection audio et la fonctionnalité de bureau à distance en mode projection 4 en 1.

Resolution	Taux de rafraîchissement cible (FPS)
800 * 600	30 FPS
1024 * 768	20~30 FPS//En fonction de la capacité du SoC
1280 * 720	20~30 FPS//En fonction de la capacité du SoC
1280 * 800	20~30 FPS//En fonction de la capacité du SoC

Utilisation du menu OPS

Cliquez pour afficher le menu de l'application.

Pour utiliser la fonction « écran virtuel étendu », téléchargez le pilote à partir de l'utilitaire Web Optoma. Cliquez sur votre système d'exploitation pour commencer le téléchargement.

• Afficher le code de connexion : Cliquez ici pour afficher le code de connexion du projecteur dans le coin supérieur gauche de l'écran pendant 10 secondes.
  Web Admin : Ouvre l'utilitaire Web Optoma (voir «Ouvrir l'utilitaire Web Optoma» à la page 23.)
  ▶ Recherche serveur : Cliquez pour rechercher et vous connecter au projecteur.
  Qualité de projection : Sélectionnez la qualité de la projection : « Normal » pour accélérer la projection ou « Meilleure » pour une meilleure qualité mais à une vitesse plus lente. .
  Source de projection : Sélectionnez « Écran principal » pour projeter le bureau de l'ordinateur « Ecran virtuel étendu ».
  Envoyer Audio vers écran : Sélectionnez « Oui » pour diriger la sortie audio du projecteur. Le pilote audio doit être installé pour utiliser cette fonctionnalité.
  ▶ Profil de connexion : Sélectionnez « Enregistrer le profil actuel sous » pour enregistrer les paramètres de connexion actuels en tant que profil pour une utilisation ultérieure ou sélectionnez « Gérer mon profil » pour utiliser ou modifier un profil existant.
  Connexion Auto WiFi : active la découverte et la connexion automatique à un réseau wifi pour le projecteur.

Gestion énergie auto : activez pour autorise le projet à changer le plan d'alimentation de l'ordinateur à «performance la plus élevée » pour une meilleure qualité de projection.
Masquer l'interface utilisateur : pour cacher le panneau de contrôle d'OPS sur l'écran projeté.
Capture d'écran avancée : à cocher pour afficher le système d'exploitation ou les fenêtres pop-up sur l'écran de projection.
Faire un jeton OPS : Cliquez pour faire un jeton d'application de d'OPS. Un assistant de configuration apparaît, suivez les instructions à l'écran pour faire le jeton de d'OPS.

▶ Demande de copie sur le bureau : Cliquez pour créer un icône de raccourci OPS sur votre bureau.
À propos de : Cliquez sur pour afficher le logiciel et les informations réseau.
Quitter : Cliquez pour arrêter la connexion et fermer l'application.

Utilisation du bureau distant

Lorsque le projecteur et l'ordinateur sont connectés par le biais d'OPS, branchez un clavier standard USB ou une souris USB dans le port USB du projecteur pour contrôler à distance l'ordinateur.

Utilitaire Web : Contrôle de Conférence

La fonction de contrôle de conférence vous permet de contrôler la façon dont vous voulez projeter des images, jusqu'à quatre ordinateurs à l'aide de l'utilitaire Web Optoma.

1. Activer affichage réseau et ouvrez la page de l'utilitaire web Optoma (voir « Mode affichage réseau », page 22).
2. Sur le menu du panneau gauche, cliquez sur Contrôle de Conférence. L'écran Conférence apparaît.

1. Entrez le mot de passe (par défaut = « admin »).
2. Cliquez sur Login.

* Prend en charge jusqu'à 32 utilisateurs connectés au système en même temps.
Pour gérer la conférence, les utilisateurs doivent se connecter à la page de contrôle de conférence.
Si il y a un serveur proxy configuré dans le chez l'ordinateur client, les utilisateurs peuvent ne pas être en mesure d'accéder au serveur web.

Affichage réseau

L'écran de contrôle Conférence apparaît.

Utilisation du contrôle de Conférence

1	Nom de l’ordinateur		Dresse la liste des ordinateurs connectés au réseau par l’intermédiaire du logiciel de présentation Optoma (OPS).
2	Contrôle de lecture
	Plein écran		Cliquez pour projeter l’image en plein écran.
	Plein écran 1		Cliquez pour projeter l’image dans le coin supérieur gauche de l’écran.Remarque: Un bouton en surbrillance indique la position actuelle de la fenêtre de l’image projetée.
	Plein écran 2		Cliquez pour projeter l’image dans le coin supérieur droit de l’écran.
	Plein écran 3		Cliquez pour projeter l’image dans le coin inférieur gauche de l’écran.
	Plein écran 4		Cliquez pour projeter l’image dans le coin inférieur droit de l’écran.
3	Stop		Cliquez ici pour arrêter la projection.
4	Adresse IP		Affiche l’adresse IP de l’ordinateur connecté.

Utilitaire Web : Paramètres administrateur

Utilisez la fonction Admin de l'utilitaire Web Optoma afin de visualiser à distance et de modifier les paramètres du projecteur. Un mot de passe administrateur est nécessaire pour vous connecter.

1. Activer affichage réseau et ouvrez la page de l'utilitaire web Optoma (voir « Mode affichage réseau », page 22).
2. Sur le menu de gauche, cliquez sur Admin.

1. Entrez le mot de passe administrateur (par défaut = « admin »).
2. Cliquez sur Login. L'écran État du système s'affiche.

1. Cliquez sur le menu de gauche pour afficher l'écran.

ADMIN | Config

Voir « REGLAGE | Réseau » dans le Manuel de l'utilisateur du projecteur.
Quand les paramètres IP sont changés, les modules multimédias (incluant affichage USB, affichage réseau et fonctionnalités liées à un lecteur flash) vont redémarrer, et le processus va prendre entre 60 et 90 secondes.

L'écran de configuration du réseau s'affiche et vous permet de modifier les paramètres réseau du projecteur, comme la configuration IP, configuration du serveur DHCP, configuration sans fil, et GateKeeper.

Lorsque des modifications sont apportées, cliquez sur Appliquer pour enregistrer et appliquer les paramètres.

ADMIN | Sortie vidéo

Utilisez l'écran de configuration Sortie vidéo pour sélectionner l'option Mot de passe et configurer le nom du projecteur.

Lorsque des modifications sont apportées, cliquez sur Appliquer pour enregistrer et appliquer les paramètres.

ADMIN |

Changement de mots de passe

Utilisez l'écran Changement de mots de passe pour modifier le mot de passe de connexion pour le contrôle Conférence et l'accès Admin. Un seul type de mot de passe peut être changé par session.

1. Tapez le mot de passe dans Entrée New Password.
2. Retapez le même mot de passe dans Confirmer le nouveau mot de passe.
3. Cliquez sur Appliquer pour enregistrer et appliquer les modifications.
4. «Le mot de passe a été changé» s'affiche, cliquez sur OK pour fermer le message.

Pour changer l'autre mot de passe, aller à nouveau dans l'écran des mots de passe et suivez les étapes ci-dessus.

Affichage réseau

ADMIN | Panneau de configuration

Utilisez l'écran Panneau de configuration pour modifier à distance les paramètres du projecteur, comme la luminosité, Keystone, mode d'affichage, la couleur de fond, etc.

Voir « Menu Affichage à l'écran » dans le Manuel de l'utilisateur du projecteur pour plus de détails.

ADMIN | l'écran de réglage des alertes

Utilisez l'écran de réglage des alertes pour configurer le projecteur afin de vous envoyer des alertes e-mail lorsque des erreurs se produisent, comme une panne de ventilateur, une température élevée, ou une défaillance de l'ampoule.

1. Sélectionnez Activer pour activer la fonction d'alerte e-mail.
2. Dans la section Alerte Email, entrez les informations suivantes :

Pour : Adresse e-mail où vous voulez envoyer l'alerte email.
Cc : Seconde adresse e-mail où vous voulez envoyer l'alerte e-mail.
De : Adresse e-mail à partir duquel l'alerte e-mail est envoyée.
▶ Sujet : Titre des alertes emails.

1. Dans la section Paramètres SMTP, entrez les informations suivantes :

▶ Serveur SMTP sortant : Le serveur SMTP de l'adresse e-mail d'où les alertes emails sont envoyés.
Nom d'utilisateur : Nom d'utilisateur du serveur SMTP.
Mot de passe : Mot de passe du serveur SMTP.

1. Dans la section condition d'alerte, vérifiez le type d'email de notification que vous souhaitez recevoir. Vous pouvez sélectionner plus d'une condition.
2. Lorsque vous avez terminé, cliquez sur Enregistrer pour enregistrer et appliquer les paramètres.

Obtenir les informations SMTP par le biais de votre administrateur réseau.
Cliquez sur le bouton Test Alerte Email pour tester les paramètres des alertes par courrier électronique.

ADMIN | Rétablir paramètres par défaut

Utilisez la case Rétablir paramètres par défaut pour restaurer les paramètres réseau à leurs paramètres d'usine par défaut. Cliquez sur Appliquer pour procéder à la réinitialisation.

Cliquez Crestron RoomView afin d'accéder à Crestron. (voir « Crestron RoomView » page 40 pour plus d'informations).

ADMIN | Redémarrer le système

Cliquez sur Redémarrer le système afin de vous déconnecter et redémarrer la page Web Optoma.

Crestron RoomView

Crestron RoomView fonctionne comme une station de contrôle à distance de votre projecteur lorsque vous êtes connecté sur un réseau. Crestron vous permet de modifier et de resynchroniser les sources d'entrée, afficher le menu d'affichage à l'écran et d'ajuster les paramètres du projecteur directement sur votre ordinateur.

Utilisation de Crestron RoomView

1. Activer affichage réseau et ouvrez la page de l'utilitaire web Optoma (voir « Mode affichage réseau », page 22).
2. Sur le menu de gauche, cliquez sur Crestron. L'écran Crestron RoomView apparaît.

Utilisation de Crestron RoomView

1	Code d’utilisateur	Cliquez pour activer ou désactiver Crestron.
2	Liste des sources	Affiche les sources connectées au projecteur.
3	Geler / Contraste / Luminosité / Couleur	Cliquez sur un bouton de réglage et faites glisser le curseur pour ajuster le réglage.
4	Menu
	Outils	Cliquez ici pour personnaliser les paramètres du projecteur.
	Infos	Cliquez ici pour afficher les informations du projecteur.
	Aide	Cliquez pour afficher l’aide.
5	Commandes de volume	► Cliquez sur « Muet » pour couper le son.► Cliquez sur « Vol + » ou « Vol- » pour régler le volume.
6	Menu	Cliquez pour projeter l’image dans le coin supérieur droit de l’écran.
7	Re-Sync	Cliquez pour resynchroniser les sources du projecteur.
8	Touches fléchées et Entrée	► Cliquez sur les touches fléchées pour vous déplacer dans le menu principal, ajuster les paramètres ou effectuer des sélections.► Cliquez sur « Entrée » pour confirmer une sélection.
9	Source	Cliquez pour changer la source.
10	Couper le son A / V	Cliquez pour désactiver le périphérique audio source.

Quand les paramètres IP sont changés, les modules multimédias (incluant affichage USB, affichage réseau et fonctionnalités liées à un lecteur flash) vont redémarrer, et le processus va prendre entre 60 et 90 secondes.

Affichage Smart Phone

MobiShow est compatible avec iOS, Android et les téléphones Blackberry.

Vous pouvez projeter des fichiers multimédias, des documents et des présentations à partir de votre iPhone ou d'un téléphone Android.

Utilisez MobiShow pour lire des fichiers vidéo et audio, présenter à la volée de documents et jouer un diaporama de photos stockées dans votre téléphone.

Utilisez WiFiDoc afin de visualiser des documents de projets tels que Word, PDF, Excel ou PowerPoint depuis votre téléphone.

Alternative, vous pouvez télécharger MobiShow à l'aide d'iTunes. Voir le manuel utilisateur d'iTunes pour les instructions de téléchargement et de synchronisation.

MobiShow

Télécharger MobiShow avec un iPhone

1. Activer le WiFi sur votre téléphone.
2. Connectez votre téléphone à Internet.
3. Une fois l'App Store ouvert, recherchez « MobiShow ».
4. Suivez les instructions pour terminer l'installation.

Utilisation MobiShow avec un iPhone

1. Sur votre projecteur, activer le mode affichage Réseau (voir « Mode affichage réseau », page 22).

2. Sur l'iPhone, activer le Wi-Fi et se connecter au point d'accès réseau sur lequel votre projecteur est connecté.

3. Pressez pour lancer MobiShow. MobiShow recherches des appareils compatibles.

4. Presse Affichage Réseau pour se connecter au projecteur.

Affichage réseau

1. Lorsque l'écran de connexion apparaît, entrez le code de connexion à partir de l'écran affichage réseau de votre projecteur. Puis, cliquez sur Connexion.

Un onglet est désactivé si aucun fichier correspondant n'est enregistré dans votre téléphone.
Pour utiliser PtG, convertissez vos présentations Powerpoint au format PTG en premier (voir « Convertisseur PtG2 » à la page 54).

1. Allez dans l'un des onglets suivants:

PtG : Pour afficher les fichiers disponibles pour la présentation à la volée.
Media Center : Pour jouer des fichiers vidéo ou audio.
▶ Photo Sender : Pour afficher des fichiers photo.

1. Sélectionnez le fichier que vous souhaitez afficher.

1. Appuyez sur les boutons de lecture pour contrôler ou ajuster les options de projection.

Les boutons de commande de lecture affichés varient selon le type de fichiers que vous voulez projeter.
Pour la compatibilité des formats multimédia, voir « Formats multimédia pris en charge » à la page 63.

Télécharger MobiShow avec un Android

1. Activer le WiFi sur votre téléphone.
2. Connectez votre téléphone à Internet.
3. Ouvrez l'Android Market et cherchez « MobiShow ».
4. Suivez les instructions pour terminer l'installation.

Utilisation MobiShow avec un Android

1. Sur votre projecteur, activer le mode affichage Réseau (voir « Mode affichage réseau », page 22).

2. Sur votre téléphone Android, activez le WiFi et connectez-vous au point d'accès réseau sur lequel votre projecteur est connecté.

3. Pressez pour lancer MobiShow. MobiShow recherches des appareils compatibles.

4. Presse Affichage Réseau pour se connecter au projecteur.

1. Lorsque l'écran de connexion apparaît, entrez le code de connexion à partir de l'écran affichage réseau de votre projecteur. Puis, cliquez sur Connexion.

Aucun bouton fichier n'est affiché si aucun fichier correspondant n'est stocké dans la mémoire de votre téléphone.
Pour utiliser PtG, convertissez vos présentations Powerpoint au format PTG en premier (voir « Convertisseur PtG2 » à la page 54).

1. Pressez un des boutons de fichiers suivants :

Médias : Pour jouer les fichiers vidéo / audio.
▶ Photo : Pour afficher des fichiers photo.
PtG : Pour afficher les fichiers disponibles pour la présentation à la volée.

1. Recherchez le fichier que vous souhaitez afficher.

Affichage réseau

1. Appuyez sur les boutons de lecture pour contrôler ou ajuster les options de projection.

Les boutons de commande de lecture affichés varient selon le type de fichiers que vous voulez projeter.
Pour la compatibilité des formats multimédia, voir « Formats multimédia pris en charge » à la page 63.

Affichage réseau

Plate-forme		iOS	Android	Blackbery
Logiciel Client		MobiShow Lite	MobiShow	MobiShow
Configuration requise (HW)		iPad/iPad2iPhone 3/4(s)iPod TouchMémoire libre : 20 Mo	Affichage : 16bpp/32 bppProcesseur : 600 MHz ou supérieurMémoire libre : 20 Mo	Affichage : 16bpp/32 bppProcesseur : 600 MHz ou supérieurMémoire libre : 20 MoWiFi: 802.11n
Configuration requise (SW)		iOS 3.2 ou supérieur	Android 1.5 ou supérieur	BlackBerry OS 5.0/6.0
Fonctions	PtG	Oui(seulement avec les résolutions suivantes : 800 x 600, 1024 x 768, le fichier doit être PtG)* La compatibilité PtG2 est prévue pour le quatrième trimestre 2011 Q4.	Oui(seulement avec les résolutions suivantes : 800 x 600, 1024 x 768, le fichier doit être PtG)* La compatibilité PtG2 est prévue pour le quatrième trimestre 2011 Q4.	Oui(seulement avec les résolutions suivantes : 800 x 600, 1024 x 768 le fichier doit être PtG)* La compatibilité PtG2 est prévue pour le quatrième trimestre 2011 Q4.
	Photo	Non* Fonctionnalité prévue pour second trimestre 2011 Q2.	Oui	Oui
	Movie	Oui(selon la capacité du périphérique projeté)	Oui(selon la capacité du périphérique projeté)	Non
Actuellement disponible à l'adresse		iPhone App Store	Android Market	BlackBerry App World

WiFi Doc

WiFi-Doc permet à votre appareil Android / iOS d'afficher le fichier de bureau natif vers des grands écrans (projecteurs, téléviseurs, etc.) à travers une connexion Wi-Fi. Il s'appuie sur le moteur de bureau de Picsel pour lire les fichiers Office au format natif (y compris Word, Excel, PowerPoint, PDF, txt) et afficher sur l'écran local et grand écran.

Caractéristiques

1. Compatible avec Word, Excel, PowerPoint, PDF, txt (Reportez-vous aux spécifications de Picsel pour plus de détails.)
2. Lecture, Pause, Précédent / Page suivante, Ouvrir un fichier
3. Compatible GoToPage, Vignette
4. Compatible Zoom-in, zoom-out
5. Compatible Android (V2.2 et supérieur), iOS (V3.2 et plus)

Configuration minimale requise

1. iOS : iPad/iPad2, iPhone 3/4, iPod Touch

OS : V3.2 et supérieur
Mémoire libre : 20 Mo

1. Android: processeur: 600 MHz ou supérieur (1 G-Core Duo est recommandé pour des performances optimales)

OS : V2.2 et supérieur
Mémoire libre : 20 Mo

Télécharger WiFi Doc avec l'iPhone

Alternative, vous pouvez télécharger MobiShow à l'aide d'iTunes. Voir le manuel utilisateur d'iTunes pour les instructions de téléchargement et de synchronisation.

1. Activer le WiFi sur votre téléphone.
2. Connectez votre téléphone à Internet.
3. Ouvrir l'App Store et rechercher « wifi doc ».
4. Suivez les instructions pour terminer l'installation.

Utilisation de WiFi Doc sur l'iPhone

1. Sur votre projecteur, activer le mode affichage Réseau (voir « Mode affichage réseau », page 22).
2. Sur l'iPhone, activer le Wi-Fi et se connecter au point d'accès réseau sur lequel votre projecteur est connecté.
3. Pressez pour lancer WiFi Doc. WiFi Doc recherche les appareils compatibles.
4. Presse Affichage Réseau pour se connecter au projecteur.

Après la connexion, l'orientation téléphone passe automatiquement en mode paysage.

Affichage réseau

1. Lorsque l'écran de connexion apparaît, entrez le code de connexion à partir de l'écran affichage réseau de votre projecteur. Puis, cliquez sur Connexion.

1. Sélectionnez le fichier que vous souhaitez afficher.

1. Le fichier est affiché sur votre téléphone et projeté par le projecteur.

Pressez les contrôles à l'écran pour aller à la page suivante ou précédente.
Pour accéder à une page directement, faire défiler et pressez une icône de page au bas de l'écran.
Pour effectuer un zoom dans une page, pressez des deux doigts l'écran et éloignez-les. Pour dé-zoomer, rapprochez-les.

Alternative, vous pouvez télécharger MobiShow à l'aide d'iTunes. Voir le manuel utilisateur d'iTunes pour les instructions de téléchargement et de synchronisation.

Télécharger WiFi Doc avec l'Android

1. Activer le WiFi sur votre téléphone.
2. Connectez votre téléphone à Internet.
3. Ouvrir l'App Store et rechercher « wifi doc ».
4. Suivez les instructions pour terminer l'installation.

Utilisation de WiFi Doc sur l'Android

1. Sur votre projecteur, activer le mode affichage Réseau (voir « Mode affichage réseau », page 22).
2. Sur votre téléphone Android, activez le WiFi et connectez-vous au point d'accès réseau sur lequel votre projecteur est connecté.
3. Pressez pour lancer WiFi Doc. WiFi Doc recherche les appareils compatibles.
4. Presse Affichage Réseau pour se connecter au projecteur.

Après la connexion, l'orientation téléphone passe automatiquement en mode paysage.

1. Lorsque l'écran de connexion apparaît, entrez le code de connexion à partir de l'écran affichage réseau de votre projecteur. Puis, cliquez sur Connexion.

1. Sélectionnez le fichier que vous souhaitez afficher.

1. Le fichier est affiché sur votre téléphone et projeté par le projecteur.

Pressez les contrôles à l'écran pour aller à la page suivante ou précédente.
Pour accéder à une page directement, faire défiler et pressez une icône de page au bas de l'écran.
Pour effectuer un zoom dans une page, pressez des deux doigts l'écran et éloignez-les. Pour dé-zoomer, rapprochez-les.

PtG2 Converter

PtG2 Converter est un logiciel qui vous permet de convertir un fichier PowerPoint (*. Ppt) vers un fichier PtG2, format lisible sur téléphones qui prennent en charge PTG sans perte d'animations.

Utilisation de PtG2 Converter

1. Sur le CD d'utilisation fourni, parcourir et installer le fichier Converter PtG.
2. Après l'installation, allez dans Démarrer > Programmes > PtG2 Converter > PtG2 Converter. Le panneau PtG apparaît.

Cliquez sur pour sélectionner un fichier PowerPoint et lancer la conversion. La progression de la conversion est affichée sur le bureau.
Cliquez sur pour agrandir ou réduire la fenêtre de prévisualisation.
Cliquez sur ▶ pour lire le fichier PtG2.
Cliquez sur pour ouvrir un fichier PtG2.

Format pris en charge : fichier PowerPoint

*.ppt
*.pps
*.pptx
*.ppsx

Configuration requise

Processeur : Pentium P4-M 1,5 G et au-dessus
Mémoire : 256 Mo et au-dessus
OS : Windows 2K SP4, Windows XP SP2 ou SP3, Windows Vista ou Vista SP1, Windows 7 ou 7 SPI
▶ Office : Office XP, 2003, 2007, 2010

Limitations:

PtG supporte tous les effets d'animation qui peuvent être affichées sur l'écran du bureau. Toutefois, PtG NE PEUT PAS / ne supporte pas les conditions suivantes :

1. PtG ne supporte pas d'effet d'animation qui utilise la fonction minuterie ou de répétition automatique à la lecture.
2. PtG ne supporte pas les effets d'animation qui seraient plus longs que 60 secondes. S'il y a un effet d'animation en boucle, PtG ne va enregistrer que jusqu'à 60 secondes.
3. Si l'écran PPT s'arrête pour changer pendant 3 secondes, le système va le percevoir comme la fin d'une animation en cours et vous invite à pressez « Entrée » pour démarrer la prochaine étape du PPT.
4. PtG ne prend pas en les objets intégrés VBA.
5. PtG ne supporte pas les objets OLE.

Format du lecteur USB pris en charge : FAT32.
◆ Prend en charge une seule partition logique dans une clé USB.
Supporte les périphériques USB : périphérique standard USB de stockage de masse avec une consommation électrique inférieure à 5 V/500 mA
◆ Prend en charge le contenu : PtG / JPG
Limitation JPG extraits : compatible avec la de prévisualisation avec les infos EXIF.
JPG : la taille du fichier doit être inférieure à 10 Mo, et contenir moins de 40 mégapixels, pour une dimension inférieure à 8192 x 6144

Dépannage

Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si les problèmes persistent, contactez votre revendeur régional ou le centre de service.

Aucune image n'apparaît à l'écran

▶ Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section « Installation ».
Assurez-vous qu'aucune broche des connecteurs n'est tordue ou cassée.
▶ Assurez-vous que le projecteur soit allumé.
Assurez-vous que la fonction « AV muet » est bien désactivée.

? Image affichée partiellement, en défilement ou incorrecte

Appuyez sur 📋▶ sur le panneau de commande ou Re-Sync sur la télécommande.
▶ Si vous utilisez un ordinateur :

Pour Windows 95, 98, 2000, XP, Windows 7 :

1. Ouvrez l'icône « Poste de travail », ensuite le dossier « Panneau de configuration » puis double-cliquez sur l'icône « Affichage ».
2. Sélectionnez l'onglet « Paramètres ».
3. Vérifiez que votre réglage de résolution d'affichage est inférieur ou égal à UXGA (1600 x 1200).
4. Cliquez sur le bouton « Propriétés avancées ».

Si le projecteur ne projette toujours pas toute l'image, vous devez également changer l'affichage du moniteur que vous utilisez. Référez-vous aux étapes suivantes.

1. Vérifiez que votre réglage de résolution est inférieur ou égal à UXGA (1600 x 1200).
2. Sélectionnez le bouton « Changer » sous l'onglet « Moniteur ».

3. Cliquez sur « Afficher tous les périphériques ». Ensuite sélectionnez « Types de moniteur standard » sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous « Modèles ».

4. Vérifiez que le réglage de résolution de l'affichage du moniteur est inférieur ou égal à UXGA (1600 x 1200).

Si vous utilisez un ordinateur portable :

1. Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur.
2. Appuyez sur les touches appropriées, en fonction de votre modèle, ci-dessous pour que votre ordinateur portable envoie un signal vers le projecteur. Exemple : [Fn] + [F4]

Acer ⇒	[Fn]+[F5]	IBM/Lenovo ⇒	[Fn]+[F7]
Asus ⇒	[Fn]+[F8]	HP/Compaq ⇒	[Fn]+[F4]
Dell ⇒	[Fn]+[F8]	NEC ⇒	[Fn]+[F3]
Gateway ⇒	[Fn]+[F4]	Toshiba ⇒	[Fn]+[F5]

Mac Apple : Préférence Système ⇒ Affichage ⇒ Disposition ⇒ Affichage Miroir

Si vous avez des difficultés pour changer les résolutions ou si votre moniteur se bloque, redémarrez tout l'équipement, y compris le projecteur.

L'écran de l'ordinateur portable ou de l'ordinateur Power-Book n'affiche pas de présentation

Si vous utilisez un ordinateur portable

Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu'un second appareil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

L'image est instable ou vacillante

Utilisez « Suivi » pour le corriger. Voir « REGLAGE | Signal » dans le Manuel de l'utilisateur du projecteur pour plus de détails.
▶ Changez les paramètres de couleur du moniteur sur votre ordinateur.

L'image comporte une barre verticale vacillante

Utilisez « Fréquence » pour faire un ajustement. Voir "REGLAGE | Signal » dans le Manuel de l'utilisateur du projecteur pour plus de détails.
Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour la rendre compatible avec le projecteur.

L'image est floue

Assurez-vous d'avoir retiré le protège-objectif.
- Réglez la bague de variation de la focale sur l'objectif du projecteur.
Assurez-vous que l'écran de projection se situe à la distance requise. Voir le Manuel de l'utilisateur du projecteur pour plus de détails.

L'image est étirée lors de l'affichage d'un DVD 16:9

Lorsque vous regardez un DVD anamorphosique ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9 lorsque le mode d'affichage du projecteur est réglé sur 16:9 dans l'OSD.
Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
Si l'image est toujours étirée, ajuster le ratio.
Définir le format d'affichage de votre lecteur DVD en format 16:9 (écran large).

L'image est trop petite ou trop large

Rapprochez ou éloignez le projecteur de l'écran.
Appuyez sur ⊖ sur le panneau de commande ou sur Menu sur la télécommande. Aller à « AFFICHAGE → Format » et essayez les différents réglages.

Les images ont les côtés en biais

Si possible, repositionner le projeteur afin qu'il soit centré horizontalement par rapport à l'écran et en-dessous du bas de l'écran.
Appuyez sur le bouton « Keystone +/- » de la télécommande or appuyez sur « □ / □ » sur le panneau de contrôle, jusqu'à ce que les côtés de l'image soient verticaux.

L'image est renversée

Appuyez sur ⊖ sur le panneau de commande ou le menu de la télécommande. Allez sur « SETUP → Projection » dans l'OSD et ajuster la direction de projection.

Le projecteur arrête de répondre aux commandes

Vérifiez que « Clavier Verrouillé » n'est pas activé en essayant d'utiliser la télécommande avec le projecteur.

Allumé ⇔

Pas allumé

Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 60 secondes avant de reconnecter l'alimentation.

? Si la télécommande ne fonctionne pas

Assurez-vous que l'angle de fonctionnement de la télécommande est de ± 15° horizontalement et verticalement par rapport à l'un des récepteurs infrarouge du projecteur.
Il ne doit pas y avoir d'obstacles entre la télécommande et le projecteur. La télécommande doit être alignée à moins de 7 mètres du projecteur.
Assurez-vous que les piles sont insérées correctement.
Remplacer les piles quand elles sont mortes.

? Message de DEL d'éclairage

Message	VOYANTDEL ARRET-MARCHE/VEILLE(Bleu/Rouge)	DEL de la température(Jaune Vert)	Lumière LED(Orange)
Etat Veille(cordon d'alimentation d'entrée)	Rouge	○	○
Mise sous tension (préchauffage)	Clignote Bleu	○	○
Lampe allumée	Bleu	○	○
Hors tension (Refroidissement)	Clignote Bleu	○	○
Erreur (surchauffe)	Clignote Rouge		○
Erreur (Panne du ventilateur)	Clignote Rouge	Clignote	○
Erreur (panne de la lampe)	Clignote Rouge	○

* Le voyant DEL ARRET-MARCHE/VEILLE s'allume lorsque l'affichage à l'écran (OSD) apparaît et s'éteint lorsque l'affichage à l'écran (OSD) disparaît.

? Pas de sortie audio en mode affiche réseau.

Aucun pilote audio installé sur votre ordinateur. Téléchargez et installez le pilote audio à partir de la page Utilitaire Web Optoma.
Si le pilote audio est déjà installé, vérifiez les paramètres sonores de l'ordinateur dans le Panneau de configuration et assurez-vous que vous sélectionnez la ligne 1 (pilote audio virtuel).

? Messages à l'écran

Aucune source détectée

La capture logo a échoué

Fichier non pris en charge

Modes de Compatibilité

• Compatibilité avec les ordinateurs

Mode	Résolution	Sync V (Hz)		Sync. H (kHz)
		Anglog	Numérique	Anglog	Numérique
VGA	640 × 350	70	70	31,50	31,50
VGA	640 × 350	85	85	37,90	37,90
VGA	640 × 400	85	85	37,90	37,90
VGA	640 × 480	60	60	31,50	31,50
VGA	640 × 480	67	67	-	-
VGA	640 × 480	72	72	37,90	37,90
VGA	640 × 480	75	75	37,50	37,50
VGA	720 × 400	70	70	31,50	31,50
VGA	720 × 400	85	85	37,90	37,90
SVGA	800 × 600	56	56	35,20	35,20
SVGA	800 × 600	60	60	37,90	37,90
SVGA	800 × 600	72	72	48,10	48,10
SVGA	800 × 600	75	75	46,90	46,90
SVGA	800 × 600	120	120	-	-
	832 × 624	75	75	-	-
XGA	1024 × 768	60	60	48,40	48,40
XGA	1024 × 768	70	70	56,50	56,50
XGA	1024 × 768	75	75	60,00	60,00
XGA	1024 × 768	120	120	-	-
	1152 × 870	75	75	-	-
WXGA	1280 × 800	60	60	49,68	49,64
WSXGA+(*)	1680 × 1050	60	60	65,00	65,00
SXGA	1280 × 1024	60	60	63,98	63,98
UXGA	1600 × 1200	60	60	75,00	75,00
HD	1280 × 720	60	60	45,00	45,00
HD	1280 × 720	120	120	-	-
HD	1920 × 1080	30	30	33,80	33,80

Pour la résolution écran large (WXGA), le support de compatibilité dépend des modèles d'ordinateur portable/PC.
Les signaux d'entrée 120Hz peuvent dépendrent de la carte graphique.
Veuillez noter que l'utilisation d'une résolution autre que la résolution native de 1024 x 768 (modèle XGA) ou 1280 x 800 (modèle WXGA) peut entrainer une perte de la netteté de l'image.
Pour le modèle WXGA uniquement.

• Compatibilité avec les ordinateurs

Mode	Résolution	Sync V (Hz)	Sync. H (kHz)
MAC LC 13”	640 × 480	66,66	34,98
MAC II 13”	640 × 480	66,68	35,00
MAC 16”	832 × 624	74,55	49,73
MAC 19”	1024 × 768	75	60,24
MAC	1152 × 870	75,06	68,68
MAC G4	640 × 480	60	31,35
i MAC DV	1024 × 768	75	60,00
i MAC DV	1152 × 870	75	68,49

• Compatibilité Vidéo

NTSC	M (3.58MHz), 4.43 MHz
PAL	B, D, G, H, I, M, N
SECAM	B, D, G, K, K1, L
SDTV	480i/p, 576i/p,
HDTV	720p@50Hz/60Hz, 1080i@50Hz/60Hz, 1080p@24Hz/50Hz/60Hz

Formats MultiMedia pris en charge

Vidéo

Format du fichier	Format vidéo	Résolution décodée max.	Profil	Niveau
AVI,MOV,3GP,MP4	H.263	1920x1080 30fps	P3	70
AVI,MOV,3GP,MP4	H.264	1920x1080 30fps	BP/MP/HP	L4.1
AVI,MOV,3GP,MP4,WMV	MPEG4	1920x1080 30fps	SP/ASP	L5
AVI,MOV,3GP,MP4	Xivd	1920x1080 30fps	HD
AVI,MOV	MJPEG	8192x8192 30fps	Ligne de base	YUV444
WMV	VC-1	1920x1080 30fps	SP/MP/AP	L3
FLV	Sorenson Spark	1920x1080 30fps	Spark	L3


Format du fichier	Extension de fichier
BMP	*.bmp
JPG, JPEG	*.jpg, *.jpeg

Audio

AAC, MP3, PCM, ADPCM, WMA

Microsoft Office Viewer

Document Word, PDF, Powerpoint, Excel, *. Txt

Ce format vidéo ne prend pas en charge le contenu avec B-cadre.

Gray gradient background with no text, symbols, or identifiable objects
