NÁVOD K OBSLUZE PIN6541NSK AMICA

Varná deska Amica je spojením výjimečné jednoduchosti obsluhy a dokonalé efektivity. Po přečtení návodu, obsluha varné desky nebude problém.

Varná deska, která opustila továrnu, byla na kontrolních stanovištích před zabalením důkladně zkontrolovaná s ohledem na bezpečnost a funkčnost.

Prosíme Vás o pozorné přečtení návodu k obsluze před uvedením spotřebiče do provozu. Dodržovaní pokynů v něm uvedených Vás ochrání před nepatřičným používáním.

Návod uschovejte a přechovávejte takovým způsobem, aby byl vždy dostupný.

Důkladně dodržujte pokyny uvedené v návodu k obsluze z důvodu vyhnutí se nehodám.

Pozor!

Spotřebič obsluhujte pouze po přečtení tohoto návodu.

Spotřebič byl projektovaný výlučně jako spotřebič na vaření. Každé jiné jeho použití (např. pro ohřivání místností) je v nesouladu s jeho určením a může být nebezpečné.

Výrobce si vyhrazuje možnost z provádění změn neovlivňujících činnost zařízení.

Vyhlásenie výrobcu

Základní informace....2

Pokyny týkající se bezpečného používání....4

Popis výrobku....9

Instalování....10

Obsluha....16

Čištění a údržba....29

Činnost v havarijních situacích....31

Technické údaje....33

Pozor. Spotřebič a jeho dostupné části jsou v průběhu používání horké. Možnosti dotknutí výhřevných elementů musí být věnována mimořádná pozornost Děti mladší než 8 let se nemohou pohybovat v blízkosti spotřebiče bez stálého dozoru.

Tento spotřebič může být používaný dětmi staršími než 8 roků a osobami s fyzickým, mentálním anebo psychickým omezením anebo bez praktických zkušeností a vědomostí, pokud to bude probíhat pod dozorem anebo v souladu s návodem k používání odevzdaným osobami zodpovědnými za jejich bezpečnost. Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály. Uklízení a obslužné činnosti nemohou být prováděná dětmi bez dozoru.

Pozor. Příprava pokrmů na varné desce s použitím tuků bez dozoru může být nebezpečné a může způsobit požár.

NIKDY nezkoušejte hasit oheň vodou, ale spotřebič vypněte a přikryjte plamen např. pokrývkou anebo nehořlavou dekou.

Pozor. Nebezpečí požáru:nehromad'te věci na ploše k vaření.

Pozor. Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem.

Pozor. Nedoporučuje se kladení kovových předmětů, jako jsou nože, vidličky, lžíce a pokličky na povrch varné desky, protože se mohou stát horké.

Po požití vypněte varnou desku regulátorem a ne- spoléhejte se na ukázání detektoru nádobí.

Zařízení neovládejte vnějšími hodinami anebo ne- závislým systémem dálkového ovládání.

K čištění spotřebiče není dovoleno používat zařízení pro čištění parou.

POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ

• Před prvním použitím indukční varné desky je potřebné přečíst návod k používání. Tímto způsobem si zajistíme bezpečnost a vyhneme se poškození varné desky.
• Jestliže indukční varná deska je používaná v bezprostřední blízkosti radia, televizoru anebo jiného emitujícího zařízení, zkontrolujte, zda je zajištěná správná činnost panelu ovládajícího varnou desku.
• Varnou desku musí zapojit oprávněný instalatér-elektrikár.
• Není dovoleno instalovat varné desky poblíž chladících zařízení.
• Nábytek, ve kterém je umístěna varná deska, musí být odolný vůči teplotě cca 100°C. Týká se to překližek, hran, umělohmotných povrchů, lepidel, jak rovněž laků.
• Varnou desku používejte pouze po jejím vestavění. Tímto způsobem se zabezpečujeme před dotknutím částí, které jsou pod napětím.
• Opravy elektrických spotřebičů mohou provádět pouze specialisté. Neodborně provedené opravy mohou způsobit vážné nebezpečí pro uživatele.
• Spotřebič zbude odpojený od elektrické sítě pouze tehdy, pokud bude vypnutá pojistka anebo zástrčka bude vytáhnutá ze zásuvky.
• Zástrčka napájecího vodiče po instalování varné desky musí být dostupná.
• Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály.
• Osoby s implantovanými zařízeními podporujícími životní funkce (např. kardiostimulátor, inzulinová pumpa anebo náslechový přístroj) se musí přesvědčit, práce těchto zařízení nebude indukční varnou deskou narušena (oblast frekvence činnosti indukční varné desky obnáší 20-50 kHz).
• V případě zániku napětí v síti je zrušeno jakékoliv nastavení. Po opětovném objevení se napětí v síti je doporučovaná opatrnost. Pokud jsou varná pole horká, bude promítaný ukazatel zbytkového tepla „H“, jak rovněž jako při prvním zapnutí klíč blokády.
• Vestavěný do elektronické soustavy ukazatel zbytkového tepla ukazuje, zda je varná deska zapnutá, případně, zda je ještě horká.
• Jestliže se zásuvka nachází poblíž varného pole, dávejte pozor, aby se kabel spotřebiče nedotýkal zahřátých míst.
• Při používáni olejů a tuků nenechávejte varné desky bez dozoru, protože existuje požární ohrožení.
• Nepoužívejte nádob z umělých hmot a hliníkové folie. Roztavují se ve vysokých teplotách a mohou poškodit keramické varné pole.
• Cukr, kyselina citronová, sůl apod. v stálém i kapalném stavu, jak rovněž umělá hmota se nemůže ocitnout na horkém varném poli.
• Jestliže se v důsledku nepozornosti cukr anebo umělá hmota dostane na horké varné pole, v žádném případě není dovoleno vypnout varnou desku, ale seškrabte cukr a umělou hmotu ostrým škrabákem. Chraňte ruce před popařením a poraněním.

POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ

• Při používání indukční varné desky používejte pouze hrnce a kastroly s plochým dnem, bez hran a výronků, protože v opačném případě může vzniknout poškrábání tabule.
• Hřejný povrch indukční varné desky je odolný vůči tepelnému šoku. Není citlivá ani na chladno ani na horko.
• Vyhýbejte se úpadku předmětů na tabuli varné desky. Bodové údery např. úpadek lahvičky s kořením, může způsobit prasknutí a úlomky keramické tabule.
• Pokud dojde k poškození, kypící jídlo může vniknout do částí indukční varné desky, které jsou pod napětím.
• Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem.
• Není dovolené používat povrchu varné desky jako krájecí desky anebo pracovního stolu.
• Nedoporučuje se kladení kovových předmětů, jako jsou nože, vidličky, lžíce a pokličky na povrch varné desky, protože se mohou stát horké.
• Není možné vestavět varnou desku nad pečicí troubou, nad myčkou nádobí, chladničkou a mrazničkou anebo pračkou.
• Jestliže byla varná deska vestavěná do stolní desky, kovové předměty, které se nacházejí ve skřínce, mohou být zahřáté vzduchem vyplývajícím z ventilačního systému varné desky na vysokou teplotu. Z tohoto důvodu se doporučuje použití bezprostředního krytu (viz výkr. 2).
• Dodržujte pokyny týkající se ošetřování a čištění keramické tabule. V případě nesprávného jednání s ní neodpovídáme z titulu záruky.
• Na zapnutou varnou desku nikdy nestavte prázdné varné nádoby, mohlo by vést k poškození jak hrnce tak i varné zóny.

JAK ŠETŘIT ENERGIÍ

Kdo používá energii odpovědným způsobem, chrání nejenom domácí rozpočet, ale vědomě a činně působí ve prospěch životního prostředí. Proto pomožme, šetřeme elektrickou energii!

A provádí se to následujícím způsobem:

- Používání odpovídajících nádob na vaření.

Hrnce s plochým a hrubým dnem umožňují ušetřit až 1/3 elektrické energie. Pamatujte o používání poklice, v opačném případě spotřeba elektrické energie vzrůstá čtyřnásobně!

Nečistoty překážejí v odevzdávání tepla – silně připálené zašpinění se často dá odstranit pouze přípravky, které silně zatěžují přírodní prostředí.

- Vyhýbání se zbytečnému „nahlížení do hrnců”.

- Nevstavením varné desky do bezpro-střední blízkosti chladniček/mrazniček.

Spotřeba jejich elektrické energie zbytečně vzrůstá.

VYBALENÍ

Spotřebič byl na čas transportu zabezpečený před poškozením. Po vybalení spotřebiče Vás prosíme o odstranění elementů obalu způsobem, který neohrožuje životní prostředí. Všechny materiály použité do balení jsou v 100% pro životní prostředí neškodné, a jsou vhodné k zpětnému získání a označeno je příslušným symbolem.

Pozor! Materiály použité pro balení (polyetylenové sáčky, pěnový polystyren apod.) v průběhu vybalování nenechávejte v blízkosti dětí.

ODSTRAŇOVÁNÍ OPOTŘEBOVA- NÝCH SPOTŘEBIČŮ

Tento spotřebič je označený v souladu s Evropskou směrnicí 2012/19/UE a polským zákonem o opotřebovaném elektrickém a elektronickém zařízení symbolem přeškrtnutého kontejneru na odpady.

Takové označení informuje, že toto zařízení, po období jeho používání nemůže být umístěné spolu s jinými odpadky, po-cházejícími z domácího hospo-dářství. Uživatel je povinný odevzdat ho osobám zabývajícími

se sběrem opotřebovaného elektrického a elektronického zařízení. Provádějící sběr, v tom místní sběrná střediska, obchody a obecní úřady, tvoří systém umožňující odevzdávání těchto spotřebičů. Odpovídající zacházení s opotřebovanými elektrickými a elektronickými spotřebiči přispívá k vyhnutí se pro lidské zdraví a přírodního prostředí škodlivým konsekvencím, vyplývajícím z přítomnosti nebezpečných složek a nesprávného skladování a přetváření těchto spotřebičů.

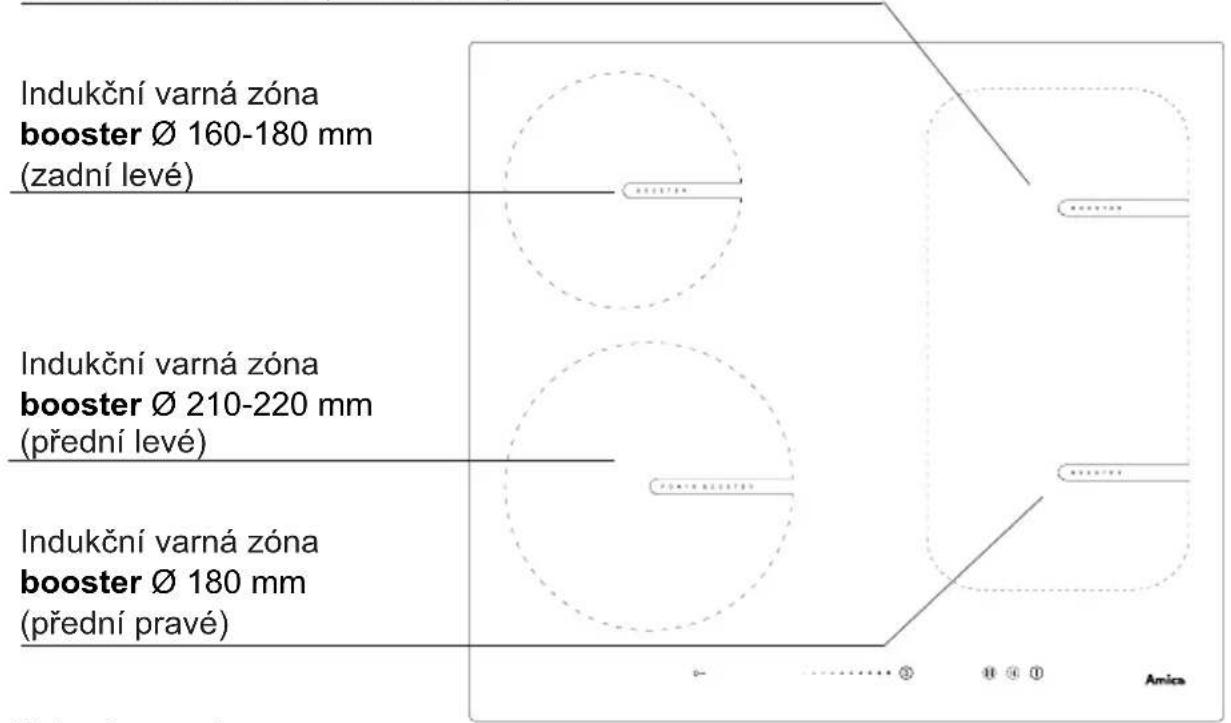

Popis varné desky

Indukční varná zóna booster ∅ 180 mm (zadní pravé)

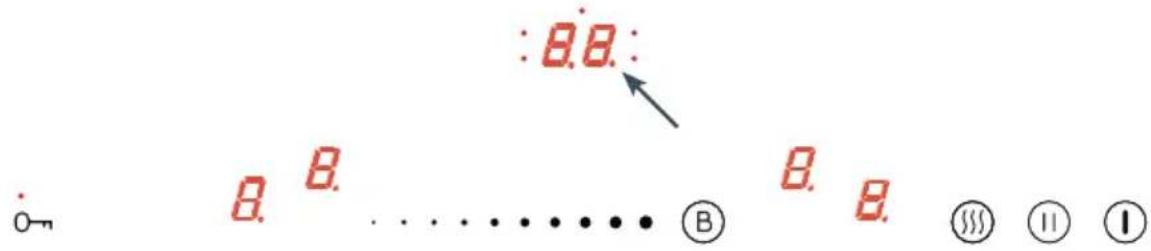

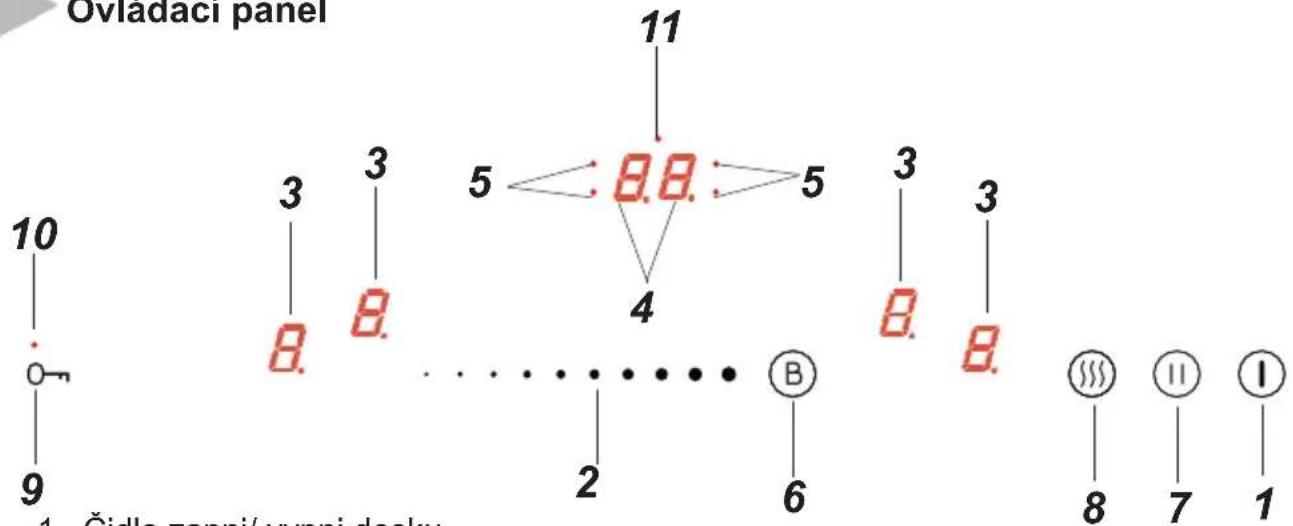

Ovládací panel

1. Čidlo zapni/ vypni desku
2. Čidlo změny tepelného výkonu

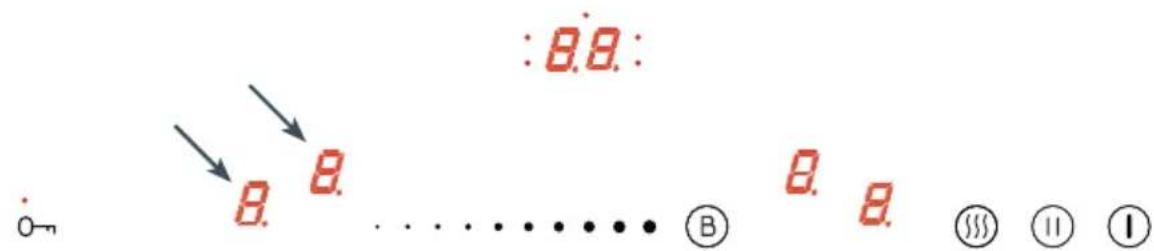

3. Ukazatel varné zóny

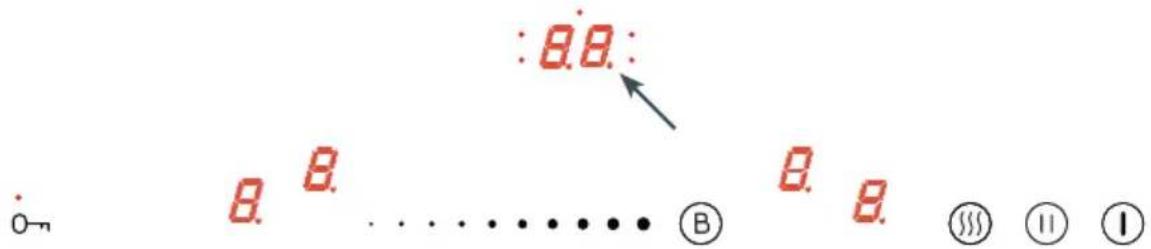

4. Ukazatel hodin
5. Signalizační dioda hodin
6. Čidlo Booster
7. Čidlo funkce pauza
8. Čidlo funkce ohřívání
9. Čidlo klíč
10. Signalizační dioda čidla klíč
11. Signalizační dioda minutky

Příprava desky nábytku do vestavění varné desky

• Tloušťka stolní desky nábytku se musí pohybovat v rozmezí 28 až 40 mm, hloubka desky min. 600 mm. Stolní deska musí být plochá a správně nivelovaná . Je nutné utěsnit a zajistit stolní desku od strany stěny před zalitím a vlhkem.
• Vzdálenost mezi hranou otvoru a hranou stolní desky vpředu by měla být min. 60 mm, a vzadu min. 50 mm.
• Vzdálenost mezi hranou otvoru a boční nábytkovou stěnou by měla být minimálně 55 mm.
• Nábytek musí mít překližku a lepidla do jejího přilepení odolné vůči teplotě 100°C. Nesplnění této podmínky může způsobit deformaci povrchu anebo odlepení překližky.
• Hrany otvoru musí být zabezpečené odolným materiálem vůči pohlcování vlhkosti.

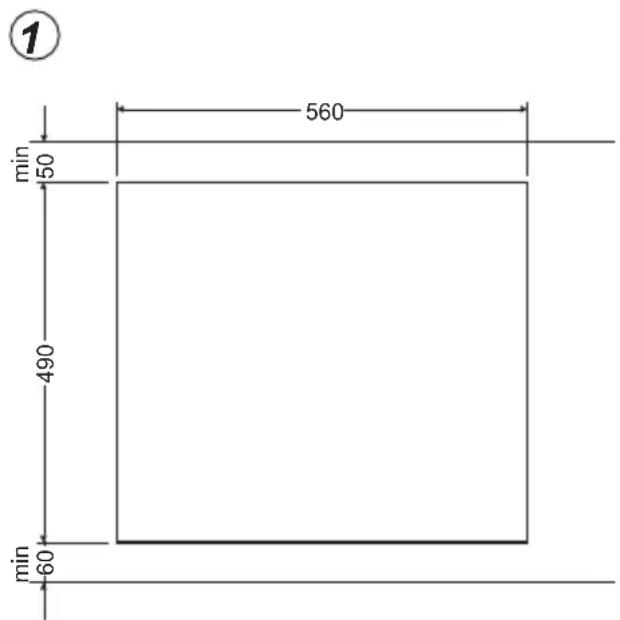

• Otvor v desce provedte v souladu s uvedenými rozměry na výkr. 1.

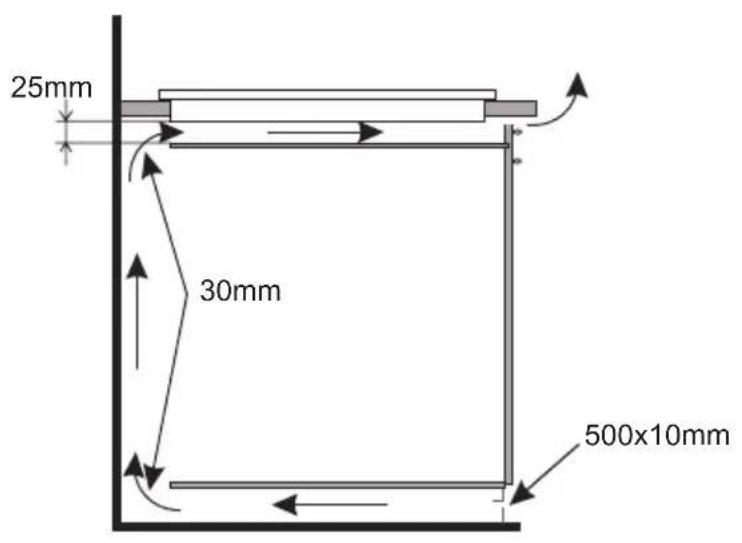

• Pod spodem varné desky ponechejte nejméně 25 mm volného prostoru, aby umožnit odpovídající cirkulaci vzduchu a rovněž z důvodu vyhnutí se přehřátí povrchu okolo varné desky.

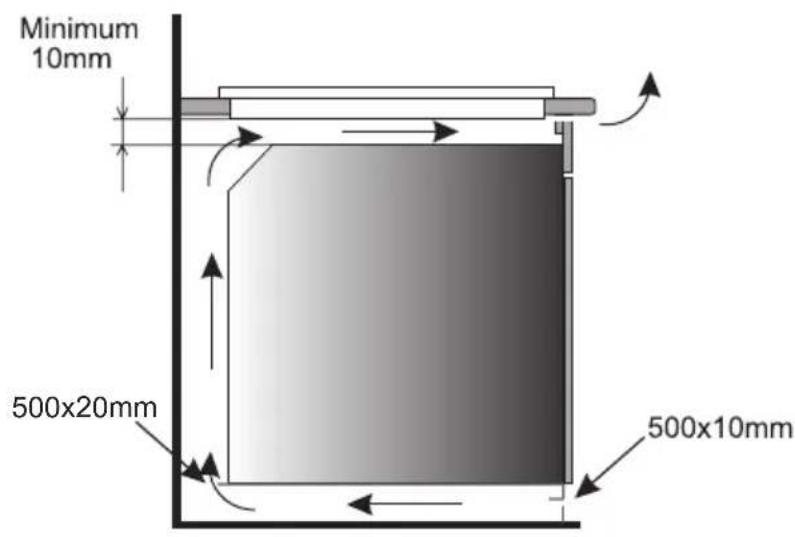

Výkr. 2

Vestavění do desky nosné skříně.

Vestavění do pracovní desky nad pečicí troubou s ventilací.

Je zakázané připevnění varné desky nad pečicí troubou bez ventilace.

Instalování desky

• provést spojení desky elektrickým vodičem podle připojeného schématu spojení
• očistěte stolní desku z prachu, vložte desku do otvoru a silně přitlačte k stolní desce (Výkr. 3).

Výkr. 3

1 - stolní deska
2 - těsnění desky
3 - keramická deska

Montáž pěnového těsnění. *

Vstavení spotřebiče bez těsnění je zakázané.

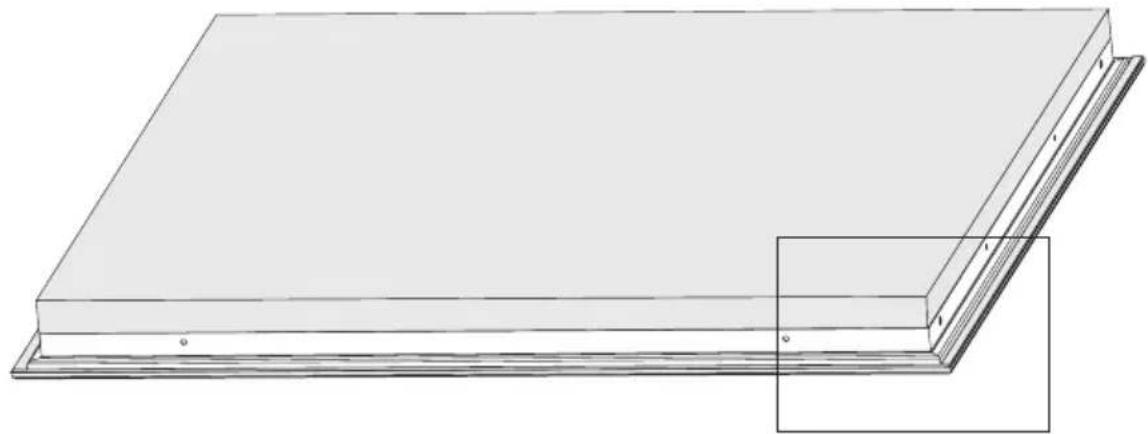

Těsnění umístěte na spotřebiči následujícím způsobem:

Před vstavením spotřebiče do kuchyňské vestavby, je zapotřebí zespodu k rámu kuchyňské desky přilepit pěnové těsnění, připojené k spotřebiči.

• z těsnění odstraňte ochrannou folii,
• poté těsnění přilepte zespodu rámu.

(výkr.)

* v některých modelech je těsnění přilepené do desky.

Připojení varné desky k elektrické instalaci

Pozor!

Připojení k instalaci může provést pouze kvalifikovaný instalatér mající příslušná oprávnění. Zakazuje se samovolné provádění předělávání anebo změn v elektrické instalaci.

Pokyny pro instalatéra

Varná deska je vybavená přípojnou lištou umožňující volbu odpovídajících spojů pro konkrétní druh napájení elektrickou energií.

Přípojná lišta umožňuje následující spojení:

• jednofázové 230 V \~
• dvoufázové 400 V 2N \~
• třifázové 400 V 3N \~

Připojení varné desky k příslušnému napájení je možné provedením přemostění svorek na přípojné liště v souladu s umístěným schématem spojů. Schémat spojů je rovněž umístěný na spodní části dolního krytu. Přístup do přípojné lišty je možný po otevření svorkovnicové skřínky. Pamatujte o správném výběru připojovacího vodiče, berouce do úvahy druh připojení a jmenovitý výkon varné desky.

Pozor!

Pamatujte o nutnosti připojení ochranného obvodu ke svorce přípojné lišty, označené znakem 12 Elektrická instalace napájející varnou desku musí být zabezpečená příslušně zvoleným zabezpečením a jako dodatečné zabezpečení napájecí linie může být vybavená odpovídajícím vypínačem, který umožňuje vypnutí proudu v havarijní situaci.

Před provedením připojení varné desky k elektrické instalaci, je nutné se seznámit s informacemi nacházejícími se na popisném štítku a schématu připojení.

Jiný způsob připojení varné desky než je ukázaný v schématu může způsobit její poškození.

POZOR! Instalatér je povinen vydat uživateli „osvědčení o připojení výrobku k elektrické instalaci” (nachází se v záručním listu). Po ukončené instalaci instalatér je také povinen umístit informaci o způsobu provedeného připojení:

• jednofázovém, dvojfázovém anebo trojfázovém,
• průřezu připojovacího vodiče,
• druhu použitého zabezpečení (druh pojistky).

SCHÉMA PŘÍPUSTNÝCH ZAPOJENÍPozor! Napětí výhřevných elementů 230V
Pozor! V případě každého spoje, ochranný vodič musí být spojený svorkou +				Typ / průřez vodiče	Ochranná pojistka
1	Pro síť 230 V připojení jedno-fázové s neutrálním vodičem, svorky L1 a L2 spojené můstkem, neutrální vodič do N, ochranný vodič do +	1N~		HO5VV-FG 3X 4 mm ^2	min. 30 A
2*	Pro síť 230/400V dvoufázové připojení s neutrálním vodičem, neutrální vodič do N, ochranný vodič do +	2N~		HO5VV-FG 4X2,5mm ^2	min. 16 A
3*	Pro síť 230/400V třífázové připojení s neutrálním vodičem, neutrální vodič do N, ochranný vodič do +	3N~		HO5VV-FG 5X1,5mm ^2	min. 16 A
L1=R, L2=S, L3=T, N= svorka neutrálního vodiče, + svorka ochranného vodiče

* V případě domácí 3-fázové instalace 230/400V, zbývající vodič připojte do svorky:L3, která není spojená s vnitřní instalací desky.
* Svorky N-N jsou vnitřně spojené, není zapotřebí je můstkovat

Před prvním zapnutím varné desky

• nejdříve indukční varnou desku důkladně očistěte. Varné indukční desky ošetřujte jako skleněné povrchy,
• při prvním použití může dojít k přechodnému vylučování zápachu, proto v místnosti zapněte ventilaci anebo otevřete okno,
• obslužné činnosti provádějte při zachovávání bezpečnostních pokynů.

Zásady činnosti indukční zóny

Elektrický generátor napájí cívku umístěnou uvnitř spotřebiče.

Tato cívka vytváří magnetické pole, které je prénášené na nádobu.

Magnetické pole způsobuje, že se nádoba zahřívá

Tento systém předpokládá používání nádob, jejichž dna jsou citlivá na činnost magnetického pole.

Všeobecně se indukční technologie charakterizuje dvěma přednostmi:

• Teplo je emitované výlučně prostřednictvím nádoby, využití tepla je téměř maximální,
• Nevyskytuje se jev tepelné bezvládnosti, protože vaření se automaticky začíná v okamžiku umístění nádoby na varné desce a končí se s okamžikem jejího sejmutí z varné desky.

V průběhu normálního používání varné desky mohou vzniknout zvuky různého druhu, které nemají žádný vliv na dobrou práci desky.

• Hvizd nízké frekvence. Zvuk vzniká, když je nádoba prázdná, ztrácí se po nalití vody anebo vložení pokrmu.
• Hvizd vysoké frekvence. Zvuk vzniká v nádobách, které byly vyrobené z mnoha vrstev různých materiálů a zapnutí maximálního tepelného výkonu. Tento zvuk se rovněž zesiluje, pokud současně používáme dvě anebo více varných zón na maximální výkon. Zvuk ztrácí se anebo je méně intenzivní po snížení výkonu.
• Zvuk skřípění. Zvuk vzniká v nádobách, které byly vyrobené z mnoha vrstev různých materiálů. Intenzita zvuku závisí od způsobu vaření.
• Zvuk zvonění. Zvuk vzniká během práce ventilátoru chladícího elektronické systémy.

Zvuky, které mohou být slyšitelné v průběhu správné exploatace vznikají z práce chladicího ventilátoru, rozměrů nádob a materiálu, z kterého bylo vyrobené, způsobu vaření pokrmů a zapnutého tepelného výkonu.

Tyto zvuky nejsou normálním jevem a nejsou poruchami varné desky.

Zabezpečující zařízení:

Jestliže varná deska byla instalovaná podle pravidel a je správně používaná, je jen zřídka potřebné zabezpečující zařízení.

Ventilátor: slouží pro ochranu a zchlazování ovládacích a napájejících elementů. Může pracovat při dvou různých rychlostech, je činný automatickým způsobem. Ventilátor pracuje tehdy, když varné zóny jsou zapnuté a funguje při vypnuté desce do okamžiku dostatečného ochlazení elektronického systému.

Tranzistor: Teplota elektronických elementů je nepřetržitě měřená prostřednictvím sondy. Jestliže teplo vzrůstá w nebezpečným způsobem, tato soustava automaticky snižuje výkon varné zóny anebo odpojí varné zóny nacházející se nejblíže zahřátých elektronických elementů.

Detekce: detektor prítomnosti hrnce umožňuje práci varné desky, a tím samým ohřívání.

Malé předměty umístěné na varné zóně (např. lžička, nůž, prstýnek...) nebudou považované za hrnce a varná nebude zapnutá.

Detektor prítomnosti hrnce v indukčním poli

Detektor přítomnosti hrnce je instalovaný ve varných deskách obsahujících indukční zóny. V průběhu práce varné desky detektor přítomnosti hrnce automaticky začíná anebo zastavuje vylučování tepla v zóně vaření v okamžiku umístění hrnce na varné desce anebo jeho sejmutí z varné desky. Zajišťuje to větší energetickou úsporu.

• Jestliže je varná zóna používaná ve spojení s odpovídajícím hrncem, na displeji je uváděná úroveň tepla.
• Indukce vyžaduje používání hrnců přesně přizpůsobených, vybavených dnem z magnetického materiálu (Tabulka)

Jestliže na varné zóně nebudou umístěny hrnce anebo na nich byly umístěny neodpovídající hrnce, na displeji se objeví symbol 🚫. Zóna nebude zapnutá Jestliže v průběhu 90 sekundy nebude detekovaný hrnec, operace zapnutí varné desky bude zrušena.

Pro vypnutí varné zóny, provedte tuto operaci prostřednictvím ovladače čidla, a ne pouze sejmutím hrnce.

Detektor hrnce nepracuje jakčidlo zapnutí/vypnutí varné desky.

Indukční varná deska je vybavená čidly obsluhované dotknutí prstem označených povrchů. Každé přesměrování čidla je potvrzované akustickým signálem.

Věnujte pozornost, aby při zapínání a vypínání, jak rovněž při nastavování stupně výkonu ohřevu vždy stlačovat pouze jedno čidlo. V případě současného stlačení většího počtu čidel (s výjimkou hodin a klíče), systém ignoruje ovládací signály, a při dlouhodobém stlačování uvolňuje signál poruchy.

Po ukončení používání vypněte varnou zónu regulátorem a nespoléhejte se na údaje detektoru nádob.

Odpovídající kvalita hrnců je základní podmínkou pro získání vysoké efektivnosti práce varné desky.

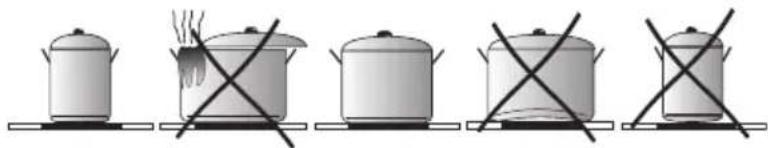

Volba nádob na vaření v indukční zóně

• Vždy používejte hrnce vysoké kvality, s ideálně plochým dnem: používání nádob tohoto druhu předchází vzniku bodů s příliš vysokou teplotou, ve kterých by se pokrmy vaření mohly připalovat. Hrnce a pánve se zesílenými kovovými stěnami zajišťují výborný rozklad tepla.
• Věnujte pozornost tomu, aby dna nádob byla suchá: v průběhu naplňování hrnce anebo během používání nádoby vyjmuté z chladničky zkontrolujte před jejím umístěním na varné desce, zda povrch dna je úplně suchý. Umožní to vyhnout se zašpinění povrchu varné desky.
• Poklička na hrnci předchází úniku tepla a tímto způsobem zkracuje čas ohřívání a snižuje spotřebu elektrické energie.
• Pro zjištění zda nádoby jsou odpovídající, zkontrolujte, zda dno nádoby je přitahováno magnetem.
• Pro zajištění optimální kontroly teploty indukčním modulem dno nádoby musí být ploché.
• Vypuklé dno hrnce anebo hlubokoko vytisknuté logo výrobce mají negativní vliv na kontrolování teploty indukčním modulem a mohou způsobit přehřátí nádob.
• Nepoužívejte poškozené nádoby např. se zdeformovaným dnem v důsledku nadměrné teploty.
• Používajíce velké nádoby s ferromagnetickým dnem, jehož průměr je menší od celko-

vého průměru nádoby, ohřívá se pouze ferromagnetická část nádoby. Způsobuje to situaci, ve které není možné rovnoměrné rozvádění tepla v nádobě. Ferromagnetická zóna v dnu nádoby je zmenšená z důvodu v něj umístěných hliníkových elementů, proto také dodávané množství tepla může být menší. Mohou se vyskytnout problémy se zaznamenáním nádoby anebo nádoba nebude vůbec zaznamenaná. Průměr ferromagnetické částí nádoby musí být přizpůsobený k velikosti varné zóny, s cílem získání optimálních výsledků vaření. V případě, kdy nádoba nebyla zaznamenána ve varné zóně, doporučuje se její vyzkoušení ve varné zóně s příslušně menším průměrem.

K indukčnímu vaření používejte pouze ferromagnetické nádoby, z materiálů jako:

• emailová ocel
• litina
• speciální nádoby z nerezavějící oceli pro indukční vaření.

Označení na kuchy-ňských nádobách		Zkontrolujte, zda se na etiketě nachází znak informující , že hrnek je vhodný pro indukční varné desky
	Používejte magnetické hrnce (z emailovaného plechu, ferritové nerezavějící oceli, z litiny), zkontrolujte přiložením magnetu do dna hrnce (musí přilehnout)
Nerezavějící ocel Nereaguje na přítomnost hrnce
Hliník Nereaguje na přítomnost hrnce
Litina Vysoká účinnost
	Pozor: hrnce mohou porýsovat varnou desku
Emailová ocel Vysoká účinnost
Doporučuje se nádoby s plochým, hrubým a hladkým dnem
Sklo Nereaguje na přítomnost hrnce
Porcelán Nereaguje na přítomnost hrnce
Nádoby měděným dnem	Nereaguje na přítomnost hrnce

Rozměry nádob.

• Chce-li dosáhnout nejlepšího výsledku vaření, používejte nádoby s průměrem dna (ferromagnetickou částí) odpovídající velikosti varného pole.
• Používání nádob s průměrem dna menším než varné pole snižuje výkonnost varného pole a prodlužuje dobu vaření.
• Varná pole mají spodní mez možnosti zjišťování nádoby, která závisí na průměru ferromagnetické části dna nádoby a materiálu, ze kterého je nádoba vyrobena. Použití nevhodné nádoby může způsobit, že varná pole nezjistí nádobu.

Ovládací panel

• Po připojení varné desky do elektrické sítě se na okamžik rozsvítí všechny ukazatele. Varná deska je připravena k provozu.
• Varná deska je vybavena elektronickými senzory, chcete-li je použít, dotkněte se jich prstem alespoň na 1 sekundu.
• Každé zapnutí senzorů indikuje zvuk.

Nestavějte žádné předměty na povrch senzorů (může se zobrazit chybová zpráva), tento povrch udržujte stále čistý.

Zapnutí varné desky

:8.8.:

Dotkněte se a přidržte prstem alespoň na 1 sekundu senzor zap/vyp Ⓗarná deska indikuje správné fungování (aktivitu), pokud se na ukazateli hodin B. zobrazuje číslice „0“.

Pokud do 10 sekund od zprovoznění desky nenastavíte vhodný výkon varné zóny, deska se automaticky vypne.

Zapnutí varné zóny a nastavení jejího výkonu

• Zapněte desku senzorem . ①
• Postavte hrnec na požadovanou varnou zónu.
• Hrnec bude automaticky detekován a ukazatel 8. zodpovědný za vybranou varnou zónu začne blikat a indikovat „0“.

Pokud bude deska automaticky detekovat dva nebo více hrnců, dotkněte se ukazatele 8zodpovědného za vybranou varnou zónu. Ukazatel začne blikat.

• Přesuňte prst po senzoru , začněte zleva, abyste vybrali příslušný výkon zóny (na ukazateli se zobrazuje vybraný výkon).
  • Zóna je již aktivována.

Varná zóna je aktivní, pokud se na jejím ukazateli zobrazuje číslice nebo písmeno, znamená to, že zóna je připravena k provedení nastavení topného výkonu.

OBSLUHA

Vypnutí varných zón

Varnou zónu můžete vypnout provedením jedné z níže uvedených činností:

• Desku vypněte senzorem . ①
• Dotkněte se ukazatele a přidržte jej na 3 sekundy.
• Aktivujte varnou zónu dotknutím prstu senzoru a. přesuňte prst vlevo, abyste snížili úroveň výkonu na „0“.

Vypnutí celé varné desky

Varná deska je v provozu, když je zapnuta alespoň jedna varná zóna.

- Desku vypněte senzorem . ①

Pokud je varná zóna horká, na ukazateli varné zóny se zobrazuje písmeno „H“ nebo „h“ – symbol zbytkového tepla. Popis symbolu se nachází v další části návodu.

Funkce Booster „B”

:8.8:

Funkce Booster zvyšuje výkon zóny ∅ 180 mm – z 1500 W na 2500 W, zóna ∅ 210–220 mm – z 2000 W na 3000 W, zóna ∅ 160–180 mm – z 1200 W na 1400 W. Zóny Bridge z 3000 W na 5000 W.

• Postavte hrnec na požadovanou varnou zónu.
• Hrnec bude automaticky detekován a ukazatel odpovídající za vybranou varnou zónu začne blikat a indikovat „0“.
• Funkci Booster zapnete stisknutím senzoru ^B (na displeji se zobrazí písmeno „B“)

Chcete-li vypnout funkci Booster:

- Snižte výkon varné zóny s aktivovanou funkcí Booster na „0“ přesunutím prstu po senzoru • •

Doba provozu funkce Booster je omezena na 10 minut. Po tomto čase se výkon zóny nastaví na jmenovitý výkon (například, pokud rozsah nastavení výkonu desky má rozsah 0–9, pak jmenovitý výkon činí 9, pokud má deska rozsah nastavení výkonu 0–12, jmenovitý výkon činí 12 atd.)

Tato funkce se může také přepnout na jmenovitý výkon, pokud topné články nebo elektronické obvody dosáhnou mezní teploty.

Funkci Booster budete moci opět použití, pokud teplota topných článků klesne na bezpečnou úroveň. Tato funkce nebude spuštěna automaticky.

Pokud sejmete hrnec z varné zóny s aktivní funkcí Booster, nepřeruší se odpočítávání času 10 minut.

Funkci Booster můžete aktivovat pouze na dvou zónách najednou, tj. na dvou vodorových zónách nebo na dvou svislých zónách. Funkci nesmíte aktivovat na zónách v protilehlých rozích („na kříž“).

Funkce dětské pojistky

Díky funkci dětské pojistky můžete uzamknout možnost ovládání desky, například dětmi nebo v případě čištění. Funkci dětské pojistky můžete aktivovat jak při zapnuté, tak i vypnuté desce. Chcete-li zapnout nebo vypnout dětskou pojistku, přidržte senzor 0na 5 sekund. Pokud je dětská pojistka aktivní, svítí kontrolka vedle senzoru 0

Deska se uzamkne, dokonce i když ji zapnete nebo vypnete senzorem Ⓙ Odpojení desky od napájecí sítě zruší uzamčení desky.

Ukazatel zbytkového tepla „H“

Po ukončení vaření zůstává sklo indukční desky v oblasti dané varné zóny nadále horké, nazývá se to zbytkové teplo.

Pokud je teplota skla vyšší než 60°C*, na ukazateli této zóny se zobrazuje symbol „H“.

Pokud teplota skla činí 45°C*–60°C*), na ukazateli zóny se zobrazuje symbol „h“ (nízké zbytkové teplo).

* Hodnoty teplot jsou orientační

V době fungování ukazatele zbytkového tepla se nedotýkejte varné zóny vzhledem k možnosti popálení ani na ni nestavějte předměty citlivé na teplo!

Při výpadku proudu se ukazatel zbytkového tepla „H“ nebo „h“ již nezobrazuje. I přesto mohou být varné zóny ještě horké!

Omezení doby provozu

Pro zvýšení spolehlivosti je indukční deska vybavena omezovačem doby provozu pro každou z varných zón.

	Stupeň tepelného výkonu	Maximální doba provozu
Maximální doba provozu se nastavuje individuálně v závislosti na použitých výkonových stupních při vaření. Pokud používáte pouze jeden výkono-vý stupeň po delší dobu vaření, bude maximální doba omezena podle tabulky:	— = ≡	8 h
	1 8 h
	2 8 h
	3 5 h
Po dosažení maximální doby vaření se indukč-ní zóna vypne automaticky a na ukazateli zóny se zobrazí symbol zbytkového tepla. Maximální doba provozu se týká jednotlivé zóny.	4 5 h
	5 5 h
	6 1,5 h
	7 1,5 h
	8 1,5 h
	9 1,5 h
	P 10min

Funkce automatického přihřívání

Aktivace funkce způsobí změnu času výkonu varné zóny na stupeň 9. Chcete-li ji aktivovat:

Pokud chcete aktivovat funkci:

Pokud chčete aktivovat funkci:
	Stupeň tepelného výkonu	Doba trvání automatického přihřívání dodatečným výkonem
• Postavte hrnec na požadovanou varnou zónu.	1 48 s
• Po automatické detekci hrnce vyberte výkon zóny v rozsahu 1–8	2 1 min., 12 s
• Stiskněte opět ukazatel 8.	3 2 min., 18 s
Na displeji bude střídavě blikat nastavený výkonový stupeň a symbol „A“	4 2 min., 30 s
	5 4 min., 24 s
Po uplynutí doby přihřívání pokrmů (viz tabulka vedle) se zóna automaticky přepne na dříve vybraný výkonový stupeň, bude se zobrazovat na ukazateli.	6 7 min., 12 s
	7 2 min
	8 3 min., 12 s

Pokud během aktivní funkce přihřívání sejmete

z varné zóny hrnec a pak jej postavíte zpět, bude přihřívání pokračovat až do dosažení úplné doby přihřívání.

Funkce hodin

Hodiny usnadňují proces vaření díky možnosti naprogramování času aktivace varných zón. Hodiny mohou také sloužit jako časovač. Funkci hodin můžete zapnout pouze během vaření (když je tepelný výkon větší než „0“). Funkci hodin můžete použití současně na všech varných zónách. Maximální doba provozu je 99 minut (každou 1 minutu).

• Postavte hrnec na požadovanou varnou zónu.
• Po automatické detekci hrnce nastavte tepelný výkon.
• Vyberte zónu, na které chcete nastavit funkci hodin.
• Hodiny aktivujete stisknutím a přidržením dočkamžiku, až zazní zvukový signál. Na displeji se zobrazí číslice „00“.

Nejprve se nastaví druhá číslice (jednotková) a pak se nastaví první číslice (desetinná).

• Po aktivaci hodin přesuňte prst po senzoru • •, díky tomu nastavíte jednotkovou číslici.
• Opět stiskněte senzor hodin, abyste přešli na nastavení první desetinné číslice.
• Přesuňte prst po senzoru , díky tomu nastavíte desetinnou číslici.
• Pokud nenastavíte žádnou hodnotu pro první číslici, po 10 sekundách hodiny zobrazí hodnotu „0“ (například „06“. což znamená, že hodiny jsou nastaveny na 6 minut).

Hodiny začnou fungovat, když začne blikat kontrolka indikující zapnutí příslušné varné zóny (kontrolka na obrázku panelu je označeno 5).

Chcete-li nastavit funkci hodin pro další zónu, postupujte podle výše uvedených kroků a v první řadě vyberte zónu jinou, než kterou jste vybrali poprvé. Pamatujte, že funkci hodin můžete nastavit pro každou zónu.

Pokud nastavíte více než jeden čas, bude se na displeji hodin zobrazovat nejkratší čas. Indikujte to blikající kontrolka vedle ukazatele hodin.

V každém okamžiku vaření můžete změnit naprogramovanou dobu jeho trvání. Za tímto účelem vyberte zónu během vaření, jejíž čas chcete změnit, tj. aktivujte ji ukazatelem 8. pak se dotkněte ukazatele hodin azměňte čas tak, že provedete další činnosti, tak jak je uvedeno v popisu nastavení hodin.

Čas zbývající do konce vaření můžete zjistit kdykoli. Dotkněte se ukazatele hodin 8.8; aktivní doba fungování hodin pro danou zónu indikuje blikající kontrolka vedle ukazatele 8.8.

Po uplynutí naprogramované doby vaření zazní zvukový signál. Můžete jej vypnout dotknutím libovolného senzoru. Alarm se vypne automaticky po 2 minutách. Chcete-li dříve vypnout hodiny, aktivujte varnou zónu dotknutím ukazatele zóny (ukazatel výkonu bude svítit jasněji), pak se dotkněte ukazatele hodin a přidržte jej na 3 sekundy nebo aktivujte požadovanou zónu ukazatelem, pak se dotkněte ukazatele hodin na senzorem snižte čas na „00“ (krok spojený s přepnutím mezi číslicemi je uveden v popisu nastavení hodin.

Hodiny jako časovač

Funkci hodin můžete použití jako nezávislý časovač, který neovládá žádnou zónu. Chcete-li nastavit nezávislý časovač, provedte všechny kroky z popisu nastavení funkce hodin s tím rozdílem, že nevybíráte žádnou zónu, tj. ihned po zapnutí desky se dotkněte ukazatele hodin anastavte čas. Fungování časovače bude indikovat blikající kontrolka nad ukazatelem časovač vypnete stejným způsobem jako vypnutí funkce hodin při naprogramované zóně.

Funkce přihřívání

:8.8.:

Funkce přihřívání pokrmu udržuje teplotu připraveného jídla na varné zóně. Vybraná varná zóna je zapnuta na nízký tepelný výkon. Díky této funkci budete mít teplý pokrm, hotový ke spotřebě, který nemění svou chuť a nepřipaluje dno hrnce. Navíc můžete tuto funkci použít pro rozpuštění másla, čokolády atp.

Aby teplotu hrnce přesně měřil snímač umístěný ve varné zóně, bezpodmínečně přizpůsobte používaný hrnec s ideálně plochým dnem provozu indukční desky (dle doporučení výrobce).

Funkci přihřívání pokrmu můžete zapnout na každé varné zóně. Každá varná zóna má 3 úrovně tepelného výkonu, tj.:

• 42^ C
• 70^ C =
• 94 °C ≡

Zapnutí funkce přihřívání:

• Postavte hrnec na požadovanou varnou zónu.
• Po automatické detekci hrnce se dotkněte senzoru funkce přihřívání, naň ukazateli se zobrazí symbol :Tento symbol znamená úroveň tepelného výkonu 42°C.
• Dotkněte se senzoru funkce přihřívání 🌐 podruhé, ukazatel změní zobrazovaný symbol na =čili tepelný výkon se zvýší na 70 °C.
  Dotkněte se senzoru funkce přihřívání ⚪ potřetí, na ukazateli se změní zobra- zovaný symbol na ̄čili úroveň tepelného výkonu se zvýší na 94 °C.
• Funkci přihřívání můžete kdykoli vypnout dotknutím ukazatele varné zóny a8. pak přesuňte prst po senzoru abyste nastavili úroveň tepelného výkonu do polohy „0“.

Funkce Stop'n go „Il"

:8.8:

Funkce Stop'n go funguje jako standardní pauza. Díky ní můžete v libovolném okamžiku zastavit provoz varné desky a pak se vrátit k předchozímu nastavení. Chcete-li zapnout funkci stop'n go, musí být zapnuta alespoň jedna varná zóna. Dotkněte se senzoru . Na všech ukazatelích varných zón se zobrazí symbol . Ⅱ Když bude varná zóna horká, symbol Ⅰbude blikat střídavě s písmenem „H“ nebo „h“, v závislosti na teplotě zóny (ukazatel zbytkového tepla). Chcete-li vypnout funkci Stop'n go, opět stiskněte senzor . Na ukazatelích varných zón se zobrazí nastavení, která jste nastavili před vypnutím této funkce.

Funkce Bridge

Díky funkci Bridge můžete kontrolovat 2 varné zóny desky jako jednu rozšířenou zónu ohřevu. Funkce Bridge je velmi pohodlná, zejména, když ji používáte pro vaření v hrncích typu pekáč.

Deska má funkci Bridge pro levé i pravé zóny.

Chcete-li zapnout funkci Bridge:

• Zapněte desku
• Postavte hrnec typu pekáč na levou nebo pravou varnou zónu
• Hrnec bude automaticky detekován a funkce Bridge se aktivuje, což bude indikovat symbol „ ^27

Pokud do 10 sekund nevyberete výkon, funkce Bridge nebude aktivní.

- Přesunutím prstu po senzoru tepelného výkonu nastavte libovolný tepelný výkon.

Od tohoto okamžiku ovládáte dvě varné zóny pomocí jednoho senzoru.

Funkci Bridge můžete vždy zapnout ručně.

Chcete-li zapnout funkci Bridge, dotkněte se senzoru varné zóny a pak se současně dotkněte obou senzorů výběru varých zón na levé nebo pravé straně. Na horním ukazateli se rozsvítí symbol „a na spodním ukazateli se zobrazí číslice „0“. Pak přesunutím prstu po senzoru změny tepelného výkonu nastavte libovolný tepelný výkon.

Chcete-li vypnout funkci Bridge, dotkněte se ukazatele výběru varné zóny 8a přidržte jej na 3 sekundy s rozsvíceným symbolem „2”. Na displejích se zobrazí číslice „0“.

Od tohoto okamžiku varné zóny fungují samostatně.

Funkce Přizpůsobení hrnce varné zóně

Funkce umožňuje kontrolu přizpůsobení hrnce varné zóně pro dosažení nejvyšší účinnosti vaření a využití úplného tepelného výkonu varné zóny.

Testovací postup:

• Postavte hrnec s množstvím vody zakrývajícím dno hrnce do středu varné zóny.
• Zapněte desku.
• Po automatické detekci hrnce přidržte současně ukazatel detekované varné zóny a senzor ⑨na 3 sekundy do okamžiku zaznění zvukového signálu.
• Na displeji se zobrazí symbol střídavě s, což znamená spuštění testu.
• Po ukončení testu (max. 20 sekund) se na ukazateli hodin zobrazí výsledek v rozsahu 00 až 99.
• Deška se automaticky vypne.

Během testu neměňte polohu hrnce.

Hodnota 99 znamená nejlepší přizpůsobení hrnce varné zóně.

Výsledek zobrazovaný na ukazateli hodin je přibližnou hodnotou a závisí na rozměru dna, materiálu a technologii výroby hrnce.

Na varnou zónu se doporučuje používat hrnce, jejichž výsledek překračuje číslo 60. Pokud je dno hrnce menší než varná zóna a výsledek testu nepřekračuje 60, zopakujte testy na menší dostupné zóně. Používání hrnců, jejichž výsledek nepřekračuje 60, způsobuje prodloužení procesu vaření a snížení jeho kvality. Výsledek testu 00 znamená, že testovaný hrnec není vhodný pro použití na indukční desce.

Péče uživatele o průběžné udržování varné desky v čistotě, jak rovněž její údržba, mají výrazný vliv na prodloužení bezporuchového exploatačního období.

Při čištění keramické tabule jsou závazné identické zásady co v přípa-dě skleněného povrchu. V žádném případě nepoužívejte brusných anebo agresivních čisticích prostředků ani písku do drhnutí, či houbičky s drsným povrchem. Nepoužívejte také čisticí zařízeni vyvíjejících páru na účely čištění.

Čištění po každém použití

• Slabé, nepřipálené nečistoty setřete vlhkou utěrkou bez čisticího přípravku.
  Použití prostředku na mytí nádobí může způsobit výskyt modravého přebarvení.
  Tyto tvrdošíjné skvrny není vždy možné odstranit při prvním čištění a to i při použití speciálního čisticího prostředku.
• Silně přichycené nečistoty odstraňujte ostrou škrabkou. Poté varný povrch setřete vlhkou utěrkou.

Škrabka na čištění varné desky

• Světlé skvrny s perlovým odstínem (zůstatek hliníku) je možné odstraňovat z ochlazené varné desky pomocí speciálního čisticího přípravku. Zůstatky vápenatých substancí (např. po vykypění vody) je možné odstraňovat octem anebo speciálním čisticím přípravkem.
• Při odstraňování cukru, pokrmů s obsahem cukru, umělých hmot a hliníkové folie není možné vypínat dané varné pole! Okamžitě důkladně z horkého varného pole seškrabujte zbytky (v horkém stavu) ostrou škrabkou. Po odstranění nečistot je možné varnou desku vypnout a již zchlazenou varnou desku dočistit speciálním čisticím přípravkem.

Speciální čisticí přípravky je možné koupit v obchodních domech, speciálních elektrotechnických obchodech, drogeriích, v potravinářských obchodech a kuchyňských salonech. Ostré škrabky je možné koupit v obchodech pro kutily, jak rovněž v obchodech se stavebním materiálem, jak rovněž v obchodech s malířským příslušenstvím.

Nikdy nenanášejte čisticí přípravek na horkou varnou desku. Nejlépe umožněte čisticím přípravkům trochu oschnout a teprve potom je setřete na mokro. Eventuální zůstatky čisticího přípravku setřete vlhkou utěrkou před opětovným nahřáním. V opačném případě mohou působit leptavě.

V případě nesprávného zacházení s keramickou tabulí varné desky neneseme odpovědnost z titulu záruky!

Pozor!

Jestliže ovládání z jakéhokoliv důvodu již není možné obsluhovat ve stavu zapnutí varné desky, tehdy vypněte existující hlavní vypínač anebo vyšroubujte odpovídající pojistku a obrat'te se na servis.

Pozor!

V případě výskytu prasknutí anebo zlámání keramické tabule musíte varnou desku okamžitě vypnout a odpojit od sítě. Z tohoto důvodu vypněte pojistku anebo vyjměte zástrčku ze zásuvky. Poté se obraťte na servisní službu.

Periodické prohlídky

Mimo činnosti, které mají za úkol běžné udržování čistoty varné desky je dále potřebné:

• provádět periodickou kontrolu činnosti ovládacích elementů a pracovních soustav varné desky. po uplynutí záruky, nejméně jednou za dva roky, objednejte v středisku servisní obsluhy technickou prohlídku varné desky,
• odstraňte zjištěné provozní poruchy,
  • proved'te periodickou údržbu pracovních soustav varné desky.

Pozor!

Veškeré opravy a regulační činnosti provádějte prostřednictvím vhodného střediska servisní obsluhy anebo instalatérem, který vlastní příslušná oprávnění.

V každé havarijní situaci provedte následující:

• vypněte pracovní soustavy varné desky
  • odpojte elektrické napájení
• přihlaste opravu
• Některé drobné poruchy si může uživatel odstranit sám, pokud se bude řídit pokyny uvedenými v níže umístěné tabulce; předtím než se obrátíte na oddělení obsluhy zákazníka anebo servisu zkontrolujte postupně body v tabulce.

PROBLÉM PŘÍČINA POSTUP
1.Spotřebič nefunguje - výluka	dodávky elektrického proudu	-zkontrolujte pojistku domácí instalace, spálenou vyměňte
2.Spotřebič nereaguje na zaváděné hodnoty	- dotykový panel nebyl zapnutý	- zapněte
	- příliš krátce bylo stlačováno tlačitko (méně než 1 sekundu)	- o něco déle stlačujte tlačitka
	- současně bylo stlačeno více tlačitek	- vždy stlačujte pouze jedno tlačitko (s výjimkou kdy vypínáme varnou zónu)
3.Spotřebič nereaguje a vy-dává dlouhý zvukový signál	- nesprávná odsluha (bylo stlačeno nevhodné čidlo anebo příliš rychle)	- opětovně uvedťe do provo-zu varnou desku
	- čidlo (a) zakryté(á) anebo zašpiněné(á)	- odkryjte anebo očistěte čidla
4.Celý spotřebič se vypíná - po	- zapnutí nebyly zavedené žádné hodnoty v čase delším než 10 s	- opětovně zapněte do-tykový panel a okamžitě zavedťe údaje
	- čidlo (a) zakryté(á) anebo zašpiněné(á)	- odkryjte anebo očistěte čidla
5.Jedna varná zóna se vypíná, na displeji se svítí pís-meno „H”	- omezení času práce - opěto	vně zapněte varnou zónu
	- čidlo (a) zakryté(á) anebo zašpiněné(á)	- odkryjte anebo očistěte čidla
	- přehřátí elektronických ele-mentů
6. Nesvítí ukazatel zbytkového tepla, mimo že varné zóny jsou ještě horké.	- výluka v dodávce proudu, spotřebič byl odpojený od sítě.	- ukazatel zbytkového tepla se aktivuje teprve po opě-tovném zapnutí zařízení.
7.Prasknutí v keramické varné desce.	Nebezpečí! Okamžitě odpojte varnou desku od sítě (pojistka). Obrat’te se na nejbližší servis.
8.Pokud vada ještě nebyla odstraněna.	Odpojte varnou desku od sítě (pojistka!). Obrat’te se na nejbližší servis.Důležité!Zákazník odpovídá za správný stav spotřebiče a jeho odpovídající používání v domácnosti. Jestliže z důvodu chyby v obsluze objednáte servis, tehdy taková návštěva v záruční lhůtě bude pro Vás spojena s náklady.Za škody způsobené nedodržováním tohoto návodu nemůžeme bohužel odpovídat.
9. Indukční varná deska vyluzuje chraplavé zvuky.	Je to normální jev. Pracuje ventilátor chladící elektronické soustavy.
10. Indukční varná deska vydává zvuky, které se spojují s hvizdy.	Je to normální jev. V souladu s pracovní frekvencí varných polí při používání několika varných zón deska při maximálním výkonu vydává lehký hvizd.
11. Varná deska nefunguje, varné zóny se nedají zapnout a nefungují	- závada elektroniky - desku	resetujte, na několik minut ji odpojte od sítě (vy-jměte pojistku instalace).

Jmenovité napětí

230/400V 3N\~50 Hz

Jmenovitý výkon varných desek: 7,4 kW

- indukční varné pole : ∅ 180 mm

1500 W

- indukční varné pole : ∅ 210-220 mm

2000 W

- indukční varné pole : ∅ 160-180 mm

1200 W

- indukční varné pole Booster : ∅ 180 mm

1500/2500 W

- indukční varné pole Booster : ∅ 210-220 mm

2000/3000 W

- indukční varné pole Booster : ∅ 160-180 mm

1200/1400 W

Rozměry 576 x 518 x 50

Hmotnost ca.10,5 kg;

Splňuje požadavky norem EN 60335-1; EN 60335-2-6, které platí v Evropské unii.

Návod na obsluhu si uschovajte a skladujte tak, aby bol vždy po ruke.

Spotrebič používajte len po prečítaní tohto návodu.

Technické údaje....65

Po použití vypnite varnú dosku ovládačom a nespo-liehajte sa na detektor nádoby.

- Udržujte varné zóny a dná hrncov čisté.

Po zakončení používania vypnite varnú zónu regulátorom a nespoliehajte sa na ukazovatel'och detektora riadu.

- Vždy zaistite aby dno hrncov bolo suché: po naplnení hrnca alebo jeho vytiahnutí z chladničky skontrolujte, či dno je suché. Vďaka tomu doska ostane čistá.

- Pokrievka na hrnci zabraňuje úniku tepla a tak skracuje čas nahrievania a znižuje spotrebu elektrickej energie.

- Pre zistenie či riad je vhodný, skontrolujte, či je dno nádoby prit'ahované magnetom.

- Každé použitie snímačov je signalizované zvukom.

Na povrchoch snímačov neklad'te žiadne predmety (möže sa zobrazit' správa o poruche), tieto povrchy udržujte v náležitej čistote.

- Dosku zapnite stlačením snímača . ①

- Umiestnite hrniec na varnej zóne.

- Presunutím prstu po snímači, začínajúc zl'ava, nastavte požadovaný výkon varenia zóny (na displeji sa zobrazuje nastavený výkon).

• Varná zóna je už spustená.

• Vypnite dosku snímačom . ①
- Dotknite a na 3 sekundy podržte ukazovatel'. 8.
- Aktivujte danú varnú zónu, dotknite snímač a presuňte prst dol'ava tak, aby ste varný výkon znížili na „0”.

Varná doska je v zapnutá, ak je spustená aspoň jedna varná zóna.

• Vypnite dosku snímačom . ①

- Znížte výkon zóny so spustenou funkciou Booster na „0” presunutím prstu po snímači • •

Ukazovatel' zvyškového tepla „H”

Funkcia automatického dohrievania

Ked' chcete aktivovat' funkciu, postupujte nasle- dovne:

zložíte hrniec, a následne ho položíte spät', dohrievanie bude pokračovať, až kým neuplynie celý čas dohrievania.

Funkcia časovača

• Umiestnite hrniec na varnej zóne.
• Ked doska automaticky deteguje hrniec, nastavte výkon zóny.
• Vyberte zónu, na ktorej chcete nastavit' funkciu časovača.
• Časovač sa aktivuje stlačení a podržaní snímača 8.8, až kým nezaznie zvukový signál. Na displeji sa zobrazia číslice „00“.

Najprv sa nastavuje druhá číslica (jednotky), a následne sa nastavuje prvá číslica (desiatky).

• Ked' sa časovač aktivuje, prstom presuňte po snímači a nastavte číslicu jednotiek.
• Potom opätovne stlačte snímač časovača, prejdete na nastavenie prvej číslice.
• Prstom presuňte po snímači a nastavte číslicu desiatok.
• Ak nenastavíte žiadnu hodnotu prvej číslice, časovač po 10 sekundách automaticky nastaví hodnotu „0“ (napríklad „06“, tzn. č časovač je nastavený na 6 minút).

Ked' chcete funkciu Bridge vypnút', dotknite a na 3 sekundy podržte ukazovatel' výberu varnej zóny B so zobrazeným symbolom „☐. Na displeji sa zobrazí číslica „0“.

Čistenie po každom použití

Periodická prehliadka spotrebiča

Kontakty pro záruční a pozáruční servis výrobku značky Amica.

ČR

Martykán servis

Zámecká 3

698 01 Veselí nad Moravou

Tel: [phone]

e-mail: [e-mail]

www.martykanservis.cz

SK

Servisní Středisko Amica SK

Se sídlem :

Fastplus s.r.o.

Na pántoch 18

831 06 Bratislava - Rača

Tel: [phone]

e-mail: [e-mail]

www.fastplus.sk
