NÁVOD NA OBSLUHU PIN6541NSK AMICA

Výrobca týmto prehlasuje, že tento výrobok splňuje základné požiadavky nižšie uvedených európskych smerníc:

• smernice nízkeho napätia 2014/35/ES,
• smernice elektromagnetickej kompatibility 2014/30/ES,
• smernice eko projektovanie 2009/125/ES,

a preto bol tento výrobok označený CE a bolo mu udelené prehlásenie o shode Sprístupnené orgánom kontrolujúcim trh.

OBSAH

- Dbalost o čistotu varných polí a dna hrnců.

Chcete-li nastavit na hodinách čas:

Varná doska Amica je spojením výnimočnej jednoduchosti v používaní a skvelej účinnosti. Po prečítaní návodu nebude obsluha varnej dosky problémom.

Bezpečnost' a funkčnost' varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.

Vážený zákazník, prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky pozorne prečítali tento návod. Dodržiavanie v čom uvedených pokynov Vás ochráni pred nesprávnym používaním.

Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám.

Pozor!

Prístroj bol skonštruovaný len na účely varenia. Akékol'vek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byt' nebezpečné.

Výrobca si vyhradzuje právo zaviest' zmeny, ktoré nemajú vplyv na prevádzku prístroja.

OBSAH

Základné informácie....34

Bezpečnostné pokyny používania....36

Popis výrobku....41

Inštalácia....42

Obsluha....48

Čistenie a údržba....61

Odstraňovanie porúch....63

Pozor. Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byť venovaná mimoriadna pozornosť. Deti mladšie ako 8 rokov sa nemôžu pohybovať v blízkosti spotrebiča bez stáleho dozoru.

Tento spotrebič nie je určený pre používanie det'mi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokial' nie je zaistený ich dohl'ad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Nedovol'te det'om aby sa so spotrebičom hrali. Upratovanie a obslužné činnosti nemôžu byt' vykonávané det'mi bez dozoru.

Pozor. Príprava pokrmov na varnej doske s použitím tuku bez dozoru môže byt' nebezpečné a môže spôsobit' požiar.

NIKDY nehaste oheň vodou. Vypnite spotrebič a prikryte plameň napr. pokrývkou alebo nehorľavou dekou.

Pozor. Nebezpečenstvo požiaru: nehromad'te veci potrebné k vareniu na ploche.

Pozor. Ak povrch varnej dosky je prasknutý, vyp-nite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom.

Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, inak budú horúce.

Zariadenie neovládajte vonkajšími hodinami alebo nezávislým systémom dial'kového ovládania.

K čisteniu spotrebiča nie je dovolené používať zariadenia pre čistenie parou.

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA

• Pred prvým použitím indukčnej varnej dosky si pozorne preštudujte tento návod na obsluhu. Vďaka tomu si zaistíte bezpečnú prevádzku varnej dosky a zabránite jej poškodeniu.
• Ak indukčnú varnú dosku používate v tesnej blízkosti rádia, televízora alebo iného vyžaru-júceho prístroja, overte či panel s tlačidlami správne funguje.
• Varnú dosku by mal inštalovať oprávnený inštalatér – elektrotechnik.
• Dosku neinštalujte v blízkosti chladiacich zariadení.
• Nábytok, do ktorého inštalujete varnú dosku, musí byť odolný voči teplotám cca 100°C. Vzt'ahuje sa to na preglejky, okraje, povrchy , ktoré sú vyrobené z plastickej hmoty, lepidlá a laky.
• Varnú dosku používajte až po jej vstavaní do nábytku. Vďaka tomu budete chránení pred nebezpečným dotykom častí ktoré zostávajú pod napätím.
• Opravu elektrických zariadení môžu vykonávat' len odborníci. Neodborné opravy môžu byt' pre užívatel'a nebezpečné.
• Prístroj je odpojený od hlavného prívodu elektrickej energie len vtedy, ak je vypnutá poistka alebo ak zástrčka je vytiahnutá zo zásuvky.
• Zástrčka napájacieho vodiča po inštalovaniu varnej dosky musí byť dostupná
• Nedovol'te det'om aby sa so spotrebičom hrali.
• Toto zariadenie nie je určené na používanie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osobami s nedostatkom skúseností a znalostí prístroja, iba ak je uskutočňované pod dohl’adom inej osoby alebo v súlade s návodom na obsluhu prístroja, poskytnutými osobami zodpovednými za ich bezpečnost’.
• Osoby s implantovanými zariadeniami na podporu životných funkcií (napr. kardiostimulátorom, inzulínovou pumpou, alebo sluchovým prístrojom) musia sa uistit', že indukčná varná doska (frekvenčný rozsah pôsobenia indukčnej varnej dosky činí 20-50 kHz) nebude rušit' prácu týchto prístrojov.
• V prípade výpadku napätia v sieti všetky nastavenia budú vymazané. Po obnovení sieťového napätia odporúčame opatrnost'. Pokial' sú varné zóny horúce, bude zapnutý ukazovatel' zvyškového tepla „H", a ako v prípade prvého zapnutia klůč blokády.
• Ukazovatel' zvyškového tepla vstavaný v elektronický systém informuje o tom, či je doska ešte zapnutá a či je ešte horúca.
• Ak sa v blízkosti varnej zóny nachádza napájacia zásuvka, uistite sa, že napájací kábel sa nedotýka horúcich miest.
• Počas varenia na tuku alebo oleji nenechávajte dosku bez dozoru, pretože tieto látky predstavujú nebezpečenstvo požiaru.
• Nepoužívajte plastové nádoby, alebo nádoby z hliníkovej fólie (alobalu). Pri vysokých teplotách sa tavia a môžu poškodit' keramickú tabuľu.
• Cukor, kyselina citrónová, sol', atd'. v tepelnom bud' pevnom stave, ani plasty sa nesmú dostat' do styku s horúcimi varnými zónami.
• Ak sa však na varnú zónu dostane neopatrnost'ou cukor alebo plast, v žiadnom prípade nevypínajte varnú dosku, ale zoškrabte ostrou škrabkou. Chráňte si ruky pred popálením a poranením.

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA

• Na indukčnej varnej doske používajte len hrnce a panvice s ideálne rovným dnom, bez ostrých okrajov a hrán, inak môže dôjst' k trvalému poškodeniu skla.
• Vykurovacia plocha indukčnej varnej dosky je odolná voči tepelnému nárazu. Nie je citlivá ani na chlad, ani na teplo.
• Nepustite na keramickú tabuľu žiadne predmety. Bodový náraz, napr. padajúca korenička môže viest' k vzniku prasklín a úlomkov keramickej tabuľe.
• V prípade poškodenia, zvyšky pokrmov, ktoré prekypeli môžu vniknút' do častí indukčnej varnej dosky, ktoré sú pod prúdom.
• Ak povrch varnej dosky je prasknutý, vypnite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom
• Nepoužívajte povrch dosky ako kuchynskú doštičku na krájanie alebo ako pracovnú plochu.
• Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, inak budú horúce.
• Neinštalujte varnú dosku nad šporák bez ventilátora, nad umývačku riadu, chladničku, mrazničku alebo práčku.
• Ak ste inštalovali varnú dosku do pracovnej dosky, vzduch, ktorý vyteká z ventilačného systému dosky môže nahrievať na vysokú teplotu všetky kovové predmety, ktoré sa nachádzajú v skrinke. Z ohľadu na to odporúčame používanie bezprostredný kryt (vid' obr. 2).
• Dodržujte pokyny pre údržbu a čistenie keramickej tabule. Ak nebudete postupovat' v súlade s týmito pokynmi, stratíte nárok nároky plynúce zo záruky.
• Na zapnutú varnú dosku nikdy nestavajte prázdnej varnej nádoby, mohlo by viest' k poškodeniu ako hrnca tak i varnej zóny.

ÚSPORA ENERGIE

Každý, kto náležite využíva energiu, nielen šetrí peniaze, ale koná tiež vedome v súlade s potrebami životného prostredia. Preto pomôžme aj my, šetrime elektrickou energiou! A môžeme to urobit' takto:

- Používaním vhodného riadu.

Hrnce s plochým a hrubým dnom pomáhajú ušetrit' až 1/3 elektrickej energie. Pamätajte tiež na pokrievky, v opačnom prípade sa spotreba elektrickej energie zvyšuje až štvornásobne!

Nečistoty bránia v prenose tepla – silne pri-pálené zvyšky potravín je možné odstrániť len prostriedkami, ktoré sú pre životné prostredie škodlivé.

- Snažte sa „nenakukovat’ do hrncov” príliš často.

- Neinštalujte varnú dosku v tesnej blízko-sti chladničiek/mrazničiek.

Dochádza potom totiž k zbytočnému plytvaniu elektrickej energie.

VYBAL'OVANIE

Zariadenie je chránené pred poškodením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlikvidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zaba- lenie sú neškodné pre životné prostredie, sú 100% recyklovatel'né a sú označené príslušným symbolom.

Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd'.) nedostali do rúk det'om.

LIKVIDÁCIA ZARIADENÍ

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/UE a pol'ským Zákonom o opotrebovaných elektrických a elektronických zariadení príslušným symbolom prečiarknutého kontejnera na odpadky.

Tento symbol znamená, že sa pri likvidácii nesmie miešat's inými domácimi odpadmi. Užívatel' musí zariadenie odovzdat' v zbernom stredisku na recykláciu elektrických alebo elektronických zariadení. vykonávajúci

zber, v tom miestne zberné strediská, obchody a obecné úrady, tvoria systém umožňujúci odovzdávanie týchto spotrebičov Správny postup pri likvidácii elektrického a elektronického zariadenia predchádza negatívnemu vplyvu škodlivých pre l'udské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebezpečných častí ako aj nesprávneho skladovania a recyklácie takýchto zariadení.

Opis dosky

Indukčná varná zóna

booster ∅ 180 mm (zadné pravé)

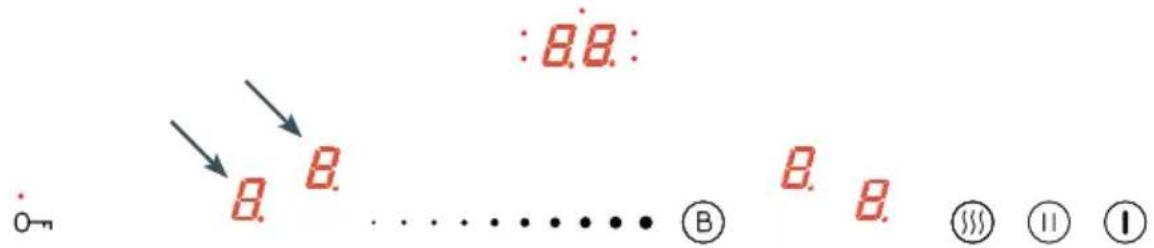

Ovládací panel

1. Senzor zapnút' / vypnút' dosky
2. Senzor zmeny tepelného výkonu
3. Ukazovatel' varnej zóny
4. Ukazovatel' hodín
5. Signalizačná dióda hodín
6. Senzor Booster
7. Senzor funkcie pauza
8. Senzor funkcie ohrievania
9. Senzor klúč
10. Signalizační dióda senzora klúč
11. Signalizačná dióda minútky

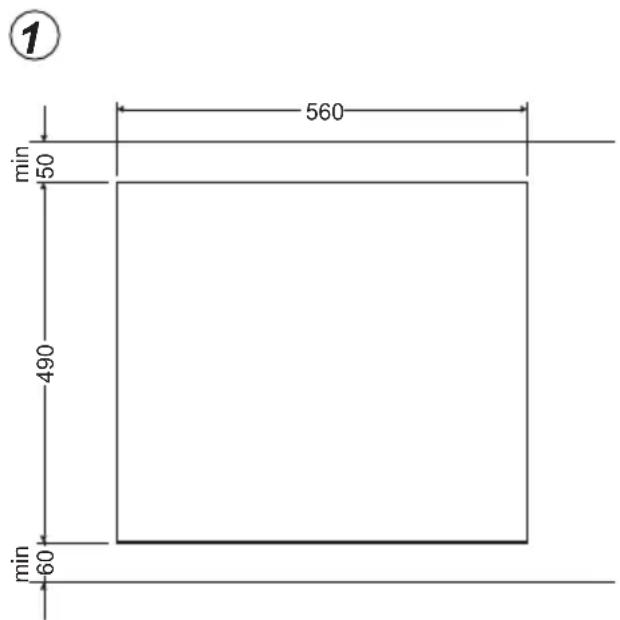

Pripravte miesto v pracovnej doske k vstavaniu varnej dosky.

• Hrúbka pracovnej dosky nábytku je od 28 do 40 mm, híbka pracovnej dosky min 600 mm. Pracovná doska musí byť plochá a správne vyrovnaná. Pracovnú dosku treba utesnit' a zabezpečit' ju od steny pred zaliatím a vlhkost'ou.
• Minimálna vzdialenost' medzi okrajom otvoru a okrajom pracovnej dosky spredu je min 60 mm, a zozadu min 50 mm.
• Minimálna vzdialenost' medzi okrajom otvoru a bokmi susednej skrinky je min. 55 mm.
• Vstavaný nábytok musí mat' preglejku, a lepidlo k jej prilepeniu musí byt' odolné voči teplote 100°C. Nesplnenie tejto podmienky môže zapríčinit' deformáciu povrchu, alebo odlepenie preglejky.
• Okraje otvoru musia byť zabezpečené látkou odolnou voči vlhkosti.
• Otvor v pracovnej doske vykonajte v súlade s rozmermi uvedenými na výkr. 1.
• Pod spodkom dosky nechajte voľný priestor minimum 25 mm, aby ste umožnili správnu cirkuláciu vzduchu a aby ste unikli nahriatia plochy vôkol dosky.

Obr. 2

Vstavanie skrinky v pracovnej doske.

Vstavanie v pracovnej doske nad sporákom s ventiláciou.

Neinštalujte dosku nad sporákom bez ventilácie.

Inštalovanie dosky

• spojenie dosky s elektrickým vodičom vykonajte na základe priloženej schémy zapojenia
• pracovní dosku očistite z prachu, varnú dosku vložte do otvoru a silno pritlačte k pracovnej doske (Výkr. 3).

Výkr. 3

1 – stolná doska
2 – tesnenie dosky
3 - keramická doska

Montáž penového tesnenia. *

Vstavenie spotrebiča bez tesnenia je zakázané.

Tesnenie umiestite na spotrebiču nasledujúcim spôsobom:

Pred vstavením spotrebiča do kuchynskej vstavby, je potrebné zospodu k rámu kuchynskej dosky prilepit' penové tesnenie, pripojené k spotrebiču.

• z tesnenia odstráňte ochrannú fóliu,
• potom tesnenie prilepte zospodu rámu.

(výkr.)

* v niektorých modeloch je tesnenie prilepené do dosky

Pripojenie dosky k elektrickej inštalácii

Pozor!

Dosku k elektrickej sieti smie pripojit' iba kvalifikovaný elektrotechnik s príslušným oprávnením. Je zakázané vykonávať samostatné úpravy alebo zmeny v elektrickej inštalácii.

Pokyny pre montážneho technika

Doska je vybavená v spojovaciu lištu, ktorá umožňuje vol'bu správneho pripojenia podľa daného typu elektrického prívodu.

Spojovacia lišta umožnuje nasledujúce pripojenia:

• jednofázový prúd 230 V \~
• dvojfázový prúd 400 V 2N \~
• třifázovy prúd 400 V 3N \~

Pripojenie dosky k správnemu zdroju napájania je možné vhodným premostením na spojovacej lište v súlade s priloženou schémou. Schéma elektrického zapojenia je uvedená v dolnej časti spodného krytu. Prístup k spojovacej lište je možný po otvorení veka svorkovnicovej skinky. Nezabudnite na správnu vol'bu napájacieho kábla, majúc na úvahe druh napojenia a menovitý výkon dosky.

Pozor!

Pamätajte o nutnosti pripojenia ochranného obvodu do svorky prípojnej lišty, označené znakom ⏻ . Elektrická inštalácia napájajúca varnou dosku musí byť zabezpečená príslušne zvoleným zabezpečením a ako dodatočné zabezpečenie napájacej línie môže byť vybavená odpovedajúcim vypínačom, ktorý umožňuje vypnutie prúdu v havarijnej situácii.

Pred pripojením dosky k elektrickej inštalácii prečítajte si informácie na výrobnom štítku a schéme pripojenia.

Iný spôsob pripojenia dosky než je to uvedené v schéme, môže zapríčinit' jej poškodenie.

POZOR! Inštalatér je povinný vydat' užívatel'ovi „osvedčenie pripojenia výrobku k elektrickej inštalácii” (nachádza sa v záručnom listu). Po ukončenej inštalácii inštalatér je tiež povinný umiestit' informáciu o spôsobe vykonaného pripojenia:

• jednofázovom, dvojfázovom alebo trojfázovom,
• prierezu pripojovacieho vodiča,
• druhu použitého zabezpečenia (druh poistky).

SCHÉMA PRÍPUSTNÝCH ZAPOJENÍPozor! Napätie výhrevných elementov 230V
Pozor! V prípade každého zo spojenia ochranný vodič musí byť spojený so svorkou +				Typ / prierez vodiča	Ochranná poistka
1	Pre sieť 230 V pripojenie jedno-fázové s neutrálnym vodičom, svorky L1 a L2 spojené mostíkom, neutrálny vodič do N, ochranný vodič do +	1N~		HO5VV-FG 3X 4 mm2	min.30 A
2*	Pre sieť 230/400V dvojfázové pripojenie s neutrálnym vodičom, neutrálny vodič do N, ochranný vodič do +	2N~		HO5VV-FG 4X2,5mm2	min.16 A
3*	Pre sieť 230/400V třífázové pri-pojenie s neutrálnym vodičom, neutrálny vodič do N, ochranný vodič do +	3N~	HO5	5X1,5mm2	min.16 A
L1=R, L2=S, L3=T, N= svorka neutrálneho vodiča, + = svorka ochranného vodiča

* V prípade domácej 3-fázovej inštalácie 230/400V, ostávajúci vodič pripojte do svorky:L3, ktorá nie je spojená s vnútornou inštaláciou dosky.
* Svorky N-N sú vnútorne spojené, nie je potrebné ich mostíkovat'

Pred prvým použitím

• starostlivo očistite indukčnú dosku. S indukčnou doskou zaobchádzajte ako so sklenenou tabuľou,
• pri prvom použití sa môže objavit' slabý zápach, preto v miestnosti zapnite vetranie alebo otvorte okno,
• dosku prevádzkujte podľa bezpečnostných pokynov.

Spôsob fungovania indukčnej varnej zóny

Elektrický generátor napája cievku umiestenú vo vnútri spotrebiča.

Táto cievka vytvára magnetické pole, ktoré je prenášané na nádobu.

Magnetické pole spôsobuje, že sa nádoba zahrieva

Tento systém zaistuje používanie nádob, ktorých dno je poddajné na pôsobenie magnetického pola.

Všeobecne sa dá povedat', že indukčnú technológiu charakterizujú dve vlastnosti:

• vd'aka tomu, že teplo je vyžarované pomocou nádoby, je možné maximálne využitia tepla,
• nedochádza k javu tepelnej zotrvačnosti, pretože varenie sa automaticky začína vo chvíli umiestnenia nádoby na doske a končí sa okamihom jej stiahnutia z dosky.

V priebehu normálneho používania varnej dosky môžu vzniknút' zvuky rôzneho druhu, ktoré nemajú žiadny vplyv na dobrú prácu dosky.

• Hvizd nízkej frekvencie. Zvuk vzniká, keď je nádoba prázdna, stráca sa po naliatí vody alebo vložení pokrmu.
• Hvizd vysokej frekvencie. Zvuk vzniká v nádobách, ktoré boli vyrobené z veľa vrstiev rôznych materiálov a zapnutiu maximálneho tepelného výkonu. Tento zvuk sa tiež zosilňuje, pokiaľ súčasne používame dve alebo viacej varných zón na maximálny výkon. Zvuk sa ztráca alebo je menej intenzívny po znížení výkonu.
• Zvuk škrípania. Zvuk vzniká v nádobách, ktoré boli vyrobené z veľa vrstiev rôznych materiálov. Intenzita zvuku závisí od spôsobu varenia.
• Zvuk zvonenia. Zvuk vzniká behom práce ventilátora chladiaceho elektronické systémy.

Zvuky, ktoré môžu byť počúvatel'né v priebehu správnej exploatácie vznikajú z práce chla-diaceho ventilátora, rozmerov nádob a materiálu, z ktorého boli vyrobené spôsobu varenia pokrmov a zapnutého tepelného výkonu.

Tieto zvuky nie sú normálnym javom a nie sú poruchami varnej dosky.

Ochranné zariadenie:

Ak doska bola správne inštalovaná a je správne využívaná, ochranné zariadenia sú potrebné zriedkakedy.

Ventilátor: chráni a ochladzuje ovládacie a napájacie komponenty. Môže pracovať na dve rýchlosti, funguje automaticky. Ventilátor pracuje vtedy, keď sú varné zóny zapnuté a funguje pri vypnutej doske do okamihu dostatočného ochladenia elektronického systému.

Tranzistor: Teplota elektronických komponentov je meraná nepretržite pomocou sondy. Ak sa nebezpečne zvyšuje teplota, systém automaticky znižuje výkon varnej zóny alebo odpojí varnú zónu nachádzajúcu sa najbližšie k horúcim elektronickým elementom.

Detekcia: detektor prítomnosti hrnca umožňuje prevádzku dosky, a teda ohrievanie. Malé predmety umiestnené na varnej ploche (napr. lyžička, nôž, prstienok, prsteň...) nebudú identifikované ako hrnce, preto sa tiež doska nezapne.

Detektor prítomnosti hrnca v indukčnej zóne

Detektor prítomnosti hrnca je inštalovaný vo varných doskách s indukčnými zónami. Behom prevádzky varnej dosky detektor prítomnosti hrnca automaticky zapína alebo vypína tvorbu tepla v zóne varenia, vo chvíli umiestňovania hrnca na doske alebo po jeho stiahnutí z dosky. Zaručuje to úsporu energie.

• Ak zóna varenia je používaná s príslušným hrncom, na displejisa ukáže teplotná indikácia
• Indukcia vyžaduje používanie hrncov presne prispôsobených, vybavených dnom z magnetického materiálu (Tabul'ka)

Ak sa na zóne varenia nenachádza hrniec alebo použitý hrniec nie je vhodný, na displeji sa ukáže symbol –. Zóna sa nezapne.

Ak v priebehu 90 sekúnd nebude indikovaný žiaden hrniec operácia zapnutia dosky bude zrušená.

Ak chcete vypnút' zónu varenia, vypnite ju pomocou dotykových senzorov, nielen stiahnutím hrnca.

Detektor hrnca nepracuje akosenzor zapni/vypni dosku.

Indukčná varná doska je opatrená senzormi ovládanými dotykom označených oblastí. Každý dotyk senzora je potvrdený akustickým signálom.

Pri zapínaní a vypínaní, a pri nastavovaní stupňa tepelného výkonu sa vždy dotýkajte iba jedného senzora. Ak sa dotknete súčasne niekol’kých senzorov (s výnimkou hodín a klúča), systém bude ignorovať zadané ovládacie signály, a ak budete senzory dotýkať príliš dlho bude signalizovať poruchu.

Výkon varnej dosky je podmienený výberom vhodného kvalitného riadu.

Výber riadu k vareniu v indukčnej zóne

- Vždy používajte vysoko kvalitný riad s ideálne rovným dnom: používanie takýchto hrncov zabraňuje vzniku vysokej teploty, v których by jedlá počas varenia mohli privriet. Hrnce a panvice so silnými stenami zaručujú dokonalé rozvádzanie tepla.

• Optimálnu kontrolu teploty pomocou indukčného modulu zaručí ploché dno hrnca.

- Vyhíbené dno hrnca alebo hlboko vytlačené logo výrobcu majú negativny vplyv na overovanú teplotu indukčným modulom a môžu zapríčinit' prehriatie nádob.

- Nepoužívajte poškodený riad napr. so zdeformovaným dnom, spôsobeným príliš vysokou teplotou.

- Používajúc veľké nádoby s feromagnetickým dnom, ktorých priemer je menší od celkového priemeru nádoby, zohrieva sa len feromagnetická časť nádoby. Spôsobuje to situáciu, v ktorej nie je možné rovnomerné rozvádzanie tepla v nádobe. Feromagnetická v dnu nádoby je zmenšená z dôvodu v nej umiestených hliníkových elementov, preto tiež

dodávané množstvo tepla môže byť menšie. Môžu sa vyskytnúť problémy sa zaznamenaním nádoby alebo nádoba nebude vôbec zaznamenaná. Priemer feromagnetickej časti riadu musí byť prispôsobený k veľkosti varnej zóny, s cieľom získania optimálnych výsledkov varenia. V prípade, ked’ nádoba nebola zaznamenaná vo varnej zóne, odporúča sa jej vyskúšanie vo varnejzóne s príslušne menším priemerom.

K indukčnému vareniu používajte len feromagnetické nádoby, z materiálov ako:

• smaltovaná ocel'
• liatina
• špeciálne nádoby z nehrdzavejúcej oceli pre indukčné varenie.

Označenie riadu Skontrol	e na štítku uvedená informácia o tom, že hrniec je vhodný pre použitie na indukčných doskách.
	Používajte magnetické hrnce (zo smaltovaného plechu, feritickej ocele, liatiny), vyskúšajte ich priložením magnetu ku dnu hrnca (musí ho prichytit').
Nehrdzavejúca ocel' Nero	zozná prítomnosť hrnca
	Okrem hrncov z feritomagnetickej ocele
Hliník Nerozozná prítomnosť hrnca
Liatina Vysoká účinnosť
	Pozor: hrnce môžu poškriabať dosku
Smaltovaná ocel' Vysoká účinnosť
		Odporúča sa nádoby s plochým, silným a rovným dnom
Sklo Nerozozná prítomnosť hrnca
Porcelán Nerozozná prítomnosť hrnca
Riad s medeným dnom Nerozozná prítomnosť hrnca

Rozmery riadu.

• Aby ste pri varení dosiahli najlepší efekt, používajte riad s takým priemerom dna (feromagnetickej časti), aký je priemer daného varného pol'a.
• Používanie riadu s menším priemerom dna ako dané varné pole znižuje efektívnosť poľa a predlžuje varenie.
• Detekcia riadu varnými poľami má svoj spodný limit, ktorý závisí od priemeru feromagnetického dna riadu a materiálu, z ktorého je riad vyrobený. Ak použijete nevhodný riad, je možné, že ho varné pole nedokáže detegovat'.

Ovládací panel

- Po pripojení varnej dosky k el. napätiu, všetky ukazovatele na chvíľu zasvietia. Varná doska je pripravená na používanie.

- Varná doska je vybavená elektronickými snímačmi (senzormi), ktoré sa ovládajú dotykom trvajúcim min. 1 sekundu.

Zapnutie varnej dosky

:8.8.:

Dotknite a na 1 sekundu podržte snímač zapnút'/vypnút'. Varná doska signalizuje správne fungovanie (spustenie), keď sa na displeji hodín 8. zobrazí číslica „0”.

Ak v priebehu 10 sekúnd od zapnutia varnej dosky nenastavíte výkon niekto-rej varnej zóny, varná doska sa automaticky vypne.

Zapnutie varnej zóny a nastavenie výkonu varenia

- Doska hrniec automaticky deteguje a ukazovatel' danej varnej zóny začne blikat' zobrazujúc „0".

V prípade, ak varná doska automaticky deteguje dva alebo viac hrncov, do- tknite ukazovatel' ^8 danej varnej zóny. Začne blikat'.

Varná zóna je aktívna, keď na jej ukazovateli svieti číslica alebo písmeno, to znamená, že varná zóna je pripravená na nastavenie výkonu varenia.

Vypnutie varnej zóny

Varnú zónu môžete vypnút jedným z nasledujúcich spôsobov.

Vypnutie celej varnej dosky

Ak je varná zóna horúca, na displeji danej varnej zóny svieti písmeno „H” alebo „h” – symbol zvyškového tepla. Opis symbolu je uvedený v d’alšej časti príručky.

Funkcia Booster „B”

:8.8:

Funkcia Booster zvyšuje výkon zóny ∅ 180 mm - z 1500 W na 2500 W, zóny ∅ 210-220 mm - z 2000 W na 3000 W, zóny ∅ 160-180 mm - z 1200 W na 1400 W. Spojenej zóny Bridge z 3000 W na 5000 W.

• Umiestnite hrniec na varnej zóne.
• Doska hrniec automaticky deteguje a ukazovatel' danej varnej zóny začne blikat' zobrazujúc „0".
• Funkciu Booster spustíte stlačením snímača Ⓑ (na displeji sa zobrazí písmeno „B”)

Ked' chcete funkciu Booster vypnút':

Čas spustenia funkcie Booster je obmedzený na 10 minút. Po uplynutí tohto

času sa výkon zóny nastaví na nominálny výkon (napríklad, ak má doska rozsah nastavenia výkonu zóny 0 až 9, potom je nominálny 9; ak má doska rozsah nastavenia výkonu zóny 0 až 12, potom je nominálny výkon 12 ap.).

Táto funkcia sa môže automaticky prepnút' na nominálny výkon aj vtedy, ked' výhrevné prvky alebo elektronické systémy dosiahnu limitnú teplotu.

Funkciu Booster môžete použit' opät', ked' teplota výhrevných prvkov klesne na bezpečnú úroveň. Táto funkcia sa nikdy nespustí automaticky.

Ked' z varnej zóny so spustenou funkciou Booster zložíte hrniec, odpočítavanie 10 minút sa nezastaví.

Funkciu Booster môžete súčasne spustit' iba na dvoch varných zónach, tzn. na dvoch pozdížnych, alebo na dvoch priečnych zónach. Funkcia sa nedá súčasne spustit' na protiľahlých zónach („krížom“).

Funkcia blokády

Vďaka funkcií blokády môžete zablokovat’ možnosť ovládania dosky, napríklad kvôli det’om alebo počas čistenia. Funkcia blokády sa dá aktivovat’ ked’ je varná doska zapnutá, aj ked’ je vypnutá. Ked’ chcete blokádu zapnút alebo vypnút, stlačte a na 5 sekúnd podržte snímač .Ked’ je blokáda aktívna, svieti kontrolka vedľa snímača Q

Doska je zablokovaná, dokonca aj vtedy, ked' ju zapínate alebo vypína- te snímačom .IV prípade odpojenia dosky od el. napätia sa funkcia blokády dosky automaticky vypne.

Po skončení varenia, povrch indukčnej varnej dosky v oblasti danej varnej zóny je stále horúci, nazýva sa to zvyškové teplo.

Ak je teplota dosky vyššia než 60 °C*, na ukazovateli danej varnej zóny sa zobrazuje symbol „H”.

Ak je teplota dosky v rozpätí 45 °C* - 60°C*), na ukazovateli danej varnej zóny sa zobrazuje symbol „h” (nízke zvyškové teplo).

* Hodnoty teplôt sú iba orientačné

Ked' svieti ukazovatel' zvyškového tepla, nedotýkajte sa danej varnej zóny, vzhľadom na možnost' popálenia; a tiež neklad'te na varnej zóne predmety citlivé na teplo!

V prípade poruchy (prerušenie) el. napätia, ukazovatel' zvyškového tepla „H” alebo „h” sa nezobrazuje. Napriek tomu môžu byt' varné zóny vtedy ešte horúce!

Obmedzenie času používania

Pre zvýšenie spoľahlivosti je indukčná doska vybavená obmedzovačom času práce pre každú varnú zónu.

	Úroveň výkonu varenia	Maximálny čas práce
Maximálne trvanie práce je nastavené individuálne, závisí od používaných úrovní varenia, ktoré sa používajú. Ak počas varenia dlhší čas používate iba jeden výkon varenia, maximálne trvanie bude obmedzené podľa nasledujúcej tabul’ky:	— = ≡	8 hod.
	1 8 hod.
	2 8 hod.
	3 5 hod.
Ked’ varná zóna dosiahne maximálne trvanie varenia, automaticky sa vypne, a na displeji sa zobrazí symbol zvyškového tepla. Maximálne trvanie práce sa týka jednotlivých zón osobitne.	4 5 hod.
	5 5 hod.
	6 1,5 hod.
	7 1,5 hod.
	8 1,5 hod.
	9 1,5 hod.
	P 10min.

Aktivovaním funkcie sa dočasne zvýši výkon varenia zóny na úroveň 9. Ked' ju chcete aktivovat':

• Umiestnite hrniec na varnej zóne.
• Po automatickej detekcii hrnca, nastavte výkon varenia v rozpätí 1 až 8.
  • Opätovne stlačte ukazovatel' 8.

Na displeji sa bude striedavo zobrazovať úroveň nastaveného výkonu a symbol „A“

Ked' uplynie čas dohrievania jedla (pozri tabul'ka vedl'a), zóna sa automaticky prepne na predtým nastavenú úroveň, ktorá sa zobrazí na ukazovateli.

Úroveň výkonu varenia	Čas trvania automatického dohrievania s dodatočným výkonom
1 48 sek.
2 1 min., 12 sek.
3 2 min., 4 hod.
4 2 min., 4 hod.
5 4 min., 12 sek.
6 7 min., 12 sek.
7 2 min.
8 3 min., 12 sek.

Ak z varnej zóny s aktívnou funkciou dohrievania

Časovač ul'ahčuje varenie, pretože umožňuje nastavit' trvanie spustenia jednotlivých varných zón. Časovač sa tiež môže použit' ako budík. Funkcia časovača sa dá spustit' iba počas varenia (ked' je výkon zóny väčší než „0“). Funkciu časovača môžete použit' súčasne na všetkých varných zónach. Maximálne trvanie práce je 99 minút (v krokoch po 1 minúte).

Postup nastavenia časovača:

Časovač sa spustí, keď kontrolka spustenia danej varnej zóny začne blikat' (kontrolka na obrázku panela je označená ako 5).

Ked' chcete nastavit' časovač pre d'alšiu zónu, postupujte analogicky ako v predchádzajúcom postupe, ibaže na začiatku vyberte inú varnú zónu. Nezabúdajte, že funkciu časovača sa nastavuje pre každú zónu osobitne.

Ked' nastavíte viac ako jeden časovač, na displeji hodín sa bude zobrazovat' najkratšie trvajúci. Signalizuje to blikajúca kontrolka vedl'a ukazovatel'a hodín.

Počas varenia môžete v každej chvíli zmenit' nastavený čas časovača. Ked' to chcete urobit', počas varenia vyberte zónu, pre ktorú chcete zmenit' časovač, tzn. aktivujte ju ukazovatel'om, a následne sa dotknite ukazovatel'a hodín a na- stavte čas, vykonávajte činnosti tak, ako pri nastavovaní časovača.

Čas zostávajúci do konca varenia môžete v každej chvíli skontrolovať. Dotknite sa ukazovatel'a hodín „aktívny čas spustenia časovača pre danú zónu signalizuje blikajúca kontrolka vedl'a ukazovatel'a 88.

Ked' uplynie nastavený čas varenia, spustí sa zvukový signál. Môžete ho vypnút' dotknutím l'ubovoľného snímača. Alarm sa vypne automaticky po 2 minútach. Ak chcete spustený časovač vypnút' skôr, aktivujte varnú zónu dotknutím snímača zóny B(ukazovatel' výkonu bude svietit' jasnejšie), následne dotknite a na 3 sekundy podržte ukazovatel' hodín alebo aktivujte požadovanú zónu ukazovatel'om B., následne dotknite ukazovatel' hodín a snímačom zmeňte čas na „00" (krok súvisiaci s prepnutím medzi číslicami je uvedený v opise nastavení časovača.

Časovač ako budík

Funkciu časovača môžete využit' ako nezávislý budík, ktorý neovláda žiadnu zónu. Ked' chcete nastavit' nezávislý budík, vykonajte všetky kroky uvedené v opise na- stavovania funkcie časovača, ale s tým rozdielom, že nevyberiete žiadnu zónu, tzn. hned' po zapnutí dosky dotknite ukazovatel' hodín a nastavte požadovaný čas. Ked' je budík aktívny, signalizuje to blikajúca kontrolka nad ukazovatel'om 8. Budík sa vypína takým istým spôsobom, ako sa vypína funkcia časovača na nastavenej zóne.

Funkcia ohrievania

Funkcia ohrievania jedla udržuje teplotu hotových jedál na varnej zóne. Zvolená varná zóna je spustená s nízkym varným výkonom. Vďaka tejto funkcií budete môčť mať teplé jedlo pripravené na konzumáciu, ktoré nezmení svoju chuť a nepripáli sa na dne hrnca. Dodatočne, túto funkciu môžete používať na roztápanie masla, čokolády ap.

Aby snímač umiestnený vo varnej zóne dokázal presne odmerat' teplotu hrnca, hrniec ktorý používate, musí byt' bezpodmienečne prispôsobený na používanie s indukčnými doskami s ideálne plochým dnom (podl'a pokynov výrobcu).

Funkciu ohrievania jedla môžete zapnúť na každej varnej zóne. Každá varná zóna má 3 úrovne teploty ohrievania, tzn.:

• 42^ C
• 70^ C =
• 94^

Zapnutie funkcie ohrievania:

• Umiestnite hrniec na varnej zóne.
• Ked doska automaticky deteguje hrniec, dotknite snímač funkcie ohrievania (3), na displeji sa zobrazí znak. -Tento symbol označuje úroveň ohrievania 42°C.
• Dotknite snímač funkcie ohrievania druhýkrát, na displeji sa zobrazí symbol =, tzn. teplota ohrievania sa zvýši na 70°C.
• Dotknite snímač funkcie ohrievania trétkrát, na displeji sa zobrazí symbol ≡, tzn. teplota ohrievania sa zvýši na 94°C.
• Funkciu ohrievania môžete kedykol'vek vypnút', dotknite sa snímača varnej zóny 8, a následne presuňte prstom po snímači -a nastavte výkon varenia na „0”.

Funkcia Stop'n go funguje ako štandardná pauza. Vd'aka tejto funkcií môžete v l'ubovoľnej chvíli pozastaviť fungovanie dosky, a následne rýchlo obnoviť predchádzajúce nastavenia.

Ked' chcete použit' funkciu stop'n go, musí byt' zapnutá aspoň jedna varná zóna. Dotknite snímač ⑪Na všetkých displejoch varných zón sa zapne symbol . Ked' je varná zóna horúca, symbol ⑪bude blikat' striedavo s písmenom „H" alebo „h", podľa toho, ako silno je varná zóna zohriata (ukazovatel' zvyškového tepla). Ked' chcete funkciu Stop'n vypnút', opätovne stlačte snímač ⑪Na displejoch varných zón sa zobrazia nastavenia, ktoré boli nastavené pred zapnutím tejto funkcie.

Funkcia Bridge

Vd'aka funkci Bridge môžete používať 2 varné zóny dosky ako jednu väčšiu varnú zónu. Funkcia Bridge je vel'mi praktická, najmä ked na varenie používate hrnce typu pekáč.

Doska má funkciu Bridge pre l'avé ako aj pre pravé zóny.

Spustenie funkcie Bridge:

• Zapnite dosku
• Umiestnite požadovaný hrniec (napr. pekáč) na l'avej alebo pravej varnej zóne.
• Hrniec bude automaticky detegovaný, a funkcia Bridge aktivovaná, čo signalizuje symbol „ ^7 .

Ak v priebehu 10 minút nezvolíte výkon varenia, funkcia Bridge sa deaktivuje.

- Presúvaním prstu po snímači výkonu varenia nastavte požadovaný výkon varenia.

Odteraz ovládate dve varné zóny jedným snímačom.

Funkciu Bridge môžete vždy zapnút ručne.

Ked' chcete zapnút' funkciu Bridge, dotknite snímač varnej zóny a následne súčasne dotknite oba snímače výberu varných zón na l'avej a na pravej strane. Na hlavnom displeji sa zobrazí symbol „a na dolnom displeji sa zobrazí číslica „0”. Následne presúvaním prstu po snímači výkonu varenia · ,nastavte požadovaný výkon varenia.

Odteraz varné zóny fungujú opät' samostatne.

Funkcia prispôsobenia hrnca k varnej zóne

Funkcia umožňuje skontrolovať prispôsobenie hrnca k varnej zóne, aby sa dosi- ahla čo najvyššia efektívnosť varenia a mohol sa používať plný výkon varnej zóny.

Testová procedúra:

• Hrniec, naplnený vodou tak, aby voda zakrývala dno hrnca, umiestnite v strede varnej zóny.
• Zapnite dosku.
• Ked' doska automaticky deteguje hrniec, súčasne stlačte a na 3 sekundy podržte ukazovatel' detegovanej varnej zóny a snímač 📂až kým nezaznie zvukový signál.
• Na displeji sa zobrazí symbol striedavo s , čo znamená, že prebieha test.
• Ked' sa test skončí (max. 20 sekúnd) na ukazovateli hodín sa zobrazí výsledok v rozpätí od 00 do 99.
• Doska sa automaticky vypne.

Počas vykonávania testu nemeňte polohu hrnca.

Hodnota 99 označuje najlepšie prispôsobenie hrnca k varnej zóne.

Výsledok zobrazovaný na ukazovateli hodín je iba orientačný, a závisí od veľkosti dna, materiálu, ako aj od technológie výroby hrnca.

Odporúčame, aby ste hrniec používali na varných zónach, na ktorých výsledok presahuje 60. Ak je dno hrnca menšie ako varná zóna a výsledok testu nepresahuje hodnotu 60, test zopakujte na menšej zóne. V prípade, ak budete na danej varnej zóne používať hrnce, ktoré dosiahli menej ako 60, proces varenia sa predlíži a zníži sa jeho kvalita.

Výsledok testu "00" znamená, že testovaný hrniec nie je vhodný na používanie na indukčnej doske.

Na predíženie obdobia bezporuchového pôsobenia dosky podstatný vplyv majú starostlivosť o udržanie čistoty dosky, a jej správna údržba.

Keramickú dosku čistite podľa rovnakých pravidiel aké platia pri čistení sklených tabúľ. V žiadnom prípade nepoužívajte abrazívne alebo agresívne čistiace prostriedky, piesok k drhnutiu alebo hubky s umelou drôtenkou. Nepoužívajte parné či-stiče.

- Mierne, nepripálené škvrny utrite vlhkou handričkou bez použitia čistiaceho prostriedku. Použitie prípravku na umývanie riadu môže zapríčinit' vznik modrých odfarbení. Takéto trvalé škvrny sa často nedajú odstránit' po prvom čistení, dokonca ani s použitím speciálnych čistiacich prostriedkov.

- Nečistoty, ktoré pevne lipnú na doske, odstraňujte pomocou ostrej škrabky. Nasledovne utrite tabul'u vlhkou handričkou.

- Svetlé perlet'ové škvrny (zvyšky hliníka) môžete odstránit' z vychladnutej dosky pomocou špeciálneho čistiache prostriedku. Vápenaté zvyšky (napr. po prekypení vody) môžete odstránit' octom alebo špeciálnymi čistiacimi prostriedkami.

- Pri odstraňovaní cukru, jedál obsahu-júcich cukor, plastov a hliníkových fólií nevypínajte varnú zónu! Okamžite odstraňujte zvyšky (horúce) ostrou škrabkou z horúcej varnej zóny. Po odstránení nečistôt dosku môžete vypnút', a už chladnú ju opätovne vyčistiť speciálnym čistiacim prostriedkom.

Špeciálne čistiace prostriedky môžete zakúpit' v supermarketoch, špeciálnych obchodoch s elektrotechnickým zariadením, drogériách, v obchodoch s potravinami a obchodoch s kuchynskými prístrojmi. Ostré škrabky si môžete zakúpit' v obchodoch pre domácich majstrov a v obchodoch so staveným náradím a potrebami pre maliarov.

Čistiaci prostriedok nikdy neaplikujte na horúcu varnú dosku. Čistiaci prostriedok nechajte najskôr zaschnút' a potom ho zo- trite vlhkou handričkou. Eventuálne zvyšky čistiacich prostriedkov je potrebné pred opätovným zahriatím varnej dosky zotriet' vlhkou handričkou. V opačnom prípade majú leptavé účinky.

V prípade nedodržania pokynov pre údržbu keramickej dosky nenesieme zodpovednosť za škody a stratíte nároky plynúce zo záruky!

Pozor!

Ak z akéhosi dôvodu nemôžete ovládať zapnutú dosku, vypnite hlavný vypínač alebo vyskrutkujte príslušnú poistku a zavolajte servi- sné stredisko

Pozor!

Ak sa na povrchu keramickej dosky objavia praskliny alebo trhliny, dosku okamžite vypnite a odpojte od zdroja napätia. Vypnite poistku alebo vytiahnite zástrčku zo zásuvky. Nasledovne zavolajte servisné stredisko.

Okrem činností, ktorých cieľom je bežná údržba varnej dosky v čistote je potrebné:

• vykonávať periodické prehliadky fungovania ovládacích komponentov a pracovných sústav varnej dosky. Po uplynutí záručnej doby je potrebné aspoň raz na dva roky vykonať kontrolu technického stavu v servise,
• odstránit' poruchy spôsobené explo- atáciou
• vykonať periodickú údržbu pracovných sústav varnej dosky

Pozor!

Všetky opravy a regulačné činnosti vykonávajte prostredníctvom vhodného strediska servisnej obsluhy alebo inštalatérom, ktorý vlastní príslušné oprávnenie.

V každej havarijnej situácii vykonajte nasledujúce:

• vypnút' pracovné sústavy varnej dosku, ktoré sú v prevádzke
• odpojit' prívod elektrickej energie
• zavolat' servisné stredisko
• niektoré drobné poruchy môže užívatel' odstránit' sám podl'a nižšie uvedených pokynov, skôr než zavoláte Oddelenie obsluhy zákazníka alebo servisné stredisko, prejdite si všetky body nižšie uvedenej tabuľky.

PROBLÉM PRÍČINA KONANIE
1.Spotrebič nefunguje - výluka	dodávky elektrického prúdu	-skontrolujte poistku domá-cej inštalácie, spálenú vy-meňte
2.Spotrebič nereaguje na zavádzané nastavenia	- ovládací panel nie je zapnutý	-zapnite ho
	-dotyk senzora trval príliš krátko (menej než sekundu)	-dostýkajte sa senzora o niečo dlhšie
	-dotkli ste sa zároveň nie-kol'kých senzorov	-vždy sa dotýkajte len jedného senzora (okrem vypínania varnej zóny)
3.Spotrebič nereaguje a vy-dáva dlhý akustický signál	- nesprávna obsluha (dotkli ste sa nesprávnych senzo-rov, alebo príliš rýchlo)	-opätovne zapnite varnú dosku
	-zakrytý(é) alebo špina-vý(é)senzor(y)	- odkryte alebo očistite senzory
4.Celý spotrebič sa vypína - od	- zapnutia dosky neboli v rozmedzí 10 sekúnd za-dané žiadne nastavenia	-opätovne zapnite ovládací panel a okamžite zaved'te údaje
	-zakrytý(é) alebo špina-vý(é)senzor(y)	- odkryte alebo očistite senzory
5.Jedna varná zóna sa vypí-na, na displeji svieti písmeno „H”	-obmedzený čas prevádzky -	opätovne zapnite varnú zónu
	-zakrytý(é) alebo špina-vý(é)senzor(y)	- odkryte alebo očistite senzory
	-prehriatie elektronických prvkov- výpadok elektrického prú-du, spotrebič bol odpojený od elektrickej siete.
6. Ukazovatel' zvyškového tepla nesvieti, aj keď varné zóny sú ešte horúce.		- ukazovatel' zvyškového tepla začne opäť fungovať po opätovnom pripojení zariadenia k el. napätiu.
7.Prasklina v keramickej varnej doske.	Nebezpečenstvo! Okamžite odpojte doku od siete (poistka). Zavolajte najbližšie servisné stredisko .
8.Ak porucha nebola odstrá-nená.	Odpojte varnú dosku od siete (poistka!). Zavolajte najbliž-šie servisné strediskoDôležité!Ste zodpovední za riadny stav a prevádzku spotrebiča vo Vašej domácnosti. Ak zavoláte servisné stredisko z dôvo-du poruchy, ktorá vznikla nesprávnou obsluhou, budú Vám účtované náklady návštevy, a to aj v zaručenej lehote.Nenesieme žiadnu zodpovednosť za poruchy vzniknuté nedodržaním pokynov v tejto príručke.
9. Indukčná varná doska vydáva hrubé zvuky.	Je to bežný jav. Ventilátor ochladzujúci elektronický systém funguje.
10. Indukčná varná doska vydáva pískavé zvuky.	Je to bežný jav. Podľa pracovnej frekvencie varných polí, ak sa používa niekoľko varných polí súčasne, pri maximálnom výkone doska jemne píska.
11. Varná doska nefungu-je, varné zóny sa nedajú zapnút' a nefungujú.	- porucha elektroniky - dosku	resetujte, na niekoľ-ko minút ju odpojte od siete (vyberte poistku inštalácie).

Menovité napätie 230/400V 3N\~50 Hz

Menovitý výkon varných zón: 7,4 kW

	PIN6541NSK
- indukčná varná zóna: ∅ 180 mm	1500 W
- indukčná varná zóna: ∅ 210-220 mm	2000 W
- indukčná varná zóna: ∅ 160-180 mm	1200 W
- indukčná varná zóna Booster: ∅ 180 mm	1500/2500 W
- indukčná varná zóna Booster: ∅ 210-220 mm	2000/3000 W
- indukčná varná zóna Booster: ∅ 160-180 mm	1200/1400 W
Rozmery 576 x 518 x 50Hmotnosť ca.10,5 kg;

Vyhovuje požiadavkám noriem EN 60335-1; EN 60335-2-6 platných v Európskej únii.
