NÁVOD K OBSLUZE Viera TX-20LA60P PANASONIC

Tento obrázek slouží pouze pro názornost.

Přečtěte si prosím tento návod k obsluze a uchovejte jej pro budoucí použití.

Vítejte

Vážený zákazníku firmy Panasonic,

Doufáme, že se budete dlouhou dobu těšit z Vašeho nového televizoru. Kapitola Průvodce rychlým startem na začátku tohoto návodu k obsluze Vám umožní používat televizor v co nejkratší době. Doporučujeme poté přečíst celý návod k obsluze a ponechat si jej k dalšímu použití až začnete objevovat další pokročilé funkce, které tento televizor nabízí.

Obsah

Bezpečnostní upozornění 3

Příslušenství 3

Vkládání baterií do dálkového ovladače 4

Používání LCD stojanu 4

Průvodce rychlým startem 5

Základní ovladače:

Ovládací panel a dálkový ovladač 6

Používání obrazovkových displejů 7

Obraz 8

Zvuk 9

Další nastavení 10

Ladění – Přehled 11

Ladění – Editace programů 12

Přidání / vymazání programového kanálu ...... 12

Posunutí programového kanálu 12

Naladění programového kanálu 12

Přejmenování programového kanálu 13

Uzamčení programového kanálu 13

Změna zvukového systému pro kanál 13

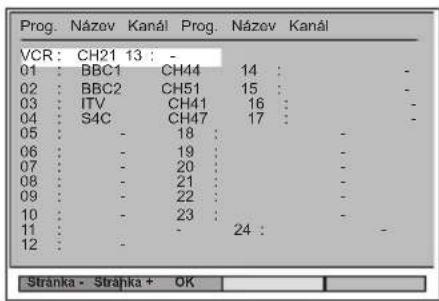

Programový průvodce ......14

Ladění – Automatické ladění 15

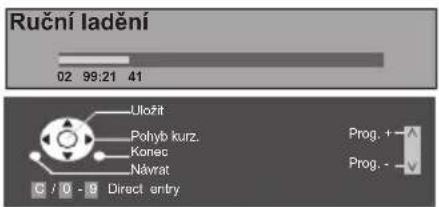

Ladění – Ruční ladění 16

Ruční ladění (přes ovládací panel) ......16

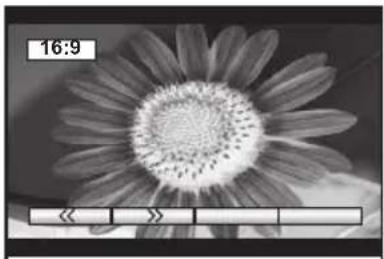

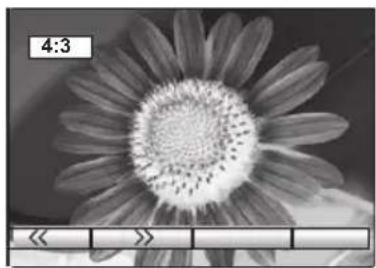

Ovládání poměru stran ....17

Obsluha videorekordéru / DVD 18

Obsluha teletextu 19

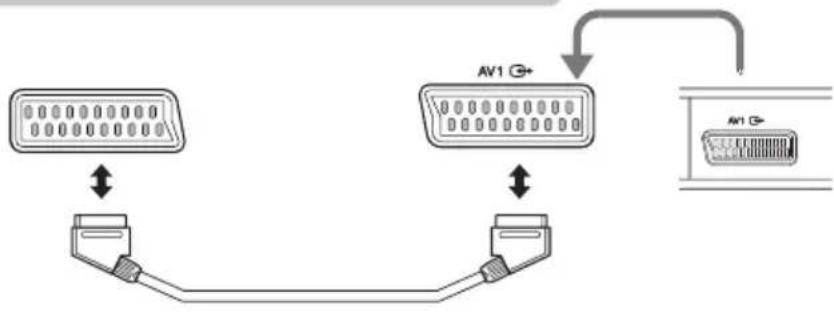

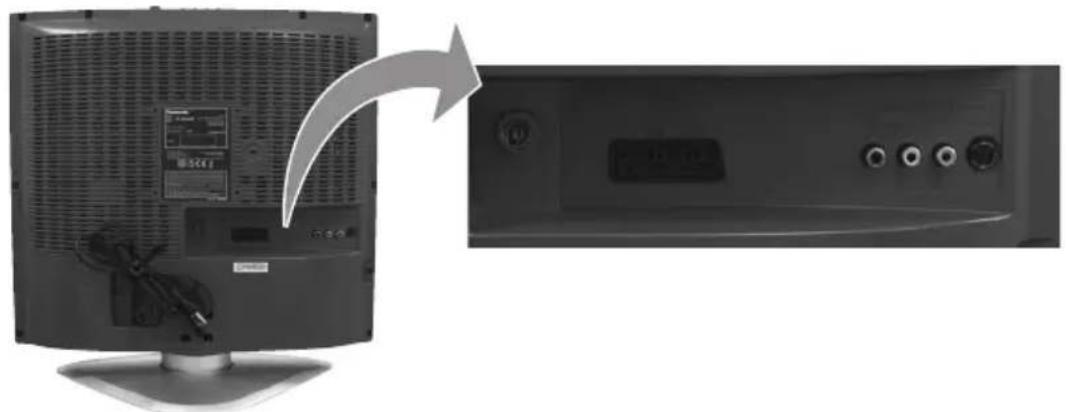

Zapojení Audio / Video 22

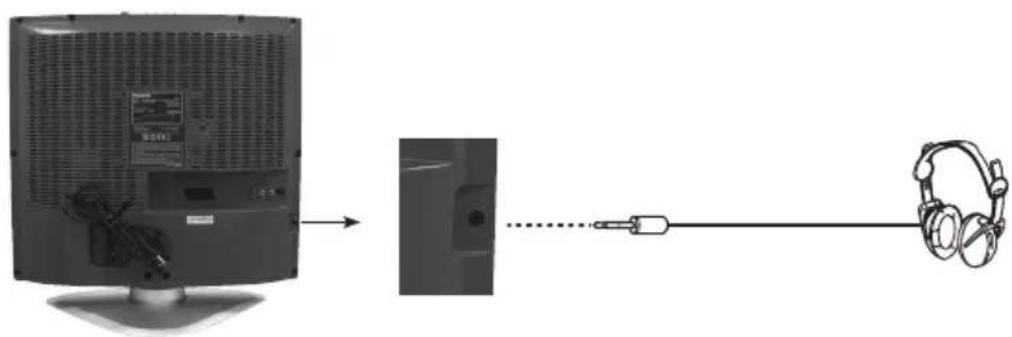

Připojení konektoru sluchátek 22

Připojení konektorů AV1 Scart 23

Připojení vstupních konektorů AV2 23

Problémy a jejich náprava 24

Údržba 25

Informace o konektoru Scart a S-video 25

Technické údaje 26

Bezpečnostní upozornění

• Tento televizor je konstruován na napájení ke zdroji 220-240V, 50Hz.
• Abyste zabránili poškození s možným následkem úrazu el. proudem nebo požáru, nevystavujte tento televizor dešti nebo nadměrné vlhkosti. Tento televizor nesmí být vystaven kapající nebo střikající vodě. Nádoby s vodou jako jsou např. vázy nesmí být na tento televizor umisťovány.
• Nepotřebné drobné součástky a další předměty ukládejte mimo dosah malých dětí. Děti mohou tyto předměty nedopatřením spolknout. Budte také opatrní pokud jde o obalové materiály a plastové sáčky nebo fólie.
• Používejte pouzé příslušenství vhôdné pro manipulaci s křehkým výrobkem.
• Toto zařízení musí být bezpečně upevněno k podlaze (případně stěně) v souladu s instrukcemi pro instalaci, aby se předešlo poškození nebo úrazu.
• Používání neautorizovaných stolků nebo jiných příslušenství může způsobit nestabilitu televizoru, s riskem zranění. Ujistěte se prosím, že místní dealeři Panasonicu provedou zapojení a nastavení odpovídajícím způsobem.
  • POZOR: VYSOKÉ NAPĚTÍ!!!

Nesundávejte zadní kryt, protože tím obnažíte součásti pod napětím. Uvnitř nenaleznete žádné součásti, které byste mohli opravit.

Zajistěte si snadný přístup k zástrčce kabelu napájení.

• TV hry / domácí počítače
Neustálé používání TV her nebo domácích počítačů s kterýmkolí televizorem může způsobit vytvoření stálého "stinu" na obrazovce. Tomuto neopravitelnému poškození LCD panelu lze předejít dodržením následujících bodů:
- Snizte jas a kontrast na minimalni uroven.
- Nepouživejte televizor nepřetržitou dobu s televizními hrami nebo domácími počítači.
- Vyhýbejte se dlouhodobému zobrazování statického obrazu, což může mít za následek vznik stálých "duchů" obrazu na obrazovce LCD televizoru.
- Mezi příklady statických obrazů patří videohry, počítačové obrazy, teletext a obrazy v režimu 4:3.

• Tento typ poškození LCD panelu nepatří mezi poškození vzniklé pri běžném použivání a nevztahuje se na něj záruka firmy Panasonic.
• Vypínač Zapnuto / Vypnuto na tomto modelu odpojuje televizor od sítě. Přesto však v případě, že nebudete televizor delší dobu používat, odpojte síťový přívod televizoru od sítě.

Poznámka:

Pokud televizor není vypnut poté, co TV stanice přestane vysilat, televizor se automaticky prepne po 30 minutách do režimu pohotovosti. Tato funkce nepracuje, je-li televizor v režimu AV.

Údržba skříňky a LCD panelu

• Odpojte sítový, přívod televizoru od sítě. Skříňka a LCD panel lze čistit měkkým hadříkem navlhčeným ve slabém saponátovém roztoku. Nepouživejte rozpouštědla obsahující benzol nebo petrolej.
• Při nízké teplotě okolí může určitou dobu trvat, než dosáhne obraz běžného jasu, toto není závada. (Běžný jas je dosažen během několika okamžiků.)
• Správná ventilace je nezbytná, aby nedošlo k selhání elektrických komponentů. Doporučuje se ponechat mezeru 10 cm okolo celého televizoru, i když je umistěn např. ve skříni nebo mezi policemi.
• Nevystavujte televizor prímému slunečnímu svitu nebo jiným zdrojům tepla. Pro zamezení požáru nikdy nenechávejte svíčky či jiný zdroj ohně na televizním přijímači nebo v jeho blízkosti.
• Nesmí být bráněno ventilaci zakrýváním ventilačních otvorů předměty jako jsou např. noviny, ubrusy a závěsy.

Příslušenství

Zkontrolujte, zda-li jste obdrželi všechny zobrazené položky

Návod k obsluze Dálkový ovladač

(EUR7636080R)

□ Baterie pro dálkový ovladač (2 × velikost R6 (UM3))

□ Celoevropská záruka

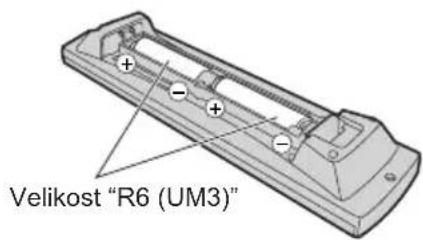

Vkládání baterií do dálkového ovladače

①

Zatáhněte a podržte háček a poté otevřete kryt baterií.

2

Zasuňte zpět kryt baterií.

• Zajistěte vložení baterií správným směrem.
• Nemíchejte staré a nové baterie. Neprodleně vyjměte staré vybité baterie.
• Nemíchejte baterie různých typů např. alkalické a zinkouhlíkové a nepoužívejte akumulátory (Ni-Cd, Ni-MH).

Používání LCD stojanu

Nastavte LCD panel na požadovaný úhel.

LCD panel lze nastavit v následujících směrech:

(Pohled shora)

Průvodce rychlým startem

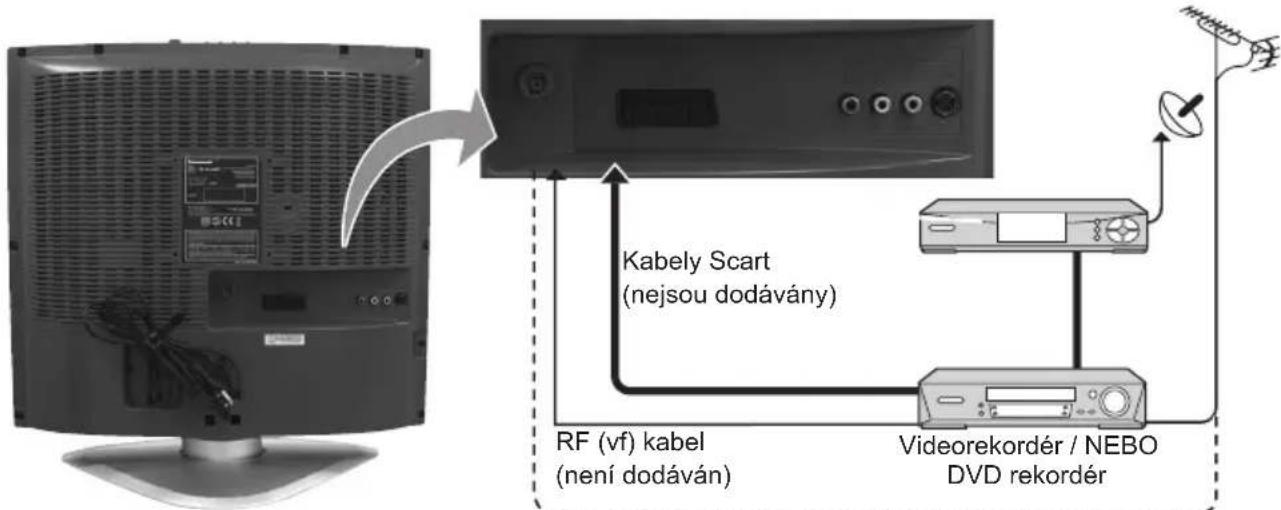

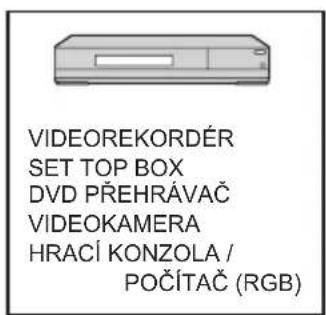

① Zapojení a nastavení možnosti

Přesvěte se, že je televizor odpojen od sítě, než začnete připojovat nebo odpojovat jakékoli kabely.

Napojte anténu a připojte doplňková zařízení.

② Zapojte hlavní kabel do zásuvky ve zdi.

Stiskněte přepínač na televizoru, abyste jej zapnuli.

Abyste přepnuli televizor do režimu pohotovosti, stiskněte tlačitko na dálkovém ovladači. Pokud byl televizor v režimu pohotovosti, lze jej opět zapnout tlačitkem.

Čidlo signálu dálkového ovladače Indikátor zapnutí

Režim pohotovosti : červená Zapnuto

nesvítí

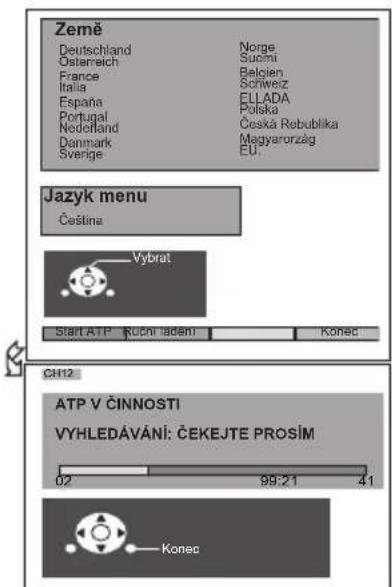

③ Výběr jazyka a země

Vyberte si jazyk a stiskněte tlačítko OK.

Vyberte si zemi a stiskněte tlačitko pro spuštění automatického nastavení. (Pro Belgii a Švýcarsko vyberte požadovaný jazyk.)

Spustí se automatické nastavení, budou vyhledány a uloženy vaše vysílací stanice.

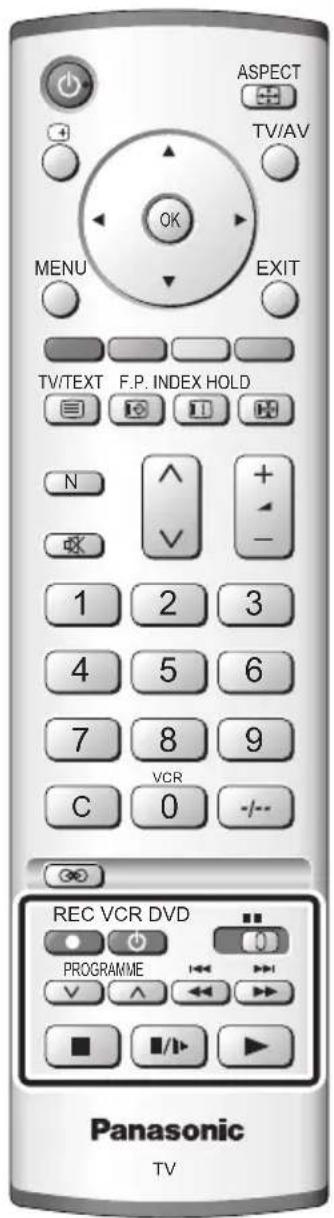

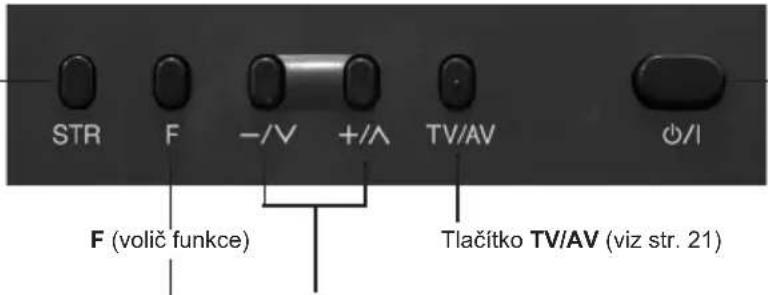

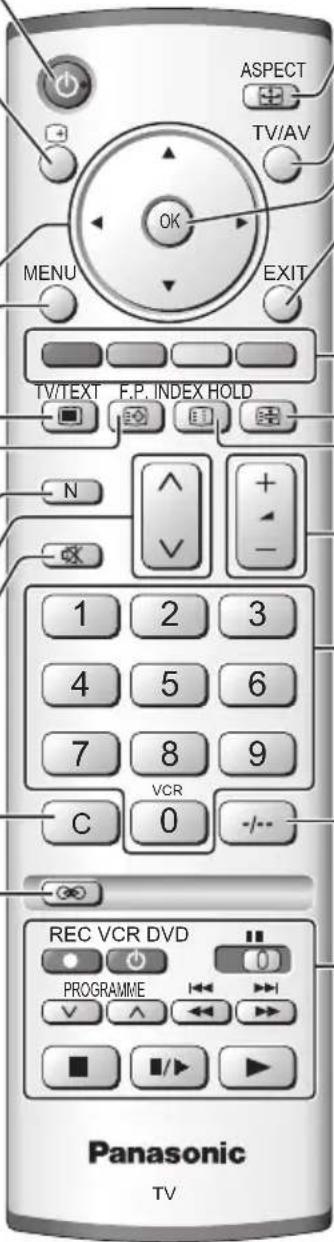

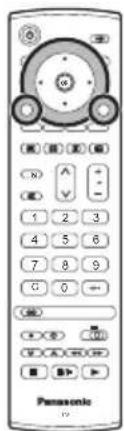

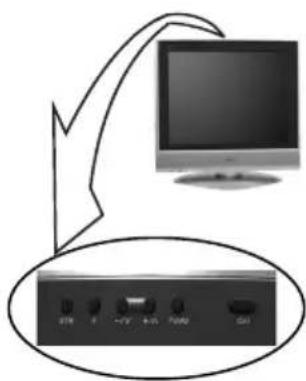

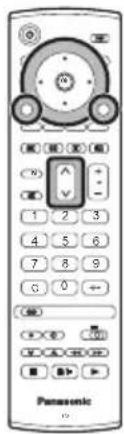

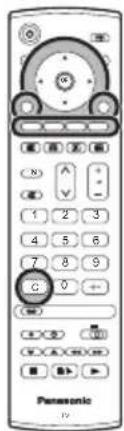

Základní ovladače: Ovládací panel a dálkový ovladač

STR

(Normalizované ukládání)

Používá se k ukládání naladěných stanic a nastavení ostatních funkcí.

Vypínač Zapnuto / Vypnuto

Pro zvýšení nebo snížení předvolby o jednu. Když je zobrazena funkce, stisknutím zvýšíte nebo snížíte nastavení dané funkce. V režimu pohotovosti zapíná televizor.

Zobrazuje funkce obrazovkového displeje, opakovaným stiskem zvolte požadovanou funkci – Hlasitost, Kontrast, Jas, Barevná sytost, Ostrost, Tón barvy (v režimu NTSC), Hloubky, Výšky, Balance a Režimu ladění.

Tlačítko Zapnuto / Vypnuto

Zapíná nebo vypíná televizor do pohotovostního režimu (Režim pohotovosti).

Tlačitko stavu

Stisknutim zobrazíte informace o stavu stávající předvolby, názvu programu, čísle kanálu, režimu MPX, systému příjmu, režimu Aspect a tabulce programů. Stiskněte znovu pro vymazání této informace.

Tlačitka kurzoru pro provádění voleb a nastavení.

Tlačitko menu

Stiskněte pro zobrazeni menu Obrazu, Zvuku a Dalšího nastavení. (viz str. 7-10)

Tlačítko teletextu (viz str. 18-20)

Tlačitko F.P. textu (viz str. 19)

Tlačítko N (Normalizace)

Vrací všechna nastavení na původní firemni nastavení.

Tlačitko kanálů nahoru / dolů

Stiskněte během běžného sledování televizoru nebo v menu Ladění, Editace programů či Ručního ladění a poté vložte číslo kanálu pomocí číselných tlačítek.

Prostorově Zapnuto / Vypnuto (viz str. 9)

Tlačítko ovládání ASPECT (viz str. 16)

Přepínač pro sledování TV nebo AV vstupu. (viz str. 21)

Stiskem potvrd'te možnosti a volby.

Barevná tlačítka používaná pro volbu, navigaci a obsluhu různých funkcí.

Tlačitko podržení textu (viz str. 18)

Tlačítko obsahu textu (viz str. 20)

Tlačítko hlasitosti vyšší / nižší

Tlačitka předvoleb / změny kanálu (0-9) a volby teletextových stránek. (viz str. 18-20)

V režimu pohotovosti zapíná televizor.

Tlačitko pro volbu dvojmístného čísla předvolby (10-99) pomocí číselných tlačitek.

Tlačítka videorekordéru / DVD (viz str. 17)

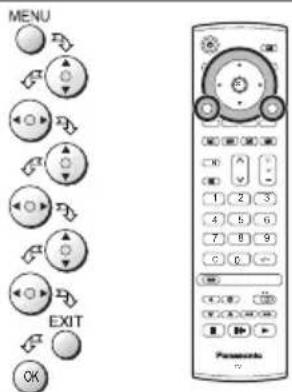

Používání obrazovkových displejů

Mnoho funkcí tohoto televizoru je k dispozici přes menu obrazovkového displeje. Pro zobrazení a nastavení jednotlivých funkcí použijte dálkového ovladače, jak je ukázáno níže.

Tlačitko MENU se používá pro otevření hlavního menu a také pro návrat do předchozího menu.

Tlačitka kurzoru nahoru a dolů se používají pro přesun kurzoru a volbu menu.

Tlačítka vlevo a vpravo jsou používána pro dosažení požadovaného menu, nastavení úrovně nebo pro volbu z několika možností.

Tlačítko OK je používáno u mnoha funkcí pro uložení provedeného nastavení nebo nastavených voleb.

Tlačítko EXIT je používáno k opuštění systému menu a k návratu na běžné sledování televize.

MENU

Kdykoli je na televizoru zobrazeno menu, je také zobrazeno okénko obrazovkové nápovědy. Toto okénko nápovědy ukazuje, která tlačítka jsou na dálkovém ovladači používána k pohybu po zobrazeném menu; funkce tlačítek viz výše.

Poznámka:

Okénko nápovědy není z důvodu omezeného místa ukázáno u obrázků menu v tomto návodu k obsluze.

Poznámka: MPX není v AV módu.
Okénko obrazovkové nápovědy

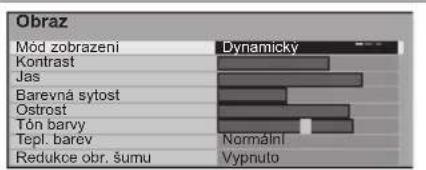

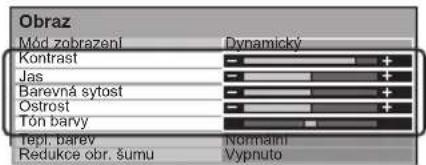

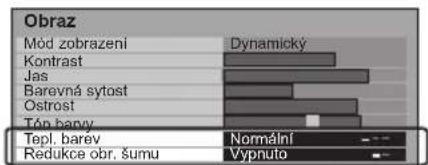

Obraz

Stiskněte tlačítko MENU.

Přesuňte a zvolte Obraz.

Vstupte do Obrazu.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačitka EXIT se kdykoli vrátíte zpět ke sledování televize.

Mód zobrazení

Menu Módu zobrazení Vám umožňuje volbu tří různých nastavení - Dynamického, Normálního a Kina.

Každé nastavení Módu zobrazení, Kontrast, Jas, Barevná sytost, Ostrost, Tón barvy (pouze u NTSC), Tepl. barev, Redukce obr. šumu lze nastavit a nastavení uložit dle Vašich specifi ckých potřeb. (např. můžete požadovat jiné nastavení pro sledování sportu, filmů, zpráv atd.)

Změny u kteréhokoli nastavení v Módu zobrazení ovlivní všechny zdroje signálu: RF, AV1, AV2. Změny jsou automaticky ukládány.

Všechny tři módy zahrnují automatické vylepšování vstupujícího obrazu na základě analýzy a zpracování tohoto obrazu.

Kontrast, Jas, Barevná sytost, Ostrost

Zvyšte nebo snižte úroveň nastavení těchto voleb dle Vaší preference.

U zdroje signálu NTSC př ipojeného na televizor lze nastavit obraz dle Vaší chuti.

Tepl. barev

Umožňuje nastavit celkový barevný odstín obrazu. Zvolte mezi Chlad. barvy, Normální a Teplé barvy.

Redukce obr. šumu

Redukce obrazového šumu poskytuje zlepšení šumu obrazu.

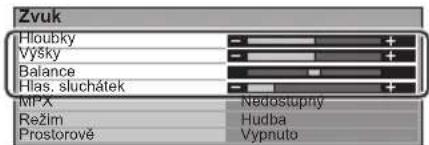

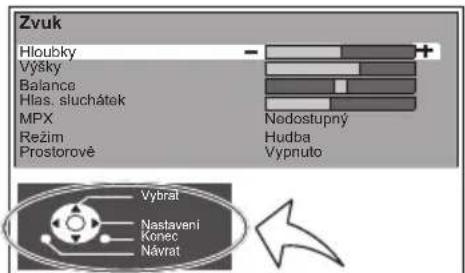

Zvuk

Stiskněte tlačítko MENU.

Přesuňte a zvolte Zvuk.

Vstupte do Zvuku.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačitka EXIT se kdykoli vrátíte zpět ke sledování televize.

Stiskem tlačítka OK po nastavení funkce uložíte nastavení jako základní (dojde k přemazání firemního nastavení).

MENU

Hloubky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete nižší, hlubší zvukový výstup.

Výšky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete ostřejší, vyšší zvukový výstup.

Balance Nastavuje úroveň zvuku mezi pravým a levým reproduktorem tak, aby zvuk odpovídal místu poslechu.

Hlas. sluchátek Lze nastavit nezávisle na reproduktorech televizoru tak, aby si každý mohl pro sebe nastavit přijemnou úroveň hlasitosti.

MPX Obvykle nastaveno na Stereo pro poskytnutí nejlepší reprodukce, avšak je-li přijem špatný nebo vysílání není ve stereo, přepněte na Mono. Lze zvolit Mono (M1) a (M2), pokud je přenášen monofonní signál.

Režim Kvalitu zvuku při sledování hudební scény nebo dramatu lze vylepšit zvolením vhodného režimu Hudby nebo Řeči.

Prostorově Režim Prostorově poskytuje dynamický posilovač, který stimuluje vylepšené prostorové efekty. Zapnutí lze také provést stiskem tlačítka Prostorově. Přínos režimu Prostorového zvuku je obrovský.

Hlavní menu

Obraz

Zvuk

Další nastavení

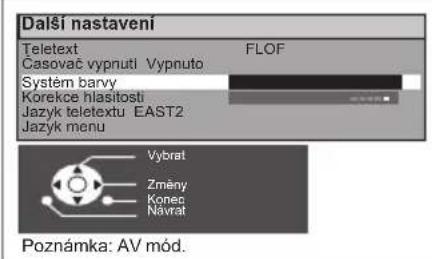

Další nastavení

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačitka EXIT se kdykoli vrátíte zpět ke sledování televize.

MENU

Teletext Funkce Teletext vám umožní zvolit mezi režimy FLOF nebo Seznam (List). Viz strana 18.

Časovač vypnutí Vypíná televizor za nastavený čas, který lze zvolit mezi 0 a 90 minutami v 15 minutových intervalech.

Jazyk teletextu Zvolte skupinu znaků tak, aby všechny potřebné znaky pro text na teletextových stránkách byly k dispozici (např. cyrilické znaky atd).

Jazyk režimu

Západní: angličtina, francouzština, němčina, řečtina, italština, španělština, švédština, turečtina

Východní 1: čestina, angličtina, estonština, lotyština, polština, rumunština, ruština, ukrajinština

Východní 2: čeština, angličtina, němčina, maďarština, lotyština, rumunština

Hlavní menu

Obraz

Zvuk

Další nastavení

Ladění Poskytuje přístup k mnoha funkcím včetně Editace programů a Automatického ladění. Viz str. 12-14.

Jazyk menu Při instalaci televizoru je nastaven jazyk na displeji dle Vaší volby země. Jazyk menu Vám umožňuje změnit jazyk obrazovkového displeje.

Systém barvy Během režimu AV je zobrazen Systém barvy. Viz str. 11.

Korekce hlasitosti Během režimu AV je zobrazena Korekce hlasitosti. U každého režimu AV lze nastavit úroveň hlasitosti. Úroveň hlasitosti je uložena do paměti.

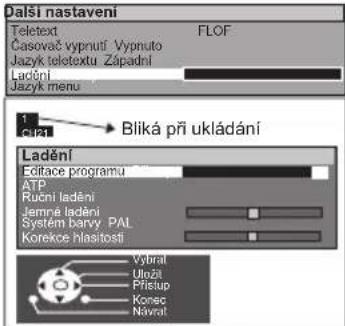

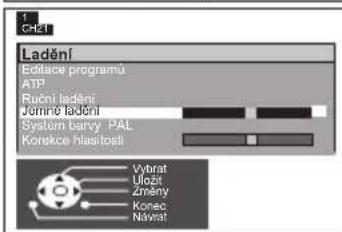

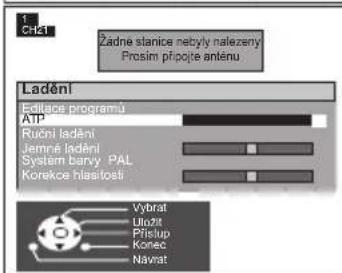

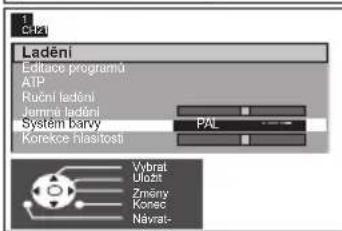

Ladění - Přehled

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačitka EXIT se kdykoli vrátíte zpět ke sledováni televize.

Stiskem tlačítka OK po nastavení funkce uložíte nastavení jako základní (dojde k přemazání firemního nastavení).

Editace programů Použijte pro specifickou úpravu Vašich programových nastavení (např. přidávání a mazání předvoleb). Viz str. 12, 13.

Automatické ladění Umožňuje automaticky přeladit televizor. tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice. Viz str. 14.

Ruční ladění Umožňuje ruční ladění jednotlivých předvoleb. Viz str. 15.

Jemné ladění Umožní vám jemně doladit vysílací stanici v případě horší kvality obrazu nebo zvuku způsobené slabým signálem. Pokud stisknete tlačítko 😊, můžete vysílací stanici jemně doladit v krocích 0,05MHz (50kHz).

Systém barvy Umožňuje nastavení správné normy prénosu pro vysílaný signál.

Korekce hlasitosti Umožňuje Vám nastavit úroveň hlasitosti jednotlivých stanic. Použijte tuto funkci pokud se hlasitost mezi stanicemi podstatně liší. Nastavení hlasitosti stanice tak, aby byla na stejné úrovni jako ostatní, Vás zbaví nutnosti přestavovat hlasitost při každé změně kanál.

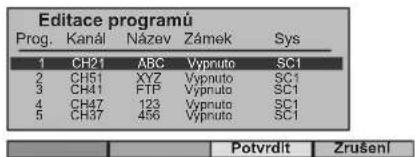

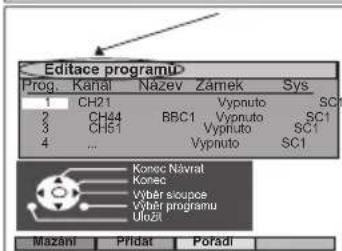

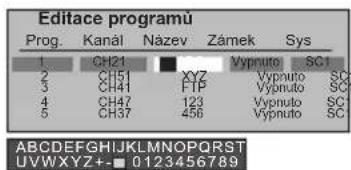

Ladění – Editace programů

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte a zvolte Editaci programů.

Vstupte do Editace programů.

Přesuňte se na zvolenou předvolbu (např. Prog. 3).

Provedte požadovanou změnu např. posunuti programového kanálu (viz odpovídající postup níže).

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

Stiskem tlačitka OK po nastavení funkce uložíte dané nastavení.

MENU

EXIT

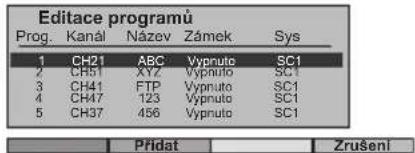

Přidání / vymazání programového kanálu

Přesuňte kurzor na program, který chcete vymazat nebo přidat.

Stiskněte Zelené tlačitko pro přidání programového kanálu do předvolby nebo Červené tlačitko pro jeho vymazání.

Stiskněte stejné tlačitko ještě jednou pro potvrzení Vašeho rozhodnutí.

Posunutí programového kanálu

Přesuňte kurzor na program, který chcete posunout.

Stiskněte Žluté tlačítko.

Zvolte novou předvolbu pro programový kanál.

Stiskněte Žluté tlačítko znovu pro potvrzení Vaší volby.

Naladění programového kanálu

Přesuňte se na sloupec Kanál.

Zvyšte nebo snižte číslo programového kanálu (po provedení změny se televizor přeladí na nové číslo) nebo použijte tlačitko C pro Přímý vstup do kanálu. Viz str. 6.

Stiskněte OK pro uložení této změny.

Ladění – Editace programů

Přejmenování programového kanálu

Přesuňte se na sloupec Název.

Zvolte nový znak. Okénko u dolního okraje obrazovky ukazuje právě zvolený znak.

Přesuňte se na další místo v názvu.

Pokračujte obdobně až do konce.

Stiskněte OK pro uložení nového názvu.

Uzamčení programového kanálu

Lze uzamknout programový kanál a zamezit tak k němu přístup.

Přesuňte se na sloupec Zámek.

Vyberte mezi Zap. nebo Vyp..

Stiskněte OK pro uložení nové změny.

Poznámka:

Když je předvolba uzamčena, není k dispozici Přímý vstup do kanálu pomocí tlačítka C a čiselných tlačítek na dálkovém ovladači.

Změna zvukového systému pro kanál

Lze změnit zvukový systém používaný pro programový kanál.

Přesuňte se na sloupec TV-sys.

Zvolte požadovaný systém:

Stiskněte OK pro uložení nové změny.

Programový průvodce

Tlačitko programového průvodce zobrazí seznam programů.

Stiskněte tlačítko STATUS na dálkovém ovladači pro zobrazení naladěných programů. K pohybu mezi jednotlivými stránkami programového průvodce použijte barevná tlačítka.

Volicí lišta a informace na obrazovce samovolně zmizí po několika vteřinách.

V tomto seznamu použijte kurzorových tlačítek pro pohyb lišty po seznamu.

Pro pohyb mezi jednotlivými stránkami seznamu použijte červené a zelené tlačítko.

Stisknutim modrého tlačitka se zobrazí požadovaný program.

Seznam opustíte stisknutím tlačitka EXIT, STATUS nebo N.

Ladění – Automatické ladění

Automatické ladění automaticky přeladuje Váš televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice.

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte a zvolte Automatické ladění.

Vstupte do položky Automatické ladění.

Stiskněte pro potvrzení startu.

Poznámky:

• Provedete-li další krok, budou všechna Vaše data vymazána (všechny stanice a jejich předvolby uložené v paměti Vašeho televizoru budou přemazány novým nastavením).
• Pokud proceduru ukončíte v tomto bodě a před ukončením Automatického ladění, nebudou uloženy žádné nové informace. Znovu spustěte proceduru Automatického ladění tak, aby byl televizor přeladěn.

Zvolte Vaši zem.

Stiskněte pro spuštění Automatického ladění.

Televizor nalezne, uloží a poté uspořádá Vaše místní stanice.

Jakmile je operace ukončena televizor zobrazí program uložený na předvolbě 1.

Stiskněte tlačítko EXIT kdykoli, pro vrácení se ke sledování televizoru (přečtěte si prosím Poznámky u výše uvedené procedury).

Zemë
Deutschland	Norge
Österreich	Suomi
France	Belgien
Italia	Schweiz
España	ELLADA
Portugal	Polska
Nederland	Česká Rebublika
Danmark	Magyarorzág
Sverige	EU.

CH12

Ladění – Ruční ladění

Tato funkce umožnuje přeladit jednotlivé předvolby:

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte a zvolte Ruční ladění.

Vstupte do položky Ruční ladění.

Zvolte předvolbu k přeladění.

Opakovaně stiskněte až naleznete požadovanou stanici.

Když naleznete požadovanou stanici, stiskněte tlačitko OK pro uložení. Předvolba bude blikat.

Stiskem tlačitka EXIT se kdykoli vrátíte zpět ke sledování televize.

Poznámka:

Pokud je Váš videorekordér připojen k tomuto televizoru pouze pomocí RF kabelu, zvolte předvolbu "0" pro naladění signálu videorekordéru.

Ruční ladění (přes ovládací panel)

Pro naladění jednotlivých předvoleb lze také použít tlačitka ovládacího panelu na Vašem LCD televizoru:

Stiskněte tlačítko F až dosáhnete Režimu ladění.

Stiskněte tlačitko -/V nebo +/A pro vstup do Režimu ladění.

Stiskněte tlačitko TV/AV mezi položkami Změna programu, Vyhledávání a Změna TV systému.

Stiskněte tlačit -/V nebo +/A pro změnu předvolby nebo spuštění vyhledávání.

Když je nalezena požadovaná stanice, stiskněte tlačítko STR pro uložení.

Předvolba bude blikat.

Zopakujte výše uvedený postup pro naladění dalších předvoleb.

Stiskem tlačítka F se kdykoli vrátíte zpět ke sledování televize.

Ovládání poměru stran

Televizor Vám umožní sledování obrazu v jeho optimální velikosti a v optimálním poměru stran včetně širokoúhlého formátu kina.

Stisknutim tlačítka ASPECT můžete přepínat mezi dvěma možnostmi nastavení obrazovky

4:3, 16:9

Stiskněte tlačítko ASPECT. Zatímco jsou zobrazeny klávesy obrazovkového voliče, použijte Červené nebo Zelené tlačítko pro přesun v jednom či druhém směru přes 2 volitelné poměry stran.

4:3

4:3 zobrazi obraz 4:3 v jeho standardní velikosti 4:3 bez deformace poměru stran.

16:9 zobrazi obraz ve formátu 16:9.

Dálkový ovladač je schopen ovládat některé funkce vybraných videorekordérů a DVD (Digital Versatile Disc) Panasonic. Některé videorekordéry a DVD mají jiné funkce; abyste zajistili kompatibilitu obrat'te se na návod k obsluze daného vybavení nebo se porad'te s prodejcem.

	Režim pohotovostiStiskněte pro přepnutí videorekordéru, DVD nebo DVD rekordéru do režimu pohotovosti.Stiskněte znovu pro opětovné zapnutí.
	Přepínač VCR / DVDPoužijte tento přepínač pro volbu ovládání DVD vybavení nebo videorekordéru.
	PřehráváníStiskem začnete přehrávat pásek nebo DVD.
	StopStiskem Stop zastavíte pásek nebo DVD.
	Přeskakování / Převíjení vpřed / Vyhledávání vpředVideor ekordér:Stiskem provedete převíjení pásku vpřed. V režimu přehrávání provedete vyhledávání vpřed (Cue).DVD: Stiskněte jednou pro přeskočení na další stopu nebo titul.
	Přeskakování / Převíjení vzad / Vyhledávání vzadVideor ekordér:Stiskem provedete převíjení pásku vzad. V režimu přehrávání provedete vyhledávání vzad (Review).DVD: Stiskněte jednou pro přeskočení na předchozí stopu nebo titul.
	Pauza / Statický obrazStiskem při režimu přehrávání dojde k zastavení obrazu.Stiskněte znovu pro opětovné spuštění přehrávání.
PROGRAMME	Program nahoru / dolůStiskem se zvýší nebo sníží číslo předvolby o jednu.
	ZáznamStiskem tohoto tlačítka se spustí záznam.

Obsluha teletextu

• Funkce teletextu se mohou lišit v závislosti na vysílacích fi rmách a teletext je k dispozici pouze tehdy, když jej zvolený kanál vysílá.
• Stisknete-li tlačitko MENU, zatímco jste v režimu Teletextu, dojde k zobrazení funkce kontrastu pomocí modrého pruhu; stiskněte pro požadovanou změnu nastavení.
• Stisknete-li tlačitko MENU, zatímco jste v režimu Teletextu, dojde k zobrazení voleb speciální funkce u dolního okraje obrazovky.
• Stisknutím tlačítko hlasitosti vyšší / nižší během obsluhy teletextu zobrazíte funkci hlasitosti se zeleným pruhem; stiskněte pro změnu nastavení dle potřeby.

Co je to režim Seznam?

V režimu Seznam jsou zobrazeny čtyři různobarevné čísla stránek u dolního okraje obrazovky. Každé z těchto čísel lze změnit a uložit v paměti televizoru.

Co je to režim FLOF (FASTEXT)?

V režimu FASTEXT jsou zobrazena čtyři různobarevná témata u dolního okraje displeje. Pro získání více informací o jednom z těchto témat, stiskněte tlačítko odpovídající barvy. Toto umožňuje rychlý přístup k informacím o zobrazených tématech.

Poznámka:

Pokud je používán teletext, poměr stran je nastaven na 4:3.

TV/TEXT[IMAGE]	TV / TeletextStiskněte tlačítko TV/TEXT pro přepnutí mezi stávajícím programem a teletextem.
	Stisknutím tlačítka TV/TEXT nebo tlačítka N se vratíte ke sledování samotného programu.
	Toto tlačítko Vám umožňuje kdykoliv se vrátit ke sledování televizního programu.
[IMAGE]	Volba stránkyStránky lze volit dvěma způsoby:a. Stisknutím tlačítka Nahoru / Dolů pro zvýšení nebo snížení čísla stránky o jednu.b. Vložením čísla stránky pomocí tlačítek 0 - 9 na dálkovém ovladači.
MENU[IMAGE]	Celkové / Horní strana / Dolní stranaStiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Zelené tlačítko. Stiskněte Zelené tlačítko znovu pro zvětšení DOLNÍ poloviny. Stiskněte znovu pro návrat na celkové zobrazení (FULL).
MENU[IMAGE]	OdkrytíStiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Červené tlačítko pro odkrytí skrytých slov jako např. odpovědí na otázky z hádanek na stránkách. Stiskněte znovu pro ukrytí.
HOLD[IMAGE]	HOLDPro podržení teletextové stránky při prohlížení několikastránkové informace. Stiskněte znovu pro návrat na automatickou obnovu stránky.

Obsluha teletextu

V režimu News fl ash (Krátké zprávy) nelze změnit předvolbu, provádět aktualizaci či vstupovat na podstránky.

Cervena Zetena Zluta Modrá	Oblíbená stránka (F.P.)Ukládá oblíbenou stránku do paměti tak, aby mohla být okamžité vyvolána.Pro uložení takové stránky musí být TV v režimu LIST (Senzam) a programová pozice musí být v rozmezí 1-25. Vyberte číslo stránky, stiskněte a podržte modré tlačítko. Číslo stránky je tak uloženo.Pro vyvolání této stránky stiskněte F.P. .
	Aktualizace displejeStiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Žluté tlačítko pro zobrazení TV obrazu, zatímco hledáte teletextovou stránku. Po nalezení stránky se zobrazí její číslo na obrazovce vlevo nahoře. Stiskněte Žluté tlačítko pro zobrazení stránky.Stiskněte TV/TEXT znovu pro návrat na běžný TV režim.News Flash (Krátké zprávy)Když je zvolená stránka krátkých zpráv, stiskněte MENU, Žlutá pro zobrazení TV obrazu.Když je provedena aktualizace, zobrazí se stránka na obrazovce.Stiskněte Žluté tlačítko pro zobrazení News Flash.Stiskněte TV/TEXT pro návrat na běžný TV režim.AktualizaceStiskněte MENU, Žlutá pro zobrazení aktualizované informace na určitých stránkách. Když je provedena aktualizace, zobrazí se číslo stránky na obrazovce vlevo nahoře.Stiskněte Žluté tlačítko pro zobrazení dané stránky.Stiskněte TV/TEXT pro návrat na běžný TV režim.
	Zobrazování podstránekKdyž teletextová informace přesáhne jednu stránku, může automatickému přetáčení stránek chvíli trvat, než se dostane na Vámi požadovanou podstránku.Při obsluze teletextu použijte následující postup pro otevření podstránek:Pokud požadovaná podstránka není ještě k dispozici, stiskněte tlačítko MENU (pro zobrazení speciálních funkcí) následované Žlutým tlačítkem pro zobrazení TV obrazu, zatímco čekáte na nalezení dalších podstránek. Nalezené podstránky budou zobrazeny v levém horním okraji obrazovky.Když je požadovaná podstránka již k dispozici, stiskněte Žluté tlačítko pro návrat na teletextové stránky.Poznámky:Pokud nechcete mít zobrazeny klávesy obrazovkového voliče na TV obraze, zatímco čekáte na nalezení vedlejší stránky, stiskněte tlačítko MENU, abyste klávesy z obrazovky wymazali. Stiskněte znovu pro opětovné zobrazení kláves.

Obsluha teletextu

MENU

Modrá

Víte-li případně, kterou podstránku požadujete, stiskněte tlačítko MENU (pro zobrazení speciálních funkcí) a poté Modré tlačítko; místo čísla stránky se objeví T****.

Vložte požadované číslo podstránky, než T**** zmizí.

Např. pro zvolení strany 6 vložte 0,0,0 a 6.

Stiskněte Žluté tlačítko pro zobrazení TV obrazu, zatímco čekáte na nalezení dalších podstránek. Nalezené podstránky budou zobrazeny v levém horním okraji obrazovky.

Když je stránka k dispozici, stiskněte Žluté tlačítko pro její zobrazení. Bez ohledu na to, kolik bylo stránek nalezeno, se stiskem Žlutého tlačítka dostanete na požadovanou podstránku.

Stiskněte TV/TEXT pro návrat na běžný TV režim.

INDEX

Obsah

Stiskněte INDEX pro návrat na hlavní obsahovou stránku.

V závislosti na prénášené informaci může být nutné toto tlačitko stisknout několikrát, abyste se dostali na hlavní obsahovou stránku.

Zapojení Audio / Video

K tomuto televizoru lze připojit řadu dalšího vybavení. Na následujících stránkách se dozvíte, jak připojit externí vybavení na zadní panel televizoru.

Jakmile je Vaše vybavení připojeno, použijte následující postup pro zobrazení vstupu:

Stiskněte tlačítko TV/AV.

Zatímco jsou na obrazovce zobrazeny klávesy obrazovkového voliče, stiskněte barevná tlačítka pro volbu požadovaného AV zdroje.

Červené tlačítko : AV1 Scart konektor

Zelené tlačitko : AV2 Audio, Video, S-Video konektor

Zobrazené klávesy obrazovkového voliče za několik sekund zmizí. Chcete-li zvolit vstup, zatímco klávesy nejsou zobrazeny, stiskněte znovu TV/AV a klávesy se znovu objeví.

Poznámky:

• AV zdroj lze také zvolit pomocí tlačítka TV/AV na ovládacím panelu na Vašem televizoru. Stiskněte opakovaně tlačítko TV/AV, až se dostanete na AV zdroj, který chcete sledovat.
• V režimu AV je k dispozici méně možnosti v menu Zvuku a Dalšího nastavení (např. v menu Dalšího nastavení není volba Ladění).

Připojení konektoru sluchátek

• Hlasitost sluchátek lze nastavit zvolením "Hlas. sluchátek" z menu Zvuku.
• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.

Zapojení Audio / Video

Připojení konektorů AV1 Scart


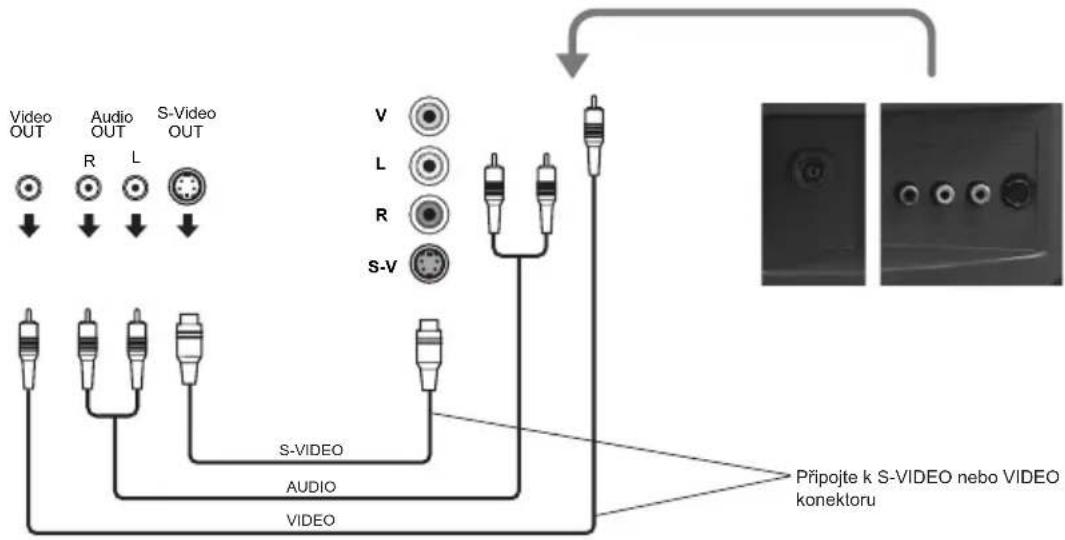

Připojení vstupních konektorů AV2

Poznámky:

• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.
• Nepřipojujte počítač s TTL výstupem (5V) k tomuto televizoru.

Problémy a jejich náprava

Pokud dojde k problému u Vašeho televizoru, podívejte se do níže uvedené tabulky pro identifi kaci příznaků a poté provedte navrhovanou kontrolu. Pokud toto problém nevyřeší, obraťte se na místního prodejce Panasonic; uvedte číslo modelu a sériové číslo (obě čísla najdete na zadní straně televizoru).

Příznak		Kontrola
Obraz Zvuk
Sněhový obraz	Rušený zvuk	Poloha, směr nebo zapojení antény
Vícenásobný obraz	Normální zvuk	Poloha, směr nebo zapojení antény
Interference	Rušený zvuk	Elektrická zařízeníAuta / MotocyklyFluorescenční světlaZapněte Redukci obr. šumu v menu Obraz pro potlačení rušení obrazu.
Normální zvuk	Bez zvuku	Úroveň hlasitostiJe zapnuto utlumení zvuku.
Bez obrazu	Bez zvuku	Televizor na AV režim.Nepřipojeno k síti.Není zapnuto.Ovládání obrazu / zvuku nastaveno na minimální úroveň.Zkontrolujte, je-li televizor v režimu pohotovosti.
Bez barvy	Normální zvuk	Ovládání barvy nastaveno na minimální úroveň.
Špatný nebo zdeformovaný obraz	Slabý nebo žádný zvuk	Přeladťe kanál (s).
Normální obraz	Slabý nebo zkreslený zvuk	Příjem zvuku se mohl zhoršit.Nastavte MPX (menu Zvuk) na Vyp. dokud se příjem nezlepší.
Na ob ou být če a zelene pouy.	Normální zvuk	Toto je charakteristické pro panely z tekutých krystalů a neukazuje to na žádný problém. Panel z tekutých krystalů je postaven vysoce přesnou technologií tak, aby Vám poskytoval jemné obrazové detaily. Čas od času se na obrazovce může objevit několik neaktivních pixelů jako stálý bod modré, zelené nebo červené barvy.Toto nijak neovlivňuje vlastnosti a výkonnost Vašeho LCD.

Údržba

Čistěte přístroj otíráním pomocí měkkého suchého hadříku.

Pokud je povrch extrémně zašpiněn, použijte měkký hadřík navlhčený v mýdlové vodě nebo ve slabém saponátovém roztoku.

• Pro odstranění těžce odstranitelných nečistot z LCD displeje použijte čistič na optické brýle.
• Nikdy nepoužívejte líh, ředidlo na barvy nebo benzín pro čistění tohoto přístroje.
• Před použitím chemicky upraveného hadříku si pečlivě přečtěte přiložený návod.
• Neotírejte LCD vodou.

Otřete skříňku přístroje suchým hadříkem.

Pokud je skříňka hodně zašpiněná, otřete ji dobře vyždímaným měkkým hadříkem, který byl namočen v kuchyňském čističi (neutrální) rozpuštěném ve vodě.

Neutrální roztok

Pokud se do monitoru dostane voda nebo podobná tekutina přes povrch panelu z tekutých krystalů, může dojít k poruše.

Informace o konektoru Scart a S-video

Konektor AV1 Scart (RGB, VIDEO)

Uzemění konektoru 21 -CVBS výstup (video) 19 -CVBS zem 17 -Červená vstup 15 -Červená zem 13 -Zelená vstup 11 -Zelená zem 9 -Modrá vstup 7 -Modrá zem 5 -Audio výstup (L) 3 -Audio výstup (P) 1 -

- 20 CVBS výstup (video)- 18 Stav RGB zem- 16 Stav RGB- 14 Zem- 12 --- 10 --- 8 Stav CVBS- 6 Audio výstup (L)- 4 Audio zem- 2 Audio výstup (P)

Vstupy vhodné pro AV1 zahrnují RGB (Červená / Zelená / Modrá).

Barevná složka vstup Jasová složka vstup

Barevná složka zem Jasová složka zem

Technické údaje

Model			TX-20LA60P, TX-20LA6P
Zdroj AC 220-240 V, 50 Hz.
Spotřeba			Běžné používání: 41 WV režimu pohotovosti: 1 W
LCD			VGA (640 x 480 pixelů)4:3 LCD panel poměr stran
Velikost obrazovky			408 mm (š) × 306 mm (v)
Zvuk
	Reproduktor		9 cm × 5 cm, 2 ks, 4 Ω
	Audio výstup		4 W (2.0 W + 2.0 W ), 20% Celkové harmonické zkreslení
	Sluchátka		Zdířka M3 (3,5 mm) × 1
Přijímací systémy /Název pásma			VHF BANDE I : CH2-CH4BANDE II : CH5-CH12UHF Hyperpásmo : SI'-S3', S1-S20BANDE IV, V : CH21-CH68PAL-B/G, D/K, SECAM L / L', NTSC (pouze AV vstup)
Anténa - Zadní			UHF / VHF
Provozní podmínky			Zapněte -10°C ~ 40°CVlhkost : 0 % - 90 % (relativní vlhkost) (nekondenzující)
Zapojení Konektory
	AV1 (Konektor Scart)		21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, RGB vstup,)
	AV2 VIDEO		RCA KOLÍKOVÉHO Typu × 1
		S-VIDEO	Mini DIN 4-kolíkový
		AUDIO L - P	RCA KOLÍKOVÉHO Typu × 2
Rozměry (š × v × h)
	Pouze televizor		498 mm X 95 mm X 451 mm
	Včetně TV stojanu		498 mm X 260 mm X 493 mm
Hmotnost (váha)			10.9 kg čistá hmotn.

Poznámka:

Technické údaje podléhají změnám bez předchozího upozornění. Uvedená hmotnost a rozměry jsou přibližné.

Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přídány do běžného komunálního odpadu.

Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přirodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.

Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Záznamy zákazníka

Číslo modelu a sériové číslo tohoto výrobku lze nalézt na jeho zadním panelu. Toto sériové číslo byste si měli zapsat na níže uvedene místo a uschovat si tuto knihu včetně účtu jako stálý záznam o zakoupení tohoto přístroje za účelem identifi kace při odcizení či ztrátě a také za účelem záručních služeb.

Číslo modelu TX-20LA60P, TX-20LA6P Sériové číslo
