NÁVOD K OBSLUZE Viera TX-32LE7PSA PANASONIC

Prosím přečtěte si tento návod k obsluze dříve, než začnete obsluhovat Váš televizor a ponechte si jej pro budoucí reference. Obrázky použité v tomto návodu k obsluze slouží pouze pro názornost.

Přeměňte Váš obývací pokoj na domácí kino.

Zažijte neuvěřitelné multimediální

Těšte se z bohatých multimédií

Bezpečnostní upozornění 4
(Varování / Pozor)
Poznámky 5
Údržba 5

Průvodce rychlým startem

●Příslušenství / Volby …… 6
●Identifi kace ovládacích prvků 7
●Zapojení 8
●Automatické ladění……9

Radujte se z Vašeho televizoru! Základní vlastnosti

Sledování televizoru 10
Sledování videa a DVD 11
Sledování teletextu....12

Jak používat funkce menu 14
(obraz, kvalita zvuku atd.)
- Úpravy a nastavení kanálů 16

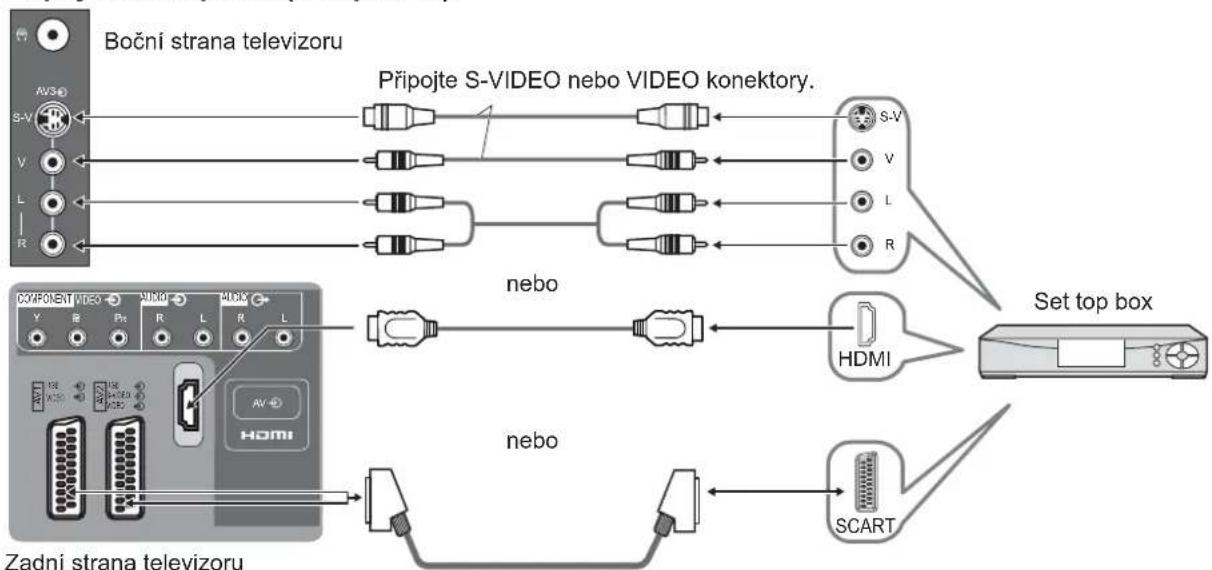

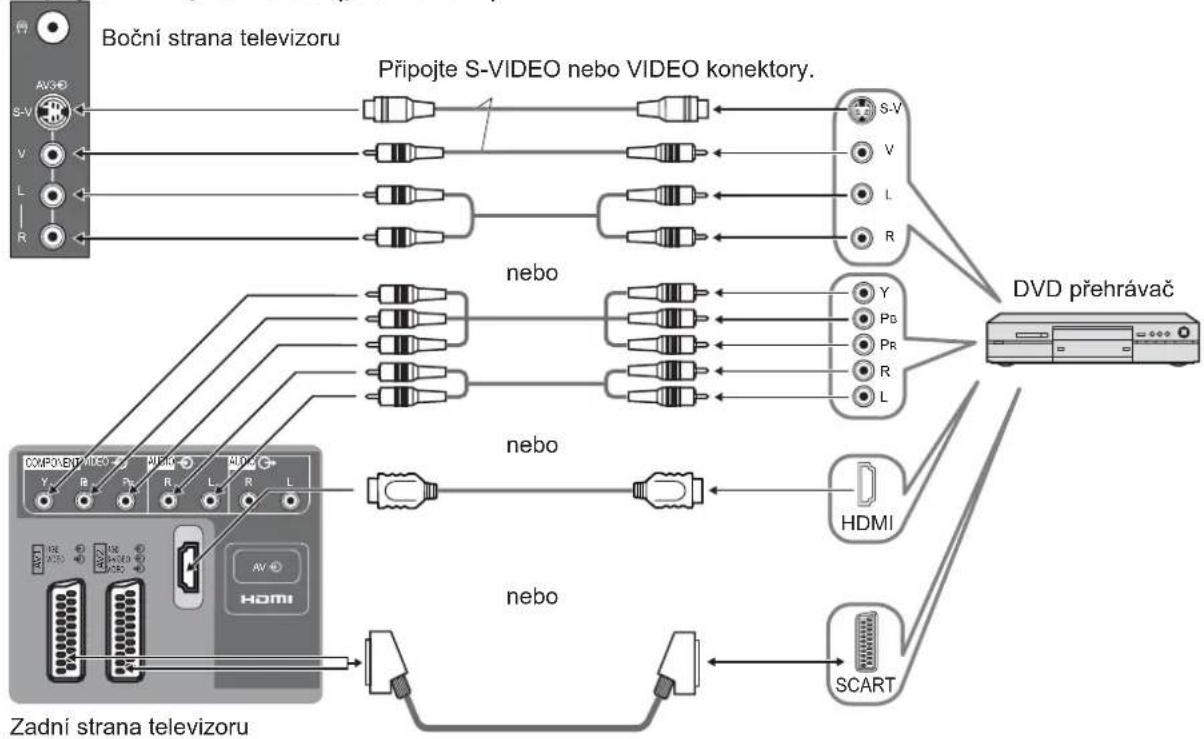

● Externí zařízení 18

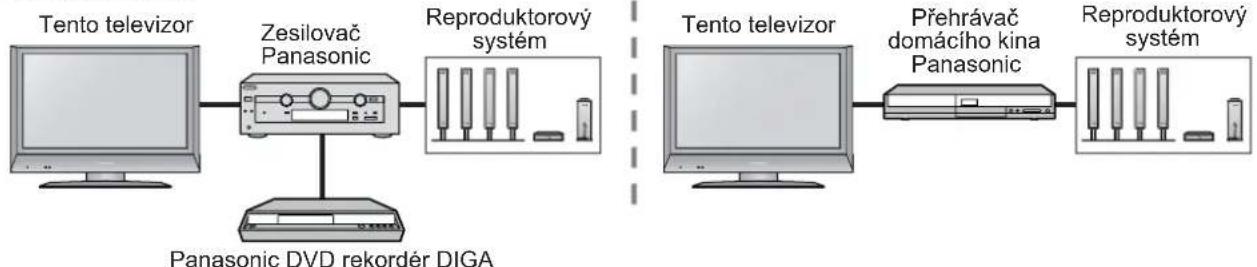

(Q-Link / VIERA Link / Možnosti připojení)

Otázky a odpovědi atd.

● Technické údaje 24
Otázky a odpovědi 27
Licence 29
Technické údaje 29

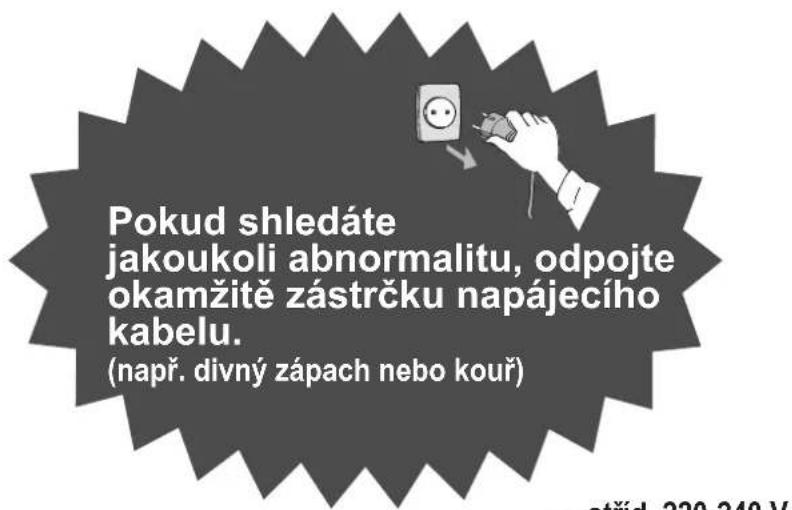

Bezpečnostní upozornění

Bezpečnostní upozornění

Zacházení se zástrčkou a napájecím kabelem

Zcela zasuňte zástrčku napájecího kabelu do zásuvky. (Pokud je zástrčka napájecího kabelu uvolněná, může dojít k zahřívání a následně k požáru.)
Zajistěte si snadný přístup k zástrčce kabelu napájení.
Nedotýkejte se zástrčky napájecího kabelu mokrýma rukama. (Toto může způsobit úraz el. proudem.)
- Nepoškozujte napájecí kabel. (Poškozený napájecí kabel může způsobit požár nebo úraz el. proudem.)

• Nepřemistujte televizor s napájecím kabelem zapojeným do zásuvky.
• Neumistujte na napájecí kabel těžké předměty a neumistujte jej poblíž objektů s vysokou teplotou.
• Napájecí kabel nezkrucujte, příliš neohýbejte a nenapínejte.
• Za napájecí kabel netahejte. Při odpojování napájecího kabelu jej držte za tělo zástrčky.
• Nepoužívejte poškozený napájecí kabel nebo poškozenou síťovou zásuvku.

stříd. 220-240 V 50 Hz

Nesnímejte kryty NIKDY přístroj sami neupravujte

(Komponenty s vysokým napětím mohou způsobit vážný úraz el. proudem.)

- Přístroj nechávejte kontrolovat, nastavovat a opravovat u místního prodejce Panasonic.

Do přístroje nevkládejte žádné cizí předměty.

Zamezte vniknutí jakýchkoliv předmětů skrz větrací otvory do přístroje (mohlo by dojít k požáru nebo k úrazu el. proudem).

Nevystavujte prímému slunečnímu světlu a jiným zdrojům tepla

- Vyhýbejte se působení přímého slunečního světla a jiných zdrojů tepla. Pro zamezení požáru nikdy nenechávejte svíčky či jiný zdroj ohně na televizním přijímači nebo v jeho blízkosti.

Neumist'ujte do blízkosti televizoru kapaliny

• Nevystavujte přístroj dešti ani vlhkosti, mohlo by dojít k poškození přístroje a požáru nebo úrazu elektrickým proudem.
• Nad přístroj (včetně polic nad ním) neumist'ujte nádoby s vodou (vázy s květinami, šálky, kosmetiku atd.).

■Neumist'ujte televizor na nestabilní povrch.

■Používejte pouze speciální stojany / závěsové vybavení

- Použití neautorizovaných stojanů nebo jiných fixačních zařízení může mít za následek nestabilitu přístroje a riziko zranění. Nezapomeňte o instalaci požádat místního prodejce Panasonic. - Použijte volitelné stojany / závěsy (str. 6).

Poznámky

■Při čištění televizoru odpojte napájecí kabel.

(Čištění přístroje zapojeného do sítě může způsobit úraz el. proudem.)

■Odpojte napájecí kabel televizoru od sítě, pokud jej nebudete delší dobu používat. Odpojte napájecí kabel televizoru od sítě, pokud budete k TV připojovat či odpojovat další zařízení.

- Pokud je televizor zapojen do sítě, stále odebírá určité množství elektrické energie i když je v režimu pohotovosti. Vypínač Zap. / Vyp. viz strana 7.

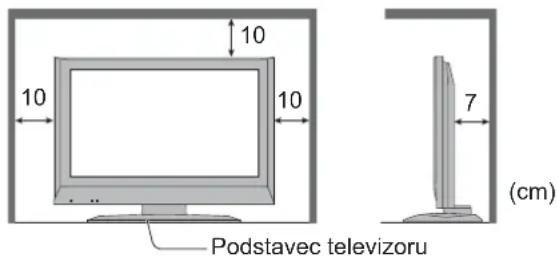

■Ponechte okolo přístroje dostatečné místo pro tepelné vyzařování.

■ Nezakrývejte zadní ventilační otvory.

Zakrytá ventilace závěsy atd. může způsobit přehřáti, požár nebo úraz el. proudem.

■Umístěte přístroj co nejdále od těchto zařízení

- Elektronická zařizení

Obzvláště neumistujte video zařízení příliš blízko tohoto přístroje (elektromagnetické rušení může deformovat obraz / rušit zvuk).

- Zařízení s infračerveným čidlem

Ovladač tohoto televizoru vyzařuje také infračervené paprsky (toto může mít vliv na obsluhu zařízení s infračerveným čidlem).

■Nevystavujte vaše uši nadměrnému hluku ze sluchátek. Můžete si způsobit nevratné poškození sluchu.

Údržba

Nejprve vyjměte zástrčku napájecího kabelu ze zásuvky.

Panel displeje

Denní péče: Jemně otřete zašpiněný povrch pomocí měkkého hadříku.

Detail: Otřete zašpiněný povrch pomocí měkkého hadříku namočeného v čisté vodě nebo ve slabém vodním roztoku neutrálního detergentu. Poté pomocí měkkého suchého hadříku rovnoměrně otřete povrch až je čistý a suchý.

Pozor

• Povrch panelu displeje je speciálně upraven a lze jej snadno poškodit.
  Net'ukejte na povrch panelu nebo jej neškrábejte nehtem nebo jiným tvrdým předmětem.
• Dávejte pozor, aby se povrch nedostal do kontaktu s repelentem hmyzu, rozpouštědlem, ředidlem nebo jinými těkavými látkami (tímto může dojít k degradaci kvality povrchu).

Skříňka

Denní péče: Otřete zašpiněný povrch pomocí měkkého suchého hadříku.

Detail: Namočte měkký hadřík v čisté vodě nebo ve slabém vodním roztoku neutrálního detergentu. Poté hadřík vyždímejte a povrch s ním otřete. Nakonec pomocí suchého hadříku otřete povrch až je čistý a suchý.

Pozor

• Dávejte pozor, aby se povrchy televizoru nedostaly do kontaktu s detergentem.
  (Tekutina uvnitř televizoru může způsobit jeho selhání.)
• Dávejte pozor, aby se povrch nedostal do kontaktu s répelentem hmyzu, rozpouštědlem, ředidlem nebo jinými těkavými látkami (tímto může dojít ke zhoršení kvality povrchu odlupováním barvy).
  Nenechte skříňku přístroje delší dobu v kontaktu s gumou nebo PVC.

Zástrčka napájecího kabelu

Pravidelně zástrčku napájecího kabelu otírejte suchým hadříkem. (Vlhkost nebo prach mohou způsobit požár nebo úraz el. proudem.)

Příslušenství / Volby

Standardní příslušenství

□ Dálkový ovladač

EUR7651030A

Zkontrolujte, zda-li jste obdrželi všechny zobrazené položky.

□ Baterie pro dálkový ovladač (2)

R6 (UM3)

□Návod k obsluze

□Celoevropská záruka

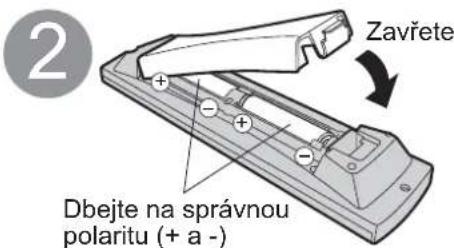

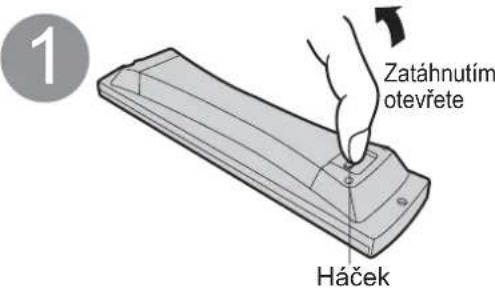

Instalace baterií do dálkového ovladače

Pozor

• Nesprávná instalace může způsobit vytékání baterií a korozi, která má za následek poškození dálkového ovladače.
  Nemíchejte staré a nové baterie.
• Nemíchejte baterie různých typů (např. alkalické a zinkouhlíkové).
  ● Nepoužívejte akumulátory (Ni-Cd).
• Nepalte a nerozbíjejte baterie. Viz str. 32.

Volitelné příslušenství

Podpěra k zavěšení na stěnu

• TY-WK32LX20W

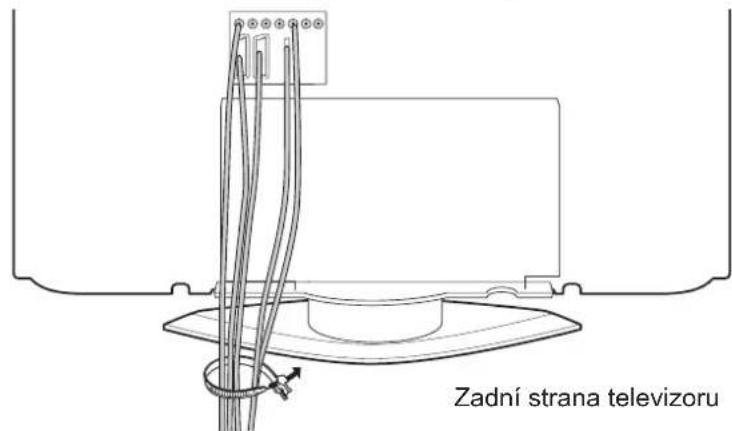

Připojení svorky

Přichycení kabelů

Dotáhnout: Povolit:

① Knoflík přidržte stisknutý

• Nemotejte dohromady RF kabel a napájecí kabel (toto může způsobit deformaci obrazu).
  Upevněte kabely pomocí svorek dle potřeby.
• Při použití volitelného příslušenství použijte jejich příslušného návodu k obsluze pro upevnění kabelů.

Pozor

• Požadujte po svém prodejci nebo smluvním dodavateli, aby zajistil držáky k zavěšení na zed' kvůli bezpečnosti a zachování vlastností televizoru.
  Během instalace manipulujte s TV opatrně, aby nedošlo k poškození výrobku. Nepůsobte nadměrnou silou na aktivní plochu displeje.
• Při montáži podpěry k zavěšení na zed' postupujte opatrně. Před montáží se vždy ujistěte, že ve zdi nejsou elektrické kabely či potrubí.

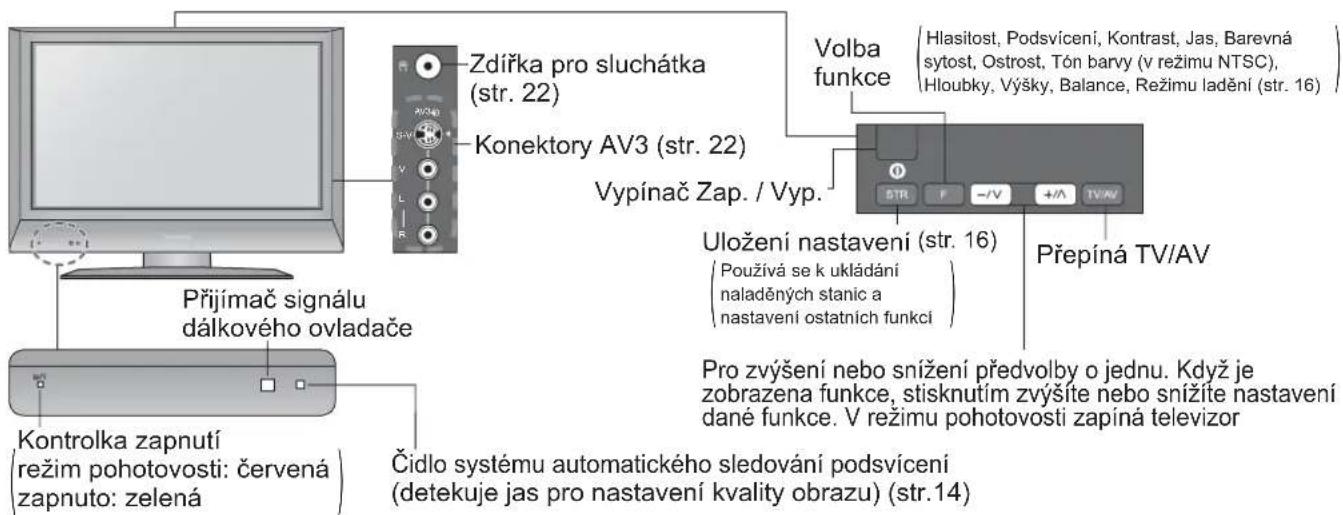

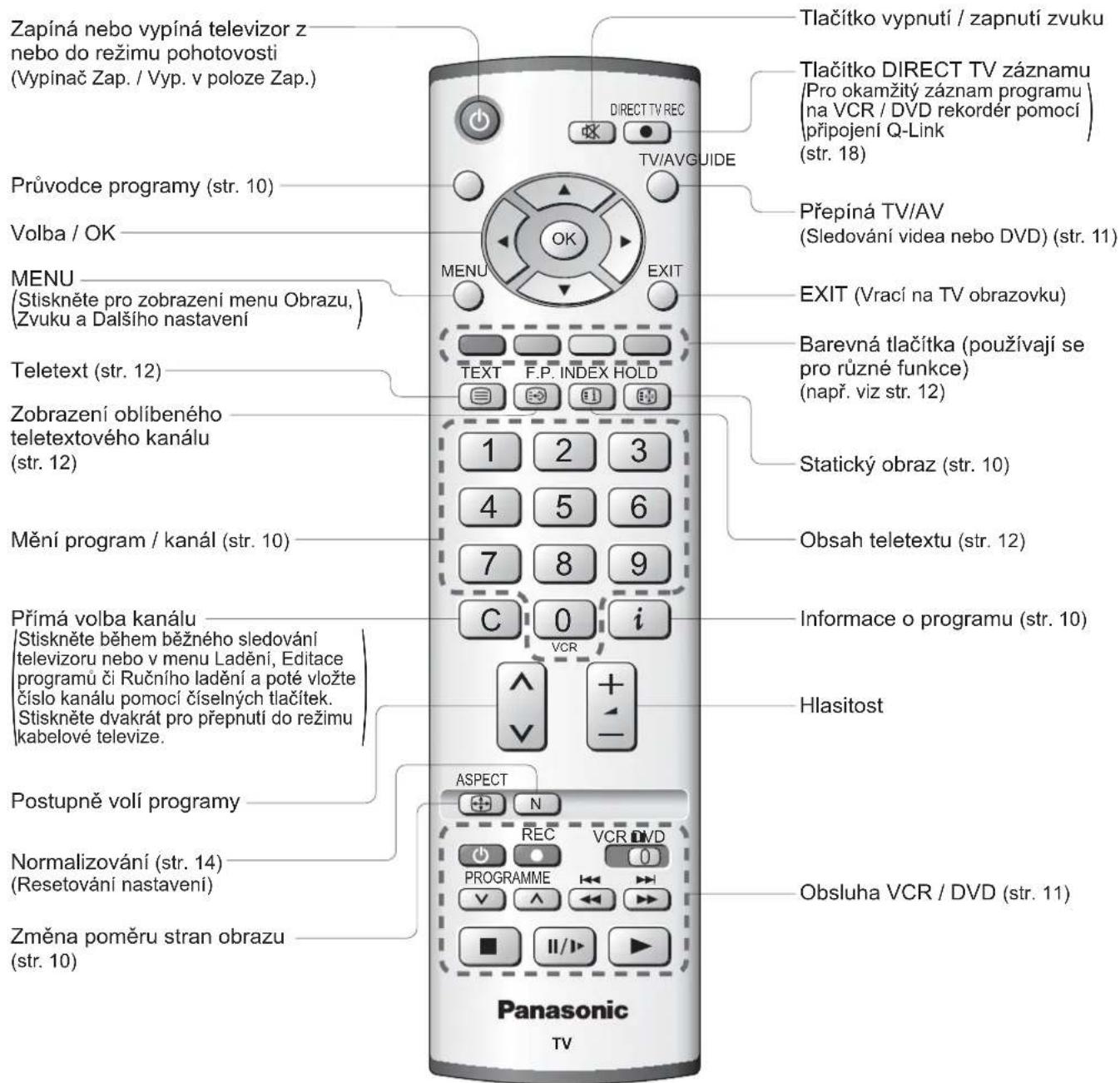

Identifi kace ovládacích prvků

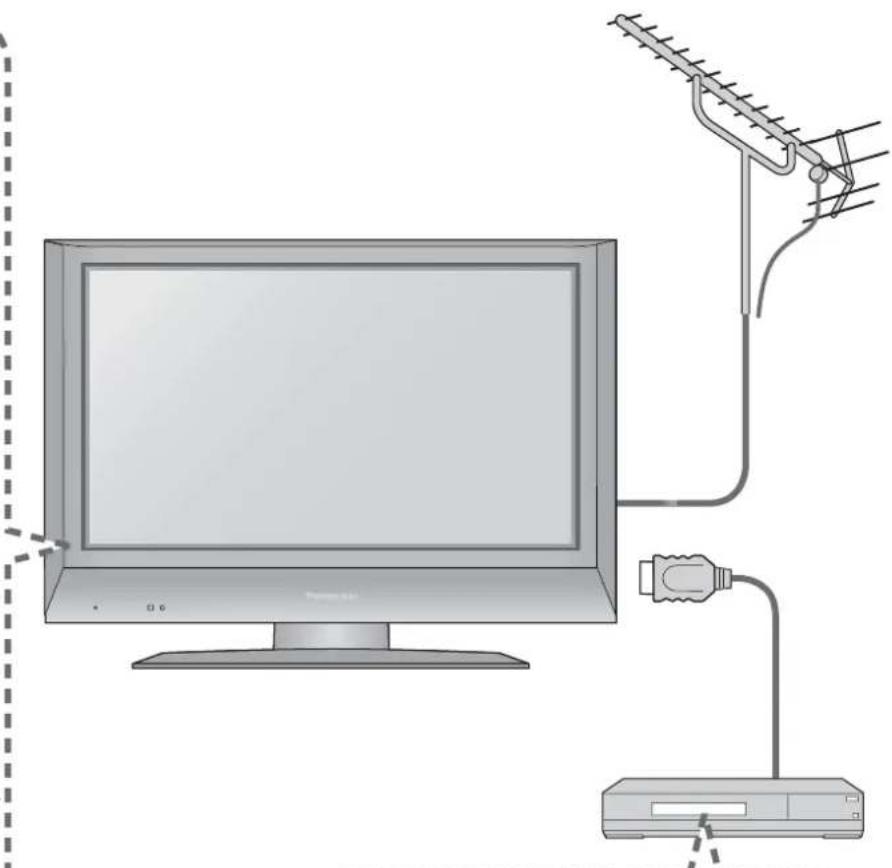

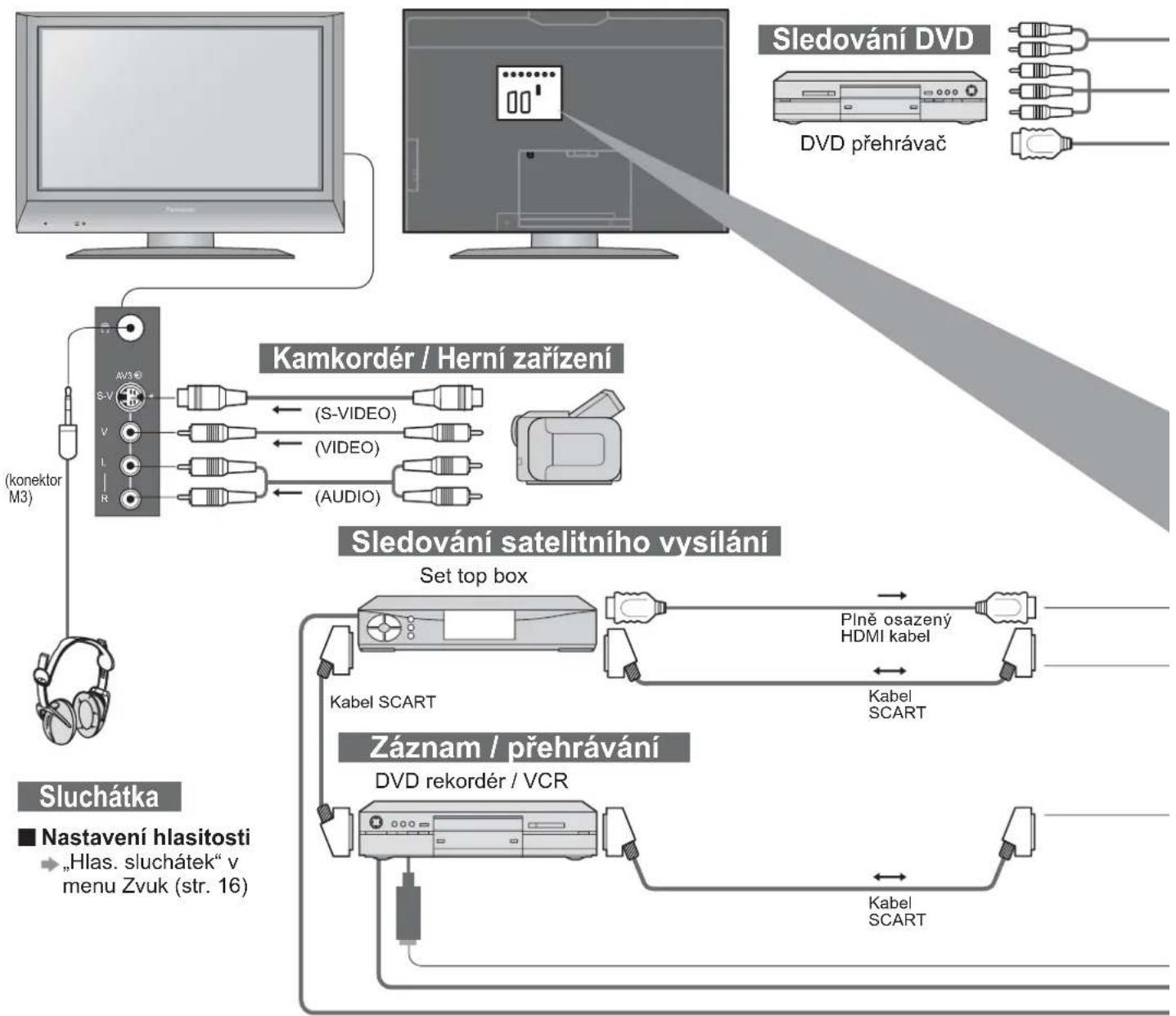

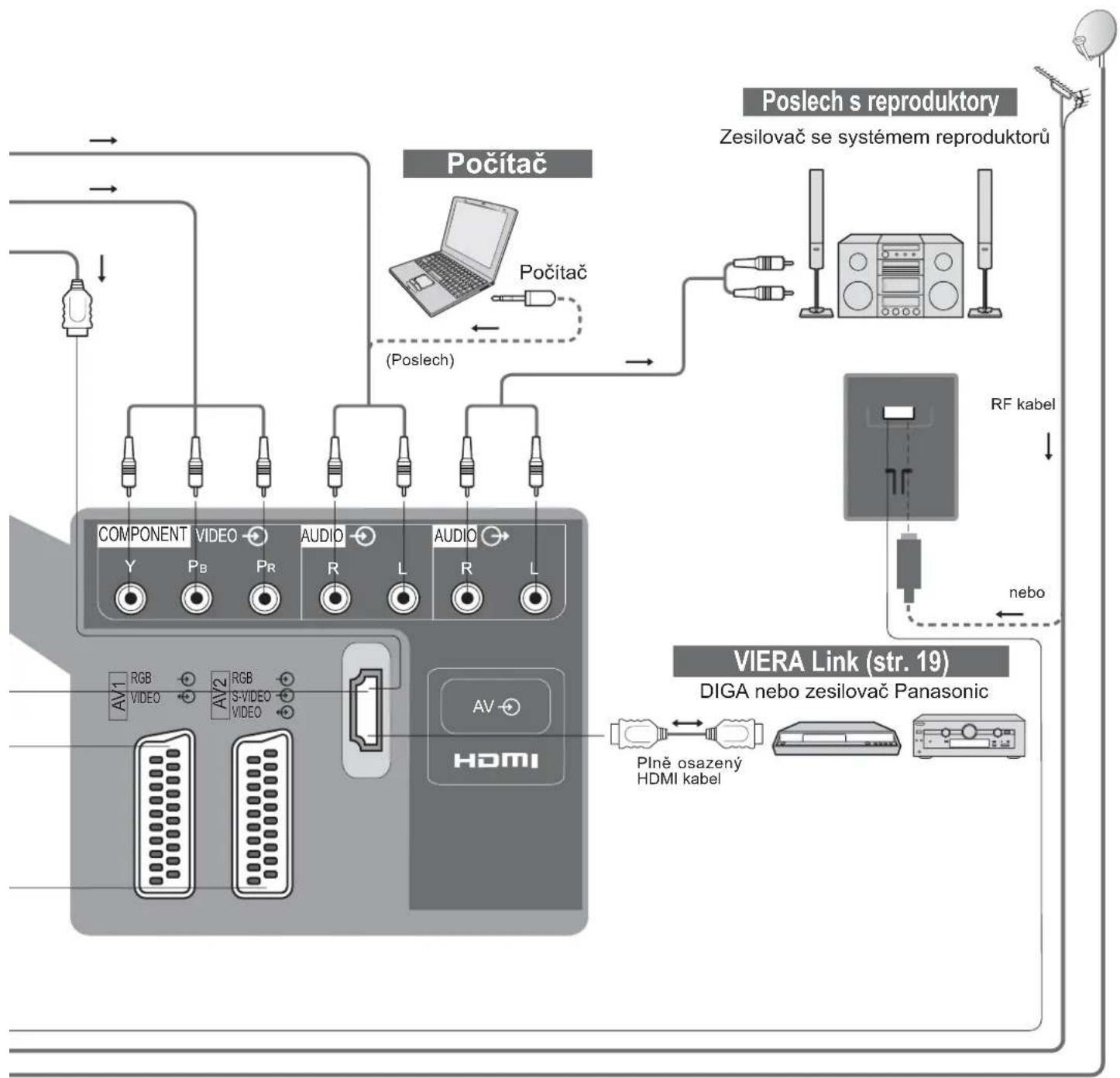

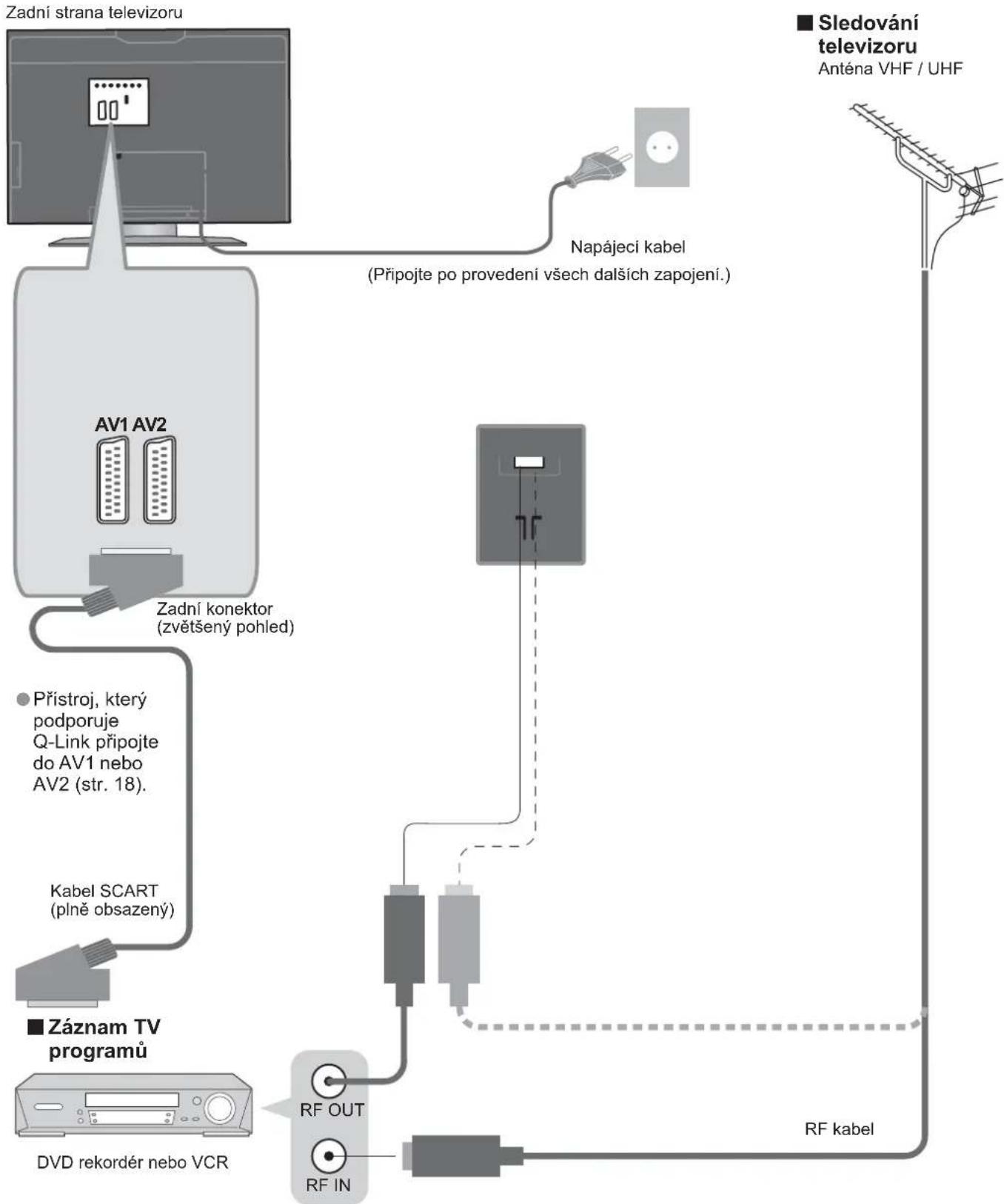

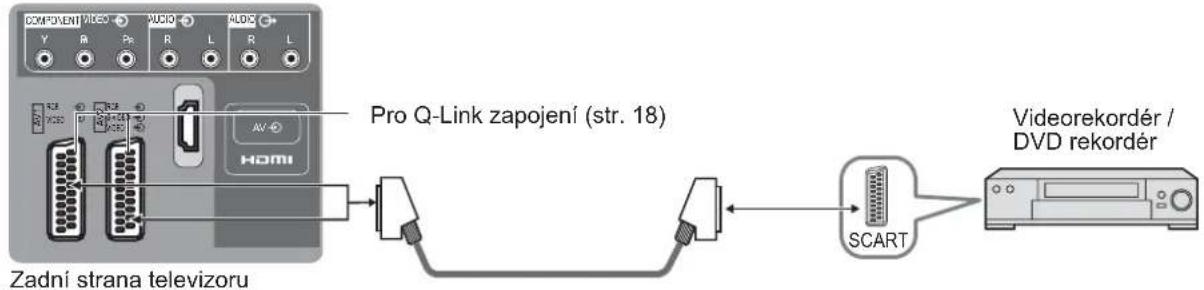

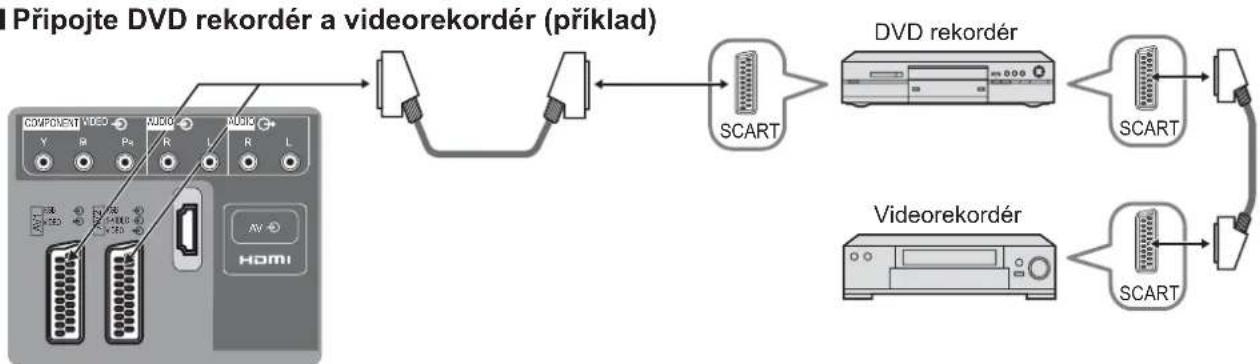

Zapojení

Externí zařízení a kabely ukázané v tomto návodu k obsluze nejsou s tímto televizorem dodávány. Přesvědčte se, že je televizor odpojen od sítě, než začnete připojovat nebo odpojovat jakékoli kabely.


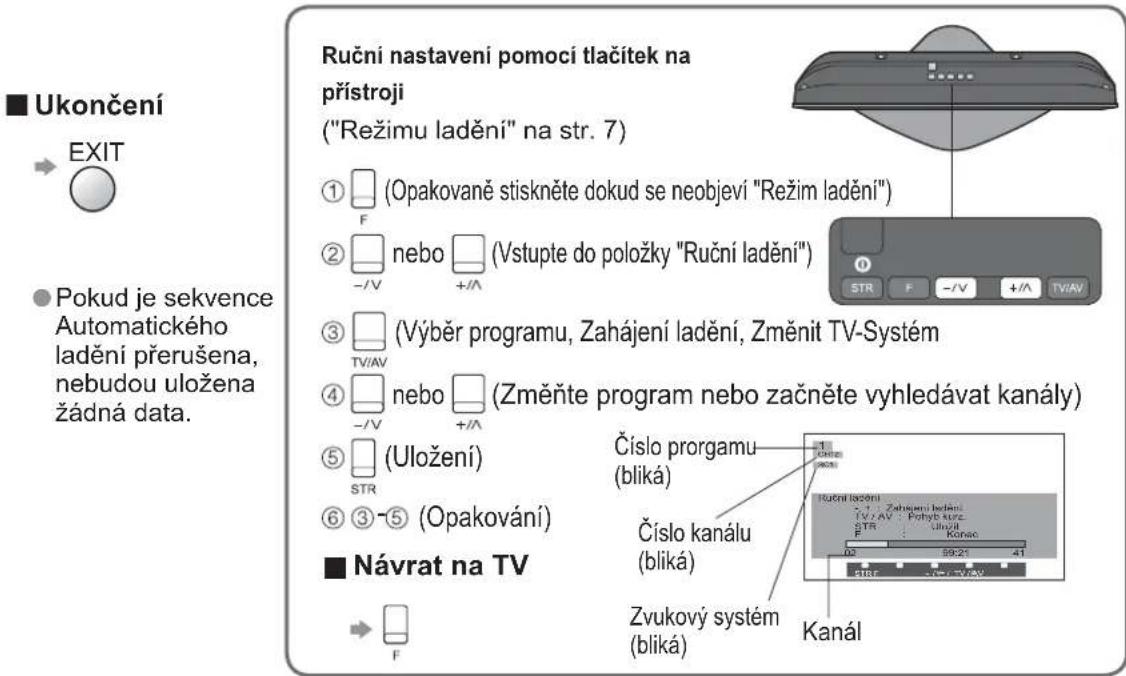

Automatické ladění

Automaticky vyhledejte a uložte TV kanály.

Tyto kroky nejsou třeba, pokud bylo nastavení provedeno vaším místním prodejcem.

Zapněte televizor pomocí vypínače Zap. / Vyp.

Nyní lze používat dálkový ovladač pro zapnutí přístroje a jeho vypnutí do režimu pohotovosti. (Kontrolka zapnutí: zapnuto)

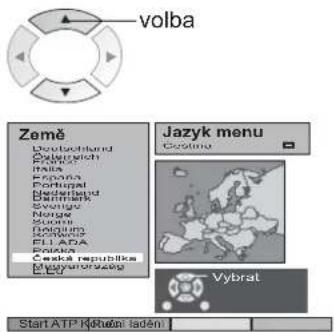

Zvolte vaši zemi

- Pro Belgii, Švýcarsko a E.Eu zvolte požadovaný jazyk - Ruční nastavení → Zelená (str. 16)

Spust'te Automatické ladění

● Automatické ladění začne vyhledávat TV kanály a ukládat je.

- Pokud je připojeno další zařízení přes Q-Link (str. 16), bude informace o kanálech automaticky zkopírována na toto zařízení.

Automatické ladění je nyní dokončeno a Váš televizor je připraven ke sledování.

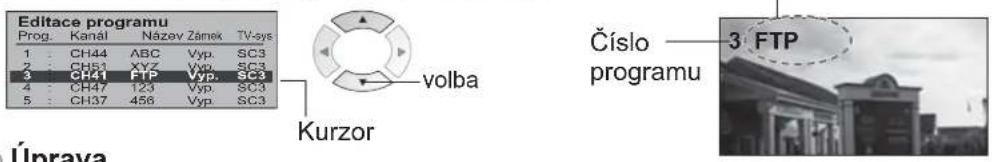

- Úprava kanálů → "Editace programů" (str. 16)

Potřebujete pomoci s obsluhou?

(příklad: Zvuk)

Obrazovkový průvodce obsluhou Vám pomůže.

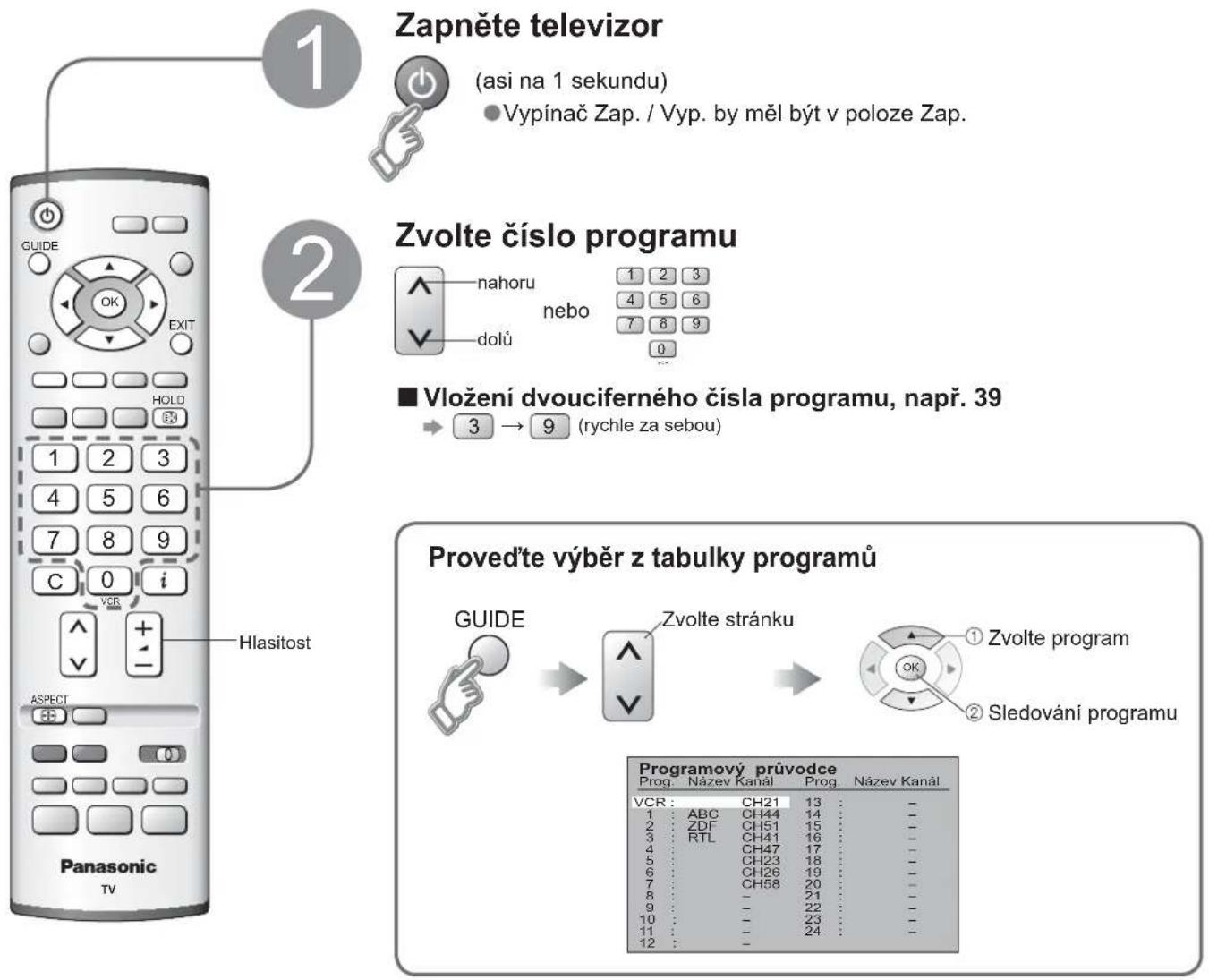

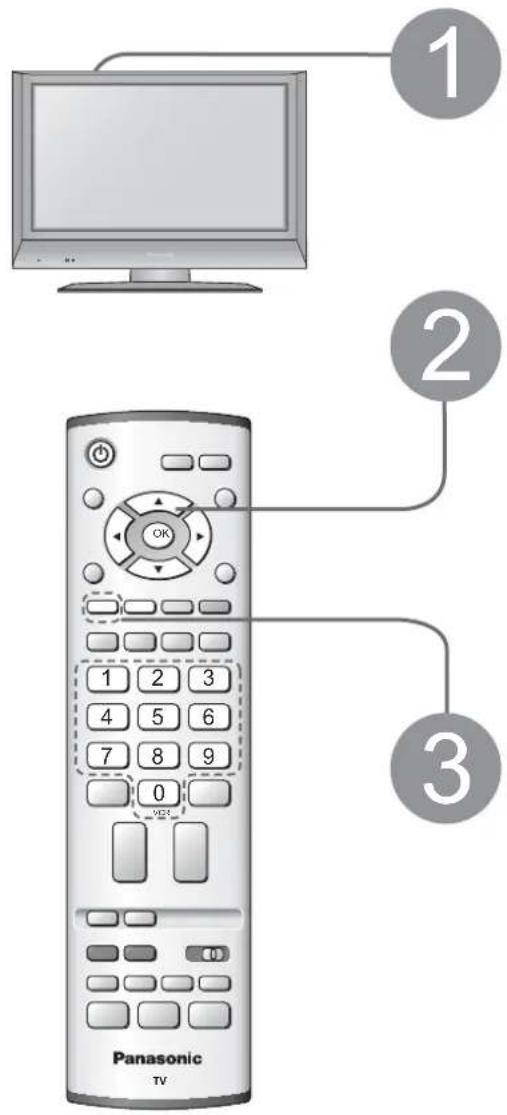

Sledování televizoru


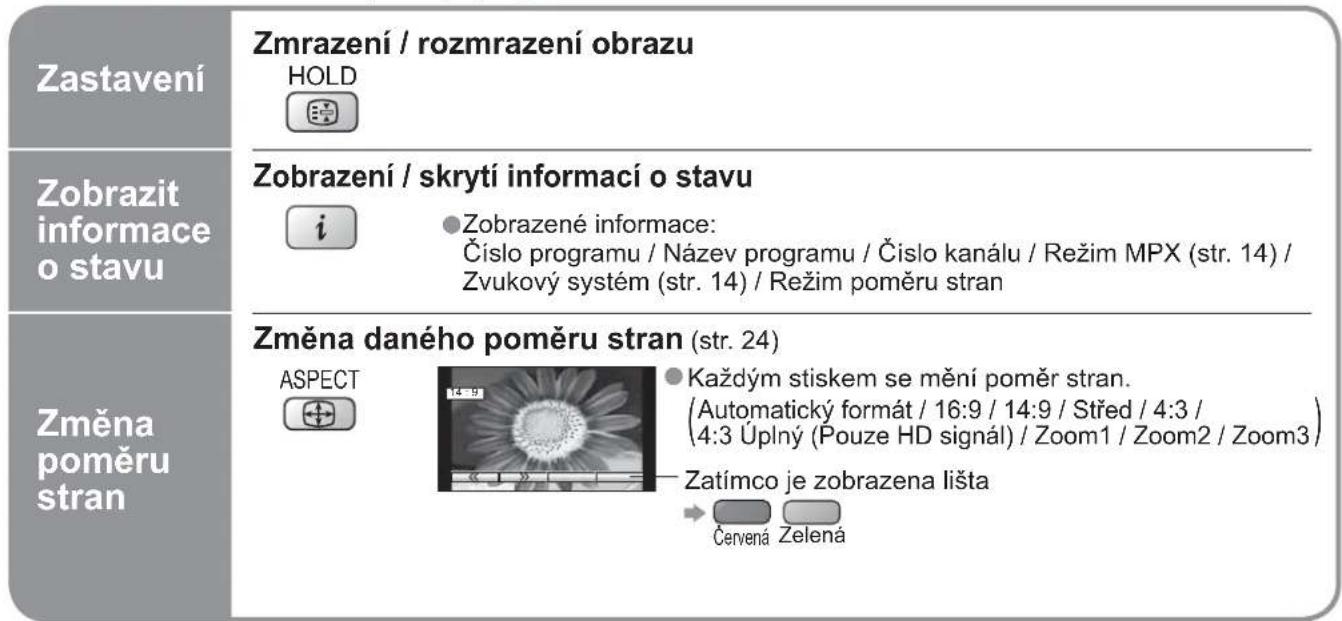

■ Ostatní užitečné funkce (Použijte po)

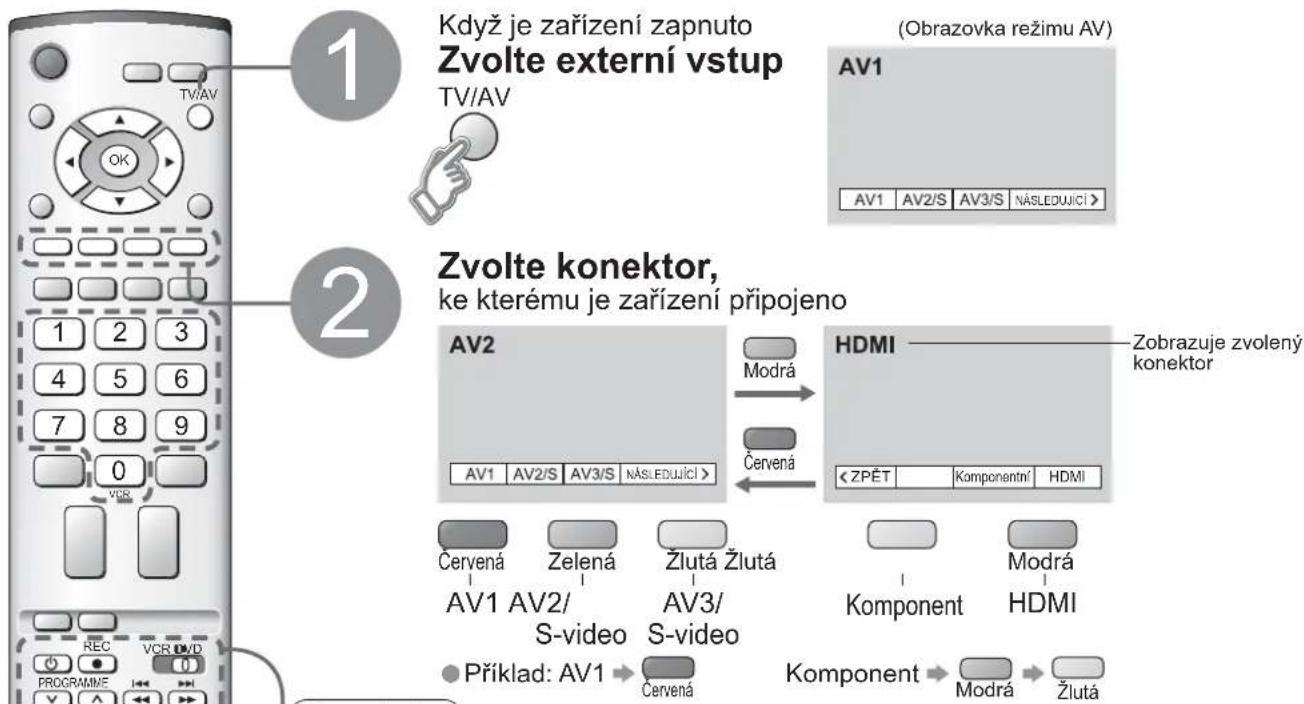

Sledování videa a DVD

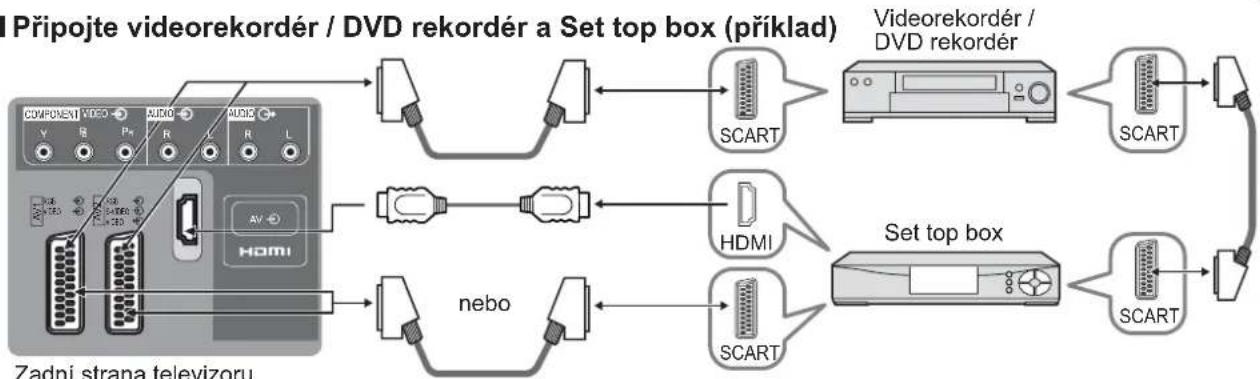

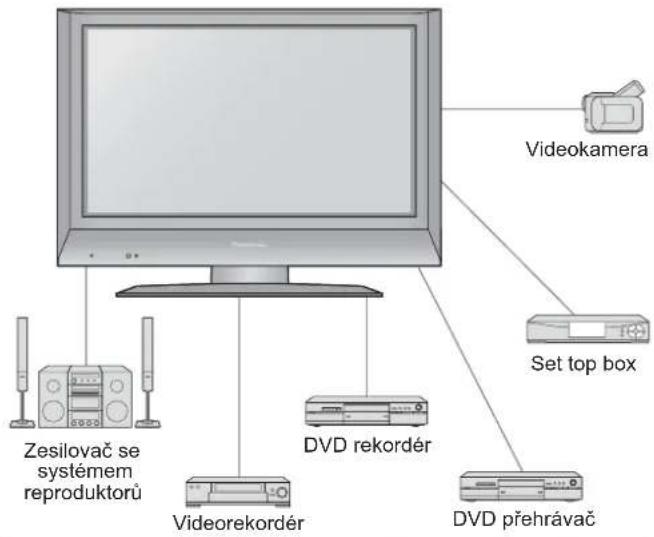

K televizoru je možné připojit různá externí zařízení. Jakmile je zařízení připojeno, použijte následující postup pro zobrazení požadovaného vstupu. Připojení zařízení (str. 24)

Poznámky

● Automatická volba vstupu - režim vstupu je automaticky přepnut z režimu TV na režim AV, když je spuštěno zařizení připojené přes konektory SCART nebo HDMI. Když je zařizení vypnuto, televizor se nastaví na režim TV.
- Pokud má externí zařízení funkci nastavení poměru stran nastavte ji na "16:9".
Pro podrobnosti se obraťte na návod k obsluze daného zařízení nebo se poradťte s místním prodejcem. Zařízení Panasonic, které je připojeno k tomuto televizoru, lze obsluhovat přímo tímto dálkovým ovladačem.

VCR DVD	Vypínač VCR / DVD *Zvolte VCR pro obsluhu videorekordéruPanasonic nebo zařizení DVD.Zvolte DVD pro obsluhu zařizení DVDPanasonic nebo kina přehrávače Panasonic		Převíjení vpřed / Přeskakování / Vyhledávání vpředVideorekordér: Převíjení vpřed, vyhledávání vpřed(během přehrávání)DVD: Přeskočení na další stopu nebo titulStiskněte a přidržte kvyhledávání vpřed
	Režim pohotovostiVypnutí do režimu pohotovosti / zapnutí
	PřehráváníPřehrávání videorekordéru / DVD		PauzaPauza / Opětovné spuštěníDVD: Stiskněte a přidržte ke zpomalenému přehrávání
	ZastaveníZastavení operace
	Převíjení vzad / Přeskakování / Vyhledávání vzadVideorekordér: Převíjení vzad, vyhledávání vzad(během přehrávání)DVD: Přeskočení na předchozí stopu nebo titulStiskněte a přidržte k vyhledávání vzad		Program nahoru / dolůZvolte program
			ZáznamSpuštění záznamu

*Dálkový ovladač zpřístupníte pro různá zařízení Panasonic pomocí následujícího nastavení.

① Přepněte na VCR nebo DVD podle zařízení, které chcete měnit
② Stiskněte a držte 📊 zatímco provádíte činnost ② → Zadejte níže uvedený kód (dvoumístný) 1 2 3 4 5 6 7 8 9 → Stiskněte

VCR

Zařízení	Kód
Videorekordér	10 (výchozí)
DVD	11

DVD

Zařízení	Kód
DVD	70 (výchozí)
Kino přehrávač	71

Poznámky

• Po nastavení provedte potvrzení operace.
• Opovídající kód VCR/DVD se po výměně baterii vrátí na výchozí hodnotu. Nastavte jej znovu.
  ● V závislosti na modelu nemusí být funkce k dispozici.

Sledování teletextu

Můžete využívat teletextové vysílání zahrnující zprávy, předpovědi počasí a titulky, pokud je tento servis poskytován vysílací stanicí.

Co je to režim FLOF?

V režimu FLOF jsou zobrazena čtyři různobarevná témata u dolního okraje displeje. Pro získání více informací o jednom z těchto témát, stiskněte tlačitko odpovídající barvy. Toto umožňuje rychlý přístup k informacím o zobrazených tématech.

Co je to režim Seznam?

V režimu Seznam jsou zobrazeny čtyři různobarevná čísla stránek u dolního okraje obrazovky. Každé z těchto čísel lze změnit a uložit v paměti televizoru. ("Uložení často zobrazovaných stránek", str. 13)

■ Změna režimu "Teletext" v menu Další nastavení (str. 14)

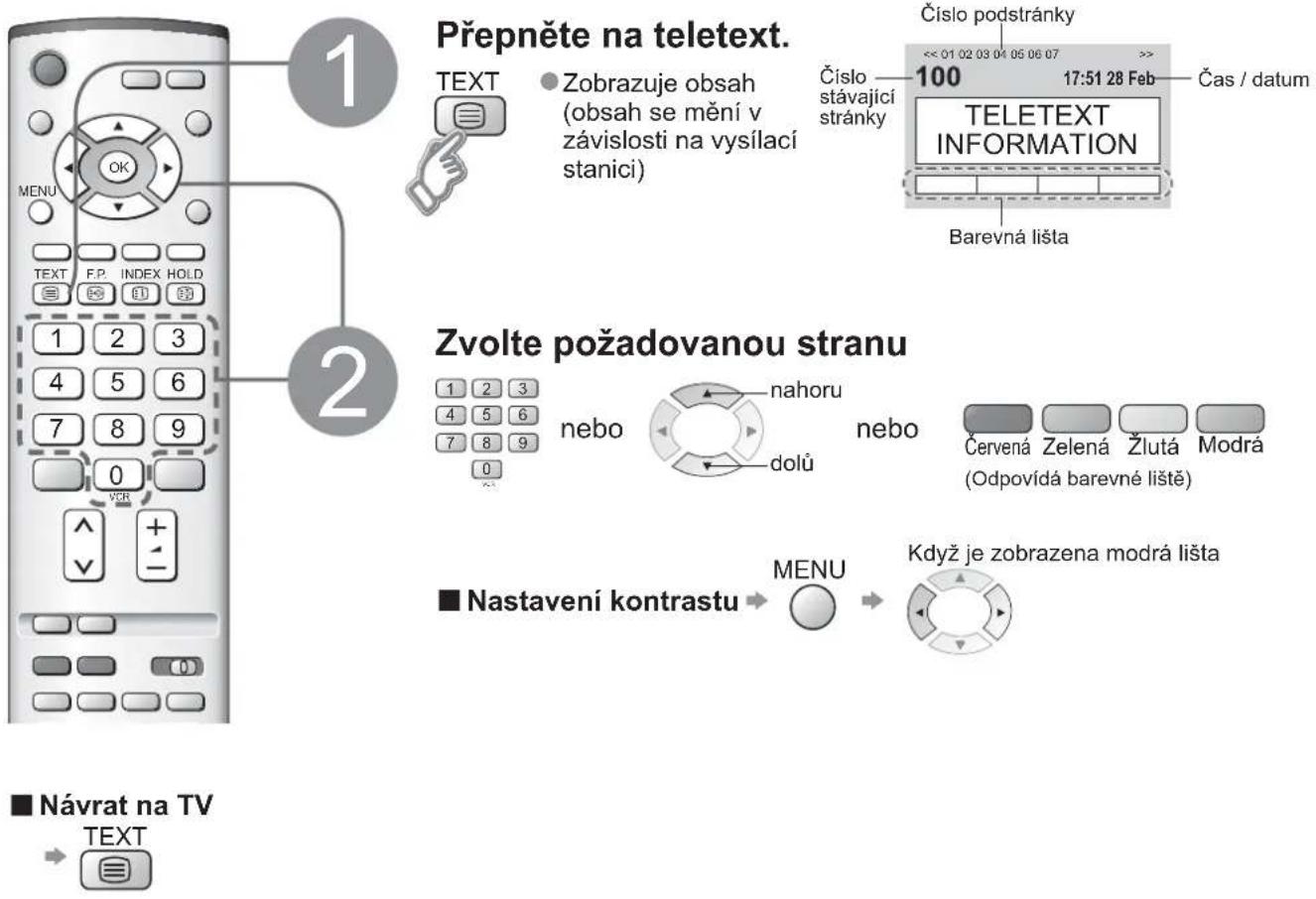


    subgraph Preprint
        D["• Zobrazuje obsah (obsah se mění v závislosti na vysílací stanici)"]
        E["Číslo stávající stránky"]
        F["Číslo podstránky"]
        G["100 17:51 28 Feb Čas / datum"]
        H["TELETEXT INFORMATION"]
        I["Barevná lišta"]
    end

    subgraph Output
        J["■ Nastavení kontrastu"]
        K["MENU"]
        L["Když je zobrazena modrá lišta"]
    end

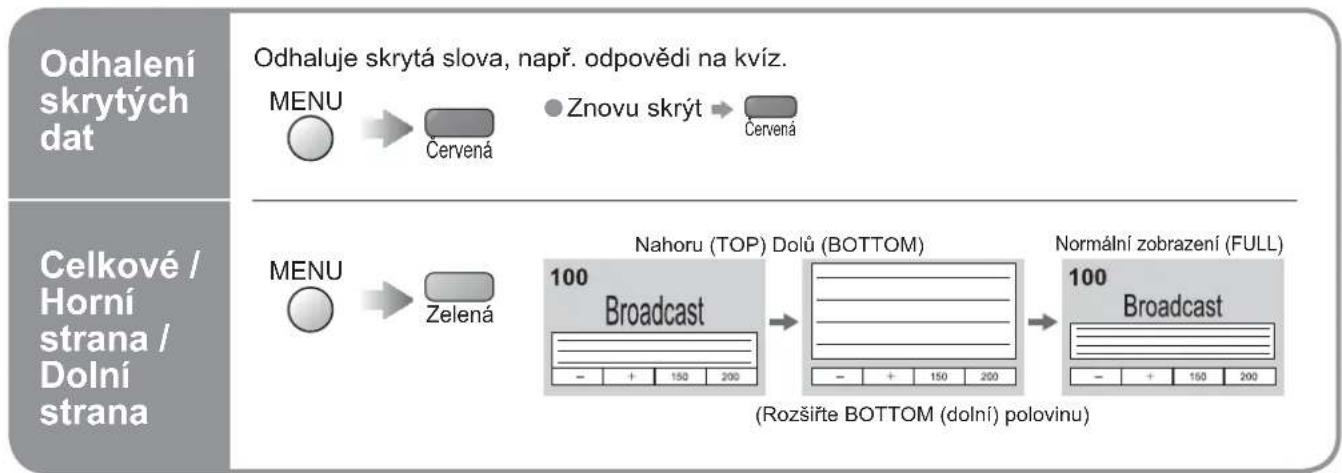

■ Pohodlné používání teletextu

HOLD	Pokud chcete uchovat stávající stránku bez aktualizaceZastavení nebo obnovení automatické aktualizace
Obsah	Návrat na hlavní stranu obsahu
Vyvolání oblíbené stránky	Vyvolání stránky uložené v “modrém”.Firemní nastavení je “103”.
Zobrazení ve více oknech	Sledování televizoru a teletextu ve dvou oknech současně (Stiskněte dvakrát) Zvolte Obraz a textZap. nebo Vyp. Obsluhu lze provádět pouze na teletextové obrazovce.
Uložení často zobrazovaných stránek	Uložení často zobrazované stránky (Pouze režim seznamu)(pouze pro prvních 25 kanálů programového průvodce)na barevné lištěJak je stránka zobrazena Odpovidající barevné tlačitko ■ Změna uložených stránekVložte nové číslo stránky 00
Zobrazení podstránky	Zobrazení podstránky (pouze pokud má teletext více než jednu stranu) Objeví se v levém horním rohu obrazovky■ Zobrazení určité podstránky Zvolte 4 místné číslo Příklad: str. 6 Počet podstránek se liší v závislosti na vysílací stanici (až do 79 stránek).Hledání může nějakou dobu trvat, během této doby lze sledovat televizor.
Sledujte televizor zatímco čekáte na aktualizaci	Zobrazení TV obrazu, zatímco se vyhledává teletextová stránkaTeletext se automaticky aktualizuje, jakmile je nová informace k dispozici.Stránka se zprávami poskytuje funkci, která indikuje přichod nejnovějších zpráv (“News Flash”).

Návrat na hlavní stranu obsahu

Sledování televizoru a teletextu ve dvou oknech současně

Uložení často zobrazované stránky

(pouze pro prvních 25 kanálů programového průvodce)

na barevné liště

■ Změna uložených stránek

Zobrazení podstránky (pouze pokud má teletext více než jednu stranu)

■ Zobrazení určité podstránky

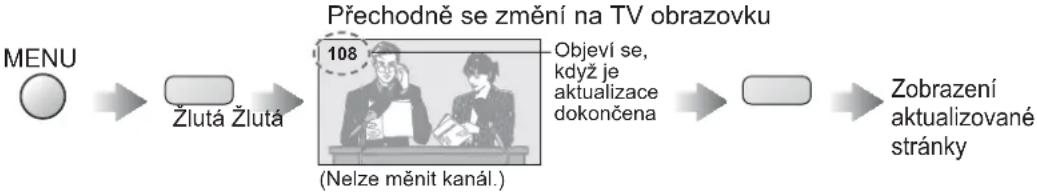

Zobrazení TV obrazu, zatímco se vyhledává teletextová stránka

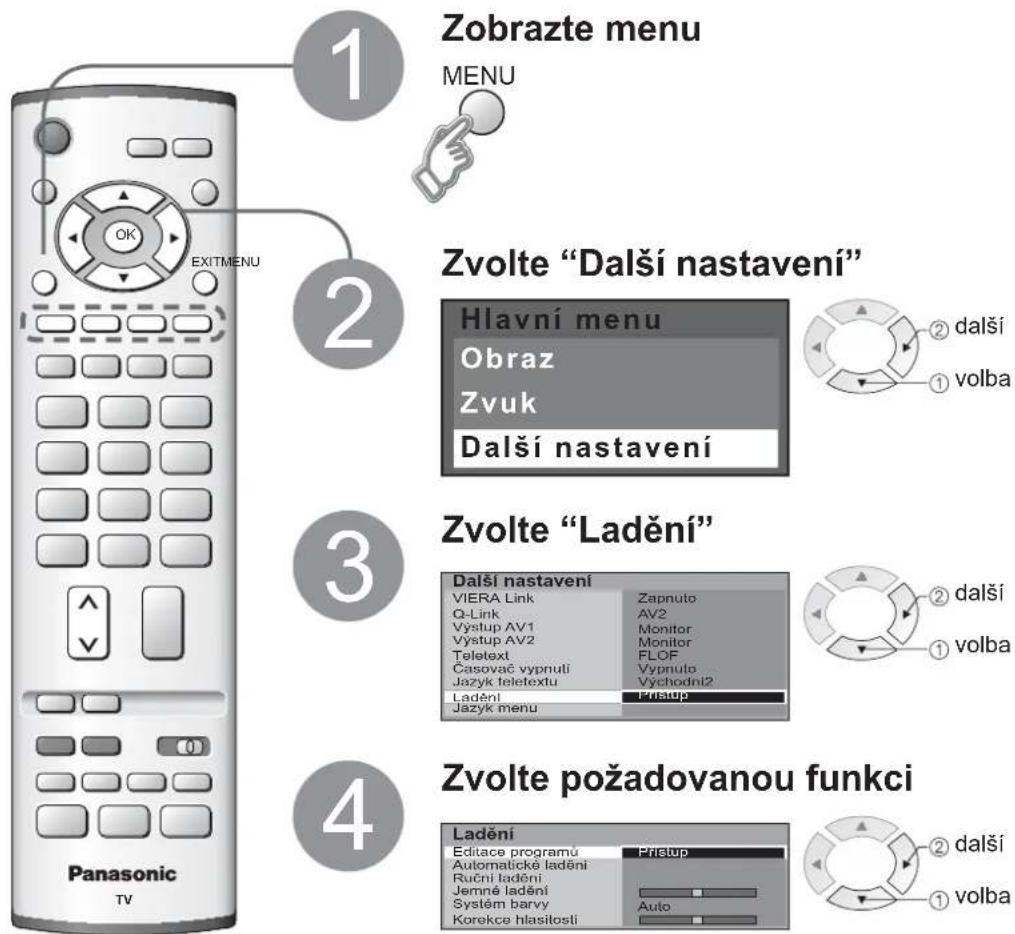

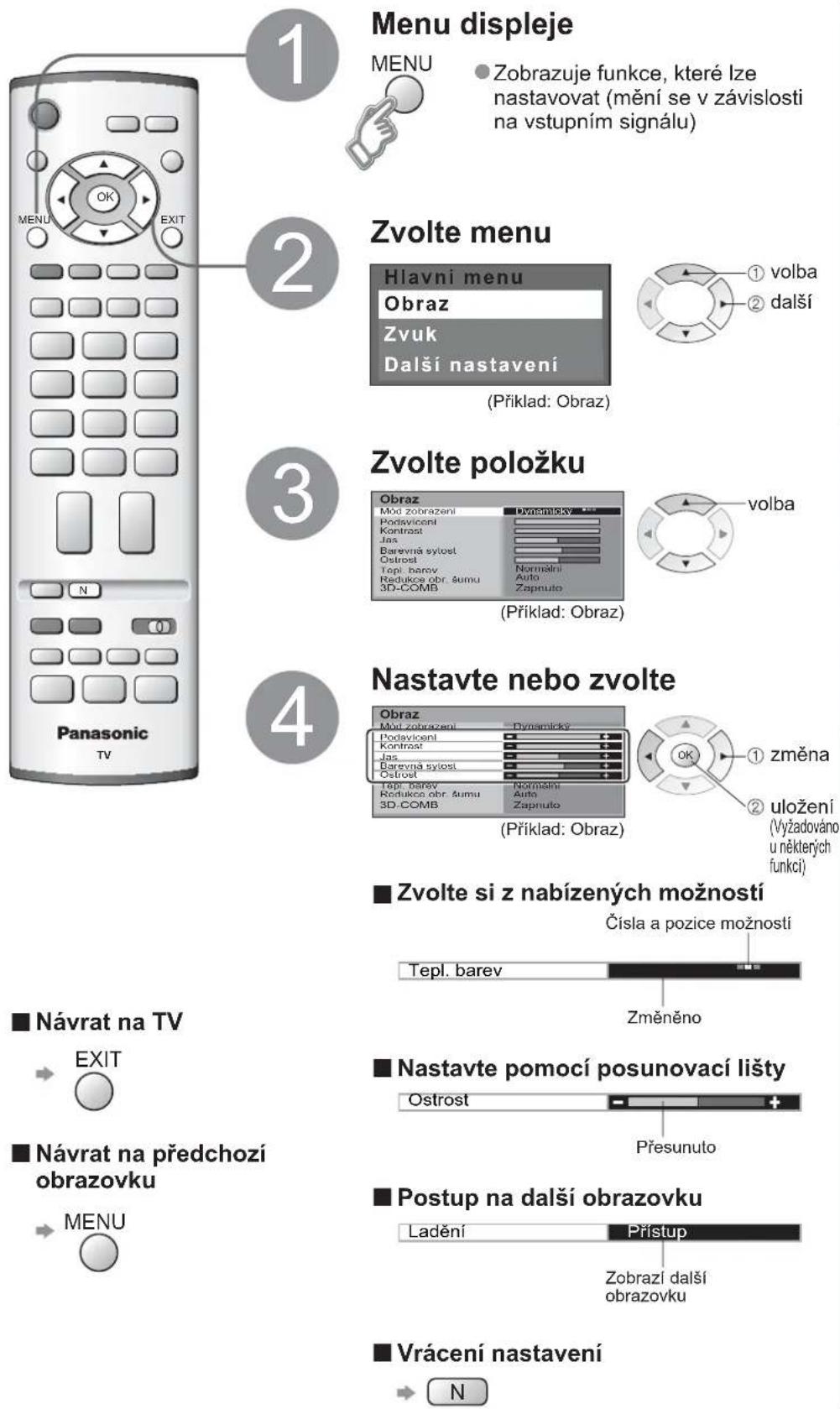

Jak používat funkce menu

Různá menu Vám umožňují provádět nastavení obrazu, zvuku a ostatních funkcí, także můžete sledovat televizor dle Vašeho specifi ckého prání.

Menu displeje

- Zobrazuje funkce, které lze nastavovat (mění se v závislosti na vstupním signálu)

Zvolte menu

Zvolte položku

Nastavte nebo zvolte

■ Zvolte si z nabízených možností

■ Nastavte pomocí posunovací lišty

■ Postup na další obrazovku

■ Vrácení nastavení

Seznam menu

Menu	Položka
Obraz	Mód zobrazení
	Nastavte pro každý režim sledování	Podsvícení, Kontrast, Jas, Barevná sytost, Ostrost
		Tón barvy
		Tepl. barev
		Redukce obr. šumu
		3D-COMB
Zvuk	Hloubky
	Výšky
	Balance
	Hlas. sluchátek
	MPX
	Režim
	Prostorově
	HDMI vstup

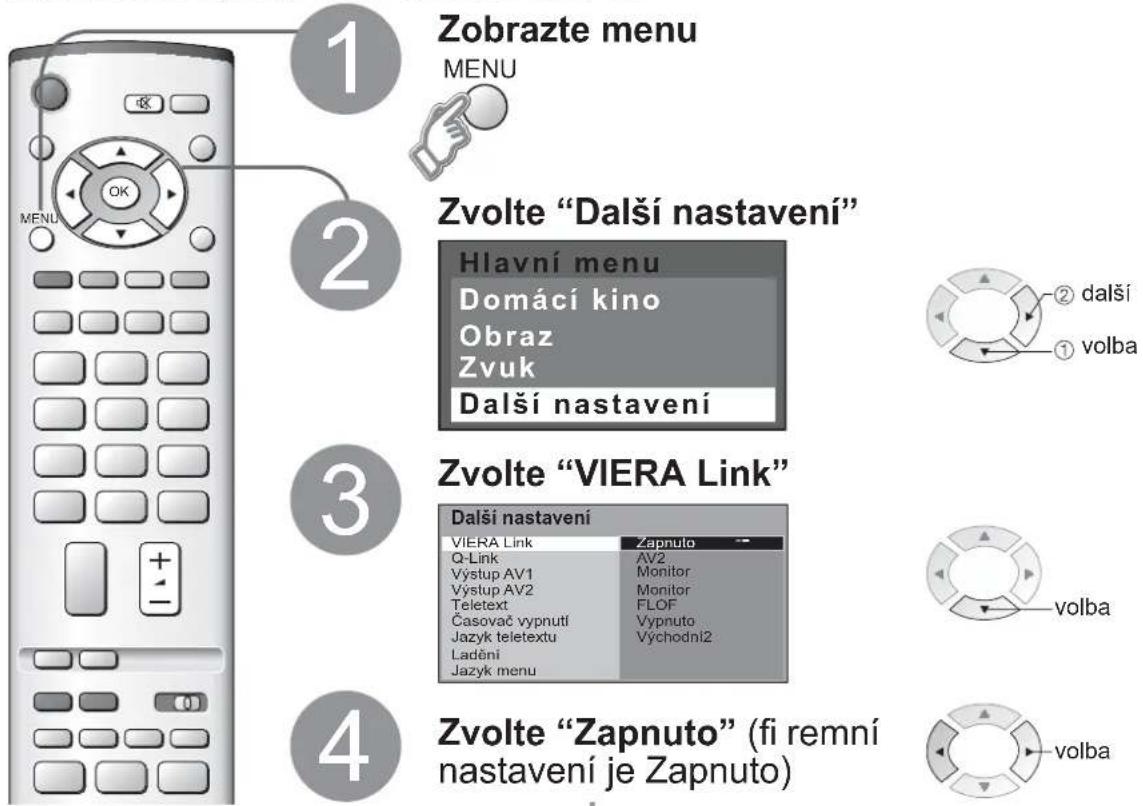

Další nastavení	VIERA Link
	Q-Link
	Výstup AV1
	Výstup AV2
	Teletext
	Časovač vypnutí
	Jazyk teletextu

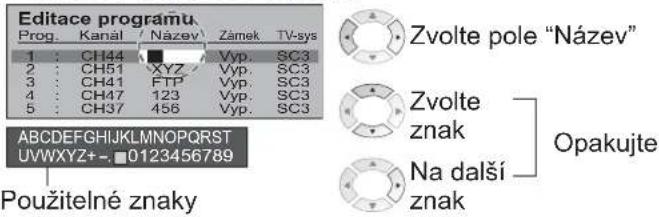

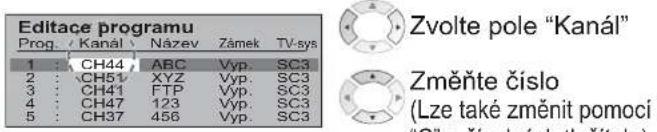

	Ladění	Editace programů
		Automatické ladění
		Ruční ladění
		Jemné ladění
		Systém barvy
		Korekce hlasitosti
	Jazyk menu
	Systém barvy
	Korekce hlasitosti

Nastavení / Konfi gurance (možnosti)
Základní režimy obrazu (Dynamického / Normálního / Kina)● Nastavte pro všechny vstupní signály	Mód zobrazení Dynamicky
Nastavte posvícení, barvu, jas atd. pro každý režim obrazu tak, aby to odpovídalo Vašim požadavkům	PodsvíceníKontrastJasBarevná sytostOstrost
Nastavte tón barvy obrazu● Pouze pro přijem signálu NTSC	Tón barvy
Volí barevnou rovnováhu celého obrazu (Chlad. barvy, / Normální / Teplé barvy)	Tepl. barev	Normalní
Automaticky redukuje nežádoucí rušení obrazu (Vypnuto / Normálního / Dynamického / Auto)● Neplatí u signálu HDMI a u HD signálu	Redukce obr. šumu	Auto
Automaticky vylepšuje statické a zpomalené obrazy tak, že vypadají svěžeji (Vypnuto / Zapnuto)● Pouze pro přijem signálu PAL a NTSC● Neplatí pro RGB, S-Video, analogové videosignály a HDMI	3D-COMB Zapnuto
Nastavuje výstupní úroveň hlubokých basů	Hloubky
Nastavuje výstupní úroveň vysokotónového, pronikavého zvuku	Výšky
Nastavuje úroveň hlasitosti pravého a levého reproduktoru	Balance
Nastavuje úroveň hlasitosti sluchátek	Hlas. sluchátek
Volba stereo / mono (Mono / Stereo)● Normálně: Stereo● Nelze přijimat stereo signál: Mono● M1 / M2: Je k dispozici, když je přenášen signál mono	MPX Stereo
Zlepšuje kvalitu zvuku pro hudbu a dramata (Hudba / Řeč)	Režim Hudba
Dává silnější prostorový efekt s použitím dynamického posilovače (Vypnuto / Zapnuto)	Prostorové Vypnuto
Vybírá podle signálu, když je připojeno HDMI (Auto / Digitální / Analogový) (str. 25)	HDMI vstup Auto
VIERA Link (Vypnuto / Zapnuto) (str. 19)	VIERA Link Zapnuto
Volí konektor, ke kterému je připojeno zařizení kompatibilní s Q-Link (Vypnuto / AV1 / AV2) (str. 22)	Q-Link	AV2
Volí signál k přenosu z televizoru na Q-Link (TV / AV2 / AV3/ Monitor)● Monitor: Obraz zobrazený na obrazovce● Nelze provést výstup komponentního signálu	Výstup AV1 Monitor
Volí signál k přenosu z televizoru na Q-Link (TV / AV1 / AV3/ Monitor)● Monitor: Obraz zobrazený na obrazovce● Nelze provést výstup komponentního signálu	Výstup AV2 Monitor
Režim teletextového zobrazení (FLOF / Seznam) (str. 12)	Teletext FLOF
Nastavuje čas automatického vypnutí přístroje (Vypnuto / 15 / 30 / 45 / 60 / 75 / 90 minuty)	Časovač vypnutí Vypnuto
Volí jazyk teletextu (Západní / Východní1 / Východní2)● Západní: angličtina, francouzština, němčina, řečtina, italština, španělština, švédština, turečtina● Východní1: čeština, angličtina, estonština, litevština, rumunština, ruština, ukrajinština● Východní2: čeština, maďarština, litevština, polština, rumunština	Jazyk teletextu	Východní2
Upravuje kanály (str. 16)	Editace programů	Pristup
Automaticky nastavuje kanály (str. 16)	Automatické ladění	Pristup
Ručně nastavuje kanály (str. 16)	Ruční ladění	Pristup
Jemné ladění kanálů (při dešti atd.)	Jemné ladění
Vybírá volitelný systém barev v závislosti na video signálech (Auto / PAL / SECAM / NTSC)	Systém barvy	Auto
Nastavuje hlasitost na jednotlivých stanicích	Korekce hlasitosti
Mění jazyk obrazovkového displeje	Jazyk menu	Pristup
Vybírá volitelný systém barev v závislosti na video signálech v režimu AV	Systém barvy	Auto
Nastavuje hlasitost pro režimy AV a HDMI	Korekce hlasitosti

V režimu AV dává menu Zvuk a Další nastavení méně možností.

(obraz, kvalita zvuku atd.)

Úpravy a nastavení kanálů

Stávající nastavení kanálů lze změnit podle Vašich požadavků a podmínek příjmu.

① Zvolte číslo programu, které chcete upravit

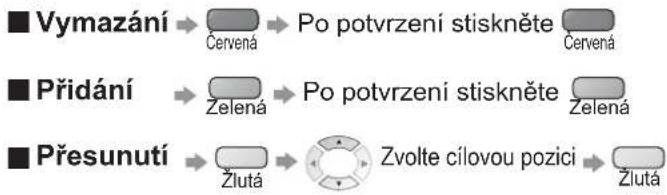

② Úprava

■ Změna čísla kanálu

■ Změna zobrazeného názvu vysílací stanice při volbě kanálů

③ Uložení

Uzamčení

Když je zámek aktivní, nelze zvolit kanál pomocí čiselných tlačítek nebo tlačítka "C".

■ Změna zvukového systému v závislosti na signálu

■ Kopírování informací o kanálech na Q-Link kompatibilní zařízení, které je připojeno k tomuto přístroji

● Podrobnosti viz (str.18)
- Není k dispozici pokud je v menu Dalšího nastavení "Q-Link" na "Vyp." (str. 14)

Automatické nastavení kanálů přijímaných v dané oblasti

① Spust'te Automatické ladění

② Zvolte vaši zemi

③ Nastavení jsou prováděna automaticky

Nastavení jsou zkopírována na Q-Link kompatibilní zařízení, které je připojeno k tomuto přístroji.
Všechna předchozí nastavení jsou vymazána.
Když je sekvence ukončena, objeví se vysílání programu s číslem "1".

Volné změny nastavení po provedení Automatického ladění

① Zvolte číslo programu a proved'te vyhledávání kanálu

② Uložení
③ Opakujte ①a ②
Poznámky
- Pokud je videorekordér připojen pouze pomocí RF kabelu, zvolte číslo programu "0".

Externí zařízení

Q-Link

Q-Link spojuje televizor a videorekordér / DVD rekordér; umožňuje jednoduchý záznam a přehrávání.

Podmínky

• Používejte videorekordér / DVD rekordér s následujícími logy:
  "Q-Link", "NEXTVIEWLINK", "DATA LOGIC", "Easy Link", "Megalogic", nebo "SMARTLINK"
• Připojte dané zařízení ke konektorům AV1 nebo AV2 u tohoto přístroje přes “plně obsazený” kabel SCART. (str. 20)
  ●Nastavení Q-Link konektoru v menu Další nastavení (Q-Link, Výstup AV1 / AV2). (str. 14)

■ Zkopírujte nastavení kanálů

●Provedte Automatické ladění (str. 16)
Při prvním použití tohoto přístroje se podívejte na "Automatické ladění". (str. 9)
Proved'te kopírování na dané zařízení. (str. 16)

■ Funkce k dispozici

Některá záznamová zařízení nelze aplikovat. Přečtěte si návody k obsluze daných zařízení

Co vidíte je to co nahráváte

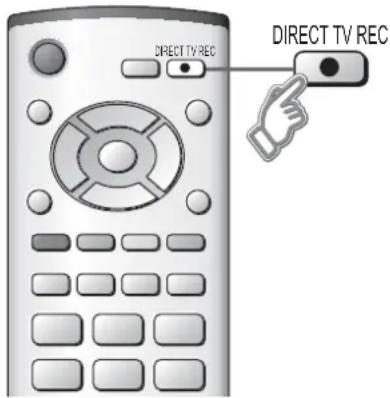

Přímý záznam z televizoru:

Okamžitý záznam stávajícího programu na videorekordér / DVD rekordér.

• Při provádění přímého záznamu z televizoru je záznamové zařízení automaticky zapnuto, pokud bylo v režimu pohotovosti.
  Záznamové zařízení provádí záznam ze svého vlastního tuneru. Během záznamu můžete televizor vypnout.
  Během záznamu z AV zdroje televizor nevypínejte. Pokud tak učiníte, záznam se vypne.

Informace / Zpráva

Informace o záznamu nebo zobrazení zprávy, když záznam není možný. (Pouze když je číslo programu "0" nebo "AV režim" u některých zařízení.)

Zapnutí přes propojení a snadné přehrávání

Vložte videokazetu nebo DVD do záznamového zařízení, které se spustí, tímto se spustí i televizor a automaticky se přepne režim vstupu, także můžete přímo sledovat obsah záznamu. (Pouze když televizor je v režimu pohotovosti.)

Vypnutí přes propojení

Když je televizor přepnut do režimu pohotovosti, záznamové zařízení se také automaticky přepne do režimu pohotovosti. (Pouze když videokazeta nebo DVD nejsou aktivní.)

• "DATA LOGIC" (obchodní značka fi rmy Metz Corporation) • "Megalogic" (obchodní značka fi rmy Grundig Corporation)
• "Easy Link" (obchodní značka fi rmy Philips Corporation) • "SMARTLINK" (obchodní značka fi rmy Sony Corporation)
  Přečtěte si také návody k obsluze daných zařízení.

*Těšte se z další vzájemné obslužitelnosti HDMI u výrobků Panasonic, které mají funkci "HDAVI Control". HDMI zapojení na některá zařízení Panasonic (Panasonic DVD rekordér DIGA, přehrávač domácího kina Panasonic, zesilovač Panasonic atd.) umožňují využívat snadné přehrávání nebo domácí kino. Co se týče zapojení viz "Možnosti připojení" (str. 23). Přečtěte si také návody k obsluze daných zařízení. Nelze používat kabely, které nevyhovuji HDMI. Použitelné zařízení konzultujte s vaším místním prodejcem Panasonic.

Příprava

(Poprvé / při přidávání nového přístroje, znovuzapojení přístroje nebo změně nastavení) Po připojení zapněte přístroj a pak zapněte TV. Vyberte režim vstupu na HDMI (str. 11, 14) a přesvědčte se, že je obraz správně zobrazen.

Snadné přehrávání	Automatické přepínání vstupu - Když je spuštěno připojené zařízení Panasonic, režim vstupu je automaticky přepnut. Když je zařízení zastaveno, režim vstupu se vrátí zpět na původní nastavení.
Reproduktor kina	Reproduktory kina lze ovládat pomocí dálkového ovladače televizoru.Tato funkce je k dispozici, když je připojen zesilovač nebo přehrávač domácího kina Panasonic.1 Zobrazte menu → MENU2 Zvolte “Domácí kino” nebo “TV reproduktory”Hlavní menu Domácí kinoObrazZvukDalší nastavení [IMAGE] ■ Domácí kino:Nastavení zařízení (automaticky se zapne, pokud je v režimu pohotovosti)Hlasitost vyšší / nižší → +Utlumení zvuku → ☑ TV reproduktory:Reproduktory televizoru jsou aktivní.● Když zvolíte “Domácí kino”, zvuk reproduktorů televizoru je utlumen.● Když je zařízení vypnuto, reproduktory televizoru budou aktivní.
Zapnutí přes propojení	Když začnete obsluhovat připojené zařízení Panasonic, televizor se také automaticky zapne a obsah přehrávaný na zařízení je reprodukován.(Pouze když televizor je v režimu pohotovosti.)
Vypnutí přes propojení	Když je televizor přepnut do režimu pohotovosti, připojené zařízení Panasonic se také automaticky přepne do režimu pohotovosti.

Externí zařízení

Možnosti připojení

- Zobrazené externí zařízení a kabely nejsou dodávány s tímto televizorem.

■ Připojte videorekordér / DVD rekordér (záznam, přehrávání)

■ Připojte DVD přehrávač (přehrávání)

■ Připojte Set top box (vstup RGB)

Zadní strana televizoru

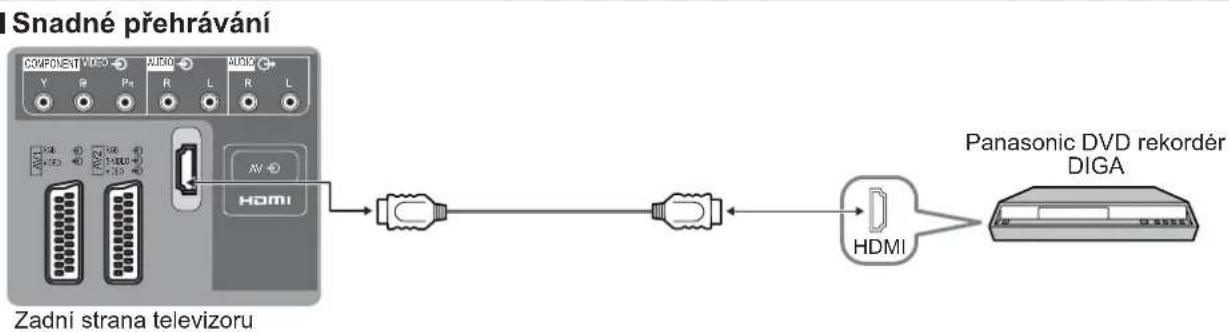

VIERA Link (str. 19)

Domácí kino

Pro podrobnosti si přečtěte návod k obsluze zesilovače nebo přehrávače domácího kina Panasonic.

- Doporučuje se používat HDMI kabel Panasonic. Doporučené číslo dílu: RP-CDHG15 (1,5 m) RP-CDHG30 (3,0 m) RP-CDHG50 (5,0 m)

Externí zařízení

Možnosti připojení (přehled)

Tyto diagramy ukazují naše doporučení pro připojení Vašeho televizoru k různým zařízením.

Pro jiná zapojení se obrat'te na návod k obsluze jednotlivých zařízení, na níže uvedenou tabulku a na technické údaje (str. 29).

Typy připojitelných zařízení pro jednotlivé konektory

KonektorZáznam / Přehrávání (zařízení)
	AV1	AV2	AV3
■Záznam / přehrávání videokazet / DVD(videorekordér / DVD rekordér)	○	○
■Sledování DVD (DVD přehrávač)	○	○	○
■Sledování obrázků kamkordéru (videokamera)	○	○	○
■Sledování satelitních vysilání (Set top box)	○	○	○
■Hraní her (herní zařízení)	○	○	○
■Q-Link	○	○
■Přímý záznam z televizoru	○	○
■VIERA Link

○: Doporučené zapojení

Technické údaje

Poměr stran

Lze zvolit optimální velikost a poměr a tím se těšit z lepšího obrazu. (str. 10)

■Automatický formát: Automatický formát určuje nejlepší poměr stran pro vyplnění Vaší obrazovky. Toto se provádí ve čtyřkrokovém procesu, který určuje, zdali je sledovaný obraz širokoúhlý.

Pokud Automatický formát detekuje signál širokoúhlého obrazu, přepíná do odpovídajícího širokoúhlého režimu 16:9 nebo 14:9. Pokud Automatický formát nedetekuje signál širokoúhlého obrazu, potom tento pokročilý televizor vylepšuje obraz pro optimální pohodu při sledování.

Text zobrazený na obrazovce ukazuje, jak Automatický formát určil, který poměr použít:

Vlevo nahoře se na obrazovce objeví "WIDE", když je nalezen identifikační signál širokoúhlého obrazu (WSS) nebo je signál nalezen přes konektor SCART. Automatický formát přepíná do odpovídajícího poměru širokoúhlého obrazu 16:9 nebo 14:9. Tato funkce bude také pracovat ve kterémkoli formátovém režimu. Vlevo nahoře se na obrazovce objeví "Automatický formát", když jsou detekovány černé pruhy nad a pod obrazem. Automatický formát zvolí nejlepší poměr a roztáhne obraz tak, aby pokryl obrazovku. Tento proces může trvat několik minut v závislosti na tmavosti obrazu.

Název signálu

Režimy poměru

Řídící signál poměru

Identifi kační signál širokoúhlého obrazu (WSS)

Řídící signál přenášený konektorem SCART (kolík 8)

Automaticky format

16:9

14:9

Střed

4:3

4:3 Úplný

Zoom1

Zoom2

Zoom3

TV

AV1

AV2

AV3

Komponenta

AV1

AV2

TV/AV1/AV2/AV3

PAL

O

O

O

O

-O

O

O

O

O

O

O

O

-

O

O

PAL 525/60

O

O

O

O

-O

O

O

O

-

-

-

-

-

O

O

M.NTSC

O

O

O

O

-O

O

O

O

-

-

-

-

-

O

O

NTSC (Pouze vstup AV)

O

O

O

O

-O

O

O

O

-

-

-

-

-

O

O

Komponenta/HDMI

525(480)/60i

O

O

O

O

-O

O

O

O

-

-

-

-

-

-

-

525(480)/60p

O

O

O

O

-O

O

O

O

-

-

-

-

-

-

-

625(576)/50i

O

O

O

O

-O

O

O

O

-

-

-

-

O

-

-

625(576)/50p

O

O

O

O

-O

O

O

O

-

-

-

-

O

-

-

750(720)/50p

O

O

O

O

O

O

O

O

O

-

-

-

-

-

-

-

750(720)/60p

O

O

O

O

O

O

O

O

O

-

-

-

-

-

-

-

1125(1080)/50i

O

O

O

O

O

O

O

O

O

-

-

-

-

-

-

-

1125(1080)/60i

O

O

O

O

O

O

O

O

O

-

-

-

-

-

-

-

Poznámky

• Poměr se mění v závislosti na programu atd. Pokud je poměr větší než standard "16:9", mohou se nad a pod obrazem objevit černé pruhy.
• Pokud velikost obrazovky vypadá neobvykle, když je na videorekordéru přehráván program nahraný širokoúhle, nastavte sledování stopy na videorekordéru. (Viz návod k obsluze videorekordéru.)
• Ruční volba poměru:

Přímo zobrazuje obraz v poměru "16:9" bez deformace (nezkreslený).

14:916:9

Zobrazí obraz "14:9" v jeho standardní velikosti bez dalšího zvětšení.

Zobrazi obraz velikosti 4:3 na celou obrazovku. Roztáhnutí lze rozpoznat pouze na levé a pravé hraně.

4:3

Zobrazuje obraz "4:3" v jeho standardní velikosti bez deformace.

Zobrazuje obraz "4:3" vodorovně zvětšený tak, aby byl přes celou obrazovku.

Zoom1

Zobrazuje obraz "16:9" letterbox nebo "4:3" bez deformace.

Zobrazuje obraz v poměru "16:9" letterbox (nezkreslený) na celé obrazovce bez deformace.

Zoom3Zoom2

Zobrazuje obraz v poměru "2,35:1" letterbox (nezkreslený) na celé obrazovce bez deformace. Při poměru "16:9" zobrazuje obraz na jeho maximum (s mírným zvětšením).

Zapojení HDMI

HDMI (high-definition multimedia interface) Vám umožňuje sledovat digitální obrazy s vysokým rozlišením a poslouchat zvuk s vysokou kvalitou propojením televizoru a zařízení.

Zařízení kompatibilní s HDMI (*1), které je vybaveno výstupním konektorem HDMI nebo DVI jako např. Set top box a DVD přehrávač, lze připojit ke konektoru HDMI pomocí kabelu vyhovujícímu (plně obsazený) HDMI.

HDMI je první kompletní spotřebitelské digitální AV rozhraní na světě, které odpovídá nekompresním standardům.
- Pokud je externí zařízení vybaveno pouze výstupem DVI, použijte k propojení s konektorem HDMI kabelový adaptér DVI-HDMI (*2)
- Použijete-li kabelový adaptér DVI-HDMI, připojte zvukový kabel ke vstupnímu zvukovému konektoru.
Nastavení zvuku lze provést v menu na obrazovce "HDMI vstup". (str. 11)
● Aplikovatelné vzorkovací kmitočty audio signálu (2kan. L.PCM): 48 kHz, 44,1 kHz, 32 kHz

(*1): Logo HDMI je zobrazeno na zařízení, které je kompatibilní s HDMI. (*2): Zeptejte se u vašeho místního prodejce digitálního zařízení.

Poznámky

• Nepředpokládá se používání s počítačem.
  Signály 720p/1080i budou přeformátovány, než se zobrazí na obrazovce.
• Pokud má zařízení funkci pro nastavení poměru stran, nastavte jej na "16:9".
• Tyto konektor HDMI je "typu A".
• Zařízení, které nemá žádný digitální výstupní konektor, lze připojit ke vstupnímu konektoru “Component”, “S-VIDEO” nebo “Video” pro přijem analogového signálu.
  Vstupní konektor HDMI lze používat pouze pro následující obrazové signály: 480i, 480p, 576i, 576p, 720p a 1080i. Je třeba sladit nastavení výstupu digitálního zařízení.
• Pro podrobnosti o použitelných signálech HDMI se obrat'te na str. 26.

VIERA Link

HDMI připojení některých zařízení Panasonic Vám umožňuje se těšit ze snadného přehrávání nebo domácího kina.

Nastavte zařízení tak, aby tato funkce byla aktivní. Přečtěte si návod k obsluze daného zařízení.
Tato funkce nemusí pracovat normálně v závislosti na stavu zařízení.
Obraz a zvuk nemusí být po několik prvních sekund k dispozici, když začne přehrávání.
Obraz a zvuk nemusi být po několik prvních sekund k dispozici, když je přepnut vstupní režim.
- Při nastavování hlasitosti zařízení bude zobrazena funkce hlasitosti.
- Snadné přehrávání je také k dispozici pomocí dálkového ovladače zesilovače. Přečtěte si návod k obsluze zesilovače.

Technické údaje

Informace o konektorech Scart, S-video a HDMI

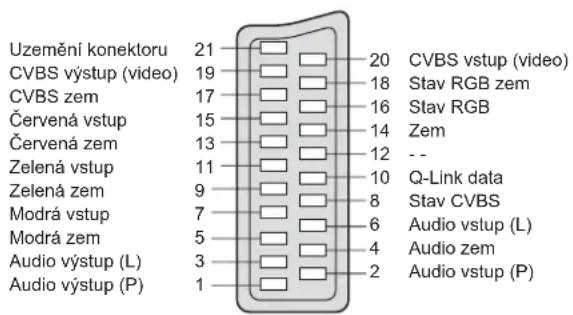

■ Konektor AV1 Scart

(RGB, VIDEO, Q-Link)

Vstupy vhodné pro AV1 zahrnují RGB

(Červená / Zelená / Modrá).

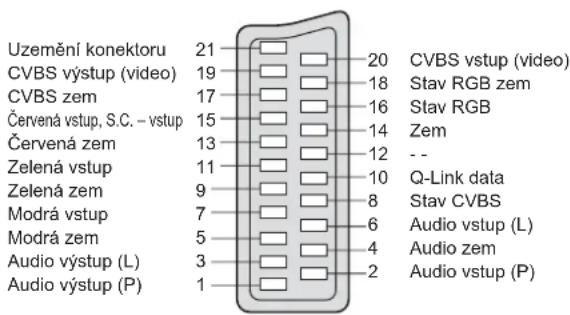

Konektor AV2 Scart

(RGB, VIDEO, S-VIDEO, Q-Link)

Vstupy vhodné pro AV2 zahrnují RGB (Červená / Zelená / Modrá).

AV2 – kolíky 15 a 20 závisí na přepnutí AV2 S-VHS / VIDEO.

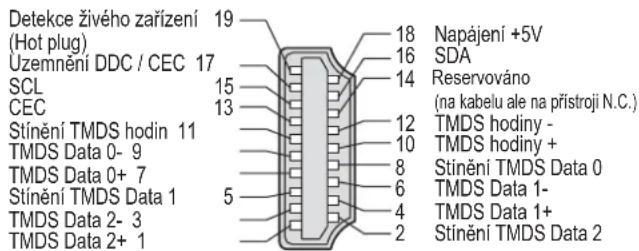

Konektor HDMI

Vstupní signály, které lze zobrazit

označeno hvězdičkou *: Příslušné vstupní signály pro komponentní vstup (Y, PB, PR) a rozhraní HDMI

Název signálu	Horizontální kmitočet (kHz)	Vertikální kmitočet (Hz)	Component HDMI
525 (480) / 60i 15,73 59,94			*	*
525 (480) / 60p 31,47 59,94			*	*
625 (576) / 50i 15,63 50,00			*	*
625 (576) / 50p 31,25 50,00			*	*
750 (720) / 60p 45,00 60,00			*	*
750 (720) / 50p 37,50 50,00			*	*
1.125 (1.080) / 60i 33,75 60,00			*	*
1.125 (1.080) / 50i 28,13 50,00			*	*

Poznámky

• Jiné než výše uvedené signály nebudou pravděpodobně zobrazeny správně.
• Výše uvedené signály jsou přeformátovány pro optimální zobrazení na Vašem displeji.

Otázky a odpovědi

Dříve než zavoláte servis nebo budete žádat pomoc, projděte tato jednoduchá opatření pro vyřešení problému.

Pokud problém stále přetrvává, požádejte prosím o pomoc vašeho místního prodejce Panasonic nebo centrum péče o zákazníka Panasonic.

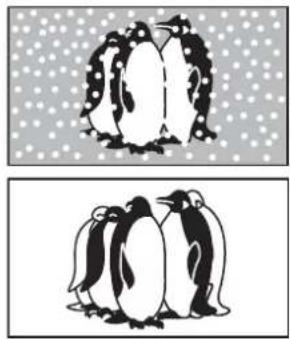

Bílé body nebo obraz s duchy (rušení)

- Zkontrolujte polohu, směr a zapojení antény.

Funkce Přímý záznam z TV / Q-link nefungují

Zkontrolujte kabel SCART a jeho připojení. Nastavte také „Výstup AV1 / AV2“ v menu Další nastavení. (p. 16).

Na obrazovce mohou být červené, modré, zelené a černé body.

- Toto je charakteristické pro panely z tekutých krystalů a neukazuje to na žádný problém. Panel z tekutých krystalů je postaven vysoce přesnou technologií tak, aby Vám poskytoval jemné obrazové detaily. Čas od času se na obrazovce může objevit několik neaktivních pixelů jako stálý bod modré, zelené, červené nebo černé barvy. Toto nijak neovlivňuje vlastnosti a výkonnost Vašeho LCD.

Pokud na panel zatlačíte prstem, lehce se prohne. Může se ozvat jemné zapraskání.

Kolem panelu musí být dostatečné místo, aby se zabránilo jeho poškození. Pokud na panel zatlačíte prstem, lehce se prohne a může se ozvat jemné zapraskání. Toto není porucha přístroje.

Obrázky ze zařízení, které je připojeno přes HDMI, jsou neobvyklé

• Je HDMI kabel správně připojen? (str. 22)
• Vypněte televizor a zařízení a poté je znovu zapněte.
  Zkontrolujte vstupní signál ze zařízení. (str. 20)
• Používejte zařízení kompatibilní s EIA/CEA-861/861B.

Dálkový ovladač nepracuje.

• Jsou správně vloženy baterie? (str. 6)
• Je televizor zapnut?

Otázky a odpovědi

Problém Náprava

Chaotický obraz, rušení

Nelze zobrazit žádný obraz

Rozmazaný nebo zdeformovaný obraz (bez zvuku nebo nízká hlasitost)

Není reprodukován ani obraz ani zvuk

Není reprodukován žádný zvuk

Úroveň zvuku je nízká nebo je zvuk zkreslený

Zvuk je neobvyklý

Objeví se chybová zpráva

Funkce "VIERA Link" nepracuje

Televizor se přepne do "Režimu pohotovosti"

Objeví se chybová zpráva

Nastavte "P-NR" v menu Obrazu (pro eliminaci rušení). (str. 14)

Zkontrolujte blízká elektrická zařízení (auto, motocykl, fl uorescenční lampa).

- Nejsou "Barevná sytost" nebo "Kontrast" nastaveny na minimum? (str. 14)

● Znovu nastavte kanály. (str. 16)

Není přístroj v "režimu AV"?

- Je napájecí kabel zapojen do sítě?

- Je televizor zapnut?

Zkontrolujte menu Obrazu (str. 14) a hlasitost.

- Není aktivní "Utlumení zvuku"? (str. 7)

- Není hlasitost nastavena na minimum?

- Příjem zvukového signálu se mohl zhoršit.

Nastavte "MPX" (str. 14) v menu Zvuku na "Mono".

Nastavte zvuk připojeného zařízení na "2kan. L.PCM".

- Zkontrolujte v menu Zvuku nastavení "HDMI vstup". (str. 14)

- Pokud máte problém s digitálním připojením zvuku, zvolte analogové připojení zvuku. (str. 25)

- Spojte se s autorizovaným servisním centrem.

- Zapněte opět televizor, zatímco je externí zařízení zapnuto.

Nastavte "VIERA Link" na "Vypnuto", a poté opět na "Zapnuto". (str. 19)

- Je aktivovaná funkce zpožděného vypínání.

- Televizor se přepíná do "Režimu pohotovosti" zhruba 30 minut po ukončení vysílání.

Následujte instrukce ve zprávách.

- Pokud problém přetrvává, spojte se s autorizovaným servisním centrem.

Licence

Ochrana obchodních známek

VGA je ochrannou známkou společnosti International Business Machines Corporation.
Macintosh je registrovanou ochrannou známkou společnosti Apple Computer, Inc.
S-VGA je registrovanou ochrannou známkou společnosti Video Electronics Standard Association. I když není uvedena zvláštní zmínka o ochranných známkách některé společnosti nebo produktu, tyto ochranné známky jsou plně respektovány.
HDMI, logo HDMI a High-Defi nition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC.
HDAVI Control™ je ochranná známka společnosti Matsushita Electric Industrial Co., Ltd.

Technické údaje

			TX-32LE7P/SA
Zdroj			Strid. 220-240 V, 50 Hz
Spotřeba	Běžné používání 121 W
	V režimu pohotovosti 1 W
Panel displeje	Poměr stran 16:9
	Velikost obrazovky 80 cm
	Počet pixelů 1,049,088 (1.366 (š) × 768 (v))
Audio výstup 2 x 8 W RMS, impedance 8 Ω
Sluchátka Zdířka M3 (3,5 mm) × 1
Přijímací systémy / Název pásma			PAL B, G, I, SECAM B, G, SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITÁLIE)VHF A - H (ITÁLIE) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperpásmo)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Přehrávání NTSC pasků z některých PAL videorekordérů (VCR)M.NTSC Přehrávání z M. NTSC videorekordérů (VCR)NTSC (pouze AV vstup) Přehrávání z NTSC videorekordérů (VCR)
Anténa - Zadní			VHF / UHF
Provozní podmínky			Teplota : 5 °C - 35 °CVlhkost : 5 % - 90 % (relativní vlhkost) (nekondenzující)
Počet teletextových stránek			200
Konektroy pro připojení	AV1 (Konektor Scart)		21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, RGB vstup, Q-Link)
	AV2 (Konektor Scart)		21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, RGB vstup, S-Video vstup, Q-Link)
	AV3	VIDEO	RCA KOLÍKOVÉHO Typu × 1 1,0 V[p-p] (75Ω)
		S-VIDEO	Mini DIN 4-kolíkový Y:1,0 V[p-p] (75Ω) C:0,286 V[p-p] (75Ω)
		AUDIO L - R	RCA KOLÍKOVÉHO Typu × 2 0,5 V[rms]
	Ostat-ních	COMPONENT	YPB, PR 1,0 V[p-p] (včetně synchronizace)±0,35 V[p-p]
		HDMI	Konektor typu A
		AUDIO L - R	RCA KOLÍKOVÉHO Typu × 2 0,5 V[rms]
	Výstup	AUDIO L - R	RCA KOLÍKOVÉHO Typu × 2 0,5 V[rms] (vysoká impedance)
Rozměry (š × v × h)
	Včetně TV stojanu		791 mm × 615 mm × 239 mm
	Pouze televizor		791 mm × 563 mm × 107 mm
Hmotnost (váha)			16 kg

Poznámky

• Technické údaje podléhají změnám bez předchozího upozornění. Uvedená hmotnost a rozměry jsou přibližné.
• Toto zařízení splňuje normy elektromagnetické slučitelnosti uvedené dále.

EN55013:2001+A1:2003, EN55020:2002+A1:2003+A2:2005, EN61000-3-2:2000+A2:2006, EN61000-3-3:1995+A1:2001

Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.

Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupí ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přirodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.

Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Záznamy zákazníka

Číslo modelu a sériové číslo tohoto výrobku lze nalézt na jeho zadním panelu. Toto sériové číslo byste si měli zapsat na níže udedené místo a uschovat si tuto knihu včetně účtu jako stálý záznam o zakoupení tohoto přístroje za účelem identifikace při odcizení či ztrátě a také za účelem záručních služeb.

Číslo modelu Sériové číslo
