NÁVOD K OBSLUZE Viera TX-32LX1P PANASONIC

Návod k obsluze LCD TV

Č. modelu TX-26LX1P TX-32LX1P

Přečtěte si prosím tento návod k obsluze a uchovejte jej pro budoucí použití.

Česky

Vítejte

Vážený zákazníku firmy Panasonic,

Doufáme, že se budete dlouhou dobu těšit z Vašeho nového televizoru. Kapitola Průvodce rychlým startem na začátku tohoto návodu k obsluze Vám umožní používat televizor v co nejkratší době. Doporučujeme poté přečíst celý návod k obsluze a ponechat si jej k dalšímu použití až začnete objevovat další pokročilé funkce, které tento televizor nabízí.

Obsah

Příslušenství.... 2

Bezpečnostní upozornění 3

Vkládání baterií do dálkového ovladače ...... 3

Sejmutí a nasazení krytu kabelu 4

Otevření čelního krytu 4

Používání LCD stojanu 4

Průvodce rychlým startem 5

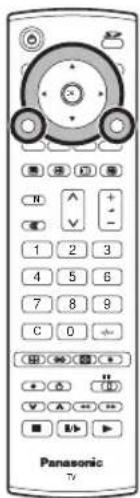

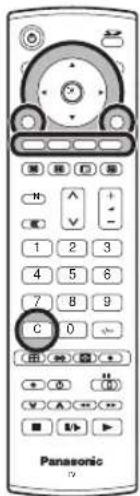

Základní ovladače: čelní panel a dálkový ovladač .... 7

Používání obrazovkových displejů 8

Obraz 9

Zvuk 10

Další nastavení 11

Ladění – Přehled.... 12

Ladění – Editace programů.... 13

Přidání / vymazání programového kanálu ...... 13

Posunutí programového kanálu.... 13

Naladění programového kanálu 13

Přejmenování programového kanálu.... 14

Uzamčení programového kanálu.... 14

Změna zvukového systému pro kanál ...... 14

Kopírování programových informací na záznamové zařízení ...... 14

Ladění – Automatické ladění 15

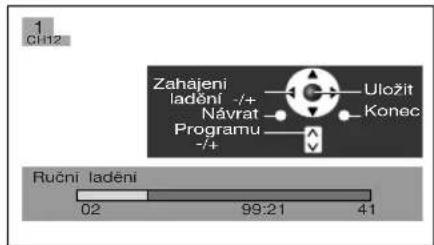

Ladění – Ruční ladění 16

Ruční ladění (přes čelní panel) 16

Q-Link....17

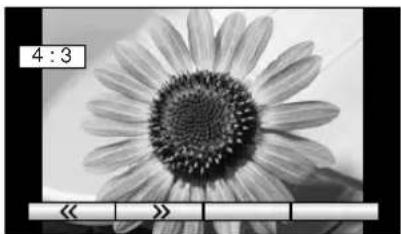

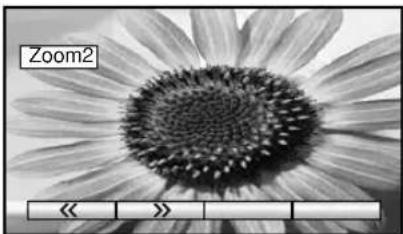

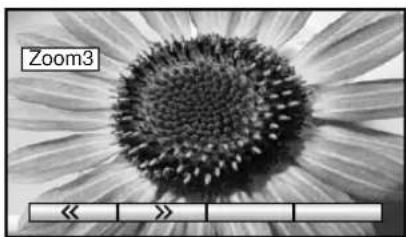

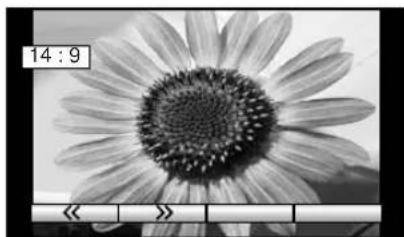

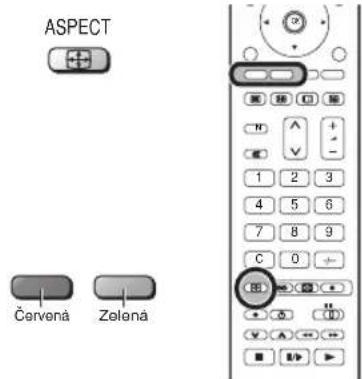

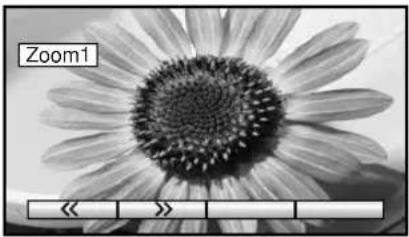

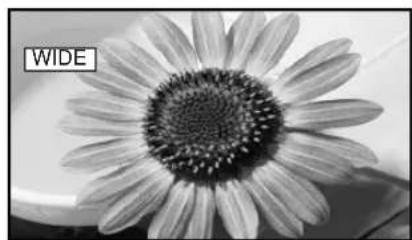

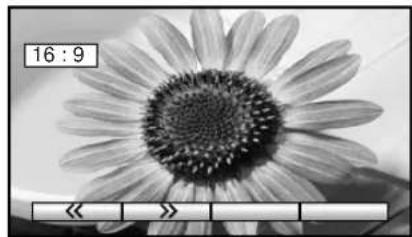

Ovládání poměru stran 18

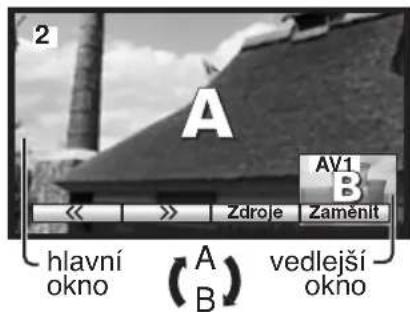

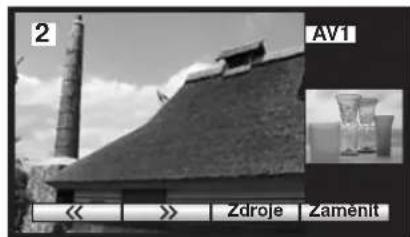

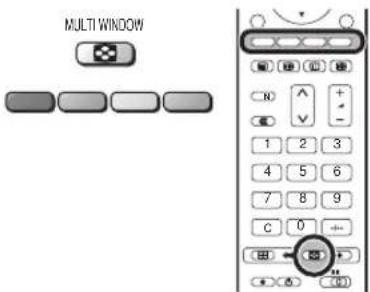

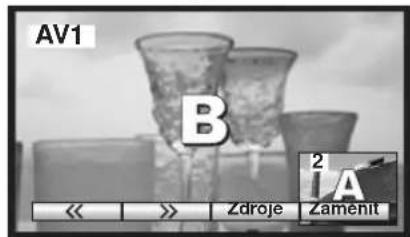

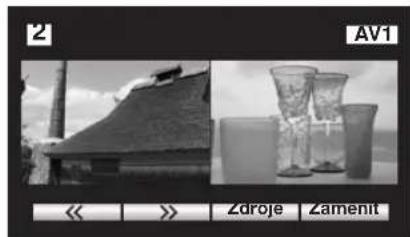

Multi okno....21

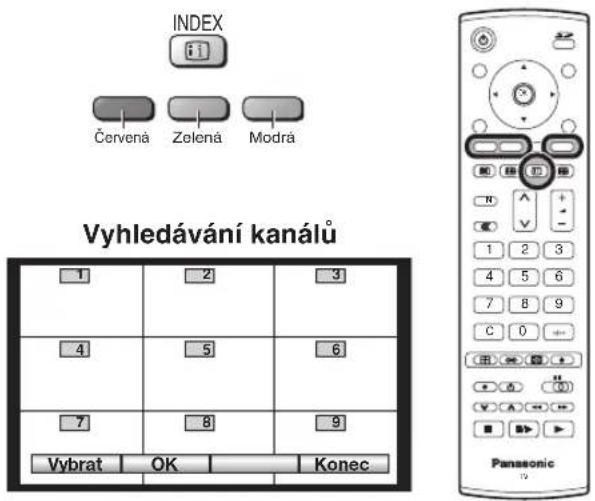

Vyhledávání kanálů 22

Obraz a text.... 22

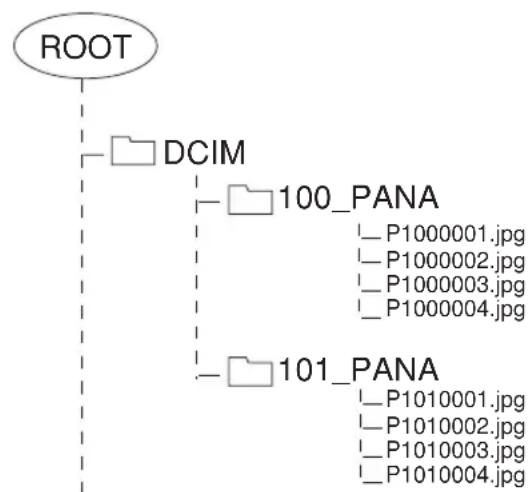

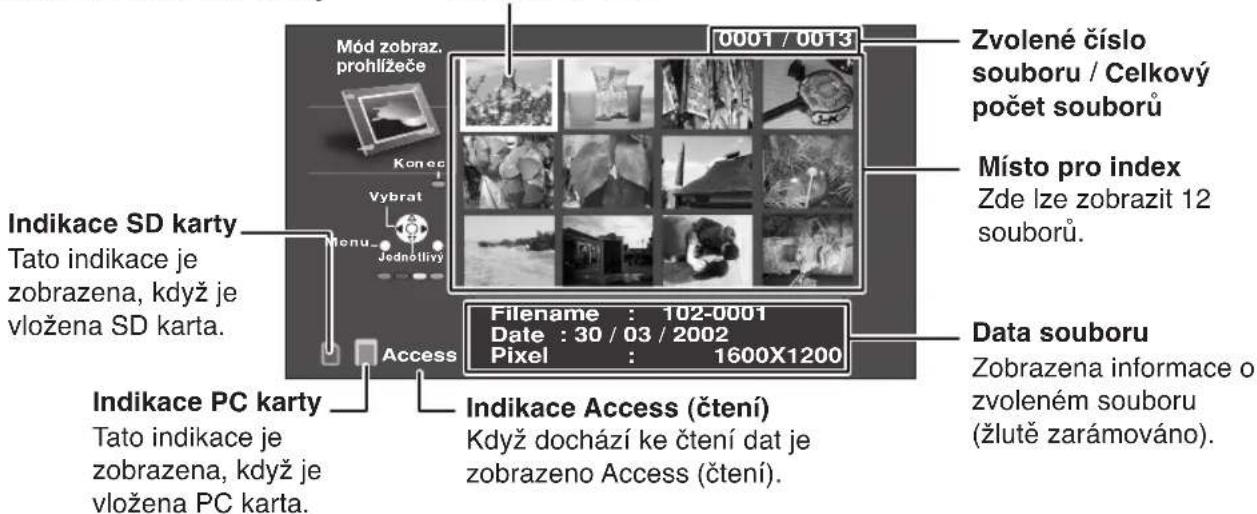

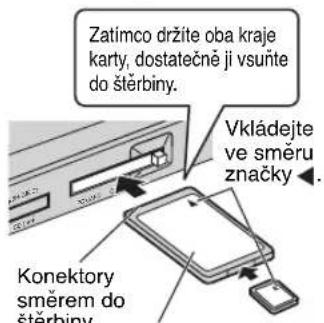

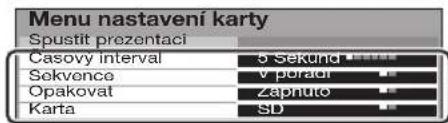

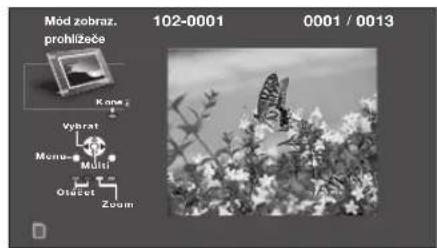

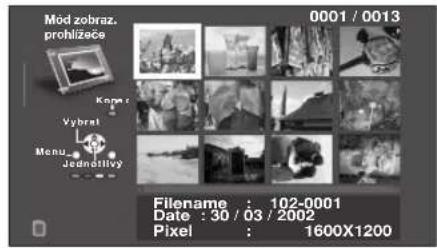

Režim Prohlížeče fotografií 23

Obsluha videorekordéru / DVD 27

Obsluha teletextu 28

Zapojení Audio / Video 31

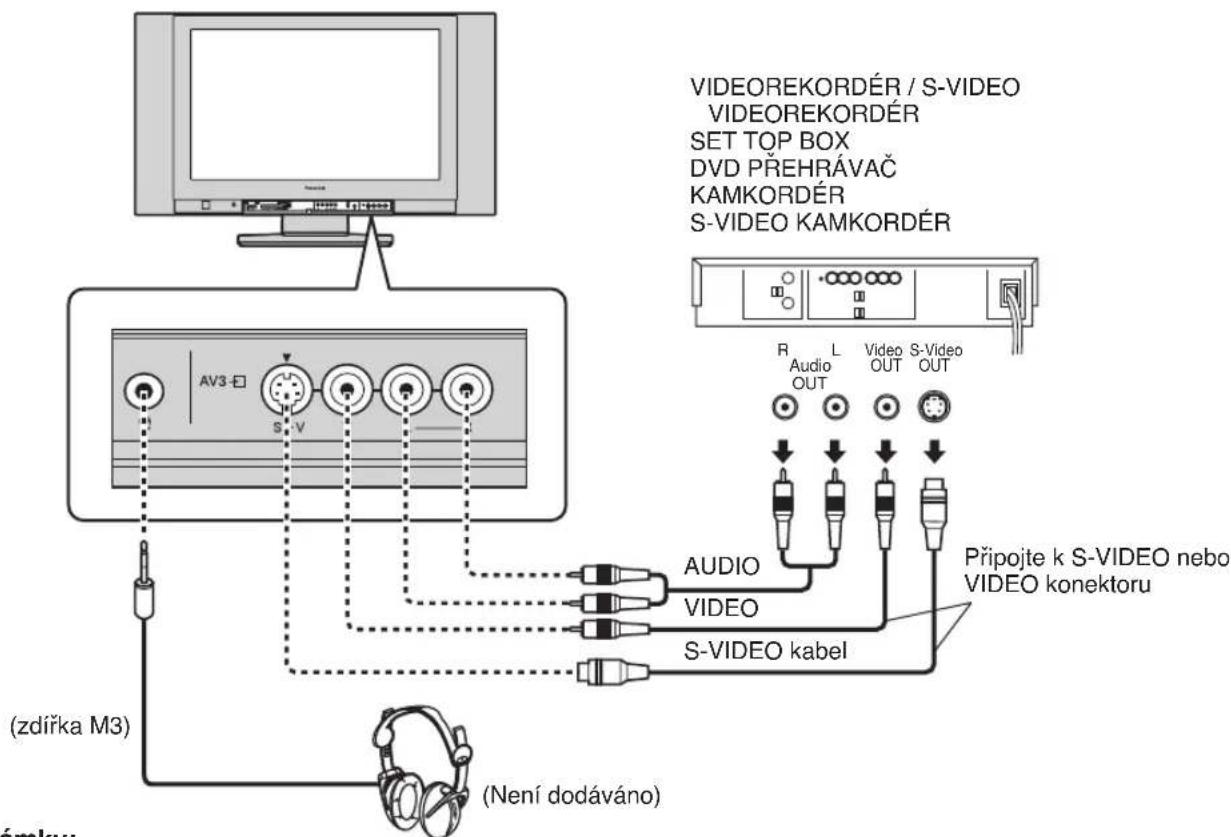

Připojení sluchátek / konektory AV3 ......31

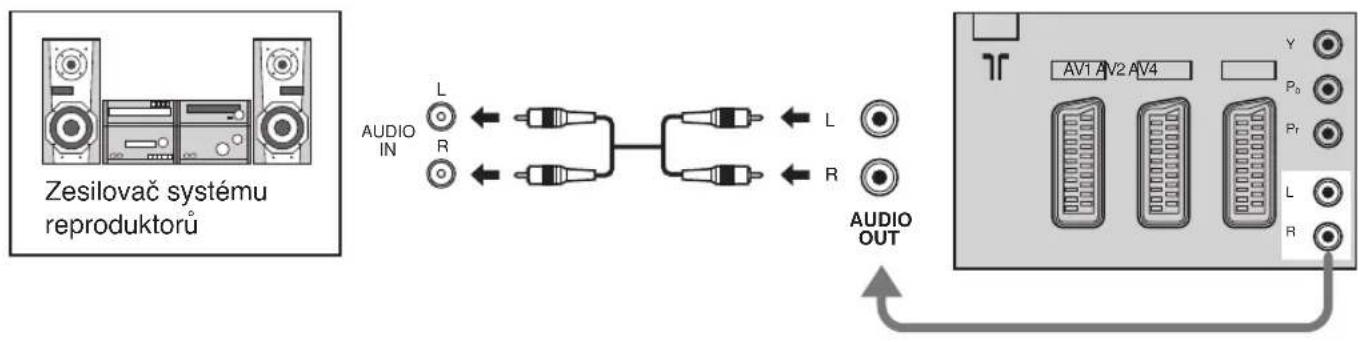

Připojení konektorů Audio Output (audio výstup) 32

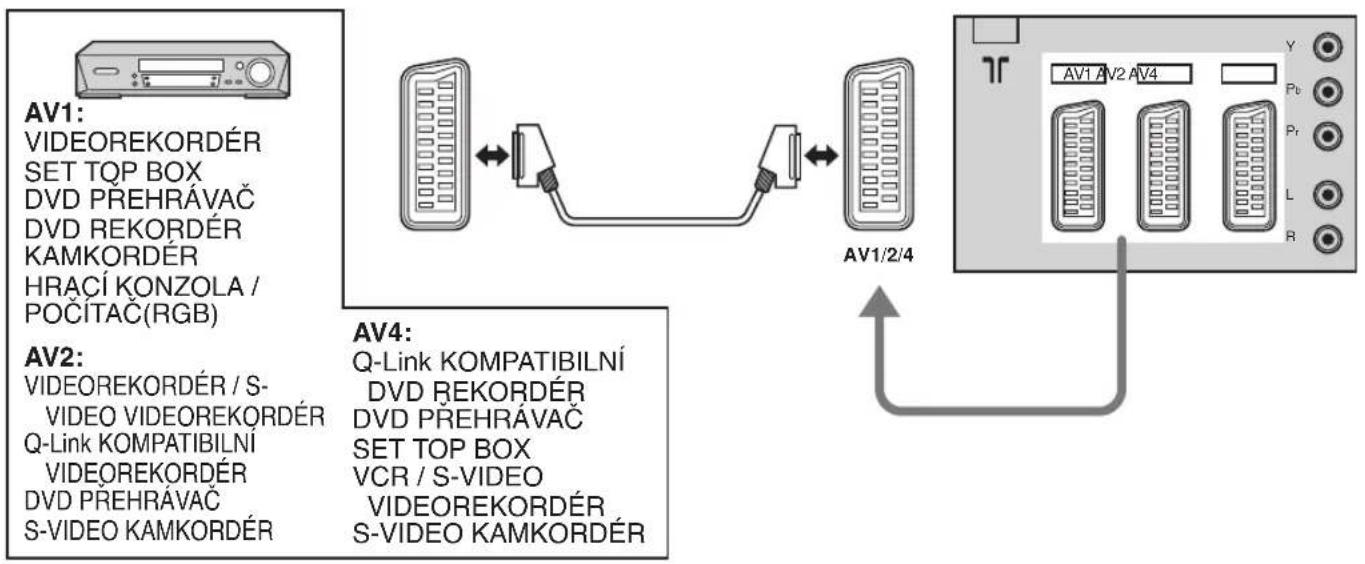

Připojení konektorů AV1 / 2 / 4 Scart ...... 32

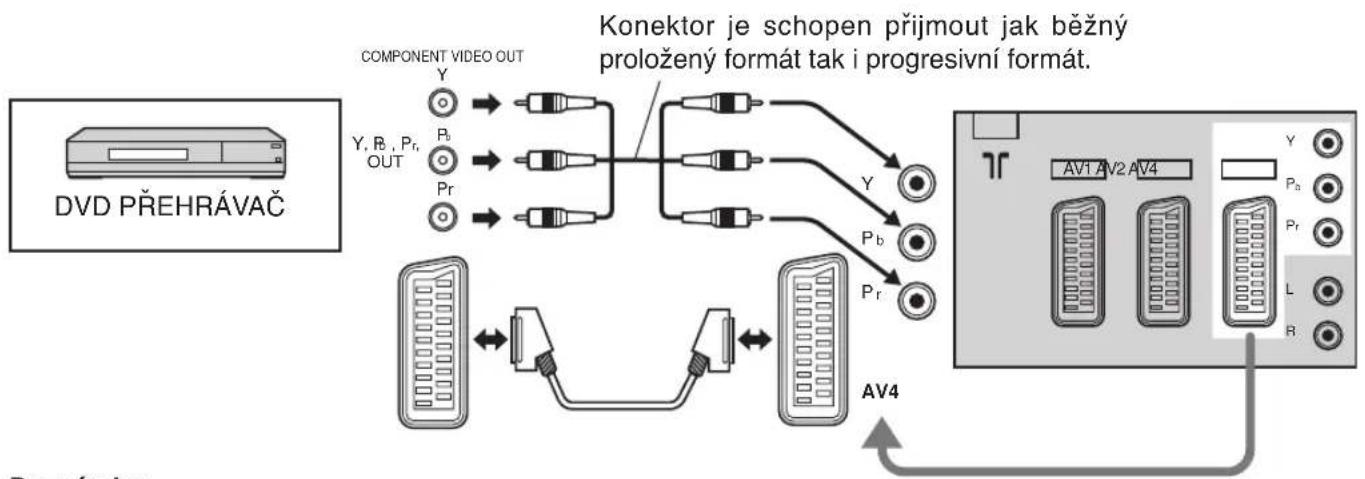

Připojení vstupních konektorů komponent ..... 32

Problémy a jejich náprava.... 33

Údržba.... 34

Informace o konektoru Scart a S-video.... 34

Technické údaje 35

Příslušenství

Zkontrolujte, zda-li jste obdrželi všechny zobrazené položky

Návod k obsluze (TQBC0710)

□ Dálkový ovladač (EUR7635020)

□ Baterie pro dálkový ovladač (2 × velikost R6 (UM3))

□ Záruční list televizoru

Bezpečnostní upozornění

• T ento televizor je konstruován na napájení stříd. proudem 220-240 V, 50 / 60 Hz.

- Abyste zabránili poškození s možným následkem úrazu el. proudem nebo požáru, nevystavujte tento televizor dešti nebo nadměrné vlhkosti. Tento televizor nesmí být vystaven kapající nebo stříkající vodě. Nádoby s vodou jako jsou např. vázy nesmí být na tento televizor umistovány.

• POZOR: VYSOKÉ NAPĚTÍ!!!

Nesundávejte zadní kryt, protože tím obnažíte součásti pod napětím. Uvnitř nenaleznete žádné součásti, které byste mohli opravit.

• TV hry / domácí počítače

Neustálé používání TV her nebo domácích počítačů s kterýmkoli televizorem může způsobit vytvoření stálého "stínu" na obrazovce. Tomuto neopravitelnému poškození LCD panelu lze předejít dodržením následuiících bodů:

• Snižte jas a kontrast na minimální úroveň.
  • V yhýbejte se dlouhodobému zobrazování statického obrazu, což může mít za následek vznik stálých "duchů" obrazu na obrazovce LCD televizoru.
• Mezi příklady statických obrazů patří videohry, počítačové obrazy, teletext a obrazy v režimu 4:3.
• T ento typ poškození LCD panelu nepatří mezi poškození vzniklé při běžném používání a nevztahuje se na něj záruka firmy Panasonic.

• V ypínač Zapnuto / Vypnuto na tomto modelu zcela neodpojuje televizor od sítě. Při připojování nebo odpojování jakýchkoli kabelů nebo v případě, že nebudete televizor po delší dobu používat, odpojte síťový přívod televizoru od sítě.

Poznámka:

Pokud televizor není vypnut poté, co TV stanice přestane vysílat, televizor se automaticky přepne po 30 minutách do režimu pohotovosti. Tato funkce nepracuje, je-li televizor v režimu AV.

• Údržba skříňky a LCD panelu

Odpojte síťový přívod televizoru od sítě. Skříňka a LCD panel lze čistit měkkým hadříkem navlhčeným ve slabém saponátovém roztoku. Nepoužívejte rozpouštědla obsahující benzol nebo petrolej.

- Při nízké teplotě okolí může určitou dobu trvat, než dosáhne obraz běžného jasu, toto není závada. (Běžný jas je dosažen během několika okamžiků.)

- Správná ventilace je nezbytná, aby nedošlo k selhání elektrických komponentů. Doporučuje se ponechat mezeru 10 cm okolo celého televizoru, i když je umístěn např. ve skříni nebo mezi policemi.

- Nevystavujte televizor prímému slunečnímu svitu nebo jiným zdrojům tepla. Aby nedošlo ke vzniku požáru, nepokládejte na televizor nebo do jeho blízkosti žádný otevřený oheň.

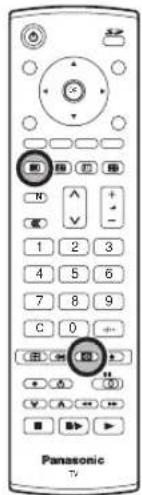

Vkládání baterií do dálkového ovladače

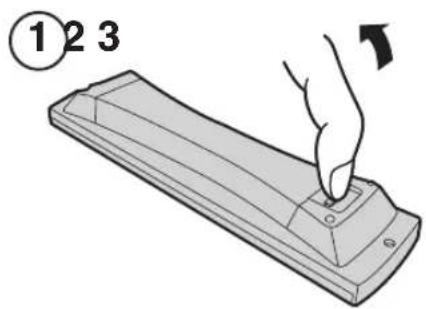

Zatáhněte a podržte háček a poté otevřete kryt baterií.

Zasuňte zpět kryt baterií.

• Zajistěte vložení baterjí správným směrem.
• Nemícheite staré a nové baterie. Neprodleně vyiměte staré vybité baterie.
- Nemíchejte baterie různých typů např. alkalické a zinkouhlíkové a nepoužívejte akumulátory (Ni-Cd).

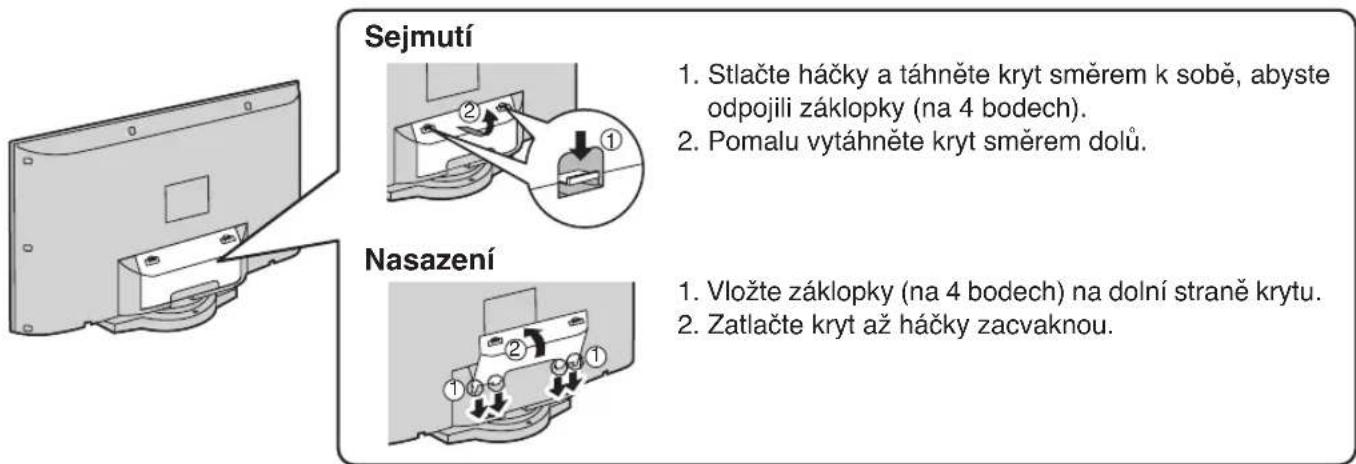

Sejmutí a nasazení krytu kabelu

1. Stlačte háčky a táhněte kryt směrem k sobě, abyste odpojili záklopy (na 4 bodech).

2. Pomalu vytáhněte kryt směrem dolů.

3. Vložte záklopy (na 4 bodech) na dolní straně krytu.

4. Zatlačte kryt až háčky zacvaknou.

Poznámka:

Abyste se vyhnuli rušení obrazu, nedávejte dohromady RF kabel a síťový přívod.

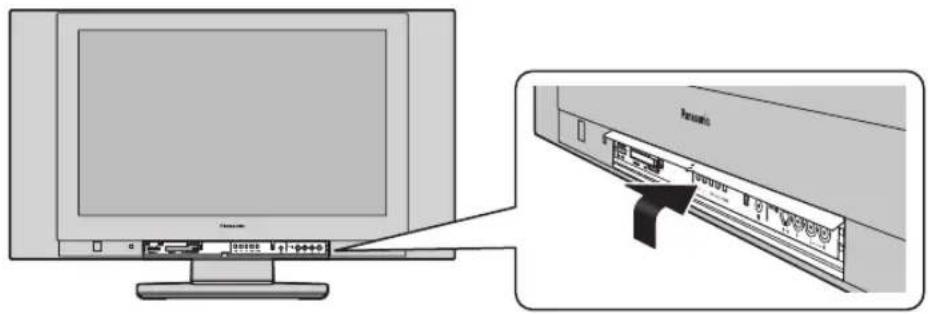

Otevření čelního krytu

Zvedněte dolní část "△".

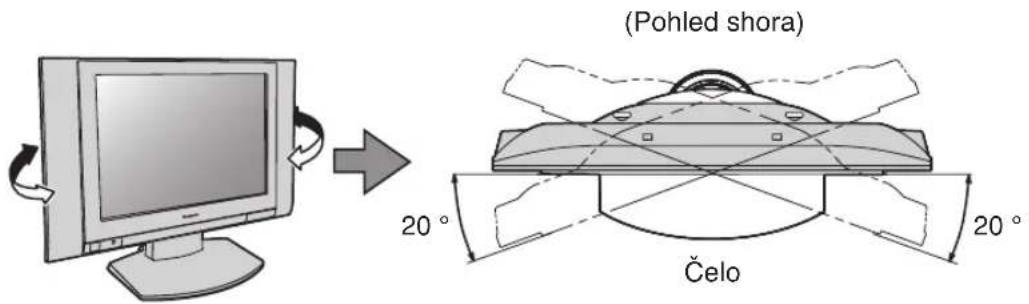

Používání LCD stojanu

Nastavte stojan na požadovaný úhel. Úhel stojanu lze nastavit v rozmezí 40 ° ve směru doprava a doleva.

Poznámka:

Úhel stojanu nelze nastavit dopředu a dozadu.

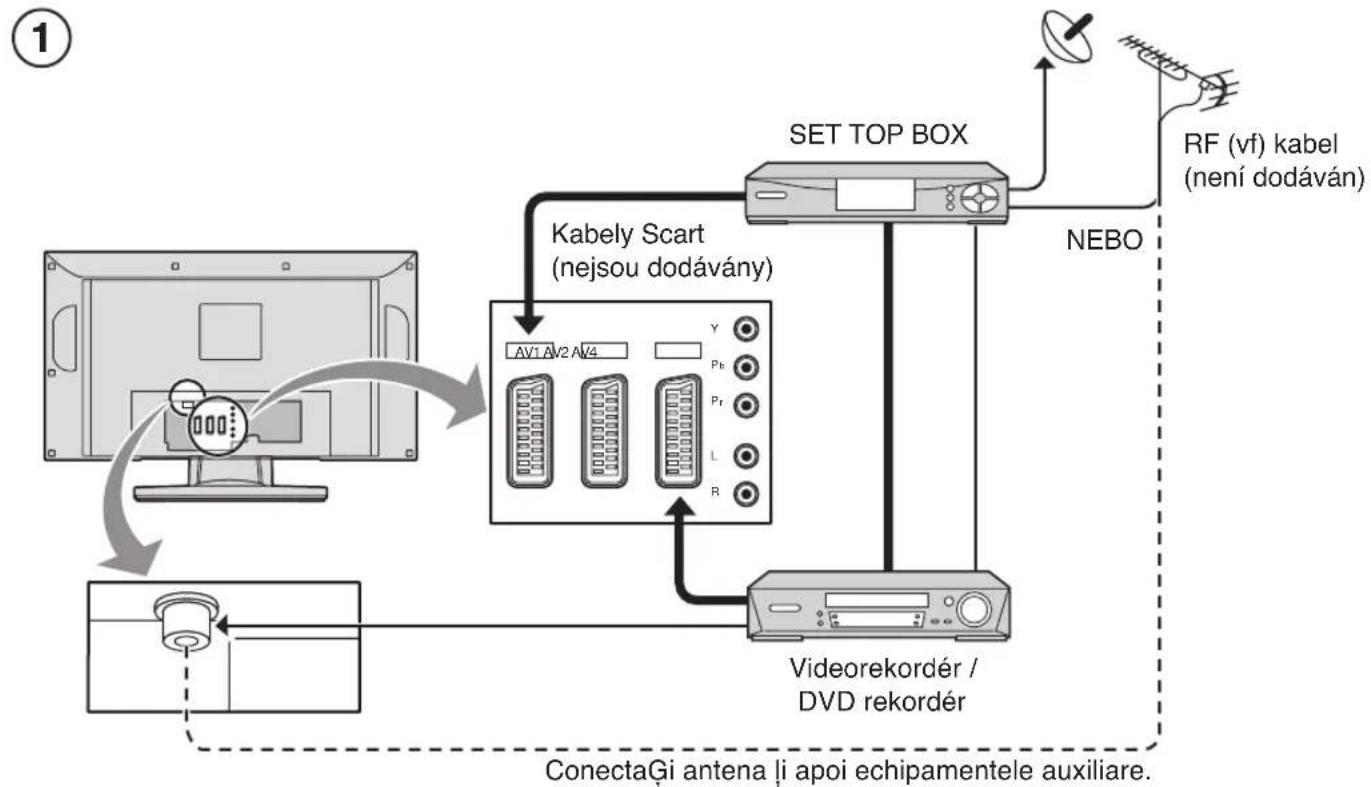

Průvodce rychlým startem

2

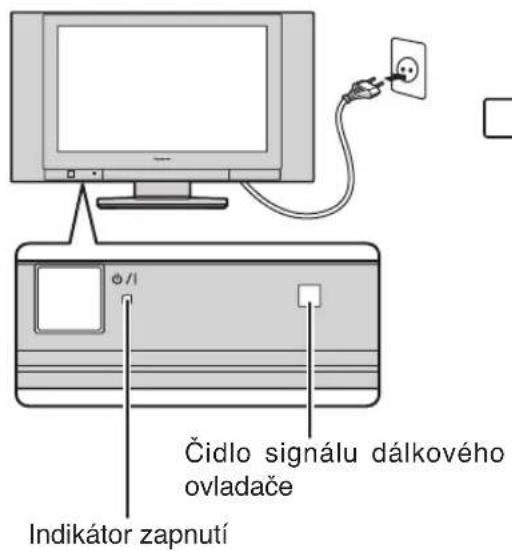

LED Kontrolka

Režim pohotovosti: červená

Zapnuto : nesvítí

Připojte síťový přívod k síti.

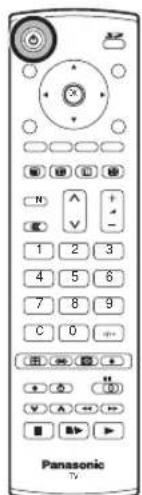

Stiskněte přepínač □ ^6/1 na televizoru, abyste jej zapnuli.

Abyste přepnuli televizor do režimu pohotovosti, stiskněte tlačitko na dálkovém ovladači.

Pokud byl televizor přepnut do režimu pohotovosti, lze jej zapnout opětovným stiskem tlačítka 🔊.

Poznámka:

Tento televizor bude stále odebírat malé množství elektrické energie, pokud bude připojen k síti.

Průvodce rychlým startem

③

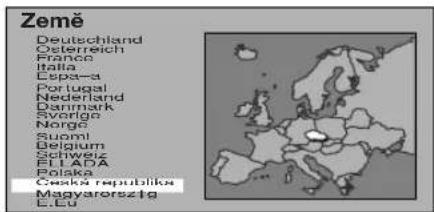

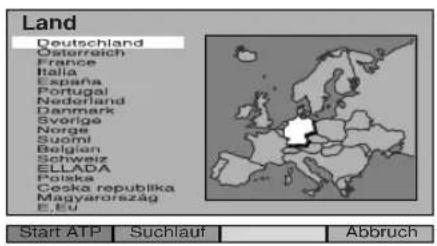

Zvolte Vaši zemi.

Pro Belgii, Švícarsko a E.Eu zvolte požadovaný jazyk.

Chcete-li provést manuální ladění, stiskněte Zelené tlačítko.

Viz str. 16.

Stisknutím Červeného tlačítka spustíte Automatické ladění.

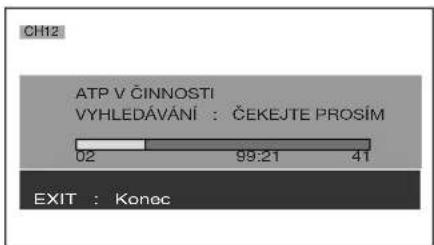

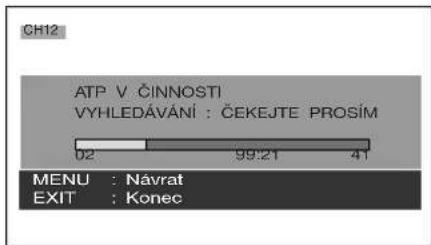

Spustí se Automatické ladění, stanice budou nalezeny a uloženy.

Pokud je ke správnému konektoru Scart připojeno kompatibilní záznamové zařízení, budou programová data do zařízení načtena přes Q-Link.

Viz str. 17.

4

Jakmile je Automatické ladění ukončeno a pokud instalujete nové záznamové zařízení kompatibilní s Q-Link, můžete jej nyní zapnout. Načtená data se budou shodovat s daty na televizoru. Ne všechna zařízení však podporují toto načítání programových informací, některá vyžadují manuální spuštění. Detaily viz návod k obsluze daného zařízení.

• Pokud záznamové zařízení neakceptovalo data k načtení z televizoru může být potřeba zvolit volbu načítání z menu zařízení.
• Pokud Q-Link nepracuje správně, zkontrolujte zapojení do správného Scart konektoru na televizoru pomocí "plně obsazeného" kabelu Scart a zároveň se přesvědčte, že je zařízení kompatibilní s funkcí Q-Link, NEXTVIEWLINK nebo podobnou technologií.

O dalších podrobnostech se poradte s Vaším prodejcem.

- Pro další informace o funkci Q-Link a připojování zařízení se obratte na str. 17 a 32.

5

Doporučuje se po ukončení funkce Automatického ladění, nastavit ovladače obrazu zpět na běžné sledování televize. Toto provedete stisknutím tlačítka N.

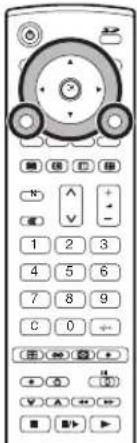

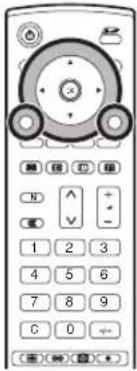

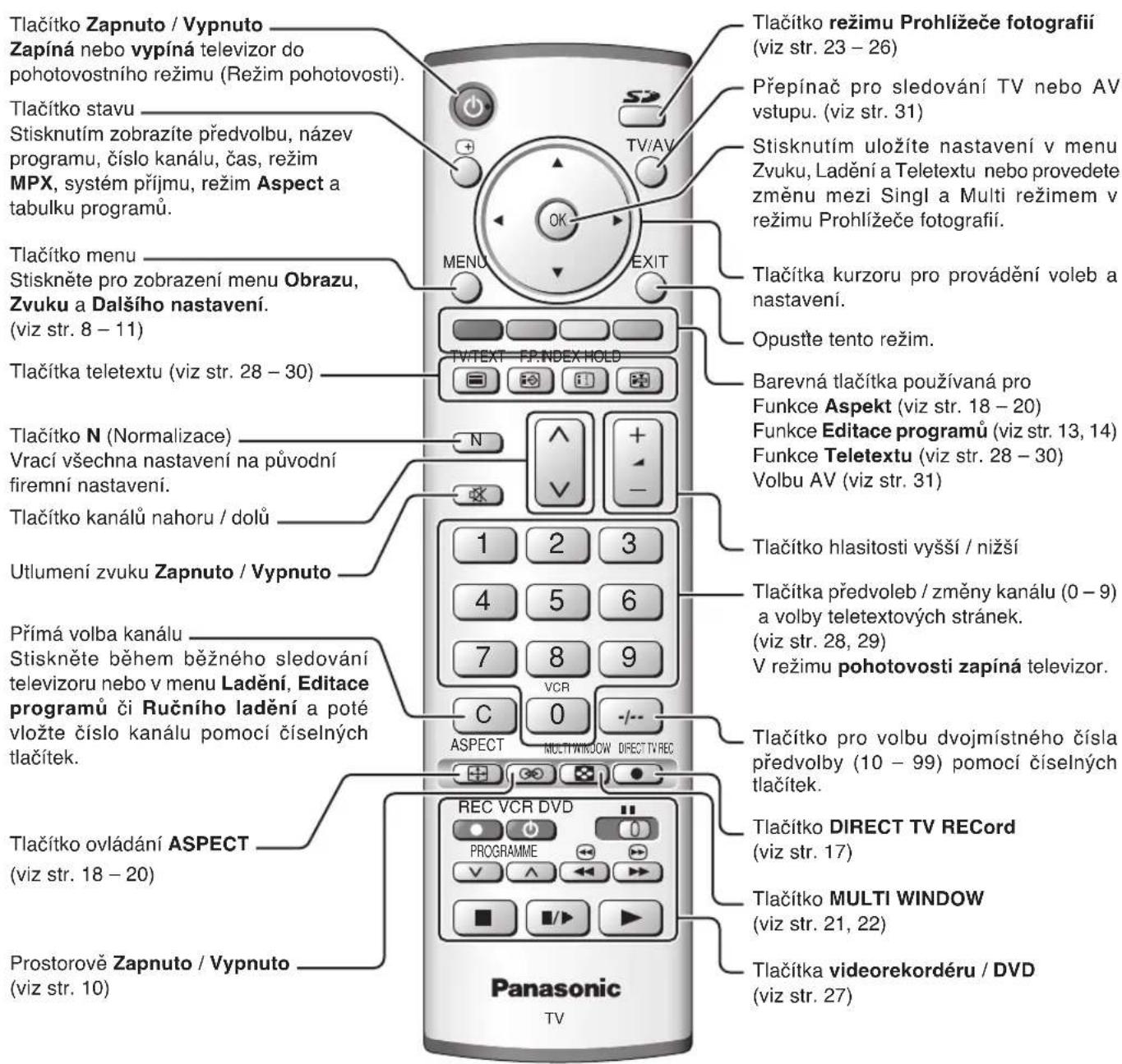

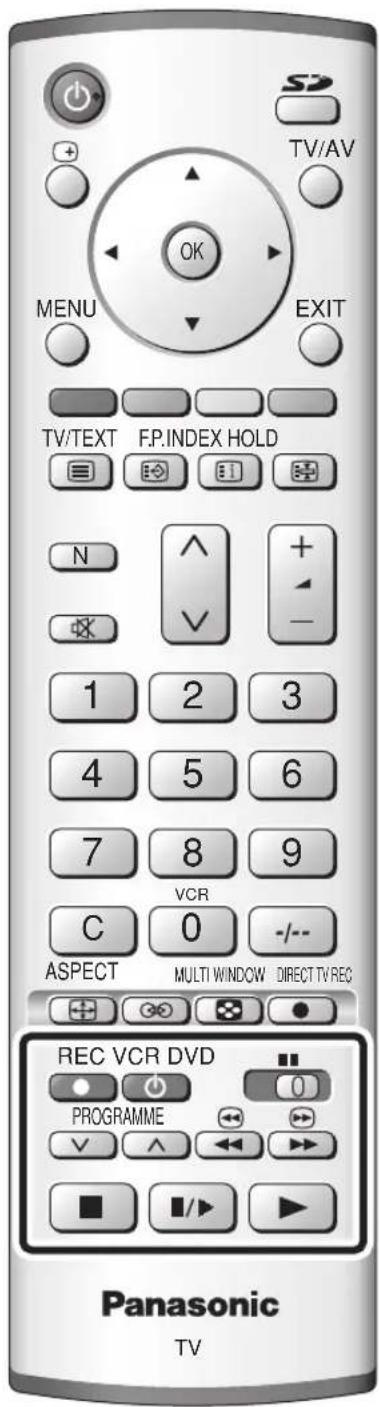

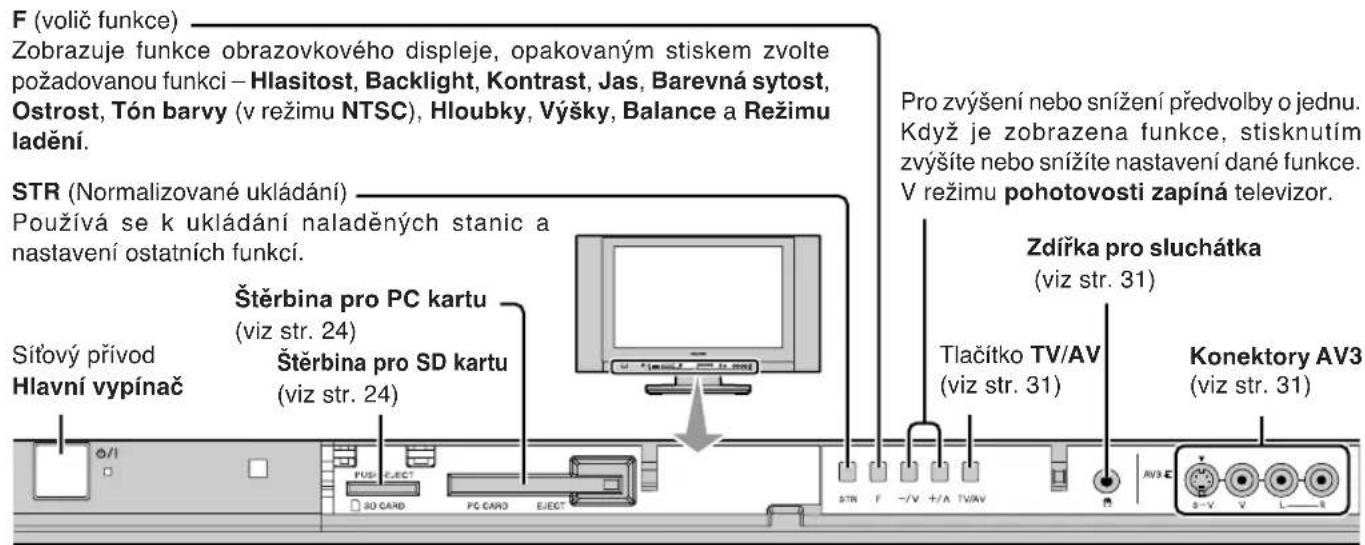

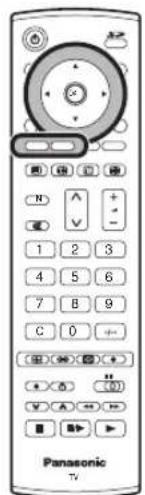

Základní ovladače: čelní panel a dálkový ovladač

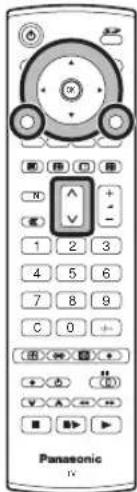

Používání obrazovkových displejů

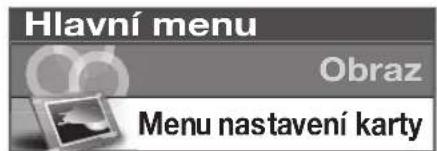

Mnoho funkcí tohoto televizoru je k dispozici přes menu obrazovkového displeje. Pro zobrazení a nastavení jednotlivých funkcí použijte dálkového ovladače, jak je ukázáno níže.

Tlačítko MENU se používá pro otevření hlavního menu a také pro návrat do předchozího menu.

Tlačítka kurzoru nahoru a dolů se používají pro přesun kurzoru a volbu menu.

Tlačítka vlevo a vpravo jsou používána pro dosažení požadovaného menu, nastavení úrovně nebo pro volbu z několika možností.

Tlačitko OK je používáno u mnoha funkcí pro uložení provedeného nastavení nebo nastavených voleb.

Tlačítko EXIT je používáno k opuštění systému menu a k návratu na běžné sledování televize.

Kdykoli je na televizoru zobrazeno menu, je také zobrazeno okénko obrazovkové nápovědy. Toto okénko nápovědy ukazuje, která tlačítka jsou na dálkovém ovladači používána k pohybu po zobrazeném menu; funkce tlačítek viz výše.

Poznámka:

Okénko nápovědy není z důvodu omezeného místa ukázáno u obrázků menu v tomto návodu k obsluze.

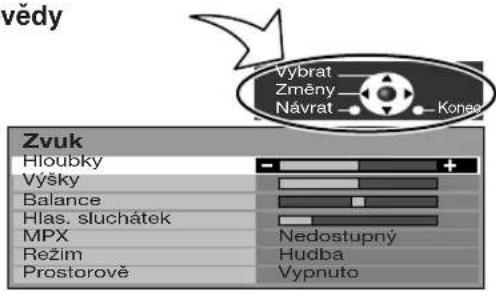

Okénko obrazovkové nápovědy

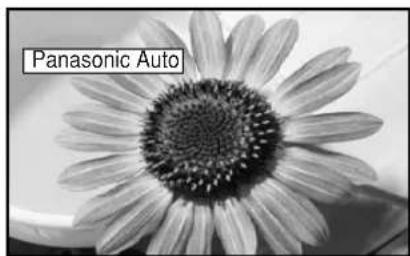

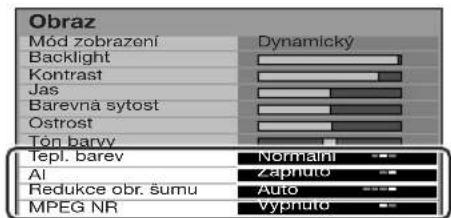

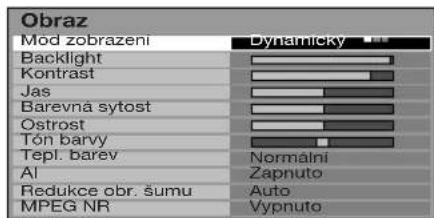

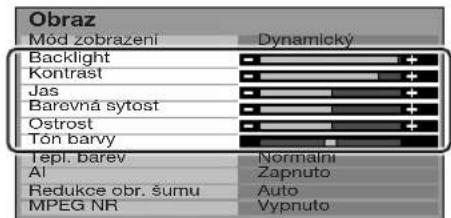

Obraz

Stiskněte tlačítko MENU.

Přesuňte a zvolte Obraz.

Vstupte do Obrazu.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

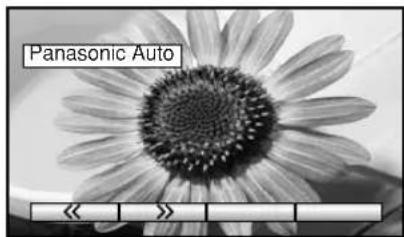

Menu Módu zobrazení Vám umožnuje volbu tří různých nastavení – Dynamického, Normálního a Kina.

Každé nastavení Módu zobrazení, Backlight, Kontrast, Jas, Barevná sytost, Ostrost, Tón barvy (pouze u NTSC), Tepl. barev, AI, Redukce obr. šumu a MPEG NR Ize nastavit a nastavení uložit dle Vašich specifických potřeb. (např. můžete požadovat jiné nastavení pro sledování sportu, filmů, zpráv atd.) Mód zobrazení Vám nabízí až tři různá nastavení pro každý zdroj signálu: RF, AV1, AV2, AV3 a AV4. Změny jsou automaticky ukládány.

Všechny tři módy zahrnují automatické vylepšování vstupujícího obrazu na základě analýzy a zpracování tohoto obrazu.

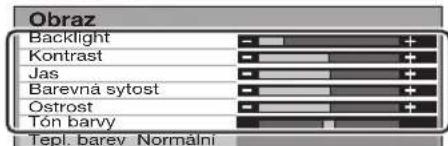

Backlight, Kontrast, Jas, Barevná sytost, Ostrost

Zvyšte nebo snižte úroveň nastavení těchto voleb dle Vaší preference.

Tón barvy

U zdroje signálu NTSC připojeného na televizor Ize nastavit obraz dle Vaší chuti.

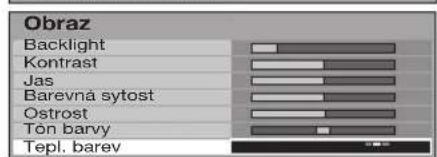

Tepl. barev

Umožňuje nastavit celkový barevný odstín obrazu. Zvolte mezi Chlad. barvy, Normální a Teplé barvy.

AI

Automaticky analyzuje vstupující obraz a zpracovává jej tak, aby došlo ke zlepšení kontrastu a optimalizaci hloubky pole.

Redukce obr. šumu

Automaticky redukuje nežádoucí rušení obrazu.

MPEG NR

Redukuje rušení MPEG.

Tato funkce je účinná pro redukci rušení digitálních bloků při sledování DVD, VCD nebo digitálního vysílání. Efekt se bude měnit v závislosti na scéně a obrazu.

Poznámka:

MPEG Technologie stlačení dat obrazu používaná u DVD, VCD nebo digitálního vysílání.

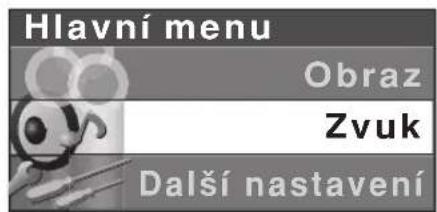

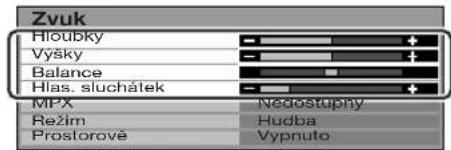

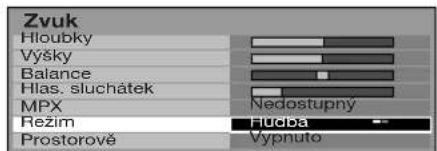

Zvuk

Stiskněte tlačítko MENU.

Přesuňte a zvolte Zvuk.

Vstupte do Zvuku.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

Stiskem tlačítka OK po nastavení funkce uložíte nastavení jako základní (dojde k přemazání firemního nastavení).

MENU

Panasonic

Hloubky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete nižší, hlubší zvukový výstup.

Výšky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete ostřejší, vyšší zvukový výstup.

Balance Nastavuje úroveň zvuku mezi pravým a levým reproduktorem tak, aby zvuk odpovídal místu poslechu.

Hlas. sluchátek Lze nastavit nezávisle na reproduktorech televizoru tak, aby si každý mohl pro sebe nastavit přijemnou úroveň hlasitosti.

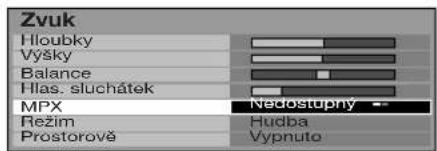

MPX Obvykle nastaveno na Stereo pro poskytnutí nejlepší reprodukce, avšak je-li příjem špatný nebo vysílání není ve stereo, přepněte na Mono. Lze zvolit Mono (M1) a (M2), pokud je prénášen monofonní signál.

Režim Kvalitu zvuku při sledování hudební scény nebo dramatu lze vylepšit zvolením vhodného režimu Hudby nebo Reči.

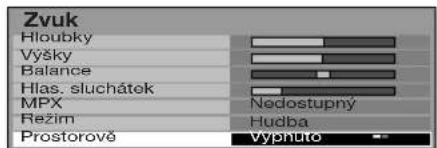

Prostorově Pro poslech s efekty koncertové haly zapněte režim Prostorově.

Zapnutí lze také provést stiskem tlačítka Prostorově.

Přínos režimu Prostorového zvuku je obrovský.

Můžete být zcela pohlceni zvukem jako byste byli v koncertní síni nebo v kině.

Efekt Prostorového zvuku lze obdržet bez použití externích Prostorových reproduktorů.

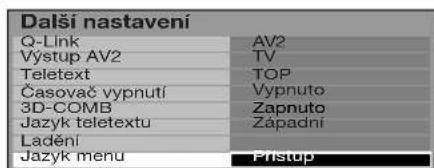

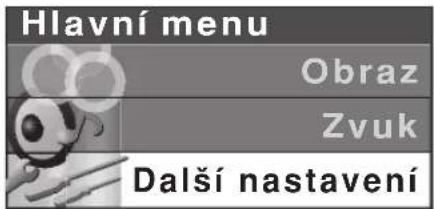

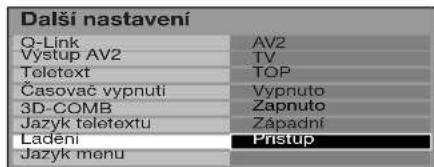

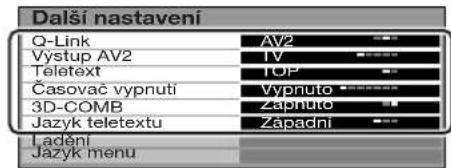

Další nastavení

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

MENU

Q-Link Umožňuje zvolení AV vstupu, který bude použit pro datovou komunikaci mezi televizorem a kompatibilním záznamovým zařízením. Zvolte mezi Vypnuto, AV2 a AV4. Viz str. 17.

Výstup AV2 / AV4 Nabízí volbu prénášení signálu na konektor Scart zvolený ve funkci Q-Link. Lze zvolit výstup stávající TV predvolby na AV1 / AV2 / AV3 / AV4 nebo Monitor – obraz je zobrazen na obrazovce.

Teletext Umožnuje volbu mezi režimem TOP a Seznam. Viz str. 28 – 30.

Časovač vypnutí Vypíná televizor za nastavený čas, který lze zvolit mezi 0 a 90 minutami v 15 minutových intervalech.

3D-COMB Občas při sledování statického nebo zpomaleného obrazu se může objevit barevný vzor. Nastavte 3D-COMB na Zapnuto pro zobrazení ostřejšího obrazu a přesnějších barev. Zobrazí se pouze při příjmu PAL nebo NTSC signálů. Nezobrazí se během vstupu RGB Video, S-Video a vstupního režimu AV4C.

Jazyk teletextu Zvolte skupinu znaků tak, aby všechny potřebné znaky pro text na teletextových stránkách byly k dispozici (např. cyrilické znaky atd).

Jazyk režimu

Západní : angličtina, francouzština, němčina, řečtina, italština, španělština, švédština, turečtina

Východní1: čeština, angličtina, estonština, litevština, rumunština, ruština, ukrajinština

Východní2: čeština, angličtina, němčina, madarština, litevština, polština, rumunština

Ladění Poskytuje přístup k mnoha funkcím včetně Editace programů a Automatického ladění. Viz str. 13 – 15.

Jazyk menu Při první instalaci televizoru je nastaven jazyk na displeji dle Vaší volby země. Jazyk menu Vám umožňuje změnit jazyk obrazovkového displeje.

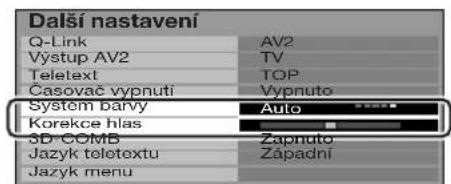

Systém barvy Během režimu AV je zobrazen Systém barvy. Viz str. 12.

Korekce hlas Během režimu AV je zobrazena Korekce hlasitosti. U každého režimu AV lze nastavit úroveň hlasitosti. Úroveň hlasitosti je uložena do paměti.

AV režim

Ladění – Přehled

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

Stiskem tlačítka OK po nastavení funkce uložíte nastavení jako základní (dojde k přemazání firemního nastavení).

MENU

Editace programů Použijte pro specifickou úpravu Vašich programových nastavení (např. přidávání a mazání předvoleb). Viz str. 13, 14.

Automatické ladění Umožňuje automaticky přeladit televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice. Viz str. 15.

Ruční ladění Umožňuje ruční ladění jednotlivých předvoleb. Viz str. 16.

Jemné ladění Použijte pro provedení malých změn kmitočtu naladěné stanice (používá se např. když počasí ovlivňuje kvalitu příjmu programu).

Systém barvy Umožňuje nastavení správné normy přenosu pro vysílaný signál.

Korekce hlasitosti Umožňuje Vám nastavit úroveň hlasitosti jednotlivých stanic.

Použijte tuto funkci pokud se hlasitost mezi stanicemi podstatně liší. Nastavení hlasitosti stanice tak, aby byla na stejné úrovni jako ostatní, Vás zbaví nutnosti přestavovat hlasitost při každé změně kanál.

Dekodér (AV2 / AV4) Tato volba je používána, když je dekodér připojen přes AV2 / AV4. Uložte toto nastavení jako zapnuté, aby pokaždé při zvolení této předvolby byl TV software nastaven ke zpracování dekódované informace (toto je důležité, když je Váš dekodér připojen k AV2 / AV4 přes zařízení s funkcí Q-Link).

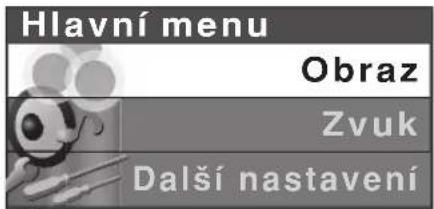

Hlavní menu

Obraz

Zvuk

Další nastavení

Další nastavení

Q-Link	AV2
Výstup AV2	TV
Teletext	TOP
Časovač vypnutí	Vypnuto
3D-COMB	Zapnuto
Jazyk teletextu	Západní
Ladění	Přístup
Jazyk menu

Ladění

Editace programů	Pristup
Automatické ladění
Ruční ladění
Jemně ladění	Auto
System barvy
Korekce hlasitosti	Vypnuto
Dekoděr(AV2)

Editace programu

Prog. Kanál Název				Zámek TV-sys
1	:	CH44	ABC	Vyp.	SC1
2	:	CH51	XYZ	Vyp.	SC1
3	:	CH41	FTP	Vyp.	SC1
4	:	CH47	123	Vyp.	SC1
5	:	CH37	456	Vyp.	SC1

Mazání Přídat Pořadí

Načitání

Ladění

Editace programů
Automatické ladění	Přístup
Ruční ladění
Jemné ladění	Auto
Systém barvy
Korekce hlasítosti	Vypnuto
Dekodér(AV2)

Ladění

Editace programůAutomatické ladění
Ruční ladění	Přístup
Jemné ladění	Auto
Systém barvy
Korekce hlasítostí	Vypnuto
Dekoděr(AV2)

Ladění

Editace programů
Automatické ladění
Ruční ladění
Jemné ladění
Systém barvy	Auto
Korekce hlasitosti
Dekoděr(AV2)	vypnuto

Ladění – Editace programů

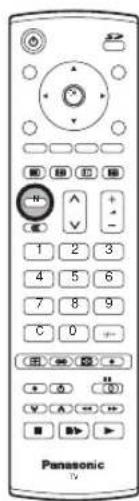

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte a zvolte Editaci programů.

Vstupte do Editace programů.

Přesuňte se na zvolenou předvolbu (např. Prog. 3).

Provedte požadovanou změnu např. posunutí programového kanálu (viz odpovídající postup níže).

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

Stiskem tlačítka OK po nastavení funkce uložíte dané nastavení.

MENU

EXIT

Přidání / vymazání programového kanálu

Přesvědčte se, že je kurzor ve sloupci Prog..

Stiskněte Zelené tlačítko pro přidání programového kanálu do předvolby nebo Červené tlačítko pro jeho vymazání.

Stiskněte stejné tlačítko ještě jednou pro potvrzení Vašeho rozhodnutí.

Editace programu
Prog.	Kanál	Název	Zámek	TV-sys
1	CH44	ABC	Vyp.	SC1
2	CH51	XYZ	Vyp.	SC1
3	CH41	FTP	Vyp.	SC1
4	CH47	123	Vyp.	SC1
5	CH37	456	Vyp.	SC1

Posunutí programového kanálu

Přesvědčte se, že je kurzor ve sloupci Prog..

Stiskněte Žluté tlačítko.

Zvolte novou předvolbu pro programový kanál.

Stiskněte Žluté tlačítko znovu pro potvrzení Vaší volby.

Editace programu
Prog.	Kanal	Název	Zámek	TV-sys
1	CH44	ABC	Vyp.	SC1
2	CH51	XYZ	Vyp.	SC1
3	CH41	FTP	Vyp.	SC1
4	CH47	123	Vyp.	SC1
5	CH37	456	Vyp.	SC1

Naladění programového kanálu

Přesuňte se na sloupec Kanál.

Zvyšte nebo snižte číslo programového kanálu (po provedení změny se televizor přeladí na nové číslo) nebo použijte tlačitko C pro Přímý vstup do kanálu. Viz str. 7.

Stiskněte OK pro uložení této změny.

Editace programu
Prog.	Kanál	Název	Zámek	TV-sys
1 :	CH44	ABC	Vyp.	SC1
2 :	CH51	XYZ	Vyp.	SC1
3 :	CH41	FTP	Vyp.	SC1
4 :	CH47	123	Vyp.	SC1
5 :	CH37	456	Vyp.	SC1

Ladění – Editace programů

Přejmenování programového kanálu

Přesuňte se na sloupec Název.

Zvolte nový znak. Okénko u dolního okraje obrazovky ukazuje právě zvolený znak.

Přesuňte se na další místo v názvu.

Pokračujte obdobně až do konce.

Stiskněte OK pro uložení nového názvu.

Uzamčení programového kanálu

Lze uzamknout programový kanál a zamezit tak k němu přístup.

Přesuňte se na sloupec Zámek.

Vyberte mezi Zap. nebo Vyp..

Stiskněte OK pro uložení nové změny.

Poznámka:

Když je předvolba uzamčena, není k dispozici Přímý vstup do kanálu pomocí tlačítka C a číselných tlačítek na dálkovém ovladači.

Změna zvukového systému pro kanál

Lze změnit zvukový systém používaný pro programový kanál.

Přesuňte se na sloupec TV-sys.

Zvolte požadovaný systém:

Stiskněte OK pro uložení nové změny.

Kopírování programových informací na záznamové zařízení

Programové informace Ize kopírovat na kompatibilní záznamové zařízení, které je připojeno k AV2 / AV4. Informace o zapojení viz str. 32.

Stiskněte Modré tlačítko.

Programová data budou nyní poslána na záznamové(á) zařízení. Toto může několik sekund trvat, v závislosti na počtu uložených stanic. Pokud se na obrazovce objeví zpráva "Feature not available" (Funkce není k dispozici), televizor není schopen poslat programové informace na záznamové(á) zařízení. Pro další informace se obratte na návod k obsluze daného zařízení.

Poznámka:

Toto není k dispozici, když v menu Dalšího nastavení je Q-Link nastaveno na Vypnuto.

PROBÍHÁ NAHRÁVÁNÍ

ČEKEJTE PROSÍM

PROGRAM : 63

Dálk. ovl. - není k dispzici

Ladění – Automatické ladění

Automatické ladění automaticky přeladuje Váš televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice.

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte a zvolte Automatické ladění.

Vstupte do položky Automatické ladění.

Stiskněte pro potvrzení startu.

Zvolte Vaši zem.

MENU

Poznámky:

• Provedete-li další krok, budou všechna Vaše data vymazána (všechny stanice a jejich předvolby uložené v paměti Vašeho televizoru budou přemazány novým nastavením).
• Pokud proceduru ukončíte v tomto bodě a před ukončením Automatického ladění, nebudou uloženy žádné nové informace. Znovu spustte proceduru Automatického ladění tak, aby byl televizor přeladěn.

Stiskněte pro spuštění Automatického ladění.

Televizor nalezne, uloží a poté uspořádá Vaše místní stanice.

Pokud je přes konektor AV2 / AV4 připojeno kompatibilní záznamové zařízení, programová data budou poslána do zařízení přes Q-Link. Viz str. 17.

Jakmile je operace ukončena televizor zobrazí program uložený na předvolbě 1.

Stiskněte tlačítko EXIT kdykoli, pro vrácení se ke sledování televizoru (přečtěte si prosím Poznámky u výše uvedené procedury).

EXIT

UPOZORNĚNÍ!

Opětovné spuštění ATP vymaže údaje o naladěných programech a naladi přístroj znovu na kmitočty přijímaných vysilačů

Ladění – Ruční ladění

Tato funkce umožnuje přeladit jednotlivé předvolby:

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte a zvolte Ruční ladění.

Vstupte do položky Ruční ladění.

Zvolte předvolbu k přeladění.

Opakovaně stiskněte až naleznete požadovanou stanici.

Když naleznete požadovanou stanici, stiskněte tlačítko OK pro uložení.

Předvolba bude blikat.

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

MENU

EXIT

Poznámka:

Při použití videorekordéru bez koncovky video a audio vstup / výstup je vhodné připojit kabel antény dle popisu v návodu k obsluze videorekordéru a nastavit daný kanál na předvolbu č. "0". V tomto případě nejprve nastavte systém barev a potom provedte manuální ladění. U multisystémového videorekordéru je vhodnější nastavit daný kanál na několik předvoleb.

Ruční ladění (přes čelní panel)

Pro naladění individuálních předvoleb Ize také použít tlačítka na ovládacím panelu, který je úmístěn na čelní straně Vašeho televizoru:

Stiskněte tlačítko F (Ovládací panel) až dosáhnete Režimu ladění.

Stiskněte tlačítko - / vnebo +/ pro vstup do Režimu ladění.

Stiskněte tlačítko TV/AV mezi položkami Změna programu, Vyhledávání a Změna TV systému.

Stiskněte tlačít -/v nebo +/ʌ pro změnu předvolby nebo spuštění vyhledávání.

Když je nalezena požadovaná stanice, stiskněte tlačítko STR pro uložení.

Předvolba bude blikat.

Zopakujte výše uvedený postup pro naladění dalších předvoleb.

Stiskem tlačítka F se kdykoli vrátíte zpět ke sledování televize.

F

-/V +/A

TV/AV

-/V +/A

STR

F

Q-Link

Funkce Q-Link umožňuje televizoru komunikovat s kompatibilním videorekordérem nebo DVD rekordérem.

Aby komunikace Q-Link pracovala, musí být televizor připojen k záznamovému zařízení s logem "Q-Link", "NEXTVIEWLINK", "DATA LOGIC", "Easy Link", "Megalogic" nebo "SMARTLINK" pomocí "plně obsazeného" kabelu Scart a to mezi konektorem AV2 / AV4 na televizoru a odpovídajícím konektorem na Vašem videorekordéru nebo DVD rekordéru. Připojení k odpovídajícímu Scart konektoru na záznamovém zařízení, viz návod k obsluze daného zařízení.

Při použití zařízení s technologií “NEXTVIEWLINK” jsou k dispozici následující funkce:

Načítání predvoleb

Toto umožňuje načtení pořadí programů z televizoru do záznamového zařízení, což napomáhá ke správnému provedení záznamu; existuje několik způsobů jak tuto operaci provést:

1. Během instalace, jak je vysvětleno na začátku kapitoly "Průvodce rychlým startem" na str. 5, 6.
2. Spuštěním Automatického ladění z menu Ladění. Viz str. 12.
3. Spuštěním načítání předvoleb ze záznamového zařízení, viz návod k obsluze záznamového zařízení.

Důležitá poznámka:

Ne všechna záznamová zařízení podporují tento typ datového komunikačního systému. Některá zařízení mohou podporovat určité funkce, avšak ne jiné. Viz návod k obsluze záznamového zařízení.

Pokud Q-Link nepracuje, nejprve se přesvědčte, že Váš Scart kabel je "plně obsazený typ". Pro další podrobnosti se obratte na Vašeho prodejce.

Co vidíte, to zaznamenáváte (PŘÍMÍ ZÁZNAM Z TELEVIZORU)

Tato funkce umožňuje okamžitý záznam programu právě zobrazeného na TV obrazovce pomocí záznamového zařízení připojeného ke konektoru Scart, který lze zvolit pomocí funkce "Q-Link". Viz str. 11.

Stiskněte tlačítko DIRECT TV REC na dálkovém ovladači.

DIRECT TV REC

Pokud je záznamové zařízení v režimu pohotovosti s vloženým použitelným záznamovým médiem, automaticky se při stisknutí tlačítka DIRECT TV REC zapne.

Pokud je zařízení "Q-Link" připojeno, objeví se na TV obrazovce zpráva informující o zaznamenávaném programu nebo o tom, že nelze záznam provést. Některá zařízení kompatibilní s funkcí "Q-Link" zobrazí tyto zprávy pouze tehdy, když jsou u videorekordéru na předvolbě (0) nebo v režimu AV. Viz návod k obsluze daného zařízení.

Pokračující záznam

Záznamové zařízení nahrává programový signál ze svého vlastního tuneru. Chcete-li, lze televizor vypnout a ponechat záznam zařízení v chodu.

Neprobíhá záznam – zkontrolujte pásek nebo disk

Pásek nebo disk může být "chráněn proti záznamu", není vložen nebo je poškozen. Zařízení už může být v režimu záznamu. Viz návod k obsluze daného zařízení.

Následující jsou další hlavní možné funkce při použití “Q-Link” zařízení:

Následující funkce jsou k dispozici pouze u zařízení připojeného ke Scart konektoru, který byl zvolen pomocí "Q-Link". Viz str. 11.

Automatické zapnutí TV / Záznamového zařízení

Vložíte-li do záznamového zařízení již nahrané médium a stisknete tlačítko Play, zatímco je televizor v režimu "pohotovosti", televizor se automaticky zapne a zvolí správný AV vstup tak, abyste mohli sledovat obsah média.

Automatické vypnutí záznamového zařízení

Když je televizoru vypnut do režimu "pohotovosti", dojde také k vypnutí záznamového zařízení do režimu "pohotovosti", pokud není vloženo žádné médium nebo je médium vloženo, avšak zaříjení je právě v režimu "převíjení" či "zastavení". Pokud právě videorekordér přetáčí pásek, vypne se do režimu "pohotovosti" až po přetočení pásku.

Zobrazení obrazu záznamového zařízení

Pokud je televizor v režimu pohotovosti a záznamové zařízení odešle menu k zobrazení na TV obrazovce (např. hlavní menu), televizor se automaticky zapne a menu se zobrazí.

Tuto funkci mohou podporovat i některá další zařízení. Viz návod k obsluze daného zařízení.

Tento televizor bude komunikovat také s dalšími záznamovými zařízeními, které mají následující logo:

• "DATA LOGIC" (obchodní značka firmy Metz Corporation) • "Megalogic" (obchodní značka firmy Grundig Corporation)
• "Easy Link" (obchodní značka firmy Philips Corporation) - "SMARTLINK" (obchodní značka firmy Sony Corporation)

Důležitá poznámka:

Tato záznamová zařízení mohou podporovat některé nebo všechny výše uvedené funkce.

Ne všechna záznamová zařízení podporují tento typ datového komunikačního systému. Některá zařízení mohou podporovat určité funkce, avšak ne jiné. Viz návod k obsluze daného zařízení. Některé funkce jsou k dispozici pouze u zařízení připojeného ke Scart konektoru, který byl zvolen pomocí "Q-Link". Viz str. 11.

Pokud Q-Link nepracuje, nejprve se přesvědčte, že Váš Scart kabel je "plně obsazený" typ. Pro další podrobnosti se obratte na Vašeho prodejce.

Ovládání poměru stran

Širokoúhlý televizor Vám umožní sledování obrazu v jeho optimální velikosti a v optimálním poměru stran včetně širokoúhlého formátu kina.

Stiskněte opakovaně tlačitko ASPECT pro proběhnutí osmi volitelných poměrů stran:

Panasonic Auto, 16:9, 14:9, Střed, 4:3, Zoom1, Zoom2 a Zoom3

NEBO

Stiskněte tlačítko ASPECT. Zatímco jsou zobrazeny klávesy obrazovkového voliče, použijte Červené nebo Zelené tlačítko pro přesun v jednom či druhém směru přes osm volitelných poměrů stran.

Panasonic Auto

Panasonic Auto určuje nejlepší poměr stran tak, aby byla obrazovka zaplněna. Toto je prováděno pomocí čtyř krokového procesu, kde se zjišťuje, je-li zobrazovaný obraz širokoúhlý.

Pokud Panasonic Auto detekuje signál širokoúhlého obrazu, přepíná na vhodný režim širokoúhlého obrazu. Pokud Panasonic Auto nedetekuje signál širokoúhlého obrazu, potom tento televizor vylepšuje obraz pro jeho optimální sledování.

Text na obrazovce indikuje jak Panasonic Auto určilo poměr stran k použití:

Pokud byl nalezen signál identifikující širokoúhlý obraz (WSS) nebo byl nalezen signál z konektoru Scart, zobrazí se vlevo nahoře indikace "WIDE".

Panasonic Auto přepne na vhodný širokoúhlý poměr stran.

Pokud jsou detekovány černé pruhy nad a pod obrazem, zobrazí se vlevo nahoře "Panasonic Auto".

Panasonic Auto vybere nejlepší poměr a rozšíří obraz tak, aby zaplnil obrazovku. Tento proces může trvat několik minut v závislosti na tmavosti obrazu.

Dle Vaší preference lze také manuálně zvolit jednu z nabízených možností zobrazení v daném poměru stran.

Poznámky:

• Pokud dojde v režimu Panasonic Auto k problémům s velikostí zobrazení při přehrávání záznamu se širokoúhlým formátem na Vašem videorekordéru, je možné, že nastavení sledování stopy u Vašeho videorekordéru potřebuje upravit (detaily o nastavení naleznete v návodu k obsluze Vašeho videorekordéru).
• Poměry stran širokoúhlých filmů mohou být různé.
  Pokud jsou širší než standardní poměr 16:9, potom se může objevit na horní a dolní straně obrazovky černý pruh.

Vlevo nahoře se na obrazovce objeví "WIDE" a Panasonic Auto přepne na odpovídající širokoúhlý poměr 16:9 nebo 14:9.

Vlevo nahoře se na obrazovce objeví "Panasonic Auto". Je zvolen nejlepší poměr a obraz rozšířen tak, aby zaplnil obrazovku.

Stiskněte tlačítko ASPECT a poté použijte Červené nebo Zelené tlačítko pro přesun v jednom či druhém směru přes osm volitelných poměrů stran.

Ovládání poměru stran

16:9

16:9 zobrazí skutečný 16:9 (nezkreslený) obraz bez deformace poměru stran.

14:9 zobrazí obraz 14:9 v jeho standardní velikosti 14:9 bez dalšího rozšiřování.

Použijte režim Střed pro rozšíření formátu 4:3 tak, aby pokrýval celou obrazovku (místo sledování obrazu s černými pruhy po levé a pravé straně).

Obraz 4:3 bude vodorovně rozšířen tak, aby pokryl celou obrazovku; toto je provedeno tak, že je roztáhnutí obrazu patrné pouze u levého a pravého okraje obrazovky.

4:3 zobrazí obraz 4:3 v jeho standardní velikosti 4:3 bez deformace poměru stran.

Ovládání poměru stran

Zoom1

Zoom1 zobrazí obraz 16:9 letterbox nebo 4:3 bez deformace poměru stran.

Zoom2 zobrazí obraz 16:9 nezkreslený letterbox přes celou obrazovku bez deformace poměru stran.

Zoom3 zobrazí obraz formátu 21:9 letterbox přes celou obrazovku bez narušení poměru stran.

16:9 zobrazí obraz v jeho maximální velikosti, avšak s mírným protážením.

Stiskněte tlačítko MULTI WINDOW. Zatímco jsou zobrazeny klávesy obrazovkového voliče, použijte Červené nebo Zelené tlačítko pro přesun mezi funkcí obrazu v obraze, obrazu mimo obraz a obrazu a obrazu.

Klávesy obrazovkového voliče, které se pro jednotlivé funkce objeví, zmizí během několika sekund.

Chceteli zvolit nějakou operaci, když nejsou klávesy zobrazeny, stiskněte znovu tlačítko MULTI WINDOW, čímž klávesy znovu zobrazíte.

Stisknutím tlačítka MULTI WINDOW (zatímco jsou klávesy obrazovkového voliče zobrazeny) se vrátíte zpět ke běžnému obrazu.

Poznámka:

Tento televizor má jeden tuner. Pokud je hlavní a vedlejší okno nastaveno na režim televizoru, obě okna zobrazují stejný kanál.

Obraz v obraze

Umožňuje zobrazení dvou obrazů zároveň.

Stiskněte Žluté tlačítko pro volbu obsahu menšího okna; přepínání mezi zobrazením TV kanálu a všech AV zdrojů v daném pořadí.

Změna TV kanálu: stiskněte Žluté tlačítko až se zobrazí právě zvolený TV kanál, poté použijte dálkový ovladač ke změně kanálu (zatímco jsou klávesy obrazovkového voliče stále zobrazeny).

Stiskněte Modré tlačítko pro výměnu obsahu oken.

Výběr TV kanálu či AV zdroje pro zobrazení v hlavním okně provedte pomocí dálkového ovladače.

Obraz mimo obraz

Umožňuje zobrazení dvou obrazů zároveň podobně jako u funkce obraz v obraze. Rozdíl je v zobrazení těchto dvou obrazů: u funkce obraz v obraze je menší obraz zobrazen uvnitř hlavního obrazu zatímco u funkce obrazu mimo obraz se menší okno objeví vpravo od hlavního obrazu.

Stiskněte Žluté tlačítko pro volbu obsahu menšího okna; přepínání mezi zobrazením TV kanálu a všech AV zdrojů v daném pořadí.

Změna TV kanálu: stiskněte Žluté tlačítko až se zobrazí právě zvolený TV kanál, poté použijte dálkový ovladač ke změně kanálu (zatímco jsou klávesy obrazovkového voliče stále zobrazeny).

Stiskněte Modré tlačítko pro výměnu obsahu oken.

Výběr TV kanálu či AV zdroje pro zobrazení v hlavním okně provedte pomocí dálkového ovladače.

Obraz a obraz

Umožňuje zobrazení dvou obrazů zároveň.

Stiskněte Žluté tlačítko pro volbu obsahu pravého okna; přepínání mezi zobrazením TV kanálu a všech AV zdrojů v daném pořadí.

Změna TV kanálu: stiskněte Žluté tlačítko až se zobrazí právě zvolený TV kanál, poté použijte dálkový ovladač ke změně kanálu (zatímco jsou klávesy obrazovkového voliče stále zobrazeny).

Stiskněte Modré tlačítko pro výměnu obsahu oken.

Výběr TV kanálu či AV zdroje pro zobrazení v hlavním okně provedte pomocí dálkového ovladače.

Poznámka:

V případě, že je do hlavního okna dodáván signál obrazu o 50 Hz (např. PAL, SECAM) a do vedlejšího okna signál obrazu o 60 Hz (např. PAL 60, NTSC), vedlejší okno nelze zobrazit.

Režim Obraz v obraze

Okna byla vyměněna, obraz v menším okně se stal obrazem v hlavním okně.

Režim Obrazu mimo obraz

Režim Obrazu a obrazu

Stiskněte tlačitko INDEX pro zobrazení zmrazených obrazů všech programů vysílaných na uložených kanálech. Tyto obrazy jsou zobrazeny v řadě začínající nahoře zleva.

Tato funkce opakovaně prochází přes uložené kanály dokud nestisknete znovu tlačítko INDEX, abyste funkci ukončili.

Stiskněte Červené tlačítko pro postupné zvolení zmrazeného obrazu jednotlivých kanálů.

Stiskněte Zelené tlačítko pro sledování zvoleného kanálu a opuštění této funkce.

Stiskněte Modré tlačítko pro sledování stávajícího programu a opuštění této funkce.

Obraz a text

Stiskněte tlačítko TV/TEXT a následovně tlačítko MULTI WINDOW pro přepnutí mezi zobrazením teletextu a funkcí obrazu a textu. Funkce obrazu a textu Vám umožní zároveň vedle sebe sledovat stávající program a stránky teletextu.

Když je tato funkce v účinnosti, dálkový ovladač obsluhuje stránky teletextu; chcete-li změnit sledovaný program, stiskněte tlačítko TV/TEXT pro návrat do běžného sledování programu a tam provedte požadované změny.

MULTI WINDOW

Režim Teletextu

Režim Obrazu a textu

Režim Prohlížeče fotografií

Pomocí SD / PC karty lze přehrávat data statického obrazu (JPEG) pořízeného pomocí digitálního fotoaparátu nebo kamery.

Zobrazitelné formáty obrazu: Baseline JPEG 64 × 64 — 8192 × 8192 pixelů (podvzorkování 4:2:2 nebo 4:2:0) Počet zobrazitelných složek: Maximálně 100

Poznámky:

• Některé části obrazu se nemusí zobrazit nebo se obraz může zobrazit v menším měřítku v závislosti na velikosti daného obrazu.
• Na tomto televizoru lze zobrazit pouze standardní EXIF JPEG obrazy.
• Režim Prohlížeče fotografií podporuje do 3000 souborů.
• Karty musí být formátovány pomocí FAT12 nebo FAT16, aby je bylo možno přečíst tímto televizorem.
• Režim Prohlížeče fotografií není kompatibilní s pevnými disky kartového typu (Micro Drive, pevný disk mobilního typu).
• Některé PC karty nemusí být použitelné.

Ochrana dat na kartě

• Nevyjímejte kartu, pokud jsou z ní čtena data.
• Nedotýkejte se konektorů na zadní straně SD karty / PC karty.
• Elektrické rušení, elektrostatický výboj, poruchy televizoru nebo karty to vše může vést k poškození karty a / nebo ztrátě dat. Doporučuje se provést zálohování všech důležitých dat na počítači.
• Uložená data by měla být pravidelně zálohována jako ochrana proti poškození dat, ztrátě dat nebo proti poruše zařízení. Vezměte na vědomí, že naše společnost nepřebírá žádnou zodpovědnost za poškození či ztrátu uložených dat.
• Před vložením nebo vyjímáním PC karty se přesvědčte, že je televizor vypnut. V opačném případě může dojít k poškození jednotky. Nevkládejte nic jiného než PC kartu.

Upozornění:

• Vždy vkládejte kartu ve správném směru. V opačném případě může dojít k poškození karty a tohoto přístroje.
- SD karta a PC karta jsou přesná zařízení. Nevystavujte je přilišnému tlaku nebo silným nárazům.

Pozor:

Stejně jako u všech malých předmětů, muže dojít ke spolknutí SD karty malými dětmi. Držte SD karty z dosahu dětí. Po použití SD kartu okamžitě vyjměte.

Složky a soubory

Digitální fotoaparáty, které splňují specifikace DCF používají složky s určenou strukturou. Následující diagram ukazuje příklad takovéto struktury.

Příklad:

Pokud je struktura souborů zobrazena na počítači, vypadá následovně.

Složka DCIM

Tato složka je automaticky vytvořena digitálním fotoaparátem.

Složka 100\_PANA

Názvy složek jsou tvořeny ze 3 místného čísla složky, které je následováno pěti libovolnými znaky. V těchto složkách jsou uloženy obrázky z digitálního fotoaparátu. Složky JPEG ve složce 100_PANA jsou zobrazeny, když je vložena karta se strukturou ukázanou vlevo.

Poznámky:

• N ázev složky se může měnit v závislosti na typu použitého digitálního fotoaparátu.
• Když je vytvořena složka nebo soubor, jsou použity pouze následující znaky: "A-Z", "a-z", "0-9" and "_". Nepoužívají se dvou-bitové znaky nebo další speciální kódy.

P1000001.JPG: DCF soubor

Název souboru se skladá ze čtyřech libovolých znaků, které jsou následovány 4 místným číslem souboru. DCF soubory jsou obrazové soubory (běžně soubory JPEG) pořízené pomocí digitálního fotoaparátu.

Režim Prohlížeče fotografií

SD karta

Vkládání

Štítkem nahoru.

Vyjmutí

Zatlačte na střed karty.

PC karta

Před vložením nebo vyjímáním PC karty se přesvědčte, že je televizor vypnut. V opačném prípadě může dojít k poškození jednotky. Nevkládejte nic jiného než PC kartu.

Vkládání Vyjmutí

Štítkem nahoru.

Pokud nelze PC kartu vyjmout Zatlačte znovu PC kartu dovnitř a poté stiskněte tlačítko vysunutí.

Pozor

Pokud používáte adaptér pro PC karty, vyjměte jej společně s kartou.

Stiskněte tlačítko SD.

Když je vložena karta, automaticky se zobrazí obrazovka níže. Jestliže se objeví "Karta není správně vložena", přesvědčte se, zdali je karta správně vložena.

Stiskněte znovu tlačítko SD, abyste opustili režim Prohlížeče fotografií.

Kompatibilní karty

Štěrbina pro SD kartu	Štěrbina pro PC kartu
SD karta	Compact Flash*
Multi Media karta	Smart Media*
miniSD karta	Memory Stick*
	xD Picture karta*
	Flash ATA karta*

• miniSD karta vyžaduje miniSD™ adaptér.
• Média* zobrazená v pravém sloupci lze číst přes PC kartu v adaptéru pro PC kartu.
• Nelze používat PC karty typu pevného disku a ostatní média se záznamem.
• Vložte zvolené médium na PC kartu a poté vložte do štěrbiny pro PC kartu.
• Pokud je vložena jak SD tak PC karta, má obsah SD karty prioritu a bude zobrazen.
• Pokud není karta kompatibilní, zobrazí se na obrazovce "Tento typ karty není podporován". Vyjměte kartu pouze tehdy, když zmizí indikace Access (čtení).
• Pokud není soubor formátován pomocí FAT12 nebo FAT16, zobrazí se "Tento typ formátu není podporován".
• Pokud je soubor JPEG poškozen a nelze jej dekódovat, zobrazí se "Tento typ obrázku není podporován".

Poznámky:

• Vložte / vyjměte kartu zatímco je zobrazena obrazovka menu karty nebo "Karta není správně vložena".
• Dříve než vložíte / vyjmete kartu, přesvědčte se, že nesvítí indikace Access (čtení).
• Před opětovným vložením karty po jejím vyjmutí počkejte, až se zobrazí "Karta není správně vložena". Pokud jsou karty v obou štěrbinách, počkejte před opětovným vložením karty, až se objeví obrazovka menu karty druhé štěrbiny a indikace Access (čtení) zmizí.
• Pokud je JPEG upraven na počítači, nebude zobrazen na televizoru.
• Zobrazení náhledu může trvat dlouho, když je mnoho souborů nebo je soubor příliš velký.

Obrazovka menu karty
Zvolený soubor

Režim Prohlížeče fotografií

Obraz

Během režimu Prohlížeče fotografií

Stiskněte tlačítko MENU.

Přesuňte a zvolte Obraz.

Vstupte do Obrazu.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskněte kdykoli tlačítko EXIT pro opuštění menu Obrazu.

MENU

Backlight, Kontrast, Jas, Barevná sytost, Ostrost

Zvyšte nebo snižte úroveň nastavení těchto voleb dle Vaší preference.

Tón barvy

Odstín obrazu lze nastavit dle Vaší chuti.

Tepl. barev

Umožňuje nastavit celkový barevný odstín obrazu. Zvolte mezi Chlad. barvy, Normální a Teplé barvy.

Menu nastavení karty

Během režimu Prohlížeče fotografií

Stiskněte tlačítko MENU.

Přesuňte a zvolte Menu nastavení karty.

Vstupte do Menu nastavení karty.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskněte kdykoli tlačítko EXIT pro opuštění Menu nastavení karty.

MENU

EXIT

Spustit Dává přístup k režimu Prezentace.

prezentaci Viz str. 26.

Časový interval V režimu Prezentace umožňuje volbu intervalu zobrazení mezi 5 až 90 sekundami.

Sekvence V režimu Prezentace umožňuje volbu mezi V pořadí nebo Náhodně.

Opakovat Když je opakování Zapnuto, prezentace se automaticky opakuje.

Karta Když jsou ve štěrbinách vloženy obě karty, zvolte bud' SD nebo PC.

Režim Prohlížeče fotografií

Stisknutím tlačítka SD se automaticky zobrazí obrazovka s náhledy. Poté lze vybrat jeden ze tří prohlížecích režimů dle Vaší preference.

Multi režim

Je zobrazeno 12 obrazů.

Stisknutím zvolte požadovaný obraz.

Stisknutím tlačítka OK provedete zobrazení v Singl režimu.

Singl režim

Obrazovka je zaplněne jedním obrazem zvoleným v indexu. Obraz lze také otáčet a zvětšovat.

Stisknutím zvolte další nebo předchozí obraz.

Stisknutím tlačítka OK provedete zobrazení v Multi režimu.

Pro otočení obrazu stiskněte Červené nebo Zelené tlačítko. Každé stisknutí otočí obraz o 90 °.

Pro zvětšení obrazu stiskněte Žluté tlačítko. Pro obnovení stiskněte Modré tlačítko.

Prezentace

Obrazy se zobrazují jeden po druhém jako při prezentaci.

Pro spuštění prezentace vstupte nejprve na Menu nastavení karty.

Po nastavení Casového intervalu, Sekvence a Opakování spustě Prezentaci.

Pokud jsou vloženy obě karty SD i PC, přesuňte se na volbu karty a zvolte SD nebo PC dříve, než spustíte prezentaci.

Viz str. 25.

Kdykoli stisknutím tlačítka OK se vrátíte na zobrazení v režimu Singl.

Poznámka:

Když jste v režimu Prezentace, lze změnit poměr stran obrazu na obrazovce stisknutím tlačítka ASPECT na dálkovém ovladači.

Menu nastavení karty
Spustit prezentaci
Casovy interval	5 Sekund
Sekvence	V poradl
Opakovat	Zapnuto
Karta	SD

Menu nastavení karty
Spustit prezentaci	Pristup
Časovy interval	5 Sekund
Sekvence	V pořadi
Opakovat	Zapnuto
Karta	SD

Obsluha videorekordéru / DVD

Dálkový ovladač je schopen ovládat některé funkce vybraných videorekordérů a DVD (Digital Versatile Disc) Panasonic. Některé videorekordéry a DVD mají jiné funkce; abyste zajistili kompatibilitu obratte se na návod k obsluze daného vybavení nebo se poradte s prodejcem.

	Režim pohotovostiStiskněte pro přepnutí videorekordéru, DVD nebo DVD rekordéru do režimu pohotovosti.Stiskněte znovu pro opětovné zapnutí.
VCR DVD	Přepínač VCR / DVDPoužijte tento přepínač pro volbu ovládání DVD vybavení nebo videorekordéru.
	PřehráváníStiskem začnete přehrávat pásek nebo DVD.
	StopStiskem Stop zastavíte pásek nebo DVD.
	Přeskakování / Převíjení vpřed / Vyhledávání vpředVideorekordér:Stiskem provedete převíjení pásku vpřed. V režimu přehrávání provedete vyhledávání vpřed (Cue).DVD: Stiskněte jednou pro přeskočení na další stopu.
	Přeskakování / Převíjení vzad / Vyhledávání vzadVideorekordér:Stiskem provedete převíjení pásku vzad. V režimu přehrávání provedete vyhledávání vzad (Review).DVD: Stiskněte jednou pro přeskočení na předchozí stopu.
	Pauza / Statický obrazStiskem při režimu přehrávání dojde k zastavení obrazu. Stiskněte znovu pro opětovné spuštění přehrávání.
PROGRAMME	Program nahoru / dolůStiskem se zvýší nebo sníží číslo předvolby o jednu.
	ZáznamStiskem tohoto tlačítka se spustí záznam.

Obsluha teletextu

• Funkce teletextu se mohou lišit v závislosti na vysílacích firmách a teletext je k dispozici pouze tehdy, když jej zvolený kanál vysílá.
• Stisknete-li tlačitko MENU, zatímco jste v režimu Teletextu, dojde k zobrazení funkce podsvícení (backlight) pomocí bílého pruhu a funkce kontrastu pomocí modrého pruhu; stiskněte pro požadovanou změnu nastavení.
• Stisknete-li tlačítko MENU, zatímco jste v režimu Teletextu, dojde k zobrazení voleb speciální funkce u dolního okraje obrazovky.
• Stisknutím tlačítko hlasitosti vyšší / nižší během obsluhy teletextu zobrazíte funkci hlasitosti se zeleným pruhem; stiskněte pro změnu nastavení dle potřeby.

Co je to režim Seznam?

V režimu Seznam jsou zobrazeny čtyři různobarevné čísla stránek u dolního okraje obrazovky. Každé z těchto čísel lze změnit a uložit v paměti televizoru.

Co je to režim TOP?

V režimu TOP jsou zobrazena čtyři různobarevná témata u dolního okraje displeje. Pro získání více informací o jednom z těchto témat, stiskněte tlačítko odpovídající barvy. Toto umožňuje rychlý přístup k informacím o zobrazených tématech.

Poznámka:

Pokud je používán teletext, poměr stran je nastaven na 16:9.

TV/TEXT	TV / Režim teletextuStiskněte tlačítko TV/TEXT pro přepnutí mezi stávajícím programem a teletextem.
	Volba stránkyStránky lze volit dvěma způsoby:a. Stisknutím tlačítka Nahoru / Dolů pro zvýšení nebo snížení čísla stránky o jednu.b. Vložením čísla stránky pomocí tlačítek 0 – 9 na dálkovém ovladači.
MENU	Celkové / Horní strana / Dolní stranaStiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Zelené tlačítko.Stiskněte Zelené tlačítko znovu pro zvětšení DOLNÍ poloviny.Stiskněte znovu pro návrat na celkové zobrazení (FULL).
MENU	OdkrytíStiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Červené tlačítko pro odkrytí skrytých slov jako např. odpovědí na otázky z hádanek na stránkách.Stiskněte znovu pro ukrytí.
	Červené / Zelené / Žluté / Modré tlačítkoV režimu TOP tyto tlačítka odpovídají různě zbarveným tématům.V režimu Seznam tyto tlačítka odpovídají různě zbarveným číslům stránek.
	Uložení SeznamuV režimu Seznam lze měnit čtyři daná čísla stránek (pouze předvolby 1 – 25).Pro změnu čísla stiskněte jedno z barevných tlačítek a vložte nové číslo stránky.Stiskněte a podržte OK, číslo stráky se změní na bílé, čímž se indikuje, že je stránka uložena.
HOLD	HOLDPro podržení teletextové stránky při prohlížení několikastránkové informace.Stiskněte znovu pro návrat na automatickou obnovu stránky.

Obsluha teletextu

V režimu News flash (Krátké zprávy) nelze změnit předvolbu, provádět aktualizaci či vstupovat na podstránky.

	Oblíbená stránka (F.P.)Ukládá do paměti oblíbenou stránku pro okamžité zobrazení. Pro uložení takovéto stránky musí být televizor v režimu Seznam a nastaven na předvolbu 1 – 25.Stiskněte Modré tlačítko, zvolte číslo stránky a poté stiskněte a podržte tlačítko OK.Číslo stráky je nyní uloženo.Stiskněte F.P. pro vyvolání této stránky.
	Aktualizace displejeStiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Žlutétlačítko pro zobrazení TV obrazu, zatímco hledáte teletextovou stránku (toto nenítřeba v režimuobrazu a textu, protože je obraz zobrazen na levé straně obrazovky).Po nalezení stránky se zobrazí její číslo na obrazovce vlevo nahoře. Stiskněte Žlutétlačítko pro zobrazení stránky.Stiskněte TV/TEXT znovu pro návrat na běžný TV režim.News Flash (Krátké zprávy)Když je zvolená stránka krátkých zpráv, stiskněte MENU, Žlutá pro zobrazení TV obrazu.Když je provedena aktualizace, zobrazí se stránka na obrazovce.Stiskněte Žlutétlačítko pro zobrazení News Flash.Stiskněte TV/TEXT pro návrat na běžný TV režim.AktualizaceStiskněte MENU, Žlutá pro zobrazení aktualizované informace na určitých stránkách.Když je provedena aktualizace, zobrazí se číslo stránky na obrazovce vlevo nahoře.Stiskněte Žlutétlačítko pro zobrazení dané stránky.Stiskněte TV/TEXT pro návrat na běžný TV režim.
	Zobrazování podstránekKdyž teletextová informace přesáhne jednu stránku, může automatickému přetáčení stránek chvíli trvat, než se dostane na Vámi požadovanou podstránku. Při nalezení podstránky je její číslo vždy zobrazeno na horním okraji stránky, takže jej můžete zvolit.Jak jsou postupně nalezeny další podstránky, je zobrazení na horním okraji stránky změněno tak, aby nabízelo nejnovější informaci o přenášených podstránkách.Při obsluze teletextu použijte následující postup pro otevření podstránek:Pokud požadovaná podstránka není ještě k dispozici, stiskněte tlačítko MENU (pro zobrazení speciálních funkcí) následovanéŽlutýmtlačítkem pro zobrazení TV obrazu,zatímco čekáte na nalezení dalších podstránek. Nalezené podstránky budou zobrazeny přes horní okraj obrazovky.
	Když je požadovaná podstránka již k dispozici, stiskněteŽlutétlačítko pro návrat na teletextové stránky a poté použijte levé a pravé kurzorové tlačítko pro zvolení požadované podstránky.Poznámky:Pokud nechcete mít zobrazeny klávesy obrazovkového voliče na TV obraze, zatímco čekáte na nalezení vedlejší stránky, stiskněte tlačítko MENU, abyste klávesy zobrazovky vymazali. Stiskněte znovu pro opětovné zobrazení kláves.Pokud jste vymazali klávesy speciální funkce z obrazovky a poté použili levé a pravé kurzorové tlačítko pro zvolení podstránky při stálém sledování TV obrazu, je třebastisknout tlačítko MENU a potéŽlutétlačítko pro opětovné zobrazení teletextové stránky.

Obsluha teletextu

MENU

Modrá

- Pokud horní strana stránky ukazuje, že jsou podstránky stále prénášeny, avšak zobrazená stránka se nemění, potom “číslo podstránky” pouze ukazuje, že obsah stránky byl aktualizován; nejsou k dispozici žádné další podstránky.

Víte-li případně, kterou podstránku požadujete, stiskněte tlačítko MENU (pro zobrazení speciálních funkcí) a poté Modré tlačítko; místo čísla stránky se objeví T****.

Vložte požadované číslo podstránky, než T**** zmizí.

Např. pro zvolení strany 6 vložte 0, 0, 0 a 6.

Stiskněte Žluté tlačítko pro zobrazení TV obrazu, zatímco čekáte na nalezení dalších podstránek. Nalezené podstránky budou zobrazeny přes horní okraj obrazovky.

Když je stránka k dispozici, stiskněte Žluté tlačítko pro její zobrazení. Bez ohledu na to, kolik bylo stránek nalezeno, se stiskem Žlutého tlačítka dostanete na požadovanou podstránku.

Stiskněte TV/TEXT pro návrat na běžný TV režim.

INDEX

Obsah

V režimu TOP

Stiskněte INDEX pro návrat na hlavní obsahovou stránku.

V závislosti na prénášené informaci může být nutné toto tlačítko stisknout několikrát, abyste se dostali na hlavní obsahovou stránku.

Zapojení Audio / Video

K tomuto televizoru lze připojit řadu dalšího vybavení. Následující stránky uvádějí podrobnosti ohledně připojení externího vybavení k čelnímu a zadnímu panelu televizoru.

Jakmile je Vaše vybavení připjeno, použijte následující postup pro zobrazení vstupu:

Stiskněte tlačítko TV/AV.

Zatímco jsou na obrazovce zobrazeny klávesy obrazovkového voliče, stiskněte barevná tlačítka pro volbu požadovaného AV zdroje.

Červená tlačítko : AV1 Scart konektor

Zelená tlačítko : AV2 Scart konektor

Žlutá tlačítko : Konektory AV3 Audio, Video, S-Video

Modrá tlačítko : AV4 Scart, konektory komponent

Zobrazené klávesy obrazovkového voliče za několik sekund zmizí. Chcete-li zvolit vstup, zatímco klávesy nejsou zobrazeny, stiskněte znovu TV/AV a klávesy se znovu objeví.

Poznámky:

• AV zdroj lze také zvolit tlačítkem TV/AV na čelním panelu televizoru.
  Stiskněte opakovaně tlačítko TV/AV, až se dostanetě na AV zdroj, který chcete sledovat.
• V režimu AV je k dispozici méně možností v menu Zvuku a Dalšího nastavení (např. v menu Dalšího nastavení není volba Ladění).

Připojení sluchátek / konektory AV3

Poznámky:

• Hlasitost sluchátek lze nastavit zvolením "Hlas. sluchátek" z menu Zvuku.
• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.

Zapojení Audio / Video

Připojení konektorů Audio Output (audio výstup)

Připojení konektorů AV1 / 2 / 4 Scart

Připojení vstupních konektorů komponent

Poznámky:

• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.
• Nepřipojujte počítač s TTL výstupem (5V) k tomuto televizoru.
  • Detailní informace o zapojení koncovky Scart viz str. 34.
• Používáte-li monofonní videorekordér, připojte monofonní audio kabel do konektoru Audio "L" (Levý).

Problémy a jejich náprava

Pokud dojde k problému u Vašeho televizoru, podívejte se do níže uvedené tabulky pro identifikaci příznaků a poté provedte navrhovanou kontrolu. Pokud toto problém nevyřeší, obratte se na místního prodejce Panasonic; uvedte číslo modelu a sériové číslo (obě čísla najdete na zadní straně televizoru).

Příznak		Kontrola
Obraz Zvuk
Sněhový obraz Rušený zvuk		Poloha, směr nebo zapojení antény
Vícenásobný obraz Normální zvuk		Poloha, směr nebo zapojení antény
Interference Rušený zvuk		Elektrická zařízeníAuta / MotocyklyFluorescenční světlaZapněte Redukcí obr. šumu v menu Obrazu pro potlačení rušení obrazu.
Normální zvuk Bez zvuku		Úroveň hlasitostiJe zapnuto utlumení zvuku.
Bez obrazu Bez zvuku		Televizor na AV režim.Nepřipojeno k síti.Není zapnuto.Ovládání obrazu / zvuku nastaveno na minimální úroveň.Zkontrolujte, je-li televizor v režimu pohotovosti.
Bez barvy Normání zvuk		Ovládání barvy nastaveno na minimální úroveň.
Špatný nebo zdeformovaný obraz	Slabý nebo žádný zvuk	Přeladťe kanál (s).
Normální obraz	Slabý nebo zkreslený zvuk	Příjem zvuku se mohl zhoršit.Nastavte MPX (menu Zvuk) na Vyp. dokud se příjem nezlepší.
Na obrazovce mohou být červené, modré a zelené body.	Normální zvuk	Toto je charakteristické pro panely z tekutých krystalů a neukazuje to na žádný problém. Panel z tekutých krystalů je postaven vysoce presnou technologií tak, aby Vám poskytoval jemné obrazové detaily. Čas od času se na obrazovce může objevit několik neaktivních pixelů jako stálý bod modré, zelené nebo červené barvy.Toto nijak neovlivnuje vlastnosti a výkonnost Vašeho LCD.

Údržba

Čistěte přístroj otíráním pomocí měkkého suchého hadříku.

Pokud je povrch extrémně zašpiněn, použijte měkký hadřík navlhčený v mýdlové vodě nebo ve slabém saponátovém roztoku.

• Pro odstranění těžce odstranitelných nečistot z LCD displeje použijte čistič na optické brýle.
• Nikdy nepoužívejte líh, ředidlo na barvy nebo benzín pro čistění tohoto přístroje.
• Před použitím chemicky upraveného hadříku si pečlivě přečtěte přiložený návod.
• Neotírejte LCD vodou.

Neutrální roztok

Otřete skříňku přístroje suchým hadříkem.

Pokud je skříňka hodně zašpiňená otřete ji dobře vyždímaným měkkým hadříkem, který byl namočen v kuchyňském čističi (neutrální) rozpuštěném ve vodě.

POZOR:

Pokud se do monitoru dostane voda nebo podobná tekutina přes povrch panelu z tekutých krystalů, může dojít k poruše.

Informace o konektoru Scart a S-video

Konektor AV1 Scart (RGB, VIDEO)

Uzemění konektoru 21 -CVBS výstup (video) 19 -CVBS zem 17 -Červená vstup 15 -Červená zem 13 -Zelená vstup 11 -Zelená zem 9 -Modrá vstup 7 -Modrá zem 5 -Audio výstup (L) 3 -Audio výstup (P) 1 -

□ □□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □○ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□○ □□□ □□□ □□□ □□□ □□□ □□□ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□○ □□

Vstupy vhodné pro AV1 zahrnují RGB (Červená / Zelená / Modrá).

Konektor AV2 Scart (VIDEO, S-VIDEO, Q-Link)

Uzemění konektoru	21-
CVBS výstup (video)	19-
CVBS zem	17-
S.C. - vstup	15-
Zem	13-
--	11-
Zem	9-
--	7-
Zem	5-
Audio výstup (L)	3-
Audio výstup (P)	1-

AV2 – kolíky 15 a 20 závisí na přepnutí AV2 S-VHS / VIDEO.

Barevná složka vstup
Jasová složka vstup

Barevná složka zem
Jasová složka zem

Konektor AV4 Scart (RGB, VIDEO, S-VIDEO, Q-Link)

Uzemění konektoru	21-
CVBS výstup (video)	19-	-20 CVBS vystup (video)
CVBS zem	17-	-18 Zem
Červená vystup	15-	-16 Stav RGB
Červená zem	13-	-14 Zem
Zelená vystup	11-	-12 - -
Zelená zem	9-	-10 Q-Link data
Modrá vystup	7-	-8 Stav CVBS
Modrá zem	5-	-6 Audio vystup (L)
Audio výstup (L)	3-	-4 Audio zem
Audio výstup (P)	1-	-2 Audio vystup (P)

AV4 – kolíky 15 a 20 závisí na přepnutí AV4 S-VHS / VIDEO.

Technické údaje

		TX-26LX1P	TX-32LX1P
Zdroj		Stříd. 220 – 240 V, 50 / 60 Hz
Spotřeba		Běžné používání: 137 W Běžné používání: 168 WV režimu pohotovosti: 1,8 W V režimu pohotovosti: 1,8 WVypnuto: 1,5 W Vypnuto: 1,5 W
LCD		Širokoúhlý XGA (1.280 x 768 pixelů)15 : 9 LCD panel poměr stran
Velikost obrazovky		566,4 mm (š) × 339,8 mm (v)	687,4 mm (š) × 412,4 mm (v)
Zvuk
	Reproduktor	8 cm × 2 ks, 4 cm × 2 ks, 8
	Audio výstup	20 W (10 W + 10 W )
	Sluchátka	Zdířka M3 (3,5 mm) × 1
Přijímací systémy /Název pásma		PAL B, G, H, SECAM B, G SECAM L / L’VHF E2 - E12 VHF H1 - H2 (ITÁLIE)VHF A - H (ITÁLIE) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperpásmo)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Přehrávání NTSC pasků z některých PALvideorekordérů (VCR)M.NTSC Přehrávání z M. NTSC videorekordérů (VCR)NTSC (pouze AV vstup) Přehrávání z NTSC videorekordérů (VCR)
Anténa - Zadní		UHF / VHF
Provozní podmínky		Teplota : 5 °C – 35 °CVlhkost : 5 % – 90 % (relativní vlhkost) (nekondenzující)
Zapojení Konektory
	AV1 (Konektor Scart)	21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, RGB vstup)
	AV2 (Konektor Scart)	21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, S-Video vstup, Q-Link)
	AV3 VIDEO	RCA KOLÍKOVÉHO Typu × 1
		S-VIDEO	Mini DIN 4-kolíkový
		AUDIO L - P	RCA KOLÍKOVÉHO Typu × 2
	AV4	Konektor Scart	21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, RGB vstup,S-Video vstup, Q-Link)
		Komponenta	Y, Pb, Pr
	Výstup AUDIO L - P	RCA KOLÍKOVÉHO Typu × 2
Rozměry (š × v × h)
	Včetně TV stojanu	844 mm × 571,8 mm × 321 mm	1.000 mm × 651,7 mm × 321 mm
	Pouze televizor	844 mm × 478 mm × 137 mm	1.000 mm × 558 mm × 137 mm
Hmotnost (váha)		22,5 kg čistá hmotn.	27 kg čistá hmotn.

Poznámka:
Technické údaje podléhají změnám bez předchozího upozornění. Uvedená hmotnost a rozměry jsou přibližné.

Záznamy zákazníka

Číslo modelu a sériové číslo tohoto výrobku lze nalézt na jeho zadním panelu. Toto sériové číslo byste si měli zapsat na níže udedené místo a uschovat si tuto knihu včetně účtu jako stálý záznam o zakoupení tohoto přístroje za účelem identifikace při odcizení či ztrátě a také za účelem záručních služeb.

Číslo modelu Sériové číslo
