NÁVOD K OBSLUZE Viera TX-32LX50P PANASONIC

Návod k obsluze Širokoúhlý LCD TV

Č. modelu

TX-26LX50P

TX-32LX50P

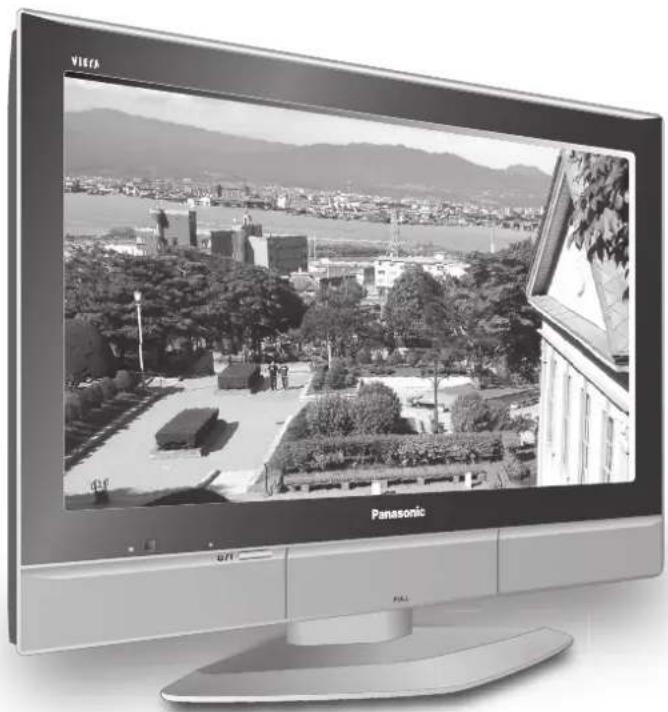

Na ilustraci je ukázán obraz.

Vítejte

Vážený zákazníku fi rmy Panasonic,

Doufáme, že se budete dlouhou dobu těšit z Vašeho nového televizoru. Kapitola Průvodce rychlým startem na začátku tohoto návodu k obsluze Vám umožní používat televizor v co nejkratší době. Doporučujeme poté přečíst celý návod k obsluze a ponechat si jej k dalšímu použití až začnete objevovat další pokročilé funkce, které tento televizor nabízí.

Obsah

Příslušenství 2

Bezpečnostní upozornění......3

Vkládání baterií do dálkového ovladače....3

Sejmutí a nasazení krytu kabelu 4

Otevření čelního krytu 4

Používání LCD stojanu 4

Průvodce rychlým startem 5

Základní ovladače: čelní panel a dálkový ovladač ..... 7

Používání obrazovkových displejů 8

Obraz....9

Zvuk....10

Další nastavení 11

Ladění – Přehled 12

Ladění – Editace programů 13

P řidání / vymazání programového kanálu ..... 13

Posunutí programového kanálu 13

Naladění programového kanálu 13

P řejmenování programového kanálu ...... 14

Uzamčení programového kanálu 14

Změna zvukového systému pro kanál ..... 14

Kopírování programových informací na záznamové zařízení ..... 14

Ladění – Automatické ladění 15

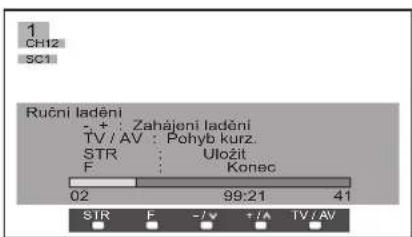

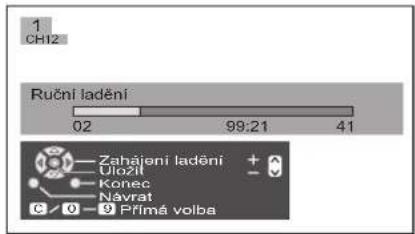

Ladění – Ruční ladění 16

Ruční ladění (přes čelní panel) 16

Q-Link 17

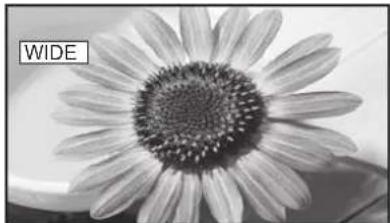

Ovládání poměru stran 18

Obsluha videorekordéru / DVD 20

Obsluha teletextu 21

Statický obraz 23

Zapojení Audio / Video 24

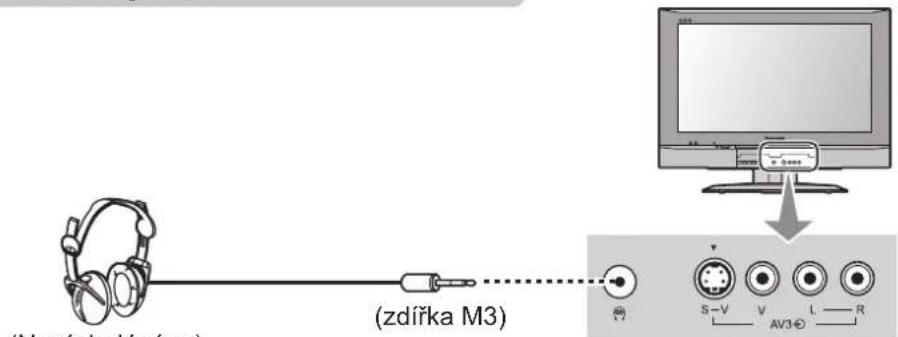

P řipojení sluchátek / konektory AV3 24

Připojení konektorů Audio Output (audio výstup).....25

Připojení konektorů AV1 / 2 / 4 Scart.... 25

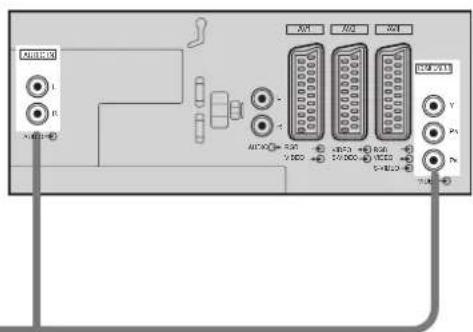

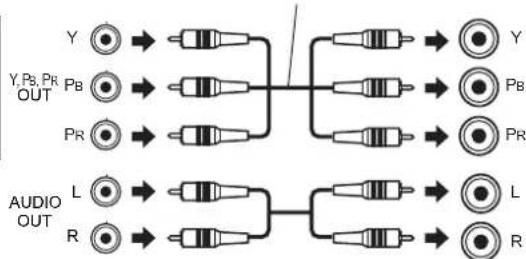

Připojení vstupních konektorů komponent ..... 25

Problémy a jejich náprava 26

Údržba....27

Informace o konektoru Scart a S-video 27

Technické údaje 28

Příslušenství

Zkontrolujte, zda-li jste obdrželi všechny zobrazené položky

Návod k obsluze

□ Dálkový ovladač (EUR7651090)

□ Baterie pro dálkový ovladač (2 × velikost R6 (UM3))

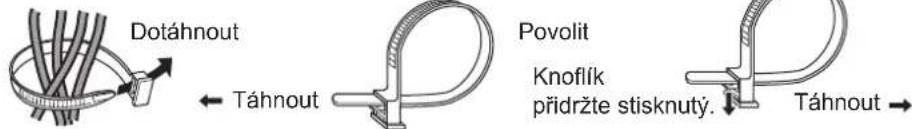

Svorka

□ Celoevropská záruka

Bezpečnostní upozornění

- Tento televizor je konstruován na napájení stříd. proudem 220-240 V, 50 / 60 Hz.

- Abyste zabránili poškození s možným následkem úrazu el. proudem nebo požáru, nevystavujte tento televizor dešti nebo nadměrné vlhkosti. Tento televizor nesmí být vystaven kapající nebo střikající vodě. Nádoby s vodou jako jsou např. vázy nesmí být na tento televizor umistovány.

- Nepotřebné drobné součástky a další předměty ukládejte mimo dosah malých dětí. Děti mohou tyto předměty nedopatřením spolknout. Budťe také opatrní pokud jde o obalové materiály a plastové sáčky nebo fólie.

• POZOR: VYSOKÉ NAPĚTÍ!!!

Nesundávejte zadní kryt, protože tím obnažíte součásti pod napětím. Uvnitř nenaleznete žádné součásti, které byste mohli opravit.

Zajistěte si snadný přístup k zástrčce kabelu napájení.

• TV hry / domácí počítače

Intenzivní používání televizních her nebo domácích počítačů s kterýmkoliv televizore může způsobit vznik "stínu" na obrazovce. Vznik tohoto jevu na LCD panelu lze omezit dodržováním následujících bodů:

- Snižte jas a kontrast na minimální úroveň.

- Vyhýbejte se dlouhodobému zobrazování statického obrazu, což může mít za následek vznik stálých "duchů" obrazu na obrazovce LCD televizoru.

- Mezi příklady statických obrazů patří videohry, počítačové obrazy, teletext a obrazy v režimu 4:3.

- Tento typ poškození LCD panelu nepatří mezi poškození vzniklé při běžném používání a nevztahuje se na něj záruka fi rmy Panasonic.

- Vypínač Zapnuto / Vypnuto na tomto modelu zcela neodpojuje televizor od sítě. Při připojování nebo odpojování jakýchkoli kabelů nebo v případě, že nebudete televizor po delší dobu používat, odpojte síťový přívod televizoru od sítě.

Poznámka:

Pokud televizor není vypnut poté, co TV stanice přestane vysílat, televizor se automaticky přepne po 30 minutách do režimu pohotovosti. Tato funkce nepracuje, je-li televizor v režimu AV.

- Údržba skříňky a LCD panelu

Odpojte sitový prívod televizoru od sitě. Skříňka a LCD panel lze čistit měkkým hadříkem navlhčeným ve slabém saponátovém roztoku. Nepoužívejte rozpouštědla obsahujićí benzol nebo petrolei.

- Při nízké teplotě okolí může určitou dobu trvat, než dosáhne obraz běžného jasu, toto není závada. (Běžný jas je dosažen během několika okamžiků.)

- Správná ventilace je nezbytná, aby nedošlo k selhání elektrických komponentů. Doporučuje se ponechat mezeru 10 cm okolo celého televizoru, i když je umístěn např, ve skříni nebo mezi policemi.

- Nevystavujte televizor prímému slunečnímu svitu nebo jiným zdrojům tepla. Aby nedošlo ke vzniku požáru, nepokládejte na televizor nebo do jeho blízkosti žádný otevřený oheň.

- Nesmí být bráněno ventilaci zakrýváním ventilačních otvorů předměty jako jsou např. noviny, ubrusy a závěsy.

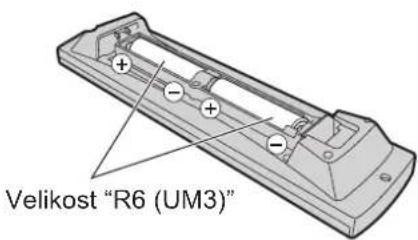

Vkládání baterií do dálkového ovladače

1

Zatáhněte a podržte háček a poté otevřete kryt baterií.

②

Zasuňte zpět kryt baterií.

• Zajistěte vložení baterií správným směrem.

• Nemíchejte staré a nové baterie. Neprodleně vyjměte staré vybité baterie.

• Nemícheite baterie různých typů např. alkalické a zinkouhlíkové a nepoužíveite akumulátory (Ni-Cd)

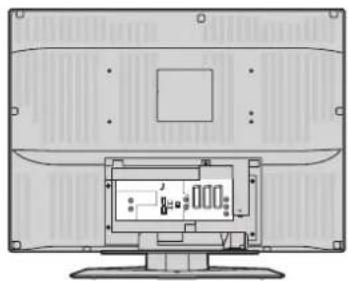

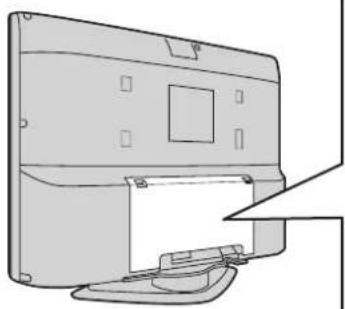

Sejmutí a nasazení krytu kabelu

1. Stlačte háčky a táhněte kryt směrem k sobě, abyste odpojili záklopy (na 3 bodech).

2. Pomalu vytáhněte kryt směrem dolů.

3. Vložte záklopy (na 3 bodech) na dolní straně krytu.

4. Zatlačte kryt až háčky zacvaknou.

Poznámka:

Abyste se vyhnuli rušení obrazu, nedávejte dohromady RF kabel a sit'ový přívod.

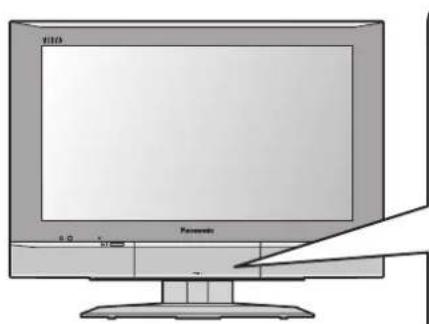

Otevření čelního krytu

Zvedněte dolní část dvířek označenou "PULL".

Používání LCD stojanu

Nastavte LCD panel na požadovaný úhel.

LCD panel lze nastavit v následujících směrech:

20^

vpravo

20^

vlevo

Průvodce rychlým startem

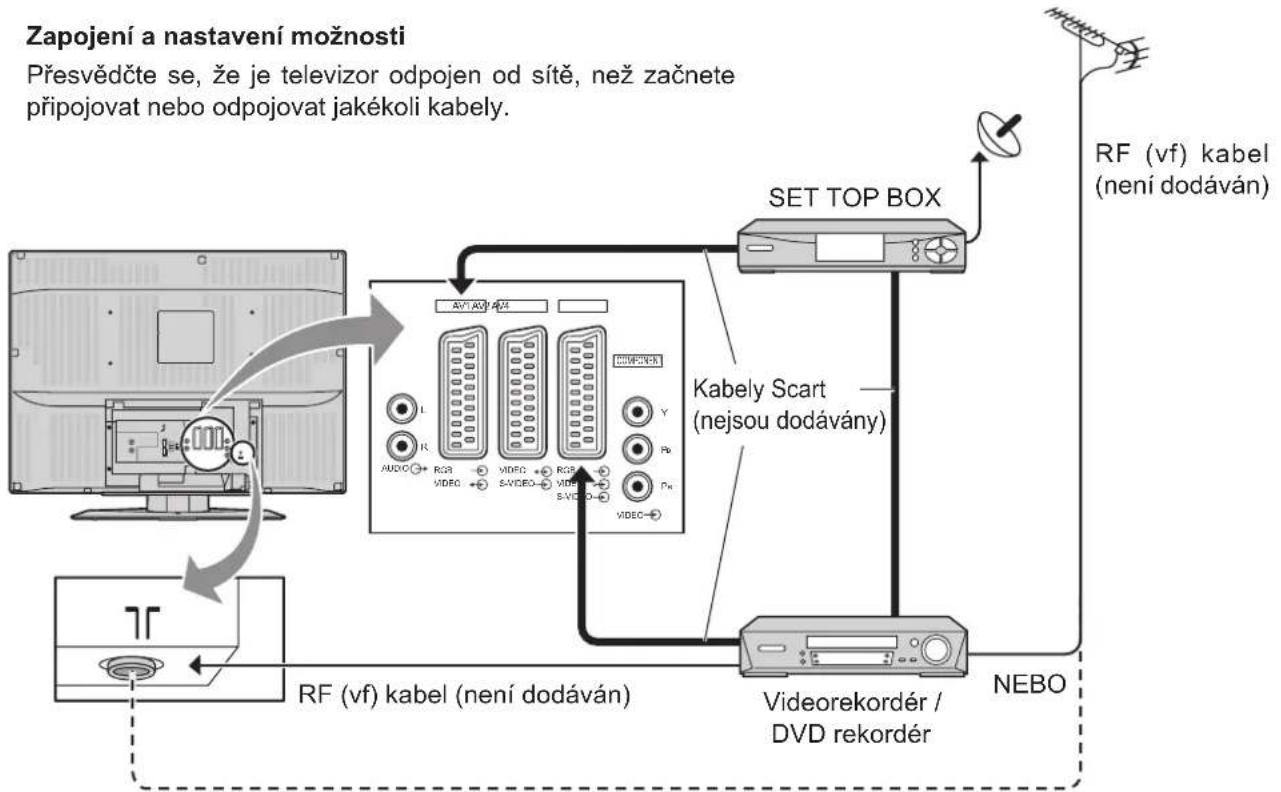

Zapojení a nastavení možnosti

Přesvědčte se, že je televizor odpojen od sítě, než začnete připojovat nebo odpojovat jakékoli kabely.


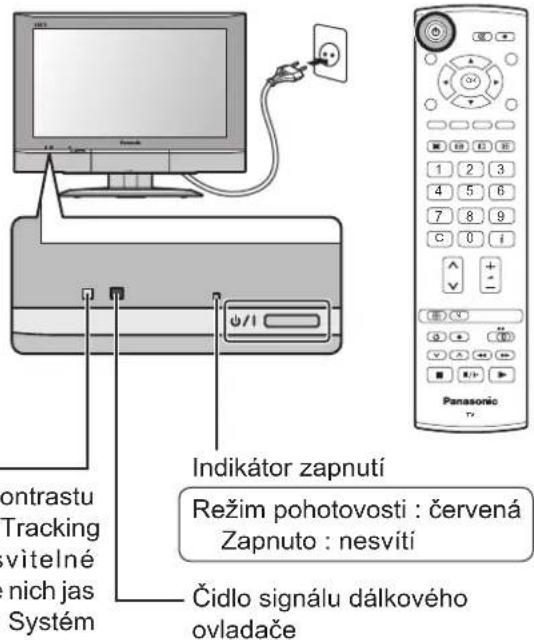

Napojte anténu a připojte doplňková zařízení.

Připojte síťový přívod k síti.

Stiskněte přepínač [ð/1] na televizoru, abyste jej zapnuli.

Abyste přepnuli televizor do režimu pohotovosti, stiskněte tlačitko 📍 na dálkovém ovladači. Pokud byl televizor v režimu pohotovosti, lze jej opět zapnout tlačitkem 📍.

Poznámka:

Tento televizor bude stále odebírat malé množství elektrické energie, pokud bude připojen k síti.

Snímač C.A.T.S.

Systém automatického sledování kontrastu LCD C.A.T.S. (Contrast Automatic Tracking System) automaticky sleduje svitelné podmínky prostøedí a upravuje podle nich jas a gradaci. Tím optimalizuje kontrast. Systém C.A.T.S. je účinný, je li režim Mód zobrazení nastaven na Auto. Viz str. 9.

Průvodce rychlým startem

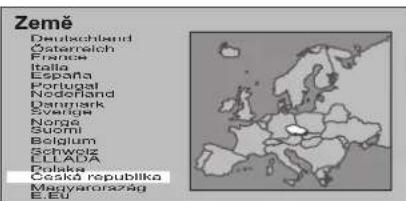

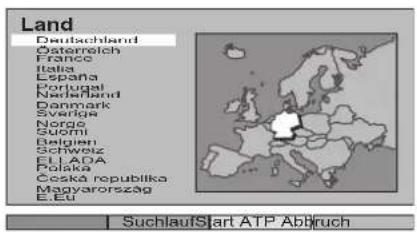

Zvolte Vaši zemi.

Pro Belgii, Švícarsko a E.Eu zvolte požadovaný jazyk.

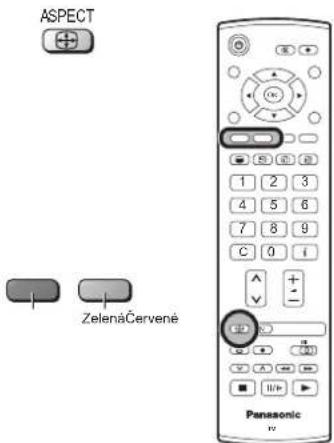

Chcete-li provést manuální ladění, stiskněte Zelené tlačítko.

Viz str. 16.

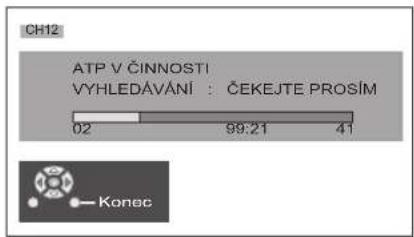

Stisknutím Červeného tlačítka spustíte Automatické ladění.

Spustí se Automatické ladění, stanice budou nalezeny a uloženy.

Pokud je ke správnému konektoru Scart připojeno kompatibilní záznamové zařízení, budou programová data do zařízení načtena přes Q-Link.

Viz str. 17.

Zelená

Červené

Načítání dat z televizoru do videorekordéru nebo DVD rekordéru

Pokud bylo před započetím kroku 2 ke konektoru Scart připojeno záznamové zařízení s funkcí "Q-Link", "NEXTVIEWLINK" nebo s jinou kompatibilní funkcí, budou programová data načtena do tohoto zařízení.

PROBÍHÁ NAHRÁVÁNÍ

ČEKEJTE PROSÍM

PROGRAM:63

Dálk. ovl. - není k dispzici

Předvolby budou načteny do záznamového zařízení ve stejném pořadí, jak byly uloženy v televizoru. Viz str. 17.

Ne všechny videorekordéry / DVD rekordéry podporují toto načítání programových dat, u některých je třeba provést manuální spuštění.

Viz návod k obsluze záznamového zařízení.

Pokud bylo připojeno jiné záznamové zařízení, než je popsáno výše, operace načitání dat neproběhne.

Poznámky:

• Pokud záznamové zařízení neakceptovalo data pro načtení z televizoru, bude třeba vybrat možnost načítání ze systému menu záznamového zařízení. Viz návod k obsluze záznamového zařízení.
• Pokud Q-Link nepracuje správně zkontrolujte následující: Připojení kabelu Scart ke konektoru Scart u televizoru, AV2 nebo AV4 a správné nastavení v menu. Připojení kabelu Scart ke kompatibilnímu (Q-Link, NEXTVIEWLINK nebo podobná technologie) konektoru Scart u záznamového zařízení.

Použití "plně obsazeného" typu kabelu Skart.

- Další informace o funkci Q-Link a připojování zařízení viz str. 17, 25, 27.

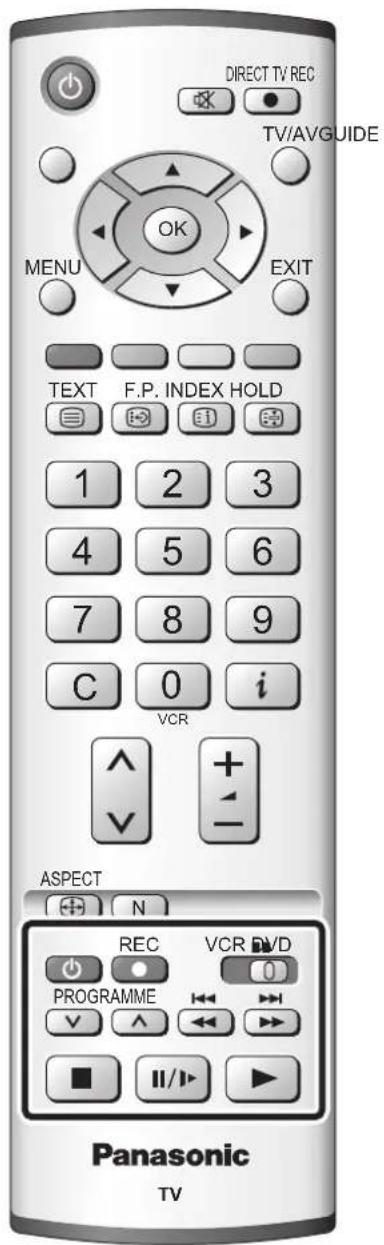

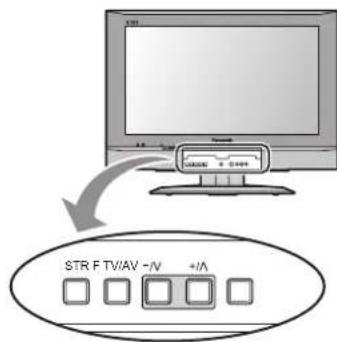

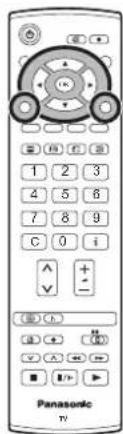

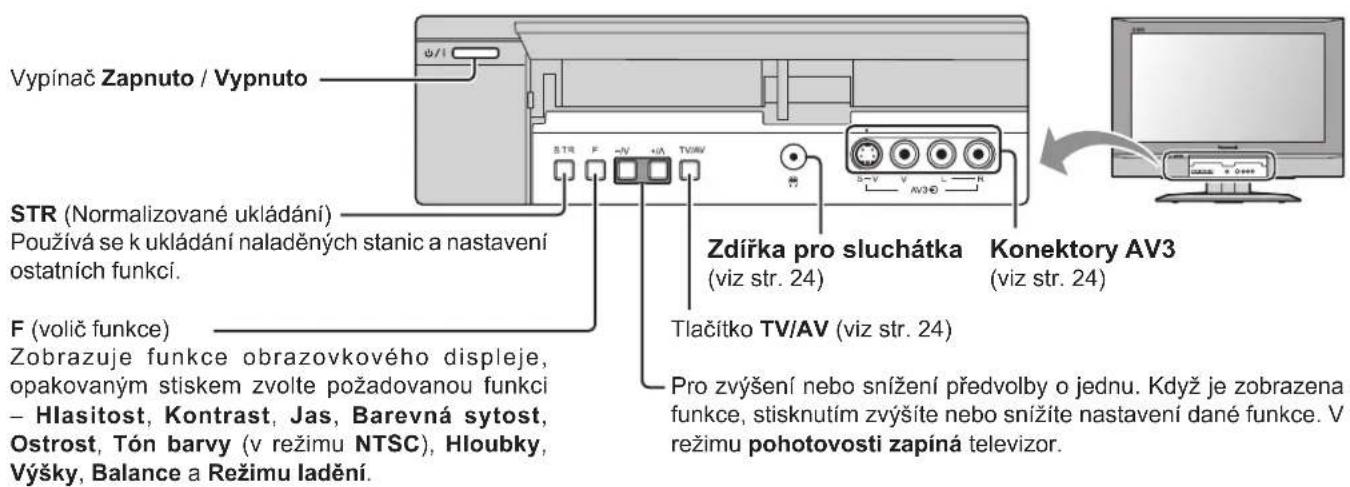

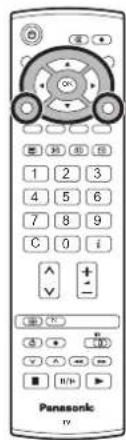

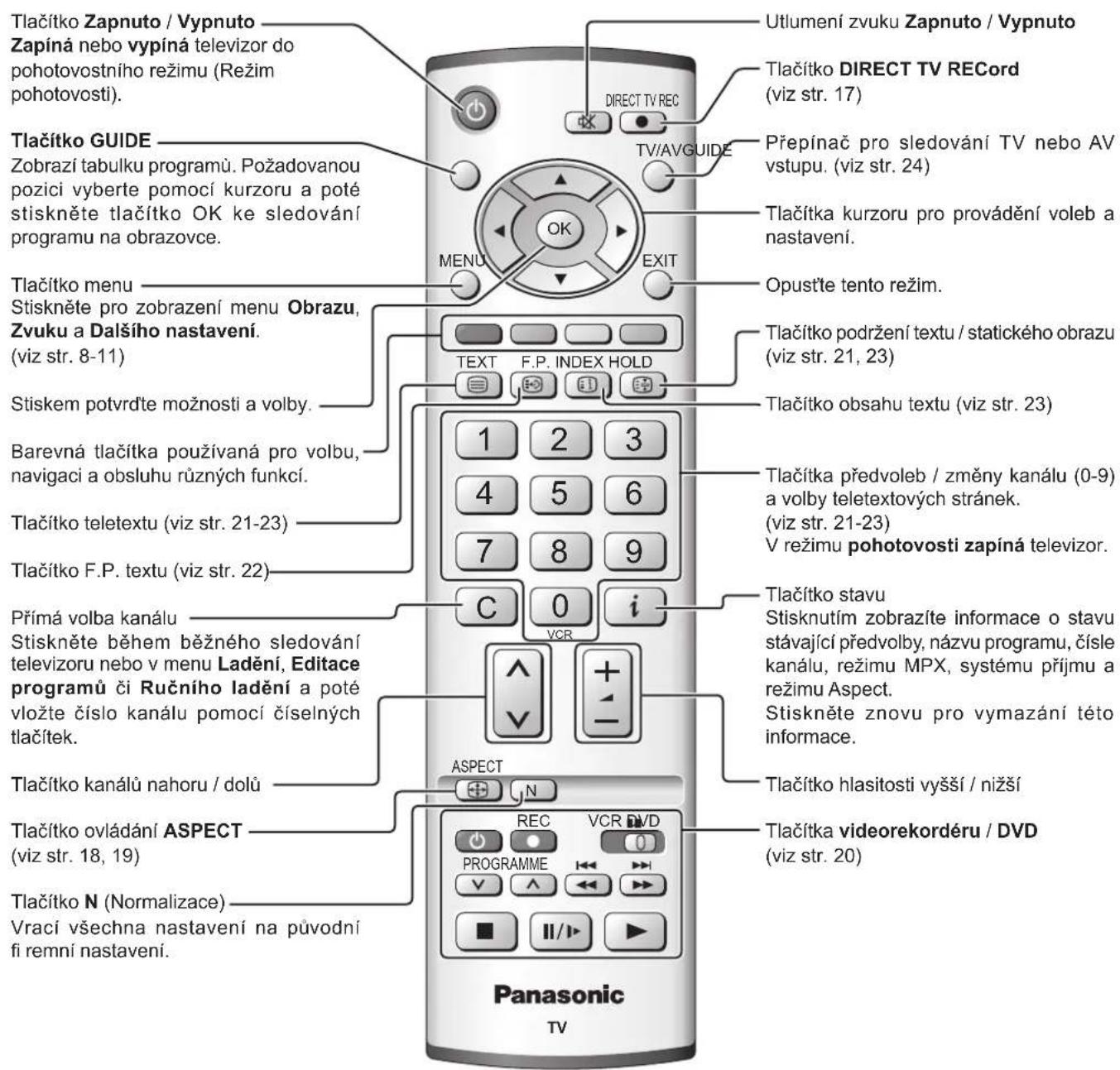

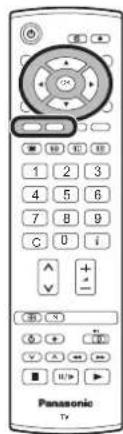

Základní ovladače: čelní panel a dálkový ovladač

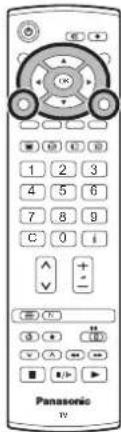

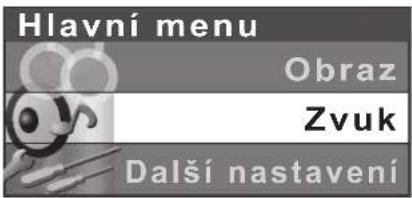

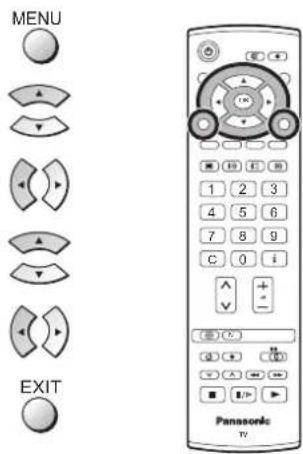

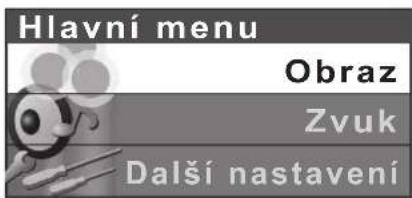

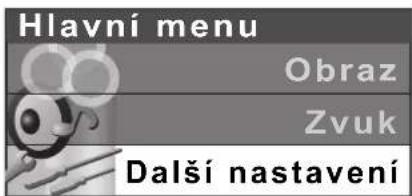

Používání obrazovkových displejů

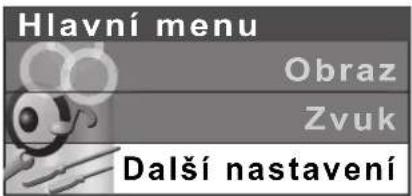

Mnoho funkcí tohoto televizoru je k dispozici přes menu obrazovkového displeje. Pro zobrazení a nastavení jednotlivých funkcí použijte dálkového ovladače, jak je ukázáno níže.

Tlačítko MENU se používá pro otevření hlavního menu a také pro návrat do předchozího menu.

Tlačítka kurzoru nahoru a dolů se používají pro přesun kurzoru a volbu menu.

Tlačitka vlevo a vpravo jsou používána pro dosažení požadovaného menu, nastavení úrovně nebo pro volbu z několika možností.

Tlačítko OK je používáno u mnoha funkcí pro uložení provedeného nastavení nebo nastavených voleb.

Tlačitko EXIT je používáno k opuštění systému menu a k návratu na běžné sledování televize.

Kdykoli je na televizoru zobrazeno menu, je také zobrazeno okénko obrazovkové nápovědy. Toto okénko nápovědy ukazuje, která tlačítka jsou na dálkovém ovladači používána k pohybu po zobrazeném menu; funkce tlačítek viz výše.

Poznámka:

Okénko nápovědy není z důvodu omezeného místa ukázáno u obrázků menu v tomto návodu k obsluze.

Okénko obrazovkové nápovědy

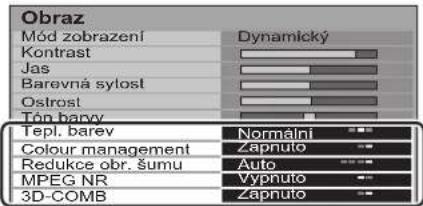

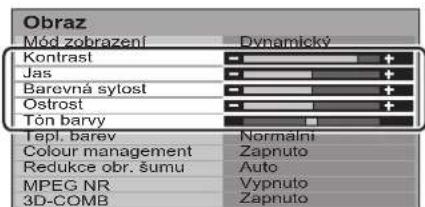

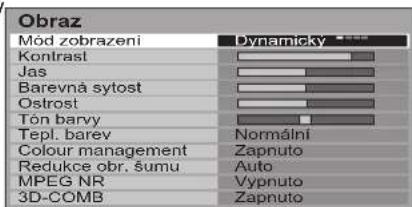

Obraz

Stiskněte tlačítko MENU.

Přesuňte a zvolte Obraz.

Vstupte do Obrazu.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačitka EXIT se kdykoli vrátíte zpět ke sledování televize.

Mód zobrazení

Menu Módu zobrazení Vám umožňuje volbu čtyři různých nastavení - Dynamického, Normálního, Kina a Auto.

Každé nastavení Módu zobrazení, Kontrast, Jas, Barevná sytost, Ostrost, Tón barvy (pouze u NTSC), Tepl.barev, Colour management, Redukce obr. šumu a MPEG NR lze nastavit a nastavení uložit dle Vašich specifi ckých potřeb. (např. můžete požadovat jiné nastavení pro sledování sportu, fi lmů, zpráv atd.)

Změny u kteréhokoli nastavení v Módu zobrazení ovlivní všechny zdroje signálu: RF, AV1, AV2, AV3, AV4 a COMPONENT. Změny jsou automaticky ukládány.

Všechny čtyří módy zahrnují automatické vylepšování vstupujícího obrazu na základě analýzy a zpracování tohoto obrazu.

Kontrast, Jas, Barevná sytost, Ostrost

Zvyšte nebo snižte úroveň nastavení těchto voleb dle Vaší preference.

Tón barvy

U zdroje signálu NTSC připojeného na televizor lze nastavit obraz dle Vaší chuti.

Tepl. barev Umožňuje nastavit celkový barevný odstín obrazu.

Zvolte mezi Chlad. barvy, Normální a Teplé barvy.

Colour management Umožňuje automatické nastavení živých barev.

Redukce obr.

Automaticky redukuje nežádoucí rušení obrazu.

šumu

Tato možnost není dostupná při vstupu signálu HD.

MPEG NR Redukuje rušení MPEG.

Umožòuje volit mezi možnostmi Vypnuto, Min, Mid a Max.

Tato funkce je účinná pro redukci rušení digitálních bloků při sledování DVD, VCD nebo digitálního vysílání. Efekt se bude měnit v závislosti na scéně a obrazu.

MPEG: Technologie stlačení dat obrazu používaná u DVD, VCD nebo digitálního vysílání.

3D-COMB

Občas při sledování statického nebo zpomaleného obrazu se může objevit barevný vzor. Nastavte 3D-COMB na Zapnuto pro zobrazení ostřejšího obrazu a přesnějších barev. Zobrazí se pouze při příjmu PAL nebo NTSC signálů.

Nezobrazuje se při vstupním režimu RGB Video, S-Video a komponentní video.

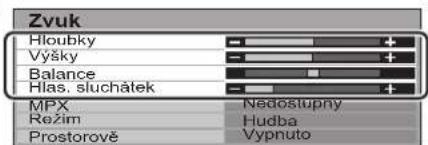

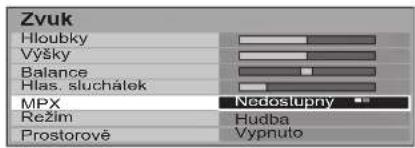

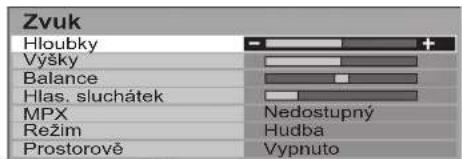

Zvuk

Stiskněte tlačítko MENU.

Přesuňte a zvolte Zvuk.

Vstupte do Zvuku.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

Stiskem tlačítka OK po nastavení funkce uložíte nastavení jako základní (dojde k přemazání fi remního nastavení).

MENU

Hloubky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete nižší, hlubší zvukový výstup.

Výšky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete ostřejší, vyšší zvukový výstup.

Balance Nastavuje úroveň zvuku mezi pravým a levým reproduktorem tak, aby zvuk odpovídal místu poslechu.

Hlas. sluchátek Lze nastavit nezávisle na reproduktorech televizoru tak, aby si každý mohl pro sebe nastavit příjemnou úroveň hlasitosti.

MPX Obvykle nastaveno na Stereo pro poskytnutí nejlepší reprodukce, avšak je-li přijem špatný nebo vysílání není ve stereo, přepněte na Mono. Lze zvolit Mono (M1) a (M2), pokud je přenášen monofonní signál.

Režim Kvalitu zvuku při sledování hudební scény nebo dramatu lze vylepšit zvolením vhodného režimu Hudby nebo Řeči.

Prostorově Režim Prostorově poskytuje dynamický posilovač, který stimuluje vylepšené prostorové efekty.

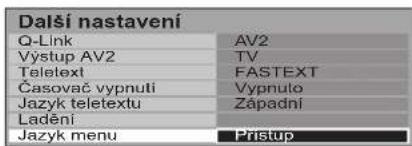

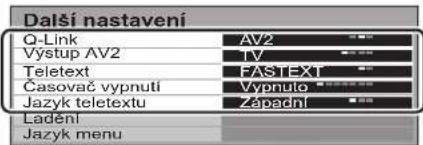

Další nastavení

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačitka EXIT se kdykoli vrátíte zpět ke sledování televize.

MENU

Q-Link

Umožňuje zvolení AV vstupu, který bude použit pro datovou komunikaci mezi televizorem a kompatibilním záznamovým zařízením. Zvolte mezi Vypnuto, AV2 a AV4. Viz str. 17.

Výstup AV2 / AV4

Nabízí volbu prénášení signálu na konektor Scart zvolený ve funkci Q-Link. Lze zvolit výstup stávající TV predvolby na AV1 / AV2 / AV3 / AV4 nebo Monitor - obraz je zobrazen na obrazovce.

Teletext

Umožňuje volbu mezi režimem FASTEXT a Seznam. Viz str. 21-23.

Časovač vypnutí

Vypíná televizor za nastavený čas, který lze zvolit mezi 0 a 90 minutami v 15 minutových intervalech.

Jazyk teletextu

Zvolte skupinu znaků tak, aby všechny potřebné znaky pro text na teletextových stránkách byly k dispozici (např. cyrilické znaky atd).

Jazyk režimu

Západní : angličtina, francouzština, němčina, řečtina, italština, španělština, švédština, turečtina

Východní1: čeština, angličtina, estonština, litevština, rumunština, ruština, ukrajinština

Východní2: čeština, angličtina, němčina, maďarština, litevština, polština, rumunština

Ladění

Poskytuje přístup k mnoha funkcím včetně Editace programů a Automatického ladění. Viz str. 12-16.

Jazyk menu

Při první instalaci televizoru je nastaven jazyk na displeji dle Vaší volby země. Jazyk menu Vám umožňuje změnit jazyk obrazovkového displeje.

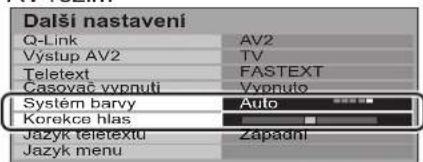

Systém barvy

Během režimu AV je zobrazen Systém barvy. Viz str. 12.

Korekce hlas

Během režimu AV je zobrazena Korekce hlasitosti. U každého režimu AV Ize nastavit úroveň hlasitosti. Úroveň hlasitosti je uložena do paměti.

AV režim

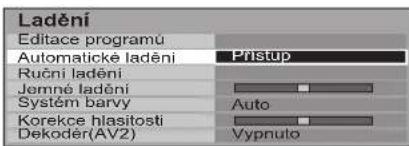

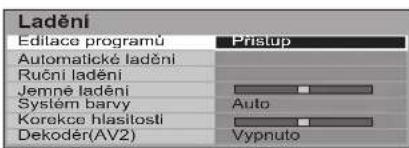

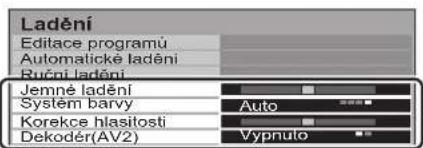

Ladění – Přehled

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte se na požadovanou položku menu.

Nastavte zvolenou položku nebo vstupte do zvoleného menu.

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

Stiskem tlačítka OK po nastavení funkce uložite nastavení jako základní (dojde k přemazání fi remního nastavení).

Editace programů Použijte pro specifickou úpravu Vašich programových nastavení (např. přidávání a mazání předvoleb). Viz str. 13, 14.

Automatické ladění Umožňuje automaticky přeladit televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice. Viz str. 15.

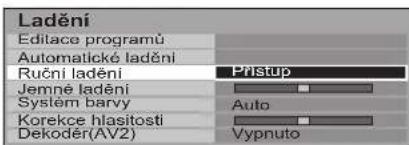

Ruční ladění Umožňuje ruční ladění jednotlivých predvoleb. Viz str. 16.

Jemné ladění Použijte pro provedení malých změn kmitočtu naladěné stanice (používá se např. když počasí ovlivňuje kvalitu příjmu programu).

Systém barvy Umožňuje nastavení správné normy přenosu pro vysílaný signál.

Korekce hlasitosti Umožňuje Vám nastavit úroveň hlasitosti jednotlivých stanic. Použijte tuto funkci pokud se hlasitost mezi stanicemi podstatně liší. Nastavení hlasitosti stanice tak, aby byla na stejné úrovni jako ostatní, Vás zbaví nutnosti přestavovat hlasitost při každé změně kanál.

Dekodér Tato volba je používána, když je dekodér připojen přes AV2 / AV4. Uložte toto nastavení jako zapnuté, aby pokaždé při zvolení této předvolby byl TV software nastaven ke zpracování dekódované informace (toto je důležité, když je Váš dekodér připojen k AV2 / AV4 přes zařízení s funkcí Q-Link).

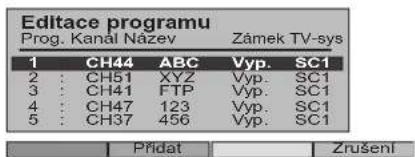

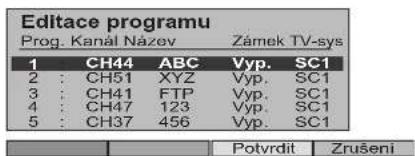

Ladění – Editace programů

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte a zvolte Editaci programů.

Vstupte do Editace programů.

Přesuňte se na zvolenou předvolbu (např. Prog. 3).

Provedte požadovanou změnu např. posunutí programového kanálu (viz odpovídající postup níže).

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

Stiskem tlačítka OK po nastavení funkce uložíte dané nastavení.

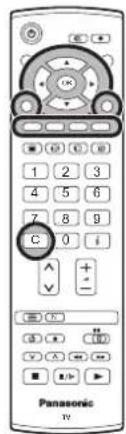

Přidání / vymazání programového kanálu

Přesuňte kurzor na program, který chcete vymazat nebo přidat.

Stiskněte Zelené tlačítko pro přidání programového kanálu do předvolby nebo Červené tlačítko pro jeho vymazání.

Stiskněte stejné tlačítko ještě jednou pro potvrzení Vašeho rozhodnutí.

Posunutí programového kanálu

Přesuňte kurzor na program, který chcete posunout.

Stiskněte Žluté tlačítko.

Zvolte novou předvolbu pro programový kanál.

Stiskněte Žluté tlačítko znovu pro potvrzení Vaší volby.

Naladění programového kanálu

Přesuňte se na sloupec Kanál.

Zvyšte nebo snižte číslo programového kanálu (po provedení změny se televizor přeladí na nové číslo) nebo použijte tlačítko C pro Přímý vstup do kanálu. Viz str. 7.

Stiskněte OK pro uložení této změny.

Ladění – Editace programů

Přejmenování programového kanálu

Přesuňte se na sloupec Název.

Zvolte nový znak. Okénko u dolního okraje obrazovky ukazuje právě zvolený znak.

Přesuňte se na další místo v názvu.

Pokračujte obdobně až do konce.

Stiskněte OK pro uložení nového názvu.

Uzamčení programového kanálu

Lze uzamknout programový kanál a zamezit tak k němu přístup.

Přesuňte se na sloupec Zámek.

Vyberte mezi Zap. nebo Vyp..

Stiskněte OK pro uložení nové změny.

Poznámka:

Když je předvolba uzamčena, není k dispozici Přímý vstup do kanálu pomocí tlačítka C a číselných tlačítek na dálkovém ovladači.

Změna zvukového systému pro kanál

Lze změnit zvukový systém používaný pro programový kanál.

Přesuňte se na sloupec TV-sys.

Zvolte požadovaný systém:

SC1 : PAL B, G, H / SECAM B, G

SC2 : PAL I

SC3 : PAL D, K / SECAM D, K

F : SECAM L / L'

Stiskněte OK pro uložení nové změny.

Kopírování programových informací na záznamové zařízení

Programové informace lze kopírovat na kompatibilní záznamové zařízení, které je připojeno k AV2 / AV4. Informace o zapojení viz str. 25.

Stiskněte Modré tlačítko.

Programová data budou nyní poslána na záznamové(á) zařizení. Toto může několik sekund trvat, v závislosti na počtu uložených stanic. Pokud se na obrazovce objeví zpráva "Feature not available" (Funkce není k dispozici), televizor není schopen poslat programové informace na záznamové(á) zařizení. Pro další informace se obraťte na návod k obsluze daného zařizení.

Poznámka:

Toto není k dispozici, když v menu Dalšího nastavení je Q-Link nastaveno na Vypnuto.

PROBÍHÁ NAHRÁVÁNÍ

ČEKEJTE PROSÍM

PROGRAM : 63

Dálk. ovl. - není k dispzici

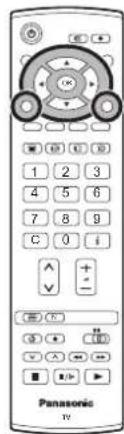

Ladění – Automatické ladění

Automatické ladění automaticky přeladuje Váš televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice.

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte a zvolte Automatické ladění.

Vstupte do položky Automatické ladění.

Stiskněte pro potvrzení startu.

Poznámky:

• Provedete-li další krok, budou všechna Vaše data vymazána (všechny stanice a jejich předvolby uložené v paměti Vašeho televizoru budou přemazány novým nastavením).
• Pokud proceduru ukončíte v tomto bodě a před ukončením Automatického ladění, nebudou uloženy žádné nové informace. Znovu spust'te proceduru Automatického ladění tak, aby byl televizor přeladěn.

Zvolte Vaši zem.

Stiskněte pro spuštění Automatického ladění.

Televizor nalezne, uloží a poté uspořádá Vaše místní stanice.

Pokud je přes konektor AV2 / AV4 připojeno kompatibilní záznamové zařízení, programová data budou poslána do zařízení přes Q-Link. Viz str. 17.

Jakmile je operace ukončena televizor zobrazí program uložený na předvolbě 1.

Stiskněte tlačítko EXIT kdykoli, pro vrácení se ke sledování televizoru (přečtěte si prosím Poznámky u výše uvedené procedury).

UPOZORNĚNÍ!

Opětovné spuštění ATP vymaze údaje o naladěných programech a naladí přístroj znovu na kmitočty přijimaných vysilačů

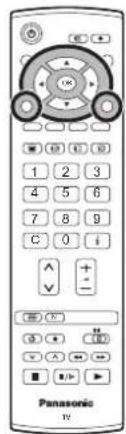

Ladění – Ruční ladění

Tato funkce umožnuje přeladit jednotlivé předvolby:

Stiskněte tlačítko MENU.

Přesuňte a zvolte Další nastavení.

Vstupte do Další nastavení.

Přesuňte a zvolte Ladění.

Vstupte do Ladění.

Přesuňte a zvolte Ruční ladění.

Vstupte do položky Ruční ladění.

Zvolte předvolbu k přeladění.

Opakovaně stiskněte až naleznete požadovanou stanici.

Když naleznete požadovanou stanici, stiskněte tlačítko OK pro uložení.

Předvolba bude blikat.

Stiskem tlačítka EXIT se kdykoli vrátíte zpět ke sledování televize.

Poznámka:

Pokud je Váš videorekordér připojen k tomuto televizoru pouze pomocí RF kabelu, zvolte předvolbu "0" pro naladění signálu videorekordéru.

Ruční ladění (přes čelní panel)

Pro naladění individuálních předvoleb lze také použít tlačítka na ovládacím panelu, který je úmístěn na čelní straně Vašeho televizoru:

Stiskněte tlačitko F až dosáhnete Režimu ladění.

Stiskněte tlačitko -N nebo +N pro vstup do Režimu ladění.

Stiskněte tlačítko TV/AV mezi položkami Změna programu, Vyhledávání a Změna TV systému.

Stiskněte tlačít -N nebo +N pro změnu předvolby nebo spuštění vyhledávání.

Když je nalezena požadovaná stanice, stiskněte tlačítko STR pro uložení.

Předvolba bude blikat.

Zopakujte výše uvedený postup pro naladění dalších předvoleb.

Stiskem tlačitka F se kdykoli vrátíte zpět ke sledování televize.

Q-Link

Funkce Q-Link umožňuje televizoru komunikovat s kompatibilním videorekordérem nebo DVD rekordérem.

Aby komunikace Q-Link pracovala, musí být televizor připojen k záznamovému zařízení s logem "Q-Link", "NEXTVIEWLINK", "DATALOGIC", "Easy Link", "Megalogic" nebo "SMARTLINK" pomocí "plně obsazeného" kabelu Scart a to mezi konektorem AV2 / AV4 na televizoru a odpovídajícím konektorem na Vašem videorekordéru nebo DVD rekordéru. Připojení k odpovídajícímu Scart konektoru na záznamovém zařízení, viz návod k obsluze daného zařízení.

Při použití zařízení s technologií "NEXTVIEWLINK" jsou k dispozici následující funkce:

Načítání předvoleb

Toto umožňuje načtení pořadí programů z televizoru do záznamového zařízení, což napomáhá ke správnému provedení záznamu; existuje několik způsobů jak tuto operaci provést:

1. Během instalace, jak je vysvětleno na začátku kapitoly "Průvodce rychlým startem" na str. 5, 6.
2. Spuštěním Automatického ladění z menu Ladění. Viz str. 12.
3. Spuštěním načítání předvoleb ze záznamového zařízení, viz návod k obsluze záznamového zařízení.

Co vidíte, to zaznamenáváte (PŘÍMÍ ZÁZNAM Z TELEVIZORU)

Tato funkce umožňuje okamžitý záznam programu právě zobrazeného na TV obrazovce pomocí záznamového zařízení připojeného ke konektoru Scart, který lze zvolit pomocí funkce "Q-Link". Viz str. 11.

Stiskněte tlačítko DIRECT TV REC na dálkovém ovladači.

DIRECT TV REC

Pokud je záznamové zařízení v režimu pohotovosti s vloženým použitelným záznamovým médiem, automaticky se při stisknutí tlačítka DIRECT TV REC zapne.

Pokud je zařízení "Q-Link" připojeno, objeví se na TV obrazovce zpráva informující o zaznamenávaném programu nebo o tom, že nelze záznam provést. Některá zařízení kompatibilní s funkcí "Q-Link" zobrazí tyto zprávy pouze tehdy, když jsou u videorekordéru na předvolbě "0" nebo v režimu AV. Viz návod k obsluze daného zařízení.

Pokračující záznam

Záznamové zařízení nahrává programový signál ze svého vlastního tuneru. Chcete-li, lze televizor vypnout a ponechat záznam zařízení v chodu.

Neprobíhá záznam – zkontrolujte pásek nebo disk

Pásek nebo disk může být "chráněn proti záznamu", není vložen nebo je poškozen. Zařízení už může být v režimu záznamu. Viz návod k obsluze daného zařízení.

Následující jsou další hlavní možné funkce při použití "Q-Link" zařízení:

Následující funkce jsou k dispozici pouze u zařízení připojeného ke Scart konektoru, který byl zvolen pomocí "Q-Link". Viz str. 11.

Automatické zapnutí TV / Záznamového zařízení

Vložíte-li do záznamového zařízení již nahrané médium a stisknete tlačítko Play, zatímco je televizor v režimu "pohotovosti", televizor se automaticky zapne a zvolí správný AV vstup tak, abyste mohli sledovat obsah média.

Automatické vypnutí záznamového zařízení

Když je televizoru vypnut do režimu "pohotovosti", dojde také k vypnutí záznamového zařízení do režimu "pohotovosti", pokud není vloženo žádné médium nebo je médium vloženo, avšak zaříjení je právě v režimu "převíjení" či "zastavení". Pokud právě videorekordér přetáčí pásek, vypne se do režimu "pohotovosti" až po přetočení pásku.

Zobrazení obrazu záznamového zařízení

Pokud je televizor v režimu pohotovosti a záznamové zařízení odešle menu k zobrazení na TV obrazovce (např. hlavní menu), televizor se automaticky zapne a menu se zobrazí.

Tento televizor bude komunikovat také s dalšími záznamovými zařízeními, které mají následující logo:

• "DATA LOGIC" (obchodní značka firmy Metz Corporation) • "Megalogic" (obchodní značka firmy Grundig Corporation)
- "Easy Link" (obchodní značka firmy Philips Corporation) - "SMARTLINK" (obchodní značka firmy Sony Corporation)

Důležitá poznámka:

Některá záznamová zařízení nemusí podporovat všechny nebo některé výše uvedené funkce. Viz návod k obsluze záznamového zařízení.

Pokud funkce Q-Link nepracují, zkontrolujte zapojení a přesvědčte se, že kabel Scart je "plně obsazený" typ.

Ovládání poměru stran

Širokoúhlý televizor Vám umožní sledování obrazu v jeho optimální velikosti a v optimálním poměru stran včetně širokoúhlého formátu kina.

Stiskněte opakovaně tlačítko ASPECT pro proběhnutí osmi volitelných poměrů stran:

Panasonic Auto, 16:9, 14:9, Střed, 4:3, Zoom1, Zoom2 a Zoom3

NEBO

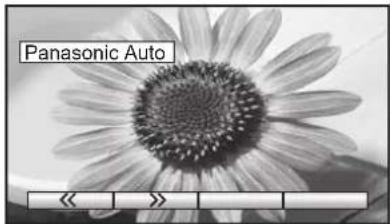

Stiskněte tlačítko ASPECT. Zatímco jsou zobrazeny klávesy obrazovkového voliče, použijte Červené nebo Zelené tlačítko pro přesun v jednom či druhém směru přes osm volitelných poměrů stran.

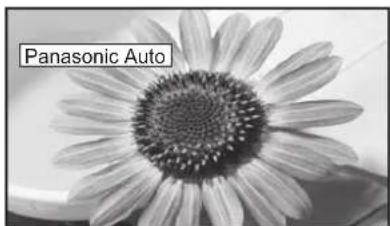

Panasonic Auto

Panasonic Auto určuje nejlepší poměr stran tak, aby byla obrazovka zaplněna. Toto je prováděno pomocí čtyř krokového procesu, kde se zjišťuje, je-li zobrazovaný obraz širokoúhlý.

Pokud Panasonic Auto detekuje signál širokoúhlého obrazu, přepíná na vhodný režim širokoúhlého obrazu. Pokud Panasonic Auto nedetekuje signál širokoúhlého obrazu, potom tento televizor vylepšuje obraz pro jeho optimální sledování.

Text na obrazovce indikuje jak Panasonic Auto určilo poměr stran k použití:

Panasonic Auto přepne na vhodný širokoúhlý poměr stran.

Pokud jsou detekovány černé pruhy nad a pod obrazem, zobrazí se vlevo nahoře "Panasonic Auto".

Panasonic Auto vybere nejlepší poměr a rozšíří obraz tak, aby zaplnil obrazovku. Tento proces může trvat několik minut v závislosti na tmavosti obrazu.

Dle Vaší preference lze také manuálně zvolit jednu z nabízených možností zobrazení v daném poměru stran.

Poznámky:

- Pokud dojde v režimu Panasonic Auto k problémům s velikostí zobrazení při přehrávání záznamu se širokoúhlým formátem na Vašem videorekordéru, je možné, že nastavení sledování stopy u Vašeho videorekordéru potřebuje upravit (detaily o nastavení naleznete v návodu k obsluze Vašeho videorekordéru).

- Poměry stran širokoúhlých filmů mohou být různé. Pokud jsou širší než standardní poměr 16:9, potom se může objevit na horní a dolní straně obrazovky černý pruh.

- Pokud je pomocí konektoru Scart detekován identifikační signál širokoúhlého obrazu (WSS) nebo řídící signál, objeví se v levém horním rohu obrazovky "WIDE" a následovně se změní i poměr stran obrazu na daný režim poměru stran.

Vlevo nahoře se na obrazovce objeví "WIDE" a Panasonic Auto přepne na odpovídající širokoúhlý poměr 16:9 nebo 14:9.

Vlevo nahoře se na obrazovce objeví "Panasonic Auto". Je zvolen nejlepší poměr a obraz rozšířen tak, aby zaplnil obrazovku.

Stiskněte tlačítko ASPECT a poté použijte Červené nebo Zelené tlačítko pro přesun v jednom či druhém směru přes osm volitelných poměrů stran.

Ovládání poměru stran

16:9

16:9 zobrazi skutečný 16:9 (nezkreslený) obraz bez deformace poměru stran.

14:9

14:9 zobrazí obraz 14:9 v jeho standardní velikosti 14:9 bez dalšího rozšiřování.

Střed

Použijte režim Střed pro rozšíření formátu 4:3 tak, aby pokrýval celou obrazovku (místo sledování obrazu s černými pruhy po levé a pravé straně).

Obraz 4:3 bude vodorovně rozšířen tak, aby pokryl celou obrazovku; toto je provedeno tak, že je roztáhnutí obrazu patrné pouze u levého a pravého okraje obrazovky.

4:3

4:3 zobrazí obraz 4:3 v jeho standardní velikosti 4:3 bez deformace poměru stran.

Zoom1

Zoom1 zobrazí obraz 16:9 letterbox nebo 4:3 bez deformace poměru stran.

Zoom2

Zoom2 zobrazí obraz 16:9 nezkreslený letterbox přes celou obrazovku bez deformace poměru stran.

Zoom3

Zoom3 zobrazí obraz formátu 21:9 letterbox přes celou obrazovku bez narušení poměru stran.

16:9 zobrazí obraz v jeho maximální velikosti, avšak s mírným protážením.

Dálkový ovladač je schopen ovládat některé funkce vybraných videorekordérů a DVD (Digital Versatile Disc) Panasonic. Některé videorekordéry a DVD mají jiné funkce; abyste zajistili kompatibilitu obrat'te se na návod k obsluze daného vybavení nebo se porad'te s prodejcem.

	Režim pohotovostiStiskněte pro přepnutí videorekordéru, DVD nebo DVD rekordéru do režimu pohotovosti.Stiskněte znovu pro opětovné zapnutí.
	Přepínač VCR / DVDPoužijte tento přepínač pro volbu ovládání DVD vybavení nebo videorekordéru.
	PřehráváníStiskem začnete přehrávat pásek nebo DVD.
	StopStiskem Stop zastavíte pásek nebo DVD.
	Přeskakování / Převíjení vpřed / Vyhledávání vpředVideorekordér:Stiskem provedete převíjení pásku vpřed. V režimu přehrávání provedete vyhledávání vpřed (Cue).DVD: Stiskněte jednou pro přeskočení na další stopu nebo titul.Stiskněte a přidržte k vyhledávání vpřed.
	Přeskakování / Převíjení vzad / Vyhledávání vzadVideorekordér:Stiskem provedete převíjení pásku vzad. V režimu přehrávání provedete vyhledávání vzad (Review).DVD: Stiskněte jednou pro přeskočení na předchozí stopu nebo titul.Stiskněte a přidržte k vyhledávání vzad.
	Pauza / Statický obrazStiskem při režimu přehrávání dojde k zastavení obrazu. Stiskněte znovu pro opětovné spuštění přehrávání.DVD: Stiskněte a přidržte ke zpomalenému přehrávání.
	Program nahoru / dolůStiskem se zvýší nebo sníží číslo předvolby o jednu.
	ZáznamStiskem tohoto tlačítka se spustí záznam.

Obsluha teletextu

• Funkce teletextu se mohou lišit v závislosti na vysílacích firmách a teletext je k dispozici pouze tehdy, když jej zvolený kanál vysílá.
• Stisknete-li tlačitko MENU, zatímco jste v režimu Teletextu, dojde k zobrazení funkce kontrastu pomoci modrého pruhu. Stisknutím pravého a levého tlačitka k ovládání kurzoru se nastavení mění podle požadavků uživatele.
• Stisknete-li tlačítko MENU, zatímco jste v režimu Teletextu, dojde k zobrazení voleb speciální funkce u dolního okraje obrazovky.
• Stisknete-li v režimu Teletext tlačítko Zvýšení / snížení hlasitosti, zobrazí se funkce hlasitosti se zeleným pruhem. Nastavení hlasitosti lze podle potřeby změnit stisknutím tlačítka ke zvýšení / snížení hlasitosti.

Co je to režim Seznam?

V režimu Seznam jsou zobrazeny čtyři různobarevné čísla stránek u dolního okraje obrazovky. Každé z těchto čísel lze změnit a uložit v paměti televizoru.

Co je to režim FASTEXT?

V režimu FASTEXT jsou zobrazena čtyři různobarevná témata u dolního okraje displeje. Pro získání více informací o jednom z těchto témat, stiskněte tlačitko odpovídající barvy. Toto umožňuje rychlý přístup k informacím o zobrazených tématech.

	TV / Režim teletextuStiskněte tlačítko TEXT pro přepnutí mezi stávajícím programem a teletextem.
	Volba stránkyStránky lze volit dvěma způsoby:a. Stisknutím tlačítka Nahoru / Dolů pro zvýšení nebo snížení čísla stránky o jednu.b. Vložením čísla stránky pomocí tlačítek 0 - 9 na dálkovém ovladači.
	Celkové / Horní strana / Dolní stranaStiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Zelené tlačítko.Stiskněte Zelené tlačítko znovu pro zvětšení DOLNÍ poloviny.Stiskněte znovu pro návrat na celkové zobrazení (FULL).
	OdkrytíStiskněte tlačítko MENU pro zobrazení speciálních funkcí a dále stiskněte Červené tlačítkopro odkrytí skrytých slov jako např. odpovědí na otázky z hádanek na stránkách.Stiskněte znovu pro ukrytí.
	Červené / Zelené / Žluté / Modré tlačítkoV režimu FASTEXT tyto tlačítka odpovídají různě zbarveným tématům.V režimu Seznam tyto tlačítka odpovídají různě zbarveným číslům stránek.
	Uložení SeznamuV režimu Seznam lze měnit čtyři daná čísla stránek (pouze předvolby 1 - 25).Pro změnu čísla stiskněte jedno z barevných tlačítek a vložte nové číslo stránky.Stiskněte a podržte OK, číslo stráky se změní na bílé, čímž se indikuje, že je stránka uložena.
	HOLDPro podržení teletextové stránky při prohlížení několikastránkové informace.Stiskněte znovu pro návrat na automatickou obnovu stránky.

Obsluha teletextu

V režimu News flash (Krátké zprávy) nelze změnit předvolbu, provádět aktualizaci či vstupovat na podstránky.

[IMAGE]	Oblíbená stránka (F.P.)Ukládá do paměti oblíbenou stránku pro okamžité zobrazení. Pro uložení takovéto stránky musí být televizor v režimu Seznam a nastaven na předvolbu 1 - 25.StiskněteModré tlačítko, zvolte číslo stránky a poté stiskněte a podržte tlačítkoOK.Číslo stráky je nyní uloženo.StiskněteF.P.pro vyvolání této stránky.
MENU[IMAGE]	Aktualizace displejeStiskněte tlačítkoMENUpro zobrazení speciálních funkcí a dále stiskněteŽlutétlačítko pro zobrazení TV obrazu, zatímco hledáte teletextovou stránku. Po nalezení stránky se zobrazi její číslo na obrazovce vlevo nahoře. StiskněteŽlutétlačítko pro zobrazení stránky.StiskněteTEXTznovu pro návrat na běžný TV režim.News Flash (Krátké zprávy)Když je zvolená stránka krátkých zpráv, stiskněteMENU,Žlutápro zobrazení TV obrazu.Když je provedena aktualizace, zobrazí se stránka na obrazovce.StiskněteŽlutétlačítko pro zobrazení News Flash.StiskněteTEXTpro návrat na běžný TV režim.AktualizaceStiskněteMENU,Žlutápro zobrazení aktualizované informace na určitých stránkách. Když je provedena aktualizace, zobrazí se číslo stránky na obrazovce vlevo nahoře.StiskněteŽlutétlačítko pro zobrazení dané stránky.StiskněteTEXTpro návrat na běžný TV režim.
	Zobrazování podstránekKdyž teletextová informace přesáhne jednu stránku, může automatickému přetáčení stránek chvíli trvat, než se dostane na Vámi požadovanou podstránku. Při nalezení podstránky je její číslo vždy zobrazeno na horním okraji stránky, takže jej můžete zvolit. Jak jsou postupně nalezeny další podstránky, je zobrazení na horním okraji stránky změněno tak, aby nabízelo nejnovější informaci o přenášených podstránkách.Při obsluze teletextu použijte následující postup pro otevření podstránek:Pokud požadovaná podstránka není ještě k dispozici, stiskněte tlačítkoMENU(pro zobrazení speciálních funkcí) následovanéŽlutýmtlačítkem pro zobrazení TV obrazu, zatímco čekáte na nalezení dalších podstránek. Nalezené podstránky budou zobrazeny přes horní okraj obrazovky.Když je požadovaná podstránka již k dispozici, stiskněteŽlutétlačítko pro návrat na teletextové stránky a poté použijte levé a pravé kurzorové tlačítko pro zvolení požadované podstránky.Poznámky:Pokud nechcete mít zobrazeny klávesy obrazovkového voliče na TV obraze, zatímco čekáte na nalezení vedlejší stránky, stiskněte tlačítkoMENU, abyste klávesy z obrazovky wymazali. Stiskněte znovu pro opětovné zobrazení kláves.Pokud jste vymazali klávesy speciální funkce z obrazovky a poté použili levé a pravé kurzorové tlačítko pro zvolení podstránky při stálém sledování TV obrazu, je třeba stisknout tlačítkoMENUa potéŽlutétlačítko pro opětovné zobrazení teletextové stránky.Pokud horní strana stránky ukazuje, že jsou podstránky stále přenášeny, avšak zobrazená stránka se nemění, potom “číslo podstránky” pouze ukazuje, že obsah stránky byl aktualizován; nejsou k dispozici žádné další podstránky.

Obsluha teletextu

		Víte-li případně, kterou podstránku požadujete, stiskněte tlačítko MENU (pro zobrazení speciálních funkcí) a poté Modré tlačítko; místo čísla stránky se objeví T****.Vložte požadované číslo podstránky, než T**** zmizí.Např. pro zvolení strany 6 vložte 0, 0, 0 a 6.Stiskněte Žluté tlačítko pro zobrazení TV obrazu, zatímco čekáte na nalezení dalších podstránek. Nalezené podstránky budou zobrazeny přes horní okraj obrazovky.Když je stránka k dispozici, stiskněte Žluté tlačítko pro její zobrazení. Bez ohledu na to, kolik bylo stránek nalezeno, se stiskem Žlutého tlačítka dostanete na požadovanou podstránku.Stiskněte TEXT pro návrat na běžný TV režim.
		ObsahV režimu FASTEXTStiskněte INDEX pro návrat na hlavní obsahovou stránku.V závislosti na přenášené informaci může být nutné toto tlačítko stisknout několikrát, abyste se dostali na hlavní obsahovou stránku.
		Obraz a textDvojím stisknutím tlačítka MENU se zobrazi speciální funkce. Poté lze levým nebo pravým tlačítkem ovládání kurzoru zapnout nebo vypnout zobrazení malého obrazu.Režim Obraz a text umožňuje současně sledovat aktuální program i teletext. Při používání této funkce ovládá dálkový ovladač stránku teletextu; přejete-li si změnit sledovaný program, stisknutím tlačítka TEXT se vraťte ke sledování samotného programu a poté můžete provést požadovanou změnu programu.

Statický obraz

Stiskněte tlačítko HOLD pro zastavení obrazu.

Stiskněte znovu toto tlačítko pro návrat ke sledování stávajícího programu.

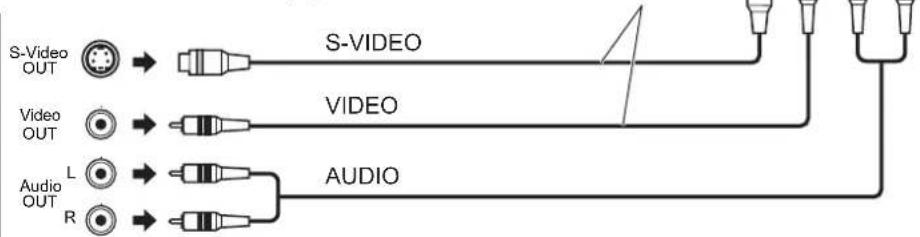

Zapojení Audio / Video

K tomuto televizoru lze připojit řadu dalšího vybavení. Následující stránky uvádějí podrobnosti ohledně připojení externího vybavení k čelnímu a zadnímu panelu televizoru.

Jakmile je Vaše vybavení připjeno, použijte následující postup pro zobrazení vstupu:

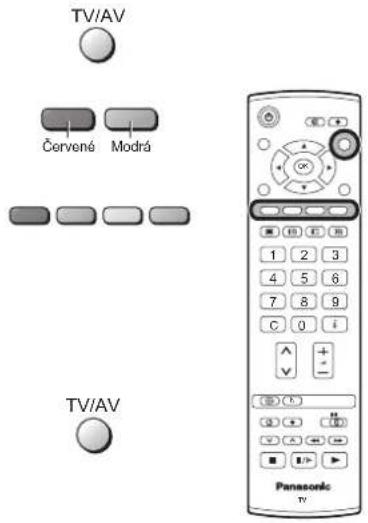

Stiskněte tlačítko TV/AV.

Jsou-li na obrazovce zobrazena tlačítka obrazovkového voliče, vyberte stránku stisknutím Červené nebo Modré tlačítka a poté stisknutím barevných tlačítek vyberte zdroj AV, který chcete sledovat.

Červená tlačítko : AV1 Scart konektor / Zadní strana

Zelená tlačitko : AV2 Video, Scart konektor S-Video / AV4 Video, Scart konektor S-Video

Žlutá tlačítko : Konektory AV3 Audio, Video, S-Video / Konektory komponentního videa

Modrá tlačítko : Další strana / -

Zobrazené klávesy obrazovkového voliče za několik sekund zmizí. Chcete-li zvolit vstup, zatímco klávesy nejsou zobrazeny, stiskněte znovu TV/AV a klávesy se znovu objeví.

Poznámky:

• Zdroj AV lze volit také pomocí tlačítka TV/AV na ovládacím panelu televizoru.
  Stiskněte opakovaně tlačitko TV/AV, až se dostanetě na AV zdroj, který chcete sledovat.
• V režimu AV je k dispozici méně možností v menu Zvuku a Dalšího nastavení (např. v menu Dalšího nastavení není volba Ladění).

Připojení sluchátek / konektory AV3

Připojte k S-VIDEO nebo VIDEO konektoru

VIDEOREKORDÉR / S-VIDEO VIDEOREKORDÉR DVD PŘEHRÁVAČ KAMKORDÉR / S-VIDEO KAMKORDÉR

Poznámky:

• Hlasitost sluchátek lze nastavit zvolením "Hlas. sluchátek" z menu Zvuku.
• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.

Zapojení Audio / Video

Přichycení kabelů svorkou

Poznámka: Nedávejte dohromady RF kabel a síťový přívod, aby nedocházelo k rušení.

Připojení konektoru zvukového výstupu

Zesilovač systému reproduktorů

Připojení konektorů AV1 / 2 / 4 Scart

AV1:
VIDEOREKORDÉR SET TOP BOX DVD PŘEHRÁVAČ DVD REKORDÉR KAMKORDÉR HRACÍ KONZOLA / POČÍTAČ(RGB)

Připojení konektorů vstupu komponentního videa

Konektor je schopen přijmout jak běžný proložený formát tak i progresivní formát.

DVD PŘEHRÁVAČ

• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.
• Nepřipojujte počítač s TTL výstupem (5V) k tomuto televizoru.
  • Detailní informace o zapojení koncovky Scart viz str. 27.

Problémy a jejich náprava

Pokud dojde k problému u Vašeho televizoru, podívejte se do níže uvedené tabulky pro identifikaci příznaků a poté provedte navrhovanou kontrolu. Pokud toto problém nevyřeší, obratte se na místního prodejce Panasonic; uvedte číslo modelu a sériové číslo (obě čísla najdete na zadní straně televizoru).

Příznak		Kontrola
Obraz Zvuk
Sněhový obraz Rušený zvuk		Poloha, směr nebo zapojení antény
Vícenásobný obraz Normální zvuk		Poloha, směr nebo zapojení antény
Interference Rušený	zvuk	Elektrická zařízeníAuta / MotocyklyFluorescenční světlaZapněte Redukcí obr. šumu v menu Obrazu pro potlačení rušení obrazu.
Normální zvuk Bez zvuku		Úroveň hlasitostiJe zapnuto utlumení zvuku.
Bez obrazu Bez zvuku		Televizor na AV režim.Nepřipojeno k síti.Není zapnuto.Ovládání obrazu / zvuku nastaveno na minimální úroveň.Zkontrolujte, je-li televizor v režimu pohotovosti.
Bez barvy Normální zvuk		Ovládání barvy nastaveno na minimální úroveň.
Špatný nebo zdeformovaný obraz Šlabý nebo žádný zvuk		Přeladťe kanál (s).
Normální obraz	Slabý nebo zkreslený zvuk	Příjem zvuku se mohl zhoršit.Nastavte MPX (menu Zvuk) na Vyp. dokud se příjem nezlepší.
Na obrazovce mohou být červené, modré a zelené body.	Normální zvuk	Toto je charakteristické pro panely z tekutých krystalů a neukazuje to na žádný problém. Panel z tekutých krystalů je postaven vysoce přesnou technologií tak, aby Vám poskytoval jemné obrazové detaily. Čas od času se na obrazovce může objevit několik neaktivních pixelů jako stálý bod modré, zelené nebo červené barvy.Toto nijak neovlivnuje vlastnosti a výkonnost Vašeho LCD.

Údržba

Čistěte přístroj otíráním pomocí měkkého suchého hadříku.

Pokud je povrch extrémně zašpiněn, použijte měkký hadřík navlhčený v mýdlové vodě nebo ve slabém saponátovém roztoku.

• Pro odstranění těžce odstranitelných nečistot z LCD displeje použijte čistič na optické brýle.
• Nikdy nepoužívejte líh, ředidlo na barvy nebo benzín pro čistění tohoto přístroje.
• Před použitím chemicky upraveného hadříku si pečlivě přečtěte přiložený návod.
• Neotírejte LCD vodou.

Neutrální roztok

Otřete skříňku přístroje suchým hadříkem.

Je-li skříňka silně znečištěná, setřete ji jemnou látkou namočenou v roztoku neutrálního čisticího prostředku s vodou a dobře vyždímanou.

POZOR:

Pokud se do monitoru dostane voda nebo podobná tekutina přes povrch panelu z tekutých krystalů, může dojít k poruše.

Informace o konektoru Scart a S-video

Konektor AV1 Scart (RGB, VIDEO)

Uzemění konektoru	21 -
CVBS výstup (video)	19 -
CVBS zem	17 -
Červená vstup	15 -
Červená zem	13 -
Zelená vstup	11 -
Zelená zem	9 -
Modrá vstup	7 -
Modrá zem	5 -
Audio výstup (L)	3 -
Audio výstup (P)	1 -

Vstupy vhodné pro AV1 zahrnují RGB (Červená / Zelená / Modrá).

Konektor AV2 Scart (VIDEO, S-VIDEO, Q-Link)

Uzemění konektoru	21 -
CVBS výstup (video)	19 -
CVBS zem	17 -
S.C. – vstup	15 -
Zem	13 -
- -	11 -
Zem	9 -
- -	7 -
Zem	5 -
Audio výstup (L)	3 -
Audio výstup (P)	1 -

AV2 – kolíky 15 a 20 závisí na přepnutí AV2 S-VHS / VIDEO.

Barevná složka vstup Jasová složka vstup

AV4 Scart terminal (RGB, VIDEO, S-VIDEO, Q-Link)

Uzemění konektoru	21 -
CVBS výstup (video)	19 -	- 20 CVBS vystup (video)
CVBS zem	17 -	- 18 Zem
Červená vystup, S.C. – vystup	15 -	- 16 Stav RGB
Červená zem	13 -	- 14 Zem
Zelená vystup	11 -	- 12 --
Zelená zem	9 -	- 10 Q-Link data
Modrá vystup	7 -	- 8 Stav CVBS
Modrá zem	5 -	- 6 Audio vystup (L)
Audio výstup (L)	3 -	- 4 Audio zem
Audio výstup (P)	1 -	- 2 Audio vystup (P)

AV4 – kolíky 15 a 20 závisí na přepnutí AV4 S-VHS / VIDEO.

Technické údaje

		TX-26LX50P TX-32LX50P
Zdroj Střid. 220-240 V, 50 / 60 Hz
Spotřeba		Běžné používání:126 WV režimu pohotovosti: 0,4 W	Běžné používání:161 WV režimu pohotovosti: 0,4 W
LCD		Širokoúhlý XGA (1.366 x 768 pixelů)16:9 LCD panel poměr stran
Velikost obrazovky		575,8 mm (š) × 323,7 mm (v) 697,7 mm (š) ×	392,3 mm (v)
Zvuk
	Reproduktor	Woofer 2 ks × φ 8 cm, plný rozsah 2 ks × φ 5 cm
	Audio výstup	20 W (5,4 W + 5,4 W, 4,6 W + 4,6 W)
	Sluchátka	Zdířka M3 (3,5 mm) × 1
Formát skenování 480i (60Hz), 480p (60Hz), 576i (50Hz), 576p (50Hz), 720p (50Hz), 1080i (50Hz)
Přijímací systémy /Název pásma		PAL B, G, H, SECAM B, G SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITÁLIE)VHF A - H (ITÁLIE) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperpásmo)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Přehrávání NTSC pasků z některých PAL videorekordérů (VCR)M.NTSC Přehrávání z M. NTSC videorekordérů (VCR)NTSC (pouze AV vstup) Přehrávání z NTSC videorekordérů (VCR)
Anténa - Zadní		UHF / VHF
Provozní podmínky		Teplota : 5 °C - 35 °CVlhkost : 5 % - 90 % (relativní vlhkost) (nekondenzující)
Zapojení Konektory
	AV1 (Konektor Scart)	21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, RGB vstup)
	AV2 (Konektor Scart)	21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, S-Video vstup, Q-Link)
	AV3	VIDEO	RCA KOLÍKOVÉHO Typu × 1
		S-VIDEO	Mini DIN 4-kolíkový
		AUDIO L - P	RCA KOLÍKOVÉHO Typu × 2
	AV4 (Konektor Scart)	21 kolíková zdířka (Audio/Video vstup, Audio/Video výstup, RGB vstup, S-Video vstup, Q-Link)
	Komponenta	VIDEO	Y, PB, PR
		AUDIO L - P	RCA KOLÍKOVÉHO Typu × 2
	Výstup AUDIO L - P	RCA KOLÍKOVÉHO Typu × 2
Rozměry (š × v × h)
	Včetně TV stojanu	663 mm × 556 mm × 299,5 mm	795 mm × 634,7 mm × 299,5 mm
	Pouze televizor	663 mm × 494,3 mm × 140,7 mm	795 mm × 573 mm × 140,7 mm
Hmotnost (váha)		18 kg čistá hmotn.	21 kg čistá hmotn.

Poznámka:

Technické údaje podléhají změnám bez předchozího upozornění. Uvedená hmotnost a rozměry jsou přibližné.

Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.

Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přirodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu

nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.

Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Záznamy zákazníka

Číslo modelu a sériové číslo tohoto výrobku lze nalézt na jeho zadním panelu. Toto sériové číslo byste si měli zapsat na níže udedené místo a uschovat si tuto knihu včetně účtu jako stálý záznam o zakoupení tohoto přístroje za účelem identifikace při odcizení či ztrátě a také za účelem záručních služeb.

Číslo modelu Sériové číslo
