NÁVOD K OBSLUZE Viera TX-32LX70P PANASONIC

Prosím přečtěte si tento návod k obsluze dříve, než začnete obsluhovat Váš televizor a

ponechte si jej pro budoucí reference.

Obrázky ukázané v tomto návodu k obsluze slouží pouze pro názornost.

TQB0E0402R-1

Přeměňte Váš obývací pokoj na domácí kino.

Zažijte neuvěřitelné multimediální

Obsah

Nezapomeňte přečíst

Bezpečnostní upozornění 4 (Varování / Pozor)
Poznámky 5
Údržba 5

Průvodce rychlým startem

●Příslušenství / Volby 6
- Identifi kace ovládacích prvků 7
●Základní připojení 8
●Automatické ladění 10

Radujte se z Vašeho televizoru!

Základní vlastnosti

Sledování televizoru 12
Sledování videa a DVD 14

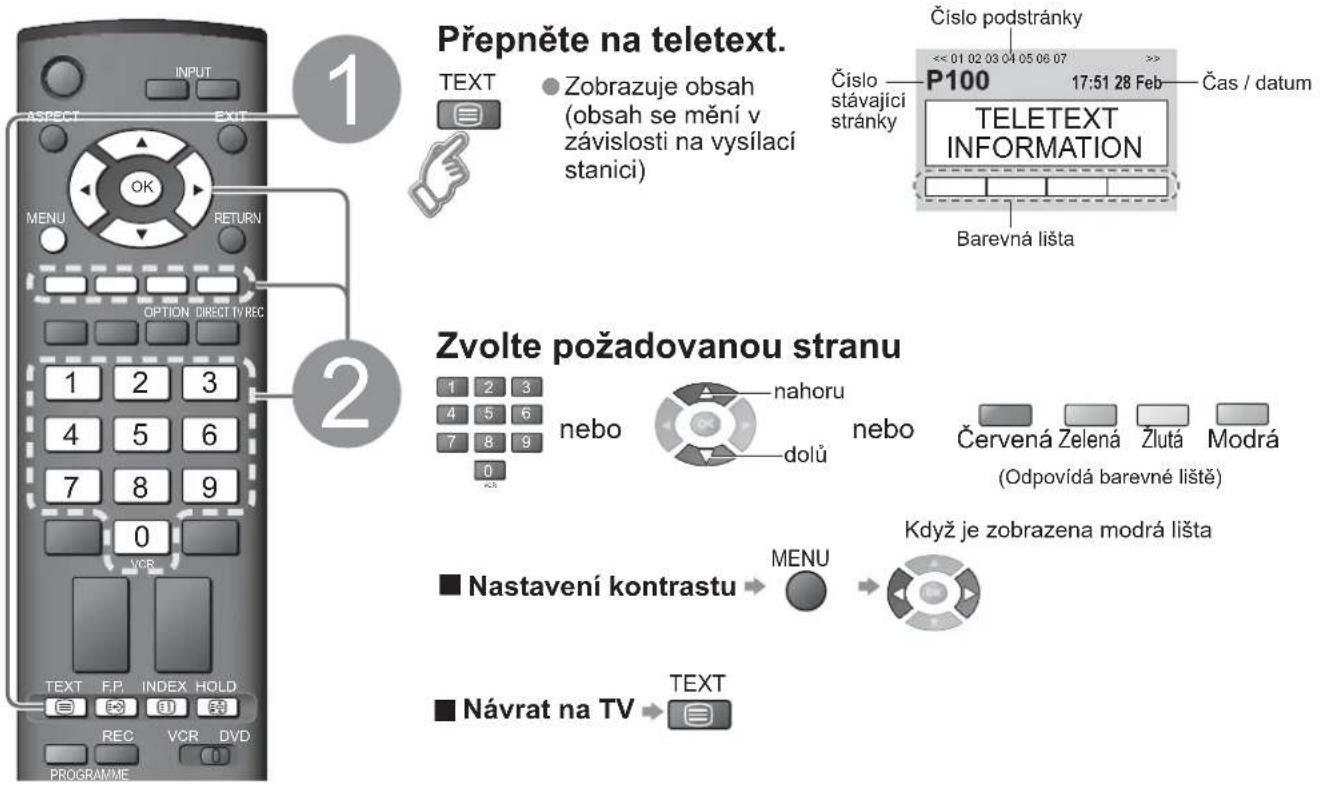

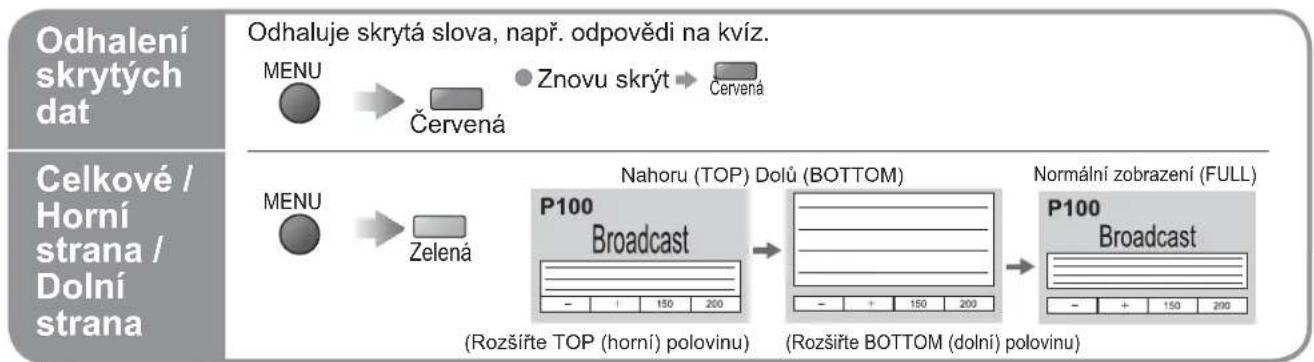

Sledování teletextu 16

Jak používat funkce menu 18 (obraz, kvalita zvuku atd.)

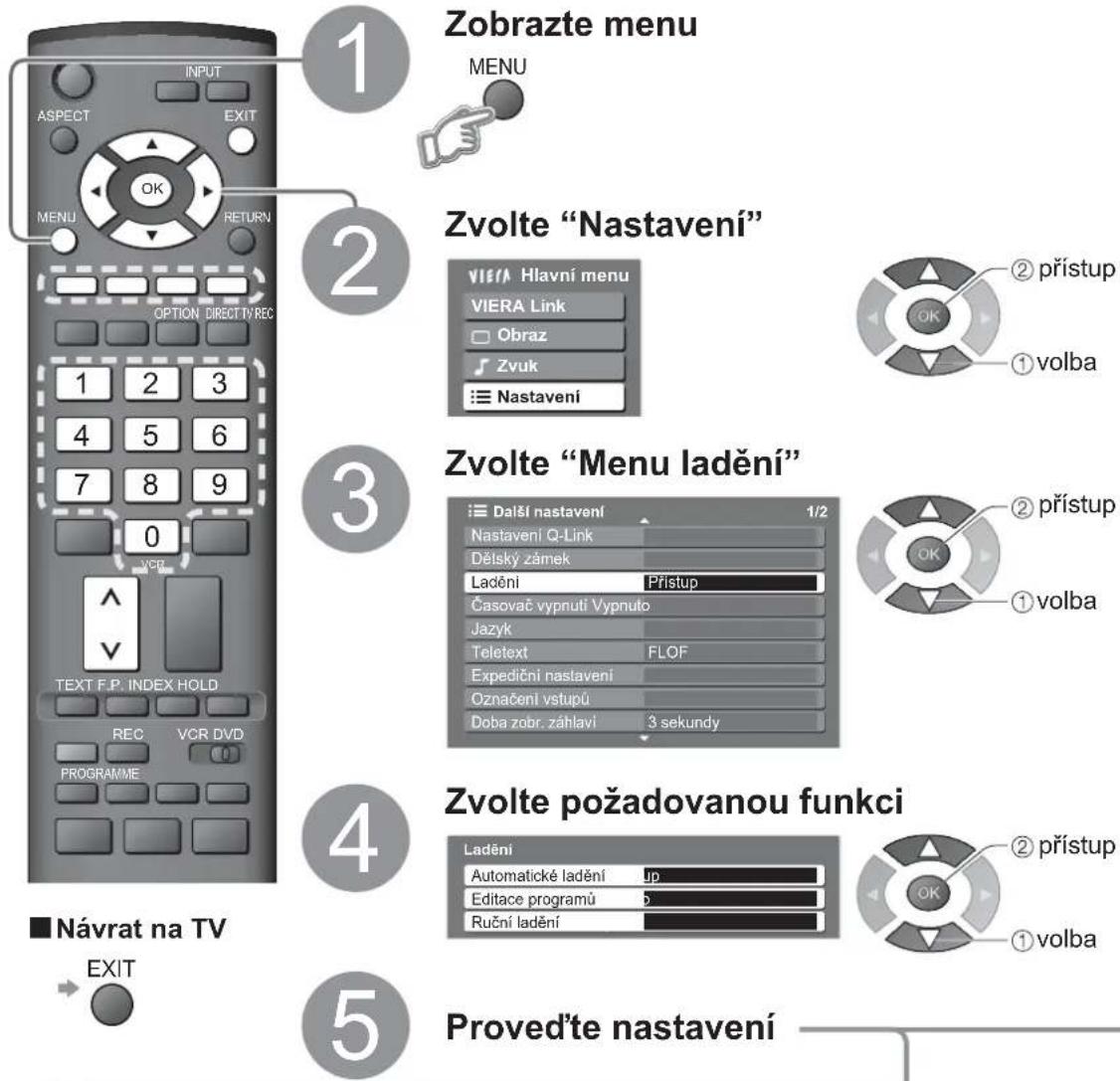

- Úpravy a nastavení kanálů....22

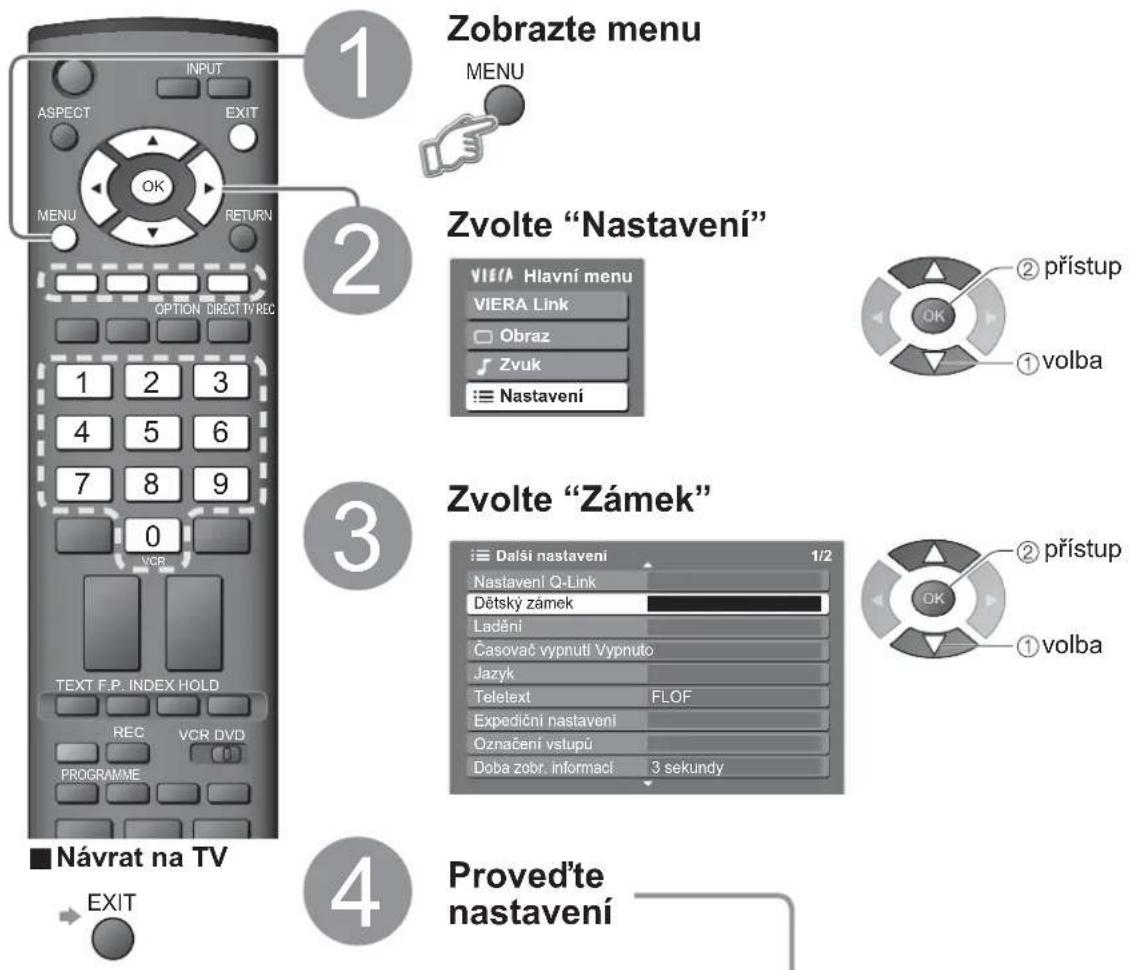

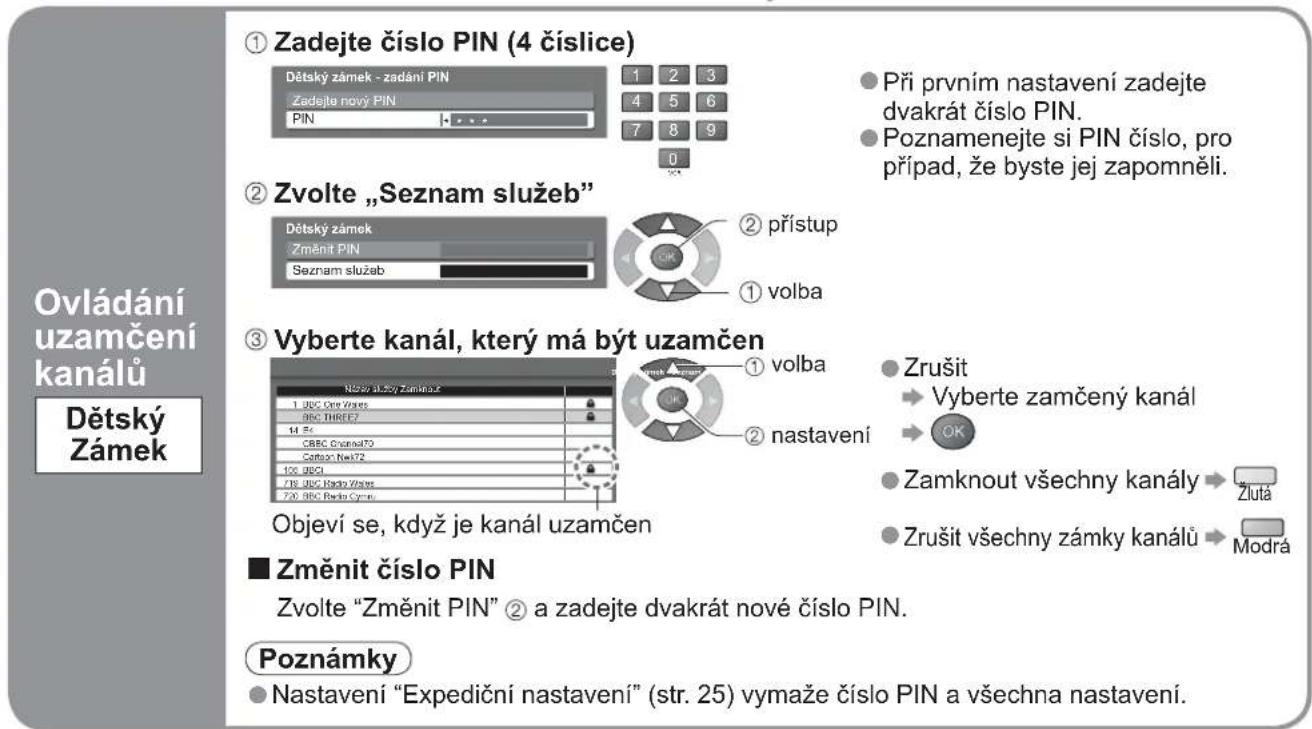

Ovládání uzamčení kanálů 24

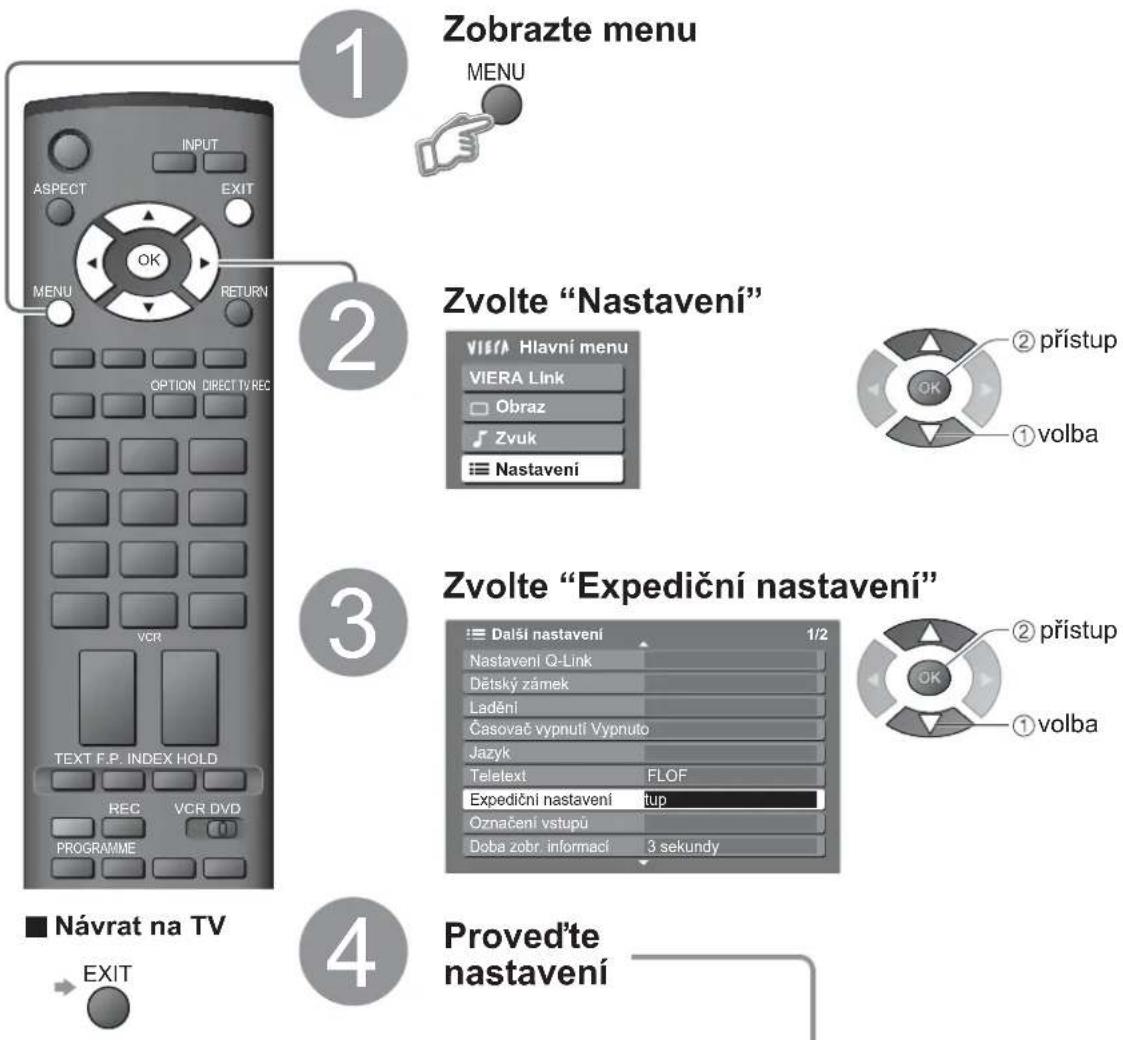

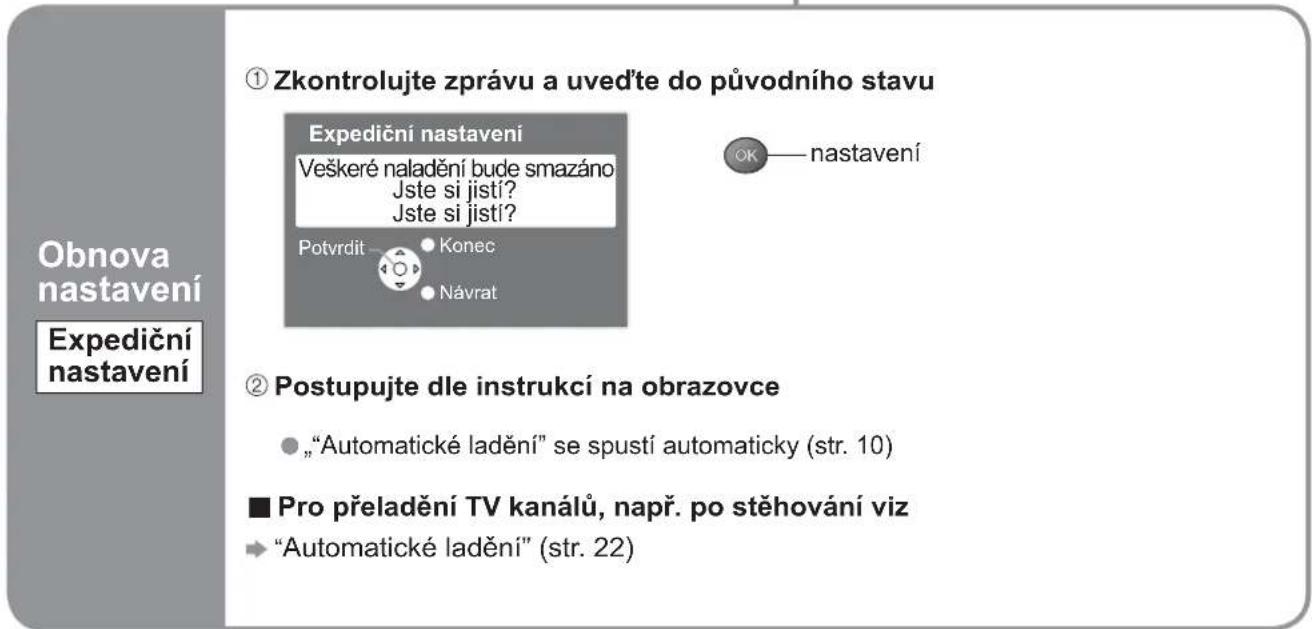

Obnova nastavení 25

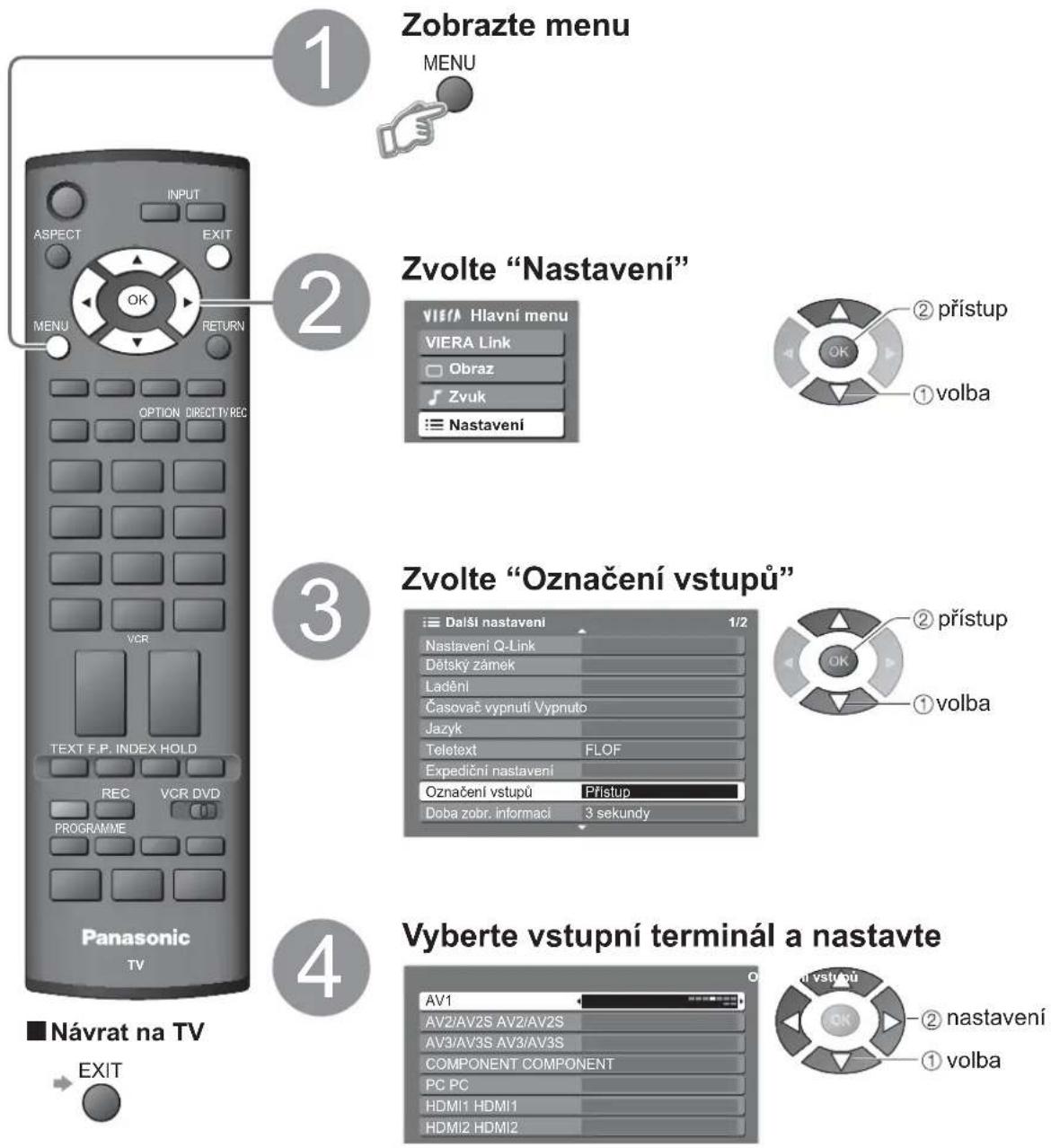

Označení vstupů 26

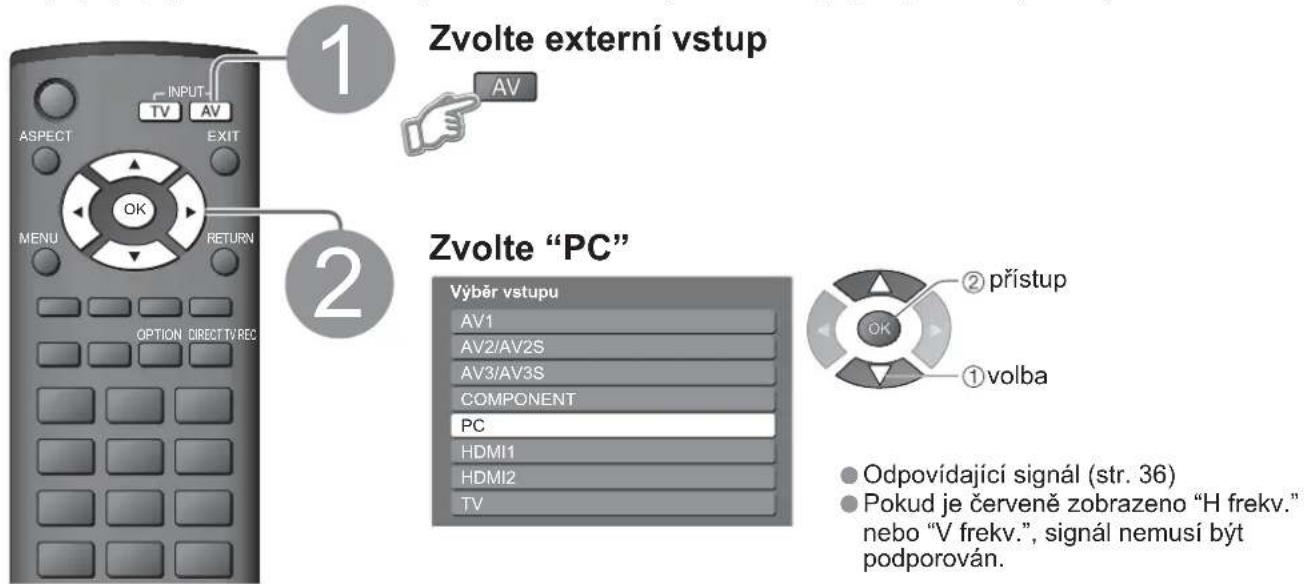

Zobrazení počítačové obrazovky na televizoru 27
● Funkce Q-Link 28

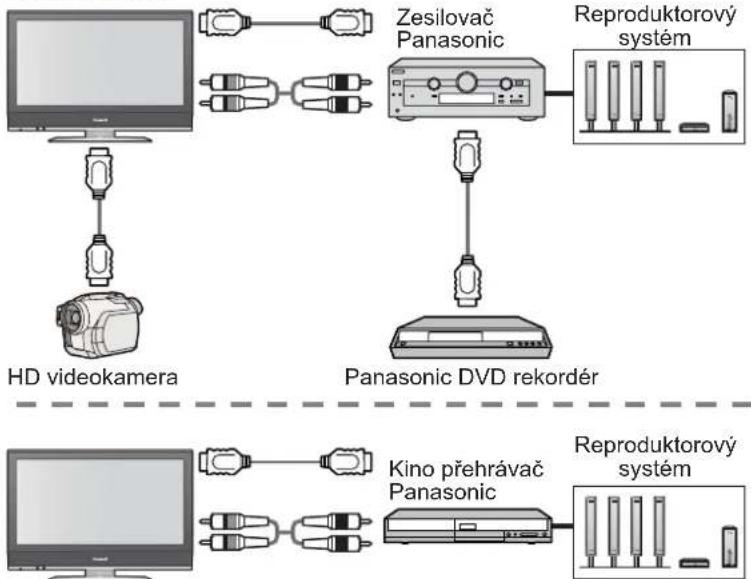

● Funkce HDMI 29 (HDMI terminál / VIERA Link)

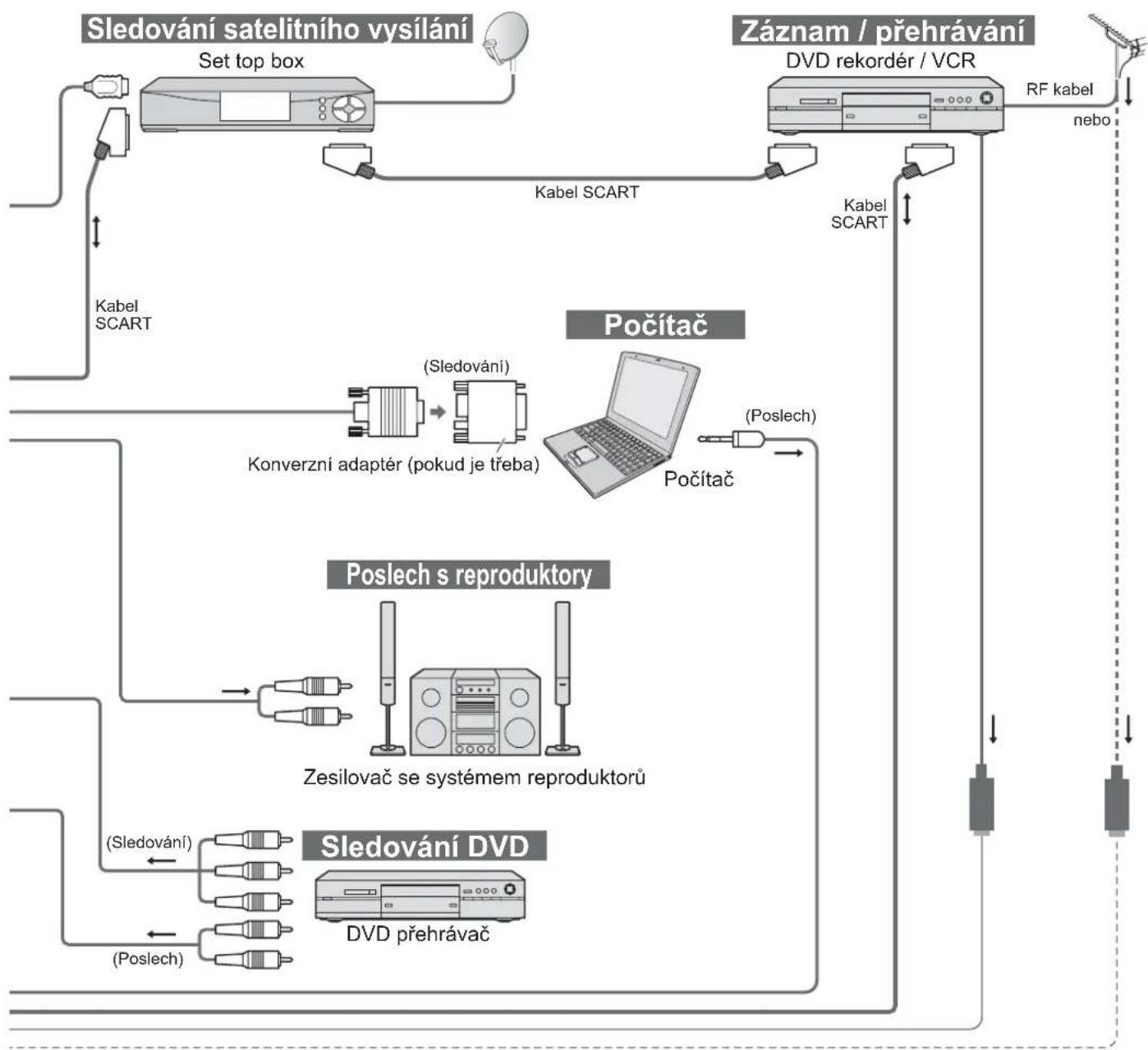

Externí zařízení 32

Otázky a odpovědi atd.

● Technické údaje 34
- Otázky a odpovědi 37
Licence 39
● Technické údaje 39

Bezpečnostní upozornění

Varování

Zacházení se zástrčkou a napájecím kabelem

Zcela zasuňte zástrčku napájecího kabelu do zásuvky. (Pokud je zástrčka napájecího kabelu uvolněná, může dojít k zahřívání a následně k požáru.)
Zajistěte si snadný přístup k zástrčce kabelu napájení.
Nedotýkejte se zástrčky napájecího kabelu mokrýma rukama. (Toto může způsobit úraz el. proudem.)
Nepoškozujte napájecího kabel. (Poškozený napájecí kabel může způsobit požár nebo úraz el. proudem.)

• Nepřemistujte televizor s napájecím kabelem zapojeným do zásuvky.
• Neumistujte na napájecí kabel těžké předměty a neumistujte jej poblíž objektů s vysokou teplotou.
• Napájecí kabel nezkrucujte, příliš neohýbejte a nenapínejte.
• Za napájecí kabel netahejte. Při odpojování napájecího kabelu jej držte za tělo zástrčky.
• Nepoužívejte poškozený napájecí kabel nebo poškozenou síťovou zásuvku.

Pokud shledáte jakoukoli abnormalitu, odpojte okamžitě zástrčku napájecího kabelu.

stříd. 220-240 V 50 / 60 Hz

Nesnímejte kryty NIKDY přístroj sami neupravujte

(Komponenty s vysokým napětím mohou způsobit vážný úraz el. proudem.)

- Přístroj nechávejte kontrolovat, nastavovat a opravovat u místního prodejce Panasonic.

Neumist'ujte do blízkosti televizoru kapaliny

Nevystavujte přístroj dešti ani vlhkosti, mohlo by dojít k poškození přístroje a požáru nebo úrazu elektrickým proudem.
- Nad přístroj (včetně polic nad ním) neumistujte nádoby s vodou (vázy s květinami, šálky, kosmetiku atd.).

Nevystavujte prímému slunečnímu světlu a jiným zdrojům tepla

- Vyhýbejte se působení přímého slunečního světla a jiných zdrojů tepla. Pro zamezení požáru nikdy nenechávejte svíčky či jiný zdroj ohně na televizním přijímači nebo v jeho blízkosti.

Do přístroje nevkládejte žádné cizí předměty.

Nenechte přes větrací otvory spadnout do přístroje kovové nebo hořlavé předměty (mohlo by dojít k požáru nebo k úrazu el. proudem).

Neumist'ujte televizor na šikmé nebo nestabilní plochy

- Televizor by mohl spadnout nebo se převrátit.

Používejte pouze speciální stojany / závěsové vybavení

• Použití neautorizovaných stojanů nebo jiných fixačních zařízení může mít za následek nestabilitu přístroje a riziko zranění. Nezapomeňte o instalaci požádat mistního prodejce Panasonic.
• Použijte volitelné stojany / závěsy (str. 6).

Poznámky

Pozor

■Při čištění televizoru odpojte napájecí kabel. (Čištění přístroje zapojeného do sítě může způsobit úraz el. proudem.)
■Pokud nebudete televizor delší dobu používat, odpojte jej od sítě.

● Pokud je televizor zapojen do sitě, stále odebírá určité množství elektrické energie i když je vypnut.

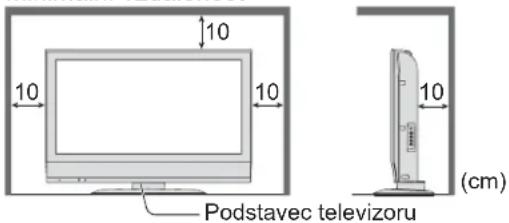

■Ponechte okolo přístroje dostatečné místo pro tepelné vyzařování.

Minimální vzdálenost

■Nezakrývejte zadní ventilační otvory.

Zakrytá ventilace závěsy atd. může způsobit přehřátí, požár nebo úraz el. proudem.

■ Funkce automatického přepnutí do pohotovostního režimu

• Pokud televizor nepřijímá žádný signál ani nejsou prováděny žádné operace v režimu TV po dobu více než 30 minut, televizor se automaticky přepne do pohotovostního režimu.
  ■Umístěte přístroj co nejdále od těchto zařízení
• Elektronická zařízení Obzvláště neumistujte video zařízení poblíž tohoto přístroje (elektromagnetické rušení může deformovat obraz / rušit zvuk).
• Zařízení s infračerveným čidlem Tento televizor také vyzařuje infračervené paprsky (toto může mít vliv na obsluhu zařízení s infračerveným čidlem).
  ■Přepravujte pouze nastojato

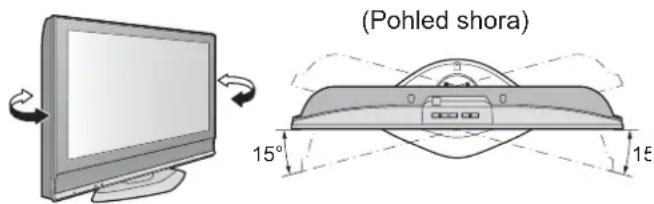

  ■ Nastavte LCD panel na požadovaný úhel.

Údržba

Nejprve vyjměte zástrčku napájecího kabelu ze zásuvky.

Panel displeje

Pravidelná údržba: Jemně otřete zašpiněný povrch pomocí měkkého hadříku.

Velké znečištění: Otřete zašpiněný povrch pomocí měkkého hadříku namočeného v čisté vodě nebo v neutrálním roztoku zředěném s vodou v poměru 1:100. Nakonec pomocí suchého hadříku otřete povrch až je čistý a suchý.

Pozor

• Povrch panelu displeje je speciálně upraven a lze jej snadno poškodit.
  Net'ukejte na povrch panelu nebo jej neškrábejte nehtem nebo jiným tvrdým předmětem.
• Dávejte pozor, aby se povrch nedostal do kontaktu s repelentem hmyzu, rozpouštědlem, ředidlem nebo jinými těkavými látkami (tímto může dojít k degradaci kvality povrchu).

Skříňka

Pravidelná údržba: Otřete zašpiněný povrch pomocí měkkého suchého hadříku.

Velké znečištění: Namočte měkký hadřík v čisté vodě nebo ve slabém vodním roztoku neutrálního detergentu. Poté hadřík vyždímejte a povrch s ním otrěte. Nakonec pomocí suchého hadříku otrěte povrch až je čistý a suchý.

Pozor

• Dávejte pozor, aby se povrchy televizoru nedostaly do kontaktu s detergentem.
  (Tekutina uvnitř televizoru může způsobit jeho selhání.)
• Dávejte pozor, aby se povrch nedostal do kontaktu s repelentem hmyzu, rozpouštědlem, ředidlem nebo jinými těkavými látkami (tímto může dojít ke zhoršení kvality povrchu odlupováním barvy).
  Nenechte skříňku přístroje delší dobu v kontaktu s gumou nebo PVC.

Zástrčka napájecího kabelu

Pravidelně zástrčku napájecího kabelu otírejte suchým hadříkem. (Vlhkost nebo prach mohou způsobit požár nebo úraz el. proudem.)

Příslušenství / Volby

Standardní příslušenství

□ Dálkový ovladač

EUR7651120

□ Návod k obsluze

Zkontrolujte, zda-li jste obdrželi všechny zobrazené položky.

□ Baterie pro dálkový ovladač (2) ● R6 (UM3)

□ Svorka

□ Spodní záslepka Použijte po odstraňení podstavce televizoru (viz níže)

□ Celoevropská záruka

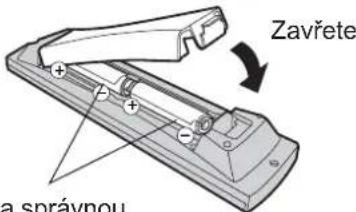

Instalace baterií do dálkového ovladače

1

2

Dbejte na správnou polaritu (+ a -)

Pozor

• Nesprávná instalace může způsobit vytékání baterií a korozi, která má za následek poškození dálkového ovladače.
  Nemíchejte staré a nové baterie.
• Nemíchejte baterie různých typů (např. alkalické a zinkouhlíkové).
  Nepoužívejte akumulátory (Ni-Cd).
• Nepalte a nerozbíjejte baterie.

Použití svorky

Dotáhnout:

Povolit:

Knoflík přidržte stisknutý

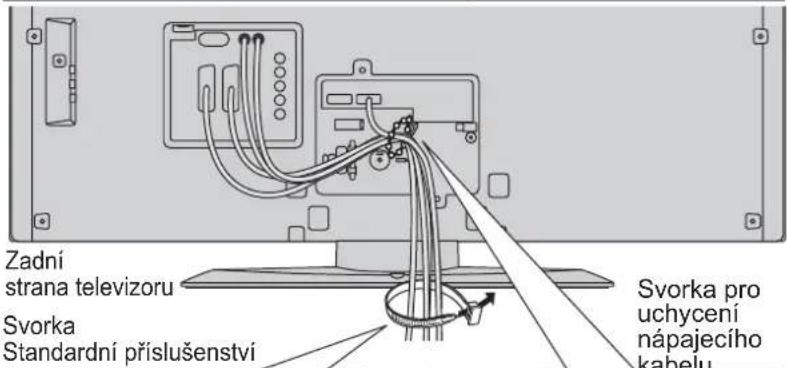

Přichycení kabelů
② Uzamknout

Zaháknout svorku:

• Nemotejte dohromady RF kabel a napájecí kabel (toto může způsobit deformaci obrazu).
  Upevněte kabely pomocí svorek dle potřeby.
• Při použití volitelného přislušenství použijte jejich přislušného návodu k obsluze pro upevnění kabelů.

Volitelné příslušenství

Podpěra k zavěšení na stěnu

• TY-WK32LR2W

Varování!

• Pokud pro upevnění na zed' nebude použita originální podpěra k zavěšení na zed' Panasonic nebo pokud si montáž televizoru provede zákazník sám, všechna rizika přechází na zákazníka. Na jakékoliv poškození v důsledku montáže provedené nekvalifi kovanou osobou se nevztahuje záruka.
  Montáž televizoru do podpěry k zavěšení musí být provedena kvalifi kovaným pracovníkem. Nesprávné uchycení může způsobit pád zařízení, při kterém může dojít ke zranění nebo poškození výrobku.
  Nemontújte televizor přímo pod stropní osvětlení, které vydává velké teplo (například bodová světla, světlomety, halogenová světla). Mohlo by dojít k poškození plastových částí skříňky.

Pro nákup doporučené podpěry k zavěšení na stěnu prosím kontaktujte nejbližšího prodejce Panasonic. Další podrobnosti naleznete v instalačním manuálu pro tuto podpěru.

■ Jak demontovat podstavec televizoru

① Odstraňte čtyři šrouby a vyjměte podstavec televizoru.

Zadní strana televizoru

② Připevněte spodní záslepku

Spodní část televizoru

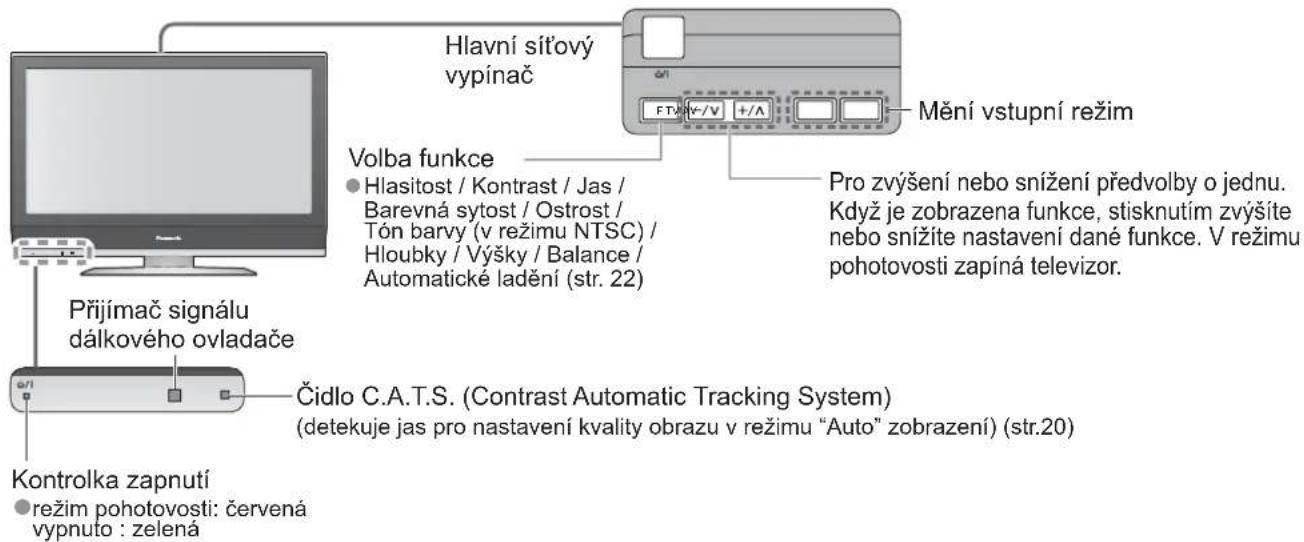

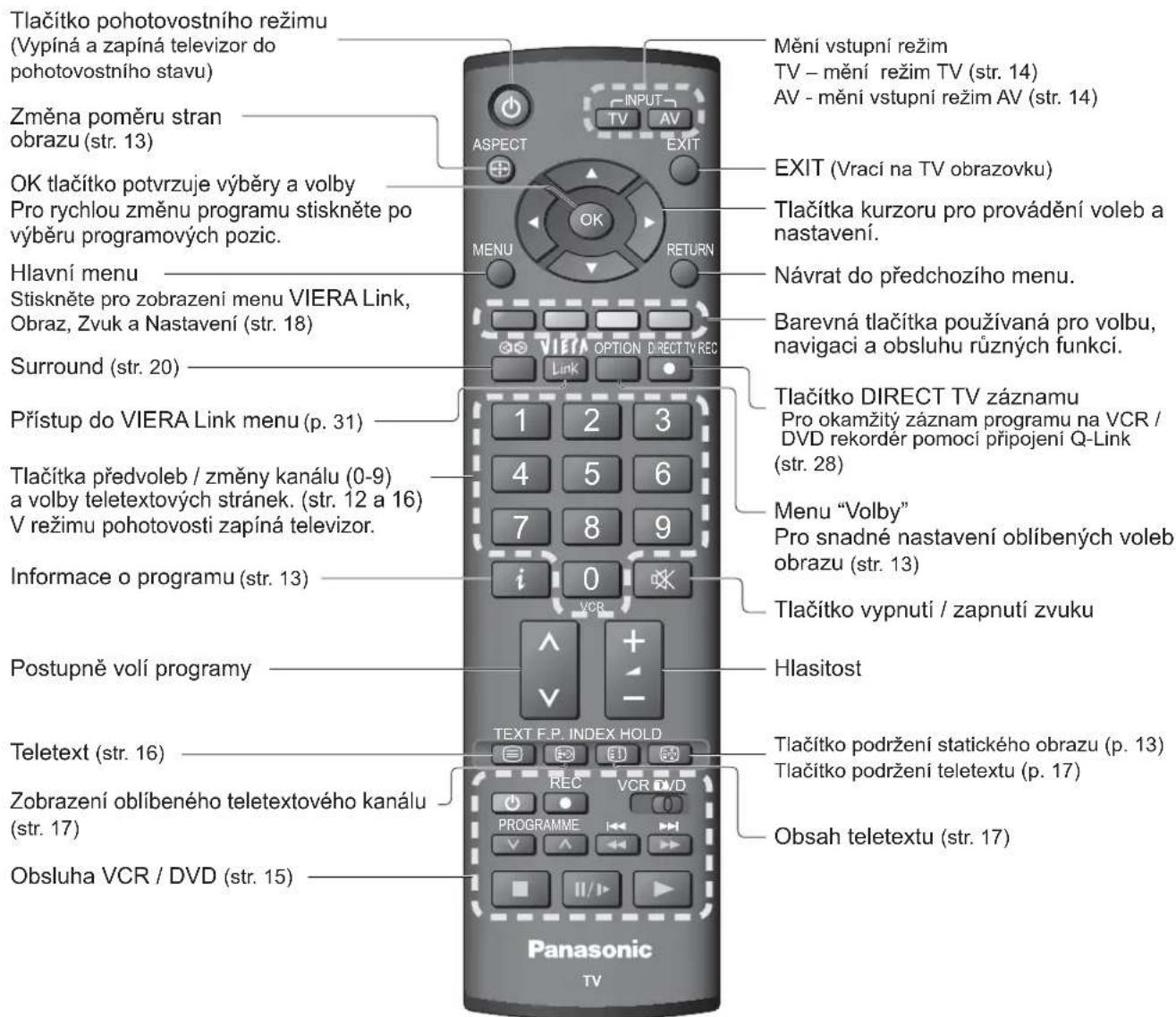

Identifi kace ovládacích prvků

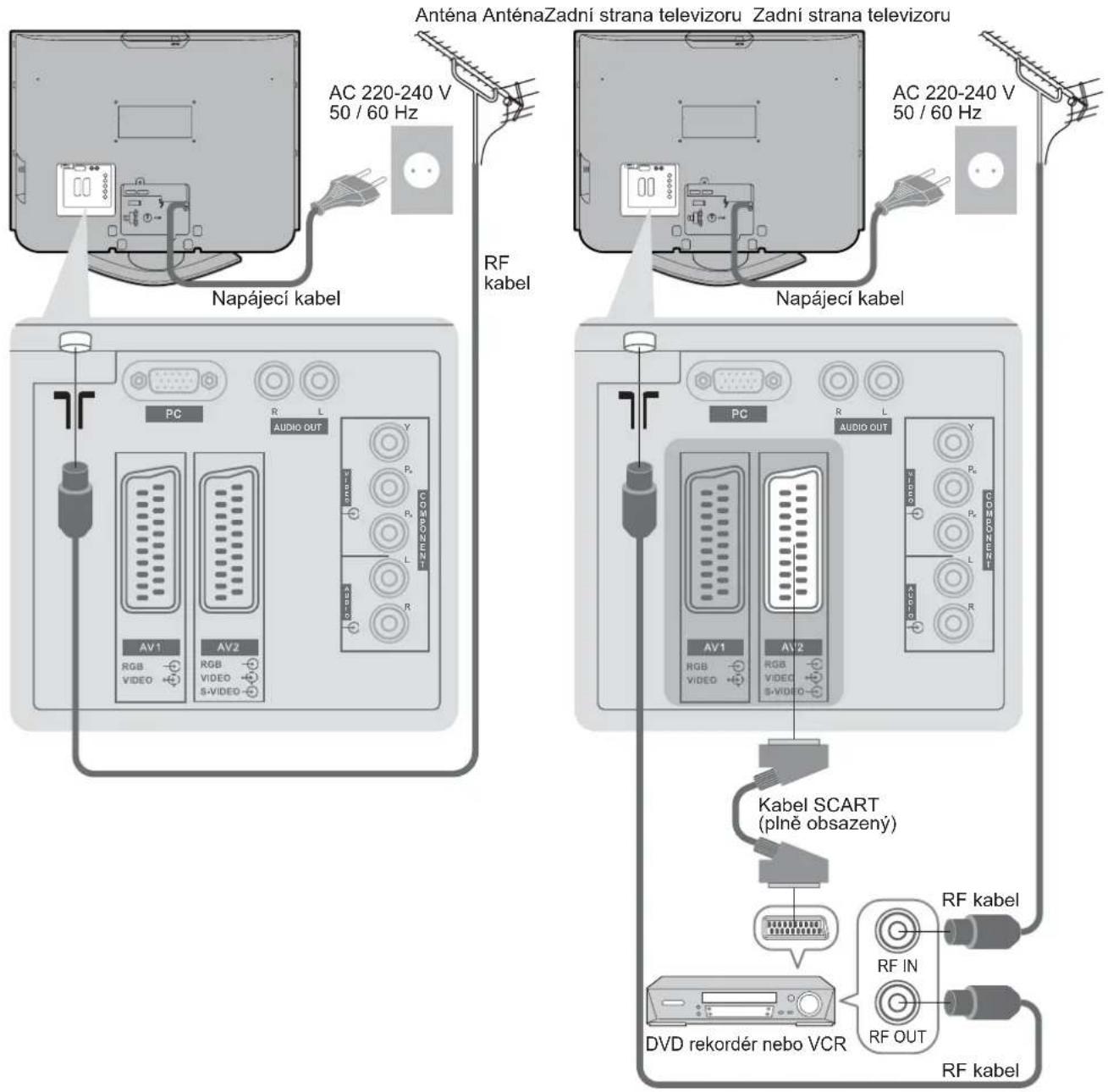

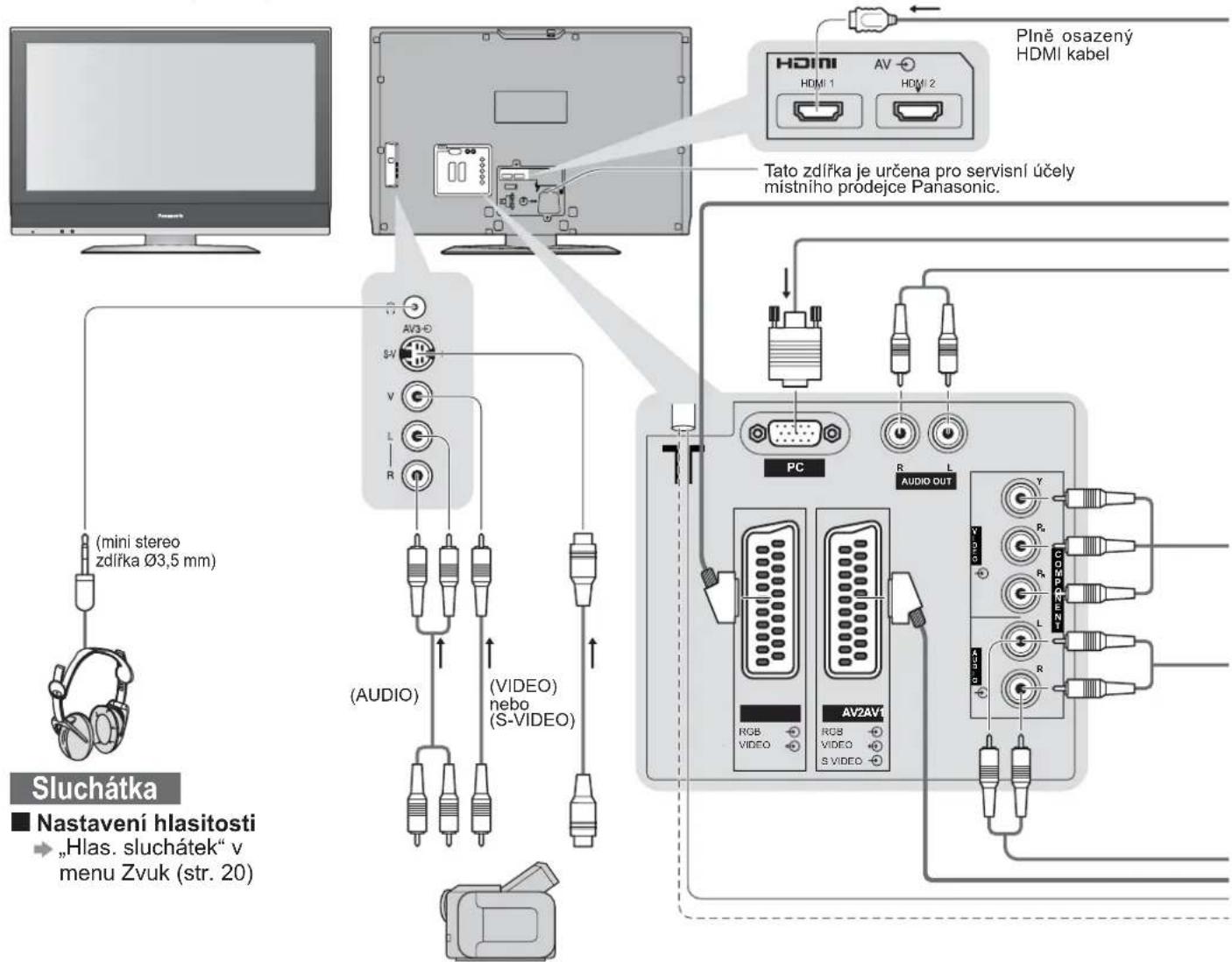

Základní připojení

Externí zařízení a kabely ukázané v tomto návodu k obsluze nejsou s tímto televizorem dodávány. Přesvědčte se, že je televizor odpojen od sítě, než začnete připojovat nebo odpojovat jakékoli kabely.

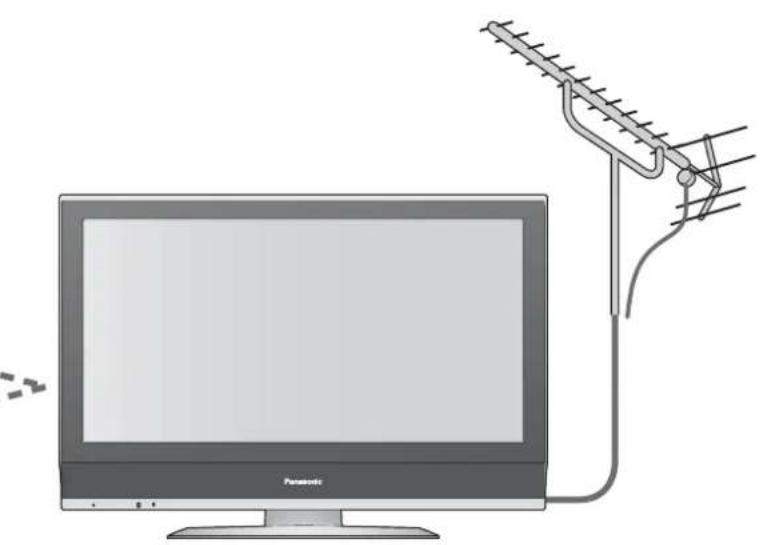

Příklad 1 Připojení antény

Příklad 2 Připojení DVD rekordéru / VCR

Pouze TV TV, DVD rekordér nebo VCR

Poznámka

- DVD rekordér / VCR, který podporuje Q-Link připojte do AV1 nebo AV2 (str. 28).

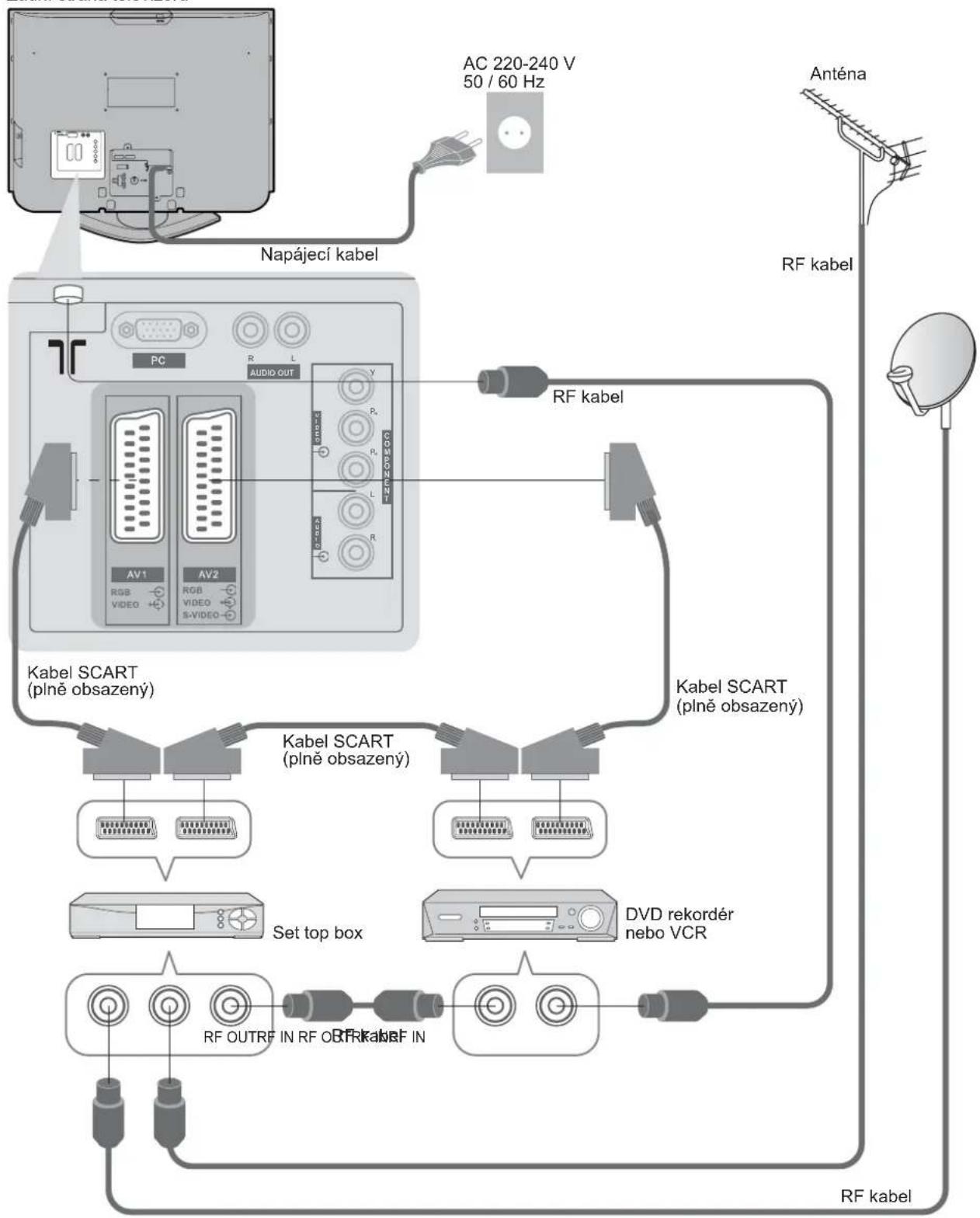

Příklad 3

Připojení DVD rekordéru / VCR a Set top boxu

TV, DVD recordér / VCR a Set top box
Zadní strana televizoru


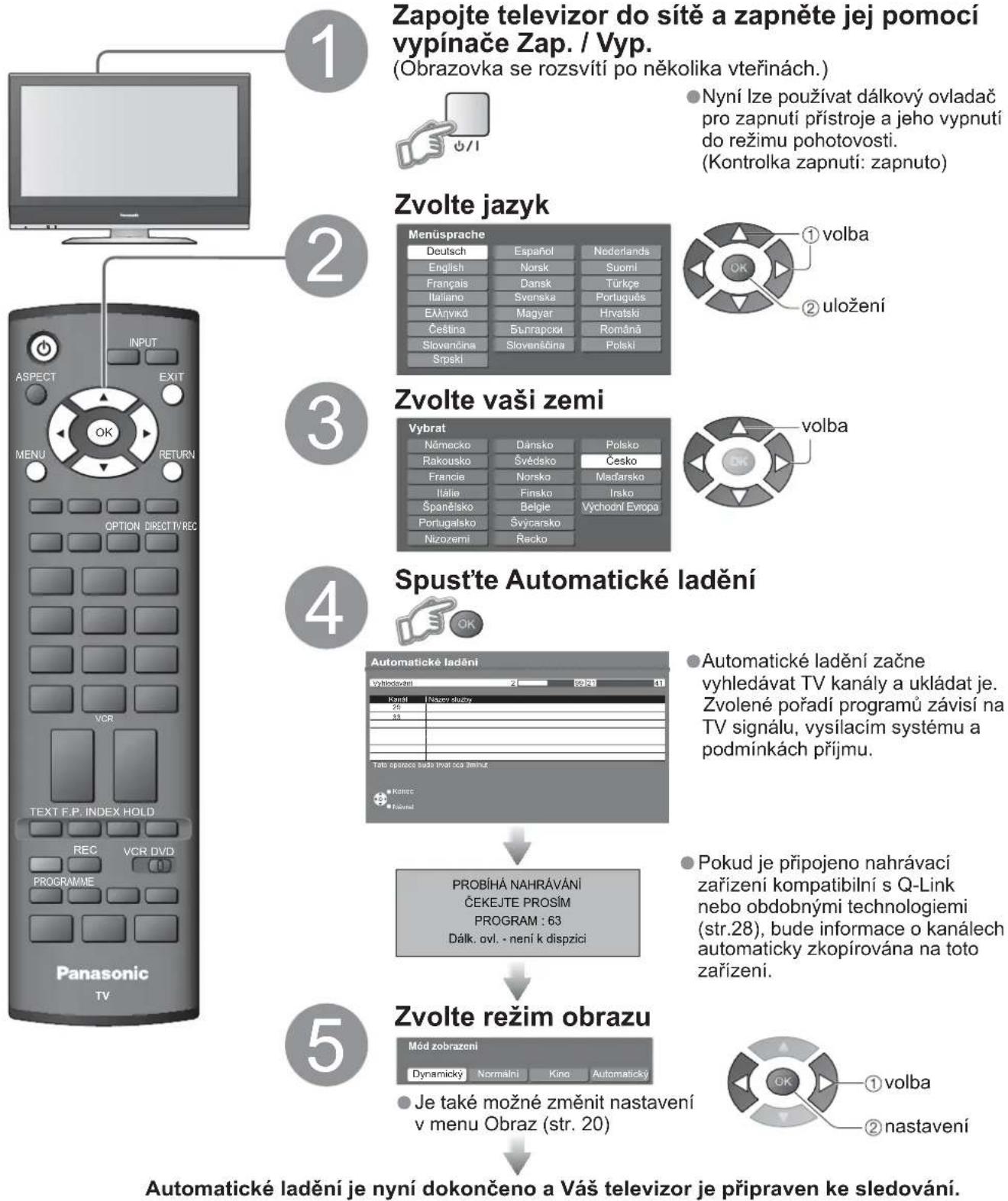

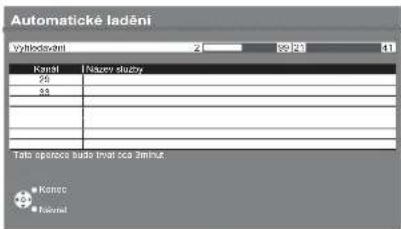

Automatické ladění

Automaticky vyhledejte a uložte TV kanály.

Tyto kroky nejsou třeba, pokud bylo nastavení provedeno vaším místním prodejcem.

    subgraph Section 1
        A --> A1["Input: Panasonic TV"]
        A1 --> A2["INPUT: INPUT ASPECT, EXIT, MENU, RETURN, OPTION DIRECTIV/REC, VCR TEXT F.P. INDEX HOLD, REC, VCR DVD, PROGRAMME"]
    end

    subgraph Section 2
        B --> B1["Manusprache: Deutsch, Españaol, Nederlands, English, Norsk, Suomi, Français, Dansk, Türkpe, Italiano, Svenska, Português, Éllynykád, Magyar, Hrvatski, Čestina, Sunnapouk, Románá, Slovenčina, Slovensčina, Polski, Srpski"]
        B1 --> B1a["① volba"]
        B1 --> B1b["② uložení"]
    end

    subgraph Section 3
        C --> C1["Vybrat: Námecko, Dánsko, Polsko, Rakousko, Švědsko, Česko, Francie, Norsko, Madarsko, Itália, Finskó, Irsko, Španělsko, Belgie, Portugalsko, Švýcarsko, Nizozemi, Recko"]
        C1 --> C1a["① volba"]
    end

    subgraph Section 4
        D --> D1["Automatické ladění"]
        D1 --> D1a["Automatické ladění začne vyhledávat TV kanály a ukládat je. Zvolené pořadí programů závisí na TV signálu, vysilacím systému a podmínkách příjmu."]
        D1 --> D1b["① volba"]
    end

    subgraph Section 5
        E --> E1["PROBÍHÁ NAHRÁVÁNÍ ČEKEJTE PROSÍM PROGRAM : 63 Dálk. ovl. - není k dispzici"]
        E1 --> E1b["① volba"]
    end

    subgraph Section 5
        F["Automatické ladění je nyní dokončeno a Vásš televizor je připraven ke sledování."]
        F1 --> F1a["① volba"]
        F1 --> F1b["② nastavení"]
    end

Zapojte televizor do sítě a zapněte jej pomocí vypínače Zap. / Vyp.

(Obrazovka se rozsvítí po několika vteřinách.)

Nyní lze používat dálkový ovladač pro zapnutí přístroje a jeho vypnutí do režimu pohotovosti. (Kontrolka zapnutí: zapnuto)

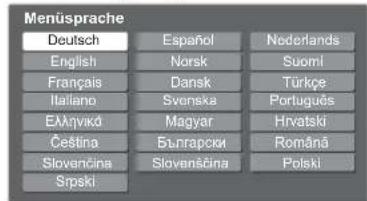

Zvolte jazyk

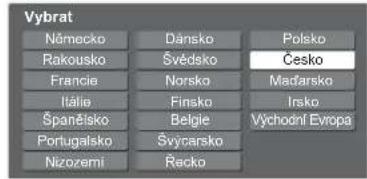

Zvolte vaši zemi

Spust'te Automatické ladění

● Automatické ladění začne vyhledávat TV kanály a ukládat je. Zvolené pořadí programů závisí na TV signálu, vysílacím systému a podmínkách příjmu.

- Pokud je připojeno nahrávací zařízení kompatibilní s Q-Link nebo obdobnými technologiemi (str.28), bude informace o kanálech automaticky zkopírována na toto zařízení.

Zvolte režim obrazu

Automatické ladění je nyní dokončeno a Váš televizor je připraven ke sledování.

- Úprava kanálů - Úprava a nastavení kanálů (p. 22)

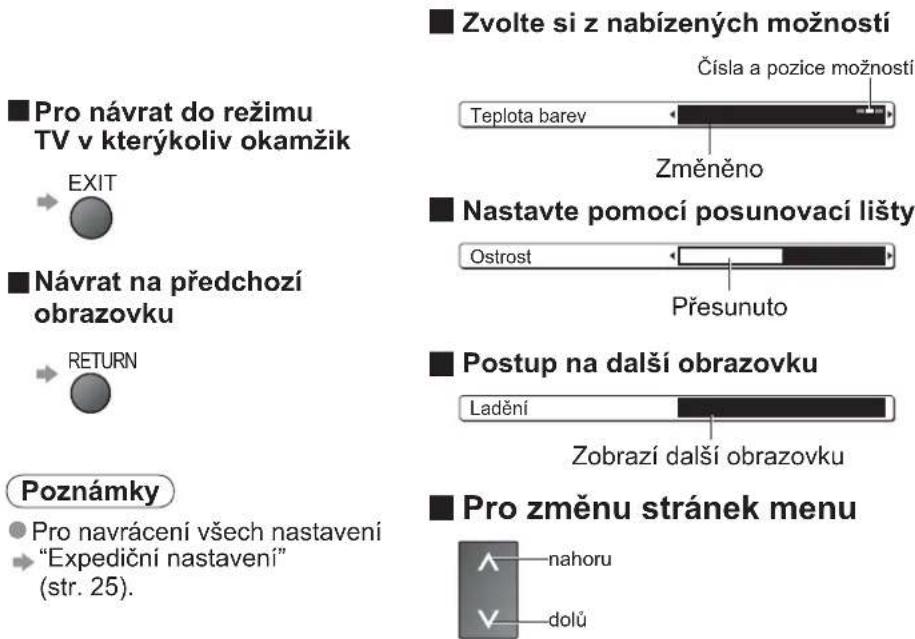

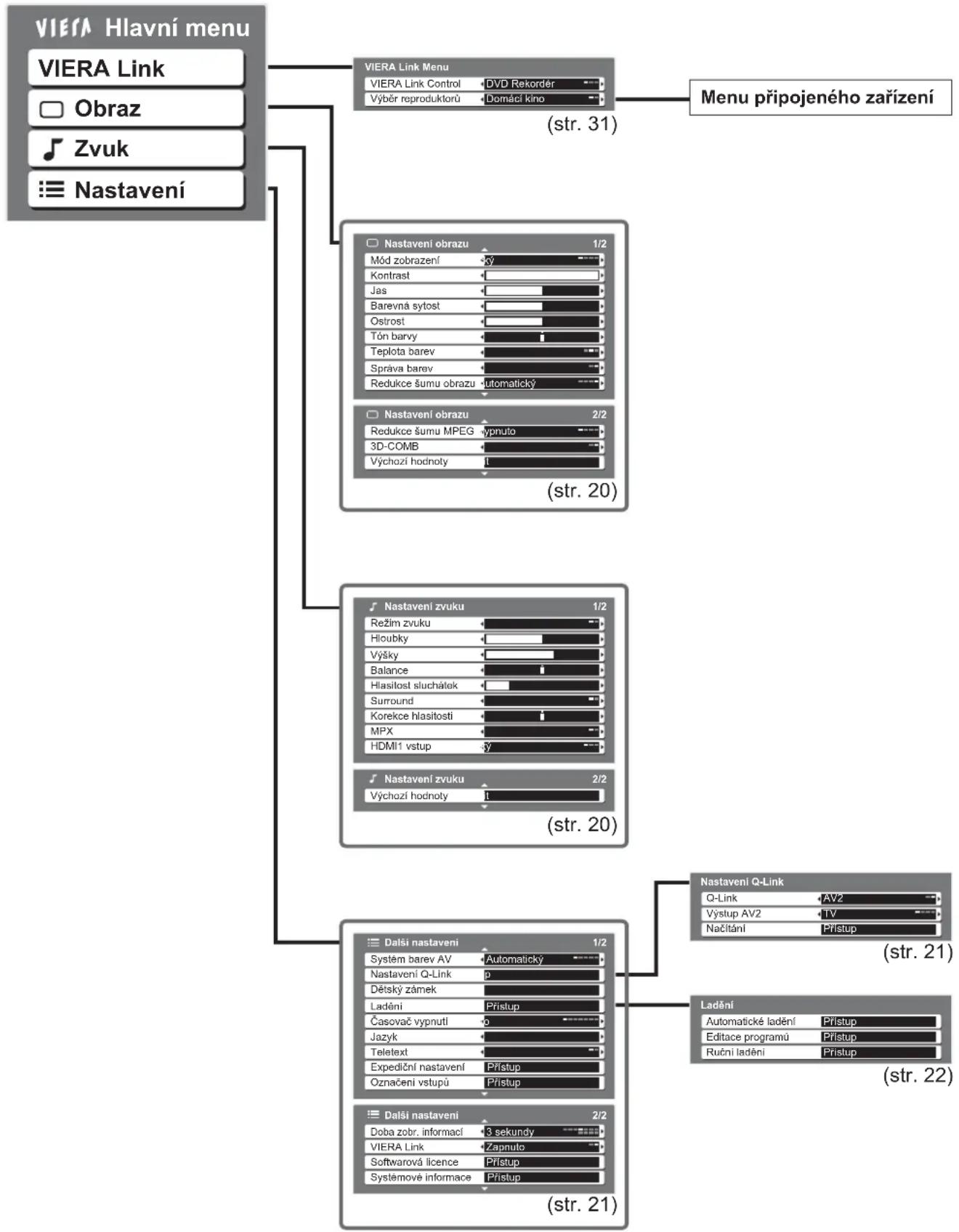

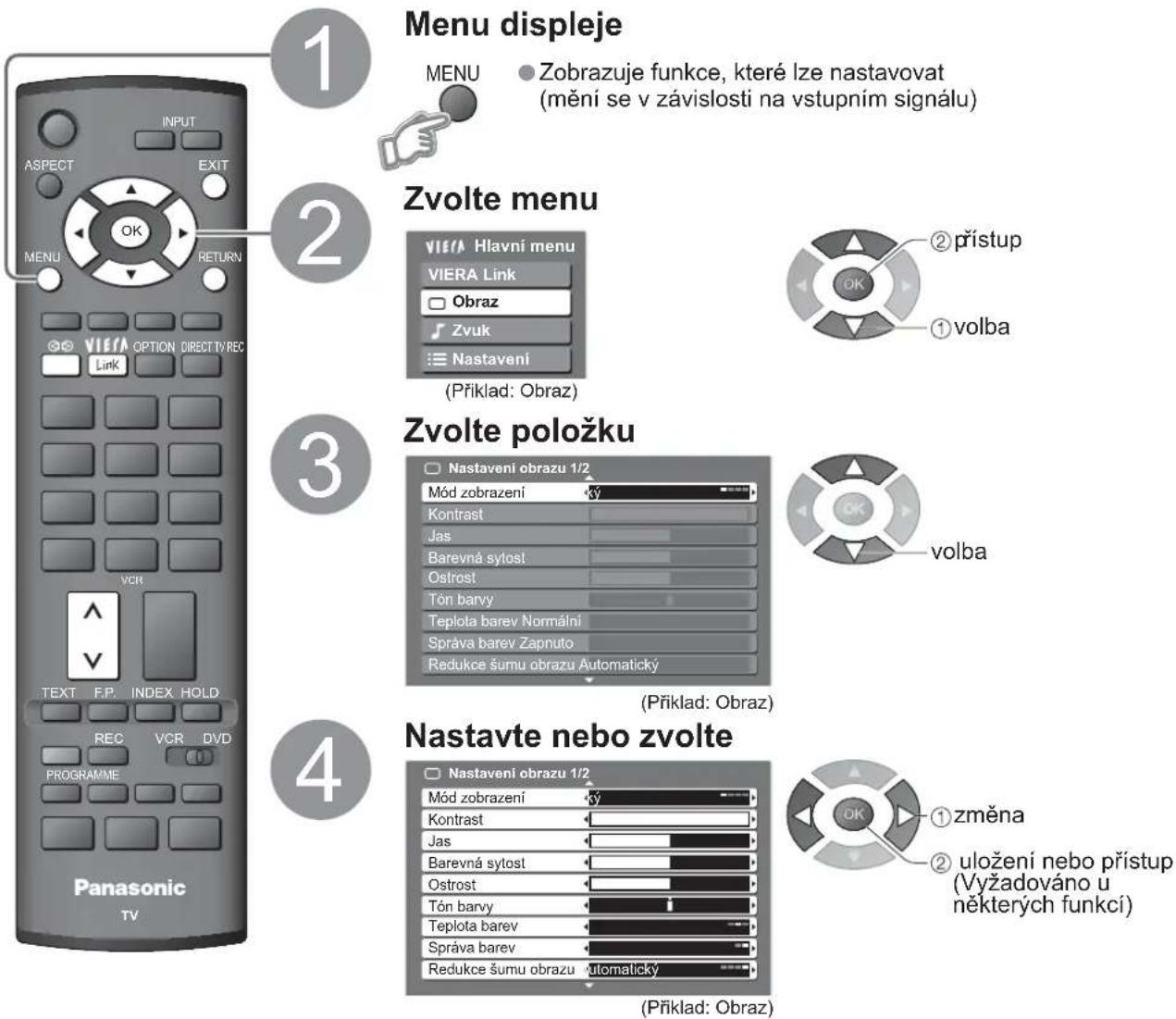

Používání obrazov- kových displejů

Mnoho funkcí tohoto televizoru je k dispozici přes menu obrazovkového displeje.

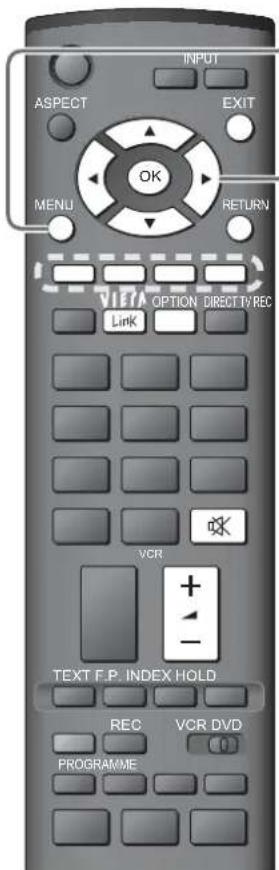

■ Jak použít dálkové ovládání

Otevřete Hlavní menu

Pohybujte kurzorem / zvolte menu

Pohybujte kurzorem/ nastavte úrovně/ vyberte z rozsahu voleb

Vstupte do menu/ uložte nastavení po provedení úprav nebo nastavení voleb.

Návrat do předchozího menu

Opust'te menu a vrat'te se k sledování TV

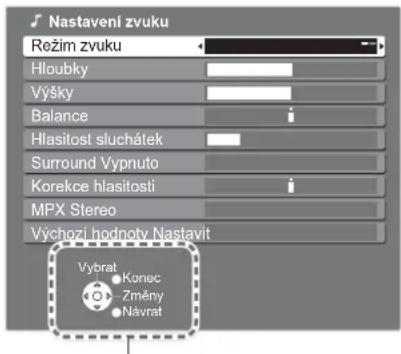

■ Okénko obrazovkové nápovědy

(příklad: Zvuk)

Obrazovkový průvodce obsluhou Vám pomůže.

Poznámka

• Pokud selhalo ladění → “Automatické ladění” (str. 22).
  ● Pokud selhalo stahování dat → "Načítání" (str. 21).
• Pokud jste naposledy vypnuli televizor hlavním vypínačem během pohotovostního režimu, bude opět v pohotovostním režimu, až jej zapnete hlavním vypínačem Zapnuto/ Vypnuto.

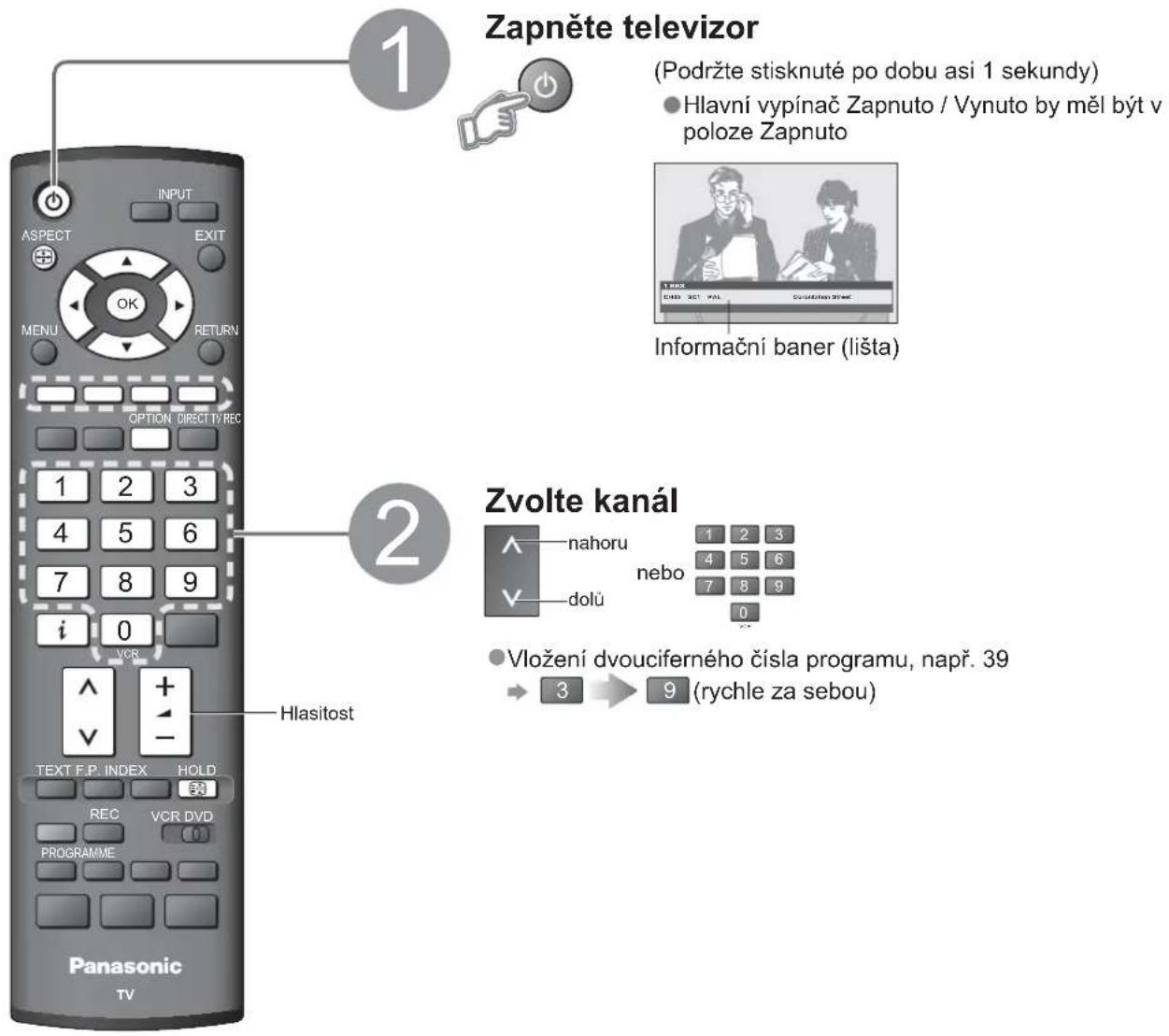

Sledování televizoru

■ Ostatní užitečné funkce (Použijte po)

Zastavení	Zmrazení / rozmrazení obrazuHOLD
Zobrazte současný stav programů	Zkontrolujte nebo změňte okamžitě současný stav programůOPTIONZměnit→2 změna1 volbaJazyk teletextu→ Volí jazyk teletextuMPX→ Zvukové menu (p. 20)Korekce hlasitosti→ Upravuje hlasitost jednotlivého kanálu nebo vstupního režimuPoznámkaJe také možno změnit nastavení v seznamu menu (str. 20 a str. 21).
Zobrazení informační lišty	Zobrazení informací o programuikanál1 BBS23:35PROVATCH05 SC1 PALCorontation StreetBad Signal Encrypted AD STTL TST Stereo 45Dostupné volbyVypnutý zvuk Systém barvyZvukový systém Program Teletext Stereo zvukPro výběr jiného kanálu→OKSkrýt→EXITNastavte časovou prodlevu zobrazení na displeji→“Doba zobr. informací” (str. 21)Objeví se také při změně kanálu.Informace o programu je závislá na signálu teletextu.
Změna poměru stran	Změna daného poměru stran(str. 34)ASPECTVychutnejte si obraz v jeho optimální velikosti a poměru stranZměnit režimSeznam voleb poměrů stranzobrazte seznam ASPECTPrí zobrazeném seznamu voleb poměrů stranzměnit režim pomocí tlačítka ASPECT(Opakovaně stiskněte, dokud nedosáhnete požadovaného režimu)

Sledování videa a DVD

Připojte vnější zařízení (VCRs, DVD zařízení a další) a můžete sledovat vstup.

Připojení zařízení (str. 8 a str. 9).

Dálkovým ovládáním lze řídit některé funkce vybraných externích zařízení značky Panasonic.

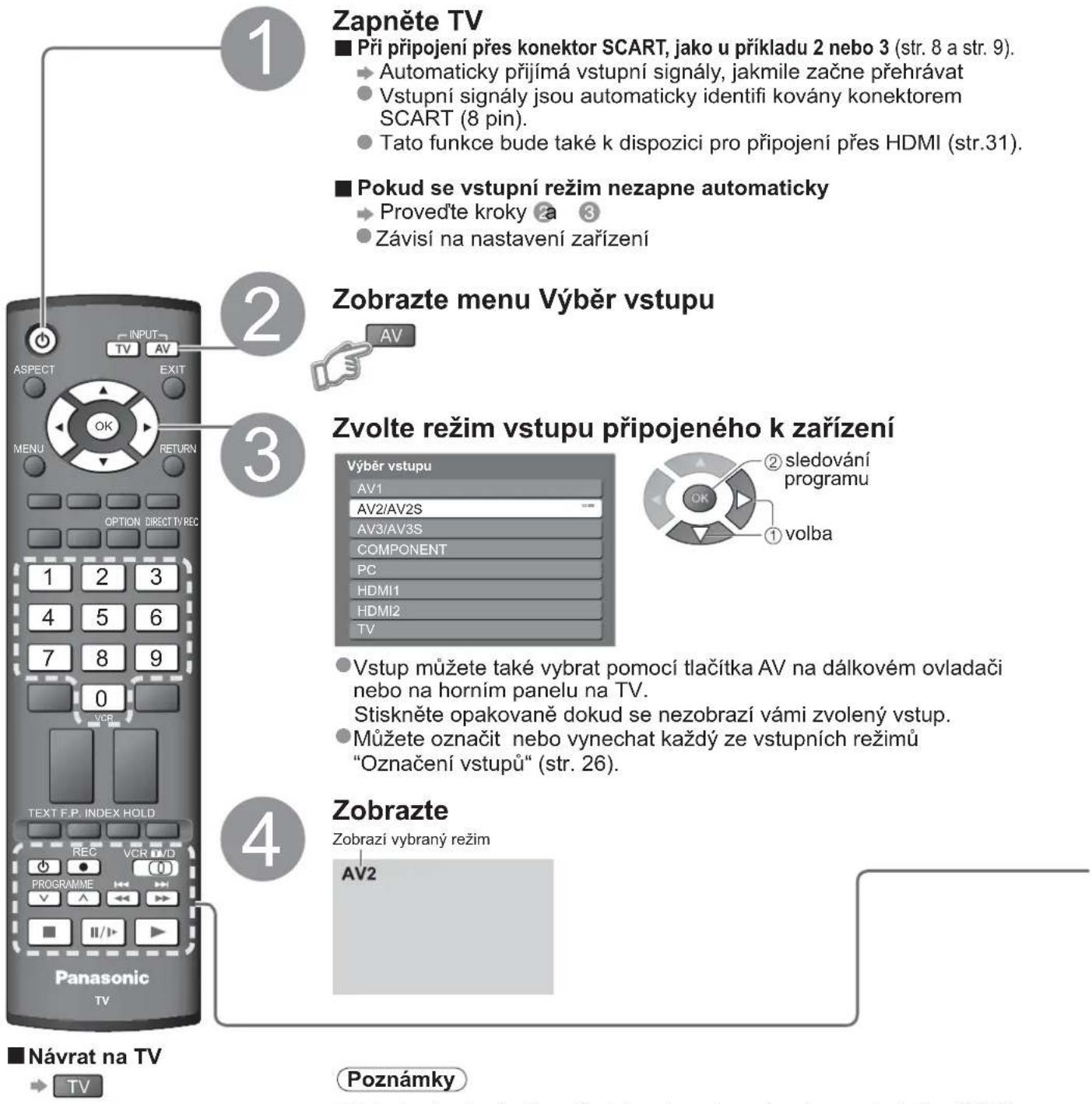

Zapněte TV

■ Při připojení přes konektor SCART, jako u příkladu 2 nebo 3 (str. 8 a str. 9).

→ Automaticky přijímá vstupní signály, jakmile začne přehrávat
Vstupní signály jsou automaticky identifi kovány konektorem SCART (8 pin).
Tato funkce bude také k dispozici pro připojení přes HDMI (str.31).

■ Pokud se vstupní režim nezapne automaticky

→ Proved'te kroky 2a 3
Závisí na nastavení zařízení

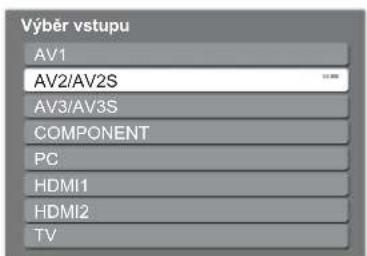

Zobrazte menu Výběr vstupu

Zvolte režim vstupu připojeného k zařízení

Vstup můžete také vybrat pomocí tlačítka AV na dálkovém ovladači nebo na horním panelu na TV.
Stiskněte opakovaně dokud se nezobrazí vámi zvolený vstup.
Můžete označit nebo vynechat každý ze vstupních režimů "Označení vstupů" (str. 26).

Zobrazte

Zobrazí vybraný režim

Návrat na TV

→ TV

Poznámky

• Pokud má externí zařízení funkci nastavení poměru stran nastavte ji na "16:9".
• Pro podrobnosti se obrat'te na návod k obsluze daného zařizení nebo se porad'te s místním prodejcem.

Zařízení Panasonic připojené k TV může být přímo obsluhováno dálkovým ovladačem.

	Vypínač VCR / DVD *Zvolte VCR k ovládání VCR nebo DVD zařízení.Zvolte DVD k ovládání Panasonic DVD zařízení nebo přehrávače domácího kina.
	Režim pohotovostiVypnutí do režimu pohotovosit / zapnutí
	PřehráváníPřehrávání videorekordéru / DVD
	ZastaveníZastavení operace
	Převíjení vzad / Přeskakování / Vyhledávání vzadVideorekordér: Zpětné přetáčení (převíjení) zobrazi obraz při rychlém přetáčení pozpátkuDVD: Přeskočení na předchozí stopu nebo titulStiskněte a přidržte k vyhledávání vzad
	Převíjení vpřed / Přeskakování / Vyhledávání vpředVideorekordér: Rychlé přetáčení (převíjení) zobrazi obraz při rychlém přetáčení vpředDVD: Přeskočení na další stopu nebo titulStiskněte a přidržte k vyhledávání vpřed
	PauzaPauza / Opětovné spuštěníDVD: Stiskněte a přidržte ke zpomalenému přehrávání
	Program nahoru / dolůZvolte program
	ZáznamSpuštění záznamu

*Nastavení vašeho dálkového ovládání pro řízení VCR, DVD, atd. značky Panasonicnic.

① Přepněte vypínač VCR/DVD do příslušné polohy
② Stiskněte a držte během následujících operací

Zadejte příslušný kód pro ovládání zařízení, viz níže uvedená tabulka

Stiskněte

Zařízení Kód
VCR 10 (přednastavený)
DVD 11

Zařízení Kód
DVD 70 (přednastavený)
Kino přehrávač	71

Poznámky

Potvrdte správnou operaci po změně kódu.
- Při výměně baterií budou kódy resetovány na prvotní hodnoty.
- „DVD“ znamená DVD přehrávač, DVD rekordér a domácí kino se záznamem.
Některé operace nemusí být u určitých modelů k dispozici.

Sledování teletextu

Můžete využívat teletextové vysílání zahrnující zprávy, předpovědi počasí a titulky, pokud je tento servis poskytován vysílací stanicí.

Co je to režim FLOF?

V režimu FLOF jsou zobrazena čtyří různobarevná témata u dolního okraje displeje. Pro získání více informací o jednom z těchto témat, stiskněte tlačitko odpovídající barvy. Toto umožňuje rychlý přístup k informacím o zobrazených tématech.

Co je to režim Seznam?

V režimu Seznam jsou zobrazeny čtyři různobarevné čísla stránek u dolního okraje obrazovky. Každé z těchto čísel lze změnit a uložit v paměti televizoru. ("Uložení často zobrazovaných stránek", str. 17)

■ Změna režimu "Teletext" v menu Další nastavení (str. 21)

■ Pohodlné používání teletextu

Jak používat funkce menu

Různá menu Vám umožňují provádět nastavení obrazu, zvuku a ostatních funkcí.

Přehled

● Lze zvolit pouze dostupné položky

Jak používat funkce menu

Seznam menu

Menu	Položka Nastavení / Konfi gurace (možnosti)
VIERA Link	VIERA Link Control	Ovládá připojené zařizení Panasonic.“Snadné ovládání pouze s dálkovým ovladačem VIERA” (str. 31)“Ovládání reproduktorů” (str. 31)●Do menu VIERA Link můžete také vstoupit přímo pomoci tlačítka VIERA Link na dálkovém ovladači.
	Výběr reproduktorů
Obraz	Mód zobrazení	Základní režimy obrazu (Dynamického / Normálního / Kina / Automatického)●Nastavte pro všechny vstupní signály
	Kontrast, Jas,Barevná sytost,Ostrost	Nastavte barvu, jas atd. pro každý režim obrazu tak, aby to odpovidalo Vašim požadavkům
	Tón barvy	Nastavte tón barvy obrazu●Pouze pro příjem signálu NTSC
	Teplota barev	Volí barevnou rovnováhu celého obrazu (Chladně / Normální / Teplé)
	Správa barev	Automaticky nastavuje svěží barvy (Vypnuto / Zapnuto)●Neplatí u signálu PC
	Redukce šumu obrazu	Redukce obrazového šumu (P-NR)Automaticky redukuje nežádoucí rušení obrazu(Vypnuto / Normálního / Dynamického / Automatického)●Neplatí u signálu HDMI nebo PC
	Redukce šumu MPEG	Automaticky omezí šum pro sledování DTV, DVD a VCD (Vypnuto / Malá / Střední / Velká)
	3D-COMB	Automaticky vylepšuje statické a zpomalené obrazy tak, že vypadají svěžeji (Vypnuto / Zapnuto)●Pouze pro příjem signálu PAL a NTSC●Neplatí pro RGB, S-Video, analogové videosignály, PC a HDMI
	Výchozí hodnoty	Stiskněte tlačítko OK, čímž se resetuje současný režim obrazu na původní (originální) nastavení
Zvuk	Režim zvuku	Základní režimy obrazu (Hudba/ Řeč)
	Hloubky	Nastavuje výstupní úroveň hlubokých basů
	Výšky	Nastavuje výstupní úroveň vysokotónového, pronikavého zvuku
	Balance	Nastavuje úroveň hlasitosti pravého a levého reproduktoru
	Hlasitost sluchátek	Nastavuje úroveň hlasitosti sluchátek
	Surround	Nastavení zvuku Surround (Vypnuto / Zapnuto)Poskytuje dynamický posilovač, kterým lze simulovat zlepšené prostorové efekty.●Lze též přepnout tlačítkem Surround na dálkovém ovladači (str. 7).
	Korekce hlasitosti	Nastavuje hlasitost na jednotlivých kanálech nebo vstupním režimu
	MPX	Volba stereo / mono (Mono / Stereo)●Normálně: Stereo●Nelze příjimat stereo signál: Mono●M1 / M2: Je k dispozici, když je přenášen signál mono
	Vstup HDMI1	Vybrat tak, aby to odpovídalo vstupnímu signálu (Automatický / Digitální / Analogový) (str.29)Automatický : Automatické vyhledání digitálního či analogového zdroje zvukuDigitální : Připojení kabelem HDMIAnalogový : Připojení kabelovým adaptérem HDMI–DVI●Pouze vstupní režim HDMI●Konektor HDMI2 je určen pouze pro digitální signál.●Není k dispozici žádné nastavení pro HDMI 2
	Výchozí hodnoty	Stiskněte tlačítko OK, čímž se resetuje současný režim zvuku na původní (originální) nastavení

Seznam menu

Menu	Položka Nastavení / Konfi gurace (možnosti)
Další nastavení	Systém barev AV		Vybírá volitelný systém barev v závislosti na video signálech v režimu AV (Automatický / PAL / SECAM / M.NTSC / NTSC)
	Nastavení Q-Link	Q-Link	Vybírá, který konektor AV má být použit pro datovou komunikaci mezi tímto televizorem a kompatibilním nahrávacím zařízení (AV1 / AV2) (str. 28).
		Výstup AV1 / AV2	Volí signál k přenosu z televizoru na Q-Link (TV / AV1 / AV2 / AV3 / Monitor)●Monitor: Obraz zobrazený na obrazovce●Nelze provádět výstup analogového videosignálu, signálu PC a HDMI
		Načítání	Stahuje informace o kanálech do zařízení kompatabilního s Q link připojeného k televizoru.
	Dětský zámek		Zamyká programové kanály, także k nim zabraňuje přístup (str. 24).
	Ladění	Automatické ladění	Automaticky nastavuje kanály přijímané v dané oblasti (str. 22).
		Editace programů	Upravuje kanály (str. 23)
		Ruční ladění	Ručně nastavuje kanály (str. 23)
	Časovač vypnutí		Nastavuje čas automatického vypnutí přístroje (Vypnuto / 15 / 30 / 45 / 60 / 75 / 90 minut)
	Jazyk	Volba jazyka	Mění jazyk obrazovkového displeje
		Jazyk teletextu	Volí jazyk teletextu (Západní / Východní1 / Východní2)●Západní: angličtina, francouzština, němčina, řečtina, italština, španělština, švédština, turečtina●Východní1: čeština, angličtina, estonština, litevština, rumunština, ruština, ukrajinština●Východní2: čeština, maďarština, litevština, polština, rumunština
	Teletext		Režim teletextového zobrazení (FLOF / Seznam) (str. 16)
	Expediční nastavení		Resetuje všechna nastavení, např. při stěhování (str. 25)
	Označení vstupů		Označí nebo vynechá každý vstupní terminál (str. 26)
	Doba zobr. informací		Nastavuje, jak dlouho zůstane informační lišta na obrazovce (str. 13)●Od 0 (nic nezobrazeno) do 10 vteřin ve vteřinových intervalech
	VIERA Link		Nastavuje pro použití funkcí Viera Link ( Vypnuto / Zapnuto) (str. 30)
	Softwarová licence		Zobrazí informace o licenci software
	Systémové informace		Zobrazí informaci o systému tohoto televizoru

• Při použití PC se zobrazi rozdílné menu. (str. 27)
  ● Lze zvolit pouze dostupné položky.

(obraz, kvalita zvuku atd.)

Jak použivat funkce menu

Pokročilá nastavení

Úpravy a nastavení kanálů

Stávající nastavení kanálů lze změnit podle Vašich požadavků a podmínek příjmu.

Automatické nastavení kanálů

Automatické ladění

Automatické nastavení kanálů přijímaných v dané oblasti.

Pokud bylo nastaveno číslo PIN dětského zámku (str.24), musí se zadat.

Spust'te Automatické ladění

Nastavení jsou prováděna automaticky

Všechna předchozí nastavení jsou vymazána.
Nastavení jsou zkopírována na Q-Link kompatibilní zařízení, které je připojeno k tomuto přístroji.
Když je operace ukončena, objeví se vysílání programu s číslem "1"
● Pokud ladění neproběhlo úplně, viz „Ruční ladění“

Pro Automatické ladění použijte tlačítka na horní části televizoru

① Opakovaně stiskněte dokud se neobjeví "Automatické ladění"

② Vstupte do položky "Automatické ladění"

③ Spust'te "Automatické ladění"

Návrat na TV → F

Upravte nastavení programových pozic

① Zvolte kanál, který chcete upravit

Kurzor

volba

Změňte číslo kanálu

→ "Manuální ladění"

Název

② Úprava

■ Vymazání → Červená → Po potvrzení stiskněte Červená

■ Přidání → Zelená → Po potvrzení stiskněte Zelená

Přesunutí → Žlutá Zvolte novou pozici → Žlutá

■ Změna zobrazeného názvu vysílací stanice při volbě kanálů

Zvolte pole "Název"

Červená Vstupte do režimu "Označení vstupu"

Zvolte znak

OK Nastavte

(maximálně pět znaků)

■ Změna zvukového systému v závislosti na signálu

Zvolte pole "Systém zvuku"

Zvolte zvukový systém.

■ Pro změnu systému barev na základě signálu

- Normálně zvolte „Automatický“

Použijte pro drobné úpravy při ladění jednotlivých kanálů (ovlivněné počasím, atd.)

■ Ruční ladění

Nastavte ručně kanál po Automatickém ladění.

Pokud je videorekordér připojen pouze pomocí RF kabelu, zvolte číslo programu "0".

Zvolte programovou pozici

Zvolte kanál

① vyhledávání

② uložení

Ovládání uzamčení kanálů

Můžete zamknout určité kanály a mít pod kontrolou, kdo je sleduje

(Po výběru kanálů se objeví zpráva; po zadání čísla PIN tento kanál můžete sledovat)

Poznámky

Nastavení "Expediční nastavení" (str. 25) vymaže číslo PIN a všechna nastavení.

Obnova nastavení

Resetuje televizor do původního nastavení, tj. nejsou naladěny žádné kanály Všechna nastavení (kanály, obrazová a zvuková kvalita, atd.) jsou resetovány

Označení vstupů

Pro snadnější identifikaci a výběr vstupního režimu si můžete pojmenovat každý vstupní terminál nebo vynechat ten, který není připojen k žádnému zařízení.

(Pro výběr vstupního režimu viz → str. 14)

2

3

4

Označení, které jste nastavili, se zobrazí v menu "Výběr vstupu" (str. 14) nebo na liště.

- Je-li vybráno „Přeskočit“ nemůžete zvolit režim.

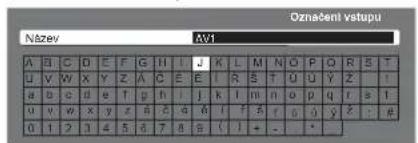

■ Označení vstupu

Každý vstupní terminál můžete pojmenovat podle Vaší úvahy

Zvolte "Označení vstupu"

Nastavte znaky

(maximálně 10 znaků)

Zobrazení počítačové obrazovky na televizoru

Na televizoru lze zobrazit obrazovku počítače, který je připojen k tomuto přístroji.

Když je připojen audio kabel, lze poslouchat i zvuk z počítače. Připojení počítače (str. 32)

Návrat na TV

■ Nastavení menu počítače (lze měnit dle potřeby)

● Provádění nastavení "Jak používat funkce menu" až (str. 18)

Menu	Položka Nastavení / Konfi gurace (možnosti)
Obraz	Rozšířené nast. PC	R-nastavení zisku	Úprava vyvážení bílé pro červené oblasti
		G-nastavení zisku	Úprava vyvážení bílé pro zelené oblasti
		B-nastavení zisku	Úprava vyvážení bílé pro modré oblasti
		Gamma (2.0 / 2.2 / 2.5)
Nastavení	Nastavení PC vstupu	Rozlišení vstupu	Přepíná na širokoúhlé zobrazeníVGA (640 x 480 pixelů), WVGA (852 x 480 pixelů), XGA (1 024 x 768 pixelů), WXGA (1 366 x 768 pixelů)Možnosti se mění v závislosti na signálu
		Hodiny Nastaveno na minimální úroveň, pokud se objeví rušení
		Horizontální poloha	Nastavte vodorovnou polohu[IMAGE]
		Vertikální poloha	Nastavte svislou polohu[IMAGE]
		Fáze hodin	Eliminujte blikání a deformaciNastavte po provedení nastavení hodinNastaveno na minimální úroveň, pokud se objeví rušení
		Synchronizace	Vybírá jiný synchronní signál, pokud je obraz zdeformován (H&V / Na G)H&V : podle vodorovných a svislých signálů z Vašeho počítačeNa G : podle zeleného signálu z Vašeho počítače (pokud je k dispozici)

• Další položky str. 20 a 21.

Funkce Q-Link

Q-Link spojuje televizor a videorekordér / DVD rekordér; umožňuje jednoduchý záznam a přehrávání.

Podmínky

• Používejte videorekordér / DVD rekordér s následujícími logy:
  "Q-Link", "NEXTVIEWLINK", "DATA LOGIC", "Easy Link", "Megalogic", nebo "SMARTLINK"
• Přípojte dané zařízení ke konektorům AV1 nebo AV2 u tohoto přístroje přes “plně obsazený” kabel SCART. (str. 32)
  Nastavení Q-Link konektoru v menu Další nastavení (Q-Link, Výstup AV1 / AV2). (str. 21)

■ Zkopírujte nastavení kanálů

●Provedte Automatické ladění (str. 22)
Při prvním použití tohoto přístroje se podívejte na "Automatické ladění". (str. 10)
●Provedte kopírování na dané zařízení. (str. 21)

■ Funkce k dispozici

Některá záznamová zařízení nelze aplikovat. Přečtěte si návody k obsluze daných zařízení

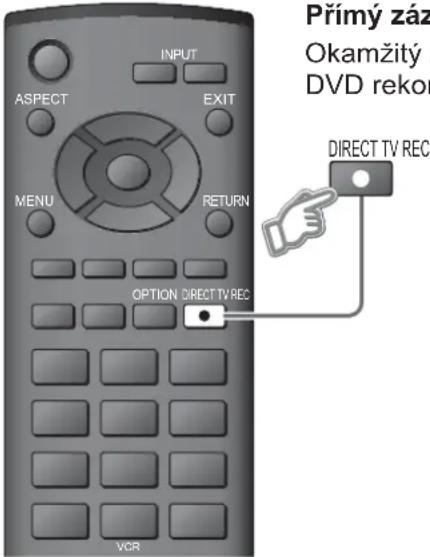

Co vidíteje to co nahráváte		:nam z televizoru:záznam stávajícího programu na videorekordér /dér.Při provádění přímého záznamu z televizoru je záznamové zařízení automaticky zapnuto, pokud bylo v režimu pohotovosti.Záznamové zařízení provádí záznam ze svého vlastního tuneru. Během záznamu můžete televizor vypnout.Pokud při nahrávání z AV zdroje televizor vypnete, nahrávání se zastaví.
Informace / Zpráva	Informace o záznamu nebo zobrazení zprávy, když záznam není možný.(Pouze když je číslo programu “0” nebo “AV režim” u některých zařízení.)
Zapnutí přes propojení a snadné přehrávání	Poté, co VCR nebo DVD rekordér začne přehrávat nebo poté, co se přímý navigátor / funkce menu pro zařízení aktivují, televizor se zapne a vstupní režim se automaticky přepne, także můžete vidět obsah. (Pouze když televizor je v režimu pohotovosti.)
Vypnutí přes propojení	Když je televizor přepnut do režimu pohotovosti, záznamové zařízení se také automaticky přepne do režimu pohotovosti. (Pouze když videokazeta nebo DVD nejsou aktivní.)

- "DATA LOGIC" (obchodní značka fi rmy Metz Corporation) • "Megalogic" (obchodní značka fi rmy Grundig Corporation)

- "Easy Link" (obchodní značka fi rmy Philips Corporation) - "SMARTLINK" (obchodní značka fi rmy Sony Corporation)

Přečtěte si také návody k obsluze daných zařízení.

Funkce HDMI

HDMI (high-definition multimedia interface) Vám umožňuje sledovat digitální obrazy s vysokým rozlišením a poslouchat zvuk s vysokou kvalitou propojením televizoru a zařízení. Zařízení kompatibilní s HDMI (*1), které je vybaveno výstupním konektorem HDMI nebo DVI jako např. Set top box a DVD přehrávač, lze připojit ke konektoru HDMI pomocí kabelu vyhovujícímu (plně obsazený) HDMI. Ohledně připojení viz "Externí zařízení" (str. 32).

Poznámky

• HDMI je první kompletní spotřebitelské digitální AV rozhraní na světě, které odpovídá nekompresním standardům.
• Pokud je externí zařizení vybaveno pouze výstupem DVI, použijte k propojení s konektorem HDMI1 kabelový adaptér DVI-HDMI (*2)
• Použijete-li kabelový adaptér DVI-HDMI, připojte zvukový kabel ke vstupnímu zvukovému konektoru. (HDMI1: používejte terminály komponentního audia).
  Nastavení zvuku lze provést v menu na obrazovce "HDMI1 vstup". (str. 20)
  ● Aplikovatelné vzorkovací kmitočty audio signálu (2kan. L.PCM): 48 kHz, 44,1 kHz, 32 kHz
• Konektor HDMI2 je určen pouze pro digitální signál.
  Nepředpokládá se používání s počítačem.
• Pokud má zařízení funkci pro nastavení poměru stran, nastavte jej na "16:9".
• Tyto konektory HDMI jsou "typu A".
• Tyto vstupy HDMI jsou kompatibilní s technologii ochrany obsahu – HDCP (High-Bandwidth Digital Content Protection).
• Zařízení, které nemá žádný digitální výstupní konektor, lze připojit ke vstupnímu konektoru “Component”, “S-VIDEO” nebo “Video” pro příjem analogového signálu.
  Vstupní konektor HDMI lze používat pouze pro následující obrazové signály:
  480i, 480p, 576i, 576p, 720p, 1080i a 1080p. Je třeba sladit nastavení výstupu digitálního zařízení.
• Pro podrobnosti o použitelných signálech HDMI se obrat'te na str. 36.

(*1): Logo HDMI je zobrazeno na zařízení, které je kompatibilní s HDMI.
(*2): Zeptejte se u vašeho místního prodejce digitálního zařízení.

■ Dostupné funkce

Při připojení zařízení Panasonic přes HDMI kabel můžete pomocí funkce VIERA Link ovládat zařízení (str. 30). Funkce VIERA Link a Q-Link můžete používat současně.

Funkce\Propojení	VIERA Link a Q-Link pouze VIERA Link pouze Q-Link (HDMI) (SCART) (HDMI) (SCART)
Snadné přehrávání	○	○
Zapnutí přes propojení	○	○
Vypnutí přes propojení	○	○
Ovládání reproduktorů	○(nedostupný přes SCART)	○
Snadné ovládání pouze dálkovým ovladačem Viera	○(nedostupný přes SCART)	○
Přímý záznam z televizoru	○(nedostupný přes HDMI)	-
Stahování kanálů	○(nedostupný přes HDMI)	-

Funkce HDMI

*Těšte se z další vzájemné obslužitelnosti HDMI u výrobku Panasonic, které mají funkci "HDAVI Control".

Tento televizor podporuje funkci "HDAVI Control 2"

Připojení některých zařízení Panasonic (DVD recordér DIGA, HD videokamera, domácí kino, zesilovač, atd.) pomocí HDMI kabelů umožňuje jejich automatické propojení.

Zařízení s funkcí "HDAVI Control" úmožnuje následující operace:

● Snadné přehrávání (str. 31)

Zapnutí přes propojení (str. 31)

• Vypnutí přes propojení (str. 31)

- Ovládání reprodukforů (str. 31)

Zařízení s funkcí "HDAVI Control 2" umožňuje navíc následující operace:

● Snadné ovládání pouze dálkovým ovladačem Viera (str. 31)

Tyto funkce jsou omezeny pouze na modely, které obsahují funkce Panasonic "HDAVI Control" a "VIERA Link". VIERA Link „HDAVI Control“ je jedinečná funkce, kterou jsme vyvinuli a přidali, založená na ovládacích funkcích poskytovaných pomocí HDMI, což je průmyslový standard známý jako HDMI CEC (Consumer Electronics Control). Není garantován provoz této funkce se zařízením jiného výrobce, které podporuje HDMI CEC.

Informace o kompatibilitě naleznete v příslušných manuálech. Použitelné zařízení konzultujte s vaším místním prodejcem Panasonic.

HDMI kabel

Tato funkce vyžaduje odpovídající HDMI kabel (plně obsazený). Nelze používat kabely, které nevyhovuji HDMI. Doporučuje se používat HDMI kabel Panasonic. Doporučené číslo dílu:

RP-CDHG15 (1.5 m)
RP-CDHG30 (3.0 m)
● RP-CDHG50 (5.0 m)

Příprava

Nastavte zařízení tak, aby tato funkce byla aktivní. Přečtěte si návody k obsluze daných zařízení.

Co se týče zapojení viz "Možnosti připojení" (str. 33). Přečtěte si také návody k obsluze daných zařízení.

■Poprvé / při přidávání nového přístroje, znovuzapojení přístroje nebo změně nastavení.

Po připojení zapněte přístroj a pak zapněte TV. Vyberte režim vstupu na HDMI1 nebo HDMI2 (str. 14) a přesvědčte se, že je obraz správně zobrazen.

1

Zobrazte menu

MENU

2

Zvolte "Nastavení"

3

Zvolte "VIERA Link"

4

Nastavte na "Zapnuto" (původní nastavení je Zap.)

SnadnéovládánípouzedálkovýmovladačemVIERA	Můžete ovládat některé funkce připojeného zařízení Panasonic dálkovým ovladačem tohoto televizoru (namiřte dálkový ovladač na přijímač TV signálu).●Pokud nemůžete vstoupit do menu, zkontrolujte nastavení a zařízení (p. 30).Vstupte do menu zařízení1 Zobrazte “VIERA Link Menu” →[IMAGE]2 Zvolte “VIERA Link Control”[IMAGE]3 Zvolte zařízení,do kterého chcete vstoupit [IMAGE]4 Použijte menu zařízení		Dostupná tlačítka dálkového ovladače VIERA:(v závislosti na připojeném zařízení)
				Pohyb kursorem / výběr menu
				Pohyb kursorem / vstoupit / upravit
				Uložit / nastavit / vstoupit
				Návrat do předchozího menu
				Opustit menu
				Stejné funkce tlačítka OPTION na připojeném zařízení.
				Vstupte, pokud jsou kličová slova zobrazena na barevné liště
	DVD rekordér DIGA	HD videokamera		Domáci kino
	[IMAGE]	[IMAGE]	[IMAGE]	StartListenWatchImport/RecordMultiroomSetup
	● Pokyny pro použití menu zařízení naleznete v manuálu k tomuto zařízení.
Snadnépřehrávání	Automatické přepínání vstupu - Když je spuštěno připojené zařízení Panasonic, režim vstupu je automaticky přepnut. Když je zařízení zastaveno, režim vstupu se vrátí zpět na původní nastavení.
Zapnutí přespropojení	Když začne zařízení přehrávat nebo je aktivována přímá navigace / menu funkcí, televizor se automaticky zapne.(Pouze když televizor je v režimu pohotovosti.)
Vypnutí přespropojení	Když je televizor přepnut do režimu pohotovosti, připojené zařízení Panasonic se také automaticky přepne do režimu pohotovosti.● Tato funkce bude aktivní, i když se televizor automaticky přepne do pohotovostního režimu.
Ovládáníreproduktorů	Reproduktory kina lze ovládat pomocí dálkového ovladače televizoru.Tato funkce je k dispozici, když je připojen zesilovač nebo kino přehrávač Panasonic.● Pokud nemůžete vstoupit do menu, zkontrolujte nastavení a zařízení (p. 30).1 Zobrazte “VIERA Link Menu” →[IMAGE]2 Zvolte “Výběr reproduktorů”[IMAGE]3 Nastavit “Domácí kino”nebo “TV”[IMAGE]		■ Domácí kinoNastavení zařízení (automaticky se zapne, pokud je v režimu pohotovosti)Hlasitost vyšší / nižší →[IMAGE]Utlumení zvuku →[IMAGE]● Zvuk TV reproduktorů je vypnutý.● Když je zařízení vypnuto, reproduktory televizoru budou aktivní.■ TVReproduktory televizoru jsou aktivní.

Externí zařízení

Tyto diagramy ukazují naše doporučení pro připojení Vašeho televizoru k různým zařízením. Pro jiná zapojení se obraťte na návod k obsluze jednotlivých zařízení, na níže uvedenou tabulku a na technické údaje (str. 39).

Kamkordér / Herní zařízení

Typy připojitelných zařízení pro jednotlivé konektory

KonektorZáznam / Přehrávání (zařizení)	AV1	AV2	AV3(Boční panel TV)	COMPONENT _Y _Pa _Pr _L _R	AUDIO OUT	HDMI
						1	2
■ Záznam / přehrávání videokazet / DVD (videorekordér / DVD rekordér)	○	○
■ Sledování DVD (DVD přehrávač)	○	○	○	○		○	○
■ Sledování obrázků kamkordéru (videokamera)	○	○	○			○	○
■ Sledování satelitních vysílání (Set top box)	○	○	○			○	○
■ Hraní her (herní zařizení)	○	○	○
■ Použití zesilovače se systémem reproduktorů					○
■ Q-Link	○	○
■ Přímý záznam z televizoru	○	○
■ VIERA Link						○	○

○: Doporučené zapojení

VIERA Link (str. 30)

• Použijte plně obsazený odpovídající kabel HDMI
• Přečtěte si také návody k obsluze daných zařízení.

■ Snadné přehrávání, Snadné ovládání pouze dálkovým ovladačem VIERA

Panasonic DVD rekordér, HD videokamera, a další.

Domácí kino

Technické údaje

Poměr stran

Lze zvolit optimální velikost a poměr a tím se těšit z lepšího obrazu. (str. 13)

■ Automatický: Automatický formát určuje nejlepší poměr stran pro vyplnění Vaší obrazovky. Toto se provádí ve čtyřkrokovém procesu, který určuje, zdali je sledovaný obraz širokoúhlý.
Pokud Automatický formát detekuje signál širokoúhlého obrazu, přepíná do odpovídajícího širokoúhlého režimu 16:9 nebo 14:9. Pokud Automatický formát nedetekuje signál širokoúhlého obrazu, potom tento pokročilý televizor vylepšuje obraz pro optimální pohodu při sledování.
Text zobražený na obrazovce úkazuje, jak Automatický formát určil, který poměr použít:
Vlevo nahoře se na obrazovce objeví "WIDE", když je nalezen identifikační signál širokoúhlého obrazu (WSS) nebo je signál nalezen přes konektor SCART. Automatický formát přepiná do odpovídajícího poměru širokoúhlého obrazu 16:9 nebo 14:9. Tato funkce bude také pracovat ve kterémkoli formátovém režimu.
Vlevo nahoře se na obrazovce objeví "Automatický", když jsou detekovány černé pruhy nad a pod obrazem.
Automatický formát zvolí nejlepší poměr a roztáhne obraz tak, aby pokryl obrazovku. Tento proces může trvat několik minut v závislosti na tmavosti obrazu.

Název signálu

Režimy poměru

Řídící signál poměru

Identifi kační signál širokoúhlého obrazu (WSS)

Řídící signál přenášený konektorem SCART (kolik 8) a HDMI

Automatický

16:9

14:9

Střed

4:3

4:3 Uplný

Zoom1

Zoom2

Zoom3

TV

AV1

AV2

AV3

Komponenta

AV1

AV2

HDMI 1

HDMI 2

TV/AV1/AV2/AV3

PAL

O

O

O

O

O

-∅

O

O

O

O

O

O

O

-

O

O

-

-

PAL 525/60

O

O

O

O

O

-∅

O

O

O

-

-

-

-

-

O

O

-

-

M.NTSC

O

O

O

O

O

-∅

O

O

O

-

-

-

-

-

O

O

-

-

NTSC (pouze vstup AV)

O

O

O

O

O

-∅

O

O

O

-

-

-

-

-

O

O

-

-

Komponenta/HDMI

SD

525(480)/60i

O

O

O

O

O

-∅

O

O

O

-

-

-

-

-

-

-

O

O

525(480)/60p

O

O

O

O

O

-∅

O

O

O

-

-

-

-

-

-

-

O

O

625(576)/50i

O

O

O

O

O

-∅

O

O

O

-

-

-

-

O

-

-

O

O

625(576)/50p

O

O

O

O

O

-∅

O

O

O

-

-

-

-

O

-

-

O

O

HD

750(720)/50p

O

O

O

O

O

O

O

O

O

∅

-

-

-

-

-

-

O

O

750(720)/60p

O

O

O

O

O

O

O

O

O

∅

-

-

-

-

-

-

O

O

1125(1080)/50i

O

O

O

O

O

O

O

O

O

∅

-

-

-

-

-

-

O

O

1125(1080)/60i

O

O

O

O

O

O

O

O

O

∅

-

-

-

-

-

-

O

O

1125(1080)/50p

O

O

O

O

O

O

O

O

O

∅

-

-

-

-

-

-

O

O

1125(1080)/60p

O

O

O

O

O

O

O

O

O

∅

-

-

-

-

-

-

O

O

Vstup z počitače

-

O

-

-

O

-

-

-

-

-

-

-

-

-

-

-

-

-

Poznámky

• Poměr se mění v závislosti na programu atd. Pokud je poměr větší než standard "16:9", mohou se nad a pod obrazem objevit černé pruhy.
• Pokud velikost obrazovky vypadá neobvykle, když je na videorekordéru přehráván program nahraný širokoúhle, nastavte sledování stopy na videorekordéru. (Viz návod k obsluze videorekordéru.)
• Ruční volba poměru: (Pouze "16:9" a "4:3" v režimu PC.)

Je zvolen nejlepší poměr a obrázek se zvětší tak, aby vyplnil celou obrazovku.

Přimo zobrazuje obraz v poměru "16:9" bez deformace (nez-kreslený).

Zobrazí obraz "14:9" v jeho standardní velikosti bez dalšího zvětšení.

Zobrazí obraz velikosti 4:3 na celou obrazovku. Roztáhnutí lze rozpoznat pouze na levé a pravé hraně.

Zobrazuje obraz "4:3" v jeho standardní velikosti bez deformace.

Zobrazuje obraz "4:3" vodorovně zvětšený tak, aby byl přes celou obrazovku.

Zobrazuje obraz "16:9" letterbox nebo "4:3" bez deformace.

Zobrazuje obraz v poměru "16:9" letterbox (nezkreslený) na celé obrazovce bez deformace.

Zobrazuje obraz v poměru "2,35:1" letterbox (nezkreslený) na celé obrazovce bez deformace. Při poměru "16:9" zobrazuje obraz na jeho maximum (s mírným zvětšením).

Připojení HDMI k některým přístrojům Panasonic umožňuje jejich automatické propojení.(str. 30).

• Tato funkce nemusí pracovat normálně v závislosti na stavu zařizení.
  Obraz a zvuk nemusí být po několik prvních sekund k dispozici, když začne přehrávání.
  Obraz a zvuk nemusí být po několik prvních sekund k dispozici, když je přepnut vstupní režim.
• Při nastavování hlasitosti zařízení bude zobrazena funkce hlasitosti.
• Snadné přehrávání je také k dispozici pomocí dálkového ovladače zesilovače nebo kino přehrávače. Přečtěte si návod k obsluze daného zařízení.
• Pokud najednou připojíte stejný druh zařízení (např. DIGA k HDMI1, další DIGA k HDMI2), je Viera Link k dispozici pro konektor s nižším číslem.
• "HDAVI Control 2" je nejnovější standard (platný od února 2007) pro zařízení Panasonic kompatibilní s HDAVI Control. Tento standard je kompatibilní s obvykle používanými HDAVI zařízeními Panasonic.

Informace o konektorech Scart, S-video a HDMI

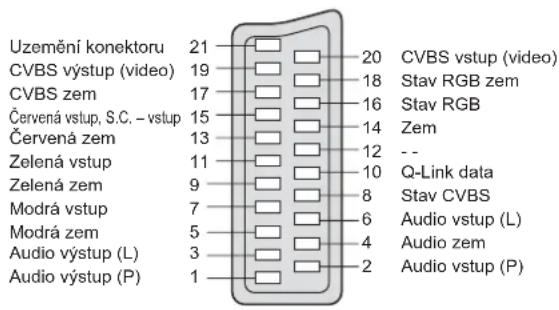

Konektor AV1 Scart

(RGB, VIDEO, Q-Link)

Vstupy vhodné pro AV1 zahrnují RGB

(Červená / Zelená / Modrá).

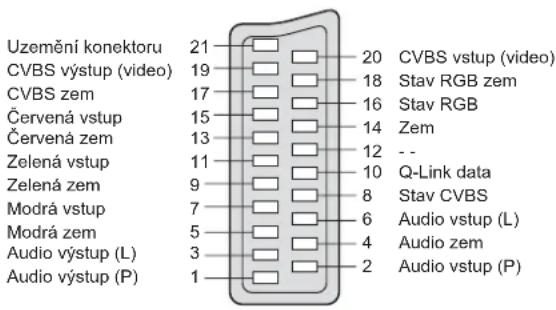

Konektor AV2 Scart

(RGB, VIDEO, S-VIDEO, Q-Link)

Vstupy vhodné pro AV2 zahrnují RGB (Červená / Zelená / Modrá). AV2 – kolíky 15 a 20 závisí na přepnutí AV2 S-VHS / VIDEO.

Konektor HDMI

Detekce živého zařízení (Hot plug) Uzemnění DDC / CEC SCL CEC Stínění TMDS hodin TMDS Data 0- TMDS Data 0+ Stínění TMDS Data 1 TMDS Data 2- TMDS Data 2+

Napájení +5V SDA Reservováno (na kabelu ale na přístroji N.C.) TMDS hodiny - TMDS hodiny + Stínění TMDS Data 0 TMDS Data 1- TMDS Data 1+ Stínění TMDS Data 2

Technické údaje

Připojení počítače

K tomuto televizoru lze připojit počítač tak, že je zobrazena obrazovka počítače a z televizoru je slyšet zvuk počítače.

• Počítačové signály, které vstup akceptuje: Vodorovná skenovací frekvence 31 až 69 kHz, svislá skenovací frekvence 59 až 86 Hz (více než 1 024 signálových řádků může mít za následek nesprávné zobrazení obrazu).
  U počítačů s 15 kolíkovým konektorem D-sub, který je kompatibilní s DOS/V, není používání PC adaptéru nutné.

Poznámky

Některé modely počítačů nelze k tomuto televizoru připojit.
- Při použití PC nastavte kvalitu barvy dispeje PC na nejvyšší stupeň.
- Pro podrobnosti o použitelných PC signálech - viz níže.
● Max. rozlišení displeje

Pomer stran	4:3	1,024 × 768 pixelù
	16:9	1,366 × 768 pixelù

Signál 15 kolíkového konektoru D-sub

Č.kolíku	Název signálu	Č.kolíku	Název signálu	Č.kolíku	Název signálu
1	R GND (Ukostření)	NC (nepřipojeno)		11
2	G GND (Ukostření)	NC (nepřipojeno)		12
3	B GND (Ukostření)	HD		13
4	NC (nepřipojeno)	NC (nepřipojeno)	VD	14
5	GND (Ukostření)	10	GND (Ukostření)	15	NC (nepřipojeno)

Vstupní signály, které lze zobrazit

KOMPONENTA (Y, P_B , P_R ), rozhraní HDMI

označeno hvězdičkou *: Příslušné vstupní signály

Název signálu KOMPONENTA HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1,125 (1,080) / 60i	*	*
1,125 (1,080) / 50i	*	*
1,125 (1,080) / 60p		*
1,125 (1,080) / 50p		*

PC (15kolíkový konektor D-sub)

Název signálu	Horizontální kmitočet (kHz)	Vertikální kmitočet (Hz)
640 × 400 @70 Hz 31.47 70.07
640 × 480 @60 Hz 31.47 59.94
640 × 480 @75 Hz 37.50 75.00
800 × 600 @60 Hz 37.88 60.32
800 × 600 @75 Hz 46.88 75.00
800 × 600 @85 Hz 53.67 85.06
852 × 480 @60 Hz 31.44 59.89
1,024 × 768 @60 Hz 48.36 60.00
1,024 × 768 @70 Hz 56.48 70.07
1,024 × 768 @75 Hz 60.02 75.03
1,024 × 768 @85 Hz 68.68 85.00
1,280 × 1,024 @60 Hz	63.98 60.02
1,366 × 768 @60 Hz 48.39 60.04
Macintosh13" (640 × 480)	35.00 66.67
Macintosh16" (832 × 624)	49.73 74.55
Macintosh21" (1,152 × 870)	68.68 75.06

Poznámky

• Jiné než výše uvedené signály nebudou pravděpodobně zobrazeny správně.
  Výše uvedené signály jsou přeformátováhy pro optimální zobrazení na Vašem displeji.
• Příslušný vstupní signál pro PC je kompatibilní s normou VESA.
• Pokud je PC signál v jiném rozlišení než displej televizoru, obraz může být lehce rozostřen.

Otázky a odpovědi

Dříve než zavoláte servis nebo budete žádat pomoc, projděte tato jednoduchá opatření pro vyřešení problému. Pokud problém stále přetrvává, požádejte prosím o pomoc vašeho místního prodejce Panasonic.

Bílé body nebo obraz s duchy (rušení)

- Zkontrolujte polohu, směr a zapojení anténa.

Není reprodukován ani obraz ani zvuk

• Není přístroj v "režimu AV"?
• Je napájecí kabel zapojen do sítě?
• Je televizor zapnut?
• Zkontrolujte menu obrazu (str. 20) a hlasitost.
• Ověřte, že všechny požadované kabely SCART jsou řádně připojeny.

Automatický formát

- Účelem automatického formátu je poskytnout poměr stran nejvhodnější pro vyplnění obrazovky. Pokyny pro uživatelské ovládání jsou na str. 34.

S-Video/ černobílý obraz

- Použitím AV tlačítka potvrd'te, že vaše volba je „S-Video tj. AV2/AV2S“ (str. 14).

- To lze jednoduše odstranit stisknutím tlačítka i. Stiskněte ještě jednou pro znovuzobrazení.

Funkce Přímý záznam z TV / Q-link nefungují

Zkontrolujte kabel SCART a jeho připojení. Nastavte také „Výstup AV1 / AV2“ v menu Nastavení (str. 21).

Na obrazovce mohou být červené, modré, zelené a černé body

- Toto je charakteristické pro panely z tekutých krystalů a neukazuje to na žádný problém. Panel z tekutých krystalů je postaven vysoce přesnou technologií tak, aby Vám poskytoval jemné obrazové detaily. Čas od času se na obrazovce může objevit několik neaktivních pixelů jako stálý bod modré, zelené, červené nebo černé barvy. Toto nijak neovlivňuje vlastnosti a výkonnost Vašeho LCD.

Pokud na panel zatlačíte prstem, lehce se prohne. Může se ozvat jemné zapraskání.

- Kolem panelu musí být dostatečné místo, aby se zabránilo jeho poškození. Pokud na panel zatlačite prstem, lehce se prohne a může se ozvat jemné zapraskání. Toto není porucha přístroje.

Otázky a odpovědi

Problém Náprava

Obrazovka Zvuk HDMI	Chaotický obraz, rušení	Nastavte “P-NR” v menu Obrazu (pro eliminaci rušení).(str. 20)Zkontrolujte blízká elektrická zařizení(auto, motocykl, fl uorescenční lampa).
	Nelze zobrazit žádnýobraz	Nejsou “Barevná sytost” nebo “Kontrast” nastaveny na mini-mum? (str. 20)Zkontrolujte „Systém barvy“ (str. 23)
	Rozmazaný nebozdeformovaný obraz(bez zvuku nebo nízká hlasitost)	Znovu nastavte kanály. (str. 22)
	Je zobrazen neobvyklýobraz	Vypněte televizor hlavním vypínačem Zapnuto / Vypnuto, pak opět zapněte.
	Není reprodukován žádnýzvuk	Není aktivní “Utlumení zvuku”? (str. 7)Není hlasitost nastavena na minimum?
	Úroveň zvuku je nízkánebo je zvuk zkreslený	Příjem zvukového signálu se mohl zhoršit.Nastavte “MPX” (str. 20) v menu Zvuku na “Mono”.Zkontrolujte „Systém zvuku“ (str. 23)
	Zvuk je neobvyklý	Nastavte zvuk připojeného zařizenín na “2kan. L.PCM”.Zkontrolujte v menu Zvuku nastavení “HDMI1 vstup”.(str. 20)Pokud máte problém s digitálním připojením zvuku, zvolte anal-logové připojení zvuku. (str. 29)
	Obrázky ze zařizení,které je připojeno přesHDMI, jsou neobvyklé	Je HDMI kabel správně připojen? (str. 32)Vypněte televizor a zařizení a poté je znovu zapněte.Zkontrolujte vstupní signál ze zařizení. (str. 36)Používejte zařizení kompatibilní s EIA/CEA-861/861B.
	Televizor se přepne do“Režimu pohotovosti”	Je aktivovaná funkce časovače vypínutí.Televizor se přepíná do “Režimu pohotovosti” zhruba 30 minut po ukončení vysílání.
	Dálkový ovladač nepracuje	Jsou správně vloženy baterie? (str. 6)Je televizor zapnut?
	Objeví se chybovázpráva	Následujte instrukce ve zprávách.Pokud problém přetrvává, spojte se s autorizovanýmservisním centrem.

Licence

Ochrana obchodních známek

● VGA je ochrannou známkou společnosti International Business Machines Corporation.
● Macintosh je registrovanou ochrannou známkou společnosti Apple Computer, Inc.
S-VGA je registrovanou ochrannou známkou společnosti Video Electronics Standard Association. I když není uvedena zvláštní zmínka o ochranných známkách některé společnosti nebo produktu, tyto ochranné známky jsou plně respektovány.
● HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC.
HDAVI Control™ je obchodní značka Matsushita Electric Industrial Co., Ltd.

Technické údaje

			TX-26LX70P TX-32LX70P
Zdroj Střid. 220-240 V, 50 / 60 Hz
Spotřeba	Běžné použivání 100 W 134 W
	V režimu pohotovosti 0.4 W
Panelobrazovky	Poměr stran		16:9
	Viditelná velikostobrazovky		66 cm (úhlopříčka)	80 cm (úhlopříčka)
			575 mm (š) × 323 mm (v) 697 mm (š) × 392 mm (v)
	Počet pixelů 1,049,088 (1,366 (š) × 768 (v))
Zvuk	Reproduktor 120 mm × 60 mm × 2 kusy
	Audio výstup 20 W (10 W + 10 W)
	Sluchátka mini stereo zdiřka ∅ 3,5 mm × 1
Signál PC			VGA, SVGA, XGASXGA ...... (komprimováno)Horizontální kmitočet snímání 31–69 kHzVertikální kmitočet snímání 59–86 Hz
Přijímací systémy /Název pásma			PAL B, G, H, I, SECAM B, G, SECAM L / L’VHF E2 - E12 VHF H1 - H2 (ITÁLIE)VHF A - H (ITÁLIE) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperpásmo)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Přehrávání NTSC pasků z některých PAL videorekordérů (VCR)M.NTSC Přehrávání z M. NTSC videorekordérů (VCR)NTSC (pouze AV vstup) Přehrávání z NTSC videorekordérů (VCR))
Anténa - Zadní			VHF / UHF
Provozní podmínky			Teplota : 0 °C - 35 °CVlhkost : 20 % - 80 % RH (nekondenzující)
Zapojení Konektory	AV1 (Konektor Scart)		21 kolíková zdiřka (Audio/Video vstup, Audio/Video výstup, RGB vstup, Q-Link)
	AV2 (Konektor Scart)		21 kolíková zdiřka (Audio/Video vstup, Audio/Video výstup, RGB vstup, S-Video vstup, Q-Link)
	AV3	VIDEO	RCA KOLÍKOVÉHO Typu × 1 1,0 V[p-p] (75 Ω)
		S-VIDEO	Mini DIN 4-kolíkový Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω)
		AUDIO L - R	RCA KOLÍKOVÉHO Typu × 2 0,5 V[rms]
	COMPONENT	VIDEO	Y 1,0 V[p-p] (včetně synchronizace)PB, PR ±0,35 V[p-p]
		AUDIO L - R	RCA KOLÍKOVÉHO Typu × 2 0,5 V[rms]
	Ostatní	HDMI1 / 2	Konektor typu A ● Tento televizor podporuje funkci “HDAVI Control 2”.
		PC	15KOLÍKOVÝ KONEKTOR HIGH-DENSITY D-SUB R,G,B/0,7 V[p-p] (75 Ω)HD, VD/TTL úroveň 2,0 - 5,0 Vp-p (vysoká impedance)
	Výstup	AUDIO L - R	RCA KOLÍKOVÉHO Typu × 2 0,5 V[rms] (vysoká impedance)
Rozměry (š × v × h)			657 mm × 525 mm × 216 mm (včetně TV stojanu) 791 mm × 615 mm × 248 mm (včetně TV stojanu)657 mm × 473 mm × 117 mm (pouze televizor) 791 mm × 563 mm × 117 mm (pouze televizor)
Hmotnost (váha)			14.0 kg	17.5 kg

Poznámky

• Technické údaje podléhají změnám bez předchozího upozornění. Uvedená hmotnost a rozměry jsou přibližné.
• Toto zařízení splňuje normy elektromagnetické slučitelnosti uvedené dále.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.

Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přirodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.

Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Záznamy zákazníka

Číslo modelu a sériové číslo tohoto výrobku lze nalézt na jeho zadním panelu. Toto sériové číslo byste si měli zapsat na níže udedené místo a uschovat si tuto knihu včetně účtu jako stálý záznam o zakoupení tohoto přístroje za účelem identifikace při odcizení či ztrátě a také za účelem záručních služeb.

Číslo modelu Sériové číslo
