NÁVOD K OBSLUZE MultiControl Duo 1874 GARDENA

Zavlažovací počítač Multi Control Duo

Obj. č. 119 40 93

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup zavlažovacího počitače.

Tento návod k obsluze je nedilnou součásti tohoto výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečist.

Účel použití

Tento výrobek slouží jako zavlažovací systém, jehož oblast použlí je v domácnosti nebo na zahradě. Zařízení je určené výhradně pro sukromé účoly. Prostřednictvím tohoto zařízení můžete velmi pohodné ovládat a automatizová vlastní zavlažovací systém. Systém disponuje celkem dvěma výstupy a muže tak být použňý pro automatické zavlažování během vaši nepřitomnosti (například na dovoleně) a dryu různuých místech. Tento systém instaluite výhradné ve venkovním prostředí.

Tento systém nesmí být v žádném případě používán pro komerční a průmyslové účely. Zároveň není určen pro kombinací s chemlkállemí, potravlnami, hořlavými nebo jlnými nebezpečnými látkami a kapallnami!

Důležitá bezpečnostní opatření

Z bezpečnostních důvodů použivejte k provozu tohoto zařízení výhradně kvalitní, alkalické baterie (1x baterie 9 V DC). Jako prevenci před selháním funkce integrovaného počítace, provedte včasnou výměnu baterie ve chvili, kdy se na displeji zobrazuje indikátor slabé baterie a jeho poslední segment.

Tento zavlažovaci počitač neni určen k provozu uvnitř budov. Instalujte jej proto pouze ve venkovnim prostředi.

Instaljuste tento systém vždy do svislé poloły s použtím prevlečné matice v horni polože. Zabráňte tím možněmu úniku vody do příhrádky baterlového prostoru. Pro správnou a bezpečnou funkci zavlažovacího systému je nezbytné zajestit minimální prutok vody v objemu 20 – 30 litru / hodinu pro každy výstup. Například pro správnou funkci a oviádání systému Micro Drip je zapotřebí minimálního množství 10 x 2 i vodních rozprašovačo. Za velmi vysokých leplot (nad +60 °C) se může stál, že dojde k vypvnú LCD displejse. Jeho vypvní však namá žadný vliv na správnou funkci programatoru. Pošie, co znouv klesne teplota vzduchu dojde ke znovuobnovení funkce displeje. Maximální teplota vody v celém systému nesmí překročit +40 °C. K zavlažování používjetve výhradně čistou a sladkou vodu! Minimální provozní tlak uvmír systému je 0,5 bar. Maximální provozní tlak je 12 bar. Zabráňte prekročení uvedených hodnot tlaku. Dobjte na to, aby nedošlo k vytržení privodní hadice připovněné k jednotce zavlažovacího počilače.

Programováni zavlažovače

Proces programování spusite po přípojení hadic s výpustným ventiem. Provedte všechna nezbytná opatření, aby nedoslo k výstupu vody například na ruzné elektrické spotřebiče nebo jiné předměty. Během programování mužete ovládaci část s tlačíky výjmout z pouzdra a pohedníč celý systém programovat. Paklize došlo k výjmuti ovládaci částí z hlavní zavlážovací jednotky a současné přhom byt otevlený ventil, zustane tento ventil otevlený dokud nevrátne ovládaci část do hlavní jednotky.

Popis funkce

Pomoci tohoto zavlažovacího systému můžete naprogramovat čas zalévání na dvou rozdílných místech zahrady. Každý výstup navíc můžete naprogramovat pro celkem 3 splinací bloky (každý blok pro max. 8 hodín). Tento systém pak můžete používát pro bőžné zalévání zahrady nebo pro připojení k zahradním rozstřikovacům. Zavlažování probihlá poděrem prednastaveného programu, který můžete vyučít zejména po dobu vaší nepřítomnosti. Běnem rána a v noci dochází k výraznému odpařování vody z pudy a proto je v této dobá celkové nižší požadavek zavlažování.

Popis a ovládací prvky

Požadovaný zavlažovací program nastavíte velmi jednoduše pomocí ovládacích tlačítek na přední, řídící části počítače.

1 - Man. = manuálni olevřeni nebo uzavřeni prútoku vody.

4 - ▼ / ▲ (V1 / V2) - nastavení požadovaných hodnot / výběr výstupu vody pro ventil V1 nebo ventil V2. Pomocí tlačitka Menu můžete procházet jednotlivými položkami hlavní nabídky:

1) Běžné provozní zobrazení „Normal-Anzeige“

3) Cas spusteni zavlazovani „Bewasserungs-Startzeit“ 4) Délke (intervel) zeuleževání, Bewösevage Revert

5) Frekvence (četnost) zavlažování, Bewässerungs-Häufigkeit

6) Spuštění a vypnutí zavlažování / Aktivace a deaktivace senzoru „Programm ein ausschalten / Sensor abmelden“

Do jednotlivé nabídky můžete kdykoliv stoupit po stisku tlačitka Menu. Po provedení konfigurace / modifikace vlastního vázlazovacího programu a stisku tlačitka OK dojde systémem k převzeti zadaných hodnot a jejich uložení do interní paměti. Pokud během programování zavlážovacího systému potvrdíte modifikované hodnoty stiskem tlačitka OK, dojde okamžitému k uzavření ventilu.

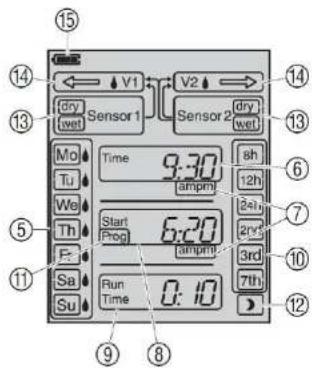

Symboly a zobrazení na displeji

5 - Dny v týdnu. (Mo, Tu...)
Aktuální den v týdnu nebo naprogramovaný
den pro zavlažování (se symbolem kapky)
6 - Time. Zobrazení aktuálního času
(bēhem zadávání tento ukazatel bude blikat).
7 - am/pm. Formát zobrazení času (12.
hodinový systém se používá například v USA nebo Kanadů).
8 - Start. Čas spuštění zavlažování
(během zadávání tenlo ukazalel bude blikat).
9 - Run Time. Délka (průběh) zavlažování
(během zadávání tento ukazatel bude blikat).
10 - 8h, 12h, 24h, 2nd, 3rd, 7th.
Frekvence (četnost) zavlažování:
Každých 8 / 12 / 24 hodin, každý druhý, třetí, sedmý den.
11 - Prog ON : OFF. Aktivace (On) nebo
deaktivace (Off) zavlažovacího programu.
12 – Direct sensor control. Zavlažování
bude v době od 20.00 hod do 06.00 hodin
řízeno výhradně prostřednictvím připojeným senzorem vlhkosti půdy.

13 - Sensor 1 / 2 dry / wet. Po zaznamenání sucha dry dojde k aktivaci zavlažování. Pokud však senzor zaznamená dostatečnou vihkost půdy wet, zavlažovací program bude deaktivován.

14 - Ventil • V1 / Ventil V2 . Symbol šipky predstavuje vybraný ventil (výstup). Pokud se bude u ventilu zobrazovat symbol kapky, znamená to, že ventil je uzavřený. Pakliže tento symbol bude blikat, je príslušný ventil olevřený.

15 – Baterie. Zobrazeni stavu (kapacity) baterie v několika úrovnich.
3 segmenty = maximální kapacita baterie, doba provozu systému je min. 4 týdny a déle
2 segmenty – kapacita na zhruba poloviční úrovni, doba provozu je max. 4 týdny.
1 segment – slabá baterie, omezeni funkce systému a otevirání ventilů.
Zádný segment = krílický stav baterie, blikající symbol prázdné baterie = zcela vybitá baterie.
Paklize ma balene knlicky nizkou kapacitu a tento symbol navic blika, nedojde jiz k clevreni ventilu.
Za tohoto stavu jiz system neotevre ventil a jeho funkce je zcela deaktivovana. Pokud k tomuto stavu
dojde behem probinajícino zavlazovacíno programu, dojde V tomto připadě vyměňte starou a vybitou baterii za novou.

Uvedení do provozu

Pro napájení tohoto zavlažovacího systému použljte výhradné kvalitní a alkalické baterie 9 V DC. Vyjměte Fídici jednolku (16) z hlavní části systému. Vlužte novou baterii do příhrádky baleriového prostoru (17). Dbejte přitom na vložení baterie do správné polohy a polarity. Uvnití příhrádky naleznete příslušné symboly pro polaritu (P) + / - .

Po vložení baterie nasadte zpálky řídící jednotku na hlavní část zavlažovacího systému. Vyberte požadovaný formát pro zobrazení aktuálního času. Výchozí nastavení je 24. hodinový formát (Evropa). Pro změnu formátu času stiskněte a přidříte tlacitko Man během výměny / vkládání baterie.

Hlavní jednotka zavlažovacího systému je osazena převlečnou maticí (19) pro ventily / kohouty se závitem 33,3 mm (G 1). Dodávaný adaptér (18) je určen pro připojení zavlažovacího systému s ventily se závitem 26,5 mm (G %).

1. Pro závity 26,5 mm (G 34"): Adaptér (18) pouze ručné našroubujte na ventil prívodu (nepouživejte prítom k tomu žádné nářadí).
2. Dostatečně potom dotáhněte prevlečnou matici (19).
3. Přípojku na hadici s rychlospojkou (20) našroubujte na oba výstupy.

V připadě, že systém zaznamená dostatečnou vlhkost půdy nebo srážky, dojde k deaktivaci automatického zavlažování. Nezávisle na tom můžete systém kdykoliv ovládat manuálním zásahem obsluhy.

Přlpojení senzoru pro měření vlhkosti půdy nebo srážkového (dešťového) se senzoru (vollteiná součást)

Přížazení funkce jednotlivých senzorů:

a) Senzor ve zdlíce 1 – senzor určený pouze pro Ventil 1 b) Senzor ve zdlíce 2 – senzor určený pro oba ventily c) Senzor ve zdlíce 1 a 2 – senzor pro Ventil 1 / senzor pro Ventil 2

1. Senzor pro měření půdní vlhkosti pro oblast zavlažování nebo dešťových srážek umístěný v požadované oblasti pro zavlažování.
2. Část s řídící jednotkou (16) vyjměte ze zavlažovacilho systému.
3. Pripojte senzor (případně doplněný prodlužovacím kabelem) nebo adaptér do příslušného vstupu (21) na řídící jednotce.

Připojení senzoru

Systém zaznamená senzor automaticky během 60. sekund od jeho připojení. Přírazení jednotlivých funkci (a, b nebo c) a stav senzoru dry (sucho) / wet (vlhko) se na displeji zobrazuje spolu se symbolem šípky. Příklad zapojení senzoru 1 dry (sucho) pro Ventil 1 (a) je na obrázku vpravo.

Spuštěni / Vypnuti zavlažováni / Deaktivace senzoru „Sensor abmelden“ (Menu 6).

Pakliže požadujete spustit zavlažování, prestože byl k systému připojen senzor, musíte nejprve senzor deaktivoval.

1. Křidící jednotce připojte senzor.
2. Stiskněte 5x tlačítko Menu. Systém tim prejde do nabídky Spuštění a vypnutí zavlažování / Deaktivace senzoru „Programm ein-ausschalten / Sensor abmelden“.

Přiřazení jednotlivých funkci (a, b nebo c) a stav senzoru dry (sucho) / wet (vlhko) se na displeji zobrazi spolu se symbolem šipky.

1. Stiskněte tlačitko OK. Tim došlo k deaktivaci funkce senzoru.

Pro připojení staršich typů senzorů do tohoto zavlažovacího systému (2-pólové konektory) bude zapotreblí použití adaptéru Gardena Adapter-kabel (modelové označení 1189-00.600.45). Pro objednání tohoto adaptéru se obratte na zákaznický servis.

Instalace ochrany zavlažovacího systému proti krádeží (vollitelná součást)

K tomuto systému můžete instalovat speciální ochranu proti odcizení Gardena Diebstahlsicherung (1815-00.791.00). Připevněte úchyt (22) pomocí šroubu (23) na zadní stranu zavlažovacího systému Do tohoto úchytu můžete například provléknout fetž, který dále zafixujete k pevnému předmětu. Šroub pro fixaci úchytu je možné pouze jednou dotáhnout, anlž by bylo možné jej opěstovné povolit.

K programování můžete výjmout řídici jednotku (16) a celý proces tak provést velmi pohodlné jako při použití běžného mobilní zařízení. Programovací proces můžete v kterékoliv fázi přerušit jednoduše po stisku tlačítka Man. Veškeré nastavení, které bylo do té doby provedeno a potvrzeno stiskem tlačítka OK se uloži do interní paměti.

Nastavení aktuálního času a dne v týdnu (2)

1. Stiskněte tlačítko Menu a přejděte do příslušné nabídky. Systém však do léto nabídky vsloupí automaticky po výměně / vložení nové baterie. Na displeji bude blikat indikátor Time a pozice pro nastavení hodin.

1. Pro nastavení použljte ovládací tlačítka ▼ / ▲ a potvrdte sliskem tlačítka OK. Systém následně přejde k nastavení minut.

1. Obdobným způsobem nastavte i minuty a znovu potvrdte tlačítkem OK. Na displeji bude i nadále blikat indikátor Time a den v týdnu.

1. Pomoc tlačítek ▼ / ▲ vyberte požadovaný den a potvrde sliskem tlačíka OK. Poznámka: Mo = pondelí, Tu = úterý, We = středa, Thu = čtvrtek, Fri = pátek, Sa = sobota, Su = neděle.

Systém následně zobrazi na displeji výzvu ke konfiguraci vlastního zavlažovacího programu: „Bewässerungsprogramm eigeben“ v režimu zavlažováni, „Zeitgesteuerte Bewässerung“. Na displeji se zobrazi indikace Start Prog. Systém tím upozorňuje na možnost spuštění programování.

Režimy pro zavlažování

A) Zavlažovani pomoci časovaciho programu „Zeitgesteuerten Bewässerung“.

V tomto režimu docházi k ovládání zavlažovacího systému prostřednictvím časově řízeného programu. V tomto režimu navic můžete použit i funkce senzoru pro detekci půdní vlnkosti nebo senzoru dešťových srážek. Při použití funkce senzoru dojke k potlačení spuštění časovacího programu nebo již probinajícího programu. Manuální ovládání systému a spuštění zavlažování je přítom možné provést kdykoliv po stisknutí tlačitíc Maň.+ OK.

B) Senzorem rízené zavlažování (Sensor Direct Control)

V tomto režimu dochází k řízení zavlažování pouze v dobé od 22.00 hod do 06:00 hod při použití príslušného senzoru a zaznamenání sucha (dry). Pro tuto funkci je pak zapotřebí připojit do systému príslušný senzor.

C) Manuální zavlažování „Manuelle Bewässerung“

Manuální ovládání zavlažování spustíte kdykoliv po stisku tlačítka Man. + OK nezávisle na ostatních režimech a připojeném senzoru.

A) Zavlažování pomocí časovacího programu

1. Pomoci tlačitek ▼ / ▲ (V1 / V2) vyberte program pro Ventil 1 (- V1) nebo Ventil 2 (V2 →). Tato funkce není v systému k dispozici, dokud neprovedete zadání aktuálního času a dne v týdnu.

1. Stiskněte 2x tlačitko Menu. Na displeji buče následně blikat indikátor Start Prog pro možnost zahájení programovacího procesu.

2.

1. Pomocí tlačítek ▼ / ▲ nastavte nejprve hodinu pro spuštění zavlažování a zadání potvrdte stiskem tlačítka OK. Na displeji bude dále blikat indikátor Start Prog a pozice pro nastavení minut.

3.

1. Pomocí tlačítek ▼ / ▲ nastavte minuty pro spuštění zavlažování a potvrdte stiskem tlačitka OK. Na displeji bude blikat indikace Run Time a pozice pro nastavení délky (intervalu) zavlažování,

4.

1. Tlačitky ▼ / ▲ nastavte nejprve hodiny a potvróte stiskem tlačitka OK. Na displeji v té chvili bude blikat indikace Run Time a pozice pro nastavení minut.

5.

1. Obdobně nastavie i minuty a potvrčte stiskem tlačitka OK. Na displeji bude na závěr blikat výzva pro nastavení frekvence (četnosti) zavlažování.

Nastaveni zavlažovaciho cyklu (Irekvence zavlažováni) „Bewässerung-Zyklus“ (7) nebo výběr dne pro zavlažováni „Bewässerungs-Tage“ (8).

Výběr hodnoty pro četnost zavlažování se zobrazuje v pravé části displeje, výběr dne pro zavlažování se zobrazuje v levé části displeje.

1. Pomocí tlačítek ▼ / ▲ vyberte četnost „Bewässerung-Zyklus* pro zavlažování a potvrďte stiskem tlačítka OK

Pro četnost zavlažování jsou na výběr následující možnosti:

8h / 12h / 24h: zavlažováni každých 8 / 12 / 24 hodin 2nd / 3rd / 7th: zavlažováni každý 2. / 3. / 7. den

1. Výběr dne pro zavlažování „Bewässerungs-Tage“ vyberte znovu pomocí lačitek ▼ / ▲ a potvrđte stiskem lačitika OK. Vybrat můžete libovolně dny a to i dny, které nejdou přímo po sobě, například Mo = ponděli a Fr = pátek. Po potvržení výbořu dne pro zavlažování se na displeji zobrazi indikace „Bewässerungs-Programm aktivieren / deaktivieren“ pro aktivaci nebo deaktivací programu. Paklíže v následující den není nastaveno zavlažování, je výchozí čas pro zavlažování automaticky nastaven na 00.00 hodin.

Příklad výběru dnů pro zavlažování:

Dny pro zavlažování - pondělí, úterý, pátek.

Čas spuštění zavlažování = 29:00 hodin, délka zavlažování 2 hodiny. Zavlažování bude od pondellí 23:00 hodin do úterý do 01:00 hodiny.

V útery a pátek zavlažování = od 23:00 do 00:00 hodin.

Aktivace / Deaktivace programu pro zavlažování

Aby došlo ke spuštění zavlažovacího programu musíte jej aktivovat výběrem Prog ON. Pokud zvolite Prog OFF, bude program deaktivován. Aktivaci a deaktivaci programu mužete provést zvlášť pro každý výstupní ventil. Manuální ovládání systému a spuštění zavlažování mužete provést i v připadě, že je program deaktivován Prog OFF.

1. Pomoci tlačitek ▼ / ▲ (V1 / V2) Ventil 1 (← V1) nebo Ventil 2 (V2 →). V případě, že při vytvoření programu nebyl žádný ventil vybrán, dojde v této fázi k automatickému výběru ventilu.

2. Stiskněte tlačítko Menu 5x. Do príslušné nabídky však systém vstoupí automaticky pakliže došlo ke konfiguraci programu.

3. Pomoci tlačitek ▼ / ▲ vyberte aktivaci Prog ON nebo deaktivaci Prog OFF programu a potvrďte stiskem tlačitka OK. Na displeji po dobu 2. sekund zobrazí informace o úspoěšném dokončení programovacího procesu Prog OK. Displej se následně přepne zpět do běžného provozního zobrazení.

Prog On: Ukončení režimu programování. Systém následně automaticky otevře / uzavře příslušný ventil v předem naprogramovaném čase.

Senzorem řízené zavlažování (Sensor Direct Control)

Pro tuto funkci musíte k zavlažovacímu systému připojit alespoň jeden senzor pro měření vlhkosti půdy. K aktivací zavlažování pak docházi v noci (v době od 22.00 do 06:00 hodin) poté, co připojený senzor zaznamená nízkou vlhkost půdy (dry). Předem konfigurovaný program nebude během této doby v nastaveném čase aplikován.

1. Pomoci tlačítek ▼ / ▲ (V1 / V2) vyberte Ventil 1 (← V1) nebo Ventil 2 (V2 →).

2. Sliskněte tlačitko Menu 3x. Na displeji v té chvili bude blikat indikátor Run Time a pozice pro výběr hodiny začátku intervalu zavlažování.

1. Tlačitky ▼ / ▲ nastavte nejprve hodinu pro délku zavlažování a potvrďte stiskem tlačitka OK. Na displeji bude dále blikat indikátor Run Time a pozice pro minuty a délky zavlažování.

2. Obdobné nastavte i minuty a znovu potvrute stiskem tlačitka OK. Na displeji bude blikat indikátor pro nastavení zavlažovaci frekvence (četnosti).

3. Regulaci systému zavlažováni prostřednictvim připojeného senzoru Vyberie pomoci tlačitek ▼ / ▲ a potvrdte stiskem tlačitka OK.

Po každém zavlažovacím procesu systém provádí dvouhodinovou přestávku během které provádí měření vlhkosti půdy prostřednictvím připojeného senzoru.

Příklad: Délka (interval) zavlažování = 10 minut.

Zavlažování se spustí poté, co připojený senzor zaznamená sucho v době

od 20:00 06:00 hodin (dry) a ukonči zavlažování v připadě, že zaznamená

dostatečnou půdní vlhkost (wet) nebo nejpozději během dalších 10. minut.

2 hodiny po ukončení zavlažovaciho procesu se v prípadů zaznamenání sucha (dry)

znovu spustí další zavlažování a po detekci dostatečné půdní vlhkosti se další 2 h

zavlažování nebude spouštět. Tento proces se bude neustále opakovat až do 06:00 h.

V době od 06:00 hod do 20:00 hod se nebude prostřednictvím tohoto režimu a

připojeného senzoru spouštět zavlažování.

Výchozí (továmí) nastavení dobu (interval) Run Time je 30 minut.

Nouzový program (blikající symbol): Pokud nedošlo k připojení senzoru nebo došlo k poškození kabelu senzoru, bude zavlažování probihat po celých 24 hodin. Celková délka zavlažování bude

Run Time bude omezena na maximální dobu 30. minut.

Deaktivace regulace zavlažování řízeného senzorem

1. Stiskněte tlačítko Menu 4x. Symbol ➤ bude blikat na displeji.

2. Pomoci tlačítek ▼ / ▲ vyberte zavlažovací cyklu „Bewässerungs -Zyklus“ a potvrđte stisknutím tlačitka OK.

Nähled programu a jeho modifikace

Pokud požadujete provést úpravu konkrétního parametru v určitém programu, můžete to provést, aniž by došlo k modifikaci ostatních parametrů u daného programu.

1. Stiskněte 2x tlačítko Menu. Na displeji se zobrazí indikace Start a současně přitom bude blikat ukazatel času.

2. Stiskem tlačitka Menu přejdete k dalšimu (kroku) parametru v programovacím procesu

nebo pomocí tlačítek ▼ / ▲ provedte požadované úpravy a potvrđte je stiskem tlačítka OK.

V případě, že dojde k úpravě doby Run Time pro délku zavlažováni, bude právě probihající program ukončen.

C) Manuální ovládání systému

Kazdý výstupní ventil můžete kdykoliv manuálně otevnit nebo uzavít. Stejně tak můzete manuálním zásahem uzavít ventil, který je ovládan v automatickém režimu aniž by como nutné provadět úpravu některych parametrů aktuálního programu čas spustěni zavlázování, délka pro zavlážování a zavlážovací frekvence). Manuální ovládání systému je možné pouze v případě, že je lidící jednotka (16) připojena k hlavní části zavlážovacího systému.

1. Pomoci tlačitek ▼ / ▲ vyberta Ventil 1 (← V1) nebo Ventil 2 (V2 →).

2. Stiskněte tlačitko Man. Tím dojde k otevření ventilu. V případě, že je ventil otevřený, dojde k jeho okamžitému uzavření.

Na displeji bude po dobu dalších 10. sekund blikat indikátor Run Time a interval (délka) pro zavlažování. Výchozí nastavení doby pro zavlažování je 30 minut.

1. V průběhu samotného zavlažování bude blikat ukazatel s minutami. V této době můžete upravit nastavení minut pomocí tlačítek ▼ / ▲ v rozsahu 0:00 a 0:59 (například 10 minut). Nastavení poté potvrdte stiskem tlačítka OK.
2. Stiskem tlačítka Man. dojde k okamžitému uzavření ventilu.

Po manuální úpravě intervalu pro zavlažování dojde systémem k uložení této hodnoty. Každy manuální zásah do nastavení délky pro zavlažování Run Time tak znamená úpravu a uložení hodnot do stávajícího programu. Po manuální úpravě doby pro zavlažování a nastavení na 0:00, se ventil uzavře a zustane i nadále uzavřený i po stisku tlačitka Man. (funkce „Dětské pojistky”).

2

Pakliže došlo k manuálnímu olevření ventilu a naprogramovaná doba pro spuštění zavlažování se překrývá s dobou manuálního nastavení délky Run Time pro zavlažování, systém zamezi spuštění přednastaveného zavlažovacího programu.

Příklad: V 9:00 hodin došlo k manuálnímu olevření ventilu, délka (interval) pro zavlažování Run Time je naslavena na 10 minut. Program, který má naslavený čas spuštění v době mezi 9:00 a 9:10 hod. tak nebude spuštěn.

Uvedení do továrního nastavení (Reset)

Použtitém této funkce dojde k uvedení konfigurace zavlážovacího počítáče do výchozího (továmího) nastavení. Stiskněte tlačítko Man. a současné i tlačítko Menu. Tlačítka prídřte stisknutá po dobu 3. sekund. Poté se na okamžik zobrazl všechny segmenty displeje. Systém následní přjede k bůžněmu provoznímu zobrazení. Tím došlo k seření (vynulování) všech zadaných parametrů na implicitní hodnoty. Délka (interval) pro zavlážování je zpátky na puvodní hodnoté 0:30 minut. Timto procesem však dojde pouze k zachování aktualního času a dne v týdnu.

V prípadě, že během programovacího procesu nedojde k dalšímu stisku některého tlačitka po dobu 60. sekund, přejde systém zpátky do běžného provozního zobrazení. Doposud zadané hodnoty se však uloží do interni paměti. Pokud systém zaznamená prestřednictvím prípojeného senzoru dostatečnou vlhkost pudy (wet), zameži v danou dobu spuštění aktuálního programu.

Pokyny pro uskladnění

Před uskladněním zavlažovacího počítače (během zimního období) z něj jako první výjměte baterii. Interni pamět systému zajistí trvalé uchování dat u jednotlivých programů. Poté, co v jamim období znovu vložíte baterii do zavlažovacího počítače. bude nezbytné nastavit pouze aktuální čas a výorat den v týdnu. Rídící jednotku (16) a stejně tak hlavní část systému uskladněte na suchém a dobře větrném místů.

Údržba a čištění

Čištěni sitka od nečistot

Pravidelné kontrolujte stav sitka (24) a zbavujte jej zachycených nečistot. Pouze rukou odšroubujte prevlečnou matici (19). Nepoužívejte prítom žádné klíce nebo kleště. Jako další odšroubujte adaptér (18) a potě vyčistěte sitko (24). Pří sestavování postupujte v souladu s pokyny uvedenými v části „Uvedení do provozu“.

Nenechávejte baterie (akumulátory) volně ležet. Hrozi nebezpečí.

že by je mohly spolknout děti nebo domáci zviřata! V případě spolknuti bateri

vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých

dětíl Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.

V takovemto pripade použijte vhodne ochranne rukavice!

Dejte pozor nato, że baterie nesměji byt zkratovány, odhazovany

do ohne nebo nabijeny! v takovychto prípadech hrozi hebezpeci expložení

Nabijet muzete pouze akumulatory.

Vybité balerie (již nepoužitelné akumulátory) jsou zvláštním odpadem

a nepatři do domovního odpadu a musí být s nimi zacházeno tak,

aby nedocházelo k poškozeni životního prostředí!

K těmto účelům (k jejich likvidaci) slouži speciální sběrné nádoby

v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Řešení problémů

Porucha	Možna přičina	Řesení
Prázdny displej	Nesprávně vložená baterie / Vybitá baterie / Okolní teploty přesáhly +60 °C	Vložte baterie se zachovánim spravné polarity / Vložte novou alkalickou baterii / Vyčkejte do poklesu teploty okolního vzduchu
Manuální spuštění zavlažování po stílsku tačitka Man. nefunguje	Vybitá baterie / Doba pro manuální spuštění zavlažování je 0:00 / Prívodní ventil je uzavřený	Vložte novou alkalickou baterii / Nastavte určitou dobu pro zavlažování (víca v části „Programování”) / Otevřete ventil
Nedošlo ke spuštění programu pro zavlažování	Neúolná programová konfigurace / Program je deaktivovaný (Prog OFF) / Programování během doby spuštění nebo krátce před samotným spuštěním programu / Otevřete výstupní ventil / Připojený sanzor zaznamenal dostatečnou půdní vlhkost (wet) / Vybitá baterie / Řídici jednotka (16) není správně připojena k hlavní části systému (u oznacení ventilů V1 a V2 se nezobrazuje symbol kapky)	Ovřeňta nastavení programu popřípadě jej upravte / Aktivujte program (Prog ON) / Naprogramujte spuštění programu až po ukončení samotněho programovacího procesu / Vyhněte se překřyvání jednotlivých času pro zavlažování / Otevřete ventil / Ovřeňte půdní vlhkost a funkci senzoru / Vložte novou alkalickou baterii / Zajistěte dostatečně pevné a kontaktní připojení fídící jednotky k hlavní části systému
Nedošlo k sepnuti zavlažovacího programu	Minimální průtok vody je 20 litru / hod.	Použíte věltší množství zahradních / zavlažovacích rozstříkovaců
Blikající symbol pro přímé ovládání „Sensor direct control” (symbol)	Senzor není správně připojen / Systém nezaznamenal sanzor	Ovřeňte, zda nedošlo k poškození kabelu senzoru / Provedle připojení senzoru do systému
Blikající Indikátor Sensor 1 nebo Sensor 2	Zavada senzoru	Ovřeňte, zda není poškozený kabel senzoru / Odpojle senzor

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.

Likvidujte odpad na konci doby životnosti výrobku přiměřeně podle platných

zákoných předpisů.

Šetřete životní prostředí! Přlspějte tak k jeho ochraně!

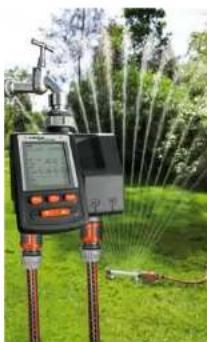

Technické údaje

Kategorie Zavlažovaci hodiny

Počel řídících ventilů

Min. / Max. provozni tlak 0,5 bar / 12 bar

Oblast použiti Zavlažování, pouze čistá a sladká voda

Max. teplota vody v systému +40 °C

Podminky provozu Teplota okolniho vzduchu +5 až +60 °C

Počet řidícich programů na 1 ventil a den

1x (každých 24 hodin)

Počet řídícich programů na 1 ventil / týden Každý den, každý druhý, třetí nebo sedmý den nebo

Individuální výběr pro určitý den v týdnu

Doba trváni (interval) zavlažování 1 minuta až 3 hodiny 59 minut

Zdroj napájení 1 alkalická baterie 9 V DC

Provozni životnost baterie oca 1 rok

Pokud si nebudete vědět rady, jak tento systém pro zavlažování správně a bezpečně použivat a v tomto návodu k obsluze nenaleznete všechny potřebné informace, obratte se na naši technickou podporu, nebo požádejte o radu kvalifikovaného odborníka.

Pinklad toholo návodu zajetila spolecnost Conrad Electronic Česká republika, s. r. o. Vstchna prava vyhrazona, jakokolvi duly kopti toholo návodu, jako napf, fotaceplic, sou, plocmízem souhau spokcónosti Conrad Electronic Česká republika, s. r. o. Návad k použil odpovida technickemú sluva přísul Změny vyhrazený! © Copyright Conrad Electronic republika, s. r. o. REI-05/2017
