NÁVOD K OBSLUZE Viera TX-17LA1P PANASONIC

Výše zobrazený model LCD TV je model TX-20LA1.

Přečtěte si prosím tento návod k obsluze a uchovejte jej pro budoucí použití.

Vítejte

Vážený zákazníku firmy Panasonic,

Doufáme, že se budete dlouhou dobu těšit z Vašeho nového televizoru. Kapitola Průvodce rychlým startem na začátku tohoto návodu k obsluze Vám umožní používat televizor v co nejkratší době. Doporučujeme poté přečíst celý návod k obsluze a ponechat si jej k dalšímu použití až začnete objevovat další pokročilé funkce, které tento televizor nabízí.

Obsah

Příslušenství.... 2

Bezpečnostní upozornění 3

Vkládání baterií do dálkového ovladače ...... 3

Sejmutí a nasazení krytu antény 4

Sejmutí a nasazení krytu kabelu 4

Používání LCD stojanu 4

Průvodce rychlým startem 5

Základní ovládací prvky:

horní panel a dálkový ovladač 7

Používání obrazovkových displejů 8

Obraz 9

Zvuk 10

Další nastavení 11

Ladění – Přehled 12

Ladění – Editace programů 13

Přidání/vymazání programového kanálu ..... 13

Posunutí programového kanálu 13

Naladění programového kanálu 13

Přejmenování programového kanálu ..... 14

Uzamčení programového kanálu 14

Změna zvukového systému pro kanál ..... 14

Ladění – Automatické ladění 15

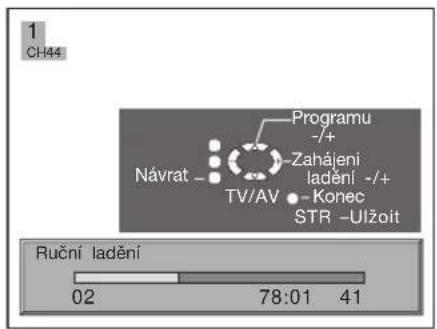

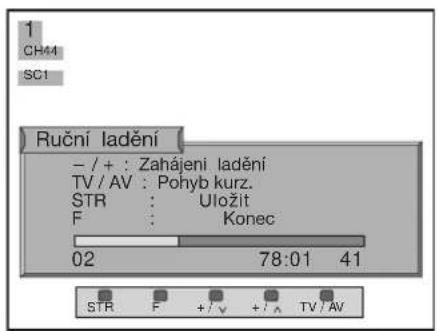

Ladění – Ruční ladění 16

Ruční ladění (přes ovládací panel) 16

Ovládání poměru stran 17

Obsluha videorekordéru/DVD 18

Obsluha teletextu 19

Zapojení Audio/Video 22

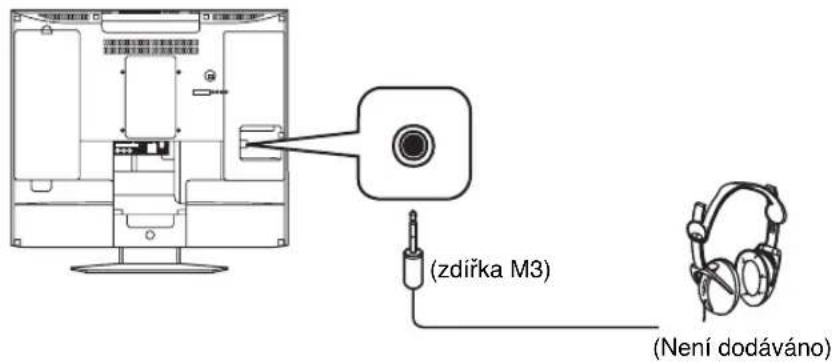

Připojení sluchátek/špuntů do uší ...... 22

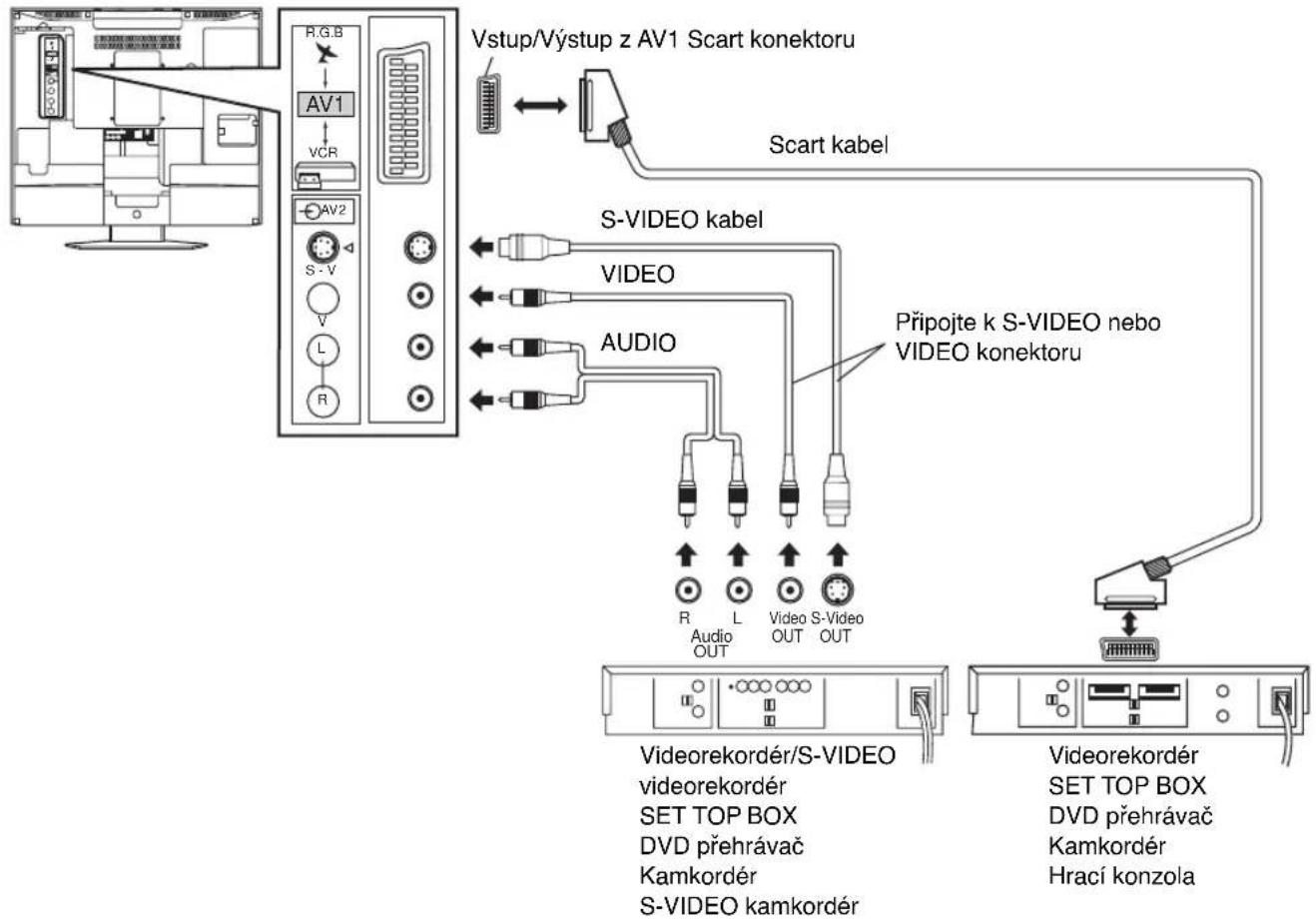

Jak připojit vstupní konektory 23

Problémy a jejich náprava 24

Údržba....25

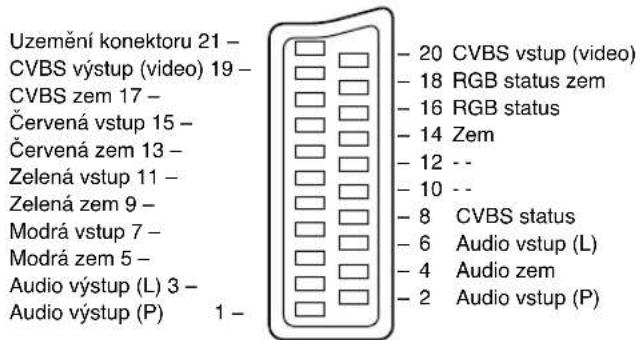

Informace o konektoru Scart a S-video 25

Technické údaje 26

Příslušenství

Zkontrolujte, zda-li jste obdrželi všechny zobrazené položky

Návod k obsluze (TQBC0692)

Dálkový ovladač (EUR511272)

Záruční list televizoru

□ Baterie pro dálkový ovladač (2 × velikost R6 (UM3))

AC adaptér & sítový přívod

• AC adaptér:

N0JZHK000014

(TX-17LA1P, TX-20LA1P)

N0JZHJ000002 (TX-14LA1P)

• Sítový přívod:

(K2CR2DA00007)

Bezpečnostní upozornění

• T ento televizor je konstruován na napájení 15V stejnosm.
• Abyste zabránili poškození s možným následkem úrazu el. proudem nebo požáru, nevystavujte tento televizor dešti nebo nadměrné vlhkosti. Tento televizor nesmí být vystaven kapající nebo střikající vodě. Nádoby s vodou jako jsou např. vázy nesmí být na tento televizor umistovány.
  • POZOR: VYSOKÉ NAPÉTÍ!!!

Nesundávejte zadní kryt, protože tím obnažíte součásti pod napětím. Uvnitř nenaleznete žádné součásti, které byste mohli opravit.

• TV hry/domácí počítače

Neustálé používání TV her nebo domácích počítačů s kterýmkoli televizorem může způsobit vytvoření stálého "stínu" na obrazovce. Tomuto neopravitelnému poškození LCD panelu lze předejít dodržením následujících bodů:

• Snižte jas a kontrast na minimální úroveň.
• V yhýbejte se dlouhodobému zobrazování statického obrazu, což může mít za následek vznik stálých "duchů" obrazu na obrazovce LCD televizoru.
• Mezi příklady statických obrazů patří videohry, počítačové obrazy, teletext a obrazy v režimu 16:9.
• T ento typ poškození LCD panelu nepatří mezi poškození vzniklé při běžném používání a nevztahuje se na něj záruka firmy Panasonic.

- Vypínač Zapnuto/Vypnuto na tomto modelu zcela neodpojuje televizor od sítě. Při připojování nebo odpojování jakýchkoli kabelů nebo v případě, že nebudete televizor po delší dobu používat, odpojte síťový přívod televizoru od sítě.

Poznámka:

Pokud televizor není vypnut poté, co TV stanice přestane vysílat, televizor se automaticky přepne po 30 minutách do režimu pohotovosti. Tato funkce nepracuje, je-li televizor v režimu AV.
- Údržba skříňky a LCD panelu

Odpojte síťový přívod televizoru od sítě. Skříňka a LCD panel lze čistit měkkým hadříkem navlhčeným ve slabém saponátovém roztoku. Nepoužívejte rozpouštědla obsahující benzol nebo petrolej.

• Při nízké teplotě okolí může určitou dobu trvat, než dosáhne obraz běžného jasu, toto není závada. (Běžný jas je dosažen během několika okamžiků.)
• Správná ventilace je nezbytná, aby nedošlo k selhání elektrických komponentů. Doporučuje se ponechat mezeru 10 cm okolo celého televizoru, i když je umístěn např. ve skříni nebo mezi policemi.
• Nevystavujte televizor prímému slunečnímu svitu nebo jiným zdrojům tepla. Aby nedošlo ke vzniku požáru, nepokládejte na televizor nebo do jeho blízkosti žádné svíčky nebo otevřený oheň.

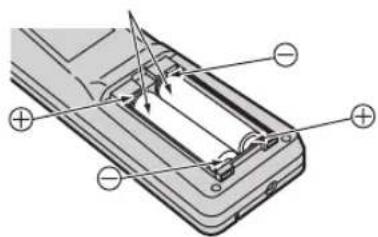

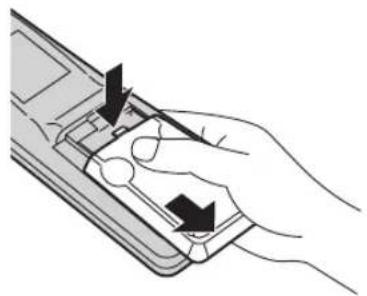

Vkládání baterií do dálkového ovladače

①23

Dva články vel. "R6 (UM3)"

Zasuňte zpět kryt baterií

• Zajistěte vložení baterií správným směrem.
  • Nemíchejte staré a nové baterie. Neprodleně vyjměte staré vybité baterie.
• Nemíchejte baterie různých typů např. alkalické a zinkouhlíkové a nepoužívejte akumulátory (Ni-Cd).

Sejmutí a nasazení krytu antény (TX-17LA1, TX-20LA1)

TX-17LA1

Sejmutí

1. Uchopte kryt na dolním konci a nejprve jej vyklopte lehkým tahem směrem k sobě.
2. Poté jej pomalu vytáhněte směrem dolů.

Nasazení

1. Nasadte záklopy (na 4 bodech) na horním konci.
2. Zatlačte až do zacvaknutí.

TX-20LA1

Sejmutí

1. Uchopte za otvor a nejprve táhněte kryt směrem k sobě, abyste odpojili záklopy (na 2 bodech vlevo a vpravo).
2. Pomalu vytáhněte kryt směrem dolů.

Nasazení

1. Nasadte záklopy (na 4 bodech) na horním konci.
2. Zatlačte až do zacvaknutí.

Sejmutí a nasazení krytu kabelu (TX-17LA1, TX-20LA1)

Sejmutí

1. Odpojte záklopy na horním konci.
2. Pomalu vytáhněte kryt směrem nahoru.

Nasazení

1. Nasadte záklopy (na 2 bodech) na dolním konci.
2. Zatlačte až do zacvaknutí.

Poznámka:

V závislosti na použítém kabelu nemusí být možné kryt uzavřít. V takových případech lze kabel protáhnout otvorem pro anténu.

Používání LCD stojanu

Nastavte stojan na požadovaný úhel. Úhel lze nastavit v rozmezí 5° dopředu a 15° dozadu.

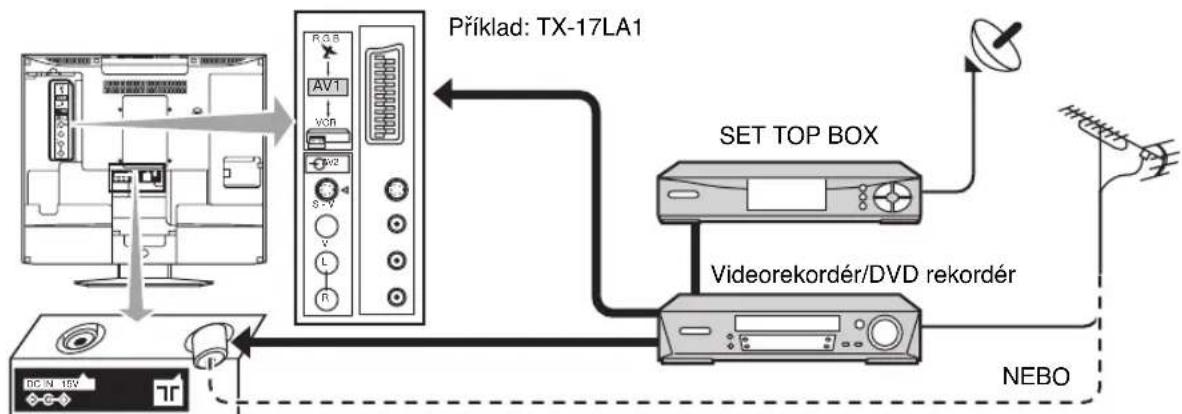

Průvodce rychlým startem

①

Zapojení antény a připojení přídavného zařízení

②

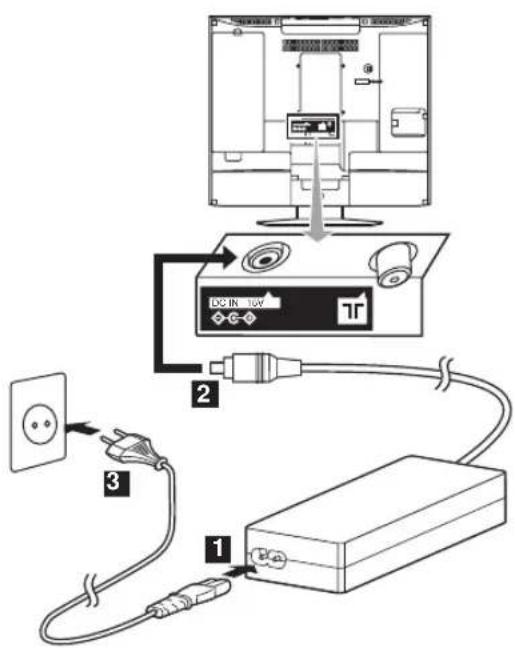

1 Připojte sítový přívod do AC adaptéru.
2 Připojte DC zástrčku od AC adaptéru do zdířky DC IN.
3 Provedte připojení k síti.

• Vždy používejte pouze síťový přívod a AC adaptér dodávaný v příslušenství tohoto televizoru.
• Používejte AC adaptér pouze pro specifikované zařízení.
• Odpojte AC adaptér od sítě, pokud nebude delší dobu používán.
• Na AC adaptér nic nepokládejte.
  • Nepoužívejte AC adaptér venku.
• Pokud dojde k poruše na AC adaptéru nebo jeho nesprávné funkci, neopravujte jej. Opravu prěnechte autorizovanému servisu.
• Nepokoušejte se AC adaptér otevírat.
• Nepoužívejte vodu nebo mokrý hadřík pro čištění AC adaptéru.

③

Stisknutím vypínače ☐/1 na LCD televizoru jej zapněte.

DŮLEŽITÉ POZNÁMKY

Existují dva způsoby jak přepnout televizor do režimu pohotovosti.

(A) Stiskněte vypínač 📋/1 na LCD televizoru a zkontrolujte, že svítí ČERVENÁ LED kontrolka.

NEBO

(B) Stiskněte tlačítko ⏻ Stand-by na dálkovém ovladači.

Televizor lze zapnout dálkovým ovladačem, když byl vypnut do režimu pohotovosti metodou (A) nebo (B).

Průvodce rychlým startem

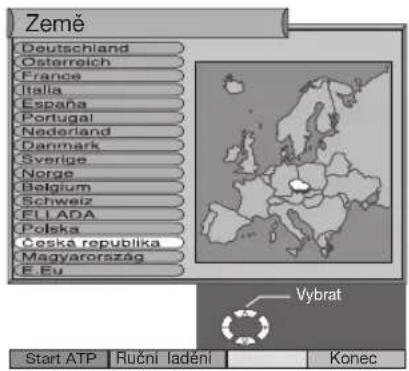

④

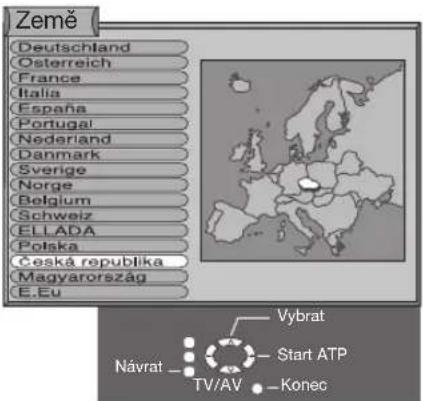

Zvolte Vaši zemi.

Pro Švýcarsko a Belgii zvolte požadovaný jazyk. Chcete-li provést manuální ladění, stiskněte zelené tlačitko. Viz str. 16.

Stisknutím červeného tlačítka spustíte Automatické ladění.

5

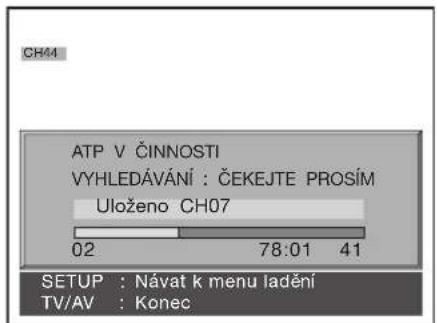

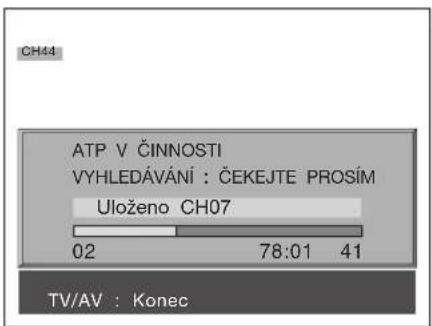

Spustí se Automatické ladění, stanice budou nalezeny a uloženy.

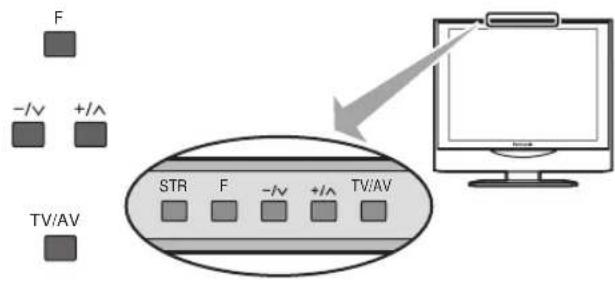

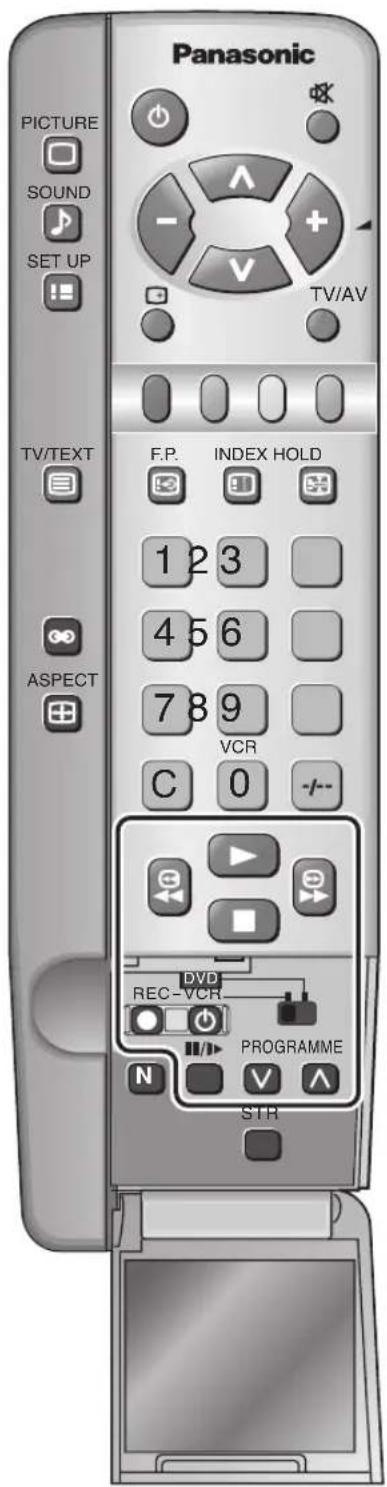

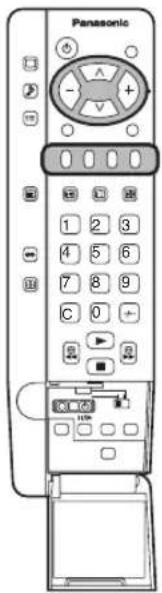

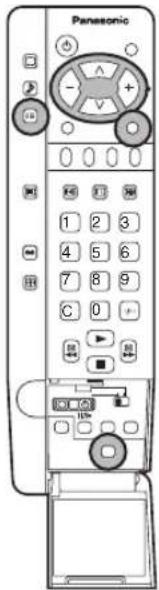

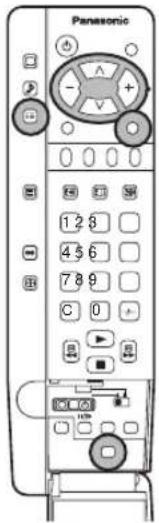

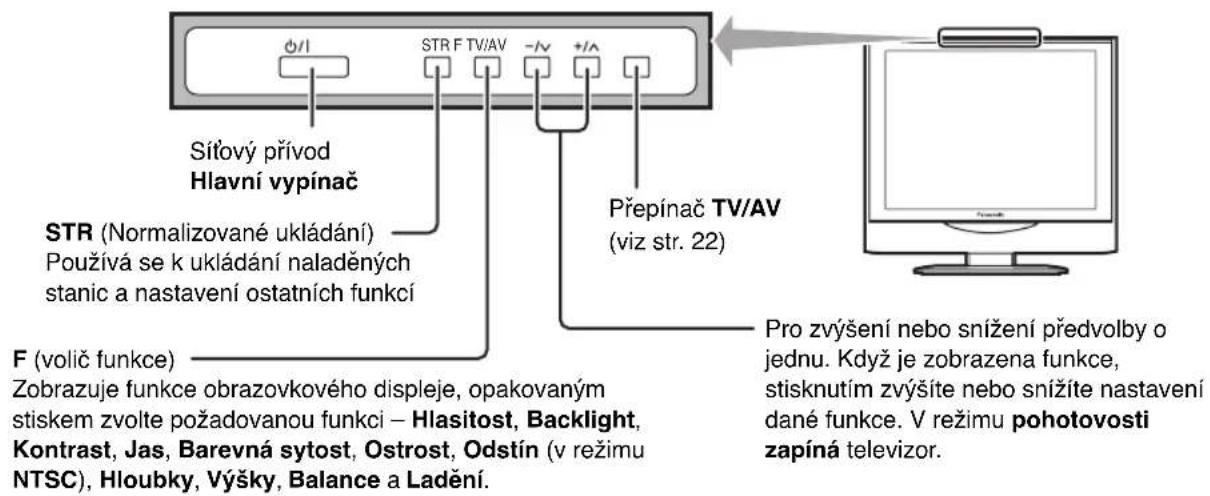

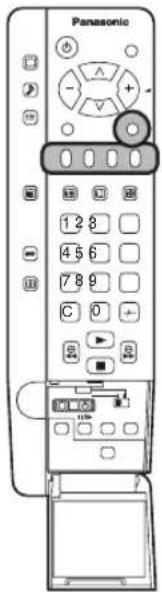

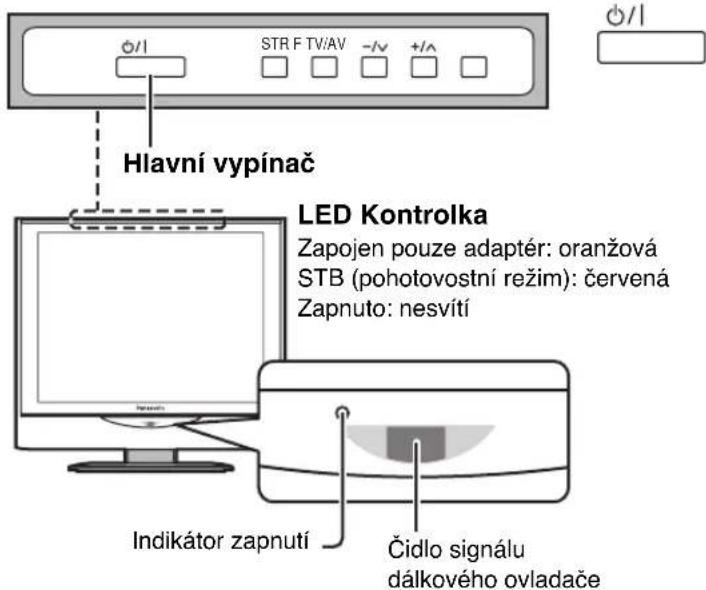

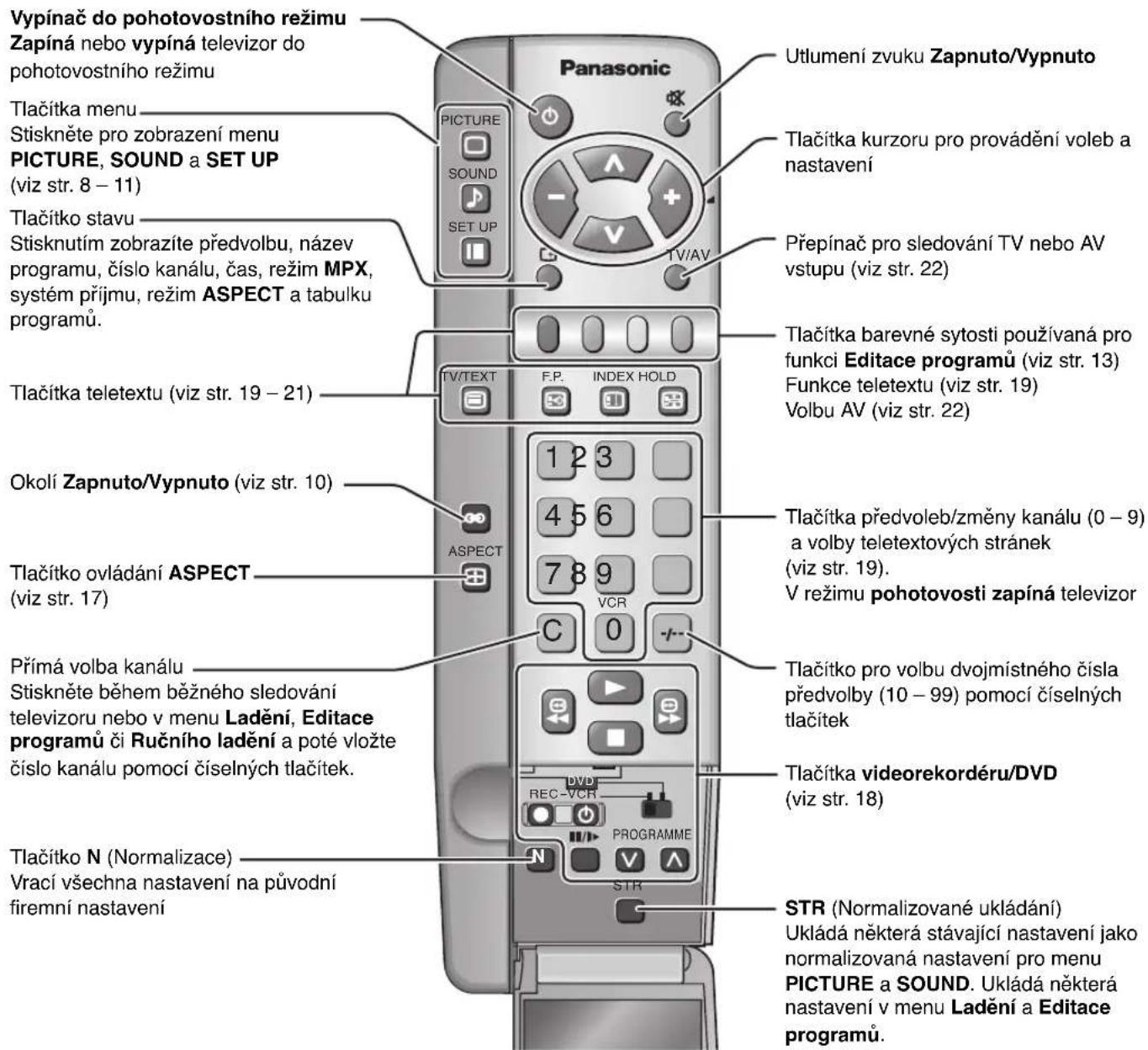

Základní ovládací prvky: horní panel a dálkový ovladač

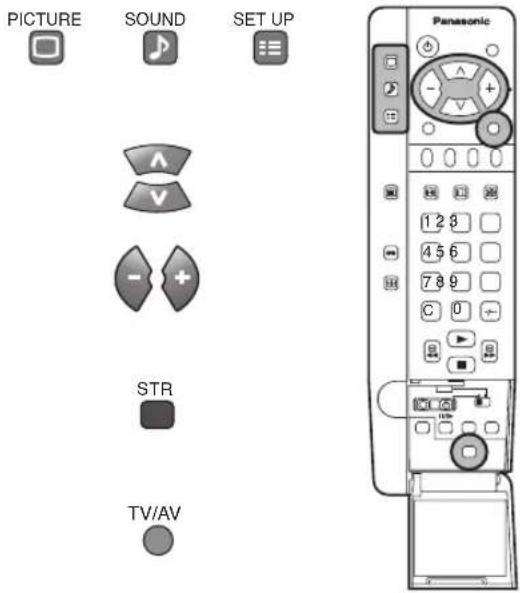

Používání obrazovkových displejů

Mnoho funkcí tohoto televizoru je k dispozici přes menu obrazovkového displeje. Pro zobrazení a nastavení jednotlivých funkcí použijte dálkového ovladače, jak je ukázáno níže.

Tlačítka PICTURE, SOUND a SET UP jsou používány pro otevření hlavních menu a také pro návrat do předchozího menu

Tlačítka nahoru a dolů jsou používána pro pohyb kurzoru v menu směrem nahoru či dolů

Tlačítka vlevo a vpravo jsou používána pro dosažení požadovaného menu, nastavení úrovně nebo pro volbu z několika možností

Tlačítko STR je používáno u mnoha funkcí pro uložení provedeného nastavení nebo nastavených voleb

Tlačítko TV/AV je používáno k opuštění systému menu a k návratu na běžné sledování televize

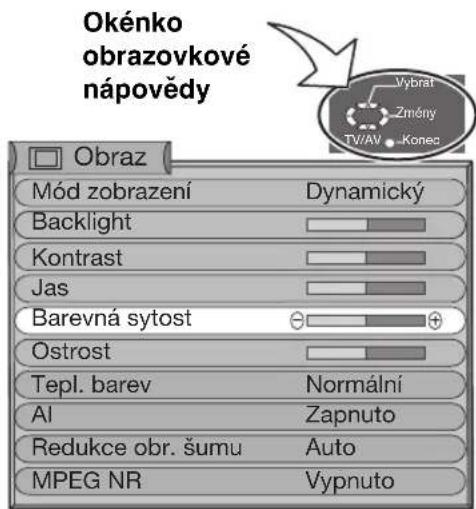

Kdykoli je na televizoru zobrazeno menu, je také zobrazeno okénko obrazovkové nápovědy. Toto okénko nápovědy ukazuje, která tlačítka jsou na dálkovém ovladači používána k pohybu po zobrazeném menu; funkce tlačítek viz výše.

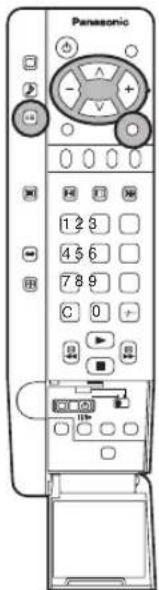

Poznámka:

Okénko nápovědy není z důvodu omezeného místa ukázáno u obrázků menu v tomto návodu k obsluze.

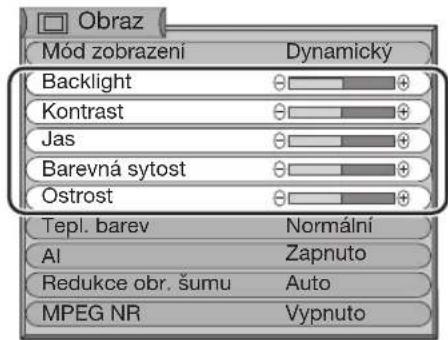

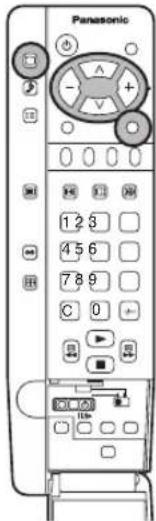

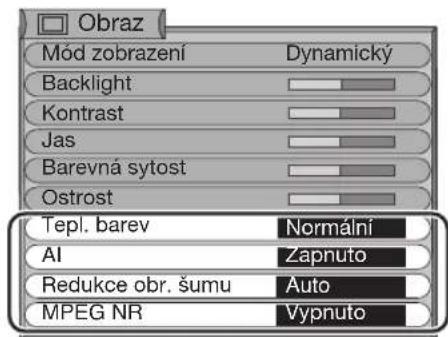

Stiskněte tlačítko menu PICTURE

Přesuňte se na zvolenou položku v menu

Nastavte zvolenou položku nebo vstupte do zvoleného menu

Stiskem tlačítka TV/AV se kdykoli vrátíte zpět ke sledování televize

Mód zobrazení Menu Módu zobrazení Vám umožňuje volbu tří různých nastavení – Dynamického, Normálního a Kina. U každého Módu zobrazení lze nastavit a uložit Kontrast, Jas, Teplota barev (pouze u NTSC), Barevnou sytost, Ostrost a Tepl. barev dle Vašich specifických potřeb (např. můžete požadovat jiné nastavení pro sledování sportu, filmů, zpráv atd.) Mód zobrazení Vám nabízí až tři různá nastavení pro každý zdroj signálu: RF, AV1 (včetně RGB) a AV2. Změny jsou automaticky ukládány. Všechny tři módy zahrnují automatické vylepšování vstupujícího obrazu na základě analýzy a zpracování tohoto obrazu.

Backlight Zvyšte nebo snižte úroveň nastavení těchto voleb dle Kontrast Vaší preference.

Jas Barevná sytost Ostrost

Odstín U zdroje signálu NTSC připojeného na televizor Ize nastavit obraz dle Vaší chuti.

Tepl. barev Umožňuje nastavit celkový barevný odstín obrazu Zvolte mezi Chlad. Barvy, Normální a Teplé barvy.

Zaputo Automaticky analyzuje vstupující obraz a zpracovává jej tak, aby došlo ke zlepšení kontrastu a optimalizaci hloubky pole.

Redukce obr. Automaticky redukuje nežádoucí rušení obrazu. šumu

MPEG NR Redukuje rušení MPEG. Tato funkce je účinná pro redukci rušení digitálních bloků při sledování DVD, VCD nebo digitálního vysílání. Efekt se bude měnit v závislosti na scéně a obrazu. Poznámka: MPEG Technologie stlačení dat obrazu používaná u DVD, VCD nebo digitálního vysílání.

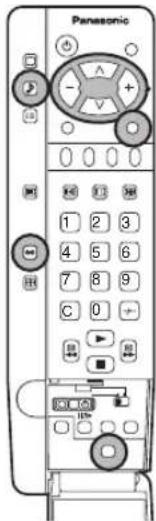

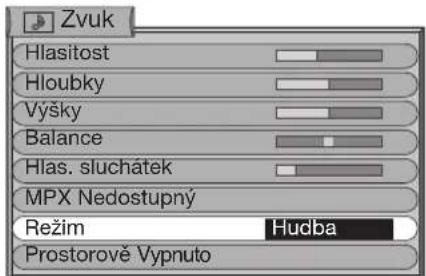

Stiskněte tlačítko menu SOUND

Přesuňte se na požadovanou položku menu

Nastavte zvolenou položku nebo vstupte do zvoleného menu

Stiskem tlačítka TV/AV se kdykoli vrátíte zpět ke sledování televize

Stiskem tlačítka STR po nastavení funkce uložíte nastavení jako základní (dojde k přemazání firemního nastavení).

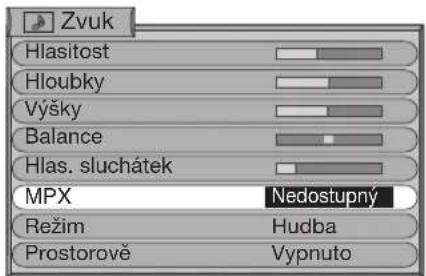

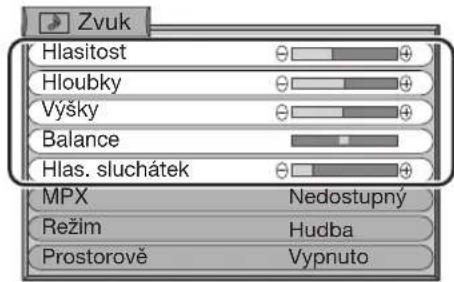

SOUND

Hlasitost Umožňuje nastavení celkové hlasitosti.

Hloubky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete nižší, hlubší zvukový výstup.

Výšky Zvýšením nebo snížením úrovně posílíte nebo minimalizujete ostřejší, vyšší zvukový výstup.

Balance Nastavuje úroveň zvuku mezi pravým a levým reproduktorem tak, aby zvuk odpovídal místu poslechu.

Hlas. sluchátek Lze nastavit nezávisle na reproduktorech televizoru tak, aby si každý mohl pro sebe nastavit príjemnou úroveň hlasitosti.

MPX Obvykle nastaveno na Stereo pro poskytnutí nejlepší reprodukce, avšak je-li přijem špatný nebo vysílání není ve stereo, přepněte na Mono. Lze zvolit Mono (M1) a (M2), pokud je prénášen monofonní signál.

Režim Kvalitu zvuku při sledování hudební scény nebo dramatu lze vylepšit zvolením vhodného režimu Řeči nebo Hudby.

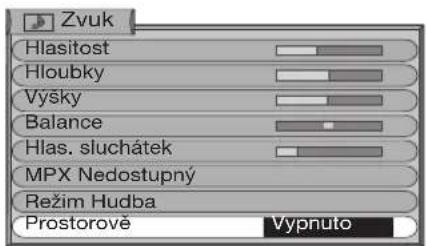

Prostorově Pro poslech s efekty koncertové haly zapněte režim Prostorově.

Zapnutí lze také provést stiskem tlačítka Prostorově.

Přínos režimu Prostorového zvuku je obrovský.

Můžete být zcela pohlceni zvukem jako byste byli v koncertní síni nebo v kině.

Efekt Prostorového zvuku lze obdržet bez použití externích Prostorových reproduktorů.

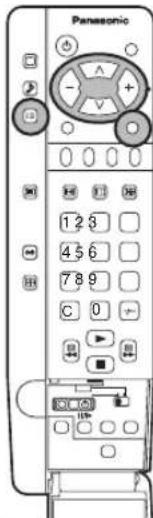

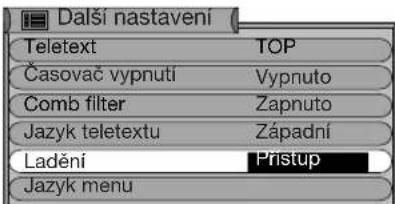

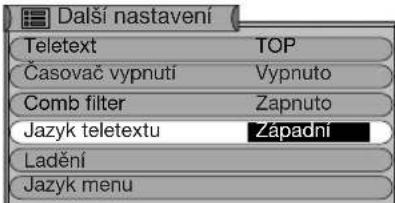

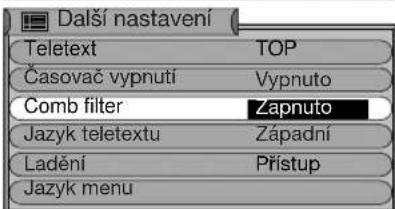

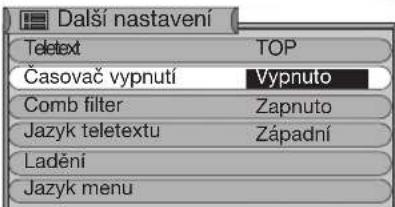

Stiskněte tlačítko SET UP

Přesuňte se na požadovanou položku menu

Nastavte zvolenou položku nebo vstupte do zvoleného menu

Stisknutím tlačítka TV/AV se kdykoli vrátíte zpět ke sledování televize

Teletext

Umožňuje volbu mezi režimem TOP a SEZNAM. Viz str. 19.

Časovač vypnutí

Vypíná televizor za nastavený čas, který lze zvolit mezi 0 a 90 minutami v 15 minutových intervalech.

Comb filter

Občas při sledování statických obrazů nebo zpomaleného záznamu lze vidět barevný rastr. Nastavte Comb filter na Zapnuto pro zobrazení otřejších a přesnějších barev.

Jazyk teletextu

Zvolte skupinu znaků tak, aby všechny potřebné znaky pro text na teletextových stránkách byly k dispozici (např. cyrilické znaky atd). Jazyk režimu

Západní: angličtina, francouzština, němčina, řečtina, italština, španělština, švédština, turečtina

Východní1: čeština, angličtina, estonština, litevština, rumunština, ruština, ukrajinština

Východní2: čeština, angličtina, němčina, maďarština, litevština, polština, rumunština

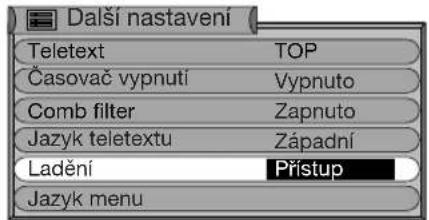

Ladění

Poskytuje prístup k mnoha funkcím včetně Editace programů a Automatického ladění. Viz str. 12.

Jazyk menu

Při první instalaci televizoru je nastaven jazyk na displeji dle Vaší volby země. Jazyk menu Vám umožňuje změnit jazyk obrazovkového displeje.

< Během AV režimu >

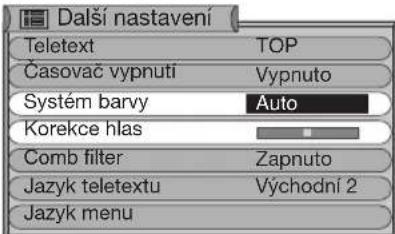

Systém barvy

Během režimu AV je zobrazen Systém barvy. Umožnuje Vám zvolit správnou normu prénosu pro prijímaný signál.

Korekce hlasitosti

Během režimu AV je zobrazena Korekce hlasitosti. U každého režimu AV Ize nastavit úroveň hlasitosti. Úroveň hlasitosti je uložena do paměti.

SET UP

TV/AV

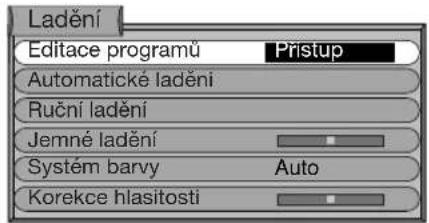

Ladění – Přehled

Stiskněte tlačítko SET UP

Přesuňte se na položku Ladění

Vstupte do Ladění

Přesuňte se na požadovanou položku

Nastavte zvolenou položku nebo vstupte do zvoleného menu

Stiskem tlačítka TV/AV se kdykoli vrátíte zpět ke sledování televize

Stiskem tlačítka STR po nastavení funkce uložíte nastavení jako základní (dojde k přemazání firemního nastavení).

SET UP

TV/AV

STR

Editace programů Použijte pro specifickou úpravu Vašich programových nastavení (např. přidávání a mazání předvoleb). Viz str. 13.

Automatické Iadění Umožňuje automaticky přeladit televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice. Viz str. 15.

Ruční ladění Umožňuje ruční ladění jednotlivých předvoleb. Viz str. 16.

Jemné ladění Použijte pro provedení malých změn kmitočtu naladěné stanice (používá se např. když počasí ovlivňuje kvalitu příjmu programu).

Systém barvy Umožňuje nastavení správné normy přenosu pro vysílaný signál.

Korekce Umožňuje Vám nastavit úroveň hlasitosti jednotlivých hlasitosti stanic.

Použijte tuto funkci pokud se hlasitost mezi stanicemi podstatně liší. Nastavení hlasitosti stanice tak, aby byla na stejné úrovni jako ostatní, Vás zbaví nutnosti přestavovat hlasitost při každé změně kanál.

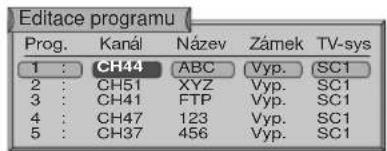

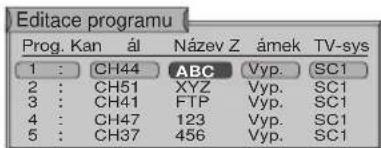

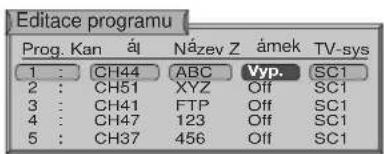

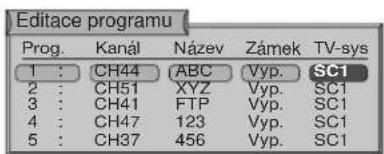

Ladění – Editace programů

Stiskněte tlačítko SET UP

Přesuňte se na položku Ladění

Vstupte do Ladění

Přesuňte se na položku Editace programů

Vstupte do Editace programů

Přesuňte se na zvolenou předvolbu (např. Prog. 3)

Provedte požadovanou změnu např. posunutí programového kanálu (viz odpovídající postup níže)

Stiskem tlačítka TV/AV se kdykoli vrátíte zpět ke sledování televize

Stiskem tlačitka STR po nastavení funkce uložite dané nastavení

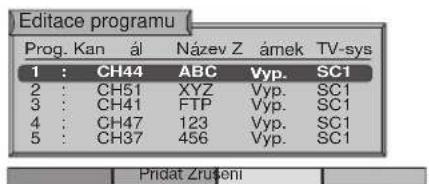

Přidání/vymazání programového kanálu

Přesvědčte se, že je kurzor ve sloupci Prog.

Stiskněte zelené tlačítko pro přidání programového kanálu do předvolby nebo červené tlačítko pro jeho vymazání

Stiskněte stejné tlačítko ještě jednou pro potvrzení Vašeho rozhodnutí

Posunutí programového kanálu

Přesvědčte se, že je kurzor ve sloupci Prog.

Stiskněte žluté tlačítko

Zvolte novou předvolbu pro programový kanál

Stiskněte znovu žluté tlačítko pro potvrzení Vašeho rozhodnutí

Naladění programového kanálu

Přesuňte se na sloupec Kanál

Zvyšte nebo snižte číslo programového kanálu (po provedení změny se televizor přeladí na nové číslo) nebo použijte tlačítko C pro Přímý vstup do kanálu (viz str. 7)

Stiskněte STR pro uložení této změny

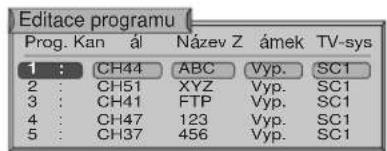

Ladění – Editace programů

Přejmenování programového kanálu

Přesuňte se na sloupec Název

Zvolte nový znak. Okénko u dolního okraje obrazovky ukazuje právě zvolený znak.

Přesuňte se na další místo v názvu

Pokračujte obdobně až do konce

Stiskněte STR pro uložení nového názvu

ABCDEFGHIJKLMNOPQRSTUVWXYZ+-. 0123456789

Uzamčení programového kanálu

Lze uzamknout programový kanál a zamezit tak k němu přístup

Přesuňte se na sloupec Zámek

Vyberte mezi Zapnuto nebo Vypnuto

Stiskněte STR pro uložení nové změny

Poznámka:

Když je předvolba uzamčena, není k dispozici Přímý vstup do kanálu pomocí tlačítka C a číselných tlačítek na dálkovém ovladači

Změna zvukového systému pro kanál

Lze změnit zvukový systém používaný pro programový kanál

Přesuňte se na sloupec TV-sys

Zvolte požadovaný systém:

Stiskem tlačítka STR uložte nové nastavení

Ladění – Automatické ladění

Automatické ladění automaticky přeladuje Váš televizor. Tato funkce je užitečná, když se přestěhujete a potřebujete naladit Váš televizor na místní stanice.

Stiskněte tlačítko SET UP

Přesuňte se na položku Ladění

Vstupte do Ladění

Přesuňte se na položku Automatické ladění

Vstupte do položky Automatické ladění

Stiskněte pro potvrzení startu

Zvolte Vaši zem

Poznámka:

provedete-li další krok, budou všechna Vaše data vymazána (všechny stanice a jejich předvolby uložené v paměti Vašeho televizoru budou přemazány novým nastavením).

Pokud proceduru ukončíte v tomto bodě a před ukončením Automatického ladění, nebudou uloženy žádné nové informace. Znovu spustte proceduru Automatického ladění tak, aby byl televizor přeladěn.

SET UP

Opětovné spuštěni ATP vymaže údaje o naladěných programech a naladi přístroj znovu na kmitodty prijimaných vysílačů

Stiskněte pro spuštění Automatického ladění

Televizor nalezne, uloží a poté uspořádá Vaše místní stanice.

Jakmile je operace ukončena televizor zobrazí program uložený na předvolbě 1.

Stiskněte tlačítko TV/AV kdykoli, pro vrácení se ke sledování televizoru (přečtěte si prosím poznámku u výše uvedené procedury)

TV/AV

Ladění – Ruční ladění

Tato funkce umožnuje přeladit jednotlivé předvolby:

Stiskněte tlačítko SET UP

Přesuňte se na položku Ladění

Vstupte do Ladění

Přesuňte se na položku Ruční ladění

Vstupte do položky Ruční ladění

Zvolte předvolbu k přeladění

Opakovaně stiskněte až naleznete požadovanou stanici

Když naleznete požadovanou stanici, stiskněte STR pro uložení.

Předvolba bude blikat

Stiskněte tlačítko TV/AV kdykoli, pro vrácení se ke sledování televizoru

SET UP

STR

TV/AV

Ruční ladění (přes ovládací panel)

Pro naladění jednotlivých předvoleb lze také použít tlačítka ovládacího panelu na Vašem LCD televizoru:

Stiskněte tlačítko F (Ovládací panel) až dosáhnete Režimu ladění

Stiskněte tlačítko – nebo + pro vstup do Režimu ladění

Stiskněte tlačítko TV/AV mezi položkami Změna programu, Vyhledávání a Změna TV systému

Stiskněte tlačítko – nebo + pro změnu předvolby nebo spuštění vyhledávání

Když je nalezena požadovaná stanice, stiskněte STR pro uložení.

Předvolba bude blikat

Zopakujte výše uvedený postup pro naladění dalších předvoleb

Stiskněte kdykoli tlačitko F pro návrat ke sledování TV

STR

Ovládání poměru stran

Televizor Vám umožňuje sledování obrazu v jeho optimální velikosti a v optimálním poměru stran.

ASPECT

Tlačítko ASPECT

Při každém stisku tlačítka ASPECT se mění režim optimálního poměru.

Režim	Obraz		Vysvětlení
4 : 3			4:3zobrazí obraz o poměru stran 4:3 v jeho standardní velikosti 4:3 a lze jej zvolit, pokud chcete sledovat tento formát.
16 : 9			16:9zobrazí obraz o poměru stran 16:9 v jeho standardní velikosti 16:9 a lze jej zvolit, pokud chcete sledovat tento formát.
Auto	Signál 4:3	Signál 16:9	Zvolením režimuAUTOu tohoto televizoru se automaticky zobrazí přijímaný obraz v jeho správném formátu t.j. 16:9 nebo 4:3.

Obsluha videorekordéru/DVD

Dálkový ovladač je schopen ovládat některé funkce vybraných videorekordérů a DVD (Digital Versatile Disc) Panasonic. Některé videorekordéry a DVD mají jiné funkce; abyste zajistili kompatibilitu obratte se na návod k obsluze daného vybavení nebo se poradte s prodejcem.

	Režim pohotovostiStiskněte pro přepnutí videorekordéru, DVD nebo DVD rekordéru do režimu pohotovosti.Stiskněte znovu pro opětovné zapnutí.
	Přepínač VCR/DVDPoužijte tento přepínač pro volbu ovládání DVD vybavení nebo videorekordéru.
	PřehráváníStiskem začnete přehrávat pásek nebo DVD.
	StopStiskem Stop zastavíte pásek nebo DVD.
	Přeskakování/Převíjení vpřed/Vyhledávání vpředVideorekordér: Stiskem provedete převíjení pásku vpřed.V režimu přehrávání provedete vyhledávání vpřed (Cue).DVD: stiskněte jednou pro přeskočení na další stopu.
	Přeskakování/Převíjení vzad/Vyhledávání vzadVideorekordér: Stiskem provedete převíjení pásku vzad.V režimu přehrávání provedete vyhledávání vzad (Review).DVD: stiskněte jednou pro přeskočení na předchozí stopu.
	Pauza/Statický obrazStiskem při režimu přehrávání dojde k zastavení obrazu.Stiskněte znovu pro opětovné spuštění přehrávání.
PROGRAMME	Program nahoru/dolůStiskem se zvýší nebo sníží číslo předvolby o jednu.
REC	ZáznamStiskem tohoto tlačítka se spustí záznam.

Obsluha teletextu

• Funkce teletextu se mohou lišit v závislosti na vysílacích firmách a teletext je k dispozici pouze tehdy, když jej zvolený kanál vysílá.
• Stisknete-li tlačitko Picture, zatímco jste v režimu Teletextu, dojde k zobrazení funkce podsvícení (backlight) pomocí bílého pruhu a funkce kontrastu pomocí modrého pruhu; stiskněte - + pro požadovanou změnu nastavení.
• Stisknete-li tlačitko Setup, zatímco jste v režimu Teletextu, dojde k zobrazení voleb speciální funkce u dolního okraje obrazovky.
• Stisknete-li tlačitko Sound, zatímco jste v režimu Teletextu, dojde k zobrazení funkce hlasitosti pomocí zeleného pruhu; stiskněte 🚫 pro požadovanou změnu nastavení.

Co je to režim SEZNAM?

V režimu SEZNAM jsou zobrazeny čtyři různobarevné čísla stránek u dolního okraje obrazovky. Každé z těchto čísel lze změnit a uložit v paměti televizoru.

Co je to TOP?

V režimu TOP jsou zobrazena čtyři různobarevná témata u dolního okraje displeje. Pro získání více informací o jednom z těchto témat, stiskněte tlačítko odpovídající barvy. Toto umožňuje rychlý přístup k informacím o zobrazených tématech.

TV/TEXT	TV/Režim teletextuStiskněte tlačítko TV/TEXT pro přepnutí mezi stávajícím programem a teletextem.
	Volba stránkyStránky lze volit dvěma způsoby:a.Stisknutím tlačítka Nahoru/Dolů pro zvýšení nebo snížení čísla stránky o jednu.b.Vložením čísla stránky pomocí tlačítek 0 – 9 na dálkovém ovladači.
SET UP	Celkové/Horní strana/Dolní stranaStiskněte tlačítko SET UP pro zobrazení speciálních funkcí a dále stiskněte Zelené tlačítko. Stiskněte Zelené tlačítko znovu pro zvětšení DOLNÍ poloviny.Stiskněte znovu pro návrat na celkové zobrazení (FULL).
SET UP	OdkrytíStiskněte tlačítko SET UP pro zobrazení speciálních funkcí a dále stiskněte Červené tlačítko pro odkrytí skrytých slov jako např. odpovědí na otázky z hádanek na stránkách.Stiskněte znovu pro ukrytí.
	Červené/Zelené/Žluté/Modré tlačítkoV režimu TOP tyto tlačítka odpovídají různě zbarveným tématům.V režimu SEZNAM tyto tlačítka odpovídají různě zbarveným číslům stránek.
	Uložení SeznamuV režimuSEZNAM lze měnit čtyři daná čísla stránek (pouze předvolby 1 – 25).Pro změnu čísla stiskněte jedno z barevných tlačítek a vložte nové číslo stránky.Stiskněte a podržte STR, číslo stráky se změní na bílé, čímž se indikuje, že je stránka uložena.
HOLD	HOLDPro podržení teletextové stránky při prohlížení několikastránkové informace.Stiskněte znovu pro návrat na automatickou obnovu stránky.

Obsluha teletextu

V režimu News flash (Krátké zprávy) nelze změnit předvolbu, provádět aktualizaci či vstupovat na podstránky.

Modrá	[IMAGE]	Oblíbená stránka (F.P.)Ukládá do paměti oblíbenou stránku pro okamžité zobrazení. Pro uložení takovéto stránky musí být televizor v režimu SEZNAM a nastaven na předvolbu 1 – 25.Stiskněte Modré tlačítko, zvolte číslo stránky a poté stiskněte a podržte tlačítko STR.Číslo stráky je nyní uloženo.Stiskněte F.P. pro vyvolání této stránky.
	[IMAGE]	Aktualizace displejeStiskněte tlačítko SET UP pro zobrazení speciálních funkcí a dále stiskněte Žlutétlačítko pro zobrazení TV obrazu, zatímco hledáte teletextovou stránku. Po nalezení stránky se zobrazí její číslo na obrazovce vlevo nahoře. Stiskněte Žluté tlačítko pro zobrazení stránky. Stiskněte TV/TEXT znovu pro návrat na běžný TV režim.News Flash (Krátké zprávy)Když je zvolená stránka krátkých zpráv, stiskněte SET UP, Žlutá pro zobrazení TV obrazu. Když je provedena aktualizace, zobrazí se stránka na obrazovce.Stiskněte Žluté tlačítko pro zobrazení News FlashStiskněte TV/TEXT pro návrat na běžný TV režim.AktualizaceStiskněte SET UP, Žlutá pro zobrazení aktualizované informace na určitých stránkách.Když je provedena aktualizace, zobrazí se číslo stránky na obrazovce vlevo nahoře.Stiskněte Žluté tlačítko pro zobrazení dané stránky.Stiskněte TV/TEXT pro návrat na běžný TV režim.
	[IMAGE]	Zobrazování podstránekKdyž teletextová informace přesáhne jednu stránku, může automatickému přetáčení stránek chvíli trvat, než se dostane na Vámi požadovanou podstránku. Při nalezení podstránky je její číslo vždy zobrazeno na horním okraji stránky, także jej můžete zvolit. Jak jsou postupně nalezeny další podstránky, je zobrazení na horním okraji stránky změněno tak, aby nabízelo nejnovější informaci o přenášených podstránkách.
	[IMAGE]	Při obsluze teletextu použijte následující postup pro otevření podstránek:Pokud požadovaná podstránka není ještě k dispozici, stiskněte tlačítko SET UP (pro zobrazení speciálních funkcí) následovanéŽlutým tlačítkem pro zobrazení TV obrazu, zatímco čekáte na nalezení dalších podstránek. Nalezené podstránky budou zobrazeny přes horní okraj obrazovky.
	[IMAGE]	Když je požadovaná podstránka již k dispozici, stiskněte Žluté tlačítko pro návrat na teletextové stránky a poté použijte levé a pravé kurzorové tlačítko pro zvolení požadované podstránky.Poznámky:Pokud si nepřejete mít čtyři barevné klávesy speciální funkce zobrazeny na TV obraze, zatímco čekáte na nalezení podstránek, stiskněte tlačítkoPICTURE, SOUND nebo SETUPmenu pro vymazání kláves z obrazovky. Pro opětovné zobrazení kláves stiskněte klávesuSET UP.Pokud jste vymazali klávesy speciální funkce z obrazovky a poté použili levé a pravé kurzorové tlačítko pro zvolení podstránky při stálém sledování TV obrazu, je třeba stisknout tlačítko SET UP a potéŽluté tlačítko pro opětovné zobrazení teletextové stránky.

Obsluha teletextu

- Pokud horní strana stránky ukazuje, že jsou podstránky stále prénášeny, avšak zobrazená stránka se nemění, potom "číslo podstránky" pouze ukazuje, že obsah stránky byl aktualizován; nejsou k dispozici žádné další podstránky.

Víte-li případně, kterou podstránku požadujete, stiskněte tlačítko SET UP (pro zobrazení speciálních funkcí) a poté Modré tlačítko; místo čísla stránky se objeví T****.

Vložte požadované číslo podstránky, než T**** zmizí.

Např. pro zvolení strany 6 vložte 0, 0, 0 a 6.

Stiskněte Žluté tlačítko pro zobrazení TV obrazu, zatímco čekáte na nalezení dalších podstránek. Nalezené podstránky budou zobrazeny přes horní okraj obrazovky.

Když je stránka k dispozici, stiskněte Žluté tlačítko pro její zobrazení. Bez ohledu na to, kolik bylo stránek nalezeno, se stiskem Žlutého tlačítka dostanete na požadovanou podstránku.

Stiskněte TV/TEXT pro návrat na běžný TV režim.

Obsah

V režimu TOP

Stiskněte INDEX pro návrat na hlavní obsahovou stránku.

V závislosti na prénášené informaci může být nutné toto tlačítko stisknout několikrát, abyste se dostali na hlavní obsahovou stránku.

Zapojení Audio/Video

K tomuto televizoru lze připojit řadu dalšího vybavení. Na následujících stránkách se dozvíte, jak připojit externí vybavení na zadní panel televizoru.

Jakmile je Vaše vybavení připjeno, použijte následující postup pro zobrazení vstupu.

Stiskněte tlačítko menu TV/AV

Stiskněte odpovídající klávesu obrazovkového voliče pro zvolení požadovaného zdroje AV.

Červená: AV1 Scart konektor

Zelená: AV2/S

Zobrazené klávesy obrazovkového voliče za několik sekund zmizí. Chcete-li zvolit vstup, zatímco klávesy nejsou zobrazeny, stiskněte znovu TV/AV a klávesy se znovu objeví.

TV/AV

TV/AV

Poznámky:

• AV zdroj lze také zvolit pomocí tlačítka TV/AV na ovládacím panelu na Vašem televizoru.
  Stiskněte opakovaně tlačítko TV/AV, až se dostanetě na AV zdroj, který chcete sledovat.
• V režimu AV je k dispozici méně možností v menu SOUND a SET UP (např. v menu Dalšího nastavení není volba Ladění).

Připojení sluchátek/špuntů do uší

Sluchátka/špunty do uší připojte následovně.

Příklad: TX-17LA1

Poznámky:

• Hlasitost sluchátek lze nastavit zvolením "Hlas. sluchátek" z menu Zvuku.
• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.

Zapojení Audio/Video

Jak připojit vstupní konektory

Příklad: TX-17LA1

Poznámky:

• Ukázané další vybavení a kabely nejsou dodávány s tímto televizorem.
• Nepřipojujte počítač s TTL výstupem (5V) k tomuto televizoru.
  • Detailní informace o zapojení koncovky Scart viz str. 25.

Problémy a jejich náprava

Pokud dojde k problému u Vašeho televizoru, podívejte se do níže uvedené tabulky pro identifikaci příznaků a poté provedte navrhovanou kontrolu. Pokud toto problém nevyřeší, obratte se na místního prodejce Panasonic; uvedte číslo modelu a sériové číslo (obě čísla najdete na zadní straně televizoru).

Příznak		Kontrola
Obraz Zvuk
Sněhový obraz Rušený zvuk		Poloha, směr nebo zapojení antény
Vícenásobný obraz Normální zvuk		Poloha, směr nebo zapojení antény
Interference Rušený zvuk		Elektrická zařízeníAuta/MotocyklyFluorescenční světlaZapněte Redukcí obr. šumu v menu Obrazu pro potlačení rušení obrazu
Normální zvuk Bez zvuku		Úroveň hlasitostiJe zapnuto utlumení zvuku
Bez obrazu Bez zvuku		Televizor na AV režimNepřipojeno k sítiNení zapnutoOvládání obrazu/zvuku nastaveno na minimální úroveňZkontrolujte, je-li televizor v režimu pohotovosti
Bez barvy Normální zvuk		Ovládání barvy nastaveno na minimální úroveň
Špatný nebo zdeformovaný obraz	Slabý nebo žádný zvuk	Přeladťe kanál (s)
Normální obraz	Slabý nebo žádný zvuk	Příjem zvuku se mohl zhoršit.Nastavte MPX (menu Zvuk) na Vyp. dokud se příjem nezlepší.
Na obrazovce mohou být červené, modré a zelené body	Normální zvuk	Toto je charakteristické pro panely z tekutých krystalů a neukazuje to na žádný problém.Panel z tekutých krystalů je postaven vysoce přesnou technologií tak, aby Vám poskytoval jemné obrazové detaily. Čas od času se na obrazovce může objevit několik neaktivních pixelů jako stálý bod modré, zelené nebo červené barvy.Toto nijak neovlivňuje vlastnosti a výkonnost Vašeho LCD.

Údržba

Čistěte přístroj otíráním pomocí měkkého suchého hadříku.

Pokud je povrch extrémně zašpiněn, použijte měkký hadřík navlhčený v mýdlové vodě nebo ve slabém saponátovém roztoku.

• Pro odstranění těžce odstranitelných nečistot z LCD displeje použijte čistič na optické brýle.
• Nikdy nepoužívejte líh, ředidlo na barvy nebo benzín pro čistění tohoto přístroje.
• Před použitím chemicky upraveného hadříku si pečlivě přečtěte přiložený návod.
• Neotírejte LCD vodou.

Neutrální roztok

Otřete skříňku přístroje suchým hadříkem.

Pokud je skříňka hodně zašpiňená otřete ji dobře vyždímaným měkkým hadříkem, který byl namočen v kuchyňském čističi (neutrální) rozpuštěném ve vodě.

POZOR:

Pokud se do monitoru dostane voda nebo podobná tekutina přes povrch panelu z tekutých krystalů, může dojít k poruše.

Informace o konektoru Scart a S-video

Konektor AV1 Scart

Technické údaje

	TX-14LA1 TX-17LA1 TX-20LA1
Zdroj Stříd. 100 – 240 V, 50	60 Hz
Spotřeba	Běžné používání: 46 W BěžnéV režimu pohotovosti: 1,8 WTelevizor stejnosm. 15 V, 2,6 A max.	používání: 56 W Běžné používání: 60 WV režimu pohotovosti: 1,8 WTelevizor stejnosm. 15 V, 3,2 A max.	V režimu pohotovosti: 1,8 WTelevizor stejnosm. 15 V, 3,4 A max.
LCD	LCD panel 14-palců (360 mm) LCD panel 17-palců (432 mm) LCD panel 20-palců (510 mm)poměr stran 4 : 3 poměr stran 4 : 3 poměr stran 4 : 3
Velikost obrazovky	285,1 mm (š) × 213,8 mm (v)	343,7 mm (š) × 261,6 mm (v)	408,0 mm (š) × 306,0 mm (v)
Zvuk
Reproduktor	4 cm, 2 ks, 16	4 cm, 2 ks, 16
Audio výstup	4,0W (2,0 W + 2,0 W),10 %Celkové harmonické zkreslení	6,0W (3,0 W + 3,0 W), 10 % Celkové harmonické zkreslení
Sluchátka	Zdířka M3 (3,5 mm) × 1	Zdířka M3 (3,5 mm) × 1
Přijímací systémy /Název pásma	PAL B, G, H, SECAM B, G SECAM L/L’VHF E2 - E12 VHF H1 - H2 (ITÁLIE)VHF A - H (ITÁLIE) UHF E21 - E69CATV (S01 - S05) CATV S1-S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperpásmo)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Přehrávání NTSC pasků z některých PAL videorekordérů (VCR)M.NTSC Přehrávání z NTSC 4,43 MHz videorekordérů (VCR)NTSC (pouze AV vstup) Přehrávání z NTSC videorekordérů (VCR)
Anténa - Zadní	UHF/VHF
Provozní podmínky	Teplota : 5 °C – 35 °CVlhkost : 5 % – 90 % (relativní vlhkost) (nekondenzující)
Zapojení Konektory
AV1 (Scart konektor)	21 kolíková zdířka (Audio/Video vstup, TV výstup, RGB vstup)
AV2	S Video vstup, 1× RCA Video vstup, 2 × RCA Audio vstup
Rozměry (š × v × h)
Včetně TV stojanu	365 mm × 364 mm × 215 mm	424 mm × 415 mm × 215 mm	494 mm × 461 mm × 255 mm
Pouze televizor	365 mm × 331 mm × 64 mm	424 mm × 382 mm × 64 mm	494 mm × 422 mm × 82 mm
Hmotnost (váha)	4,6 kg čistá hmotn.	5,4 kg čistá hmotn.	7,4 kg čistá hmotn.

Poznámka:

Technické údaje podléhají změnám bez předchozího upozornění. Uvedená hmotnost a rozměry jsou přibližné.

Záznamy zákazníka

Číslo modelu a sériové číslo tohoto výrobku lze nalézt na jeho zadním panelu. Toto sériové číslo byste si měli zapsat na níže udedené místo a uschovat si tuto knihu včetně účtu jako stálý záznam o zakoupení tohoto přístroje za účelem identifikace při odcizení či ztrátě a také za účelem záručních služeb.

Číslo modelu Sériové číslo
