NÁVOD K OBSLUZE TX-28PK20P PANASONIC

VáženýuživatelitelevizoruPanasonic,

vítáme vás v rodině uživatelů výrobků firmy Panasonic. Doufáme, že budete s tímto barevným televizorem mnoho let spokojeni. Tento televizor je technicky velmi dokonalý; stručný návod „Jak rychle začít” vám přesto pomůže rychle se naučit televizor používat. Pak můžete přečíst návod podrobně a uschovat jej pro budoucí použití.

OBSAH

Výstrahy a upozornění 2

Dodávané příslušenství 3

Jak rychle začit 4

Základníovládacíprvky6.

Použití menu na obrazovce 7

Nastavení formátu obrazu 8

Menu Obraz 11

Menu Zvuk 12

Menu Nastavení 13

Menu Ladění 14

Menu Ladění - Úprava programů 15

Menu Ladění - Automatické nastavení ..... 19

Menu Ladění - Ruční ladění 20

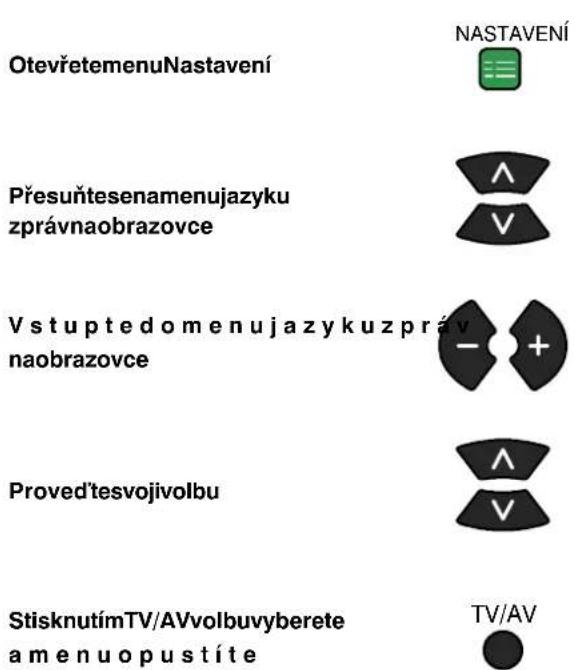

Jazyk zpráv na obrazovce (OSD) 21

Q-Link 22

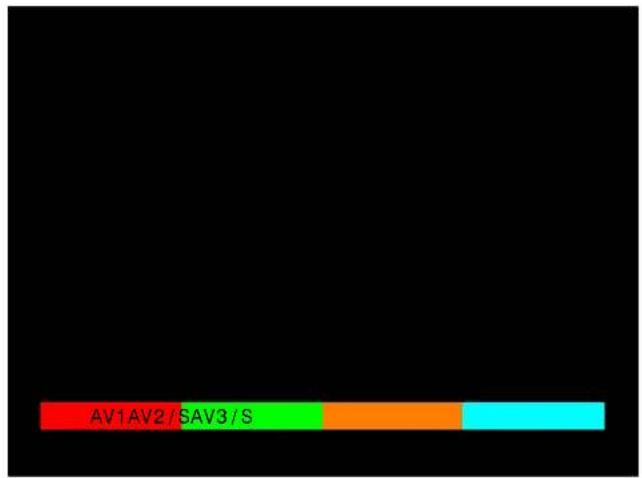

Výběr a nastavení AV 23

Provoz VCR/DVD 24

Funkce teletextu 25

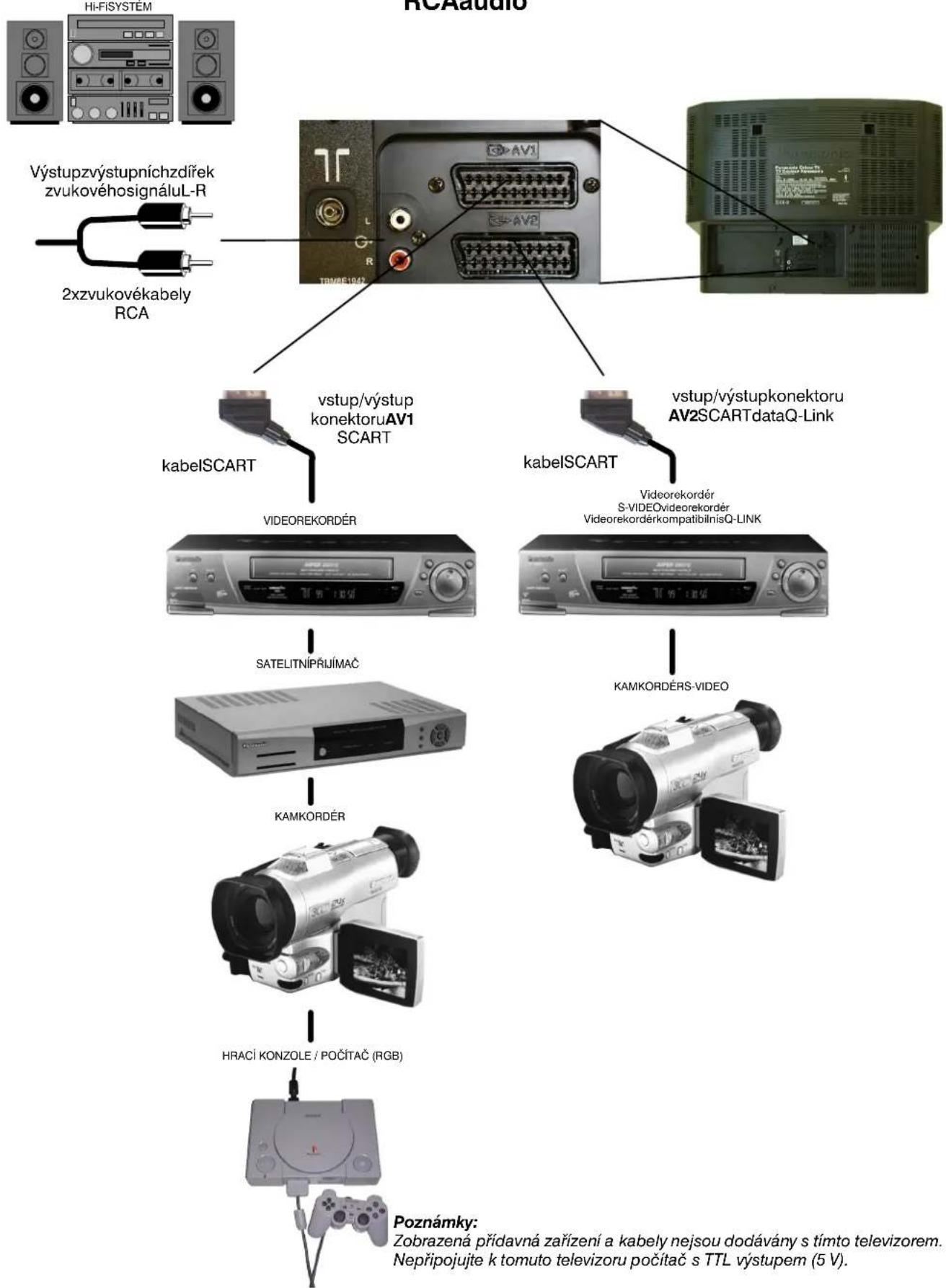

Připojení vnějšího zařízení audio/video (AV) ..... 27

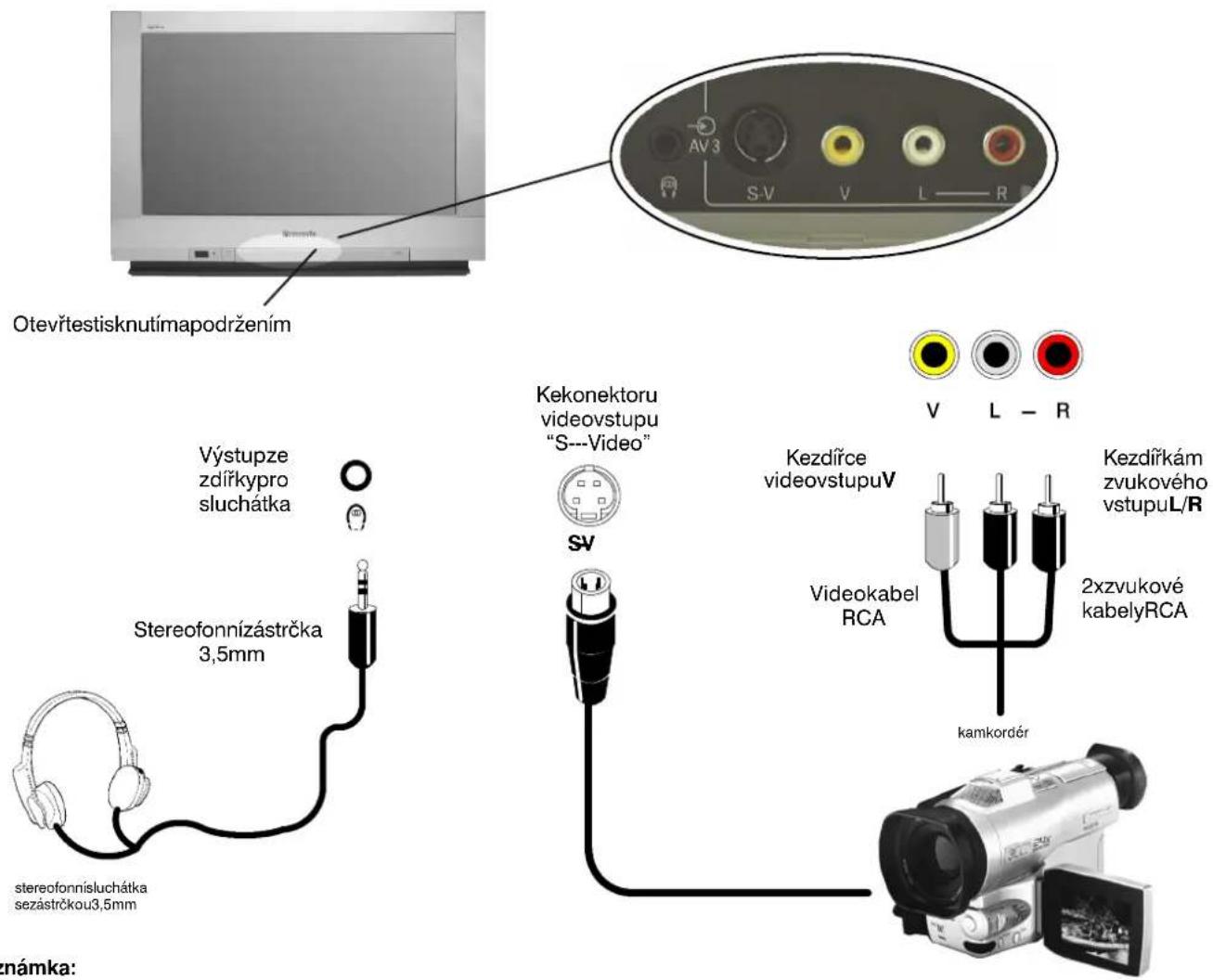

Připojení přes přední konektory AV3 audio/video (RCA) a připojení sluchátek 27

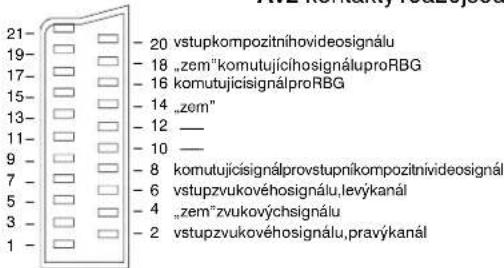

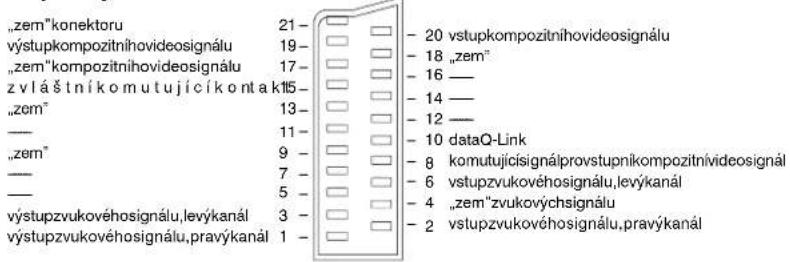

Zapojení kontaktů konektoru SCART a S-Video ..... 27

Připojení přes zadní 21 pólový konektor AV1/AV2 (SCART) a výstupní konektor audio (RCA) ..... 28

Odstranění poruch 29

Informaceprouživatele 30.

Technické údaje 30

VÝSTRAHYAUPOZORNĚNÍ

• Tento televizor je konstruován pro napájení střídavým proudem220-240V,50Hz.
• Aby se zabránilo poškození, které by mohlo vést k úrazu elektrickým proudem nebo k požáru, nevystavujte tento televizordeštinebonadměrnévlhkosti.
  • POZOR: VYSOKÉ NAPĚTÍ!!!
  Nesnímejte zadní stěnu televizoru, protože po jejím odstranění jsou přístupné prvky, které jsou pod napětím. Nejsou zde žádné díly vyžadující technickou obsluhu ze stranyuživatele.
• Vyhýbejte se působení přímého slunečního světla a jiných zdrojů tepla.
• Vypínač tohoto modelu neodpojí televizor úplně od síťového napájení. Když televizor delší dobu nepoužíváte, vyjměte napájecíšňruzezásuvky.

- ÚDRŽBA SKŘÍNĚ A OBRAZOVKY TELEVIZORU

Vytáhněte vidlici sítového přívodu ze zásuvky. Skříňku a obrazovku lze čistit měkkým hadříkem navlhčeným jemným mýdlovýmroztokem. Nepoužívejteroztokyobsahujícíbenzol nebo ropné produkty. Televizor může produkovat statickou elektřinu, proto dávejte pozor při kontaktu s obrazovkou.

- Aby se zabránilo poruchám elektrických součástek, je důležité dostatečné větrání; doporučujeme ponechat mezeru alespoň 5 cm kolem televizoru, i když ho umístíte do skřínky nebomezipolice.

Zkontrolujte, zdamátezobrazenépríslušenstvíapoložky

Návodkobsluze

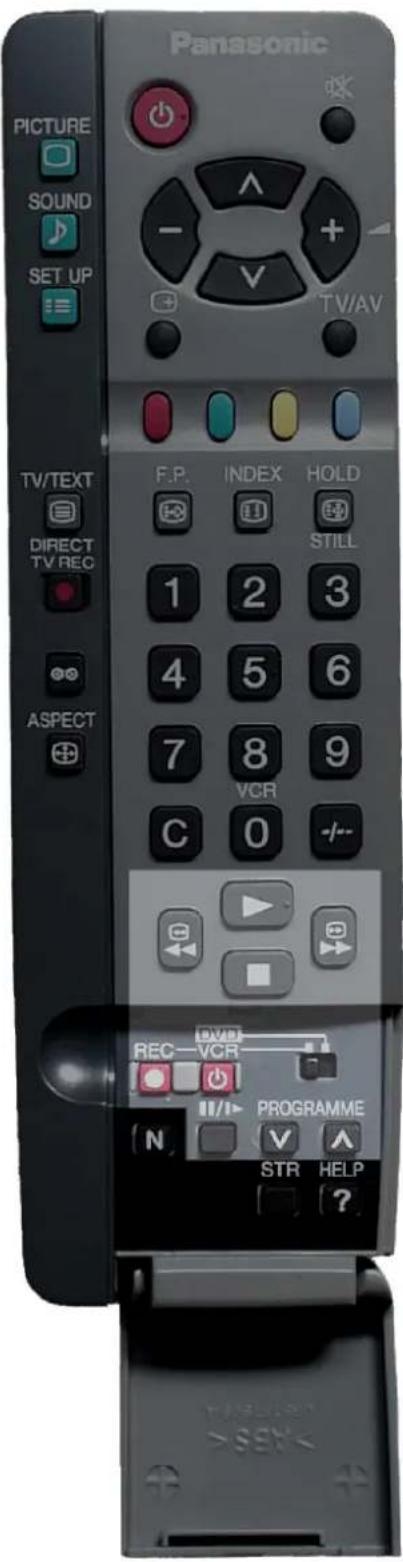

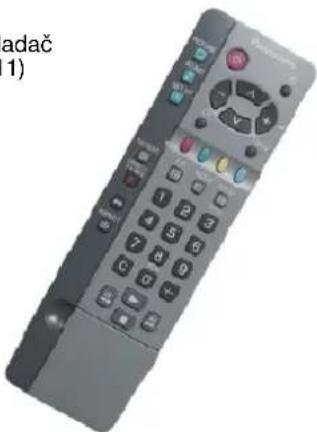

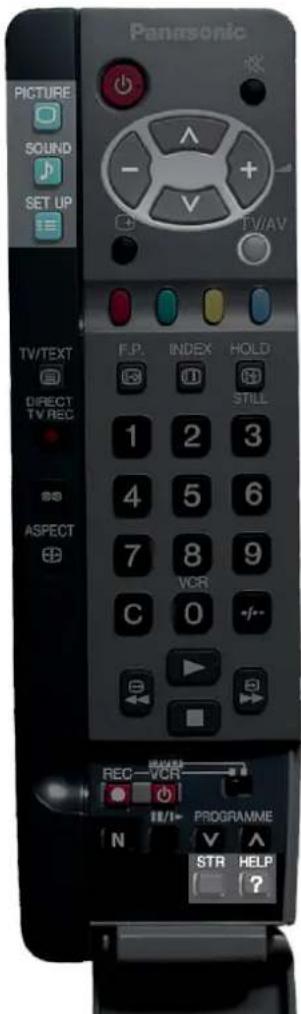

Dálkovýovladač (EUR511211)

Baterieprodálkovýovladač (2xvelikostR6(UM3))

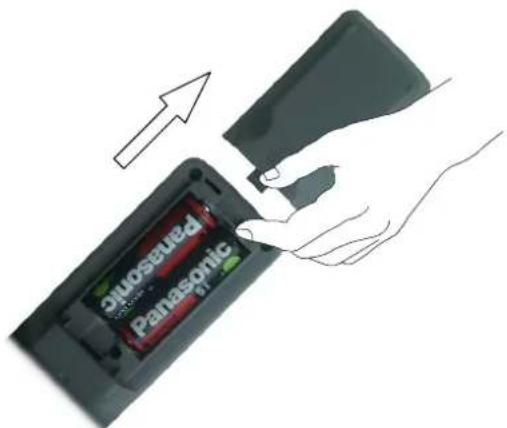

Bateriedálkovéhoovladače

• Ujistětese,žebateriejsou vloženyvesprávnépoloze.
  •Nemíchejtestarébateries novými.Staré,vybitébaterie okamžitě odstraňte.
• Nemíchejterůznétypybaterií,tj. alkalickéamanganové,ani nepoužívejtenikl-kadmiové akumulátory.


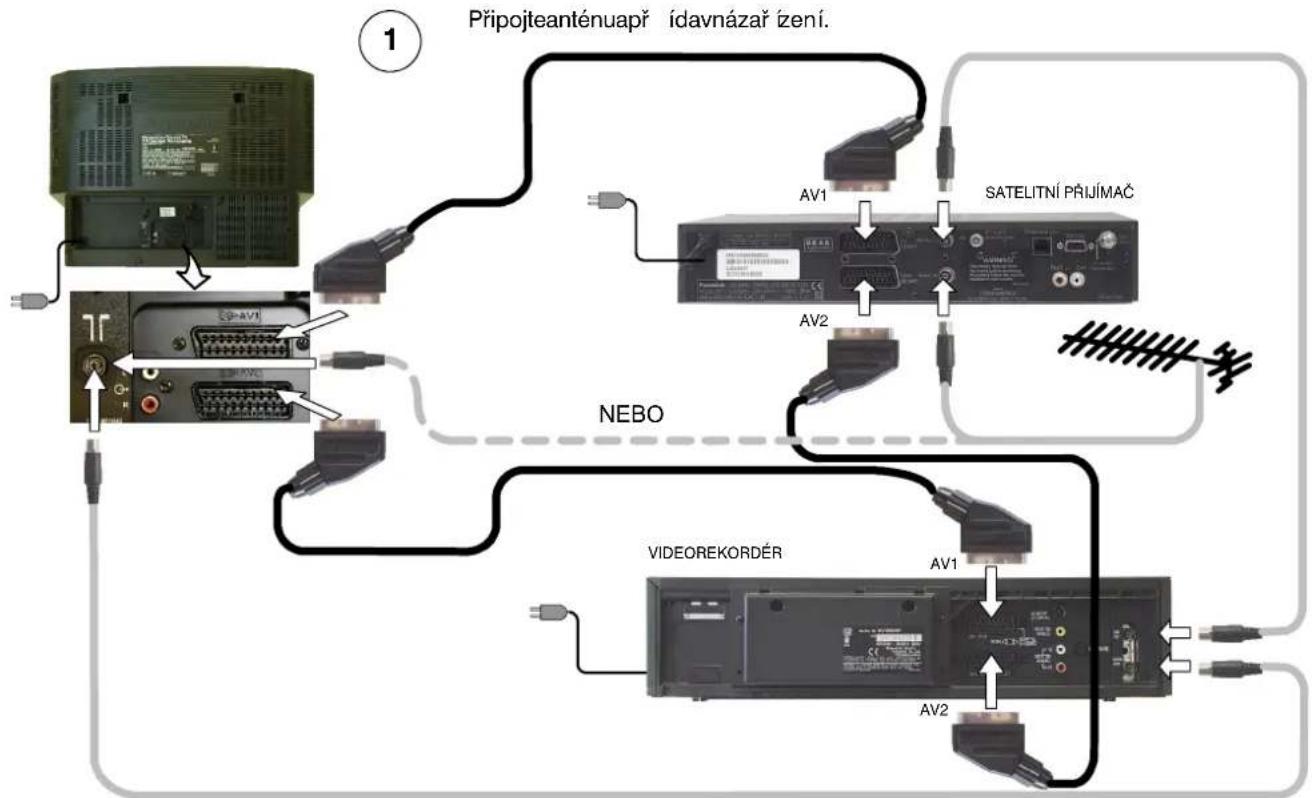

    H["Připojteanténuapřídavnázařízení."] --> I["NEBO"]
    style A fill:#99ccff,stroke:#333
    style B fill:#99ccff,stroke:#333
    style C fill:#99ccff,stroke:#333
    style D fill:#99ccff,stroke:#333
    style E fill:#99ccff,stroke:#333
    style F fill:#99ccff,stroke:#333
    style G fill:#99ccff,stroke:#333
    style H fill:#99ccff,stroke:#333

2

Nejdříve se ujistěte, že videorekordér je v pohotovostním režimu. Připojte televizor a zapněte jej.

3

4

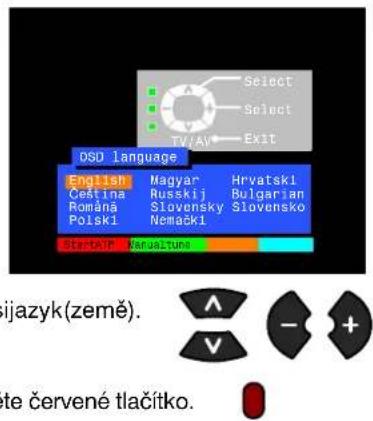

Spustíseautomatickénastavení, budouvyhledányauloženy vaševysílacístanice.
KvymazánínežádoucíchstanicpoužijtenabídkuProgramme Edit.Vizstrana15.

OpustítestisknutímtlačítkaTV/AV.

TV/AV
5

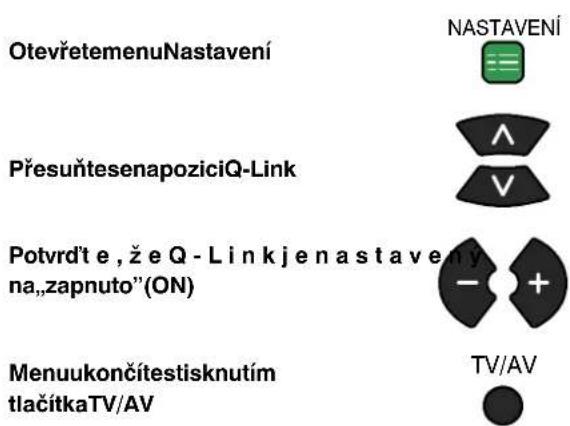

Pokudinstalujetenovývideorekordérkompatibilnísfunkcí Q-Link, můžete jej nyní zapnout. Přesun informací do videorekordéru stisknutím modrého tlačítka z nabídky ProgrammeEdit.Vizstrana18.Pokudinstalujetenový videorekordér kompatibilní s NEXTVIEWLINK, přehrávání dat budete muset aktivovat ručně. Podrobnosti viz návod na použití videorekordéru.

• Pokud videorekordér nepřijímá přesun informací z Vaší televize, zkuste zvolit volbu "Download" z nabídky videorekordéru.
• Pokud Q-Link nepracuje správně, zkontrolujte, zda je připojen do konektoru AV2 na televizoru, zda je přívod SCART „plně funkční” a zda je videorekordér kompatibilní s Q-Link, NEXTVIEWLINK či podobnými technikami. Požádejte o další podrobnosti svého prodejce.
• Další informace o Q-Link a o připojení zařízení naleznete na stránkách 22, 27 a 28.

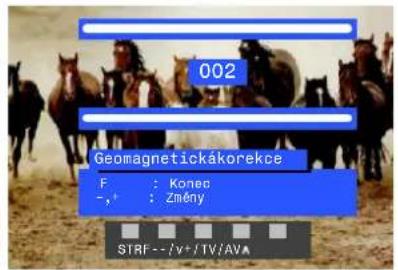

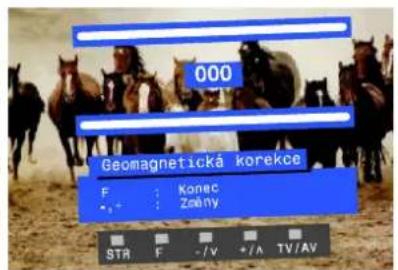

Na obrazovce může dojít k lehkému naklonění obrazu nebo se mohou objevit barevné šmouhy v rozích obrazovky (čistota barev). K jejich odstranění lze v případě potřeby použít funkci geomagnetické korekce:

Nejprve se přesvědčte, že proběhly procesy načítání ATP a Q-Link. Naobrazovcenesmíbýtzobrazenažádnánabídka.

Tiskněte tlačitko F, dokud se neobjeví funkce geomagnetickékorekce.

F

Tiskněte tlačítka + nebo –, dokud se obraz nevyrovná.

*

+/A

Dalším stiskem tlačitka F se vrátíte k normálnímu sledování televize. Zavřete dvířka, abyste zabránili poškozenítlačítek.

F

Jakmile je funkce ATP ukončena, doporučujeme, abysteovládacíprvkyobrazunastaviliopět n a normální úroveň sledování. Provedete to stlačením tlačítka „N”, které se nachází pod odklopnou klapkou dálkovéhoovládání.

Nyní můžete začit sledovat programy.

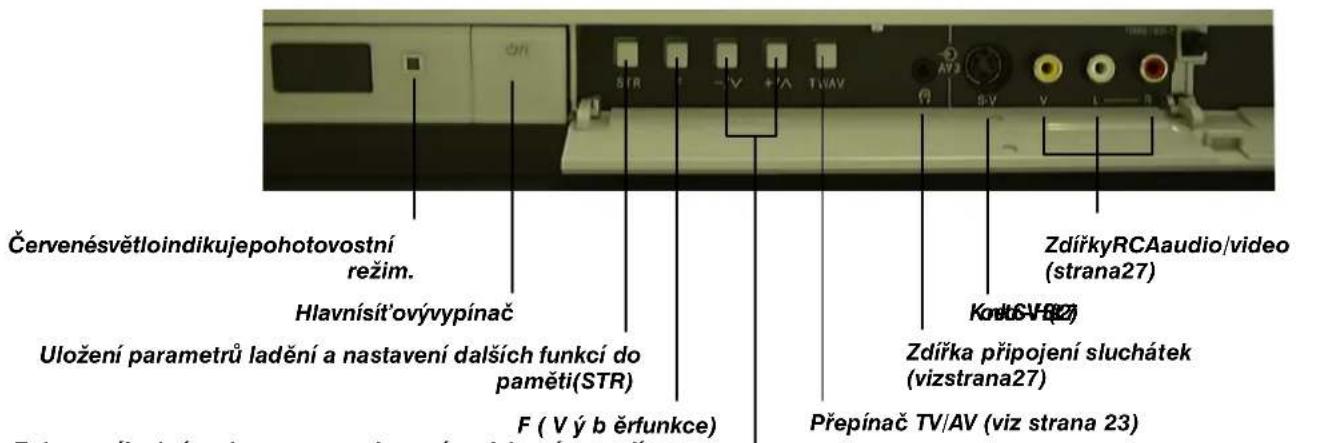

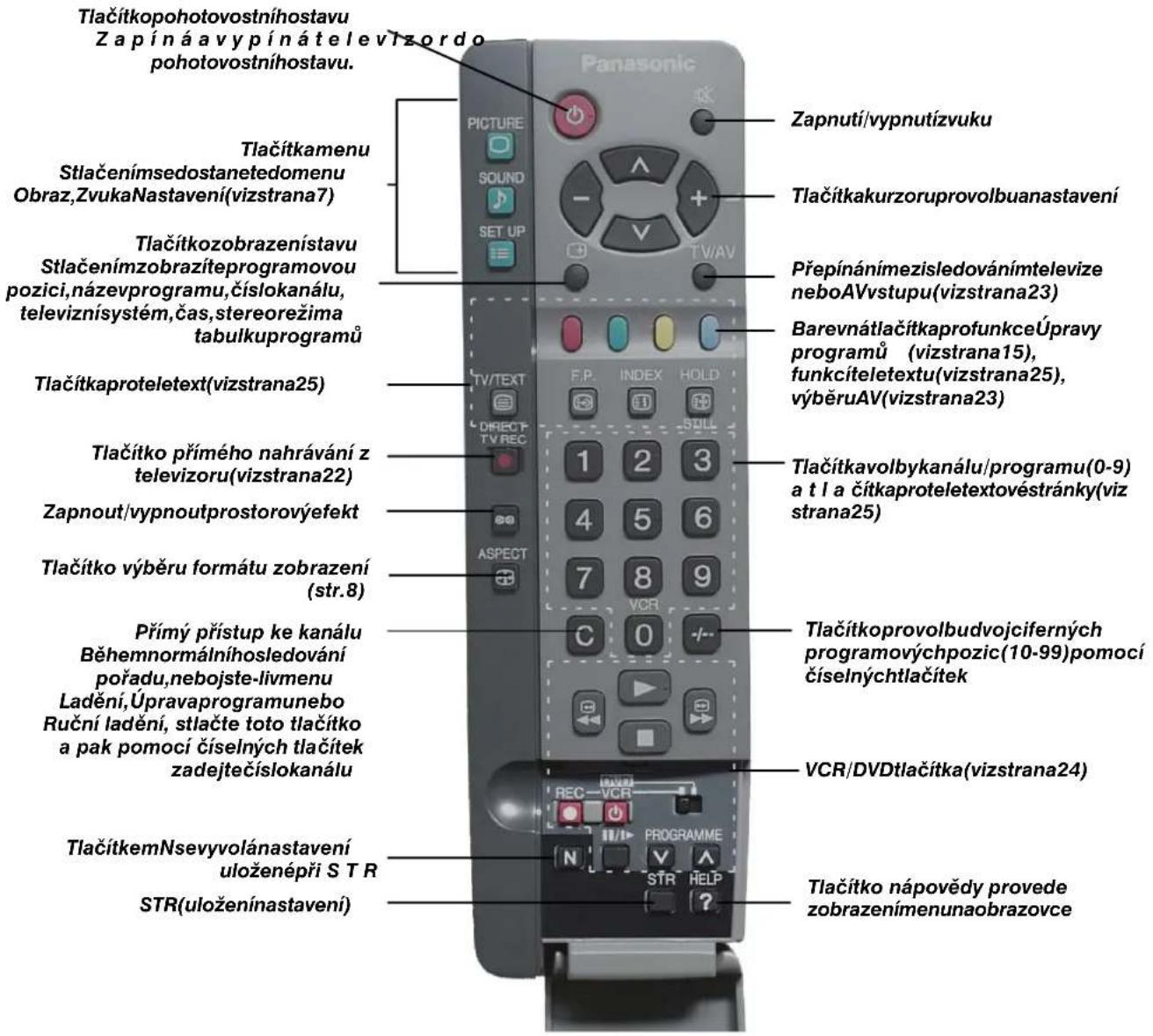

Tlačitka ovládání kurzoru zajišťují dvě základní funkce:

NastaveníhlasitostiVolbakanálu

Zobrazeniunkcinaobrazovce, opakovanymstisknutimsevoil dostupnéfunkce-hlasitost, kontrast, jas, barva, ostrost, tón barvy(vrežimuNTSC), hloubky, výšky, stereofonnívyvážení, režimladěniageomagnetickákorekce

Zvyšováníebosnižováníprogramovýchpozic (předvoleb) pojedné. Pokudjejižvybranáfunkce zobrazenanaobrazovce, stla čenímzvýšítenebosnížite úroveň vybranéfunkce.

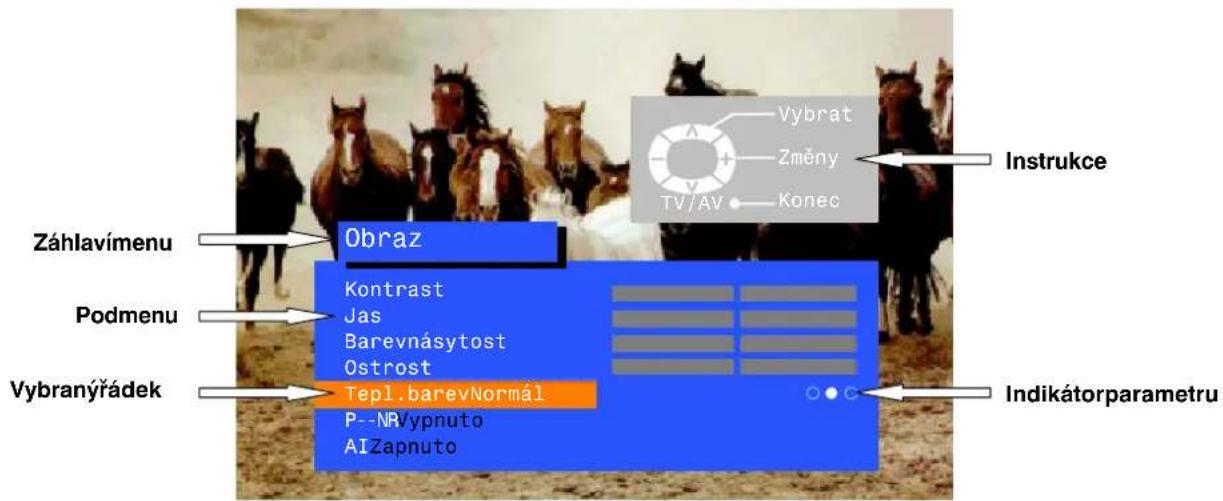

Tento televizor je vybaven rozsáhlým systémem menu pro nastavení a výběr parametrů

Volba některých parametrů, například kontrast, jas, barva aostrost umožní zvýšit čisnížitjejichúroveň.

Některé volby, jako například časovač vypnutí, umožní výběr jedné z možností.

Některé volby, jako například menu ladění, umožní přejít k dalšímu menu.

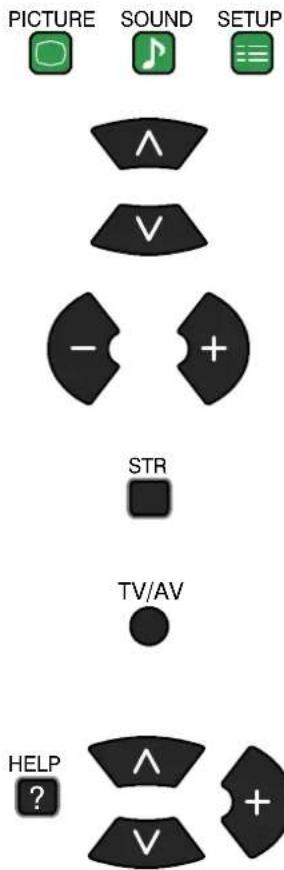

Tlačitka OBRAZ, ZVUK a NASTAVENÍ se používají k otevření hlavních menu a rovněž k návratu do předchozíhomenu.

Tlačítka pro pohyb kurzoru nahoru a dolů se používají propohybvmenunahoruadolů.

Tlačítka pro pohyb kurzoru doleva a doprava se používajíprovstupdomenu, nastaveníúrovnínebo provolbuzeseznamumožností.

Tlačitko STR se používá pro ukládání parametrů po nastavení úrovní nebo výběru z možností.

Tlačitko TV/AV se použivá pro opuštění systému menu a návrat k běžnému sledování pořadu.

Tlačitko HELP spustí předvedení dostupných menu. Stlačte tlačitko HELP a zvolte jednu z možností.

Když tlačítko HELP (Pomoc) jste stiskl v době, kdy bylo vidět menu, okénko "Instructions" (Návod) se staneneviditelné.Aby zasebyloviditelnéokénko "Instructions", je třeba opět stisknout tlačítko "HELP".

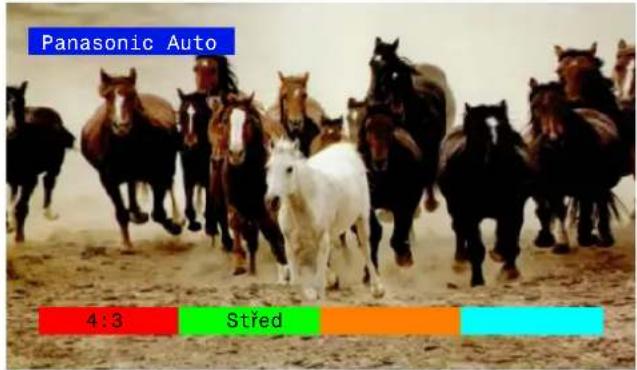

Širokoúhlá obrazovka televizního přijímače Vám umožnuje potěšení ze sledování televizního vysílání v maximálním formátu, včetně zobrazení ve formátu "širokoúhlých filmů".

Stiskněte tlačítko ASPECT, chcete – li se posunoutpřesšestmožnostíaspektu: PanasonicAuto, 4:3, Zoom, S--Zoom, 16:9 and Just (plný, zarovnanýobraz)

ASPECT

PanasonicAuto

Některételevizníprogramysevysílajís současným přenosem speciálního rozlišovacíhosignáluširokoúhlého formátu (WSS). Při příjmu tohoto signálu se televizní přijímač automaticky přepíná naformát16:9smaximálnímzaplněním plochyobrazu. Automatické přepínání do širokoúhlého režimu záleží na podmínkách příjmu. V případě slabého televizního signálu a při slabémsignálurozlišování širokoúhlého formátu (WSS) se televizní přijímač nemusí automaticky přepnout do širokoúhlého režimu, přitom na okrajích obrazovky zůstanou černé plochy. Jestlíževýchozísignálvysílázobrazenív standardnímformátu4:3,možnážedáte přednost zobrazení v jeho originálním formátu;naobrazovceseobjevičervená a zelená tlačítka. Pomocí příslušných barevnýchtlacíteknadálkovémovládání si můžete zvolit zobrazení ve standardním formátu (viz 3) nebo roztaženým vodorovně v režimu "Střed"

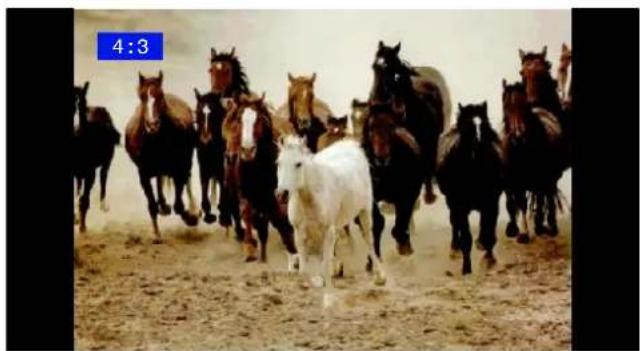

4:3

Při volbě parametru 4:3 se obraz bude reprodukovat ve standardním formátu 4:3.

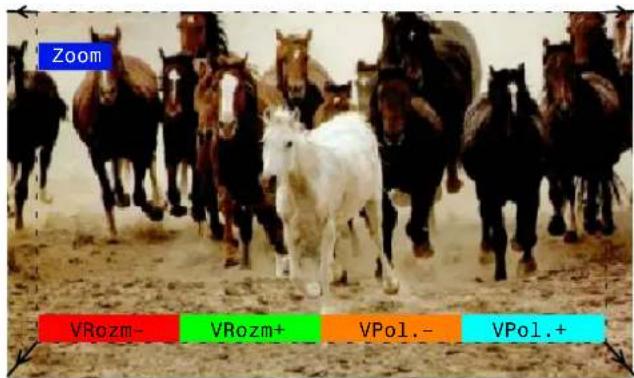

Zoom

Zoom (tj. transfokace) zvětšuje středovou sekciobrazu. Obrazjemožnéposunouta zvětšit vertikálně s použitím barevných kláves. Dřivější úprava je užitečná pro sledování jakýchkoliv titulků, které se mohouobjevitmimoobraz.

PanasonicAuto

Barevná tlačítka pro některé funkce nastaveníformátuobrazuseobjevujína obrazovcejenomnaněkoliksekund.

Abysteznovuvyvolali"tlačítkana obrazovce", opakovaně zmáčkněte tlačítko"ASPEKT".

Širokoúhlý formát různých filmů a vysílaných televizních programů může být různý. Pokud jejich formát překračuje standardnítelevizníširokoúhlýformát16:9, objevísevhornía dolní části obrazovky černé pruhy.

Jestližesevrežimu"WIDE"objevíproblémysvelikostí obrazu při přehrávání širokoúhlého formátu obrazu z videomagnetofonu, je možné, že je třeba na videomagnetofonu nastavit sledování stopy (tracking) nebo ostrostobrazu(bližšíinformacenaleznetevnávodukobsluze videomagnetofonu).

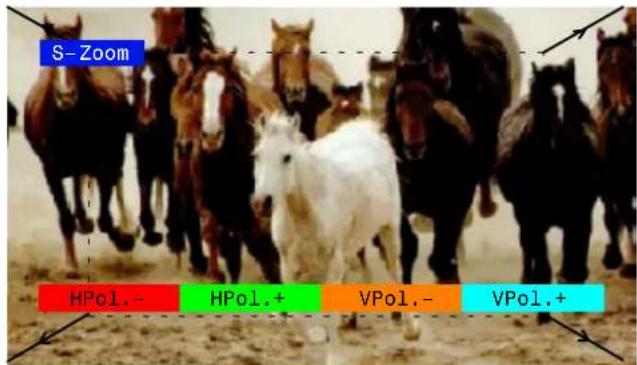

S--Zoom

Funkce S-Zoom umožňuje rozšířit zvětšení a dovoluje pohybovat obrazem horizontálně a vertikálně.

Rozšíření zvětšení pomocí funkce S-Zoom.

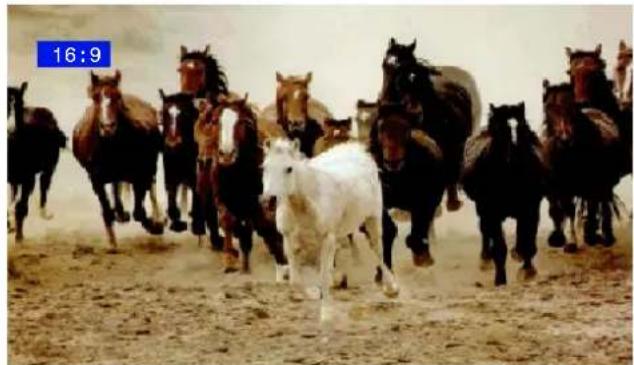

16:9

Při volbě parametru 16:9 se obraz bude reprodukovatve standardním formátu 16:9.

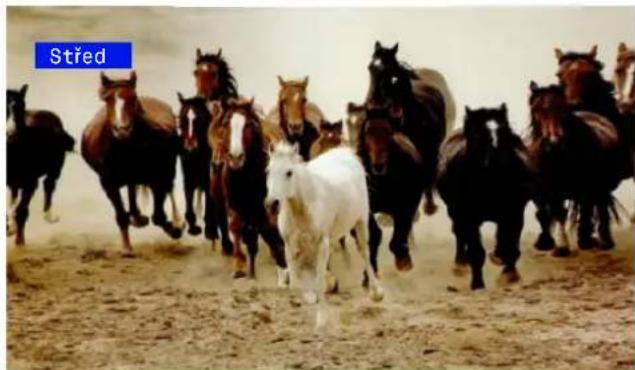

V režimu Střed se zobrazí obraz formátu4:3vmaximálnivelikosti,ales korekcístředuobrazu,takžeroztažení dodélkyseprojevípouzevlevéma pravémokrajiobrazu.Rozměrobrazu závisínapůvodnímsignálu.

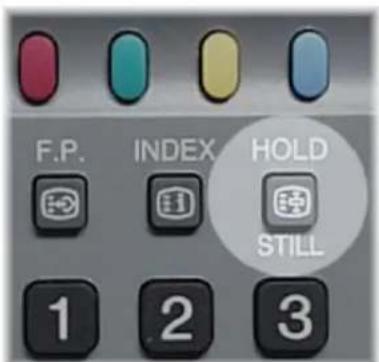

Tlačítko "STILL" umožnuje kdykoliv zastavitnaobrazovcezobrazení.

HOLD

STILL

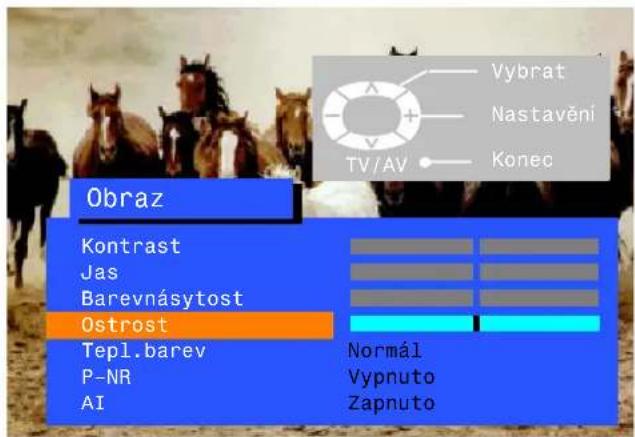

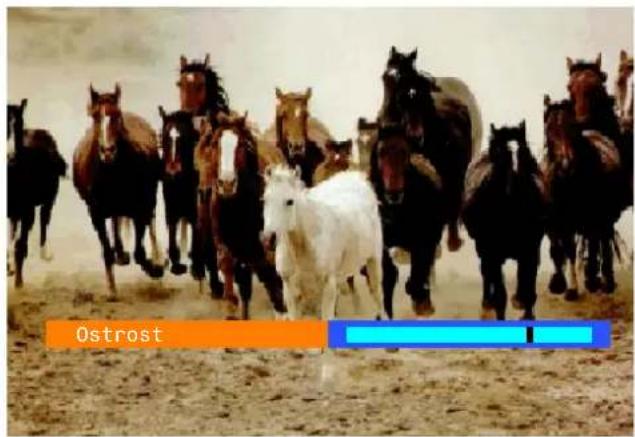

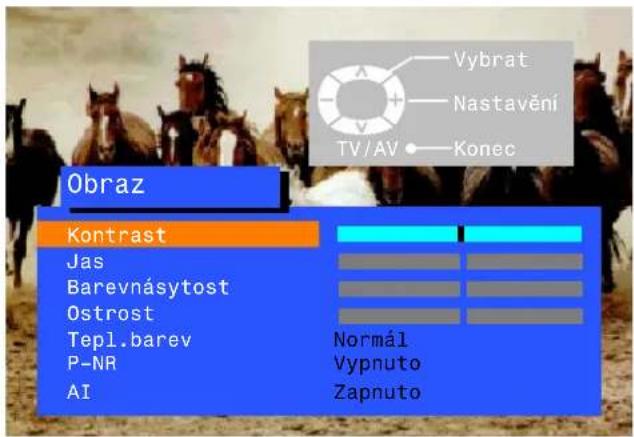

Totomenuvámumožnínastaveníkvalityobrazu

OtevřetemenuObraz

Zvoltepožadovanýparametr

Zvyštenebosnižteúroveň nebo nastavtevolbu

MenuObrazopustítestlačením tlačítkaTV/AV

OBRAZ

TV/AV

Kontrast

Jas

Barevnásytost

Ostrost

Tón barvy

Úrovně kontrastu, jasu, barvyaostrosti Izenastavittak, abyvyhovovalyvašim požadavkůmapozorovacím podmínkám.

Nastavenízabarveníseobjevíjako položkamenu,pouzepokudmátek televizorupřipojenýzdrojsignálu NTSC,aumožnínastaveníbarevného odstínu.

Tepl. barev

P-NR

AI

Nastavenívyváženíbarevvámumožní nastavitcelkovýbarevnýtónobrazu.

P-NRvámumožníautomatickysnížit nežádoucírušeníobrazu.

NastaveníAlautomatickyanalyzuje příchozíobrazazpracujehotak,aby poskytoval lepší kontrast, optimální hloubkuostrostiaživébarvy.

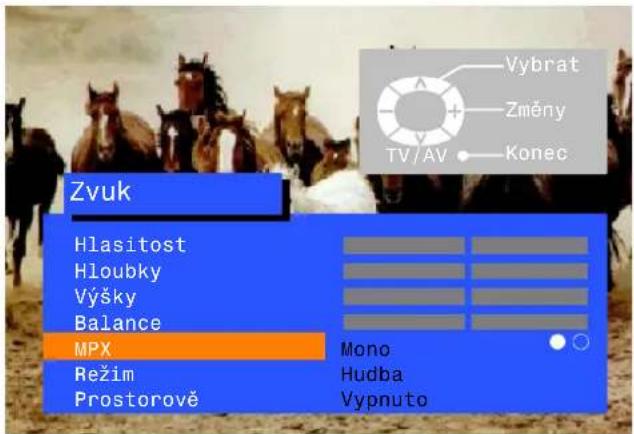

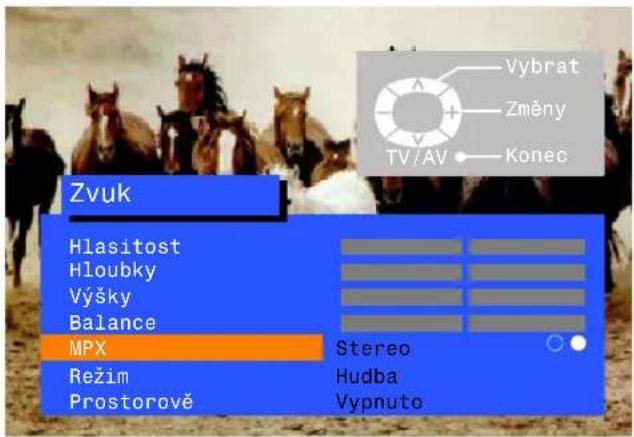

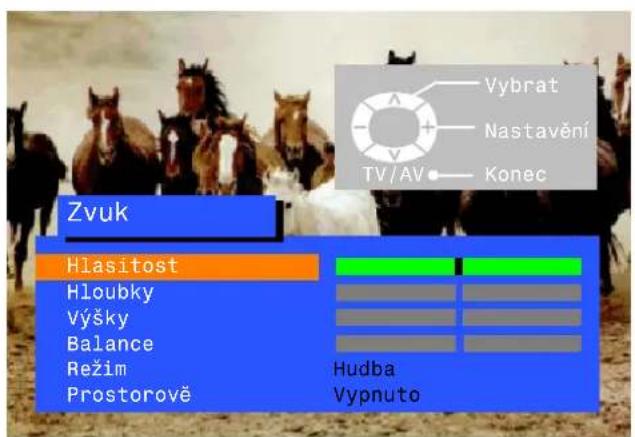

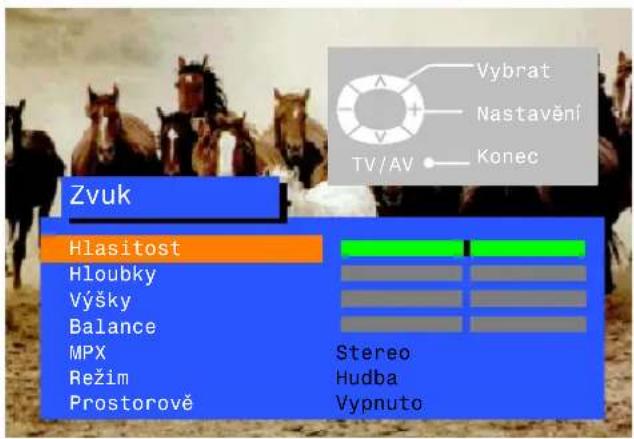

Menu Zvuk vám umožní nastavit všechny parametry kvality zvuku podle vašeho prání.

OtevřetemenuZvuk

Zvoltepožadovanýparametr

Zvyštenebosnižteúroveň nebo nastavtevolbu

MenuZvukopustítestlačením tlačítkaTV/AV

ZVUK

TV/AV

Hlasitost

ParametrHloubkyzdůraznínižší,hlubší frekvenceajehouroveň Izezvýšitnebo snížit.

Výšky

Parametr Výšky zdůrazní ostřejší, vyšší frekvenceajehouroveň Izezvýšitnebo snížit.

Balance

Vyvážení ovlivňuje úroveň zvuku mezi levýmapravýmreproduktorem. Nastavenílzeprovést tak, abyúroveň zvukuzreproduktorů vyhovovalapozici posluchače.

MPX

MPXbudeobvyklenastavenédo polohy„Stereo“, cožzabezpečuje nejlepšíreprodukci, avšakpokudje příjem rušený nebo v případě monofonního vysílání doporučujeme přepnoutjejna „Mono”. Mono(M1)a (M2) lze rovněž zvolit, pokud stanice vysílátytosignály.

Režim

ZvuklzezlepšitvolbourežimuHudba neboŘeč.

Prostorově

Parametr Prostorový efekt poskytuje dynamickézesílení, kterésimuluje dokonalejšíprostorovéefekty.

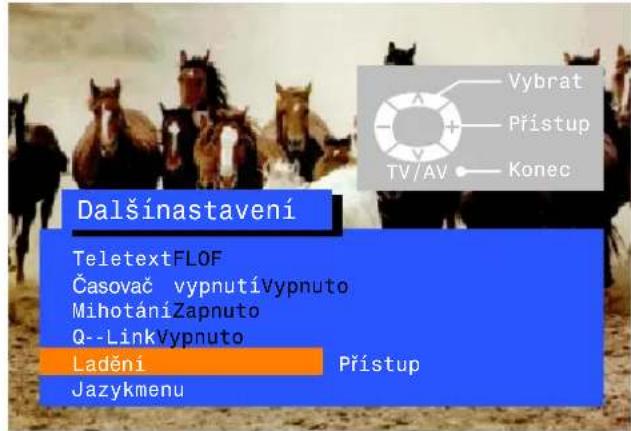

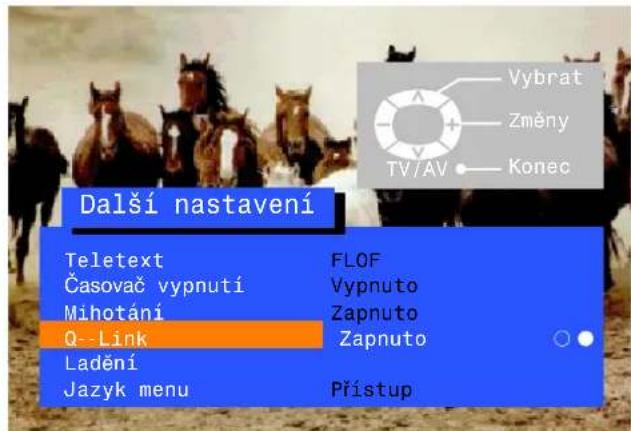

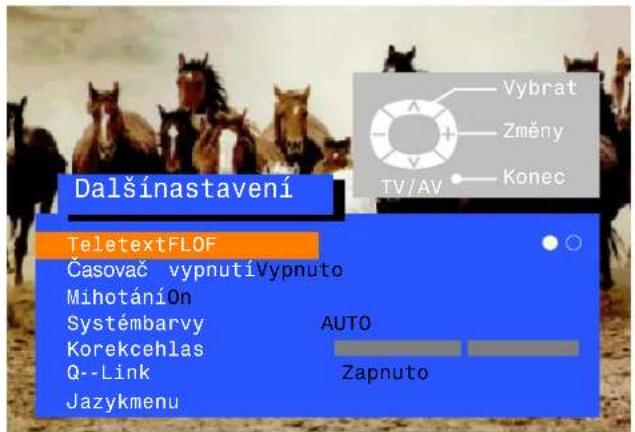

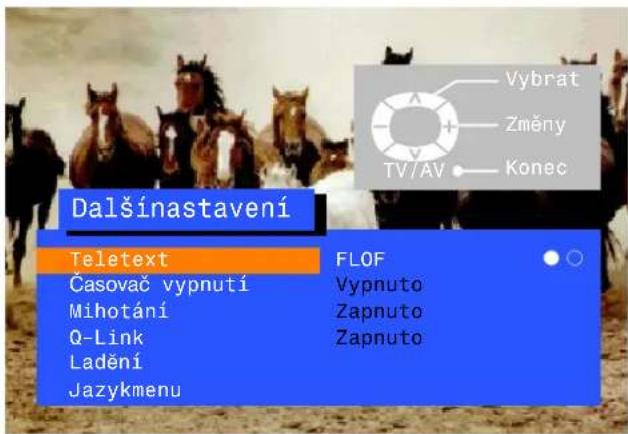

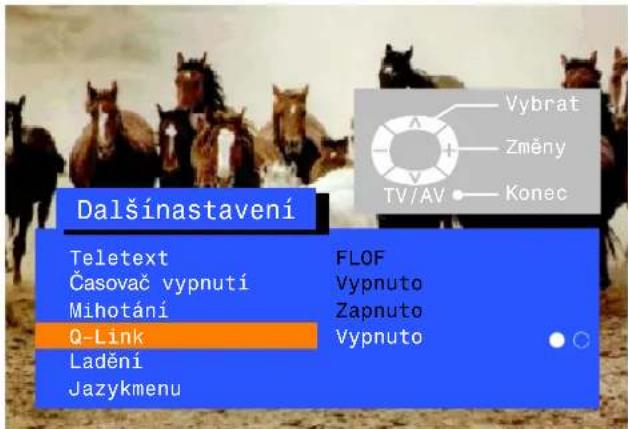

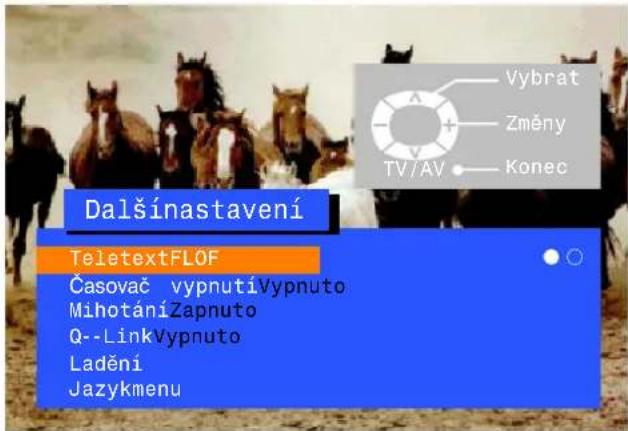

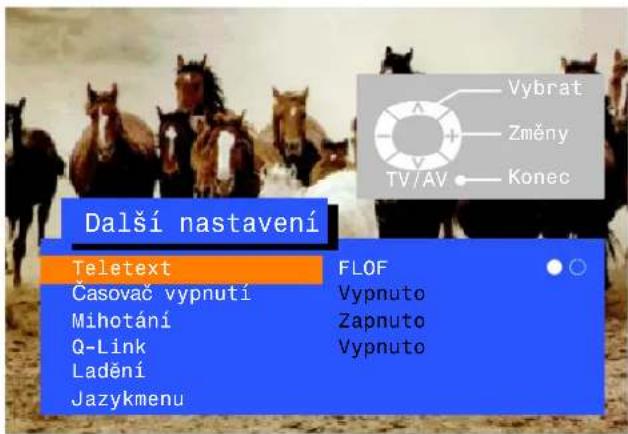

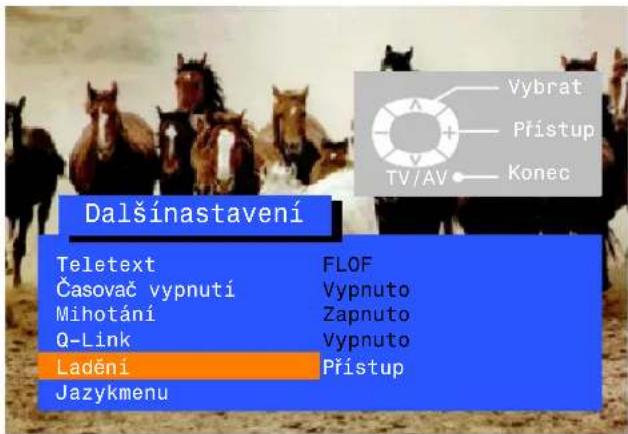

Menu Nastavení vám umožní přístup k rozšířeným funkcím a také k menu ladění.

OtevřetemenuNastavení

Zvoltepožadovanýparametr

Zvyštenebosnižteúroveň nebo nastavtevolbu

MenuNastaveníopustíte stlačením tlačítka TV/AV

MENU

TV/AV

Teletext

Časovač vypnutí

FunkceTeletextvámumožnízvolitmezi režimyFLOFneboLIST(Seznam).Viz strana25.

Časovač vypnutívypnetelevizorv nastaveném čase, který si můžete zvolit od0do90minutv15-minutových intervalech.

Mihotání

Mihotání---vpoloze"Zapnuto"funkce potlačení blikání obrazu zabezpečuje nejlepšíkvalituzobrazení.Avšakpři přenosu některých programů bude lepší,kdyžvypnetetutofunkci.

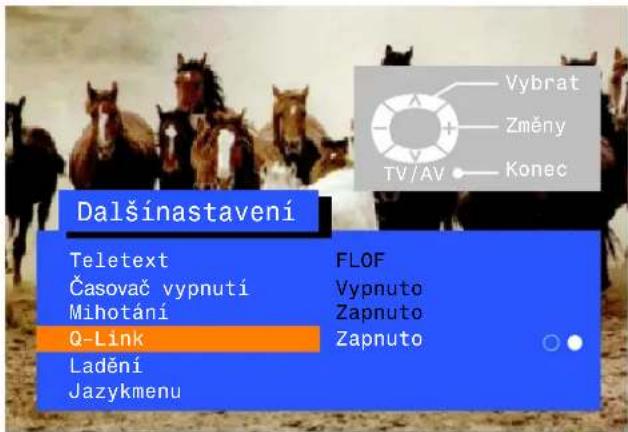

Q-Link

Q-Linkvámumožnízapnoutčivypnout datovoukomunikacis kompatibilním videorekordérem.Vizstrana22.

Ladění

Menu Ladění vám umožní přístup k mnoha dalším funkcím včetně úpravy programů, automatickéhonastavenína frekvenční kanály (ATP), jemného doladění, volby systému barev a korekcehlasitosti. Vizstrana 14.

Jazykmenu

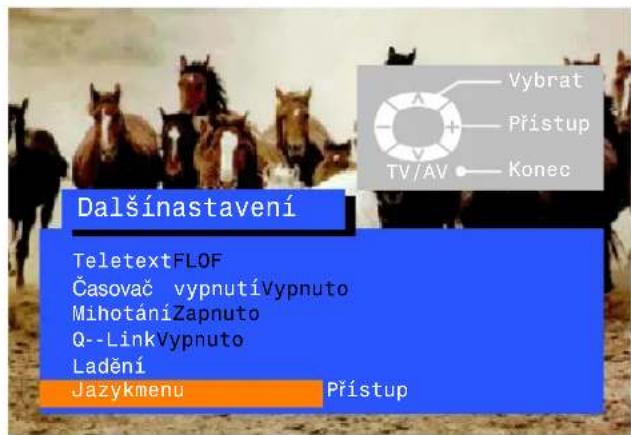

Menu jazyku zpráv na obrazovce umožňuje zvolit jazyk, který se bude používatprovšechnamenu. Vizstrana21.

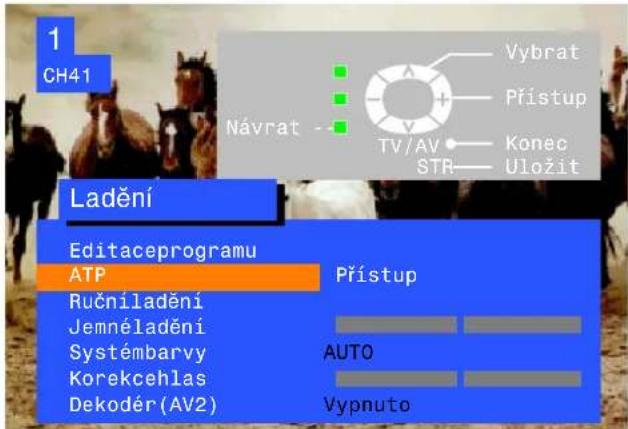

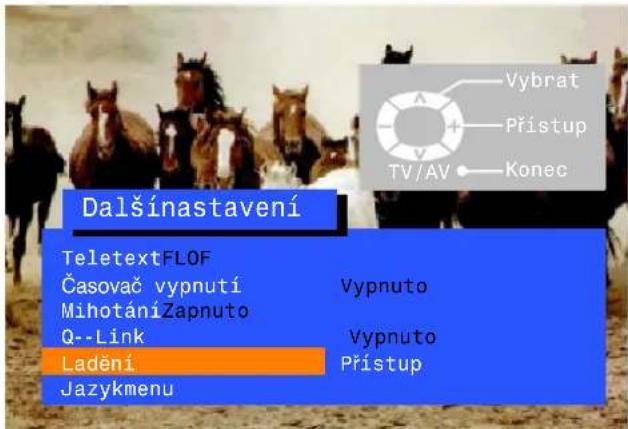

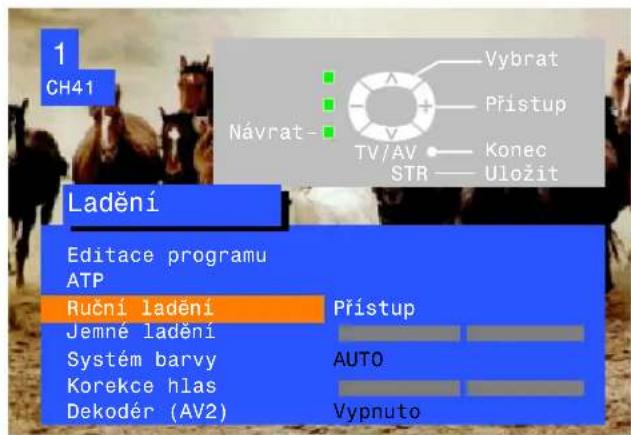

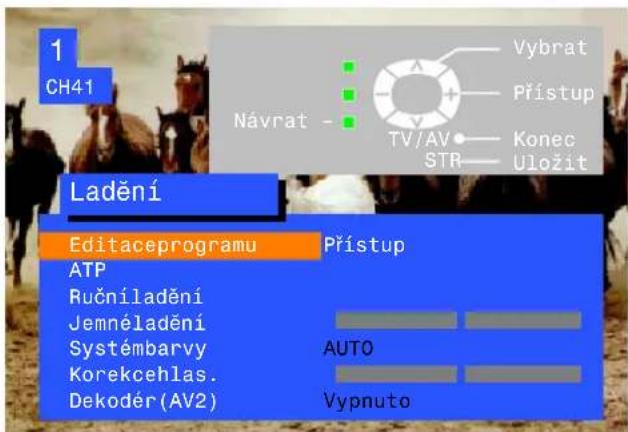

Menu Ladění zabezpečuje přístup k menu ručního a automatického ladění

OtevřetemenuNastavení

Přesuňte se na menu Ladění

VstuptedomenuLadění

Zvoltepožadovanýparametr

Zvyštenebosnižteúroveň nebo nastavtevolbu

MenuNastaveníopustíte stlačením tlačítka TV/AV

NASTAVENÍ

TV/AV

Editace programu

Menuúpravyprogramů umožňuje přemístit, přidat, smazat, přejmenovat neboblokovatvysílacíkanálya umožňuje přístup k systému televizoru. Vizstrana15.

ATP

Menuautomatickéhonastavení umožňuje automatické přeladění televizoru.Vizstrana19.

Ruční ladění

Menu ručního ladění umožňuje ruční naladěnípozicjednotlivýchvysílacích kanálů.Vizstrana20.

Jemnéladění

Vysílacístanicilzejemně doladitpomocí nastaveníjemnéholadění.

● ○ ○ ○ Systémbarvy

Menu systému barvy umožnuje nastavit správnouvolbuvysílacíhostandardu.

Korekce hlas

Korekce hlasitosti umožnuje nastavit úroveň hlasitostijednotlivýchstanic.

● ○ Dekodér(AV2)

Tato volba sepoužívá, kdyžjedekodér připojen přes AV2. Nastavte ji na ON (zapnuto), pokudmádekodér zpracovávat zakódovaný signál. Po použitínastavte naOFF(vypnuto).

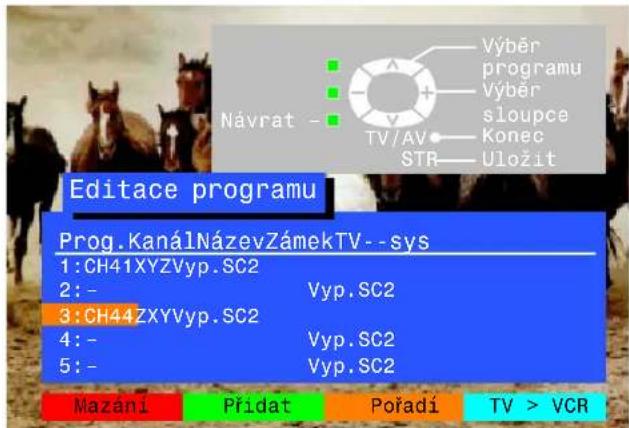

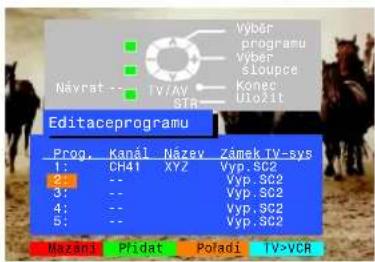

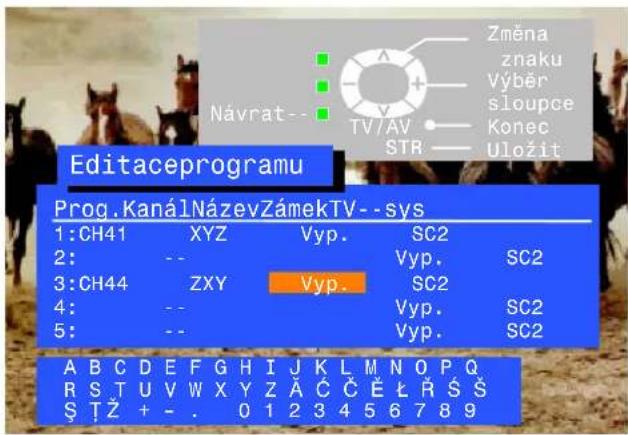

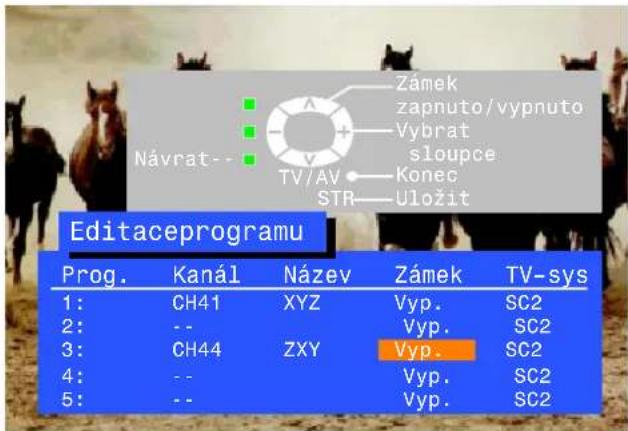

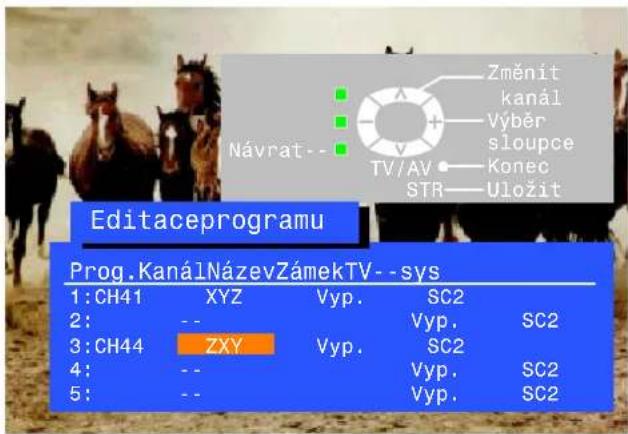

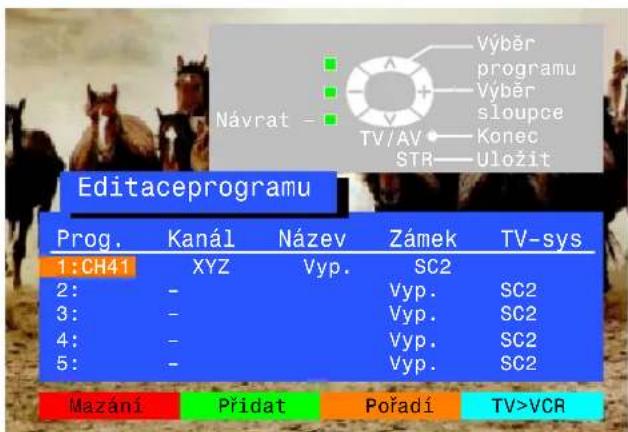

Menu úpravy programů vám umožňuje upravovat nastavení pozice programu

OtevřetemenuNastavení	NASTAVENÍ
Přesuňte se na menu Ladění	^V
VstuptedomenuNastavení	- +
Přesuňtesenamenuúpravy programů	^V
Otevřetemenuúpravyprogramů	- +
Proved'tepožadovanouzměnu (viznásledujícíčást)
Stlačením tlačítka STR změny uložíte	STR
Pokudchcetemenuúpravy programů opustit,stiskněte tlačítkoTV/AV	TV/AV

Smazánínežádoucíchprogramů

Vybertepoziciprogramu

Stiskněte červené tlačítko na dálkovémovladači

Stiskněte červené tlačítko ještě jednoupropotvrzenívolby

Pokudchcetemenuúpravy programů opustit,stiskněte tlačítkoTV/AV.

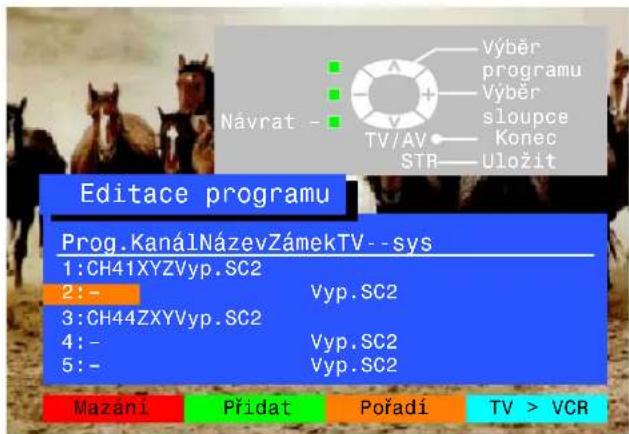

Přidánínovýchprogramovýchpozic

Vyberteprogramovoupozici,kam semánovýprogramvložit

Stiskněte zelené tlačítko

Stiskněte zelené tlačítko ještě jednoupropotvrzenívolby

Tentoprázdnýprogrampaklze naladit, pojmenovat, zablokovata přířadit mu příslušnou přenosovou soustavu.

StisknutímSTRnastaveníuložíte

Pokudchcetemenuúpravy programů opustit, stiskněte tlačítko TV/AV.

TV/AV

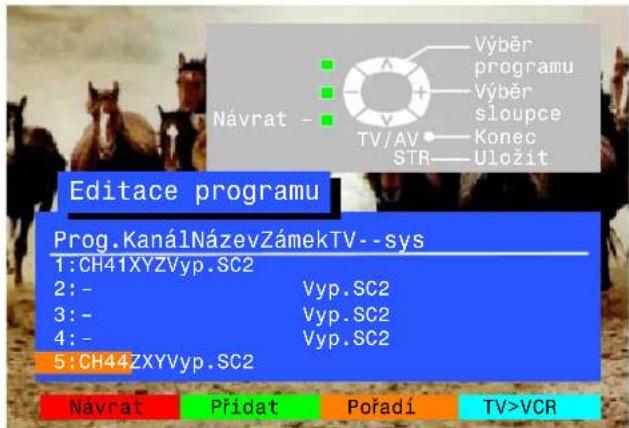

Přesunutíprogramunajinoupozici

Vyberteprogramovoupozici, kterouchcetepřesunout

Stiskněte žluté tlačítko na dálkovémovladači

Vybertenovoupozici

Stiskněte žluté tlačítko ještě jednoupropotvrzenívolby

Pokudchcetemenuúpravy programů opustit,stiskněte tlačítkoTV/AV.

Naladěníprogramovépozice

Vyberteprogramovoupozici

PřesuňtesenasloupecKanál

Změňte číslo kanálu směrem nahoru nebo dolů nebo použijte tlačítko „C“,abystesedostalidofunkce Přímávolbakanálu(vizstrana6)

StisknutímSTRnastaveníuložíte

Pokudchcetemenuúpravy programů opustit, stiskněte tlačítko TV/AV.

Přejmenováníprogramovépozice

Vyberteprogramovoupozici

PřesuňtesenasloupecNázev

Vybertenovépísmeno

Přesuňtesenapozicidalšíhoznaku

Pokračujte, dokud přejmenování nedokončíte

StisknutímSTRnastaveníuložíte

Pokudchcetemenuúpravy programů opustit, stiskněte tlačítko TV/AV.

Blokovánídanéhoprogramuproti nepovolanémupřístupu

Vyberteprogramovoupozici

Přesuňtesenasloupecblokování

Vybertepolohublokovánínebo odblokování

StisknutímSTRnastaveníuložíte

Pokudchcetemenuúpravy programů opustit, stiskněte tlačítko TV/AV.

Poznámka:

Pokud je program zablokovaný, není přístupná přímá volba kanálu pomocí „C” a čiselných tlačítek na dálkovémovladači.

TV/AV

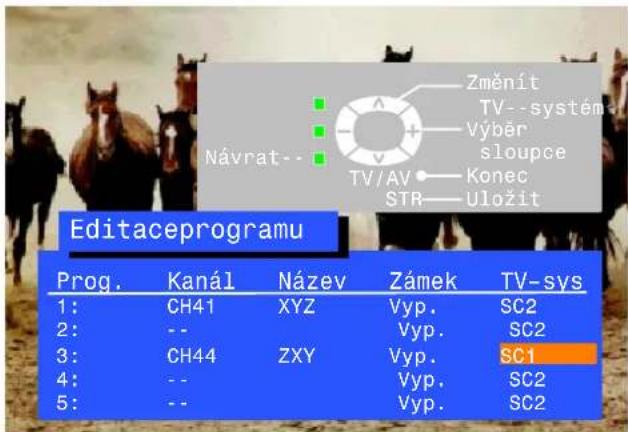

Změna systému prénosové soustavy pro danýprogram

Vyberteprogramovoupozici

PresuštesenasloupecSys

Vybertepožadovanýzvukový systém

SC1:PALB/G,H/SECAMB/G SC2:PALD/K/SECAMD/K

StisknutímSTRnastaveníuložíte

Pokudchcetemenuúpravy programů opustit, stiskněte tlačítko TV/AV.

TV/AV

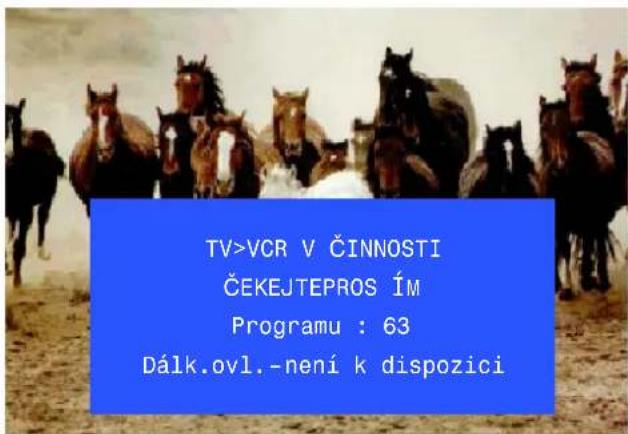

Kopírováníinformacíoprogramuna kompatibilnívideorekordérpřipojenýkAV2

Stiskněte modré tlačítko na dálkovémovladači.

Údajeoprogramechsenyní odešlounavideorekordér. To může trvat několik sekund, v závislostinapočtuuložených stanic. Poznámka: Pokudsena obrazovceobjevízpráva "Q--Link? Zkontrolujtenastavení VCR", televizornemůžeodesílat programové údajedo videorekordéru. Podrobnostiviz příručka videorekordéru.

Pokudchcetemenuúpravy programů opustit, stiskněte tlačítkoTV/AV

TV/AV

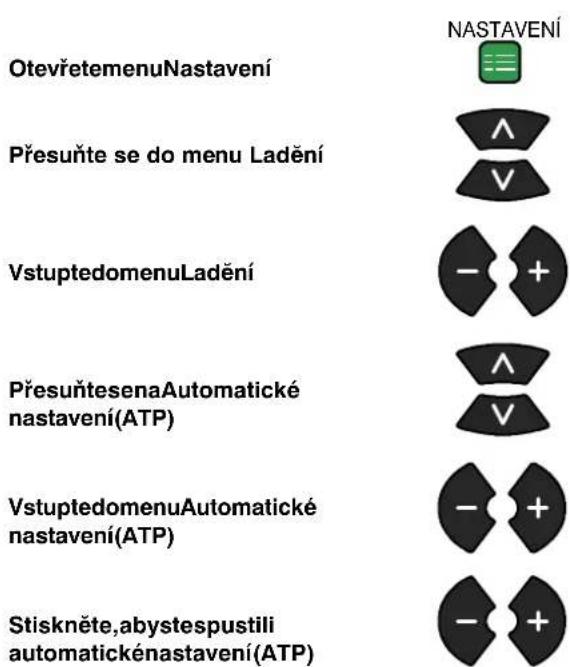

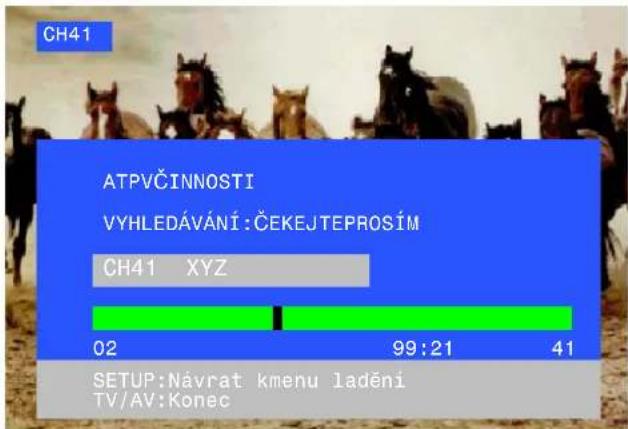

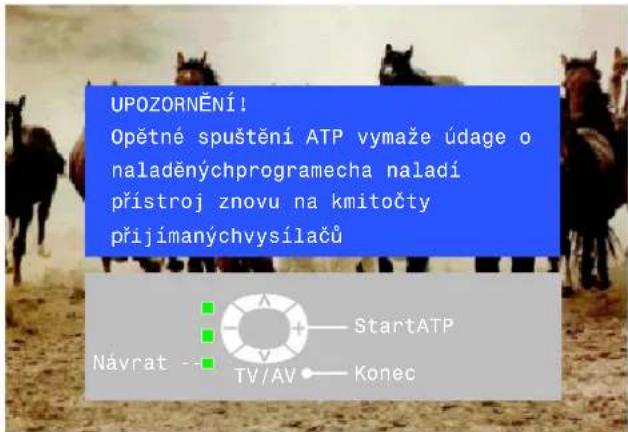

Menu automatického nastavení vám umožní automaticky přeladit televizor na místní televizní stanice. Je to užitečné, když se stěhujete do jiné oblasti

Televizorvyhledá,zablokujea zařa dímístnítelevizníkanály. Pokud je přes zdířku AV2 připojen kompatibilnívideorekordér,údaje oprogramechsepomocíQ-Link odešlounavideorekordér(viz strana22).

Jakmilejetatoopere dokončena,naobrazovce televizoruseobjevíprogramová poziceč. 1 .

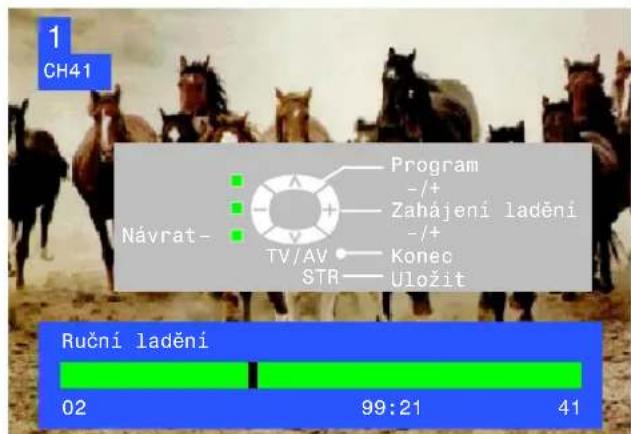

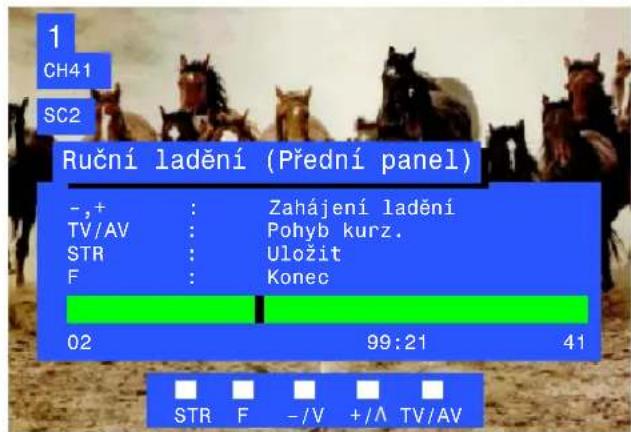

Ruční naladění programových pozic se provádí bud' pomocí menu na obrazovce, nebo pomocí tlačítek na čelním panelu

Menuručníholadění

OtevřetemenuNastavení	NASTAVENÍ
Přesuňte se do menu Ladění	^V
VstuptedomenuLadění	- +
Přesuňte se na pozici ručního ladění	^V
Vstupte do funkce ručního ladění	- +
Vyberteprogramovoupozici, k terámá býtnaladěna	^V
Začněte ladění	- +
Kdyžjepožadovanýprogramnalezen,uložítejejstisknutímSTR	STR
MenuopustítestisknutímtlačítkaTV/AV.	TV/AV

Ruční ladění (přední panel)

Stiskněte tlačítko F čelního panelu,dokudseneobjeví „Režimladění(Tuningmode)”	F
Stisknutímtlačítka-nebo + vstuptedorežimuladění	+/-/+
StisknutímtlačítkaTV/AVsepřesunete mezi „Výběr programu“,„Zahájení ladění” nebo „ZměnitTV---systém”	TV/AV
Stisknutím tlačítka - nebo + změnítepoziciprogramu,zahájitehledánínebozměníteTVsystém	+/-/+
Kdyžjepožadovanástanicenalezena,stisknutímSTRuložítezměny	STR
Pokudchcetenaladitdalšíprogramy,opakujteuvedenýpostup, nebo režim ladění ukončetestisknutímtlačítkaF	F

Při první instalaci televizoru je jazyk zpráv na obrazovce nastaven podle vaší volby země. Pokud si přejete použít jiný jazyk, pak jej můžete vybrat z menu jazyku zpráv na obrazovce

Q-Linkumožníkomunikacitelevizorusvideorekordérem

Videorekordér musí být připojen pomocí přívodu SCART (plně funkční typ) připojeného mezi zdířku AV2 na televizoru a příslušnou zdířku navideorekordéru. Dalšíinformacevizmanuálkvideorekordéru.Q-Link, NEXTVIEWLINK či podobné technologie umožňují, aby televizor dal kompatibilnímu videorekordéru pokyn, aby nahrával program, který je aktuálně zobrazený na obrazovce, bez ohledu na to, jaká pozice programu je nastavená na videorekordéru, čímž se zjednoduší proces nahrávání programů.

Nahráváníprogramu, kterýprávě sledujete

PŘIMÉ NAHRÁVÁNÍZTV

Stiskněte tlačítko PRÍMÉ NAHRÁVÁNÍ Z TV na dálkovém ovladači.

Pokud je videorekordér vypnut, stisknutím tlačítka PŘÍMÉ NAHRÁVÁNÍ Z TV se automaticky zapne.

Naobrazovcesezobrazízprávavyslanávideorekordérem, kteráuvádí, cosenahrává, neboženahrávánínenímožné:

Z PŘEDNASTAVENÉHO PROGRAMU

ZVIDEO

Videorekordérnahrávásignálzvlastníhotuneru. Pokud si přejete, můžete televizor vypnout a nechatvideorekordérobvyklýmzpůsobem nahrávat.

Z TELEVIZE

Videorekordérnahrávásignálztelevizoru. Nesmítezměnit poziciprogramuanivypnouttelevizor: pokudtouděláte, videorekordérnahrávání automatickyukončí a v y p n e s e .

PÁS. CHRÁNĚN

Byl odstraněn blokovací jazýček na zadní straně kazety.

Příkladydalšíchzpráv, kterésemohouzobrazit, jsou:

NENÍ PÁSEK

BĚŽÍ PŘEHR.

Z JINÉHO VIDEA

BĚŽÍ ZÁZNAM

VADNÝ PÁSEK

NENÍ SIGNAL

Předání informací o naladění

Aby bylo zajištěno správné provedení nahrávky, televizor a videorekordér musí mít stejné informace o naladění - viz strana 18.

- Kdykoliv je použita funkce Automatické nastavení (ATP), údaje o ladění se přehrají do videorekordéru.

Funkceautomatickéhonapájení

S videorekordéry Panasonic Q-Link máte k dispozici tyto přídavné funkce:

- Pokud vložíte pásku do videorekordéru a stisknete tlačítko Přehrávat, televizor se automaticky zapne a vybere vstup AV2, także můžete sledovat přehrávanou pásku.

- Pokud televizor vypnete, když je videorekordér v režimu Stop, Převíjení dopředu, Převíjení dozadu, videorekordér se automaticky vypne.

VypnutíkomunikaceQ-Link

Pokud si nepřejete používat funkci Q-Link, otevřete menu Nastavení a nastavte funkci Q-Link na „Vypnuto”. Viz strana 13.

Důležitápoznámka:

Ne všechny videorekordéry podporují tento typ systému datové komunikace. Některé mohou podporovat určité funkce, ale jiné nikoliv. Dalšiinformacevizmanuálkvideorekordéru.

Když je Q-Link neúčinný, nejdříve se předsvědčte, že přívod SCART je plně funkční. Zeptejte se dealera na detaily.

MenunastaveníAVvámumožnízvolit, kterýzdrojvstupníhosignáluchcetesledovat.

Stiskněte tlačítko TV/AV

TV/AV

Stiskněte příslušné barevné tlačitko dálkového ovladače (během doby, k d y j s o u ú d a j e z o b r a z e n y n a obrazovce)

Údajezobrazovkyzmizí

Možná,žebudetechtítprovést nastavenívmenuNastavenínebo Zvuk

OtevřetemenuNastavení

NASTAVENÍ

Přesuňte se na požadovanou volbu

Proved'te nastavení nebo výběr volby

Činnost ukončite stisknutím tlačitka TV/AV

TV/AV

MenuZvuk

OtevřetemenuZvuk

Přesuňte se na požadovanou volbu

Proved'te nastavení nebo výběr volby

Činnost ukončite stisknutím tlačítka TV/AV

PROVOZVIDEOREKORDÉRU/ZAŘÍZENÍDVD

Dálkový ovladač je schopen provozovat některé funkce vybraných zařízení Panasonic (videorekordérů a zařízení DVD - Digital Versatile Disc). Některé videorekordéry a zařízení DVD mají odlišné funkce, także abyste zajistili kompatibilitu, dbejte pokynů návodů k obsluze těchto zařízení, anebo detaily konzultujte s Vaším dealerem.

	PohotovostnírežimStisknutím přepnete videorekordér nebo DVD zařízení do pohotovostního režimu. Další stisknutí je opět zapne.
	Přepínač VCR/DVDTímto přepínačem vyberete, zda ovládací prvky ovládají zařízeníDVDnebovideorekordér.
	PřehráváníStisknutímzahájítepřehráváníkazetyneboDVD.
	ZastaveníStisknutímzastavítekazetuneboDVD.
	Přeskočit / rychlé převíjení vpřed / vyhledávání vpředVideorekordér:Stisknutímzahájíterychlépřevíjení pásky vpřed. V režimu přehrávání stisknutím zahájíte rychlé prohlížení obrazu směrem vpřed.DVD: Jedním stisknutím přeskočíte následující stopu. V režimu přehrávání stisknutím a podržením můžete rychle prohlížet obraz směrem vpřed.
	Přeskočit / rychlé převíjení zpět / vyhledávání zpětVideorekordér:Stisknutímzahájíterychlépřevíjení pásky zpět. V režimu přehrávání stisknutím zahájíte rychlé prohlížení obrazu směrem zpět.DVD: Jedním stisknutím přeskočíte na předchozí stopu.Vrežimupřehrávánístisknutímapodržením můžete rychle prohlížet obraz směrem zpět.
	Pauza/zastavenýobrazV r e ž i m u p řehrávánísestisknutímobrazzastaví.Dalším stisknutímseznovuspustípřehrávání.
	Volbač íslaprogramusměremnahoru/dolůStisknutímzvýšítenebosnížítepoziciprogramuna videorekordéruojednu.
	NahráváníStisknutímtohototlačítkazahájítenahrávání.

FUNKCE TELETEXTU

• Funkce teletextu se mohou lišit v závislosti na televizní vysílací stanici a jsou dostupné pouze tehdy, pokud zvolený kanál vysílá teletext.
• Stisknutím tlačítka Obraz během provozu teletextu se zobrazí funkce kontrastu s modrou stupnicí; stisknutím ◀ ► změníte nastavení podlepotřeby.
  Stisknutí tlačítka Nastavení během provozu teletextu se v dolní části obrazovky zobrazí speciální nabídka funkcí.
• V teletextovém režimu lze nastavit hlasitost, aby bylo dosaženo požadované úrovně pro poslech.

V režimu LIST (Seznam) jsou ve spodní části obrazovky umístěna čtyří čísla stránek různé barvy. Stránky s těmito čísly jsou ukládány do paměti televizoru a je možné je vyvolat stiskem příslušného barevného tlačítka na ovladači.

CojetoFLOF(FASTEXT)

V režimu FASTEXT jsou ve spodní části obrazovky umístěna čtyři témata různé barvy. Abyste získali další informace o některém z těchto témat, stiskněte tlačítko příslušné barvy. Tato funkce umožňuje rychlý přístup k informacím o zobrazených objektech.

TV/TEXT		RežimTV/TeletextStiskněte tlačítko TV/TEXT.Obrazovkaukážestránkuteletextu.Znovustiskněte,pokudsechcetevrátitdorežimuTV.
	1 2 34 5 67 8 90	VyvolánístránkyVyvolání stránek může probíhat dvojím způsobem:a. Stiskněte jedno z tlačítek Up/Down, abyste snížili nebo zvýšili číslo stránky o jednu b. Vložením čísla stránky použitím tlačítek 0-9 na dálkovém ovladači
	[ZZKδ]	Full/Top/Bottom(Plná/hornípolovina/dolnípolovinastránky)Stiskněte tlačítko SET UP, aby se zobrazily speciální funkce, po něm zelené tlačítko.Stiskněte opět zelené tlačítko, aby se zvětšila spodní polovina.Pro návrat do normální (FULL-piné) velikosti stiskněte znovu.
SETUP		Reveal(Odhalení)Stiskněte tlačítko SET UP aby se zobrazily speciální funkce, po něm červené tlačítko pro odhalení skrytých slov, např. odpovědi na otázky kvízu. Stiskněte znovu pro skryté zobrazení.
	[T25Ω]	Červené/zelené/žluté/modré tlačítkoV režimu FASTEXT tato tlačítka odpovídají různě barevným tématum.V režimu LIST (Seznam) odpovídají různě barevným číslům stránek.
		ListStore(Uloženíseznamu)V režimu LIST (Seznam) se mohou čtyří čísla stránek měnit jen pro kanály 1-25. Abyste to provedli, stiskněte jedno z barevných tlačítek a vložte nové číslo stránky. Stisknutím a přidržením tlačítka STR se mění barva čísla stránky.

Není možno měnit programovou pozici pokud vykonává operaci News Flash, Update nebo Sub Coded Page Acces.

HOLD	Slouží k podržení teletextové stránkySlouží k podržení teletextové stránky během prohlížení multistránkových informací.Opětovným stlačením se vrátíte k automatické aktualizaci stránky.
F.P.	Favourite Page (F.P.-oblíbenástránka)Ukládá oblíbenou stránku do paměti tak, aby mohla být okamžitě vyvolána. Pro uložení takové stránkymusibýtTVvrežimuLIST(Seznam)aprogramovápozicemusibýtvrozmezí1-25.Stiskněte modré tlačítko, vyberte číslo stránky a stiskněte a podržte tlačítko STR. Číslo stránky jetakuloženo.Pro vyvolání této stránky stiskněte F.P.
SETUP[BR7A]	Aktualizace obrazovkyStiskněte tlačítko SET UP, aby se zobrazily speciální funkce, po něm žluté tlačítko, aby bylo možno vidět obraz TV, zatímco se vyhledává teletextová stránka.Když je stránka nalezena, v levém horním rohu obrazovky se ukáže číslo stránky.Stiskněte žluté tlačítko, aby se ukázala stránka.Pro návrat do normálního režimu TV stiskněte opět TV/TEXT.NewsFlash(přehledzpráv)Pokud byla zvolena stránka News flash, stiskněte SET UP, žluté tlačítko, aby se ukázal TV obraz. Pokud je přijata aktualizace, na obrazovce se objeví číslo stránky.Stiskněte žluté tlačítko, aby se zobrazil News Flash.Pro návrat do normálního režimu TV stiskněte TV/TEXT.AktualizaceStiskněte SET UP, žluté tlačítko, aby se ukázala aktualizace informací na různých stránkách. Pokud je přijata aktualizace, v levém horním rohu obrazovky se zobrazí číslo stránky.Stiskněte žluté tlačítko, aby se ukázala stránka.Pro návrat do normálního režimu TV stiskněte TV/TEXT.
[ST4G]	Sub Coded Page Acces (Přístup k podstránce)Pokud informace na teletextu přesáhne jednu stránku, může automatická změna podstránky potřebná pro dosažení požadované podstránky trvat určitou dobu. Je možno vložit požadovanou podstránku a pokračovat ve sledování normálního programu, dokud nenínalezenasprávnástránka.Požadované číslo stránky zvolte použitím tlačítek 0--9.
	Stiskněte tlačítko SET UP a po něm modré tlačítko; v pravém horním rohu obrazovky se zobrazí ****.
[T4E2]	Vložte požadované číslo podstránky dříve než **** zmizí.Provolbustrany6vložte0,0,0a6.(V režimu LIST (Seznam) se ve spodní části aktivního pole objeví 'T')
[SAC24]	Stiskněte žluté tlačítko, aby se ukázal normální program.(V režimu LIST (Seznam) stiskněte SET UP, žluté ).Když je stránka dostupná, stiskněte žluté tlačítko, aby se stránka ukázala.Prozrušenístránkyvykonejtenásledující:Stiskněte SET UP.Zvolte číslo nové stránky.Pro návrat do normálního TV režimu stiskněte TV/TEXT.
INDEX	ObsahStiskněte INDEX pro návrat na hlavní stránku seznamu.V závislosti na způsobu přenosu informace může být stisknuto více než jednou pro návrat nahlavnístránkuseznamu.

Předníkonektory AV3 RCA audio/videoapřipojenísluchátek

Poznámka:
Zobrazená přídavná zařízení a kabely nejsou dodávány s tímto televizorem.

■InformaceokonektoruSC ART

21-pólovýSCARTAV2

21-pólovýSCARTAV1

„zem”konektoru

výstupkompozitníhovideosignálu

„zem“kompozitníhovideosignálu

vstupsignáluR

„zem"signáluR

vstupsignáluG

„zem"signáluG

vstupsignáluB

„zem"signáluB

výstupzvukovéhosignálu,levýkanál

výstupzvukovéhosignálu,pravýkanál

AV2-kontakty15a20jsouzávislénasepnutíAV2S-VHS/VIDEO

4---pólovývstupníkonektor komponentníhovideosignáluS--Video

Vhodné vstupy pro AV1 zahrnují RGB (červený/zelený/modrý)

Zadní21-pólovékonektoryAV1/AV2(S)SCARTavýstupníkonektory RCAaudio HI-FISYSTÉM

Příznaky			Zkontrolujte
ObrazZvuk
	„Zasněžený”obraz	Rušenýzvuk	Umístění, nasměrování, připojení antény
	„Duchové”vobraze	Normálnízvuk	Umístění, nasměrování, připojení antény
	Rušení	Rušenýzvuk	ElektrickéspotřebičeAuta/motocyklyLuminiscenčnilampyV m e n u O b r a z p řepnetenaP---NR,abystesnížili rušeníobrazu
	Normálníobraz	Chybízvuk	Nastaveniúrovně hlasitostiJezapnutoztišenízvuku
	Chybíobraz	Chybízvuk	TelevizorjenastavennarežimAVNenípřipojendosítěNenízapnutOvládacíprvkyobrazu/zvukujsounastavenynaminimálníúroveňZkontrolujte,zdanenívpohotovostnímrežimu
	Chybíbarva	Normálnízvuk	Ovládacíprvkybarvyjsounastavenynaminimální úroveň
	Nekvalitnínebozkreslenýobraz	Slabýnebožádnýzvuk	Zopakujtevyladěníkanálu
	Barevnéskvrny	Normálnízvuk	Magnetické rušení z nestíněného zařízeníPřijimač byl přemístěn během provozu - vypněte televizorna30minut.Pokudjeobraznakloněný,použijtefunkci geomagnetickékorekce (vizJakrychlezačit,strana5).
	Normálníobraz	Slabýnebozkreslenýzvuk	Mohlysezhoršitpodmínkypříjmu.PřepnětenastaveníMPX(menuZvuk)naMono,dokudsepodmínkypříjmunezlepší.

INFORMACE PROUŽIVATELE

■Servis

Před přivoláním servisu se prosím podívejte do tabulky s popisem jednoduchých poruch na předchozí straně, abyste stanovili příznaky. V případě, že se budete obracet na odborný servis, kontaktujte prosím vašeho prodejce a uved'te typové číslo modelu a sériové číslo (obě se nacházejí na zadní straně televizoru).

■ Televizní hry / domácí počítače

Nadměrné používání televizních her nebo domácích počítačů s jakýmkoliv televizorem může způsobit trvalé „stíny” na obrazovce. Tentotypneodstranitelnéhopoškozeníobrazovkylze omezit dodržením následujících bodů:

• Snižte úroveň jasu a kontrastu na co možná nejnižší úroveň.
• Nepoužívejte televizor nepretržitou dobu s televizními hrami nebo domácími počítači.
• Tento typ poškození obrazovky není provozní vadou a jako takový není pokrytý zárukou firmy Panasonic.

■Uloženíposledního nastavení

Některé funkce umožňují uložit poslední nastavení, t.j. hodnoty při vypnutí budou použity při novém zapnutí přijímače:

Program	Zabarvení
Jazyk menu	(M. NTSC / pouze NTSC)
Pozice AV	Kontrast
Hlasitost	Ostrost
MPX	Poměr
Hloubky	Pohotovostní režim
Výšky	Umělá intelligence (Al) – obraz
Vyvážení	Barva
Vyvážení barev	Jas
Stav	Prostorový efekt
P-NR	Režim teletextu
Korekce hlasitosti	Q-Link
Dekodér (AV2)	Geomagnetická korekce

Mihotání

■Automatickévypnutí (funkceSLEEP)

Pokud není televizor vypnut, když televizní stanice ukončí vysílání, po 30 minutách automaticky přejde do pohotovostního režimu. Tatofunkcenebudepracovat, pokudjetelevizor vrežimu AV.

TECHNICKÉÚDAJE

		TX-28PK20P
Napájení		střídavý proud 220 - 240 V, 50Hz
Příkon		173W
Příkon v pohotovostním režimu		1,4W
Obrazovkaúhlopříčka obrazové části		66 cm
Zvukový výkon(hudební)		2 x 7W RMS (2 x 15W MPO), impedance 8Ω
Rozměry	VŠH	497 mm718 mm523 mm
Hmotnost		42 kg
Přijímané TV systémy / pásma		PAL B/G, H, SECAM B/GVHF E2 - E12 VHF H1 - H2 (ITÁLIE)VHF A - H (ITÁLIE) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D/K,SEC_AM D/KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Reprodukce záznamu formátu NTSC na některých videorekordérech formátu PALM.NTSC (pouze vstup AV) přehrávání signálu z videorekordéru NTSC 4,43 MHzNTSC (pouze vstup AV) přehrávání z videorekordéru NTSC
Počet programových pozic		99 + VCR
Anténní vstup - zadní		UHF / VHF
Sluchátka - přední panel		3,5 mm, impedance 8Ω
AV konektory - zadní panel		AV1 - 21-pólový konektor - vstup/výstup audio/video, vstup RGBAV2 - 21-pólový konektor - vstup/výstup audio/video, vstup S-Video, Q-Link2 x RCA výstup zvukového signálu
AV konektory - přední panel		AV3 - Vstup S – Video, 2 x RCA vstup zvukového signálu, 1 x RCA vstup videosignálu

Technické údaje mohou být změněny bez předchozího upozornění. Uvedené hmotnosti a rozměry jsou přibližné.
