ST1300 - Sněhová fréza Texas - Bezplatný návod k obsluze

Typ produktu	Sněhová fréza
Značka	Texas
Model	ST1300
Typ motoru	Benzínový čtyřtakt
Zdvihový objem	208 ccm
Pracovní záběr	30 palců (76 cm)
Výška nasávání	21 palců (53 cm)
Dohazovací vzdálenost	Až 40 stop (12 m)
Ovládání vyhazovacího komína	Dálkové, otočení o 180°
Pojízdný systém	Samojízdný, 6 rychlostí vpřed / 2 vzad
Šnek / oběžné kolo	Ocelový šnek, gumové oběžné kolo
Objem palivové nádrže	3,0 litru
Hmotnost	68 kg (150 lb)
Rozměry (D x Š x V)	85 x 65 x 70 cm
Způsob startu	Elektrický start s ručním startérem
Přední světlomet	LED, směrem dopředu
Bezpečnostní prvky	Spínač mrtvého muže, bezpečnostní klíč, brzda šneku
Údržba	Výměna oleje každých 25 hodin, mazání ložisek šneku
Čištění	K čištění komína používejte dřevěnou tyč; nikdy ruce
Dostupnost náhradních dílů	Prostřednictvím autorizovaných prodejců Texas
Záruka	2 roky záruka výrobce

Často kladené otázky - ST1300 Texas

Jaký typ paliva používá sněhová fréza Texas ST1300?

Používá běžný bezolovnatý benzin s oktanovým číslem nejméně 87. Nepoužívejte směsi s ethanolem nad 10%.

Jak nastartovat motor?

Vložte bezpečnostní klíč, otevřete palivový kohout, nastavte sytič na plno a stiskněte tlačítko elektrického startu. Případně použijte ruční startér. Vždy se ujistěte, že ovládání šneku je vypnuté.

Jaký je doporučený typ oleje?

Používejte motorový olej SAE 5W-30 nebo 10W-30, API služba SG nebo vyšší. Vyměňte olej po prvních 5 hodinách, poté každých 25 hodin.

Jak nastavit směr vyhazování?

Pomocí dálkové páky ovládání komína otáčejte komínem doleva nebo doprava. Nastavte úhel deflektoru pro změnu vzdálenosti.

Co dělat, když se šnek neotáčí?

Zkontrolujte střižné kolíky šneku - jsou navrženy tak, aby se přerušily při ucpání nečistotami. Vyměňujte pouze za kolíky stejné třídy. Také zkontrolujte napnutí řemene šneku.

Jak často čistit sněhovou frézu?

Po každém použití odstraňte nahromaděný sníh a led ze šneku a komína. Nikdy nepoužívejte kovové nástroje; k odstranění ucpání použijte dřevěnou tyč.

Mohu použít prodlužovací kabel pro elektrický start?

Ano, použijte těžký venkovní prodlužovací kabel (14 AWG nebo silnější) dimenzovaný alespoň na 10 ampér. Po nastartování okamžitě odpojte.

Jaká údržba je nutná před uskladněním?

Nechte motor běžet, dokud nespotřebuje palivo, vyměňte olej, namažte pohyblivé části a skladujte uvnitř. Vyjměte bezpečnostní klíč, abyste zabránili náhodnému nastartování.

Jak bezpečně uvolnit ucpaný komín?

Zastavte motor, počkejte 5 minut, poté použijte dřevěnou tyč k uvolnění komína. Nikdy nestrkejte ruku do komína - oběžné kolo může způsobit vážné zranění.

Kde najdu náhradní díly?

Díly jsou k dispozici u autorizovaných prodejců Texas a online servisních středisek. Používejte pouze originální díly Texas pro zajištění správného usazení a bezpečnosti.

NÁVOD K OBSLUZE ST1300 Texas

CZ "Překlad původního návodu k používání"

Bezpečnostní pokyny 16

Sestavení 17

Startování....17

Údržba a uskladnění 18

Řešení problémů 19

Recyklace....19

Technická Data 19

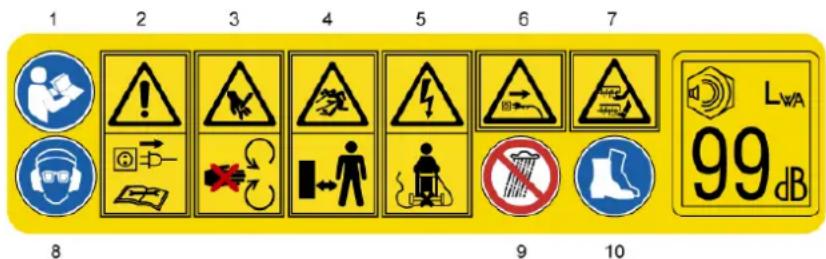

• Před použitím stroje si prosím důkladně přečtěte tento manuál a seznamte se s nastavením a ovládáním stroje. Ujistěte se, zda umíte stroj zastavit v případě okamžité potřeby.
• Nikdy nenechte děti používat tento stroj. Nikdy nenechte dospělé používat tento stroj bez seznámení se všemi bezpečnostními pokyny a obsluhou.
• Jestliže se necítíte zdraví nebo jste použili alkohol nebo drogy nepoužívejte tento stroj.
• Osoba, která používá tento stroj je zodpovědná za bezpečnost v pracovní oblasti stroje, nikdy nepoužívejte stroj v blízkosti dětí a zvířat.
• Důkladně prohlédněte oblast, ve které budete se strojem pracovat. Odstraňte cizí předměty z místa, přes které budete se strojem projíždět.
  • Vždy noste ochranné brýle a kryt na uši, rukavice, volné oblečení a protiskluznou obuv.

• Používejte uzemněnou zásuvku v případě, že používáte elektrické stroje nebo stroje s elektrickým startováním.

• Vždy vypněte ze sítě při údržbě nebo opravě!

• Rotující nože se zastaví až ze několik vteřin po vypnutí stroje.
• Stroj může při vysokých otáčkách odhazovat předměty do velké dálky, proto pozor na volné předměty, kameny atd. v místě kde odklizíte sníh.
• Dejte pozor, abyste strojem nepřejížděli přívodní elektrický kabel.
• Okamžitě odpojte ze sítě v případě, že přívodní kabel je poškozen!
• Nestrkejte prsty a chodidla do rotujícího šneku!
• Nepoužívejte stroj za mokrém počasí!
• Mějte dobré a neklouzavé obutil

Bezpečnostní pokyny

Čtěte pozorně bezpečnostní pokyny před použitím stroje.

• Stroj musí být správně smontován před jeho použitím.
• Před zastrčením kabelu do zásuvky se přesvědčete, zda je elektrické napětí s souladu s požadavkem na provoz stroje.
• Nikdy nepřenášejte a nezvedejte stroj za přívodní kabel.
• Vždy odpojte ze sítě při transportu stoje do jiných míst.
• Vždy vypněte stroj před rozpojením prodlužovacích kabelů.
• Držte děti a zvířata mimo dosah stroje v bezpečné vzdálenosti.
  Osoba pracující se strojem je zodpovědná za veškerá rizika vyplývající s obsluhou stroje.

• Nikdy neodklízejte sníh tak, aby sníh byl vyhazován směrem na auta a pod. a osoby v blízkosti.

• Používejte tento stroj jen k práci ke které je určen.

• Vždy používejte stroj kompletně sestaven s výhozovou částí.
• Nikdy nedávejte ruce do výhozového otvoru, abyste uvolnili ucpaný sníh. Ucpaný šnek se může po uvolnění rozjet a způsobit zranění. Vždy používejte delší tyč k uvolnění ucpání.

- Vždy pracujte jen za dobré viditelnosti.

- Abyste mohli stroj nastartovat, výhoz musí být volný.

- Vždy držte ručky pevně a jděte, nikdy neběhejte.

- Nepřetěžujte stroj pokusy o rychlé odklízení sněhu.

- Práci v rozích provádějte pomalu.

- Šnek se při vypnutí zastaví až po několika vteřinách.

- Vždy vypněte stroj, odpojte ze sítě a poškejte až se šnek zastaví chcete-li provádět opravy, čistění a nebo údržbu. - Je zakázáno upravovat elektrické nebo mechanické bezpečnostní prvky.

- Sníh někdy může zakrývat předměty, které by mohly ucpat šnek a poškodit ho, pokud možno nepřejíždějte rohože a jiné předměty.

- Jestliže nechtěně najedete strojem na předmět prohlédněte šnek jestli nedošlo k poškození a pak pokračujte v práci. Jestliže stroj abnormálně vibruje tak vypněte motor a prohlédněte stroj. Vibrace se obecně považuje za známku problému se strojem. Jestliže si všimnete nějakých problému se strojem nepracujte do doby než dojde k nápravě problému.

- Vyměňte opotřebované díly z hlediska bezpečnosti. Používejte jen originální náhradní díly.

Elektrické bezpečnostní pokyny

● Provedení kabelu je v souladu normy IEC 60245 (H 07RN-F) s profilem nejméně

- 1.5 mm ² pro kabel o délce do 25 m - 2.5 mm ² pro kabel o délce přes 25 m

- Dlouhé a tenké kabely mohou způsobit snížení výkonu stroje.

- Spojka kabelu musí být chráněná proti stříkací vodě.

- V případě použití prodlužovacího kabelu se ujistěte, že nedošlo k jeho pokroucení, zmáčknutí nebo ohnutí a že koncovka ne ní mokrá.

- Namotejte úplně kabel na cívku v případě, že používáte kabel na cívce.

- Nepřejíždějte kabel strojem ujistěte se, aby kabel byl při vždy za vašimi zády.

- Chraňte se před nebezpečím elektrického šoku

- Pravidelně kontrolujte přívodní a prodlužovací kabel jestli nejsou poškozeny.

- Nikdy nepřipojujte poškozený kabel k elektrickémů vedení. Nedotýkejte se poškozených kabelů dokud nejsou odpojeny z elektrické sítě

- Jestliže pracujete venku používejte jen schválené prodlužovací kabely.

- Nikdy neobcházejte ochranné prvky nebo je neodpojujte.

- Připojujte stroj jen přes chráněné napětí (30 mA).

- Veškeré elektrické opravy musí být prováděny jen odborným elektrikářem nebo naším servisním střediskem. Místní předpisy a nařízení musí být respektovány.

Popis (Fig. 1)

1. Hlavní zásuvka
2. Uzamykací díl
3. Spouštěč
4. Ručka
5. Přední ručka
6. Vodící tyč spodní části
7. Výhoz
8. šnek
9. Kryt motoru

Sestavení

Vodící lišta (Fig. 1)

Nasadte spodní sekci (6) na trubku (4).

Vyrovnejte dírky na obou dílech, ujistětet se zda vnitřní kabel (A) není pod dírkou a upevněte oba díly pevně dodanou maticí a šroubem. V případě, že v provlečení šroubu skrz brání kabel, nasad'te šroub z jedné strany trubky a na druhé straně kabel, který brání provlečení, tenkým neostrým předmětem lehce posuňte na stranu. Pracujte s nejvyšší opatrností, abyste kabel nepoškodili.

Kryt motoru (Fig. 1)

- Spojte zdířku (B) do zástrčky na krytu motoru.

- Upevněte 4 dodanými šrouby.

Přední ručka

Povolte šroub a povytáhněte ručku na správnou pozici. (Fig. 2)

Nastavte výšku ručky na bezpečnou a pohodlnou úroveň a utáhněte šroub.

Připojte k síti (Fig. 3)

Provlečte prodlužovací kabel přes očko v zadní části ručky. Toto Vám zabrání spadení kabelu při práci.

Neuchopujte zástrčku mokrýma rukama nebo v případě, že stojíte v mokru.

Nebezpečí elektrického šoku muže způsobit vážné poranění nebo smrt!

Startování

Použití

Tento stroj je pouze určen na odhoz sněhu na schodech, terasách a chodnících u domu.

Není určen na použití na veřejných prostorách, sportovištích a lese.

Používejte jen na pevném podkladu bez přítomnosti kamenů a jiných předmětů.

Veškerou zodpovědnost neseuživatel.

Vypnutí/zapnutí (Obr. 4)

Varování! Šnek se rozjede hned pozapnutí stroje! Držte ruce a chodidla mimo rotující šnek.

K nastartování držte rukojeť a zmáčkněte bezpečnostní zámek (2) a současně zmáčkněte kolík On/Off kolík (3).

K zastavení stroje, uvolněte startovací kolík.

Odklízení sněhu

• Před započetím práce se přesvědčte zda je místo bez kamenů a jiných předmětů, které by se mohli dostat do šneku.
• Ujistětet se zda jsou všechny šrouby správně dotaženy abyste mohli bezpečně pracovat se strojem.
• Prohlédněte pravidelně šnek na případné opotřebení.
• Nastavte výhoz do správného směru mimo oosby a zvířata.
• Odklízejte sníh pravidelně aby nebyl příliž hluboký. Nejlepší je odklízet sníh hned když napadne.
• Zvedněte mírně šnek před započetím práce a spuštěním stroje.
• Zapněte stroj a nakloňte vpřed, aby se škrabací nůž dotkl povrchu. Potlačte stroj vpřed pohodlonou rychlostí, tak abyste byli schopni sníh úplně odklízet. Šířka a hloubka sněhu určuje rychlost pohybu se kterou byste měli pracovat.
• Směřujte odhazovaný sníh doprava nebo doleva držením stroje v mírném úhlu.
• Stroj je schopen odklidit sníh do 12 cm výšky v jednom záběru. Při odklízení hlubšího sněhu držte stroj za horní l dolní ručku a používejte houpací nebo zametací pohyboříznutím horní vrstvy v několika pokusech (Obr. 5).

Pro větší plochy si určete postup jak budete sníh odklízet. Tímto zamezíte chaotickému postupu a a snížíte čas oklízení. (Obr. 6)

Postup A: Odklizejte sníh na pravou nebo na levou stranu kde je to možné jako příjezdová komunikace.

• Oškrabávat sníh úplně až na podklad způsobí nadměrné opotrebení šneku. Abyste neničili šnek nechte pár centimetrů sněhu na povrchu, které pak odstraníte solí nebo lopatou.
• Po ukončení práce nechte motor pár minut běžet aby se předešlo zamrznutí. Poté vypněte motor a po zastavení šneku otřete hadříkem do sucha.

Varování! Abyste předešli úrazu nikdy nepoužívejte ruce k odstranění ucpání.

Údržba a uskladnění

Před jakoukoliv údržbou a opravou odpojte ze sítě.

• Pravidelná kontrola a údržba stroje Vám zaručí delší životnost stroje.
• Po každém použití vyčistěte sníh a špínu z ventilátoru, šneku a krytu.
  K očistění použijte jen namočený v teplé vodě a kartáček. Nikdy nekokřete a nestříkejte vodu na stroj!
• Nepoužívejte chemické přípravky a ředidla, která mohou poškodit stroj a plasty.
• K ochránění proti korozi používejte olej, který je ekologický.
• Uskladňujte v suchu mimo dosah dětí.

Výměna klínového řemene (Obr. 7, 8)

Klinový řemen (34) a (35) musí být vyměněn v případě opotřebení nebo roztržení.

Hnací řemen (35)

• Odšroubujte šroubky a sundejte kryt (39).
• Sundejte šroubky, podložky a napínací rám (38), řemen (35) z rámu.
• Nasadte nový řemen ve stejném stylu jako byl starý.

Hnací řemen (34), malý

- Povolte matici a kladku (24) sundejte řemen z rámu (34).

- Sundejte držící kroužek21), podložku a kladku (33) v případě potřeby.

- Znovu nasadte řemen (35), rámkladky (38) a kryt.

Šnek (Obr. 9)

Upozornění! Prohlédněte úchyty před každým použitím.

Výměna šneku:

• Sundejte kryt (39), kladku (38) a řemen (35).
  ● Povolte matici z druhé strany šneku (42) a sundejte kladku (37) a osu šneku (41).
• Nahradte šnek novým.

Škrabací nůž (Obr. 10)

Škrabací nůž musí být vyměnen v případě potřeby.

- Odšroubujte 3 šroubky.

- Nahradte novým.

Řešení problémů

- Motor nestartuje

Nejde elktrický proud. Prohlédněte pojistky.

Problem se spojením kabelů.

- Špatný výhoz sněhu

Špatný klinový řemen. Vyměňte.

Opotřebovaný nebo poškozený šnek. Vyměňte šnek a zkontrolujte šrouby a matice.

Ucpaný výhoz. Vypněte stroj a vyčistěte.

• Zvýšené vibrace

Klinový řemen opotřebovaný nebo poškozený. Vyměňte řemen.

Šnek opotřebovaný nebo poškozený. Vyměňte šnek.

Škrabka opotřebovaná nebo poškozená. Vyměňte.

Recyklace

Electrické stroje nemohou být vyhozeny s domovním odpadem, ale musí být recyklovány. Odneste do sběrného dvora.

Technická Data

Napětí 230V\~50Hz

Výkon 1300 W

volnoběh 4000 min -1

šířka 260 mm

Maxim.hloubka odklízení 120 mm

Maxim. Vzdálenost výhozu 9 m

Izolační třída II

Váha: 5 kg

Hlučnost power level LWA 98.6 dB(A)

Noise pressure level L_PA 84.3 dB(A)

Akcelerace 4.9 m/s

Elektrisk sneslynge • Electric snow thrower • Elektrické sněhová fréza • Elektrische Schneefräse

ST1300 - ST1301 - ST1302

Er fremstillet i overensstemmelse med følgende direktiver • Is in compliance with the specifications of the machine directive and subsequent modifications • Splňuje podmínky specifikací směrnice pro strojní zařízení a jejích následných změn • Steht im Einklang mit den folgenden Richtlinien •
