Typ výrobku	Digestoř
Značka	Philco
Model	PEC 9405
Napájení	220-240 V ~ 50 Hz
Průměr vývodu vzduchu	150 mm
Úrovně výkonu odsávání	3 rychlosti (I, II, III) + volitelně 4. a 5. u některých modelů
Maximální průtok vzduchu (rychlost 3)	335 m³/h
Hladina hluku (rychlost 3)	48 dB
Osvětlení	Integrovaná, vyměnitelná žárovka
Typ filtru	Hliníkový tukový filtr (omyvatelný) + volitelný uhlíkový filtr
Uhlíkový filtr	Není součástí, vyměňujte každé 3-5 měsíců
Instalační výška (elektrická varná deska)	Minimálně 65 cm
Instalační výška (plynová varná deska)	Minimálně 75 cm
Připojení odtahu	Hliníkové potrubí, průměr 150 mm nebo 120 mm
Typ montáže	Montáž na stěnu nebo strop
Bezpečnostní prvky	Vyžadováno uzemnění, dohled nad dětmi, tepelná ochrana
Údržba	Čistěte hliníkový filtr měsíčně; vyměňujte uhlíkový filtr každé 3-5 měsíců
Dostupnost náhradních dílů	Kontaktujte autorizované servisní středisko pro žárovky, filtry, motorové díly
Záruka	Kryto výrobní zárukou, neplatí při úpravě nekvalifikovanou osobou

Často kladené otázky - PEC 9405 Philco

Jaká je minimální instalační výška nad elektrickou varnou deskou?

Minimální výška je 65 cm nad elektrickou varnou deskou a 75 cm nad plynovou varnou deskou.

Jak často by se měl čistit hliníkový tukový filtr?

Hliníkový filtr čistěte alespoň jednou měsíčně nebo častěji při intenzivním používání. Můžete jej umýt ručně nebo v myčce nádobí (max. 60 °C).

Jak vyměním žárovku?

Vypněte a odpojte digestoř. Odstraňte hliníkový filtr. Vyšroubujte starou žárovku a nainstalujte novou se stejnými parametry. Ujistěte se, že je žárovka před manipulací vychladlá.

Je uhlíkový filtr součástí digestoře?

Ne, uhlíkový filtr není součástí. Pro režim recirkulace musí být zakoupen samostatně. Vyměňujte jej každé 3-5 měsíců.

Mohu používat digestoř bez odtahového potrubí?

Ano, můžete ji používat v režimu recirkulace, ale musíte nainstalovat uhlíkový filtr. Hliníkový filtr musí být vždy na místě.

Co mám dělat, když digestoř nefunguje?

Zkontrolujte, zda je napájecí zástrčka bezpečně připojena k uzemněné zásuvce 220-240 V. Pokud nefungují světla, zkontrolujte žárovku. Slabé sání může znamenat znečištěné filtry.

Mohu nainstalovat digestoř sám?

Instalaci by měl provádět kvalifikovaný elektrikář, aby byla zajištěna bezpečnost a soulad s místními předpisy. Nesprávná instalace může vést ke ztrátě záruky.

Jaký je průměr vývodu vzduchu?

Průměr vývodu vzduchu je 150 mm (nebo 120 mm u některých modelů). Použijte kompatibilní hliníkové potrubí.

Jak čistit nerezový povrch?

Použijte měkký hadřík namočený v jemném saponátu a vodě. Osušte do sucha. Vyhněte se abrazivním čisticím prostředkům, ocelové vlně nebo rozpouštědlům. U modelů INOX použijte speciální čističe na nerez.

Jaký je maximální příkon?

Při nejvyšší rychlosti (rychlost 3) je příkon 145 W pro model PEC 9405.

NÁVOD K OBSLUZE PEC 9405 Philco

Děkujeme, že jste zakoupil výrobek značky PHILCO. Aby váš spotřebič sloužil co nejlépe, přečtěte si všechny pokyny v tomto návodu.

OBSAH

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ...... 2

ČÁST 2: POPIS PŘÍSTROJE ...... 4

ČÁST 3: INSTALACE....5

Rozbalení....5

Rozměry výrobků ....5

Umístění......6

Instalace....7

Připojení odsávání 8

Uhlíkový filtr....9

Ventilace 10

ČÁST 4: POUŽITÍ ...... 11

Tipy na použití....11

ČÁST 5: ÚDRŽBA A ČIŠTĚNÍ...... 12

Výměna světla 12

Čištění....12

ČÁST 6: PŘETÍM NEŽ ZAVOLÁTE DO SERVISU.... 14

ČÁST 7: TECHNICKÉ SPECIFIKACE.... 15

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ

Doporučení:

Před instalací a ovládáním tohoto odsavače par si pečlivě přečtěte tyto instrukce.

Níže si zapište sériové číslo, které naleznete na typovém štítku odsavače par. Je nezbytně nutné, abyste si tento návod k obsluze uchovali, abyste ho mohli použít v budoucnu. Chcete-li spotřebič prodat, předat dalšímu majiteli, nebo když se budete stěhovat, vždy se přesvědčte, že je ke spotřebiči přiložen tento návod k obsluze, aby se mohl i nový vlastník seznámit s používáním spotřebiče a příslušným varováním.

SÉRIOVÉ ČÍSLO:

Důležité bezpečnostní instrukce

• Tento spotřebič je určen pouze pro použití v domácnosti.
• Před zapojením vidlice přívodního kabelu se ujistěte, že napětí uvedené na typovém štítku přístroje odpovídá napětí ve vaší síťové zásuvce. Vidlici přívodního kabelu zapojte do síťové zásuvky s napětím 220 – 240 V \~ 50 Hz.
• Použijte pouze řádně uzemněnou zásuvku. Spotřebič může být zapojen pouze do řádně uzemněné zásuvky.
• Veškeré elektrické zapojení musí být provedeny kvalifikovaným elektrikářem.
• Instalace provedená nekvalifikovanou osobou může způsobit nesprávnou funkčnost, poškození spotřebiče, vznik požáru nebo zranění osob.
• Výrobce ani jeho distributor nejsou odpovědni za způsobené škody vzniklé nesprávnou nebo neodbornou instalací, zapojením nebo ovládáním. Zásahem nekvalifikované osoby do spotřebiče se spotřebitel zříká nároku na záruční opravu.
• Přívodní kabel nevystavujte nadměrnému tlaku nebo zátěži, nepokládejte na něj těžké předměty, nesmí být zamotán ani se po něm nesmí šlapat. Neumistujte přívodní kabel do nebo na zdroje tepla, jako jsou sporáky, topení nebo jiné generátory tepla. V opačném případě může dojít k poškození přívodní kabelu nebo vzniku požáru.
• Vidlici přívodního kabelu zapojujte do síťové zásuvky, až pokud je instalace zcela dokončena.
• Zástrčka přívodního kabelu slouží jako odpojovací zařízení a z tohoto důvodu musí zůstat síťová zásuvka snadno přístupná v případě nebezpečí, pokud se nejedná o zapnutí do svorkovnice.
• Nedotýkejte se osvětlení, pokud je spotřebič dlouho v provozu. Osvětlení se používáním zahrívá a může dojít k popálení.
• Tento spotřebič je určen pro odsávání par v běžném domácím použití. Nepoužívejte spotřebič k jiným účelům, než ke kterým je určen. V opačném případě se vystavujete riziku vzniku nebezpečné situaci i ztráty záručního plnění.
• Dodržujte instrukce o instalaci a odvětrávání (s výjimkou použití krbu).
• Neprovádějte fl ambování pod odsavačem par.
• Pravidelně vyměňujte filtry v odsavači par. V opačném případě hrozí riziko požáru.
• Používejte pouze filtry vhodné do odsavače par. Typ vám doporučí výrobce nebo jeho distributor.
• Nepoužívejte spotřebič bez vloženého hliníkového filtru. Nevyjímejte filtry, pokud je spotřebič zapnut.
• Pravidelně čistěte spotřebič, abyste zabránili vzniku nebezpečné situace.
• Před čištěním, výměnou filtru, přemístěním nebo jinou údržbou, vypněte spotřebič a vytáhněte vidlici přívodního kabelu ze síťové zásuvky, nebo vypněte příslušný jistič.

• Pokud ve stejné místnosti používáte současně jiný spotřebič na plyn nebo zemní plyn, výpary tohoto spotřebiče musí být prostorově izolovány.

• Pokud je komín spojen s odtahem odsavače par, použijte potrubí o průměru 150 nebo 120 mm. Spojení potrubí by mělo být co nejkratší.

• Udržujte obalové materiály mimo dosah dětí. Mohlo by dojít k jejich poranění nebo udušení.
• Děti by měly být pod dozorem, aby se zajistilo, že si se spotřebičem nebudou hrát. Pokud je přívodní kabel poškozen, přestaňte spotřebič používat. Nechte kabel vyměnit v autorizovaném servisu nebo jinou kvalifi kovanou osobou. V žádném případě nevyměňujte přívodní kabel sami.

Pro zajištění bezpečnosti používejte pojistku max. 6 A.

VAROVÁNÍ!

Tento spotřebič není určen pro osoby (včetně dětí) se sníženou fyzickou, smyslovou nebo mentální schopností nebo osoby s omezenými zkušenostmi a znalostmi, pokud nad nimi není veden odborný dohled nebo podány instrukce zahrnující použití tohoto přístroj osobou odpovědnou za jejich bezpečnost.

Upozornění při převozu a přenosu

Obalové materiály jsou použity z recyklovaných materiálů, proto je zlikvidujte s ohledem na životní prostředí podle platných předpisů.

Během převozu dodržujte symboly na přepravní krabici.

Při prěnosu spotřebiče jej uchopte za příslušná madla.

POZNÁMKA:

Doporučujeme uchovat originální obal alespoň po dobu záruční doby v případě nutnosti reklamace a převozu do autorizovaného servisního střediska. Dodržujte symboly na přepravní krabici.

Pokud nemáte originální přepravní krabici, dodržujte následující instrukce:

a) Nepokládejte na spotřebič žádné těžké předměty, které by mohl spotřebič během přepravy poškodit.
b) Chraňte spotřebič před nárazy, pády apod.
c) Zabalte spotřebič např. do bublinkové fólie, která zabrání poškození spotřebiče.

POZNÁMKA:

Uhlíkový fi ltr není součástí balení.

POZNÁMKA:

Pokud je stavba vybavena systémem rekuperace, je třeba, aby byl spotřebič nastaven na vnitřní cirkulaci vzduchu (bez zajištění odsávání). V takovém případě je třeba dokoupit uhlíkový fi ltr.

ČÁST 2: POPIS PŘÍSTROJE

1. Vnitřní komín
2. Vnější komín
3. Rám
4. Přední panel
5. Ovládací panel
6. Hliníkový filtr
7. Osvětlení

ČÁST 3: INSTALACE

Rozbalení

• Po rozbalení odstraňte ze spotřebiče všechny obalové a reklamní štítky.
• Zkontrolujte, zda není spotřebič poškozen a zda balení obsahuje všechny náležitosti uvedené v tomto návodu.
• Pokud byl spotřebič poškozen během přepravy, kontaktujte autorizované servisní středisko.
  • V žádném případě nepoužívejte poškozený spotřebič.

DŮLEŽITÉ:

Zajistěte, aby si děti nehrály s obalovým materiálem.

Rozměry výrobků

Dodávané příslušenství (v závislosti na modelu)

Zpětnou klapku odsávání je třeba nainstalovat do vzduchového výstupu odsavače par (pokud není již instalován z výroby).

DŮLEŽITÉ:

Před instalací a používáním spotřebiče si nejprve přečtěte všechny pokyny a ujistěte se, že hodnoty napětí a frekvence, uvedené na typovém štítku, jsou shodné s hodnotami napětí a frekvence vaší elektrické sítě.

Doporučujeme, aby spotřebič připojil servisní technik nebo jiná kvalifikovaná osoba v souladu s místními předpisy a pokyny.

Před zahájením instalace

• Zkontrolujte, zda zakoupený výrobek má správné rozměry pro zvolené místo instalace. Navíc si ověřte, zda je k dispozici elektrická zásuvka, která zůstane přístupná i po namontování odsavače.
• Pred instalací odsavače par se ujiistěte, že byly provedeny všechny potřebné zednické práce.
  • Zajistěte, aby byla veškerá elektrická připojení prováděna kvalifikovanou osobou.
• Před instalací odsavače par doporučujeme vyjmout hliníkové filtrv.
• Zkontrolujte, zda se uvnitř výrobku nenachází žádné obalové materiály ani jakékoli jiné materiály, např. návod, záruční list nebo sáčky se šrouby. Tyto je třeba je vyjmout a uschovat pro případné další použití v hudoučnu.
• Doporučujeme odpojit a přemístit stranou volně stojící nebo zabudovaný sporáky, abyste získali snadnější přístup k zadní stěně, popř. ke stropu. Pokud toto není možné, umístěte ochranný materiál na pracovní plochu, varnou desku nebo na sporák. Tímto zabráníte poškození těchto ploch.
  • Pro potřebné smontování odsavače par si zvolte rovnou plochu. Zakryjte ji ochranným materiálem a položte na ni všechny části odsavače a upevňovací prvyk.
• Je třeba, aby kvalifikovaný technik ověřil vhodnost dodávaného spojovacího materiálu a dalších součástek pro konkrétní typ stěny nebo stropu. Stěna a strop musejí být dostatečně pevné, aby udržely hmotnost odsavače
• Nepřipevňujte tento odsavač par ke stěně nebo skříňkovému nábytku pomocí obkládání, omítání ani jej nepřilepujte silikonovým lepidlem. Spotřebič je navržen pouze pro instalaci na stěnu, popř. na strop.
  • Doporučujeme, aby instalaci spotřebiče vždy prováděly dvě osoby.

Pokud je váš odsavač par určen k instalaci ke stropu, dodržujte následující pokyn.

1) Odsavač par je třeba zavěsit pouze na stropnicích, nebo na zátěžových spojnicích stropnic.
2) Nezavěšujte odsavač par na stropní podhledy.
3) Strop musí mít nosnost minimálně 40 kg.
4) Tlouštka stropu musí být minimálně 30 mm.

DŮLEŽITÉ:

ODSAVAČ PAR JE MOŽNO PŘIPOJIT K ELEKTRICKÉ SÍTI AŽ PO DOKONČENÍ CELÉ JEHO INSTALACE.

Umístění

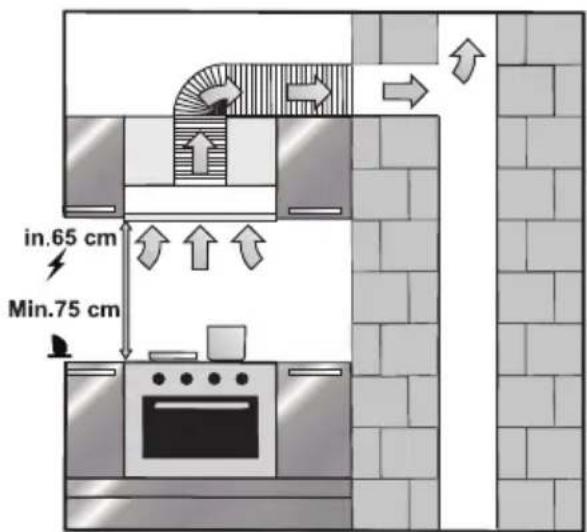

Odsavač par instalujte do výšky alespoň 65 cm od elektrické varné desky nebo do výšky 75 cm od plynové varné desky.

Instalace

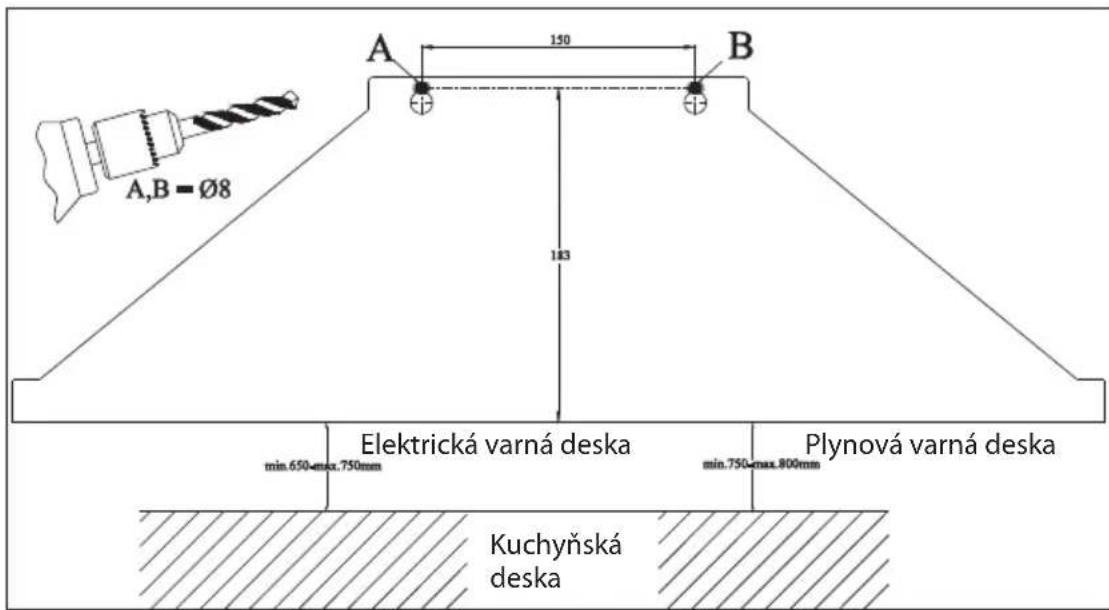

1. Podle předlohy vyznačte body pro vyvrtání děr A, B, C, D na místě, kde chcete odsavač par umístit. Pomocí 8mm vrtáku vyvrtejte díry v bodech A, B, C, D. Použijte vrtačku s 4mm vrtákem pro montáz dolní části komína s odkazem na rozměry maximální / minimální výšky.

2. Do vyvrtaných děr A, B, C, D vložte hmoždinky o ø 10 mm a řádně upevněte. Můžete použít i kladivo. Ujistěte se, že hmoždinky jsou vloženy správně, nijak se nehýbají a není možné je vyndat.

Následně vložte 2 x 6mm šrouby o ∅ 4 mm do otvorů A, B s instalovanými hmoždinkami. Nedotahujte.

1. Rám odsavače nasadte na šrouby A a B a dotáhněte – viz obrázky níže.

Tento odsavač par můžete použít s nebo bez zajištění odsávání. Nicméně doporučená instalace je se zajištění odsávání.

Uhlíkový fi ltr není součástí dodávky.

VAROVÁNÍ!

Výstup vzduchu nesmí být připojen ke komínu krbu nebo jinému podobnému výstupu používaného k vytápění.

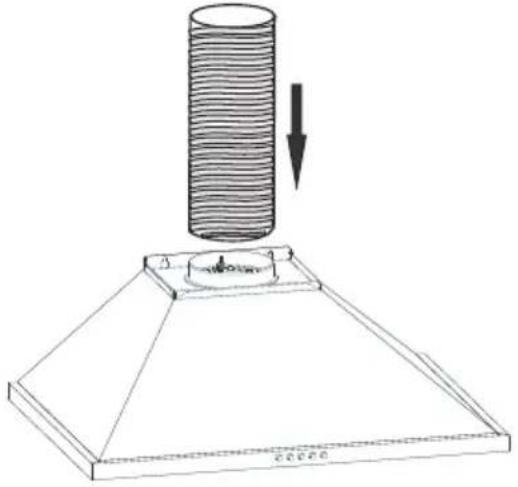

1. Hliníkovou trubkou nasadte jedním koncem na koncovku odsávání a druhý konec zapojte do vzduchového odtahu. Zkontrolujte, zda jsou oba konce rádně připevněny a zajištěny.

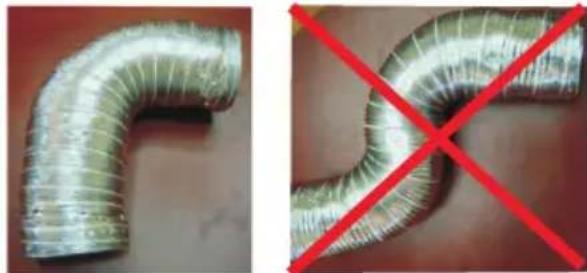

1. Ohyby a zahnutí hliníkové trubky snižují výkon odsávání, proto je třeba, aby byla hliníková trubka co nejméně ohnuta.

Správně

Dokončení instalace

1. Vložte 2 x 6mm šrouby o ø 4 mm do otvorů C, D s instalovanými hmoždinkami. Nedotahujte.
2. Nasadte vnitřní a vnější část komína na šrouby otvorů C, D podle obrázků níže a tyto šrouby dotáhněte. Dále použijte šrouby 3,9 x 9,5 připevněte komínu k rámu odsavače.

Pokud používáte odsavač par bez zajištěného odsávání, je třeba, abyste použili uhlíkový filtr. Uhlíkový filtr není součástí dodávky. Kontaktujte svého prodejce nebo autorizované servisní středisko k zakoupení takového fi ltru.

• Před instalaci nebo výměnou uhlíkového filtru se ujistěte, že je spotřebič vypnutý a odpojený od síťové zásuvky, nebo vypněte příslušný jistič.
• Uhlíkový filtr je třeba vyměňovat pravidelně každé 3 – 5 měsíců v závislosti na použití spotřebiče.
• Nikdy uhlíkový filtr nemyjte ve vodě, pokud výrobce filtru neurčí jinak.
• Hliníkové filtry musí být vždy instalovány, i když není uhlíkový filtr instalován. Nepoužívejte spotřebič bez hliníkového fi ltru.

Výměna uhlíkového fi Itru

1. Pro správný provoz spotřebiče je třeba instalovat uhlíkový filtr. Počet a typ se liší v závislosti na modelu.
2. Nasad'te uhlíkový fi ltr na výstupy motoru a otočte ve směru hodinových ručiček.
3. Pro vyjmutí uhlíkových fi ltru jimi otočte proti směru hodinových ručiček.

Abyste zajistili správnou ventilaci, nechte okna zavřená, pokud je spotřebič zapnutý.

VAROVÁNÍ!

Dbejte zvýšené opatrnosti, pokud používáte spotřebič současně s jiným spotřebičem, který funguje s použitím vzduchu nebo paliva (např. tepelný ventilátor, větrák apod.), nebo s použitím plynu, uhlí nebo dřeva, jelikož může odsavač par negativně ovlivnit jejich výkon, protože odsává vzduch ven.

Toto varování je neplatné, pokud jste instovali spotřebič bez zajištění odsávání mimo místnost.

ČÁST 4: POUŽITÍ

Z ovládacího panelu odstraňte ochrannou fólii.

Výběr účinnosti odsávání

Tento odsavač par je vybaven 3 stupni účinnosti odsávání. Stupeň účinnosti vyberte na základě použití sporáku a úniku páry z hrnců.

Na ovládacím panelu stiskněte příslušné tlačítko.

I – nejnižší účinnost odsávání

II – střední účinnost odsávání

III – nejvyšší účinnost odsávání

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlo k plnému odsátí všech pachu.

Osvětlení

Odsavač par je vybaven osvětlením. Stiskněte tlačítko se symbolem světla jednou, pro zapnutí světla. Pro vypnutí stiskněte toto tlačítko znovu.

Vypnutí odsavače

Stiskněte tlačítko OFF pro vypnutí odsavače par.

Tipy na použití

1. Pravidelně čistěte hliníkové filtry a pravidelně vyměňujte uhlíkové i tukové filtry.
2. Používejte prostřední účinnost odsávání. Nejvyšší účinnost používejte, pouze je-li to nutné.
3. Abyste zajistili správnou ventilaci, nechte okna zavřená, pokud je spotřebič zapnutý.

ČÁST 5: ÚDRŽBA A ČIŠTĚNÍ

VAROVÁNÍ!

Před čištěním, pravidelnou a jinou údržbou, montáží a demontáží se ujistěte, že je spotřebič vypnutý a odpojený od síťové zásuvky, nebo vypněte příslušný jistič.

Výměna světla

• Vypněte spotřebič.
• Odejměte hliníkový fi ltr.
- Pokud se žárovka rozbila během provozu, vyčkejte, až zchladne.
- Vyšroubujte rozbitou žárovku. Nainstalujte novou se stejnými parametry.

• Hliníkové fi ltry zachytávají prach a tuk z odsávaného vzduchu.
- Tyto filtry je třeba pravidelně mýt, nejlépe jednou za měsíc, v závislosti na použití. Filtry myjte v teplé vodě s kuchyňským prostředkem na mytí nádobí, popř. můžete vložit fi ltry do myčky na nádobí a mýt na šetrný program (max. 60°C).
• Hliníkové fi ltry vyjměte stisknutím západky.
- Po vyčištění nechte hliníkové filtry řádně vyschnout před zpětnou instalací.
- Vnější povrch odsavače otřete čistou a vlhkou utěrkou zlehka namočenou v teplé vodě s trochou kuchyňského prostředku na mytí nádobí. Následně otřete dosucha.
- Vyvarujte se kontaktu elektrických částí s vodou nebo jinou tekutinou.
- K čištění můžete použít i speciální přípravy k údržbě a čištění povrchu INOX (pouze modely s povrchovou úpravou INOX).

Čištění hliníkových fi ltrů

Hliníkové filtry je třeba pravidelně čistit. Vyčistěte filtry podle výše uvedených instrukcí.

K čištění nepoužívejte benzín, benzen, ředidlo ani jiná rozpouštědla; hrubé čisticí prostředky; drátěnky ani houbičky s drátěnkami.

VAROVÁNÍ!

Hliníkové filtry můžete vložit do myčky na nádobí. Zbarvení hliníkových filtrů se může po několika mytí změnit. Jedná se o normální jev.

ČÁST 6: PŘETÍM NEŽ ZAVOLÁTE DO SERVISU

Pokud spotřebič nefunguje, jak má, zkontrolujte níže uvedená doporučení k řešení nejběžnějších problémů. Pokud problém stále přetrvává nebo není uveden v níže uvedené tabulce, vypněte spotřebič a odpojte ho od síťové zásuvky a kontaktujte autorizované servisní středisko.

Problém	Řešení
Odsavač par nefunguje. Zkontrolujte,	zda je zástrčka řádně zasunuta v řádně uzemněné sítové zásuvce s parametry 220 – 240 V ~ 50 Hz.
	Zkontrolujte vypínač motoru, zda je v pozici „On“.
Osvětlení nefunguje. Zkontrolujte, zda nejsou hliníkové fi ltry špinavé.	je zástrčka řádně zasunuta v řádně uzemněné sítové zásuvce s parametry 220 – 240 V ~ 50 Hz.
	Zkontrolujte vypínač motoru, zda je v pozici „On“.
	Zkontrolujte, zda není žárovka nebo zářivka rozbitá.
Odsávání je slabé. Zkontrolujte, zda nejsou hliníkové fi ltry špinavé.	jsou hliníkové fi ltry špinavé.
	Zkontrolujte výstup vzduchu, měl by být otevřen.
	Zkontrolujte uhlíkový fi ltr, zda není již příliš zašpiněn.
Odsavač par neodsává vzduch pří-mo ven (u modelů bez zajištěného odsávání).	Zkontrolujte, zda nejsou hliníkové fi ltry špinavé.
	Zkontrolujte uhlíkový fi ltr, zda není již příliš zašpiněn.

Upozornění:

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlé k plnému odsátí všech pachu.

ČÁST 7: TECHNICKÉ SPECIFIKACE

		PEW PEI			PEC 6405 - PEC 9405	PEC 5507 - PEC 6507	PEB 6408	PEC 5406 - PEC 6406	PEB 6708
RYCHLOST 1	Napětí (A) 0,5 0,6	0,5 0,5 1 0,6 0	6 0,5
	Výkon (W) 105 90	120 70 135 80	80 110
	Průtok (m3/h) 180	230 200 190	250 190 155 2	10
	Tlak (mmH20) 130	155 170 150	160 160 180	155
	Hlučnost (dB) 36	35 39,7 43 40	45 44 34,5
RYCHLOST 2	Napětí (A) 0,6 0,9	0,6 0,6 1,2 0,9	0,6 0,6
	Výkon (W) 125 120	130 90 170	10 95 125
	Průtok (m3/h) 260	310 265 225	310 400 175 2	90
	Tlak (mmH20) 200	205 230 165	180 190 205	235
	Hlučnost (dB) 43	42 43,6 47,5 48	54 50 43
RYCHLOST 3	Napětí (A) 0,7 1,5	0,7 0,8 1,6		0,9 0,7
	Výkon (W) 145 185	150 110 220		110	150
	Průtok (m3/h) 335	500 360 400	500		400 375
	Tlak (mmH20) 265	245 290 180	200		225 285
	Hlučnost (dB) 48	52 49 51,5 55		53	49
RYCHLOST 4	Napětí (A) 0,8		0,8					0,8
	Výkon (W) 170		175					175
	Průtok (m3/h) 450		455					470
	Tlak (mmH20) 310		325					320
	Hlučnost (dB) 53		53,4					53,5
RYCHLOST 5	Napětí (A)	1		1					1
	Výkon (W) 210		210					210
	Průtok (m3/h) 750		750					750
	Tlak (mmH20) 350		365					380
	Hlučnost (dB) 61		60,2					61
Vstupní napětí		220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240 V ~ 50 Hz	220 - 240V ~ 50 Hz
Průměr výstupu vzduchu		150 mm	150 mm	150 mm	120 mm	120 mm	120 mm	120 mm	120 mm

POZNÁMKA: Výše uvedená data podléhají změnám.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého pro-dejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

ODSÁVAČ PÁR

NÁVOD NA OBSLUHU

PHILCO

Uhlíkový filter....9

Ventilácia 10

ČAST 4: POUŽITIE ...... 11

Na zaistenie bezpečnosti používajte poistku max. 6 A.

VAROVANIE!

Zaistite, aby sa deti nehrali s obalovým materiálom.

Rozmery výrobkov

2) Nezavesuite odsávač pár na stropné podhlady.

3) Strop musí mat' nosnost' minimálne 40 kg.

Výmena uhlíkového fi Itra

Výber účinnosti odsávania

Tento odsávač pár je vybavený 3 stupňami účinnosti odsávania. Stupeň účinnosti vyberte na základe použitia sporáka a úniku pary z hrncov.

Odsávač pár je vybavený osvetlením. Stlačte tlačidlo so symbolom svetla raz na zapnutie svetla. Na vypnutie stlačte toto tlačidlo znovu.

Vypnutie odsávača

Stlačte tlačidlo OFF na vypnutie odsávača pár.

Tipy na použitie

Černokostelecká 1621

CZ-25101 Ríčany

Dovozca:

FAST PLUS s.r.o.

Na pántoch 18

SK-831 06 Bratislava
