MANUAL D'USUARI LRD6400IK ELECTROLUX

CA Manual d'usuari | Placa 2

Benvinguts a Electrolux! Gràcies per triar el nostre electrodomèstic.

Consells d'ús, catàlegs, instruccions per a la resolució de problemes, informació

sobre servei i reparacions:

www.electrolux.com/support

Subjecte a canvis sense preavís.

CONTINGUT

1. INFORMACIÓ DE SEGURETAT.... 2
2. INSTRUCCIONS DE SEGURETAT.... 4
3. INSTAL·LACIÓ....6
4. DESCRIPCIÓ DEL PRODUCTE....9
5. ÚS DIARI....9
6. CONSELLS....9
7. CURA I NETEJA.... 10
8. RESOLUCIÓ DE PROBLEMES....10
9. DADES TÈCNIQUES....11
10. EFICIÈNCIA ENERGÈTICA....11
11. QÜESTIONS MEDIAMBIENTALS.... 12

1. INFORMACIÓ DE SEGURETAT

Abans d'instal·lar i utilitzar l'aparell, llegiu detingudament les instruccions subministrades. El fabricant no es fa responsable de cap dany o lesió que sigui el resultat d'un ús o una instal·lació incorrectes. Mantingueu sempre les instruccions en un lloc segur i accessible per a futures consultes.

1.1 Seguretat dels infants i de les persones vulnerables

- Els nens majors de 8 anys i les persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixements poden fer servir aquest aparell només si estan supervisats o han rebut instruccions sobre l'ús segur de l'aparell i si comprenen els perills als quals s'exposen. Els infants de menys de 8 anys i les persones amb discapacitats greus i complexes s'han de mantenir allunyats de l'aparell, tret que se'ls supervisi contínuament.

• Els nens han d'estar vigilats per a assegurar-vos que no juguin amb l'aparell.
• Manteniu tot l'embalatge lluny dels infants i llenceu-los correctament.
• AVÍS: L'aparell i les parts de contacte s'escalfen durant l'ús. Mantingui allunyats de l'aparell els infants i les mascotes quan estigui engegat i mentre s'estigui refredant.
• Si l'aparell disposa d'un sistema de bloqueig infantil, cal que l'activeu.
• Els infants no han de dur a terme operacions de neteja i manteniment de l'aparell sense supervisió.

1.2 Seguretat general

• Aquest electrodomèstic només té finalitats culinàries.
• Aquest aparell està dissenyat per a ús domèstic individual en interiors.
• Aquest aparell es pot utilitzar a oficines, habitacions d'hotels, habitacions d'hostals, cases rurals i altres allotjaments similars quan aquest ús no superi els nivells (mitjans) d'ús domèstic.
• AVÍS: L'aparell i les parts de contacte s'escalfen durant l'ús. Vigileu a l'hora de tocar zones que puguin estar calentes.
• AVÍS: La cocció sense supervisió en una placa amb greix o oli pot ser perillosa i pot provocar un incendi.
• La presència de fum és una indicació de sobreescalfament. No utilitzeu mai aigua per apagar el foc causat per la cocció. Apagueu l'aparell i cobriu les flames amb, per exemple, una coberta o tapa a prova de foc.
• AVÍS: No alimenteu l'aparell a través d'un dispositiu de commutació extern, com ara un temporitzador, ni el connecteu a un circuit que s'encengui o apagui regularment a través d'un servei públic.
• PRECAUCIÓ: Cal supervisar el procés de cocció. Cal supervisar en tot moment els processos de cocció curts.

• AVÍS: Perill d'incendi: No deseu objectes sobre les superfícies de cocció.

• No col·loqueu objectes metàl·lics, com ara ganivets, forquilles, culleres i tapes, sobre la superfície de la placa, perquè es podrien escalfar.

• No feu servir l'aparell abans d'instal·lar-lo a la seva estructura integrada.
• No feu servir netejadores de vapor per netejar l'aparell.
• AVÍS: Si la superfície té alguna esquerda, apagueu l'aparell per evitar la possibilitat de descàrregues elèctriques. Si l'aparell està connectat al corrent elèctric amb una caixa de connexió, extraieu el fusible per desconnectar l'aparell del subministrament elèctric. En qualsevol dels dos casos, poseu-vos en contacte amb el centre de servei autoritzat.
• Si el cable d'alimentació es fa malbé, cal que sigui el fabricant, un servei autoritzat o personal qualificat qui el substitueixi a fi d'evitar perills.
• AVÍS: Feu servir exclusivament protectors de fogons dissenyats pel fabricant de l'aparell o els protectors que indiqui el fabricant en el manual d'ús, o bé els que inclogui l'aparell. L'ús de protectors inadequats pot provocar accidents.

2. INSTRUCCIONS DE SEGURETAT

2.1 Instal·lació

AVÍS!

La instal·lació d'aquest aparell ha d'anar a càrrec d'una persona qualificada.

AVÍS!

Risc de lesions o d'espatllar l'aparell.

• Retireu tot l'embalatge de l'aparell.
• No instal·leu ni utilitzeu aparells que estiguin avariats.
• Seguiu les instruccions d'instal·lació subministrades amb l'aparell.

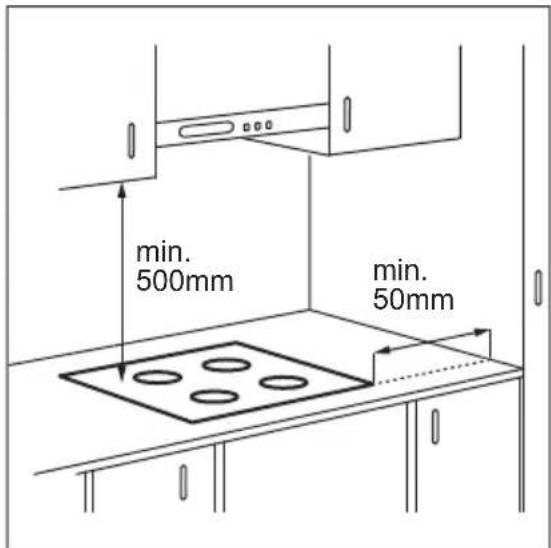

• Mantingueu la distància mínima en relació amb els altres aparells i unitats.

• Vigileu quan moveu l'aparell, ja que pesa molt. Feu servir sempre guants de seguretat i calçat tapat.

• Protegiu les ranures de la superfície de l'armari amb un material segellador per evitar que s'inflin amb la humitat.

• Protegiu la part inferior de l'aparell del vapor d'aigua i la humitat.
• No instal-leu l'aparell ni al costat d'una porta ni a sota d'una finestra. Això evitarà que els utensilis de cuina calents puguin caure de l'aparell si obriu la porta o la finestra.
• Si instal·leu l'aparell a sobre de calaixos, assegureu-vos que l'espai que queda entre la part inferior de l'aparell i el calaix superior sigui suficient perquè circuli l'aire.
• La part inferior de l'aparell es pot escalfar. Assegureu-vos d'instal·lar un plafó de separació fet de contraxapat, material per mobles de cuina o un altre material no inflamable a sota de l'aparell per evitar l'accés a la base.

- El plafó de separació ha de cobrir completament l'àrea sota la placa.

2.2 Connexió elèctrica

AVÍS!

Risc d'incendi i descàrrega elèctrica.

• Totes les connexions electriques les ha de dur a terme un electricista qualificat.
• L'aparell s'ha de connectar a una presa de terra.
• Abans de connectar la placa a un forn i abans de cada cablejat, assegureu-vos que els terminals principals d'ambdós aparells no estiguin actius.
• Assegureu-vos que els paràmetres de la placa de característiques siguin compatibles amb les característiques elèctriques del subministrament elèctric.
• Assegureu-vos que l'aparell estigui instal·lat correctament. Si algun cable d'alimentació o endoll està solt o s'ha instal·lat incorrectament, el terminal podria calentar-se excessivament.
• Utilitzeu el cable eléctric correcte.
• No deixeu que el cable de la xarxa eléctrica s'emboliqui.
• Assegureu-vos que hi hagi instal·lada una protecció contra els xocs.
• Utilitzeu la pinça d'alleujament de la tensió al cable.
• Assegureu-vos que l'endoll o el cable d'alimentació no estiguin tocant l'aparell calent ni cap utensili calent quan connecteu l'aparell a una presa de corrent.
• No feu servir adaptadors de múltiples endolls ni allargadors.
• Assegureu-vos de no causar danys a l'endoll (si escau) o al cable de xarxa. Poseu-vos en contacte amb el nostre centre de servei autoritzat o amb un electricista per canviar un cable de xarxa danyat.
• Totes les peces que asseguren la protecció contra descàrregues elèctriques de components aïllats i amb corrent s'han de fixar de manera que no es puguin afluixar sense eines.
• Només connecteu l'endoll a la presa de corrent al final del procés d'instal·lació.

Asseguri's que es pugui accedir a l'endoll després de la instal·lació.

• Si el sòcol de la presa de corrent està solt, no connecti l'endoll.
• No estireu el cable d'alimentació per desconnectar l'aparell. Estireu sempre l'endoll.
• Empreu només dispositius d'aïllament adequats: disjuntors de protecció, fusibles (de tipus cargol que es poden retirar del suport), dispositius de fuga a terra i contactors.
• La instal·lació elèctrica ha d'incorporar un dispositiu d'aïllament que permeti desconnectar l'aparell de la presa de corrent en tots els pols. El dispositiu d'aïllament ha de tenir una separació mínima entre contactes de 3 mm.

2.3 Utilització

AVÍS!

Risc de lesió, cremades i descàrregues elèctriques.

• No modifiqueu les especificacions d'aquest aparell.
• Retireu tot l'embalatge, les etiquetes i la pel·lícula protectora (si n'hi ha) abans del primer ús.
• Comproveu que els orificis de ventilació no estiguin bloquejats.
• No deixeu l'aparell desatès durant el funcionament.
• Apagueu la zona de cocció després de cada ús.
• No poseu coberts ni tapes de paelles a les zones de cocció, atès que poden escalfarse.
• No feu servir l'aparell amb les mans molles ni quan l'aparell estigui en contacte amb l'aigua.
• No feu servir l'aparell com a superfície de treball ni d'emmagatzematge.
• Si la superfície de l'aparell està esquerdada, disconnecteu immediatament l'aparell de la font d'alimentació. Així, evitareu la possibilitat de descàrregues elèctriques.
• Quan col·loqueu aliments en oli calent, pot esquitxar.
• No poseu paper d'alumini ni altres materials entre la superfície de cocció i els

estris de cuina que feu servir, tret que ho hagi autoritzat el fabricant de l'aparell.

- Feu servir només accessoris recomanats pel fabricant en aquest aparell.

! AVÍS!

Risc d'incendi i explosió.

• Els greixos i l'oli, quan s'escalfen, poden alliberar vapors inflamables. Mantingueu les flames o els objectes escalfats allunyats de greixos i olis quan els utilitzeu per a cuinar.
• Els vapors que allibera l'oli molt calent poden provocar una combustió espontània.
• L'oli usat, que pot contenir restes d'aliments, pot causar foc a una temperatura inferior que l'oli usat per primera vegada.
• No col·loqueu productes inflamables ni articles humits amb productes inflamables dins, a prop o damunt de l'aparell.

! AVÍS!

Risc d'espatllar l'aparell.

• No poseu estris de cuina calents damunt del tauler de control.
• No colo-loqueu cap paella calenta a la superfície de vidre del fogó.
• No deixeu bullir els recipients sense líquid.
• Aneu amb compte de no deixar caure objectes o estris de cuina sobre l'aparell. La superfície es pot fer malbé.
• No activeu les zones de cocció amb estris de cuina buits o sense posar-hi cap recipient.
• Els estris de cuina fabricats amb ferro colat, alumini o amb un fons fet malbé poden causar ratllades al vidre/vitroceràmica. Aixequeu sempre aquests objectes quan els hàgiu de moure a la superfície de cocció.

3. INSTAL·LACIÓ

! AVÍS!

Consulteu els capítols de seguretat.

2.4 Cura i neteja

• Netegeu l'aparell regularment per evitar la deterioració del material de la superfície.
• Apagueu l'aparell i deixeu que es refredi abans de netejar-lo.
• No feu servir polvoritzadors ni vapor per netejar l'aparell.
• Netegeu l'aparell amb un drap humit. Feu servir només detergents neutres. No utilitzeu productes abrasius, fregalls de neteja abrasius, dissolvents ni objectes metàl·lics, tret que s'indiqui el contrari.

2.5 Manteniment i reparació

• Per reparar l'aparell, poseu-vos en contacte amb un centre tècnic autoritzat. Utilitzeu sempre recanvis originals.
• Quant a les bombetes incloses amb aquest producte i les que es venen per separat: estan dissenyades, o bé per aguantar condicions físiques extremes (temperatura, vibracions, humitat) en electrodomèstics, o bé per indicar l'estat de funcionament de l'aparell. No estan dissenyades per a qualsevol altre ús i no són indicades per a la il·luminació d'habitacions domèstiques.

2.6 Eliminació

! AVÍS!

Risc de lesions o ofegament.

• Poseu-vos en contacte amb la vostra autoritat local per saber com eliminar l'aparell.
• Desconnectar l'aparell del subministrament elèctric.
• Talleu el cable d'alimentació arran de l'aparell i tireu-lo.

3.1 Tipus de connexió entre la placa i el forn

Aquest aparell integra un connector taronja 1x14 que es pot connectar a un forn que integri un connector taronja 1x14.

3.2 Abans de la instal·lació

Abans d'instal·lar la placa, anoteu la informació següent de la placa de característiques. La placa de característiques és a la part inferior de la placa.

Primer instal·leu el forn i, tot seguit, col·loqueu la placa en el forat que li correspon.

Només feu servir plaques integrades després d'haver muntat la placa en unitats integrades adequades i superfícies de treball que s'ajustin als estàndards.

3.4 Col·locació de la junta - Instal·lació encastada

1. Netegeu els rebaixos de la placa.
2. Talleu la tira de segellar 3x10 mm subministrada en quatre tires. Les tires han de tenir la mateixa llargada que els rebaixos.
3. Talleu els extrems de les tires en un angle de 45°. Haurien d'encaixar bé en els extrems dels rebaixos.
4. Enganxeu les tires als rebaixos. No les estireu. No uniu els extrems de les tires l'un sobre l'altre.

Després de muntar la placa, segelleu amb silicona l'espai que queda entre la vitroceràmica i el taulell. Assegureu-vos que la silicona no va per sota de la ceràmica de vidre.

3.5 Segellat - Instal·lació a la part superior

1. Netegeu la placa al voltant de la zona encastable.
2. Enganxeu la tira per a segellar 2x6 mm subministrada a l'extrem inferior de la placa per l'extrem exterior de la vitroceràmica. No l'estireu. Assegureu-vos que els extrems de la tira de segellar l'heu col·locada al mig d'un costat de la placa.
3. Afegiu alguns mil-límetres a la longitud quan talleu la tira de segellar.
4. Ajunteu els dos extrems de la tira de segellar.

3.6 Muntatge

Si instal·leu el fogó sota una campana, consulteu les instruccions d'instal·lació de la campana per a la distància mínima entre els aparells.

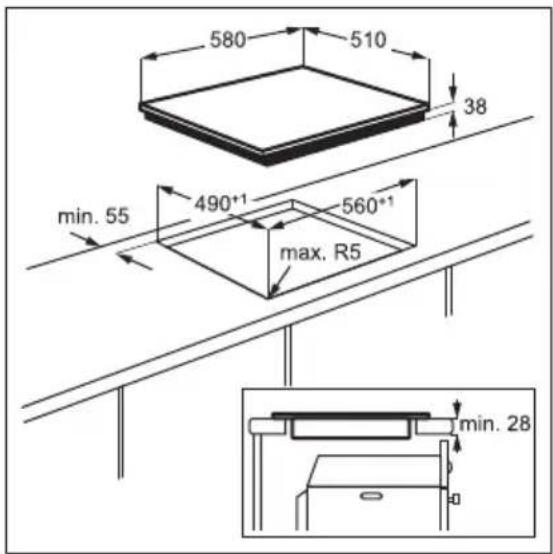

INSTAL·LACIÓ PER SOBRE

580 510 38 min. 55 490*1 560*1 max. R5 min. 28

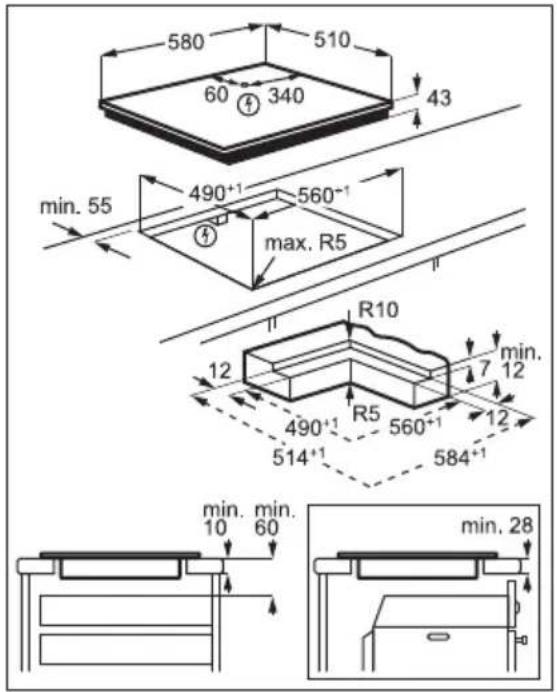

INSTAL·LACIÓ INTEGRADA

580 510 60 340 43 min. 55 490+1 560-1 max. R5 R10 12 7 min. 490+1 560+1 12 514+1 584+1 min. min. 10 60 min. 28

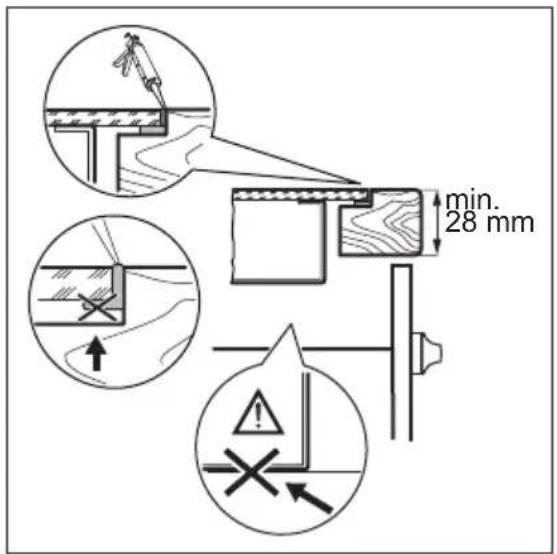

min. 28 mm

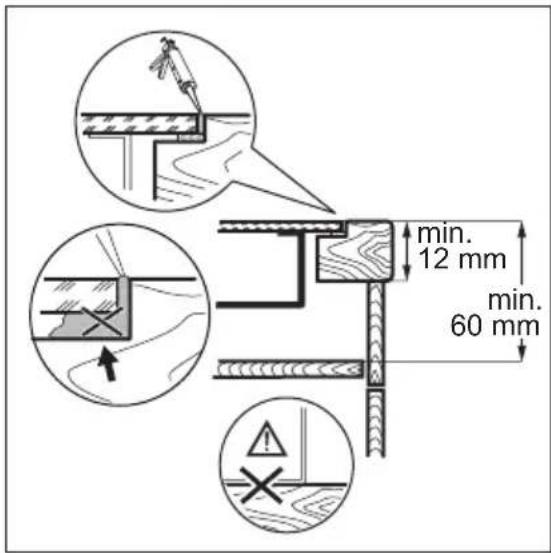

min. 12 mm min. 60 mm

Vegeu el videotutorial "Com instal·lar la vostra placa radiant Electrolux - Instal·lació al taulell" escrivint el nom complet que s'indica al gràfic següent.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Distribució de la superfície de cocció

1 1 180 mm 145 mm 210 mm 145 mm 1 2 1

1 Zona de cocció
2 Indicador de calor residual

5. ÚS DIARI

! AVÍS!

Consulteu els capítols de seguretat.

5.1 Funcionament de la placa

La placa es fa servir mitjançant els selectors del forn. Vegeu el capítol "Us diari" al manual d'usuari del forn.

Mentre l'indicador estigui visible, hi ha perill de cremar-vos amb l'escalfor residual.

L'indicador s'activa quan la zona de cocció s'escalfa, però no funciona si no hi ha corrent elèctric.

També pot aparèixer l'indicador:

• per a les zones de cocció dels costats, encara que no les feu servir,
- quan es col·loquen estris calents a la zona de cocció freda,
- quan la placa està desactivada, però la zona de cocció encara està calenta.

L'indicador desapareix quan la zona de cocció s'ha refredat.

6. CONSELLS

! AVÍS!

Consulteu els capítols de seguretat.

6.1 Bateria de cuina

- Per evitar el sobreescalfament i millorar el rendiment de les zones, els estris de cuina han de ser el més gruixuts i plans possible.

• Assegureu-vos que les bases dels estris estan netes i eixutes abans de col·locar-les al damunt de la superfície de la placa.
• Aneu sempre amb compte de no fer lliscar ni fregar l'estri de cuina a les vores i cantonades del vidre o a , ja que la superfície de vidre podria esquerdar-se o fer-se malbé.

Les peces de bateria de cuina fabricades amb acer esmaltat i amb bases d'alumini o coure poden fer que canviii el color de la superfície de la ceràmica de vidre.

7. CURA I NETEJA

! AVÍS!

Consulteu els capítols de seguretat.

7.1 Informació general

• Netegeu la placa després de cada ús.
• Feu servir sempre bateria de cuina que tingui la base neta.
• Si la superfície té ratllades o taques fosques, això pot afectar el rendiment de la placa.
• Feu servir un producte de neteja especial per a plaques.
• Utilitzeu sempre una rasqueta recomanada per a plaques amb superfície de vidre. Utilitzeu la rasqueta només com a eina addicional per a netejar el vidre després de la neteja regular.

! AVÍS!

No utilitzeu ganivets ni altres eines metàl·liques afilades per a netejar la superfície del vidre.

7.2 Neteja de la placa

• Retireu immediatament: els plàstics desfets, el plàstic per a embolcallar, la sal, el sucre i aliments ensucrats, ja que podrien fer malbé la placa. Aneu amb compte per evitar cremar-vos. Feu servir un rascador de plaques especial per a la superfície de vidre en angle agut i moveu la fulla per la superfície.
• Retireu quan la placa estigui prou freda: marques de calç, marques d'aigua, taques de greix i pèrdua de brillantor de peces metàl·liques. Netegeu la placa amb un drap humit i detergent no abrasiu. Després de netejar la placa de cuina, eixugueu-la amb un drap suau.
• Per a la pèrdua de brillantor de peces metàl·liques: feu servir una solució d'aigua amb vinagre i netegeu la superfície de vidre amb un drap.

8. RESOLUCIÓ DE PROBLEMES

! AVÍS!

Consulteu els capítols de seguretat.

8.1 Què fer si...

Problema Possible causa Solució

La placa no s'engega o no funciona.

El fusible s'ha fos. Assegureu-vos que el fusible sigui la causa del mal funcionament. Si el fusible salta una vegada darrere l'altra, poseu-vos en contacte amb un electricista qualificat.

Problema Possible causa Solució

L'indicador d'escalfor residual no s'il·lumina.

La zona no és calenta perquè ha estat encesa durant poc temps o el sensor s'ha fet malbé.

Si la zona s'ha fet servir prou temps com per estar calenta, parleu amb un centre de servei autoritzat.

8.2 Si no trobeu cap solució...

Si no podeu solucionar el problema, poseuvos en contacte amb el vostre distribuidor o amb un centre de servei autoritzat. Faciliteu les dades de la placa de característiques. Assegureu-vos que heu fet funcionar la placa

correctament. Si no, el servei d'un tècnic o distribuïdor no serà gratuït, encara que us trobeu dins del període de garantia. La informació sobre el període de garantia i els centres de servei autoritzats es troba al llibret de garantia.

9. DADES TÈCNIQUES

9.1 Placa de característiques

Model LRD6400IK PNC 949 599 378 00

Typ 60 AAD 55 ZO 220 - 240 V, 50 - 60 Hz

Fabricat a: Alemanya

Núm. série 6.5 kW

ELECTROLUX

9.2 Especificació de les zones de cocció

Zona de cocció Potència nominal (nivell d'es-calfor màxim) [W]	Diàmetre de la zona de cocció [mm]
Part davantera esquerra 2300 210
Part posterior esquerra 1200 145
Part davantera dreta 1200 145
Part posterior dreta 1800 180

Per a obtenir resultats de cocció òptims, feu servir bateria de cuina que no superi el diàmetre de la zona de cocció.

10.1 Informació del producte segons la normativa de disseny ecològic de la UE

Identificació de model LRD6400IK

Tipus de placa Fogons integrats

Nombre de zones de cocció 4
Tecnologia de calefacció Escalfador radiant
Diàmetre de les zones de cocció circulars (∅) Part davantera esquerra	21.0 cm
	Part posterior esquerra	14.5 cm
	Part davantera dreta	14.5 cm
	Part posterior dreta	18.0 cm
Consum energètic per zona de cocció (EC electric cooking)	Part davantera esquerra	185.8 Wh/kg
	Part posterior esquerra	185.8 Wh/kg
	Part davantera dreta	185.8 Wh/kg
	Part posterior dreta	191.2 Wh/kg

Consum energètic de la placa (EC electric hob) 187.2 Wh/kg

IEC/EN 60350-2 - Aparells elèctrics de cocció d'ús domèstic - Part 2: Plaques - mètodes per mesurar-ne el rendiment.

10.2 Estalvi d'energia

Podeu estalviar energia durant la cocció diària si seguiu els consells següents.

• Quan escalfeu aigua, utilitzeu només la quantitat que necessiteu.

• Si és possible, poseu sempre les tapes a la bateria de cuina.

• Abans d'activar la zona de cocció, col·loqueu-hi l'estri de cuina.

• El fons dels estris de cuina han de tenir el mateix diàmetre que la zona de cocció.
• Col·loqueu els estris de cuina més petits a les zones de cocció més petites.
• Col·loqueu els estris de cuina directament al centre de la zona de cocció.
• Utilitzeu la calor residual per mantenir els aliments calents o per fondre'ls.

10.3 Informació del producte sobre el consum energètic i el temps màxim per arribar al mode de baix consum aplicable

Consum energètic en mode apagat 0.3 W

Temps màxim necessari perquè l'aparell arribi de forma automàtica al mode de baix 2 min consum

11. QÜESTIONS MEDIAMBIENTALS

Recicleu els materials amb el símbol Dipositeu l'embalatge en contenidors adequats per al seu posterior reciclatge. Ajudeu a protegir el medi ambient i la salut humana i a reciclar les deixalles procedents d'aparells elèctrics i electrònics. No llenceu a

les escombraries domèstiques els aparells amb el símbol Porteu el producte a les instal·lacions de reciclatge locals o poseu-vos en contacte amb la seva oficina municipal.

Velkommen til Electrolux! Tak, fordi du valgte vores apparat.
