Tipus de producte	Ventilador de sostre
Marca	Cecotec
Model	Energysilence Aero 5400
Diàmetre de l'hèlice	132 cm
Alçada total	25 cm
Pes net	6,5 kg
Material de les pales	ABS
Color	Blanc
Tipus de motor	Motor de corrent continu silenciós
Alimentació	220-240 V ~ 50 Hz
Potència del motor	45 W
Nombre de velocitats	3
Inversor de marxa estiu/hivern	Sí
Comandament a distància inclòs	Sí
Il·luminació integrada	No
Nivell sonor màxim	25 dB(A)
Classe d'eficiència energètica	A
Angle d'inclinació del motor	Fix
Muntatge al sostre	Tija inclosa
Garantia	2 anys
Manteniment	Netejar amb un drap suau i sec
Peces de recanvi disponibles	Comandament a distància, pales, kit de fixació
Alçada de sostre mínima recomanada	2,3 m

Preguntes freqüents - Energysilence Aero 5400 CECOTEC

Com instal·lar el ventilador de sostre Energysilence Aero 5400 ?

Seguiu els passos proporcionats al manual d'instal·lació. Fixeu fermament el suport al sostre, connecteu els cables elèctrics segons el codi de colors, després munteu el motor i les pales. Assegureu-vos que la instal·lació respecta les distàncies de seguretat (mínim 2,3 m del terra).

Com netejar el ventilador ?

Utilitzeu un drap suau i sec per treure la pols de les pales i el motor. No utilitzeu mai aigua ni productes químics agressius. Desconnecteu l'aparell abans de netejar-lo.

Què fer si el ventilador trontolla o fa soroll ?

Comproveu que les pales estan ben equilibrades i que tots els cargols estan ajustats. Si el problema persisteix, utilitzeu el kit d'equilibri proporcionat o contacteu amb el servei postvenda.

Com canviar la velocitat del ventilador ?

Utilitzeu el comandament a distància proporcionat per seleccionar una de les 3 velocitats. Si teniu un interruptor de paret, també pot controlar les velocitats segons el cablejat.

Com utilitzar la funció inversor estiu/hivern ?

Premeu el botó d'inversió del comandament a distància per canviar el sentit de rotació. A l'estiu, les pales giren en sentit antihorari per crear un vent refrescant. A l'hivern, en sentit horari per redistribuir la calor.

El comandament a distància no funciona, què fer ?

Comproveu les piles del comandament a distància i substituïu-les si cal. Assegureu-vos que cap obstacle no bloquegi el senyal. Si el problema persisteix, torneu a aparellar el comandament seguint les instruccions del manual.

El ventilador té il·luminació integrada ?

No, el model Energysilence Aero 5400 no està equipat amb il·luminació. Es tracta d'un ventilador de sostre sense llum.

Quina és l'alçada de sostre mínima requerida ?

Es recomana instal·lar el ventilador a almenys 2,3 metres del terra per garantir una seguretat òptima i una bona circulació de l'aire.

Com reiniciar el comandament a distància ?

Talleu l'alimentació del ventilador durant 10 segons, després torneu-la a posar. Premeu el botó 'Pair' del comandament a distància en els 30 segons posteriors a la reactivació. El ventilador emetrà un senyal sonor per confirmar l'aparellament.

Quina és la durada de la garantia ?

La garantia és de 2 anys des de la data de compra. Per a qualsevol reclamació, contacteu amb el servei d'atenció al client de Cecotec presentant el vostre tiquet de compra.

MANUAL D'USUARI Energysilence Aero 5400 CECOTEC

Instruccions de seguretat 48

ÍNDICE

1. Peces i components 117

2. Abans de fer servir 117

3. Muntatge del producte 117

4. Funcionament 118

5. Neteja i manteniment 120

6. Especificacions tècniques 120

7. Reciclatge daparells elèctrics i electrònics 121

8. Garantia i SAT 121

9. Copyright 121

10. Declaració Ue De Conformitat

Simplificada 122

NOTA

Llegiu les instruccions següents atentament abans d'utilitzar el producte. Deseu aquest manual per a referències futures o nous usuaris.

• Aquest aparell el poden utilitzar nens amb edat de 8 anys i superior i persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixement, si se'ls ha donat la supervisió o formació apropiades respecte a l'ús de l'aparell d'una manera segura i comprenen els perills que implica. Els nens no han de jugar amb laparell. La neteja i el manteniment a realitzar per l'usuari no els han de fer els nens sense supervisió.

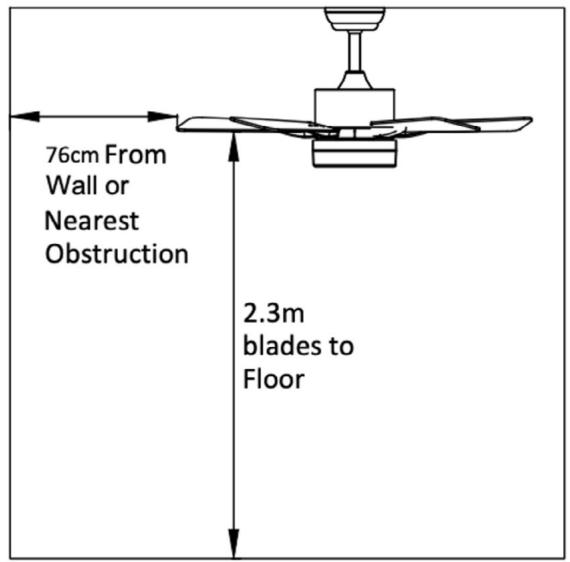

• La distància mínima entre les aspes del ventilador i el terra ha de ser de 2,3 metres.
• La distància mínima amb algun objecte o una paret de les aspes ha de ser com a mínim 76 cm.
• Assegureu-vos que l'aparell està desconnectat de l'alimentació abans de netejar o fer el manteniment d'usuari.
• Aquest aparell està dissenyat exclusivament per a ús domèstici en queda exclòs l'ús en bars, restaurants, granges, hotels, motels i oficines.
• Assegureu-vos que el voltatge de xarxa coincideixi amb el voltatge especificat al marcatge del producte i que l'endoll tingui presa de terra.
• Si el cable dalimentació presenta danys, ha de ser reparat pel Servei d'Assistència Tècnica oficial de Cecotec per evitar qualsevol tipus de perill.
• No utilitzeu el producte si el cable o l'estructura presenta danys o si no funciona correctament, ha patit alguna caiguda o ha estat malmès.

• El dispositiu ha de ser installat dacord amb les normes nacionals de cablejat elèctric.

• No inseriu objectes ni parts del cos entre les aspes quan estiguin en moviment.

• Per reduir el risc de danys, fixeu el ventilador directament a l'estructura de suport de l'edifici com s'indica en aquest manual i utilitzeu únicament peces i components proporcionats i recomanats per Cecotec.
• Per evitar risc de descàrrega elèctrica, desconnecteu la xarxa elèctrica principal apagant els interruptors de potència abans d'installar o reparar el ventilador.
• El cablejat ha de complir les normes elèctriques nacionals.
• El cable ha d'estar connectat correctament a terra per evitar el risc de possibles accidents.
• El dispositiu ha de ser installat dacord amb les normes nacionals de cablejat elèctric.
• No instal·leu mai el ventilador en una habitació amb molta humitat.
• Tingueu molta cura si és a prop de les aspes del ventilador.
• Per controlar la velocitat de les aspes del ventilador, utilitzeu els mitjans de control de la velocitat de Cecotec.
• No doblegueu ni corbeu el sistema d'adherència de les aspes durant la instal·lació ni durant la neteja.
• Per assegurar el funcionament correcte del dispositiu, la neteja i el manteniment del producte s'ha de fer d'acord amb aquest manual d'instruccions. Apagueu i desconnecteu el producte abans de netejar-lo.
• Assegureu-vos que el ventilador no està col·locat a prop de cortines o altres objectes que es puguin enredar.
• Per la seguretat dels nens, mantingueu tot el material de l'embalatge (bosses de plàstic, caixes, poliestirè, etc.) fora del vostre abast.
• Es recomana que el muntatge daquest producte es dugui a terme entre 2 persones.
• Aquest producte està dissenyat per ser utilitzat a l'interior.

Instruccions sobre les piles

• La ingestió de piles pot provocar cremades, perforació de parts toves i la mort. Poden provocar cremades greus les dues hores següents a la ingesta.
• En cas d'ingerir piles, acudiu ràpidament al vostre centre mèdic més proper.
• No permeteu que els nens substitueixin piles sense la supervisió d'un adult.
• No desmunteu, obriu o destruiu les piles.
• Mantingueu les piles fora de l'abast dels nens. Mantingueu especialment les piles considerades petites fora de l'abast dels nens. En cas d'ingestió d'una pila, heu de cercar ràpidament assistència médica.
• No exposeu les piles a la calor o al foc. Eviteu lemmagatzematge a la llum directa del sol.
• No curtcircuiteu un element o una pila. No emmagatzemeu les piles o bateries de forma desordenada en una caixa o calaix on puguin curtcircuitar-se entre si o ser curtcircuitades per altres objectes metàllics.
• Tant les bateries com les piles poden presentar fugides en condicions extremes. En cas de fugida d'una cèllula, no permeteu que el líquid entri en contacte amb la pell o els ulls. Si el líquid entra en contacte amb la pell, renti's immediatament amb aigua i sabó. Si el líquid entra en contacte amb els ulls, renti'ls de forma immediata amb abundant aigua neta per un mínim de 10 minuts i busqui assistència médica. Utilitzeu guants per manejar la pila i llenceu-la immediatament d'acord amb la normativa local.
• Observeu les marques de positiu (+) i negatiu (-) a les piles i el comandament i assegureu-vos de la seva correcta utilització.

• No utilitzeu cap pila que no estigui dissenyada per utilitzar-la amb l'equip.

• No barregeu piles de diferent fabricació, capacitat, mida o l'ús de les piles per part dels nens ha de ser supervisat.

• Compri sempre les piles recomanades.
• Mantingueu les piles netes i seques. Netegeu els terminals de les piles amb un drap net i sec si s'embruten.
• Conserveu la documentació original del producte per a futures consultes.
• Sempre que sigui possible, traieu les piles quan no estigui en ús.

1. PIEZAS Y COMPONENTES

Fig. 1

1. Suport de muntatge
2. Comandament a distància
3. Eines per al muntatge
4. Aspes
5. Cos principal
6. Coberta decorativa
7. Placa aïllant

NOTA:

Els gràfics d'aquest manual són representacions esquemàtiques i potser no coincideixen exactament amb els del producte.

2. ABANS DE FER SERVIR

• Aquest aparell presenta un embalatge dissenyat per protegir-lo durant el transport. Traieu l'aparell de la caixa i traieu tot el material d'embalatge. Podeu desar la caixa original i altres elements de l'embalatge en un lloc segur per prevenir danys a l'aparell si necessiteu transportar-lo en el futur. Si voleu desfer-vos de l'embalatge original, assegureu-vos de reciclar tots els elements correctament.
• Assegureu-vos que totes les peces i els components estan inclosos i en bon estat. Si en faltés algun o no estigués en bon estat, contacteu de forma immediata amb el Servei d'Atenció Tècnica oficial de Cecotec.

Contingut de la caixa

• Cos del ventilador
• Comandament a distància
• Kit de muntatge
• Manual d'instruccions

No traieu el número de sèrie del producte, per poder mantenir una correcta traçabilitat del vostre equip en cas de sollicitar assistència.

3. MUNTATGE DEL PRODUCTE

Instruccions generals per al muntatge

• Per evitar lesions i danys personals, assegureu-vos que el lloc on s'installi el dispositiu permeti un espai lliure de 2,3 m de les aspes a terra i de 76 cm de les aspes a la paret oa qualsevol altre objecte. Fig. 2
• Assegureu-vos que lestructura de la vivenda suporta el pes total del ventilador.
• Aquest ventilador es pot installar tant en sostres normals com en sostres amb voltes o inclinats. La longitud de penja es pot augmentar utilitzant la vareta central més llarga.

Muntatge segons el tipus de sostre:

1. Sostre de fusta. Fig. 3
2. Sostre de ciment. Fig. 4

Per fer el muntatge d'aquest ventilador de sostre seguiu els passos següents (Fig. 3-8):

1. Seguiu les instruccions segons el tipus de sostre, per installar el suport de muntatge.
2. A continuació, cargoleu el cos principal al suport de muntatge com es mostra a la figura 5.
3. Agafi el receptor i realitzi les connexions eléctriques, aquestes connexions es fan mitjançant connectors ràpids. Un cop s'han realitzat les connexions. introduïu el receptor a l'interior de la part superior del cos principal. Seguiu les instruccions del cablatge que es mostren a la figura 6.
4. Un cop realitzades les connexions elèctriques, haurà d'installar la coberta embellidora com es mostra a la primera part de la figura 7, per a això haurà de cargolar-la al suport de muntatge.
5. Per començar a realitzar la installació de les aspes, haureu d'usar els cargols i les volanderes que se subministren al kit d'installació. Colloqueu l'aspa amb la part acabada en punta de manera que aquesta quedi a la part inferior. Alineeu l'aspa amb els forats que es troben a la part inferior del cos principal i introduïu els cargols. Repetiu aquest pas fins que totes les aspes quedin installades. Fig. 7
6. Per finalitzar, agafeu la coberta decorativa i enrosqueu-la com es mostra a la figura 8.

Advertència

Els cargols autorroscants es poden utilitzar únicament en sostres de fusta. En cas de realitzar la installació en sostres d'obra o bigues, utilizteu un trepant per fer forats i tacs o cargols d'expansió (no inclosos).

4. FUNCIONAMENT

Aparellament del comandament amb el ventilador

Premeu 5 segons al botó d'apagat fins que escolteu un xiulet.

Comandament a distància. Fig. 9

1. Botó d'apagat

2. Controls de la velocitat

3. Funció Hivern

4. Funció estiu
5. Brisa natural
6. Apagat brisa natural

7. Temporitzador

8. Utilitzeu els botons de velocitat per seleccionar el nivell de potència de l'aire.

9. Premeu el botó d'apagat per apagar el dispositiu.
10. Utilitzeu els botons del temporitzador per seleccionar el temps de funcionament del ventilador. El ventilador s'apagarà quan hagueu passat el temps seleccionat.
11. Premeu el botó de la llum per engegar o apagar el llum.
12. El comandament a distància funciona amb 2 piles de 1,5 V tipus 3AAA.

Funció Hivern

Premeu el botó 3, El ventilador farà circular l'aire de baix a dalt portant l'aire fred a la part alta de l'habitació.

Funció Estiu

Premeu el botó 4. El ventilador farà circular l'aire de dalt a baix portant l'aire fred a la part baixa de l'habitació.

Advertència

Inverteixi el sentit de gir amb el ventilador en marxa. Mantingueu premut el botó durant 3 segons aprox., sentireu un xiulet i les aspes deixaran de girar progressivament fins gairebé aturar-se. Transcorreguts uns segons, tornaran a girar en sentit invers.

Brisa natural

Activeu aquest mode des del botó correspondent del comandament a distància. El ventilador variarà progressivament el nivell de potència en cicles i proporcionarà una sensació d'aire fresc.

Advertisements:

• El comandament a distància utilitza una tecnologia de transmissió digital Wireless RF. Si tant el ventilador com el llum estan equipats amb un interruptor, enceneu el ventilador a velocitat màxima i enceneu el llum abans d'utilitzar el comandament a distància.
• Si no es pot controlar el ventilador o la llum a través del transmissor, comproveu que les piles del comandament a distància estan en bones condicions i fan bon contacte, que els elèctrodes positiu i negatiu estan a la posició correcta i que tenen suficient bateria.
• Si no es pot controlar el ventilador o la llum a través del transmissor, comproveu si hi ha productes amb control remot al voltant i comproveu si els botons del transmissor estan accionats. Productes amb un sistema de control remot similar poden causar interferències. Això no inclou els comandaments a distància infrarojos.

CATALÀ

• Pareu atenció a la tensió del producte. Un voltatge massa baix pot fer que el comandament a distància no funcioni. Les especificacions tècniques les podeu trobar en aquest manual.
• Si no utilitzeu el comandament a distància durant un temps, traieu les piles.

Canvi de les piles del comandament a distància

1. Obriu el compartiment de la pila.
2. Col · loqueu les piles al compartiment fixant-se en la polaritat.
3. Tanqueu el compartiment.

5. NETEJA I MANTENIMENT

• Assegureu-vos de desconnectar el ventilador abans de netejar-lo.
• No submergiu ni esquitxi cap de les parts del dispositiu amb aigua ni cap altre líquid.
• No utilitzeu dissolvents ni altres productes químics per netejar-lo.
• Utilitzeu un drap suau i humit per netejar la superfície del producte.

6. ESPECIFICACIONS TÈCNIQUES

Model: EnergySilence Aero 5400

Referència del producte: EU01_107150

Voltatge: 220-240 V \~

Frequència: 50-60 Hz

Potència: 40 W DC

T

Descripció	Símbol	Valor	Unitat
Cabal màxim del ventilador	F	170.6	m^3/min
Potència utilitzada pel ventilador	P	35.0	W
Valor de servei	SV	4.9	(m^3/min)/W
Consum delegia en mode despera	P_SB	0.4	W
Nivell de potència acústica del ventilador	L_WA	47	dB (A)
Velocitat màxima de l'aire	C	2.75	m/ seg
Norma de mesura del valor de servei	IEC 60879
Dades de contacte per obtenir informació	Cecotec Innovaciones SL.Av. Reis Catòlics, 60, 46910, Alfafar(València)

CATALÀ

El consum de potència en mode " standby " és de 0,4W usant per això les directrius de la norma EN 50564:2011 i dels reglaments europeus 1275/2008/EC i 801/2013/EC. Per això l'aparell es connecta a la xarxa elèctrica sense realitzar cap funció, esperant que s'activi aquest mode de " standby ".

Les especificacions tècniques poden canviar sense notificació prèvia per millorar la qualitat del producte.

Fabricat a Xina | Dissenyat a Espanya

7. RECICLATGE DAPARELLS ELÈCTRICS I ELECTRÒNICS

Aquest símbol indica que, d'acord amb les normatives aplicables, el producte i/o la bateria s'han de rebutjar de manera independent dels residus domèstics. Quan aquest producte arribi al final de la seva vida útil, hauràs d'extreure les piles/bateries/acumuladors i portar-lo a un punt de recollida designat per les autoritats locals.

Per obtenir informació detallada sobre la forma més adequada de rebutjar els aparells elèctrics i electrònics i/o les bateries corresponents, el consumidor

haurà de contactar amb les autoritats locals.

El compliment de les pautes anteriors ajudarà a protegir el medi ambient.

8. GARANTIA I SAT

Cecotec respondrà davant l'usuari o consumidor final de qualsevol manca de conformitat que hi hagi en el moment del lliurament del producte en els termes, condicions i terminis que estableix la normativa aplicable.

Es recomana que les reparacions es facin per personal especialitzat.

Si detecteu una incidència amb el producte o teniu alguna consulta, poseu-vos en contacte amb el Servei d'Assistència Tècnica oficial de Cecotec a través del número de telèfon [phone].

9. COPYRIGHT

Els drets de propietat intellectual sobre els textos del manual pertanyen a CECOTEC INNOVACIONES, SL Queden reservats tots els drets. El contingut d'aquesta publicació no podrà, ni en part ni íntegrament, reproduir-se, emmagatzemar-se en un sistema de recuperació, transmetre's o distribuir-se per cap mitjà (electrònic, mecànic, fotocòpia, enregistrament o similar) sense la prèvia autorització de CECOTEC INNOVACIONS, SL

10. DECLARACIÓ UE DE CONFORMITAT SIMPLIFICADA

Per la present, Cecotec Innovaciones declara que aquest producte compleix els requisits essencials i altres disposicions rellevants de les normatives aplicables a la Unió Europea. Aquest producte ha estat dissenyat, fabricat i provat amb el compliment dels estàndards de seguretat i qualitat requerits. El text complet de la Declaració de Conformitat de la UE es pot trobar a la següent adreça web: https://cecotec.es/es/information/declaration-of-conformity

Fig./Img./Abb./Afb./Rys.1
