59G088 - Мелница Graphite - Безплатно ръководство за потребителя

Тип продукт	Електрическа мелница (за подправки/кафе)
Марка	Graphite
Модел	59G088
Захранване	220-240 V ~ 50/60 Hz
Консумация на енергия	200 W
Капацитет	75 g (прибл.)
Материал	Неръждаеми стоманени остриета и прозрачен контейнер
Размери (Д x Ш x В)	15 x 10 x 20 cm (прибл.)
Нетно тегло	0.8 kg (прибл.)
Дължина на кабела	1.0 m (прибл.)
Тип на работа	Бутон с предпазно заключване
Предпазна функция	Защита от претоварване и предпазен ключ за капака
Почистване	Сваляща се купа за лесно изплакване; избършете корпуса с влажна кърпа
Поддръжка	Дръжте остриетата сухи и чисти; не изисква смазване
Наличност на резервни части	Сменяеми купи и остриета, налични в сервизни центрове
Включени аксесоари	Купа, капак и четка за почистване
Език на ръководството	Английски (EN)
Ремонтна услуга	Оторизирани сервизни центрове за електрически ремонти

Често задавани въпроси - 59G088 Graphite

Какъв е максималният капацитет на мелницата Graphite 59G088?

Мелницата има максимален капацитет от приблизително 75 g за сухи съставки като кафе на зърна или подправки.

Мога ли да меля мокри съставки в тази мелница?

Не, тази мелница е предназначена само за сухо смилане. Използването на мокри съставки може да повреди мотора и остриетата.

Как да почистя мелницата Graphite 59G088?

Изключете мелницата, отстранете купата и я измийте с топла сапунена вода. Избършете основния корпус с влажна кърпа. Не потапяйте корпуса на мотора във вода.

Мелницата спира да работи по време на употреба. Какво да направя?

Това може да се дължи на защита от претоварване. Оставете мелницата да се охлади за 10-15 минути преди да рестартирате. Също така проверете дали капакът е правилно заключен.

Мога ли да използвам мелницата непрекъснато за дълго време?

Препоръчително е да работите за макс. 30 секунди наведнъж, с 1-минутна почивка, за да предотвратите прегряване.

Каква е дължината на захранващия кабел?

Захранващият кабел е дълъг приблизително 1 метър.

Може ли купата за смилане да се мие в съдомиялна?

Да, купата е подходяща за съдомиялна (препоръчва се горната кошница). Въпреки това, ръчното миене е за предпочитане, за да се запазят остриетата.

Колко фино мога да смеля кафе на зърна?

Фиността на смилане зависи от времето на смилане. За еспресо, мелете за 20-25 секунди; за френска преса, 10-15 секунди.

Къде мога да намеря резервни части?

Сменяеми купи и остриета се предлагат в оторизирани сервизни центрове на Graphite. Проверете ръководството за данни за контакт.

Какви предпазни функции има тази мелница?

Мелницата включва предпазен ключ за капака, който предотвратява работата, ако капакът не е затворен, и защита от претоварване, която изключва мотора при прегряване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 59G088 Graphite

/Подписано от името на:/

/Semnat în numele:/

/Качествен представител на GRUPA TOPEX/

/Representant de calitate al GRUPA TOPEX/

a) Настоящият инструмент може да бъде използван като обикновен ъглошлайф, за шлайфане с шкурка, за шлайфане с телени четки и като режещ инструмент с абразивен диск. Трябва да спазвате всички указания за безопасност, инструкции, описания и данните, доставени заедно с електроинструмента. Неспазването на настоящите указания може да доведе до опасност от токов удар, пожар и/или тежки телесни повреди.
b) Този електроинструмент не може да се използва за полиране. Приложения на електроинструмента, различни от предназначението, могат да доведат до създаване на рискове и нараняване.
с) Не бива да използвате оборудване, което не е предвидено и препоръчвано от производителя за този инструмент. Фактът, че оборудването може да се монтира в електроинструмента, не е гаранция за безопасното използване.
d) Допустимата скорост на въртене на използвания работен накрайник не може да бъде по-ниска от посочената върху електроинструмента максимальна скорост на въртене. Въртящият се с по-висока от допустимата скорост работен накрайник може да се счупи и неговите части да отхвръкнат.
e) Външният диаметър и дебелината на работния накрайник трябва да съответстват на размерите на електроинструмента. Работен накрайник с неправилни размери не може да бъде правилно защитени или контролиран.
f) Работни накрайници с винтова вложка трябва точно да съответстват на резбата на шпиндела. В случай на работни накрайници, фиксирани с използване на фланец, диаметърът на отвора на работния накрайник трябва да бъде адаптиран към диаметър на фланеца. Работните накрайници, които не пасват точно към електроинструмента, работят неравномерно, прекалено вибрират и може да доведат до загуба на контрол над електроинструмента.
g) В никакъв случай не бива да използвате повредени работни накрайници. Преди всяко използване трябва да проверите оборудването, например абразивните режещи и шлайфащи дискове за пукнатини или отчупени елементи, прекомерно износване, телените четки за хлабави или счупени телчета. Ако изтървете електроинструмента или работния накрайник, трябва да ги проверите за евентуални повреди или да използвате друг, неповреден инструмент. След като сте проверили и монтирали работния накрайник, трябва да включите електроинструмент да работи една минута на най-високи обороти, като обърнете внимание операторът на инструмента и намиращите се в близост лица да са извън зоната на въртящия се работен накрайник. Повредени работни накрайници най-често се чупят по време на този тестов период.
h) Използвайте подходящи средства за лична защита. В зависимост от вида на извършваната работа трябва да носите защитна маска, защитаваща цялото лице, защита на очите или защитни очила. При необходимост използвайте противопрахова маска, защита на слуха, защитни ръкавици или специална престилка, предпазваща от хвърчащите малки частици от обработвания материал. Трябва да пазите очите от хвърчащите във въздуха чужди тела, отделящи се по време на работа. Противопраховата маска и защитата на дихателните пътища трябва да филтрират запрашения

въздух. Излагането на въздействието на шум през по- продължителен период може да доведе до загуба на слуха.

i) Внимавайте външни лица да бъдат на безопасно разстояние от работната зона на електроинструмента. Всеки, който се намира в близост до работация електроинструмент, трябва да носи лични предпазни средства. Отчупени частици от обработвания предмет или пукнати работни инструменти могат да отхвръкнат и да причинят нараняване дори и извън работната зона.

j) При извършване на работни дейности, при които работният инструмент би могъл да попадне на скрити електрически кабели или на собствения си захранващ кабел, трябва да държите инструмента само за изолираната повърхност на ръкохватките. При контакт на инструмента с кабел на захранващата мрежа може да се стигне до наличие на напрежение в металлите части на инструмента, което може да доведе до токов удар.

k) Захранвашият кабел трябва да се пази далеч от въртящите се работни накрайници. В случай на загуба на контрол върху електроинструмента мрежовият кабел може да бъде прерязан или захванат от работния накрайник, а дланта или цялата ръка на оператора може да попадне в зоната на въртящия се работен накрайник.

I) Никога не бива да поставяте електроинструмента, преди работният накрайник да е спрял напълно движението си. Въртящият се работен накрайник може да влезе в контакт с повърхността, върху която е поставен, поради което можете да загубите контрол върху електроинструмента.

m) Не бива да пренасяте електроинструмент с въртящ се работен накрайник. В случай на контакт с облеклото въртящият се работен накрайник може да захване облеклото и да се вреже в тялото на оператора на инструмента.

п) Трябва редовно да почиствате вентилационните отвори на електроинструмента. Вентилаторът на двигателя засмуква прах вътре в корпуса, а натрупването на метален прах може да причини електрическа опасност.

о) Не бива да използвате електроинструмента в близост до леснозапалими материали. Искрите могат да причинят запалването им.

р) Не бива да използвате инструменти, които трябва да се охлаждат с течности. Използването на вода или други течни охлаждащи средства може да доведе до токов удар.

Откат и съответни указания за безопасност

Откатът е внезапна реакция на електроинструмента при блокиране или закачване на въртящия се работен инструмент като режещ или шлайфащ диск, телена четка и т.н. Закачването или блокирането води до внезапно спиране на въртящия се работен накрайник. Вследствие на това електроинструментът ще отскочи в посока, противоположна на въртенето на работния накрайник.

Когато например режещият абразивен диск се блокира или заклини в обработвания предмет, ръбът на диска, влязъл в обработвания предмет, може да се счупи или да предизвика откат. В този случай движението на абразивния диск (към оператора или противоположно) зависи от посоката на движение на диска на мястото на блокиране. Освен това абразивните дискове могат също така да се счупят. Откатьт възниква в резултат на неправилно или грешно използване на електроинструмента. Той може да бъде избегнат чрез спазване на описаните по-долу съответни мерки за безопасност.

a) Трябва здраво да държите електроинструмента, а тялото и ръцете да бъдат в положение, позволяващо контрол на отката. Ако в състава на стандартното оборудване има допълнителна ръкохватка, винаги трябва да я използвате, за да имате възможно най-голям контрол върху отката или върху реактивния въртящ момент по време на старта. Операторът, обслужващ инструмента, може да овладее отката и реакционните сили чрез спазване на съответните мерки за безопасност.

b) Никога не бива да държите ръцете в близост до въртящите се работни накрайници. В резултат на откат работният накрайник може да нарани ръката.

с) Трябва да стоите извън зоната на обхват, в която би отскочил електроинструментът при откат. В резултат на отката електроинструментът отскача по посока, обратна на движението на абразивния диск на мястото на блокиране.

d) Особена внимателно трябва да обработвате ъгли, остри ръбове и др. Трябва да предотвратявате възможни отскачания или блокиране на работните накрайници. Въртящият се работен накрайник е много податлив на заклинване при обработката на ъгли, остри ръбове или при отскачане от повърхността. Това може да бъде причина за загуба на контрол или за откат.

e) Не бива да използвате дискове за дърво или назъбени дискове. Работни накрайници от този тип често предизвикват откат или загуба на контрол върху електроинструмента.

a) Трябва да използвате само абразивен режещ диск, предназначен за дадения електроинструмент и защита, предназначена за дадения диск. Абразивните дискове, които не са част от окомплектоването на дадения електроинструмент, не могат да бъдат правилно защитени и не са достатъчно безопасни.

b) Шлайфащите вдлъбнати дискове трябва да се монтират по такъв начин, че никаква тяхна част да не излиза извън ръба на защитата на диска. Неправилно монтиран шлайфащ диск, който излиза извън ръба на защитния капак, не може да бъде достатъчно защитен.

с) Защитата трябва да бъде добре прикрепена към електроинструмента така, че да гарантира най-висока степен на безопасност и да бъде така разположена, че откритата част на диска, обърната към оператора да бъде възможно най-малка. Защитният капак предпазва оператора от отчупени хвърчащи частици, случаен контакт с диска, както и от искри, които могат да доведат до запалване на облеклото.

d) Шлайфащите дискове трябва да се използват само съгласно тяхното предназначение. Никога не бива да шлайфате например със страничната повърхност на абразивния диск. Дисковите режещи ъглошлайфи са предназначени за отстраняване на материал с ръба на диска. Въздействието на страничните сили върху дисковете може да ги счупи.

e) За избран абразивен диск винаги трябва да се използва изправен закрепващ фланец с правилен размер и форма. Подходящите фланци подпират диска и с това намаляват опасността от счупването му. Фланците за режещи дискове могат да се различават от фланците, предназначени за други абразивни дискове.

f) Не бива да използвате изхабени абразивни дискове от по-големи електроинструменти. Абразивните дискове за по-големи електроинструменти не са проектирани за високи обороти, които са характерни за по-малките електроинструменти и затова могат лесно да се счупят.

Допълнителни подробни указания за безопасност за рязане с абразивен диск

a) Трябва да избягвате блокирането на режещия диск или прилагането на твърде голям натиск. Не бива да извършвате твърде дълбоки нарязвания. Претоварването на режещия диск повишава натоварването му и вероятността за заклинване или блокиране, а оттук и възможността за появата на откат или счупване на диска.

b) Трябва да избягвате зоната пред и зад въртящия се режещ диск. Преместването на режещия диск в обработвания предмет по посока отдалечаване от себе си при откат може да причини отскачане на електроинструмента с въртящия се режещ диск директно по посока на потребителя.

с) В случай на заклинване на режещия инструмент или прекъсване на работата трябва да изключите

електроинструмента и да изчакате, докато дискът напълно спре движението си. Никога не бива да опитвате за изваждате още движещ се режещ диск от мястото на рязане, тъй като това може да доведе от откат. Трябва да намерите и да отстраните причината за заклинването.

d) Не бива да включвате отново електроинструмента, докато дискът е в материала. Преди да продължите рязането, режещият диск трябва да достигне пълна скорост. В противен случай абразивният диск може да се блокира и да изскочи от обработвания предмет или да се стигне до откат.
e) Преди обработката на плочи или големи предмети те трябва да бъдат подпрени, за да се намали опасността от откат на диска поради заклинване. Големите предмети могат да се огънат под тежестта си. Обработваният предмет трябва да бъде подпрян от двете страни, както близо до линията на рязане, така и при ръба.
f) Запазете особено внимание при изрязването на отвори в стени или при работа в други зони с ограничена видимост. Задълбаващият се в материала диск може да причини откат на инструмента при контакт с газопроводни и водопроводни тръби, електрически кабели или други предмети.

Специални указания за безопасност при шлайфане с шкурка.

a) Не бива да използвате твърде големи листове шкурка. При избор на размера на шкурката трябва да се вземат предвид препоръките на производителя. Стърчащата извън шлайфащата плоча шкурка може да причини наранявания, както и да доведе до блокиране или скъсване на шкурката или до откат.
Специални указания за безопасност при полиране
a) Не допускайте до свободното въртене на висящи части или нишки на полиращия диск или неговите връзки за закрепване. Блокирайте или отрежете свободно висящите връзки за закрепване. Свободните и въртящи се връзки за закрепване могат да се заплетат в пръстите или да се закачат за обработвания предмет.

Специални указания за безопасност при работа с телени четки

а) Трябва да вземете предвид, че дори и при нормално използване може да се стигне до загуба на парченца телчета на четката. Не бива да претоварвате теловете чрез твърди силен натиск. Хвърчащите парченца тел могат лесно да пробият тънкото облекло и/или кожата.
b) Ако се препоръчва използване на защитен капак, трябва да предотвратите контакт на четката с капака.

Диаметърът на четките за чинии и тенджери може да се увеличи чрез силата на натиск и центробежните сили.

Допълнителни указания за безопасност

a) В инструментите, адаптирани за монтаж на абразивни дискове с винтов отвор, трябва да проверите, дали дължината на резбата на диска съответства на дължината на резбата на шпиндела.
b) Трябва да обезопасите обработвания предмет. Закрепването на обработвания предмет в закрепващо устройство или в менгеме е по-безопасно, отколкото да го държите с ръце.
с) Не бива да докосвате режещите и шлайфащи дискове преди да са се охладили.
d) В случай на използване на фланец с бърза връзка трябва да се уверите, че вътрешния фланец, монтиран върху шпиндела, е оборудван с неповреден гумен пръстен от тип o-ring. Също така трябва да се погрижите повърхностите на външния и вътрешния фланец да бъдат чисти.
e) Фланец с бърза връзка може да се използва само с шлайфащи и режещи дискове. Използвайте само изправни и правилно действащи фланци.
f) В случай на отпадане на напрежението в захранващата мрежа или след изваждане на щепсела от контакта при бутон за

включване на позиция "включен", преди повторно включване трябва да деблокирате бутона за включване и да го преместите в позиция "изключено".

ВНИМАНИЕ! Устройството е предназначено за работа вътре в помещенията.

Въпреки използването на безопасна по проект конструкция на устройството и използването на предпазни средства и допълнителни предпазни мерки, винаги съществува остатъчен риск от нараняване по време на работа.

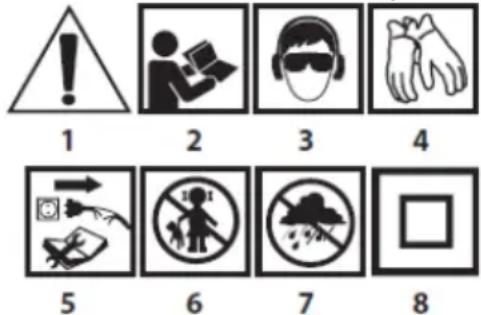

Обяснение на използваните пиктограми.

1. Внимание, употребете специални предпазни средства

2. Прочетете инструкция за обслужване, спазвайте предупрежденията и условията за безопасност, съдържащи се в нея!

3. Използвайте лични предпазни средства (предпазни очила, шумозаглушители)

4. Използвайте предпазни ръкавици

5. Изключете захранващия проводник преди да пристъпите към операции по обслужването или ремонта.

6. Да не се допускат деца до инструмента

7. Да се пази от дъжд

8. Втора класа на защитеност

Ъгловият шлайф е ръчен електроинструмент с изолация II класа. Устройството се задвижва от еднофазен колекторен двигател, чиято скорост на въртене се редуцира посредством зъбчата ъглова предавка. Той може да служи както за шлифоване, така и за рязане. Този вид електроинструмент е широко използван за отстраняване на всякакъв вид израстъци от повърхността на метални елементи, повърхностна обработка на заварки, рязане на тънкостенни тръби, както и неголеми метални елементи и др. При употребата на съответно оборудване ъглошлайфът може да бъде използван не само за рязане и шлифоване, но също така и за почистване, напр. на ръжда, бояджийски слоеве и др.

Областите на употреба това са широко разбираните ремонтни и конструкционни дейности, не само свързани с металите. Ђглошлайфът може да бъде използван за рязане и шлифоване на строителни материали, напр. тухли, павета, керамични плочки и др.

Устройството е предназначено изключително за работа на сухо, не служи за полиране.

Не бива да се използват електроинструментът за дейности извън неговото предназначение.

Употреба несъответстваща на предназначението.

• Не бива да се обработват материали, съдържащи азбест. Азбестът е канцерогенен.
• Да не се обработват материали, чиито прахове са леснозапалими или избухливи. По време на работа с електроинструмента се образуват искри, които могат да предизвикат подпалване на отделящите се изпарения.
• За шлифовъчни работи не бива да се използват дискове предназначени за рязане. Дисковете за рязане работят с челната повърхност и шлифоването със страничната повърхност на такъв диск може да предизвика неговото

повреждане, а това в последствие може да предизвика у оператора лични наранявания.

ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ

Представеното по-долу номериране се отнася за елементите на устройството, представени на графичните страници на настоящата инструкция.

1. Блокиращ бутон на шпиндела

2. Пусков бутон

3. Допълнителна ръкохватка

4. Капак на диска

5. Външен фланец

6. Вътрешен фланец

7. Лост (капак на диска)

* Може да има разлики между чертежа и изделието.

1. Капак на диска - 1 бр.

2. Специален ключ - 1 бр.

3. Допълнителна ръкохватка - 1 бр.

Допълнителната ръкохватка (3) се инсталира в един от отворите на главата на шлайфа. Препоръчва се използването на шлайфа с допълнителна ръкохватка. Ако се държи шлайфа по време на работа с двете ръце (използвайки също така допълнителната ръкохватка), съществува по-малък риск от докосване с ръка на въртящия се диск или четка, както и нараняване по време на рикошета.

Капакът на диска предпазва оператора от отломките, случайния контакт с работния инструмент или искрите.

Той трябва да бъде винаги монтиран, като се вземе предвид това, че неговата закриваща част да бъде насочена към оператора.

- Конструкцията за закрепване на капака на диска позволява извършването на безинструментално нагласяне на капака в оптималното положение.

- Да се разхлаби и отстрани лостът (10) на капака на диска (4).

- Да се обърне капакът на диска (4) в избраното положение.

- Да се блокира, сваляйки лоста (10).

Демонтажът и регулирането на капака на диска протичат в обратна последователност на неговия монтаж.

По време на операцията за смяна на работните инструменти трябва да се използват работни ръкавици.

Блокиращят бутон на шпиндела (1) служи изключително за блокиране на шпиндела на шлайфа по време на монтажа или демонтажа на работния инструмент. Не бива да се използва както бутон за спиране по времето, когато дискът се върти. В такъв случай може да се стигне до повреда на шлайфа или нараняването на неговия потребител.

МОНТАЖ НА ДИСКОВЕТЕ

При шлифовъчни или режещи дискове с дебелина под 3 mm, гайката на външния фланец (5) трябва да се завинти с плоската повърхност откъм диска (черт. В).

- Натиска се блокиращия бутон на шпиндела (1).

- Пъха се специален ключ (в комплекта) в отворите на външния фланец (5) (черт. А).

- Обръща се с ключа – разхлабва се и снема външния фланец (5).

- Слага се диска така, че да бъде допрян до повърхността на вътрешния фланец (6).

- Завинтва се външния фланец (5) и леко се затяга със специалния ключ.

Демонтажът на дисковете протича в последователност обратна на монтажа. По време на монтажа дискът трябва да бъде допрян към повърхността на вътрешния фланец (6) и центрично разположен на неговото струговане.

- Демонтира се предварително монтирания работен инструмент – ако е бил монтиран.

- Преди монтажа се снемат двата фланеца – вътрешния фланец

• и външния фланец (5).

- Завинтва се резбовата част на работния инструмент към шпиндела и леко се затяга.

Демонтажът на работните инструменти с резбов отвор протича в последователност обратна на монтажа.

Допуска се използването на ъглошлайф в предназначения за ъглошлайфове статив, при условие, че ще бъде монтиран съгласно инструкцията за монтажа на производителя на статива.

РАБОТА / НАСТРОЙКИ

Преди употребата на шлайфа трябва да се провери състоянието на абразивния диск. Да не се използват нащърбени, пукнати или повредени по друг начин абразивни дискове. Изхабеният диск или четка трябва преди употреба веднага да се смени с нови.

След приключване на работа обезателно трябва да се изключи шлайфа и да се изчака, докато работният инструмент изцяло спре да се върти. Едва тогава може да се остави шлайфа. Не бива да се опитвате да спрете въртящия се диск, като го допирате към обработвания материал.

- Никога не бива да претоварваме шлайфа. Масата на електроинструмента упражнява достатъчен натиск, позволяващо ефективно да се работи с инструмента. Претоварването и прекомерното натискане могат да предизвикат опасно пукване на работния инструмент.

- Ако шлайфмашината падне по време на работа, трябва непременно да се провери и евентуално смени работния инструмент в случай на констатиране на неговото повреждане или деформация.

- Никога не бива да удряме с работния инструмент по обработвания материал.

- Трябва да избягваме рикошети на диска и свалянето на материал с негова помощ, особено при обработката на покривни ребра, остри ръбове и др. (това може да предизвика загубата на контрол над електроинструмента и да доведе до рикошет).

- Никога не бива да използваме дискове предназначени за рязане на дървесина с дискови пили. Използването на такива дискове често предизвиква рикошет на електроинструмента, загуба на контрол над него и води до нараняване на тялото на оператора.

ВКЛЮЧВАНЕ / ИЗКЛЮЧВАНЕ

По време на включването и работата трябва да държим шлайфмашината с двете ръце.

- Да се натисне задната част на пусковия бутон (2).

- Да се премести пусковия бутон (2) напред - (в посока на главата) (черт. С).

- С цел постоянен режим на работа следва да натиснем предната част на пусковия бутон.

- Пусковият бутон ще бъде автоматично блокиран в позиция на постоянна работа.

- За да изключим устройството, трябва да натиснем задната част на пусковия бутон (2).

След включването на шлайфмашината трябва да почакаме известно време докато абразивният диск достигне максимальна скорост и едва тогава можем да започнем работа. По време на работата не бива да си служим с прекъсвача с цел включването или изключването на шлайфмашината. Прекъсвачът на шлайфмашината може да бъде обслужван само тогава, когато електроинструментът е отстранен от обработвания материал.

Устройството притежава прекъсвач с фадингова защита, което означава, че ако се стигне до внезапно прекъсване на напрежението в мрежата или бъде включен захранващия контакт с прекъсвач в положение „включен“, няма да бъде включено. В такъв случай трябва да се върне прекъсвача до положението „изключен“ и отново да се пусне устройството.

РЯЗАНЕ

• Рязането с ъглошлайф може да бъде извършвано само по права линия.
• Не бива да се реже материала, държейки го в ръка.
• Големите елементи трябва да се подпират и да се обърне внимание на това, опорните точки да се намират близо до линията на рязане и на края на материала. Разположеният стабилно материал няма да проявява тенденции към преместване по време на рязането.
• Малките елементи трябва да бъдат закрепени напр. в менгеме, посредством ръчни стиски и др. Материалът трябва да се закрепи така, че мястото на рязане да се намира близо до закрепващия елемент. Това ще осигури по- голяма прецизност на рязане.
• Не бива да се допускат вибрации или изхвърляния на режещия диск, понеже това ще влоши качеството на рязане и може дадоведе до счупване на режещия диск.
• По време на рязането не бива да се оказва страничен натиск върху режещия диск.
  • В зависимост от вида на рязания материал следва да се използва съответния режещи диск.
• При рязането на материала се препоръчва посоката на преместването да съответства на посоката на въртене на режещия диск.
  Дълбочината на рязането зависи от диаметъра на диска (черт. G).
• Трябва да се използват само дискове с номинални диаметри не по-големи от препоръчваните за дадения модел на шлайфа.
• При дълбоки рязания (напр. профили, строителни блокчета, тухли и др.) не бива да се допуска допирането на закрепващите фланци с обработвания материал.

Режещите дискове по време на работа достигат много високи температури – не бива да се докосват с незакрити части на тялото преди тяхното охлаждане.

ШЛИФОВАНЕ

При шлифовъчните работи може да се използват напр. шлифовъчни дискове, дискове във формата на тенджера, ламелни дискове, дискове с абразивни влакна, телени четки, еластични дискове за абразивна хартия и др. Всеки вид диск, както и обработван материал изискват съответна техника на работа и употребата на съответните средства за лична защита.

За шлифоване не бива да се използват дискове предназначени за рязане.

Шлифовъчните дискове са предназначени за отстраняване на материал посредством ръба на диска.

- Не бива да се шлифова посредством страничната повърхност на диска. Оптималният работен ъгъл за този вид дискове е 30° (черт. Н).

- Работите по шлифоването могат да бъдат извършвани само при използването на съответните за дадения вид материал шлифовъчни дискове.

При работа с ламелени дискове, дискове с абразивни влакна и еластични дискове за абразивна хартия, следва да се обърне внимание на съответния ъгъл на напиране (черт. I).

• Не бива да шлифова посредством цялата повърхност на диска.
• Този тип дискове намират приложение при обработката на плоски повърхности.

Телените четки са предназначени преди всичко за почистване на профили и трудно достъпни места. С тяхна помощ могат да се отстраняват от повърхността на материала напр. ръжда, бояджийски слоеве и др. (черт. К).

Трябва да се използват само такива работни инструменти, чиято допустима скорост на въртене е по-голяма или се равнява на максималната скорост на ъглошлайфа без претоварване.

Преди да пристъпим към каквито и да било дейности по инсталирането, регулирането, ремонтирането или обслужването, трябва да извадим щепсела на захранващия проводник от мрежовия контакт.

• Препоръчва се почистване на устройството непосредствено след всяка една употреба.
• За почистване не бива да се използва вода или други течности.
• Устройството да се почиства посредством сухо парче тъкан или да се продуха със сгъстен въздух под ниско налягане.
• Да не се използват каквито и да било почистващи средства или разтворители, тъй като те биха могли да повредят частите изработени от синтетични влакна.
• Редовно да се почистват вентилационните пролуки в корпуса на двигателя за да не се допусне до прекомерното нагряване на устройството.
• При повреда на захранващия проводник, трябва да се смени с проводник притежаващ същите параметри. Тази операция да се повери на квалифициран специалист или да се предаде устройството в сервиса.
• В случай на прекомерно искрене от колектора да се повери проверката на състоянието на въглеродните четки на двигателя на квалифицирано лице.
• Устройството винаги трябва да се съхранява в сухо и недостъпно за деца място.

СМЯНА НА ВЪГЛЕРОДНИТЕ ЧЕТКИ

Употребените (по-къси от 5 мм), изгорели или счупени въглеродни четки на двигателя следва веднага да бъдат подменени. Винаги се подменят едновременно двете въглеродни четки. Операцията по смяна на въглеродните четки препоръчваме да поверите на квалифицирано лице, използвайки оригинални части.

Всякакъв вид неизправности следва да бъдат отстранявани от оторизирания сервис на производителя.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

НОМИНАЛНИ ДАННИ

ЪГЛОШЛИНКА 59G088
Параметър	Стойност
Захранващо напрежение	230 V AC
Честота на захранването	50 Hz
Оценена сила	1600 W
Скорости на въртене на празен ход	11000/min
Диаметър на циферблата	125 mm
Вътрешен диаметър на диска	22,2 mm
Диаметър на шпиндела	M14
Клас на защита	II
Маса	2,65 kg
Година на производство	2021
59G088 означава както вида, така и обозначението на машината

Ниво на акустичното налягане	Lp_A = 96,9 dB(A) K = 3 dB(A)
Ниво на акустичната мощност	Lw_A = 107,9 dB(A) K = 3 dB(A)
Стойност на ускорение на вибрациите (основна дръжка)	a_h = 6,374 m/s^2 K = 1,5 m/s^2
Стойност на ускорение на вибрациите (помощна дръжка)	a_h = 8,775 m/s^2 K = 1,5 m/s^2

Информация относно шума и вибрациите

Нивото на шум, излъчван от устройството, се описва с: нивото на излъчваното звуково налягане LpA и нивото на звуковата мощност LwA (където К е несигурността на измерването). Вибрациите, излъчвани от устройството, се описват със стойността на вибрационното ускорение ah (където К е несигурността на измерването).

Нивата на излъчваното звуково налягане LpA, нивото на звуковата мощност LwA и ускорението на вибрациите ah, дадени в това ръководство, са измерени в съответствие с EN 60745-1. Посоченото ниво на вибрация ah може да се използва за сравнение на устройствата и за първоначална оценка на експозицията на вибрации.

Посоченото ниво на вибрации е представително само за основната употреба на устройството. Ако машината се използва за различни приложения или с различни работни инструменти, нивото на вибрации може да се промени. Повисокото ниво на вибрации ще бъде повлияно от неадекватна или твърде рядка поддръжка на устройството. Причините, посочени по-горе, могат да доведат до повишено излагане на вибрации през целия работен период.

За да прецените точно излагането на вибрации, помислете за периоди, когато оборудването е изключено или когато е включено, но не се използва. След като всички фактори бъдат внимателно оценени, общата експозиция на вибрации може да бъде значително по-ниска.

За да се предпази потребителят от вибрациите, трябва да се прилагат допълнителни мерки за безопасност, като: периодична поддръжка на устройството и работните инструменти, защита на подходящата температура на ръцете и правилна организация на работата.

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Електрически захранваните изделия не трябва да се изхвърлят с домашните отпадъци, а трябва да се предадат за оползотворяване в съответните заводи. Информация за оползотворяването може да бъде получена от продавача на изделието от местните власти. Негодното електрическо и електронно оборудване съдържа непасивни субстанции за естествената среда. Оборудването, неотдадено за рециклиране, представлява потенциална заплаха за околната среда и за здравето на хората.

* Запазва се правото за извършване на промени. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa със седалище във Варшава, ул. Погранична 2/4 (наричана по-нататьк : „Grupa Topex”) информира, че всякакви авторски права относно съдържанието на инструкция (наричана по-нататьк : „Инструкция”), включващи между другото нейния текст, поместените фотографии, схеми, чертежи, а също и нейните композиции, принадлежат изключително на Grupa Topex и подлежат на правна защита съгласно закона от 4 февраля 1994 година относно авторското право и сродните му права (еднороден текст в Държавен вестник 2006 № 90 поз. 631 с по-късните изменения). Копирането, преработването, публикуването, модифицирането с комерческа цел на цялата инструкция, както и на отделните й елементи без съгласието на Grupa Topex изразено в писмена форма, е строго забранено и може и може да доведе до привличането към гражданска и наказателна отговорност.

PRIJEVOD ORIGINALNIH UPUTE ZA UPOTREBU KUTNA BRUSILICA 59G088

POZOR: PRIJE POČETKA KORIŠTENJA ELEKTRIČNOG ALATA PAŽLJIVO PROČITAJTE DOTIČNE UPUTE I SPREMITE IH ZA DALJNJU PRIMJENU.
