РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IVR-L 65/24-2 Kärcher
Защита на околната среда 157
Аксесоари и резервни части..... 158
Комплект на доставката.... 158
Предпазни устройства 158
Приключване на работата.... 160
Транспортиране 160
Съхранение 161
Грижа и поддръжка 161
Помощ при повреди 161
Гаранция 161
Технически данни.... 162
Декларация за съответствие на ЕС 162
Общи указания
Преди първото използване на Вашия уред прочетете
настоящото оригинално ръководство за експлоатация, действайте съответно и го запазете за по-късна употреба или за следващия собственик.
- Преди първото пускане в експлоатация непременно прочетете указанията за безопасност № 5.956-249.0.
- При пренебрегване на ръководството за експлоатация и на указанията за безопасност могат да възникнат повреди по уреда и опасности за обслуживащото лице и за други хора.
- При транспортни дефекти незабавно информирайте търговеца.
Предназначение
⚠ПРЕДУПРЕЖДЕНИЕ
Вдишване на опасни за здравето прахове
Увреждане на здравето Не използвайте уреда за изсмукване на опасни за здравето прахове.
ВНИМАНИЕ
Късо съединение поради висока влажност на въздуха
Повреда на уреда
Използвайте уреда само във вътрешни помещения.
Уредът е предназначен за:
- изсмукване на съдържащи масло течности, смазочно-охлаждащи средства и трески.
- изсмукване на запалими течности (температура на възпламеняване над 55 °C).
- изсмукване на неексплозивни материали.
- изсмукване на прахове и груби замърсявания.
- промишлена употреба, напр. в складовите и производствени зони
- търговско-стопанска употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и помещения под наем.
Уредът не е предназначен за:
- изсмукване на фин прах.
- Изсмукване на запалими течности (въэпламеними, слабо възпламеними, силно възпламеними по смисъла на Директива 67/548/ЕИО за опасните вещества) (температура на възпламеняване над 55 °C), както и на смеси от запалими прахове и запалими течности.
Защита на околната среда
Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин.
Електрическите и електронните uredи съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат
изхвърляни заедно с битовите отпадъци.
Указания за съставни вещества (REACH)
Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH
Аксесоари и резервни части
Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.
Комплект на доставката
При разопаковане проверете съдържанието за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.
Предпазни устройства
Степени на опасност
⚠️ ОПАСНОСТ
- Указание за непосредствена опасност, която може да доведе до тежки телесни повреди или до смърт.
⚠ПРЕДУПРЕЖДЕНИЕ
- Указание за възможна опасна ситуация, която може да доведе до тежки телесни повреди или до смърт.
⚠ПРЕДПАЗЛИВОСТ
- Указание за възможна опасна ситуация, която може да доведе до леки телесни повреди.
ВНИМАНИЕ
- Указание за възможна опасна ситуация, която може да доведе до материални щети.
Указания за безопасност
⚠ПРЕДУПРЕЖДЕНИЕ
- Уредът не е подходящ за изсмукване на опасни за здравето прахове.
- Пазете уреда от дъжд. Не съхранявайте уреда на открито.
- Преди всяко пускане в експлоатация проверявайте дали са свързани проводниците за изравняване на потенциалите (заземителни проводници).
⚠ПРЕДПАЗЛИВОСТ
- След всяка употреба изключвайте уреда и изваждайте щепсела.
ВНИМАНИЕ
- Използвайте уреда само във вътрешни помещения.
- Опасност от прищипване! Носете ръкавици, когато сваляте или поставяте всмукателната глава, филтърния блок или събирателния съд.
- Опасност от повреда! Никога не извършвайте изсмукване без или с повреден филтър.
- Носете защитни обувки, когато обслужвате уреда.
- Придвижвайте уреда само със стъпкова скорост, а при движение по наклон — по двама, ако е необходимо.
- Когато сменяте принадлежности, внимавайте да не излиза прах.
Опасност от наранявания и повреди при засмукване на запалими материали, при късо съединение или други електрически повреди
Опасност от вдишване на вредни за здравето газове, опасност от токов удар, опасност поради изгаряния. При авария изключете уреда и извадете щепсела.
Електрическо свързване
Уредът може да се свързва само към електрически извод, който е бил изпълнен от електромонтажник съгласно IEC 60364. Присъединителни стойности — вж. Технически данни и типовата табелка. Употребата на удължителен кабел не е разрешена.
⚠️ ОПАСНОСТ
Опасност от електрически удар
Опасност за живота
Не повреждайте електрическите присъединителни кабели напр. чрез преминаване върху тях, притискане или опъване.
Предпазвайте кабелите от топлина, масло и остри ръбове.
Преди всяка употреба проверявайте мрежовия захранващ кабел на уреда. Не пускайте в експлоатация уред с повреден кабел. Възложете смяната на повредения кабел на електротехник.
Символи върху уреда
Маркировка за максимально допустимото ниво на напълване на течността
Вижте глава Проверка на индикацията за ниво на напълване.
Опасност от повреда на уреда
Изтичаща вода при превишаване на максимальното ниво на напълване на течността.
Изпразвайте уреда, преди да се достигне максимальното ниво на напълване на течността.
Описание на уреда
Вж. изображенията на страниците с графики
Фигура А
① Водещи колела със застопоряваща спирачка
② Маркировка за максимально ниво на напълване
③Изпускателен маркуч
④ Резервоар за течност
⑤Плъзгаща скоба
⑥ Отбивна пластина
⑦ Малка отбивна пластина
⑧Филтър
⑨Всмукателна глава
⑩ Извод за всмукателен маркуч
⑪ Прекъсвач на уреда
⑫ Блокировка на всмукателната глава
⑬ Мрежов захранващ кабел
⑭ Държач за принадлежности
Вж. изображенията на страниците с графики
- Приведете уреда в работно положение.
- При необходимост подсигурете уреда със застопоряващата спирачка.
- Уверете се, че всмукателната глава е поставена правилно.
- Пъхнете смукателния маркуч в извода за смукателен маркуч.
- Поставете желаната принадлежност на смукателния маркуч.
Фигура В
Експлоатация
Вж. изображенията на страниците с графики
- Включете мрежовия щепсел в контакта.
- Включете уреда от прекъсвача на уреда.
Фигура С
Указание
Експлоатация с един двигател
Задвижващите агрегати с два двигателя могат да работят и само с една турбина.
- Започнете процеса на изсмукване.

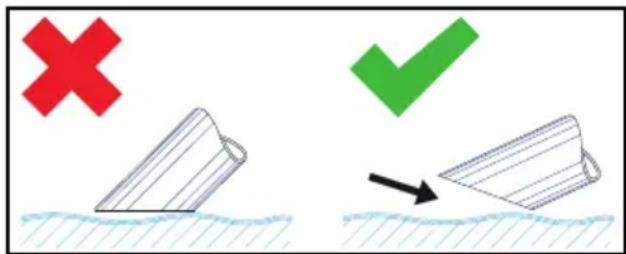

Процес на изсмукване
При изсмукването на течности потапяйте принадлежностите само до половината, за да се осигурява достатъчно въздух.
Проверка на индикацията за ниво на напълване
Вж. изображенията на страниците с графики
Фигура D
Указание
Червената маркировка на изпускателния маркуч показва максимально допустимото ниво на напълване.
ВНИМАНИЕ
Опасност от повреда на уреда
Преливане на резервоара за течност поради напълване за няколко секунди. При поемане на големи количества течности постоянно проверявайте нивото на напълване в резервоара за течност.
Изпразване на резервоара за течност
Вж. изображенията на страниците с графики
- Изключете уреда и го разделете от електрозахранването.
-
Придвижете уреда към приспособлението за изхвърляне на течности.
-
Изпразнете резервоара за течности:
а Отделете изпускателния маркуч от горния куплунг на маркуча.
b Дръжте изпускателния маркуч над подходящ събирателен съд и изпуснете съдържанието.
Фигура Е
- Изхвърлете или използвайте повторно съдържанието, както е установено в законовите разпоредби.
Почистване на резервоара за течности
Вж. изображенията на страниците с графики
Указание
Смазочно-охлаждащите средства на водна база могат да причинят бактериална инфекция. При отстраняването на отлагания носете подходящо защитно облекло.
- Изпразнете резервоара.
- Отстранете отлаганията в резервоара.
- Изхвърлете отлаганията като отпадък в съответствие с валидните разпоредби.
Сваляне на всмукателната глава
Вж. изображенията на страниците с графики
- Изключете уреда и го разделете от електрическата мрежа.
- Отворете блокировката за всмукателната глава. Фигура F
- Свалете всмукателната глава и я оставете настрани.
Приключване на работата
- Изключете уреда от прекъсвача Вкл./Изкл.
- Изпразнете и почистете резервоара за течности.
- Демонтирайте и при необходимост почистете и подсушете принадлежностите.
Указание
Изпразвайте прахосмукачката след всяка употреба. Оставете прахосмукачката да изсъхне при отворен резервоар.
Транспортиране
⚠ПРЕДПАЗЛИВОСТ
Несъблюдаване на теглото
Опасност от наранявания и повреди При транспортирането и съхранението съблюдавайте теглото на уреда.
- При транспортиране в превозни средства осигурявайте уреда срещу изплъзване и обръщане, като следвате валидните инструкции.
Съхранение
⚠ПРЕДПАЗЛИВОСТ
Несъблюдаване на теглото
Опасност от наранявания и повреди При транспортирането и съхранението съблюдавайте теглото на уреда.
- Съхранявайте уреда само във вътрешни помещения.
Грижа и поддръжка
- Периодично промивайте уреда и принадлежностите с подходяща течност и ги оставяйте да изсъхнат.
- За да избегнете бактериално замърсяване, не оставяйте течности в уреда.
- При по-продължителни паузи при експлоатация отваряйте капака, за да може да се изпарява остатъчната влага.
- При повреда сменете филтъра.
Смяна на филтъра
Вж. изображенията на страниците с графики
Фигура G
- Свалете всмукателната глава (вж. глава Сваляне на всмукателната глава).
- Развийте винтовото съединение на притискателните пръстени.
- Свалете малката отбивна пластина.
- Свалете филтъра и го сменете.
- Поставете новия филтър. При монтажа внимавайте филтърът да се поставя правилно.
- Поставете и затегнете притискателните пръстени.
Помощ при повреди
⚠️ ОПАСНОСТ
Опасност от нараняване
Опасност от самопроизволно стартиране на уреда и опасност от електрически удар Преди всякакви работи по уреда го изключвайте и изваждайте щепсела.
Възлагайте извършването на всички проверки и работи по електрически части на специалист.
Двигателят (смукателна турбина) не сработва
Липса на електрическо захранване
- Проверете контакта и предпазителя на електрозахранването.
- Проверете мрежовия захранващ кабел и щепсела на уреда.
Силата на всмукване отслабва
Дюзата, всмукателната тръба или всмукателният маркуч са запушени.
- Проверете дюзата, всмукателната тръба и всмукателния маркуч и при необходимост ги почистете.
Филтърът е замърсен.
- Почистете филтъра.
Изпразването на резервоара за течности продължава дълго
Изпускателният маркуч е прищипан или запушен.
- Проверете изпускателния маркуч и при необходимост го почистете.
Сервиз
Ако повредата не може да бъде отстранена, уредът трябва да бъде проверен от сервиса.
Гаранция
Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най- близкия оторизиран сервис, като представите касовата бележка. (Адрес, вж. задната страна) Допълнителна гаранционна информация (ако има такава) можете да намерите в страницата „Сервиз“ на местния уебсайт на Kärcher в раздел „Изтегляне“.
Технически данни
| IVR-L 65/24-2 с аксесоари | |||
| Електрическо свързване | |||
| Мрежово напрежение V 220-240 | |||
| Фаза ~ 1 | |||
| Мрежова честота Hz 50-60 | |||
| Тип защита I | |||
| Номинална мощност W 2400 | |||
| Предпазител (инертен) | A | 1 | 6 |
| Размери и тегла | |||
| Типично собствено тегло | kg | 47 | |
| Дължина х широчина х височина | mm | 718 x 526 x 1251 | |
| Условия на заобикалящата среда | |||
| Околна температура | °C | +40 | |
| Данни за мощността на уреда | |||
| Съдържание на резервоара | I | 65 | |
| Количество на въздуха | l/s | 2 x 74 | |
| Вакуум | kPa (mbar) | 23 (230) | |
| Номинален диаметър на смукателен маркуч | DN50 | ||
| Установени стойности съгласно EN 60335-2-69 | |||
| Стойност на вибрацията ръка-рамо | m/s ^2 | < 2,5 | |
| Неустойчивост K | m/s ^2 | 0,2 | |
| Ниво на звуково налягане L _pA | dB(A) | 67 | |
| Неустойчивост K _pA | dB(A) | 2 | |
| Мрежов захранващ кабел | |||
| Мрежов захранващ кабел H07BQ-F | mm ^2 | 3 x 1,5 | |
| Номер на част (EU) | 9.990-835.0 | ||
| Дължина на кабел | m | 10 | |
Запазваме си правото на технически промени.
Декларация за съответствие на ЕС
С настоящото декларираме, че продуктът, посочен по-долу, отговаря на съответните разпоредби на изброените директиви и регламенти. При несъгласувана с нас промяна на продукта тази декларация губи своята валидност. Продукт: Прахосмукачка за сухо почистване
Продукт: Прахосмукачка за мокро и сухо почистване
Тип: 9.990-xxx
Директиви и регламенти
2006/42/EO (+2009/127/EO)
2014/30/EC
2011/65/EC
Приложими хармонизирани стандарти
EN 55014-2: 2015
EN 55014-1: 2017 + A11: 2020
EN 60335-1
EN 60335-2-69
EN IEC 61000-3-2: 2019
EN 61000-3-3: 2013 + A1: 2019
EN 61000-3-11: 2000
EN 62233: 2008
EN IEC 63000: 2018
Име и адрес
Пълномощник по документацията:
A. Xaar
Kärcher Industrial Vacuuming GmbH
Подписващите лица действат от името и като пълномощници на управителния орган.
Kärcher Industrial Vacuuming GmbH
