Classic 4.62 SP-A - косачка за трева AL-KO - Безплатно ръководство за потребителя

Вид продукт	Бензинова самоходна косачка за трева
Марка	AL-KO
Модел	Classic 4.62 SP-A
Ширина на косене	46 см
Брой височини на косене	Няколко (централизирано или индивидуално регулиране)
Диапазон на височина на косене	Около 25-75 мм
Обем на контейнера за събиране	Около 60 л
Тип захранване	Бензин (препоръчва се безоловен)
Двигател	4-тактов, със стартер и загряване
Мощност на двигателя	Около 2,8 kW
Трансмисия	Задвижващи колела с Vario трансмисия (Speed Control)
Система за стартиране	Ръчно (дръжка) или електрическо (опция)
Съединител на ножа	Да (според модела)
Тегло	Около 30 кг
Размери (Д x Ш x В)	Около 140 x 55 x 100 см
Предпазни устройства	Предпазна щанга, дефлектор, спиране на двигателя при отпускане на щангата
Основни функции	Косене, мулчиране (опционален комплект), странично изхвърляне (опция)
Редовна поддръжка	Почистване след употреба, проверка на ножа, смяна на масло, въздушен филтър, свещ
Съхранение	Източете бензина, съхранявайте на сухо, сгънете кормилото за спестяване на място
Ремонтопригодност	Оригинални части, оторизиран сервизен център за ремонти
Гаранция	Законова, покрива материални и производствени дефекти (с изключение на износващи се части)

Често задавани въпроси - Classic 4.62 SP-A AL-KO

Как да стартирам косачката Classic 4.62 SP-A?

За ръчно стартиране поставете стартера на позиция 1, дръпнете предпазната щанга към кормилото и я задръжте, след това дръпнете бързо стартовото въже. За електрическо стартиране (опция) завъртете ключа за запалване. Вижте ръководството за експлоатация за подробности според вашия модел.

Как да регулирам височината на косене?

Височината на косене се регулира чрез централизиран или индивидуален механизъм. За централно регулиране задръжте бутона натиснат и натиснете или издърпайте дръжката. Уверете се, че всички колела са на една и съща позиция за равномерно косене.

Какъв тип бензин да използвам?

Използвайте обикновен безоловен бензин. Никога не зареждайте двигателя, докато работи или е горещ. Вижте препоръките на производителя на двигателя за точното количество.

Как да почистя косачката след употреба?

Почиствайте уреда след всяка употреба, като премахвате остатъците от трева. Никога не използвайте водна струя, тъй като влагата може да повреди запалването. Използвайте четка или суха кърпа.

Какво да направя, ако двигателят не стартира?

Проверете нивото на бензина, позицията на ръчката за газ, стартера, запалителната свещ и въздушния филтър. Уверете се, че ножът се върти свободно. За електрическо стартиране презаредете батерията, ако е необходимо.

Как да поддържам ножа за косене?

Проверявайте редовно ножа за повреди. Направете го да бъде наточен или сменен от оторизиран сервизен център. Небалансиран нож причинява необичайни вибрации.

Може ли да се използва косачката без контейнер за трева?

Да, при условие че дефлекторът е в добро състояние и функционира. Можете също да използвате опционален комплект за мулчиране за нарязване на тревата.

Как да прибера косачката за зимата?

Източете резервоара за бензин, почистете уреда, сгънете кормилото за да спестите място и го съхранявайте на сухо място, защитено от замръзване. Презаредете стартерната батерия, ако има такава.

Какво да направя, ако трансмисията не работи?

Проверете настройката на кабела Bowden. Ако е необходимо, предайте косачката на оторизиран сервиз. Уверете се, че колелата не са блокирани и че ремъкът не е дефектен.

Къде мога да намеря резервни части за тази косачка?

Използвайте изключително оригинални части AL-KO. Обърнете се към оторизиран сервизен център или вашия дилър. Списъкът на износващите се части се намира в ръководството за експлоатация.

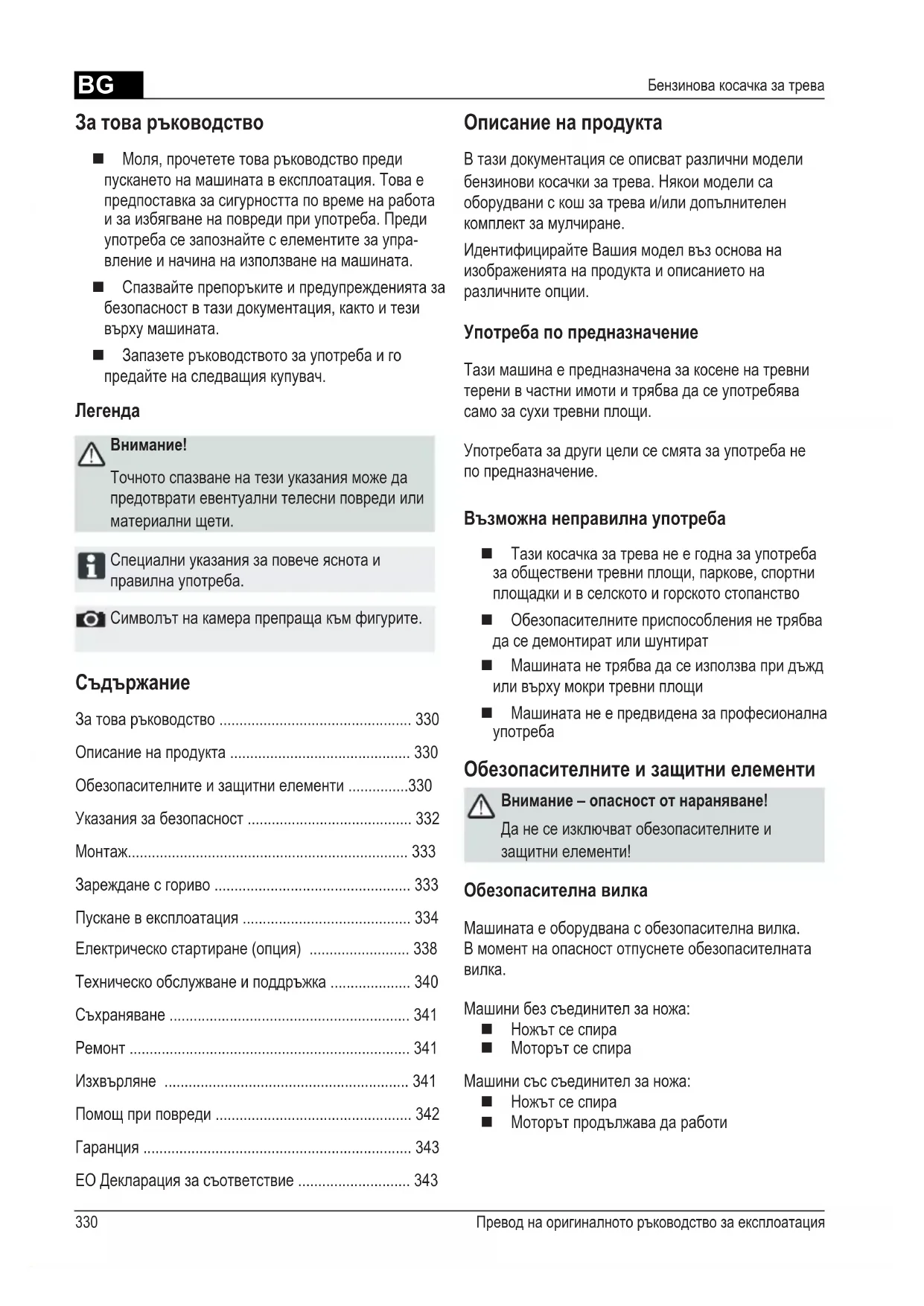

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Classic 4.62 SP-A AL-KO

BG: Ръководство за експлоатация .....330

RO: Instructiuni 344

■ Моля, прочетете това ръководство преди пускането на машината в експлоатация. Това е предпоставка за сигурността по време на работа и за избягване на повреди при употреба. Преди употреба се запознайте с елементите за управление и начина на използване на машината.
Спазвайте препоръките и предупрежденията за безопасност в тази документация, както и тези върху машината.
Запазете ръководството за употреба и го предайте на следващия купувач.

Легенда

Внимание!

Точното спазване на тези указания може да предотврати евентуални телесни повреди или материални щети.

Специални указания за повече яснота и правилна употреба.

Символът на камера препраща към фигурите.

Съдържание

За това ръководство 330

Обезопасителните и защитни елементи ......330

Указания за безопасност 332

Монтаж.... 333

Зареждане с гориво 333

Електрическо стартиране (опция) 338

Техническо обслужване и поддръжка 340

Съхраняване 341

Ремонт 341

Изхвърляне 341

Помощ при повреди 342

Гаранция 343

ЕО Декларация за съответствие 343

В тази документация се описват различни модели бензинови косачки за трева. Някои модели са оборудвани с кош за трева и/или допълнителен комплект за мулчиране.

Идентифицирайте Вашия модел въз основа на изображенията на продукта и описанието на различните опции.

Употреба по предназначение

Тази машина е предназначена за косене на тревни терени в частни имоти и трябва да се употребява само за сухи тревни площи.

Употребата за други цели се смята за употреба не по предназначение.

Възможна неправилна употреба

■ Тази косачка за трева не е годна за употреба за обществени тревни площи, паркове, спортни площадки и в селското и горското стопанство
■ Обезопасителните приспособления не трябва да се демонтират или шунтират
■ Машината не трябва да се използва при дъжд или върху мокри тревни площи
■ Машината не е предвидена за професионална употреба

Обезопасителните и защитни елементи

Внимание – опасност от нараняване!

Да не се изключват обезопасителните и защитни елементи!

Обезопасителна вилка

Машината е оборудвана с обезопасителна вилка. В момент на опасност отпуснете обезопасителната вилка.

Машини без съединител за ножа:

■ Ножът се спира
■ Моторът се спира

Машини със съединител за ножа:

■ Ножът се спира
■ Моторът продължава да работи

Отражателна клапа

Отражателната клапа предпазва от изхвърчащи части.

1 Стартерно въже 9 Регулиране височината на косене*
2 Старт, стоп* 10 Съединител за ножа*
3 Колесен механизъм* 11 Предавателен механизмъм "Варио"*
4 Обезопасителна вилка 12 Ръководство за експлоатация
5 Ергономично регулиране на височината* 13 Приспособление за изхвърляне*
6 Индикатор за нивото на напълване* 14 Затваряща клапа*
7 Отражателна клапа* 15 Комплект за мулчиране*
8 Кош за събиране на трева* * според модела

Символи върху машината

	Внимание!Бъдете особено предпазливи при работа.		Преди работи по режещиямеханизъм издърпайте щекерите назапалителните свещи.
	Преди да пуснете машината в експлоатация,прочетете инструкциите за употреба!		Освободете моторната спирачка.
	Трети лица да се държат на разстояние отопасната зона!		Включване на колесния механизмъм.
	Ръцете и краката да се държат далеч отрежещия механизмъм!		Дистанционно управление на газтаСтарт/Стоп.
	Стойте на разстояние от опасната зона.

Допълнителни символи при машини с електрическо стартиране

Внимание! Опасност от токов удар.

Дръжте захранващия кабел далеч от ножовете.

Винаги изключвайте машината от електрическата мрежа при работи по техническото обслужване или при наличие на повреден кабел.

Указания за безопасност

Внимание!

Използвайте машината само в изправно състояние в техническо отношение!

Внимание – опасност от нараняване!

Да не се изключват обезопасителните и защитни елементи!

Внимание – опасност от пожар!

Не дръжте заредена с гориво машина в сгради, където бензиновите изпарения могат да влязат в контакт с огън или искри!

Почиствайте областта около мотора, ауспуха, акумулаторната кутия и горивния резервоар от окосена трева, бензин и масло.

■ Трети лица да се държат на разстояние от опасната зона
Водачът на машината или ползвателят носят отговорност за злополуки с други хора или тяхната собственост
■ Деца или други лица, които не са запознати с ръководството за експлоатация, не трябва да ползват машината
Спазвайте местните разпоредби за минимално допустимата възраст на лицата, работещи с машината
■ Не използвайте машината под въздействие на алкохол, наркотици или медикаменти
■ Носете практично работно облекло

дълъг панталон
■ здрави обувки, които не се хлъзгат
антифони

■ При работа на склонове

винаги осигурявайте стабилна поза
винаги косете напречно на склона, никога нагоре или надолу

не косете на склонове с наклон повече от 20°
бъдете особено внимателни при обръщане

■ Работете само на достатъчна дневна светлина или на изкуствено осветление
■ Дръжте тялото, крайниците и облеклото далече от режещия механизмъм
Спазвайте местните разпоредби за времето, през което се позволява работа с машината
■ Не оставяйте готовата за работа машина без надзор
■ Косете само с наточен нож
Никога не използвайте машината с повредени защитни елементи/предпазни решетки
■ Никога не използвайте машината без напълно монтирани защитни елементи (напр.: отражателна клапа, кош за събиране на трева)
■ Преди всяка употреба проверявайте машината за повреди, сменяйте повредените части
■ Спрете мотора, изчакайте машината да спре и издърпайте щекерите на запалителните свещи

при отдалечаване от машината
след поява на повреди
■ преди освобождаване на блокировки
■ преди отстраняване на задръствания
■ след контакт с чужди тела
ако по уреда се появят повреди и необичай- ни вибрации

Преди да стартирате отново и да работите с косачката за трева, проверете за повреди по косачката и извършете необходимите ремонти.

■ Поставете щекерите на запалителните свещи и стартирайте мотора

■ след отстраняване на повреда (виж Таблица на повредите) и проверка на машината
■ след почистване на машината

■ Проверете старателно целия терен, който ще се коси и отстранете всички чужди тела
Бъдете особено внимателни при обръщане на косачката или при приближаване на косачката към себе си
■ Не косете през препятствия (напр. клони, корени на дървета)
■ Отстранявайте окосената трева само при спрял мотор

Изключвайте мотора/ножа, когато пресичате площи, извън площа за косене
Никога не повдигайте и не носете машината с работещ мотор
■ При зареждане с бензин или моторно масло не се хранете и не пийте
■ Не вдишвайте бензиновите изпарения
■ Придвижвайте уреда със скоростта на ходене
■ Преди употреба се уверете, че гайките, винтовете и болтовете са добре затегнати.

Монтаж

Спазвайте приложената инструкция за монтаж.

Внимание!

Използвайте машината само след пълно сглобяване.

Зареждане с гориво

Преди пускане в експлоатация трябва да заредите косачката за трева с гориво.

Бензинът и маслото са силно запалими!

Винаги спазвайте инструкцията за работа, предоставена от производителя на мотора.

Гориво-смазочни материали

	Бензин Моторно	масло
Вид обикновен	бензин/безоловенбензин	вижуказанията напроизводителяна мотора
Количество за пълнене	вижуказанията напроизводителяна мотора	около 0,6 l

Безопасност

Предупреждение!

Никога не оставяйте мотора да работи в затворени помещения. Опасност от отравяне!

Съхранявайте бензина и маслото само в предназначени за целта съдове
■ Наливайте или източвайте бензина и маслото само при студен мотор на открито
■ Не наливайте бензин или масло при работещ мотор
■ Не препълвайте резервоара (бензинът се разширява)
■ Не пушете по време на зареждане с гориво
■ Не отваряйте капачката на резервоара при работещ или загрят мотор
■ Сменяйте повредените резервоар или капачка

Винаги затваряйте здраво капачката на резервоара

■ При изтичане на бензин:

■ При изтичане на моторно масло:

не стартирайте мотора
■ попийте изтеклото моторно масло със свързващо вещество или парцал и го изхвърлете според правилата
почистете машината

Не изхвърляйте/изливайте старото масло

■ с отпадъците
■ в канала или на земята

Препоръчваме Ви да предадете старото отработено масло в затворен съд в център за рециклиране или сервис.

Наливане на бензин

1. Развийте капачката на резервоара и я оставете на чисто място.
2. Налейте бензин с фуния.
3. Затворете здраво и почистете отвора за пълнене на резервоара.

Наливане на моторно масло

1. Развийте капачката на отвора за наливане на масло и я оставете на чисто място.
2. Налейте масло с фуния.
3. Затворете здраво и почистете отвора за наливане на масло.

Машината не трябва да се използва с разхлабен, повреден или износен режещ механизъм или елементи за закрепване! Преди всяю пускане в експлоатация извършайте визуален контрол.

Символът на камера на следващите страници препраща към фигурите, страница 4–7.

Настройка на височината на косене

Внимание – опасност от нараняване!

Настройвайте виоочината на косене само при изключен мотор и спрял нож.

- Винаги настройвайте всички колела на вдна и

съща височина на косене.

- Настройката на височината на косене зависи от модела.

Централна настройка (1)

1. Дръжте натиснат бутона за централна настройка на височината (1/1).

За по-ниска трева натиснете надолу ръкохватката за централната настройка на височината (1/2)
За по-висока трева натиснете нагоре ръкохватката за централната настройка на височината (1/2)
■ Степента на централната настройка на височината се показва (1/3)

1. Отпуснете бутона в желаната виосчина на косене

1. Натиснете настрани и задръкте ръчката за освобождаване.

Бърза настройка на отделно колело

1. Натиснете настрани и задръжте ръчката за освобождаване,
2. Преместете ръчката наляво или надясно на желаната височина на косене,
3. Оставете ръчката да се фиксира.
4. Внимавайте всички колела да се фиксират в една и съща позиция.

Настройка на отделно колело (5)

1. Развийте болта на колелесто.
2. Пъхнете болта на колелото в отвора за желаната височина на косене.
3. Затегнете болта на колелото.
4. Внимавайте за одна и съща позиция на отвора при всички колела.

1. Поставете двата папеца в краищата на оста.
2. Поставете пръстите под корпуса на косачката.
3. Издърпайте оста с двата палеца от досегашния клеб за височината на косене.
4. Дръпнете оста с двата палеца пред желания жлеб за височината на косене и я оставете да ее фиксира.
5. Внимавайте всички колела да се фиксират в есна и съща позиция.

Косене с кош за събиране на трева

Внимание – опасност от нараняване!

Сваляйте и поставяйте коша за събиране на трева само при изключен мотор и спрял нож.

1. Повдигнете отракателната клапа и окачете ксша за събиране на трева в държачите (8)

Индикатор за нивото на напълване

Индикаторът за нивото на напълване се изтласова нагоре от въздушния поток при косенето (7a).

Когато кошът за събiranе на трева е пълен, индикаторът за нивото на напълване опира на коша (7b). Кошът за събiranе на трева трябва да се изпразни.

Изпразване на коша за събиране на трева

1. Повдигнете отражателната клапа.
2. Откачете коша за събиране на трева и го свалете назад (☐ 8).
3. Изпразнете коша за събиране на трева.
4. Пседигнете отражателната клапа и окачете отново коша за събиране на трева в държачите (18 B).

Косене без кош за събиране на трева

Внимание!

Без кош за събиране на трева косете само при функционираща торзионна пружина на отражателната клапа.

Благодарение на силата на натягане на пружината отражателната клапа припяга към корпуса на косачката за трева. По този начин окосената трева св изхвърпя назад.

Мулчиране с комплект за мулчиране (опция)

При мулчирането окосената трева не се събира, а остава върху трезната площ. Мулчирането предпазва почвата от изсъхване и я снабдява с хранителни вещества.

Най-добрите резултати се постигат чрез редовно подрязвана с около 2 см. Само млада трава с мека листна тъкан изнива бързо.

■ Височина на тревата преди мулнирането: Максимум 8 см
■ Височина на тревата след мулчирането: Минимум 4 см

При мулчирането се движете с пешеходна скорост, не се движете много бързо.

Използване на комплекта за мулчиране

Внимание – опасност от нараняване! Поставяйте или отстранявайте комплекта за мулчиране само при изключен мотор и спрял нож.

1. Свалете коша за събиране на трева ( 8).
2. Поведигнете отражателната клапа и поставете комплекта за мулчиране в канала за изхвърляне (19). Блокироаката трябва да се фиксира.

Ако комплектът за мулчиране не се фиксира, е възможно да се повредят комплектът за мулчиране и нокът.

Отстраняване на комплекта за мулчиране

1. Поведигнете отражателната клапа.
2. Освободете блокировката на комплекта за мулчиране (10/1).
3. Издърпайте комплекта за мулчиране ( 10/2).

Косене с изхвърляне настрани (опция)

Внимание – опасност от нараняване!

Сваляйте и поставяйте приспособлението за изхвърляне настрани само при изключен мотор и спряп нож.

Поставяне на приспособлението за изхвърляне настрани

1. Отстранете коша за събиране на треза и поставете комплекта за мупниране.
2. Отзорете капака на приспособлението за изхвърляне настрани и го задръжте (11/1).
3. Поставето канала за изхвърляне настрани (11/2).
4. Затворете бавно капака. Капакът предпазва канала за изхвърпяне настрани от изпадане.
5. Отворете капака на приспособлението за изхвърляне настрани и го задръите (☐ 11/1).
6. Отстранете приспособлението за изхвърляне настрани и затворето капака (11/2).

Отстраняване на приспособлението за изхвърляне настрани

Настройка на височината на дръжката (опция)

Настройка с бутони

1. Задръжте двата бутона на горната дръжка натиснати и настройте желаната позиция (12/1).

2. Отпуснете бутоните, за да се фиксира горната дръжка.

Настройка със затягане

1. Дръжте здраво дръжката и осаободете двете

Внимание – опасност от отравяне!

Внимание – опасност от нараняване!

При стартиране не накланяйте машината,

- Стартирайте мотора само при монтиран ножк (ножът служи за инерционна маса)

- При стартиране на запрят мотор НЕ използвайте въздушната клапа или бутона на запалителя

■ Не стартирайте машината, ако каналът за
извърляне не е покрит с някоя от следните части.
- юш за събiranе на трева
стражателна клапа
комплект за мулчиране
■ Задействайте пускателя с особено внимание, в
съответствие с указанията на производителя
■ Внимавайте краката да са на достатъчно
разстояние от режещия инструмент
■ Стартирайте машината в ниска трева

Символи върху машината:

Бъадушна клапа" Вкп. Изка.
Дистационно управление на газа" Старт Стоп
Дистационно управление на газа съадушна клапа"
Пред stabilен механила "Варио" Бързо Бавно

Ръчно стартиране

без дистанционно управление на газта, с въздушна клапа

Въздушна клапаВкл. Изкл.

1. Поставете въздушната клапа на позиция 1 (3/1).
2. Дръпнете обезопасителната вилка към горната дръжка и в задръжте 17) – обезопасителната вилка не се фиксира.
3. Издъопайте бързо стартерното въже и след това го оставете да се навие бавно обратно (18).
4. След загряване на мотора (около 15–20 секунди) поставете въадушната клапа на позиция 2 (13/2).

Моторът е с фиксирано подаване на газ. Регулиране на обсротите е невъзможно.

без дистанционно управление на газта, със запалител (16)

1. Натиснете 3 пъти бутона на запалителя, на интервал от около 2 сакунди (16). При температури под 10 °C натискайте бутона на запалителя 5 пъти.
2. Дръпнете сбезопасителната випка към горната дръжка и я задръжте (17) – обезопасителната випка на се фиксира.
3. Издърпайте бързо стартерното въже и след това го оставете да се навие бавно обратно (18).

Моторът е с фиксирано подаване на газ. Регулиране на оборотите е невъзможно.

без дистанционно управление на газта, без запалител/въздушна клапа
4. Дрълнете обезопасителната вилка към горната

Имоторът в с фиксирано подаване на газ. Регулиране на оборотите е невъзможно.

с дистанционно управление на газта, с въздушна клапа

Дистанционно управление на газта с въздушна клапа

1. Поставете поста за газта на позиция (140).
2. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (17) – обезопасителната вилка не се фиксира.
3. Издърпайте бързо стартерното въже и след това го оставсте да се навис бавно обратно (18).
4. След загряване на мотора (около 15–20 секунди) поставете поста за газта на позиция между 🚫 и 🏻 (194/2).

с дистанционно управление на газта, без запалител/въздушна клапа

1. Поставете лоста за газта на постиция ₱2001).
2. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (17) – обезопасителната вилка не се фиксира.
3. Издърпайте бързо стартерното въже и след това го оставете да се наше бавно обратно (18).
4. След загряване на мотора (около 15–20 секунди) поставете поста за газта на позиция между 📍 и 📞 (к200).

с дистанционно управление на газта, със запалител (16)

1. Поставесто лоста за газта на позиция (2001).
2. Натиснете 3 пъти бутона на запалителя, на интервал от около 2 секунди (16). При температури под 10 °C натискайте бутона на запалителя 5 пъти.
3. Дрыгнете обезопасителната вилка към горната дръжка и я задръжте (17) – обезопасителната вилка не се фиксира.
4. Изърпайте бърза стартеркото въже и след тева го оставете да се навие бавно обратно (18).
5. Щом заработи двигателят, поставете лоста за гаата за желаните обороти на мотора в позиция между 📄 и 📂-20

Електрическо стартиране без запалител/ въздушна клапа (15)

1. Поставете лоста за газта на позиция „СТАРТ“ (15/1).
2. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (№ 17) – обезопасителната вилка не се фиксира.
3. Завъртете контактния ключ в контактната ключалка докрай надясно (19).
4. Шом заработи двигателят, отпуснете контактния ключ (връща се на позиция ,0°).
5. Поставете лоста за газта в съответствие с желаните обороти на мотора в позиция между 🏻 и 📄1502.

Електрическо стартиране (опция)

Електрическо стартиране със запалител (196)

1. Поставете лоста за газта на позиция „СТАРТ“ (15/1).
2. Натискнете 3 пъти бутона на запалителя, на интервал от около 2 секунди (16). При температури под 10 °C натискайте бутона на запалителя 5 пъти.
3. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (17) – обезопасителната вилка не се фиксира.
4. Завъртете контактния ключ в контактната ключалка докрай надясно (19).
5. Щом заработи двигателят, отпуснете контактния ключ (връща се на позиция „0“).

Съединител за ножа (опция)

Със съединителя за ножа нокът може да се включва и изключва, докато моторът работи.

Включване на ножа

1. Дръпнете обезпасителната вилка към горната дръжка и я задръжте (17) - Обезпасителната вилка не се фиксира.
2. Отдалечете лоста на съединителя от корпуса (21/1)
3. Ножът се включава.

Изключване на ножа

Изключване на мотора

Машина без съединител за ножа

1. Поставете поста за газта на позиция (190/2)

2. Отпуснете обезопасителната вилка ( 25).

3. Моторът изключва.

Внимание – опасно нараняване от порязване! Моторът може да работи по инерция. След изключвано ос уверявайте, че моторът е спряп.

Машина със съединител за ножа

Съединител за ножа Вкл. Изкл.

1. Отпуснете обезопасителната вилка ( 10).

2. Поставете поста за газта на позиция (© 2012)

- Моторът изключва.

Внимание – опасно нараняване от порязване! Моторът може да работи по инерция. След изключване се уверявайте, че моторът е спряп.

Колесен механизмъм (опция) 📄2

Внимание!

Включвайте предавателния механизмам само при работец мотор.

Включване на колесния механизмъм

1. Натиснете вилката за превключване на предавателния механизмъм към горната дръжка и я задръжте (22) – вилката за превключване на предавателния механизмъм не се фиксира.
2. Копесният механизмъм се випкучва.

Изключване на колесния механизмъм

1. Отпуснете вилката за превключване на предавателния механизмъм (24).
2. Колесният механизмъм се изключва.

Предавателен механизмъм "Варио" (Speed Control) (опция)

Предавателенмеханизъм"Варио"Бър Oslo Бавно

С предавателния механизъм "Варио" скоростта на движение на косачката за трева може да се променя плавно.

Внимание!

Задействайте поста само при работещ мотор. Включване при спрял мотор може да повреди задвижващия механизм.

■ За по-висока скорост дръпнете пост (23) в посока (23/2)

■ За по-ниска скорост дръпнете лосіт (23) в посока (23/1)

Винапи съобразявайте скоростта с актуалното състояние на терена и тревната площ.

Техническо обслужване и поддръжка

Внимание – опасност от нараняване!

- Преди всички работы по техническото обслужване и поддръжхата винаги изключвайте мотора и издърпвайте щекерите на запалителните свещи.

- Моторът може да работи по инерция. След изключване се уверявайте, че моторът е спряп.

- При работи по техническото обслужване и поддръжката на ножа използвайте работни ръкавици!

■ Редовно проверявайте функционирането и износването на коша за събиране на трева
■ Почиствайте машината след всяка употреба
■ Не пръскайте машината с вода. Проникващата вода може да доведе до повреди (запалителна система, карбуратор)
■ Проверявайте редовно ножа за повреди
■ Винапи сменяйте повредените шумозаглушителя

Зареждане на акумулаторната батерия на стартера (опция)

Акумулаторната батерия на стартера не се нуждае от поддръжка и обикновено се зарежда от косачката. По изключение акумулаторната батерия трябва да се зареди от потребителя:

■ преди първото пускане в експлсатация на косачката
■ в случаите, когато има разреждане, преди зимната пауза или при продължителни престом (> 6 месеца)

Зареждане:

1. Извадете зарядното устройство от кутията на батерията.
2. Разкачете кабела на батерията от кабела на мотора (28).
3. Свържете кабела на батерията с кабела на зарядното устройство (29).
4. Включете зарядното устройство към електрическата мрежа. Напрежението на електрическата мрежа трябва да съответства на работното напрежение на зарядното устройство.

Необходимото време за зареждане е около 36 часа. Използаайте само доставеното с машината оригинално зарядно устройство.

Накланяне на косачката

В зависимост от производителя на мотора трябва:

■ karбураторът/въздушният филтър да сочат нагоре (26)
■ запалителните свещи да сочат нагор (27)

Спазвайте инструкцията за работа на производителя на мотора!

Внимание!

• Зареждайтв батерията на стартера само в сухи, добре проветрени помещения.
• Не пускайте косачката за трева по време на зареждането.

Допълнително наточване/смяна на ножа

■ Тълите или поаредени нокове трябва да се наточват/сменят само от сераиз или оторизирана специализирана фирма
■ Лотельнанов ватмандра шахда тябаз на са

Поддръжка на мотора

Смяна на моторното масло

1. За събиране на маслото подгответе подходящ съд.
2. Източвайте или изсмуквайте напълно маслото през отвора за наливане на масло.

Изхвърляйте употребеното масло съгласно изискванията за опазване на околната среда! Препоръчваме Ви да предадете старото отработено масло в затворен съд в център за рециклиране или в сервис.

Не изхвърляйте/изливайте старото масло

▪ с отпадъците
▪ в канализацията
▪ на земята

Смяна на въздушния филтър

■ Спазвайте указанията на производителя на мотора.

Смяна на запалителна свещ

■ Спазвайте указанията на производителя на мотора.

Колесен механизмъм (опция)

Регулиране на жилото

Ако при работещ мотор колесният механизмъм не може да се включва или изключва, съответното жило трябва да се регулира допълнително.

Внимание!

Регулирайте жилото само при изключен мотор.

1. Въртете регулирация елемент на жилото по посока на стрелката (☐ 30).
2. За проверка на настройката стартирайте мотора и включете колесния механизм.
3. Ако колесният механизмъм не функционира отново, косачката трябва да се занесе в сервис или оторизирана специализирана фирма.

Смазване на водещото зъбно колело

- От време на време смазвайте с маслен спрей водещото зъбно колело на вала на предавателния механизмъм

Колесният механизмъм не се нуждае от поддръжка.

Съхраняване

Внимание – опасност от експлозия!

Не съхранявайте машината в близост до открит огън или до източници на топлина.

■ Оставяйте мотора да изстине
■ За компактно съхранение сгъвайте горната дръжка (31, 32)
Съхранявайте машината на сухо и недостъпно за деца и външни лица място
■ Съхранявайте батерията на стартера на защитено от замръзване място
- От време на време зареждайте допълнително батерията на стартера
Изпразвайте горивния резервоар
Издърпвайте щекерите на запалителните свещи

Ремонт

Ремонтните работи трябва да се извършват само от сервис или оторизирана специализирана фирма.

Изхвърляне

Излезлите от употреба машини, течащите или повредени батерии на стартера да не се изхвърлят с битовите отпадъци!

Опаковката, машината и аксесоарите са произведени от подлежащи на рециклиране материали и трябва да се изхвърлят като такива.

Помощ при повреди

Внимание!

Ножът и валът на мотора не трябва да се регулират.

Повреда Решение
Моторът не пали▪ Заредете	бензин▪ Поставете лоста за газта на "Старт"▪ Включете въздушната клапа▪ Издърпайте дръжката на моторната спирачка нагоре към горната дръжка▪ Проверете състоянието на запалителните свещи, при нужда ги сменете▪ Почистете въздушния филтър▪ Развъртете на празен ход ножа▪ Заредете батерията на стартера▪ Стартирайте косачката върху окосена площ
Мощността на мотора намалява	▪ Коригирайте височината на косене▪ Наточете допълнително/сменете ножа▪ Почистете изхвърлящия канал/корпуса▪ Почистете въздушния филтър▪ Понижете скоростта на работа
Неравномерно косене▪ Наточете допълнително/сменете ножа▪ Коригирайте височината на косене
Кошът за трева не се напълва достатьчно	▪ Коригирайте височината на косене▪ Оставете тревата да изсъхне▪ Наточете допълнително/сменете ножа▪ Почистете решетката на коша за събиране на трева▪ Почистете изхвърлящия канал/корпуса
Колесният механизъм не функционира	▪ Настройте жилото▪ Дефектен клинов ремък▪ Обърнете се към сервизна работилница▪ Замърсяване в колесния механизмъм, отстранете зъбния ремък и предавателния механизмъм▪ На празен ход смажете с маслен спрей (водещото зъбно колело на вала на предавателния механизмъм)
Колелата не се въртят при включен предавателен механизмъм	▪ Затегнете болтовете на колелата▪ Дефектна главина на колелото▪ Дефектен клинов ремък▪ Обърнете се към сервизна работилница
Машината вибрира необичайно силно	▪ Проверете ножа на косачката

При повреди, които не се посочени в тази таблица или които не можете да отстраните сами, се обърнете към съответния наш сервис.

■ Проверка от специалист е необходима винаги:

при сбльсък с препятствие
при внезапно спиране на мотора
при повреди на предавателния механизмъм
при дефектен клинов ремък
при изкривяване на ножа
при изкривяване на моторния вал

ЕО Декларация за съответствие

■ виж Ръководство за монтаж

Гаранция

Евентуалните повреди на машината вследствие на дефектни материали или производствени грешки се отстраняват от нас по избор чрез ремонт или подмяна в рамките на законния давностен срок за предявяване на искове за отстраняване на недостатьци. Давностният срок се определя според законодателството на страната, в която е закупена машината.

Нашето съгласие за поемане на гаранция важи само при:

■ компетентна работа с машината
■ спазване на инструкцията за работа
■ използване на оригинални резервни части

Гаранцията не важи при:

■ опити за ремонт на машината
■ технически изменения по машината
■ употреба не по предназначени(капр. за професионални цели или комунални нужди)

Гаранцията не покрива:

■ повреди на боята, които са резултат на нормално износване

■ бързоизносващи се части, обозначени в картата на резервните части с рамка XXX XXX (X)
■ двигатели с вътрешно горене – за тях важат отделни гаранционни условия, определени от съответния производител на двигателя

При възникване на гаранционно събитие се обърнете с настоящата гаранция и касова бележка към Вашия дилър или най-близкия оторизиран сервис. Това съгласие за поемане на гаранция не изключва законните претенции на купувача спрямо продавача за отстраняване на недостатъци.

Despre acest manual

■ При работа на коси терени
