SC 55W - Трион HILTI - Безплатно ръководство за потребителя

Тип продукт	Циркулярен трион
Марка	Hilti
Модел	SC 55W
Диаметър на острието	160 до 165 mm
Дебелина на острието	1,1 до 1,5 mm
Отвор за закрепване на острието	20 mm
Максимална дълбочина на рязане при 0°	55 mm
Максимална дълбочина на рязане при 45°	41 mm
Максимална дълбочина на рязане при 50°	37 mm
Скорост на въртене на празен ход	5 500 об/мин
Тегло (малка основа)	4,5 kg
Тегло (голяма основа)	4,7 kg
Захранване	Мрежа (номинално напрежение на табелката)
Клас на защита	II (двойна изолация)
Ниво на акустична мощност	101 dB(A)
Ниво на звуково налягане	90 dB(A)
Капацитет на рязане под ъгъл	0° до 50°
Основни функции	Успореден водач, направляваща шина, отвеждане на стружки, LED осветление
Безопасност	Люлеещ се защитен капак, предпазване от случайно пускане, блокиране на шпиндела
Поддръжка и почистване	Редовно почистване на вентилационните отвори и канала за стружки, проверка на капака
Резервни части и ремонтопригодност	Оригинални резервни части Hilti, ремонт от сервиз Hilti
Обща информация	Фабрична гаранция, рециклиране чрез връщане при Hilti

Често задавани въпроси - SC 55W HILTI

Как да сменя острието на триона?

Изключете уреда от електрическата мрежа, използвайте ключа за шестостенен винт, натиснете бутона за блокиране на шпиндела, развийте затягащия винт в посоката на стрелката, извадете винта и фланеца, отворете люлеещия се защитен капак и извадете острието. Монтирайте новото острие, като спазвате посоката на въртене.

Как да настроя дълбочината на рязане?

Изключете уреда, разхлабете лоста за заключване на настройката на дълбочината, повдигнете триона на ножица, за да регулирате дълбочината (показана на скалата), след което затегнете лоста. За чист разрез дълбочината трябва да надвишава дебелината на материала с 2 mm.

Как да използвам направляващата шина?

Закрепете направляващата шина със скоби. Поставете триона в адаптера за шина (малка основа) или директно върху шината (голяма основа). Използвайте маркировките на жлеба (0° за прави срезове, 1°-50° за ъгли). Отворете ръчно капака, ако ъгълът е между 20° и 50°.

Кои са основните предпазни мерки за безопасност?

Прочетете напълно ръководството за употреба. Винаги носете защитни средства (очила, маска, защита на слуха). Дръжте триона с две ръце, не поставяйте ръце под детайла, проверявайте долния капак преди всяка употреба и никога не форсирайте инструмента.

Какво да направя, ако трионът не стартира?

Проверете електрическото захранване (контакт, кабел). Ако кабелът или щепселът са повредени, сменете ги от електротехник. Ако превключвателят е дефектен или четките са износени, поверете ремонта на сервиз Hilti.

Как да почистя канала за отвеждане на стружки?

Изключете уреда и демонтирайте острието на триона. Почистете канала за стружки със суха четка. Монтирайте отново острието и проверете правилното функциониране на подвижните части.

Как да настроя ъгъла на рязане?

Изключете уреда, разхлабете лоста за заключване на настройката на ъгъла, наклонете основата до желания ъгъл (стойност на скалата), след което затегнете лоста. Диапазонът на ъгъла е от 0° до 50°.

Кои остриета са съвместими?

Използвайте само остриета, отговарящи на стандарт EN 847-1, с диаметър 160 до 165 mm, дебелина 1,1 до 1,5 mm, с отвор за закрепване от 20 mm. Не използвайте остриета от стомана HSS или шлифовъчни дискове.

Как да поддържам люлеещия се защитен капак?

Преди всяка употреба проверявайте, че се движи свободно и се затваря моментално. Почиствайте го със суха четка. Ако пружината не работи правилно, оставете триона за ревизия от сервиз Hilti.

Къде да намеря резервни части?

Използвайте изключително оригинални резервни части и консумативи Hilti. Можете да ги закупите в магазин на Hilti или на уебсайта www.hilti.group. За ремонти се свържете с отдела за следпродажбено обслужване на Hilti.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SC 55W HILTI

bg Оригинално Ръководство за експлоатация 129

ro Manual de utilizare original 141

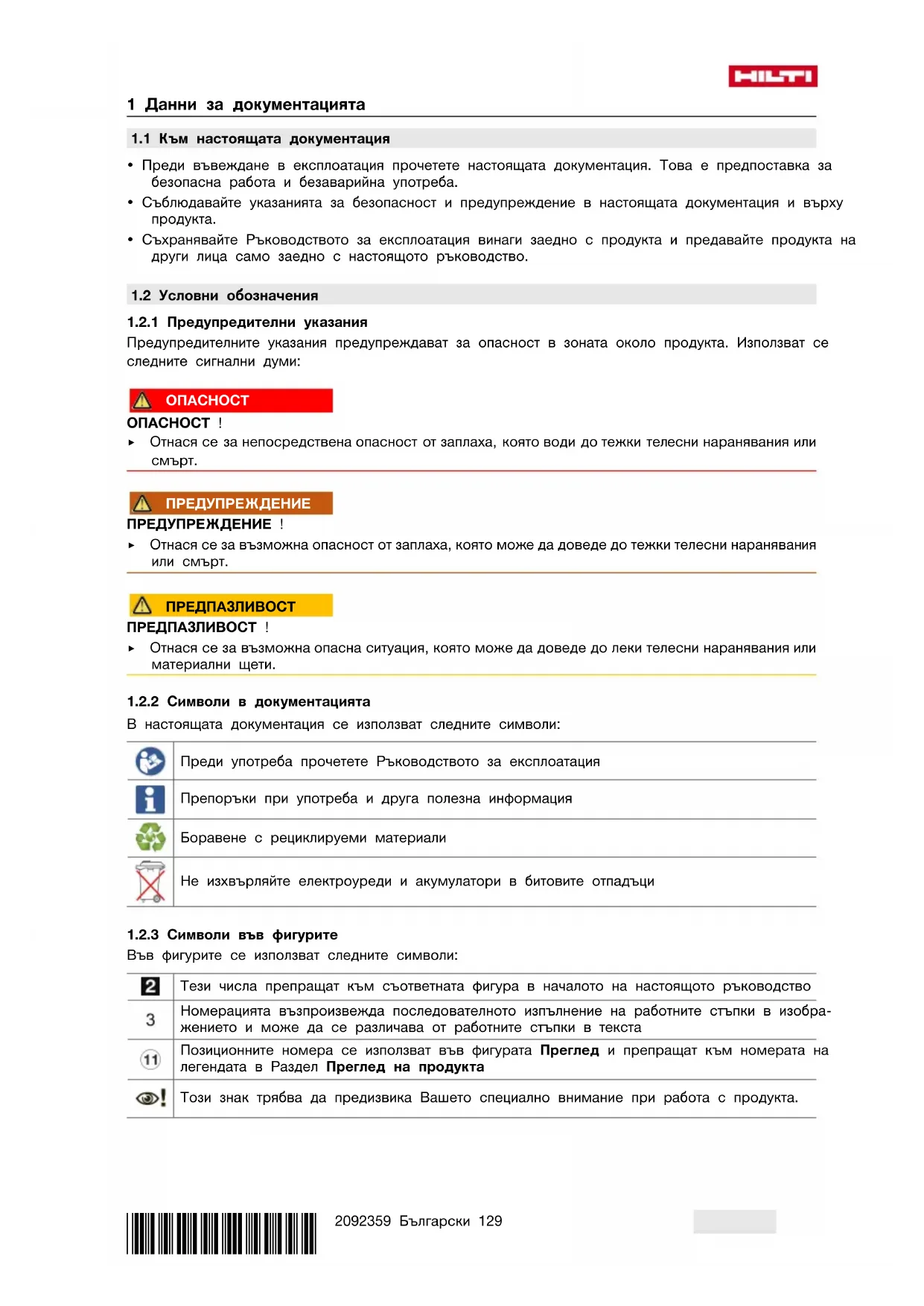

1 Данни за документацията

1.1 Към настоящата документация

• Преди въвеждане в експлоатация прочетете настоящата документация. Това е предоставка за безопасна работа и безаварийна употреба.
• Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта.
• Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други лица само заедно с настоящото ръководство.

1.2.1 Предупредителни указания

Предупредителните указания предупреждават за опасност в зоната около продукта. Използват се следните сигнални думи:

ОПАСНОСТ

ОПАСНОСТ !

Отнася се за непосредствена опасност от заплаха, която води до тежки телесни наранявания или смърт.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ !

Отнася се за възможна опасност от заплаха, която може да доведе до тежки телесни наранявания или смърт.

ПРЕДПАЗЛИВОСТ

ПРЕДПАЗЛИВОСТ !

Отнася се за възможна опасна ситуация, която може да доведе до леки телесни наранявания или материални щети.

1.2.2 Символи в документацията

В настоящата документация се използват следните символи:

Преди употреба прочетете Ръководството за експлоатация

Препоръки при употреба и друга полезна информация

Не изхвърляйте електроуреди и акумулатори в битовите отпадъци

1.2.3 Символи във фигурите

Във фигурите се използват следните символи:

2	Тези числа препращат към съответната фигура в началото на настоящото ръководство
3	Номерацията възпроизвежда последователното изпълнение на работните стъпки в изображението и може да се различава от работните стъпки в текста
11	Позиционните номера се използват във фигурата Преглед и препращат към номерата на легендата в Раздел Преглед на продукта
	Този знак трябва да предизвика Вашето специално внимание при работа с продукта.

1.3.1 Символи върху продукта

Върху продукта се използват следните символи:

Безжичен пренос на данни

Обороти на празен ход при измерване

Клас на защита II (двойна изолация)

Режещ диск

1.4 Информация за продукта

HILITI Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, поддържани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособления могат да бъдат опасни, ако бъдат експлоатирани неправомерно от неквалифициран персонал или ако бъдат използвани не по предназначение.

Обозначението на типа и серийният номер са отбелязани върху типовата табелка.

▶ Пренесете серийния номер в представената по-долу таблица. Вие се нуждаете от данните за продукта, когато се обръщате с въпроси към нашето представителство или сервисен отдел.

Данни за продукта

1.5 Декларация за съответствие

Ние декларираме на собствена отговорност, че описаният тук продукт отговаря на действащите директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация.

Техническата документация се съхранява тук:

2.1 Общи указания за безопасност при електроинструменти

ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност, инструкции, илюстрации и технически характеристики, с които е снабден този електроинструмент. Пропуски при спазване на приведените по-долу инструкции могат да предизвикат електрически удар, пожар и/или тежки наранявания.

Съхранявайте всички указания за безопасност и инструкции за бъдещи справки.

Използваното в указанията за безопасност понятие "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) или до захранвани от акумулатор електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът или недостатъчното осветление в работната зона може да доведат до злополуки.
- Не работете с електроинструмента във взривоопасна среда, където има горими течности, газове или прах. В електроинструментите се отделят искри, които могат да възпламенят прахове или изпарения.
- Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрол върху уреда.

Безопасност при работа с електроинструменти

Съединителният щепсел на електроинструмента трябва да бъде подходящ за контакта. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ако работите

със заземени електроинструменти, не използвайте адаптери за щепсела. Използването на оригинални щепсели и подходящи контакти намалява риска от електрически удар.

• Избягвайте допира на тялото Ви до заземени повърхности като тръби, отоплителни уреди, печки и хладилници. Рискът от възникване на електрически удар се увеличава, ако тялото Ви е заземено.
  ▶ Предпазвайте електроинструментите от дъжд или влага. Проникването на вода в електроинструмента повишава опасността от възникване на електрически удар.
• Не използвайте съединителния проводник за цели, за които не е предназначен, напр. за носене на електроинструмента, за окачване или за изваждане на щепсела от контакта. Предпазвайте съединителния проводник от нагряване, масла, остри ръбове или движещи се части. Повредени или усукани съединителни проводници увеличават риска от електрически удар.
• Ако работите с електроинструмент на открито, използвайте само удължителни кабели, които са подходящи и за работа навън. Използването на удължителен кабел, предназначен за работа на открито, намалява риска от електрически удар.
• Ако не можете да избегнете работа с електроинструмента във влажна среда, използвайте ключ с вградена дефектнотокова защита. Използването на ключ с вградена дефектнотокова защита намалява риска от електрически удар.

Безопасен начин на работа

• Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструменти. Не използвайте електроинструмент, ако сте уморени или се намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания.
• Носете лични предпазни средства и работе винаги със защитни очила. Носенето на лични предпазни средства, като прахозащитна маска, обезопасени обувки със стабилен грайфер, защитна каска или антифони, според вида и употребата на електроинструмента, намалява риска от наранявания.
• Избягвайте неволно включване на електроинструмента. Уверете се, че електроинструментът е изключен, преди да го свържете към електрозахранването и/или акумулатора, преди да го вземате или пренасяте. Ако при носене на електроинструмента държите пръста си върху пусковия прекъсвач или ако свържете включения уред към електрозахранването, съществува опасност от злополука.
  ▶ Преди да включите електроинструмента, се уверете, че сте отстранили от него всички инструменти за настройка или гаечни ключове. Инструмент или ключ, който се намира на въртящо се звено, може да доведе до наранявания.
• Избягвайте неудобните положения на тялото. Работете при стабилно положение на тялото и пазете равновесие във всеки един момент. Така ще можете да контролирате електроинструмента по-добре, ако възникнат неочаквани ситуации.
  Работете с подходящо облекло. Не работете с широки и дълги дрехи или украшения. Дръжте косата си, дрехите си и ръкавиците си на безопасно разстояние от въртящи се части. Свободните дрехи, украшенията или дългите коси могат да бъдат захванати и увлечени от въртящи се части.
• Ако е възможно монтирането на съоръжения за събиране и изсмукване на прах, се уверете, че те са включени и се използват правилно. Използването на прахоуловител може да намали породените от прахове опасности.
• Не се поддавайте на измамното усещане за сигурност и не пренебрегвайте правилата за безопасност за електроинструменти дори и след като много добре сте опознали електроинструмента и сте го използвали многократно. Нехайното действие може да доведе за части от секундата до тежки наранявания.

Използване и обслужване на електроинструмента

• Не претоварвайте уреда. Използвайте електроинструмента само съобразно неговото предназначение. Ще работите по-добре и по-безопасно, ако използвате подходящия електроинструмент в посочения диапазон на мощност.
• Не използвайте електроинструмент, чийто прекъсвач е повреден. Електроинструмент, който не може повече да бъде включван или изключван, е опасен и трябва да бъде ремонтиран.
  Извадете щепсела от контакта и/или отстранете разглобяемия акумулатор, преди да предприемете действия по настройките на уреда, смяната на принадлежности или прибирането на уреда. Тази предназна мярка предотвратява опасността от задействане на електроинструмента по невнимание.
  Съхранявайте неизползвани в момента електроинструменти далеч от достъпа на деца. Не допускайте използването на уреда от лица, които не са запознати с него или не са прочели

настоящите инструкции. В ръцете на неопитни потребители електроинструментите могат да бъдат опасни.

Отнасяйте се грижливо към електроинструменти и принадлежности. Проверявайте дали подвижните елементи функционират безупречно и не заклинват, дали има счупени или повредени части, които нарушават функциите на електроинструмента. Преди да използвате уреда, дайте повредените части за ремонт. Много злополуки се дължат на лошо поддържани електроинструменти.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове заклинват по-рядко и се водят по-лесно.
- Използвайте електроинструменти, принадлежности, сменяеми инструменти и т.н. съгласно настоящите инструкции. Съобразявайте се и с конкретните работни условия и с дейностите, които трябва да бъдат извършвани. Употребата на електроинструменти за цели, различни от предвидените от производителя, може да доведе до опасни ситуации.
- Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и незамърсени от масла и смазки. Хлъзгави ръкохватки и повърхности за хващане не позволяват безопасно обслужване и контрол на електроинструмента в непредвидени ситуации.

Сервизиране

Ремонтът на електроинструмента трябва да се извършва само от квалифицирани специалисти и само с оригинални резервни части. По този начин се гарантира съхранение на безопасността на електроинструмента.

2.2 Указания за безопасност за всички циркуляри

▶ ОПАСНОСТ: Внимавайте ръцете Ви да не попаднат в обсега на рязане или да допрат режещия диск. Със свободната си ръка дръжте уреда за допълнителната ръкохватка или за корпуса на мотора. Когато циркулярът се държи с двеје ръце, те не могат да бъдат наранени от режещия диск.
▶ Не поставяйте ръцете си под детайла. Предпазният щит не може да Ви предпази от режещия диск в областта под детайла.
Съобразете дълбочината на среза с дебелината на детайла. В областта под детайла трябва да се вижда по-малко от половината от височината на зъбеца.
▶ Никога не закрепвайте обработвания детайл в ръката или над крака. Обезопасете детайла върху стабилна подложка. За минимизиране на риска от допир с тялото, заклещване на режещия диск или загуба на контрол е важно детайлът да бъде добре закрепен.
- Дръжте електроинструмента само за изолираните части на ръкохватката, когато извършвате дейности, при които сменяемият инструмент може да попадне на скрити тоководещи проводници или на собствения мрежов кабел. Контактът с тоководещи проводници поставя под напрежение също и и металните части на електроинструмента и може да доведе до токов удар.
▶ При надljжни срезове винаги използвайте ограничител или прав водач по ръба. Това подобрява точността на рязане и намалява възможността за заклещване на режещия диск.
Винаги използвайте режещи дискове с правилно подбран размер и подходящ отвор за закрепване (напр. звездообразен или кръгъл). Режещи дискове, които не съответствуват на монтажните части на циркуляра, се въртят неравномерно и водят до загуба на контрол.
- Никога не използвайте повредени или неподходящи подложни шайби или винтове за режещи дискове. Подложните шайби и винтовете за режещи дискове са конструирани специално за Вашия циркуляр с цел постигане на оптимална производителност и безопасност.

Откат - причини и съответни указания за безопасност

• Откатът е внезапната реакция вследствие на закачен, заклещен или неправилно подравнен режещ диск, която води до това, че неконтролируемят циркуляр се повдига и се отмества навън от детайла в посока на работащия с уреда;
• ако режещият диск се закачи или заклещи в затварящия се процеп на среза, той блокира, и силата на мотора изхвърля обратно циркуляра по посока на работащия с уреда;
• ако режещият диск се извърти или е подравнен неправилно, зъбците на задния ръб на режещия диск могат да се закачат в повърхността на детайла, поради което режещият диск излиза от процепа на среза и циркулярът отскача обратно по посока на работащия с уреда.

Откатът е следствие от неправилно или погрешно използване на циркуляра. Той може да бъде предотвратен чрез подходящи предпазни мерки, както е описано по-долу.

Дръжте режещия диск здраво с двете ръце и поставете горната част на ръцете си в позиция, в която можете да поемете силите на откат. Стойте винаги отстрани на режещия диск, никога

не поставяйте режещия диск на една линия с тялото си. При откат циркулярът може да отскочи назад, но работещят с уреда може да контролира силите на откат, ако за тези цел са предприети подходящи предпазни мерки.

В случай, че режещият диск са заклини или работата е прекъсната, изключете циркуляра и го оставете в детайла, докато режещият диск спре да се върти. Никога не се опитвайте да извадите циркуляра от детайла или да го издърпате назад, докато режещият диск се върти, в противен случай може да последва откат. Определете и отстранете причината за заклинване на режещия диск.
Когато отново искате да стартирате циркуляр, който се намира в детайла, центрирайте режещия диск в процепа на среза и проверете дали зъбците на циркуляра не са се заклещили в детайла. Ако режещият диск е заклещен, той може да изскочи от детайла или да предизвика откат при повторно стартиране на циркуляра.
- За да намалите риска от възникване на откат от заклещен режещ диск, укрепвайте и подпирайте големи плочи. Големите плочи могат да се огънат под собствената си тежест. Плочите трябва да се укрепят от двете страни както в близост до процепа на среза, така и в краищата.
- Не използвайте износени или повредени режещи дискове. Режещи дискове с износени или неправилно подравнени зъбци предизвикват - поради прекалено тесен процеп на среза - повишено триене, заклещване на режещия диск и откат.
▶ Преди рязането затегнете настройките за дълбочина на среза и ъгъл на среза. Ако при рязането настройките се променят, режещият диск може да заклини и да възникне откат.
- Бъдете особено внимателни при рязане в съществуващи стени или други невидими области. Потапящият режещ диск може да блокира при рязане в скрити обекти и да предизвика откат.

Функция на долния предпазен щит

▶ Преди всяка употреба проверявайте дали долният предпазен щит се затваря изправно. Не използвайте циркуляра, ако долният предпазен щит не се движи свободно и не се затваря веднага. Никога не закачвайте или завързвайте долния предпазен щит в отворено положение. Ако циркулярът падне по невнимание на земята, долният предпазен щит може да се изкриви. Отворете предпазния щит с лоста за освобождаване и се уверете, че се движи свободно и при всички ъгли и дълбочини на среза не допира нито режещия диск, нито други части.
- Проверете функционирането на пружината за долния предпазен щит. Ако долният предпазен щит и пружината не функционират изправно, преди употреба дайте циркуляра за поддръжка. Повредени части, лепливи отлагания или наслоявания на стружки забавят действието на долния предпазен щит.
Отваряйте долния предпазен щит на ръка само при специални срезове, като "рязане чрез потапяне и рязане под ъгъл". Отворете долния предпазен щит с лоста за освобождаване и го отпуснете, щом режещият диск навлезе в детайла. При всички други режещи дейности долният предпазен щит следва да работи автоматично.
- Не поставяйте циркуляра на тезгяха или на земята, ако долният предпазен щит не покрива режещия диск. Непокритият, продължаващ да се върти режещ диск, отмества циркуляра в посока, противоположна на посоката на рязане, и реже всичко, което му застане на пътя. Отчитайте времето на въртене на циркуляра по инерция до окончателно спиране.

2.3 Допълнителни указания за безопасност за циркуляри

▶ Придвижвайте ръчния циркуляр към детайла само във включено състояние.
Пътят на среза трябва да бъде свободен от препятствия отгоре и отделу. Не режете в налични винтове, пирони или други подобни.
▶ Никога не работете с циркуляр над главата Ви.
▶ Никога не спирайте режещия диск чрез страничен противонатиск.
- Избягвайте прегряване на връхчетата на зъбците на циркуляра.
▶ При рязане на пластмаси трябва да се предотвратява топенето на пластмасите.
- За основата, която ще се реже, винаги използвайте съответния режещ диск.
- Използвайте само режещи дискове, препоръчани от Hilti, които отговарят на стандарта EN 847-1.

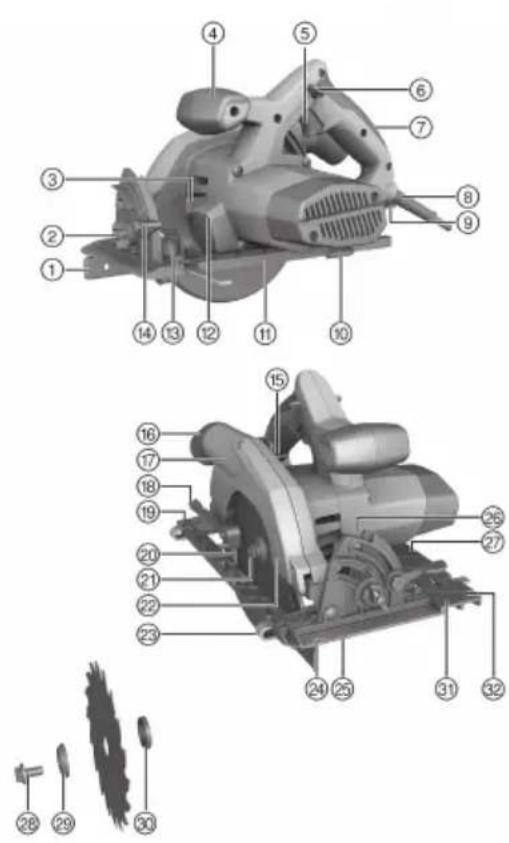

3.1 Преглед на продукта

① Паралелен водач еднораменен
② Предварителна настройка на ъгъла на рязане
③ Бутон за застопоряване на шпиндела
④ Допълнителна ръкохватка
⑤ Включвател/изключвател
⑥ Блокировка срещу включване
⑦ Ръкохватка
⑧ Мрежов кабел
⑨ Затягащ лост за регулиране на дълбочината на среза
⑩ Ключ за винтове с вътрешен шестостен
⑪ Основна плоча малка
⑫ Светодиодно осветление
⑬ Затягаш лост за паралелен водач отпред
⑭ Затягащ лост за настройка на ъгъла на рязане
⑮ Скала за дълбочина на среза
⑯ Присъединителен щущер (прахосмукачка)
⑰ Предпазен щит
⑱ Лост за управление на подвижен предпазен щит
⑲ Затягащ лост за паралелен водач отзад (само за голяма основна плоча)
⑳ Подвижен предпазен щит
②1 Задвижващ шпиндел
⑳ Стрелка за посока на въртене
②3 Паралелен водач двураменен
⑳ Маркировка на среза 0°
②5 Маркировка на среза 45°
②6 Скала за ъглово рязане
⑳ Основна плоча голяма
⑳ Затегателен винт
⑲ Затегателен фланец
③0 Закрепващ фланец
③1 Маркиране на жлеб 0° основна плоча
③2 Маркиране на жлеб 1° - 50° основна плоча

3.2 Преглед на адаптер за направляваща шина

③3 Ограничител отзад

③4 Ограничител отпред

③5 Маркиране на жлеб 0°

Описаният продукт представлява циркуляр. Той е предназначен за режещи дейности в дърво или дървообразни материали, пластмаси, гипсокартон, гипсофазерни плочи и многослойни материали, до дълбочина на среза 55 мм, както и наклонени срезове до 50°.

3.3.1 Възможни грешки при употреба

Не трябва да се използват режещи дискове, които не отговарят на данните на Техническата спецификация, отрезни дискове, шлифовъчни дискове, както и режещи дискове от високолегирана бързорезна стомана (HSS-стомана). Не трябва да се режат метали.

3.4 Обем на доставката

циркуляр, режещ диск, ключ за винтове с вътрешен шестостен, паралелна опора, Ръководство за експлоатация.

За безопасна работа използвайте само оригинални резервни части и консумативи. Разрешените от нас резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group

4 Технически данни

4.1 Технически данни

На специфичната за Вашата страна типова табелка ще намерите номинално напрежение, номинален ток, честота и номинална консумация.

При работа с генератор или трансформатор мощността им на отдаване трябва да бъде най-малко двойно по-висока от номиналната консумация, посочена на типовата табелка на уреда. Работното напрежение на трансформатора или генератора по всяко време трябва да бъде в рамките на +5 % и -15 % от номиналното напрежение на уреда.

Тегло, малка основна плоча	4,5 кг
Тегло, голяма основна плоча	4,7 кг
Диаметър на режещ диск	160 мм ... 165 мм
Дебелина на опорен диск на режещите дискове	1,1 мм ... 1,5 мм
Отверстие за фиксиране на режещ диск	20 мм
Дълбочина на среза при 0°	0 мм ... 55 мм
Дълбочина на среза при 45°	0 мм ... 41 мм
Дълбочина на среза при 50°	0 мм ... 37 мм
Обороти на празен ход	5 500 об/мин

4.2 Информация за шума и стойности на вибрациите съгласно EN 62841

Посочените в настоящите инструкции стойности на звуковото налягане и на вибрациите са били измерени в съответствие със стандартизиран метод на измерване и могат да бъдат използвани при сравняването на електроинструменти помежду им. Те са подходящи и за предварителна оценка на натоварването от трептения.

Посочените данни представят основните приложения на електроинструмента. Ако обаче електроинструментът се използва за други приложения, с различни сменяеми инструменти или при недостатъчна поддръжка, в данните може да се появят отклонения. Това може значително да повиши натоварването от трептения през целия период на експлоатация.

За точна преценка на натоварването от трептения трябва да се вземат предвид и периодите, в които уредът е изключен или работи, но не е в реална експлоатация. Това може значително да намали натоварването от трептения през целия период на експлоатация.

Определете допълнителни мерки за безопасност с цел защита на работация срещу въздействието на звука и/или вибрациите, като например: поддръжка на електроинструмент и сменяеми инструменти, поддържане на топли ръце, организация на работните процеси.

Информация за шума

Информация за вибрациите

	230 V 110 V
Триаксиална вибрационна стойност при рязане на дърво (а)	1,77 м/с ^2 (5,81 фут/с ^2 )	2,12 м/с ^2 (6,96 фут/с ^2 )
Отклонение (К)	1,5 м/с ^2 1,5 м/с ^2

5 Експлоатация

5.1 Разглобяване на режещ диск 3

ПРЕДУПРЕЖДЕНИЕ

Опасност от горене Опасност поради горещ инструмент, затегателен фланец или затегателен болт и остри ръбове на режещ диск.

▶ При смяна на инструмента използвайте защитни ръкавици.

1. Извадете мрежовия щепсел от контакта.
2. Поставете ключа за винтове с вътрешен шестостен на скрепителния винт на режещия диск.
3. Натиснете бутона за застопоряване на шпиндела и го задръжте в натиснато положение.
4. Завъртете затегателния винт за режещия диск с ключа за винтове с вътрешен шестостен, докато бутонът за застопоряване на шпиндела се застопори напълно.
5. Разхлабете затегателния винт с ключа за винтове с вътрешен шестостен чрез завъртане по посока на стрелката за посока на въртене.
6. Свалете затегателния винт и външния затегателен фланец.
7. Отворете подвижния предпазен щит чрез накланяне встрани и извадете режещия диск.

При нужда закрепващият фланец може да бъде свален с цел неговото почистване.

5.2 Монтиране на режещ диск

ПРЕДПАЗЛИВОСТ

Опасност от повреда Неподходящите или неправилно поставени режещи дискове могат да повредят циркуляра.

• Използвайте само режещи дискове, които са подходящи за този циркуляр. Съблюдавайте стрелката за посока на въртене върху режещия диск.

• Използвайте само режещи дискове, чиито допустими обороти са най-малкото равни на посочените върху продукта максимальни обороти.

• Извадете мрежовия щепсел от контакта.

• Почистете закрепващия и затегателния фланец.
• Поставете закрепващия фланец с правилна ориентация.
• Отворете подвижния предпазен щит.
• Поставете новия режещ диск.
• Поставете външния затегателен фланец с правилна ориентация.
• Поставете затегателния винт.
• Поставете ключа за винтове с вътрешен шестостен на затегателния винт за режещия диск.
• Закрепете затегателния фланец със затегателния винт чрез завъртане по посока на часовниковата стрелка. В същото време с една ръка задръжте натиснат бутона за застопоряване на шпиндела.
• Преди пускане в експлоатация проверете стабилното и правилно положение на режещия диск.

5.3 Настройка на дълбочина на среза 5

1. Извадете мрежовия щепсел от контакта.
2. Освободете затягация лост за регулиране дълбочината на среза.
3. Повдигнете циркуляра с ножично движение и настройте дълбочината на среза.

Дълбочината на среза се индикира върху скалата за дълбочина на среза.

За чист ръб на среза дълбочината на среза трябва да съответства на дебелината на материала плюс 2 мм.

1. Фиксирайте затягация лост за регулиране дълбочината на среза.

5.4 Настройка на ъгъла на рязане 6

1. Извадете мрежовия щепсел от контакта.

2. Освободете затягация лост за настройка на ъгъла на рязане.

3. Наклонете основната плоча до желания ъгъл на рязане.

→ Ђгълът на рязане се индикира върху скалата за ъгъла на рязане.

1. Затегнете здраво затягация лост за настройка на ъгъла на рязане.

На предната основна плоча на циркуляра се намира датчик за пукнатини (0° и 45°), както за прави срезове, така и за срезове под наклон. По този начин може да се осигури прецизен срез според избрания ъгъл на рязане. Ръбът на пукнатината съответства на вътрешната страна на режещия диск. В предния отрязък на режещия диск се намира датчик за пукнатини.

Закрепете детайла срещу изместване.

Поставете детайла така, че режещият диск да се движи свободно под детайла.

Уверете се, че включвателят/изключвателят на продукта е изключен.

Поставете циркуляра с основната плоча върху детайла така, че режещият диск все още да няма контакт с детайла.

1. Включете циркуляра.
2. Придвижвайте циркуляра в подходящ работен ритъм през детайла по линията на контура.

5.6 Рязане с паралелна опора 3

Чрез еднораменната паралелна опора е възможна направата на точни срезове успоредно на ръба на детайла, респ. рязане на еднакви по размери планки. Паралелната опора може да се монтира от двете страни на основната плоча.

Двураменният паралелен водач е приложим само с голямата основна плоча.

По време на монтажа на паралелния водач внимавайте за правилната ориентация.

5.7 Рязане с направляваща шина.

Рязането с направляваща шина може да редуцира появата на откат.

5.7.1 Поставяне / изваждане на циркуляр в адаптер за направляваща шна

При рязане с малка основна плоча използвайте адаптер за направляваща шина, който е подходящ за направляващата шина.

1. При нужда отстранете монтираната паралелна опора.
2. Вкарайте основната плоча в задния ограничител на адаптера за направляваща шина.
3. Поставете основната плоча отпред изцяло в адаптера за направляваща шина. Основната плоча трябва да се застопори напълно при предния ограничител.
4. При изваждане издърпайте задния ограничител леко напред и извадете циркуляра от адаптера за направляваща шина.

5.7.2 Надлъжни срезове при 0°

- Поставете циркуляра с обозначената с "0" маркировка на жлеба върху профила на направляващата шина.

5.7.3 Надлъжни срезове при ъгли до 50

ПРЕДПАЗЛИВОСТ

Опасност от повреда При поставяне на циркуляра в грешния жлеб се получава колизия между режещия диск и направляващата шина.

▶ Поставете циркуляра в правилния жлеб.
- Поставете циркуляра с обозначената с "1° - 50°" маркировка на жлеба върху профила на направляващата шина.

5.7.4 Рязане с направляваща шина 1

1. Закрепете направляващата шина здраво отдолу с две винтови стяги.
2. Поставете циркуляра на предвиденото място на направляващата шина. За надлъжни срезове при ъгъл на рязане от 20° - 50° отворете ръчно предпазния щит.

Циркулярът трябва да бъде поставен върху направляващата шина зад детайла. Внимавайте за това режещят диск да не допира детайла.

1. Включете циркуляра.
2. Плъзнете циркуляра равномерно по детайла.

→ Подвижният предпазен щит се отваря при ъгли на рязане под 20° при контакт с разреза на страничния ръб.
→ Той се затваря отново при достигане края на направляващата шина.

5.8 Рязане с и без засмукване на стружки

Циркулярът е оборудван с присъединителен щущер, който е предвиден за обичайните смукателни маркучи с диаметър 27 мм. За да свържете маркуча за прахосмукачка към циркуляра, може да имате нужда от подходящ адаптер.

По възможност винаги използвайте подходящ преносим обезпрашител за дърво или за дърво и минерали.

Ако работите без засмукване на стружки, изберете посоката на изхвърляне, като завъртите така, че стружките да бъдат отвеждани далече от Вас.

Принципно използвайте маска за дихателна защита с клас на филтрация P2 и винаги осигурявайте достатъчно вентилация, за да запазите нивото на праха ниско.

6 Обслужване и поддръжка

6.1 Обслужване и поддръжка

ПРЕДУПРЕЖДЕНИЕ

Опасност от електрически удар! Обслужването и поддръжката с поставен мрежов щепсел могат да причинят тежки наранявания и изгаряния.

▶ Преди всяка дейност по обслужване и поддръжка винаги изваждайте мрежовия щепсел!

Обслужване

• Отстранявайте внимателно напластените замърсявания.
• Почиствайте внимателно вентилационните отвори със суха четка.
• Почиствайте корпуса само с леко навлажнена кърпа. Не използвайте препарати за почистване със силикон, тъй като те могат да увредят пластмасовите части.

Поддръжка

ПРЕДУПРЕЖДЕНИЕ

Опасност от електрически удар! Неправомерните ремонти по електрическата част могат да доведат до тежки наранявания и да причинят изгаряния.

• Ремонти по електрическата част могат да се извършват само от правоспособни електроспециалисти.
• Редовно проверявайте всички видими части за наличие на повреди, а елементите за управление - за изправно функциониране.
• Не работете с продукта при наличие на повреди и/или смущения във функциите. Незабавно предавайте уреда в сервис на Hilti за ремонт.
• След извършване на дейности по обслужване и поддръжка монтирайте всичи защитни устройства и проверете функциите.

За безопасна работа използвайте само оригинални резервни части и консумативи. Разрешените от нас резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group.

6.2 Контрол след извършване на дейности по обслужване и поддръжка

След извършване на дейности по обслужване и поддръжка проверете дали всички защитни устройства са поставени и функционират изправно.

- За да установите контрол над подвижния предпазен щит, отворете същия докрай чрез задействане на лоста за управление.

След освобождаване на лоста за управление подвижният предпазен щит трябва да се затвори бързо и докрай.

6.3 Почистване на канала за стружки

Ако е необходимо, разглобете режещия диск по време на почистването.

1. Извадете мрежовия щепсел от контакта.
2. Разглобете режещия диск. → страница 136
3. Почистете канала за стружки.
4. Монтирайте режещия диск. → страница 136
5. Проверете дали подвижните части на уреда функционират безупречно, дали не заклинват, дали има счупени или повредени части, които нарушават функцията на уреда.

6.4 Почистване на защитното устройство

1. Разглобете режещия диск. → страница 136
2. Почистете защитните устройства внимателно със суха четка.
3. С подходящ инструмент отстранете наслоявания и стружки от вътрешността на защитните устройства.
4. Монтирайте режещия диск. → страница 136

7 Локализиране на повреди

Смущение Възможна причина Решение
Уредът не работи на пълна мощност.	Удължителният кабел е твърде дълъг и/или с твърде малко нап-речно сечение.	► Използвайте удължителен кабел с допустима дължина и / или достатъчно голямо напречно сечение.
	Електрозахранването е с твърде ниско напрежение.	► Включете уреда към друго електрозахранване.
Уредът не функционира.	Прекъснато електрозахранване.	► Включете друг електроуред и проверете дали функционира.
	Мрежовият кабел или щепселът са неизправни.	► Обърнете се към електроспециалист за проверка на мрежовия кабел или щепсела и при нужда ги предайте в сервис на Hilti за подмяна.
	Включвателят/изключвателят е неизправен.	► Предайте продукта в сервис на Hilti за ремонт.
	Графитите са износени.	► Предайте продукта в сервис на Hilti за ремонт.
Няма или има намалена всмукателна мощност	Каналът за стружки е запушен.	► Почистете канала за стружки. → страница 139
Подвижният предпазен щит не се затваря.	Защитното устройство е запу-шено.	► Почистете защитното устройство. → страница 139
Уредът вибрира повече от обичайното.	Режещият диск е монтиран неп-равилно.	► Разглобете режещия диск и го монтирайте правилно.

8 Третиране на отпадъци

Уредите на Hilti са произведени в по-голямата си част от материали за многократна употреба. Предпоставка за многократното им използване е тяхното правилно разделяне. В много страни фирмата Hilti изкупува обратно Вашите употребявани уреди. Попитайте отдела на Hilti за обслужване на клиенти или Вашия търговски представител.

▶ Не изхвърляйте електроинструменти, електронни устройства и акумулатори в битовите отпадъци!

9 RoHS (Директива за ограничаване на употребата на опасни вещества)

Таблица с опасни вещества ще намерите на следния линк: qr.hilti.com/r2937786. Линк към RoHS таблица ще намерите в края на настоящата документация като QR код.

▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места.
