A l'aide de la clé Torx n°25, retirer les vis fi xant la charnière au caisson

3.

Tirer le hublot vers le haut et le retirer

HUBLOT TYPE 2

OUTILS: CLETORX N°25, CLEÀ MOLETTE FLEXIBLE N°7

1.

Ouvrir le hublot

2.

Retirer le couvercle après avoir enlevé ses vis

3.

Retirer les vis de la charnière en plastique

4.

Tirer le hublot vers le haut et le retirer

CHARNIÈRE

INSTRUCTIONS

CHARNIÈRE TYPE 1

OUTILS: CLETORX N°25

1.

Ouvr le hublot

2.

À l'aide de la
cle à malette
n°25, retireer
les vis fi xant la
charnière au
caisson

3.

Tirer le hublot vers le haut et le retireur

4.

Retirer toutes les vis du hublot

5.

Séparer le cadre du contre-cadre

6.

Replacing a charmère, ennant garde à ne pas perdre les coussinets

CHARNIÈRE TYPE 2

OUTILS: CLETORX N°25, CLE À MOLETTE FLEXIBLE N°7

1.

Ouvrir le hublot

2.

Retirer le couvercle après avoir enlevé ses vis

3.

Retirer les vis de la charniere en plastique

4.

Tirer le hublot
vers le haut et
le refirer

5.

Retirer la tige

6.

Retirer la bride de la porte

7.

Une fois la sangle
retiree, detacher
le rabat du joint
pour pouvoir
acceder à
l'intérieur du
produit

8.

Refiter les vis externes de la charmieire

9.

Retrimer les vis à l'intérieur du caisson avec une cle à malette n°7. Retrimer la chamière

VERROU DE LA PORTE

INSTRUCTIONS

VERROU DE LA PORTE TYPE 1

OUTILS: TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

1.

Ouvrir le hublot

2.

Utiliser le tournevis plat comme levier, et refirer le collier externe

3.

Une fois le collier
refire, détacher
le rabat du joint
pour pouvoir
acceder à
l'intérieur du
produit

4.

En utilisant la clé Torx, retirer les vis de fi xation du verrou de la porte, et appuyer sur sa boute.

5.

Retirer le verrou de la porte

6.

Débrancher le câblage; en cas de « faston», faire attention à ne pas inverser le câblage

VERROU DE LA PORTE TYPE 2

OUTILS: TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

1.

Ouvrir le hublot

2.

Utiliser le tournévis plat comme levier, et refirer le collier exteme

3.

Une fois le collier
refire, détacher
le rabat du joint
pour pouvoir
acceder à
l'intérieur du
produit

4.

EnutilisantlaclTox,retirerles vis de fi xation duverroude la porte.

5.

Démonter le plan de travail et les garnitures

6.

Retirer le firoir a lessive et le panneau de commande

7.

Retirer le verrou de la parte

8.

Retirer la protection antifuite

9.

Remplacer le verrou de la porte en faisant attention à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

JOINT DE PORTE

INSTRUCTIONS

JOINT DE PORTE

OUTILS: CLE TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉ À MOLETTE N°7

1.

Ouvrir le hublot

2.

Utiliser le tournevis plat comme levier, et refirer le collier exter

3.

Une fois le collier
retire, détacher le
rabat du joint pour
pouvoir acceder à
l'intérieur du produit

4.

A l'aide d'un tournevis, retirer le collier du tube

5.

Retirer le joint

6.

Placer le nouveau joint, en faisant attention aux encoches de positionnement

7.

Insérer le collier de serrage sur le cote du tube

8.

Serrer le collier des serrage au ras du tube en utilisant l'outillage

9.

Fixer le joint sur le caisson.

Fixer le collier de serrage externe et le serrer (sinecessaire avec une pince)

TIROIR À LESSIVE

INSTRUCTIONS

TIROIRÀ LESSIVE

1.

Ouvrir le tiroir a lessive

2.

Avec les deux
mains, le tirer
fermement vers
l'extérieur

3.

Décrocher la façade du tiroir à lessive, en faisant attention à ne pas casser les crochets

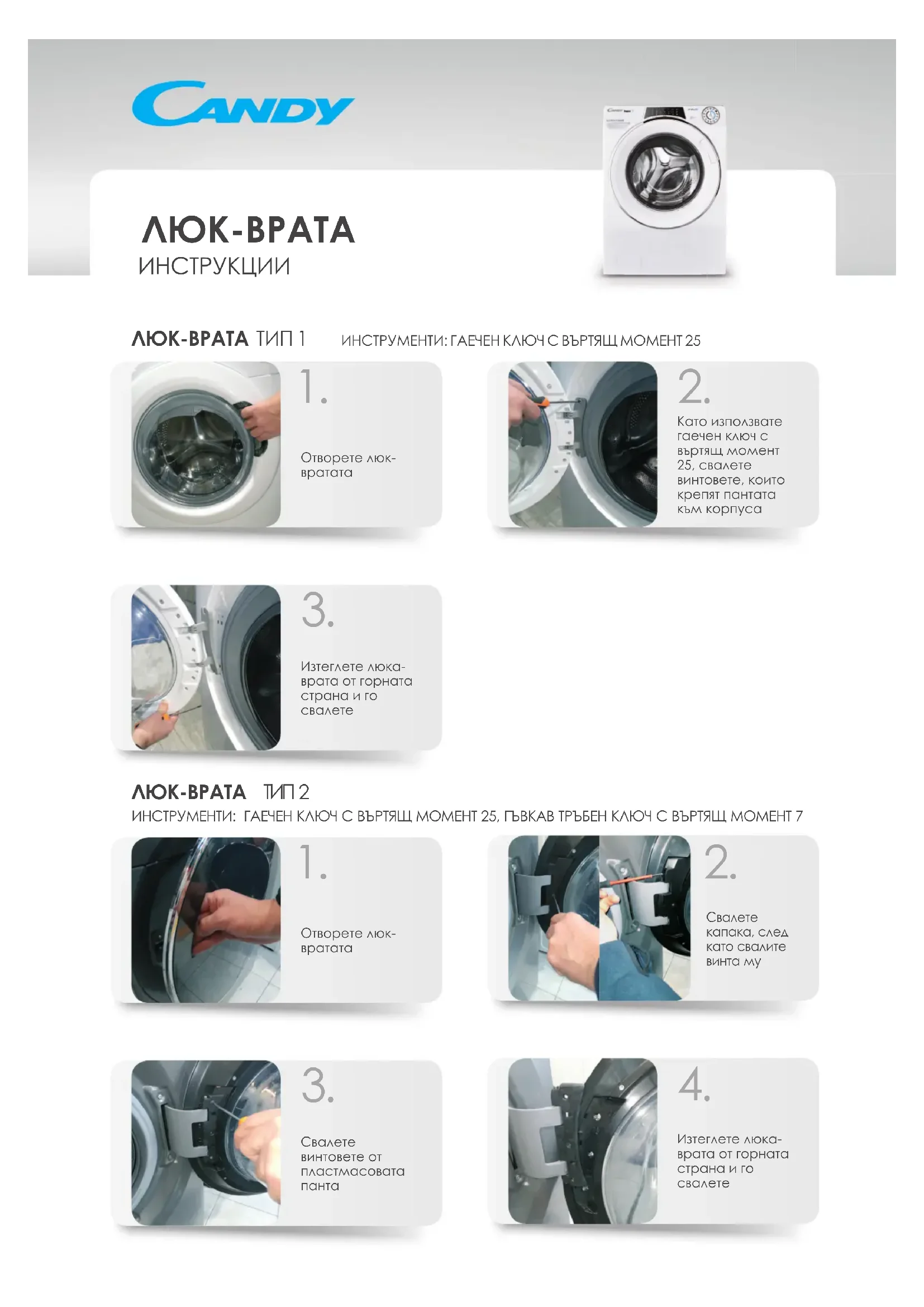

PROZOR

UPUTE

PROZOR TIP 1

ALATI: TORX KLJUC 25

1.

Otavorite prozor

2.

S pomocu

Torx kluča 25

uklonite vijke koji

pričvṛśćuju šarku

na kuciiste

3.

Povucite prozor

s gornjeg lijela i

uklonite ga

PROZOR TIP 2

ALATI: TORX KLJUC 25, FLEKSIBLNI CIJEVNI KLJUC 7

1.

Otvarite prozor

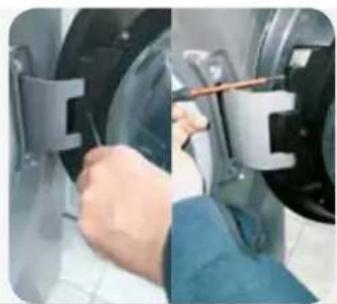

2.

SkinitePoklopac
nakon sto
uklonite njegov
vijak

3.

Uklonite vijke plasticne sarke

4.

Povucite prozors gornjeg dijela iuklonite ga

SARKA

UPUTE

SARKA TIP 1

ALATI: TORX KLJUC 25

1.

Olvorile prozor

2.

S pomocu
cijevnog kluca
25 ukonite vijke
koji privcsrucju
sarku na kuiste

3.

Povucite prozor s gornjeg dijela iuklonite ga

4.

Uklonite sve
vijke prozora

5.

Odvojite okvir s podokvira

6.

Zamijenite sarku i pazite da ne izgubite cahure

SARKA TIP 2

ALATI: TORX KLJUC 25, FLEKSIBNl CIJEVNI KLJUC 7

1.

Olvorile prozor

2.

Skinite
paklapac
nakon što
uklonite
njegov vijak

3.

Uklonite vijke plasticne sarke

4.
