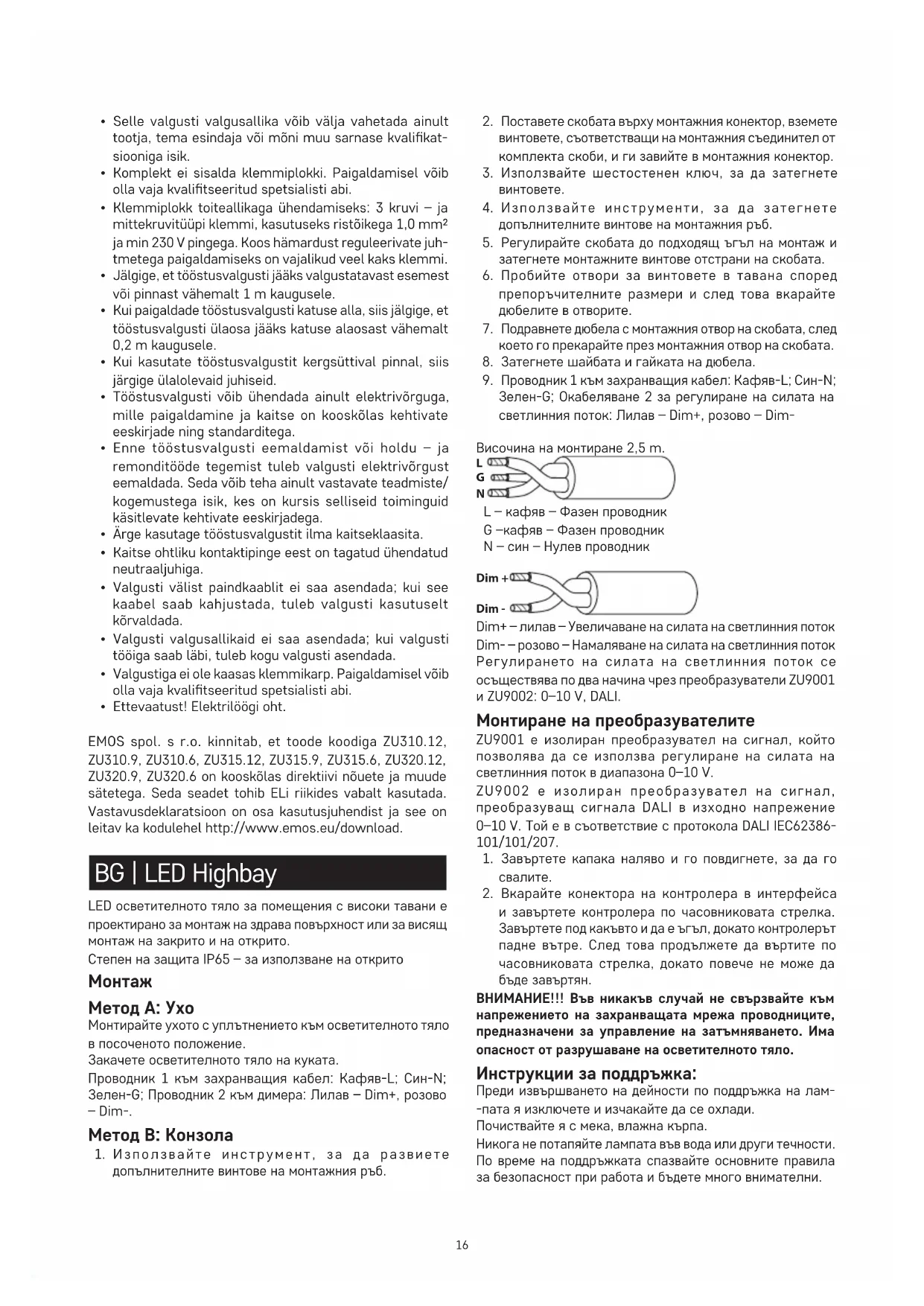

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ZU310.12 Emos

Метод A: Ухо Монтирайте ухото с уплътнението към осветителното тяло в посоченото положение. Закачете осветителното тяло на куката. Проводник 1 към захранващия кабел: Кафяв-L; Син-N; Зелен-G; Проводник 2 към димера: Лилав – Dim+, розово – Dim-. Метод B: Конзола

1. Използвайте инструмент, за да развиете

допълнителните винтове на монтажния ръб.

2. Поставете скобата върху монтажния конектор, вземете

винтовете, съответстващи на монтажния съединител от комплекта скоби, и ги завийте в монтажния конектор.

3. Използвайте шестостенен ключ, за да затегнете

4. Използвайте инструменти, за да затегнете

допълнителните винтове на монтажния ръб.

5. Регулирайте скобата до подходящ ъгъл на монтаж и

затегнете монтажните винтове отстрани на скобата.

6. Пробийте отвори за винтовете в тавана според

препоръчителните размери и след това вкарайте дюбелите в отворите.

7. Подравнете дюбела с монтажния отвор на скобата, след

което го прекарайте през монтажния отвор на скобата.

8. Затегнете шайбата и гайката на дюбела.

9. Проводник 1 към захранващия кабел: Кафяв-L; Син-N;

Зелен-G; Окабеляване 2 за регулиране на силата на светлинния поток: Лилав – Dim+, розово – Dim- Височина на монтиране 2,5 m.

L – кафяв – Фазен проводник G –кафяв – Фазен проводник N – син – Нулев проводник Dim + Dim - Dim+ – лилав – Увеличаване на силата на светлинния поток Dim- – розово – Намаляване на силата на светлинния поток Регулирането на силата на светлинния поток се осъществява по два начина чрез преобразуватели ZU9001 и ZU9002: 0–10 V, DALI. Монтиране на преобразувателите ZU9001 е изолиран преобразувател на сигнал, който позволява да се използва регулиране на силата на светлинния поток в диапазона 0–10 V. ZU9002 е изолиран преобразувател на сигнал, преобразуващ сигнала DALI в изходно напрежение 0–10V. Той е в съответствие с протокола DALI IEC62386- 101/101/207.

1. Завъртете капака наляво и го повдигнете, за да го

и завъртете контролера по часовниковата стрелка. Завъртете под какъвто и да е ъгъл, докато контролерът падне вътре. След това продължете да въртите по часовниковата стрелка, докато повече не може да бъде завъртян. ВНИМАНИЕ!!! Във никакъв случай не свързвайте към напрежението на захранващата мрежа проводниците, предназначени за управление на затъмняването. Има опасност от разрушаване на осветителното тяло. Инструкции за поддръжка: Преди извършването на дейности по поддръжка на лам- -пата я изключете и изчакайте да се охлади. Почиствайте я с мека, влажна кърпа. Никога не потапяйте лампата във вода или други течности. По време на поддръжката спазвайте основните правила за безопасност при работа и бъдете много внимателни.17 ПРЕДУПРЕЖДЕНИЕ

• Ако външният гъвкав кабел или шнур на осветителното тяло е повреден, той трябва да се смени единствено от производителя, негов сервизен агент или квалифици- ран техник, за да се избегне опасност.

• Лампата в това осветително тяло трябва да се сменя единствено от производителя, негов сервизен агент или квалифициран техник

• Клемният блок не е включен в комплекта. Монтажът може да изисква намесата на квалифициран техник.

• Клемен блок за свързване на захранването: 3 клеми на винт или без винт, одобрени за проводници с обхват на напречното сечение 1,0 mm² и напрежение минимум 230 V. За монтиране със свързване на проводници за управление на намаляването на силата на светлината са необходими 2 допълнителни клеми.

• Поддържайте минимално разстояние от 1 метър между осветителното тяло за високо осветление Highbay и обекта или повърхността, които осветявате.

• Ако монтирате осветителното тяло за високо освет- ление Highbay под покрив, поддържайте минимално разстояние от 0,2 метра между горната страна на осветителното тяло и долната част на покрива.

• Когато използвате осветителното тяло за високо освет- ление Highbay върху запалима повърхност, спазвайте дадените по-горе инструкции.

• Осветителното тяло за високо осветление Highbay може да бъде свързано само към електрическа мре- жа, чийто монтаж и защита отговарят на действащите наредби и стандарти.

• Преди да боравите с осветителното тяло за високо осветление Highbay или да извършвате поддръжка или ремонтни дейности по него, то трябва да бъде изклю- чено от електрическата мрежа. Тези дейности трябва да се извършват само от компетентен/опитен техник съгласно действащите наредби относно необходимата квалификация за подобни дейности.

• Не използвайте осветителното тяло за високо освет- ление Highbay без предпазното стъкло.

• Защитата срещу опасно контактно напрежение е осигурена чрез свързване към неутрален проводник.

• Външният гъвкав кабел за осветителното тяло не може да бъде сменен; ако кабелът бъде повреден, осветител- ното тяло трябва да бъде извадено от експлоатация.

• Светлинният източник на това осветително тяло не може да бъде сменен; след края на експлоатационния срок на осветителното тяло, то цялото трябва да бъде

• Осветителното тяло не включва клемна кутия. Монти- рането ѝ може да налага намесата на квалифициран
