РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Galaxy Island WHIXA90x45 ELICA

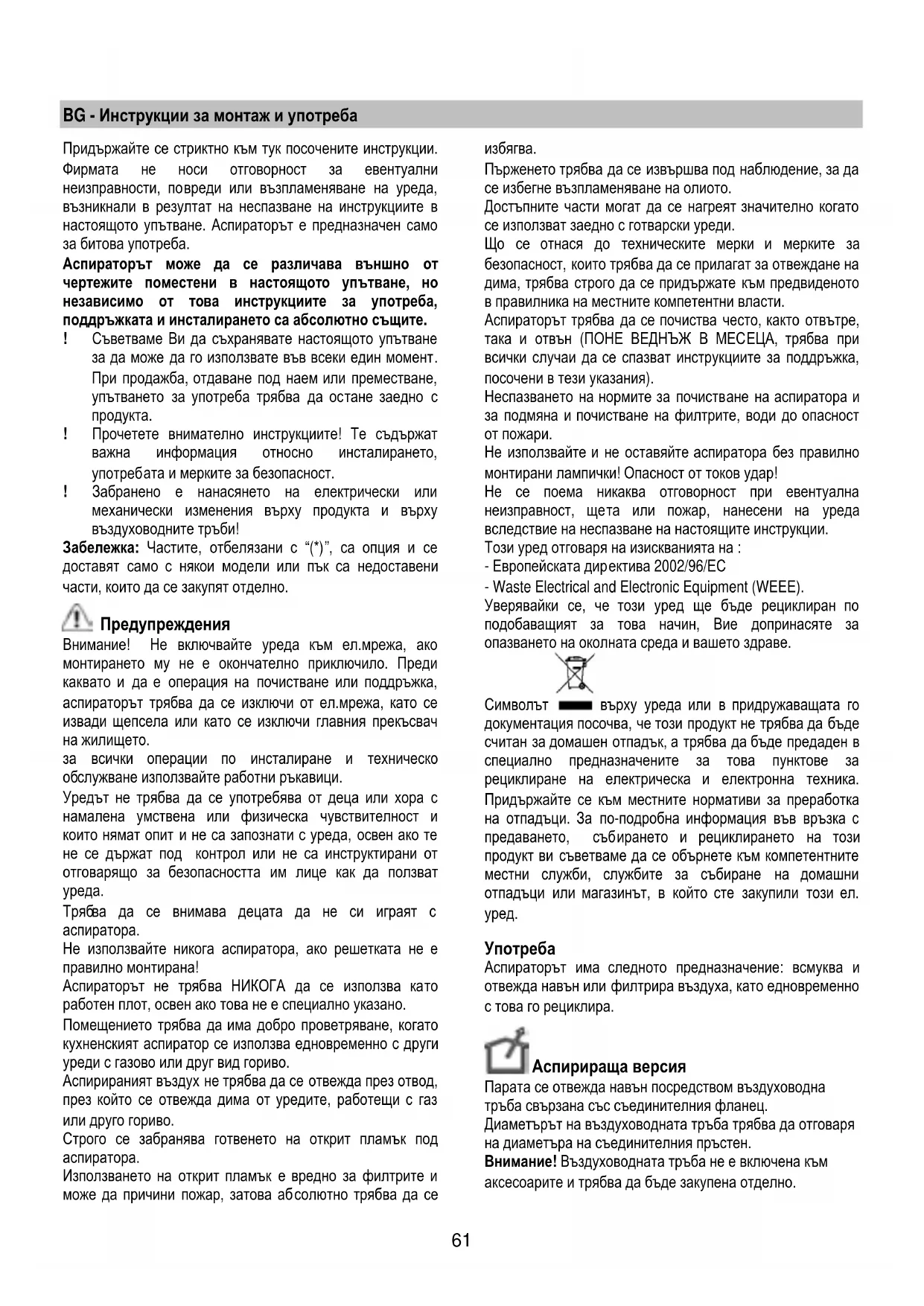

Если система п одсветки не работает, проверьте корректную установку ламп в гнездах, прежде чем обратиться в центр технической помощи.61 BG - Инструкции за монтаж и употреба Придържайте се стриктно към тук посочените инструкции. Фирмата не носи отговорност за евентуални неизправности, повреди или възпламеняване на уреда, възникнали в резултат на неспазване на инструкциите в настоящото упътване. Аспираторът е предназначен само за битова употреба. Аспираторът може да се различава външно от чертежите поместени в настоящото упътване, но независимо от то ва инструкциите за употреба, поддръжката и инсталирането са абсолютно същите. ! Съветваме Ви да съхранявате настоящото упътване за да може да го използвате във всеки един момент. При продажба, отдаване под наем или преместване, упътването за употреба трябва да остане заедно с

! Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането,

ата и мерките за безопасност. ! Забранено е нанасянето на електрически или механически изменения върху продукта и върху въздуховодните тръби! Забележка: Частите, отбелязани с “(*)”, са опция и се доставят само с някои модели или пък са недоставени части, които да се закупят отделно. Предупреждения Внимание! Не включвайте уреда към ел.мрежа, ако монтирането му не е окончателно приключило. Преди каквато и да е операция на почистване или поддръжка, аспираторът трябва да се изключи от ел.мрежа, като се извади щепсела или като се изключи главния прекъсвач на жилището. за всички операции по инсталиране и техническо

служване използвайте работни ръкавици. Уредът не трябва да се употребява от деца или хора с намалена умствена или физическа чувствителност и които нямат опит и не са запознати с уреда, освен ако те не се държат под контрол или не са инструктирани от отговарящо за безопасността им лице как да ползват

ва да се внимава децата да не си играят с аспиратора. Не използвайте никога аспиратора, ако решетката не е правилно монтирана! Аспираторът не трябва НИКОГА да се използва като работен плот, освен ако това не е специално указано. Помещението трябва да има добро проветряване, когато кухненският аспиратор се използва ед новременно с други уреди с газово или друг вид гориво. Аспирираният въздух не трябва да се отвежда през отвод, през който се отвежда дима от уредите, работещи с газ или друго гориво. Строго се забранява готвенето на открит пламък под аспиратора. Използването на открит пламък е вредно за филтрите и може да причини пожар, затова аб солютно трябва да се

Пърженето трябва да се извършва под наблюдение, за да се избегне възпламеняване на олиото. Достъпните части могат да се нагреят значително когато се използват заедно с готварски уреди. Що се отнася до техническите мерки и мерките за безопасност, които трябва да се прилагат за отвеждане на дима, трябва строго да се придържате към предвиденото в правилника на ме стните компетентни власти. Аспираторът трябва да се почиства често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при всички случаи да се спазват инструкциите за поддръжка, посочени в тези указания). Неспазването на нормите за почиств ане на аспиратора и за подмяна и почистване на филтрите, води до опасност

Не използвайте и не оставяйте аспиратора без правилно монтирани лампички! Опасност от токов удар! Не се поема никаква отговорност при евентуална неизправност, щета или пожар, нанесени на уреда вследствие на неспазване на настоящите инструкции. Този уред отговаря на изискванията на : - Европейската дир ектива 2002/96/ЕС - Waste Electricаl and Electronic Equipment (WEEE). Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация във връзка с предаването, съб ирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел.

Аспираторът има следното предназначение: всмуква и отвежда навън или филтрира въздуха, като едновременно с това го рециклира. Аспирираща версия Парата се отвежда навън посредством въздуховодна тръба свързана със съединителния фланец. Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен. Внимание! Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно.62 В хоризонталната част тръбата трябва да бъде леко извита нагоре (около 10°) за да улесни отвеждането на въздуха навън. Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени. Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на

Свързването към въздуховодни тръби и отвори с по- малък диаметър на малява капацитета на аспириране и увеличава значително шума по време на работа. В тези случаи фирмата не поема никаква отговорност. ! Използвайте тръба с необходимата дължина. ! Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°). ! Не променяайте рязко сечението на тръбите! ! Използвайте тръби с възможно най-гладко вътрешно

! Материалът, от който са изработени тръбите трябва да отговаря на нормите в сила. Филтрираща версия Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате аспиратора в този вариант на работа трябва да инсталирате допълнителна филтрираща система на базата на филтри с активен въглен. Моделите без аспириращ мотор са предназначени за работа само във вариант на аспирираща версия и трябва

ат свързани към периферно аспириращо звено, което се закупува отделно. Инструкциите за свързване се доставят заедно с периферното аспириращо звено.

Минималното разстояние между повърхността, на която се поставят съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 50cm в случай на електрически печки и не по-малко от 65cm, в случай на газови или комбинирани печки. Ако в инструкциите на газовия уред за готвене е посочен

по-голямо разстояние, то трябва да се има предвид.

Напрежението в ел.мрежата трябва да отговаря на напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа. Ако не е снаб ден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място след приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение ІІІ, в съответствие с правилата за монтиране. Внимание! Преди да свържете отново аспиратора към мрежата и да про верите дали функционира правилно, проверете дали кабелът е монтиран както трябва. Аспираторът е снабден със специален кабел за захранване; в случай, че кабелът бъде увреден обърнете се към гаранционния сервиз за да получите нов.

Този вид аспиратор се монтира към таван Уред с много голямо тегло G преместването и инсталирането на аспиратора трябва да се извършва от найGмалко двама души. Преди да пристъпите към монтажа::

• Уверете се, че закупеният от Вас продукт отговаря по размери на избраното място за инсталиране.

• За да улесните монтажа, Ви съветваме да отстр

временно филтъра за мазнините и останалите, лесно разглобяеми детайли. Поставете ги отново след като приключите с

За начина на разглобяване има отделен параграф.

• Отстранете филтъра/филтрите с активен въглен (разбира се, ако избраният от Вас модел разполага с такъв). За да извършите това прослед ете операциите в съответния параграф. Монтирайте филтрите отново само в случай, че желаете да използвате аспиратора във вариант на филтрираща версия.

• Уверете се, че по време на транспорта във вътрешната част на аспиратора не са попаднали дребни предмети, като например пликчета с винтове, гаранционни карти и др.; ако намерите такива отстранете ги и ги з

• Ако е възможно разглобете и преместете мебелите, които се намират в непосредствена близост до мястото, където възнамерявате да монтирате аспиратора. По този начин ще имате по-добър достъп до тавана или стената, където ще бъде инсталиран. В противен случай, внимавайте да не увредите по време на монтажа мебелите и всички останали предмети. И зберете равна повърхност и покрийте с подходящо платно, върху което да поставите аспиратора и съответните аксесоари.

• Уверете се, че в близост до мястото, където възнамерявате да монтирате аспиратора има лесно достъпен контакт и също така, че е възможно да се свърже с отдушник (само за аспириращите версии).

нете всички необходими операции, например: монтирайте ел. контакт и/или направете отвор за прокарване на изходната тръба. Аспираторът е снабден с дюбели за фиксиране подходящи за по- голямата част от стените и таваните. При все това, Ви препоръчваме да се посъветвате с квалифициран техник, за да сте сиг урни, че доставените аксесоари са подходящи за целта. Стената, съответно таванът, трябва да бъдат достатъчно стабилни за да издържат на натоварването.63 Начин на употреба Ако при готвене се отделя много пара, преминете на максимален режим на работа. Препоръчително е да включите аспиратора 5 минути преди да започнете да готвите и да го оставите да работи още 15 минути след като приключите.

T1. Включване/Изключване (ON/OFF) Осветление T2. Намаляване на скоростта При натискане на бутон "T2" скоростта намалява и аспираторът преминава от 4-та скорост (интензивна) на 1-ва. При натискане на бутон "T2" при активирана 1-ва скорост аспираторът преминава в позиция OFF. T3 Увеличаване на скоростта При натискане на бутон T3 аспираторът преминава от позиция OFF на 1-ва скорост. При натискане на бу тона (при включен аспиратор) нараства скоростта на мотора и аспираторът преминава от 1-ва на 4-та скорост (интензивна). На всяка скорост отговаря различен светодиод. Скорост № 1 светодиод 1 Скорост № 2 светодиод 2 Скорост № 3 светодиод 3 Интензивна скорост: светодиод 4 (премигва) Интензивната скорост е с определено времетраене. Стандартният интервал на раб ота е 5’ след изтичането на които аспираторът преминава на 2-ра

За да дезактивирате функцията преди да изтече определеното време натиснете бутон T2, аспираторът ще премине на 3-та скорост. T4 Времетраене на скоростта Зададеният интервал се задейства при натискане на бутон T4, след изтичане на определеното вре

аспираторът се изключва. Времетраенето на отделните скорости е следното: Скорост № 1 - 20 минути (светодиод 1 премигва) Скорост № 2 - 15 минути (светодиод 2 премигва) Скорост № 3 - 10 минути (светодиод 3 премигва) Скорост № 4 - 5 минути (светодиод 4 премигва) При натискане на бутон T2, при активирана скорост с определено времетраене, аспираторът излиза от зададения режим и преминава на по-ни ска скорост. При натискане на бутон T3, при активирана скорост с определено времетраене, аспираторът излиза от зададения режим и преминава на по-висока скорост. При натискане на бутон T4, при активирана скорост с определено времетраене, аспираторът излиза от зададения режим като запазва въведената скоро

Индикатор за замърсяване на филтъра за мазнини След 40 работни часа светодиод 1 започва да премигва. Появата на този сигнал означава, че филтърът за мазнини трябва да бъде измит. За да нулирате индикатора натиснете бутон T4 и задръжте в продължение на 5”. Аспираторът ще издаде звуков сигнал "БИП" и светодиод № 1 ще престане да мига.

атор за замърсяване на филтъра с активен

След 160 работни часа светодиод 2 започва да премигва. Появата на този сигнал означава, че филтърът с активен въглен трябва да бъде подменен. За да нулирате индикатора натиснете бутон T4 и задръжте в продължение на 5”. Аспираторът ще издаде звуков сигнал "БИ П" и светодиод № 2 ще престане да мига. При едновременно активиране на индикатора за замърсяване и на двата филтъра ще започнат да премигват последователно светодиоди 1 и 2. Нулирането става чрез повтаряне два пъти на горепосочената процедура. Първият път се занулява индикатора на филтъра с активен въглен, а вторият път съответно на филтъра за

В стандартен ре жим на работа индикаторът за замърсяване на филтъра с активен въглен не е

Ако възнамерявате да използвате аспиратора във вариант на филтрираща версия е необходимо да активирате индикатора за замърсяване на филтъра с активен въглен. Активиране на индикатора за замъ

филтъра с активен въглен: Изключете аспиратора (позиция OFF), натиснете бутон T4 и задръжте в продължение на 5”. Веднага след натискане на бутона ще светнат светодиодите, които посочват активираните в момента индикатори за филтрите. Аспираторът ще издаде звуков сигнал "БИП" и светодиод № 2 ще премигва в продължение на 2". Светодиоди № 1 и № 2 ще останат вк лючени още 2", след което аспираторът ще се върне в позиция OFF. Дезактивиране на индикатора за замърсяване на филтъра с активен въглен: Изключете аспиратора (позиция OFF), натиснете бутон T4 и задръжте в продължение на 5”. Веднага след натискане на бутона ще светнат светодиодите, които посочват активираните в момент

индикатори за филтрите. Аспираторът ще издаде звуков сигнал "БИП" и светодиод № 2 ще изгасне. Светодиод № 1 ще остане включен още 2", след което аспираторът ще се върне в позиция OFF.64

Внимание! Преди каквато и да е операция свързана с почистване или поддръжка изключете аспиратора от ел.мрежата, като извадите щепсела или изключите главния прекъсвач на жилището.

Аспираторът трябва да се почиства често (или поне толкова на често колкото почиствате филтрите), както отвътре така и отвън. Използвайте навлажнена кърпа и неутрални течни почистващи препарати. Избягвайте препарати, които съдържат абразивни

Внимание ! Не почиствайте никога със спирт ! Внимание! Неспазването на нормите за почистване на аспиратора и за подмяна на филтрите води до риск

пожар. Спазвайте строго посочените инструкции! Не се поема никаква отговорност за евентуални щети нанесени по мотора и пожари, възникнали следствие на неправилна поддръжка или неспазване на настоящите инструкции. Филтър за мазнини Фиг. 27-32 Филтърът задържа мазните частици, отделяни при

Да се почиства веднъж месечно или когато индикаторът за пренасищане на филтрите го показва (разбира се в случай, че моделът, който сте закупили е снабден с такъв индикатор). Използвайте не много силни миялни препарати и почиствайте ръчно или в съдомиялна машина, но на ниск

температура и кратък режим на измиване. При миене на металния филтър за мазнините в съдомиялната машина е възможно той да се обезцвети, но това по никакъв случай не намалява възможностите му за филтриране. За да разглобите филтъра за мазнините, дръпнете дръжката с пружинен механизъм. Филтър с активен въглен (само за филтрираща

Фиг. 31 Задържа неприятните миризми, които се отделят при

Съществуват два вида филтри с активен въглен:

• Филтър с активен въглен, който се мие.

• Филтър с активен въглен, който НЕ се мие. Миещ се филтър с активен въглен Филтърът с активен въглен може да бъде почистван на всеки два месеца или когато индикаторът за насищане на филтрите (ако избр аният от Вас модел е снабден с такъв) го показва. Мие се с топла вода и подходящи препарати или в съдомиялна машина на 65°C. Във втория случай в съдомиялната машина не трябва да има други съдове и трябва да се изпълни режима на измиване докрай. След това изва дете филтъра и го подсушете внимателно, извадете възглавничката от пластмасовата конструкция и поставете филтъра във фурната за да го изсушите напълно. Задръжте в продължение на 10 минути на 100°C. Възглавничката трябва да бъде подменяна на всеки 3 години и в случай, че покритието й е увредено. Немиещ се филтър с активен въ

Филтърът с активен въглен се запушва приблизително след дълъг период на използване в зависимост от начина на готвене и от това колко често почиствате филтъра . Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или когато индикаторът за засищане на филтрите показва, че е

Не се мие нито може да се използва повторно.

Фиксирайте филтъра с активен въглен най-напред от задната страна върху металното езиче на аспиратора и след това от лицевата страна с помощта на двете кръгли ръкохватки. Демонтиране Филтърът с активен въглен се демонтира като се завъртят на 90º кръглите ръкохватки, които го придържат къ

аспиратора. Подмяна на ел. крушки Фиг.33 Изключете уреда от ел. мрежата. Внимание! Преди да вземете в ръка ел. крушките проверете дали са изстинали.

1. С помоща на малка отвертка или подобен инструмент

отстранете капака на плафониерата.

2. Подменете изгорялата крушка.

Използвайте само халогенни лампи от 12V, максимум 20W - G4, като внимавате да не ги докосвате с ръка.

3. Затворете плафониерата (при затваря
