РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TRIKE 405403.0S Güde

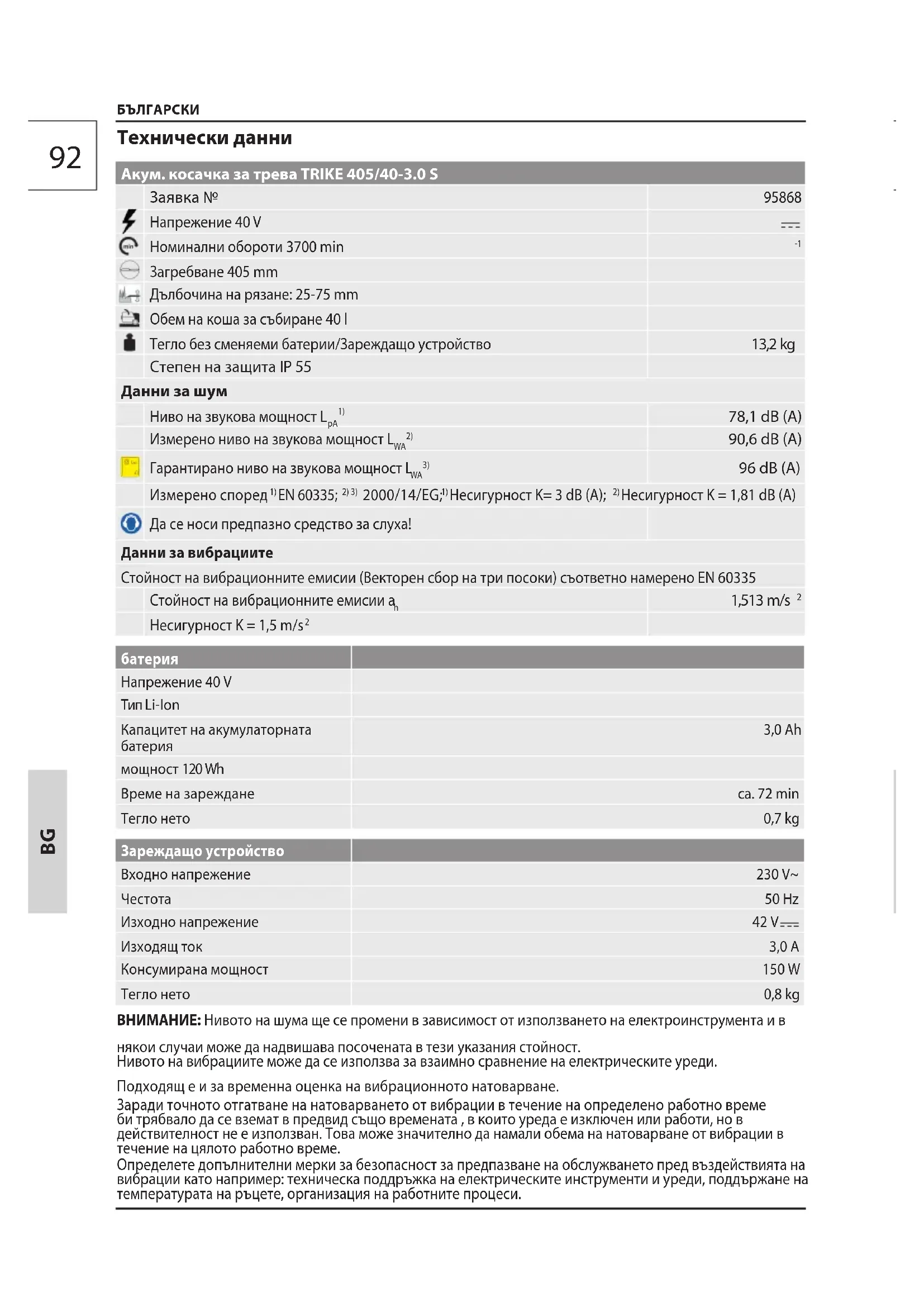

Загребване 405 mm Дълбочина на рязане: 25-75 mm Обем на коша за събиране 40 l Тегло без сменяеми батерии/Зареждащо устройство 13,2 kg Степен на защита IP 55 Данни за шум Ниво на звукова мощност L

90,6 dB (A) Гарантирано ниво на звукова мощност L

Несигурност K = 1,81 dB (A) Да се носи предпазно средство за слуха! Данни за вибрациите Стойност на вибрационните емисии (Векторен сбор на три посоки) съответно намерено EN 60335 Стойност на вибрационните емисии a

Напрежение 40 V Тип Li-Ion Капацитет на акумулаторната

3,0 Ah мощност 120 Wh Време на зареждане ca. 72 min

0,7 kg Зареждащо устройство Входно напрежение 230 V~ Честота 50 Hz Изходно напрежение 42 V Изходящ ток 3,0 A Консумирана мощност 150 W Tегло нето 0,8 kg ВНИМАНИЕ: Нивото на шума ще се промени в зависимост от използването на електроинструмента и в някои случаи може да надвишава посочената в тези указания стойност. Нивото на вибрациите може да се използва за взаимно сравнение на електрическите уреди. Подходящ е и за временна оценка на вибрационното натоварване. Заради точното отгатване на натоварването от вибрации в течение на определено работно време би трябвало да се вземат в предвид също времената , в които уреда е изключен или работи, но в действителност не е използван. Това може значително да намали обема на натоварване от вибрации в течение на цялото работно време. Определете допълнителни мерки за безопасност за предпазване на обслужването пред въздействията на вибрации като например: техническа поддръжка на електрическите инструменти и уреди, поддържане на температурата на ръцете, организация на работните процеси.93

Използвайте помпата едва след като внимателно сте прочели и разбрали упътването за обслужване. Запознайте се с управляващите елементи и правилната употреба на уреда. Спазвайте всички инструкции за безопасност посочени в упътването. Дръжте се отговорно спрямо трети лица. Обслужващия отговаря за злополуки или опасности спрямо трети лица. Ако имате съмнения относно свързването и обслужването на уреда, обърнете се към клиентски

Децата не трябва да си играят с

Уреда не може да се използва от лица с понижени физически, сетивни или умствени способности или от лица с недостатъчни знания или опит, ако не се надзирават и не ги ръководи отговорно лице. Трябва да се наглеждат малките деца да не си играят с устройството. Използване в съответствие с предназначението Акумулаторната косачка за трева е предназначена за косене на малки и средни тревни площи в лични градини в дома или като хоби в градините. Поради физическа заплаха за потребителя и за други хора, косачка за трева не може да се използва за други

Този уред може да се използва по предназначение само както е посочено. При неспазване на разпоредбите от общо валидните предписания и разпоредби от това упътване производителя не може да се вини за възникнали щети Косачката не може да се използва за сечене на храсти, живи плетове и храсти, за сечене и мулчиране на пълзящи растения или тревни площи на покриви или в балконени сандъчета. По-нататък косачката не може да се използва като трошачка за мулчиране на отрезки от дървета и живи плетове, нито пък за изравняване на неравности на почвата. Изисквания за обслужване Преди употреба на уреда обслужващия трябва внимателно да прочете упътването за обслужване. Квалификация: Освен подробно поучение от специалист за използването на уреда не е необходима никаква специална квалификация. Минимална възраст: С уреда могат да работят само лица, които са навършили 18 години. Изключения прави използването на непълнолетни само, ако това става по време на професионалното обучение с цел постигане на умение под надзора на обучаващото

Местните разпоредби могат да определят минималната възраст на потребителя. Обучение: Използването на уреда изисква само съответно поучаване от специалист, респ. упътване за обслужване. Специално обучение не е необходимо. Остатъчни опасности Въртящите се остриета могат да доведат до сериозни наранявания, съответно до отрязване на части от тялото. Никога не пипайте под корпуса на шкафа, когато устройството работи. Носете защитни обувки. Никога не смъквайте торбата за събиране, когато уреда работи. Отхвърляните камъни или почва могат да доведат до наранявания. Преди косене огледайте, дали върху обработваната площ няма чужди предмети. Внимавайте, торбата да е окачена правилно. По време на работа носете предпазни очила. Лошото осветление/ светлинните условия представляват голям риск за сигурността. По време на работа с уреда винаги осигурете достатъчно осветление, респ. добри светлинни

Поведение в случай на беда Опасност за злополука! Никога не поставяйте ръцете и краката в близост до въртящи се части Поддържайте винаги дистанция от отвора за изхвърляне. Окажете при злополука съответната първа помощ и повикайте колкото се може по бързо квалифицирана медицинска помощ. Предпазете пострадалия от други злополуки и го успокойте. Заради евентуална злополука на работното място трябва винаги да има под ръка аптечка за първа помощ според DIN 13164. Материала, който вземете от аптечката трябва да бъде допълнен веднага. Ако искате помощ, посочете тези данни:

1. Място на злополуката

2. Вид на злополуката

Предупреждение/ внимание! Прочетете упътването за обслужване Преди всякакви работи по регулиране, почистване и поддръжка изключете уреда и контактния ключ. Внимание! Ножовете още се въртят!Изчакайте, докато всички въртящи се части са спрени. Пазете захранващия кабел далеч от режещите остриета. Внимание, опасност за вмъкване Винаги дръжте деца и неупълномощени лица извън обсега на уреда. Пазете пред влага Не излагайте машината на дъжд. Носете предпазни очила! Да се носи предпазно средство за

Носете предпазни ръкавици! Носете безопасни обувки със защита против прерязване, груба подметка и стоманен връх! Предупреждение за отхвърлени

Предупреждение за остри ножове. Ножовете след изключване още малко

Дръжте близкостоящите лица на безопасно разстояние от машината (мин. 5 м) CE символ Дефектни и/или ликвидирани електрически или електронни уреди трябва да се предадат в съответните пунктове за събиране. Пазете пред влага Опаковката трябва да бъде насочена

Сертифицирано от Intertek GS Зареждащо устройство Предупреждение/ внимание! Прочетете упътването за обслужване Използвайте зарядното устройство само в закрити помещения. T2A Предпазител на устройството Тип на защита II

Дръжте акумулатора далеч от топлина

Дръжте акумулатора далеч от вода и

MAX. 40°C Пазете батерията от температури над 40 ° C. Li-Ion Не изхвърляйте батериите в битовия

Предайте батерията в пункт за събиране на стари батерии, където ще бъдат рециклирани по екологосъообразен начин, щадящ околната среда. Общи указания за безопасност за електрически уреди

Прочетете всички указания и инструкции за безопасност .Грешки при спазване на долу посочените указания могат да доведат до токов удар, пожар и/или сериозни злополуки. Съхранявайте всички указания и инструкции за безопасност за бъдеща употреба. В указанията за безопасност използваното понятие „електрически уред“ се отнася до захранваните с кабел електрически инструменти (със захранващ95

докато използвате уреда може да доведе до сериозни злополуки. b) Носете лични предпазни средства и винаги носете предпазни очила. Носенето на лични предпазни помагала каквито са респиратор, нехлъзгащи се безопасни обувки, предпазна каска или защита за слуха, в зависимост от типа и използването на електрическия уред, намалява риска за злополуки. c) Предотвратете неумишлено пускане в действие. Убедете се, че електрическия уред е изключен, преди да го присъедините към източника на напрежение и/или батерията, вдигнете или понесете. Ако по време на пренасяне държите пръст върху превключвателя на електрическия уред или включвате уреда в мрежата, когато е включен, това може да доведе до злополуки. d) Преди включване отстранете от електрическия уред инструментите за настройка и ключовете. Инструмент или ключ, който се намира в подвижните части на уреда, може да причини злополука. e) Избегнете абнормално положение на тялото. Заемете стабилна позиция и поддържайте непрекъснато равновесие. Така в неочаквани ситуации можете по-добре да контролирате електрическия уред. f) Носете подходящо облекло. Не носете широко облекло и бижута. Дръжте косата, облеклото и ръкавиците на безопасно разстояние от подвижните части. Свободното облекло, бижутата и дългите коси могат да бъдат захванати от подвижните части. g) Ако може да се монтират изсмукващи устройства и прахоуловители, убедете се, че те са присъединени и се използват правилно. Използването на устройство за изсмукване на праха може да намали заплахата от прах.

4) Използване и грижа за електрическия уред.

a) Не претоварвайте уреда. За всяка работа използвайте подходящ електрически уред. С подходящ електрически уред се работи по- добре и по-безопасно в посочения диапазон на

b) Не използвайте електрически уред, чийто превключвател е дефектен. Електрически уред, който не може да се включи или изключи, е опасен и трябва да бъде ремонтиран. c) Извадете щепсела от щепселната кутия и/ или батерията преди да правите настройка на уреда, смяна на принадлежностите или отлагане на уреда. Тези мерки за сигурност предотвратяват случайно пускане на електрическия уред. d) Електрически уреди, които не използвате, съхранявайте на недостъпно за деца място. Предотвратете електрическите уреди да бъдат използвани от лица, които не са кабел) и с батерии захранвани електрически инструменти (без захранващ кабел).

1) Безопасност на работното място

a) Поддържайте работното място чисто и добре осветено. Безпорядъка и недостатъчното осветление на работното място могат да доведат до злополуки. b) Не работете с електрическия уред в заплашена от експлозия среда, в която се намират запалими течности, газове и прах. Електрическите уреди създават искри, които могат да възпламенят прахообразни материали или изпарения. c) Дръжте децата и останалите лица на безопасно разстояние от електрическите уреди.Когато разсейвате вниманието си можете да загубите контрол над уреда.

2) Електрическа безопасност

a) Свързващия куплунг на електрическия уред трябва да пасва в щепселната кутия. Щепсела не трябва да се променя по какъвто и да било начин. Не използвайте заземените електрически уреди в комбинация с щепселни адаптери. Непроменените щепсели и подходящи щепселни кутии намаляват риска за токов удар. b) Предотвратете контакт на тялото със заземени повърхности каквито са тръби, отоплителни тела, печки и хладилници. Съществува повишен риск за токов удар, когато тялото Ви е заземено. c) Не излагайте електрическите уреди на дъжд и влага. Проникването на вода в електрическия уред, увеличава риска от токов удар. d) Не използвайте кабела в противоречие с неговото предназначение, за носене на уреда, неговото окачване или за изтегляне на щепсела от щепселната кутия. Пазете кабела от високи температури, масла, остри ръбове и подвижни части на уреда. Повредени или усукани кабели увеличават риска от токов удар. e) Ако работите с електрически уреди на открито, използвайте само удължителни кабели, които са подходящи за употреба на открито. Използването на удължителен кабел, предназначен за използване на открито намалява риска от токов удар. f) Когато не може да се избегне работа на електрическия уред във влажна среда, използвайте предпазен прекъсвач срещу погрешен ток. Използването на предпазен прекъсвач срещу погрешен ток намалява риска от токов удар.

3) Лична безопасност

a) Бъдете внимателни, обърнете внимание на това, което правите, и при работа с електрически уред подхождайте разумно. Не използвайте електрически уред когато сте изморен или под влияние на наркотици, алкохол и лекарства. Момент на невнимание,96

запознати с него или не са прочели тези инструкции. Електрическите уреди са опасни, когато ги използват неопитни лица. e) Старайте се грижливо за електроинструментите. Контролирайте, дали подвижните части функционират безупречно и не са заклещени, дали не са спукани или повредени до такава степен, че негативно да влияят на функционирането на електроинструмента. Преди използането на уреда оставете повредените части да бъдат ремонтирани. Причина за много злополуки са лошо поддържани електрически уреди. f) Поддържайте режещите инструменти остри и чисти. Старателно поддържаните режещи инструменти с остри ръбове по-рядко се заклещват и по-лесно се насочват. g) Използвайте електрическите уреди, принадлежности, разширения и др. в съответствие с настоящите инструкции. Едновременно вземете под внимание работните условия и дейността, която извършвате. Използването на електрическите уреди за други, освен предназначените цели може да доведе до опасни ситуации.

5) Използване и поддръжка на акумулаторни

инструменти a) Зареждайте батерията само със зарядното устройство, препоръчано от производителя. Зарядно устройство, което е подходящо за определен тип батерия, съотв .акумулатори съществува опасност от пожар, когато се използва с други акумулатори. b) В този електрически инструмент използвайте само акумулатори, които са предназначени за него. Използването на други акумулатори може да доведе до злополуки и опасност от

c) Не оставяйте неизползван акумулатор в близост до кламери, монети, ключове, пирони, винтове или други дребни метални предмети, които биха могли да причинят шунтиране на контактите. Късо съединение между контактите на акумулатора може да доведе до изгаряния или пожар. d) При лошо използване от акумулатора може да изтече течност. Избягвайте контакт с нея. В случай на случаен контакт изплакнете с вода. Когато течността навлезе в очите, потърсете допълнително медицинска помощ.Изтичащата течност от батерията може да причини раздразнение на кожата или

a) Електрическия уред може да бъде ремонтиран само от квалифициран оторизиран персонал, и то само с помоща на оригинални резервни части. Това ще гарантира, че безопасността на уреда ще остане

Инструкции за безопасност за Акум. косачка за трева По време на използване на уреда дръжте децата и останалите лица и животни на безопасно разстояние. Минималното безопасно разстояние представлява 5м. Носете лични предпазни помагала. Носете здрави обувки и дълги панталони. Никога не използвайте уреда бос или с леки сандали. Ако е необходимо носете предпазни ръкавици. Проверете внимателно терена, на който ще се използва машината и отстранете всички предмети, които машината може да залови и изхвърли като напр. камъни, клони, телове, живи същества и др. Ако е възможно, избегнете използването на продукта в мокра трева. Преди употреба направете винаги визуална проверка, че ножовата летва, болтовете на ножовете и режещия механизъм не са изтъпени, износени или повредени. Сменете износените или повредени ножове и болтове, за да се осигури баланс. Строго е забранено да се демонтирват, изменят и да се използват в противоречие с предназначението предпазните съоръжения, които се намират на машината или да се закрепват предпазни съоръжения от други производители. Уреда не може да се използва, когато е повреден или са дефектни съоръженията за безопасност. Сменете износените и повредените

Пуснете мотора едва тогава, когато Вашите крака са на безопасно разстояние от режещите инструменти. При стартиране не накланяйте машината. Не стартирайте машината, когато стоите пред отвора за изхвърляне. Ходете! Не бягайте! Порижете се за безопасно стоене, особено на склонове. Не сечете прекалено стръмни склонове. Бъдете особено предпазливи, когато променяте посоката на движение на склонове. Бъдете максимално внимателни, когато се обръщате и дърпате машината към себе си. Изключете косачката винаги, когато я пренасяте, накланяте или се движите извън тревни площи. Изчакайте, докато всички въртящи части спрат да се

Ако се натъкнете на чужд предмет или машината започне да вибрира, трябва да я изключите и да извадите лулата на запалващата свещ. Проверете, дали уреда не е повреден. Евентуално оправете щетите.97 Изключете машината веднага след приключване на

• Спрете машината и извадете контактния ключ. Изчакайте докато всички въртящи се части спрат, и устройството изстине. Извадете ключа.винаги, когато напускате устройството.

• За да се освободи блокирания нож.

• За да регулирате височината на косене

• За да изпразните торбата за събиране.

• Когато захванете чуждо тяло, проверете дали косачката не се е повредила. Преди да пуснете уреда отново в действие, трябва да се извърши

• За повдигане или отнасяне на косачката.

• За да можете да преобърнете или превозите (напр. от тревната площ или през път).

• Преди да проверите косачката, почистете я Превключвателят за включване/изключване и ключът за безопасност не трябва да се заключват. Използвайте в електрическия инструмент само батерии, които са предназначени за тази цел. Използването на други батерии може да доведе до нараняване и опасност за пожар. Предупреждение: Този електрически инструмент по време на работа създава електромагнитно поле. При някои обстоятелства това поле може да предизвика смущения във функционирането на активни или пасивни медицински имплантанти. За да намалите риска от сериозно или фатално нараняване, ние препоръчваме лицата с медицински имплантанти да се консултират по въпроса със своя лекар и с производителя на медицинския имплантант, преди да работят с

Не използвайте устройството в близост да леснозапалими течности или газове. При късо съединение съществува опасност от пожар и

Избягвайте експлоатация на машината при лоши атмосферни условия, особено при опасност от

Инструкции за работа В шахтата за вмъкване на батерията не трябва да се допускат никакви метални части (опасност от късо съединение). Никога не използвайте зарядното устройство във влажна или мокра среда. Подходящо е само за вътрешни помещения. Уверете се, че захранващото напрежение на мрежата отговаря на данните на табелката на зарядното устройство. Съществува опасност от токов удар. Разделяйте кабелните връзки само чрез издърпване на щепсела. Дърпането на кабела може да повреди кабела и щепсела, и след това вече няма да бъде гарантирана електрическата безопасност. Никога не използвайте зарядното устройство, когато кабела, щепсела или самия уред са повредени от външни влияния. При повреда оставете за ремонт в оторизирана работилница Предотвратете да бъде ограничено охлаждането с покриване на охлаждащите канали. Не използвайте уреда в близост до източници на топлина или върху запалими повърхности. Никога не отваряйте зарядното устройство. В случай на повреда се обърнете към професионална работилница. За зареждане на акумулатора използвайте само зарядно устройство Güde. При използване на други зарядни устройства могат да се появят повреди или да се стигне до пожар. Външната повърхност на батерията трябва да бъде чиста и суха, преди да започнете да я зареждате.

При неправилна употреба или използване на повреден акумулатор може да изтичат изпарения. Приведете чист въздух и при затруднения потърсете медицинска помощ. Парите могат да предизвикат дразнене на дихателната система. Опасност от пожар! Опасност от

Никога не използвайте повредени, дефектни или деформирани акумулатори. Никога не отваряйте акумулатора, не го повреждайте и не го оставяйте да падне на земята. Никога не зареждайте акумулатора в среда с киселини и лесно избухливи материали. Дръжте акумулатора далеч от топлина и огън. Използвайте акумулатора само при околна температура между 10 ° C до +40 ° C. Не го поставяйте никога върху отоплителни тела и не го излагайте продължително време на силна слънчева светлина. След силно натоварване най-напред оставете да изстине. Късо съединение - не шунтирайте контактите на акумулатора с метални части. При ликвидирване, транспортиране или съхранение акумулатора трябва да се опакова (пластмасова торба, кутия), или контактите трябва да се залепят. Инструкции за работа Акумулаторите се доставят частично заредени, и преди да се използват за първи път трябва да се заредят напълно.

• Когато машината работи бавно или спира, презаредете акумулатора.

• Литиево-йонния акумулатор може да се презарежда по всяко време, без да се съкращава живота му. Прекъсването на процеса на зареждане няма да повреди акумулатора.

• Литиево-йонния акумулатор е защитен с електронна защита на клетките „Защита Electronic-Cell“ против дълбок разряд. Значително по-кратко време за работа на заредената батерия, означава че батерията е консумирана и трябва да бъде заменена. Използвайте само оригинални резервни батерии

Въртящ се нож! Работа / регулиране на уреда извършвайте само с изключен двигател, изваден контактен ключ и когато режещия нож е спрян. Преди всякакви работи по регулиране, почистване и поддръжка изключете уреда и контактния ключ. Изчакайте всички движещи се части да спрат и устройството да се охлади. Поддържайте машината чиста. Редовно почиствайте улея за изхвърляне на тревата и корпуса на уреда. Обслужете всички подвижни части с екологично

Контролирайте редовно коша за събиране от гледна точка за износване и стареене. Ремонти и работи, които не са описани в това упътване, може да извършва само квалифициран оторизиран персонал. Да се използват само оригинални аксесоари и оригинални резервни части. Само редовно поддържан и обслужван уред може да бъде задоволително помагало. Недостатъчната поддръжка и грижа може да доведе до неочаквани инциденти и злополуки.

Инструкциите за ликвидация произтичат от пиктограмите, които са разположени на уреда или опаковката. Дефектни и/или ликвидирани уреди трябва да се предадат в съответните пунктове за събиране. Изхвърляйте акумулаторите екологично Литиево-йонните акумулатори подлежат на специални условия за обезвреждане. Оставете повредените акумулатори да бъдат ликвидирани от специализирана фирма. Преди уредът да се бракува, трябва да извадите акумулатора от него. Повредените акумулатори могат да навредят на околната среда и вашето здраве, ако от тях изтичат токсични изпарения или течности.

Затова никога не изпращайте дефектен акумулатор по пощата и по подобен начин. Моля, свържете се с вашия местен център за рециклиране. Изхвърляйте акумулаторите в незаредено състояние. Препоръчваме полюсите да се залепят с тиксо, за да бъдат защитени срещу късо съединение. Никога не отваряйте акумулатора. Ликвидация на транспортната опаковка Опаковката предпазва уреда от увреждане по време на транспортиране. Опаковъчните материали обичайно са избрани според екологично приемливи критерии за боравене с отпадъци, и затова могат да се рециклират. Връщането на опаковката в объщението на материали пести суровини и намалява появата на отпадъци. Части от опаковката (напр. фолио, стиропор ®) могат да бъдат опасни за децата. Риск от задушаване! Съхранявайте части от опаковката извън достъпа на деца, и ликвидирайте колкото е възможно

Гаранционния срок представлява 12 месеца при промишлена употреба, 24 месеца за потребители и започва от деня на закупуване на уреда. Гаранцията се отнася изключително за недостатъци причинени поради дефекти на материала или фабрични дефекти. При упражняване на рекламации в гаранционния срок прибавете оригинален документ от закупуването с дата на покупката От право на гаранция са изключени непрофесионална употреба като напр. претоварване на уреда, употреба със сила, увреждане от чуждо лице или от чужд предмет. Неспазване на упътването за употреба и упътването за монтаж и нормалното износване също са изключени от гаранция.99

Отстраняване на неизправността

Отстраняване Мотора не стартира Акумулатора е празен Заредете акумулатора Акумулатора е дефектен Оставете да бъде сменен в специализиран сервиз на Güde Не е мушнат контактният ключ Вижте по-долу „Работа“

Не се контролира главния прекъсвач, респ. дъгата за безопасност Вижте по-долу „Работа“

Неспокоен ход, силно

Ножът е повреден Сменете ножа Ножът е свободен Проверете затягането на ножа и го

Лоша мощност на косенето/захващането Ножът е изтъпен Оставете ножа да бъде подострен или

Акумулатора е дефектен Оставете да бъде сменен в специализиран сервиз на Güde Коша за събиране е задръстен Изпразнете торбата за събиране

Нерегулирана височина на рязане Регулирайте височината на рязане

Тревата не се събира Задръстен канал Коша за събиране е пълен Прекалено мокра трева Почистете канала за изхвърляне Изсипете коша за събиране сечете при сухо време

Важни информации за клиента. Предупреждаваме, че връщането по време на гаранционния срок или и след гаранционния срок е необходимо винаги да се извърши в оригинална опаковка. С тази мярка ще се избегне излишното увреждане по време на транспортиране и неговото често спорно уреждане. Устройството е защитено оптимално само в оригиналната опаковка, и така е осигурена плавна преработка.

Имате ли технически въпроси? Рекламации? Необходими ли Ви са резервни части или упътване за обслужване? На нашите страници www.guede.com в отдел Сервиз ще Ви помогнем бързо и без излишна бюрокрация. Помогнете ни, моля, за да можем да Ви помагаме. За да можем да идентифицираме Вашия уред в случай на рекламация, ни е необходимо да знаем неговия сериен номер, номера на продукта и година на производство. Всички тези данни ще намерите на типовата табелка. За да ги имате под ръка постоянно, запишете ги, моля, тук. Сериен номер Номер на продукта: Година на производство Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com100

Начин на обсъждане на сходство

Гарантирано ниво на звукова мощност

Упълномощен за съставяне на техническата документация
