Тип продукт	Документен унищожител
Марка	Intimus
Модел	45 CC4
Размери (Д x Ш x В)	40 x 30 x 60 см
Тегло	15 кг
Захранване	220-240 V, 50/60 Hz
Консумация на електроенергия	500 W
Ниво на сигурност	P-4 (кръстосано рязане)
Капацитет на листове (A4 80 g/m²)	30 листа на преминаване
Тип на рязане	Кръстосано рязане
Размер на рязане	4 x 40 mm
Капацитет на кошницата	80 литра
Работен цикъл	30 минути работа, 30 минути почивка
Ниво на шум	58 dB(A)
Специални функции	Преден ход, заден ход, автоматично спиране, защита от претоварване
Поддръжка и почистване	Редовно смазване на ножовете със специално масло
Безопасност	Автоматично спиране при блокиране, термична защита, отваряне на кошницата за безопасност
Резервни части и ремонтопригодност	Налични са резервни ножове, мотор, електронна платка
Материал на корпуса	Подсилена пластмаса
Цвят	Черен
Гаранция	2 години
Включени аксесоари	Захранващ кабел, торби за боклук, смазочно масло

Често задавани въпроси - 45 CC4 Intimus

Какъв е капацитетът на листове на Intimus 45 CC4?

Intimus 45 CC4 може да унищожи до 30 листа на едно преминаване за хартия A4 80 g/m².

Какъв тип рязане използва този унищожител?

Използва кръстосано рязане с размер на частиците 4 x 40 mm, осигуряващо ниво на сигурност P-4.

Как да поддържам моя унищожител Intimus 45 CC4?

Препоръчва се да смазвате ножовете на всеки 30 минути употреба или след всяко изпразване на кошницата със специално масло за унищожители.

Унищожителят спира ли при претоварване?

Да, разполага с защита от претоварване и автоматично спиране при блокиране или прегряване.

Какъв е размерът на кошницата за събиране?

Кошницата има капацитет от 80 литра, което позволява продължителна употреба без често изпразване.

Могат ли да се унищожават телчета или кламери с този модел?

Да, Intimus 45 CC4 може да унищожава телчета и кламери без проблем, но не се препоръчва да ги оставяте в големи количества.

Какъв е препоръчителният работен цикъл?

Цикълът е 30 минути непрекъсната работа, последвани от 30 минути почивка, за да се охлади.

Как да обърна посоката на ножовете при блокиране?

Използвайте функцията заден ход, като натиснете съответния бутон, след което извадете блокираната хартия.

Къде мога да намеря резервни части за този унищожител?

Резервни части като ножове, мотор или електронна платка са налични при оторизирани дилъри на Intimus или онлайн.

Унищожителят има ли гаранция?

Да, той се ползва с 2-годишна гаранция срещу производствени дефекти. Запазете фактурата за покупка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 45 CC4 Intimus

Преди да започнете работа с уреда, моля прочетете инструкцията за експлоатация!

Инструкция за експлоатация

<< По едно и също време с уреда не бива да работи повече от 1 човек! Частите и елементите, които предпазват работация с уреда, са конструирани за безопасната "работа на един човек".

<< Опасност от нараняване! Не допускайте в близост до отвора за подаване на хартия непристегнати части от облекло, вратовръзки, бижута, дълга коса, или други предмети, които могат да попаднат в отвора.

<< Когато машината работи (раздробява хартия) по нея не бива да се прави нищо (напр. почистване и т.н.)!

<< Опасност от нараняване! Не слагайте пръстите на ръката си в отвора за хартия.

<< Забранява се присъствието на деца в близост до включена и готова за работа машина! Цялостната концепция за сигурността при работа с уреда (размери, отвори за подаване на хартията, аварийно изключване и тн.) е разработена за безопасно обслужване от възрастен човек.

<< В случай на опасност изключете машината от главния шалтер, изключете аварийния шалтер или извадете щекера от контакта!

<< Преди да отворите уреда изваждайте щекера от контакта! Ремонти да се извършват само от специалист!

Шредерът intimus 45/60SC2/CC3/CC4/CC5/CC6 e уред за раздробяване на хартия, както и носители на данни като CD, DVD, кредитни карти и 3,5"-дискети.

Машината да се използва само за раздробяване на хартия и кредитни карти, както и за раздробяване на CD, DVD и 3,5"-дискети!

Раздробяването на други носители на данни може да причини повреди на уреда (напр. счупване на режещия механизмъм и др.).

ИНСТАЛИРАНЕ:

• Разопаковайте уреда и го поставете на мястото за работа.
• Окачете полиетиленов чувал на рамката за торбата.
• С щепсела (1) (Фиг. 2) включете уреда към електрическата мрежа (За данни за необходимия входен предпазител на контакта виж "ТЕХНИЧЕСКИ ДАННИ").

Свързването към електрическата мрежа на машината трябва да е лесно достъпно и трябва да се намира близо до машината! Машината е предназначена за използване само в затворени помещения със стайна температура (10-25°C)!

РАБОТА С МАШИНАТА

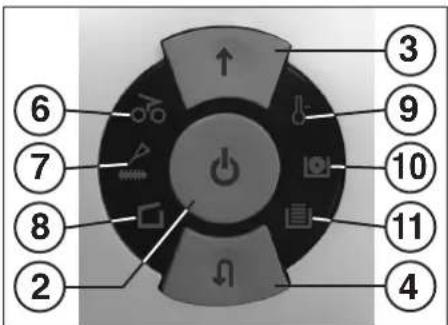

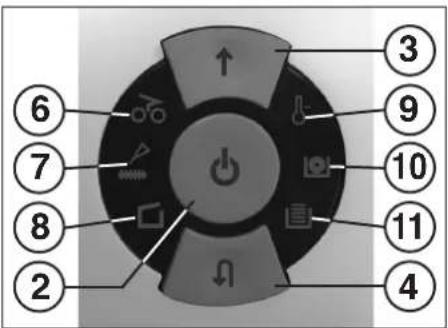

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

1 = Щепсел (Фиг. 2)

Свързвайки машината посредством щепсела към електрическата мрежа, първоначално машината се намира в изключено състояние.

2 = Функционален бутон (Фиг. 1)

"Готовност за работа" / "Изкл." / "Стоп" Този бутон обхваща три функции:

a) "Готовност за работа"

Чрез кратко натискане на този бутон машината се превключва в режим "Готовност за работа". Едновременно с това светва вградения светодиоден индикатор

б) "Изкл."

Ако този бутон бъде задържан натиснат за около 3 сек. в режим "Готовност за работа", машината се изключва.

Указание: При неизползване на машината за период от около 5 мин., машината автоматично се изключва.

в) "Стоп"

Чрез кратко натискане на този бутон при работец режещ механизмъм, същия се изключва и спира.

3 = Бутон за предвижване напред (Фиг. 1) Този бутон обхваща две функции:

a) Чрез кратко натискане на този бутон режещия механизмъм се задвижва за няколко секунди в посока напред, напр. за да се извади хартията останала в режещия механизмъм. Едновременно с това светва вградения светодиоден индикатор б) Ако този бутон са задържи натиснат около две сек., режещия механизмъм работи продължително в посока напред и машината може да бъде заредена. Едновременно с това светва вградения светодиоден индикатор

4 = Бутон за връщане (Фиг. 1)

При натискане на този бутон режещия механизмъм се придвижва кратковременно в обратна посока. Едновременно с това светва вградения светодиоден индикатор

Стартира пароцеса на раздробяване когато в един от двата джоба за подаване бъде вкаран материал за раздробяване. Едновременно с това светва светодиодния индикатор на бутона за придвижване напред.

6 = Контролна лампа (Фиг. 1)

"Уреда е задръстен с материал за раздробяване" / "Паралелно подаване на материал за раздробяване" / "Фотоклетката действа при отваряне на вратата или при включване"

За принципа на действие виж съответното описание в глава "ПОВРЕДА".

a) "Уреда е задръстен с материал за раздробяване" Светва, когато в режещия механизмъм се подаде твърде много материал. Режещият механизмъм блокира, след това се завърта малко обратно и спира. Електродвигателят се изключва.

б) "Паралелно подаване на материал за раздробяване"

Светва, когато едновременно в двата канала бъдеподаден материал. Режещият механизъм спира, след това се завърта малко обратно и спира. Електродвигателят се изключва.

в) "Задействане на фотоклетката при отваряне на вратата"

Светва, когато при отваряне на вратичката все още има материал в един от двата канала. Режещият механизмъм спира. Електродвигателят се изключва.

г) "Задействане на фотоклетката при включване"

Светва, когато при включване на машината все още има материал в един от двата канала.

Фиг. 1

7 = Контролна лампа (Фиг. 1)

"Смажете режещия механизмъм"

Светва, когато режещия механизмъм от версията Cross-Cut трябва да бъде смазан. Процеса на смазване трябва да бъде потвърден с бутона за връшане (4) (виж описанието в "ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ").

8 = Контролна лампа (Фиг. 1)

Свети, когато е отворена вратичката на долния шкаф. Машината се изключва автоматично и не може да бъде стартирана, докато вратичката стои отворена.

б) "Електрическа повреда"

Мига, когато има електрическа повреда в сензорната техника на вратичката. Машината се изключва. Моля, уведомете Вашия търговец.

9 = Контролна лампа (Фиг. 1)

"Претоварване на електродвигателя" /

"Електрическа повреда"

За принципа на действие виж съответното описание в глава "ПОВРЕДА".

Светва, когато бъде претоварен електродвигателя и се е изключил. Машината не може да бъде стартирана по време на фазата на охлаждане на електродвигателя.

б) "Електрическа повреда"

Мига, когато има електрическа повреда в платката за управление. Едновременно мига светодиодния индикатор на функционалния бутон (2). Машината се изключва. Моля, уведомете Вашия търговец.

10 = Контролна лампа

"Пълен контейнер за CD/DVD" (Фиг. 1)

Светва, когато контейнера за CD/DVD е пълен и трябва да бъде изпразнен. Режецият механизъм за раздробяване на CD/DVD се изключва. Процесът на изпразване на контейнера за CD/DVD трябва да бъде потвърден с бутона за придвижване напред (3).

Указание: Режещият механизмъм за раздробяване на хартия може да продължи да бъде използван.

11 = Контролна лампа

"Препълнена торба за улавяне на хартията" (Фиг. 1)

Светва, когато торбата за улавяне на хартията е пълна и трябва да бъде изпразнена. Режещият механизмъм за раздробяване на хартия се изключва.

Указание: Режещият механизмъм за раздробяване на CD/DVD може да продължи да бъде използван.

12 = Джоб за подаване на хартия (Фиг. 3)
13 = CD/DVD-процеп за подаване (Фиг. 3)
14 = Торба за улавяне на хартия (Фиг. 4)
15 = Контейнер за раздробен материал CD/DVD (Фиг. 4)
16 = Рамка на торбата (Фиг. 4)
17 = Резервоар за масло (Фиг. 4, 6)

Фиг. 1

Шредерът не трябва да се използва за сядане или като опора за качване. Опасност от падане в следствие на счупване на материала!

ВКЛЮЧВАНЕ НА МАШИНАТА:

За включване на машината в "готовност за работа" процедирайте както следва:

• Краткотрайно натиснете функционален бутон (2).
• Светва светодиодния индикатор на функционалния бутон (2) за "Готовност за работа".
• Машината може да бъде захранена

ПОДАВАНЕ НА МАТЕРИАЛ ЗА РАЗДРОБЯВАНЕ:

Подайте хартия в режещия механизмъм през джоба за подаване на хартия (12) (Фиг. 3).

Подайте в режещия механизмъм носител на данни (CD, DVD или кредитна карта) самостоятельно през отделно пригодения процеп за подаване (13) (Фиг. 3).

Машината автоматично се включва на движение напред, издърпва материала и след процеса на раздробяване се изключва автоматично.

По време на подаване на хартия никога едновременно с това не подавайте CD/DVD и обратно!

Указания: За раздробяването на безцветни фолиа машината трябва да бъде включена ръчно на движение напред (задръжте за около 2 сек. натиснат бутона за предвижване напред (3)).

Чрез краткотрайно натискане на функционалния бутон (2) (функция "Стоп") по всяко време може да бъде прекъснат процеса на раздробяване. За продължаване задръжте натиснат за около 2 сек. бутона за предвижване напред (3).

При неизползване на машината за период от около 5 мин., тя автоматично се изключва.

Никога не подавайте на машината повече от определеното максимально количество материал (съблюдавайте "ТЕХНИЧЕСКИ ДАННИ")!

Ако въпреки това в режещия механизм попадне твърде много материал, вижте "ПОВРЕДИ" в "ЗАДРЪСТВАНЕ С МАТЕРИАЛ".

За правилното разделяне на отпадъка се грижат два отделни контейнера за раздробения материал.

Ако е запълнена торбата за улавяне на хартията, машината се изключва. Контролната лампа (11) светва. Постъпва се така:

• Отворете вратичката. Контролната лампа ☐(8) светва. Ако в някой джоб за подаване има оştанал материал, светва допълнително и контролната лампа ☑(6).
• Извадете рамката на торбата (16) със закачената торба за улавяне на хартия (14) и поставения контейнер за раздробен материал CD/DVD (15) от долната чат на корпуса.
• Извадете контейнера за CD/DVD, свалете торбата за улавяне на хартия и изпразнете съдържанието. Контролната лампа (11) изгасва.

Фиг. 3

• Закачете изпразнената торба върху рамката за торбата (16), поставете контейнера за CD/DVD и отношо вмъкнете рамката с торбата и контейнера за CD/DVD в долната част на корпуса.
• Затворете вратичката. Контролната лампа (8) изгасва.
• Ако контролната лампа (6) свети, краткотрайно натиснете бутона за придвижване напред (3). Останалият материал в процепа за подаване се раздробява и индикатора изгасва.

Указание: Контрола за препълване на контейнера за CD се осъществява чрез броене на извършените цикли на раздробяване.

Когато бъде достигнат броят (ок. 20 броя) на подадените CD/DVD-та програмиран в управлението, машината се изключва. Контролната лампа 📄(10) светва.

Постъпва се така:

• Отворете вратичката. Контролната лампа □(8) свети и светодиодния индикатор ↑ на бутона за придвижване напред (3), както и контролната лампа Ⓞ(10) мигат.
• Извадете рамката за торбата (16) със закачената торба за улавяне (14) и поставения контейнер за CD/DVD (15) от долната част на корпуса, измъкнете контейнера за CD/DVD и изпразнете съдържанието.
• За кратко натиснете бутона за придвижване напред (3) за да потвърдите изпразването на контейнера за CD/DVD-та. Процесът на отброяване отново започва от нула. Контролната лампа (10), както и светодиодния индикатор ↑ на бутона за придвижване напред (3) изгасват.
• Поставете изпразнения контейнер за CD/DVD върху рамката за торбата (16) и отново вмъкнете рамката с торбата и контейнера в долната част на корпуса.
• Затворете вратичката. Контролната лампа □(8) изгасва.
  Указание: Машината работи само при затворена вратичка!

За да се избегне задръстване с материал и така да се постигне постоянно и ефективно унищожаване на носители на данни, по време на процеса на раздробяване, моментата степен на натоварване на електродвигателя се индикира посредством определена цветна, разсяяна светлина в процепа за подаване,

както следва:

Зелена светлина: натоварване < 50%

Жълта светлина: натоварване 50 - 75%

Червена светлина: натоварване 75 - 100%

Ако в следствие подаването на твърде много материал се получи задръстване, машината реагира по следния начин:

- Режещият механизмъм блокира, след това се завърта малко в обратна посока (материала се освобождава) и остава неподвижен. Електродвигателят се изключва. Контролната лампа фо светва.

Постьпва се така:

Остатъци от хартия в джоба за подаване на хартията (12)

• Отстранете върнатата хартия.
• Режещият механизмъм сега тръгва автоматично напред и раздробява хартиените остатыци застанали в режещия механизмъм. По време на придвижването напред свети светодиодния индикатор на бутона за придвижване напред (3). Контролната лампа сб) изгасва.
• Продължете раздробяването с по-малко количество хартия. Задръстване с раздробен материал в процепа за подаване на CD/DVD-та (13)
• Отстранете върнатия материал.

Внимателно премахнете материала, внимавайки да не се нараните от острите режещи части!

• Останалия материал за раздробяване автоматично се подава на режещия механизмы и се раздробява. По време на придвижването напред свети светодиодния индикатор ↑ на бугона за придвижване напред (3). Контролната лампа 📄 (6) изгасва.
• Когато материала за раздробяване премине, продължете раздробяването в правилния обем.

- Ако е необходимо, превключвайте ръчно режещия механизъм на движение напред и назад, докато материала за раздробяване премине и бъде раздробен напълно.

ПАРАЛЕЛНО ПОДАВАНЕ

НА МАТЕРИАЛ ЗА РАЗДРОБЯВАНЕ:

Ако в двата процепа едновременно бъде подаден материал, машината реагира както следва:

• Режещият механизъм блокира, след това се завърта малко в обратна посока (материала се освобождава) и остава неподвижен. Електродвигателят се изключва. Контролната лампа се светва.
• Премахнете материала от един от процепите.
• Натиснете за кратко бутона за предвижване напред (3). Материалът за раздробяване на другия процеп се подава на режещия механизмъм и се раздробява. Контролната лампа 5(6) изгасва.

Ако при отваряне на вратичката в един от двата процепа все още има материал, електродвигателя се изключва и режещия механизмъм спира. Контролната лампа светва.

Затворете вратичката и потвърдете състоянието с кратко натискане на бутона за придвижване напред (3). Наличният материал за раздробяване се подава на режещия механизмъм и се раздробява.

Ако при включване в един от двата процепа все още има материал, светва контролната лампа сб.

Премахнете материала и потвърдете състоянието с кратко натискане на бутона за придвижване напред (3).

ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ:

Ако електродвигателя се претовари, той се самоизключва. Контролната лампа 69) светва.

След време на охлаждане от ок. 25-40 минути (според модела и температурата на помещението), може отново да включите уреда.

Ако мига контролната лампа (9) заедно със светодиодния индикатор на функционалния бутон (2) или контролната лампа (8) има електрическа повреда. Машината не може да бъде включена.

В този случай, моля уведомете Вашия търговец.

Ако уреда не работи, проверете следните точки:

• включен ли е щепсела в контакта?
• затворена ли е вратичката?
• препълнена ли е торбата за улавяне на хартията? Следвайте инструкциите в "ИЗПРАЗВАНЕ НА ТОРБАТА ЗА ХАРТИЯ".
• препълнен ли е контейнера за CD/DVD-ta? Следвайте инструкциите в "ИЗПРАЗВАНЕ НА КОНТЕЙНЕРА ЗА CD/DVD-ta".
• задръстен ли е уреда от раздробения материал? Следвайте инструкциите в "ЗАДРЬСТВАНЕ НА УРЕДА С РАЗДРОБЕН МАТЕРИАЛ"
• бил ли е претоварен електродвигателя? вижте в "ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ".

Ако нито една от точките не помага да отстраните повредата, обърнете се към Вашия търговец.

РАБОТА С МАШИНАТА / ИЗХВЪРЛЯНЕ НА БРАКУВАН УРЕД

Ако във входния отвор останат частици хартия (напр. след задръстване с хартия) е възможно, уреда да не се изключва заради "скритите" фотоклетки.

Можете да отстраните хартиените парченца, съответно да почистите фотоклетката, като подадете в режещия механизъм нов лист хартия или да включите машината на движение на заден ход и с четка да почистите кратко двете "очи" на фотоклетката.

Фиг. 5

Фиг. 6

ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ (CROSS-CUT):

Cross-Cut-режещите механизми трябва да бъдат смазвани през определен период на експлоатация. Ако светне контролната лампа 📄(7), процедирайте по следния начин:

Отворете вратичката. Контролната лампа 📄 (8) свети и светодиодния индикатор 🚫 на бутона за придвижване назад (4), както и контролната лампа 🚫 (7) мигат. Свалете резервоара за масло (17) (Фиг. 6) от държача на вратичката и отново затворете вратичката.

Върху лист хартия разпределете малко масло и подайте същия през джоба за подаване на хартията (12) към режещия механизмъм. Хартията се поема и по този начин маслото попада в режещия механизмъм.

Указание: За да изгасне индикатора е необходимо след процеса на смазване на режещия механизмъм, този процес да бъде потвърден както следва:

Отворете вратичката толкова широко, докато светне контролната лампа (8). Контролните лампи 📄 (7) и ⚡️ (4) мигат.

• Натиснете бутона за връщане (4) и го задръжте, докато угасне контролната лампа 📁(7).
• Затворете отново вратичката.
  Режещият механизмъм започва автоматично цикъла на почистване (движение напред/назад) и след това изключва. Машината отново е готова за работа. В случай на последваща поръчка на специално масло виж в "ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ".

Ако машината не се използва известно време тя автоматично се изключва след около 5 мин. Светодиодният индикатор на функционалния бутон (2) за "Готовност за работа" изгасва. За включване отново натиснете за кратко функционалния бутон..

ИЗХВЪРЛЯНЕ НА МАШИНАТА:

Изхвърлете машината след изтичане на живота й на експлоатация спазвайки правилата за опазване на околната среда. Не изхвърляйте части от машината или опаковката заедно с битовите отпадъци.

ТЕХНИЧЕСКИ ДАННИ

Модел	Данни за захранване от мрежатазахранващо напряжение/честота • потребление на ел. энергия • мощност
intimus 45/60SC2	220-230V/50Hz • 3,0 A • 0,7 kW	115-125V/60Hz • 5,6 A • 0,7 kW	100V/50/60Hz • 7,0 A • 0,7 kW
intimus 45/60CC3+CC4+CC5	220-230V/50Hz • 3,0 A • 0,55 kW	115-125V/60Hz • 5,6 A • 0,55 kW	100V/50/60Hz • 7,0 A • 0,55 kW
intimus 45/60CC6	220-230V/50Hz • 3,0 A • 0,7 kW	115-125V/60Hz • 5,6 A • 0,7 kW	100V/50/60Hz • 7,0 A • 0,7 kW

Предпазител на входа (бавен): 220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Препоръка: За допълнителна поръчка на принадлежности или резервни части се обръщайте към доставчика на оборудването.
