Тип продукт	Звукова лента (soundbar) с безжичен субуфер и задни говорители
Модел	HW-Q90R
Марка	Samsung
Канали	7.1.2 (9.1.2 с задни говорители)
Обща мощност	512 W
Размери на основната лента (ш. x в. x д.)	1226 x 83 x 136 mm
Тегло на основната лента	7.2 kg
Размери на субуфера (ш. x в. x д.)	205 x 403 x 403 mm
Тегло на субуфера	9.8 kg
Размери на задния говорител (ш. x в. x д.)	105 x 208 x 135 mm
Тегло на задния говорител	1.9 kg (чифт)
Захранване	AC 220-240 V, 50/60 Hz
Консумация на енергия (лента)	60 W (режим на готовност: 0.5 W)
Консумация на енергия (субуфер)	50 W (режим на готовност: 0.5 W)
Поддържани аудио формати	Dolby Atmos, Dolby Digital Plus, Dolby TrueHD, DTS:X, DTS-HD Master Audio
Специални функции	Adaptive Sound, Game Pro Mode, нощен режим, усилвател на диалог
Безжична връзка	Bluetooth 4.2, Wi-Fi (2.4/5 GHz)
HDMI конектори	2 входа (HDCP 2.2), 1 изход (eARC)
Други конектори	Оптичен цифров, USB (актуализации), AUX (3.5 mm)
Дистанционно управление	Да (включено в комплекта)
Монтаж на стена	Да (скоба в комплекта)
Почистване и поддръжка	Избърсвайте с мека, суха кърпа. Не използвайте химически препарати.
Безопасност	Не отваряйте корпуса, не излагайте на влага, използвайте само на закрито.
Резервни части и сервиз	Достъпни чрез оторизирани сервизни центрове на Samsung; ремонтният комплект включва кабели и дистанционно.

Често задавани въпроси - HW-Q90R SAMSUNG

Как да свържете soundbar HW-Q90R към телевизора?

Най-добре е да използвате HDMI кабел и да го свържете към HDMI eARC порта на телевизора и HDMI (eARC) изхода на soundbar-а. Можете също да използвате оптичен кабел. Уверете се, че на телевизора е включено HDMI-CEC и Anynet+ (Samsung).

Как да сдвоите задните говорители (субуфер и сателитни говорители)?

Говорителите се свързват безжично автоматично след включване. Ако не работят, натиснете бутона ID SET на субуфера и задните говорители, след това на дистанционното на soundbar-а натиснете и задръжте бутона UP (нагоре) за 5 секунди. Ще видите ID SET на дисплея.

Как да нулирате soundbar HW-Q90R до фабричните настройки?

Изключете устройството. Натиснете и задръжте бутона VOL - (намаляване на силата на звука) на панела на устройството за 5 секунди, докато на дисплея се появи INIT. Soundbar-ът ще се изключи и ще се рестартира с фабричните настройки.

Как да актуализирате фърмуера на soundbar-а?

Изтеглете най-новия фърмуер от официалния сайт на Samsung на USB устройство (FAT32). Свържете USB към USB порта на soundbar-а. Изключете устройството, след това го включете. На дисплея ще се появи UPDATE. Не изключвайте захранването по време на актуализацията.

Поддържа ли soundbar-ът Dolby Atmos?

Да, HW-Q90R поддържа Dolby Atmos и DTS:X. Пространственият звук се възпроизвежда от горните и задните говорители, създавайки 3D ефект. Изисква се източник със съдържание Atmos/DTS:X.

Как да използвате функцията Adaptive Sound?

Натиснете бутона SOUND MODE на дистанционното, докато изберете ADAPTIVE SOUND. Soundbar-ът автоматично настройва звуковите настройки според типа на гледаното съдържание (филм, музика, диалог).

Как да свържете soundbar-а към Wi-Fi мрежа?

Изтеглете приложението Samsung SmartThings на смартфона си. Стартирайте приложението и следвайте инструкциите, за да добавите устройството. Soundbar-ът трябва да е в режим на сдвояване (натиснете бутона PAIR на дистанционното).

Може ли да използвате soundbar без субуфер?

Да, но звукът ще бъде по-малко пълен. Можете да изключите субуфера в настройките (бутон SOUNDBAR на дистанционното, след това изберете SUBWOOFER OFF). Препоръчваме да използвате субуфер за най-добър звук.

Как да почистите soundbar-а?

Използвайте мека, суха кърпа за отстраняване на прах. Не използвайте почистващи препарати, алкохол или вода. Избягвайте контакт с течности. Редовно почиствайте вентилационните решетки.

Какво да направите, ако звукът е твърде тих или няма звук?

Проверете силата на звука както на soundbar-а, така и на телевизора. Уверете се, че е избран правилният аудио източник. Изключете Нощен режим (ако е включен). Нулирайте устройството. Проверете HDMI или оптичните връзки.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HW-Q90R SAMSUNG

	ВНИМАНИЕРИСК ОТ ТОКОВ УДАР ДАНЕ СЕ ОТВАРЯ
	Този символ показва, че вътре имависоко напрежение. Опасно е даосъществявате какъвто и да е билоконтакт с вътрешната част на продукта.
	Този символ показва, че в продукта евключена важна документация заработата и поддръжката.
	Продукт от клас II: Този символ показва,че не е необходима връзка забезопасност към земята (заземяване).Ако този символ не присъства напродукт със захранващ кабел,продуктът ТРЯБВА да бъде надеждносвързан към защитно заземяване.
	AC напрежение: Този символ показва,че номиналното напрежение,маркирано с този символ, е АСнапрежение.
---	DC напрежение: Този символ показва,че номиналното напрежение,маркирано с този символ, е DCнапрежение.
	Внимание, направете справка винструкциите за използване: Тозисимвол инструктира потребителя данаправи справка в ръководството напотребителя за допълнителнаинформация за безопасността.

ПРЕДУПРЕЖДЕНИЕ

- За да намалите риска от пожар или електрически шок, не излагайте апаратурата на дъжд или влага.

ВНИМАНИЕ

- Апаратурата трябва винаги да бъде свързана към променливотоков източник на захранване със защитна заземителна връзка.

- За да изключите прибора от захранването, издърпайте щепсела от контакта. Поради тази причина, контактът трябва да бъде удобен.

- Апаратът не бива да бъде излаган на капене или пръски. Не поставяйте предмети, пълни с течности, напр. вази, върху уреда.

- За да изключите напълно уреда, трябва да извадите щепсела на захранващия кабел от контакта. Следователно щепселът на захранващия кабел трябва да бъде лесно достъпен по всяко време.

ПРЕДПАЗНИ МЕРКИ

1. Уверете се, че АС захранването в дома ви съответства на изискванията за електрозахранване, изброени върху идентификационния стикер, разположен от долната страна на продукта. Инсталирайте своя продукт хоризонтално, върху подходяща основа (мебел), с достатъчно място около него за вентилация 7~10 см. Внимавайте да не бъдат покрити вентилационните отвори. Не поставяйте устройството върху усилватели или друго оборудване, което може да се нагорещи. Устройството е предназначено за непрекъсната употреба. За да изключите напълно устройството, извадете адаптера за променлив ток от стенния контакт. Извадете щепсела на устройството от контакта, ако възнамерявате да не го използвате дълъг период от време.
2. По време на гръмотевични бури изваждайте щепсела на електрозахранването от контакта. Пикове на напрежение, дължащи се на мълнии, могат да повредят уреда.
3. Не излагайте уреда на пряка слънчева светлина или други източници на топлина. Това може да доведе до прегряване и неизправност на уреда.
4. Пазете уреда от влага (напр. вази) и прекомерна топлина (напр. камина), или оборудване, което създава силни магнитни или електрически полета. Извадете щепсела от контакта на електрозахранването. Продуктът не е предназначен за промишлена употреба. Използвайте този продукт само за лично ползване. Ако продуктът или дискът са били съхранявани на студено, възможно е да се образува конденз. Ако транспортирате уреда през зимата, изчакайте приблизително 2 часа докато уредът достигне стайна температура, преди да го използвате.
5. Батериите, които се използват в този продукт, съдържат химикали, които са вредни за околната среда. Не изхвърляйте батериите с общите домакински отпадъци. Не изхвърляйте батериите в огън. Не създавайте късо съединение, не разглобявайте и не прегрявайте батериите. Ако батериите не се сменят правилно, има опасност от експлозия. Сменяйте само със същия тип или еквивалентни.

ЗА ТОВА РЪКОВОДСТВО

Ръководството на потребителя има две части: това обикновено РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ и подробното ПЪЛНО РЪКОВОДСТВО, което можете да изтеглите.

Прочетете това ръководство за инструкции за безопасност, информация за монтиране на продукта, компоненти, свързване и спецификации на продукта.

Можете да получите достъп до ПЪЛНО РЪКОВОДСТВО в онлайн центъра на Samsung за поддръжка на потребителите, като сканирате QR кода. За да четете ръководството на вашия компютър или мобилно устройство, изтеглете го в документен формат от уеб сайта на Samsung. (http://www.samsung.com/support)

Дизайнът, спецификациите и екранът на приложението подлежат на промяна без предизвестие.

СЪДЪРЖАНИЕ

01 Проверка на компонентите 2

Поставяне на батерии преди използване на дистанционното управление (батерии АА X 2)

02 Преглед на продукта 3

Челен панел/Горен панел на Soundbar

Долен панел на Soundbar

03 Свързване на Soundbar 4

Свързване на електрическото захранване ____ 4

Свързване на Soundbar към субуфера и съраунд високоговорителите ____ 5

– Препоръчително разположение на високоговорителите ____ 5 – Автоматично свързване между субуфера или съраунд високоговорителите и Soundbar ____ 5 - Ръчно свързване на субуфера или съраунд високоговорителите при неуспешно автоматично свързване ____ 6

04 Свързване към вашия телевизор 8

Метод 1. Свързване чрез кабел ____ 8

– Свързване на телевизор чрез HDMI кабел ____ 8

– Свързване чрез оптичен кабел ____ 9

Метод 2. Безжично свързване ____ 10

- Свързване на телевизор чрез Bluetooth 10

– Свързване чрез Wi-Fi ____ 12

05 Свързване на външно устройство 14

Свързване посредством HDMI кабел (с възможност за декодиране и възпроизвеждане на Dolby Atmos) ____ 14

Свързване посредством HDMI кабел ____ 15

Свързване чрез оптичен кабел ____ 16

06 Свързване на мобилно устройство 17

Свързване чрез Bluetooth ____ 17

Свързване чрез Wi-Fi (безжична мрежа) ____ 18

07 Използване на дистанционното управление 19

Как да използвате дистанционното управление ____ 19

Настройване на силата на звука на Soundbar чрез дистанционно управление на телевизор ____ 22

08 Монтиране на конзолата за стена 23

Предпазни мерки при монтаж ____ 23

Компоненти за стенен монтаж ____ 23

Монтиране на съраунд високоговорители на стена (продават се отделно) ____ 25

09 Монтиране на Soundbar над стойка за телевизор 26

Компонент 26

10 Актуализиране на софтуер 26

11 Отстраняване на неизправности 27

12 Лиценз 28

13 Бележка за лиценза за отворен код 29

14 Важни бележки за обслужването 29

15 Спецификации и ръководство 30

• За допълнителна информация относно захранването и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: долна част на основното устройство на Soundbar)
• Стъпките за свързване на захранването са обозначени (①, ②, ③). За допълнителна информация относно свързването на захранването вижте страница 4.
• За да разграничите левия съраунд високоговорител от десния, проверете етикета от задната страна на всеки високоговорител.
• За закупуване на допълнителни компоненти или допълнителни кабели, обърнете се към сервизен център или към Отдела за клиентско обслужване на Samsung.

Поставяне на батерии преди използване на дистанционното управление (батерии АА X 2)

Плъзнете капачето на гнездото за батерии по посока на стрелката, докато го отстраните изцяло. Поставете 2 батерии АА (1,5 V), като ги ориентирате така, че поляритетът им да е правилен. Плъзнете отново капачето на гнездото за батериите на мястото му.

Челен панел/Горен панел на Soundbar

Долен панел на Soundbar

1	Източник	Избира входящия режим на източника. (D.IN / HDMI 1 / HDMI 2 / WIFI / BT)
2	POWER	Включете променливотоковия (AC) захранващ кабел на Soundbar.
3	ID SET	Натиснете, за да свържете безжично Soundbar към съраунд високоговорители и субуфера.• Натиснете и задръжте за повече от 5 секунди бутона Harope на дистанционното управление, за да завършите ID SET.
4	NETWORK	Натиснете, за да свържете към безжична мрежа (Wi-Fi) чрез приложението SmartThings.
5	SERVICE	Свържете USB памет за актуализиране на софтуера на продукта.
6	D.IN	Свържете към цифровия (оптичен) изход на външно устройство.
7	HDMI IN	Въвежда цифрови видео- и аудиосигнали едновременно чрез HDMI кабел. Свържете към HDMI изход на външно устройство.
8	HDMI OUT	Свържете към HDMI (ARC) жак на телевизор.

03 СВЪРЗВАНЕ НА SOUNDBAR

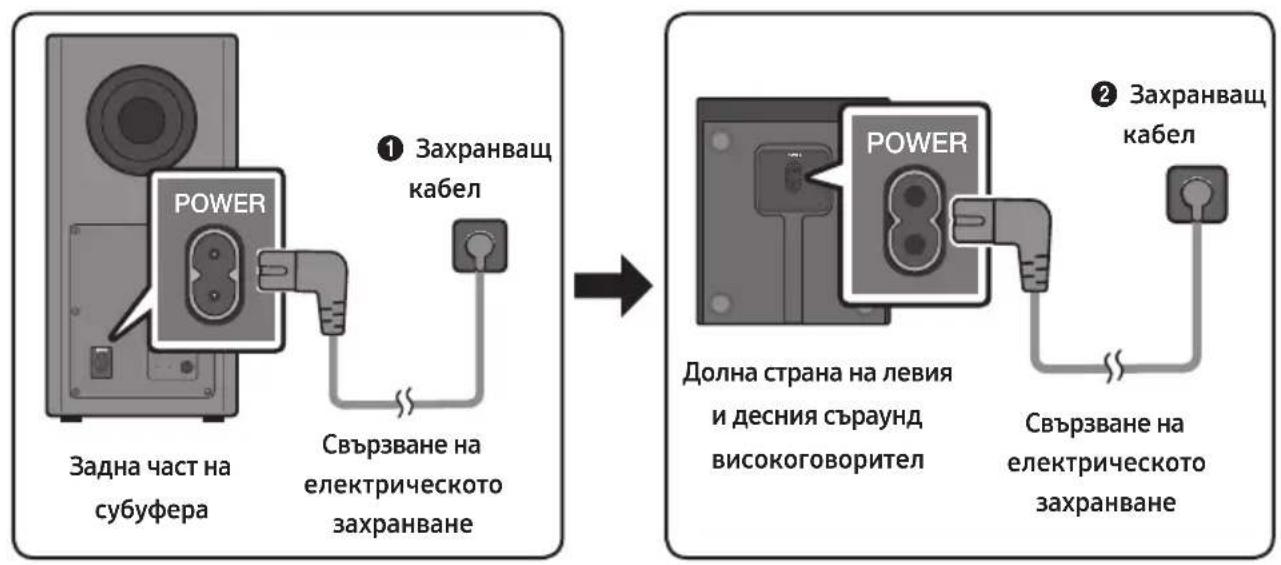

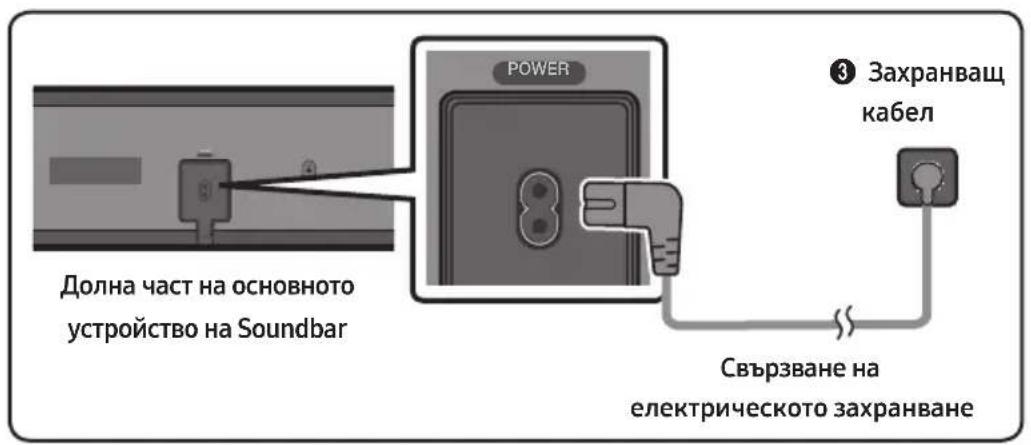

Свързване на електрическото захранване

Използвайте захранващите компоненти (①, ②, ③), за да свържете субуфера, съраунд високоговорителя и Soundbar към електрически контакт в следния ред:

① Включете захранващия кабел към субуфера. ② Включете захранващия кабел към левия и десния съраунд високоговорител. ③ Включете захранващия кабел към Soundbar.

Вижте илюстрациите по-долу.

- За допълнителна информация относно необходимото електрозахранване и консумация на енергия вижте етикета, поставен на продукта. (Етикет: долна част на основното устройство на Soundbar)

Свързване на Soundbar към субуфера и съраунд високоговорителите

Когато субуферът е свързан, можете да се наслаждавате на богати басови тонове.

Препоръчително разположение на високоговорителите

ВНИМАНИЕ

• В безжичните субуфер и съраунд високоговорители са вградени безжични приемащи антени. Съхранявайте модулите далеч от вода и влага. - За оптимално качество на прослушването, уверете се, че в зоните около безжичния субуфер и съраунд високоговорителите няма препятствия.

Автоматично свързване между субуфера или съраунд високоговорителите и Soundbar

Субуферът и/или съраунд високоговорителите ще се свържат автоматично към Soundbar, ако са включени в електрически контакти.

- Когато автоматичното сдвояване завърши, сините индикатори от задната страна на субуфера или съраунд високоговорителите се включват.

Светодиодни индикатори от задната страна на субуфера и съраунд високоговорителите

LED индикатори	Състояние Описание Разделителна способност
Синьо	Вкл.	Успешно свързване (нормална работа)	-
	Мига	Възстановяване на връзката	Проверете дали захранващият кабел, прикрепен към основното устройство на Soundbar е свързан правилно или изчакайте 5 минути. Ако премигването продължи, опитайте ръчно да свържете субуфера. Вижте страница 6.
Червено Вкл.		Готовност (основното устройство на Soundbar се е изключило)	Проверете дали захранващият кабел на основното устройство на Soundbar е свързан правилно.
		Свързването е неуспешно	Свържете отново. Вижте инструкциите за ръчно свързване на страница 6.
Червено и синьо	Мига Неизправност		Вижте информацията за връзка със сервизен център на Samsung в ръководството.

Ръчно свързване на субуфера или съраунд високоговорителите при неуспешно автоматично свързване

Преди изпълнение на процедурата за ръчно свързване по-долу:

• Проверете дали захранващите кабели на Soundbar и субуфера или съраунд високоговорителите са свързани правилно.
• Уверете се, че Soundbar е включен.
• Натиснете и задръжте ID SET от задната страна на субуфера и съраунд високоговорителите за най-малко 5 секунди.

Червеният индикатор отзад на всеки високоговорител се изключва и синият индикатор мига.

1. Натиснете и задръжте бутона Harope на дистанционното управление най-малко за 5 секунди.
2. На дисплея на Soundbar за момент се извежда съобщението ID SET и след това изчезва.
3. Soundbar се включва автоматично, когато ID SET завърши.

1. Проверете дали LED индикаторът за свързване свети постоянно в синьо (завършено свързване).

Когато свързването приключи успешно, сините индикатори отзад на субуфера и съраунд високоговорителите светят без примигване.

Можете да слушате звука на телевизора от своя Soundbar чрез кабелна или безжична връзка.

• Когато саундбарът е свързан към избрани телевизори Samsung, той може да се управлява посредством дистанционното управление на телевизора. – Тази функция се предлага от 2017 г. и от по-новите телевизори Samsung Smart, които поддържат Bluetooth, когато Soundbar се свърже към телевизора посредством оптичен кабел.
• Освен това тази функция ви позволява да използвате менюто на телевизора, за да задавате полето на звука и различни настройки, както и силата на звука и заглушаването на звука.

Метод 1. Свързване чрез кабел

Когато излъчваните сигнали са Dolby Digital, а настройката на телевизора за „Цифров изходен аудио формат“ е PCM, препоръчва се да промените настройката, така че да бъде Dolby Digital. Когато настройката се промени, можете да слушате звук с по-добро качество. (Менюто на телевизора може да използва различни думи за Dolby Digital и PCM в зависимост от производителя на телевизора.)

Свързване на телевизор чрез HDMI кабел

1. При включени Soundbar и телевизор свържете HDMI кабела, както е показано на фигурата.
2. „TV ARC“ се появява на екрана на дисплея на основното устройство на Soundbar и Soundbar възпроизвежда звука на телевизора.

- Ако звукът от телевизора не се чува, натиснете бутона 📄 (Източник) на дистанционното управление или на горната страна на Soundbar, за да превключите в режим „D.IN“. На екрана се извеждат последователно „D.IN“ и „TV ARC“ и се възпроизвежда звукът на телевизора.

- Ако в прозореца на дисплея на основното устройство на Soundbar не се покаже „TV ARC“, проверете дали HDMI кабелът е свързан към правилния порт.

- Използвайте бутоните за сила на звука на дистанционното управление на телевизора, за да промените силата на звука на Soundbar.

Свързване чрез оптичен кабел

1. Свържете жака DIGITAL AUDIO IN (OPTICAL) на Soundbar към жака OPTICAL OUT на телевизора чрез цифров оптичен кабел (не е доставен).
2. Натиснете бутона → (Източник) на горния панел или на дистанционното управление, след това изберете режим „D.IN“.

Auto Power Link

Връзката за автоматично захранване включва автоматично Soundbar, когато телевизорът се включи.

1. Свържете Soundbar и телевизора чрез цифров оптичен кабел (не е доставен).
2. Натиснете бутона Наляво на дистанционното управление в продължение на 5 секунди, за да включите или изключите Auto Power Link.

- По подразбиране Auto Power Link е включена (ON). (За да изключите тази функция, задръжте бутона Наляво на дистанционното управление в продължение на 5 секунди.)

- В зависимост от свързаното устройство е възможно Auto Power Link да не функционира.

• Тази функция е налична само в режим „D.IN“.

Метод 2. Безжично свързване

Свързване на телевизор чрез Bluetooth

Когато телевизорът е свързан чрез Bluetooth, можете да слушате стерео звук, без да има хаос с кабелите.

- Само един телевизор може да бъде свързан в даден момент.

Първоначално свързване

1. Натиснете бутон ✝ PAIR на дистанционното устройство, за да влезете в режим „BT PAIRING“.

(ИЛИ) a. Натиснете бутона 📄 (Източник) на горния панел, след което изберете „ВТ“. „ВТ“ се променя на „ВТ READY“ автоматично за няколко секунди, ако към Soundbar няма свързано Bluetooth устройство.

b. Когато се появи „BT READY“, натиснете и задръжте за повече от 5 секунди бутона (Източник) на горния панел на Soundbar, за да се изведе „BT PAIRING“.

1. Изберете режима Bluetooth на телевизора. (За допълнителна информация вижте ръководството на телевизора.)
2. Изберете „[AV] Samsung Soundbar Q90R“ от списъка на екрана на телевизора. Наличният Soundbar се обозначава с „Need Pairing“ или „Paired“ в списъка на Bluetooth устройствата на телевизора. За да свържете Soundbar, изберете съобщението и установете връзка.

- Когато телевизорът се свърже, [Име на телевизор] → „ВТ“ се появява на предния дисплей на Soundbar.

1. Вече можете да чувате звука на телевизора от Soundbar.

Ако устройството не успее да се свърже

- Ако предходно свързаният Soundbar (напр. „[AV] Samsung Soundbar Q90R“) се появи в списъка, изтрийте го.

- След това повторете стъпки от 1 до 3.

Изключване на Soundbar от телевизора

Натиснете бутона → (Източник) на горния панел или на дистанционното управление и превключете на режим, различен от „ВТ“.

• Разкачването отнема време, защото телевизорът трябва да получи отговор от Soundbar. (Необходимото време може да се различава в зависимост от модела на телевизора.)
• За отказ от автоматичното свързване през Bluetooth между Soundbar и телевизора натиснете бутон ▶II (Възпроизвеждане/Пауза) на дистанционното управление в продължение на 5 секунди при състояние на Soundbar „BT READY“. (Превключва Включено → Изключено)

Каква е разликата между BT READY и BT PAIRING?

• BT READY : В този режим можете да търсите предходно свързвани телевизори или да свържете предходно свързвано мобилно устройство към Soundbar.
• BT PAIRING : В този режим можете да свържете ново устройство към Soundbar. (Натиснете бутона ✝PAIR на дистанционното управление или натиснете и задръжте за повече от 5 секунди бутона ➞(Източник) от горната страна на Soundbar, докато той влезе в режим „ВТ“.)

БЕЛЕЖКИ

• Ако бъдете подканени да въведете PIN код, докато свързвате Bluetooth устройство, въведете <0000>.
• В режим на Bluetooth свързване, Bluetooth връзката ще се изгуби, ако разстоянието между Soundbar и Bluetooth устройството надвишава 10 м.
• Soundbar се изключва автоматично след 18 минути в състояние Готовност.
• Soundbar може да не извърши правилно Bluetooth търсене или свързване при следните обстоятелства:

– Ако около Soundbar има силно електромагнитно поле. – Ако няколко Bluetooth устройства са сдвоени едновременно към Soundbar. – Ако Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

- Електронните устройства могат да причинят радиосмущения. Устройствата, които генерират електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и др., трябва да бъдат далеч от основното устройство на Soundbar.

Списък за проверка преди свързване

1. Уверете се, че вашият телевизор Samsung Smart TV е произведен след 2013 г. Тази функция е съвместима само с телевизори Samsung Smart, произведени след 2013 г.
2. Уверете се, че вашият Безжичен рутер (Wi-Fi) е готов и работи.
3. Уверете се, че телевизорът е свързан към безжичния рутер (вашата Wi-Fi мрежа).

Стъпка 1: Свързване на Soundbar към Wi-Fi

1. Натиснете бутона 📄 (Източник) от горната страна на Soundbar или на дистанционното управление, за да изберете режим „WIFI“.

- Когато използвате подбрани телевизори Samsung (смарт телевизори Samsung, произведени 2016 \~ 2018 г., които поддържат Bluetooth.)

- Ако изберете режим „WIFI“, когато телевизорът е включен, телевизионният екран показва изскачащ прозорец с инструкции за автоматично свързване на Soundbar с безжичен рутер (Wi-Fi). Обърнете внимание на инструкциите в изскачащия прозорец на телевизора.

1. Свържете мобилното си устройство (смартфон, таблет и др.) към Wi-Fi мрежата, към която е свързан телевизорът.
2. Инсталирайте и стартирайте приложението SmartThings на мобилното си устройство (смартфон, таблет и др.).

1. Следвайте инструкциите на екрана на приложението на мобилното устройство, за да свържете Soundbar към Wi-Fi мрежата.

Стъпка 2: Конфигуриране на настройките на телевизора

- Ако връзката на телевизора с безжичната мрежа прекъсне, след като смените входния източник към Soundbar, използвайте менюто на телевизора, за да свържете отново телевизора към мрежата.

За телевизори, пуснати на пазара през 2019 г.

Начало (☐) → Настройки (☐) → Звук → Звуков изход → [AV] Samsung Soundbar Q90R (Wi-Fi)

За телевизори, пуснати на пазара през 2018 г.

Начало (☐) → Настройки (☐) → Звук → Звуков изход → [AV] Samsung Soundbar Q90R (Wi-Fi)

За телевизори, пуснати на пазара през 2017 г.

Начало (☐) → Настройки (☐) → Звук → Звуков изход → [AV] Samsung Soundbar Q90R (Wi-Fi)

За телевизори, пуснати на пазара през 2016 г.

За телевизори, пуснати на пазара през 2015 г.

Меню → Звук → Списък на високоговорители

За телевизори, пуснати на пазара през 2014 г.

• Телевизорът и Soundbar трябва да са свързани към една и съща безжична мрежа (Wi-Fi).
• Ако безжичният ви рутер (Wi-Fi) използва DFS канал, няма да можете да установите Wi-Fi връзка между телевизора и Soundbar. Свържете се с интернет доставчика си за подробности.
• Ако има проблеми при Wi-Fi връзката на честота 5 GHz, използвайте честотната лента 2,4 GHz.
• Тъй като менютата може да се различават за телевизори с различна година на производство, направете справка в ръководството на вашия телевизор.

05 СВЪРЗВАНЕ НА ВЪНШНО УСТРОЙСТВО

Свържете към външно устройство чрез кабелна или безжична мрежа, за да възпроизведете звука на външното устройство чрез Soundbar.

Свързване посредством HDMI кабел (с възможност за декодиране и възпроизвеждане на Dolby Atmos)

• Когато използвате Dolby Atmos®: Ако входният източник е Dolby Atmos®, се извеждат 7.1.4 канала. Когато Dolby Atmos® е активен, режимите за звукови ефекти на Soundbar, управлявани от бутон SOUND MODE не са достъпни.
• Важно: Този продукт поддържа Dolby Atmos® само в HDMI режим.

Долна част на Soundbar

1. Свържете HDMI кабел от жака HDMI IN 1 или HDMI IN 2 от долната страна на Soundbar към жака HDMI OUT на вашето цифрово устройство.
2. Свържете HDMI кабел от жака HDMI OUT (TV-ARC) от долната страна на Soundbar към жака HDMI IN на вашия телевизор.
3. Натиснете бутона → (Източник) на горния панел или на дистанционното управление, след това изберете „HDMI1“ или „HDMI2“.
4. На панела на дисплея на Soundbar се извежда режим „HDMI1“ или „HDMI2“ и се възпроизвежда звук.

ЗАБЕЛЕЖКА

- Когато се активира Dolby Atmos®, на предния дисплей се показва „DOLBY ATMOS“.

Конфигуриране на Dolby Atmos® на вашия BD плеър или друго устройство.

- Отворете опциите за аудиоизход в менюто за настройки на вашия BD плеър или друго устройство и се уверете, че за Bitstream е избрана опция „Без кодиране“. Например в BD плейъра Samsung отидете в Меню Начало → Звук → Цифров изход, след което изберете Побитов поток (необработен).

- Ако опциите за Аудиоизход включват Вторичен звук, уверете се, че Вторичен звук е изключен (Изкл.).

- Уверете се, че съдържанието поддържа Dolby Atmos®.

Свързване посредством HDMI кабел

1. Свържете HDMI кабел от жака HDMI IN 1 или HDMI IN 2 от долната страна на Soundbar към жака HDMI OUT на вашето цифрово устройство.
2. Свържете HDMI кабел от жака HDMI OUT (TV-ARC) от долната страна на Soundbar към жака HDMI IN на вашия телевизор.
3. Натиснете бутона → (Източник) на горния панел или на дистанционното управление, след това изберете „HDMI1“ или „HDMI2“.
4. На панела на дисплея на Soundbar се извежда режим „HDMI 1“ или „HDMI 2“ и се възпроизвежда звук.

Свързване чрез оптичен кабел

1. Свържете DIGITAL AUDIO IN (OPTICAL) на основното устройство към жака OPTICAL OUT на устройството източник, като използвате цифров оптичен кабел (не е доставен).
2. Изберете режим „D.IN“, като натиснете бутона → (Източник) на горния панел или на дистанционното управление.

06 СВЪРЗВАНЕ НА МОБИЛНО УСТРОЙСТВО

Свързване чрез Bluetooth

Когато мобилно устройство е свързано чрез Bluetooth, можете да слушате стерео звук, без да има хаос с кабелите.

- Не можете да свързвате повече от едно Bluetooth устройство в даден момент.

Първоначално свързване

1. Натиснете бутон ✝ PAIR на дистанционното устройство, за да влезете в режим „BT PAIRING“.

(ИЛИ) a. Натиснете бутона → (Източник) на горния панел, след което изберете „ВТ“. „BT“ се променя на „BT READY“ автоматично за няколко секунди, ако към Soundbar няма свързано Bluetooth устройство. b. Когато се появи „BT READY“, натиснете и задръжте за повече от 5 секунди бутона (Източник) на горния панел на Soundbar, за да се изведе „BT PAIRING“.

1. Изберете „[AV] Samsung Soundbar Q90R“ от списъка.

- Когато Soundbar е свързан към Bluetooth устройството, [Име на Bluetooth устройство] → „ВТ“ се появява на предния дисплей.

1. Възпроизвеждайте музикални файлове от устройство, свързано чрез Bluetooth, през Soundbar.

Ако устройството не успее да се свърже

• Ако предходно свързаният Soundbar (напр. „[AV] Samsung Soundbar Q90R“) се появи в списъка, изтрийте го.
• След това повторете стъпки 1 и 2.

ЗАБЕЛЕЖКА

- След като за първи път свържете Soundbar към мобилно устройство, използвайте режим „BT READY“ за повторно свързване. Вижте страница 11 за подробности.

За повече информация относно Bluetooth връзките вижте „Свързване на телевизор чрез Bluetooth“ на страници 10 \~ 11.

Свързване чрез Wi-Fi (безжична мрежа)

• Свържете един брой Soundbar към Wi-Fi за достъп до разнообразни услуги за стрийминг на музика и интернет радио. Свържете няколко броя Soundbar към Wi-Fi, за да използвате възпроизвеждане по групи или режима за стерео звук.
• За свързване на Soundbar към мобилно устройство чрез безжична мрежа (Wi-Fi) е необходимо приложението SmartThings.

Първоначално свързване

1. Натиснете бутона 📄 (Източник) от горната страна на Soundbar или на дистанционното управление, за да изберете режим „WIFI“.

1. Инсталирайте и стартирайте приложението SmartThings на мобилното си устройство (напр. смартфон или таблет).

1. Следвайте инструкциите на екрана на приложението на мобилното устройство, за да свържете Soundbar към Wi-Fi.

ЗАБЕЛЕЖКА

- За да научите повече за използването на приложението SmartThings и свързването към други устройства (от Amazon, др.), вижте ПЪЛНО РЪКОВОДСТВО на вашия Soundbar, публикувано на уеб сайта на Samsung (www.samsung.com/support).

Как да използвате дистанционното управление

1	Захранване	Включва и изключва Soundbar.
2	Източник	Натиснете, за да изберете източник, свързан към Soundbar.
3	Заглушаване на звука	Натиснете бутона Заглушаване на звука), за да заглушите звука. Натиснете го отново, за да отмените заглушаването.
4	SOUND MODE	Можете да изберете желания режим на звука, като изберете STANDARD,SURROUND, GAME PRO или ADAPTIVE SOUND.
5	Bluetooth PAIR	Натиснете бутонаAIR. На дисплея на Soundbar се появява „BT PAIRING”.В този режим можете да свържете Soundbar към ново Bluetooth устройство, като изберете Soundbar от списъка за търсене на Bluetooth устройство.

6	Възпроизвеждане/ Пауза (ВТ/Wi-Fi)	Натиснете бутона ▶II, за да прекъснете временно музикален файл.Ако натиснете бутона отново, музыкалният файл се възпроизвежда
7	Нагоре/ Надолу/ Наляво/ Надясно	Натиснете обозначените области, за да изберете Нагоре/Надолу/Наляво/Надясно.Натиснете Нагоре/Надолу/Наляво/Надясно на бутона, за да избирате или настройвате функции.Прескачане на муzikаНатиснете бутона Надясно, за да изберете следващия музикален файл.Натиснете бутона Наляво, за да изберете с предходния музикален файл.Anynet+ / Auto Power LinkМожете да включвате или изключвате Anynet+ и Auto Power Link.Anynet+ и Auto Power Link се включват и изключват от бутоните Надясно и Наляво съответно.-Anynet+ : Ако Soundbar е свързан към телевизор Samsung чрез HDMI кабел, можете да управлявате своя Soundbar с дистанционното управление на телевизора Samsung. Натиснете и задръжте бутона Надясно за 5 секунди, за да превключите Anynet+ към между ON и OFF.-Auto Power Link : Ако Soundbar е свързан към вашия телевизор чрез цифров оптичен кабел, Soundbar може да се включва автоматично, когато включвате телевизора си. Натиснете и задръжте бутона Наляво за 5 секунди, за да превключите Auto Power Link към ON и OFF.-Anynet+ / Auto Power Link по подразбиране са настроени към ON.ID SETНатиснете и задръжте бутон Нагоре за 5 секунди, за да завършите ID SET.
8	Контрол на звука	Можете да изберете TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REAR TOP LEVEL и VIRTUAL ON/OFF.За да управлявате силата на звука на високите или на басовите тонове, изберете TREBLEилиBASSв Настройки на звука и след това настройте силата на звука между -6~+6, като използвате бутонитеHarope/Надолу.За да управлявате силата на звука на всеки от високоговорителите, изберетеCENTER LEVEL, SIDE LEVELилиFRONT TOP LEVELв Настройки на звука и след това настройте силата на звука между -6~+6, като използвате бутонитеHarope/Надолу.Ако картината на телевизора и звукът отSoundbar не са синхронизирани, изберетeSYNCв Контрол на звука и след това задайте забавянето на звука между 0~300 милисекунди, като използвате бутонитеHarope/Надолу.Ако са свързани съраунд високоговорители, изберетеREAR LEVELилиREARTOPLEVELи използвайте бутонитеHarope/Надолу, за да настроите звука в диапазона от -6 до +6. Функцията на високоговорителяVIRTUALможе да бъдеON/OFFс помощта на бутонитеHarope/Надолу.SYNCсе поддържа само от някои функции.
9	WOOFER	Натиснете бутона нагоре или надолу, за да регулирате силата на звука на субуфера до -12 или между -6 и +6. За да настроите нивото на звука на субуфера на 0, натиснете бутона.
10	VOL	Натиснете бутона нагоре или надолу, за да настроите силата на звука.Заглушаване на звукаНатиснете бутонаVOL, за да заглушите звука. Натиснете го отново, за да отмените заглушаването.

Настройване на силата на звука на Soundbar чрез дистанционно управление на телевизор

Ако имате телевизор Samsung, можете да настройвате силата на звука на Soundbar с помощта на дистанционното управление с инфрачервен сигнал, което е доставено с телевизора Samsung.

Първо използвайте менюто на телевизора, за да зададете външни високоговорители за звука на телевизора Samsung, след това използвайте дистанционното управление Samsung, за да управлявате силата на звука на Soundbar. За повече информация вижте ръководството за потребителя на телевизора. Режимът по подразбиране за тази функция е управление чрез дистанционно управление Samsung. Ако вашият телевизор не е телевизор Samsung, за да промените настройките на тази функция, изпълнете указанията по-долу.

1. Изключете Soundbar.

1. Ако не желаете да използвате тази функция, натиснете нагоре и задръжте за 5 секунди бутона WOOFER няколко пъти, докато на дисплея се покаже „OFF-TV REMOTE“.

1. Ако желаете да управлявате Soundbar с дистанционното управление на вашия телевизор, натиснете няколко пъти нагоре бутона и задръжте за 5 секунди бутона WOOFER няколко пъти, докато на дисплея се покаже „ALL-TV REMOTE“. След това използвайте менюто на телевизора, за да избирате външни високоговорители.

1. Ако желаете да върнете Soundbar в режим по подразбиране (управление от дистанционното управление на телевизори Samsung), натиснете нагоре и задръжте за 5 секунди бутона WOOFER няколко пъти, докато на дисплея се покаже „SAMSUNG-TV REMOTE“.

– При всяко натискане на бутона WOOFER нагоре и задържането му за 5 секунди, режимът превключва в следния ред: „SAMSUNG-TV REMOTE“ (Режим по подразбиране) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

– Тази функция може да не е налична в зависимост от дистанционното управление.

– За производители, които поддържат тази функция, вижте ПЪЛНО РЪКОВОДСТВО за вашия Soundbar на уеб сайта на Samsung (www.samsung.com/support).

– Тази функция за контрол на звука работи само с инфрачервени дистанционни управления за телевизор. Тя не работи с Bluetooth дистанционни управления за телевизор (дистанционни управления, които изискват сдвояване).

08 МОНТИРАНЕ НА КОНЗОЛАТА ЗА СТЕНА

Предпазни мерки при монтаж

• Монтирайте само към вертикална стена.
• Не монтирайте на място с висока температура или влажност.
• Проверете дали стената е достатъчно здрава, за да издържи тежестта на продукта. Ако не е, подсилете стената или изберете друго място за монтаж.
• Купете и използвайте крепежни винтове или анкерни болтове, подходящи за съответната стена (гипсокартон, железобетон, дърво и т.н.). Ако е възможно, закрепете опорните винтове към гредите на стената.
• Купете винтовете за монтиране към стена според вида и дебелината на стената, към която желаете да монтирате Soundbar.
• Диаметър: M5 – Дължина: Препоръчва се дължина 35 мм или повече.
• Свържете кабелите от устройството към външни устройства, преди да монтирате Soundbar към стената.
• Уверете се, че устройството е изключено и щепсельт му е изваден от електрическия контакт, преди да го монтирате.

Компоненти за стенен монтаж

Водач за монтиране на стена

1. Поставете Водач за монтиране на стена върху повърхността на стената.
2. Водач за монтиране на стена трябва да е равен.
3. Ако телевизорът ви е монтиран към стената, монтирайте Soundbar най-малко на 5 см под телевизора.

1. Подравнете централната линия на водача за монтиране на стена с центъра на вашия телевизор (ако монтирате Soundbar под телевизора) и след това фиксирайте водача за монтиране на стена на стената с помощта на тиксо.

- Ако не монтирате под телевизор, поставете централната линия в центъра на зоната за монтиране.

1. Пъхнете върха на химикал или подострен молив през центъра на изображенията A-TYPE във всеки край на водача, за да маркирате отворите за поддържащите винтове, след това махнете водача за монтиране на стена.

1. Като използвате свредло с подходящ размер, пробийте отвор в стената върху всяка маркировка.

- Ако маркировките не съвпадат с позициите на гредите, поставете подходящи анкери или дюбели в отворите, преди да поставите опорните винтове. Ако използвате анкери или дюбели, уверете се, че отворите, които пробивате, са достатъчно големи за анкерите или дюбелите, които ползвате.

1. Вкарайте винт (не е доставен) през всеки държач-винт и след това завинтете всеки винт здраво в отвора за опорен винт.

1. Монтирайте 2 монтажни елемента скоба-стена в правилната ориентация от долната страна на Soundbar, като използвате 2 винта.

- При сглобяването се уверете, че закачалката на конзолите за окачване на стена е разположена зад задната част на Soundbar.

Десен край на Soundbar

1. Монтирайте Soundbar с прикрепените конзоли за окачване на стена, като закачите конзолите за окачване на стена на държач-винтовете на стената.

1. Плъзнете Soundbar надолу, както е показано по-долу, така че монтажните елементи скоба-стена да застанат стабилно във винтовете за държача.

- Вкарайте винтовете за държача в широката (долна) част на монтажните елементи скоба-стена, след което плъзнете монтажните елементи скоба-стена надолу, така че да застанат стабилно във винтовете за държача.

Монтиране на съраунд високоговорители на стена (продават се отделно)

Можете да закупите монтажни елементи за стена отделно, за да монтирате съраунд високоговорителите към стена.

Забележки относно стенното монтиране на съраунд високоговорителите

• Стойките за монтиране на стена на съраунд високоговорителите трябва да издържат поне 2,0 кг.
• Размер на отвора: 1/4 - 20 UNC резбовани вложки
• Тъй като монтирането към стена е по избор, трябва да закупите съответните аксесоари отделно.
• Осигурете квалифициран специалист, който да монтира скобите за монтиране на стена на съраунд високоговорителите.
• Осигурете професионална монтажна фирма, която да монтира продукта ви към стената.
• Проверете здравината на стената, преди да монтирате скобите за монтиране на стена. Ако здравината е недостатъчна, подсилете стената, преди да монтирате скобите за монтиране на стена и високоговорителите към стената.
• За повече информация вижте Ръководството за монтиране към стена.
• Samsung Electronics не носи отговорност за никаква повреда на продукта в резултат на неправилното му монтиране.
• Внимавайте да не монтирате високоговорителите обърнати настрани или с горната част надолу.

Можете да монтирате Soundbar над стойки за телевизор, които са с височина, по-малка от 7,6 см. За монтажа прикрепете Гумени крака към долната страна на Soundbar, преди да го поставите в позицията над стойката за телевизор. Уверете се, че прикрепяте Гумени крака така, че да бъдат извън външните ръбове на стойката за телевизор. Вижте фигурата по-долу.

Когато Soundbar е свързан с интернет, софтуерът се актуализира автоматично дори когато Soundbar е изключен.

- За да използва функцията за автоматично актуализиране, Soundbar трябва да е свързан с интернет. Wi-Fi връзката към Soundbar ще бъде прекъсната, ако захранващият кабел бъде изваден или захранването бъде прекъснато. Ако захранването прекъсне, когато се възстанови или включите отново захранващия кабел, включете Soundbar и го свържете отново към интернет.

11 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Преди да поискате сервизно обслужване, проверете следното.

Устройството не се включва.

Захранващият кабел включен ли е в електрическия контакт?

→Свържете захранващия щепсел към електрическия контакт.

Дадена функция не работи, когато се натисне бутонът.

Има ли статично електричество във въздуха?

→Изключете щепсела на захранващия кабел от контакта и след това го включете отново.

В режим ВТ се появяват прекъсвания на звука.

→Вижте разделите за Bluetooth свързване на страници 10 и 17.

Не се възпроизвежда звук.

Активирана ли е функцията за заглушаване на звука?

→ Натиснете бутон 🚗 (Заглушаване на звука) за отмяна на функцията за заглушаване.

Настроен ли е звукът към минимум?

→Настройте силата на звука.

Дистанционното управление не работи.

Изтощени ли са батериите?

→Заменете с нови батерии.

Разстоянието между дистанционното управление и основното устройство на Soundbar твърде голямо ли е?

→Доближете дистанционното управление до основното устройство на Soundbar.

Червеният LED индикатор на субуфера премигва, но той не произвежда звук.

Този проблем може да възникне, ако субуферът не е свързан към основното устройство на Soundbar.

→Опитайте да свържете субуфера отново. (Вижте страница 5.)

Субуферът бръмчи и вибрира забележимо.

Опитайте се да регулирате вибрацията на субуфера.

→ Натиснете бутона WOOFER на дистанционното си управление нагоре или надолу, за да регулирате силата на звука на субуфера. (до -12 или между -6 \~ +6).

Не може да се свърже към телевизора.

Ако е свързан чрез кабелна мрежа

→Проверете дали кабелът е свързан правилно.

– Проверете името на порта, за да се уверите, че кабелът е свързан към правилния порт. За инструкции вижте страницата с обяснения за всеки начин на свързване.

→ Натиснете бутона 📄 (Източник) на горния панел на Soundbar или на дистанционното управление, за да проверите дали режимът е правилен.

Ако е свързан чрез безжична мрежа → Свързан чрез Bluetooth

1. Превключете Soundbar в режим „ВТ PAIRING“ и след това използвайте телевизора, за да търсите отново. (Вижте страница 10 за подробности)

→Свързан чрез Wi-Fi

1. Проверете дали телевизорът е съвместим модел.

- Поддържат се само телевизори Samsung Smart, произведени след 2013 г.

1. Проверете дали телевизорът е свързан към Wi-Fi.

- Ако телевизорът не е свързан към Wi-Fi, използвайте менюто за мрежи на телевизора, за да установите връзка. (Вижте ръководството за потребителя на телевизора)

1. Проверете дали Soundbar е свързан към Wi-Fi.

- Когато Soundbar е свързан, можете да го откриете в списъка на високоговорителите на вашето мобилно устройство, когато стартирате приложението

SmartThings. Вижте страница 18 за подробности.

- Ако безжичният ви рутер (Wi-Fi) използва DFS канал, не можете да установите Wi-Fi връзка между телевизора и Soundbar. Свържете се с интернет доставчика си за подробности.

12 ЛИЦЕНЗ

DOLBY ATMOS

• Софтуерът Spotify е предмет на лицензи от трети страни, които се намират тук: Лицензи за www.spotify.com/connect/third-party-licenses.
• За повече информация за Spotify Connect посетете www.spotify.com/connect

13 БЕЛЕЖКА ЗА ЛИЦЕНЗА ЗА ОТВОРЕН КОД

За допълнителна информация за отворения

код, използван в този продукт, посетете

уебсайта: http://opensource.samsung.com

• Цифрите и илюстрациите в това

ръководство за потребителя са

предоставени само за справка и могат да

се различават от действителния изглед на изделието.

- Може да се начисли такса за

администриране, ако:

(a) е извикан техник по ваше настояване и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя)

(b) занесете уреда в сервизен център и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя).

- Сумата за тази такса за администриране ще ви бъде съобщена, преди да се извърши каквато и да е работа или посещение вкъщи.

Наименование на модела HW-Q90R
Тегло 8,8 кг
Размери (Ш x В x Д) 1226,0 x 83,0 x 136,0 мм
Диапазон на работна температура +5 °C до +35 °C
Диапазон на работна влажност 10 % до 75 %
УСИЛВАТЕЛИзходяща мощност	18W x 10 + 10W x 3, 4ohm
Поддържани формати за възпроизвеждане	LPCM 8ch, Dolby Digital,Dolby Atmos (True HD / Digital Plus), DTS:X
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при Wi-Fi връзка	100 mW при 2,4 GHz – 2,4835 GHz,5,15 GHz – 5,35 GHz и 5,47 GHz – 5,725 GHz
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при BT връзка	100 mW при 2,4 GHz – 2,4835 GHz
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при SRD връзка	100 mW при 2,4 GHz – 2,4835 GHz и5,15 GHz – 5,25 GHz / 25 mW при5,725 GHz – 5,825 GHz
Наименование на субуфера PS-WR95B
Тегло 9,8 кг
Размери (Ш x В x Д) 205,0 x 403,0 x 403,0 мм
УСИЛВАТЕЛИзходяща мощност	160W
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при SRD връзка	100 mW при 2,4 GHz – 2,4835 GHz и5,15 GHz – 5,25 GHz / 25 mW при5,725 GHz - 5,825 GHz
Наименование на съраунд високоговорител PS-SQ90-1, PS-SQ90-2
Тегло 2,1 кг
Размери (Ш x В x Д) 120,0 x 210,0 x 141,0 мм
УСИЛВАТЕЛИзходяща мощност	35W x 4
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при SRD връзка	100 mW при 2,4 GHz – 2,4835 GHz и5,15 GHz – 5,25 GHz / 25 mW при5,725 GHz– 5,825 GHz

БЕЛЕЖКИ

- Samsung Electronics Co., Ltd си запазва правото да променя спецификацията без предизвестие.

• Теглото и размерите са приблизителни.

Предпазни мерки: Ако включите/изключите Wi-Fi, Soundbar ще се рестартира автоматично.

Обща консумация на енергия в режим на готовност (W)	4,5W
Wi-FiМетод за деактивиране на порт	Натиснете бутона ID SET на долния панел на Soundbar за 30 секунди, за да включите или изключите Wi-Fi.
BluetoothМетод за деактивиране на порт	Натиснете бутона NETWORK на долния панел на Soundbar за 30 секунди, за да включите или изключите Bluetooth.

- С настоящото Samsung Electronics декларира, че това оборудване съответства на Директива 2014/53/EC.

Пълният текст на ЕС декларацията за съответствие можете да намерите на следния интернет адрес: http://www.samsung.com – отворете Поддръжка» Търсене в „Поддръжка на продуктите“ и въведете името на модела. С това оборудване може да се работи във всички държави от ЕС.

WLAN (Wi-Fi или SRD) функцията при 5 GHz на това оборудване може да се използва само на закрито.

[Правилно изхвърляне на батериите в този продукт]

(Налично в страни със системи за разделно сметосъбиране)

Това обозначение върху батерията, ръководството или опаковката, показва, че батериите в този продукт не бива да се изхвърлят с другите битови отпадъци в края на техния полезен живот. Където са маркирани, химическите символи Hg, Cd или Pb показват, че батерията съдържа живак, кадмий или олово над контролните нива в Директива 2006/66 на ЕО.

Ако батериите не се изхвърлят правилно, тези вещества могат да предизвикат увреждане на човешкото здраве или на околната среда.

За да предпазите природните ресурси и за да съдействате за многократната употреба на материалните ресурси, моля отделяйте батериите от другите видове отпадъчни продукти и ги рециклирайте посредством Вашата локална система за безплатно връщане на батерии.

Правилно третиране на изделието след края на експлоатационния му живот (Отпадъци, представляващи електрическо и електронно оборудване)

(Налично в страни със системи за разделно сметосъбиране)

Този знак, поставен върху изделието, негови принадлежности или печатни материали, означава, че продуктът и принадлежностите (например зарядно устройство, слушалки, USB кабел) не бива да се изхвърлят заедно с другите битови отпадъци, когато изтече експлоатационният му живот. Отделяйте тези устройства от другите видови отпадъци и ги предавайте за рециклиране. Спазвайки това правило не излагате на опасност здравето на други хора и предпазвате околната среда от замърсяване, предизвикано от безконтролно изхвърляне на отпадъци. Освен това, подобно отговорно поведение създава възможност за повторно (екологично съобразно) използване на материалните ресурси.

Домашните потребители трябва да се свържат с търговеца на дребно, от когото са закупили изделието, или със съответната местна държавна агенция, за да получат подробни инструкции къде и кога могат да занесат тези устройства за рециклиране, безопасно за околната среда.

Корпоративните потребители следва да се свържат с доставчика си и да проверят условията на договора за покупка. Това изделие и неговите електронни принадлежности не бива да се сместват с другите отпадъци на търговското предприятие.

За информация относно ангажиментите на Samsung по отношение на околната среда и специфичните за продукта регулаторни задължения, например REACH, WEEE, батерии, посетете: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ
