Тип продукт	Електрически тиган
Марка	Zelmer
Модел	ZPG6014CP
Диаметър	28 см
Дълбочина	6 см
Тегло	2.5 кг
Захранване	220-240 V, 50/60 Hz
Консумирана мощност	1500 W
Температурен диапазон	80°C - 230°C
Незалепващо покритие	Да, керамика без PTFE
Отделящ се термостат	Да
Индикаторна лампа	Да, за захранване и нагряване
Материал	Алуминиев корпус, стъклен капак от закалено стъкло
Дръжка	Топлоустойчива пластмаса, остава хладна
Подходящ за съдомиялна	Не, препоръчва се ръчно измиване
Защита от прегряване	Да, автоматично изключване
Налични резервни части	Термостат, капак, дръжки
Ремонтируемост	Модулен дизайн, лесна смяна на части
Гаранция	2 години
Съвместим с индукция	Не, само с електрическа намотка

Често задавани въпроси - ZPG6014CP Zelmer

Как да настроя температурата на моя електрически тиган Zelmer ZPG6014CP?

Завъртете копчето на термостата до желаната температура. Индикаторната лампа ще светне и ще изгасне, когато тиганът достигне зададената температура. Използвайте температурната скала на копчето като ориентир.

Мога ли да използвам метални прибори с незалепващото покритие?

Не, металните прибори могат да надраскат незалепващото покритие. Използвайте дървени, силиконови или пластмасови прибори, за да запазите повърхността.

Как трябва да почистя тигана?

Оставете тигана да изстине напълно, след това измийте с мека гъба и мек препарат. Избягвайте абразивни почистващи препарати и стоманена вълна. Тиганът не е подходящ за съдомиялна.

Какво да направя, ако тиганът не загрява?

Проверете захранващия кабел и контакта. Уверете се, че термостатът е правилно поставен. Ако проблемът продължава, термичният предпазител може да е задействан; свържете се с поддръжката на Zelmer за ремонт.

Безопасен ли е тиганът за фурна?

Не, тиганът съдържа пластмасови части и отделяем термостат, които не могат да издържат на температура във фурна. Само капакът е безопасен за фурна до 180°C.

Каква е максималната температура?

Максималната температура е 230°C. Не превишавайте това, за да избегнете повреда на незалепващото покритие или дим.

Как да съхранявам тигана?

Съхранявайте на сухо място с отстранен капак или поставен с главата надолу върху тигана. Уверете се, че незалепващата повърхност не се надрасква от други съдове.

Мога ли да използвам тигана на индукционен котлон?

Не, това е електрически тиган със собствен нагревателен елемент. Не може да се използва на индукционен или друг котлон.

Как да сменя термостата?

Изключете тигана от контакта и го оставете да изстине. Натиснете бутона за освобождаване на термостата и го издърпайте. Поставете нов съвместим термостат, докато щракне. Уверете се, че приляга плътно.

Какви резервни части са налични за ZPG6014CP?

Наличните резервни части включват термостатния модул, стъклен капак от закалено стъкло, дръжки и крачета. Свържете се с отдела за обслужване на клиенти на Zelmer или проверете ръководството за потребителя за номера на частите.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ZPG6014CP Zelmer

Поздравяваме Ви за избора и добре дошли сред потребителите на продукти Zelmer.

За постигане на най-добри резултати Ви препоръчваме да използвате само оригинални аксесоари от фирмата Zelmer. Те са проектирани специално за тези продукти.

Препоръки за безопасност

Преди да започнете да използвате уреда, запознайте се със съдържанието на цялата инструкция за употреба.
редът е предназначен само за домашно използване. В случай че се използва в заведение за хранене, гаранционните условия се променят.
средът може да се използва вътре в помещения.

ВНИМАНИЕ: Използването на газовия плот води до отделяне на топлина и влага в помещението, в което е инсталиран. Осигурете добра вентилация на кухненското помещение: поддържайте проходими естествените вентилационни отвори или инсталирайте механичен вентилационен уред (апиратор с механично действие).

При по-продължително интензивно използване на уреда може да бъде необходима допълнителна вентилация, напр. отваряне на прозореца или по-ефективна вентилация, напр. увеличаване на нивото на механичната вентилация, в случай че има такава.
е инсталирайте плота близо до охлаждащи уреди или леснозапалими материали (напр. пердета, кърпи и др.).
Не използвайте аерозоли близо до плота.
диаметърът на дъното на съда трябва винаги да бъде по-голям от диаметъра на пръстена на пламъка на котлона, на който искате да го използвате.
не използвайте газовия плот за отопление на помещения и подгряване на вредни и летливи течности или материали и др.

ВНИМАНИЕ: Ако повърхността на плота е повредена, изключете електричеството, за да избегнете опасността от токов удар.

не включвайте уреда, ако захранващият кабел е повреден или забележите повреда на корпуса.
Днимавайте електрическите кабели да не докосват горещите елементи на печката.

Ако неотделимият захранващ кабел се повреди, той трябва да бъде сменен у производителя, в специализиран сервис или от квалифициран специалист, за да се избегне евентуалната опасност.

Уредът може да се поправя само от обучени специалисти. Неправилно извършените поправки могат да причинят сериозна опасност за потребителя.

Зползвайте само оригинални дюзи, регулатори, подставки, достъпни в оторизираните сервиси.
случай на неизправност Ви съветваме да се обърнете към специализиран сервис на.

Якои елементи се нагряват по време на работа на плота.
He докосвайте горещите части на уреда. Има опасност от изгаряне! Оставете уреда да изстине преди почистване.
He oставajte yреда със запалени горелки без надзор, особо по време на пържене, тъй като прегрялата мазнина може да се запали.
а миене на плота не използвайте прекалено силни миещи препарати - емулсии, млека, пасти и др. Те могат да отстранят нанесените информационни графични символи като напр.: обозначения, предупредителни знаци и др.
Този уред не е предназначен за използване от лица (в това число деца) с ограничени физически, сетивни или психически възможности, както и от лица без опит и познаване на уреда, освен ако това не става под наблюдение или съгласно с инструкцията за използване на уреда, предадена от лицата, отговорни за тяхната безопасност.
Онимавайте децата да не си играят с уреда.
Днимавайте течностите да не изкипят, за да не залеят горелките.
перамичният плот е чувствителен на точкови удари, напр. от бутилка с подправки, солница и др.
Сахарта може да реагира с плота, като остави неотстраними петна. Незабавно ги отстранявайте от плота.

Уверете се, че сте разбрали горепосочените упътвания.

ВНИМАНИЕ: Монтажът на плота може да се извърши само от квалифициран (оторизиран) инсталатор със съответната правоспособност.

На рисунката са представени подходящите размери и начинът за монтиране на газовия плот.

① Направете отвор в кухненския плот съгласно размерите.
② Свалете от плота всички неприкрепени елементи (подставки, капаци, пръстени на горелките и др.).
③ Обърнете плота. Отрежете от уплътнителя 4 части със съответната дължина и ги залепете по дължината на ръба на плота.
④ Свалете от уплътнителя хартиената предпазна лента.
⑤ Сложете плота в отвора и го прикрепете отделу с помощта на прикрепващите елементи.

Зредът трябва да бъде монтиран съгласно действащите правни разпоредби в областта на строителството относно инсталацията на газови уреди в жилищните помещения.

Верете се, че кухненският плот е изработен от материал с подходяща издръжливост на топлина, така че да не се стигне до деформация, предизвикана от нагряването на газовия плот.

Включване към газовата и електрическата инсталация

ПРОИЗВОДИТЕЛЯТ НЕ НОСИ ОТГОВОРНОСТ ЗА ЕВЕНТУАЛНИ ЩЕТИ, ПРЕДИЗВИКАНИ ОТ НЕСПАЗ-ВАНЕТО НА ДЕЙСТВАЩИТЕ НОРМИ И РАЗПО-РЕДБИ И СВЪРЗВАНЕТО НА ПЛОТА ОТ ЛИЦЕ БЕЗ ПРАВОСПОСОБНОСТ.

ВНИМАНИЕ: Свързването на плота както към електрическата, така и към газовата инсталация може да извърши само от квалифициран инсталатор със съответната правоспособност.

Преди да свържете плота към електрическата и газовата инсталация се запознайте с данните на информационната табелка на уреда и в настоящата инструкция.

Схема на електрическото свързване:

Преди инсталиране се уверете, че местните условия за дистрибуция (видът газ и неговото налягане) и настройките на уреда са подходящи.
Словията за настройка на газа на този уред са дадени на информационната табелка.
редът не се свързва към канали за отвеждане на изгорелите газове. Трябва да се инсталира и свърже съгласно действащите разпоредби за инсталиране. Особено важно е да се вземат предвид съответните изисквания, отнасящи се за вентилацията.
Ръвкавата газова връзка трябва да се монтира така, че да няма контакт с подвижните сегменти на шкафовете (напр. с чекмеджето) и да не преминава през пространство, където няма достатъчно място.
Блектрическата инсталация, захранваща плота, трябва да има подходящи предпазители.
-лед инсталиране на плота инсталаторът е длъжен да провери дали газовата инсталация не изпуска.

ВНИМАНИЕ: Инсталаторът е длъжен да попълни гаранционната карта, която е условие за валидността на гаранцията.

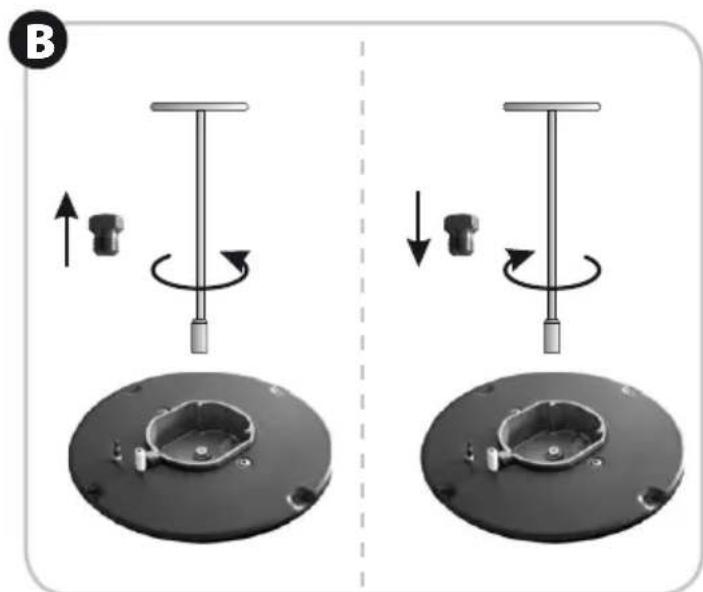

Смяна на дюзите за друг вид газ (Рис. В)

ВНИМАНИЕ: Смяната на дюзите може да се извърши само от правоспособен (оторизиран) инсталатор със съответната квалификация.

Газовият плот е снабден заводски с дюзи, пригодени за газ 2E (G20). Другите видове газ са представени в таблицата по-долу:

ГОРЕЛКА	ГАЗ	НАЛЯГАНЕ	ОБОЗНАЧЕНИЕ НА ДЮЗАТА	ТОПЛИННО НАТОВАРВАНЕ
ГОЛЯМА	(G20)(G30)(G30/31)	20 mbar37 mbar28-30/37 mbar	117 Y7988	750-3000 W750-3000 W750-3000 W
СРЕДНА	(G20)(G30)(G30/31)	20 mbar37 mbar28-30/37 mbar	98 Z6368	500-1750 W500-1750 W500-1750 W
МАЛКА	2(G20)(G30)(G30/31)	20 mbar37 mbar28-30/37 mbar	75 X4851	400-1000 W400-1000 W400-1000 W

① Свалете от котлона капачето и пръстена.
② Развъртете дюзата с помощта на специален ключ.
③ Завъртете подходяща дюза на мястото на предишната съгласно таблицата.

След смяна на дюзата регулирайте горелките (виж "РЕГУЛИРАНЕ НА ПЛАМЪКА").

След смяна на дюзата залепете съответния етикет с вида газ при свързващия накрайник на колектора на печката.

Технически данни

Техническите параметри са дадени на информационната табелка.

Печката има винтов накрайник с диаметър G1/2", служещ за свързване към газовата инсталация. В случай на свързване към бутилки с течен газ (пропан-бутан) върху накрайника се завърта свързващ елемент за маркуч ∅ 8 x 1 мм.

Газовият плот е уред от клас I, със захранващ кабел с предпазно жило. Трябва да се включи в ел. контакт с предпазен щифт.

Уредът отговаря на изискванията на действащите стандарти.

Уредът отговаря на изискванията на директивите:

– Устройства, изгарящи газообразни горива – 90/396/EEC.
– Нисковолтови съоръжения (LVD) – 90/396/EEC, 93/68/EEC.
– Електромагнитна съвместимост (EMC) – 2004/108/EC.
Уредът е обозначен със знак СЕ на информационната табелка.

4 Регулатори на газовите котлони с бутон за електрическо запалване

5 Подставка на горелката

6 Капаче на горелката

7 Пръстен на горелката

8 Корпус от горелката

9 Защита от изтичане на газ

10 Бутон за електрическо запалване

Регулиране на пламъка (Рис. С)

① Включете котлона и настройте минимален пламък ■.
② Свалете регулатора от шипа.
③ С помощта на подходяща отвертка регулирайте пламъка, като завъртите болта вътре в шипа.

Проверете дали пламъкът не изгасва в случай на бързо превключване от максималния пламък ■ на минимален ■

При газ 3В/Р (G30) болтът трябва да бъде затегнат (по посока на часовниковата стрелка).

Работа с плота

Запалване

Завъртете (по посока обратна на часовниковата стрелка) съответния регулатор на положение ♣. Натиснете го докрай и след запалване на горелката задръжте (натиснат) в продължение на около 10 секунди.

Ако след около 15 секунди задържане на натиснатия регулатор на положение горелката не се запали, изчакайте минимум 1 минута, преди да опитате отново.

Ако пламъкът на горелката е случайно загасен, изключете горелката със завъртане на регулатора на положение □ и изчакайте минимум 1 минута, преди отново да го запалите.

Използване

За да получите максимальна ефективност при най-малък разход на газ, спазвайте следните упътвания:

- използвайте съдове с подходящ диаметър за дадената горелка, виж таблицата по-долу:

- след като ястието заври, настройте регулатора на положение минимум ■.

• винаги слагайте капак на съда.
  В случай на прекъсване на електроснабдяването горелките могат да се запалят с помощта на кибрит.
• Не бива да се поставя един съд върху два газови котлона едновременно.
• Използвайте чисти и сухи съдове, чиято височина представлява около 2/3 от диаметъра.
  Никога не поправяйте уреда самостоятельно.

Почистване и поддръжка

Не забравяйте да поддържате плота чист.

Подставките, капачетата и пръстените на горелките почиствайте с топла вода с миещ препарат, а след това изплакнете и подсушете всички елементи.

Всички отвори в пръстените на горелките трябва да бъдат проходими, а капачетата трябва да бъдат правилно разположени върху тях.

Почистване на стъкления плот

• Не използвайте за почистване на стъкления плот уреди за чистене с пара.
• Леките замърсявания навлажнете първо с топла вода, а след това ги изтрийте с помощта на гъба.
• Силните замърсявания навлажнете първо с топла вода, а след това ги изтрийте с помощта на специална гъба за почистване на стъкло.
• Остатьците от воден камък и други отлагания отстранете с нанасяне на замърсеното място на малко количество специален препарат за почистване на керамично стъкло или бял винен оцет, а след това го изтрийте със суха кърпа.
• Сладки неща, разтопен алуминий, пластмаси отстранете с помощта на инструмент за почистване на стъкло, а след това изтрийте мястото с влажна кърпа. В случай на необходимост използвайте препарат за почистване на керамично стъкло.

Екология – грижа за околната среда

Всеки потребител може да допринесе за опазването на околната среда. Това не е трудно нито скъпо.

За тази цел: картонените опаковки предайте за вторични суровини, полиетиленовите пликове (ПЕ) изхвърлете в контейнера за пластмаса. Изхабения уред предайте в съответния пункт за събиране на уреди, тъй като намиращите се в уреда опасни съставни части могат да представляват опасност за околната среда.

Не го изхвърляйте заедно с битовите отпадъци!!!

Производителят/вносителят не отговаря за евентуални повреди, предизвикани от използване на уреда по начин, несъответстващ на неговото предназначение, или неправилната му употреба. Производителят/вносителят си запазва правото да модифицира уреда във всеки момент, без предварително уведомление, с цел изпълнение на правните разпоредби, стандарти, директиви или по конструктивни, търговски, естетически и други причини.
