РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Viera TX-55ET5E PANASONIC

Инструкции за работа

Телевизор с течни кристали

За по-подробни инструкции ползвайте инструкцията за работа на CD-ROM диска. За да видите инструкцията за работа на CD-ROM диска Ви е нужен компютър със CD-ROM устройство и инсталиран Adobe® Reader® (версия 8.0 или по-нова е за препоръчване).

В зависимост от операционната система или настройките на компютъра ви, инструкцията за работа можеда не стартира автоматично. В този случай, за да видите инструкцията, ръчно отворете PDF файла в папка „MANUAL”.

VIERA

Съдържание

Обезателно прочетете

Предпазни мерки 2

Кратко ръководство

Аксесоари 4

Идентифициране на управлението……6

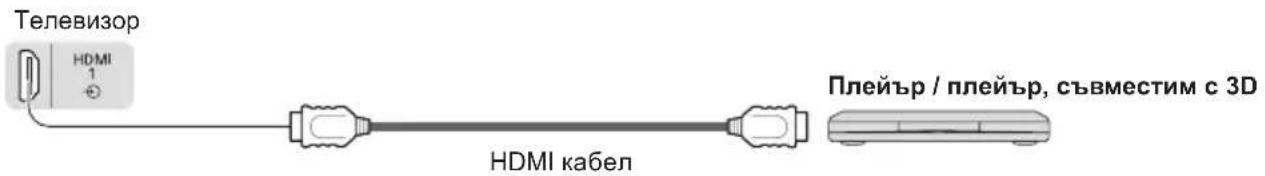

Основни връзки 8

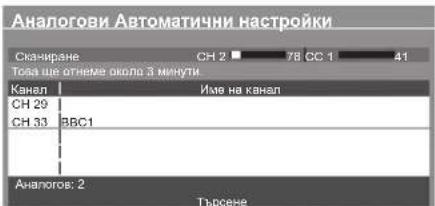

Автоматични настройки……10

Използване на „VIERA Connect“ …… 14

Как се използват VIERA TOOLS……14

Как се използват функциите на менюто…18

Поддръжка 19

Предпазни мерки

Предупреждение

Боравене с щепсела и кабела на захранването

• Вкарайте щепсела докрай в контакта. (Ако щепсельт е хлабав, той може да се нагрее и да причини пожар.)
• Осигурете си лесен достъп до контакта на захранващия кабел.
• Не докосвайте захранващия щепсел с мокра ръка. Това може да причини токов удар.
• Не използвайте захранващи кабели, които не са доставени с този телевизор. Това може да причини пожар или токов удар.
• Не повреждайте захранващия кабел. Повреденият кабел може да причини пожар или токов удар.
• Не местете телевизора, когато кабельт е включен в контакт.
• Не поставяйте тежки предмети върху кабела и не поставяйте кабела близо до предмети с висока температура.
• Не усуквайте кабела, не го прегъвайте прекомерно и не го опъвайте.
• Не дърпайте кабела. Хвашайте корпуса на щепсела, когато изключвате щепсела от захранването.
• Не ползвайте повреден щепсел или контакт.
  • Внимавайте телевизорът да не смачка захранващия кабел.

Ако откриете някаква нередност, веднага извадете щепсела!

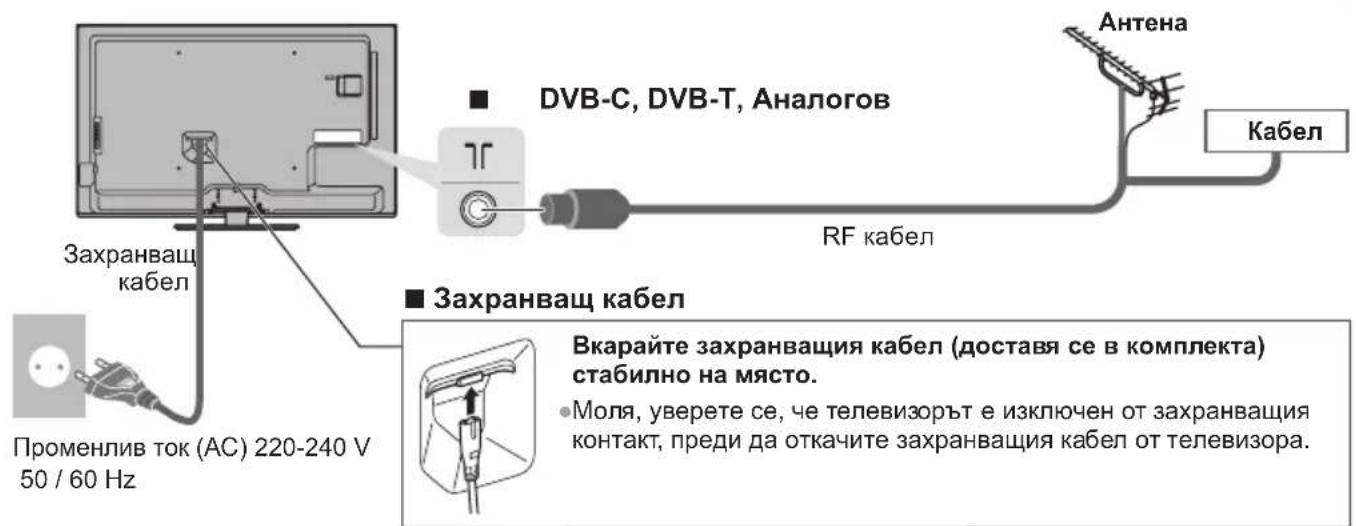

Променлив ток (AC) 220-240 V 50 / 60 Hz

• Този телевизор е проектиран за:

• Променлив ток (АС) 220-240 V, 50 / 60 Hz

- Настолна употреба

• Компонентите под високо напрежение могат да причинят сериозен токов удар. Не махайте задния капак на телевизора, тъй като може да се стигне до контакт с части под напрежение.
• Вътре няма части, които да могат да бъдат поправени от потребителя.
• Дайте телевизора за проверка, настройка или поправка при местния дилър на Panasonic.

Не излагайте телевизора на пряка слънчева светлина и други източници на светлина

- Избягвайте излагането на телевизора на пряка слънчева светлина и други източници на топлина.

За да се предотврати пожар, никога не дръжте свещи или други източници на открит пламък близо до този продукт

Не излагайте на дъжд или на прекомерна влага

• За да предотвратите повреда, която може да причини удар от електрически ток или пожар, не излагайте телевизора на дъжд или прекомерна влага.
• Не слагайте на уреда съдове с течности, като напр. вази и не излагайте телевизора на капеща или течаща вода.

- Не позволявайте в телевизора да попадат каквито и да било предмети през въздушните отвори, тъй като това може да причини пожар или токов удар.

Не поставяйте телевизора на наклонени или нестабилни повърхности; уверете се, че телевизорът не виси от края на основата

- Телевизорът може да падне или да се прекатури.

Използвайте само специалните оригинални подставки / уреди за закрепване

• Използването на неодобрени стойки или други фиксиращи приспособления може да доведе до нестабилност на апарата и риск от нараняване. Помолете своя местен дилър на Panasonic да извърши настройката или инсталацията.
• Използвайте одобрени стойки (стр. 4) / скоби за окачване на стена.

Не позволявайте на деца да боравят с SD карти или с опасни части

• Както всички дребни предмети, SD картите могат да бъдат погълнати от малки деца. Моля отстранете SD карта незабавно след ползване и я съхранявайте на недостъпно за деца място.
• Този продукт съдържа части, които представляват потенциална опасност за малки деца, тъй като случайно могат да бъдат погълнати или вдишани. Дръжте тези части на място, недостъпно за малки деца.

Радиовълни

• Не използвайте телевизора в медицински заведения или места с медицинско оборудване. Радиовълните от телевизора може да причинят смущения в медицинското оборудване и да предизвикат злополуки поради неизправност.
• Не използвайте телевизора близо до оборудване с автоматичен контрол, например автоматични врати или пожароизвестяващи аларми. Радиовълните от телевизора може да причинят смущения в оборудването с автоматичен контрол и да предизвикат злополуки поради неизправност.
• Ако имате сърдечен пейсмейкър, стойте на разстояние поне 22 см от вградения модул за безжична LAN мрежа. Радиовълните от модула може да причинят смущения в работата на пейсмейкъра.
• Не разглобявайте и не модифицирайте вградения модул за безжична LAN мрежа по никакъв начин.

Внимание

Когато почиствате телевизора, извадете щепсела от контакта

- Почистването на телевизор с включено захранване може да причини токов удар.

Ако не използвате телевизора продължително време, изключете щепсела от контакта

- Този телевизор продължава да консумира известно количество електричество дори и в изключен режим, ако щепсела е свързан към контакт.

Не излагайте Вашия слух на прекомерно силен звук от слушалките

- Можете да си причините трайно увреждане на слуха.

Не прилагайте голяма сила или физическо въздействие върху екранния панел

- Това може да причини повреди, които да доведат до нараняване.

Не блокирайте задните въздушни отвори

• Адекватната вентилация е от съществено значение, за да се предотврати повреждането на електронните компоненти.
• Вентилацията не трябва да се затруднява като вентилационните отвори се покриват с предмети като вестници, покривки за маса и завеси.
• Препоръчваме да се остави разстояние от поне 10 см навсякъде около телевизора дори ако той е поставен в шкаф или между рафтове.
• При използване на поставката, спазвайте разстоянието между долната част на телевизора и повърхността на пода.
• Ако не се използва поставка, уверете се че отворите на дъното на телевизора не са блокирани.

Минимално разстояние

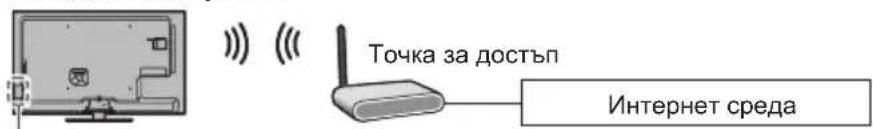

Вграден модул за безжична LAN мрежа

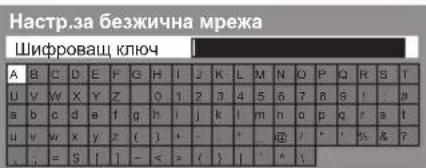

• За да използвате вградения модул за безжична LAN мрежа, е необходимо получаване на точка за достъп.
• Не използвайте вградения модул за безжична LAN мрежа, за да се свързвате към безжична мрежа (SSID *), за която нямате права за достъп. Подобни мрежи могат да бъдат намерени при търсене. Но използването им може да се счита за незаконен достъп.
  *SSID е име за идентифициране на определена безжична мрежа за предаване.
• Не излагайте вградения модул за безжична LAN мрежа на високи температури, пряка слънчева светлина или влага.
• Данни, предавани и получавани чрез радиовълни, могат да бъдат прихващани и следени.
• Вграденият модул за безжична LAN мрежа използва честотни ленти 2,4 GHz и 5 GHz. За да избегнете повреди или бавна реакция, предизвикани от смущения от радиовълни, поставете телевизора далеч от техника като други устройства за безжична LAN мрежа, микровълнови уреди, мобилни телефони и оборудване, използващо сигнали с честота 2,4 GHz и 5 GHz, когато използвате вградения модул за безжична LAN мрежа.
  •Когато се получават шумове поради статично електричество и др., телевизорът може да спре да работи, за да предпази устройствата. В този случай изключете телевизора от ключа за Вкл./Изкл. на захранването, след което го включете отново.
  • Допълнителна информация за вградения модул за безжична LAN мрежа и точката за достъп можете да намерите на уебстраницата по-долу. (Само на английски език) http://panasonic.jp/support/global/cs/tv/

Аксесоари

Стандартни аксесоари

дистанционното управление (2)

• R6

→ (вижте по-долу)

Поставка

→(вижте по-долу)

Скоба

→(стр. 10)

Захранваш кабел

→(стр. 8)

3D очила (4)

→ (стр. 15)

Инструкции за работа

Паневропейска гаранция

Адаптери за изводи

• AV1 (SCART) адаптер

→(стр. 8)

• AV2 (COMPONENT / VIDEO) адаптер

• Аксесоарите може да не са поставени на едно място. Погрижете се да не ги изхвърлите неволно.
• Този продукт съдържа части (например найлонови торбички), които представляват потенциална опасност за малки деца, тъй като могат да бъдат погълнати или вдишани. Дръжте тези части на място, недостъпно за малки деца.

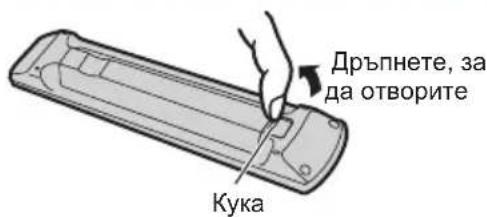

Инсталиране / сваляне на батериите на дистанционното управление

1

Внимание

• Неправилното инсталиране може да причини теч на батерията и корозия, водещи до повреда на дистанционното управление.
• Не смесвайте стари и нови батерии.
• Подменете само със същия или с еквивалентен тип. Не смесвайте различни видове батерии (например алкални и манганови батерии).
• Не използвайте презареждащи се батерии (Ni-Cd).
• Не горете и не чупете батериите.
• Не излагайте батериите на висока температура, например на директна слънчева светлина, огън или други подобни.
• Уверете се, че изхвърляте батериите по правилния начин.
• Уверете се, че батериите са сменени правилно, тъй като съществува опасност от експлозия или пожар, ако са поставени в обърнато положение.
• Не разглобявайте и не променяйте дистанционното управление.

2

Поставяне / отстраняване на поставката

Предупреждение

- В противен случай телевизорът може да падне и да се повреди, и да причини нараняване на човек.

Внимание

Не използвайте друга поставка освен тази, която е предоставена с този телевизор.

• В противен случай телевизорът може да падне и да се повреди, и да причини нараняване на човек.

Не използвайте поставката, ако тя се огъне или повреди физически.

- Използването на физически повредена поставка може да причини нараняване. Незабавно се свържете с местния дилър на Panasonic.

При поставяне се уверете, че всички винтове са здраво затегнати.

- Ако не бъде обърато внимание на правилното затягане на винтовете по време на сглобяването, поставката няма да бъде достатъчно здрава, за да издържи телевизора и той може да падне, да се повреди или да причини нараняване.

Уверете се, че телевизорът няма да падне.

- Ако телевизорът бъде съборен или деца се качат на поставката при вече монтиран телевизор, той може да падне и да причини нараняване.

Необходими са най-малко двама души за монтиране и сваляне на телевизора.

- Ако не присъстват двама или повече души, телевизорът може да бъде изпуснат и да причини нараняване. При отстраняване на поставката от телевизора следвайте единствено указанията, описани в процедурата. → (вижте по-долу)

• В противен случай телевизорът и/или поставката може да падне и да се повреди, а може и да се нараните.

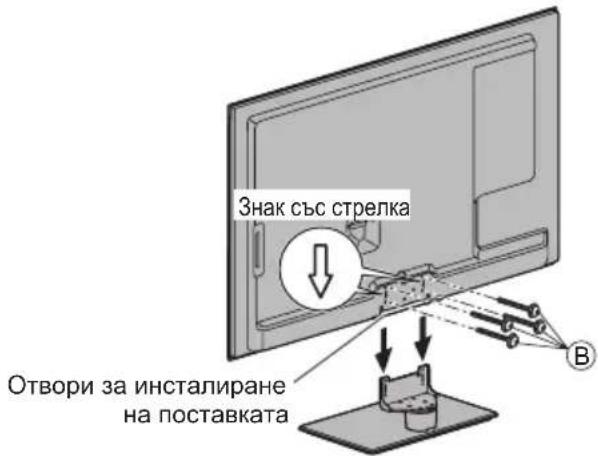

1 Монтаж на поставката

Използвайте монтажните винтове Ⓐ, за да закрепите здраво скобата Ⓐ към основата Ⓓ.

• Уверете се, че винтовете са стегнати здраво.
- Насилването на винтовете в обратна посока ще повреди резбата.

2 Закрепване на телевизора

Използвайте монтажните винтове Ⓗ, за да притетнете здраво.

• Първоначално завийте четирите монтажни винта леко, след което ги затегнете здраво, за да фиксирате стабилно.
• Работете върху хоризонтална и равна повърхност.

Отстраняване на поставката от телевизора

Когато използвате скоба за окачване на стена или когато прибирате телевизора, отстранете поставката по следния начин.

1 Отстранете монтажните винтове Ⓗ от телевизора.
2 Извадете поставката от телевизора.
3 Отстранете монтажните винтове Ⓐ от скобата.

Регулиране на ъгъла на панела

- Не поставяйте предмети и не дръжте ръцете си в периметъра на завъртане.

(Преглед отгоре)

Предотвратяване на падането на телевизора

Като използвате отвора за винт за предотвратяване на падане (достъпен в търговската мрежа), фиксирайте здраво тялото на поставката към повърхността за инсталиране.

- Мястото, на което ще бъде фиксирана поставката, трябва да е достатъчно плътно и да е изработено от твърд материал.

Винт (не се доставя)

Диаметър

Модел с размер 55 инча: 4 mm

Модел с друг размер в инчове: 3 mm

Дължина: 25 - 30 mm

Отвор за винт

Идентифициране на управлението

1 Ключ за Вкл. / Изкл. на режим на готовност

- Поставя в или извежда телевизора от режим на готовност.

2 3D бутон

- Превключва между режими на гледане 2D и 3D.

3 [Основно меню]

- Натиснете за достъп до менюта Картина, Звук, Мрежа, Таймер и Основно меню.

4 Съотношение на картината

• Променя съотношението на картината.

5 Информация

- Показва информация за канала и програмата.

6 VIERA TOOLS

- Показва икони за някой специални функции и осигурява лесен достъп.

7 INTERNET ([VIERA Connect])

- Показва началния екран на VIERA Connect.

8 OK

• Потвърждава избора.
• Натиснете, след като сте избрали позиция, за да можете бързо да смените канала.
• Показва списъка с канали.

9 [Меню опции]

- Лесни допълнителни настройки за гледане, звук и др.

10 Цветни бутони

(червен-зелен-жълт-син)

- Използват се за избор, навигация и изпълнение на различни функции.

11 Телетекст

• Превключва в режим на телетекст.

12 Субтитри

- Показва субтитри.

13 Бутони с цифри

• Сменя каналите и телетекст страниците.
- Настройва знаците.
- Включва телевизора, когато същият е в режим на готовност (натиснете за около 1 секунда).

14 Спиране на звука

- Изключва или включва звука.

15 Сила на звука нагоре / надолу

16 Бутони за избор на входен режим

• TV - превключва DVB-C / DVB-T / Аналогов режим.
• AV - превключва между AV входните режими от списъка „Избор на вход”.

17 Съраунд

- Превключва настройката за съраунд звук.

18 Нормализиране

- Връща настройките за картина и звук към техните стойности по подразбиране.

19 Край

• Връща се към телевизионния екран.

20 TV Информация

21 Курсорни бутони

• Връща към предходното меню / страница.

23 Задържане

• Спира / възобновява картината.
- Задържа текущата телетекст страница (в режим телетекст).

24 Индекс

• Връща към индекс страницата на телетекста

25 Последно гледане
- Превключва към последно гледания канал или последно използвания входен режим.
26 Канал нагоре / надолу
27 Операции за съдържание, свързани устройства и др.

• [Сила на звука] / [Контраст] / [Яркост] / [Цвят] / [Рязкост] / [Нюанс] (NTSC сигнал) / [Бас] * / [Тембър] * / [Баланс] / [Автоматични настройки] *[Музика] или [Говор] в Меню Звук

2 Канал Нагоре / Надолу, Смяна на стойността (чрез използване на бутон F), включване на телевизора (натиснете който и да е бутон за около 1 секунда, когато сте в режим на готовност)

4 Ключ за Вкл. / Изкл. на захранването

- Използвайте, за да включвате/изключвате захранването.

Ако последния път сте изключили телевизора чрез дистанционното управление, когато е бил в режим готовност, телевизорът ще бъде в режим готовност и когато го включите отново от ключа на захранването Вкл. / Изкл.

Когато натиснете бутона на контролния панел

(1 - 4), указанието на контролния панел се появява от дясната страна на екрана за 3 секунди, за да обозначи натиснатия бутон.

5 Приемник на телевизора за сигнала от дистанционното управление

- Не слагайте никакви предмети между дистанционното управление и сензора за дистанционното управление.

• Усеща яркостта и настройва качеството на картината, когато [Еко-режим] в Меню Картина е настроено на [Вкл.].

Задна част на телевизора

7 Светодиод на захранването и таймера

Червено: Режим на готовност Зелено: Вкл.

Червено с примигване в оранжево:

- Светодиодът примигва, когато телевизорът получи команда от дистанционното управление.

Използване на екранните дисплеи – Указания за работа

Екранното меню осигурява достъп до много от функциите на този телевизор.

■ Указания за работа

Указанията за работа ще ви помогнат да боравите с телевизора чрез дистанционното управление.

Указания за работа

■ Как се използва дистанционното управление

Отворете основното меню

Преместете курсора / изберете измежду опциите / изберете елемент от менюто (само нагоре и надолу) / настройте нивата (само наляво и надясно)

Влезте в менюто / запазете зададените настройки и опции

Върнете се към предходното меню

EXIT

Излезте от менюто и се върнете към екрана за гледане на телевизия

Функция авто готовност на захранването

Телевизорът автоматично ще превключи към режим на готовност при следните условия:

• в продължение на 30 минути не се получава сигнал и не се извършват действия в аналогов режим.

• [Автомат. изключване] е активно в Меню Таймер.

- не е извършено никакво действие за избрания период в [Автом. стендбай].

• Тази функция не се отразява върху записа с програмния таймер и директния запис от телевизора.

Основни връзки

Показаните външни устройства и кабели не се доставят с този телевизор.

Моля, уверете се, че телевизорът е изключен от захранващия контакт, преди да свързвате или откачвате кабели или оборудване.

Терминали

Връзки

Захранващ кабел и ефирна антена

AV устройства

■ DVD записващо Устройство / видеокасетофон

*Доставя се с този телевизор

■ Плейър / 3D съвместим плейър

Забележка

• Свържете към AV1 на телевизора за DVD записващо устройство / видеокасетофон, поддържащи Q-Link.
- Прочетете и упътването към устройството, което свързвате.
• Дръжте телевизора далече от електронно оборудване (видео оборудване и други) или уреди с инфрачервен сензор.
В противен случай може да се получи изкривяване на картината / звука или да се влоши работата на друго оборудване.
- Когато използвате SCART или HDMI кабел, използвайте напълно опроводен кабел.
- При свързване проверете дали типът на терминалите и кабелните конектори е подходящ.

Мрежа

За да активирате функциите на мрежовите услуги (VIERA Connect и други), трябва да свържете телевизора към широколентова мрежова среда.

• Ако нямате достъп до широколентови мрежови услуги, консултирайте се за съдействие с ваши дилър.
• Подгответе интернет средата за кабелна или безжична връзка.
• Настройката на мрежовата връзка ще се стартира след настройването на честотата (при първо използване на телевизора). ➔ (стр. 12 - 13)

■ Кабелна връзка

■ Безжична връзка

Вграден модул за безжична LAN мрежа

Използване на скоба

• Не връзвайте на сноп RF кабела и захранващия кабел (може да доведе до изкривен образ).
• Фиксирайте кабелите със скоби, ако е необходимо.
• При използването на опционен аксесоар, ползвайте инструкцията му, за да фиксирате кабелите.

■ Скоба (стандартен аксесоар)

Закрепяне на скобата

За да я свалите от телевизора:

КЛИПСОВЕ
Натискайте и двата странични клипса

Връзване на кабелите

куки
Поставете края между куките

За разхлабване:

копче
Натискайте копчето

Автоматични настройки

Автоматично търсене и запаметяване на телевизионни канали.

• Тези действия не са необходими, ако телевизорът е бил настроен от ваши дилър.
- Моля, свържете (стр. 8 - 10) и настройте (ако е необходимо) свързаното устройство, преди да стартирате „Автоматични настройки”. Моля, прочетете ръководството за работа на свързаното устройство за повече информация относно настройките.

Свържете телевизора към захранването и го включете

• Необходими са няколко секунди за включване на екрана.
• Ако светне червеният светодиод на телевизора, натиснете ключа за Вкл./Изкл. на режим на готовност на дистанционното управление за около 1 секунда.

2

Изберете език

Menüsprache
Deutsch	Jansk Polski Srpski
English	Svenska	čeština	Hrvatski
Français	Norsk	Magyar	Slovenščina
Italiano	Suomi	Slovenčina	Latyiešu
Español	Türkçe	Български	eesti keel
Português	Еллянікá	Română	Lietuviu
Nederlands

изберете
задайте

3

Изберете държава

Държава
Германия	Дания	Полша
Австрия	Швеция	Чехия
Франция	Норвегия	Унгария
Италия	Финландия	Словакия
Испания	Люксембург	Словения
Португалия	Белгия	Хърватия
Швейцария	Холандия	Естония
Малта	Турция	Литва
Андора	Гърция	Други

изберете
задайте

- В зависимост от избраната държава изберете региона си или съхранете PIN кода за Детска защита („0000” не може да бъде съхранено), като следвате инструкциите на екрана.

Изберете режима, който да настроите

Изберете [Автомат. настройки]

- Започва процесът „Автоматични настройки“, който ще открие и запази каналите. Съхранените канали и подредбата им са различни в различните държави, райони, системи на излъчване и условия на приемане на сигнала.

Екранът за автоматични настройки е различен в зависимост от държавата, която изберете.

- В зависимост от избраната държава изберете кабелния си оператор предварително, като следвате инструкциите на екрана.

Обикновено за [Честота] и [Мрежа ID] се задава [Auto].

Ако [Auto] не се покаже или ако е необходимо, въведете чрез бутоните с цифри [Честота] и [Мрежа ID], посочени от ваши кабелен оператор.

2 [DVB-C Автоматични настройки]

3 [DVB-T Автоматични настройки]

4 [Аналогови Автоматични настройки]

- В зависимост от държавата, която изберете, екранът за избор на канал ще се покаже след DVB-T Автоматични настройки, ако няколко канала са с един и същи логически номер на канал. Изберете предпочитания от вас канал или излезте от екрана за автоматични настройки.

5 Изтегляне на предварителни настройки

Ако записващо устройство, съвместимо с Q-Link, VIERA Link или подобна технология, е свързано в записващото устройство, настройките за канал, език и държава/регион се прехвърлят автоматично.

- Ако изтеглянето е неуспешно, можете да изтеглите по-късно чрез меню Настройки.

Настройване на мрежовата връзка

Настройте мрежовата връзка, за да активирате функциите на мрежовите услуги, като например VIERA Connect и др. (стр. 14).

• Моля, обърнете внимание, че телевизорът не поддържа безжични обществени точки на достъп.
• Уверете се, че мрежовите връзки (стр. 9) и мрежовата среда са завършени, преди да стартирате настройването.

Изберете вида мрежа

[Кабелен] → „Кабелна връзка” (стр. 9) [Безжичен] → „Безжична връзка” (стр. 9)

- За по-късна настройка или за да прескочите тази стъпка
→ Изберете [Задай по-късно] или

[Кабелен]

1. Изберете [Auto]

Получаване на IP адрес

Auto

Ръчно

Тест на връзка

Проверете кабелната мрежова връзка
☑ Проверка за начина на получаване на IP.
☑ Проверете за устройства с този IP адрес.
Проверете връзката с шлюза.
Проверете комуникацията със сървъра

успешно

Тестът е успешен и телевизорът е свързан към мрежата.

: неуспешно

Проверете настройките и връзките. След това изберете [Опитай пак].

①изберете

②достъп

2. Преминете към следващата стъп

Извършва се автоматична настройка и тестът на мрежовата връзка се активира.

- За ръчно настройване, изберете [Ръчно] и настройте всеки елемент.

(Натиснете два пъти)

[Безжичен]

Автоматично откритите точки за достъп са изброени.

1. Изберете желаната точка за достъп

Налични безжични мрежи
No.	Име на мрежа (SSID)	Безжичен тип	Статус
1	Access Point A	11n(2.4GHz)
2	Access Point B	11n(5GHz)
3	Access Point C	11n(5GHz)

①изберете

②достъп

- 3a [WPS (Бутон предизвестие)] (стр. 13)

(Червен)

: Кодирана точка за достъп

- За ново търсене на точки за достъп

- За информация за маркираната точка за достъп

- За ръчно настройване

2. Достъп до режима за въвеждане на кодиращ ключ

Свързването ще се извърши при следните настройки:- Име на мрежа (SSID) : Access Point A Тип защита : WPA-PSK Тип шифроване : TKIP

Моля, въведете ключа за кодиране.

Шифроващ ключ

- Ако избраната точка за достъп не е кодирана, ще се покаже екранът за потвърждение. Препоръчително е да изберете кодирана точка за достъп.

3. Въведете шифроващия ключ на точката за достъп

- Можете да зададете символи, като използвате бутоните с цифри.

1. След приключване на настройката на точката на достъп, извършете тест за свързаност

Тест на връзка

Проверете връзката към безжичната мрежа.
☑ Проверка за начина на получаване на IP.
☑ Проверете за устройства с този IP адрес.
Проверете връзката с шлюза.
Проверете комуникацията със сървъра.

1. Преминете към следващата стъпка 7

(Натиснете два пъти)

успешно

Тестът е успешен и телевизорът е свързан към мрежата.

☒: неуспешно

Проверете настройките и връзките. След това изберете [Опитай пак].

- За ръчно настройване, изберете [Ръчно] и настройте всеки елемент.

1. Натиснете бутона WPS на точката за достъп, докато индикаторът светне

2. Свържете телевизора към точката на достъп

WPS (Бутон предизвестие)

1) Моля, натиснете бутона 'WPS' на точката за безжичен достъп, докато индикаторът й започне да мига.

2) След като точката на достъп е в готовност, изберете 'Свързване'.

Ако не сте сигурни, проверете ръководството с инструкции на точката за безжичен достъп.

Свързване

• Уверете се, че вашата точка за достъп поддържа WPS за това конфигуриране.
  • WPS: Wi-Fi Protected Setup™

• Ако връзката се разпадне, проверете настройките и позицията на точката за достъп. След това следвайте инструкциите на екрана.

• След приключване на настройката на точката на достъп, извършете тест за свързаност

Тест на връзка

☑ Проверете връзката към безжичната мрежа.
☑ Проверка за начина на получаване на IP.
☑ Проверете за устройства с този IP адрес.
☑ Проверете връзката с шлюза.
☑ Проверете комуникацията със сървъра.

1. Преминете към следващата стъпка 7

(Натиснете два пъти)

успешно

Тестът е успешен и телевизорът е свързан към мрежата.

: неуспешно

Проверете настройките и връзките. След това изберете [Опитай пак].

- За ръчно настройване, изберете [Ръчно] и настройте всеки елемент.

Изберете [Жилище]

Изберете среда на гледане [Жилище], за да използвате в домашна среда.

Моля изберете среда за гледане

Жилище

газин

①изберете

② задайте

■ [Магазин] среда на гледане (само за показване в магазини)

Средата на гледане [Магазин] е демонстрационният режим, разясняващ основните функции на този телевизор.

Изберете среда на гледане [Жилище], за да използвате в домашна среда.

- Можете да се върнете към екрана за избор на среда на гледане, докато сте на етапа на екрана за потвърждение на среда за гледане „Магазин“.

1 Върнете се на екрана за избор на среда на гледане

Магазин

Моля изберете среда за гледане

Жилище газин

①изберете

② задайте

За да промените средата на гледане по-късно, ще трябва да върнете всички начални настройки, като изберете „Начални настройки”.

Автоматичните настройки са завършени и телевизорът е готов за гледане на телевизия.

Ако настройката не е успешна, проверете свързан ли е RF кабельт и след това следвайте инструкциите на екрана.

Забележка

• За пренастройка на всички канали → [Автоматични настройки] в Меню Настройки
• За да добавите наличния телевизионен режим по-късно → [Добави TV сигнал] в Меню Настройки
• За стартиране на всички настройки → [Начални настройки] в Меню Настройки

Използване на „VIERA Connect“

VIERA Connect e вход към уникалните Интернет услуги на Panasonic.

VIERA Connect ви позволява достъп до някои специални уебсайтове, поддържани от Panasonic, както и разглеждане на съдържание в Интернет, като например видеоклипове, игри, инструменти за комуникация и др., от началния екран на VIERA Connect.

• Този телевизор не поддържа пълнофункционален браузър и някои функции на уебсайтовете може да не са достъпни.

Включете захранването

• Натиснете за около 1 секунда.
- Телевизорът трябва да бъде включен от ключа на захранването (Вкл. / Изкл.). (стр. 7)

- При всяко включване на телевизора се появява въвеждащият банер на VIERA Connect. Банерът подлежи на промяна.

Достъп до VIERA Connect

Докато се показва банерът

ИЛИ

• В зависимост от условията на използване, може да отнеме известно време, за да се прочете цялата информация.
• Съобщенията могат да се покажат преди началния екран на VIERA Connect. Прочетете тези инструкции внимателно и следвайте инструкциите на екрана.

Пример: Показва началния екран на VIERA Connect

• За да преминете към следващото ниво, изберете [ОЩЕ].
• За да се върнете към предходното ниво, изберете [НАЗАД].
• За да се върнете на началния екран на VIERA Connect

Как се използват VIERA TOOLS

VIERA TOOLS ви предоставя лесен достъп до някои специални функции.

За да се върнете към гледане на телевизия

1

Показва икони на функциите

2

Изберете функция

①изберете
②ДОСТЪП

3

Следвайте управлението на всяка функция

EXIT

ИЛИ

Можете да се наслаждавате на 3D изображения със съдържание или програми, отговарящи на 3D ефекта, като носите 3D очилата. → „Стандартни аксесоари” (стр. 4)

Този телевизор поддържа [Последовател. кадри]*1, [Един до друг]*2 и [Отгоре и отдолу]*3 3D формати.

*1: Изображенията в 3D формат за лявото и за дясното око са записани с висока разделителна способност и се възпроизвеждат последователно.
*2, *3: Други налични 3D формати
- Как се гледат 3D изображенията → (стр. 16)

Предупреждение

- Не разглобявайте и не модифицирайте 3D очилата. В противен случай може да възникне нараняване или неразположение на потребителя.

Внимание

За да използвате 3D очилата безопасно и удобно, прочетете изцяло тези инструкции.

3D очила

• Не изпускайте, не упражявайте натиск върху 3D очилата и не стъпвайте върху тях. В противен случай стъклената част може да се повреди, което може да доведе до нараняване.
• Бъдете внимателни с краищата на рамката и шарнирната част, когато използвате 3D очилата. Ако не спазвате това предупреждение, може да се нараните. Бъдете особено внимателни, когато деца използват този продукт.

Преглед на 3D съдържание

• Не използвайте 3D очилата, ако имате висока чувствителност към светлина, сърдечни проблеми или имате други съществуващи медицински проблеми. Използването на 3D очила може да влоши симптомите.
• Спрете да използвате 3D очилата незабавно, ако се почувствате изморени, почувствате дискомфорт или други аномалии. Ако продължите да използвате 3D очилата в тези случаи, може да се почувствате зле. Направете необходимата почивка, преди да продължите употребата. Когато настройвате ефекта чрез [3D регулиране], имайте предвид, че визията на 3D изображенията е различна за различните хора.
• Когато използвате 3D очилата, внимавайте да не ударите телевизора или други хора неволно. Тъй като изображенията са 3D потребителят може да няма реална представа за разстоянието до екрана и да удари екрана по невнимание, което може да причини нараняване.
• Когато използвате 3D очила, уверете се, че очите ви са на хоризонтално ниво и поддържайте позиция, в която не виждате двойни изображения.
• Ако страдате от миопия (късогледство), хиперопия (далекогледство), астигматизъм или имате различни зрителни характеристики на лявото и дясното око, използвайте коригиращи очила или други методи за коригиране на зрението, преди да използвате 3D очилата.
• Преустановете използването на 3D очила, ако ясно виждате двойни образи при преглед на 3D съдържание. Продължителната употреба може да причини умора на очите.
• Наблюдавайте екрана на разстояние поне 3 пъти по-голямо от ефективната височина на екрана.
  Препоръчително разстояние:
  TX-L32ET5E: 1,2 m или повече
  TX-L37ET5E: 1,4 m или повече
  TX-L42ET5E: 1,6 m или повече
  TX-L47ET5E: 1,8 m или повече
  TX-L55ET5E: 2,1 m или повече
  Използването на 3D очила на разстояние по-близко от препоръчаното разстояние може да причини умора на очите

Използване на 3D очила

• Не използвайте 3D очила за цели, различни от наблюдаването на 3D изображения.
• Като общо правило 3D очилата не трябва да се използват от деца на възраст под 5 - 6 години. Тъй като е трудно да се прецени реакцията на по-малки деца към умора и дискомфорт, може да е трудно да предотвратите внезапно неразположение на детето. Когато този продукт се използва от дете, родителят или наставникът трябва да провери и да се увери, че очите на детето не се изморяват.
• Не използвайте, ако 3D очилата са счупени или пукнати. В противен случай може да възникне нараняване или умора на очите.
• Спрете използването на 3D очилата незабавно, ако почувствате необичайни симптоми на кожата си. В редки случаи боята или материалите, използвани в 3D очилата, може да причинят алергична реакция.

Забележка

- 3D очилата можете да поставяте върху очила за коригиране на зрението.

Съхранение и почистване на 3D очилата

• Почистете, като използвате мека, суха кърпа.
• Забърсването на 3D очила с мека кърпа, покрита с прах или замърсявания, може да надраска очилата.
  Почистете праха от кърпата, преди да я използвате.
• Не използвайте бензол, разредител или восък върху 3D очилата, защото може да причините обелване на боята.
• Не потапяйте 3D очилата в течност, например вода, когато ги почиствате.
• Избягвайте да оставяте 3D очилата на горещо или влажно място.

Можете да се наслаждавате на 3D изображенията по различни начини.

(Последователни кадри, Рамо до Рамо и Отгоре и Отдолу са поддържан 3D формат.)

■ Възпроизвеждане на 3D-съвместим Blu-ray диск (формат Последователни кадри)

• Свържете 3D-съвместим плейър чрез напълно опроводен HDMI-съвместим кабел.
• Ако входният режим не се включи автоматично, изберете входния режим, свързан към плейъра.
• Ако използвате несъвместимия с 3D плейър, изображенията ще бъдат показвани в 2D режим.

■ 3D-поддържано излъчване

- Моля, обърнете се към доставчиците на съдържание или програми за наличността на тази услуга.

■ 3D снимки и 3D видеоклипове, записани с 3D-съвместими продукти на Panasonic

- Налични за Медия плейър и Мрежови услуги

- Изберете [2D→3D] режим в [Избор на 3D режим].

1

Поставете 3D очилата

2

- Предупреждения за безопасност ще бъдат показани, когато гледате 3D изображението за първи път. Изберете [Да] или [Не], за да продължите да гледате 3D изображения. Ако изберете [Да], това съобщение ще бъде показано отново в същото състояние при следващото включване на ключа за захранването. Изберете [Не], ако не желаете да виждате това съобщение отново.

Смяна на 2D - 3D режим

Можете лесно да промените режима на гледане от 2D на 3D или обратно, като използвате бутон 3D.

• Тази функция не може да се използва в РС режим.

Изберете режима

- Елементите на [Избор на 3D режим] са различни в зависимост от състоянието.

[3D] / [2D] / [2D-3D]:

Извежда подходящо изображение, което желаете, без избiranе на 3D формат.

- Този режим може да не работи правилно в зависимост от формата на изходното изображение. В такъв случай ръчно изберете правилния 3D формат на картината.

■ За да промените формат 3D ръчно

Когато изображението не се променя правилно чрез [3D], [2D] или [2D→3D] режим, използвайте ръчна настройка.

По време на горепосочената работа

(Червен)

Изберете режима

Таблица с изображения, които могат да се видят за всеки [Избор на 3D режим (Ръчно)], и формата на изходното изображение

Ако картината не изглежда добре, вижте таблицата по-долу, за да изберете правилния 3D режим.

[Избор на 3D режим] Форматна изходното изображение	[Оригинал]	[Последовател. кадри - 3D]	[Един до друг - 3D]	[Отгоре и отдолу - 3D]	[2D 3D]
Последовател. кадри		Нормален 3D^*1
Един до друг (Пълно)			Нормален 3D^*1
Един до друг			Нормален 3D^*1
Отгоре и отдолу				Нормален 3D^*1
Нормален формат (2D)					Нормален 3D

*1: Когато избирате [Последовател. кадри - 2D], [Един до друг - 2D] или [Отгоре и отдолу - 2D], изображенията ще бъдат показвани без 3D ефект.
- В зависимост от плейъра или излъчването, изображението може да се различава от показаните по-горе илюстрации.

Как се използват функциите на менюто

Различни менюта позволяват да задавате настройки на картината, звука и други функции.

■ Връщане към гледане на телевизия по всяко време

EXIT

■ За да се върнете към предишния екран

BACK/RETURN

■ За да смените страниците на менюто

1

Изведете менюто

- Показва функции, които могат да бъдат настроени (варира в зависимост от входящия сигнал).

2

Изберете менюто

①изберете

②достъп

■ Изберете от възможностите

①изберете

②запаметете

■ Настройте чрез използване на плъзгация индикатор

①променете ② запаметете

■ Преминете към следващия екран

ДОСТЬП

■ Въведете символи чрез менюто за свободно въвеждане

Можете да въвеждате свободно имена или номера за някои елементи.

Задайте символите един по един

Запаметете

BACK/RETURN

- Можете да зададете символи, като използвате бутоните с цифри.

■ За да възстановите настройките

• Само настройки за картина или звук

- Настройки за картина и звук едновременно

(Също се възстановяват настройките за ниво на звука и режим на съотношение)

- За стартиране на всички настройки

[Начални настройки]

Поддръжка

Първо отстранете захранващия кабел от контакта.

Екранен панел, Корпус, Поставка

Редовна грижа:

Внимателно избърсвайте повърхността на екранния панел, корпуса и поставката с мека кърпа, за да отстраните замърсяванията и отпечатъците.

За упорити замърсявания:

Първо почистете праха от повърхността. Навлажнете мека кърпа с чиста вода или разреден неутрален почистващ препарат (1 част препарат в 100 части вода). Изцедете кърпата и избършете повърхността. Накрая забършете влагата.

Внимание

• Не използвайте твърда кърпа и не търкайте повърхността твърде силно, в противен случай може да надраскате повърхността.
• Погрижете се да не излагате повърхностите на телевизора на вода и почистващи препарати. Проникването на течност в телевизора може да причини повреда.
• Погрижете се да не излагате повърхностите на препарати против насекоми, разтворители, разредители и други летливи вещества. Това може да наруши качеството на повърхността или да доведе до обелване на боята.
• Повърхността на екранния панел е специално третирана и може лесно да бъде увредена. Внимавайте да не почуквате или драскате повърхността с нокти или други твърди предмети.
• Не допускайте продължителен контакт на корпуса и поставката с гума или материали от PVC. Това може да наруши качеството на повърхността.

Захранващ кабел

Редовно забърсвайте захранващия кабел със суха кърпа. Влага и прах могат да доведат до пожар или токов удар.

Телевизор с течни кристали

Декларация за съответствие (DoC)

„С настоящото Panasonic Corporation декларира, че този телевизор съответства на основните изисквания и други действащи клаузи на Директива 1999/5/ЕО, Директива 2004/108/ЕО, Директива 2006/95/ЕО и на Препоръка 1999/519/ЕО на Съвета.”

Ако желаете да получите копие на оригиналната Декларация за съответствие (DoC) на този телевизор, посетете следната уебстраница: http://www.doc.panasonic.de

Упълномощенпредставител:

Този телевизор е предназначен за използване в следните държави:

Андора, Австрия, Белгия, България, Кипър, Чехия, Естония, Франция, Германия, Гърция, Унгария, Италия, Исландия, Латвия, Лихтенщайн, Литва, Люксембург, Малта, Монако, Холандия, Полша, Португалия, Румъния, Словакия, Словения, Испания, Швейцария, Турция

Функцията WLAN на телевизора може да се използва единствено в закрити помещения.

- Този уред отговаря на всички стандарти за електромагнитна съвместимост (EMC), изброени по-долу. EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024

Информация за събиране и изхвърляне на стари електроуреди и батерии

Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи обозначават електронни уреди, които не трябва да бъдат изхвърляни заедно с потока битови отпадъци. За да бъдат правилно третирани и рециклирани, моля да предадете тези продукти на специално предназначените за тази цел места, спазвайки разпоредбите на националното законодательство и европейските директиви 2002/96/EC и 2006/66/EC.

Спазвайки инструкциите за правилното изхвърляне на такива уреди и батерии, вие ще помогнете да запазим ценни ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда.

Моля, обърнете се към местните общински власти или търговския обект, откъдето сте закупили продукта, за да получите допълнителна информация за най-близкия събирателен пункт или място за изхвърляне на стари електроуреди и батерии.

При неправилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на националното законодательство.

За бизнес потребители в Европейския Съюз

Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация.

[Информация за страни извън Европейския Съюз]

Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти, моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно изхвърляне.

Забележка за символите върху батерии (последните два символа в ляво)

Тези символи могат да бъдат използвани заедно с химически символ. В такъв случай те спазват изискванията определени от директива за съответния химикал.

Забележка за функциите DVB / Излъчване на данни / IPTV

• Това е телевизор, който е проектиран така, че да отговаря на стандартите (към август 2011) за цифрови наземни услуги DVB-T (MPEG2 и MPEG4-AVC(H.264)) и за цифрови кабелни услуги, DVB-C (MPEG2 и MPEG4-AVC(H.264)).

Консултирайте се с местния си дилър за наличието на DVB-T услуги във ваши район. Консултирайте се с кабелния си оператор за наличието на DVB-C услуги за този телевизор.

- Този телевизор може да не работи правилно при сигнал, който не отговаря на стандартите за DVB-T или DVB-C.

- Не всички функции се предлагат в различните държави и райони и от различните доставчици, оператори и мрежова среда.

- Не всички модули на общия интерфейс (CI) работят правилно на този телевизор. Консултирайте се с оператора относно наличния CI модул.

- Този телевизор може да не работи правилно с CI модул, който не е одобрен от оператора.

- Могат да бъдат наложени допълнителни такси в зависимост от оператора.

- Не се гарантира съвместимост с бъдещи услуги.

- Проверете най-новата информация за наличните услуги на следната страница в интернет. (Само на английски език)

http://panasonic.jp/support/global/cs/tv/

Panasonic®

Română

Model nr.

TX-L32ET5E

TX-L37ET5E

TX-L42ET5E

TX-L47ET5E

TX-L55ET5E

Manual de utilizare

Televizor cu ecran LCD
