DUAL-RX580-O8G - 显卡 ASUS - 免费用户手册

产品类型	独立显卡
品牌	华硕 (ASUS)
型号	DUAL-RX580-O8G
GPU	AMD Radeon RX 580
显存容量	8GB GDDR5
显存位宽	256-bit
核心频率	超频模式：1360 MHz / 游戏模式：1340 MHz
显存频率	8000 MHz
输出接口	2×HDMI 2.0, 2×DisplayPort 1.4, 1×DVI-D
PCIe 接口	PCIe 3.0 x16
电源接口	1×8-pin PCIe
热设计功耗 (TDP)	185W
推荐电源	500W
尺寸	27.7 × 12.8 × 4.5 cm
重量	约 1.2 kg
散热方式	双风扇主动散热
插槽占用	双槽
主要功能	游戏、VR、多媒体应用
维护与清洁	使用压缩空气清洁散热器，避免潮湿环境
安全注意事项	确保断电安装，使用独立 PCIe 电源线，防静电
拆装修理	非用户可维修，拆封可能影响保修
环保使用期限	10年（电子电气产品有害物质限制使用标识）

常见问题 - DUAL-RX580-O8G ASUS

如何安装 ASUS DUAL-RX580-O8G 显卡？

首先关闭电脑并断开电源，打开机箱，找到 PCIe 插槽，移除对应挡板，将显卡插入插槽直至听到咔哒声，然后用螺丝固定，连接 PCIe 电源线（8-pin），最后连接显示器。

显卡需要多少瓦的电源？

推荐使用额定功率 500W 或以上的电源，并确保提供一根独立的 8-pin PCIe 电源线。

如何下载并安装显卡驱动程序？

访问华硕支持网站 https://www.asus.com.cn/support/，选择 DUAL-RX580-O8G 型号，下载最新驱动程序并安装。

显卡支持哪些显示输出接口？

提供 2个 HDMI 2.0、2个 DisplayPort 1.4 和 1个 DVI-D 接口，可同时连接多个显示器。

显卡的核心频率和显存频率是多少？

超频模式下核心频率 1360 MHz，游戏模式下 1340 MHz；显存频率为 8000 MHz。

显卡的尺寸是多少？是否适合我的机箱？

尺寸约为 27.7 × 12.8 × 4.5 cm，占用 双槽 空间，安装前请确认机箱空间充足。

如何清洁显卡散热器？

关闭电脑并断电后，使用 压缩空气 吹走风扇和散热片上的灰尘，避免使用液体清洁剂。

显卡可以用于 VR 吗？

可以，ASUS DUAL-RX580-O8G 支持 虚拟现实 (VR) 应用，提供流畅的体验。

显卡的保修政策是怎样的？

华硕提供有限保修，通常为 3年，但自行拆解或改装显卡可能导致保修失效，请参考官方说明。

显卡上的电源接口应该如何使用？

使用一根独立的 8-pin PCIe 电源线从电源连接到显卡，不要使用分叉线同时连接多个设备，以免损坏显卡。

用户手册 DUAL-RX580-O8G ASUS

注意：手冊內的圖示僅供參考，可能與您購買的型號不同。

A. 顯示卡安裝

1. 請先確保您的電腦已與電源斷開連接，然後移除機殼蓋板並找到主機板上的 PCIe 插槽。
2. 依照顯示卡的安裝位置，移除機殼擴充槽上的槽位蓋。
3. 將顯示卡插入主機板 PCIe 插槽，直到聽到咔噠聲。
4. 使用對應數量的螺絲將顯示卡固定於機殼上。
5. 如果您的顯示卡具備獨立的電源接頭，請將電源供應器（PSU）的 PCIe 電源插頭連接至顯示卡的電源接頭。如您的顯示卡有配備額外的電源轉接線，請確保使用該轉接線連接顯示卡與電源供應器。
6. 將顯示卡連接上顯示器。

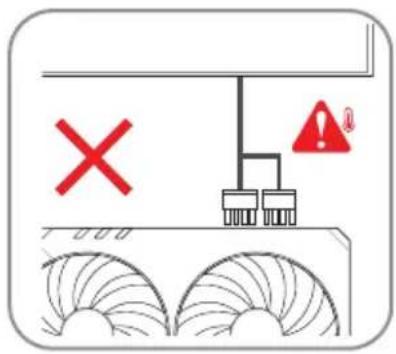

重要！請為顯示卡的電源接頭使用獨立的 PCIe 電源線。同時使用 PCIe 分離線的兩端可能會造成損壞。

您可以使用相容的連接線連接您的顯示裝置與顯示卡。

C. 驅動程式安裝

1. 前往華碩支援網站：https://www.asus.com/support/。
2. 下載安裝最新的驅動程式。

注意：手册内的图示仅供参考，可能与您购买的型号不同。

A. 显卡安装

1. 先确保您的电脑已与电源断开连接，然后移除机箱盖并找到主板上的 PCIe 插槽。
2. 按照显卡的安装位置，移除机箱扩充槽上的槽位盖。
3. 将显卡插入主板 PCIe 插槽，直到听到咔哒声。
4. 使用对应数量的螺丝将显卡固定于机箱上。
5. 如您的显卡具备独立的电源接头，请将电源供应器（PSU）的 PCIe 电源插头连接至显卡的电源接头。如您的显卡配备额外的电源转接线，请确保使用该转接线连接显卡与电源供应器。
6. 将显卡连接显示器。

重要！请为显卡的电源接头使用独立的 PCIe 电源线。同时使用 PCIe 分离线的两端可能会造成损坏。

您可以使用兼容的连接线连接您的显示设备与显卡。

C. 驱动程序安装

1. 前往华硕支持网站：https://www.asus.com.cn/support/。
2. 下载安装最新的驱动程序。

电子电气产品有害物质限制使用标识：图中之数字为产品之环保使用期限。仅指电子电气产品中含有的有害物质不致发生外泄或突变，从而对环境造成污染或对人身、财产造成严重损害的期限。

电子电气产品中有害物质的名称及含量：

部件名称	有害物质
	铅(Pb)汞	(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及其电子组件×	○○○○○
外部信号连接头及线材×○	○○○○

本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求，然该部件仍符合欧盟指令 2011/65/EU 的规范。

备注：此产品所标示之环保使用期限，系指在一般正常使用状况下。

「產品之限用物質含有情況」之相關資訊，請參考下表：
