MCH-90MV1 - 抽油烟机 MIDEA - 免费用户手册

产品类型	抽油烟机
品牌	美的
型号	MCH-90MV1
安装类型	橱柜下式
宽度	90厘米（900毫米）
深度	约50厘米
高度	可调节，典型范围60-120厘米
重量	约15公斤
电源	220-240伏，50赫兹
电机功率	200瓦
最大排风量	600立方米/小时
速度档位	3档+增压
噪音水平	45-65分贝（A），取决于速度
过滤网类型	铝制油脂过滤网，可清洗
照明	LED，2 x 3瓦
控制方式	电子按键
排风口直径	150毫米直径
管道式/循环式	管道式（可配合循环套件使用，可选）
材质	不锈钢
维护	每月清洁油脂过滤网；每3-6个月更换活性炭过滤网
安全特性	过热保护，手动重置
保修期	2年（典型）
能效等级	A+（预估）

常见问题 - MCH-90MV1 MIDEA

如何安装美的MCH-90MV1抽油烟机？

安装应由合格专业人员进行。确保抽油烟机牢固安装在橱柜下方，排风管连接至外部通风口。详细步骤请参考手册。

MCH-90MV1的尺寸是多少？

抽油烟机宽90厘米，深约50厘米，高度可根据安装调整。具体尺寸请查看手册。

油脂过滤网应多久清洁一次？

每月用温水及温和清洁剂清洗铝制油脂过滤网，或用洗碗机清洗。定期清洁可保持性能。

MCH-90MV1是否附带活性炭过滤网？

它包含铝制油脂过滤网。活性炭过滤网为循环模式可选配件，需单独购买。

如何更换活性炭过滤网？

关闭抽油烟机，取下油脂过滤网，然后滑出旧活性炭过滤网。插入新过滤网并装回油脂过滤网。每3-6个月更换一次。

抽油烟机的噪音水平是多少？

噪音水平在低速时45分贝到高速时65分贝之间。对于这种容量的抽油烟机来说，算是安静的。

为什么我的抽油烟机不工作？

检查电源、保险丝和断路器。确保抽油烟机正确连接。如果仍不工作，请联系美的客服。

我可以将抽油烟机用于循环模式吗？

可以，但需要安装活性炭过滤网（不包括在内）。抽油烟机可设置为将空气循环回厨房。

如何调节速度？

使用前面板上的控制按钮。有3档速度加上增压功能，适用于高强度烹饪。

抽油烟机有保修吗？

有，美的通常提供2年零部件和人工保修。具体条款请咨询当地零售商。

用户手册 MCH-90MV1 MIDEA

01 目录.... 1
02 注意事项....2
03 安全注意事项 …… 3
04 安装说明 .... 4
05 使用....7
06 维护 10
07 故障检修....11
08 主要参数....12
09 处理 12

年龄在 8 周岁及以上的儿童，以及身体条件、听觉、或智力能力较差或缺少相关经验知识的人员可以使用本器具，但应对他们就安全使用本器具进行看护或指导，并使其知悉使用本器具可能存在的危险。儿童不得玩耍本器具。儿童在无看护情况下不得进行本器具的清洁和维护。须由制造商、维护服务商或类似的有资质人员替换受损的电源线，以避免危险。
- 器具在燃烧天然气或其他燃料，且使用本抽油烟机时，房间内应保持充分的通风。
- 过滤器是由高密度的铝制成的。
- 清洁时请勿使用腐蚀性清洁剂。应定期进行维护，以确保本装置的正常功能。
- 为保护主体部分免受长时间灰尘堆积的影响，应每隔两个月使用热水和非腐蚀性清洁剂对该弧玻烟机进行清洁。
- 如果未按说明进行清洁，可能会存在火灾风险。
- 抽油烟机下方禁止点火。
- 空气不得排入烟道，该烟道是用于燃烧天然气或其他燃料的器具排放废气的。
- 铁架上烹调器皿的支承面与弧玻烟机的最下部分之间的最小距离为 650 毫米。
- 应遵守与排气相关的规定。
- 该器具最多使用 4 个铁架元素。
- 注意：在与烹调器具一起使用时，可触及零部件可能会发热。

• 幼儿或虚弱人员在无看护情况下不得使用本器具。
• 应看护好幼儿，确保其不玩耍本器具。
• 将电源线插入带有持续接地端子的插座。
  ● 本弧玻烟机仅供家庭使用，不适用于烧烤、烤肉店以及其他商业用途。
• 应按照说明定期对本弧玻烟机及其过滤器进行清洁。
  ● 避免使用明火，也不允许油进入本器具下方。
• 如果本器具出现任何故障，请联系售后维修部门。
• 请保持厨房通风。
  ● 在进行任何维护、清洁操作之前，请确保切断电源。
• 须由制造商、维护服务商或类似的有资质人员替换受损的电源线，以避免危险。替换的电源线应由制造商或销售商提供。
  ● 如果插头或电线受损，请联系售后维护中心。
• 如果未按说明进行清洁，可能会存在火灾风险。
• 如果连接线受损，请联系制造商、售后维护人员或其他有资质的技术人员。
  ● 根据使用说明使用该装置，以避免火灾隐患。
  ● 排气须引入专门用于燃气用具排出废气的烟道或烟囱。
  ● 遵守当地的关于室外排气的法律。

安装说明

- 不可与诸如天然气管道、取暖器管道、以及热风管道等其他器具共用排气管道。可能会存在压力不足、燃烧不充分以及有害气体回吸的危险。

●排气管道的弯曲度应大于等于 120^ ，平行或高于起始点，应连接至外墙。

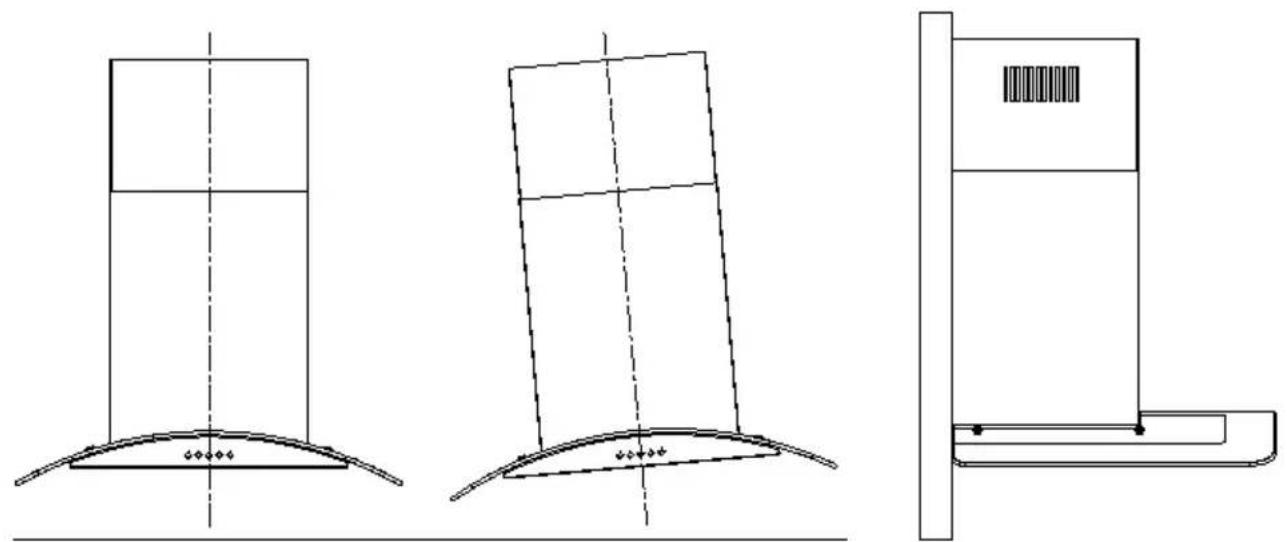

- 请确保安装板水平布置，以避免一端聚集油污。参见图1。

正确 错误 图
1

● 安装完成之后，如必要，应确保可以拔出插头。

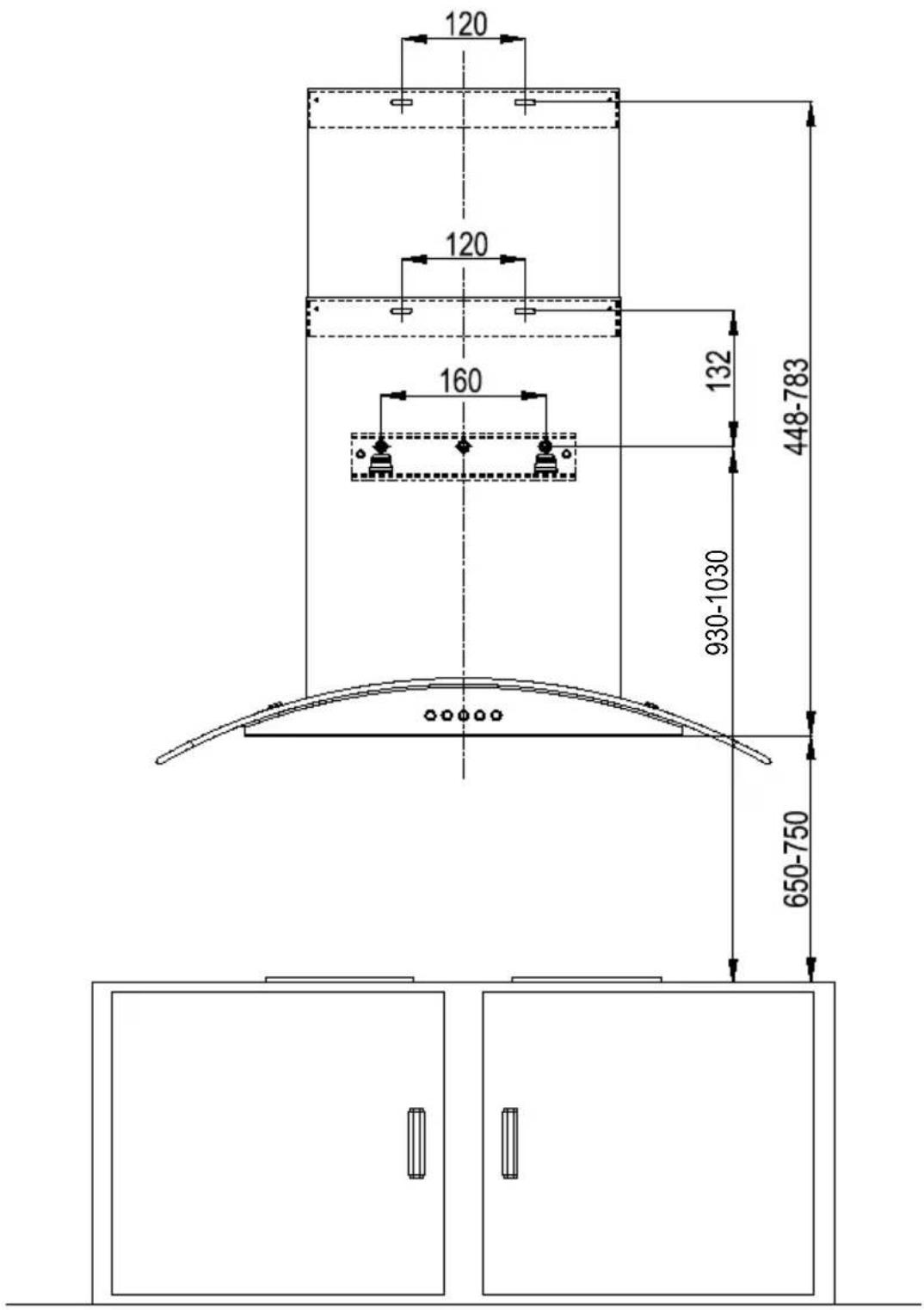

- 弧玻烟机应布置在烹饪平面上方 650 到 750 毫米处。参见图 2。
- 弧玻烟机在工作时，房间内应有充分的通风。

图 2

图 3

安装

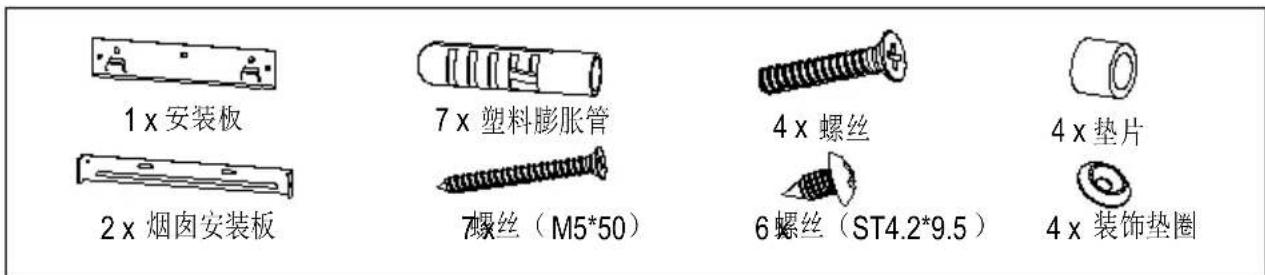

● 附件。参见图 3。(附件的类型和质量按实际需求。)

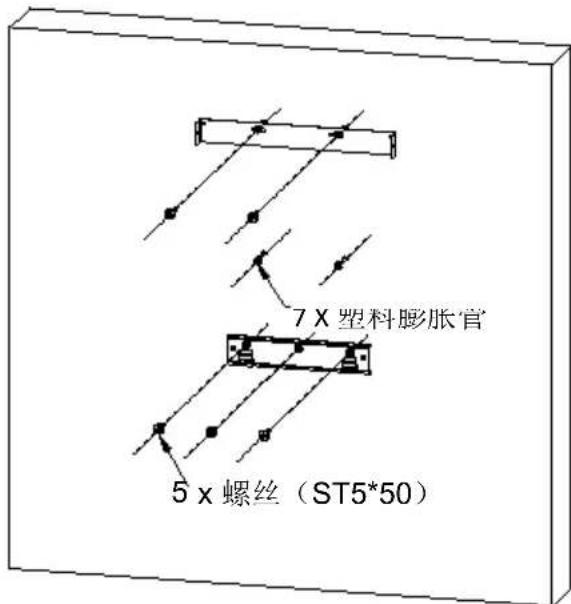

- 在墙壁上固定安装板和烟囱延伸安装板，安装烟囱安装板的塑料膨胀管。参见图 4。

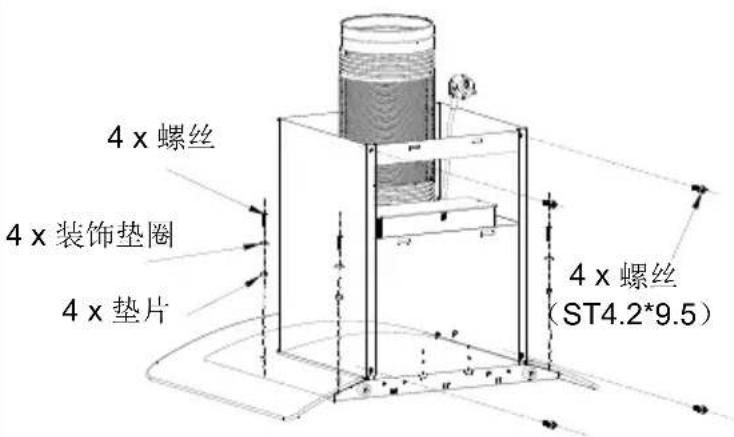

- 在主体上固定排气管和烟囱，连接烟囱安装板和烟囱。按照图纸安装玻璃。参见图 5。

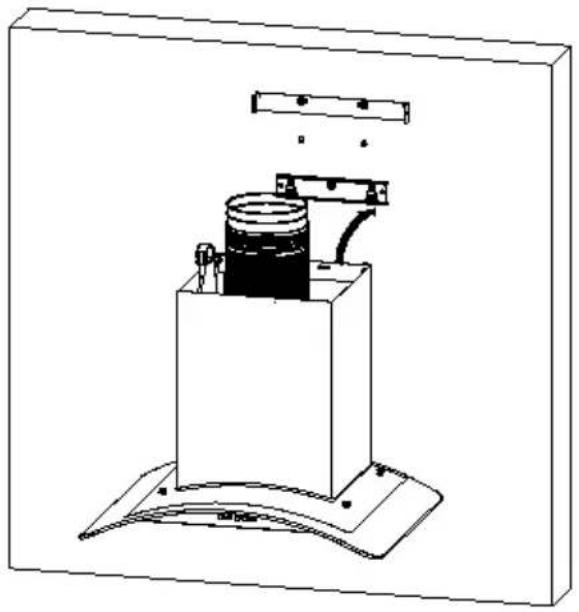

- 在安装板上悬挂抽油烟机。参见图6。
- 连接好排气管后，固定烟囱安装板，以防止抽油烟机滑离安装板。参见图 7。
- 固定延伸烟囱。参见图 8。

图 4 图 5

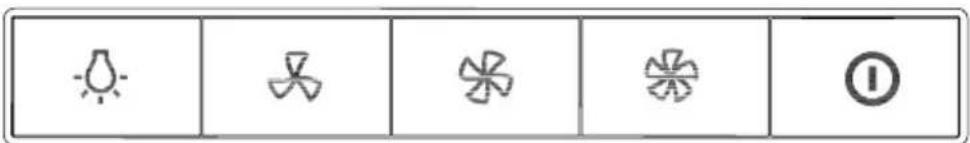

• 按下停止按钮，电机将停止运行。
• 按下低（速）按钮，电机将以低速运行。
• 按下中等（速度）按钮，电机将以中等速度运行。
• 按下高（速度）按钮，电机将以高速度运行。
• 按下灯光按钮，两个照明灯将亮起。
• 再次按下，灯光将熄灭。

速度调节。参见图 9.2(一些型号)

• 插上电源之后，嗡嗡声表示抽油烟机已通电。连接之后：
• 按下电源按钮，控制电机电源：在待机状态下

按下该按钮，电机将低速运行，且电源灯光以及低速按钮将打开。在通电状态下按下该按钮，抽油烟机将进入 3 分钟延迟关闭状态，在这种状态下再次按下该按钮，抽油烟机将关闭（电机停止运行）。

• 按下灯光按钮，可在无任何其他按钮帮助下，独立控制灯光的开关。
  按下该按钮一次，灯光将打开。再按一次该按钮，灯光将关闭。
• 按下高按钮，通电状态下生效。在中等速或低速模式下，按下该按钮，抽油烟机将进入高速模式。如果已经处于高速状态，按下该按钮将不会有任何效果。在 3 分钟延迟关闭状态下，按下该按钮，抽油烟机将取消延迟关闭模式，进入高速运行状态。
• 按下中等按钮，通电状态下生效。在高速或低速模式下，按下该按钮，抽油烟机将进入中等速模式。如果已经处于中等速状态，按下该按钮将不会有任何效果。在 3 分钟延迟关闭状态下，按下该按钮，抽油烟机将取消延迟关闭模式，进入中等速运行状态。
• 按下低按钮，通电状态下生效。在高速或中等速模式下，按下该按钮，抽油烟机将进入低速模式。如果已经处于低速状态，按下该按钮将不会有任何效果。在 3 分钟延迟关闭状态下，按下该按钮，抽油烟机将取消延迟关闭模式，进入低速运行状态。

抽油烟机打开之后，会听到嘟嘟声，所有灯光键将亮起 1 秒，表示抽油烟机已通电。在抽油烟机通电情况下：

• 电源键：控制电机电源，在待机状态下，按下“电源”按钮，“电源”键灯光亮起，电机低速启动，数字屏显示设置1。在通电状态下，按下“电源”按钮，进入3分钟延迟关闭状态，设置转换为低速，电源键以一秒钟为间隔闪烁，表示进入延迟关闭状态。在延迟关闭状态下，按下“电源”按钮，立即关闭（电机停止运行）。
• 灯光键：在不受其他键的影响下，独立控制灯光的开关。按下该键一次，灯光打开，同时灯光键亮起，再按一次，灯光关闭，灯光键熄灭。
• 加号（+）键：在通电状态下生效，按下加号（+）键一次，电机速度增加一个设置，数字管显示对应的设置。按下加号（+）键，加号（+）键灯光亮起。若是处于最高设置时，仅会发出键触摸声音，设置不再发生变化。
• 减号（-）键：在通电状态下生效，按下“减号（-）”键一次，电机速度降低一个设置，数字管显示对应的设置。按下减号（-）键，减号（-）键灯光亮起。若是处于最低设置时，仅会发出键触摸声音，设置不再发生变化。

灯光

减号

数字屏

加号

电源

图 9.3

过滤器的清洁

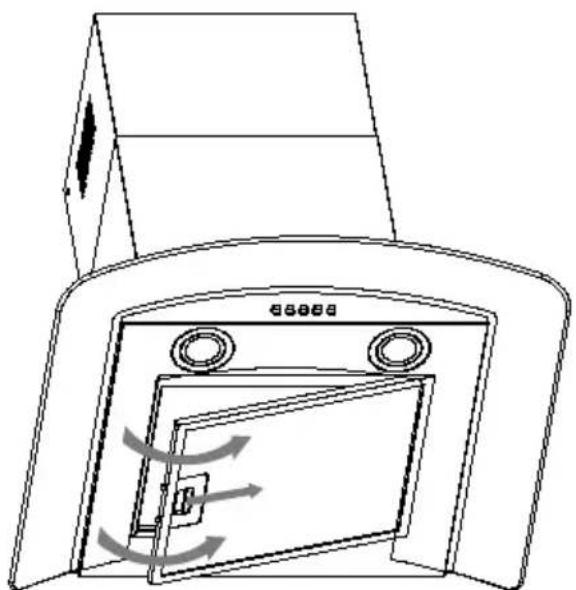

- 按照图 10 拆卸过滤器。

- 放入带有清洁剂的洗碗机中，设置温度低于 60 度。

- 请不要使用研磨清洁剂，因为它会损害抽油烟机。

- 在清洁之前，请确保已关闭了抽油烟机。

碳过滤器的更换（可选）

- 参见图 10，拆卸过滤器。

- 碳过滤器布置在电机的两端。旋转碳过滤器直到锁紧。

参见图 11。

- 使用相反的程序拆卸碳过滤器。

- 在使用大约 2 到 3 个月之后，应进行更换。

- 碳过滤器不得冲洗或循环使用。

● 本器具不会附送碳过滤器。

故障	原因	解决方案
灯光开启,但电机不工作。	叶片卡住。
	电容器受损。	替换电容器。
	电机受损。	替换电机。
	电机内部线路被切断/断开。可能会产生异味。	替换电机。
灯光和电机均不工作。	除了以上事宜外,检查以下项目:
	灯光受损。	替换灯光。
	电源线松动。	按照电气图纸,连接电线。
漏油。	出口和排气入口未良好密封。	取下出口,并使用胶水密封。
	U形部分和盖件连接处泄露。	取下 U形段,并使用肥皂水或涂料密封。
通风。	叶片如果受损,可能会导致振动。	替换叶片。
	电机未紧固。	紧固电机。
	弧玻烟机未紧固。	紧固弧玻烟机。
吸力不足。	弧玻烟机和烟机顶部之间的距离过大。	调整距离。
	打开的门或床通风太多。	选择一个新的位置安装该器具,或关闭一些门/窗。
机器倾斜。	固定螺丝未紧固。紧固固定螺丝,并使机器保持水平。
	悬挂螺丝未紧固。	紧固悬挂螺丝,并使机器保持水平。

电气图

- 电气图参见实际产品主体上的标签。

电压	220-240V~50/60Hz
额定功率	333W
照明功率	2×1.5W
电机功率	330W
管道直径	150mm
噪音	≤74dB

气流参数是在 230V\~50Hz 条件下，电压为 220-240V\~50/60Hz，且无碳过滤器时测定的。

处理

请将其在当地社区废弃物收集/循环中心处处理，并确保在处理存储时，不会对儿童造成伤害。应使插头处于无用状态，且应切断电缆，以避免误用。
