WS460T - 计算机 ASUS - 免费用户手册

产品类型	工作站
品牌型号	ASUS WS460T
尺寸（高×宽×长）	423 mm × 190 mm × 435 mm
重量（不含CPU、内存、硬盘）	12.65 公斤
电源供应器	300W 或 500W 80PLUS 单式电源
处理器支持	LGA1151 插槽：Intel® Xeon® E3-1200 v6/v5、第7/6代 Core™、Pentium®、Celeron®
芯片组	Intel® C232 Express
内存	4×DIMM，DDR4 2400/2133 MHz，最高 64 GB (UDIMM，ECC/non-ECC)
存储接口	6×SATA 6.0 Gb/s (RAID 0/1/5/10)；1×M.2 Socket 3 (PCIe & SATA x4，2242/2260/2280)
扩展插槽	1×PCIe 3.0 x16 (x16)、1×PCIe 3.0 x16 (max x4)、2×PCIe 3.0 x1、3×PCI
网络	Realtek® RTL8111H Gigabit 控制器
后置 I/O	1×PS/2 键盘、1×PS/2 鼠标、1×RJ-45、4×USB 3.0、4×USB 2.0、3×音频插孔
前置 I/O	2×USB 3.0、2×USB 2.0 (或读卡器)、耳机、麦克风
支持操作系统	Windows 10 (预装)、Windows 7 RS2 32/64-bit
工作温度	10°C ~ 35°C
存储温度	-40°C ~ 70°C
工作湿度	20% ~ 90% (无结露)
安全特性	电源接地、静电防护、过流保护、机箱防盗锁孔
清洁与维护	关机后使用柔软干布擦拭；避免液体进入机箱；定期清理灰尘
可修复性	模块化组件 (CPU、内存、硬盘、扩展卡、风扇) 可自行更换；电源、主板建议由专业人员维修

常见问题 - WS460T ASUS

如何安装处理器（CPU）？

请先断开电源，打开机箱侧盖。找到 LGA1151 插槽，将 CPU 对准缺口轻轻放入，合上固定扳手并扣好。涂抹散热膏后安装散热器。详细步骤请参照手册第 2.2 节。

支持哪种类型的内存？最大容量是多少？

支持 DDR4 2400/2133 MHz ECC 或 non-ECC UDIMM，共 4 个插槽，最大容量 64 GB。建议使用同一品牌、同规格的内存条以获得最佳兼容性。

如何设置 RAID？

在 BIOS 中将 SATA 模式设为 RAID，然后进入 Intel® Rapid Storage Technology 选项创建 RAID 卷。支持 RAID 0/1/5/10。也可在 POST 时按 Ctrl+I 进入 Option ROM 设置。详见手册第 5 章。

如何更新 BIOS？

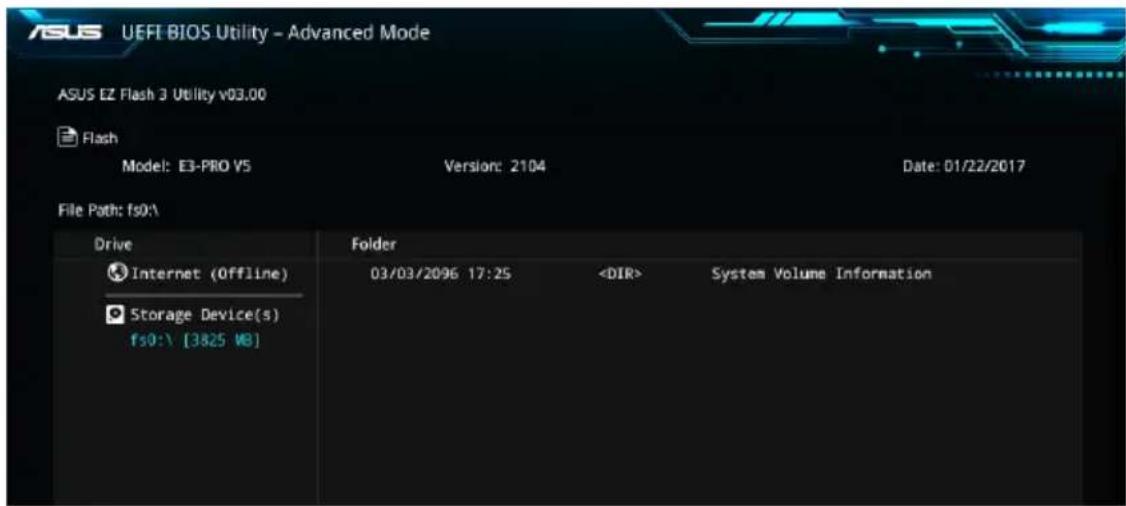

方法一：在 Windows 下使用 EZ Update。方法二：在 BIOS 高级模式下使用 ASUS EZ Flash 3，可通过 USB 或网络更新。更新时切勿断电或重启。详见手册第 4.11 节。

前置 USB 2.0 接口与读卡器是否冲突？

是的，选配读卡器时将占用 2 个 USB 2.0 端口，此时前置 USB 2.0 不可用。见手册第 1.4 节。

如何清洁工作站？

关闭电源并拔掉电源线。使用干燥柔软的布擦拭外壳。内部除尘可用压缩空气，注意保持风扇叶片清洁。避免使用液体或腐蚀性清洁剂。

支持哪些操作系统？

预装 Windows 10，同时也支持 Windows 7 RS2 32/64-bit。最新支持列表请参考华硕官网。

电源指示灯异常怎么办？

检查电源线是否连接牢固，确认电源供应器开关已打开。若指示灯不亮，可能是电源故障或主板问题，建议联系技术支持。

如何安装 M.2 SSD？

找到主板上的 M.2 插槽 (NGFF1)，拧下固定螺丝，将 M.2 SSD 以 45 度角插入，然后压下并用螺丝固定。注意 M.2 与 PCIe x16_2 共享带宽，详见手册第 2.8.3 节。

工作站过热如何解决？

确保通风良好，清理灰尘。检查 CPU 风扇和机箱风扇是否正常运转。在 BIOS 中调整风扇曲线 (Q-Fan Control)。若仍过热，考虑更换高效散热器或增加机箱风扇。

用户手册 WS460T ASUS

©ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保留所有權利

本使用手冊包括但不限於其所包含的所有資訊皆受著作權法之保護，未經華碩電腦股份有限公司（以下簡稱「華碩」）許可，不得任意地仿製、拷貝、膽抄、轉譯或為其他利用。

免責聲明

本使用手冊是以「現況」及「以目前明示的條件下」的狀態提供給您。在法律允許的範圍內，華碩就本使用手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業適銷性、特定目的之適用性、未侵害任何他人權利及任何得使用本使用手冊或無法使用本使用手冊的保證，且華碩對因使用本使用手冊而獲取的結果或透過本使用手冊所獲得任何資訊之準確性或可靠性不提供擔保。

台端應自行承擔使用本使用手冊的所有風險。 台端明確了解並同意，華碩、華碩之授權人及其各該主管、董事、員工、代理人或關係企業皆無須為您因本使用手冊、或因使用本使用手冊、或因不可歸責於華碩的原因而無法使用本使用手冊或其任何部分而可能產生的衍生、附隨、直接、間接、特別、懲罰或任何其他損失（包括但不限於利益損失、業務中斷、資料遺失或其他金錢損失）負責，不論華碩是否被告知發生上開損失之可能性。

由於部分國家或地區可能不允許責任的全部免除或對前述損失的責任限制，所以前述限制或排除條款可能對您不適用。

台端知悉華碩有權隨時修改本使用手冊。本產品規格或驅動程式一經改變，本使用手冊將會隨之更新。本使用手冊更新的詳細說明請您造訪華碩的客戶服務網 http://support.asus.com，或是直接與華碩資訊產品技術支援專線 0800-093-456 聯絡。

於本使用手冊中提及之第三人產品名稱或內容，其所有權及智慧財產權皆為各別產品或內容所有人所有且受現行智慧財產權相關法令及國際條約之保護。

當下列兩種情況發生時，本產品將不再受到華碩之保固及服務：

（1）本產品曾經過非華碩授權之維修、規格更改、零件替換或其他未經過華碩授權的行為。 （2）本產品序號模糊不清或喪失。

產品名稱：華碩 WS460T 工作站

手冊版本：V1.00 T13092

發表日期：2017年6月

目錄

使用注意事項 ...... vi

用電安全 ......vii

電磁安全 ......vii

靜電元件 ......vii

警告使用者....vii

REACH Information ......vii

關於本使用手冊 ....viii

章節說明 ......viii

提示符號 ix

哪裡可以找到更多的產品資訊 ix

限用物質含有情況標示 ....X

第一章：系統導覽

1.1 產品包裝內容 1-2

1.2 序號貼紙 1-2

1.3 產品規格表 ..... 1-3

1.4 前端面板 1-5

1.5 後端面板 1-6

1.6 內部組件 1-7

1.7 LED 顯示燈號說明 1-8

1.7.1 前面板指示燈 1-8

1.7.2 後面板指示燈 1-8

第二章：硬體安裝

2.1 安裝及移除機殼 2-2

2.1.1 移除機殼側蓋板 2-2

2.2 中央處理器（CPU） 2-4

2.5 前面板的組裝 ..... 2-10

2.5.1 移除前面板組件 ..... 2-10

2.6 5.25 吋裝置 ....2-11

2.7 安裝硬碟機 2-13

2.8 擴充卡 ..... 2-17

2.8.1 安裝擴充卡 2-18

目錄

2.8.2 設定擴充卡 ..... 2-20

2.8.3 安裝 M.2 擴充卡 ..... 2-21

2.9 系統風扇 ..... 2-22

2.10 主機板後側與音效連接埠 ..... 2-23

第三章：主機板資訊

3.1 主機板構造圖 3-2

第四章：BIOS 程式設定

4.3 我的最愛（My Favorites） 4-12 4.4 主選單（Main Menu） 4-14 4.5 Ai Tweaker 選單（Ai Tweaker menu） 4-14 4.6 進階選單（Advanced menu）....4-15

4.6.1 處理器設定（CPU Configuration）....4-15 4.6.2 平台各項設定（Platform Misc Configuration）......4-15 4.6.3 系統代理設定（System Agent Configuration）......4-15 4.6.4 PCH 設定（PCH Configuration）....4-16 4.6.5 PCH 儲存裝置設定（PCH Storage Configuration）.....4-16 4.6.6 USB 裝置設定（USB Configuration）....4-17 4.6.7 內建裝置設定（OnBoard Devices Configuration） ..... 4-17 4.6.8 進階電源管理設定（APM Configuration）....4-17 4.6.9 網路協定堆疊設定（Network Stack Configuration）...4-18 4.6.10 Intel TXT 資訊 4-18 4.6.11 HDD/SSD SMART Information 4-18

4.7 監控選單（Monitor menu） 4-18 4.8 啟動選單（Boot menu） 4-18 4.9 工具選單（Tools menu） 4-20

4.9.1 ASUS EZ Flash 3 ....4-20 4.9.2 ASUS O.C. Profile 4-20 4.9.3 華碩 SPD 資訊（ASUS SPD Information）....4-20

4.10 離開 BIOS 程式（Exit menu） 4-21 4.11 更新 BIOS 程式 ..... 4-22

目錄

4.11.1 EZ Update 4-22 4.11.2 華碩 EZ Flash 3 4-23 4.11.3 華碩 CrashFree BIOS 3 4-25

第五章：磁碟陣列設定

5.1 RAID 功能設定 5-2

5.1.1 RAID 定義 5-2 5.1.2 安裝 Serial ATA (SATA) 硬碟機 5-3 5.1.3 進入 UEFI BIOS 的 Intel® Rapid Storage Technology ..... 5-3 5.1.4 進入 Intel® Rapid Storage Technology Option ROM 公用程式 ..... 5-7

5.2 建立一張搭載有 RAID 驅動程式的磁片 ..... 5-11

5.2.1 在安裝 Windows® 作業系統時安裝 RAID 驅動程式 .....5-11

附錄

E3-PRO V5 架構圖 .....A-2

華碩的聯絡資訊 ......A-3

使用注意事項

操作工作站之前請務必詳閱以下注意事項，避免因人為的疏失造成系統損傷甚至人體本身的安全。

請勿使用非本產品配備的電源線，由於電路設計之不同，將有可能造成內部零件的損壞。

• 使用前，請檢查每一條連接線是否都已經依照使用手冊指示連接妥當，以及電源線是否有任何破損，或是連接不正確的情形發生。如有任何破損情形，請儘速與您的授權經銷商聯絡，更換良好的線路。
• 工作站安放的位置請遠離灰塵過多，溫度過高，太陽直射的地方。
• 保持機器在乾燥的環境下使用，雨水、溼氣、液體等含有礦物質將會腐蝕電子線路。
• 使用工作站時，務必保持周遭散熱空間，以利散熱。
• 使用前，请检查各项周边设备是否都已连接妥当再开机。
• 避免边吃东西边使用工作站，以免污染机件造成故障。
• 请避免让纸张碎片、螺丝及线头等小东西靠近工作站的连接器、插槽、孔位等处，避免短路及接触不良等情况发生。请勿将任何物品塞入工作站机件内，以避免引起机件短路或电路损毁。
• 工作站开机一段时间之后，散热片及部分IC表面可能会发热、发烫，请勿用手触摸，并请检查系统是否散热不良。
• 在安装或移除周边产品时请先关闭电源。
• 在更换热插拔式连接器的零件（如：Power Supply unit、HDD、DC Fan等）之前，需先将产品的电源移除。
• 电源供应器若坏掉，切勿自行修理，请交由授权经销商处理。
• 请不要试图拆开机器内部，非专业人员自行拆开机器将会造成机器故障问题。
• 工作站的机壳、铁片大部分都经过防割伤处理，但是您仍必须注意避免被某些细部铁片尖端及边缘割伤，拆装机壳时最好能够戴上手套。
• 当你有一阵子不使用工作站时，休假或是台风天，请关闭电源之后将电源线拔掉。本产品建议之环境操作温度为40°C。
• 主板上之RTC电池如果更换不正确会有爆炸的危险，请依照制造商说明书处理用过的电池。

用电安全

电磁安全

• 拆装任何元件或是搬移工作站之前，请先确定与其连接的所有电源都已经被拔掉。
• 拆装任何元件上连接的信号线之前，请先拔掉连接的电源线，或是先安装信号线之后再安装电源线。
• 使用一隻手拆裝訊號線，以避免接觸到兩個不同電位表面造成不當的電流突波衝擊產生。
• 工作站電源線請勿與其他事物機器共用同一個插座，儘量不要使用延長線，最好能夠連接一台不斷電系統 UPS。

靜電元件

處理器、記憶體、主機板、介面卡、磁碟機、硬碟機等設備，是由許多精密的積體電路與其它元件所構成，這些積體電路很容易因為遭受靜電的影響而損壞。因此，在拆裝任何元件之前，請先做好以下的準備：

• 如果您有靜電環等防靜電設備，請先戴上。
• 假如您所處的環境並沒有防靜電地板，開始拆裝工作站之前，請您先將身體可能帶的靜電消除。
• 在尚未準備安裝前，請勿將元件由防靜電袋中取出。
• 將元件由防靜電袋中取出時，請先將它與工作站金屬平面部份碰觸，釋放靜電。
• 拿持元件時儘可能不觸碰電路板，及有金屬接線的部份。 • 請勿用手指接觸工作站之連接器、IC 腳位、附加卡之金手指等地方。
• 欲暫時置放元件時請放置在防靜電墊或是防靜電袋上，再度拿起時請將它與工作站金屬平面部份碰觸。

本系統是以具備接地線之三孔電源線插座而設計，請務必將電源線連接到牆上的三孔電源插座上，以避免突衝電流造成工作站系統損害情形發生。

警告使用者

此為乙類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。

REACH Information

注意：謹遵守 REACH(Registration, Evaluation, Authorisation, and Restriction of Chemicals) 管理規範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳細請參考 http://csr.asus.com/english/REACH.htm。

關於本使用手冊

本使用手冊主要是針對有經驗且具有個人電腦硬體組裝知識的使用者所撰寫的。本手冊可以幫助您建立起最新、功能強大的 WS460T 華碩工作站。手冊內容介紹本產品各部份元件的拆裝、設定，因此，部份元件可能是選購配備，並未包含在您的產品當中，假如您有需要選購該配備，請向本公司授權經銷商洽詢。

請勿將本主機板當作一般垃圾丟棄。本產品零組件設計為可回收利用。這個打叉的垃圾桶標誌表示本產品（電器與電子設備）不應視為一般垃圾丟棄，請依照您所在地區有關廢棄電子產品的處理方式處理。

請勿將內含汞的電池當作一般垃圾丟棄。這個打叉的垃圾桶標誌表示電池不應視為一般垃圾丟棄。

章節說明

本使用手册的內容結構如下：

簡介：關於本使用手冊

本章引導您如何閱讀本手冊，並針對各章節的內容做一概括的介紹。

第一章：系統導覽

本章以清楚的圖示帶您認識華碩 WS460T 工作站的功能及特色，包括系統的前、後面板以及內部功能的介紹。

第二章：硬體安裝

本章以逐步說明的方式，教您如何將系統所需的零組件正確地安裝至華碩WS460T工作站裡頭。

第三章：主機板資訊

本章提供您有關本工作站內建主機板的相關資訊。包括主機板的構造圖、Jumper 設定以及連接埠位置等。

第四章：BIOS 程式設定

本章節提供您本工作站之 BIOS 的升級與管理，以及 BIOS 程式設定的相關訊息。

第五章：磁碟陣列設定

在本章節中我們將介紹有關磁碟陣列的設定與說明。

提示符號

以下為本手冊所使用到的各式符號說明：

警告：提醒您在進行某一項工作時要注意您本身的安全。

小心：提醒您在進行某一項工作時要注意勿傷害到主機板元件。不當的動作可能會對產品造成損害。

注意：重點提示，重要的注意事項。您必須遵照使用手冊所描述之方式完成一項或多項軟硬體的安裝或設定。

說明：小祕訣，名詞解釋，或是進一步的資訊說明。提供有助於完成某項工作的訣竅和其他額外的資訊。

哪裡可以找到更多的產品資訊

您可以經由下面所提供的兩個管道來獲得您所使用的華碩產品資訊以及軟硬體的升級資訊等。

1. 華碩網站

您可以到 http://tw.asus.com 華碩電腦全球資訊網，來取得所有關於華碩軟硬體產品的各項資訊。

2. 其他文件

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他的文件，譬如經銷商所附的產品保證單據等。

限用物質含有情況標示

單元	限用物質及其化學符號
	鉛(Pb)汞	(Hg)鎘(Cd)		六價鉻( Cr+6 )	多溴聯苯(PBB)	多溴二苯醚(PBDE)
印刷電路板及其電子組件	-○○○	○○
外殼○○○○○○
散熱設備-○○○	○○
電源供應器-○○○○
其他及其配件-○○○○○
備考1"o"係指該項限用物質之百分比含量未超出百分比含量基準值。備考2"-"係指該項限用物質為排除項目。

系統導覽

本章將介紹本工作站的各項組成元件，其中包括系統的前、後面板以及內部功能的總體介紹。

1

1.1 產品包裝內容

以下為列出本工作站包裝內的組件。

機種型號 WS460T

配件 1 × WS460T 驅動與公用程式光碟片

1 × Windows 10 與 Windows 7 Professional 還原光碟片(根據搭載 OS 的機種配置)

1 × AC 電源線

1 × 序列埠排線

選購配件 智慧卡讀卡機

防毒軟體光碟

DVD-RW

鍵盤與滑鼠

若以上列出的任何一項配件有損壞或是短缺的情形，請儘速與您的經銷商連絡。

1.2 序號貼紙

在您打電話尋求華碩客服中心的協助之前，請先注意產品上的 12 碼序號編號，如 xxS0xxxxxxxx。請參考以下的圖示範例所示。

當核對正確的序號編號之後，華碩客服中心的人員就能提供快速的檢視並針對您的問題提供滿意的協助。

1.3 產品規格表

華碩 WS460T 工作站是精心打造的直立式工作站，內裝華碩 E3-PRO V5 工作站主機板。

中央處理器/系統匯流排		LGA1151插槽,支援Intel®E3-1200 v6/v5系列處理器,第七代/第六代CoreTM/Pentium®/Celeron®處理器支援Intel®14nm處理器支援Intel®Turbo Boost 2.0技術*是否支援Intel®Turbo Boost 2.0技術按照處理器類型而定請造訪華碩網站http://www.asus.com/tw/獲得最新的Intel®處理器支援列表
核心邏輯Intel		®C232 Express 晶片組
記憶體	總插槽數	4 DIMMs(每個處理器雙通道,每個處理器4 DIMM)
	擴充容量	最高可擴充達64GB(UDIMM)
	記憶體類型	4×DIMM記憶體插槽、最高可以擴充至64GB、DDR4 2400/2133 MHz、ECC/non-ECC UDIMM*請參考tw.asus.com網頁上有關詳細記憶體AVL與搭配的CPU支援列表
	單條記憶體大小8GB與16GB(UDIMM)
擴充插槽	總PCI/PCI-X/PCI-E插槽數7
	支援插槽類型	1×PCIe 3.0/2.0×16(x16模式)1×PCIe 3.0/2.0×16(最大×4模式)*12×PCIe 3.0/2.0×1插槽3×PCI插槽*當PCIE x16_2使用×4或更快速度的裝置時,PCIE x1_1與PCIE x1_2無法使用
儲存裝置SATA	控制器	Intel®C232晶片組,支援RAID 0/1/5/10與Intel®Rapid Storage Technology Enterprise-6×SATA 6.0 Gb/s連接埠(灰色)-1×M.2Socket 3支持M Key與2242/2260/2280型儲存裝置(PCIE與SATA x4模式)*當M.2Socket 3執行於SATA模式時,SATA連接埠1無法使用*M.2Socket與PCIe X16_2連接埠支援PCIe模式日共享頻寬。預設情況下,系統偵測裝置的優先順序為:SATA模式M.2>PCIe X16_2連接埠
硬碟插槽	I=內建A或S為可熱插拔	3×內接式3.5吋硬碟插槽1×內接式2.5吋硬碟/SSD插槽
網路功能網路	Realtek®RTL8111H Gigabit網路控制器
輔助儲存裝置擴充槽(軟碟機/光碟機)		2×5.25吋裝置擴充槽(類型:No DVD-ROM/DVD-RW)
後面板 I/O 連接埠		1 × PS/2 鍵盤連接埠(紫色)1 × PS/2 滑鼠連接埠(綠色)1 × RJ-45 網路埠4 × USB 3.0 連接埠4 × USB 2.0 連接埠3 × 音效連接孔
內建 I/O 連接埠		1 × M.2 Socket 3 支持 M Key 與 2242/2260/2280型儲存裝置1 × 序列埠1 × S/PDIF 數位音訊輸出連接埠2 × USB 3.0 連接埠(前方)2 × USB 2.0 連接埠(前方)(可選配為讀卡機)
支持作業系統		Windows 10(支援預載作業系統)Windows 7 RS2 32bit/64bit* 最新支援作業系統請參考 tw.asus.com 網頁的說明
外觀尺寸(高×寬×長) 423mm × 190mm × 435mm
重量(不包含處理器、記憶體與硬碟機) 12.65 公斤
電源供應器		300W 80PLUS 單一式電源供應器500W 80PLUS 單一式電源供應器
電氣額定值 100-127/220-240Vac, 60-50Hz, 6/3A, Class I
環境條件		操作溫度:10°C - 35°C / 無運作下未操作溫度:-40°C ~ 70°C未操作濕度:20% ~ 90%(無結露)

(下一頁繼續) * 列表規格若有變更，恕不另行通知。

1.4 前端面板

本工作站的前端面板提供您方便地讀取功能，並包括電源按鈕、重置（Reset）按鈕、光碟機與 USB 埠，方便您隨時瞭解系統的狀況。

* 選配讀卡機時無法使用 2 個 USB 2.0 埠。

關於前端面板 LED 指示燈，請參考 1.7.1 前面板指示燈的說明。

1.5 後端面板

WS460T 後端面板包含了所有連接裝置的接頭、系統後置風扇、機殼防開啟鎖孔以及外接擴充插槽等。下圖即為工作站後端面板圖示。

1.6 內部組件

下圖為本工作站的標準內部組件：

1. 電源供應器模組
2. 120mm × 120mm 系統後置風扇
3. 華碩 E3-PRO V5 工作站主機板
4. 介面卡插槽固定扣
5. 光碟機（選配）
6. 1 個 5.25 吋裝置擴充槽
7. 前置 I/O 面板（隱藏）
8. 3 個內建 3.5 吋硬碟擴充槽
9. 1 個內建 2.5 吋硬碟 / SSD 擴充槽

當您要移除或安裝系統內的組件之前，請先關閉系統電源並將電源供應器移開。

本工作站不包含軟碟機裝置，若您需要使用軟碟機安裝驅動程式等軟體，請透過本工作站上提供的 USB 埠連接 USB 外接軟碟機使用。

*警告

不當移動內部組件可能會發生危險

請將手或身體其他部位與內部組件保持距離

1.7 LED 顯示燈號說明

1.7.1 前面板指示燈

LED 燈號 圖示 顯示狀態 說明
電源指示燈 亮燈 系統電源開啟
硬碟存取指示燈	熄滅閃爍	無動作讀/寫資料至硬碟內

1.7.2 後面板指示燈

ACT/LINK LED SPEED LED
燈號狀態 說明 燈號狀態 說明
熄滅 未連接 熄滅 10 Mbps
綠燈 已連接 橘燈 100 Mbps
閃爍 正在存取資料 綠燈 1 Gbps

硬體安裝

本章節要告訴您如何安裝及移除本工作站各個部分的組件，以及在安裝過程中必需注意的事項。

2

2.1 安裝及移除機殼

2.1.1 移除機殼側蓋板

• 在移除側邊蓋板之前，請先移除連接在機殼上的電源線。
• 請小心移除機殼側邊的蓋板，當您進行移除機殼內的零組件，如處理器風扇、後側機殼風扇或其他銳利的邊緣部份時，請小心移除以免傷到手指。
• 本章節內的安裝說明圖示僅供參考，安裝的步驟原則不變，而實際的產品樣式會因您選購的機種有所差異。

請依照以下步驟，移除機殼側板：

1. 欲移除機殼側蓋板，請將位於機殼後面板側邊上下的兩顆螺絲鬆開，以準備卸除側蓋板。

1. 然後打開側蓋板上的固定扣。

1. 接著將機殼側蓋板往後端推，直到脫離機殼。

本系統具備一個 LGA1151 處理器插槽，本插槽是專為第七代 / 第六代 Intel® Core™/Pentium®/Celeron® 以及 Intel® Xeon® E3-1200 v6/v5 處理器所設計。

本插槽僅支援 LGA1151 處理器，請確認並安裝正確的處理器，請勿將其他處理器安裝於 LGA1151 插槽。

• 當您安裝 CPU 時，請確認所有的電源接頭都已拔除。
• 在您購買本主機板後，請確認在處理器插座上附有一個隨插即用的保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經毀損或是沒有保護蓋，或者是插座接點已經彎曲，請立即與您的經銷商連絡。
• 在安裝完主機板後，請保留隨插即用的保護蓋。只有 LGA1151 插槽上附有隨插即用保護蓋的主機板符合 Return Merchandise Authorization（RMA）的要求，華碩電腦才能為您處理產品的維修與保固。
• 本保固不包括處理器插座因遺失、錯誤的安裝或不正確的移除隨插即用保護蓋所造成的毀損。

2.3 安装 CPU 散熱片和風扇

在安裝散熱片與風扇之前若有需要，請先將處理器與散熱片塗上散熱膏。

安裝散熱片與風扇

2

本主機板配置有 4 組 DDR4 DIMM（Double Data Rate 4）記憶體模組插槽。

DDR4 記憶體模組擁有與 DDR3、DDR2 或 DDR 記憶體模組相同的外觀，但是 DDR4 記憶體插槽的缺口與 DDR3、DDR2 或 DDR 記憶體插槽不同，以防止插入錯誤的記憶體模組。

您可以任意選擇使用 8GB 與 16GB 的 unbuffered ECC 與 non-ECC DDR4 記憶體條至本主板的記憶體插槽上。

• 您可以在 Channel A 與 Channel B 安裝不同容量的記憶體模組，在雙通道設定中，系統會偵測較低容量通道的記憶體容量。任何在較高容量通道的其他記憶體容量，會被偵測為單通道模式執行。 • 根據 Intel 處理器規格，建議記憶體電壓低於 1.65V 以保護處理器。
• 由於 32-bit Windows 作業系統記憶體位址的限制，當您安裝 4GB 或更多的記憶體模組時，系統實際可用的總記憶體只有 3GB 或更少。為充分利用記憶體，您可以執行以下任一動作：

a) 若您使用 32-bit Windows 作業系統，建議系統記憶體最高安裝 3GB 即可。 b) 當您的主機板安裝 4GB 或更多的記憶體時，建議您安裝 64-bit Windows 作業系統。 c) 若需要更詳細的資料，請造訪 Microsoft 網站 http://support.microsoft.com/kb/929605/zh-tw。

• 在全負載（4 DIMM）或超頻設定下，記憶體模組可能需要更佳的冷卻系統以維持運作的穩定。
• 請安裝相同 CAS Latency 的記憶體模組。為求最佳相容性，建議您安裝同廠牌、相同資料碼（D/C）版本的記憶體模組。請先與供應商確認並購買正確的記憶體模組。 • 請造訪華碩網站（tw.asus.com）查詢最新記憶體供應商列表（QVL）。

2.4.1 安裝記憶體模組

請依照下面步驟安裝記憶體模組：

1. 先將記憶體模組插槽固定卡榫扳開。
2. 將記憶體模組的金手指對齊記憶體模組插槽的溝槽，並且在方向上要注意金手指的缺口要對準插槽的凸起點。

記憶體模組缺口

插槽凸起點 往外扳開記憶體 模組插槽的卡榫

記憶體插槽上的凹槽為設計僅一個方向供記憶體模組插入，請在裝入前，確定記憶體模組與記憶體插槽上的安裝方向是契合的。

1. 將記憶體模組插入插槽中，若無錯誤，插槽的卡榫會因記憶體模組置入而自動扣到記憶體模組的凹孔中。

請將記憶體模組缺口對準插槽的凸起點並垂直插入，以免造成記憶體模組缺口損壞。

• 安裝二支或更多記憶體模組時，請參考主機板產品內附使用手冊上的相關說明。 • 請參閱華碩官網上關於合格記憶體廠商供應列表（QVL）的說明。

取出記憶體模組

請依照以下步驟取出記憶體模組：

1. 壓下記憶體模組插槽的固定卡榫以鬆開記憶體模組。
2. 再將記憶體模組由插槽中取出。

在壓下固定卡榫取出記憶體模組的同時，您可用手指頭輕輕地扶住記憶體模組，以免跳出而損及記憶體模組。

在您開始安裝 5.25 吋裝置前，您必須先移除前面板（包含了前面板及保護蓋）。

當您安裝或移除任何擴充卡前，請確認先將電腦的電源拔除。如此可免除任何因電器殘留於電腦中，而發生相關硬體損毀的意外狀況。

2.5.1 移除前面板組件

請依照以下說明，來移除前面板組件：

1. 找到機殼前面板上的固定扣，以鬆開前面板組件。

1. 然後將機殼前面板朝箭頭方向拉，以鬆開前面板組件。

2.6 5.25 吋裝置

本系統具備三個 5.25 吋裝置插槽，位於前面板上方，出貨時的標準配備已包含了一台光碟機，裝在如右圖標示 1 的位置所示。而 2 及 3 則為預留的插槽，可以裝入 5.25 吋裝置或 5.25 吋轉 3.5 之轉接盒，以安裝如 3.5 吋zip 或軟碟機使用。

若您的系統上已有光碟機，則會裝在如上圖標示 1 的位置。而 2 及 3 則為預留的插槽，可以裝入 5.25 吋裝置或 5.25 吋轉 3.5 之轉接盒，以供安裝 3.5 吋的裝置使用。

安裝 5.25 吋裝置

請依照以下方式安裝 5.25 吋裝置：

1. 請依照前面移除前面板組件的說明，將前面板移除。
2. 再依箭頭方向所示，將擴充槽固定扣朝左拉開。

1. 卸除欲裝入 5.25 吋插槽前的金屬片擋板。如右圖所示，使用螺絲起子，插入金屬片擋板中，上下搖晃螺絲起子讓金屬片鬆脫，並取下此金屬片。

請小心取下金屬片，可使用如螺絲起子這樣的工具來輔助卸除，以避免傷到手。

1. 然後置入 5.25 吋裝置。

1. 將固定扣往右推，直到聽到一聲固定的聲響，確定將裝置固定在定位上。

1. 接著連接 SATA 排線至裝置後方的 SATA 插槽。
2. 再將 SATA 電源線，連接至裝置上面的電源插座。
3. 然後依照前面的步驟，將機殼前面板裝回至定位。

SATA 排線 SATA 電源線

2.7 安裝硬碟機

本系統支援三（3）個 Serial ATA 硬碟機，可裝入機殼內的硬碟擴充槽，並在此擴充槽下方提供 1 個 2.5 吋硬碟/SSD 硬碟擴充槽，讓您擴充使用。

安裝 3.5 吋硬碟機

請依照以下步驟，安裝硬 3.5 吋 Serial ATA 硬碟機：

1. 請依照前面移除前面板組件的說明，將前面板移除。
2. 取出欲安裝的 3.5 吋硬碟機，以及所附的螺絲。
3. 找到硬碟擴充槽固定扣，並下壓（A），然後朝（B）箭頭方向旋轉直到卡到定位上。

1. 將硬碟置入擴充槽，直到硬碟機上面的螺絲孔位對準擴充槽上的螺絲安裝孔位。

1. 使用螺絲將 3.5 吋硬碟機鎖上硬碟擴充槽。

1. 然後將擴充槽朝箭頭方向旋轉，裝回至定位。
2. 連接 SATA 排線與 SATA 電源線至 3.5 吋硬碟機後方。

請依照以下步驟，安裝 2.5 吋硬碟機 / SSD：

1. 請依照前面移除前面板組件的說明，將前面板移除。
2. 取出欲安装的 2.5 英寸硬盘 / SSD，以及所附的螺丝。
3. 如图所示，请将系统机箱平放在桌面上。
4. 找到硬盘扩展槽固定扣，并下压（A），然后朝（B）箭头方向旋转直到卡到定位上。
5. 将 2.5 英寸硬盘 / SSD 置入位于扩展槽下方的安装处，如下图所示，并对准此扩展槽上的螺丝安装孔位。

1. 使用螺丝刀，并搭配所附的螺丝，将 2.5 英寸硬盘 / SSD 锁至定位。

1. 再将扩展槽如图的箭头方向所示，旋转回原位。

1. 连接 SATA 排线与 SATA 电源线至 2.5 英寸硬盘 / SSD 后方，完成安装。

本系统设计了便利的扩展卡快速卡扣，让您可以更轻松且快速地来安装/移除扩展卡。

当您安装或移除任何扩展卡前，请确认先将电脑的电源线拔除。如此，方可免除任何因电器残留于电脑中，而发生相关硬件损毁的意外状况。

插槽編號	插槽說明
1 PCIe	3.0/2.0 ×1_1 插槽
2 PCIe	3.0/2.0 ×16_1 插槽
3 PCI1	插槽
4 PCI2	插槽
5 PCIe	3.0/2.0 ×16_2 插槽(最大×4 mode)
6 PCIe	3.0/2.0 ×1_2 插槽
7 PCI3	插槽

2.8.1 安装扩展卡

请依照以下步骤，安装扩展卡：

1. 打开机箱侧面板，并将主机平躺于一个稳定的桌面上。
2. 按下 PCI-E 挡板固定扣（A），然后握住边缘并朝（B）箭头方向松开。

1. 移除（A）处的金属挡板固定片上的螺丝，然后卸除想要安装扩展卡处的该片金属挡板（B）。

1. 将扩展卡上面的金手指对准 PCI-E 插槽插入。

擴充卡 PCI-E 插槽

1. 將 PCI-E 擋板固定扣朝內壓下，聽到"喀"的聲響，以確實固定擴充卡。

1. （可選擇）或是更換成裝上金屬擋板固定片，並鎖上螺絲固定。

VGA 設定	PCI Express 3.0 運行模式
	PCIe 3.0 ×16_1 (灰色) PCIe 3.0 ×16_2
一張 VGA/PCIe 顯示卡	×16(建議使用單張顯示卡)	N/A
兩張 VGA/PCIe 顯示卡 ×16 ×4

• 在單張顯示卡模式下，建議您將 PCI Express 3.0 x16 顯示卡安裝在 PCIe 3.0x16_1（灰色）插槽中，以獲得更佳的效能表現。
• 當在執行 CrossFireX™ 模式時，建議提供系統充足的電力供應。
• 當您安裝多張顯示卡時，建議您將機殼風扇的排線連接至主機板上標示 CHA_FAN1/2 的插座，以獲得更良好的散熱環境。

本主板使用的中斷請求（IRQ）一覽表

A B C D E F G H
HD Audio 控制器	共享 - - - - - - -
XHCI 共享 - - - - - -
SATA 控制器	共享 - - - - - - -
LAN 控制器	- - - 共享 - - - -
PCIEx1_1 共享 - - - - -	- -
PCIEx1_2 - 共享 - - - -	- -
PCIEx16_1 共享 - - - -	- -
PCIEx16_2 共享 - - - -	- -
M.2 共享 - - - - - -
Asmedia PCIE to PCI 控制器	- - 共享 - - - - -

當您將 PCI 介面卡插在可以分享的擴充插槽時，請注意該介面卡的驅動程式是否支援 IRQ 分享或者該介面卡並不需要指派 IRQ。否則會容易因 IRQ 指派不當產生衝突，導致系統不穩定且該介面卡的功能也無法使用。

2.8.3 安装 M.2 擴充卡

請依照以下的步驟安裝 M.2 擴充卡：

1. 找到主機板上的 M.2 插槽（NGFF1）位置。
2. 將鎖在 M.2 插槽旁支架上的螺絲移除，然後放置於一旁。
3. 準備好要安裝的 M.2 擴充卡。
4. 將 M.2 擴充卡對準主機板上的 M.2 插槽（NGFF1）裝入。
5. 鎖上步驟 2 移除的螺絲以固定 M.2 擴充卡，完成安裝。

• 移除螺絲時請留意螺絲座可能被一起移除。
• 固定 M.2 擴充卡前請確認 M.2 擴充卡位於螺絲與螺絲座間。

2.9 系統風扇

當系統風扇發生異常時，您可能會需要進行卸除並更換。如有需要，請參考以下說明來了解如何移除系統風扇。

請依照以下步驟，移除系統風扇：

1. 首先，將安裝在主機板上 REAR_FAN1 插座上的風扇電源線拔除。

1. 接著，使用十字螺絲起子，將機殼後方鎖住此風扇的四顆螺絲卸除。

在拆除螺絲時，請用另一隻手握住機殼風扇。

1. 然後將風扇從機殼中小心地取出，就可以進行更換。

若要裝回風扇，請參考這裡的步驟進行。

1. PS/2 滑鼠連接埠(綠色) 5. 麥克風連接埠(粉紅色)

2. RJ-45 網路連接埠* 6. USB 3.0 連接埠

3. 音效輸入連接埠(淺藍色)** 7. USB 2.0 連接埠

4. 音效輸出連接埠(草綠色)** 8. PS/2 鍵盤連接埠(紫色)

* 與 **：請參考以下表格中網路指示燈與音效連接埠的定義。

• 由於 USB 3.0 控制器限制，USB 3.0 裝置僅可在 Windows® 作業系統環境中，且安裝了 USB 3.0 驅動程式後才可使用。
• 連接的 USB 3.0 裝置可能運作於 xHCI 或 EHCI 模式，取決於作業系統的設定。 • USB 3.0 裝置僅可作為資料儲存裝置使用。 • 強烈建議您將 USB 3.0 裝置連接到 USB 3.0 連接埠，以得到更快的傳輸速率與更好的效能。

* 網路指示燈說明

Activity/Link 指示燈 速度指示燈
狀態 描述 狀態 描述
熄滅 沒有連接 熄滅 連接速度 10Mbps
橘色 連接 橘色 連接速度 100Mbps
橘色(閃爍) 資料傳輸中 綠色 連接速度 1Gbps
橘色(閃爍後持續亮著) 準備從 S5 狀態喚醒

2.1、4.1、5.1 或 7.1 聲道音效設定

接頭	耳機/2.1 聲道喇叭輸出	4.1 聲道喇叭輸出	5.1 聲道喇叭輸出	7.1 聲道喇叭輸出
淺藍色(後面板)	聲音輸入端	後置喇叭輸出	後置喇叭輸出 後置喇叭輸出
草綠色(後面板)	聲音輸出端	前置喇叭輸出	前置喇叭輸出 前置喇叭輸出
粉紅色(後面板)	麥克風輸入端	麥克風輸入端	中央/重低音喇叭輸出	中央/重低音喇叭輸出
草綠色(前面板)	- - -			側邊環繞喇叭輸出

主機板資訊

在本章中要告訴您在安裝系統元件時所必須完成的主機板安裝程序。詳細內容有：頻率開關設定、跳線選擇區設定以及主機板的各種裝置接頭。

3

3.1 主機板構造圖

請確認在安裝或移除主機板前先拔除電源線，否則可能導致主機板元件毀損與對使用者的人身傷害。

主機板的各項元件

內部連接插槽/跳線選擇區/開關與按鈕/插槽 頁碼
1. CPU and chassis fan connectors (4-pin CPU_FAN, 4-pin CHA_FAN1/2) 3-4
2. ATX power connectors (24-pin EATXPWR, 8-pin EATX12V) 3-4
3. Intel LGA1151 CPU socket 3-4
4. DDR4 DIMM slots 3-5
5. Intel C232 SATA 6.0Gb/s ports (SATA6G_1~6) 3-5
6. M.2 Socket3 3-5
7. Clear RTC RAM (2-pin CLRTC) 3-6
8. System panel connector (20-5 pin F_PANEL) 3-6
9. USB 3.0 connector (20-1 pin USB3_12) 3-7
10. USB 2.0 connector (10-1 pin USB1112) 3-7
11. TPM connector (14-1 pin TPM) 3-7
12. Serial Port Connector (10-1 pin COM) 3-7
13. Front panel audio connector (10-1 pin AAFP)	3-8
14. Digital audio connector (4-1 pin SPDIF_OUT)	3-8
15. PCI slots	3-8
16. PCI Express 3.0/2.0 x1 slots	3-8
17. PCI Express 3.0/2.0 x16 slots	3-8

1. 中央處理器 // 機殼風扇電源插槽 (44-pin CPU_FAN、44-pin CHA_FAN1/2)

將風扇電源接頭連接到這二組風扇電源插槽，確定每一條黑線與這些插槽的接地端（GND）相匹配。

千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，很容易因為主機內部溫度逐漸升高而導致當機，甚至更嚴重者會燒毀主機板上的電子元件。注意：這些插槽並不是單純的排針，不要將跳線帽套在它們的針腳上！

只有 4-pin 中央處理器風扇支援華碩 Fan Xpert 2+ 功能。

這些電源插槽用來連接到一個 ATX 電源供應器。電源供應器所提供的連接插頭已經過特別設計，只能以一個特定方向插入主機板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。

- 建議您使用符合 ATX 12V 2.0 規範的電源（PSU），能提供至少 300W 高功率的電源。

- 請務必連接 4-pin ATX +12V 電源插頭，否則可能無法順利開啟電腦。

- 如果您的系統會搭載相當多的周邊裝置，請使用較高功率的電源以提供足夠的裝置用電需求。不適用或功率不足的電源，有可能會導致系統不穩定或難以開機。

3. Intel® LGA1151 中央處理器插槽

本主機板配備一組中央處理器插槽，是專為 LGA1151 腳位封裝的 Intel® Xeon® E3-1200 v5 系列處理器以及第七代 / 第六代 Core™ / Pentium® / Celeron® 處理器所設計。

欲了解更多詳細介紹，請參考 2.2 中央處理器（CPU）的說明。

4. DDR4 記憶體插槽

您可以任意選擇使用 2GB、4GB、8GB 與 16GB unbuffered U-DIMM ECC DDR4 記憶體模組至本主機板的 DDR4 DIMM 插槽上。

欲了解更多詳細介紹，請參考 2.4 系統記憶體的說明。

5. Intel® C232 SATA 6.0Gb/s 裝置連接插槽 (7-pin SATA6G_1166)

這些插槽可支援使用 SATA 6.0Gb/s 排線來連接 SATA 6.0Gb/s 硬碟。

當使用熱抽換和 NCQ 技術時，請將 BIOS 中 SATA Mode Selection 設定為 [AHCI]。

6. M.2 socket 3

本插槽可讓您安裝 M.2 (NGFF) SSD 模組。

• 這個插槽支援 M Key、2242/2260/2280 型儲存裝置。
• 當 M.2 Socket 3 執行於 SATA 模式時，SATA 連接埠 1 無法使用。
• M.2 Socket 與 PCIe X16_2 連接埠支援 PCIe 模式且共享頻寬。預設情況下，系統偵測裝置的優先順序為：SATA 模式 M.2 > PCIe X16_2 連接埠。
• 當 PCIe M.2 裝置使用 Intel® Desktop Responsiveness 技術時，請確認設定 Windows® UEFI 作業系統為 RAID 模式。

7. CMOS 組態資料清除（2-pin CLRTC）

在主機板上的 CMOS 記憶體中記載著正確的時間與系統硬體組態等資料，這些資料並不會因電腦電源的關閉而遺失資料與時間的正確性，因為這個 CMOS 的電源是由主機板上的鋰電池所供應。

想要清除這些資料，可以依照下列步驟進行：

1. 關閉電腦電源，拔掉電源線；
2. 用一個金屬物體，如螺絲起子，將 CLRTC 跳線的兩個針腳短路。
3. 插上電源線，開啟電腦電源；
4. 當開機步驟正在進行時按著鍵盤上的 鍵進入 BIOS 程式畫面重新設定 BIOS 資料。

如果上述方法無效，請將內建電池移除，並再次將此兩針短路以清除CMOS RTC RAM 資料。CMOS 清除完畢後，重新安裝電池。

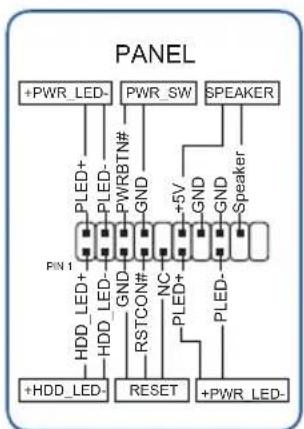

8. 系統控制面板連接排針（20-5 pin PANEL）

這一組連接排針包括了數個連接到電腦主機前面板的功能接針。

- 系統電源指示燈連接排針（4-pin PWR_LED）

這組排針可連接到電腦主機面板上的系統電源指示燈。在您開啟電腦並且使用電腦的情況下，該指示燈會持續亮著；而當指示燈閃爍時，即表示電腦正處於睡眠模式中。

- 硬碟動作指示燈連接排針（2-pin HDD_LED）

您可以連接此組 LED 接針到電腦主機面板上的硬碟動作指示燈號，如此一旦硬碟有存取動作時，指示燈隨即亮起。

- 機殼喇叭連接排針（4-pin SPEAKER）

這組 4-pin 排針連接到電腦主機機殼中的喇叭。當系統正常開機便可听到嗶嗶聲，若開機時發生問題，則會以不同長短的音調來警示。

- ATX 電源 / 軟關機開關連接排針（2-pin PWR_SW）

這組排針連接到電腦主機面板上控制電腦電源的開關。

- 軟開機開關連接排針（2-pin RESET）

這組二腳位排針連接到電腦主機面板上的 Reset 開關。可以讓您在不需要關掉電腦電源即可重新開機，尤其在系統當機的時候特別有用。

這個插槽用來連接額外的 USB 3.0 連接埠模組，並與 USB 2.0 規格相容。若您的機殼提供有 USB 3.0 前面板連接線，將該連線連接至本插槽，就可擁有前面板 USB 3.0 解決方案，支援傳輸速率最高達 5Gbps，可對 USB 充電裝置進行快速充電並優化能效。

10. USB 2.0 擴充套件排線插座（10-1 pin USB910、USB1112）

這些 USB 擴充套件排線插座支援 USB 2.0 規格，傳輸速率最高達 480Mbps，比 USB 1.1（Full Speed）規格的 12Mbps 快 40 倍，可以提供更高速的網路連接、互動式電腦遊戲，還可以同時執行高速的周邊裝置。

請勿將 1394 排線連接到 USB 插座上，這麼做可能會導致主機板的毀損。

11. TPM 插座 (14-1 pin TPM1)

這個插座支援可信任安全平台模組（TPM）系統，用來安全地存儲金鑰、數位元認證、密碼和資料。可信任安全平台模組（TPM）系統也用來協助加強網路安全，保護數位元身份，以及確保平台的安全性。

TPM 模組為選購配備，請另行購買。

12. 序列埠連接插座 (10-1 pin COM)

這組插座是用來連接序列埠（COM）。將序列埠模組的排線連接到這個插座，接著將該模組安裝到機殼後側面板空的插槽中。

這組音效外接排針供您連接到前面板的音效排線，除了讓您可以輕鬆地透過主機前面板來控制音效輸出 / 入等功能，並且支援 AC' 97 或 HD Audio 音效標準。將前面板音效輸出 / 入模組的排線的一端連接到這個插槽上。

• 建議您將支援高傳真（high definition）音效的前面板音效模組連接到這組排針，如此才能得到高傳真音效的功能。
• 預設情況下，本連接埠設定為 [HD]。若要將高傳真音效前面板模組安裝至本接針，請將 BIOS 程式中 Front Panel Type 項目設定為 [HD]，若要將 AC 97 音效前面板模組安裝至本接針，請將此項目設定為 [AC 97]。

14. 數位音效連接排針 (4-1 pin SPDIF_OUT)

這組排針是用來連接 S/PDIF 數位音效模組。

15. PCI 介面卡擴充插槽

本主機板內建的 PCI 插槽支援網路卡、SCSI 卡、USB 卡以及其它符合 PCI 規格的功能擴充卡。

16. PCI Express 3.0/2.0 x1 介面卡擴充插槽

本主機板支援 PCI Express 3.0/2.0 ×1 網路卡、SCSI 卡與其他與 PCI Express 規格相容的卡。

17. PCI Express 3.0/2.0 ×16 介面卡擴充插槽

本主機板配備一個 PCI Express 3.0/2.0 ×16 插槽，可支援 PCI Express 3.0/2.0 ×16 規格的顯示卡以及其它符合 PCI Express 規格的功能擴充卡。

BIOS 程式設定

BIOS 程式調校的優劣與否，和整個系統的運作效能有極大的關係。針對自己的配備來作最佳化 BIOS 設定，可讓您的系統性統再提升。本章節將逐一說明 BIOS 程式中的每一項組態設定。

4

4.1 認識 BIOS 程式

華碩全新的 UEFI BIOS 是可延伸韌體介面，符合最新的 UEFI 架構，這個友善的使用介面，跳脫傳統使用鍵盤輸入 BIOS 方式，提供更有彈性與更便利的滑鼠控制操作。您可以輕易地使用新的 UEFI BIOS，如同操作您的作業系統般順暢。在本使用手冊中的「BIOS」一詞除非特別說明，所指皆為「UEFI BIOS」。

BIOS（Basic Input and Output System；基本輸出入系統）用來儲存系統開機時所需要的硬體設定，例如儲存裝置設定、超頻設定、進階電源管理與開機設定等，這些設定會儲存在主機板的 CMOS 中，在正常情況下，預設的 BIOS 程式設定提供大多數使用情況下可以獲得更佳的運作效能，建議您不要變更預設的 BIOS 設定，除了以下幾種狀況：

• 在系統啟動期間，螢幕上出現錯誤訊息，並要求您執行 BIOS 程式設定。 • 安裝新的系統元件，需要進一步的 BIOS 設定或更新。

不適當的 BIOS 設定可能會導致系統不穩定或開機失敗，強烈建議您只有在受過訓練專業人士的協助下，才可以執行 BIOS 程式設定的變更。

下載或更新 BIOS 檔案時，請將檔案名稱變更為 E30G4.CAP 給本主機板使用。

4.2 BIOS 設定程式

華碩 BIOS 設定程式以簡單容易使用為訴求，選單方式的設計讓您可以輕鬆的瀏覽選項，進入次選單點選您要的設定，假如您不小心做錯誤的設定，而不知道如何補救時，本設定程式提供一個快速鍵直接回復到上一個設定，這些將在以下的章節中有更進一步的說明。

在啟動電腦時進入 BIOS 設定程式

若要在啟動電腦時進入 BIOS 設定程式，請在系統仍在自我測試（POST，Power-On Self Test）時，按下 鍵，就可以進入設定程式，如果您超過時間才按 鍵，則 POST 程式會自動繼續執行開機測試。

在 POST 後進入 BIOS 設定程式

請依照以下步驟在 POST 後進入 BIOS 設定程式：

• 同時按下 + + 鍵。
• 按下機殼上的 鍵重新開機。
• 按下電源按鈕關機後再重新開機。請在使用上述兩個方法後仍無法進入 BIOS 設定程式時，再使用此方法。

在執行以上任一程序後，按下 鍵進入 BIOS 程式。

• 在本章節的 BIOS 程式畫面僅供參考，將可能與您所見到的畫面有所差異。
• 若您想在 BIOS 設定程式中使用滑鼠操控，請先確認已將滑鼠連接至主機板。
• BIOS 程式的出廠預設值可讓系統運作處於更佳效能，但是若系統因您改變 BIOS 程式而導致不穩定，請讀取出廠預設值或按下快速鍵來保持系統的穩定。請參閱 4.10 離開 BIOS 程式一節中 Load Optimized Defaults 項目的詳細說明。
• 若是變更 BIOS 設定後開機失敗，請試著使用清除 CMOS，然後將主機板的設定值回復為預設值。請參考 1.2.6 主機板上的內建按鈕與開關一節的說明。
• BIOS 設定程式不支援使用藍牙設備。

請造訪華碩網站（http://tw.asus.com）來下載詳細的 BIOS 手冊。

BIOS 選單畫面

本主機板的 BIOS 設定程式提供您 EZ Mode 和 Advanced Mode 兩種模式。您可以使用滑鼠點選畫面右下角的 EZ Mode/Advanced Mode，或按鍵進行切換。

4.2.1 EZ Mode

本主機板的 BIOS 設定程式的預設值為 EZ Mode。您可以在 EZ Mode 中檢視系統基本資料，並可以選擇顯示語言、喜好設定及開機裝置順序。若要進入 Advanced Mode，請點選畫面右下角 Advanced Mode，或是按下快速鍵。

進入 BIOS 設定程式的畫面可個人化設定，請參考啟動選單（Boot menu）中關於 Setup Mode 項目的說明。

開機裝置的選項將依您所安裝的裝置而異。

4.2.2 Advanced Mode

Advanced Mode 提供您更進階的 BIOS 設定選項。以下為 Advanced Mode 畫面之範例，各個設定選項的詳細說明請參考之後的章節。

若要進入 Advanced Mode，請點選畫面右下角 Advanced Mode，或是按下快速鍵。

功能表列

BIOS 設定程式最上方各選單功能說明如下：

My Favorites	本項目將記錄時常使用的系統設定及設定值。
Main 本項目	提供系統基本設定。
Ai Tweaker	本項目提供超頻設定。
Advanced 本	項目提供系統進階功能設定。
Monitor 本	項目提供溫度、電源及風扇功能設定。
Boot 本	項目提供開機磁碟設定。
Tool 本	項目提供特殊功能設定。
Exit 本	項目提供離開 BIOS 設定程式與出廠預設值還原功能。

選單項目

於功能表列選定選項時，被選擇的功能將會反白，即選擇 Main 選單所出現的項目。

點選選單中的其他項目（例如：Ai Tweaker、Advanced、Monitor、Boot 與 Exit）也會出現該項目不同的選項。

子選單

在選單畫面中，若功能選項前面有一個小三角形標記，代表此為子選單，您可利用方向鍵來選擇，並按下 鍵來進入子選單。

語言

這個按鈕位在功能表列的上方，用來選擇 BIOS 程式介面顯示的語言。點選這個按鈕來選擇您想要的 BIOS 畫面顯示語言。

我的最愛（F3）

這個按鈕位在功能表列的上方，用來以樹狀圖顯示所有的 BIOS 項目。選擇常用的 BIOS 設定項目並儲存至我的最愛選單。

請參考 4.3 我的最愛（My Favorites）一節以獲得更多資訊。

Q-Fan Control (F6)

這個按鈕位在功能表列的上方，用來顯示風扇現在的設定。使用這個按鈕來手動調整風扇至您想要的設定值。

請參考 4.2.3 QFan Control 一節以獲得更多資訊。

EZ Tuning 精靈（F11）

這個按鈕位在功能表列的上方，用來查看和調整系統的超頻設定，也可以讓您將主機板的 SATA 模式從 AHCI 變更為 RAID 模式。

請參考 4.2.4 EZ Tuning 精靈一節以獲得更多資訊。

快速筆記（F9）

按下此按鈕，可讓您針對已在 BIOS 中進行的設定輸入筆記。

• 快速筆記不支援以下鍵盤功能：刪除、剪下、複製與貼上。
• 您只能使用英文字母與數字來輸入筆記。

常見問題

您可以透過行動裝置掃描下方的 QR Code，立即進入華碩官方論壇，以解決您的相關問題。

這個按鈕位在功能表列的上方，包含有 BIOS 程式設定的導引方向鍵，使用箭頭按鍵來選擇選單中的項目並變更設定。

捲軸

在選單畫面的右方若出現捲軸，即代表此頁選項超過可顯示的畫面，您可利用上/下方向鍵或是 PageUp/PageDown 鍵來切換畫面。

線上操作說明

在選單畫面的右上方為目前所選擇的作用選項的功能說明，此說明會依選項的不同而自動變更。使用按鍵來抓取 BIOS 螢幕畫面，並儲存至攜帶式儲存裝置。

設定值

此區域顯示選單項目的設定值。這些項目中，有的功能選項僅為告知使用者目前執行狀態，並無法更改，此類項目就會以淡灰色顯示。而可更改的項目，當您使用方向鍵移動項目時，被選擇的項目以反白顯示。

設定值被選擇後以反白顯示。要改變設定值請選擇此項目，並按下鍵以顯示設定值列表。

上次修改的設定按鈕

按下此按鈕可檢視您在 BIOS 設定中上一次所做的修改項目。

4.2.3 QFan Control

QFan Control 用來設定風扇設定檔，或手動設定處理器與機殼風扇的運作速度。

手動設定風扇

從設定檔清單中選擇 Manual 來手動設定風扇運作的速度。

1. 選擇想要設定的風扇並查看該風扇現在的狀況。
2. 點選並拖曳速度點來調整風扇的運作速度。
3. 點選 套用（Apply）以儲存變更然後點選 Exit (ESC)。

4.2.4 EZ Tuning 精靈

EZ Tuning 精靈用來超頻處理器和記憶體模組、電腦使用與處理器風扇至更佳設定。透過這個功能您也可以輕鬆設定系統的 RAID 功能。

建立 RAID

請依照以下步驟建立 RAID：

1. 在鍵盤按下 鍵或在 BIOS 程式畫面中點選 Tuning 精靈視窗，然後點選下一步（Next）。

1. 點選 RAID 然後點選 下一步（Next）。

• 請確認硬碟中沒有已存在的 RAID 磁碟。 • 請確認硬碟已經連接至 Intel® SATA 連接埠。

1. 選擇 RAID 的儲存類型為 PCIE 或 SATA，然後點選下一步（Next）。

1. 選擇 RAID 的儲存類型為 Easy Backup 或 Super Speed，然後點選下一步（Next）。

a. 若為 Easy Backup，點選下一步（Next）然後選擇從 Easy Backup (RAID1) 或 Easy Backup (RAID10)。

若您安裝了四個硬碟，可以只選擇 Easy Backup (RAID 10)。

b. 若為 Super Speed，點選下一步（Next）然後選擇從 Super Speed (RAID0) 或 Super Speed (RAID5)。

1. 選擇好 RAID 類型後，點選 下一步（Next） 然後再點選 確定（Yes） 來繼續 RAID 設定。
2. 完成 RAID 設定後，點選 Yes 離開 RAID 設定，然後再點選 OK 來重新啟動系統。

4.3 我的最愛（My Favorites）

在此選單中您可以輕鬆儲存並使用您偏好的 BIOS 項目設定。我的最愛預設有多個效能、省電或是快速開機等相關常用選項。您可以依照自己的偏好新增或移除設定此選單項目。

1. 在鍵盤按下 鍵或在 BIOS 程式畫面中點選圖畫面。

1. 在設定樹狀圖畫面中選擇想要儲存至我的最愛的 BIOS 項目。

1. 從主選單面板選擇項目，然後點選子選單中想要儲存至我的最愛的選項，再點選或輕觸是按下 按鍵。

以下項目無法加入至我的最愛：

• 有子選單的項目。
• 使用者自訂項目，例如：語言、開機裝置順序。 • 設定項目，例如：記憶體 SPD 資訊、系統時間與日期。
• 點選 Exit (ESC) 或按下 鍵來關閉樹狀圖視窗。
• 到我的最愛選單查看已儲存的 BIOS 項目。

4.4 主選單（Main Menu）

當您進入 BIOS 設定程式的進階模式（Advanced Mode）時，首先出現的第一個畫面即為主選單。主選單顯示系統資訊概要，用來設定系統日期、時間、語言與安全設定。

安全性選單（Security）

本選單可讓您改變系統安全設定。

• 若您忘記設定的 BIOS 密碼，可以採用清除 CMOS 即時鐘（RTC）記憶體。請參考 3.1 主機板構造圖一節的說明。
• Administrator 或 User Password 項目預設值為 Not Installed，當您設定密碼之後將顯示為 [Installed]。

4.5 Ai Tweaker 選單（Ai Tweaker menu）

本選單可讓您設定超頻功能的相關選項。

在您設定本進階選單的設定時，不正確的設定值將導致系統功能異常。

以下項目的預設值會隨著您所安裝的處理器與記憶體而不同。

將捲軸往下捲動來顯示以下項目。

CPU Core Ratio

本項目用來設定 CPU 比值與自動同步。設定值有：[Auto] [Sync All Cores] [Per Core]。

DRAM Frequency

本項目可讓您設定記憶體的運作頻率。設定選項會隨著 BCLK Frequency 設定值變動。設定值有：[Auto] [DDR4-800MHz] - [DDR4-4266MHz]。

本項目可以讓作業系統動態調整處理器電壓與核心頻率，藉以降低平均能耗以及減少平均熱能。設定值有：[Auto] [Disabled] [Enabled]。

Turbo Mode

本項目用來設定核心處理器的速度，使其在運作電力、電流與溫度條件限制下，可以比基本運作頻率更快的速度運作。設定值有：[Enabled] [Disabled]。

4.6 進階選單（Advanced menu）

進階選單可讓您改變中央處理器與其他系統裝置的細部設定。

在您設定本進階選單的設定時，不正確的數值將導致系統損毀。

4.6.1 處理器設定（CPU Configuration）

本項目可讓您得知中央處理器的各項資訊與變更中央處理器的相關設定。

以下項目可能會因您所安裝處理器不同而有所差異。

Hyper-Threading

啟動本項目可以讓高速執行緒處理器在作業系統內作為兩個邏輯處理器，允許作業系統同時處理二個執行緒或處理器。設定值有：[Disabled] [Enabled]。

本項目可以讓作業系統動態調整處理器電壓與核心頻率，藉以降低平均能耗以及減少平均熱能。設定值有：[Auto] [Disabled] [Enabled]。

Turbo Mode

本項目用來設定核心處理器的速度，使其在運作電力、電流與溫度條件限制下，可以比基本運作頻率更快的速度運作。設定值有：[Enabled] [Disabled]。

CPU C-States

本項目用來設定 CPU States 的電源節能。設定值有：[Auto] [Disabled] [Enabled]。

4.6.2 平台各項設定（Platform Misc Configuration）

本項目可讓您變更平台相關的各項設定。

本項目可讓您調整 PEG Port 與 Multi-Monitor 連線速度。

4.6.4 PCH 設定（PCH Configuration）

本項目可讓您管理與設定 PCI Express 插槽速度。

PCI Express Configuration

本項目用來管理與設定 PCI Express 插槽。

PCIe 速度

本項目用來讓系統自動選擇 PCIe 插槽速度。設定值有：[Auto] [Gen1] [Gen2] [Gen3]。

4.6.5 PCH 儲存裝置設定（PCH Storage Configuration）

當您進入 BIOS 設定程式時，BIOS 設定程式將自動偵測已安裝的 SATA 裝置。當未偵測到 SATA 裝置時將顯示 Not Present。

SATA 控制器

本項目用來設定 SATA 裝置的自動偵測功能。設定值有：[Disabled] [Enabled]。

SATA 模式選擇

本項目可設定 SATA 硬體裝置的相關設定。

[AHCI] 若要 Serial ATA 硬體裝置使用 Advanced Host Controller Interface(AHCI) 模式，請將本項目設定為 [AHCI]。AHCI 模式可讓內建的儲存裝置啟動進階的 Serial ATA 功能，藉由原生指令排序技術來提升工作效能。

[Intel RST Premium With Intel Optane System Acceleration (RAID)] 若要在 SATA 硬碟設定 RAID 磁碟陣列，請將本項目設定為 [Intel RST Premium With Intel Optane System Acceleration (RAID)]。

SMART 自我測試

本項目用來開啟或關閉 POST 期間所有硬碟的 SMART 自我測試。設定值有：[On] [Off]。

SATA6G_1(Gary) - SATA6G_6(Gary)

SATA6G 1(Gary) - SATA6G 6(Gary)

本項目可選擇 SATA 連接埠。設定值有：[Disabled] [Enabled]。

熱抽換

這些項目僅在 SATA Mode Selection 設定為 [ACHI] 時才會出現，並提供您啟動或關閉支援 SATA Hot Plug（熱抽換）功能。設定值有：[Disabled] [Enabled]。

4.6.6 USB 裝置設定（USB Configuration）

本項目可讓您變更 USB 裝置的各項相關設定。

在 USB Devices 項目中會顯示自動偵測到的數值或裝置。若無連接任何裝置，則會顯示 None。

USB Single Port Control

本項目用來啟動或關閉個別 USB 連接埠。

USB 連接埠的位置請參考 3.1 主機板結構圖的說明。

4.6.7 內建裝置設定（OnBoard Devices Configuration）

本項目可讓您切換 PCIe 通道與設定內建裝置

HD Audio Controller

[Enabled] 啟動高傳真音效控制器。

[Disabled] 關閉這個控制器。

M.2/PCIEX16_2 Switch Control

[Auto] 自動偵測裝置時，M.2 裝置優先於 PCIEX16_2 裝置。當 M.2 裝置與 PCIEX16_2 裝置個別連接時，皆可被偵測。當 M.2 裝置與 PCIEX16_2 裝置同時連接時，僅支援 M.2 裝置。

[M.2] 僅支援 M.2 裝置。

[PCIEX16_2] 僅支援 PCIEX16_2 裝置。

Realtek LAN Controller

本項目可以讓您開啟或關閉 Realtek 網路控制器。設定值有：[Enabled] [Disabled]。

本項目可以用來設定系統的喚醒模式與休眠模式。

ErP Ready [Disabled]

在 S4+S5 或 S5 休眠模式下關閉某些電源，減少待機模式下電力的流失，以符合歐盟能源使用產品（Energy Related Product）的規範。網路喚醒功能（WOL）、USB喚醒功能、音效，及主機板上 LED 指示燈的電源將會關閉，您可能無法使用網路功能、USB喚醒功能及音效提醒等。設定值有：[Disabled] [Enabled (S4+S5)] [Enabled (S5)]。

4.6.9 網路協定堆疊設定（Network Stack Configuration）

本項目可顯示 Intel TXT 資訊。

4.6.11 HDD/SSD SMART Information

本項目可顯示已連結裝置的 SMART information。

NVM Express 裝置未支援 SMART information。

4.7 監控選單（Monitor menu）

監控選單可讓您檢視系統溫度/電力狀態，並可用來變更風扇設定。

Qfan Configuration

Qfan Tuning

點選本項目會自動偵測最低速度並設定每個風扇的最小工作週期。

4.8 啟動選單（Boot menu）

本選單可讓您變更系統啟動裝置與相關功能。

Fast Boot

[Disabled] 系統返回正常開機速度。

[Enabled] 加速系統啟動速度。

以下的項目只有在 Fast Boot 設為 [Enabled] 時才會出現。

[Normal Boot] 電源中斷後，在下一次啟動時恢復至正常啟動速度。

[Fast Boot] 電源中斷後，在下一次啟動時加快啟動速度。

Setup Mode

[Advanced Mode] 將 Advanced Mode 設定為 BIOS 設定程式的預設值。

[EZ Mode] 將 EZ Mode 設定為 BIOS 設定程式的預設值。

CSM（相容性支援模組）

本項目用來設定 CSM（相容性支援模組）項目來完全支援各種 VGA、啟動裝置和附加裝置，藉以獲得更佳的相容性。

Launch CSM

[Auto] 系統將自動偵測啟動裝置和附加裝置。

[Enabled] 為獲得更好的相容性，開啟 CSM 以完全支援非 UEFI 驅動的附加裝置或 Windows UEFI 模式。

[Disabled] 關閉此功能。

以下的項目只有在 Launch CSM 設為 [Enabled] 時才會出現。

本項目用來選擇想要啟動的裝置類型。設定值有：[UEFI and Legacy OPROM] [Legacy OPROM only] [UEFI only]。

本項目用來選擇想要執行的網路裝置。設定值有：[Legacy Only] [UEFI driver first] [Ignore]。

本項目用來選擇想要執行的儲存裝置類型。設定值有：[Legacy Only] [UEFI driver first] [Ignore]。

本項目用來選擇想要執行的 PCIe/PCI 擴充裝置類型。設定值有：[Legacy Only] [UEFI driver first]。

Secure Boot

本項目用來設定 Windows® 安全啟動的相關參數以及管理系統金鑰，以提升系統在開機自我偵測（POST）時的安全性，避免受到未授權的使用者與惡意軟體的危害。

Boot Option Priorities

本項目讓您自行選擇開機磁碟並排列開機裝置順序。依照 1st、2nd、3rd 順序分別代表其開機裝置順序，而裝置的名稱將因使用的硬體裝置不同而有所差異。

- 欲進入 Windows OS 安全模式時，請在開機自我偵測（POST）時按下 （Windows 8 不支援這項功能）。

- 開機時您可以在 ASUS Logo 出現時按下 選擇啟動裝置。

Boot Override

本項目將顯示可使用的裝置，裝置的名稱將因使用的硬體裝置不同而有所差異。點選任一裝置可將該將置設定為開機裝置。

4.9 工具選單（Tools menu）

本工具選單可以讓您針對特別功能進行設定。請選擇選單中的選項並按下鍵來顯示子選單。

Setup Animator

本項目用來啟動或關閉設定動畫。設定值有：[Disabled] [Enabled]。

4.9.1 ASUS EZ Flash 3

本項目可以讓您啟動華碩 EZ Flash 3 程式，按下會出現再次確認的視窗，請使用左右方向鍵選擇 [Yes] 或 [No]，接著按下確認。

請參考 4.11.2 華碩 EZ Flash 3 的說明。

4.9.2 ASUS O.C. Profile

本選單可以讓您儲存或載入 BIOS 設定。

Load from Profile

本項目可以讓您載入先前儲存在 BIOS Flash 中的 BIOS 設定。輸入一個儲存在 BIOS 設定中的設定檔編號，然後按下鍵並選擇 Yes 來載入檔案。

• 當進行 BIOS 升級時，請勿關閉或重新啟動系統以免造成系統開機失敗。
• 建議您只在相同的記憶體/處理器設定與相同的 BIOS 版本狀態下，更新 BIOS 程式。

Profile Name

本項目用來輸入設定檔名稱。

Save to Profile

本項目可以讓您儲存目前的 BIOS 檔案至 BIOS Flash 中，並建立一個設定檔。從 1 至 8 選擇一個設定檔編號並輸入該編號，然後按下鍵，接著選擇 Yes。

本項目可以由 USB 儲存裝置載入或儲存設定檔，或是載入或儲存設定檔至 USB 儲存裝置。

4.9.3 華碩 SPD 資訊（ASUS SPD Information）

本選單顯示記憶體插槽的相關資訊。

4.10 離開 BIOS 程式（Exit menu）

本選單可讓您讀取 BIOS 程式出廠預設值與離開 BIOS 程式，並可儲存與取消對 BIOS 項目的變更。你也可以由 Exit 選單進入 EZ Mode。

Load Optimized Defaults

本項目可讓您載入 BIOS 程式設定選單中每個參數的預設值。當您選擇本項目或按下，便會出現一個確認對話視窗，選擇 Yes 以載入預設值。

Save Changes & Reset

當您完成對 BIOS 設定程式所做的變更後，請選擇本項目或按下，將會出現一個確認對話視窗，請選擇 Yes 以儲存設定並離開 BIOS 設定程式。

本項目可讓您放棄所做的變更，並回復原先儲存的設定。在選擇本項目或按下鍵後，將會出現一個確認對話視窗，請選擇 Yes 以放棄任何設定並載入原先儲存的設定，同時離開 BIOS 設定程式。

本項目可以讓您由含有資料系統的裝置中啟動 EFI Shell（shellx64.efi）。

4.11 更新 BIOS 程式

華碩網站上提供有最新的 BIOS 程式，可以強化系統的穩定度、相容性或執行效能，但是執行 BIOS 程式更新是具有潛在性風險的，若是使用現有版本的 BIOS 程式都沒有發生問題時，請勿手動執行更新 BIOS 程式。不適當的 BIOS 程式更新可能會導致系統開機失敗。若有需要，請使用以下各節的方法來更新您的 BIOS 程式。

請造訪華碩網站（http://tw.asus.com）來下載本主機板最新的 BIOS 程式。

1. EZ Update：在 Windows 作業系統中更新 BIOS 程式。
2. ASUS EZ Flash 3：使用 USB 隨身碟來更新 BIOS。
3. ASUS CrashFree BIOS 3：當 BIOS 檔案遺失或損毀時，可以使用 USB 隨身碟或主機板的驅動程式與公用程式光碟來更新 BIOS。

上述軟體請參考相關章節的詳細使用說明。

4.11.1 EZ Update

EZ Update 是一套可以讓您在 Windows 作業系統下，用來更新主機板 BIOS 檔案的公用程式。

• 在使用 EZ Update 之前，請先確認您已經經由內部網路對外連接，或者經由網際網路服務供應商（ISP）所提供的連線方式連接到網際網路。 這個程式可以在主機板附贈的驅動程式及公用程式光碟中找到。

4.11.2 華碩 EZ Flash 3

華碩 EZ Flash 3 程式讓您能輕鬆的更新 BIOS 程式，可以不必再透過開機片的冗長程序或是到 DOS 模式下執行。

請至華碩網站 http://tw.asus.com 下載最新的 BIOS 程式檔案。

請依照以下步驟透過 USB 更新 BIOS 程式：

1. 進入 BIOS 設定程式的 Advanced Mode，選擇 Tool > ASUS EZ Flash Utility，接著請按下 鍵。
2. 將儲存有最新的 BIOS 檔案的 USB 隨身碟插入 USB 連接埠。
3. 選擇 by USB。

1. 請使用 鍵操控 Drive 區域。
2. 請利用上/下方向鍵找到存放有最新 BIOS 檔案的 USB 隨身碟，接著請按下鍵。
3. 請使用鍵操控 Folder Info 區域。
4. 請利用上/下方向鍵找到 USB 隨身碟中最新的 BIOS 檔案，接著請按下鍵開始 BIOS 更新作業。當 BIOS 更新作業完成後請重新啟動電腦。

• 本功能僅支援採用 FAT 32/16 格式的單一磁區 USB 隨身碟。 - 當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。

請讀取出廠預設值來保持系統的穩定。請參閱 3.10 離開 BIOS 程式一節中 Load Optimized Defaults 項目的詳細說明。

請依照以下步驟透過網際網路更新 BIOS 程式：

1. 進入 BIOS 設定程式的 Advanced Mode，選擇 Tool > ASUS EZ Flash Utility，接著請按下鍵。
2. 選擇 by Internet。

1. 請利用左右向鍵選擇網路連線，接著請按下鍵。

1. 按照操作步驟完成 BIOS 更新作業。
2. 當 BIOS 更新作業完成後請重新啟動電腦。

請讀取出廠預設值來保持系統的穩定。請參閱 4.10 離開 BIOS 程式一節中 Load Optimized Defaults 項目的詳細說明。

4.11.3 華碩 CrashFree BIOS 3

華碩最新自行研發的 CrashFree BIOS 3 工具程式，讓您在當 BIOS 程式和資料被病毒入侵或毀損時，可以輕鬆的從驅動程式及公用程式光碟，或是從含有最新或原始的 BIOS 檔案的 USB 隨身碟中回復 BIOS 程式的資料。

在驅動程式及公用程式光碟中的 BIOS 程式版本可能會比官方網站上的 BIOS 程式版本舊，若是想要使用更新的 BIOS 程式，請至 http://support.asus.com 網站下載，並儲存在可攜式儲存裝置中。

回復 BIOS 程式

請依照下列步驟使用公用程式光碟回復 BIOS 程式：

1. 啟動系統。
2. 將主機板的公用程式光碟放入光碟機，或是將含有最新或原始的 BIOS 檔案的 USB 隨身碟插入 USB 連接埠。
3. 接著工具程式便會自動檢查光碟片或儲存裝置中是否存有 BIOS 檔案。當搜尋到 BIOS 檔案後，工具程式會開始讀取 BIOS 檔案並自動進入 ASUS EZ Flash 3 程式。
4. 系統需要您進入 BIOS 程式來回復 BIOS 設定，為了確保系統的相容性與穩定性，建議您按下 按鍵來載入 BIOS 程式的預設值。

當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。

磁碟陣列設定

在本章節中，我們將介紹關於伺服器的磁碟陣列的設定與說明。

5

5.1 RAID 功能設定

本主機板支援以下 SATA RAID 解決方案。

若您想要使用設置有 RAID 磁碟陣列的硬碟機來啟動系統，請在安裝作業系統到選定的硬碟之前，先將公用程式 DVD 光碟內的 RAID 驅動程式檔案複製至磁碟片中。請參考 5.2 建立一張搭載有 RAID 驅動程式的磁片一節的說明。

5.1.1 RAID 定義

RAID 0 的主要功能為「Data striping」，即區塊延展。其運作模式是將磁碟陣列系統下所有硬碟組成一個虛擬的大硬碟，而資料存取方式是平均分散至多顆硬碟，是以並行的方式讀取/寫入資料至多顆硬碟，如此可增加存取的速度，若以二顆硬碟所建構的 RAID 0 磁碟陣列為例，傳輸速度約為陣列中轉速最慢的硬碟的二倍速度。整體而言，RAID 0 模式的磁碟陣列可增加資料傳輸的效能與速率。

RAID 1 的主要功能為「Data Mirroring」，即資料映射。其運作模式是將磁碟陣列系統所使用的硬碟，建立為一組映射對應（Mirrored Pair），並以平行的方式讀取/寫入資料至多顆硬碟。而寫入至各個硬碟的資料是完全一樣的，在讀取資料時，則可由本組內所有硬碟同時讀出。而 RAID 1 模式的磁碟陣列最主要就是其容錯功能（fault tolerance），它能在磁碟陣列中任何一顆硬碟發生故障的情況時，其它硬碟仍可以繼續動作，保持系統不中斷運行。即使陣列中某一顆硬碟損毀時，所有的資料仍會完整地保留在磁碟陣列的其它硬碟中。

RAID 5 的主要功能為將資料與驗證資訊加以延展，分別記錄到三部或以上的硬碟機中。而 RAID 5 陣列設定的優點，包括有取得更理想的硬碟效能、具備容錯能力，與更大的儲存容量。RAID 5 陣列模式最適合的使用範疇，可用於交叉處理作業、資料庫應用、企業資源的規劃，與商業系統的應用。這類型的陣列模式，最少需要三部硬碟機方可進行設定。

RAID 10 的主要功能為「Data striping」+「Data Mirroring」，也就是集 RAID 0 與 RAID 1 之所長，不但可運用到 RAID 0 模式所提供的高速傳輸速率，也保有了 RAID 1 模式的資料容錯功能，讓您不但享有高速的資料傳輸功能，對於資料的保存也無後顧之憂。

本主機板支援 Serial ATA 硬碟機。為了更佳的效能表現，當您要建立陣列模式設定時，請盡可能採用具備相同型號與容量的硬碟機。

請依照以下安裝方式來建構 SATA RAID 磁碟陣列：

1. 將硬碟安裝至硬碟槽中。
2. 安裝硬碟連接排線，將欲建構磁碟陣列的硬碟連接至主機板。
3. 將 SATA 電源線連接到每一部硬碟機。

5.1.3 進入 UEFI BIOS 的 Intel® Rapid Storage Technology

請依照下列步驟來進入 UEFI BIOS 的 Intel® Rapid Storage Technology：

1. 在開機之後系統仍在記憶體的開機自我測試（Power-On Self Test，POST）時，按下 按鍵進入 BIOS 設定程式。
2. 進入主選單（Main）後，選擇 Advanced > PCH Storage Configuration 選項，然後按 。
3. 將 SATA Mode 選項設定為 [RAID Mode]。
4. 進入引導選單（Boot）後，選擇 CSM（相容性支援模組）> Launch CSM 選項，然後將項目設定為 [Disabled]。
5. 儲存您的設定值並退出 BIOS 程式，然後再次進入 BIOS 程式。
6. 進入主選單（Main）後，選擇 Intel Rapid Storage Technology 選項，然後按 以顯示 Intel Rapid Storage Technology 選單。

關於如何在 BIOS 中針對選單進行瀏覽與輸入，請參考第四章的相關說明。

由於晶片的限制，當您設定 SATA 連接埠為 RAID 時，所有的 SATA 連接埠均會以 RAID 模式運作。

建立 RAID 設定

請依照下列步驟建立 RAID 設定：

1. 從 Intel Rapid Storage Technology 選單中選擇 Create RAID Volume 然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 為您的 RAID 磁區輸入一個名稱，然後按下 按鍵。
2. 選擇您想要的 RAID 層級，然後按下 按鍵。
3. 當 Disk 選項出現，請按下 按鍵與選擇 X 以便選擇要進行陣列設定的硬碟裝置。接著如下圖所示的畫面便會出現。

1. 使用向上、向下方向鍵來選擇 RAID 磁碟陣列（RAID 0、RAID 10、RAID 5）要分割的容量，然後按下 按鍵。分割的數值可由 4KB 遞增至 128KB，資料分割的數值應該以硬碟使用的目的來決定。下列為建議選項：

RAID 0: 128KB

RAID 10: 64KB

RAID 5: 64KB

若此系統欲作為伺服器使用，建議您選擇較低的磁區大小；若此系統欲作為多媒體電腦用來執行影音的編輯製作，建議您選擇較高的磁區大小來獲得更佳的效能。

1. 輸入您所要的陣列容量，接著按下 按鍵。本項目預設值是採用最高可容許的磁碟容量。
2. 在 Create Volume 的提示對話框中再按下按鍵來建立磁碟陣列，然後回到 Intel Rapid Storage Technology 選單。

刪除 RAID 陣列

當您要刪除 RAID 設定時請小心，儲存在硬碟中的資料會被全部刪除。

請依照以下步驟刪除 RAID 陣列：

1. 從 Intel Rapid Storage Technology 選單中選擇您想要刪除的 RAID 設定，然後按下按鍵，會出現如下圖所示的視窗畫面。

1. 在 Delete 的提示對話框中按下按鍵，再選擇 Yes 以刪除 RAID 設定，然後回到 Intel Rapid Storage Technology 選單或是選擇 No 以取消設定。

5.1.4 進入 Intel® Rapid Storage Technology Option ROM 公用程式

請依照下列步驟來進入 Intel® Rapid Storage Technology Option ROM 公用程式：

1. 啟動您的電腦。
2. 當系統執行開機自我檢測程序（POST）時，按下按鍵來進入公用程式主選單。

在螢幕下方的 navigation 導覽鍵可讓您移動光棒到不同的選項並選擇選單中的選項。

本節中的 RAID BIOS 設定畫面僅供參考之用，故所顯示的畫面與實際設定畫面可能稍有不同。

本公用程式可以支援四個硬碟進行 RAID 設定。

建立 RAID 設定

請依照下列步驟建立 RAID 設定：

1. 选择 1. Create RAID Volume 然后按下按键，会出现如下图所示的窗口画面。

1. 为您的 RAID 卷键入一个名称，然后按下按键。
2. 使用向上、向下方向键来选择您想要的 RAID 级别，然后按下按键。
3. 当 Disk 选项出现，请按下按键以便选择要进行阵列设置的硬盘设备。接着如下图所示的画面便会出现。

1. 请使用向上、向下方向键来选择硬盘设备，确认后请按下按键来进行选择。接着被选定的硬盘设备旁便会出现一个小三角形图标。当要进行阵列设置的硬盘设备选择完毕后，请按下按键。
2. 使用向上、向下方向键来选择 RAID 磁盘阵列（RAID 0、RAID 10、RAID 5）要分割的容量，然后按下按键。分割的数值可由 4KB 递增至 128KB，数据分割的数值应该以硬盘使用的目的来决定。下列为建议选项：

RAID 0: 128KB

RAID 10: 64KB

RAID 5: 64KB

若此系统欲作为服务器使用，建议您选择较低的扇区大小；若此系统欲作为多媒体电脑用来执行影音的编辑制作，建议您选择较高的扇区大小来获得更佳的性能。

1. 输入您所要的阵列容量，接着按下按键。本项目默认值是采用最高可容许的磁盘容量。
2. 在 Create Volume 的提示对话框中再按下按键来创建磁盘阵列，接着便会出现如下图所示的窗口画面。

1. 按下按键来创建阵列并回到主菜单，或是按下按键来回到 CREATE VOLUME MENU（创建阵列标签）菜单。

删除 RAID 阵列

当您要删除 RAID 设置时请小心，储存在硬盘中的数据会被全部删除。

请依照以下步骤删除 RAID 阵列：

1. 选择 2. Delete RAID Volume 然后按下 按键，会出现如下图所示的窗口画面。

1. 使用向上、向下方向键来选择您想要删除的 RAID 设置，然后按下 按键。接着如下图所示的画面便会出现在屏幕上。

1. 按下 按键来删除 RAID 并回到主菜单，或是按下 来回到 DELETE VOLUME MENU（建立阵列标签）菜单。

离开 Intel® Rapid Storage Technology Option ROM 公用程序

请依照以下步骤离开公用程序：

1. 选择 5. Exit 然后按下 按键，会出现如下图所示的窗口画面。

1. 按下 按键来离开公用程序，或是按下 回到主菜单。

5.2 建立一张搭载有 RAID 驱动程序的磁盘

5.2.1 在安装 Windows® 操作系统时安装 RAID 驱动程序

请依照下列步骤在 Windows® 操作系统中安装 RAID 驱动程序：

1. 当安装操作系统时，选择 Load Driver。
2. 将搭载有 RAID 驱动程序的 USB 存储设备置入 USB 端口，并点击 Browse。
3. 請選擇您的裝置後，選擇 Drivers > RAID，並選擇 RAID 驅動程式檔案再按下 OK。
4. 請依照螢幕指示來完成驅動程式的安裝。

在從 USB 儲存裝置載入 RAID 驅動程式之前，您必須使用另一台電腦來將公用程式光碟中的 RAID 驅動程式複製到 USB 儲存裝置。

若要在 RAID 模式下設定 Windows® UEFI 作業系統，請先將光碟機載入 UEFI 驅動程式。

附錄

本附錄為提供您參考的相關聯絡資訊。

E3-PRO V5 架構圖

華碩的聯絡資訊

華碩電腦公司 ASUSTeK COMPUTER INC.（台灣）

市場訊息

地址：台灣臺北市北投區立德路 150 號 4 樓

電話 : [phone]

傳真 : [phone]

電子郵件：[e-mail]

網址 : http://tw.asus.com

技術支援

電話：[phone]（0800-093-456）

線上支援：http://support.asus.com/techserv/techserv.aspx

ASUS COMPUTER INTERNATIONAL（美國）

市場訊息

地址：800 Corporate Way, Fremont, CA 94539, USA

傳真：[phone]

網址：http://usa.asus.com

技術支援

電話：[phone]

傳真：[phone]

線上支援：http://support.asus.com/techserv/techserv.aspx

ASUS COMPUTER GmbH（德國/奧地利）

市場訊息

地址：Harkortstr. 21-23, 40880 Ratingen, Deutschland

傳真：[phone]

網址：http://www.asuscom.de

線上支援：http://www.asuscom.de/sales

技術支援

電話：[phone]

傳真：[phone]

線上支援：http://support.asus.com/techserv/techserv/techserv.aspx

* 從德國撥號採固網的費率每分鐘 0.14 歐元；行動電話的費率每分鐘 0.42 歐元。

華碩電腦（上海）有限公司

ASUSTEK COMPUTER (SHANGHAI) CO., LTD.

市場訊息

地址：上海市閔行區金都路5077號

電話：[phone]

網址：http://cn.asus.com

技術支援

電話：[phone] (400-620-6655)

線上支援：http://support.asus.com/techserv/techserv.aspx

ASUS Czech Service s.r.o. (歐洲)

市場訊息

地址：Na Rovince 887, 720 00 Ostrava – Hrabová, Czech Republic

傳真：[phone]

網址：http://www.asus.cz

技術支援

電話：[phone]

網址：http://www.asus.com

技術支援

電話：[phone]

傳真：[phone]

電子信箱：[e-mail]

線上支援：http://support.asus.com/techserv/techserv.aspx

ASUS Polska Sp. z o.o.（波兰）

市场信息

ASK-Service（俄罗斯与独立国家联合体（CIS））

市场信息
