产品类型	盘式磨光机（角磨机）
品牌	HiKOKI
型号	G10VE2
输入功率	1200 W
电压	220 V ~
空载转速	2800 – 10000 /分钟（可调）
砂轮外径	100 毫米
砂轮厚度	6 毫米
砂轮内孔直径	16 毫米
重量（主机）	1.5 千克
速度设置	6档旋钮（1=最低，6=最高）
电子功能	软启动、变速、反冲保护、0V重启保护、过载保护、旋转恢复、过热保护
标准附件	防护罩、侧手柄、杯形砂轮、扳手
应用	磨削、切割、抛光、去毛刺、去除油漆
安全特性	防护罩、按钮锁、过滤器、建议使用漏电保护器
过滤器维护	定期用软刷或气枪清洁；如有损坏请更换
备件可用性	可从HiKOKI授权服务中心获取
服务	联系HiKOKI授权服务中心进行维修和电源线更换

常见问题 - G10VE2 HiKOKI

如何更换HiKOKI G10VE2的磨片？

首先，关闭并拔掉磨光机电源。将其翻转，使垫圈与主轴凹槽对齐，放置磨片，旋紧螺母，用扳手拧紧，同时用按钮锁定主轴。

我可以用G10VE2进行切割吗？

可以，使用切割片。必须安装切割片防护罩（另售）并使用合适的切割片。该工具设计用于磨削和切割操作。

如何调节速度？

旋转磨光机上的刻度盘（1-6）。1为最低速度适用于抛光，6为最高速度适用于粗磨和切割。有关推荐设置，请参阅手册。

反冲保护功能有什么作用？

如果砂轮突然卡住或转速急剧下降，它会切断电机电源并停止工具，从而降低受伤风险。

如何清洁过滤器？

使用软刷清除碎屑。如果严重堵塞，通过松开平头夹子拆下过滤器组，并用气枪清洁。佩戴护目镜和防尘口罩。

G10VE2附带哪些附件？

标准附件包括防护罩、侧手柄、杯形砂轮和扳手。切割片和金刚石磨片另售。

G10VE2适合抛光吗？

是的，在低速设置（档位1-2）下配合适当的附件，如径向磨盘或砂纸盘。

如何避免反冲？

保持紧握，使用侧手柄，避免砂轮卡住，不要施加过大压力。始终确保自身安全位置。

我应该采取哪些安全预防措施？

佩戴护目镜，使用防尘口罩，让旁观者远离，确保防护罩已安装，更换附件前断开电源。

在哪里可以获得备件或维修？

联系HiKOKI授权服务中心。电源线必须由合格维修人员使用专用电源线更换。

用户手册 G10VE2 HiKOKI

安装和拆卸金刚石砂轮（图 11）……18

维护和检查....19

选择附件....21

电动工具通用安全警告

警告！

阅读所有警告和所有说明。

不遵照以下警告和说明会导致电击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语 “电动工具” 指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

1）工作场地的安全

a）保持工作场地清洁和明亮。

混乱和黑暗的场地会引发事故。

b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c）让儿童和旁观者离开后操作电动工具。

注意力不集中会使操作者失去对工具的控制。

2）电气安全

a）电动工具插头必须与插座相配。绝不能以任何方式改装插头。

需接地的电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将减少电击危险。

b）避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接地会增加电击危险。

c）不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击危险。

d）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。

使电线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击危险。

e）当在户外使用电动工具时，使用适合户外使用的外接软线。

适合户外使用的软线将减少电击危险。

f）如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。

使用RCD可减小电击危险。

3）人身安全

a）保持警觉，当操作电动工具时关注所从事的操作并保持清醒。

当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b）使用个人防护装置。始终佩戴护目镜。

安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。

c）防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。

手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。

d）在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e）手不要伸展得太长。时刻注意立足点和身体平衡。

这样在意外情况下能很好地控制电动工具。

f）着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。

宽松衣服、佩饰或长发可能会卷入运动部件中。

g）如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用得当。

使用这些装置可减少尘屑引起的危险。

4）电动工具使用和注意事项

a）不要滥用电动工具，根据用途使用适当的电动工具。

选用适当设计的电动工具会使你工作更有效、更安全。

b）如果开关不能接通或关断工具电源，则不能使用该电动工具。

不能用开关来控制的电动工具是危险的且必须进行修理。

c）在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。

这种防护性措施将减少工具意外起动的危险。

中文

d）将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。

电动工具在未经培训的用户手中是危险的。

e）保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。

许多事故由维护不良的电动工具引发。

f）保持切削刀具锋利和清洁。

保养良好的有锋利切削刃的刀具不易卡住而且容易控制。

g）按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险。

5）维修

a）将你的电动工具送交专业维修人员，使用同样的备件进行修理。

这样将确保所维修的电动工具的安全性。

砂磨或砂磨切断操作的通用安全警告

a）该电动工具是用于实现砂轮机或切断工具功能的。阅读随该电动工具提供的所有安全警告、说明、图解和规定。

不了解以下所列所有说明将导致电击、着火和 / 或严重伤害。

b）不推荐用该电动工具进行诸如砂光、抛光或刷光等操作。

电动工具不按指定的功能去操作，可能会发生危险和引起人身伤害。

c）不使用非工具制造商推荐和专门设计的附件。

否则该附件可能被装到你的电动工具上，而它不能保证安全操作。

d）附件的额定速度必须至少等于电动工具上标出的最大速度。

附件以比其额定速度大的速度运转会发生爆裂和飞溅。

e）附件的外径和厚度必须在电动工具额定能力范围之内。

不正确的附件尺寸不能得到充分防护或控制。

f）砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸必须适合于安装到电动工具的主轴上。

带轴孔的、与电动工具安装件不配的附件将会失稳、过度振动并会引起失控。

g) 不要使用损坏的附。在每次使用前要检查附件，例如砂轮是否有碎片和裂缝，靠背垫是否有的裂缝、撕裂或过度磨损，钢丝刷是否松动或金属丝是否断裂。如果电动工具或附件跌落了，检查是否有损坏或安装没有损坏的附件。检查和安装附件后，让自己和旁观者的位置远离旋转附件的平面，并以电动工具最大空载速度运行 1min。

损坏的附件通常在该试验时会碎裂。

h) 戴上防护用品。根据适用情况，使用面罩、安全护目镜或安全眼镜。适用时，戴上防尘面具、听力保护器、手套和能挡小磨料或工件碎片的工作围裙。

眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能过滤操作产生的颗粒。长期暴露在高强度噪声中会引起失聪。

i）让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护用品。

工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。切割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者触电。

j）当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝缘握持面来握住电动工具。

切割附件碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作者发生电击危险。

k）使软线远离旋转的附件。

如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋转附件中。

1）直到附件完全停止运动才放下电动工具。

旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。

m) 当携带电动工具时不要开动它。

意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。

n）经常清理电动工具的通风口。

电动机风扇会将灰尘吸进机壳，过多的金属粉末沈积会导致电气危险。

o）不要在易燃材料附件操作电动工具。

火星可能会点燃这些材料。

p）不要使用需用冷却液的附件。

用水或其他冷却液可能会导致电腐蚀或电击。

反弹和相关警告

反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在卡住点产生与附件旋转方向相反的运动。

例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮边缘可能会进入材料表面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者，这取决于砂轮在卡住点的运动方向。在此条件下砂轮也可能碎裂。

反弹是电动工具误用和 / 或不正确操作工序或条件的结果，可以通过采取以下给出的适当预防措施得以避免。

a）保持紧握电动工具，使你的身体和手臂处于正确状态以抵抗反弹力。如有辅助手柄，则要一直使用，以便最大限度控制住起动时的反弹力或反力矩。
如采取合适的预防措施，操作者就可以控制反力矩或反弹力。

b）绝不能将手靠近旋转附件。

附件可能会反弹碰到手。

c）不要站在发生反弹时电动工具可能移动到的地方。

反弹将在缠绕点驱使工具逆砂轮运动方向运动。

d) 当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。

尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。

e）不要附装上锯链、木雕刀片或带齿锯片。

这些锯片会产生频繁的反弹和失控。

砂磨或砂磨切断操作的专用安全警告

a）只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。

不是为电动工具设计的砂轮不能充分得到防护，是不安全的。

b) 护罩必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部分暴露在操作人面前。

护刃器有助于保护操作员免受破损磨轮碎片、意外接触磨轮和引燃衣物火花的伤害。

c）砂轮只用作推荐的用途。例如：不要用切割砂轮的侧面进行磨削。

施加到砂轮侧面的力可能会使其碎裂。

d) 始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。

合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘可以不同于砂轮法兰盘。

e）不要使用从大规格电动工具上用剩的磨损砂轮。

用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆裂。

对砂磨切断操作的附加安全警告

a）不要“夹”住切割砂轮或施加过大的压力。不要试图做过深的切割。

给砂轮施加过应力增加了砂轮在切割时的负载，容易缠绕或卡住，增加了反弹或砂轮爆裂的可能性。

b）身体不要对着旋转砂轮，也不要站在其后。

当把砂轮从操作者身边的操作点移开时，可能的反弹会使旋转砂轮和电动工具朝你推来。

c) 当砂轮被卡住或无论任何原因而中断切割时，关掉电动工具并握住工具不要动，直到砂轮完全停止。决不要试图当砂轮仍然运转时使切割砂轮脱离切割，否则会发生反弹。

调查并采取校正措施以消除砂轮卡住的原因。

d）不能在工件上重新起动切割操作。让砂轮达到全速后再小心地重新进入切割。

如果电动工具在工件上重新起动，砂轮可能会卡住，爬出或反弹。

e）支撑住板材或超大工件可使得砂轮卡住和反弹的危险降到最低限度。

大工件凭借自重而下垂。必须在工件靠近切割线处和砂轮两侧近工件边缘处放置支承。

f) 当进行“盲切割”进入墙体或其他盲区时要格外小心。

伸出的砂轮可能会割到煤气管或水管，电线或由此引起反弹的物体。

角向磨光机的一般安全说明

一 确认砂轮上所标示的转速等于或大于角磨机的额定转速；

一 确保砂轮尺寸与角磨机相符；

一 须按照厂家的使用说明书小心存放和使用磨轮；

一 使用前检查砂轮，不要使用破损、有裂缝或有其他缺陷的产品；

一 确保所安装的砂轮和节点已按照厂家的使用说明固定；

一 确保使用随研磨产品附带的吸油纸或在需要时使用吸油纸；

一 在使用前确保已正确安装并拧紧研磨产品，并在安全场所在空载状态下运转30秒钟，若有较大的振动或察觉到其他缺陷，则应立即停止运转。遇此情况时，检查电动工具以究明原因；

一 若电动工具配备保护装置，切勿在未使用此保护装置时使用电动工具；

$$ < G 1 0 V E 2 > $$

一 使用切割砂轮时，请务必拆下标准附件砂轮保护装置，并装上带侧护板（另售）的砂轮保护装置（第 17 页的图 10）；

中文

一 使用切割砂轮时，请务必将切割轮防护夹（另售）安装在标准附件轮罩上。（第17页的图10）；
一 请勿将独立的减速轴衬或接头，以便使用大孔砂轮；
一 有关要用螺纹孔砂轮来安装的工具，确保砂轮的螺纹足够长，以适合轴长；
一 检查工件已被正确固定；
一 请勿使用切断砂轮进行侧面研磨；
一 确保使用时产生的火花不会引起危险，例如不要溅在身体上或点燃易燃物；
一 在多尘的条件下工作时，确保通风口畅通无堵塞现象。如果需要清除灰尘，首先使电动工具断开电源（使用非金属物品）并避免损坏内部零件；
一 始终采用视力和听力保护。必须使用其他个人保护装置，如口罩、手套、头盔和围裙等。
一 在切断本电动工具的电源之后，砂轮仍会继续旋转一段时间，请注意此事项。

警告！

一 使用切割轮时，请务必安装切割防护装置。

一 使用砂轮时，请务必安装砂轮护罩。

其它安全警告

1. 确认所使用的电源与产品铭牌上标示的功率要求相符。
2. 确认电源开关已切断。若电源开关接通，则插头连接到电源插座时，电动工具将出其不意地立刻转动，从而导致严重事故。
3. 当工作区域距离电源较远时，使用足够厚度和额定功率的延伸线缆。延伸线缆应尽可能短。
4. 确保要使用的砂轮属于正确类型、没有裂纹或表面缺陷。同时也要确认砂轮装好，轮螺母紧固。
5. 接通电动工具的电源之前按两三下按钮，检查按钮是否会释放。

6. 本机不可施加过大压力使其过载，这样才能延长机器的使用寿命并确保加工质量。在大部分的用法中，机器本身的重量即够研磨。加压过大将导致转速降低、表面加工不良以及过载，从而使机器寿命缩短。

7. 在切断本电动工具的电源之后，砂轮仍会继续旋转一段时间。

关掉机器之后，需等角向磨光机完全停止才能将其放下，以免造成严重事故，而且还可以减少吸入机器的尘埃及切屑量。

1. 未使用本电动工具时，请断开电源。

2. 装卸钹形砂轮前，确保开关处于“关闭(OFF)”状态，并拔出插座上的连接插头，以避免严重事故。

3. 由于转数减少，以除全速模式（刻度盘 6）外的任意值使用本工具时，电动机都无法充分冷却。这可能导致电动机在超负荷保护装置启动前便被烧损或损坏。

以除全速模式（刻度盘 6）外的任意值使用本工具时，务必使用工具轻轻用于材料表面。

1. 在焊接设备附近使用时的注意事项

在焊接设备附近使用磨光机时，转速可能会变得不稳定。请勿在焊接设备附近使用磨光机。

1. RCD

建议使用额定剩余电流不超过 30mA 的剩余电流装置。

注意事项

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

	为降低伤害风险,用户必须阅读使用说明书
	始终戴好护目镜。
	II 类工具

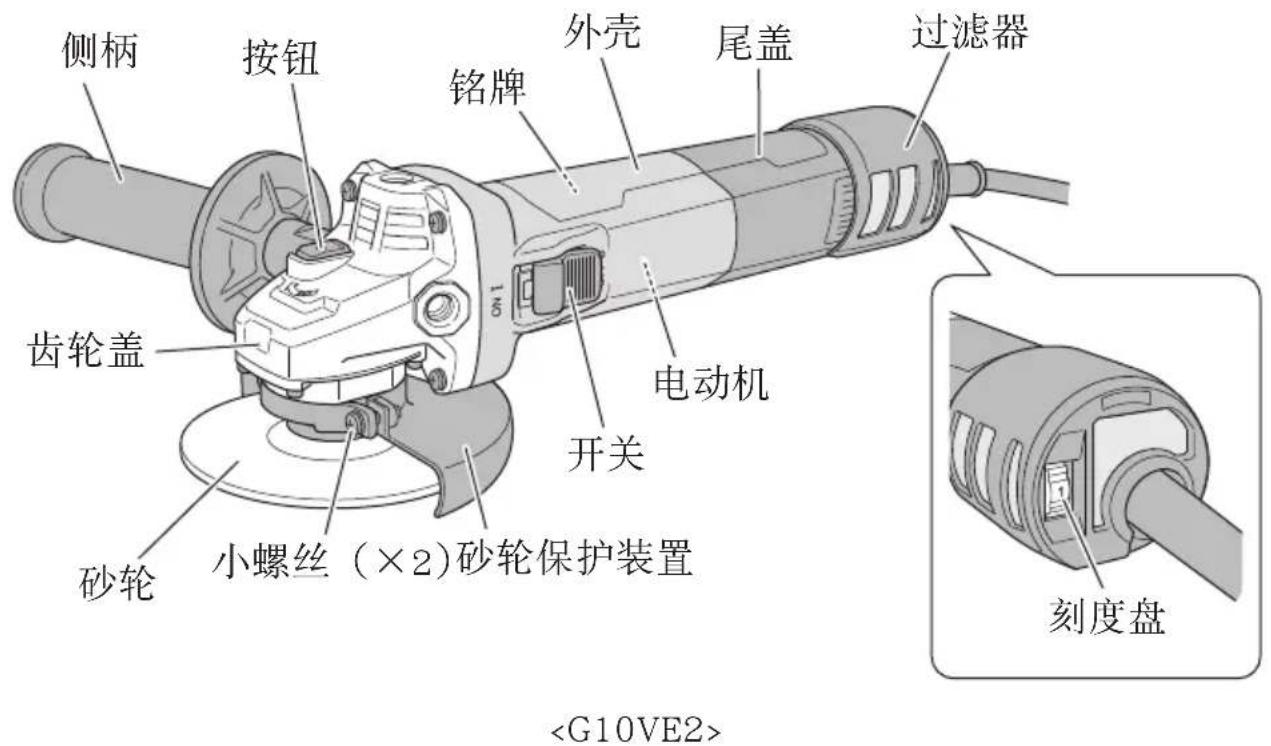

零件名称

角向磨光机

图 1

规格

○ 在额定负载范围内始终保持全速。
○ 软启动。
○ 变速
○ 反冲保护

反冲保护功能可在操作过程中轮转速突然下降时（如在切割操作期间轮锁定等）切断电机电源并停止电动工具。

○ 0 电压重启保护

0 电压重启保护功能可防止电动工具在操作期间暂时断电后重新启动。

○ 过载保护

过载保护功能会在运行过程中电机过载或转速明显降低时切断电机电源。

○ 旋转恢复控制功能

当电机因过载而停止时，排除原因后，电机会自动恢复运行。

研磨过程中，如果用磨光机按压用力过大导致电机停止时，轻轻抬起工具主体以便重新开始转动。

为保护装置和安全起见，电机停止一定的时间后不会恢复。

请关闭后重启一次。

○ 过热保护

在操作过程中，如果电机过热，此保护功能可以断开电机电源，使电动工具停止运行。

过热保护功能激活时，电机会停止。

在这种情况下，请松开工具的开关，冷却数分钟。

然后再重新使用。

注：

研磨机配备有转速控制电路。转速可能会因使用条件和工作电压而略有波动。

中文

标准附件

请参见下表检查 G10VE2 和 G13VE2 的附件。

		G10VE2 G13VE2
扳手		1	1
侧柄		1	1
砂轮		1	1

用途

○ 用于去除铸品毛刺，飞边等物及抛光各种型号的钢、青铜、铝及铸造品。
○ 研磨焊接部分或研磨用焊开的部分。
○ 合成树脂、石板、砖、大理石等的研磨。
○ 混凝土、石头、砖、大理石等的切削。

作业之前

1. 电源

确认所使用的电源与工具铭牌上标示的规格是否相符。

2. 电源开关

确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具将出其不意地立刻转动，从而招致严重事故。

3. 延伸线缆

若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆，并且要尽可能地短些。

4. 安装轮罩

（图 2）

确保以适当的角度安装轮罩，以保护操作员不会因为受损轮零件而受到伤害。

[安装轮罩]

○ 稍微拧松轮罩上的固定螺丝。
○ 将轮罩安装在填料盖上，然后将其转动到适合操作的角度，并进行调整。
○ 调整好轮罩后，必须确认固定螺丝是否紧固在轮罩上，完全拧紧。

图 2

(图 3)

轮罩是一种保护装置用来防止作业中因砂轮破裂而受伤。开始研磨作业之前，请确认轮罩是否安装得紧固妥善。稍微拧松固定螺丝后，即可转动轮罩并将其固定在所需角度，以得到最大工作效率。调整好轮罩后，必须确认固定螺丝是否完全拧紧。

[安装轮罩]

○ 打开并握住控制杆，然后安装轮罩，使轮罩上的突出部分与填料盖的凹槽对齐。
○ 将轮罩转动到适合使用的角度，然后将手指从控制杆上松开。
○ 左右旋转轮罩，直至其锁定到位。

图3

警告！

如果轮罩未正确安装，则损坏的砂轮可能会导致死亡或重伤。

1. 确保所安装的砂轮和节点已按照厂家的使用说明固定。确保要使用的砂轮属于正确类型、没有裂纹或表面缺陷。同时也要确认砂轮装好，轮螺母紧固。参照“砂轮的组装与分解”一节。

确保使用随研磨产品附带的吸油纸或在需要时使用吸油纸。

请勿将独立的减速轴衬或接头，以便使用大孔砂轮。

有关要用螺纹孔砂轮来安装的工具，确保砂轮的螺纹足够长，以适合轴长。

请勿使用切断砂轮进行侧面研磨。

1. 磨光机的试行运转

在实际开始研磨工作之前，首先清场，确保无其他人员，然后开始测试磨光机。确保已安装了轮罩，且您佩戴了护目用具。打开磨光机，然后确保磨光机平稳运转，且无异常。

试行运转的持续时间如下所示：

在更换钹形砂轮的时候 ……3 分钟或以上

在开始日常操作的时候 …… 1 分钟或以上

1. 检查按钮。

在开启磨光机之前按两三下按钮，检查它是否已被释放。（图 4）。

图 4

中文

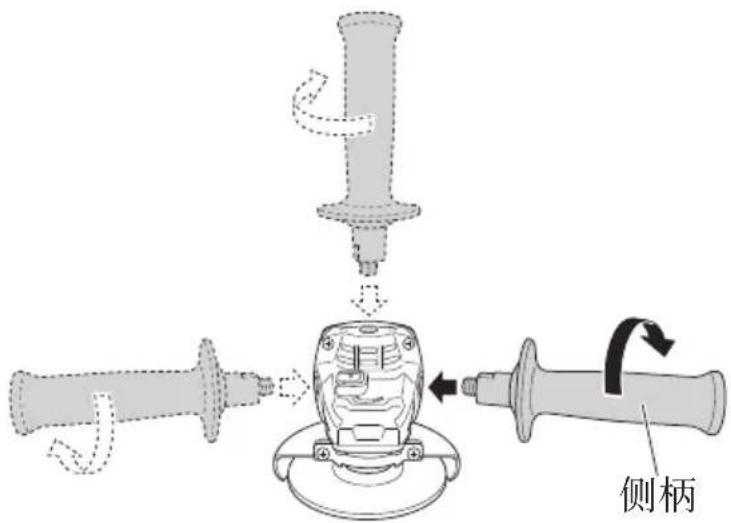

8. 固定侧柄

把侧柄旋进齿轮罩。（图 5）

图 5

实用角向磨光机的应用

1. 开关操作（图 6）

要启动工具时，请先按下开关的后部，然后往前推开关。

需要将开关保持在开启（ON）位置时，请推开关头以锁定在开启（ON）位置。

要释放开关至关闭（OFF）位置时，请推开关的后部。

2. 压力

本机不可施加过大压力使其过载，这样才能延长机器的使用寿命并确保加工质量。在大部分的用法中，机器本身的重量即够研磨。加压过大将导致转速降低、表面加工不良以及过载，从而使机器寿命缩短。

3. 研磨角度

切勿将砂轮的全表面施加于要研磨的材料上。如图 7 所示，机器应保持 15-30^ ，使砂轮的外缘以最佳角度与工件相接触。

1. 用新砂轮首次进行研磨时，应将角向磨光机由对面横过工件往操作人员这边拉，以免挖人工件（图7的B方向）。等砂轮的前缘适当磨损后，就可往任何方向进行研磨。

ON

OFF

在切断本电动工具的电源之后，砂轮仍会继续旋转一段时间。

关掉机器之后，需等角向磨光机完全停止才能将其放下，以免造成严重事故，而且还可以减少吸入机器的尘埃及切屑量。

6. 调整转数

该机型配备有电子无极变速驱动，可以根据用途更改转数。

如果将刻度盘（图 8）扭转到 6，则转数增加，如果扭转到 1，则转数减少。

使用前，使用刻度盘设置转数。可以大概参考下表进行操作。

图8

刻度盘	用途 工具
1 刷光、精加工 径向磨削盘		砂光盘
2 去除油漆或涂层
3 去除灰尘
4 去除毛刺
5 磨削 铣形砂轮
6	粗磨剪切	钹形砂轮金刚石砂轮

注：

请注意，请勿将刻度盘扭转到 1 以下或 6 以上的位置。

注意！

○ 检查工件已被正确固定。
○ 在多尘的条件下工作时，确保通风口畅通无堵塞现象。

如果需要清除灰尘，首先使电动工具断开电源（使用非金属物品）并避免损坏内部零件。

○ 确保使用时产生的火花不会引起危险：例如，不要溅在身体上或点燃易燃物。
○ 始终采用视力和听力保护。

必要时应使用其他个人保护装置，如口罩、手套、头盔和围裙等。

拿不准时，请使用保护装置。

○ 未使用本电动工具时，请断开电源。

砂轮的组装与分解（图 9）

警告！

为了防备发生严重事故，必须关掉电源并将电源插头从插座中拔出。

1. 组装（图 9）

(1) 将角向磨光机的上部朝下，以使主轴朝上。
(2) 将砂轮垫圈的十字平面对准主轴的缺口部分，然后装上它们。
(3) 将砂轮的突起部安装在砂轮垫圈上。
(4) 将砂轮螺帽拧在主轴上。
(5) 用一只手按下按钮，同时用另一只手慢慢地转动砂轮以卡紧主轴。
如 图 9 所示，用附带的扳手拧紧砂轮螺帽。

图9

2. 分解

分解顺序与安装顺序相反。

注意！

○ 请确认砂轮是否安装紧固。
○ 请在打开电源开关之前，按两三下按钮，以确认按钮是否已被释放。

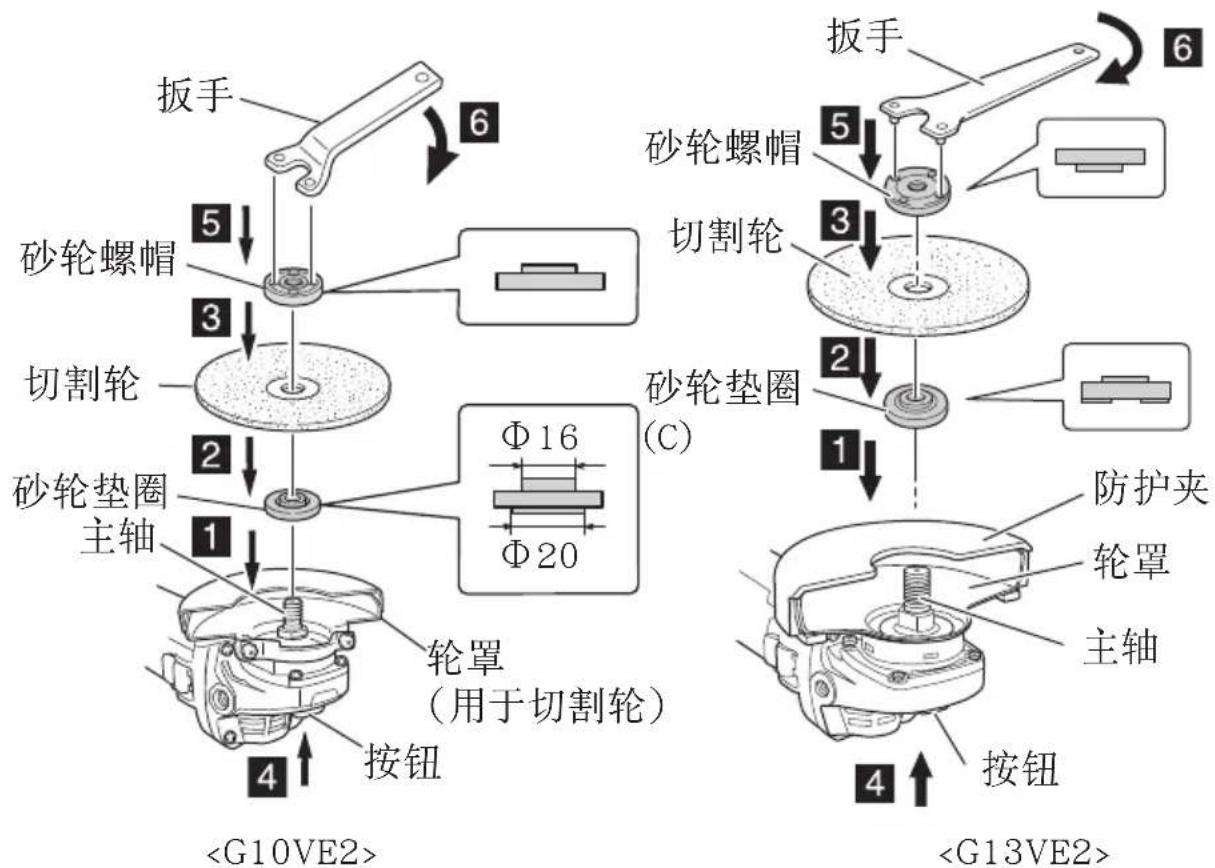

安装和拆卸切割轮（图 10）

警告！

为了防备发生严重事故，必须关掉电源并将电源插头从插座中拔出。

1. 组装（图 10）

(1) 将角向磨光机的上部朝下，以使主轴朝上。
(2) 将砂轮垫圈对准后放在主轴上，安装切割轮。
(3) 如下图所示，将砂轮螺帽对准切割轮，从切割轮的上方安装到主轴。
(4) 将砂轮螺帽拧在主轴上。
(5) 用一只手按下按钮, 同时用另一只手慢慢地转动砂轮以卡紧主轴。如 图 10 所示, 用附带的扳手拧紧砂轮螺帽。

图10

2. 分解

分解顺序与安装顺序相反。

注意！

○ 确认切割轮已安装牢靠。
☐ 请在打开电源开关之前，按两三下按钮，以确认按钮是否已被释放。

中文

注：

○ 确保每次的切割深度低于 5mm，以避免发动机发生故障。
○ 使用工具时，请避免通过更改馈送率来过度用力。
○ 切割轮的轮罩将产生磨削火花，使温度大幅升高。请勿在操作时触摸轮罩。

安装和拆卸金刚石砂轮（图 11）

警告！

为了防备发生严重事故，必须关掉电源并将电源插头从插座中拔出。

1. 组装（图 11）

(1) 将角向磨光机的上部朝下，以使主轴朝上。
(2) 将砂轮垫圈对准后放在主轴上，安装金刚石刀盘。
(3) 如下图所示, 将砂轮螺帽对准金刚石刀盘, 从金刚石刀盘的上方安装到主轴。
(4) 将砂轮螺帽拧在主轴上。
(5) 用一只手按下按钮，同时用另一只手慢慢地转动砂轮以卡紧主轴。

如 图 11 所示，用附带的扳手拧紧砂轮螺帽。

使用干式金刚石刀盘。

图 11

2. 分解

分解顺序与安装顺序相反。

注意！

○ 确认金刚石砂轮已安装牢靠。
○ 请在打开电源开关之前，按两三下按钮，以确认按钮是否已被释放。

注：

○ 确保每次的切割深度低于 5mm，以避免发动机发生故障。
○ 使用工具时，请避免通过更改馈送率来过度用力。
○ 使用随附的相同砂轮垫圈和轮罩安装砂轮。但是，安装砂轮时都需要面向相反方向。

维护和检查

警告！

在维护和检查期间，一定要“切断”电源，并将插座上的插头拔掉。

1. 检查砂轮

检查砂轮确无破裂和表面缺陷。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否则会导致严重的事故。

3. 更换电源线

必须更换电源线时，应由 HiKOKI 公司授权的维修中心来更换，以避免安全危险。

本电动工具的电源线损坏时必须更换成由维修组织特别准备的电源线。

4. 过滤器清洁和检查

警告！

当用吹风枪清洁过滤器时，请戴防护眼镜和防尘口罩。否则，可能会导致吸入碎屑或灰尘，或者使眼睛暴露其中。

使用后，请使用软刷清除粘附在过滤器上的任何切屑或灰尘。（图 12）。定期检查过滤器，确保其没有刮擦、碎裂或撕裂。如果过滤器有任何损坏，请更换新过滤器。

图12

中文

注：

如果网眼堵塞致使切屑或灰尘无法清除，请拆下过滤器并用气枪等清洁。（参见“过滤器套件更换（图13）”）

5. 过滤器套件更换

拆卸程序（图 13）

(1) 用一字螺丝刀松开连接底部和侧面过滤器的两个固定夹。
(2) 按照箭头所示的方向，推出底部过滤器。
(3) 通过卸下底部过滤器，还可卸下两个侧面过滤器。

图 13

重新安装程序（图 14）

(1) 将侧面过滤器上的夹子与通风孔结合，然后将过滤器与主机对准。
(2) 插入底部过滤器，然后推入侧面过滤器的夹子。

注：

○ 拆卸过滤器时，注意切勿让切屑进入工具主体。
○ 除清洁或更换期间外，始终使过滤器组保持连接状态。

6. 电动机的维护

电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾湿。

注：

为了排出切屑和灰尘，请定期空载运行电机。

在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。

选择附件

有关详细信息请联系 HiKOKI 授权服务中心。

上海市闵行区浦江工业园区三鲁路3585号7幢3楼

制造商

福建高壹工机有限公司

福建省福州市福兴投资区湖塘路

Koki Holdings Co., Ltd.

206

编号：C99746522 F

发行日期：2022年6月

中国印刷
