DL400 - 未分类 S.M.S.L - 免费用户手册

产品类型	DAC和耳机放大器
品牌	双木三林
型号	DL400
尺寸 (宽x高x深)	250 x 240 x 47 mm
重量	1.74公斤/3.84磅
功耗	<40W（工作），<0.5W（待机）
输入电压	AC 100-240V, 50/60Hz
DAC芯片	ESS ES9039MSPRO
USB控制器	XMOS XU-316（第三代）
蓝牙版本	5.1，采用高通芯片，支持LDAC、aptX/HD、SBC、AAC
MQA支持	完整MQA解码器，通过USB、光纤、同轴支持MQA-CD
最高采样率	PCM：768kHz/32bit，DSD：DSD512（22.5792MHz）
耳机输出功率	6000mW×2@16Ω，3000mW×2@32Ω，700mW×2@300Ω
总谐波失真加噪声	XLR：0.00005%，RCA：0.00007%，HPA：0.00009%
动态范围/信噪比	XLR：133dB，RCA：127dB，HPA：125dB
输出阻抗	线路输出：100Ω，耳机输出：接近0Ω
输入	USB-C、光纤、同轴、蓝牙、AES/EBU、I2S（HDMI）
输出	XLR平衡、RCA非平衡、4.4mm耳机、6.35mm耳机
遥控器	包含，使用2节AAA电池
保修	1年免费维修，7天退货保修（适用条件）
安全注意事项	使用指定电压；避免水、热、灰尘；请勿打开；不使用时断开连接
维护	用干布清洁；避免使用溶剂

常见问题 - DL400 S.M.S.L

如何首次设置DL400？

连接电源线，选择适当的输入（USB、光纤等），调节音量。对于USB输入，Windows系统如需驱动请安装。Mac/Linux系统无需驱动。

如何在DL400上播放MQA音频？

使用USB、光纤或同轴输入，配合支持ASIO或WASAPI的播放器（如foobar2000）。将电脑音量调至最大以获得最佳信号。播放时显示屏会显示原生MQA采样率。

DL400可以使用蓝牙吗？

可以，DL400配备高通蓝牙5.1，支持LDAC、aptX HD、SBC和AAC。通过设备的蓝牙菜单或遥控器进行配对。

什么是DPLL设置？何时需要调整？

DPLL调整内部锁相环带宽。使用较低值可在稳定信号源下获得更好的抖动性能。如果遇到声音中断（例如电视信号源），可增大数值。默认值为15档中的第7档。

如何重置DL400？

在主菜单中选择'RESET'。对于蓝牙输入，仅重置配对。对于其他输入，将清除包括蓝牙在内的所有设置。

PRE MODE设置有什么作用？

PRE MODE控制输出音量是可变的（通过旋钮/遥控器调节）还是固定的（用于外接前级）。设置为VARIABLE以进行正常的耳机/线路操作。

如何更改I2S模式？

进入菜单选择I2S MODE。设置为NORMAL或REVERSED以匹配信号源的I2S引脚定义。使用前请检查信号源的接口定义。

什么是Sound Color选项？

九种音色模式（Rich1-3、Tube1-3、Crystal1-3），通过DSP处理。它们改变声音特性而不改变频率响应。设置为Standard可绕过。

如何调整显示屏亮度和自动关闭？

使用DIMMER设置自动关闭时间（5至60秒）。使用BRIGHTNESS调整屏幕亮度。操作时屏幕会重新亮起。

保修政策是什么？如何申请保修？

正常使用情况下一年免费维修。如有缺陷，7天内可退货。请联系双木三林或您的经销商。因误用、未经授权维修或缺少购买凭证导致的损坏，保修无效。

用户手册 DL400 S.M.S.L

本说明书的内容可能会随版本更改如有变动,恕不另行通知

• 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光热源、振动、灰尘、潮湿或寒冷。
• 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害我司将不负任何责任。
  不要试图自行改造或修理本机。如果需要任何服务，请与销售或者我司客服人员联系。不管有任何理由，都没有打开机壳的必要。
• 如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开电源线的连接。

重要提示：

本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。

保修条款

一、服务期限

佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售才可退货）。正常使用一年内出现故障可以免费保修。
二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。
三、有以下情况都不能享受“三包”服务

1. 一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用。
2. 用户私自拆机、改装、维修。
3. 使用非指定或许可的配件造成损坏的。
   4.机身的QC或保修贴损毁。
   5.不能出示有效购机凭证。
   6.不属于本公司产品。

四、保修方式为送修

此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。

特点

• 支持MQA解码，支持MQA-CD；
• 美国ESS新一代旗舰DAC芯片ES9039MSPRO,内置MQA硬解码；
• 全新第三代XMOS XU-316，PCM支持到32bit/768kHz，DSD支持到DSD512；
• 使用了超低相噪和优化的时钟处理电路处理，以达到超低的时钟抖动；
• 采用4路超低失真精密线性反馈电路（PLFC）的全平衡设计耳放电路，16欧姆输出功率达 6 ~W × 2 ，32欧姆输出功率达 3 ~W × 2 ；
• 两种耳机输出接口，分别是4.4mm和6.35mm，以满足不同的用途
• 除蓝牙以外其它输入口均支持DSD传输，同轴，光纤，AES/EBU支持DoP64；
• 固件升级功能,用户可以自行升级系统和USB的固件;
• 内置低噪声电源处理，同时提高电源效率，功耗更低；
• 特别设计的电源系统搭配和多个低噪声稳压电源，为模拟电路提供低噪声电源；
• 美国高通蓝牙5.1芯片支持LDAC 24bit/96kHz, APTX/HD, SBC, AAC, 支持歌词显示功能;
• 高品质镀金输入输出连接端子；
• 日本音频协会(JAS)Hi-Res认证;
• 配备遥控器和全功能遥控。

技术参数

输入方式		USB/光纤/同轴/蓝牙/I2S/AES/EBU
输出方式	线路输出	单端线路/平衡线路
	耳放输出	6.35mm耳机/4.4mm平衡耳机
	平衡线路线路输出幅度	5.2Vrms
	单端线路	2.5Vrms
耳放输出功率	16Ω	6000mW×2
	32Ω	3000mW×2
	300Ω	700mW×2
THD+N	平衡线路	0.00005%(-125dB)(UN-WTD)
	单端线路 0.00007%(-122dB)(UN-WTD)
	耳放输出	0.00009%(-120dB)(UN-WTD)
动态范围	平衡线路	133dB
	单端线路	127dB
	耳放输出	125dB
	平衡线路 133dB信噪比
	单端线路	127dB
	耳放输出	125dB

技术参数

输出阻抗	线路输出		100Ω
	耳放输出		接近0Ω
	平衡接口		+15.5dB耳放高增益
	非平衡接口		+9.5dB
USB传输方式			USB2.0(异步传输)
USB兼容性			Windows 7/8/8.1/10/11(需要驱动)Mac OSX 10.6以上、安卓系统、iOS、Linux(不需要驱动)
MQA decoder			USB/光纤/同轴/AES/EBU
MQA-CD decoder			光纤/同轴/AES/EBU
采样率与位深:	USB/I2S	PCM	44.1~768kHz(32bit)
		DSD	2.8224~22.5792MHz (1bit)
	光纤/同轴/AES/EBU		44.1~192kHz(24bit)
		DoPDoP256(USB),DoP64(光纤/同轴)
蓝牙规格			5.1(支持SBC,AAC,aptX,aptX HD,LDAC)
消耗功率			<40W
			<0.5W待机功耗
体积			250X240X47mm(WxHxD)
重量			1.74kg/3.84lbs

SMSL保留在不另行通知的情况下进行可能导致规格或特性更改的改进的权利。

关于遥控器

• 如果遥控器距离本机很近时操作仍无效，请用新电池更换。
• 如果要长时间不使用遥控器，请取出遥控器的电池。
• 按照电池处置的地方性法规处置废旧电池。

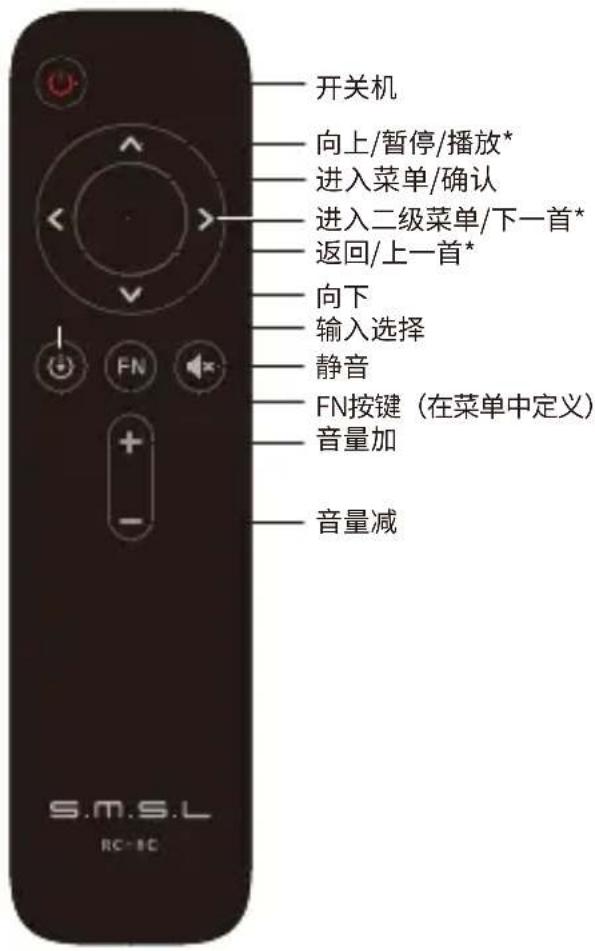

遥控器的使用

- 遥控器请使用2节7号(AAA)电池。

*部分遥控器功能在蓝牙输入状态才有效!

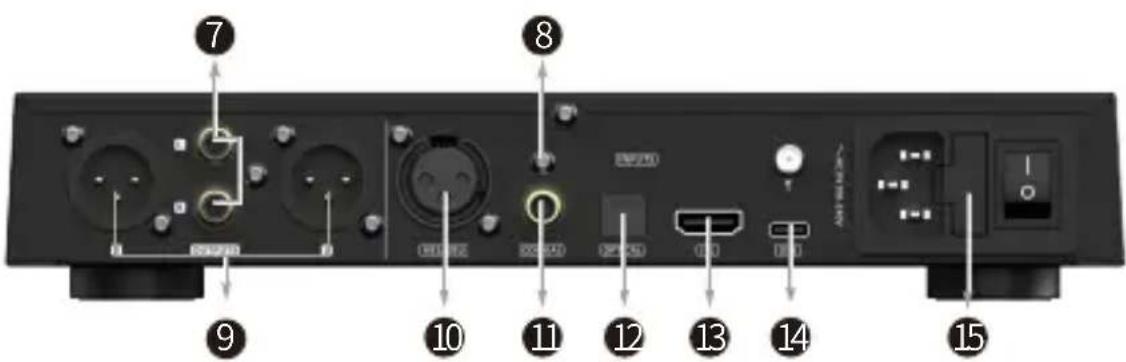

部件介绍

2 红外接收窗功能旋钮

3 待机指示灯

4 显示屏

本机总共有9种音色模式，它是通过对DAC进行DSP处理，分别为：

音色设置是使用DAC内部DSP，做出不同的音色效果，所有这些设置不会改变频率响应曲线。设置为Standard模式将禁用此功能！

PRE MODE(前级模式)

PRE MODE为输出接口的音量调节功能开关：

• VARIABLE:输出接口音量是受控的。
• FIXED:输出接口音量是固定的。

FN KEY FOR (FN按键作用)

• Switch LINE/HPA (线路与耳放输出切换)
• OUTPUTS (输出选择)
• BLUETOOTH (切换到蓝牙输入)
• PHASE (输出相位)

DPLL (DPLL设置)

• MIN \~ MAX (共15种, 默认为5。数字越大适应抖动的范围越强, 数字越小抗时钟抖动的性能越好。) 这个DPLL设定是ESS系列产品特有的功能, 它可以调整芯片内部DPLL数字锁相环电路的带宽, 使芯片在抗时钟抖动和输入宽容度之间达到一个平衡。
• 在输入信号的时钟稳定度好的情况, 可以减小这个值, 这样系统的时钟性能更佳;
• 在输入信号的时钟稳定度不好的情况下,声音有可能会有中断的现象,增大这个值可以避免声音中断现象的发生!特别是使用电视作为信号源时。

功能介绍

I²S MODE(I²S模式)

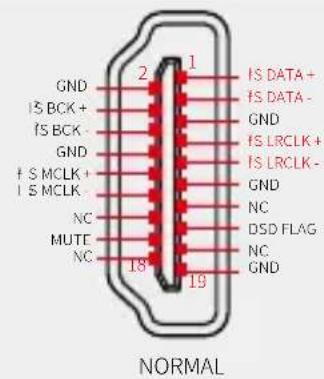

• NORMAL (正常, PS AUDIO格式)

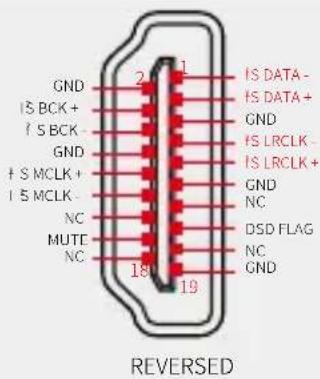

- REVERSED (反相, DATA和LRCK反相)

注: 这个选项用于匹配不同的I2S接口标准, 使用前请检查信号源的接口定义。

AUDIO PHASE

• NORMAL (2+,3-)

• INVERTED (2-,3+)

注:在反相XLR相位时,RCA的相位也会同时改变。

功能介绍

LANGUAGE (语言)

(范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕会重新点亮。这样可以很大程度减少光污染, 提升听音环境的舒适性!)

BRIGHTNESS (显示屏亮度设置)

• 在蓝牙输入时，请在DL400的主菜单中选择"RESET"并确认。系统将只重置蓝牙配对状态；
• 在其他输入时（非蓝牙），请从DL400的主菜单中选择"RESET"并确认，系统将清除所有设置，包括蓝牙。

关于MQA

MQA（Master Quality Authenticated）是一项屡获殊荣的英国技术, 是一种兼有极高的采样率和足够小的文件体积的高解析音频编码技术。此机采用MQA技术, 可以接收并解码MQA音频, 提供母带级别的声音。有关更多信息, 请访问https://www.mqa.co.uk/how-it-works

重要提示：

本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。

如何播放MQA

- 此机的USB、光纤、同轴支持MQA解码!

- 此机的MQA播放不要求使用特殊的播放软件,例如foobar2000,Audirvanaplus只要支持ASIO或者WASAPI的音频输出就可以了,并且在播放MQA音频时,最好将电脑的音量调到最大,以使得电脑的音频输出是最佳状态。

- 在播放MQA文件时，显示屏显示的采样率为音频原始采样率。

MQA和声波标志是MQA Limited的注册商标。©2016

播放MQA-CD注意事项

• 必须确认所播放的是一张真正的MQA-CD；
• 确认CD播放器所输出的光纤或者同轴信号是未经处理的源码。
