FZ508 - 冷冻柜 Khind - 免费用户手册

产品类型	卧式冰柜
型号	FZ508
品牌	Khind
总容量	200升
净容量	190升
尺寸 (宽 x 深 x 高)	85 x 55 x 86厘米
重量	32公斤
电源	220-240伏 ~ 50赫兹
额定电流	0.8安
能耗	180千瓦时/年
能效等级	F
温度范围	-18°C 到 -24°C
控制类型	机械温控器
除霜方式	手动除霜
制冷剂	R600a (异丁烷)
气候类型	N/ST (16°C 到 38°C)
噪音等级	42分贝(A)
篮子数量	1
锁和钥匙	是
冷冻能力	10公斤/24小时
断电保温时间	最长18小时
清洁说明	拔掉电源，除霜，用温和清洁剂和水擦拭
安全特性	保持通风口畅通；请勿使用机械装置除霜
备件供应	联系Khind授权服务中心
保修	2年（零件和人工）

常见问题 - FZ508 Khind

Khind FZ508冰柜的净容量是多少？

Khind FZ508的净容量约为190升。

FZ508使用什么类型的制冷剂？

它使用R600a（异丁烷），一种环保制冷剂。

如何给Khind FZ508冰柜除霜？

手动除霜：拔掉电源，取出所有食物，让冰融化。请勿使用尖锐物品或机械装置。

冰柜的推荐温度设置是多少？

理想温度为-18°C或更低。温控器可调节至-18°C到-24°C。

Khind FZ508节能吗？

其能效等级为F，预估年耗电量为180千瓦时。

冰柜运行时的噪音有多大？

噪音水平约为42分贝(A)，对于卧式冰柜来说相对安静。

我可以在未供暖的车库里安装FZ508吗？

可以，只要环境温度保持在16°C到38°C之间（气候类型N/ST）。避免低于10°C的温度。

如果停电了该怎么办？

保持冰柜门关闭。FZ508在满载情况下可保温最长18小时。

如何清洁门封？

定期用温和清洁剂和温水清洁门封，确保密封良好。

在哪里可以找到Khind FZ508的备件？

联系Khind客服或授权服务中心获取正品备件。

用户手册 FZ508 Khind

model/型号 FZ100/FZ251/

FZ508/ FZ708

KHIND

Delivering Happiness

- Chest Freezer/冷冻柜/Peti Dingin Sejuk

Instruction Manual / 说明指示书 / Buku Panduan

Important / 重要 / Mustahak

1.为了您的安全并确保正确使用，在安装和首次使用此电器之前，请仔细阅读本使用说明书，包括其提示和警告。为避免不必要的错误和事故，必须确保所有使用此电器的人都完全熟悉其操作和安全功能。请妥善保存此说明书，并确保它们都能与此电器一起移动或出售，以使在使用过程中的每个人都可以正确了解此电器的使用和安全性。
2. 为了生命和财产安全，请遵守这此使用说明的注意事项，因为制造商对疏忽造成的损坏不承担任何责任。

儿童和弱势人群的安全

1. 此电器不适合这些人士使用：小孩，体力弱及感官，精神上有障碍，缺少经验及知识者；除非有人监督或指示如何操作，并负责操作人的安全。 小孩需紧密地监督，此电器严禁被小孩当玩具玩。
2. 除非有人监督，否则儿童不得进行清洁和用户维护。
3. 儿童应远离所以包装物，这会包装物会有窒息的风险。
4. 如果要丢弃此电器，请将插头拔出插座并切断连接电线（尽可能靠近此电器），然后拆下门，以防止玩耍的孩子遭受触电或将自己关闭。
5. 如果此电器配有磁性门封是要替换旧电器具弹簧锁（闩锁）的门或盖，请在丢弃旧电器之前确保弹簧无法使用，这将防止它成为儿童的死亡陷阱。

一般安全

警告！在冷冻柜的外壳或嵌入式结构中，必须保持通风顺畅，并且不得有障碍物。

警告！除了本公司建议的方法外，请勿使用机械设备或其他方式加速除霜过程。

警告！禁止损坏制冷剂管电路。

警告！除非此电器制造商建议的类型，否则请勿在此电器食品储藏室内使用其他电器（例如冰淇淋

a. 不要将爆炸性物质如带有易燃推进剂的气雾罐存放在本设备中。
b. 制冷剂异丁烷（R600a/R290）载于此电器的制冷剂回路中，这是一种具有高度环境兼容性的天然气，但仍然是易燃的。
c. 在此电器的运输和安装过程中，确保制冷剂管电路的任何部件都不会损坏。
- 避免明火和点火源。
- 将此电器放置在彻底通风的房间。
d. 以任何方式改变规格或修改本电器是危险的。电线的任何损坏都可能导致短路、火灾或触电。
e. 本电器仅供一般家庭使用和类似用途，如
- 在商店，办公室和其他工作环境的员工厨房区域：
- 农场房屋和客户在酒店，汽车旅馆和其他住宅类型的环境：
- 床和早餐类型的环境
- 餐饮和类似的非零售应用。

安全和警告信息

警告！放置此电器时请确保电源线没有被卡住或损坏。

警告！请勿在此电器的后面放置多个便携式插座或便携式电源。

警告！任何电器配件（插头，电源，压缩机等）必须由合格的服务代理或合格的服务人员代替。

警告！如果电源线损坏，必须由制造商、其服务代理人或类似合格的人员更换，以避免危险。

• 电源线不得加长。
  请确保电源插头没有压扁或损坏，否则可能会过热并引起火灾。
• 确保此电器的电源插头可直到插座。请勿拉动电源电线。
• 如果电源插头插座松动，请勿插入电源插头。有触电或火灾的风险。
• 此电器很沉重 移动时应小心.
• 如双手潮湿，请勿从冷冻室中取出或触摸物品，因为这可能会导致皮肤擦伤或霜冻/冷冻灼伤。
• 此电器避免长时间暴露在阳光直射，

日常使用

1. 请勿在此电器的塑料部件上放置高温加热的物品。
2. 冷冻食品解冻后，不得再重新冷冻。
3. 按照冷冻食品制造商的说明来储存冷冻食品包装。
4. 应严格遵守本公司的存储建议。请参阅相关说明。
5. 请勿将含有碳酸的碳酸饮料放入冷冻室，因会这种饮料会对容器造成压力，从而可能导致其爆炸，从而导致此电器损坏。
6. 如果直接从此电器中食用冰棒，可能会导致霜冻灼伤。

保养与清洁

1. 在维护冷冻机之前，务必确保电源已关闭并拔下插头。
2. 请勿使用金属工具来清洁冷冻机。
3. 请勿使用锋利的工具来刮掉冷冻机上的砖。请使用塑料刮刀。
4. 定期检查冷冻机中的排水管是否有解冻水。如有必要，清洁排水管。

安装

重要！对于电器和电线连接，请仔细遵循以下特定的说明。

1. 拆开此电器包装并检查是否有损坏。如果此电器损坏请勿连接。立即向您购买的地方报告可能发生的损坏情况。在这种情况下，请保留包装。
2. 建议在连接此电器之前至少等待4小时，让机油在压缩机中回流。
3. 电器周围应有足够的空气流通，否则会导致过热。为了达到足够的通风效果，请遵照有关的安装说明。
4. 此电器间隔尽可能靠墙，以避免接触或捕捉到发热的部件（压缩机，冷凝器），以免烧伤。此电器不得放在散热器或炊具上。应确保安装后电器电源插头可接驳到电源插座。

服务

任何维修电器所需要的工作，必须由合格的电业工程人员或合格的人员进行。本产品必须由授权的服务中心进行维修，并且只能使用原装备件。

△ 安全和警告信息

节约能源

1. 请勿在此电器中放入热食。
2. 请勿将食物紧密的包装在一起，因这会妨碍空气流通。
3. 确保食物不会碰到此电器的后背。
4. 如果停电，请不要打开冷冻机门。
5. 请勿经常打开冷冻机门。
6. 请勿将冷冻机门长时间打开。
7. 请勿将温度调节器设定在超低温状态。
8. 一些配件，如抽屉，可以拆卸，以获得更大的存储容量和更低的能源消耗。

环境保护

此电器在其制冷剂回路或绝缘材料中均不含可能损坏臭氧层的气体。此电器不得与城市垃圾和垃圾一起丢弃。

绝缘泡沫含有易燃气体：此电器应根据电器规定从当地相关部门获得处置。

避免损坏冷却装置，特别是换热器。标有符号的电器上使用的材料是可回收的。

电器或包装上的标志表示此电器不得作为生活垃圾处理，相反，应送往适当的回收站，以便回收电器和电子设备。

透过正确弃置本电器，您将有助于防止对环境和人类健康造成的潜在负面影响，否则会因处理不当本电器而造成的负面后果。

有关本产品回收的更多详细信息，请联系您当地的市政局、您的生活垃圾处理服务或您购买本产品的商店。

包装材料

带有标志的材料是可回收利用的。将包装放入合适的收集容器内循环再用。

弃置电器
1. 从电源插座上拔下电源插头。
2. 切断电源，弃掉电线。

清洁

出于卫生原因，应定期清洁此电器内部，包括内部配件。

注意！此电器在清洁过程中请勿连接到电源。有触电的危险！在清洁电器之前，请关闭

电源并从电源上拔下插头，或关掉断路器或保险丝。切勿使用蒸汽清洁器清洁此电器。

水分可能会积聚在电器零件中，会导致触电的危险！高温蒸汽可能导致塑料零件的损坏。

此电器必须干燥后才能重新投入使用。

重要！精油和有机溶剂会腐蚀塑料零件，例如柠檬汁或橙皮汁，丁酸，含有乙酸的清洁剂。

a. 请勿让这类物质接触电器零件。
b. 请勿使用任何研磨性清洁剂
c. 从冰冻柜中取出食物。将食物存放在阴凉的地方，并盖好。
d. 关闭电源并从电源上拔下插头，或关掉保险丝断路器。
c. 用布和温水清洁此电器和内部配件。清洁后，用清水擦拭后擦干。
f. 灰尘堆积将增加冷凝器的能耗。为此，每年都需用软刷或吸尘器仔细清洁此电器背面的冷凝器一次。
g. 在一切都干燥后，将电器重新使用。

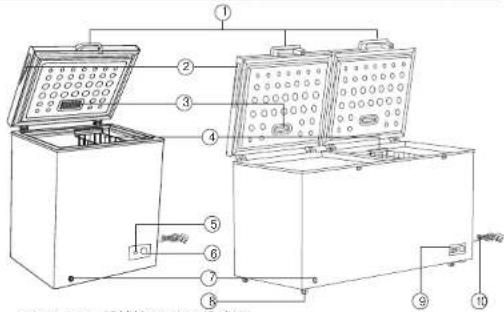

零件名称

1. 外部手柄（FZ100除外）
2. 嵌入式手柄
3. LED灯(FZ100除外)
4. 篮子
5. 指示灯
   6.温控钮
6. 排水孔
7. 轮子
   9.温控面板
8. 电源线

(FZ100, FZ251 机械性) (FZ508 机械性)

(FZ708电子)

**图片仅供参考。

规格

型号	FZ100	FZ251	FZ508	FZ708
电压	220-240V-50Hz	220-240V-50Hz	220-240V-50Hz	220-240V-50Hz
额定功率输入(瓦)	100W	140W	230W	305W
额定灯功率输入	-	1W	2W	2W
额定电流(安培)	0.95A	1.35A	1.8A	2.25A
净容量	100L	251L	508L	708L
制冷剂	R600a/36g	R600a/36g	R290/65g	R290/83g
冷凝器	隐藏	隐藏	隐藏	隐藏
压缩机风扇	无	无	有	有
手柄	嵌入式	外部	外部	外部
LED灯	无	有	有	有
轮子	2	2	4	4
温度	T<18°C	T<-18°C	T<-18°C	T<-18°C
温度控制	机械性	机械性	机械性	电子
门数量	1	1	2	2
内置柜锁	无	有	有	有
滑动玻璃门	无	无	无	无
冷冻柜篮子	1	1	1	1
净重	24kg	34kg	60kg	72kg
总重量	27kg	38kg	68kg	82kg
产品尺寸(长×宽×高)	545 x 545 x 845mm	954 x 616 x 845mm	1640 x 700 x 865mm	1905 x 820 x 865mm
纸箱尺寸(长×宽×高)	570 x 575 x 885mm	990 x 640 x 885mm	1680 x 748 x 890mm	1956 x 888 x 890mm

*以上规格如有任何更改，恕不另行通知。

安装 安装

FZ251&FZ508 安装门外手柄（如果外部存在）

步骤1

从附件袋中取出4个螺丝 1 和手柄底座②。然后用4个螺丝①固定手柄底座②与门

FZ708 安装门外手柄（如果有外部存在）

步骤1

用工具拿出冷冻柜门上的螺丝②，用锁①手柄套③拿出手柄底座

步骤3

在手柄轨道①的式固手柄 ③

步骤2

将手柄套③插入手柄底座②，直到点击。

如果安装手柄时锁环未能扣住锁，请拧开门背面的圆头螺钉⑤，调整门上下的位置，然后以螺丝固定手柄。

步骤

步骤2

通过转动④颗螺丝将手柄底座①固定在门上。

步骤4

使用2个螺丝⑤将锁闩④固定在冷冻柜上

注

如果安装手柄时锁环未能扣住锁，请拧开门背面的圆头螺钉⑥，调整门上下的位置。然后以螺丝固定手柄

位置

此电器应安装在远离热源的地方，如暖气，锅炉，阳光直射等。应确保空气可以在冷冻柜后部自由流通。为了确保最佳的性能，如果电器放置在悬挂式墙体装置下方，则柜体顶部与墙体装置之间的最小距离必须至少为100mm。不过，理想情况下，电器不应放置在悬挂式墙体下。在柜子的底部有一个或多个可调节的脚可以保证精确的平整。

必须有可能将电器与电源断开，因此安装后必须便于接通电源。

电器连接

在插电前，应确保冷冻柜额定板上电压和频率与你的家庭电力供应相一致。此冷冻柜需连接地线。为此，电源电缆插头带有接触器。如果家用电源插座未连接地线，请按照当前法规将设备连接到单独的连接地线，并咨询合格的电工。如果未遵守上述安全预防措施，制造商将不承担任何责任。这种电器符合E.E.C.指令。

空间需求

建议如下。

冷冻柜周围的空隙

侧片 10cm

背部.... 10cm

顶端 70cm

定位

在环境温度与电器额定板上显示的气候等级相对应的位置 安装此电器：

气候等级	环境温度
SN +10°C to +32°C
N +16°C to +32°C
ST +16°C to +38°C
T +16°C to +43°C

日常使用

第一次使用，清洁内部

首次使用此电器之前，清先用温水和中性肥皂清洗内部和所有内部配件，以去除新产品的典型气味，然后彻底干燥。

重要！请勿使用洗涤剂或研磨粉，否则会损坏表面。

温度设定(FZ100, FZ251 & FZ508)

1) 将温度控制旋钮上设置温度。

位置1-冷位置

位置5-更冷，通常设置在此位置

位置7-最冷

位置Max-要快速冷冻很多热食品，请在将冷冻室使用24小时后，将冷冻室重置为所需的设置。

2) 如果设备温度过高或经常打开门，则设备可能无法在正确的温度下运行。

温度设定(FZ708)

1) 电气连接

当设备插入时，所有LED指示灯将闪烁一次。然后电器将恢复电力中断前先前设置的模式。

2) 温度设定

设置：按"设置"按钮，进入温度设置模式。每按一次，温度的温度指示条将按比例增加。此设置将循环运行，最后一次按下后5秒钟内，温度将自动设置。

超级冷冻

- 按“设置”按钮连续进入“超级冷冻”模式，“超级冷冻”的指示灯亮起。此模式在最后一次按下后的5秒内自动设置。

- 压缩机保持在“超级冷冻”模式下工作。

- 如果“超级冷冻”模式持续运行52小时并且没有手动停止，系统将自动切断此模式，温度回到标度5。

日常使用

3) 电源开关

如果设备正常工作，请按"ON/OFF"3秒钟关闭。

如果设备处于关闭状态，请按"ON/OFF"3秒钟打开

4) 指示灯

温度指示灯（亮蓝色）可将温度从MIN刻度调整到MAX刻度。MAX是最冷的。

➢ 超级冻结指示灯（亮蓝色）点亮=在“超级”模式下熄灭=退出“超级”模式。

运运行指示灯（亮绿色）亮起=压缩机在工作中，熄灭=压缩机停止。

最后一次操作30分钟后，指示灯将以半亮度亮起。

5) 恢复功能

设备将自动恢复电力中断前先前设置的模式。

6) 温度传感器故障报警

当温度传感器出现断路或短路时，作为故障报警，温度指示栏每0.5秒从左向右闪烁一次。

冷冻新鲜食物

a. 冷冻室适用于冷冻新鲜食品和长时间储存冷冻和深冻食品。
b. 将要冷冻的新鲜食品放在底部隔室中。
c. 额定板上规定了24小时内可冷冻的最大食物量。
d. 冷冻过程持续24小时，在此期间请勿添加其他要冷冻的食物。

储存冷冻食品

当第一次启动或一段时间后停止使用。在将食品放入隔间之前，让冷冻柜在更高的设置上运行至少2小时。重要！如果发生意外解冻，例如，电源关闭时间超过技术特征表中“上升时间”下显示的值，则解冻的食物必须快速食用或立即煮熟，然后再冷冻（煮熟后）。

解冻

深度冷冻的冷冻食品在使用之前，可以在冷藏室或室温下解冻，具体取决于可用于此操作的时间。小块食品若直接在冷冻的情况下从冷冻柜拿出烹煮，在这种情况下，烹饪需要更长的时间。

日常使用 日常使用

提示和技巧

冻结的提示

为了帮助您充分利用冻结过程，这里有一些重要的提示。
1）额定板上规定了24小时内可冷冻的最大食物量。
2）冷冻过程需要24小时，在此期间，不应再添加需要冷冻的食物。
3）仅冻结高品质，新鲜，彻底清洗的食品。
4）分小部分准备食物，以使其能够快速，完全地冷冻，并随后可以仅解冻所需量的食物。
5）用铝箔或聚乙烯包裹食物，并确保包装密封。
6）请勿让新鲜，未冷冻的食物接触已冷冻的食物，从而避免后者的温度上升。
7）精益食品比脂肪食品储存得更好并且保存时间更长，而盐会缩短食品的储存寿命。
8) 如冰块从冷藏间取出后立即食用，可能会导致皮肤冻伤。
9）建议在每个包装上显示冷冻日期，以使从冷冻柜中取出。

储存冷冻食品的提示

要获得此电器的最佳性能，您应该：

• 确保零售商妥善贮存商业冷藏食物。
• 确保在最短的时间内将冷冻食品从食品店转移到冷冻室。
• 不应经常开门，或让门长时间打开。
• 解冻后，食物会迅速变坏，不能再冷藏。
• 不要超过食品制造商指定的储存期限。

冷冻柜解冻

在冷冻柜使用一段时间后将逐渐被冰霜覆盖。这必须进行彻底解冻的动作。
切勿使用锋利的金属工具在冷凝器上除去冰霜，这将对冷凝器造成损坏。
但是，当冷冻柜储存内的冰霜变得非常厚时，应该进行以下完整的解冻操作：
a) 拨下电源插头。从冷冻柜内部取出排水塞。除冰霜通常需要几个小时。要更快地
除冰霜，请保持冷冻柜门打开。
b) 请在排水塞下方放置一个托盘，拉出排水塞。
c) 将排水塞旋转180度，这将使水流到托盘中。完成后，将排水塞放回，将排水塞重

新插入冷冻室的内部。

注：监测排水管下的容器，以避免溢出。

d) 擦拭冷冻柜内部并更换电源插座中的电源插头。
e) 将温度控制重置为所需设置。

首先，松开灯罩上的螺丝
- 其次，松开固定在灯泡电气部件的螺丝。
第三，检查电子零件的电线端子和门灯接触线的端子是否松动。如有松动，请修好。然后，检查指示灯是否亮起。如果灯亮着，请安装灯罩，如果没有，请进一步检查电子部件是否完好无损。如有必要，请更换电子部件以检查灯是否开启。如果灯仍然无法正常工作，请与售后服务援助的工作人员联系。
- Led灯安装的步骤

将电子部件的电缆端子和接触线固定在门衬里中。在门衬里安装LED电子部件并用螺丝固定，在灯座上安装灯罩并固定完成所有过程。

疑难解答

注意！在排除故障之前，请断开电源。只有合格的合格电工才能进行本手册之外的故障排除。

重要！在正常使用过程中有一些声音（压缩机，制冷剂循环）。

问题	可能的原因 解决方案
冷冻柜无法操作 电源	插头未插入或松动 插入主插头
	保险丝熔断或有缺陷 检查保险丝,必要时更换
	插座有缺陷 电源故障应由电工修理。
冷冻柜过多结冰 温度	设置过冷或设备运行在最大设置 定期将温度暂时调温。
食物不够冷冻 温度调节不正确 请查看初始温度设置部分:
		门打开了很长一段时间 在需要时才将门打开
		在过去的24小时内,大量温热的食物被放置在冷冻柜里
		设备靠近热源。
门密封件上严重积聚冰箱	门密封不严 小心地用吹风机(冷风温度)在门密封的泄漏部分吹温暖,在同一时间用手调整门密封,使得它在正确的位置。
不寻常的噪音	该设备接触墙壁或其他物体。 稍微移动设备
	冷冻柜后背的组件,例如管道,接触到冷冻柜的另一部分或墙壁。	必要的时候,小心地把零件弄弯。
