B760A-Silver - 墙壁插座 BIOSTAR - 免费用户手册

产品类型	主板
品牌	映泰
型号	B760A-Silver
尺寸规格	ATX
尺寸（宽 x 深）	305 毫米 x 244 毫米
重量	约 0.8 千克
CPU 插槽	LGA1700
支持的 CPU 系列	英特尔第13/12代酷睿、奔腾、赛扬
内存类型	DDR5
最大内存容量	192 GB（4 x 48 GB）
扩展插槽	2 个 PCIe 5.0 x16，1 个 PCIe 4.0 x1
存储接口	4 个 SATA III，2 个 M.2（Key M）
USB 接口	4 个 USB 3.2 Gen2，2 个 USB 3.2 Gen1，4 个 USB 2.0
视频输出	1 个 HDMI 2.1，1 个 DisplayPort 1.4
音频	7.1 声道高清音频
有线网卡	1 个 Realtek 2.5GbE
电源接口	24 针 ATX，8 针 CPU
支持操作系统	Windows 10/11 64 位
清洁与维护	使用压缩空气除尘；避免液体清洁剂
安全注意事项	遵守防静电措施；安装前断开电源
备件与可维修性	联系映泰支持获取替换零件
保修	3 年有限保修

常见问题 - B760A-Silver BIOSTAR

Biostar B760A-Silver 主板兼容哪些 CPU？

Biostar B760A-Silver 支持英特尔第13代和第12代酷睿处理器，以及奔腾和赛扬 CPU，使用 LGA1700 插槽。请确保 BIOS 已更新以获得最佳兼容性。

B760A-Silver 支持哪种类型的内存？

此主板支持 DDR5 内存模块。它有四个 DIMM 插槽，可容纳高达 192 GB 的内存（4 x 48 GB），速度高达 6400 MHz（OC）。

如何更新 B760A-Silver 的 BIOS？

您可以使用映泰的 BIOS 更新工具更新 BIOS。从映泰支持网站下载最新的 BIOS 文件，保存到 USB 驱动器，然后使用内置的 BIOS 刷写工具或基于 Windows 的更新工具。

B760A-Silver 有集成 Wi-Fi 吗？

标准版 B760A-Silver 不包含内置 Wi-Fi。但它有一个用于 Wi-Fi 模块（Key E）的 M.2 插槽，如果您想添加无线连接的话。

B760A-Silver 有哪些存储选项？

主板提供四个 SATA III 端口（6 Gbps）和两个 M.2 插槽（Key M）用于 NVMe SSD。一个 M.2 插槽支持 PCIe 5.0，另一个支持 PCIe 4.0。

我能在 B760A-Silver 上使用集成显卡吗？

是的，如果您使用带有集成显卡的 CPU（例如英特尔非 F 型号），则可以使用主板后部 I/O 上的 HDMI 2.1 或 DisplayPort 1.4 输出。

如何将主板安装到机箱中？

将主板放在 ATX 兼容机箱的支柱上。将 I/O 挡板与机箱后部对齐，用螺丝固定，连接电源（24 针和 8 针），并连接机箱前面板排线。

如果系统无法启动，该怎么办？

检查所有电源连接，确保内存完全插入，并确认 CPU 安装正确。通过卸下电池或使用跳线清除 CMOS。如果问题仍然存在，请参阅手册的故障排除部分。

如何在不损坏主板的情况下清洁它？

使用一罐压缩空气吹走表面、插槽和散热片上的灰尘。避免使用任何液体清洁剂。对于顽固污渍，可以使用软刷。清洁前务必拔掉电源。

在哪里可以找到 B760A-Silver 的驱动程序和手册？

访问映泰官方网站（www.biostar.com.tw），导航到 B760A-Silver 的支持部分。您可以下载驱动程序、BIOS 更新和 PDF 格式的用户手册。

用户手册 B760A-Silver BIOSTAR

本裝置經測試，證實依據 FCC 規範第 15 篇規定，符合 Class B 數位裝置的限制。這些限制意旨在提供合理的保護以防範有害的干擾。本設備會產生、使用並發出無線射頻能量，如未依指示進行安裝與使用，可能會對無線電通訊造成有害的干擾。然而，無法保證在任一特定安裝情況下不會產生任何干擾。如果本設備確實對無線電或電視收訊造成有害的干擾（可透過開啟和關閉設備電源的方式確定），則我們鼓勵使用者嘗試下列其中一項或多項方式來改善干擾情況：

• 重新調整接收天線的方向或位置。
• 增加設備與接收器之間的間隔距離。
• 將設備連接至與接收器所接電路不同的電源插座。
• 諮詢經銷商或有經驗的無線電 / 電視技術人員以尋求協助。

本用户手册内容的變更，恕不另行通知，製造商保留變更的權利。

本用户手册的所有內容若有任何錯誤，製造商沒有義務為其承担任何責任。所有商標和產品名稱均有其各自所有權。

未經過書面許可，不得以任何形式（部分或全部）複製此手冊資料。

免責說明

本手冊內容為 BIOSTAR® 智慧財產權，版權歸 BIOSTAR® 所有。我們本著對用戶負責的態度，精心地編寫該手冊，但不保證本手冊的內容完全準確無誤。BIOSTAR® 有權利在不知會用戶的前提下對產品不斷地進行改良、升級及對手冊內容進行修正，實際狀況請以產品實物為準。本手冊為純技術文檔，無任何暗示及影射第三方之內容，且不承擔排版錯誤導致的用戶理解歧義混淆。本手冊中所涉及的第三方註冊商標所有權歸其製造商或品牌所有人。

CE 符合性簡短聲明

我們聲明此產品符合現行標準，並滿足 2004/108/CE，

2006/95/CE 和 1999/05/CE 指令規定的所有基本要求。

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI、HDMI高畫質多媒體介面及HDMI標誌為HDMI Licensing Administrator, Inc.

在美國及其他國家的商標或註冊商標。

防靜電操作規則

靜電可能嚴重損壞您的設備，在處理主板以及其它的系統設備的時候要特別注意，避免和主板上的系統零件的不必要接觸，保持在抗靜電的環境下工作，避免靜電放電可能對主板造成損壞，當在您的機箱中插入或者移除設備時，請確保電源處於關閉狀態，廠商對於不遵照本操作規則或者不遵守安全規範而對主板造成的損壞概不負責。

警告

主板易受靜電損壞

請遵守操作規則

目錄

第一章：主板介绍 4

1.1 前言 .... 4
1.2 包装配件 4
1.3 主板特性.... 5
1.4 後側面板介面 ..... 7
1.5 主板結構圖 8

第二章：硬體安裝 10

2.1 中央處理器 (CPU)....10
2.2 散熱片 12
2.3 風扇接頭.....13
2.4 系統記憶體 14
2.5 擴充插槽....16

PCIEX16_1: PCI-Express Gen5 x16 插槽 (x16 模式) 16

2.6 跳線設定....20
2.7 接頭和插槽 21
2.8 LED 燈.... 29

第三章：UEFI BIOS 和軟體....30

3.1 UEFI BIOS 設定....30
3.2 更新 BIOS 30
3.3 主板更新 BIOS.... 30
3.4 軟體 35

第四章：幫助訊息 45

4.1 驅動程式安裝注意事項.... 45
4.2 AMI BIOS 提示音代碼 46
4.3 AMI BIOS 開機自檢代碼 46
4.4 問題解答....48
4.5 RAID 功能 49

附錄：產品中有毒有害物質或元素的名稱及含量 51

第一章: 主板介绍

1.1 前言

感謝您選購我們的產品，在開始安裝主板前，請仔細閱讀以下安全指導說明：

• 選擇清潔穩定的工作環境。
• 操作前請確保電腦關閉電源。
• 從抗靜電袋取出主板之前，先使用靜電消除器或防靜電手環去除靜電以確保安全。
• 避免觸摸主板上的零件，手持電路板的邊緣，請勿折彎或按壓電路板。
• 安裝之後，確認沒有任何小零件置於機箱中，一些小的零件可能會引起電流短路並可能損壞設備。
• 確保電腦遠離危險區域，如：高溫、潮濕、靠近水源的地方。須確保電腦遠離危險。
• 電腦的工作溫度應保持在 0-45°C之間。
• 為避免受傷，請注意以下幾點：主板或連接器上尖銳的針腳機箱上的粗糙邊緣和尖角損壞的電纜可能引起短路

1.2 包装配件

》此清單可能因銷售區域或主板型號不同而有差異，相關標準配備詳情請咨詢當地經銷商。

1.3 主板特性

規格
CPU支援	第12/13/14代LGA1700架構,支援Intel®CoreTMi9/i7/i5/i3處理器和Intel®Pentium®處理器/Intel®Celeron®處理器*請瀏覽映泰網站www.biostar.com.tw獲得CPU的支援列表
晶片組	Z790A-SILVERIntel®Z790	B760A-SILVERIntel®B760
記憶體	支援雙通道DDR5-6400+(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/48004x DDR5 DIMM插槽,支援最高容量為192GB每根DIMM支援non-ECC 8/16/24/32/48 GB DDR5記憶體模組支援Intel®Extreme Memory Profile(XMP)記憶體技術*請瀏覽映泰網站www.biostar.com.tw獲得記憶體的支援列表
儲存	Z790A-SILVER--總量共支援3x M.2插槽和6x SATA III(6Gb/s)接頭Intel 12th/13th/14th處理器1x M.2 (M Key)插槽(M2M_CPU1):支援M.2 Type 2280 SSD模組支援PCIe 4.0 x4 (64Gb/s)/ - NVMe SSDIntel Z790 晶片組1x M.2 (M Key)插槽(M2M_SB1):支援M.2 Type 2280 SSD模組支援PCIe 4.0 x4 (64Gb/s) - NVMe SSD1x M.2 (M Key)插槽(M2_SB2):支援M.2 Type 2242/2260/2280/22110 SSD模組支援PCIe 4.0 x4 (64Gb/s) - NVMe/AHCI SSD & SATAIII(6Gb/s)SSD6x SATA III接頭(6Gb/s):支援AHCI, RAID 0·1,5,10 & Intel®快速儲存技術	B760A-SILVER--總量共支援3x M.2插槽和4x SATA III(6Gb/s)接頭Intel 12th/13th/14th處理器1x M.2 (M Key)插槽(M2M_CPU1):支援M.2 Type 2280 SSD模組支援PCIe 4.0 x4 (64Gb/s)/ - NVMe SSDIntel B760 晶片組1x M.2 (M Key)插槽(M2M_SB1):支援M.2 Type 2280 SSD模組支援PCIe 4.0 x4 (64Gb/s) - NVMe SSD1x M.2 (M Key)插槽(M2_SB2):支援M.2 Type 2242/2260/2280/22110 SSD模組支持PCIe 4.0 x4 (64Gb/s) - NVMe/AHCI SSD & SATAIII(6Gb/s)SSD4x SATA III接頭(6Gb/s):支援AHCI, RAID 0·1,5,10 & Intel®快速儲存技術
	*當在M.2插槽(M2M_SB1)上使用PCI-E模塊時,PCI-E插槽(PCIEx16_2)將被禁用。*規格因CPU類型而異。
RAID	Z790A-SILVER支援RAID 0,1,5,10 for SATA storage devices支援RAID 0,1,5 for M.2 NVMe storage devices	B760A-SILVER支援RAID 0,1,5,10 for SATA storage devices
網路	Realtek RTL8125B10/100/1000/2500 Mb/s半/全雙功能,自動協商模式
音效	ALC12207.1聲道,支援高解析音效輸出,Hi-Fi(前置)
USB	2x USB 3.2(Gen2)Type-C連接埠(後側面板1個連接埠,內建接頭支援1個連接埠)5x USB 3.2(Gen2)連接埠(後側面板5個連接埠)2x USB 3.2(Gen1)連接埠(內建接頭支援2個連接埠)6x USB 2.0連接埠(後側面板2個連接埠,內建接頭支援4個連接埠)
擴充插槽	Z790A-SILVERIntel 12th/13th/14th 處理器1x PCIe 5.0 x16 插槽 (x16 模式)1x PCIe 4.0 x16 插槽 (x4 模式)Intel Z790 晶片組2x PCIe 3.0 x1 插槽* 規格因 CPU 類型而異。	B760A-SILVERIntel 12th/13th/14th 處理器1x PCIe 5.0 x16 插槽 (x16 模式)Intel B760 晶片組1x PCIe 4.0 x16 插槽 (x4 模式)2x PCIe 3.0 x1 插槽* 規格因 CPU 類型而異。
後側面板接頭	2x WIFI 天線接頭1x HDMI 連接埠 (HDMI2.1)1x DP 連接埠 (DP1.2)1x USB3.2 (Gen2)Type-C 連接埠5x USB3.2 (Gen2) 連接埠2x USB 2.0 連接埠1x LAN 連接埠3x 音效接孔
內建接頭連接埠	Z790A-SILVER6x SATA III 接頭 (6Gb/s)	B760A-SILVER4x SATA III 接頭 (6Gb/s)
	1x M.2 (E Key) 插槽: 2230 尺寸,支援 Wi-Fi/ Bluetooth/ Intel® CNVi2x USB2.0 連接埠(每個接頭支援2個USB2.0 連接埠)1x USB3.2(Gen1) 連接埠(每個接頭支援2個USB3.2(Gen1) 連接埠)1x USB3.2(Gen2)Type-C連接埠1x 電源插槽 (4-pin)1x 電源插槽 (8-pin)1x 電源插槽 (24-pin)1x CPU 風扇接頭1x CPU 水冷接頭 (CPU_OPT)4x 系統風扇接頭1x 前置面板接頭1x 前置音效接頭1x 內部立體聲揚聲器接頭1x 清除 CMOS 組態資料接頭1x 序列埠接頭1x TPM 接頭1x Thunderbolt 接頭2x LED 接頭 (5V)1x LED 接頭 (12V)1x SMART BIOS UPDATE 按鈕1x SMART BIOS USB 連接埠* 不提供 M.2 (E Key) Wi-Fi 卡
主板尺寸 ATX 型式規格 · 305 mm x 244 mm
操作系統支援	Windows 10(64bit) / Windows 11(64bit)* 如有增加或減少任何 OS 支援,Biostar 保留不預先通知的權利。

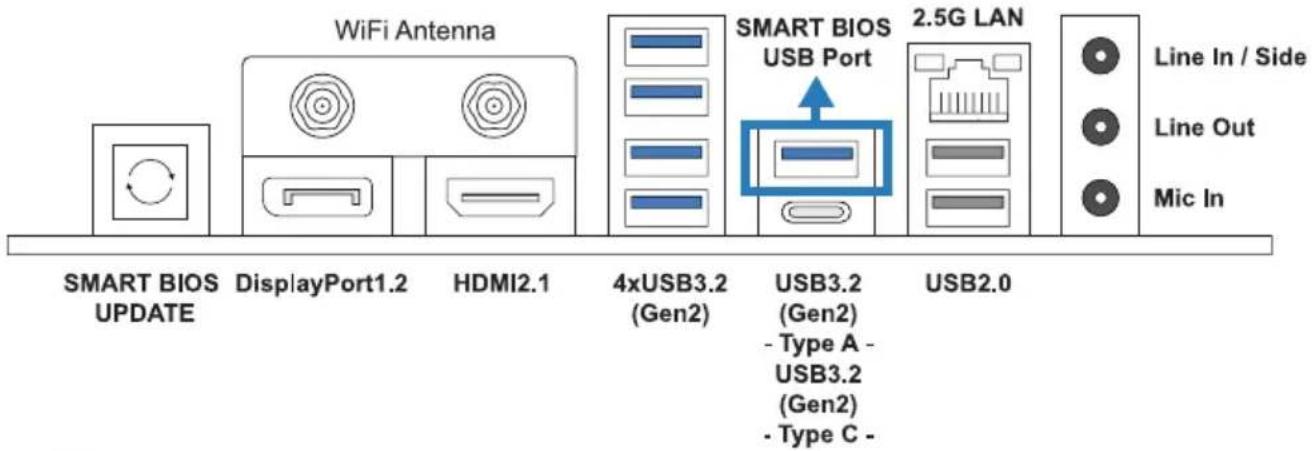

1.4 後側面板介面

》僅 Intel 集成顯卡處理器支援 HDMI/DP 連接埠。
》最大解析度：

HDMI: 4096 x 2160 @60Hz，符合 HDMI 2.1 規範；4096 x 2160 @30Hz，符合 HDMI 1.4 規範

DP: 4096x2160 60Hz, 符合 DP 1.2 規範

》主板可同時支援2種顯示連接埠輸出。顯示輸出的配置可以在英特爾圖形驅動程式工具中進行選擇。
» 當使用前置 HD 音效插孔並插入耳機 / 麥克風時，後置聲音將自動禁用。
» WiFi 天線可提供您連接到 E Key 模組並使用 WiFi 和藍牙功能。

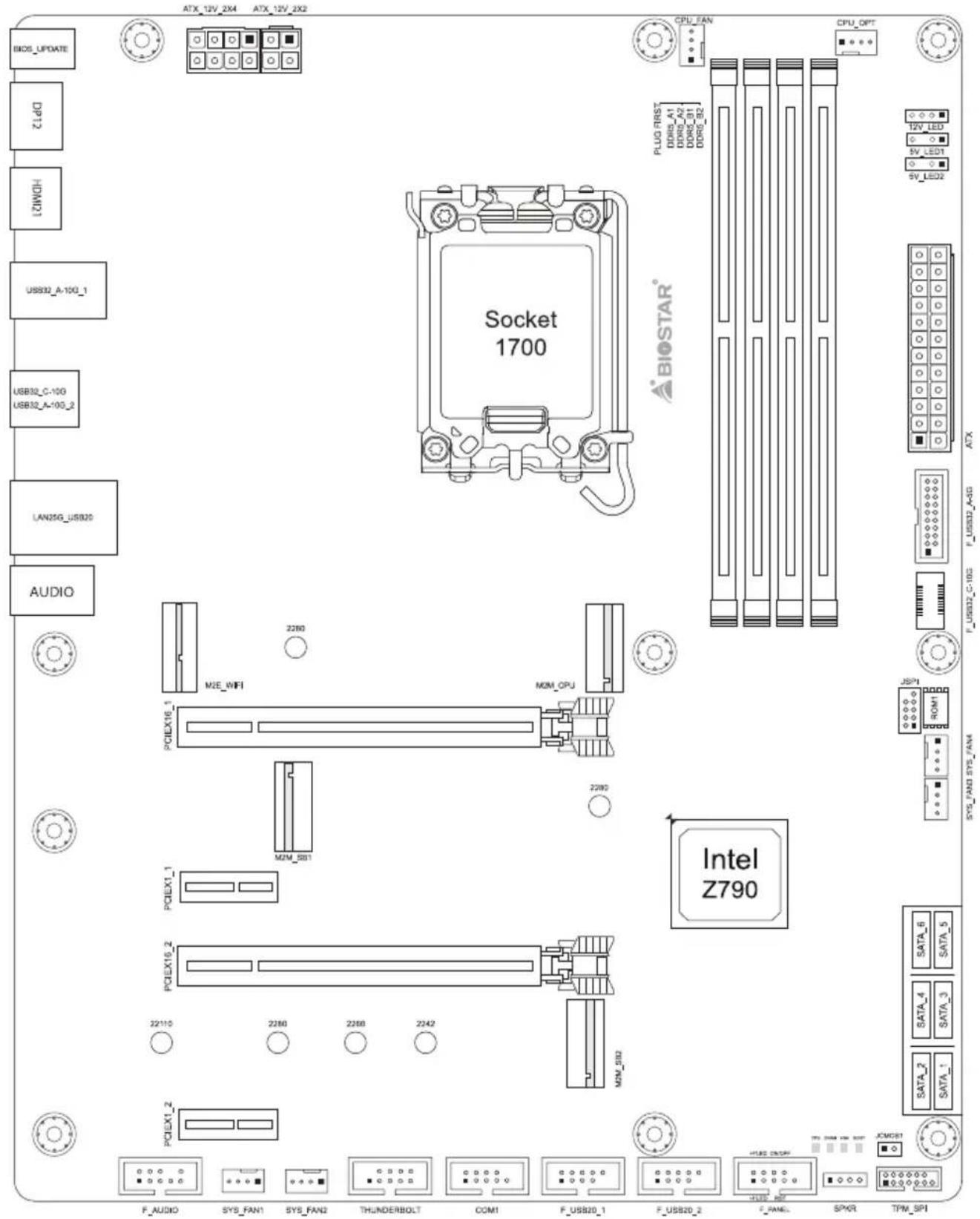

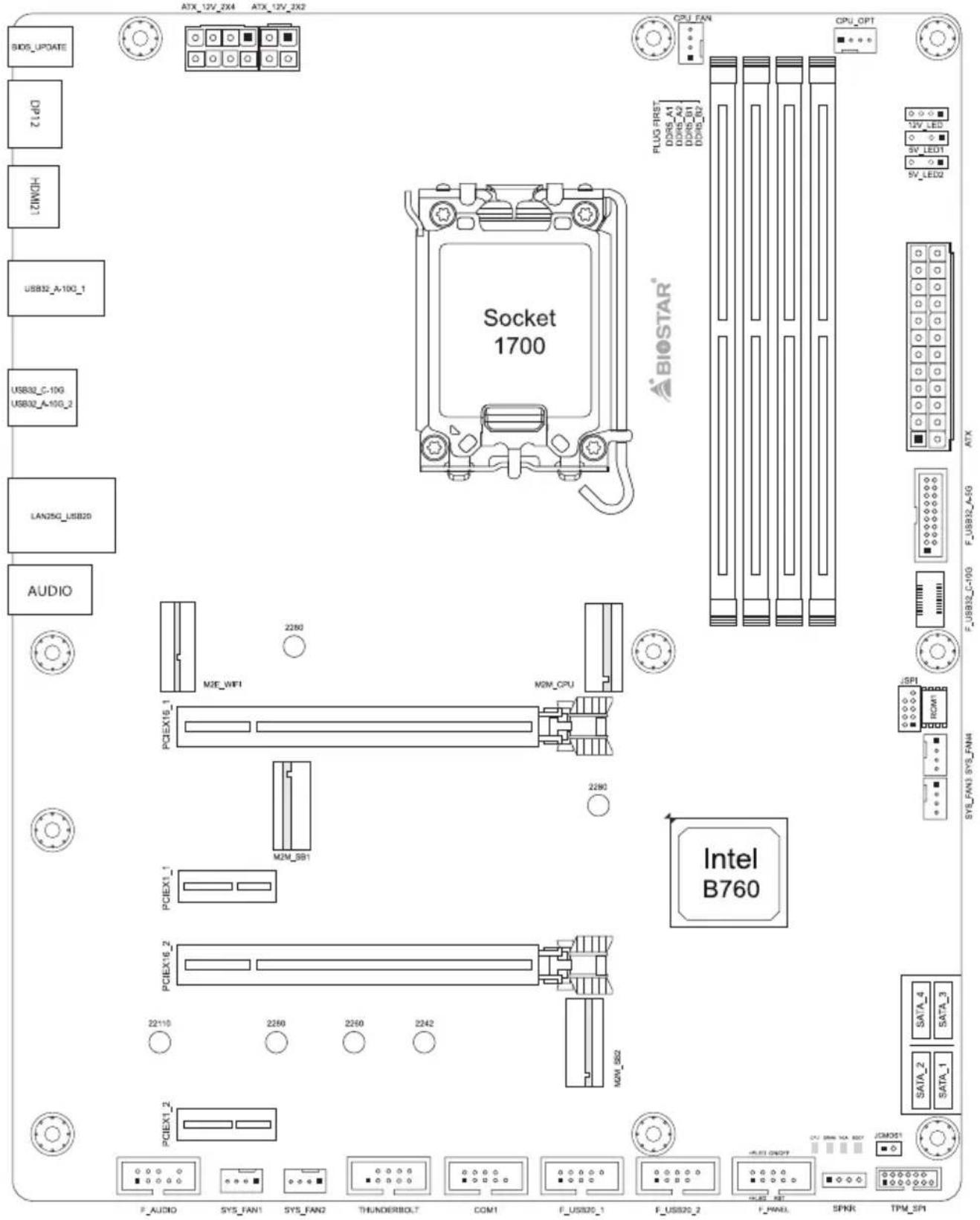

1.5 主板結構圖

Z790A-SILVER

注意
》■標示為針腳1

Z790A-SILVER

第二章: 硬體安裝

2.1 中央處理器 (CPU)

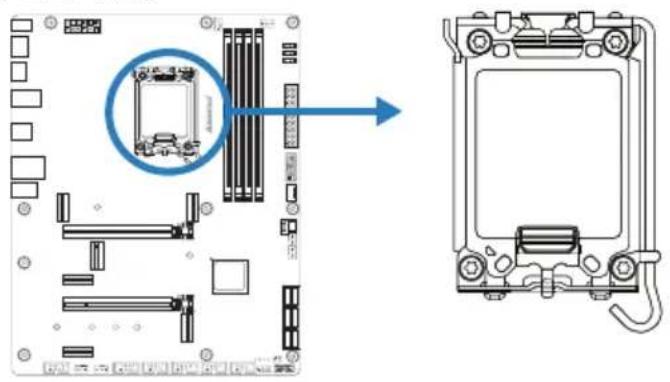

步驟 1: 找到主板上的 CPU 插槽。

» 安裝前請取掉針腳保護蓋，並妥善保管以備使用。移開 CPU 後，請蓋上保護蓋以確保針腳不會被損壞。
》主板可能配有兩種不同的針腳保護蓋，請參照以下指示取掉保護蓋。

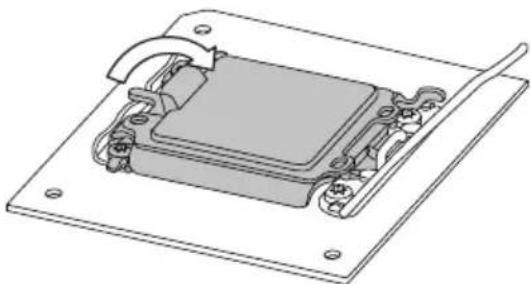

步驟 2: 將 ILM 拉桿向上抬起並將 CPU 保護蓋掀起。

步驟 3: 將處理器對準插槽上相對應位置。

步驟 4: 將 CPU 保護蓋蓋上。

» 請確保安裝為 LGA1700 插座設計的 CPU。
》CPU 必須按正確的方向放入，請勿強行將 CPU 放進插槽以免造成 CPU 損壞。

2.2 散熱片

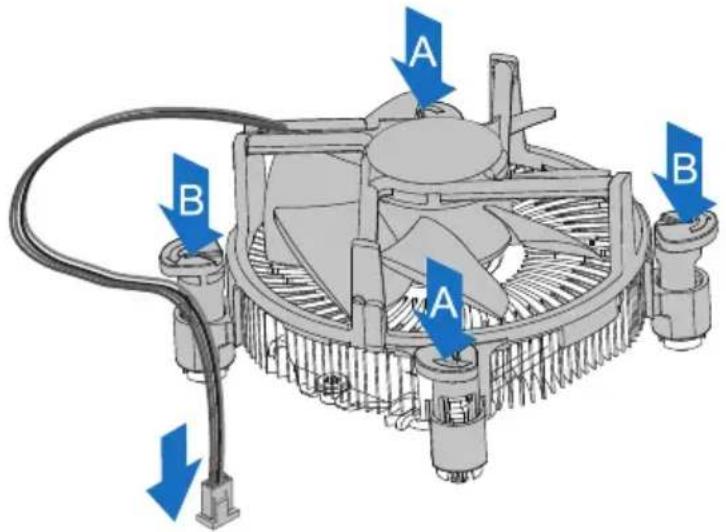

步驟 1: 請將 CPU 風扇零件置於 CPU 頂部，確保四個固定件對齊主板上的插孔，調整其方位，使風扇電線與 CPU 風扇接孔間距最近。確保固定件與插槽垂直指向散熱片。

步驟 2: 依序把對角 2 個固定件同時向下按壓，以固定風扇，完成 CPU 安裝。

注意

》如有必要，在安裝散熱風扇前請先塗抹散熱膏於 CPU 表面。
» 請務必連接 CPU 風扇接孔。
》請參照 CPU 散熱片的使用安裝手冊獲得正確的安裝訊息。

2.3 風扇接頭

此風扇接頭支援電腦上設置的冷卻風扇，風扇電纜和連接器可能因風扇製造商而有差異。

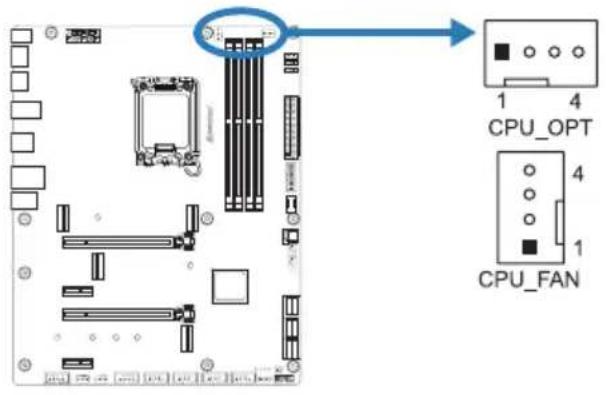

CPU_FAN/ CPU_OPT: CPU 風扇接頭

» CPU_FAN, CPU_OPT, SYS_FAN1/2/3/4 支援 4 個針腳和 3 針腳接頭；接線時請注意紅線是正級需接到第二個針腳，黑線接地需接到接地針腳。
» CPU 風扇接頭 (CPU_OPT)：支援水冷風扇和 CPU 風扇。

2.4 系統記憶體

DDR5 記憶體模組

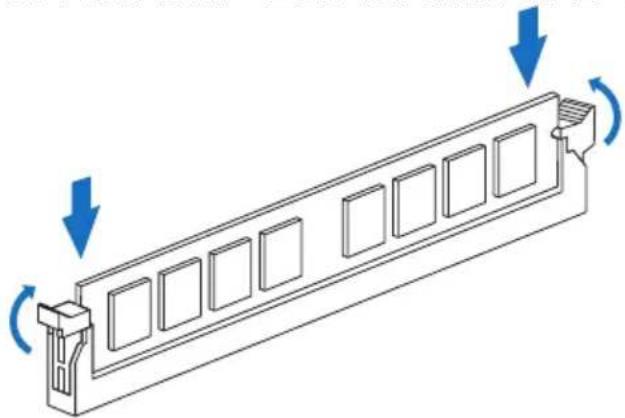

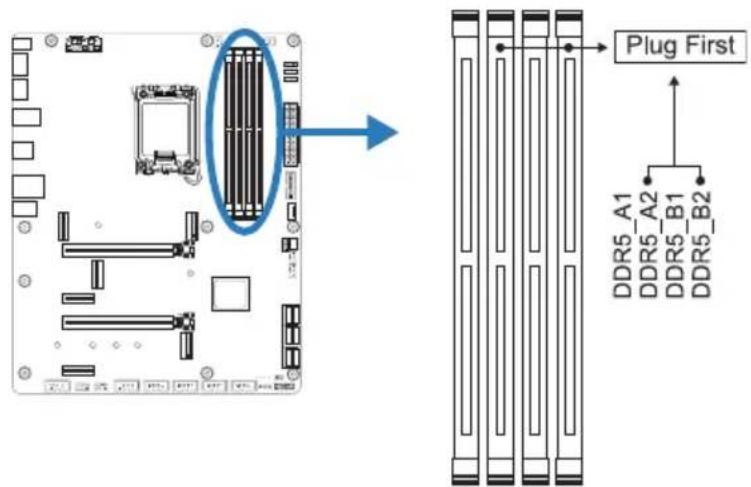

步驟 1: 向外按壓固定夾以解鎖 DIMM 插槽。對準插槽上的 DIMM，以使 DIMM 上的槽口與插槽上的缺口符合。

步驟 2: 垂直將 DIMM 牢固地插入插槽，直到固定夾扣跳回原位，並且 DIMM 正確就位。

》如果 DIMM 未順利插入，請勿強行插入按壓安裝。請將其完全拉出後重試。

記憶體容量

DIMM 插槽位置 DDR5 模組 總記憶用量
DDR5_A1 8GB/16GB	/24GB/32GB/48GB
DDR5_A2 8GB/16GB	/24GB/32GB/48GB
DDR5_B1 8GB/16GB	/24GB/32GB/48GB
DDR5_B2 8GB/16GB	/24GB/32GB/48GB

雙通道記憶安裝

為啟動主板雙通道功能，使用記憶體模組必須符合以下要求：成對安裝相同密度的記憶體模組。如下表所示

(“O”表示記憶體已安裝，“X”表示記憶體未安裝。)

注意

》當安裝多個記憶模組時，我們建議使用相同品牌和容量的記憶體於主板上。

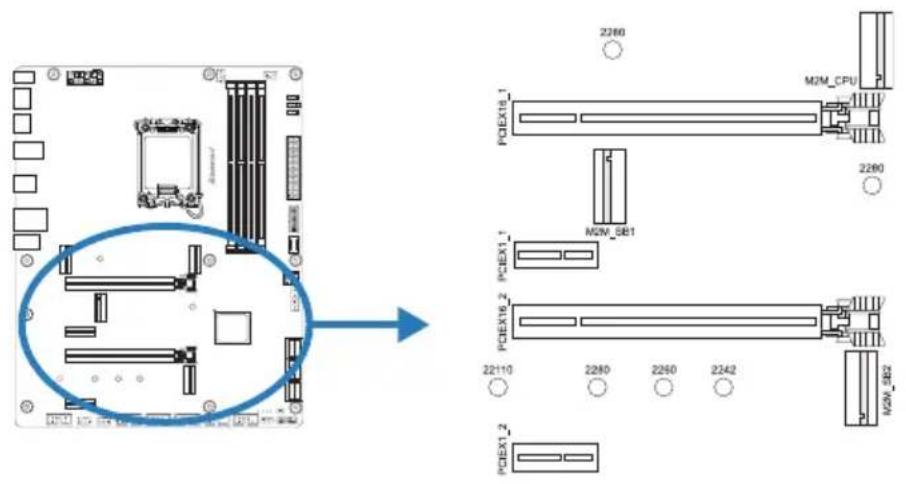

2.5 擴充插槽

• 符合 PCI-Express 5.0 規範。
• 最大帶寬總計為 128GB/s。

PCIEX16_2: PCI-Express Gen4 x16 插槽 (x4 模式)

• 符合 PCI-Express 4.0 規範。
• 最大帶寬總計為 16GB/s。

• 符合 PCI-Express 3.0 規範。
• 最大帶寬總計為 2GB/s。

M2M_CPU: M.2 (M Key) 插槽

• M.2 插槽支援 2280 類型 SSD 模組，安裝 M.2 模組前請將六角柱放到正確的位置。
• 支援 M.2 PCI Express。

M2M_SB1: M.2 (M Key) 插槽

- M.2 插槽支援 2280 類型 SSD 模組，安裝 M.2 模組前請將六角柱放到正確的位置。

M2_SB2: M.2 (M Key) 插槽

• M.2 插槽支援 2242/2260/2280/22110 類型 SSD 模組，安裝 M.2 模組前請將六角柱放到正確的位置。
• 支援 M.2 PCI Express Gen4 x4 模組 (64Gb/s) - NVMe/ AHCI SSD, and M.2 SATAIII(6Gb/s) Module。

注意

》在 M.2 插槽（M2M_SB1）上使用 PCIe 模塊時，PCIe 插槽（PCIEx16_2）將被禁用。

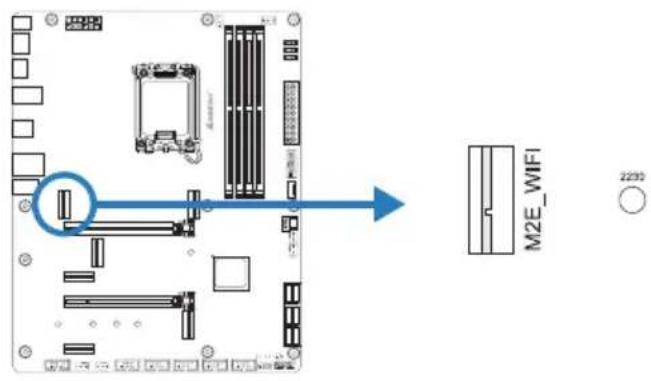

M2E\_WIFI: M.2 (E Key) 插槽 (不提供 M.2 (E Key) Wi-Fi 卡)

• 支援 M.2 插槽 2230 尺寸模組。
• 支援 WiFi、Bluetooth 和 Intel® CNVi。

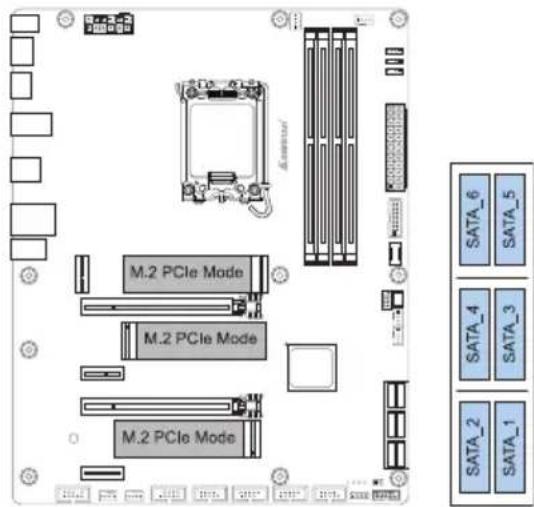

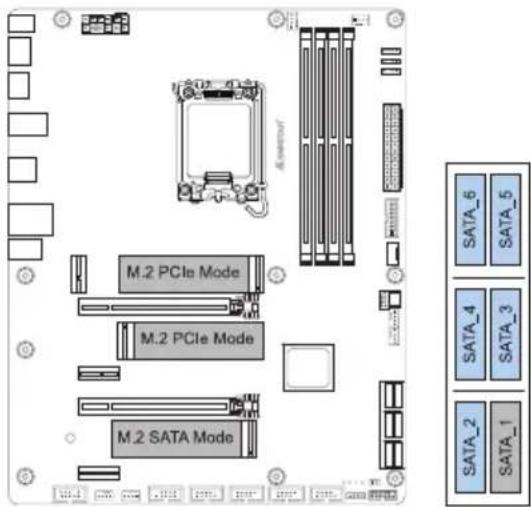

M.2 插槽通道組合表：

當 M.2 插槽安裝有 PCIe 或 SATA SSD 模式介面時，SATA 連接器的使用狀態。

(O表示啟用SATA端口，X表示禁用SATA端口。)

Z790A-SILVER

3x M.2 PCIe SSD Slot -- 6x SATA HDDs

1x M.2 SATA SSD Slot + 2x M.2 PCIe SSD Slot -- 5x SATA HDDs

» 當 SATA 模式佔用 M.2(M2M_SB2) 插槽時，SATA_1 連接器將被禁用。

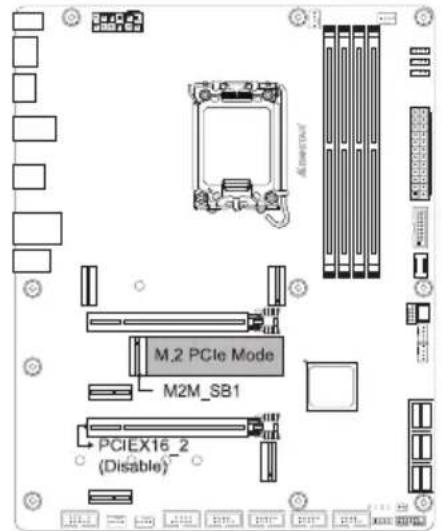

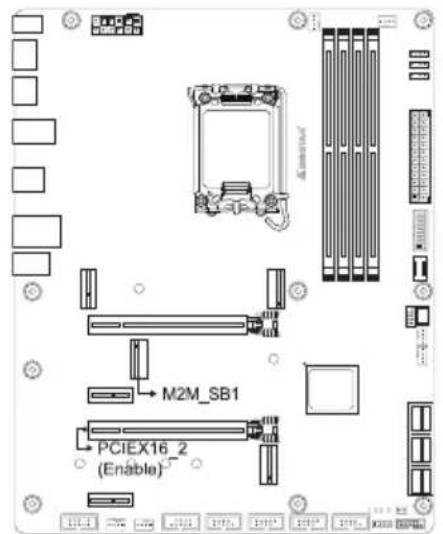

在 M.2 插槽 (M2M_SB1) 上使用 PCIe 模塊時，PCIe 插槽 (PCIEx16_2) 將被禁用。（√ 表示 M2M_SB1 連接器正在使用，— 表示 M2M_SB1 連接器為空。）

M2M_SB1	PCIEX16_2
√	Disable
—	Enable

2.6 跳線設定

下圖顯示為如何安裝跳線。當跳帽放置在針腳上時，跳線為關閉 (close) 狀態。若跳帽未放置在針腳上時，則跳線為打開 (open) 狀態。下圖顯示如何設置跳線。

針腳 打開 針腳 關閉 針腳 1-2 關閉

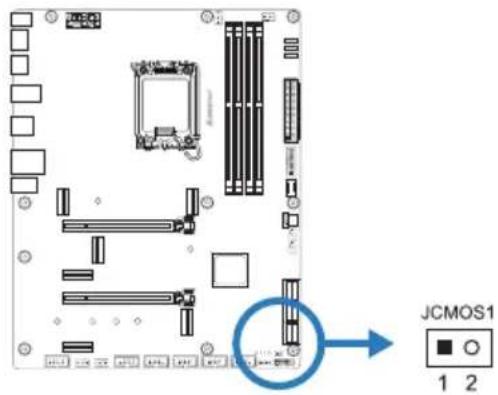

JCMOS1: 清空 CMOS 跳線

用戶可清空 CMOS 數據並恢復 BIOS 安全設定，請依照以下步驟操作以免造成主板損壞。

針腳 1-2 打開：一般操作（預設）

針腳 1-2 短路：清空 CMOS 數據

清空 CMOS 數據過程：

1. 關閉 AC 電源。
2. 將跳線設置成 1-2 接腳短路，建議可以使用一個金屬物體如螺絲起子同時觸碰 1-2 針腳。
3. 等待 5 秒鐘。
4. 清空 CMOS 數據後，請確認跳線設定為 1-2 針腳打開。
5. 打開 AC 電源。
6. 開機後按下 鍵進入 BIOS 設定。

2.7 接頭和插槽

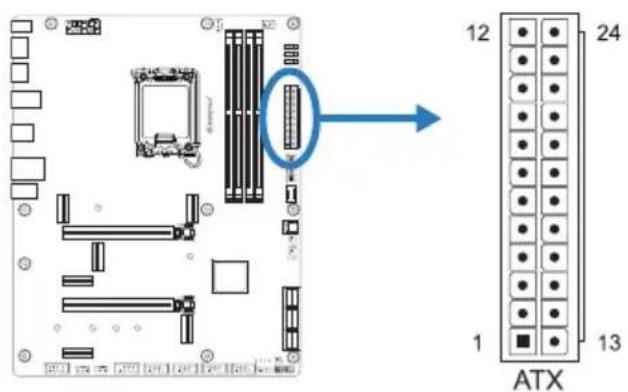

ATX: ATX 電源插槽

為了更好的相容性，我們建議使用標準的 ATX24-pin 電源供應此插槽的電源。

針定義針定義
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15接地3接地
16 PS_ON 4 +5V
17接地5接地
18接地6 +5V
19接地7接地
20 NC 8 PW_OK
21 +5V 9 噚醒電壓	+5V
22 +5V 10 +12V
23 +5V 11 +12V
24接地12 +3.3V

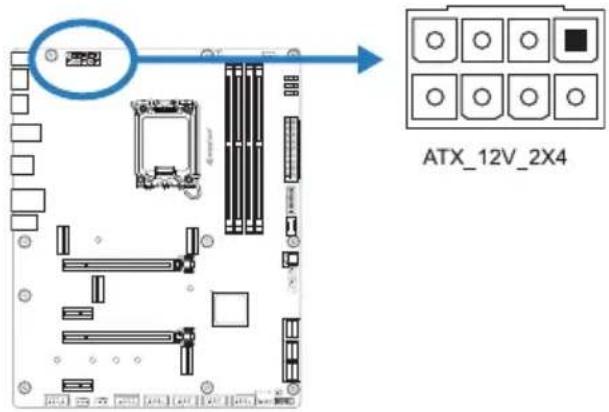

ATX\_12V\_2X4: ATX 電源插槽

此插槽為 CPU 電路提供 +12V 電壓。若 CPU 電源插頭為 4 針腳，請將其插入 ATX_12V_2X4 的 1-2-5-6 針腳。

針	定義
1+12V
2+12V
3+12V
4+12V
5	接地
6	接地
7接地
8	接地

此插槽為 CPU 電路提供 +12V 電壓。

針	定義
1+12V
2+12V
3	接地
4	接地

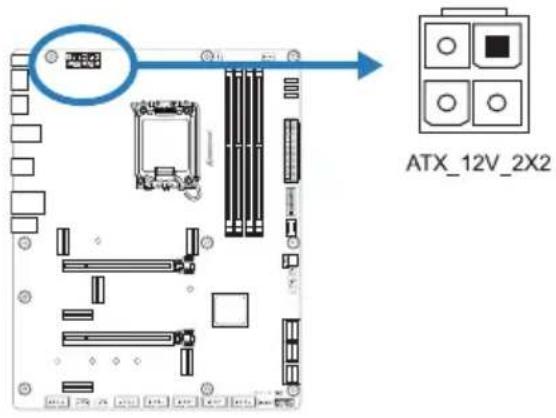

注意

》開機前，請確保 ATX、ATX_12V_2X4 和 ATX_12V_2X2 插槽都已插上電源。
》電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議您使用具有更高功率輸出的電源供應器。

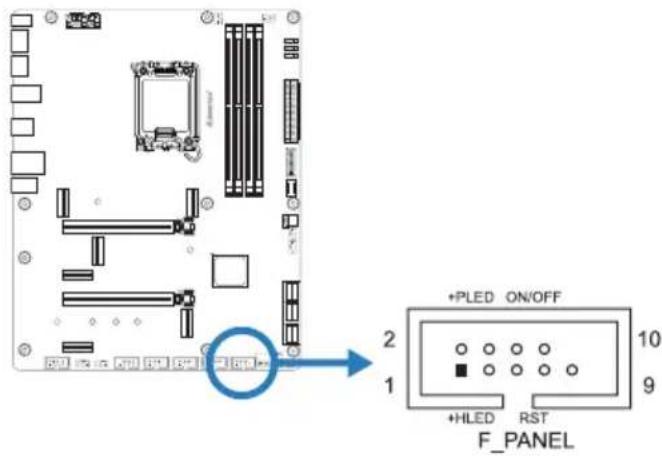

F PANEL1: 前置面板接頭

此 10 針腳接頭包含開機，重新啟動，硬碟指示燈和電源指示燈。

針定義功能針定義功能
1H	DD LED(+)	硬碟指	2 Power LED (+)		電源指 示燈
3H	DD LED(-) 4 P	示燈LED (-)
5	接地	重啓 按鈕 8	6 電源按鈕		開機 按鈕
7重	啓		接地
9	NC	NC	10	Key	Key

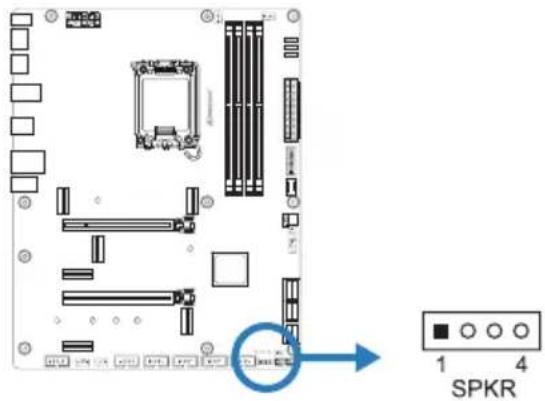

SPKR: 揚聲器接頭

此 4 針腳接頭提供您連接揚聲器。

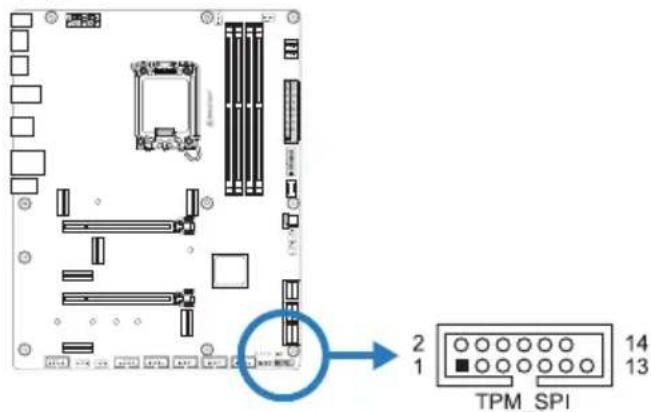

TPM\_SPI: TPM 安全模組接頭

此接頭可連接可信任安全平台模組系統，可用來儲存金鑰、認證與資料，並增加網路安全性。

針定義針定義
1+3.3V 2 SPI_PIRQ
3 TPM_RST# 4 TPM_CS
5 N/A 6 N/A
7+3.3V 8 GND
9 N/A 10 SPI_CLK
11 SPI_MISO 12 SPI_MOSI
13 N/A 14 KEY

Z790A-SILVER

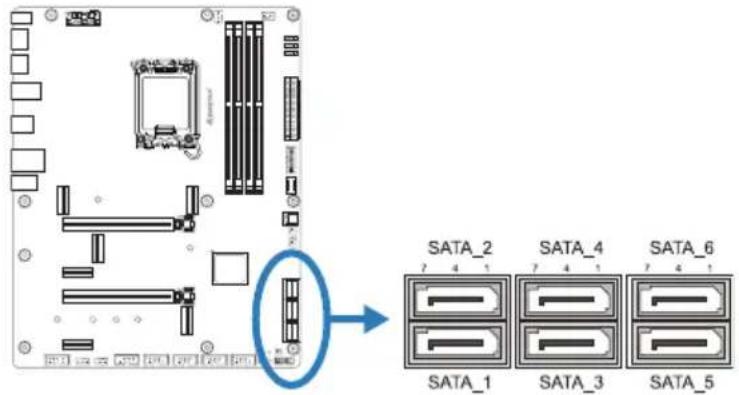

SATA_1/ SATA_2/ SATA_3/ SATA_4/ SATA_5/ SATA_6: Serial ATA 接頭

此接頭通過 SATA 數據線連接 SATA 硬碟。

針	定義
1	接地
2 TX+
3 TX-
4	接地
5 RX-
6 RX+
7接地

B760A-SILVER

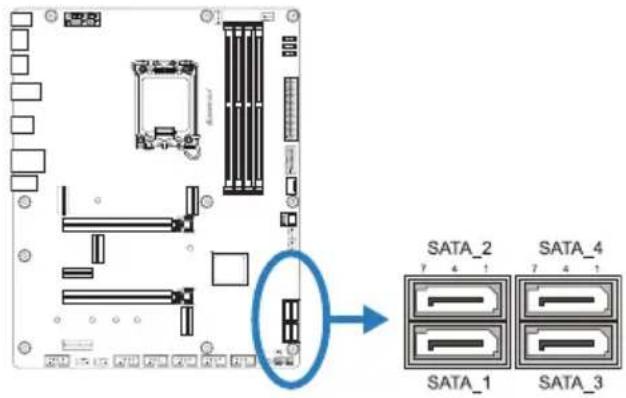

SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA 接頭

此接頭通過 SATA 數據線連接 SATA 硬碟。

針	定義
1	接地
2 TX+
3 TX-
4	接地
5 RX-
6 RX+
7接地

注意

» 當 SATA 模式佔用 M.2(M2M_SB2) 插槽時，SATA_1 連接器將被禁用。

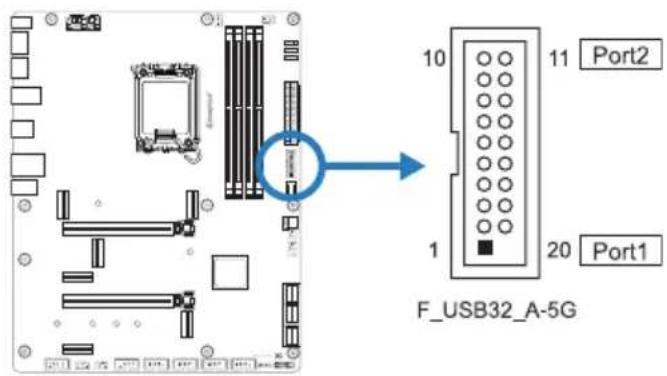

F\_USB32\_A-5G: 前置面板 USB 3.2(Gen1) 接頭

此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得連接。

針定義針定義
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key

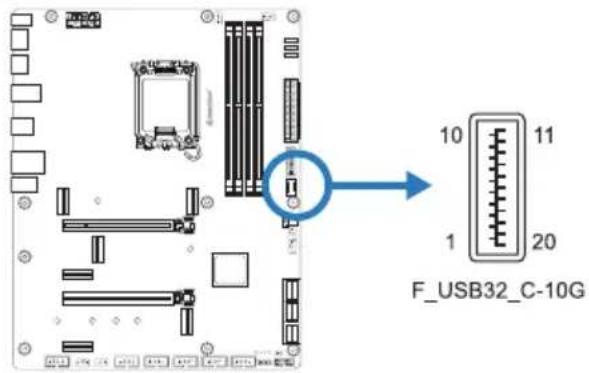

F\_USB32\_C-10G: 前置面板 USB 3.2(Gen2) 接頭

PC 前置面板支持附加的 USB type-C 數據線，也可連接即插即用外圍設備。

針定義針定義
1 VBUS 11	VBUS
2 SSRX1+ 12 SSTX2+
3 SSRX1- 13 SSTX2-
4 接地 14 接地
5 SSTX1+ 15 SSRX2+
6 SSTX1- 16 SSRX2-
7VBU5 17	接地
8 CC1 18	D-
9 SBU1 19	D+
10 SBU2 20	CC2

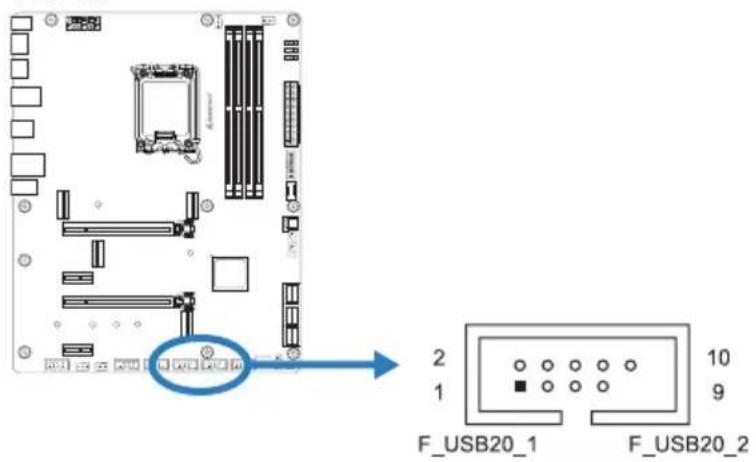

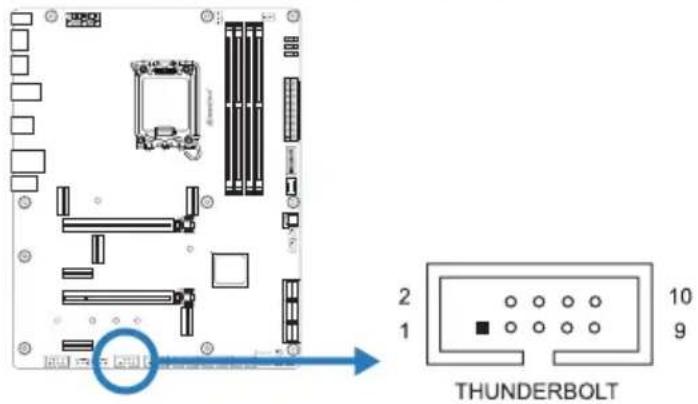

F\_USB20\_1/F\_USB20\_2: 前置面板 USB 2.0 接頭

此接頭連接器允許用戶在 PC 前置面板上添加 USB 接頭，並且可與各種外部外接設備取得連接。

PC 前置面板支援附加的 Thunderbolt 接頭，也可連接即插即用外接設備。

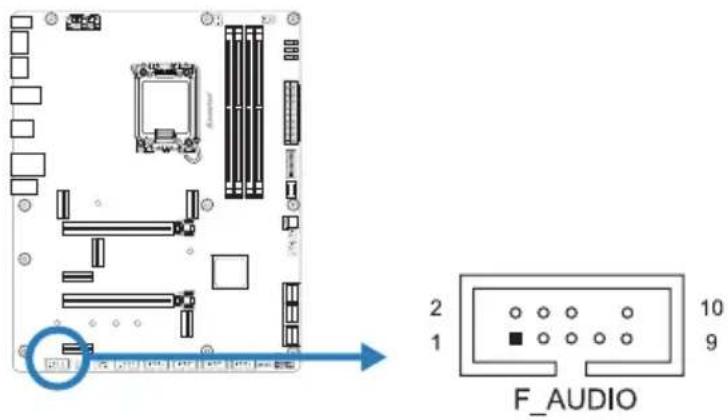

此接頭可連接音效輸出數據線，支援 HD(高解析) 音效。

HD Audio
針	定義
1 Mic Left in
2	接地
3 Mic Right in
4 GPIO
5 Right line in
6 Jack Sense
7Front Sense
8 Key
9 Left line in
10 Jack Sense

注意

》當使用前置 HD 音效插孔並插入耳機 / 麥克風時，後置聲音將自動禁用。
》建議您連接前置高解析音效插孔，即可使用主板高解析音效功能。

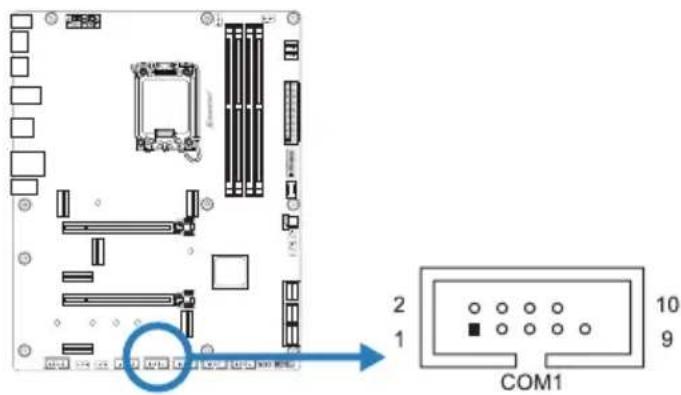

COM1: 序列埠接頭

此主板提供序列埠接頭可接至 RS-232 接頭。

針	定義
1 載	波檢測
2 接	收資料
3 發	送數據
4 資	料終端備妥
5 接	地訊號
6 資	料集備妥
7輸	送要求
8 清	除發送
9 震	鈴指示器
10 Key

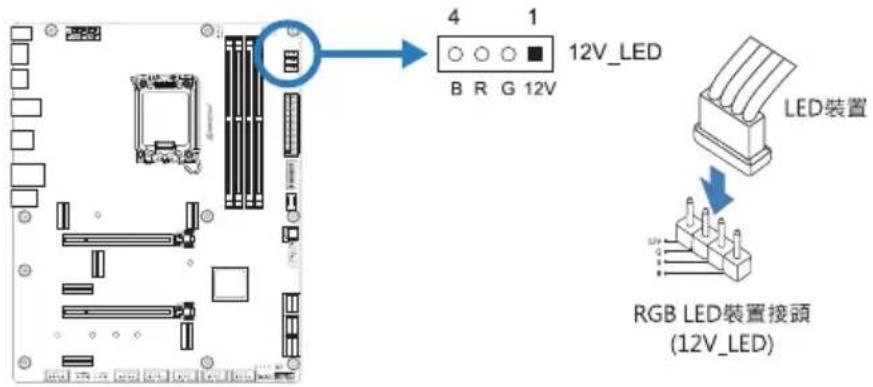

12V\_LED: RGB LED 裝置 (5050 SMD) 接頭

此接頭提供 12V 電源與 RGB 控制訊號，可連接 RGB LED 裝置 (5050 SMD)。

針	電纜顏色 定義
1	12V(黑色)VCC12
2	G(綠色)LED_GREEN
3	R(紅色)LED_RED
4	B(藍色)LED_BLUE

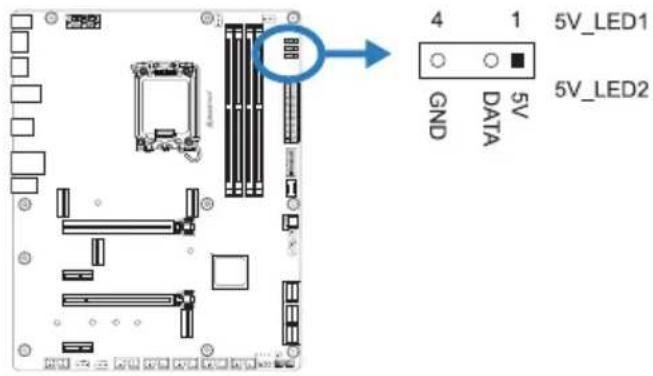

5V\_LED1/ 5V\_LED2: Addressable RGB LED 裝置 (WS2818B) 接頭

此接頭提供 5V 電源與數據控制訊號，可連接 ARGB LED 裝置 (WS2818B)。

針	定義
1	VCC5
2	數據
3	key
4	接地

注意

》請確保並正確的將針腳連接至LED裝置，錯誤的連接可能會損壞您的LED裝置或主板。
》12V_LED接頭支援5050RGBLED燈條，最大輸出功率為3A(12V)。
» 5V_LED 接頭最多可支援 300 個 LED WS2818B Addressable RGB LED 燈條，最大輸出功耗為 3A (5V)。
» 請使用 Vivid LED DJ 軟體控制 LED。有關詳細的軟體設定訊息，請參閱第 3.3 章。

2.8 LED 燈

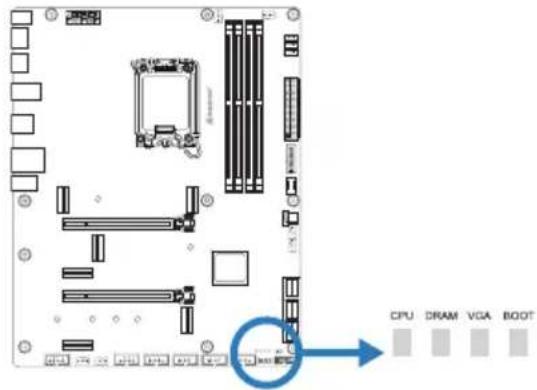

Debug LED: 檢測 LED 指示燈

LED 指示燈顯示主板的檢測狀態。

CPU - 表示 CPU 未檢測到或發生故障。

DRAM - 表示 DRAM 未檢測到或發生故障。

VGA - 表示 GPU 未檢測到或發生故障。

BOOT - 表示啟動設備未檢測到或發生故障。

注意

》啟動電腦後，LED指示燈將按以下順序點亮：

CPU→DRAM→VGA→引導。

》當電腦準備就緒時，LED指示燈將顯示錯誤發生的位置，並持續亮著直到問題解決。
》啟動電腦後，如果未檢測到異常，則 Debug LED 將不會點亮。

LED 燈

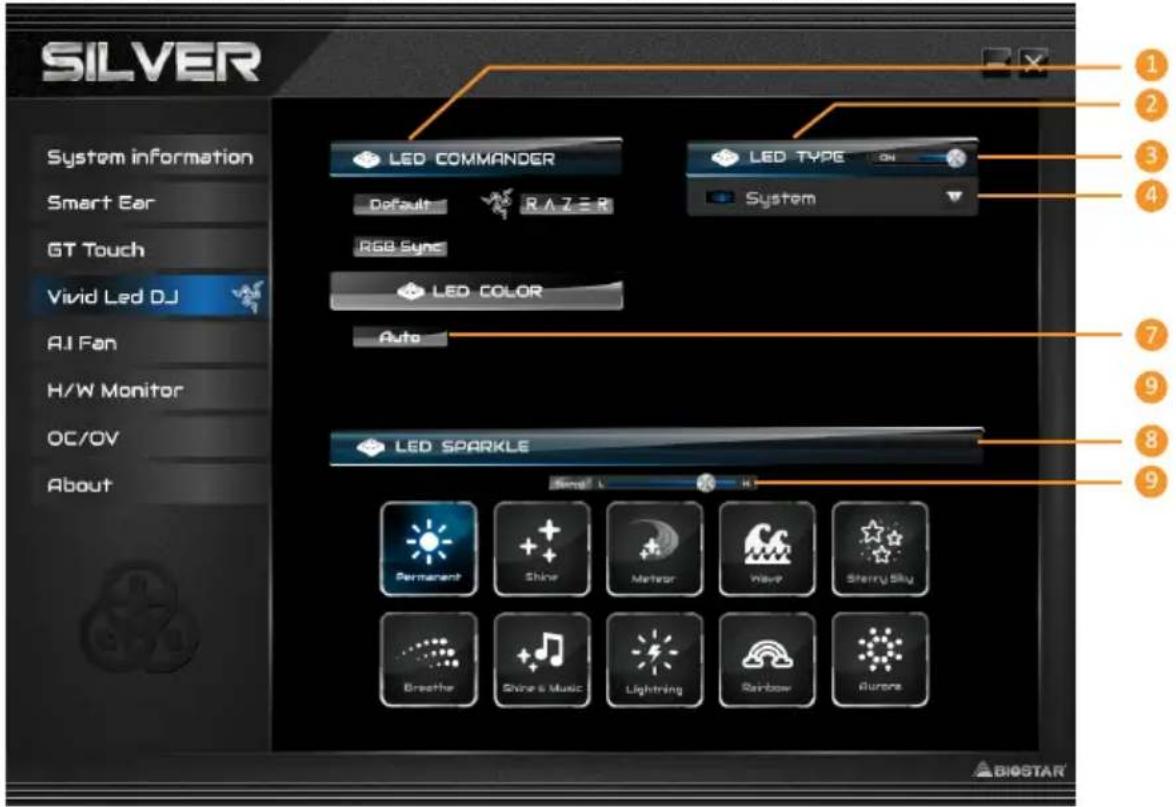

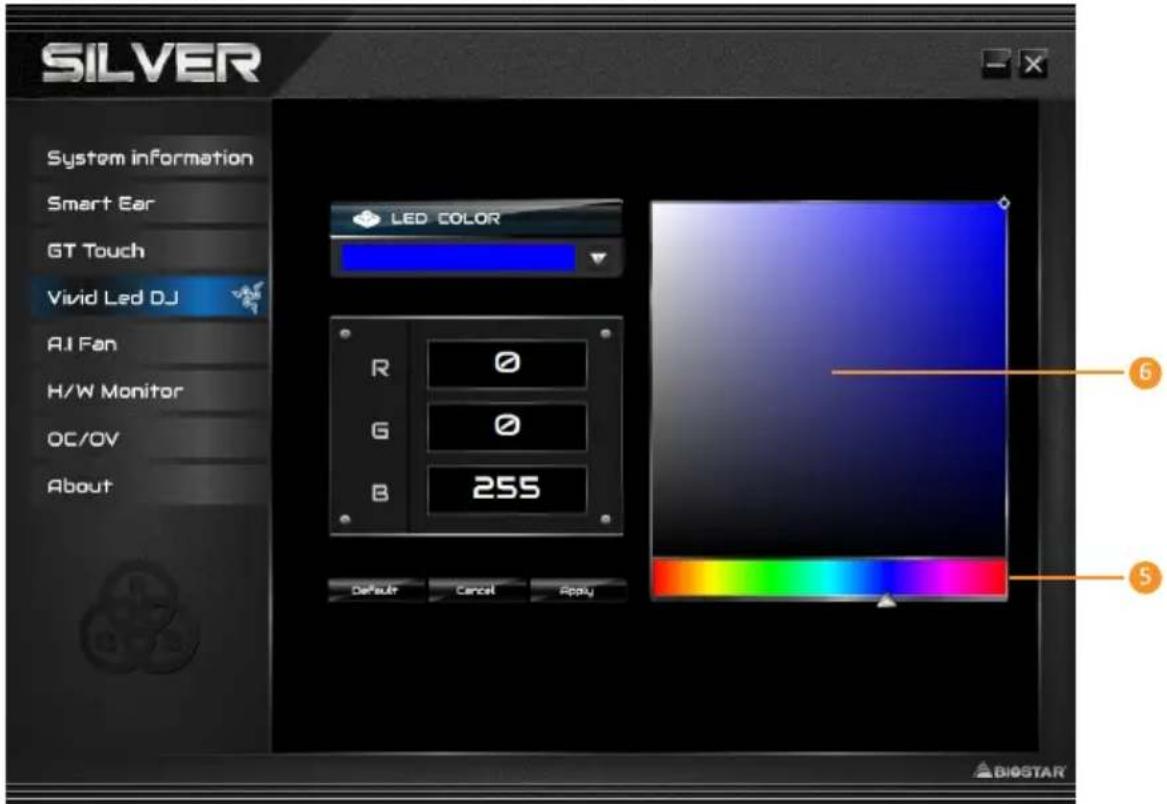

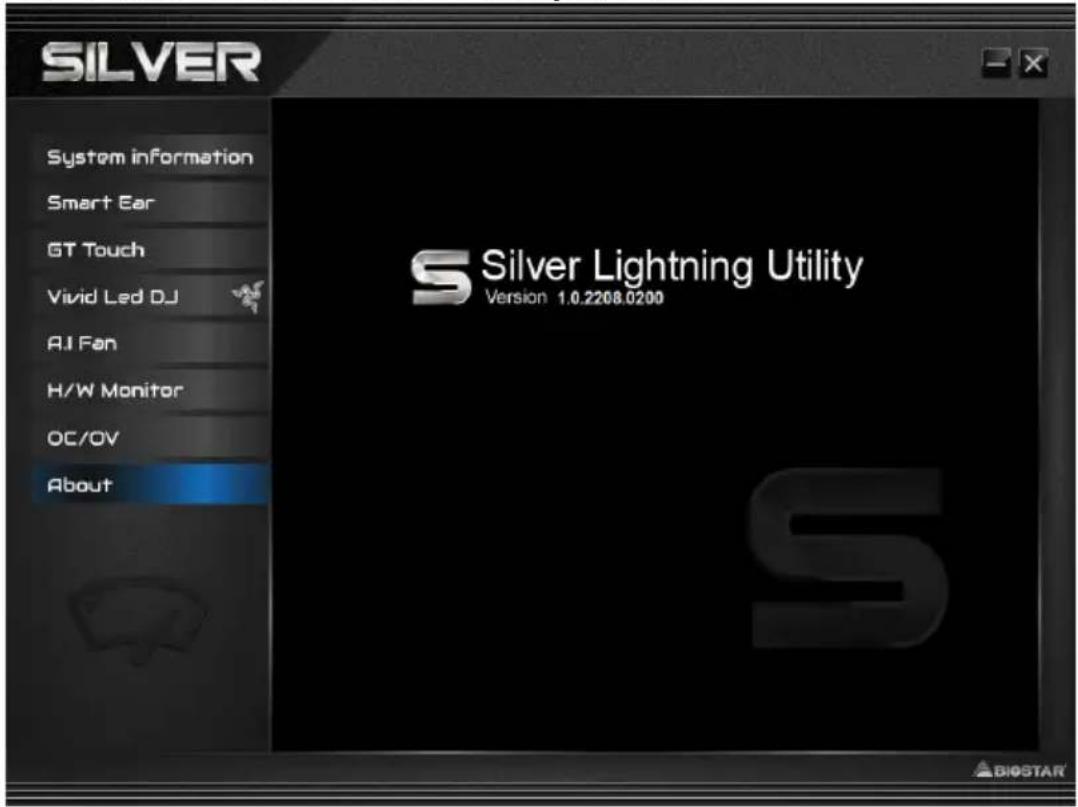

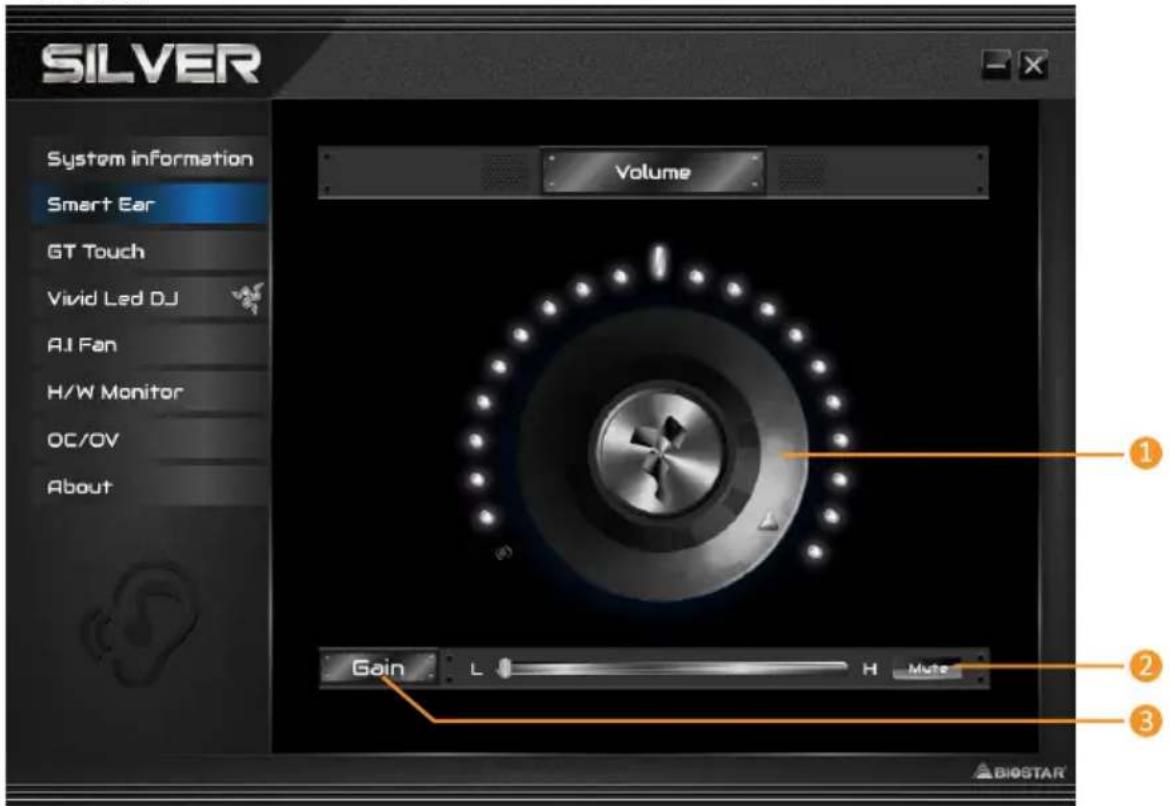

下面的 LED 燈由 SILVER LIGHTNING 軟體控制。請參閱 3.3 章節的軟體設定。

- RGB LED 接頭 (5V/12V)

第三章: UEFI BIOS 和軟體

3.1 UEFI BIOS 設定

• BIOS 設定程式可用於查看與更改電腦的 BIOS 設定。開機進行自動檢測時，按 鍵可進入 BIOS 設定程式。
• 更多相關 UEFI BIOS 設置訊息，請參考網站上的 UEFI BIOS 手冊。

3.2 更新 BIOS

以下任意一種工具都可以更新 BIOS:

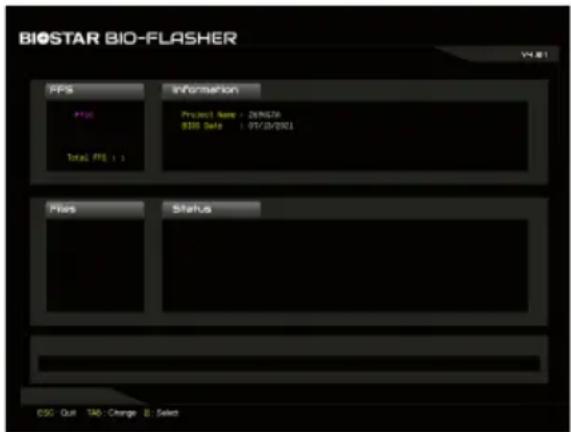

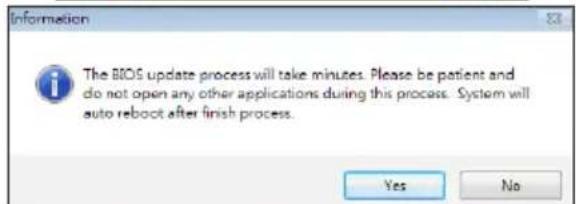

• BIOSTAR BIO-Flasher: 使用此工具，BIOS 可透過硬碟上的檔案更新、USB 驅動更新或者 CD-ROM 更新。

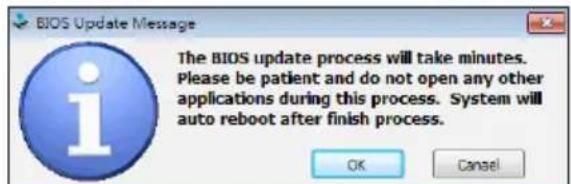

• BIOSTAR BIOS 更新工具：能夠在 Windows 環境下自動更新。使用此工具，BIOS 可透過硬碟上的檔案更新、USB 驅動更新、CD-ROM 更新或者從網站上的檔案執行下載更新。

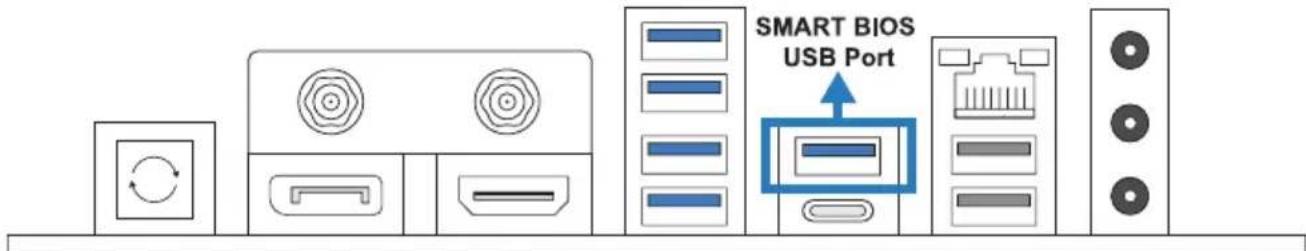

3.3 主板更新BIOS

• 將欲更新的bios放到隨身碟中,並將bios檔名改為CREATIVE.ROM
  • (此命名要一字不漏不能寫錯)舉例: 將XXXXXXXX.BST改為CREATIVE.ROM。
• 接上主板電源ATX 24PIN,並打開ac電源(僅需打開電源供應器電源,無須power on)。
• 將載有CREATIVE.ROM的隨身碟插入燒錄器。

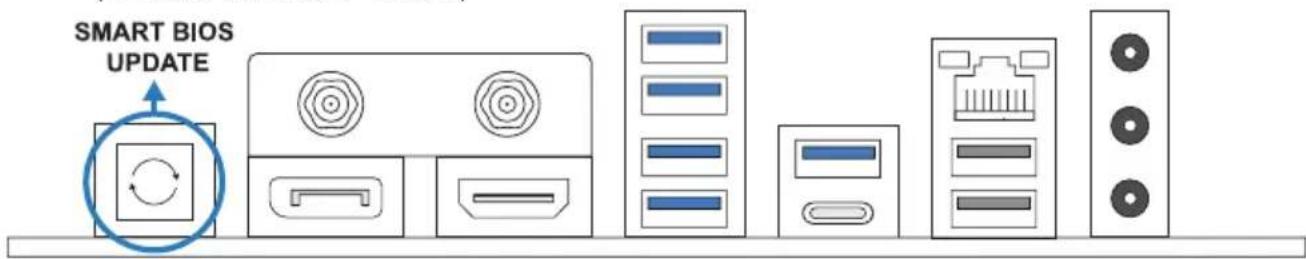

- 按壓BIOS更新鍵3\~5秒後,LED會開始閃爍,等LED燈全熄滅,即燒錄完成,(32m燒入時間約4\~6分鐘)

注意

》此工具僅允許可使用 FAT32/16 格式化或單個分區的存儲設備。
》更新 BIOS 時若關機或重啓系統將導致系統啟動失敗。

使用 BIOSTAR BIO-Flasher 更新 BIOS

1. 進入網站下載與主板相符的最新 BIOS 檔案。
2. 然後儲存 BIOS 檔案到 USB 隨身碟。(僅支援 FAT/FAT32 格式)
3. 插入包含 BIOS 檔案的 USB 隨身碟到 USB 連接埠。

4. 開機或重啓後，在自動檢測過程中按 鍵。

5. 進入開機自我檢測 (POST) 螢幕畫面後，BIO-FLASHER 程式跳出。選擇 搜尋 BIOS 檔案。

6. 選擇合適的 BIOS 檔案件，並按“Yes”執行 BIOS 更新程式。

7. BIOS 更新完成後則會彈出一個對話框，要求您重新啟動系統。按 鍵重新啟動系統。

8. 當系統啟動並顯示全螢幕標誌時，按 鍵進入 BIOS 設定。

進入 BIOS 設定程式後，請選擇 ，使用 功能下載系統優化預設值，然後選擇 以重新啟動電腦。完成 BIOS 更新。

1. 用 DVD 驅動安裝 BIOS Update Utility。

2. 使用此功能時，請確保電腦已連接到網路。

3. 啟動 BIOS 更新工具，然後點擊 “Online Update” 按鈕。

4. 螢幕跳出是否執行更新 BIOS 程式的對話框，點擊“Yes”開始更新 BIOS。

5. 如果 BIOS 有新版本，螢幕會跳出提示您下載最新版本的對話框。點擊“Yes”下載。

6. 完成下載後，螢幕跳出提示您更新 BIOS 的對話框，點擊“Yes”開始更新。

7. 更新程式結束後，螢幕跳出提示您重新開機引導系統的對話框。點擊“OK”重啟。

1. 當系統啟動並顯示全螢幕標誌時，按 鍵進入 BIOS 設定。 進入 BIOS 設定程式後，請選擇 ，使用 功能下載 系統優化預設值，然後選擇 以重新啟動電腦。完成 BIOS 更新。

BIOS 更新工具（通過 BIOS 文件）

1. 用 DVD 驅動安裝 BIOS 更新工具。

2. 從我們的網站 www.biostar.com.tw 下載合適的 BIOS.

3. 在主頁面打開 BIOS Update Utility，然後點擊“Update BIOS”按鈕。

4. 螢幕跳出是否執行更新 BIOS 程式的對話請求，點擊“OK”開始更新 BIOS。

5. 選擇 BIOS 檔案的存放目錄。然後選擇合適的 BIOS 檔案，點擊“Open”。更新 BIOS 要花幾分鐘時間，請耐心等待。

6. BIOS 更新過程結束後，點擊“OK”重新啟動。

7. 當系統啟動並顯示全螢幕標誌時，按 鍵進入 BIOS 設定。 進入 BIOS 設定程式後，請選擇 ，使用 功能下載 系統優化預設值，然後選擇 以重新啟動電腦。完成 BIOS 更新。

點擊 BIOS 備份按鈕，選擇備份檔案內的合適目錄命名，然後點擊“Save”。

1. 將光碟放入光碟機，若Autorun功能已啟動，則會顯示驅動安裝程式。
2. 選擇Software Installation，然後點擊各軟體圖示。
3. 根據螢幕上的指令完成安裝。

啟動軟體

安裝程式完成後，桌面上將出現軟體圖示。請雙擊圖示啟動軟體工具。

注意

》所有軟體的相關訊息和內容若有變更，恕不另行通知。為使系統性能更佳，軟體會不斷升級。
》下面的圖片和訊息僅供參考，此主板的實際訊息和設定可能與手冊略有差異。

BIOScreen 工具

此實用工具可以將開機畫面個性化。您可以選擇BMP格式來自定義電腦開機畫面。

請參照以下步驟來更新開機畫面：

• 載入圖片(Load Image)：選擇圖片作為開機畫面。
• 轉換(Transform)：轉換圖片並預覽。
• 更新BIOS(Update Bios)：將圖片寫入BIOS記憶體，然後完成更新。

SILVER LIGHTNING Utility

SILVER LIGHTNING軟體配置數個映泰的實用程式，使用戶更方便操作，並允許用戶可依序使用這些實用程式。

注意

》SILVER LIGHTNING軟體之選單內容將略有不同，具體項目配置取決於用戶所使用的主板。
» 安裝或刪除軟體後，請重新啟動電腦。

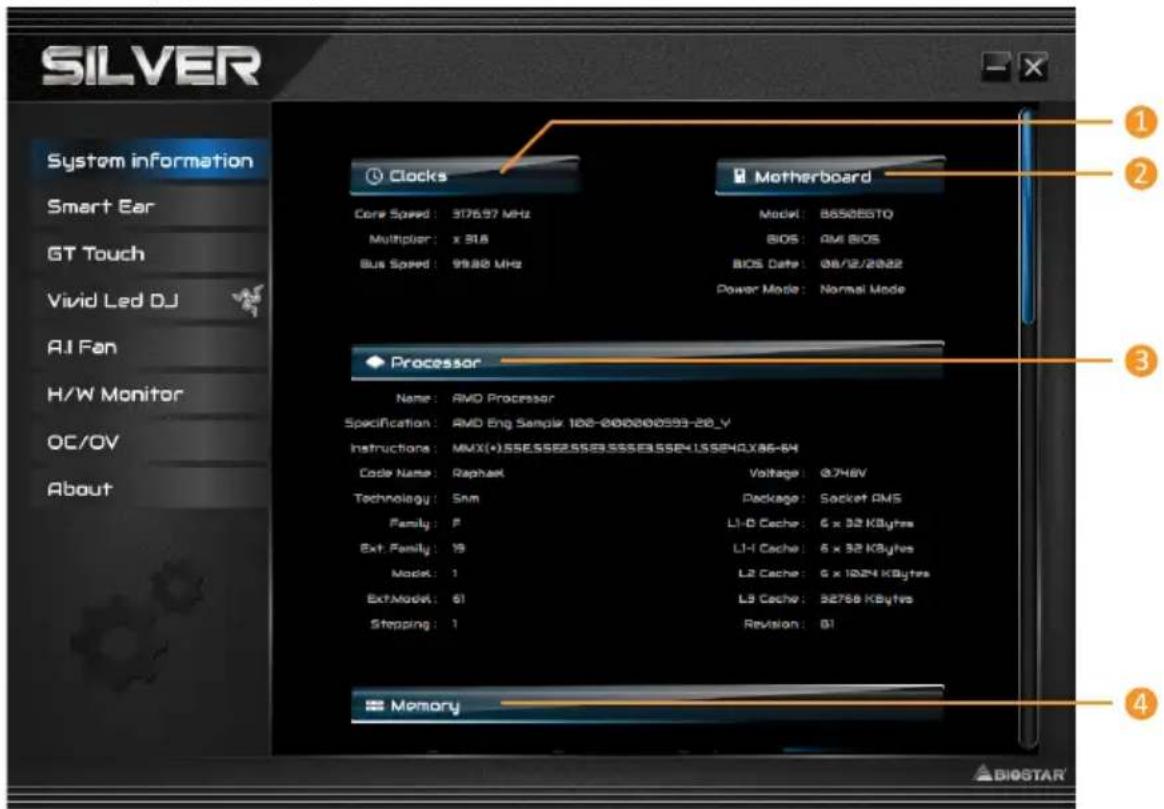

系統訊息(System information)

提供您基本系統訊息概述。

1. 時脈頻率(Clocks)：顯示核心頻率、倍頻和匯流排速度。
2. 主板(Motherboard)：顯示主板訊息。
3. 處理器(Processor)：顯示處理器訊息。
4. 記憶體(Memory)：顯示記憶體訊息。
   點選不同的記憶體插糟按鈕將可瞭解記憶體的相關訊息內容。

耳放調控(Smart EAR)

耳放調控允許您控制系統音量，調整阻抗設定（低/高增益），以最佳化您的耳機效能。讓您可以輕鬆享受高品質的音質。

設定需求：

1. 帶有前置音頻輸出插孔的機箱。
2. 耳機或頭戴式耳機。
3. Windows 7 (32/64bit)/ 8.1(64bit) /10(64bit) 操作系統。

安裝指南：

1. 確保機箱前置音效線正確連接至主板上的前置音效接頭。
2. 從驅動DVD上安裝SILVER LIGHTNING軟體。
3. 將耳機或頭戴式耳機連接至機箱前置或後部的音效輸出接孔，並啓用SILVER軟體。 》如果您想使用AC' 97前置音效輸出線，請禁用“前置面板插孔檢測功能”。此功能在系統音效工具中可見。

1. 音量(Volume): 可調整音量大小。
2. 静音(Mute)：可切換到靜音狀態。
3. 增益開關(Gain)：使用低阻抗耳機時調至低（LO），使用高阻抗耳機時調至高（HI）。

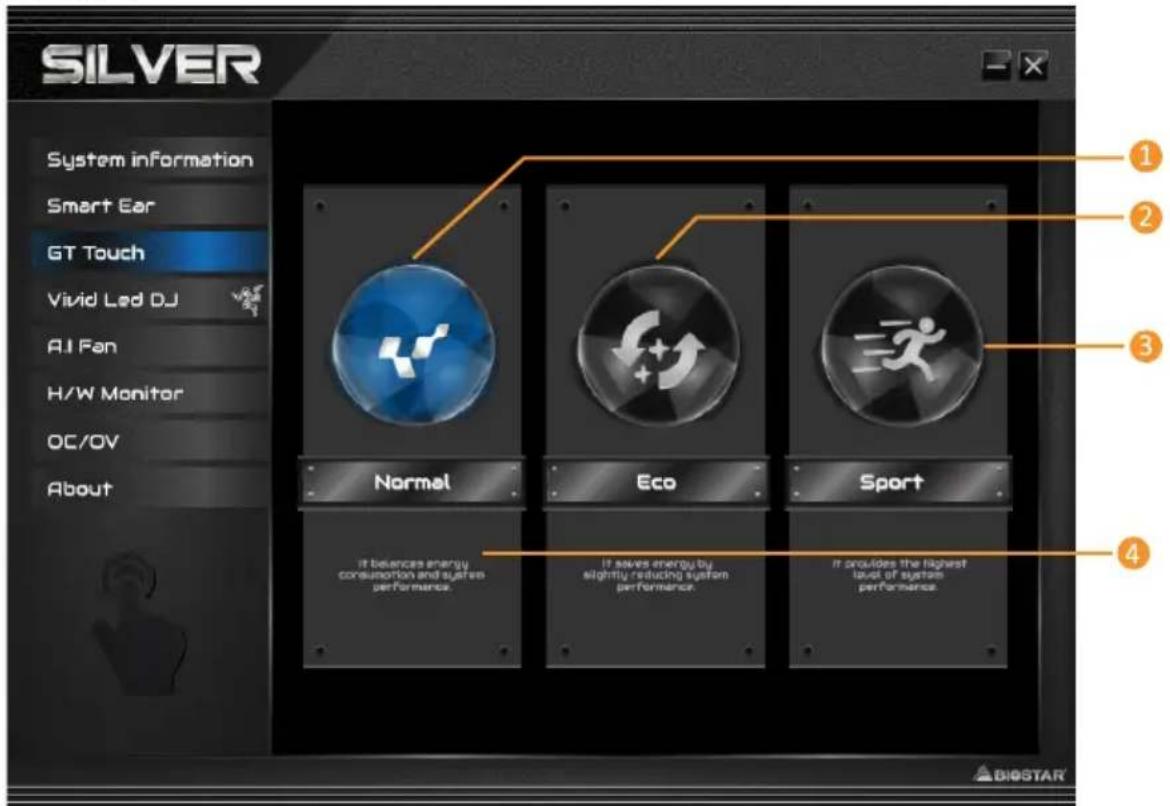

能效控制(GT Touch)

GT Touch允許您在Windows環境中運轉SILVER LIGHTNING程式時調整正常，ECO和運動模式。

1. 標準模式(Normal)：自動平衡系統性能與電源消耗。
2. 節能模式(ECO)：稍微地降低系統性能以節省能源。
3. 運動模式(Sport)：以最大限度提高系統性能。

炫彩燈控

炫彩LED可供您調整ARMOR GEAR燈、RGB LED設備的燈光配色模式。

1. LED燈效司令(LED COMMANDER): 允許您選擇LED模式。

- RAZER：允許您連接到RAZER應用程式以同步主板燈。

》使用RAZER模式時，關閉SILVER LIGHTNING軟體，LED照明將返回預設狀態。

》RAZER模式是通過與RAZER軟體的連接實現LED照明同步。

》必須安裝RAZER軟體才能使用RAZER模式。安裝軟體後，將顯示RAZER ICON。

》使用RAZER模式時，必須與RAZER相關設備和外接設備一起使用。

》RAZER相關訊息請到RAZER官方網站下載。

- RGB燈效同步：允許您同步LED類型項目設定。

1. LED類型：選擇LED開啓區塊。

- 系統：顯示系統LED燈。

• 12V LED：顯示12V LED接頭區塊LED燈。(12V_LED裝置)

• 記憶體燈效同步：顯示記憶體燈效區塊LED燈。(記憶體裝置)

1. 開啓/關閉：啓用或禁用LED類型的所有項目。

2. 開啓/關閉：允許您啓用或禁用單個項目的LED裝置。

3. 調色板：允許您自訂LED燈的顏色。

4. LED明暗度：您可以調節LED的亮度。
5. 自動：LED將自動更改調色板和明暗度。

》使用自動模式時，調色板和LED明暗度將被禁用。

1. LED燈控模式：允許您選擇LED燈的閃爍模式。

2. 常亮：LED燈持續點亮。

3. 閃爍：LED燈會以一個特定的頻率閃爍。
4. 動態：LED燈慢慢地點亮和熄滅。
5. 音樂閃爍：LED燈會跟隨您播放的音樂做閃爍。

》使用SILVER LIGHTNING程式之前，請確保您的揚聲器或耳機正確連接到音效插孔。

• 流星：LED燈以特定頻率滑動。
• 浪花：LED燈以水波紋節奏呈現。
• 星空：LED燈以特定的節奏閃爍。
• 閃電：LED燈閃爍並以特定頻率滑動。
• 彩虹：LED燈以炫麗多彩的節奏律動。
• 極光：LED燈顯示柔和的光線並輕微閃爍。
• 速度慢/快：允許您控制閃爍速度。

注意

» 當使用VIVID LED DJ時，可獨立各別控制LED類型的區塊，不同的LED類型將配置不同的閃爍模式。

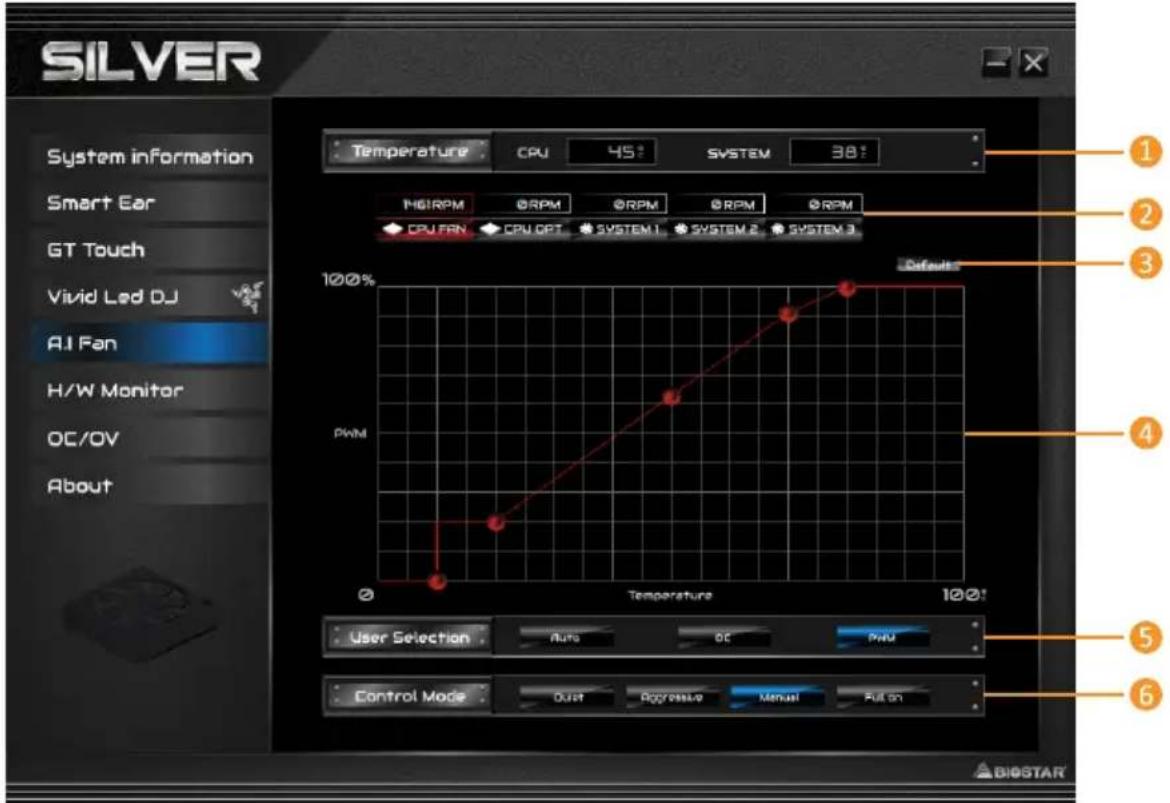

智能風扇(A.I Fan)

A.I FAN實用程式允許使用者具有更多調整風扇操作模式的智能性，並自動檢測不同的溫度，使風扇以規定的速度運行，以獲得最佳的冷卻效能。

1. 溫度(Temperature)：顯示當前CPU和系統溫度。
2. CPU FAN/ CPU OPT RPM & SYSTEM1/2/3 RPM :

單擊按鈕提供您設定CPU風扇和系統風扇的狀態值。

》顯示項目，請以實際主板為準。

1. Default：恢復預設您單個項目的更改值。
2. PWM/Temperature Panel :

根據風扇PWM值對應CPU和系統溫度來調節風扇轉速。

》此項目允許您根據自己的喜好進行調整。

1. 用户選擇(User Selection)：設定風扇屬性的選擇操作。

2. 自動(Auto)：允許您調整自動檢測模式。

3. DC: 允許您調整直流（直流）模式。

4. PWM: 允許您調整脈衝寬度調變 (PWM) 模式。

5. 控制模式(Control Mode)：允許您控制風扇的轉動模式。

6. 安靜(Quiet)：啓用安靜模式。

7. 極速(Aggressive)：啓用高性能模式。
8. 手動(Manual)：啓用手動模式。
9. 全開(Full on)：啓用全開模式。

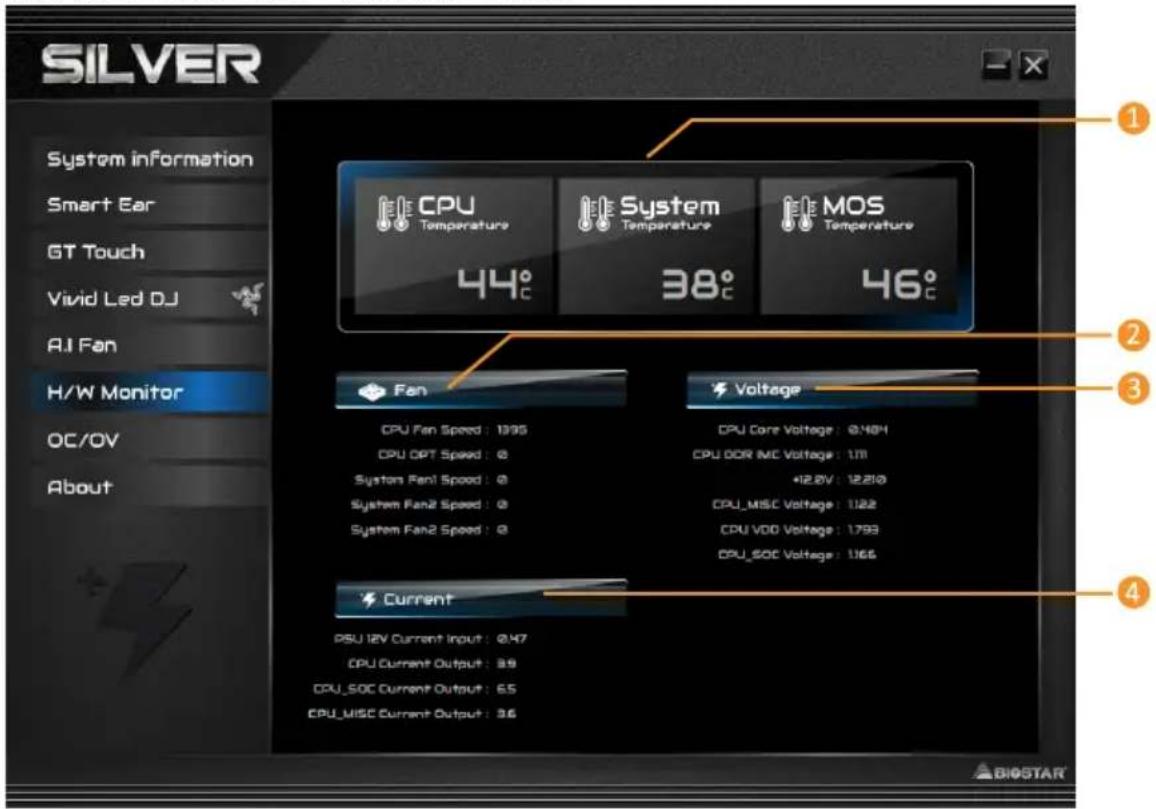

硬體監測 (H/W Monitor)

允許您監控硬體電壓，風扇轉速和溫度。

1. 處理器溫度 / 系統溫度 / MOS 溫度 (CPU/System/ MOS Temperature) : 顯示當前 CPU，系統和 MOS 溫度。
2. 風扇轉速：顯示當前風扇速度。
3. 電壓：顯示 CPU 和記憶體的當前電壓。
4. 當前：顯示當前 PSU 12V, CPU 和 CPU GT 的電流值。

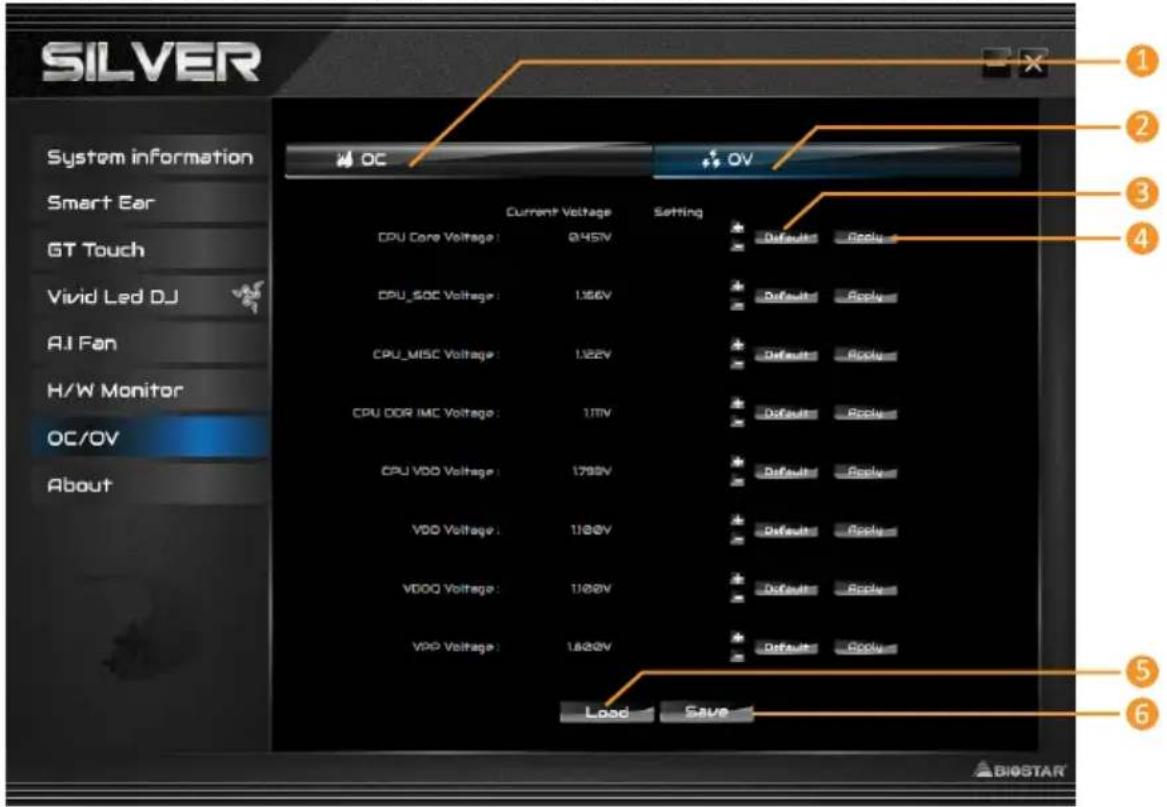

超頻超壓(OC/OV)

允許您儲存或載入超頻的設定參數值，以及更改系統的頻率與電壓設定。

1. 超頻(OC)：您可以調節超頻參數值。
2. 超壓(OV)：您可以調節電壓參數值。
3. Default：所有設定都恢復為預設。
4. 應用(Apply)：應用當前的參數值。
5. 讀取(Load)：從檔案載入參數值。
6. 儲存(Save)：儲存參數值以供將來使用。

注意

》並非所有類型的CPU性能都能超出理想的超頻設定，因CPU類型而異。
》超頻是一個可選程式，而並非必須；不建議無經驗用戶使用。因此，由於超頻導致的任何硬體損壞我們不予負責。對超頻性能我們也不做任何擔保。

關於(About)

此選單顯示SILVER LIGHTNING Utility版本訊息。

第四章: 幫助訊息

4.1 驅動程式安裝注意事項

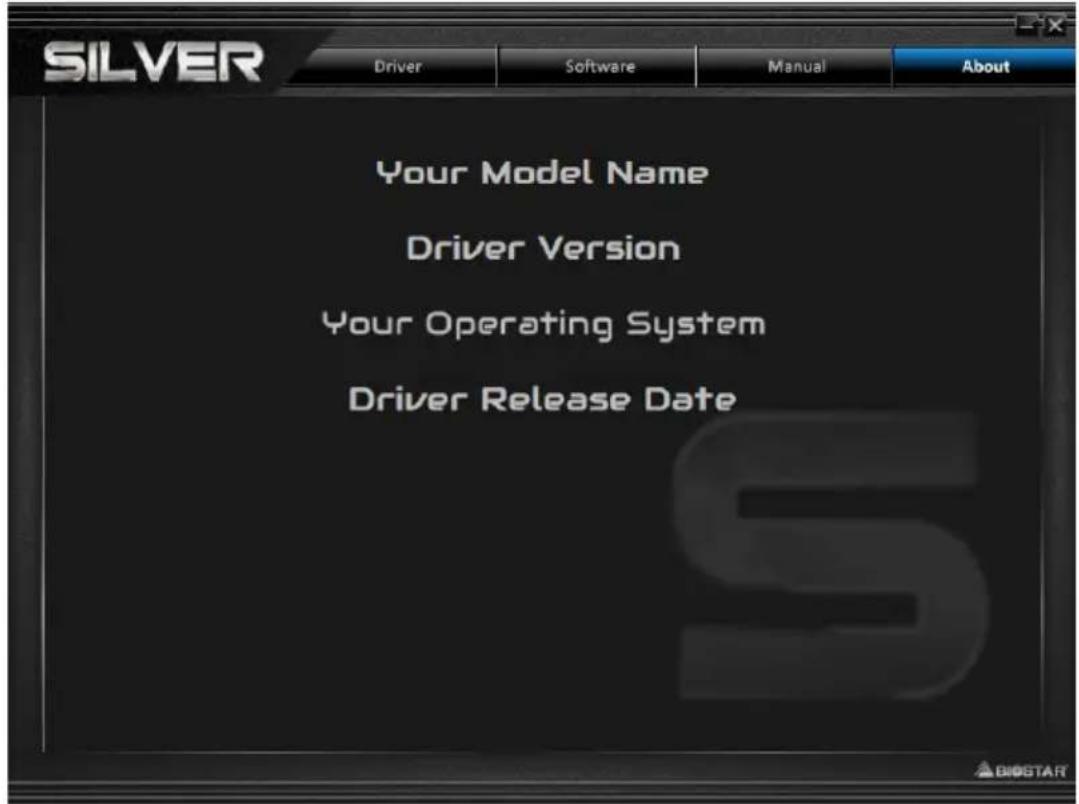

為獲得更好的系統性能，在操作系統安裝完成後，請插入您的系統驅動光碟並安裝。插入DVD後，將出現如下所示畫面。

安裝驅動程式，請點擊Driver圖示。設定指南將自動檢測您的主板和操作系統。點擊各設備驅動程式，以開始安裝程序。

B. 軟體安裝

安裝軟體，請點擊Software圖示。設定指南將列出系統可用軟體，點擊各軟體名稱，以開始安裝程序。

C. 使用手册

除了書本形式的手冊，我們也提供光碟形式的使用指南。點擊Manual圖示，瀏覽可用相關使用指南。

注意

》若在放入驅動程式DVD之後此窗口仍沒有出現，請由檔案瀏覽器尋找並執行驅動光碟下的SETUP.EXE檔案。
》如果需要Acrobat Reader打開manual檔案。請從網站http://get.adobe.com/reader/下載最新版本的Acrobat Reader軟體。
》插圖中使用的主板可能與實際的主板不同。這些插圖僅供參考。

4.2 AMI BIOS 提示音代碼

啟動區塊模組提示音代碼

提示音次數 含義
持續提示音 記憶體錯誤或未找到記憶體模塊

BIOS 開機自檢提示音代碼

提示音次數 含義
1 系統引導成功
8 顯示記憶體錯誤(視訊介面卡)

4.3 AMI BIOS 開機自檢代碼

代碼 含義

10 PEI 核心啟動

11 CPU Pre-memory 初始化啟動

15 北橋 Pre-memory 初始化啟動

19 南橋 Pre-memory 初始化啟動

2B 記憶體初始化,讀取 SPD 數據

2C 記憶體初始化,檢測 Memory presence

2D 記憶體初始化,程式化記憶體資訊

2E 記憶體初始化,配置記憶體

2F 記憶體初始化(其他)

31 記憶體安裝完成

32 CPU post-memory 初始化

33 CPU post-memory 初始化,Cache 初始化

34 CPU post-memory 初始化,AP 處理器初始化

35 CPU post-memory 初始化,BSP 選擇

36 CPU post-memory 初始化,SMM 初始化

37 北橋 Post-Memory 初始化啟動

3B 北橋 Post-Memory 初始化

4F DXE IPL 啟動

60 DXE 核心啟動

F0 勒體復原 BIOS(自動恢復)

F1 使用者復原 BIOS(強制恢復)

F2 復原程式啟動

F3 找到韌體映像

F4 載入韌體映像

E0 S3 唤醒啟動

E1 執行 S3 啟動腳本

E2 重新發送影像

E3 系統 S3 待機導向

60 DXE 核心啟動

61 NVRAM 初始化

62 安裝南橋運轉服務

63 CPU DXE 初始化

68 PCI HB 初始化

69 北橋 DXE 初始化

6A 北橋 DXE SMM 初始化

代碼	含義
70	南橋 DXE 初始化
71	南橋 DXE SMM 初始化
72	南橋設備初始化
78	南橋 DXE 初始化
79	ACPI 模組初始化
90	引導程式設備選擇 BDS 啟動
91	驅動連接啟動
92	PCI 匯流排初始化
93	PCI 匯流排熱拔插控制器初始化
94	PCI 匯流排列舉
95	PCI 匯流排請求資源
96	PCI 匯流排分配資源
97	控制台輸出設備連接
98	控制台輸入設備連接
99	高級 IO 初始化
9A	USB 初始化啟動
9B	USB 重置
9C	USB 檢測
9D	USB 啓用
A0	IDE 初始化
A1	IDE 重置
A2	IDE 檢測
A3	IDE 啓用
A4	CSI 初始化
A5	CSI 重置
A6	CSI 檢測
A7	CSI 啓用
A8	設置校對密碼
A9	設置開始
AB	設置輸入等待
AD	準備啟動環境
AE	傳統啟動環境
AF	退出啟動環境
B0	虛擬位址圖開始
B1	虛擬位址圖結束
B2	傳統可選 ROM 初始化
B3	系統重置
B4	USB 熱插拔
B5	PCI 匯流排熱插拔
B6	清理 NVRAM
B7	配置重設 (NVRAM 設定重設)

注意

》此窗若出現表格未列出的代碼，請聯繫我們的技術支援。

4.4 問題解答

CPU 過熱保護系統

在開啓系統數秒後如有自動關機的現象，這說明 CPU 保護功能已被啟用。CPU 過熱時，防止損壞 CPU，主機將自動關機，系統則無法重新啟動。

此種情況下，請仔細檢查。

1. CPU 散熱器平放在 CPU 表面。
2. CPU 風扇能正常旋轉。
3. CPU 風扇旋轉速度與 CPU 運行速度相符。

確認後，請按以下步驟緩解 CPU 保護功能。

1. 切斷電源數秒。
2. 等待幾秒鐘。
3. 插上電源開啓系統。

或是：

1. 清除 CMOS 數據。(查看 “Close CMOS Header: JCMOS1” 部分)
2. 等待幾秒鐘。
3. 重啓系統。

4.5 RAID 功能

RAID 定義

在 RAID 0 中，同一時間內向多塊磁碟寫入數據，通過把數據分成多個數據塊（Block）並執行寫入 / 讀出多個磁碟以提高磁碟的速度分散到所有的硬碟中同時進行讀寫，在整個磁碟陣列建立過程中，以系統環境為基礎，指數的大小決定了每塊磁盤的容量。此技術可減少整個磁碟的存取時間和提供高的頻寬。

性能及優點

• 驅動器：最少2塊硬碟，最多達6塊或8塊，取決於平台。
• 使用：使用 RAID 0 來提高磁碟的性能和流通量，但沒有冗餘或錯誤修復能力。
• 優點：增加磁碟的容量。
• 缺點：整個系統是非常不可靠的，如果出現故障，無法進行任何補救。整個數據都會丟失。
• 故障容許度：否。

每次讀寫實際上是在磁碟陣列系統中 (RAID 1)，通過 2 個磁碟驅動器並行完成的。RAID 1 或鏡像模式能夠自動對數據進行備份，通過將一塊硬盤中的數據完整復製到另外一塊硬碟實現數據的冗餘。假如由於硬碟的損壞，導致驅動失敗，或是容量過大，RAID1 可以提供一個數據備份。RAID 技術可以應用於高效方案，或者可以作為自動備份形式，代替冗長的，高價的且不穩定的備份形式。

性能及優點

• 驅動器：最少2塊硬碟，最多2塊。
• 使用：RAID 1 是理想的小型數據庫儲備器或應用在有故障容許的能力和小容量方面。
• 優點：提供 100% 的數據冗餘。即使一個磁碟控制器出現問題，系統仍然可以使用另外一個磁碟控制器繼續工作。
• 缺點：2個驅動器替代一個驅動器儲存的空間，在驅動重建期間系統的性能有所下降。
• 故障容許度：是。

RAID 10 (1+0)

RAID 10 模式是對 RAID 0/RAID 1 兩種不同模式的結合，可以同時支援帶區集和鏡像，這樣既可以提升速度又可以加強數據的安全性。

性能及優點

• 驅動器:最少4塊硬碟,最多6或8塊。
• 優點：容量和性能的優化允許冗餘的自動化。在一個陣列，可以同時使用其它的RAID，並允許剩餘的磁碟。
• 缺點：數據冗餘需要兩倍可用磁碟空間，與 RAID1 相同。
• 故障容許度：是。

RAID 5 數據塊和奇偶塊訊息跨 3 塊或更多塊驅動器。奇偶校驗數據分散分佈在磁碟陣列的全部硬碟。容錯的維護是由確保數據塊傳輸奇偶塊訊息的實現，此訊息被放置在不同於那些自身可以儲存訊息的驅動碟裡。

性能及優點

• 驅動器:最少3塊硬碟。
• 使用：RAID 5 被推薦用於處理交易和普通操作服務。
• 優點：一個理想的最佳性能的結合，有最佳故障容許度且大容量和最快儲存效率。
• 缺點：各別資料區塊的傳輸速率和單一硬碟相同，寫入的效能會取決於 CPU 的速度。
• 故障容許度：是。

注意

» 請瀏覽網站 http://www.intel.com/p/en_US/support/highlights/chpsts/imsm 獲取 (Intel® RST) 英特爾快速存儲技術的相關資料。

附錄：產品中有毒有害物質或元素的名稱及含量

部件名称	有毒有害物質或元素
	鉛(Pb)汞	(Hg)鎘(Cd)		六價鉻(Cr(VI))	多溴聯苯(PBB)	多溴二苯醚(PBDE)
PCB板〇〇〇〇〇〇
結構件〇〇〇〇〇〇
芯片及其它主動零件	X〇〇〇〇〇
連接器X〇〇〇〇〇
被動電子元器件	X〇〇〇〇〇
焊接金属〇〇〇〇〇〇
線材〇〇〇〇〇
助焊劑,散熱膏,標籤及其它耗材	〇〇〇〇〇〇

O：表示該有毒有害物質在該部件所有均質材料中的含量在 SJ/T11363-2006 標準規定的限量要求以下。
X：表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T11363-2006 標準規定的限量要求。
備注：在芯片及其它主動零件、連接器、被動電子元器件 Pb 欄位中有打 X，表示 Pb 在該部件的某一均質材料中的含量超出 SJ/T11363-2006 標準規定的限量要求，但均符合歐盟 ROHS 指令豁免條款。
