B760MX2-E D4 - 墙壁插座 BIOSTAR - 免费用户手册

产品类型	主板
外形规格	uATX (208 毫米 x 236 毫米)
CPU 兼容性	Intel LGA1700（第12/13代酷睿 i9/i7/i5/i3，奔腾，赛扬）
芯片组	Intel B760
内存	2 个 DDR4 DIMM 插槽，最大 64 GB，支持 XMP（DDR4-1866 至 4400+ OC）
存储	1 个 M.2（PCIe 4.0 x4 / SATA）+ 4 个 SATA III（6 Gb/s）
网络	Realtek RTL8125B 2.5 千兆以太网
音频	Realtek ALC897，7.1 声道高保真音频
USB 端口（后置）	2 个 USB 3.2 Gen1，4 个 USB 2.0
USB 端口（内置）	通过插针 2 个 USB 3.2 Gen1，通过插针 4 个 USB 2.0
扩展插槽	1 个 PCIe 4.0 x16，1 个 PCIe 3.0 x1
后置 I/O	1 个 PS/2，1 个 HDMI，1 个 VGA，1 个 DVI-D，2 个 USB 3.2 Gen1，4 个 USB 2.0，1 个 2.5G 网口，3 个音频插孔，1 个 WiFi 天线接口
电源接口	ATX 24 针 + 8 针 CPU 供电
重量（估计）	0.8 千克（1.76 磅）
支持的操作系统	Windows 10/11（64 位）

常见问题 - B760MX2-E D4 BIOSTAR

B760MX2-E D4 使用哪种 CPU 插槽？

它使用 LGA1700 插槽，兼容第 12 代和第 13 代 Intel Core、奔腾和赛扬处理器。

这款主板支持 DDR4 还是 DDR5？

它仅支持 DDR4 内存，具有双通道能力，速度高达 4400 MHz（超频）。

有多少个 M.2 插槽？

有一个 M.2 插槽（M 键），支持 PCIe 4.0 x4 和 SATA 模式。此外，还有一个 M.2 E 键插槽用于 Wi-Fi/蓝牙。

最大内存容量是多少？

最大总内存为 64 GB，两个 DDR4 DIMM 插槽各支持最大 32 GB。

它是否集成了 Wi-Fi？

没有，但它包括一个 Wi-Fi 天线接口和一个 M.2 E 键插槽，用于安装兼容的 Wi-Fi/BT 模块（不包含）。

它有什么类型的网口？

它配备 Realtek RTL8125B 2.5 千兆以太网控制器，提供高达 2.5 Gbps 的速度。

如何清除 CMOS？

使用 JCMOS1 跳线：用螺丝刀短接引脚 1-2 5 秒钟（断电），然后恢复到开路位置。

我可以同时使用 M.2 SSD 和 SATA 端口吗？

可以，但在 M.2 插槽中使用 SATA M.2 SSD 时，SATA_4 端口将被禁用。其他 SATA 端口仍可使用。

这款主板的规格尺寸是什么？

它是 uATX 主板，尺寸为 208 毫米 x 236 毫米，适用于大多数标准机箱。

如何更新 BIOS？

您可以使用 BIOSTAR BIO-Flasher 工具（从 U 盘启动）或 Windows 中的 BIOS 更新工具。从 Biostar 官网下载最新 BIOS。

用户手册 B760MX2-E D4 BIOSTAR

本裝置經測試，證實依據 FCC 規範第 15 篇規定，符合 Class B 數位裝置的限制。這些限制意旨在提供合理的保護以防範有害的干擾。本設備會產生、使用並發出無線射頻能量，如未依指示進行安裝與使用，可能會對無線電通訊造成有害的干擾。然而，無法保證在任一特定安裝情況下不會產生任何干擾。如果本設備確實對無線電或電視收訊造成有害的干擾（可透過開啟和關閉設備電源的方式確定），則我們鼓勵使用者嘗試下列其中一項或多項方式來改善干擾情況：

• 重新調整接收天線的方向或位置。
• 增加設備與接收器之間的間隔距離。
• 將設備連接至與接收器所接電路不同的電源插座。
• 諮詢經銷商或有經驗的無線電 / 電視技術人員以尋求協助。

本用户手册内容的變更，恕不另行通知，製造商保留變更的權利。

本用户手册的所有內容若有任何錯誤，製造商沒有義務為其承担任何責任。所有商標和產品名稱均有其各自所有權。

未經過書面許可，不得以任何形式（部分或全部）複製此手冊資料。

免責說明

本手冊內容為 BIOSTAR® 智慧財產權，版權歸 BIOSTAR® 所有。我們本著對用戶負責的態度，精心地編寫該手冊，但不保證本手冊的內容完全準確無誤。BIOSTAR® 有權利在不知會用戶的前提下對產品不斷地進行改良、升級及對手冊內容進行修正，實際狀況請以產品實物為準。本手冊為純技術文檔，無任何暗示及影射第三方之內容，且不承擔排版錯誤導致的用戶理解歧義混淆。本手冊中所涉及的第三方註冊商標所有權歸其製造商或品牌所有人。

CE 符合性簡短聲明

我們聲明此產品符合現行標準，並滿足 2004/108/CE，

2006/95/CE 和 1999/05/CE 指令規定的所有基本要求。

防靜電操作規則

靜電可能嚴重損壞您的設備，在處理主板以及其它的系統設備的時候要特別注意，避免和主板上的系統零件的不必要接觸，保持在抗靜電的環境下工作，避免靜電放電可能對主板造成損壞，當在您的機箱中插入或者移除設備時，請確保電源處於關閉狀態，廠商對於不遵照本操作規則或者不遵守安全規範而對主板造成的損壞概不負責。

警告

主板易受靜電損壞

請遵守操作規則

目錄

第一章: 主板介绍 4

1.1 前言 4
1.2 包裝配件 4
1.3 主板特性.... 5
1.4 後側面板介面 6
1.5 主板結構圖 7
B760 7
B760 8

第二章: 硬體安裝 9

2.1 中央處理器(CPU) 9
2.2 散熱片 11
2.3 風扇接頭.....12
2.4 系統記憶體 12
2.5 擴充插槽....14
2.6 跳線設定....16
2.7 接頭和插槽 ..... 17
2.8 LED燈 20

第三章: UEFI BIOS和軟體....21

3.1 UEFI BIOS設定 21
3.2 更新BIOS....21
3.3 軟體 25

第四章: 幫助訊息 26

4.1 驅動程式安裝注意事項.....26
4.2 AMI BIOS 提示音代碼 27
4.3 問題解答....27

附錄：產品中有毒有害物質或元素的名稱及含量 28

第一章: 主板介绍

1.1 前言

感謝您選購我們的產品，在開始安裝主板前，請仔細閱讀以下安全指導說明：

• 選擇清潔穩定的工作環境。
• 操作前請確保電腦關閉電源。
• 從抗靜電袋取出主板之前，先使用靜電消除器或防靜電手環去除靜電以確保安全。
• 避免觸摸主板上的零件，手持電路板的邊緣，請勿折彎或按壓電路板。
• 安裝之後，確認沒有任何小零件置於機箱中，一些小的零件可能會引起電流短路並可能損壞設備。
• 確保電腦遠離危險區域，如：高溫、潮濕、靠近水源的地方。須確保電腦遠離危險。
• 電腦的工作溫度應保持在0-45°C之間。
• 為避免受傷，請注意以下幾點：
  主板或連接器上尖銳的針腳機箱上的粗糙邊緣和尖角損壞的電纜可能引起短路

1.2 包装配件

• Serial ATA排線 x2
• ATX機箱後側I/O面板 x1
• WIFI天線配件 x1
• 安装指南 x1
• 驅動光碟 x1 (包括安裝驅動)
• M.2 扣具 x1

注意

》此清單可能因銷售區域或主板型號不同而有差異，相關標準配備詳情請咨詢當地經銷商。

1.3 主板特性

規格
CPU支援	第12/13代LGA1700架構,支援Intel® CoreTM i9/i7/i5/i3處理器和Intel® Pentium®處理器/Intel® Celeron®處理器*請瀏覽映泰網站www.biostar.com.tw獲得CPU的支援列表
晶片組Intel® B760
記憶體	支援雙通道DDR4 1866/2133/2400/2666/2933/3200/3600(OC)/3800(OC)/4000(OC)/+4400(OC)2x DDR4 DIMM插槽,支援最高容量為64GB每根DIMM支援non-ECC 4/8/16/32 GB DDR4記憶體模組支援Intel® Extreme Memory Profile(XMP)記憶體技術*請瀏覽映泰網站www.biostar.com.tw獲得記憶體的支援列表
儲存	--總量共支援1x M.2插槽和4x SATA III(6Gb/s)接頭4x SATA III接頭(6Gb/s)1x M.2(M Key)插槽(M2_PCIEG3_32G_SATA):支援M.2 Type 2240/2260/2280 SSD模組支援PCI-E 3.0 x4 (32Gb/s)/PCI-E 4.0 x4 (64Gb/s)-NVMe/AHCI SSD & SATA SSD
網路	B760MX-E D4/B760MH D4Intel i219v10/100/1000 Mb/s半/全雙功能,自動協商模式	B760MX2-E D4RTL8125B10/100/1000/2500 Mb/s半/全雙功能,自動協商模式
音效	ALC8977.1聲道,支援高解析音效輸出
USB	4x USB 3.2(Gen1)連接埠(後側面板2個連接埠,內建接頭支援2個連接埠)8x USB 2.0連接埠(後側面板4個連接埠,內建接頭支援4個連接埠)
擴充插槽	1x PCIe 3.0 x1插槽1x PCIe 4.0 x16插槽
後側面板接頭	B760MX-E D4/B760MX2-E D41x WIFI天線接頭1x PS/2鍵盤/滑鼠連接埠1x HDMI連接埠1x VGA+DVI連接埠2x USB3.2 (Gen1)連接埠4x USB 2.0連接埠1x LAN連接埠3x 音效接孔	B760MH D41x PS/2鍵盤/滑鼠連接埠1x HDMI連接埠1x VGA連接埠2x USB3.2 (Gen1)連接埠4x USB 2.0連接埠1x LAN連接埠3x 音效接孔
內建接頭連接埠	B760MX-E D4/B760MX2-E D44x SATA III接頭(6Gb/s)1x M.2(E Key)插槽:2230尺寸,支援Wi-Fi/Bluetooth/Intel® CNVi2x USB2.0連接埠(每個接頭支援2個USB2.0連接埠)1x USB3.2(Gen1)連接埠(每個接頭支援2個USB3.2(Gen1)連接埠)1x 電源插槽(8-pin)1x 電源插槽(24-pin)1x CPU風扇接頭1x 系統風扇接頭1x 前置面板接頭1x 前置音效接頭1x 内部立體聲揚聲器接頭1x 清除CMOS組態資料接頭1x 序列埠接頭1x TPM接頭*不提供M.2 (E Key) Wi-Fi卡	B760MH D44x SATA III接頭(6Gb/s)2x USB2.0連接埠(每個接頭支援2個USB2.0連接埠)1x USB3.2(Gen1)連接埠(每個接頭支援2個USB3.2(Gen1)連接埠)1x 電源插槽(8-pin)1x 電源插槽(24-pin)1x CPU風扇接頭1x 系統風扇接頭1x前置面板接頭1x 前置音效接頭1x 内部立體聲揚聲器接頭1x 清除CMOS組態資料接頭1x 序列埠接頭1x TPM接頭
主板尺寸uATX型式規格,208 mm x 236 mm
操作系統支援	Windows 10(64bit)/Windows 11(64bit)*如有增加或減少任何OS支援,Biostar保留不預先通知的權利。

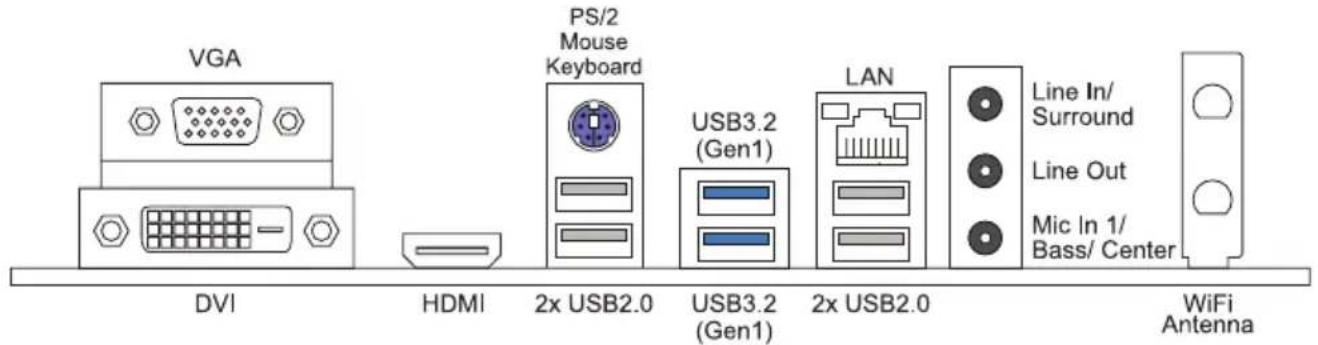

1.4 後側面板介面

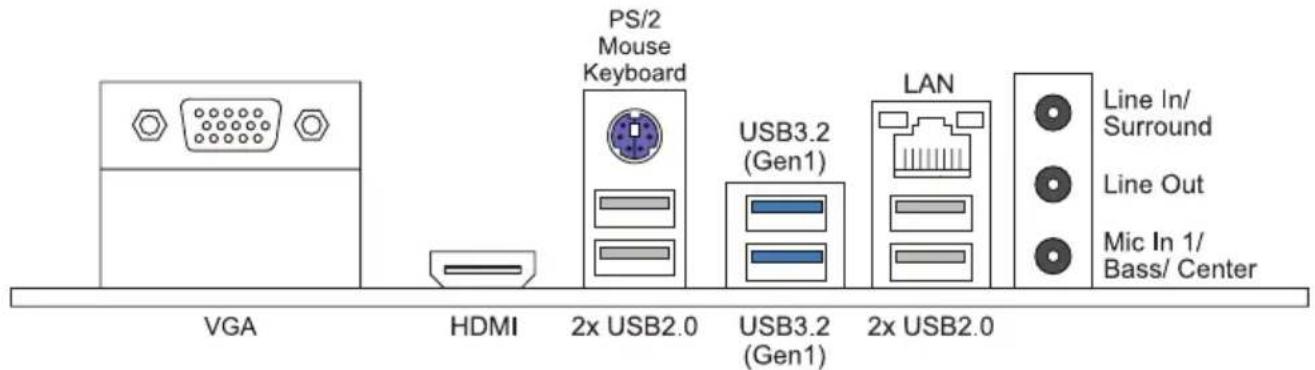

B760MX-E D4

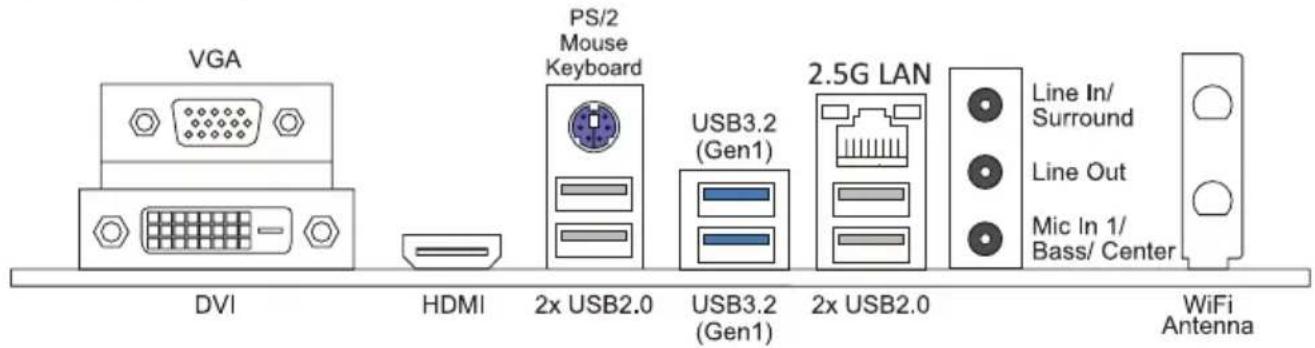

B760MX2-E D4

B760MH D4

注意

》僅Intel集成顯卡處理器支援VGA/HDMI/DVI-D連接埠。
》最大解析度：

HDMI: 4096 x 2160 @24Hz

VGA: 4096 x 2304 @60Hz

DVI-D: 1920 x 1200 @60Hz

》主板可同時支援3種顯示連接埠輸出。顯示輸出的配置可以在英特爾圖形驅動程式工具中進行選擇。
» 當使用前置HD音效插孔並插入耳機/麥克風時，後置聲音將自動禁用。
» WiFi天線可提供您連接到E KEY模組並使用WiFi和藍牙功能。

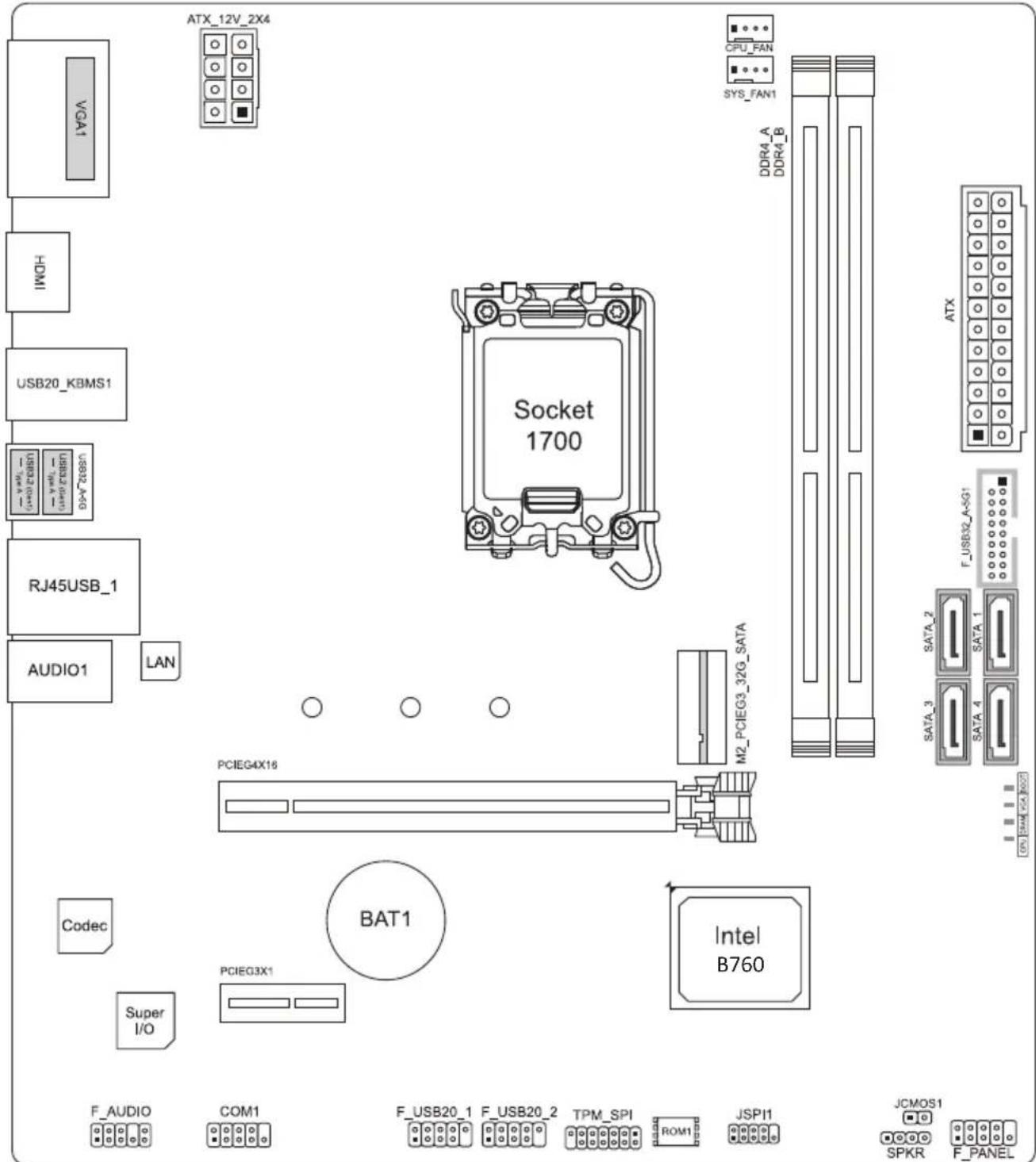

1.5 主板結構圖

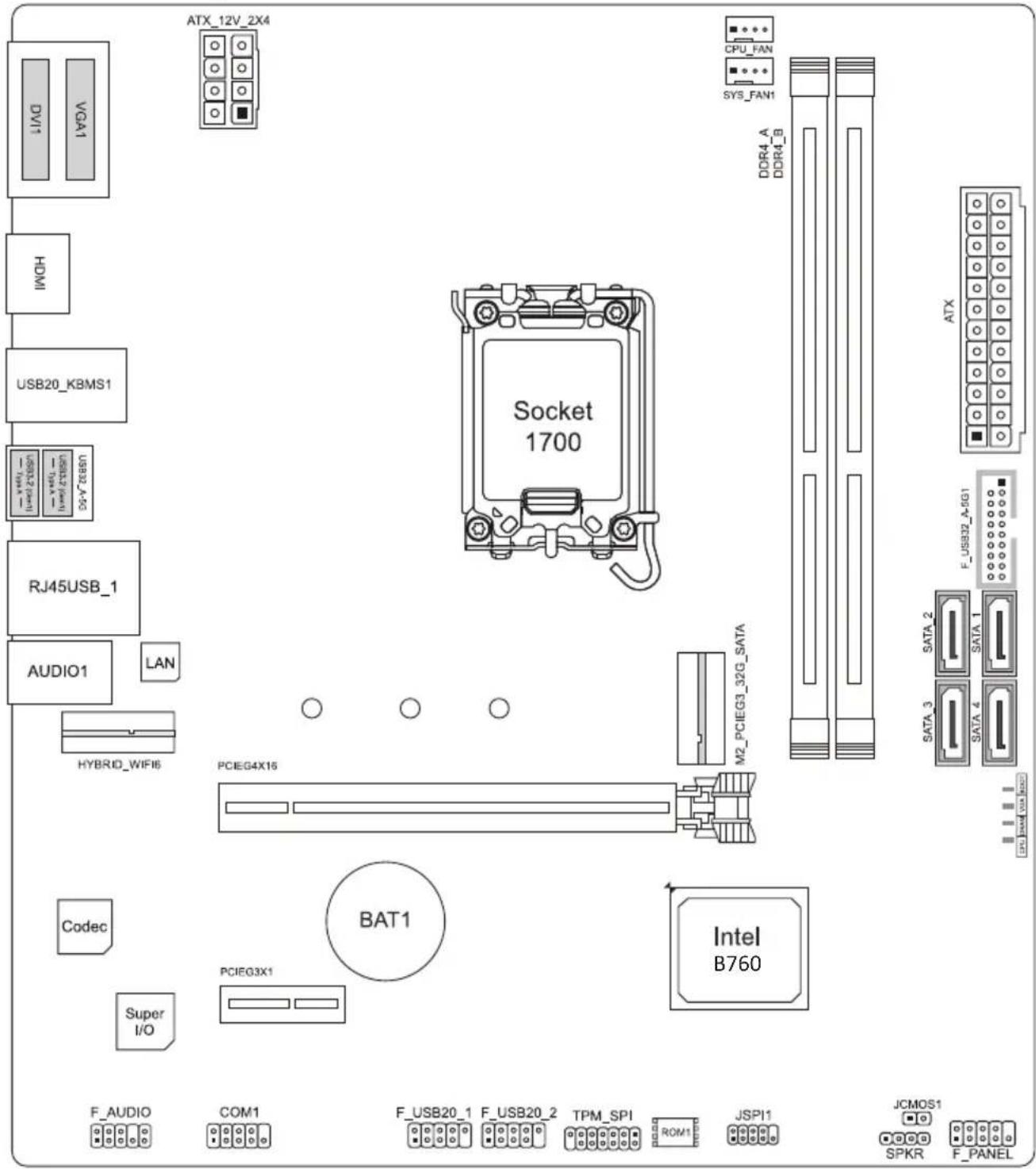

B760MX-E D4 / B760MX2-E D4

注意

» ■ 標示為針腳1

B760MH D4

注意

» ■ 標示為針腳1

第二章: 硬體安裝

2.1 中央處理器(CPU)

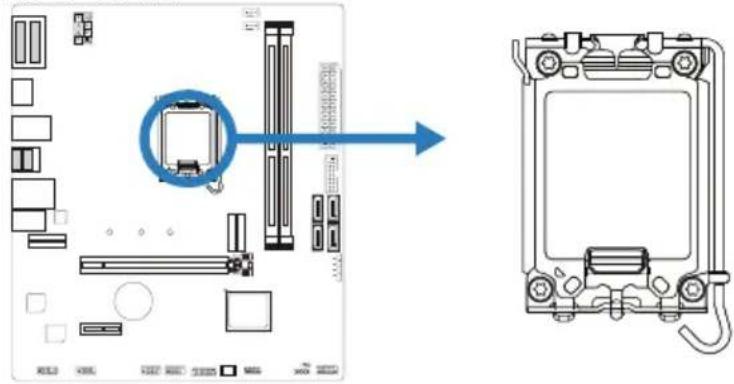

步驟1: 找到主板上的CPU插槽。

» 安裝前請取掉針腳保護蓋，並妥善保管以備使用。移開CPU後，請蓋上保護蓋以確保針腳不會被損壞。
》主板可能配有兩種不同的針腳保護蓋，請參照以下指示取掉保護蓋。

步驟 2: 將 ILM 拉桿向上抬起並將 CPU 保護蓋掀起。

步驟 3: 將處理器對準插槽上相對應位置。

» 請確保安裝為LGA1700插座設計的CPU。
》CPU必須按正確的方向放入，請勿強行將CPU放進插槽以免造成CPU損壞。

2.2 散熱片

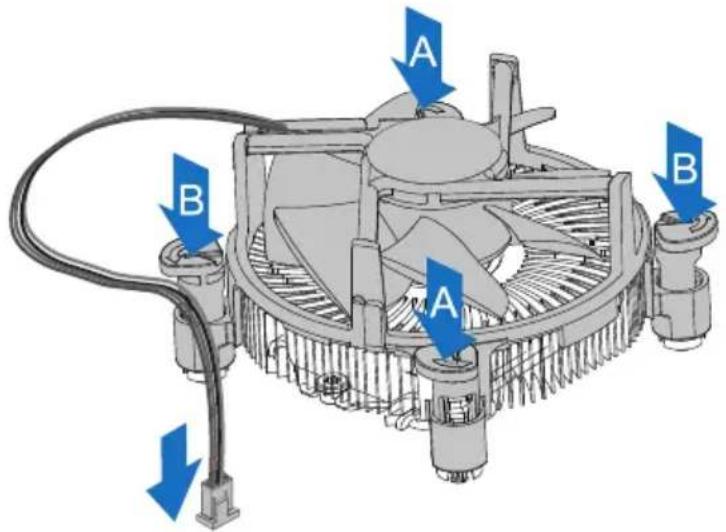

步驟1: 請將CPU風扇零件置於CPU頂部，確保四個固定件對齊主板上的插孔，調整其方位，使風扇電線與CPU風扇接孔間距最近。確保固定件與插槽垂直指向散熱片。

步驟2: 依序把對角2個固定件同時向下按壓，以固定風扇，完成CPU安裝。

注意

》如有必要，在安裝散熱風扇前請先塗抹散熱膏於CPU表面。
» 請務必連接CPU風扇接孔。
》請參照CPU散熱片的使用安裝手冊獲得正確的安裝訊息。

2.3 風扇接頭

此風扇接頭支援電腦上設置的冷卻風扇，風扇電纜和連接器可能因風扇製造商而有差異。

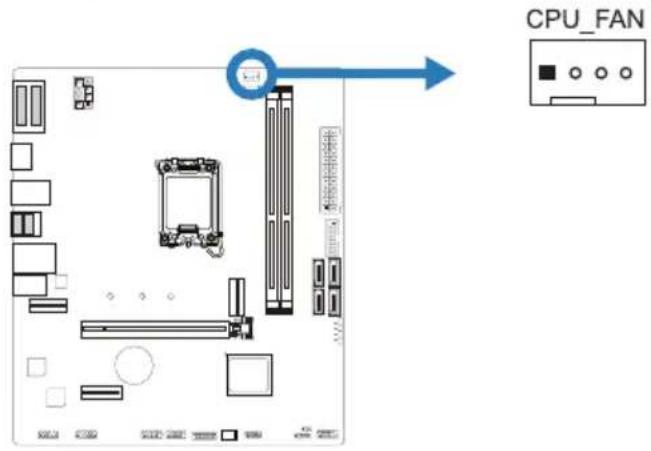

CPU_FAN 風扇接頭

» CPU_FAN，SYS_FAN1支援4個針腳和3針腳接頭；接線時請注意紅線是正級需接到第二個針腳，黑線接地需接到接地針腳。

2.4 系統記憶體

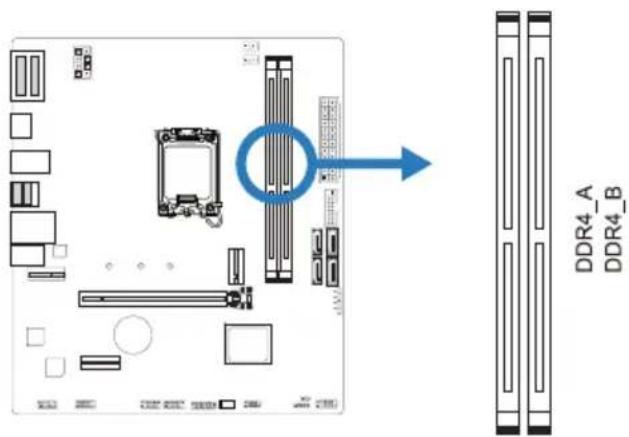

DDR4記憶體模組

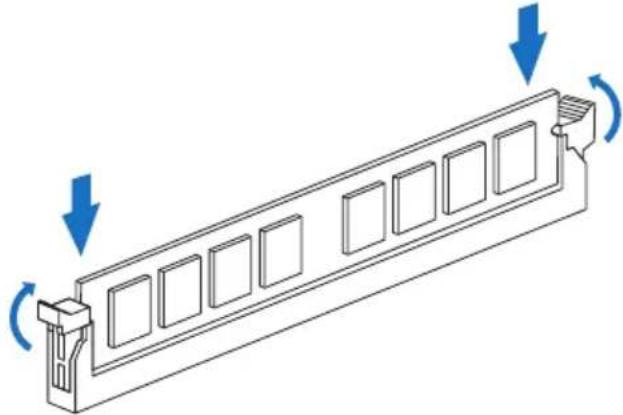

步驟1: 向外按壓固定夾以解鎖DIMM插槽。對準插槽上的DIMM，以使DIMM上的槽口與插槽上的缺口符合。

步驟2: 垂直將DIMM牢固地插入插槽，直到固定夾扣跳回原位，並且DIMM正確就位。

》如果DIMM未順利插入，請勿強行插入按壓安裝。請將其完全拉出後重試。

記憶體容量

DIMM插槽位置 模组 總記憶用量
DDR4_A 4GB/8GB/16GB/32GB	最大為 64GB.
DDR4_B 4GB/8GB/16GB/32GB

雙通道記憶安裝

為啟動主板雙通道功能，使用記憶體模組必須符合以下要求：成對安裝相同密度的記憶體模組。如下表所示

雙通道狀態 DDR4_A DDR4_B
Disabled O X
Disabled X O
Enabled O O

(“O”表示記憶體已安裝，“X”表示記憶體未安裝。)

注意

» 當安裝多個記憶模組時，我們建議使用相同品牌和容量的記憶體於主板上。

2.5 擴充插槽

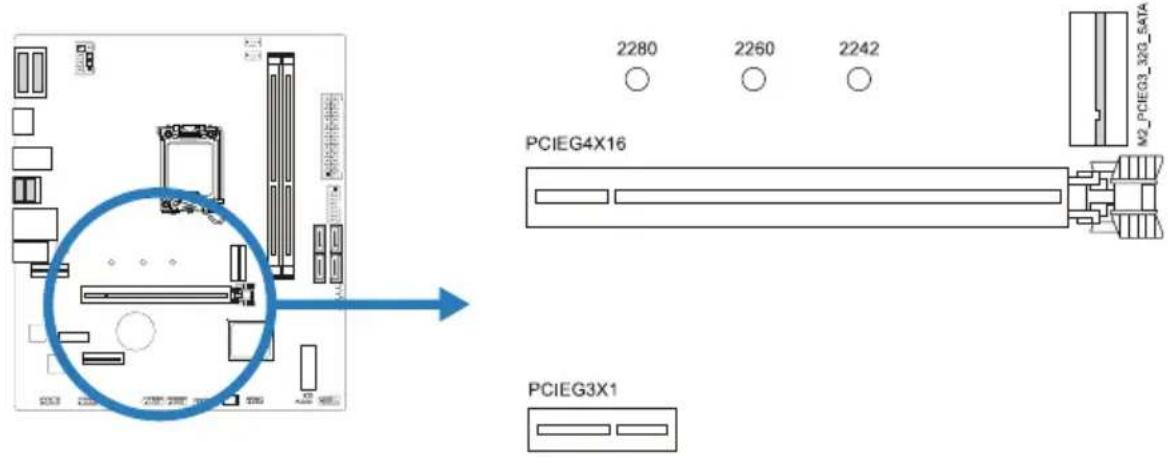

PCIEG4X16: PCI-Express Gen4 x16 插槽(x16模式)

• 符合PCI-Express 4.0規範。
• 最大帶寬總計為64GB/s。

PCIEG3X1: PCI-Express Gen3 x1 插槽

• 符合PCI-Express 3.0規範。
• 每個資料傳輸頻寬高達1GB/s；總頻寬為2GB/s。

M2_PCIEG3_32G_SATA: M.2 (M Key) 插槽

• M.2插槽支援2240/2260/2280類型SSD模組, 安裝M.2模組前請將六角柱放到正確的位置。
• 支援M.2 SATA III (6.0 Gb/s)模組與M.2 PCI Express Gen3 x4(32Gb/s)模組 - NVMe & AHCI SSD/ SATA SSD。

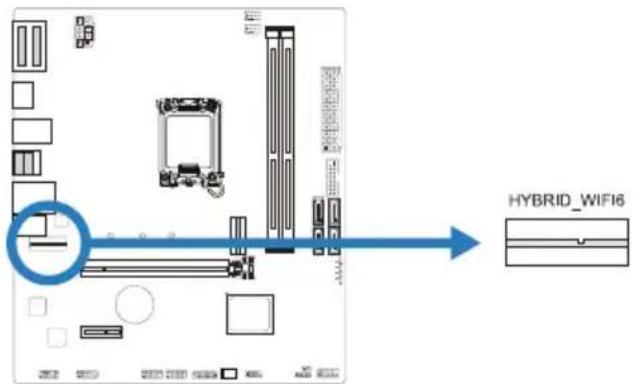

HYBRID_WIFI6: M.2 (E Key) 插槽 (不提供M.2 (E Key) Wi-Fi卡)

• 支援M.2插槽2230尺寸模組。
• 支援WiFi、Bluetooth和Intel® CNVi。

注意

» 當SATA模式佔用M.2(M2_PCIEG3_32G_SATA)插槽時，SATA_4連接器將被禁用。

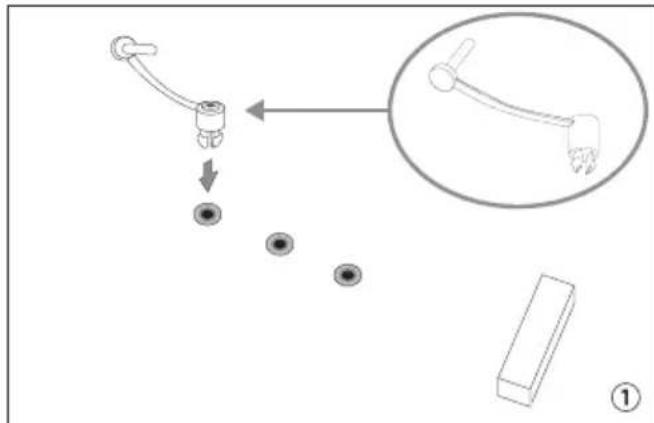

安装 M.2 扣具

1. 將 M.2 扣具鎖定在您用於 M.2 SSD 類型的主板孔中。
2. 將 M.2 SSD 插入 M.2 插槽。
3. 將 M.2 扣具上的銷釘插入其自身的孔中。

• 安裝擴充卡前請閱讀擴充卡的相關指示說明。
• 打開電腦機箱後蓋，移除螺絲和插槽支架。
• 將擴充卡按照正確的方向插入插槽，直到擴充卡完全固定住。
• 用螺絲將擴充卡的金屬支架固定到機箱後置面板。(僅安裝顯示卡時適用此步驟)
• 將電腦機箱後蓋閉合。
• 開機。如有必要，可為擴充卡更改BIOS設定。
• 安裝擴充卡的驅動。

注意

》請注意，如果要安裝或卸下螺絲，則需要使用M2型螺絲起子。建議不要使用不符合規格的螺絲起子，否則可能會造成螺絲損壞。

2.6 跳線設定

下圖顯示為如何安裝跳線。當跳帽放置在針腳上時，跳線為關閉(close)狀態。若跳帽未放置在針腳上時，則跳線為打開(open)狀態。下圖顯示如何設置跳線。

針腳 打開 針腳 關閉 針腳1-2

關閉

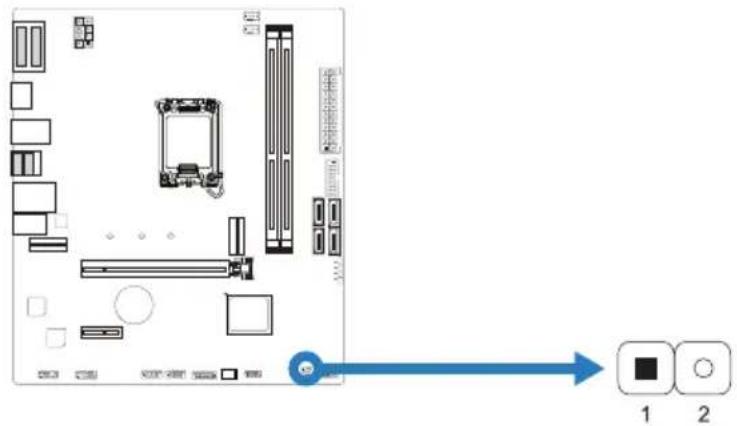

JCMOS1: 清空CMOS 跳線

用戶可清空CMOS數據並恢復BIOS安全設定，請依照以下步驟操作以免造成主板損壞。

1. 關閉AC電源。
2. 將跳線設置成1-2接腳短路，建議可以使用一個金屬物體如螺絲起子同時觸碰1-2針腳。
3. 等待5秒鐘。
4. 清空CMOS數據後，請確認跳線設定為1-2針腳打開。
5. 打開AC電源。
6. 開機後按下鍵進入BIOS設定。

2.7 接頭和插槽

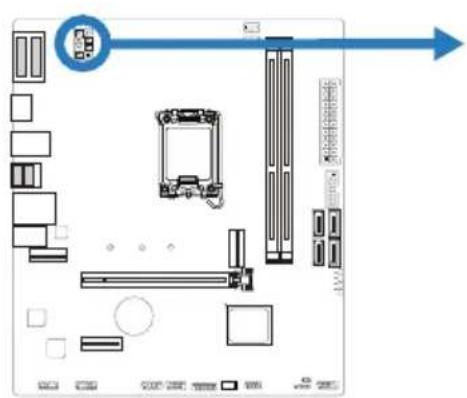

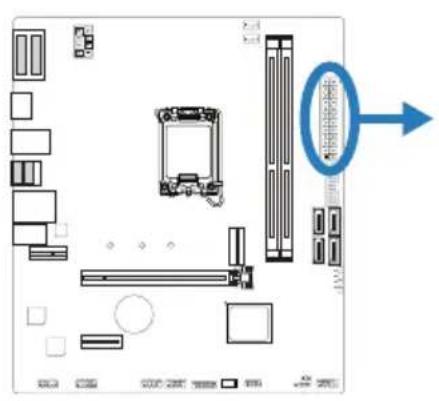

ATX: ATX電源插槽

為了更好的相容性，我們建議使用標準的ATX24-pin電源供應此插槽的電源。

此插槽為CPU電路提供+12V電壓。若CPU電源插頭為4針腳，請將其插入ATX_12V_2X4的1-2-5-6針腳。

針	定義
1+12V
2+12V
3+12V
4+12V
5	接地
6	接地
7接地
8	接地

注意

》開機前，請確保ATX、ATX_12V_2X4插槽都已插上電源。
》電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議您使用具有更高功率輸出的電源供應器。

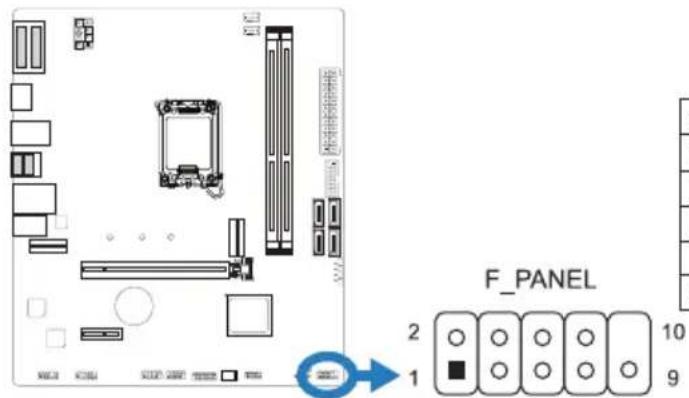

F-PANEL: 前置面板接頭

此10針腳接頭包含開機，重新啟動，硬碟指示燈和電源指示燈。

針	定義	功能	針	定義	功能
1	HDD LED(+)	硬碟指不燈	2	Power LED (+)	電源指示燈
3	HDD LED(-) 4		LED (-)
5	接地	重啓按鈕 8	6	電源按鈕	開機按鈕
7	啓		接地
9	NC	NC	10	NA	NA

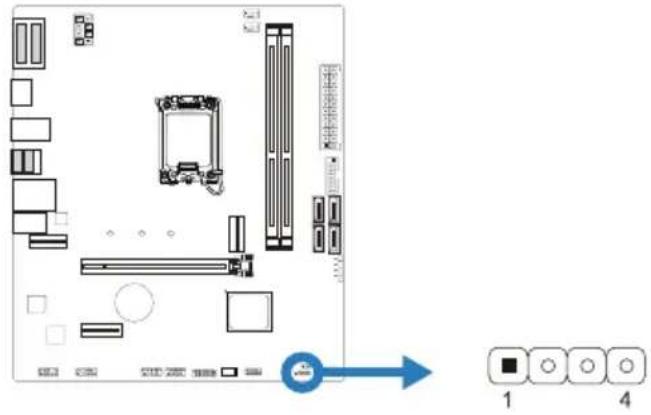

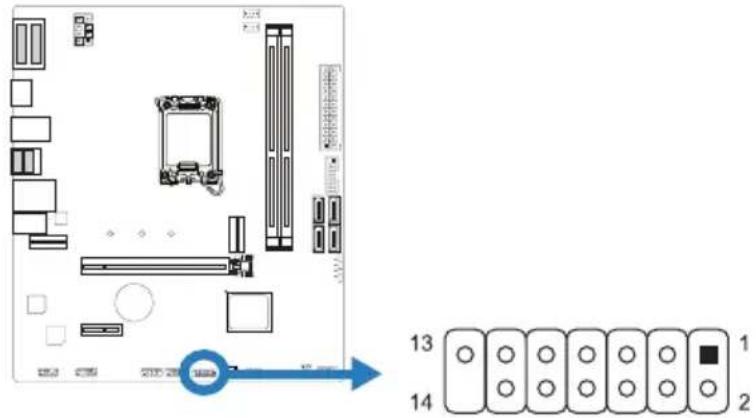

SPKR: 揚聲器接頭

此4針腳接頭提供您連接揚聲器。

此接頭可連接可信任安全平台模組系統，可用來儲存金鑰、認證與資料，並增加網路安全性。

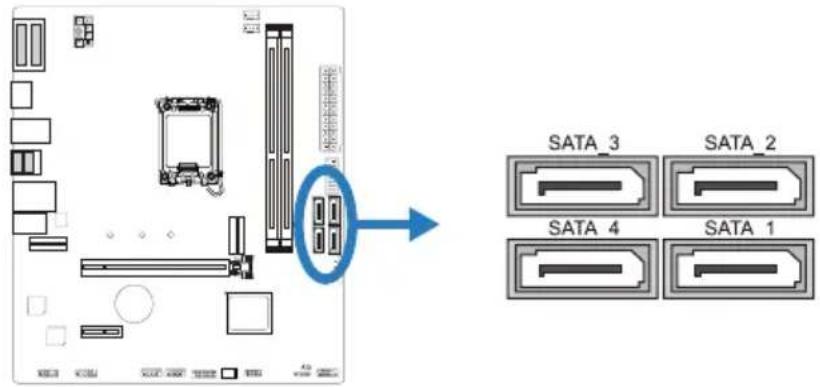

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4: Serial ATA接頭

此接頭通過SATA數據線連接SATA硬碟。

針	定義
1	接地
2 TX+
3 TX-
4	接地
5 RX-
6 RX+
7接地

注意

» 當SATA模式佔用M.2(M2_PCIEG3_32G_SATA)插槽時，SATA_4連接器將被禁用。

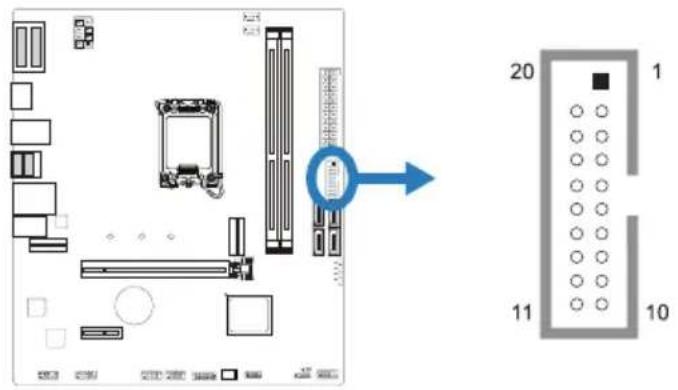

F\_USB32\_A-5G: 前置面板USB 3.2(Gen1)接頭

此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得連接。

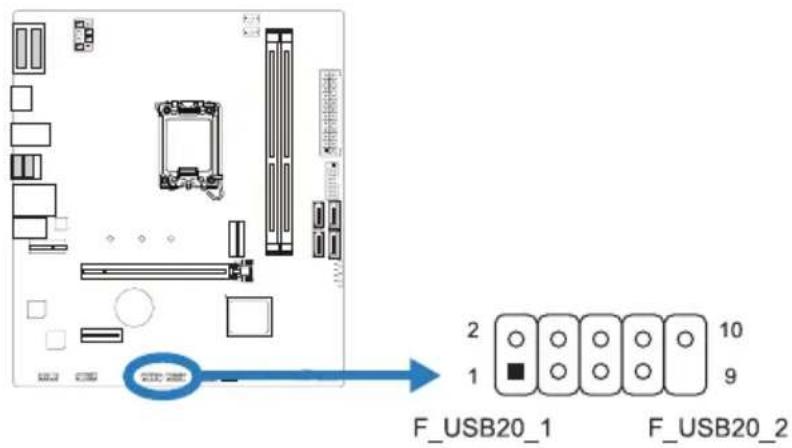

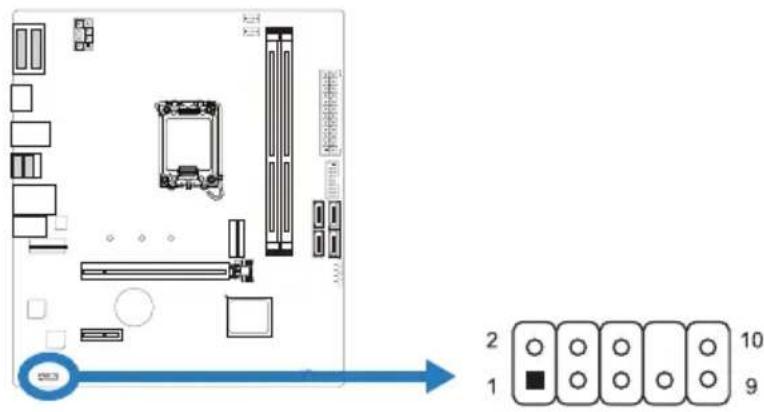

F\_USB20\_1/F\_USB20\_2: 前置面板USB 2.0接頭

此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得連接。

此接頭可連接音效輸出數據線，支援HD(高解析)音效和AC' 97。

》當使用前置HD音效插孔並插入耳機/麥克風時，後置聲音將自動禁用。
》建議您連接前置高解析音效插孔，即可使用主板高解析音效功能。
》如果要連接使用AC'97前置音效輸出數據線，請關閉"前置面板插孔檢測功能”。此功能在系統音效工具中可見。

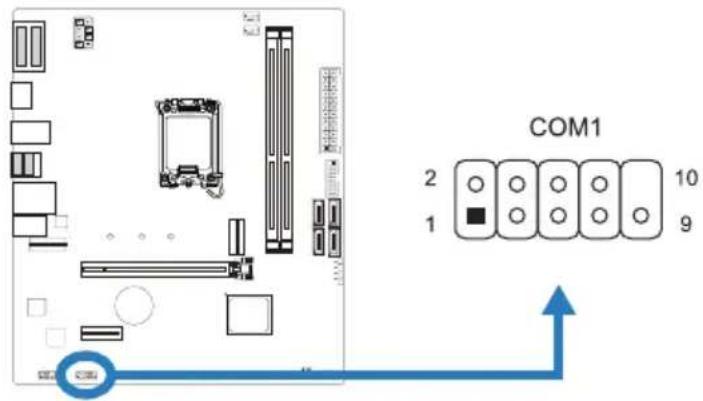

COM1: 序列埠接頭

此主板提供序列埠接頭可接至RS-232接頭。

針	定義
1 載	波檢測
2 接	收資料
3 發	送數據
4 資	料終端備妥
5 接	地訊號
6 資	料集備妥
7輸	送要求
8 清	除發送
9 震	鈴指示器
10 Key

2.8 LED燈

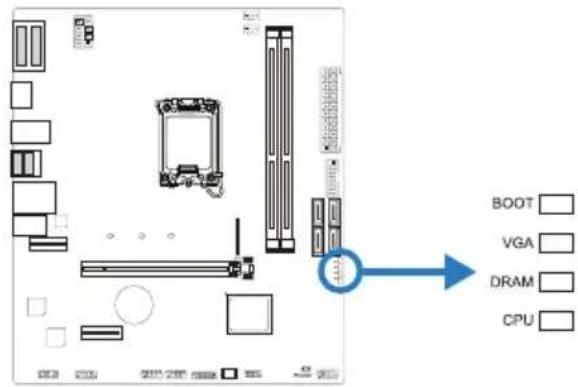

Debug LED: 檢測LED指示燈

LED指示燈顯示主板的檢測狀態。

BOOT - 表示啟動設備未檢測到或發生故障。

VGA - 表示GPU未檢測到或發生故障。

DRAM - 表示DRAM未檢測到或發生故障。

CPU - 表示CPU未檢測到或發生故障。

注意

》啟動電腦後，LED指示燈將按以下順序點亮：

CPU→DRAM→VGA→引導。

》當電腦準備就緒時，LED指示燈將顯示錯誤發生的位置，並持續亮著直到問題解決。

》啟動電腦後，如果未檢測到異常，則Debug LED將不會點亮。

第三章: UEFI BIOS和軟體

3.1 UEFI BIOS設定

• BIOS設定程式可用於查看與更改電腦的BIOS設定。開機進行自動檢測時，按鍵可進入BIOS設定程式。
• 更多相關UEFI BIOS設置訊息，請參考網站上的UEFI BIOS手冊。

3.2 更新BIOS

以下任意一種工具都可以更新BIOS:

• BIOSTAR BIO-Flasher: 使用此工具，BIOS可透過硬碟上的檔案更新、USB驅動更新或者CD-ROM更新。
• BIOSTAR BIOS更新工具: 能夠在Windows環境下自動更新。使用此工具，BIOS可透過硬碟上的檔案更新、USB驅動更新、CD-ROM更新或者從網站上的檔案執行下載更新。

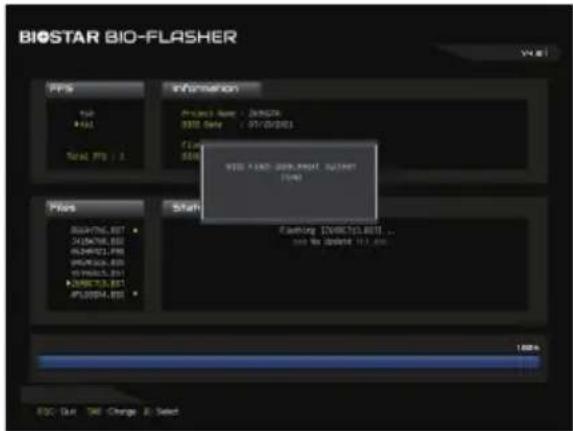

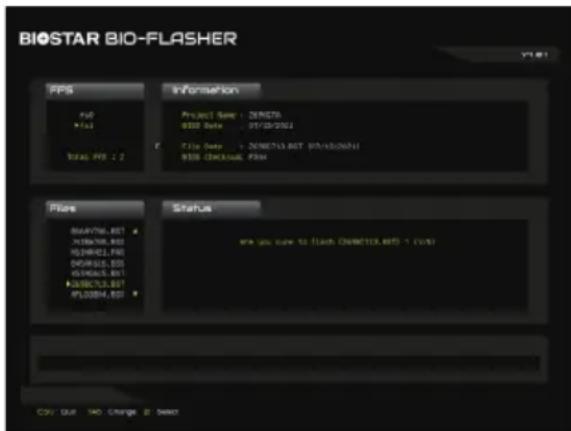

BIOSTAR BIO-Flasher

注意

》此工具僅允許可使用FAT32/16格式化或單個分區的存儲設備。
》更新BIOS時若關機或重啓系統將導致系統啟動失敗。

使用BIOSTAR BIO-Flasher更新BIOS

1. 進入網站下載與主板相符的最新BIOS檔案。
2. 然後儲存BIOS檔案到USB隨身碟。(僅支援FAT/FAT32格式)
3. 插入包含BIOS檔案的USB隨身碟到USB連接埠。

4. 開機或重啓後，在自動檢測過程中按鍵。

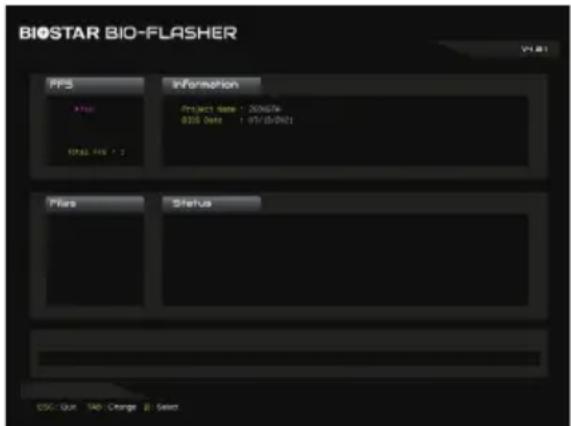

5. 進入開機自我檢測(POST)螢幕畫面後，BIO-FLASHER程式跳出。選擇搜尋BIOS檔案。

6. 選擇合適的BIOS檔案件，並按“Yes”執行BIOS更新程式。

1. BIOS更新完成後則會彈出一個對話框，要求您重新啟動系統。按鍵重新啟動系統。

1. 當系統啟動並顯示全螢幕標誌時，按鍵進入BIOS設定。

進入BIOS設定程式後，請選擇，使用功能下載系統優化預設值，然後選擇以重新啟動電腦。完成BIOS更新。

BIOS更新工具（通過網路）

1. 用DVD驅動安裝BIOS Update Utility。

2. 使用此功能時，請確保電腦已連接到網路。

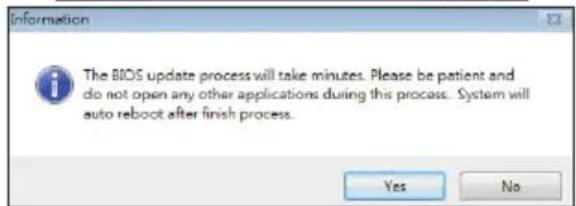

3. 啟動BIOS更新工具，然後點擊 “Online Update” 按鈕。

4. 螢幕跳出是否執行更新BIOS程式的對話框，點擊 “Yes” 開始更新BIOS。

5. 如果BIOS有新版本，螢幕會跳出提示您下載最新版本的對話框。點擊 “Yes” 下載。

6. 完成下載後，螢幕跳出提示您更新 BIOS 的對話框，點擊 “Yes” 開始更新。

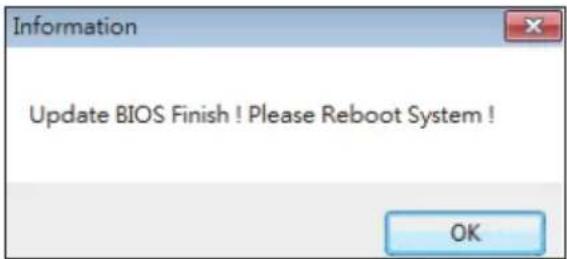

1. 更新程式結束後，螢幕跳出提示您重新開機引導系統的對話框。點擊“OK”重啟。

1. 當系統啟動並顯示全螢幕標誌時，按鍵進入BIOS設定。

進入BIOS設定程式後，請選擇，使用功能下載系統優化預設值，然後選擇以重新啟動電腦。完成BIOS更新。

BIOS更新工具（通過BIOS文件）

1. 用DVD驅動安裝BIOS更新工具。

2. 從我們的網站www.biostar.com.tw下載合適的BIOS.

3. 在主頁面打開BIOS Update Utility，然後點擊“Update BIOS”按鈕。

4. 螢幕跳出是否執行更新BIOS程式的對話請求，點擊“OK”開始更新BIOS。

5. 選擇BIOS檔案的存放目錄。然後選擇合適的BIOS檔案，點擊“Open”。

更新BIOS要花幾分鐘時間，請耐心等待。

1. BIOS更新過程結束後，點擊 “OK” 重新啟動。

1. 當系統啟動並顯示全螢幕標誌時，按鍵進入BIOS設定。

進入BIOS設定程式後，請選擇，使用功能下載系統優化預設值，然後選擇以重新啟動電腦。完成BIOS更新。

BIOS備份

點擊BIOS備份按鈕，選擇備份檔案內的合適目錄命名，然後點擊“Save”。

1. 將光碟放入光碟機，若Autorun功能已啟動，則會顯示驅動安裝程式。
2. 選擇Software Installation，然後點擊各軟體圖示。
3. 根據螢幕上的指令完成安裝。

啟動軟體

安裝程式完成後，桌面上將出現軟體圖示。請雙擊圖示啟動軟體工具。

注意

》所有軟體的相關訊息和內容若有變更，恕不另行通知。為使系統性能更佳，軟體會不斷升級。
》下面的圖片和訊息僅供參考，此主板的實際訊息和設定可能與手冊略有差異。

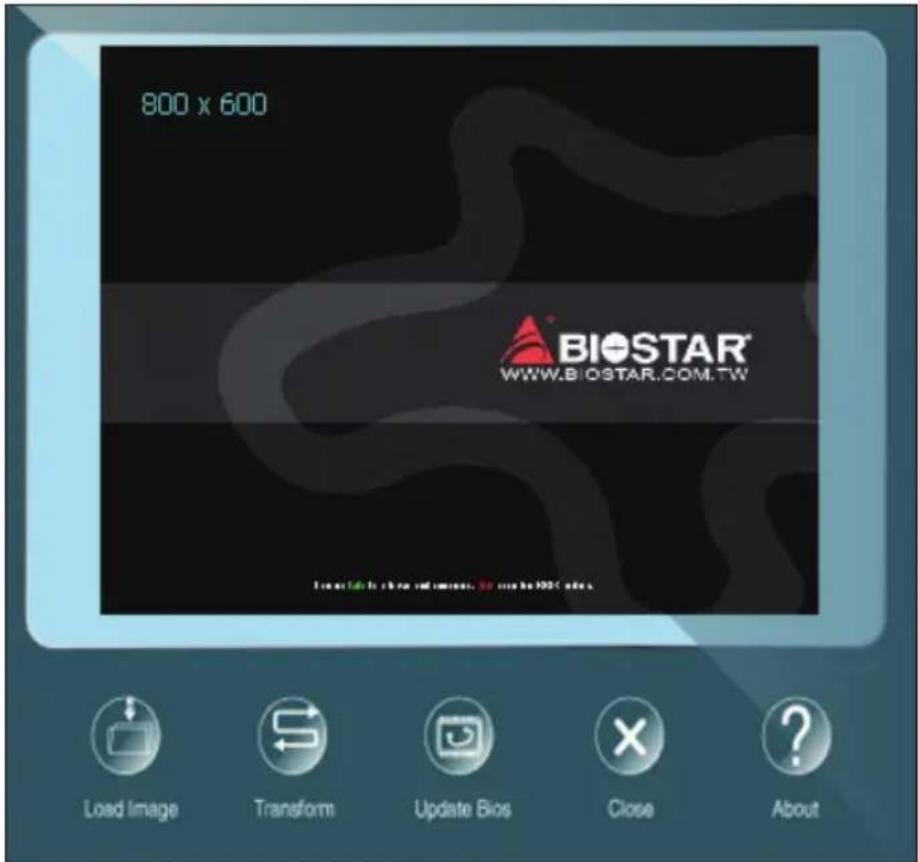

BIOScreen 工具

此實用工具可以將開機畫面個性化。您可以選擇BMP格式來自定義電腦開機畫面。

請參照以下步驟來更新開機畫面：

• 載入圖片(Load Image)：選擇圖片作為開機畫面。
• 轉換(Transform)：轉換圖片並預覽。
• 更新BIOS(Update Bios)：將圖片寫入BIOS記憶體，然後完成更新。

第四章: 幫助訊息

4.1 驅動程式安裝注意事項

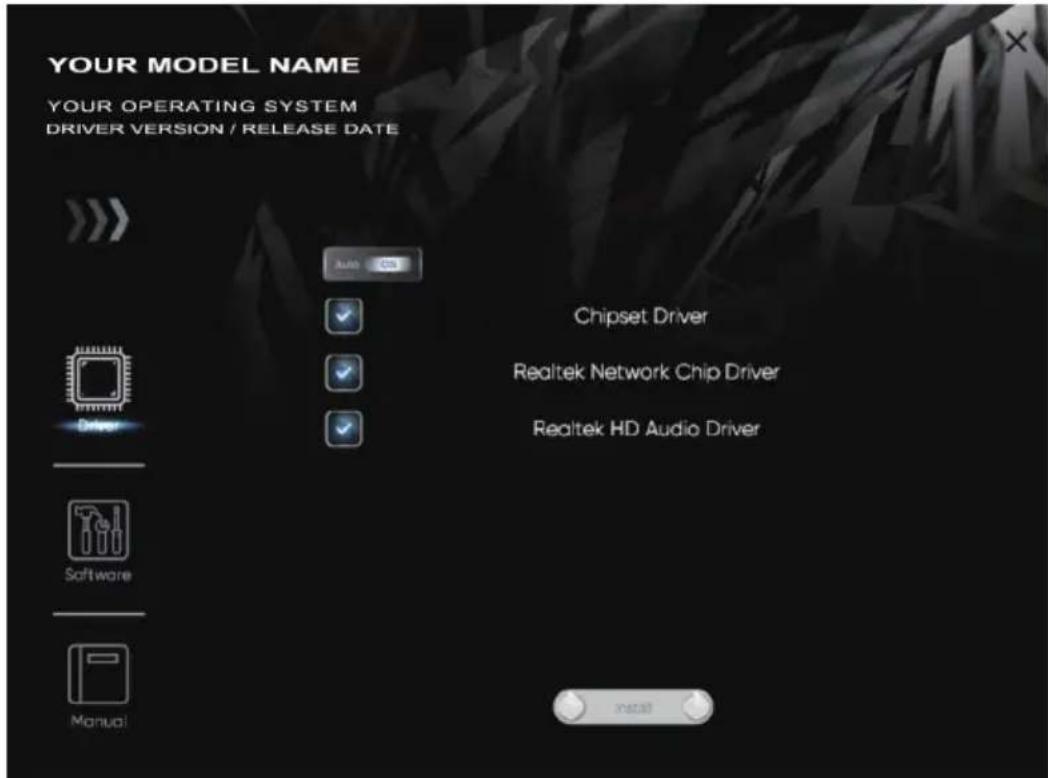

為獲得更好的系統性能，在操作系統安裝完成後，請插入您的系統驅動光碟並安裝。插入DVD後，將出現如下所示畫面。

此設定將自動檢測您的主板和操作系統。

A. 驅動程式安裝

安裝驅動程式，請點擊Driver圖示。設定指南將自動檢測您的主板和操作系統。點擊各設備驅動程式，以開始安裝程序。

B. 軟體安裝

安裝軟體，請點擊Software圖示。設定指南將列出系統可用軟體，點擊各軟體名稱，以開始安裝程序。

C. 使用手册

除了書本形式的手冊，我們也提供光碟形式的使用指南。點擊Manual圖示，瀏覽可用相關使用指南。

注意

》若在放入驅動程式DVD之後此窗口仍沒有出現，請由檔案瀏覽器尋找並執行驅動光碟下的SETUP.EXE檔案。
》如果需要Acrobat Reader打開manual檔案。請從網站http://get.adobe.com/reader/下載最新版本的Acrobat Reader軟體。
》插圖中使用的主板可能與實際的主板不同。這些插圖僅供參考。

4.2 AMI BIOS 提示音代碼

啟動區塊模組提示音代碼

提示音次數 含義
持續提示音 記憶體錯誤或未找到記憶體模塊

BIOS 開機自檢提示音代碼

提示音次數 含義
1 系統引導成功
8 顯示記憶體錯誤(視訊介面卡)

4.3 問題解答

CPU過熱保護系統

在開啓系統數秒後如有自動關機的現象，這說明CPU保護功能已被啓用。CPU過熱時，防止損壞CPU，主機將自動關機，系統則無法重新啟動。

此種情況下，請仔細檢查。

1. CPU 散熱器平放在CPU表面。
2. CPU風扇能正常旋轉。
3. CPU風扇旋轉速度與CPU運行速度相符。

確認後，請按以下步驟緩解CPU保護功能。

1. 切斷電源數秒。
2. 等待幾秒鐘。
3. 插上電源開啓系統。

或是:

1. 清除CMOS數據。(查看 “Close CMOS Header: JCMOS1” 部分)
2. 等待幾秒鐘。
3. 重啓系統。
