IPC-7130 - 电脑机箱 Advantech - 免费用户手册

产品类型	工控机箱
品牌	Advantech（研华）
型号	IPC-7130
外形尺寸（宽×高×深）	200 mm × 320 mm × 480 mm
重量	约 7 kg
电源选项	300W 或 400W，交流 100~240V，支持冗余电源
存储容量	1个内置3.5英寸HDD，2个外置3.5英寸SATA/SAS HDD，1个外置5.25英寸驱动器
冷却系统	1个12cm 85 CFM风扇，带可拆卸空气过滤器
指示灯	双色LED（蓝/红）指示电源、温度、HDD和风扇状态
控制按钮	电源按钮、复位按钮、报警复位按钮
报警板	监测电源故障、风扇故障、温度过高，提供声音报警
安装方式	支持壁挂式安装（附带支架）
结构材料	高强度钢
适用主板	MicroATX 和 ATX（支持多种研华主板）
环境温度范围	0°C 至 40°C
安全认证	FCC Part 15，CCC，UL/TUV/CB
维护清洁	定期清洗过滤器；更换电源模块
随附配件	螺丝包、壁挂支架、用户手册、质保卡
保修期限	2年质保（原购买商）
技术支持	研华提供免费电话技术支持

常见问题 - IPC-7130 Advantech

IPC-7130 机箱支持哪些主板规格？

支持 MicroATX 和 ATX 主板，具体型号可参考用户手册附录B。

如何安装硬盘驱动器？

内置3.5英寸HDD需安装在硬盘支架上；外置3.5英寸和5.25英寸驱动器需安装在前面板驱动器仓，详见手册第2.4节。

如何清洁空气过滤器？

前面板风扇处有可拆卸滤网，建议定期取下用清水冲洗或吸尘器清洁，干燥后装回。

LED指示灯颜色分别代表什么？

蓝色常亮表示电源正常；红色常亮表示对应组件（电源/风扇/温度）异常；粉色常亮表示CPU相关异常。HDD LED闪烁表示数据访问。

如何更换电源模块？

断开电源线，打开机箱侧盖，松开电源固定螺丝，拔出旧电源，插入新电源并固定，重新连接线缆。

报警板在什么情况下会发声？

当 ATX电源故障、冷却风扇故障 或 机箱内部温度过高 时，报警板会发出声音警报，可按前面板报警复位按钮停止。

机箱的尺寸和重量是多少？

尺寸为 200 mm (W) × 320 mm (H) × 480 mm (D)，重量约 7 kg。

可以使用非研华主板吗？

手册推荐使用研华主板以确保兼容性，但理论上标准 MicroATX/ATX 主板也可安装，需注意固定孔位和散热。

电源的输入电压范围是多少？

电源支持 100~240V AC 宽电压输入，频率50/60Hz。

保修政策是什么？

自购买之日起提供 2年质保，但需保留购买凭证。未经授权维修或人为损坏不保修。

用户手册 IPC-7130 Advantech

随附本产品发行的文件为研华公司 2013 年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致第三方的权益受损，概不负责。

隨附本產品發行的檔為研華公司 2013 年版權所有，並保留相關權利。針對本手冊中相關產品的說明，研華公司保留隨時變更的權利，恕不另行通知。未經研華公司書面許可，本手冊所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。本手冊以提供正確、可靠的資訊為出發點。然而，研華公司對於本手冊的使用結果，或者因使用本手冊而導致第三方的權益受損，概不負責。

Acknowledgements/ 认可声明 / 版權聲明

IPC-7130、AIMB-701、AIMB-767、AIMB-769、AIMB-780、AIMB-781、AIMB-782、AIMB-567、AIMB-580、AIMB-581 和 AIMB-582 是研華公司的商標。 所有其他產品名或商標均為各自所屬方的財產。

Instructions/ 安全指示 / 安全指南

1. CAUTION: Always completely disconnect the power cord from your chassis whenever you work with the hardware. Do not make connections while the power is on. Sensitive electronic components can be damaged by sudden power surges.

2. CAUTION: Always ground yourself to remove any static charge before touching the motherboard, backplane, or add-on cards. Modern electronic devices are very sensitive to static electric charges. As a safety precaution, use a grounding wrist strap at all times. Place all electronic components on a static-dissipative surface or in a static-shielded bag when they are not in the chassis.

3. CAUTION: Any unverified component could cause unexpected damage. To ensure the correct installation, please always use the components (ex. screws) provided with the accessory box.

4. 请仔细阅读此安全操作说明。

5. 请妥善保存此用户手册供日后参考。

6. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。

7. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。

8. 请不要在潮湿环境中使用设备。

9. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。

10. 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0^ C （ 32^ F）或高于 40^ C （ 104^ F），否则可能会损坏设备。

11. 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。

12. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。
13. 请将电源线布置在人们不易绊到的位置，并不要在电源线上覆盖任何杂物。
14. 请注意设备上的所有警告和注意标语。
15. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损坏。
16. 请不要让任何液体流入通风口，以免引起火灾或者短路。
17. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。
18. 如遇下列情况，请由专业人员来维修：

■ 电源线或者插头损坏；

■ 设备内部有液体流入；

■ 设备曾暴露在过于潮湿的环境中使用；

■ 设备无法正常工作，或您无法通过用户手册来使其正常工作；

设备跌落或者损坏；

■ 设备有明显的外观破损。

1. 注意：计算机配置了由电池供电的实时时钟电路，如果更换错误的电池，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

2. 计算机提供的 CD 光盘驱动，已符合各种安全标准，包括 IEC 60825。

每台激光产品根据下列各条要求带有标记。在激光产品的使用、维护或检修期间，标记按其目的必须永久固定，字迹清晰，明显可见。标记应放置在人员不会受到超过1类AEL的激光辐射照射就能看到的位置。标记的边框及符号应在黄底面上涂成黑色，但1类激光器不必用此颜色组合。

如果激光产品的尺寸或设计不可能使产品上有标记，则建议标记附在使用说明书中或包装箱上。

说明标记

均要有此标记

1. 本设备符合 FCC 规则第 15 款的规定。操作受如下两个条件限制：

(1) 本设备不得产生有害的干扰，而且 (2) 本设备必须能经受干扰，包括可能引起意外操作的干扰。

1. 注意：无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机箱。

2. 注意：接触产品的母板、底板或附加卡前，请先确保您接地来移除身上附带的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电子元件放在无静电的表面或静电屏蔽袋中。

3. 注意：未经专业认可的元件会损坏设备。请使用附件盒中提供的元件（如螺丝）以确保正确的安装。

4. 本产品不带电源线销售，用户需购买符合 CCC 要求的电源线。

5. 請仔細閱讀此安全操作說明。

6. 請妥善保存此用戶手冊供日後參考。

7. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗設備。

8. 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。

9. 請不要在潮濕環境中使用設備。

10. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。

11. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 0^ C （ 32^ F）或高於 40^ C （ 104^ F），否則可能會損壞設備。

12. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。

13. 當您連接設備到電源插座之前，請確認電源插座的電壓是否符合要求。

14. 請將電源線配置在其他人不易絆到的位置，並不要在電源線上覆蓋任何雜物。

15. 請注意設備上的所有警告和注意標語。

16. 如果長時間不使用設備，請將電源插线拔除，避免設備被超標的電壓波動損壞。

17. 請不要讓任何液體流入通風口，以免引起火災或者短路。

18. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。

19. 如遇下列情況，請由專業人員來維修：

■ 電源線或者插頭損壞；
■ 設備內部有液體流入；
■ 設備曾暴露在過於潮濕的環境中使用；
■ 設備無法正常工作，或您無法透過用戶手冊來使其正常工作；
■ 設備跌落或者損壞；
■ 設備有明顯的外觀破損。

1. 注意：電腦配置了由電池供電的即時時鐘電路，如果更換錯誤的電池，將有爆炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

2. 電腦提供的光碟機，已符合適當的安全標準，包括 IEC 60825。

1. 設備符合 FCC 規則第 15 款的規定。操作受如下兩個條件限制：

(1) 本設備不得產生有害的干擾，而且
(2) 本設備必須能經受干擾，包括可能引起意外操作的干擾。

1. 注意：無論何時進行操作，請務必完全關閉機箱電源。不可在電源接通時進行設備連接，以避免瞬間電流損壞敏感電子元件。只有專業技術人員才可以打開機箱。

2. 注意：接觸產品的主板、背板或擴充卡前，請先確保您接地來移除身上附帶的靜電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請將所有電子元件放在無靜電的表面或靜電屏蔽袋中。

3. 注意：未經專業認可的元件會損壞設備。請使用附件盒中提供的元件（如螺絲）以確保正確的安裝。

Advantech Customer Services/ 研华为客户提供的服务 / 研華為客戶提供的服務

研华的每一款产品都是严格按照规格生产的。因此，产品的可靠性在恶劣粗糙的工业环境下也可以得到保证。无论您购买的研华产品置于实验室还是工厂，皆可确保研华产品之可靠性和易于操作性。客户的满意是我们最关注的。下面是研华客户服务指南。为保证您从我们的服务中获得最大的利益，请谨慎遵循下面的操作指南。

研華的每一款產品都是嚴格按照規格生產的。因此，產品的可靠性在惡劣粗糙的工業環境下也可以得到保證。無論您購買的研華產品置於實驗室還是工廠，皆可確保研華產品之可靠性和易於操作性。客戶的滿意是我們最關注的。以下是研華客戶服務指南。為保證您從我們的服務中獲得最大的利益，請謹慎遵循下面的操作指南。

Technical support/ 技术支持 / 技術支援

我们衷心希望您购买的产品能够发挥最大的性能。如果您遇到技术问题，我们随时准备为您提供帮助。对于常见问题，您可以在产品文档中找到满意答案。这些答案通常比我们可以在电话上给您提供的答案更为详细。

请先参考本手册。如果仍找不到方案，请搜集和故障有关的所有信息和问题，汇同你手边的资料，给您的经销商打电话。我们的经销商都是接受过专业培训的。通过您提供的产品信息，他们会为您提供所需要的技术支持。事实上，多数问题都是很微小的，都可以在电话上解决。

此外，在每个工作日，研华工程师都为客户提供免费的技术支持。关于研华任意一款产品安装和操作方面的应用需求或具体信息，我们都时刻准备着为您提供相关的建议。

我們衷心希望您購買的產品能夠發揮最大的性能。如果您遇到技術問題，我們隨時準備為您提供幫助。關於常見問題，您可以在產品文件中找到滿意答案。這些答案通常比我們可以在電話上給您提供的答案更為詳細。

請先參考本手冊。如果仍找不到答案，請收集和故障有關的所有資訊和問題，會同你手邊的資料，與經銷商聯絡。我們的經銷商都是接受過專業培訓的。透過您提供的產品資訊，他們會為您提供所需要的技術支援。事實上，多數問題都是很微小的，可以直接透過電話解決。

此外，在上班時間內，研華工程師都為客戶提供免費的技術支援。關於研華任意一款產品安裝和操作方面的應用需求或具體資訊，我們都時刻準備著為您提供相關的建議。

Product Warranty/ 产品质量保证 / 產品保固

从购买之日起，研华为原购买商提供两年的产品质量保证。但对那些未经授权的维修人员维修过的产品并不进行质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系您的销售人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题的信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。

2. 打电话给您的供货商，描述故障问题。请借助手册，产品和任何有帮助的信息。

3. 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA（Return Material Authorization）序列号。这可以让我们尽快的进行故障产品的回收。

4. 请仔细的包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。

5. 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。

從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產生的問題有免責權利。

如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於超過保固期之產品，我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。

如果您認為您購買的產品出現了故障，請遵循以下步驟：

1. 收集您所遇到的問題的資訊（例如，CPU 頻率、使用的研華產品及其它軟體、硬體等）。請注意螢幕上出現的任何不正常資訊顯示。
2. 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。
3. 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA（Return Material Authorization）序號。這可以讓我們儘快的進行故障產品的回收。
4. 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明（如銷售發票）。我們對無法提供購買日期證明的產品不提供保固服務。
5. 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。

Initial Inspection/ 初始检查 / 初始檢查

安装系统之前，用户需确认包装中含有下面所列各项。若有任何不符，请立即与经销商联系。

■ IPC-7130 机箱
用户手册
质保卡
■ 附件盒，包括一袋螺丝（用于固定 CPU 板卡、磁盘驱动器、壁挂式安装支架等）和一对壁挂式安装支架

装货前，我们已全面仔细检查过 IPC-7130。因此您购买的产品应当是完好无损且运转正常的。在您打开 IPC-7130 的产品包装时，请检查是否有破损痕迹（例如，包装箱损坏，划痕，凹痕等）。如果产品有破损或者不符合规格，请立即联系我们的服务部门或

您的销售商。同时也要通知搬运人员。请保留包装箱及包装材料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。

安裝系統之前，用戶需確認包裝中含有下所列各項。若有任何不符，請立即與經銷商聯繫。

IPC-7130 機箱
■ 用户手册
品質保證卡
■ 附件盒，包括一袋螺絲（用於固定 CPU 板卡、磁碟機、壁掛式安裝支架等）和一對壁掛式安裝支架

裝貨前，我們已全面仔細檢查過 IPC-7130。因此您購買的產品應當是完好無損且運轉正常的。在您打開 IPC-7130 的產品包裝時，請檢查是否有破損痕跡（例如，包裝箱損壞，刮痕，凹痕等）。如果產品有破損或者不符合規格，請立即聯繫我們的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝材料以備搬運人員檢查。檢查之後，我們會給您提供維修或更換服務。

Contents/目录/目錄

1.1 Specifications/ 产品规格 / 產品規格 ..... 2

1.2 Power Supply Options/ 电源选项 / 電源選項 ..... 2

Table 1.1: Power supply options/ 电源选项 / 電源選項 ..... 2

1.3 Environmental Specifications/环境规格/環境規格 2

Table 1.2: Environment Specifications/环境规格/环境规格 ... 2

1.4 Dimension Diagram/ 产品尺寸 / 產品尺寸....3

Figure 1.1 Dimension Diagram/ 产品尺寸 / 產品尺寸....3

到 IPC-7130/ 安装硬碟支架到 IPC-7130 ..... 7

2.4 Installing External 3.5" HDD/ 安装外置 3.5" 磁盘驱动器 / 安装外接式

3.5”HDD硬碟 8

Figure 2.4 Installing External 3.5" HDD/ 安装外置 3.5"

磁盘驱动器 / 安装外接式 3.5” HDD 硬碟.....8

2.5 Installing the Motherboard & Add-On Card/ 安装主板 & 附加卡 /

安裝主機板 & 附加卡....8

安装主板 & 附加卡 / 安装主機板 & 附加卡.....8

2.6 Installing Wallmount Bracket/ 安装壁挂式支架 /

安装壁掛式支架....9

Figure 2.6 Installing Wallmount Bracket/ 安装壁挂式支架 /

安装壁掛式支架....9

Chapter 3 Operation

操作 11

3.1 Cleaning the Filter/清洗过滤器/清洗濾網 12

Figure 3.1 Cleaning the Filter/清洗过滤器/清洗滤网.....12

3.2 Changing Power Supply/ 更换电源 / 更换電源....12

Figure 3.2 Changing Power Supply/ 更换电源 / 更换電源.....12

3.3 LED Indicators for System Status/ 用于指示系统状态的 LED 指示灯 / 用於指示系統狀態的 LED 指示燈 .... 13

Table 3.1: LED indicator functions/LED 指示灯功能 / LED 指示燈功能 ..... 13

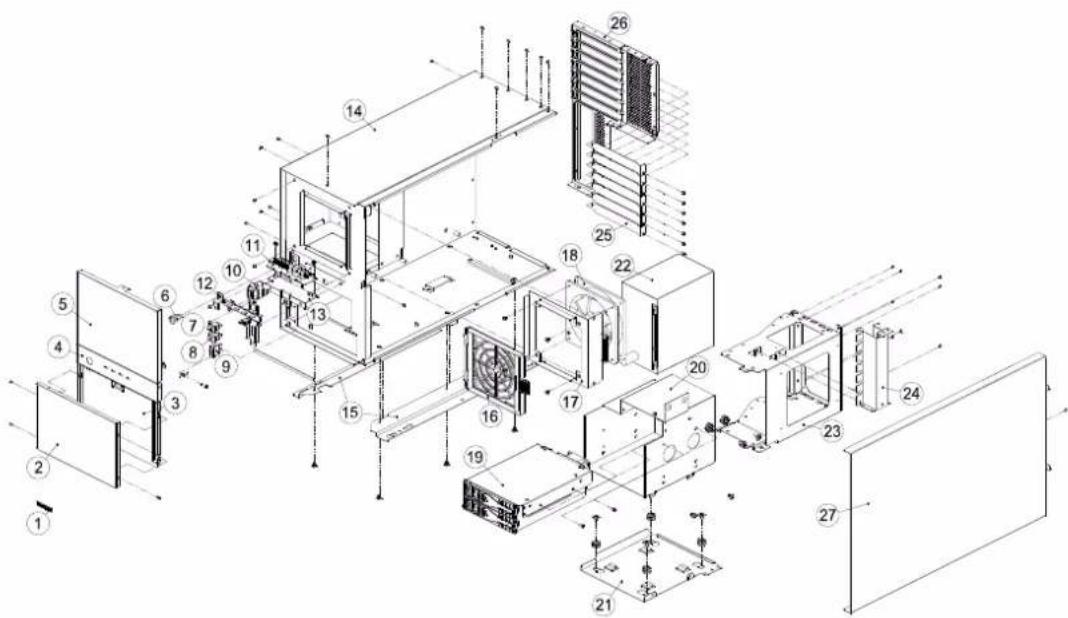

Figure A.1 Exploded Diagram/分解图 / 爆炸圖 22

Table A.1: Parts List/ 部件列表 / 零件表 23

Appendix B Motherboard Options

母板选项

主機板選項 25

B.1 Motherboard Options/母板选项/主機板選項.... 26

Table B.1: MicroATX motherboard options/MicroATX 母板选项 / MicroATX 主機板 26

Table B.2: ATX motherboard options/ATX 母板选项 /ATX 主機板 27

Chapter 1

General Information

概述

產品資訊

1.1 Specifications/ 产品规格 / 產品規格

■ 指示灯：双色 LED 指示灯 （蓝色 / 红色）用于指示电源、温度、HDD 和风扇状态

■ 控制：电源接通和复位开关，位于前面板

冷却风扇：1 x 12 cm 85 CFM 风扇，位于前面板，带空气过滤器

■ 尺寸：7.9”（W）×12.6”（H）×18.9”（D）（200 mm × 320 mm × 480 mm）

結構：高強度鋼

■ 存儲容量: 1個內置3.5” HDD、2個外置3.5” SATA/ SAS HDD和1個外置5.25” HDD

■ 指示燈：雙色 LED 指示燈 （藍色 / 紅色）用於指示電源、溫度、HDD 和風扇狀態

■ 控制：電源接通和重定開關，位於前面板

冷卻風扇：1 x 12 cm 85 CFM 風扇，位於前面板，帶空氣篩檢濾網

尺寸：7.9”（W）×12.6”（H）×18.9”（D）（200 mm × 320 mm × 480 mm）

1.2 Power Supply Options/ 电源选项 / 電源選項

Table 1.1: Power supply options/ 电源选项 / 電源選項

Part No. PS8-300ATX-ZBE		PS8-400ATX-ZE
Watt	300 W max.	400 W max.
Input rating	100 ~ 240 Vac	100 ~ 240 Vac
MTBF	100,000 hours @ 25°C	100,000 hours @ 25°C
Safety	UL/TUV/CB/CCC	UL/TUV/CB/CCC

1.3 Environmental Specifications/环境规格 / 環境規格

Table 1.2: Environment Specifications/环境规格 / 环境规格

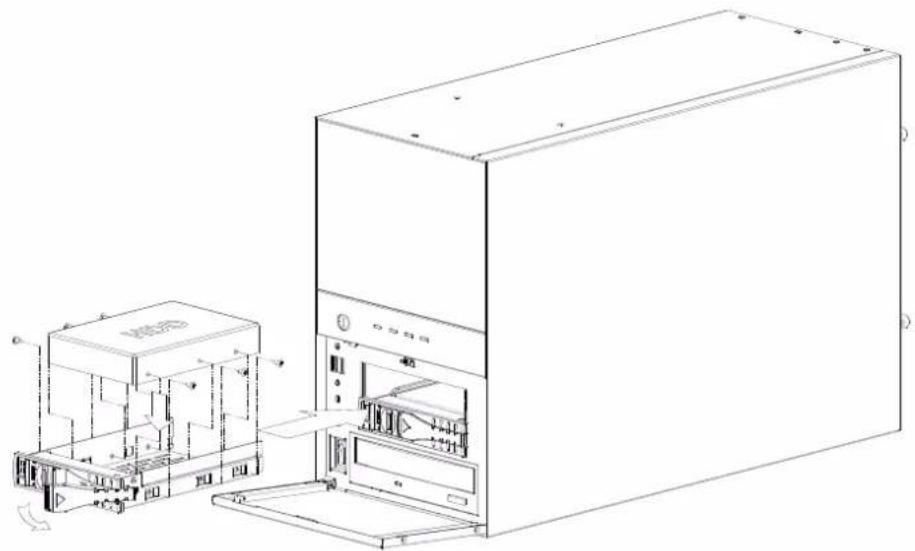

2.4 Installing External 3.5" HDD/ 安装外置 3.5" 磁盘驱动器 / 安装外接式 3.5" HDD 硬碟

Figure 2.4 Installing External 3.5" HDD/ 安装外置 3.5" 磁盘驱动器 / 安装外接式 3.5" HDD 硬碟

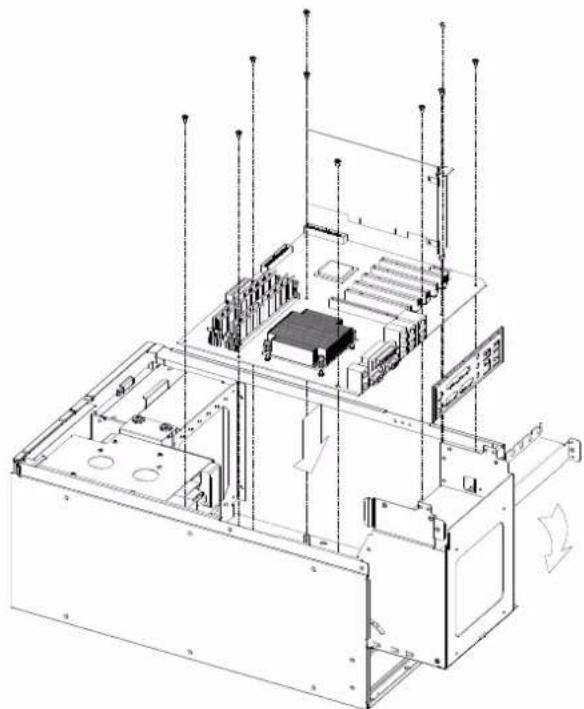

2.5 Installing the Motherboard & Add-On Card/ 安装主板 & 附加卡 / 安装主機板 & 附加卡

Figure 2.5 Installing the Motherboard & Add-On Card/ 安装主板 & 附加卡 / 安装主機板 & 附加卡

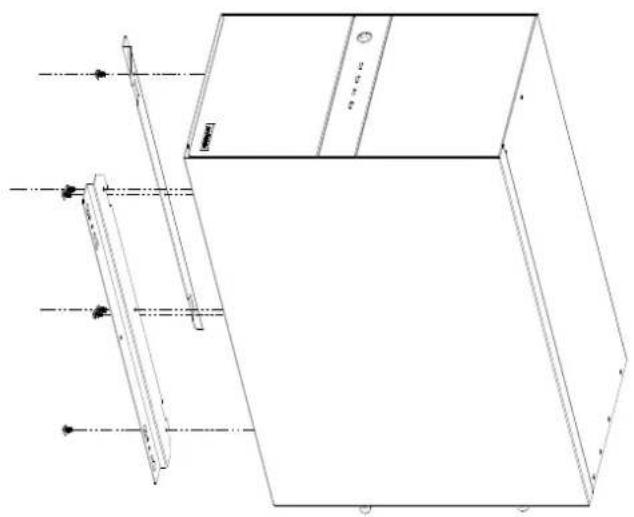

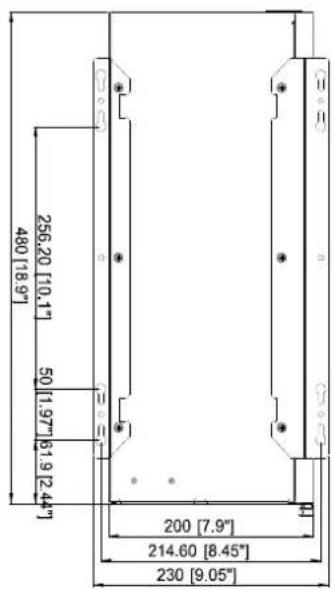

2.6 Installing Wallmount Bracket/ 安装壁挂式支架 / 安装壁掛式支架

注！产品附带的一对壁挂式安装支架分别适用于机箱侧部和底部，请勿颠倒使用。

注！產品附帶的一對壁掛式安裝支架分別適用於機箱側部和底部，請勿顛倒使用。

Chapter 3

Operation

操作

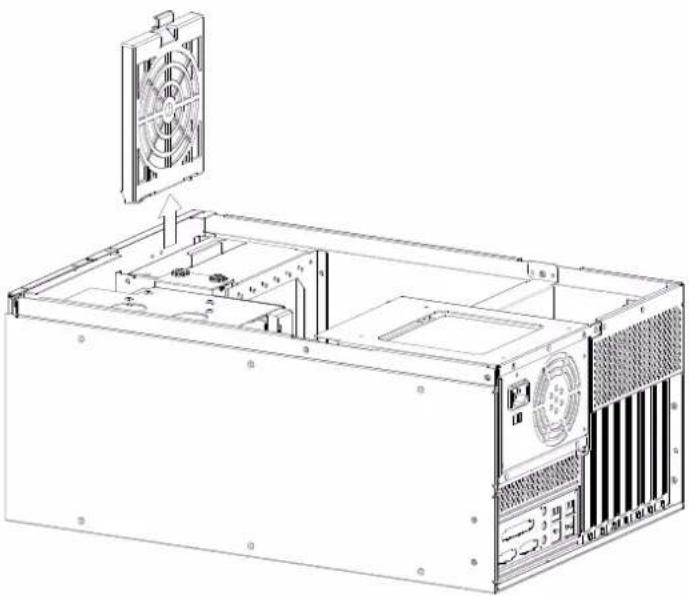

3.1 Cleaning the Filter/ 清洗过滤器 / 清洗濾網

状态的 LED 指示灯 / 用於指示系統狀態的 LED 指示燈

机箱前面板左侧配有 4 个 LED 指示灯，能够显示系统是否正常运行及运行状态。LED 指示灯的功能描述请参考表 3.1。

主機殼前面板左側配有 4 個 LED 指示燈，能夠顯示系統是否正常運行及運行狀態。LED 指示燈的功能描述請參考表 3.1。

Table 3.1: LED indicator functions/LED 指示灯功能 /LED 指示燈功能

LED	Description/说明 / 說明	Blue/蓝色	Red/红色	Pink/粉色
Power/电源電源	System power/系统电源 / 系統電源	Normal/正常	Abnormal/异常/異常	NA
Fan/风扇/风扇	Cooling fan status/冷却风扇状态 / 冷卻風扇狀態	Normal/正常	Abnormal (system fan fail)/ 异常(系统风扇故障)異常(系統風扇故障)	Abnormal (CPU fan fail)/ 异常/(CPU 风扇故障)異常(CPU 風扇故障)
Temperature/温度 /溫度	Temperature in the chassis/机箱内温度 / 主機殼內溫度	Normal/正常	Abnormal (system temp fail)/ 异常(系统温度故障)異常(系統溫度故障)	Abnormal (CPU temp fail)/ 异常/(CPU 温度故障)異常(CPU 温度故障)
Hard Disk/硬盘 /硬碟	Hard disk drive activity/硬盘状态 /硬碟狀態	Data access/存取数据 /存取資料	No light/灯不亮、燈不亮

系统电源接通时，电源 LED 的蓝灯恒亮。

电源 LED 红灯亮时，表示电源模块发生故障。按下报警复位按钮即可停止报警声。用户需立即检查电源模块并以完好模块替换故障模块。

当风扇 LED 红灯亮时，表示冷却风扇发生故障。此时，报警器将被启动。当风扇 LED 粉灯亮时，表示 CPU 冷却器发生故障。此时，报警器将被启动。按下报警复位按钮即可停止报警声。用户需立即以完好风扇替换故障风扇。

温度 LED 红灯亮时，表示机箱内部温度过高（高于 56°）。温度 LED 粉灯亮时，表示 CPU 温度过高（高于 70°）。此时，声音报警器将被启动。按下报警复位按钮即可停止报警声。用户需立即检查风扇滤网或 CPU 卡的温度以及机箱上部，确认机箱内的空气流通良好、没有被灰尘等颗粒物阻塞。

注！CPU 冷却器或 CPU 温度是否可检测取决于 CPU 卡的设计。

HDD LED 闪烁时，表示 HDD 数据正在被访问。HDD LED 不亮时，表示 HDD 未活动。

系統電源接通時，電源 LED 的藍燈恒亮。

電源 LED 紅燈亮時，表示電源模組發生故障。按下報警重定按鈕即可停止報警聲。用戶需立即檢查電源模組並以完好模組替換故障模組。

當風扇 LED 紅燈亮時，表示冷卻風扇發生故障。此時，報警器將被啟動。當風扇 LED 粉燈亮時，表示 CPU 冷卻器發生故障。此時，報警器將被啟動。按下報警重定按鈕即可停止報警聲。使用者需立即以完好風扇替換故障風扇。

溫度 LED 紅燈亮時，表示主機殼內部溫度過高（高於 55°C）。溫度 LED 粉燈亮時，表示 CPU 溫度過高（高於 70°C）。此時，聲音報警器將被啟動。按下報警重定按鈕即可停止報警聲。使用者需立即檢查風扇濾網或 CPU 卡的溫度以及主機殼上部，確認主機殼內的空氣流通良好、沒有被灰塵等顆粒物阻塞。

註！CPU 冷卻器或 CPU 溫度是否可檢測取決於 CPU 卡的設計。

HDD LED 閃爍時，表示 HDD 資料正在被訪問。HDD LED 不亮時，表示 HDD 未活動。

Chapter 4

Alarm Board

报警板

报警板位于冷却风扇的下方，前面板的中部。报警板会在下列几种情况发生时发出声音警报：

■ ATX 电源模块发生故障；
■ 任一冷却风扇发生故障；
机箱内部温度过高；

按下前面板上的报警复位按钮即可停止报警声。

報警板位於冷卻風扇的下方，前面板的中部。報警板會在下列幾種情況發生時發出聲音警報：

■ ATX 電源模組發生故障；
■ 任一冷卻風扇發生故障；
■ 主機殼內部溫度過高；

按下前面板上的報警重定按鈕即可停止報警聲。

4.1 Alarm Board Layout/报警板布局/報警板佈局

2 个风扇接口

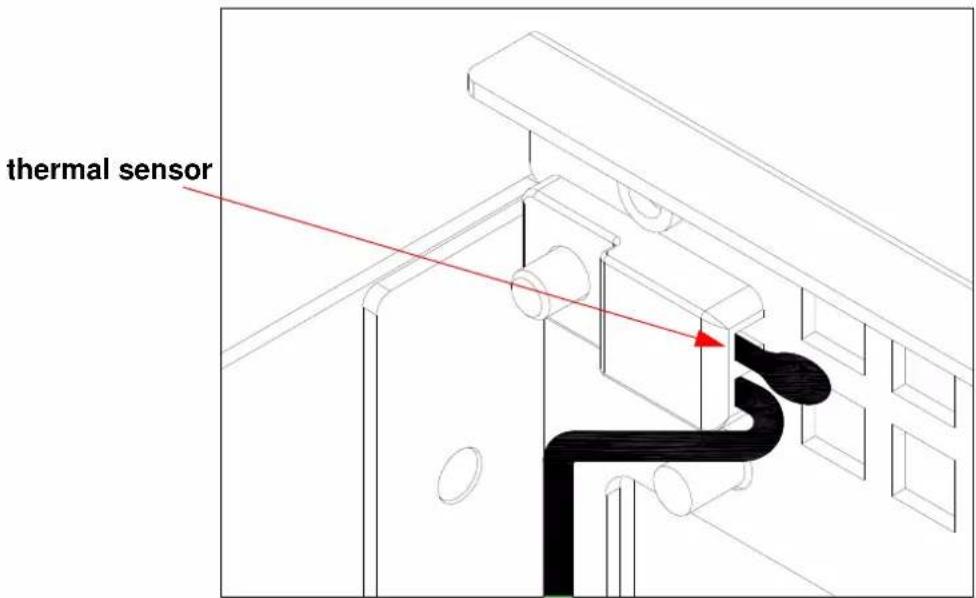

■ 1 个 “热传感器” 接口
■ 1 个 “电源良好” （冗余电源）输入接口
■ 1 个 “报警复位” 输入接口
■ 1 个 “HDD LED 指示灯” 接口（连接 CPU 卡 / 母板）
1个I2C接口
1 个 SMBus 接口

输出信号：

4个LED指示灯
1个“蜂鸣器”输出接口

輸入電壓：+5 V、+12 V

輸入信號：

2 個風扇介面口
■ 1 個 “熱感測器” 介面
1 個 “電源良好” （冗餘電源）輸入介面
■ 1 個 “報警重定” 輸入介面
■ 1 個 “HDD LED 指示燈” 介面（連接 CPU 卡 / 主機板）
1 個 I2C 介面
1 個 SMBus 介面

輸出信號：

4 個 LED 指示燈
■ 1個“蜂鳴器”輸出介面

4.2.1 Connectors Pin Definition/ 接口针脚定义 / 介面针脚定義

Table 4.1: PWR1, Auxiliary external power connector, standard mini 4-Pin power connector/PWR1，辅助外部电源接口，标准 mini 4 针电源接口 /PWR1，辅助外部電源介面，標準 mini 4 针電源介面

Pin 1 +12 V Pin 3 GND

Pin 2 GND Pin 4 +5 V

Table 4.2: RDUPG1, Redundant Power Connector/RDUPG1, 冗余电源接口 / RDUPG1, 冗餘電源介面

Pin 1 GND Pin 2 PWR FAIL

Table 4.3: ALMRST, Alarm Reset Connector/ALMRST，警报复位接口 / ALMRST，警報重定介面

Pin 1 GND

Pin 2

ALARM_RST

Table 4.4: FAN1, System Fan Connector/ FAN1，系统风扇接口 / FAN1，系统风扇介面

Pin 1	GND	Pin 2	+12 V
Pin3	FAN_DEC1

Table 4.5: FAN2, System Fan Connector/ FAN2，系统风扇接口 / FAN2，系统风扇介面

Pin 1	GND	Pin 2	+12 V
Pin3	FAN_DEC2

Table 4.6: HDD, HDD Connector/ HDD, HDD 接口 / HDD, HDD 介面

Table 4.7: I²C1, I²C Connector/ I²C1, I²C 接口 / I²C1, I²C 介面

Pin 1 SCL

Pin 2

SDA

Table 4.8: TEMP1, Temperature Connector/TEMP1, 温度接口 /TEMP1, 溫度介面

Pin 1 GND

Pin2

TEMP_DEC(thermal sensor)

Table 4.9: SMBus1, SMBus Connector/SMBus1, SMBus 接口 /SMBus1, SMBus 介面

Pin 1 GND Pin 2 SMB_SCL
Pin 3 SMB_SDA	Pin 4 GND

4.2.2 DIP Switch Setting/DIP 开关设定 /DIP 開關設定

■ IPC-7130 报警板上的 DIP 开关

针脚 3 - 5 开关设定；主板上的 CPU 数量、CPU 温度设定

■ IPC-7130 報警板上的 DIP 開關

針腳 3 - 5 開關設定；主板上的 CPU 數量、CPU 溫度設定

JSW3.Pin3 JSW4.Pin4 JSW5.Pin5 MB FAN CPU TEMP
OFF OFF OFF Disable Disable
OFF OFF ON Disable		1
OFF ON OFF Disable		2
OFF ON	ON	1	1
ON OFF OFF	2	1
ON OFF ON	2	2
ON	ON OFF	3	1
ON	ON	ON	3	2

针脚 1 - 2 开关设定；系统风扇数量设定

針腳 1 - 2 開關設定；系統風扇數量設定

SYSTEM FAN & TEMP
JSW1.Pin1	JSW2.Pin2	SYSTEM FAN	SYSTEM TEMP
OFF	OFF	Disable	1
OFF	ON	1	1
ON	OFF	2	1
ON	ON	Disable	Disable

针脚 6，开关设定；系统风扇转速控制设定

針腳 6 開關設定；系統風扇轉速控制設定

IPC-7130 机箱前面板上配有一个热传感器，如图 4.2 所示。

IPC-7130 主機殼前面板上配有一個熱感測器，如圖 4.2 所示。

Figure 4.2 Thermal sensor location/热传感器位置/热感测器位置

Appendix A

A.1 Exploded Diagram & Parts List/ 分解图和部件列表 / 爆炸圖及零件表

Figure A.1 Exploded Diagram/ 分解图 / 爆炸圖

Table A.1: Parts List/ 部件列表 / 零件表

1 LOGO LABLE 15 WALLMOUNT BRACKET
2 FRONT DOOR AL 16 FAN FILTER
3 FRONT DOOR BKT 17 FAN BRACKET
4 FRONT MID AL 18 12CM FAN
5 FILTER NET 19 ASS'Y HDD DRAWER
6 KEY LOCK U FOR IPC-7130 20 DRIVER BAY
7 SYSTEM RESET BUTTON 21 DRIVER DAMPER MODULE
8 ALARM RESET BUTTON	22 POWER SUPPLY
9 POWER BUTTON	23 POWER SUPPLY BRACKET
10 USB CABLE	24 HOLDER DOWN CLAMP LOCKER
11 ALARM BOARD	25 SLOT BRACKET
12 LED LENS	26 IO PANEL
13 ALARM BOARD BRACKET	27 SIDE COVER
14 CHASSIS FARME

Appendix B

Motherboard Options

母板选项

主機板選項

B.1 Motherboard Options/ 母板选项 / 主機板選項

IPC-7130 支持多种研华 ATX 和 MicroATX 母板，如下表所示。如需母板的详细信息，请咨询研华的当地销售代表。

IPC-7130 支持多種研華 ATX 和 MicroATX 主機板，如下表所示。如需主機板的詳細資訊，請諮詢研華的當地銷售代表。

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。

所有的产品品牌及产品型号均为各公司之注册商标。

使用前請檢查核實產品的規格。本手冊僅作為參考。

產品規格如有變更，恕不另行通知。

未經研華公司書面許可，本手冊中的所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。

所有的產品品牌及產品型號均為各公司之註冊商標。
