HPC-7442 - 电脑机箱 Advantech - 免费用户手册

产品类型	工业电脑机箱（4U机架式）
品牌	Advantech
型号	HPC-7442
外形尺寸（宽×高×深）	482.6 mm × 177 mm × 450 mm
重量	约 15 kg
电源类型	ATX 电源（可选冗余）
散热系统	前置 120 mm 风扇 × 2，后置 80 mm 风扇
硬盘位	3.5" SATA/SAS 热插拔硬盘位 × 4
扩展插槽	7 个全高 PCI/PCIe 插槽
前置接口	USB 2.0 × 2，电源指示灯，硬盘指示灯
材质	优质钢板，黑色涂层
适用主板	ATX / Micro ATX
工作温度	0°C ～ 50°C
存储温度	-20°C ～ 60°C
相对湿度	10% ～ 90%（无凝露）
安装方式	机架式（支持导轨）
安全认证	CE, FCC, UL
维护与清洁	断电后用干布擦拭；定期清洁防尘网
配件	电源线，硬盘螺丝，导轨（可选）
可修复性	模块化设计，易于更换风扇、电源和硬盘

常见问题 - HPC-7442 Advantech

HPC-7442 支持哪些主板尺寸？

支持 ATX 和 Micro ATX 主板，请确保主板尺寸与机箱兼容。

如何更换机箱风扇？

先断开电源，打开侧面板，拔下风扇接口，拆卸固定螺丝即可更换。推荐使用 120mm 风扇。

机箱支持热插拔硬盘吗？

是的，HPC-7442 配备 4 个 3.5英寸 热插拔硬盘位，支持 SATA 或 SAS 接口。

额定功率是多少？

机箱本身不指定功率，需根据所装电源决定。建议使用 500W 以上 的 ATX 电源。

如何清洁机箱内部？

关闭电源并拔掉电源线，使用 干燥软布 或压缩空气清除灰尘。避免使用液体清洁剂。

可以安装水冷散热器吗？

机箱未预留水冷安装位，但可尝试在后部风扇位安装 120mm 水冷排（需自行改装）。

如何安装导轨？

导轨需单独购买。将导轨固定在机箱两侧，然后滑入机柜的导轨支架，用螺丝锁紧。

最大支持多长的电源？

标准 ATX 电源，长度通常不超过 200mm。请确认电源尺寸是否匹配。

机箱有重置键吗？

前面板提供 电源按钮 和 复位按钮，以及相应的指示灯。

保修期是多久？

Advantech 通常提供 2 年 有限保修，具体请查收产品包装或联系客服。

用户手册 HPC-7442 Advantech

支持 4 或 8 个 SAS/SATA 前置硬盘盒的 4U 上架式工业机箱 支援 4 或 8 個 SAS/SATA 硬碟抽取盒的 4U 上架式工業機箱

Copyright/ 版权声明 / 版權聲明

随附本产品发行的文件为研华公司 2013 年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致第三方的权益受损，概不负责。

隨附本產品發行的檔為研華公司 2013 年版權所有，並保留相關權利。針對本手冊中相關產品的說明，研華公司保留隨時變更的權利，恕不另行通知。未經研華公司書面許可，本手冊所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。本手冊以提供正確、可靠的資訊為出發點。然而，研華公司對於本手冊的使用結果，或者因使用本手冊而導致第三方的權益受損，概不負責。

Acknowledgements/ 认可声明 / 認可聲明

所有其它产品名或商标均为各自所属方的财产。

HPC-7442 是研華公司的商標。

所有其它產品名或商標均為各自所屬方的財產。

Part No./ 产品号 / 料號：2006744201 Edition 2/ 第二版

Printed in China/ 中国印刷 / 中國印刷 October 2013/2013 年 10 月

On-line Technical Support/ 在线技术支持 / 線上技術支援

如需技术支持和服务，请访问研华公司的网站：

http://support.advantech.com.cn

若需技術支援及其它服務，請連結研華公司的支援網站：

http://support.advantech.com.tw

Instructions/ 安全指示

1. CAUTION: Always completely disconnect the power cord from your chassis whenever you work with the hardware. Do not make connections while the power is on. Sensitive electronic components can be damaged by sudden power surges.

2. CAUTION: Always ground yourself to remove any static charge before touching the motherboard, backplane, or add-on cards. Modern electronic devices are very sensitive to static electric charges. As a safety precaution, use a grounding wrist strap at all times. Place all electronic components on a static-dissipative surface or in a static-shielded bag when they are not in the chassis.

3. CAUTION: Any unverified component could cause unexpected damage. To ensure the correct installation, please always use the components (e.g., screws) provided with the accessory box.

4. 请仔细阅读此安全操作说明。

5. 请妥善保存此用户手册供日后参考。
6. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。
7. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。
8. 请不要在潮湿环境中使用设备。
9. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。
10. 若该设备是上架式机箱，请务必使用机柜里的层板或滑轨，确实将设备安稳的安装固定在机柜内。

11. 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0^ C （ 32^ F）或高于 40^ C （ 104^ F），否则可能会损坏设备。

12. 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。

13. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。

14. 请将电源线布置在人们不易绊到的位置，并不要在电源上覆盖任何杂物。

15. 请注意设备上的所有警告和注意标语。

16. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损坏。

17. 请不要让任何液体流入通风口，以免引起火灾或者短路。

18. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。

19. 如遇下列情况，请由专业人员来维修：

电源线或者插头损坏；

设备内部有液体流入；
设备曾暴露在过于潮湿的环境中使用；
■ 设备无法正常工作，或您无法通过用户手册来使其正常工作；
设备跌落或者损坏；
■ 设备有明显的外观破损。

1. 注意：计算机配置了由电池供电的实时时钟电路，如果更换错误的电池，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

2. 计算机提供的 CD 光盘驱动，已符合各种安全标准，包括 IEC 60825。

1. 本设备符合 FCC 规则第 15 款的规定。操作受如下两个条件限制：

(1) 本设备不得产生有害的干扰，而且
(2) 本设备必须能经受干扰，包括可能引起意外操作的干扰。

1. 注意：无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机箱。
2. 注意：接触产品的母板、无源底板或附加卡前，请先确保您接地来移除身上附带的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电子元件放在无静电的表面或静电屏蔽袋中。
3. 注意：未经专业认可的元件会损坏设备。请使用附件盒中提供的元件（如螺丝）以确保正确的安装。

4. 本产品不带电源线销售，用户需购买符合 CCC 要求的电源线。

5. 請仔細閱讀此安全操作說明。

6. 請妥善保存此用戶手冊供日後參考。
7. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗設備。
8. 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。
9. 請不要在潮濕環境中使用設備。
10. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。
11. 若該設備是上架式機箱，請務必使用機櫃裡的層板或滑軌，確實將設備安穩的安裝固定在機櫃內。
12. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 0^ C （ 32^ F）或高於 40^ C （ 104^ F），否則可能會損壞設備。
13. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。
14. 當您連接設備到電源插座之前，請確認電源插座的電壓是否符合要求。
15. 請將電源線配置在其它人不易絆到的位置，並不要在電源線上覆蓋任何雜物。
16. 請注意設備上的所有警告和注意標語。
17. 如果長時間不使用設備，請將電源插线拔除，避免設備被超標的電壓波動損壞。
18. 請不要讓任何液體流入通風口，以免引起火災或者短路。
19. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。
20. 如遇下列情況，請由專業人員來維修：

■ 電源線或者插頭損壞；
■ 設備內部有液體流入；
■ 設備曾暴露在過於潮濕的環境中使用；

■ 設備無法正常工作，或您無法透過用戶手冊來使其正常工作；
■ 設備跌落或者損壞；
■ 設備有明顯的外觀破損。

1. 注意：電腦配置了由電池供電的即時時鐘電路，如果更換錯誤的電池，將有爆炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

2. 電腦提供的光碟機，已符合適當的安全標準，包括 IEC 60825。

1. 設備符合 FCC 規則第 15 款的規定。操作受如下兩個條件限制：

(1) 本設備不得產生有害的干擾，而且
(2) 本設備必須能經受干擾，包括可能引起意外操作的干擾。

1. 注意：無論何時進行操作，請務必完全關閉機箱電源。不可在電源接通時進行設備連接，以避免瞬間電流損壞敏感電子元件。只有專業技術人員才可以打開機箱。
2. 注意：接觸產品的主板、背板或擴充卡前，請先確保您接地來移除身上附帶的靜電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請將所有電子元件放在無靜電的表面或靜電屏蔽袋中。
3. 注意：未經專業認可的元件會損壞設備。請使用附件盒中提供的元件（如螺絲）以確保正確的安裝。

Advantech Customer Services/ 研华为客户提供的服务 / 研華為客戶提供的服務

研华的每一款产品都是严格按照规格生产的。因此，产品的可靠性在恶劣粗糙的工业环境下也可以得到保证。无论您购买的研华产品置于实验室还是工厂，皆可确保研华产品之可靠性和易于操作性。客户的满意是我们最关注的。下面是研华客户服务指南。为保证您从我们的服务中获得最大的利益，请谨慎遵循下面的操作指南。

研華的每一款產品都是嚴格按照規格生產的。因此，產品的可靠性在惡劣粗糙的工業環境下也可以得到保證。無論您購買的研華產品置於實驗室還是工廠，皆可確保研華產品之可靠性和易於操作性。客戶的滿意是我們最關注的。以下是研華客戶服務指南。為保證您從我們的服務中獲得最大的利益，請謹慎遵循下面的操作指南。

Technical support/ 技术支持 / 技術支援

我们衷心希望您购买的产品能够发挥最大的性能。如果您遇到技术问题，我们随时准备为您提供帮助。对于常见问题，您可以在产品文档中找到满意答案。这些答案通常比我们可以在电话上给您提供的答案更为详细。

请先参考本手册。如果仍找不到方案，请搜集和故障有关的所有信息和问题，汇同你手边的资料，给您的经销商打电话。我们的经销商都是接受过专业培训的。通过您提供的产品信息，他们会为您提供所需要的技术支持。事实上，多数问题都是很微小的，都可以在电话上解决。

此外，在每个工作日，研华工程师都为客户提供免费的技术支持。关于研华任意一款产品安装和操作方面的应用需求或具体信息，我们都时刻准备着为您提供相关的建议。

我們衷心希望您購買的產品能夠發揮最大的性能。如果您遇到技術問題，我們隨時準備為您提供幫助。關於常見問題，您可以在產品文件中找到滿意答案。這些答案通常比我們可以在電話上給您提供的答案更為詳細。

請先參考本手冊。如果仍找不到答案，請收集和故障有關的所有資訊和問題，會同你手邊的資料，與經銷商聯絡。我們的經銷商都是接受過專業培訓的。透過您提供的產品資訊，他們會為您提供所需要的技術支援。事實上，多數問題都是很微小的，可以直接透過電話解決。

此外，在上班時間內，研華工程師都為客戶提供免費的技術支援。關於研華任意一款產品安裝和操作方面的應用需求或具體資訊，我們都時刻準備著為您提供相關的建議。

Product Warranty/ 产品质量保证 / 產品保固

从购买之日起，研华为原购买商提供两年的产品质量保证。但对那些未经授权的维修人员维修过的产品并不予提供质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系相关销售人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题的信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。
2. 打电话给您的供货商，描述故障问题。请借助手册，产品和任何有帮助的信息。
3. 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA（Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。
4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。
5. 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。

從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產生的問題有免責權利。

如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於超過保固期之產品，我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。

如果您認為您購買的產品出現了故障，請遵循以下步驟：

1. 收集您所遇到的問題資訊（例如，CPU 頻率、使用的研華產品及其它軟體、硬體等）。請注意螢幕上出現的任何不正常資訊顯示。
2. 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。
3. 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA（Return Material Authorization）序號。這可以讓我們儘快地進行故障產品的回收。
4. 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明（如銷售發票）。我們對無法提供購買日期證明的產品不提供保固服務。
5. 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。

Initial Inspection/ 初始检查 / 初始檢查

打开包装时，用户需确认包装中含有下面所列各项：

机箱
用户手册
质保卡
■ 附件盒，包括一袋螺丝（用于固定母板、薄型光驱、其它磁盘驱动器、耳柄及把手等）、1对钥匙、1对耳柄和7个橡胶垫

若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕迹（例如，包装箱损坏，划痕，凹痕等）。如果产品有破损或者不符合规格，请立即联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。

打開包裝時，用戶需確認包裝中含有下所列各項：

機箱
■ 用户手册
品質保證卡
■ 附件盒，包括一袋螺絲（用於固定母板、薄型光碟機、其它磁碟機、耳翼及把手等）、1 對鑰匙、1 對耳翼把手和 7 個橡膠墊

若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購買的產品應當是完好無損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損痕跡（例如，包裝箱損壞，刮痕，凹痕等）。如果產品有破損或者不符合規格，請立即聯繫我們的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝材料以備搬運人員檢查。檢查之後，我們會給您提供維修或更換服務。

Contents/目录/目錄

2.3 Installing Motherboard/ 安装母板 / 安装主機板 9

Figure 2.3 Yellow label indicating copper stub locations/ 指示铜柱位置的黄色标签 / 指示銅柱位置的黃色標籤.9

Figure 2.4 Installing a Motherboard/ 安装母板 / 安装主機板...10

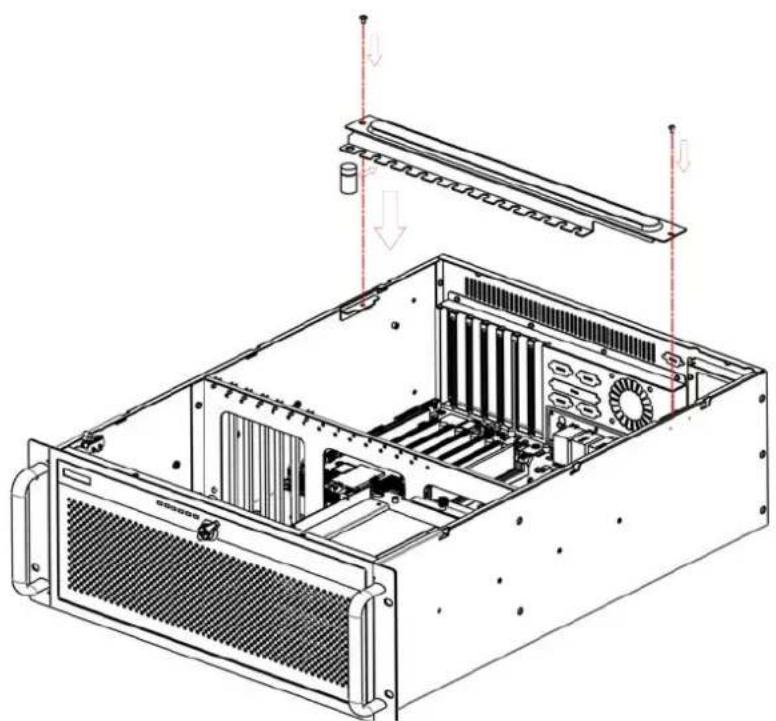

2.4 Hold-down Clamp/ 固定压条 / 壓桿 ..... 11

Figure 2.5 Installing rubber cushions and hold-down clamp/ 安装橡胶垫和固定压条 / 安装橡膠垫和壓杆 ..... 11

2.5 Installing Disk Drives/ 安装磁盘驱动器 / 安装磁碟機....11

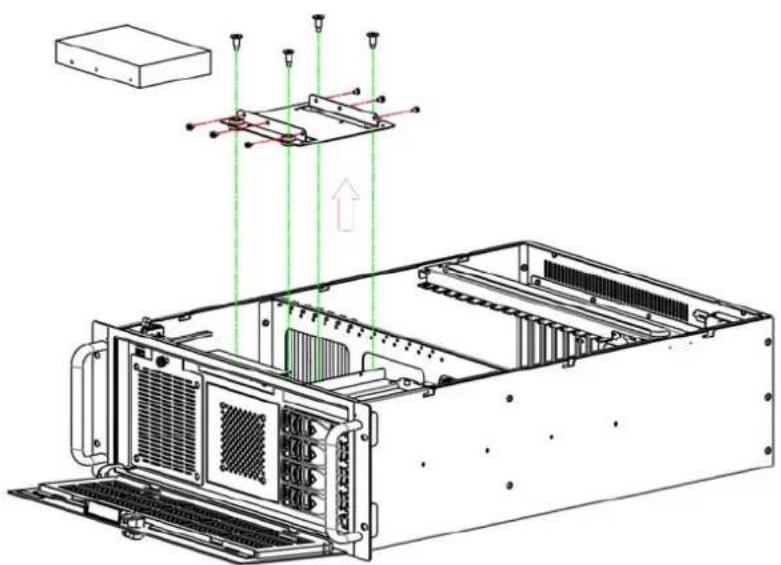

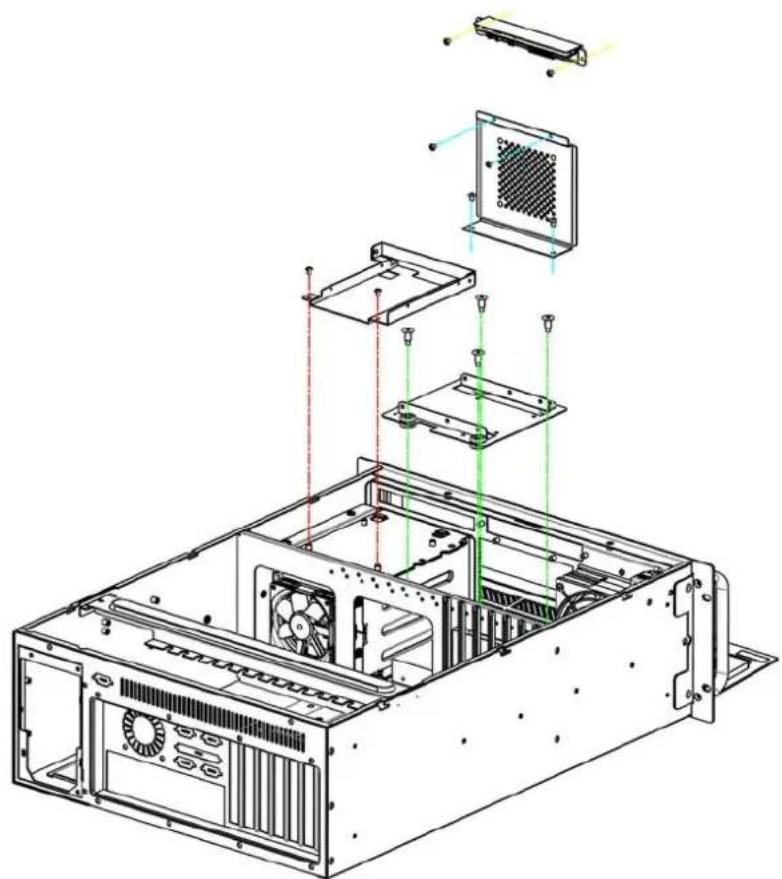

2.5.1 Installing HDD or Slim-type Optical Disk Drive/ 安装硬盘或薄型光驱 / 安装硬碟或薄型光碟機....11

Figure 2.6 Installing internal HDD/安装内置硬盘/安装内装硬碟1

Figure 2.7 Installing the slim-type optical disk drive/安装薄型光驱 / 安装薄型光碟机....12

2.5.2 Installing SAS/SATA HDD/安装SAS/SATA硬盘/安装SAS/SATA硬碟 12

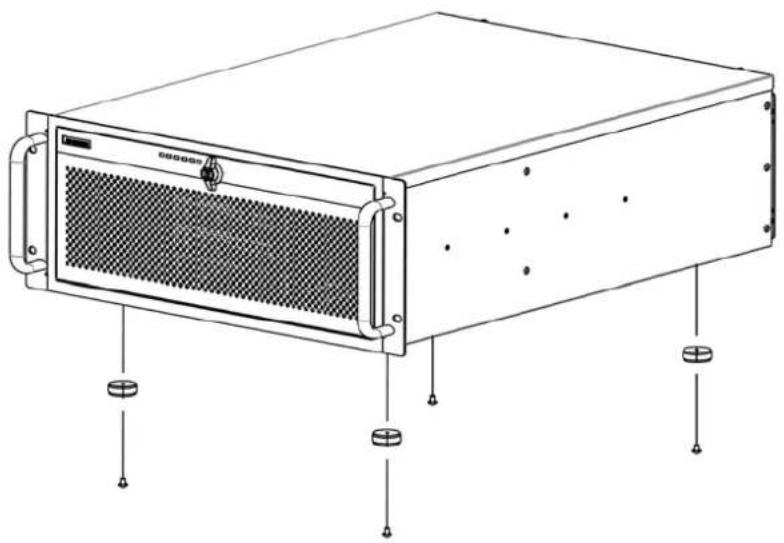

Figure 2.13 Install four foot stands under the chassis for surface mounting / 若系统置放在平面上，可在机箱下安装附赠的 4 个脚垫使其更稳固 / 若系统置放在平面上，可在機箱下安装附贈的 4 個腳垫使其更穩固 ..... 15

2.7 Slide Rail or Pallet/ 滑轨或层板 / 滑轨或層板 15

Figure 2.14 Install the chassis in the cabinet with the slide rail or pallet supplied / 请务必使用机柜里的层板或滑轨，确实将设备稳妥的安装固定在机柜内 / 請務必使用機櫃裡的層板或滑軌，確實將設備穩妥的安裝固定在機櫃內 15

Chapter 3 Operation

操作 17

3.1 The Front Panel/ 前面板 18

Figure 3.1 Closed front panel / 关门时的前视图 / 關門時的前視圖 18

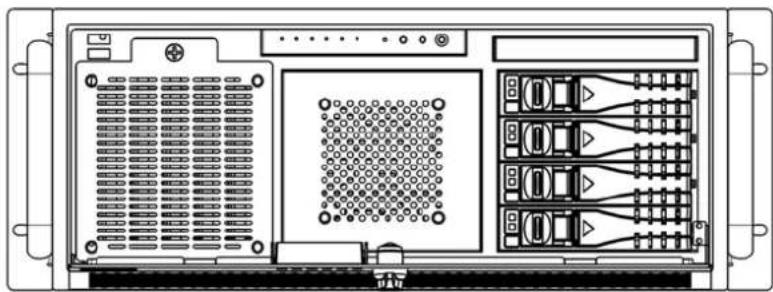

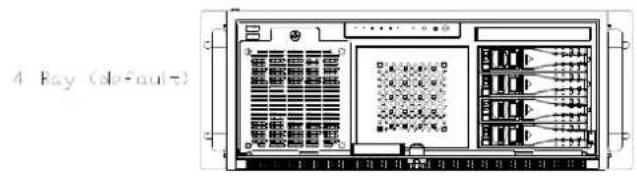

Figure 3.2 Open front panel of 4 bay (default)/开门时的4槽前视图（预设）/開門時的4槽前視圖（預設）....18

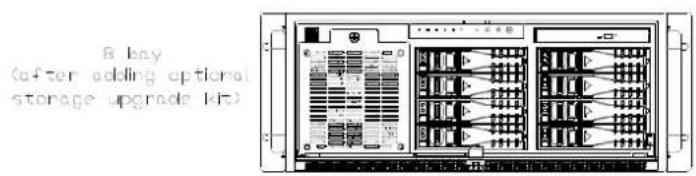

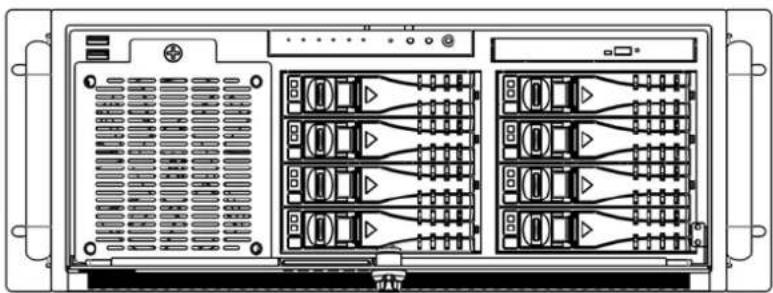

Figure 3.3 Open front panel of 8 bay (after adding storage upgrade kit) / 开门时的 8 槽前视图（在安装磁盘升级套件后）/ 開門時的 8 槽前視圖（在安裝磁碟升級套件後）

3.2 Switch, Buttons and I/O Interfaces/ 开关和按钮 / 開關和按鈕 ..... 19

3.2.1 LED indicators for System Status/ 系统指示灯 / 系统指示燈 .. 19

Table 3.1: LED Indicator functions/ 系统指示灯 / 系统指示燈. 19

3.2.2 LED Indicators for SAS/SATA HDD Power & Status/ 显示 SAS/SATA 硬盘电源和 & 状态的 LED 指示灯 / 顯示 SAS/SATA 硬碟電源和 & 狀態的 LED 指示燈 ..... 20

Table 3.2: SAS/SATA HDD LED indicator functions/SAS 或 SATA 硬盘 LED 指示灯功能 /SAS 或 SATA 硬碟 LED 指示燈功能20

3.3 The Rear Panel/后面板/後面板 20

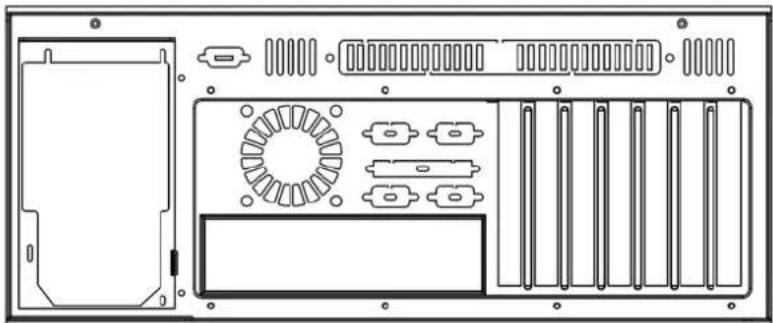

Figure 3.4 Rear panel / 后面板 / 後面板 20

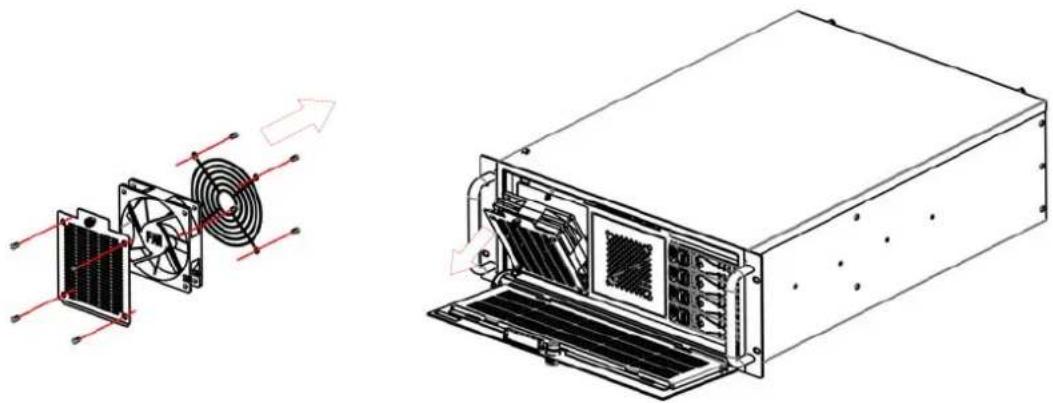

3.4 Replacing the Cooling Fan/ 更换风扇 / 更换风扇 21

3.5 Cleaning the Filters/清洗过滤器/清洗濾網 22

3.6 Replacing the Power Supply/更换电源/更换電源 22

Chapter 4 Dual-Slot SAS/SATA Backplane

双槽 SAS/SATA 底板

雙槽 SAS/SATA 背板 25

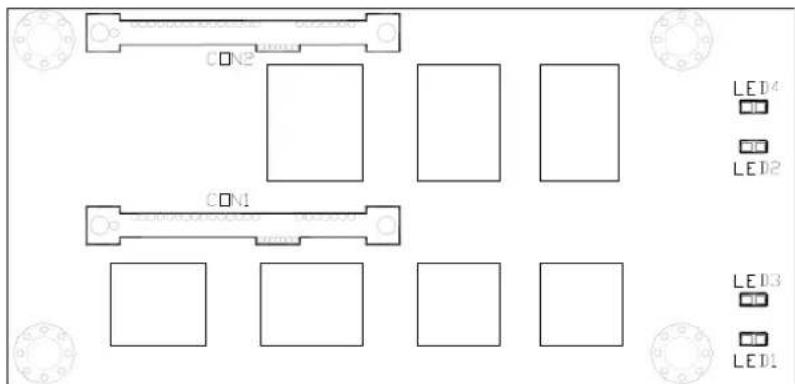

4.1 Backplane Layout/ 底板布局 / 背板佈局.... 26

Figure 4.1 Front side layout (connect to the HDD)/前侧布局（连接至 HDD）/ 前方配置（连接至 HDD）……26

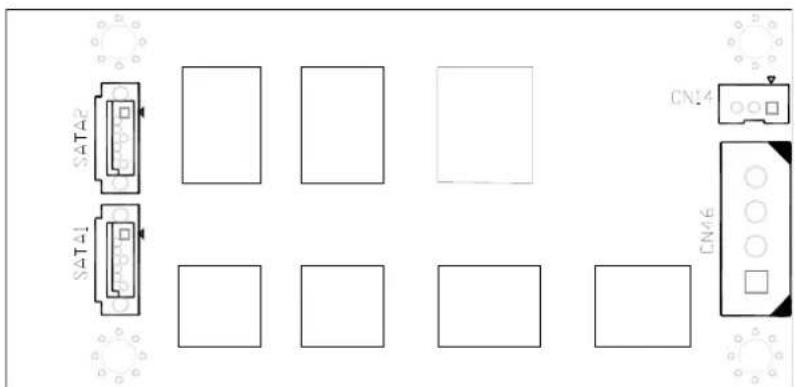

Figure 4.2 Rear side layout (connect to the RAID card or motherboard)/后侧布局（连接至 RAID 卡或母板）/後方配置（連接

至 RAID 卡或主機板)....26

4.2 Connectors & Pin Definition/接口&针脚定义/接頭&针脚定義.....27

Table 4.1: SAS / SATA HDD connectors and LEDs on front side/ 前部的 SAS/SATA HDD 接口和 LED 指示灯 / 前方的 SAS/ SATA HDD 接頭和 LED 指示燈 ....27

Table 4.2: SATA cable connectors on rear side/后部 SATA 电缆接口 / 後方 SATA 電纜接頭....27

Table 4.3: CN46, Power connector/ 电源接口 / 電源介面 ..... 27

5.1.3 Sensor Input Specifications/传感器输入规格 / 傳感器输入规格 32

5.1.4 System Status Monitoring & Management/系统状态监控&管理/系统狀態監控 & 管理 32

5.1.5 Management Functions/ 管理功能 32

5.1.6 Alarm Notification/报警通知/报警通知....33

Table 5.1: LED & Beep/LED& 报警音 /LED& 報警音 ..... 33

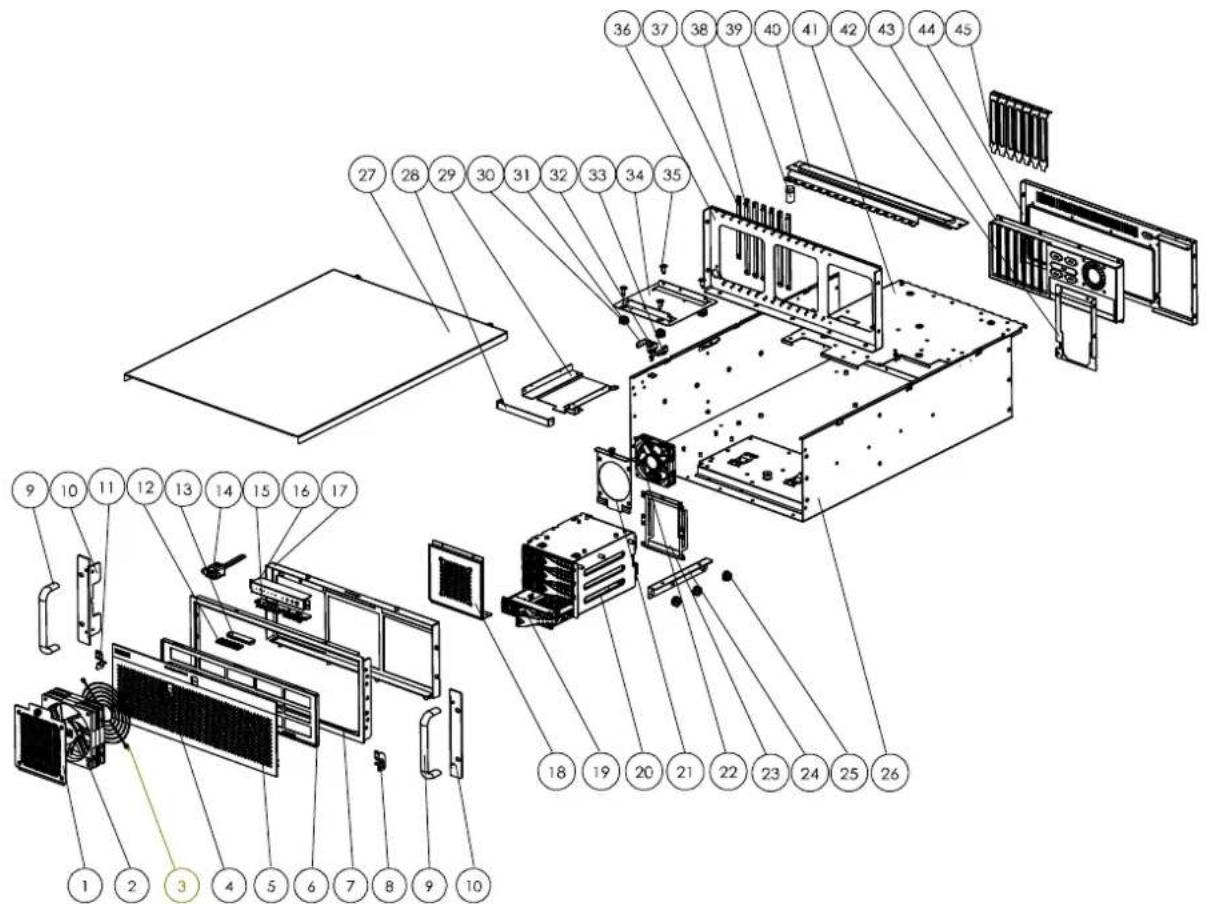

A.1 Exploded Diagram& Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 .... 38

Figure A.1 Exploded Diagrams & Parts List/分解图&部件列表/分解圖&零件表....38

Table A.1: Parts list/部件列表/零件表 39

Chapter 1

General Information

概述

產品資訊

1.1 Introduction/产品简介 / 產品簡介

HPC-7442 系列为 4U 上架式机箱，专为有大量储存需求的数字监视系统或 SCADA（数据采集与监控系统）服务器应用而设计。HPC-7442 打破了工业计算机传统的刻板形象，采用最新的工业外观设计，为用户提供了高性能、最尖端的操作平台。该系列支持 EATX/ATX 母板、高效切换电源和易维护风扇。HPC-7442 提供了 4 个或 8 个（当安装磁盘升级套组后）SAS/SATA HDD 抽取盒，能够为数据存储提供灵活的解决方案。其它的储存装置包括 1 个薄型磁盘托架（用于光驱）和 1 个内置 3.5” 硬盘。独特的报警模块可监控系统状态如电源、HDD、温度、风扇和网络，从而最大限度降低了系统瘫痪，另外系统风扇还能依据机箱内温度的高低而增减转速以便在低系统负载时有效降低噪音。该系列机箱还可集成广泛的标准计算机外设设备，从而满足了各种应用在苛刻环境下 7 天 24 小时无间断运行。

HPC-7442 系列為 4U 上架式機箱，專為有大量儲存需求的數位監視系統或 SCADA（資料採集與監控系統）伺服器應用而設計。HPC-7442 打破了工業電腦傳統的刻板形象，採用最新的工業外觀設計，為用戶提供了高性能、最尖端的操作平臺。該系列支援 EATX/ATX 母板，高效切換電源和易維護風扇。HPC-7442 提供了 4 個或 8 個（當安裝磁碟升級套組後）SAS/SATA HDD 抽取盒，能夠為資料存儲提供靈活的解決方案。其它的儲存裝置包括 1 個薄型磁片托架（用於光碟機）和 1 個內置 3.5” 硬碟。獨特的報警模組可監控系統狀態如電源、HDD、溫度、風扇和網路，從而最大限度降低了系統癱瘓，另外系統風扇還能依據機箱內溫度的高低而增減轉速以便在低系統負載時有效降低噪音。該系列機箱還可集成廣泛的標準電腦週邊設備，從而滿足了各種應用在苛刻環境下 7 天 24 小時無間斷運行。

1.2 Specifications/ 产品规格 / 產品規格

■ 磁盘容量：1个薄型光驱托架和1个3.5”磁盘托架（用于内置硬盘）

移动 SATA 硬盘存储设备：支持多达 4 或 8 （当安装磁盘升级套组后）个 2.5”与 3.5”SAS/SATA 硬盘。每个可移动 SAS/SATA 硬盘盒有一个保护锁闩和一对 LED 指示灯用于显示硬盘电源和硬盘传输状态

■ LED 指示灯：双色 LED（蓝色 / 红色）用于电源、温度和风扇状态；单色 LED（蓝色）用于硬盘传输状态和 LAN 状态。每一个硬盘盒都有一个单色 LED（绿色）能够显示 SAS/SATA 硬盘电源和一个双色 LED（蓝色 / 红色）能够显示 SAS/SATA 硬盘状态

前面板上的开关和按钮：电源开关、系统复位按钮、警报复位按钮和单键操作系统恢复按钮（预留）

■ 后部 I/O 接口：预留 5 个 9 针 D-SUB 和 1 个 68 针 SCSI 开口

■ 安全保护：可移动 SAS/SATA 存储系统、电源开关、系统重启按钮、警报复位按钮、单键操作系统恢复按钮和 USB 接口全部由带锁门保护

冷却系统：1个 12cm× 12cm （114 CFM）可前方更换冷却风扇；1或2（当安装磁盘升级套组后）个 8cm× 8cm （56 CFM）风扇，位于SAS/SATA硬盘底板后部

■ 空气过滤器：1 个易于维护并且可重复使用的过滤器位于前门后部

■ 抽取式 SAS/SATA 硬碟儲存設備：支持多達 4 或 8 （當安裝磁碟升級套組後）個 2.5” 與 3.5” SAS/SATA 硬碟。每個抽取盒上有一個保護鎖門和一對 LED 指示燈用於顯示硬碟電源和硬碟傳輸狀態

LED 指示燈：雙色 LED（藍色 / 紅色）用於電源、溫度和風扇狀態；單色 LED（藍色）用於硬碟傳輸狀態和 LAN 狀態。每一個硬碟抽取盒都有一個單色 LED（綠色）能夠顯示 SAS/SATA 硬碟電源和一個雙色 LED（藍色 / 紅色）能夠顯示 SAS/SATA 硬碟狀態

前面板上的開關和按鈕：電源開關、系統重啟按鈕、警報重置按鈕和單鍵操作系統恢復按鈕（預留）

■ 前部 I/O 接頭：雙 USB 接頭
■ 後部 I/O 接頭：預留 5 個 9 針 D-SUB 和 1 個 68 針 SCSI 開口
■ 安全保護：抽取式 SAS/SATA 儲存系統、電源開關、系統重啟按鈕、警報重置按鈕、單鍵操作系統回復按鈕和 USB 接頭全部由帶鎖門保護
冷卻系統：1 個 12 cm x 12 cm（114 CFM）可前方更換冷卻風扇；1 或 2（當安裝磁碟升級套組後）個 8 cm x 8 cm （56 CFM）風扇，位於 SAS/SATA 硬碟背板後方
■ 濾網：1 個易於維護並且可重複使用的濾網位於前門後部
■ 重量：18.5 kg （40.68 lbs）
■ 產品尺寸（W x H x D）：482 x 177 x 600 mm（19” x 7” x 23.6”）

1.3 Power Supply Options/ 电源选项 / 電源選項

Table 1.1: Power supply options/ 电源选项 / 電源選項

Watt功率	500 W (ATX, PFC)(single PS/2)	700 W (ATX, PFC)(single PS/2)
Input rating
输入电压輸入電壓	100 ~ 240 Vac (Full range)	100 ~ 240 Vac (Full range)
MTBF 100,000 hours @ 25°C 100,000 hours @ 25°C
Safety
安規认证安規認證	UL/TUV/CB/CCC	UL/TUV/CB/CCC

Watt功率	500 W (ATX, PFC)(1+1 redundant)	800 W (ATX, PFC)(1+1 redundant)
Input rating
输入电压輸入電壓	100 ~ 240 Vac (Full range)	100 ~ 240 Vac (Full range)
MTBF 100,000 hours @ 25°C 167,500 hours @ 25°C
Safety
安规认证安規認證	UL/TUV/CB/CCC	UL/TUV/CB/CCC

Caution!

请以研华公司官方网站公告的该机箱产品型录上的电源选项料号与电源规格为准。

請以研華公司官方網站公告的該機箱產品型錄上的電源選項料號與電源規格為準。

1.4 Environmental Specifications /环境规格/環境規格

Table 1.2: Environment specifications/ 环境规格 / 環境規格

Environment	Operating	Non-operating
环境	工作	非工作
環境
Temperature
温度	0 ~ 40°C (32 ~ 104°F) -40 ~ 70°C (-40 ~ 158°F)
溫度
Humidity
湿度	10 ~ 95% @ 40°C, non-condensing 10 ~ 95% @ 60°C, non-condensing
湿度
Vibration(5 ~ 500Hz)	1G rms 2 G
振动
振動
Shock
冲击	10 G with 11 ms duration, half sine wave
衝擊
Safety
安规认证	CE compliant
安規認證

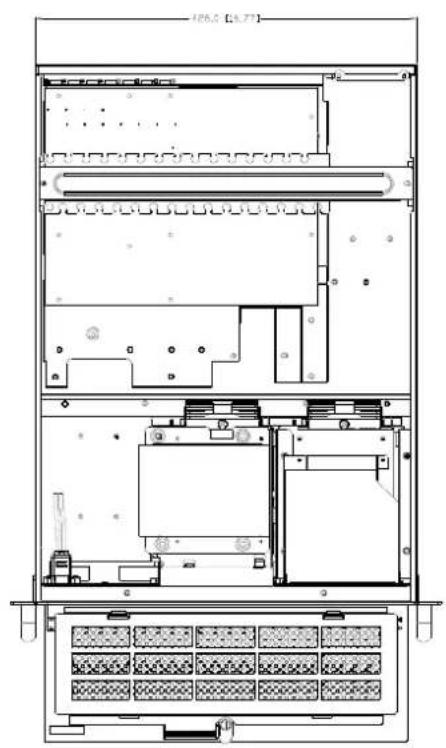

1.5 Dimension Diagram/ 产品尺寸 / 產品尺寸

机箱打开时，请小心安装或操作机箱内部组件。请务必关闭机箱电源并断开电源线。接触机箱内部组件之前，请先触摸金属机箱接地。

機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。

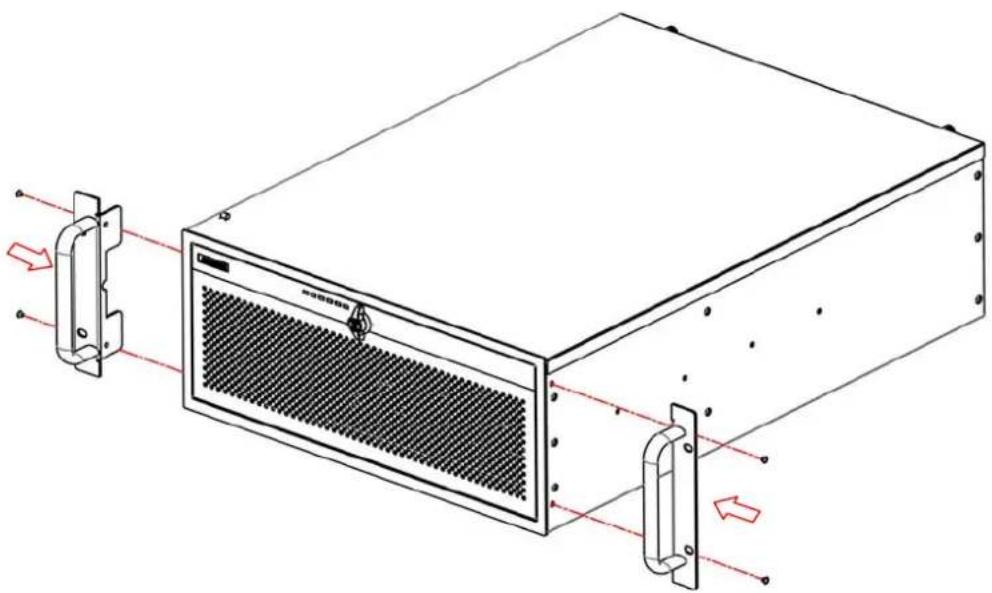

2.1 Attaching the Ears & Handles/ 安装耳柄和把手 / 安装耳翼和把手

Figure 2.1 Attaching the ears and handles/ 安装耳柄和把手 / 安装耳翼和把手

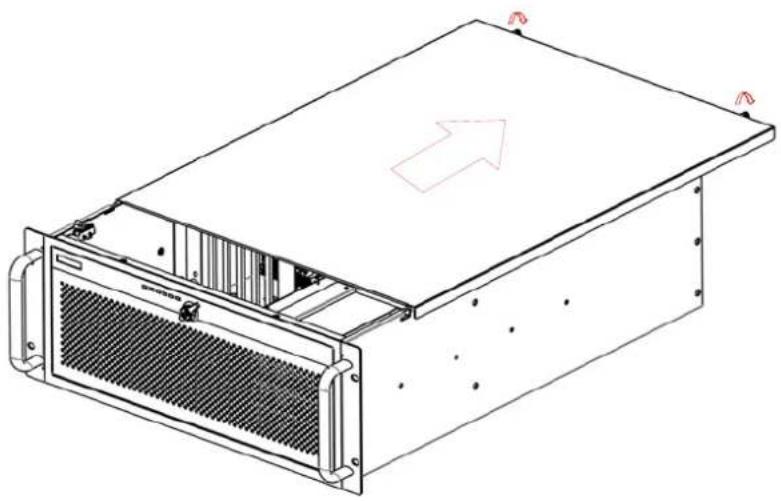

2.2 Removing the Top Cover/移除顶盖 / 移除上蓋

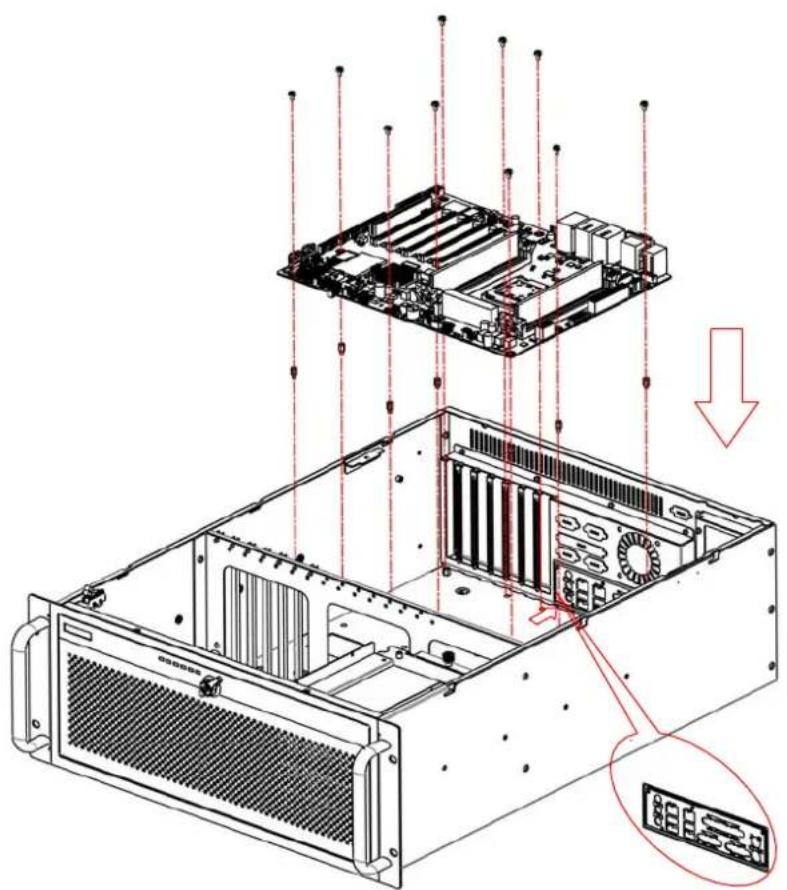

2.3 Installing Motherboard/ 安装母板 / 安装主機板

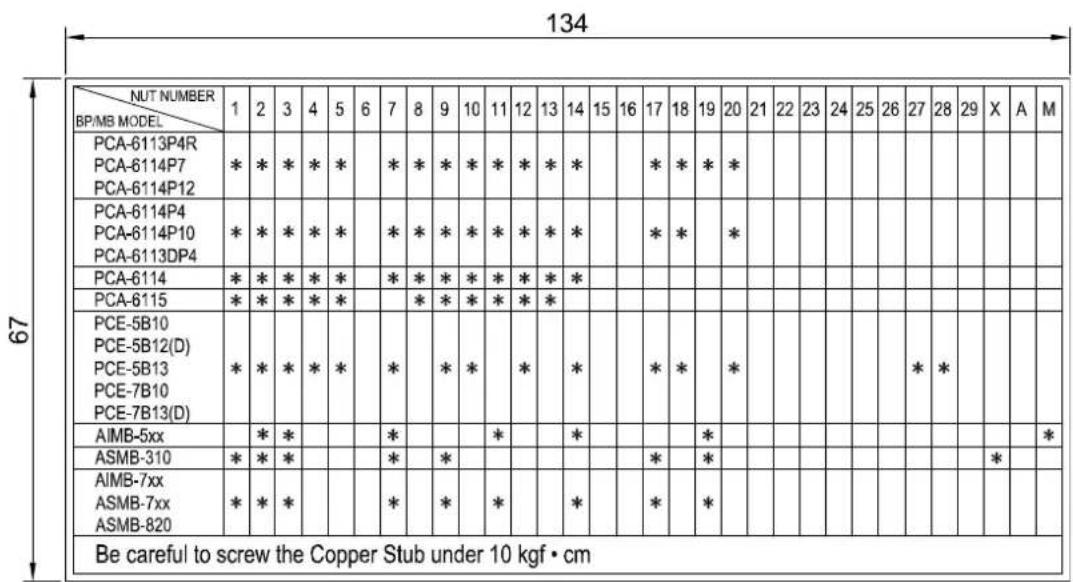

Figure 2.3 Yellow label indicating copper stub locations/
指示铜柱位置的黄色标签 / 指示铜柱位置的黄色標籤

Figure 2.4 Installing a Motherboard/ 安装母板 / 安装主機板

2.4 Hold-down Clamp/固定压条/壓桿

2.5 Installing Disk Drives/ 安装磁盘驱动器 / 安装磁碟機

2.5.1 Installing HDD or Slim-type Optical Disk Drive/ 安装硬盘或薄型光驱 / 安装硬碟或薄型光碟機

Devices / 扩展第二组 4 个抽取式 SAS/SATA 硬盘存储设备 / 擴充第二组 4 個抽取式 SAS/SATA 硬碟儲存設備

Figure 2.12 Install the internal HDD bracket / 最后再安装内装硬盘支架 / 最後再安装内装硬碟支架

2.6 Foot Stand/脚垫/脚垫

Figure 2.13 Install four foot stands under the chassis for surface mounting / 若系统置放在平面上，可在机箱下安装附赠的 4 个脚垫使其更稳固 / 若系统置放在平面上，可在機箱下安装附赠的 4 個腳垫使其更穩固

2.7 Slide Rail or Pallet/ 滑轨或层板 / 滑轨或層板

Figure 3.1 Closed front panel / 关门时的前视图 / 關門時的前視圖

Figure 3.2 Open front panel of 4 bay (default)/ 开门时的 4 槽前视图（预设）/ 開門時的 4 槽前視圖（預設）

Figure 3.3 Open front panel of 8 bay (after adding storage upgrade kit) / 开门时的 8 槽前视图（在安装磁盘升级套件后）/ 開門時的 8 槽前視圖（在安裝磁碟升級套件後）

3.2 Switch, Buttons and I/O Interfaces/ 开关和按钮 / 開關和按鈕

电源开关：按下此按钮可开启或关闭系统电源。请使用系统关机或持续按下此按钮数秒钟以关闭系统 ATX 电源。

系统重启按钮：按下此按钮可重启系统。

警报复位按钮：当系统发生故障时（比如：风扇故障或者机箱过热），会响起警报声。按下此按钮可停止警报声，并请检视整体系统有何异常状况。

单键操作系统回复按钮：当按下系统重启按钮仍无法有效将系统重启，此操作系统回复按钮将能快速回复原出厂默认值（必须配合母板内建此功能）。

双 USB 接口：此接口可连接各种 USB 设备用于数据传输、备份或输入。

電源開關：按下此按鈕可開啟或關閉系統電源。請使用系統關機或持續按下此按鈕數秒鐘以關閉系統 ATX 電源。

系統重啟按鈕：按下此按鈕可重啟系統。

警報重置按鈕：當系統發生故障時（比如：風扇故障或者機箱過熱），會響起警報聲。按下此按鈕可停止警報聲，並請檢視整體系統有何異常狀況。

單鍵操作系統回復按鈕：當按下系統重啟按鈕仍無法有效將系統重啟，此操作系統回復按鈕將能快速回復原出廠預設值（必須配合母板內建此功能）。

雙 USB 接頭：此接頭可連接各種 USB 設備用於資料傳輸、備份或輸入。

3.2.1 LED indicators for System Status/ 系统指示灯 / 系统指示燈

Table 3.1: LED Indicator functions/ 系统指示灯 / 系统指示燈
LED	Description	Blue	Red
	说明	蓝色	红色
	說明	蓝色	红色
Power/电源/電源	System Power	Normal	Abnormal
	系统电源	正常	异常
	系统電源		異常
Fan/风扇/风扇	Cooling Fan status	Normal	Abnormal
	冷却风扇状态	正常	异常
	冷卻風扇狀態		異常
Temperature/温度/溫度[CSZW]	Temperature in the Chassis	Normal	Abnormal
	机箱內溫度	正常	异常
	機箱內溫度		異常
Hard Disk/ 硬盘 / 硬碟		Hard Disk Drive Activity硬盘状态硬碟狀態	Data access数据访问傳輸資料	No light不亮
LAN/ 网络 / 網路		LAN1 & LAN2 statusLAN1 & LAN2 状态LAN1 & LAN2 狀態	Normal正常	No light不亮
		Data transmit through LAN通过 LAN 数据传输通過 LAN 資料傳輸	Blinking闪烁閃爍

3.2.2 LED Indicators for SAS/SATA HDD Power & Status/ 显示 SAS/SATA 硬盘电源和 & 状态的 LED 指示灯 / 顯示 SAS/SATA 硬碟電源和 & 狀態的 LED 指示燈

Table 3.2: SAS/SATA HDD LED indicator functions/SAS 或 SATA 硬盘 LED 指示灯功能 /SAS 或 SATA 硬碟 LED 指示燈功能

LED	Description	Green	Blue
	说明	绿色	蓝色
	說明	綠色	藍色
	power of HDD	HDD power on
	硬盘电源	硬盘电源开启	N/A
	硬碟電源	硬碟電源開啟
	Status of HDD	N/A	Data access: BlinkingIdle: Light (SAS HDD)No light (SATA HDD)
	硬盘状态		数据访问:闪烁空闲:灯亮(SAS HDD)灯灭(SATA HDD)
	硬碟狀態		傳輸資料:閃爍空間:燈亮(SAS HDD)燈滅(SATA HDD)

3.3 The Rear Panel/ 后面板 / 後面板

Figure 3.4 Rear panel / 后面板 / 後面板

3.4 Replacing the Cooling Fan/ 更换风扇 / 更换風扇

4.1 Backplane Layout/ 底板布局 / 背板佈局

Figure 4.1 Front side layout (connect to the HDD)/ 前侧布局 （连接至 HDD）/ 前方配置 （连接至 HDD）

后侧布局 （连接至 RAID 卡或母板）/ 後方配置 （连接至 RAID 卡或主機板）

4.2 Connectors & Pin Definition/接口&针脚定义/接頭 & 針腳定義

Table 4.1: SAS / SATA HDD connectors and LEDs on front side/ 前部的SAS/SATA HDD 接口和 LED 指示灯 / 前方的 SAS/SATA HDD 接頭和 LED 指示

CON1 ~ CON2 SAS / SATA HDD connectors

LED3 ~ LED4 SATA HDD1 ~ HDD2 power LED (green)

LED1 ~ LED2 SATA HDD1 ~ HDD2 Bi-Color LED (blue) HDD Activity (blue)

Table 4.2: SATA cable connectors on rear side/ 后部 SATA 电缆接口 / 後SATA 電纜接頭
SATA1 ~ SATA2	Cable connectors for connecting to SAS / SATA RAID card or moth-erboard

Table 4.3: CN46, Power connector/ 电源接口 / 電源介面
Pin1	+12 V	Pin3	GND
Pin2	GND	Pin4	VCC

Table 4.4: CN14, Fan connector/ 风扇接口 / 風扇介面
Pin1	GND	Pin3	+5 V
Pin2	+12 V

Chapter 5

Alarm Board

报警板

報警板

报警板位于前方系统风扇的后方。报警板具有系统检测功能，可以监视整个计算机系统的状态，包括：温度状态、风扇、电源和 HDD 运行。一旦系统发生任何问题，报警板将通过声音警报和 LED 指示灯进行报告。

报警板将在下列几种情况下发出声音警报：

1. 冗余电源的任一电源模块发生故障；

2. 任一冷却风扇发生故障；

3. 机箱内部温度过高。

发出声音警报时，按下前面板上的报警复位按钮即可将其停止，然后需采取措施进行修复。

该款产品的系统布局不同于其他产品。您可以通过硬件拨码开关来设置报警板。详细信息请参考 “ 开关设置 ”。

注：根据不同的系统布局，您可以通过硬件拨码开关来设置报警板，以免误发出声音警报。详细信息请参考“开关设置”。

若要使用远程管理功能，您需要安装 SUSIAccess。您将能够监控系统风扇速度、系统温度、CPU 温度以及电压。您也可以根据需要在 SUSIAccess 下定制报警标准。更多详细信息，请参考 SUSIAccess 用户指导。

報警板位於前方系統風扇的後方。報警板具有系統檢測功能，可以監視整個電腦系統的狀態，包括：溫度狀態、風扇、電源和 HDD 運行。一旦系統發生任何問題，報警板將通過聲音警報和 LED 指示燈進行報告。

報警板將在下列幾種情況下發出聲音警報：

1. 冗余電源的任一電源模組發生故障；

2. 任一冷卻風扇發生故障；

3. 主機殼內部溫度過高。

發出聲音警報時，按下前面板上的報警重定按鈕即可將其停止，然後需採取措施進行修復。

該款產品的系統佈局不同於其他產品。您可以通過硬體跳線開關來設置報警板。詳細資訊請參考“開關設置”。

註：隨著不同的系統布局，您可以通過硬體跳線開關來設置報警板，以免誤發出聲音警報。詳細資訊請參考“開關設置”。

若要使用遠端系統管理功能，您需要安裝 SUSIAccess。您將能夠監控系統風扇速度、系統溫度、CPU 溫度以及電壓。您也可以根據需要在 SUSIAccess 下定制報警標準。更多詳細資訊，請參考 SUSIAccess 使用者指導。

5.1 Specification/规格/規格

5.1.1 Hardware Specifications/ 硬件规格 / 硬件規格

■ 1 个 10-pin 硬件拨码开关，用于报警设置
■ 1 个 SM 总线接口系统以及主板运行状态监测
■ 多达 4 个外部温度传感器
7 个风扇转速计输入
■ 1 个外部 IPMI 模块接口
1 个内置蜂鸣器，用于提示系统运行状态
■ 自动智能风扇控制
■ 预留 PCB 结构，用于重力与湿度传感器

■ 1 個 10-pin 硬體跳線開關，用於報警設置
1 個 SM 匯流排界面系統以及主機板運行狀態監測
■ 多達 4 個外部溫度感測器
7 個風扇轉速計輸入
1 個外部 IPMI 模組介面
■ 1 個內置蜂鳴器，用於提示系統運行狀態
■ 自動智慧風扇控制
■ 預留 PCB 結構，用於重力與濕度感測器

5.1.2 Dimensions/尺寸

- Kernel module (9692S20000E): 115 mm x 55 mm

■ 内核模块（9692S20000E）：115 mm x 55 mm
■ 内核模組 (9692S20000E): 115 mm x 55 mm

5.1.3 Sensor Input Specifications/ 传感器输入规格 / 傳感器输入规格

■ Voltage Inputs: +5 VDC, -5 VDC, 5 VSB, +3.3 VDC, +12VDC, -12 VDC
■ Temperature Sensors: LM75 digital temperature sensor, I2C interface, -30 \~ +125°C (-22 \~ 257°F)
■ Fan Speed Monitor: Up to 7 fans, 0 \~ 20000 RPM
■ Power Monitoring: Detect Redundant power Get IPMI & SUSI Command

■ 电压输入：+5 VDC、-5 VDC、5 VSB、+3.3 VDC、+12VDC、-12 VDC
温度传感器：LM75 数字温度传感器，I2C 接口， -30 +125^ C ( -22 257^ F )
■ 风扇速度监控：多达 7 个风扇，0 \~ 20000 RPM
电源监控：检测冗余电源获取IPMI&SUSI命令

■ 電壓輸入：+5 VDC、-5 VDC、5 VSB、+3.3 VDC、+12VDC、-12 VDC
■ 溫度感測器：LM75 數位溫度感測器，I2C 介面，-30 \~ +125°C (-22 \~ 257°F)
■ 風扇速度監控：多達 7 個風扇，0 \~ 20000 RPM
■ 電源監控： 檢測冗餘電源 獲取 IPMI & SUSI 命令

5.1.4 System Status Monitoring & Management/系统状态监控&管理/系统狀態監控 & 管理

Real-time healthy status monitoring: Realtime system/main board FAN speed, temperature monitor.
■ Remote system monitor through SUSIAccess
■ Alarm through on-board buzzer and LED signal
■ 实时运行状态监控：实时系统 / 主板风扇速度、温度监控
■ 通过 SUSIAccess 进行远程系统监控
■ 使用板载蜂鸣器和 LED 信号灯进行报警
■ 即時運行狀態監控：即時系統 / 主機板風扇速度、溫度監控
■ 通過 SUSIAccess 進行遠端系統監控
■ 使用板載蜂鳴器和 LED 信號燈進行報警

5.1.5 Management Functions/ 管理功能

■ 基于网络的远程设置、控制及监控
远程重置、断电及上电
远程数字输出信号控制

■ 基於網路的遠端設置、控制及監控

- 遠程重置、斷電及上電

遠端數位輸出信號控制

5.1.6 Alarm Notification/ 报警通知 / 報警通知

Table 5.1: LED & Beep/LED& 报警音 /LED& 報警音
Item	Status	Criteria	LED Beep
项目	状态	标准		报警声
项目	狀態	標準		报警聲
PWR电源電源	Normal	- Normal		-
	正常		正常
	Redundant power module fail	-	W警示	Keep beep报警声持续报警聲持續
	冗余电源模块故障
	冗餘電源模塊故障
	Get IPMI & SUSI Command to search	- Blinking		Keep beep报警声持续报警聲持續
	获取 IPMT & SUSI 命令以搜索		Warn闪烁警示閃爍警示
	獲取 IPMT & SUSI 命令以搜索
HDD硬盘硬碟	Normal	- Normal		-
	正常		正常
	Data transferring	- Blinking		-
	数据传输		闪烁閃爍
	數據傳輸
FAN风扇風扇	Normal	>500 rpm	Normal	-
	正常		正常
	CPU FAN fail	<500 rpm	Warn警示	Keep beep报警声持续报警聲持續
	CPU 风扇故障
	CPU 風扇故障
	System fan fail	<500 rpm	Blinking Warn闪烁警示閃爍警示	Keep beep报警声持续报警聲持續
	系统风扇故障
	系統風扇故障
TEMP.温度溫度	Normal	- Normal
	正常		正常
	CPU thermal fail	>70 deg.	Warn警示	Keep beep报警声持续报警聲持續
	CPU 散热故障	>70 度
	CPU 散熱故障
	System thermal fail (Thermistor)	>55 deg.	Blinking Warn闪烁警示閃爍警示	Keep beep报警声持续报警聲持續
	系统散热故障(散热电阻)	>55 度
	系統散热故障(散热電阻)
Alarm Reset报警重置报警重置	Close alarm beep 3 min	Push	-	-
	关闭报警声 3 分钟
	關閉报警聲 3 分鐘
	Power off when system fail (ATX only)			LED of fail part	Warn	-
Other	系统故障时断开电源	(仅支持 ATX)			警示
其他	系统故障时断開電源	(僅支持 ATX)		故障对象	LED
				故障對象	LED

5.1.7 Power Consumption/ 电源功耗 / 電源功耗

12 V @ 5.25 A

5.2 Connectors and Switch Setting/ 接口与拨码开关 设置 / 接頭與撥碼開關設置

Table 5.2: Hardware Switch/ 硬件拨码开关 / 硬件撥碼開關

Label/ 标注 / 標注 Function/ 功能

SW1 ~ 10 Hardware Switch/ 硬件拨码开关 / 硬件撥碼開關

SW1.Pin1 SW1.Pin2 SW1.Pin3 Cable Status					MB FAN	CPU TEMP
			线缆状态		主板风扇	CPU 温度
			線纜狀態		主板風扇	CPU 溫度
OFF	OFF	OFF	No 未连接 未連接	Connect	Disable	Disable
OFF	OFF	ON		Connect/ 连接 / 連接	Disable/ 禁用	1
OFF	ON		OFF	Connect/ 连接 / 連接	Disable/ 禁用	2
OFF	ON		ON	Connect/ 连接 / 連接	1	1(Default)1 (默认值)1 (預設值)
ON	OFF	OFF		Connect/ 连接 / 連接	2	1
ON	OFF	ON		Connect/ 连接 / 連接	2	2
ON	ON	OFF		Connect/ 连接 / 連接	3	1
ON	ON	ON		Connect/ 连接 / 連接	3	2

Table 5.5: SW4 \~ 6

SW1.Pin4	SW1.Pin5	SW1.Pin6	SYS系统风扇数量系统风扇數量	FAN
OFF	OFF	OFF	Disable/禁用
OFF	OFF	ON		1
OFF	ON	OFF	2(FAN1~2)2(FAN1~2)(默认值)2(FAN1~2)(預設值)
OFF	ON	ON	3(FAN1~3)
ON	OFF	OFF	4(FAN1~4)
ON	OFF	ON	5(FAN1~5)
ON	ON	OFF	6(FAN1~6)
ON	ON	ON	7(FAN1~7)

Table 5.6: SW7 \~ 9

Table 5.7: SW10
OFF	Enable (Default)/	启用	(默认值)/	啟用	(預設值)
ON	Disable/禁用

5.3 Board Layout/板布局/板佈局

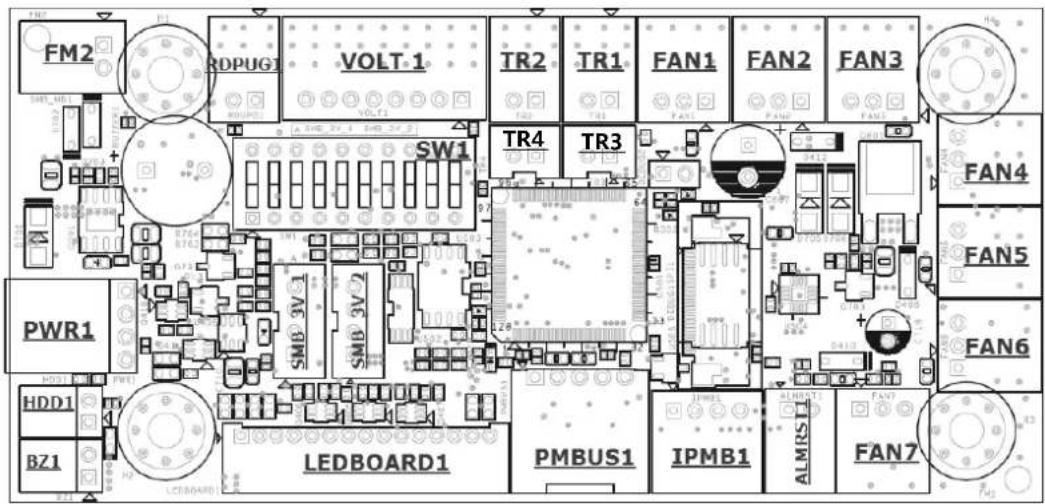

Figure 5.1 Connector locations of alarm board/ 报警板接口分布 / 報警板接口分佈

Appendix A

分解图 & 部件列表 分解圖 & 零件表

A.1 Exploded Diagram& Parts List/分解图&部件列表/分解圖 & 零件表

Figure A.1 Exploded Diagrams& Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表

Table A.1: Parts list/ 部件列表 / 零件表

1	System fan cover系统风扇盖系统风扇盖	16	LED board bracketLED指示灯板支架LED指示燈板支架	31	Case open switch cover开盖警示开关盖開蓋警示開關蓋
2	System fan系统风扇系统风扇	17	Inner door frame内门框内門框	32	Case open switch开盖警示开关開蓋警示開關
3	System fan guard系统风扇保护罩系统风扇保護罩	18	Front panel drawer cover抽取盒前盖板抽取盒前盖板	33	Case open switch bracket开盖警示开关支架開蓋警示開關支架
4	Key lock锁头鎖頭	19	Mobile HDD tray硬盘抽取盒硬碟抽取盒	34	Internal HDD bracket内装硬盘支架内装硬碟支架
5	Front door前门前門	20	Mobile HDD cage硬盘抽取盒框架硬碟抽取盒框架	35	Special screw for rub-ber缓冲垫用定制螺丝緩衝墊用特製螺絲
6	Filter滤网滤網	21	HDD fan holder硬盘风扇罩硬碟風扇罩	36	Card guide bracket板卡导轨支架板卡導轨支架
7	Outer door frame外门框外門框	22	HDD fan硬盘风扇硬碟風扇	37	Card guide rail板卡导轨板卡導轨
8	Hinge (right)铰链(右)鉸鍊(右)	23	HDD fan bracket硬盘风扇支架硬碟風扇支架	38	Card guide rail板卡导轨板卡導轨
9	Handle手柄把手	24	Rubber bracket缓冲垫支架緩衝墊支架	39	Rubber cushion橡胶垫橡膠墊
10	Rackmount ear耳翼耳翼	25	Rubber缓冲垫緩衝墊	40	Hold-down clamp压杆壓桿
11	Hinge (left)铰链(左)鉸鍊(左)	26	Chassis body机箱本体機箱本體	41	Under plate底板底板
12	LED lens LED导光柱導光柱	27	Top cover上盖上蓋	42	Power supply bracket电源支架電源支架
13	LED lens holderLED导光柱罩LED導光柱罩	28	Slim ODD cover薄型光盘盖薄型光碟機蓋	43	I/O bracketI/O支架I/O支架
14	USB cableUSB线USB線	29	Slim ODD bracket薄型光驱支架薄型光碟機支架	44	Rear plate后板後板
15	LED boardLED指示灯板LED指示燈板	30	Rubber缓冲垫緩衝墊	45	Adapter bracket适配器支架適配器支架

www.advantech.com

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。

所有的产品品牌及产品型号均为各公司之注册商标。

使用前請檢查核實產品的規格。本手冊僅作為參考。

產品規格如有變更，恕不另行通知。

未經研華公司書面許可，本手冊中的所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。

所有的產品品牌及產品型號均為各公司之註冊商標。
