产品类型	便携式立体声CD系统
型号	RX-D53
品牌	松下
电源	AC 220-240 V, 50/60 Hz 或 12 V DC（8 x LR14电池）
功耗	17 W（待机：约2 W）
尺寸（宽 x 高 x 深）	408 mm x 148 mm x 271 mm
重量	8.2 kg（不含电池）
音频输出功率	4 W x 2（RMS）
光盘播放	CD, CD-R/RW（CD-DA, MP3）
收音波段	FM（87.5-108 MHz）, AM（522-1629 kHz）
磁带卡座	磁带播放和录制
USB播放	MP3（仅RX-D53）
音乐端口输入	3.5 mm立体声，灵敏度100 mV
耳机插孔	3.5 mm立体声，32 Ω阻抗
调谐器预设	FM和AM各16个电台
时钟	24小时制显示
定时功能	播放定时，睡眠定时
音效	预设均衡器，低音/高音，RE-MASTER，声音虚拟器
维护	用柔软干布清洁；定期清洁磁头
安全	1级激光产品；请勿打开；远离潮湿
附带配件	交流电源线，遥控器（N2QAYA000008）
电池要求	主电源用8 x LR14（C），记忆备份用4 x R6/LR6（AA）
可维修性	维修请咨询合格人员；无用户可维修部件

常见问题 - RX-D53 PANASONIC

如何在Panasonic RX-D53上设置时钟？

按[CLOCK/TIMER]键直到显示'CLOCK'，然后使用[|◀◀/◀◀]或[▶▶/▶▶]调节时间。按[CLOCK/TIMER]确认。时钟采用24小时制。

如何使用播放定时唤醒音乐？

先设置时钟。然后按[CLOCK/TIMER]选择'PLAY ON'。使用[|◀◀/◀◀]或[▶▶/▶▶]设置开始和结束时间，每次后按[CLOCK/TIMER]。按[∅ PLAY]激活，然后用[TAPE/OFF]关闭设备。定时将在设定时间开启设备。

RX-D53可以播放哪些类型的光盘？

本机可播放CD-DA（音频CD）、CD-R/RW（CD-DA或MP3格式）以及MP3光盘。可能无法播放双面光盘数字音频。确保光盘已封口并有光盘徽标。

如何连接USB设备并播放MP3文件？

降低音量，将USB大容量存储设备连接到前面板的USB端口。按[USB ▶/II]开始播放。支持的格式：扩展名为.mp3的MP3文件，FAT12/16/32文件系统。最多2500首曲目和255个专辑。

为什么没有声音或声音失真？

检查音量水平。确保选择了正确的信号源。如果通过MUSIC PORT使用外部设备，如出现失真则降低输入电平。同时，将交流电源线远离设备以避免嗡嗡声。

如何清洁磁头？

定期使用清洁带（未附带）以保持播放和录音质量。对于外部，用柔软干布擦拭。不要使用酒精、稀释剂或苯。

我可以从收音机录制到磁带上吗？

可以。调谐到所需电台，插入带有防止擦除标记的磁带，按[● REC]键。本机从当前选择的信号源（收音机、CD、USB或音乐端口）录制。音量和音效不影响录音。

如果遥控器停止工作怎么办？

检查电池是否正确插入（AA，极性+和-）。如果电池耗尽则更换。确保在传感器7米内无遮挡物。如果使用电池供电，遥控器无法开启设备；请使用主机电源按钮。

如何自动预设收音机电台？

按[FM/AM]选择波段。对于RX-D53，按[PLAY MODE]选择'CURRENT'或'LOWEST'，然后按[AUTO PRESET]。对于RX-D48，直接按[AUTO PRESET]。最多预设16个电台，按升序排列。

使用电池时电池寿命是多少？

使用碱性LR14电池时，近似寿命：收音机播放9小时，CD播放6小时，磁带播放8小时。电量低时电池指示灯闪烁。如果连接了交流电源线，电池无法为本机供电。

用户手册 RX-D53 PANASONIC

为确保最佳性能和安全，请仔细阅读本说明书。

请保管本说明书以备今后参考。

本说明书适用于 RX-D53 和 RX-D48 机型。

RX-D53：表示该功能仅适用于 RX-D53 机型。

RX-D48：表示该功能仅适用于 RX-D48 机型。

您的型号可能与插图有所不同。除非特别注明，否则本说明书内的插图都属于 RX-D53。

安全注意事项

警告!

主机

·为减低火灾、触电或产品损坏的危险，

不要将本机暴露在雨水、潮湿、滴水或溅水下。

• 不要将盛满液体的物体，例如花瓶等放置在本机上。
• 只使用被推荐的附件。
• 勿拆开机壳。
• 切勿自行修理本机。任何有关维修的问题请咨询合格人员。

注意!

主机

·为减低火灾、触电或产品损坏的危险，

- 为了确保良好的通风条件，切勿将本机安装或置于书柜、内藏式机柜或

其它密闭的空间里

• 切勿让报纸、桌布、窗帘等物品堵塞住本机的通风孔。
• 切勿将诸如点燃的蜡烛等明火火源置于本机上。

· 本机供在热带气候地区使用。
- 将本机安装在电源插头容易接近之处以便在发生问题时能立即把电源插头断开。
- 本机在使用过程中，可能会受到行动电话的无线电波干扰。如果干扰出现，增加本机和行动电话之间的距离。

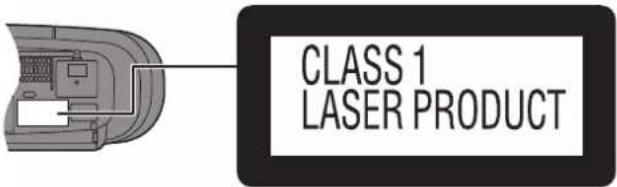

· 本机使用激光射线。控制器的使用、调整及操作等如不遵照此处的说明进行，很可能会受到激光辐射的危害。
- 避免在热源附近放置或使用本机。勿将本机置于车窗紧闭且受阳光直射的汽车内，以防机壳变形。
- 避免切割、划伤或不良连接交流电源线，否则可能引起火灾或触电事故。也应避免过份用力弯曲、拉扯或削切电源线。
- 勿拉住电源线拔出交流电源线插头，否则可能会缩短其使用寿命或发生触电事故。
- 切勿在浴室内操作本机，这可能会有触电的危险。
- 不用时，最好从交流电源插座上拔出交流电源线。

电池

• 如果准备长时间不用本机，或仅使用交流电源时，请取出所有电池，以防因电池漏液而损坏机件。
• 当插入电池时，要正确对准其极性（+ 和 -）。
• 切勿将新旧电池混用。
• 切勿将不同型号电池混用。
• 切勿将电池解体或使其短路。
• 切勿试图对碱或锰电池进行再充电。
• 切勿使用覆层已脱落的电池。
• 切勿让电池遇热或触火
• 切勿将电池长时间留在车门和车窗被关紧同时被阳光直接照射的车子内。
• 长期不使用本机或遥控器时，请取山电池。存储于凉快、阴暗之处。
• 如果电池放置错误，有发生爆炸的危险。更换电池时，只使用制造商建议的类型的电池。
  · 当处理废旧电池时，请联络当地政府单位或经销商以洽询正确的弃置方法。

安全注意事项 2
交流电源线注意事项（只限 RX-D53）.....2
提供附件 2
控制概要 3
电源 4
遥控器....4
光碟 4
收音机 5
USB（只限 RX-D53）6
卡式磁带 6
时钟和定时器 7
音响效果....7
音乐端口 7
故障排除 8
保养 8
技术规格 8

- 如果看到此符号的话 -

或在欧盟以外其它国家的废物处置信息

此符号仅在欧盟有效。

如果要废弃此产品，请与当地机构或经销商联系，获取正确的废弃方法。

交流电源线注意事项（只限RX-D53）

(用于沙特阿拉伯及科威特)

使用前

拆除连接器的盖子。

如何更换保险丝

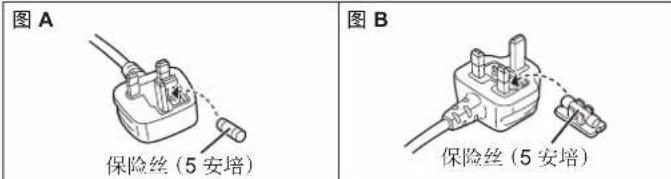

保险丝的位置根据交流电源插头类型而可能有所不同（图 A 和 B）确认所安装的电源插头，并按照下面的说明。

插图可能会和实际的交流电源插头不同。

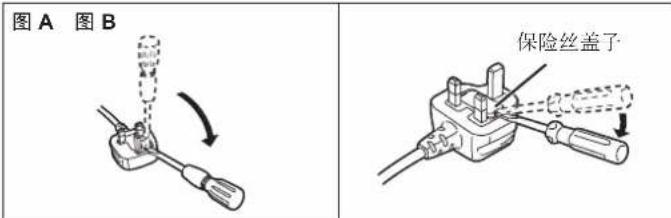

1. 用螺丝刀打开保险丝的盖子。

1. 更换保险丝然后关闭或盖上保险丝的盖子。

提供附件

请检查并确认所提供的附件。

□1x交流电源线

RX-D53

用于沙特阿拉伯及科威特

□1x遥控器

RX-D53

RX-D48

(N2QAYA000008)

(N2QAYA000009)

RX-D53FX-D48

用于其它

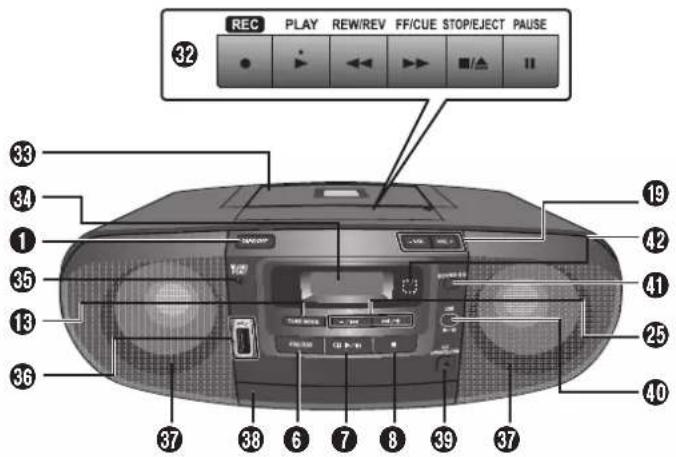

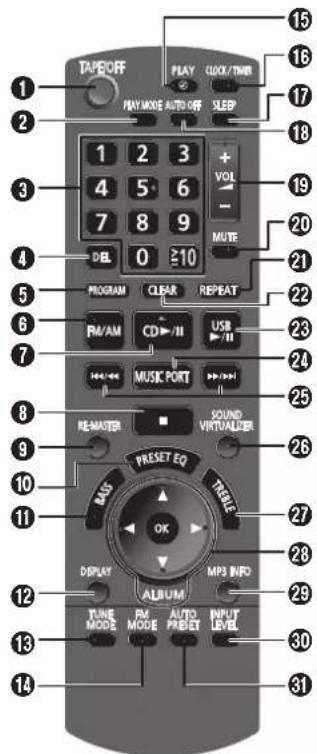

本手册所描述的操作主要是使用遥控器，但是如果控制是相同的，您也可以在主机操作。

RX-D53

RX-D53

· 要选择一个 2 位数的数字，按 [10] 一次，然后按有关数字。
· 要选择一个 3 位数的数字，按 [10] 两次，然后按有关数字。

④ 删除编排功能

⑤ 编排功能
⑥ 调谐 (FM/AM) 选择
⑦ 光碟播放或暂停
8 光碟停止播放

EQ OFF 选择 RX-D48（只限遥控器）

⑨ RE-MASTER 选择
⑩ Preset EQ 选择
BASS 选择
⑫ 显示检查曲目信息功能
⑬ 调整模式选择
⑩ 于 FM 模式的 MONO 选择
⑮ 播放定时器设定
16 时钟或定时器设定
⑰ 睡眠定时器设定
⑱ 自动关闭功能

RX-D53 选择 "ON A.OFF" 或 "OFF A.OFF"。

RX-D48 选择 “ON” 或 “OFF”。

这功能让您将正在光碟或 USB 模式的本机在不被使用的 10 分钟后关闭。

• 按此钮以启动此功能。
• 再次按此钮以取消
• 即使关机后此设置依然保持。

19 音量控制

20 消音功能

· 按此钮以启动此功能。
- 再次按此钮或调节音量以取消。

②1 重复功能
22 删除编排
②3 USB 播放或暂停 RX-D53
光碟停止播放 RX-D48
②音乐端口选择

• 避免长时间收听，以防损伤听力。
• 来自耳机和双耳式耳机的过量声压可以导致耳聋。
• 长时间以全音量收听将导致用户耳朵损伤。

25 曲目跳越或搜索、检查编排内容、预设频道选择、调谐功能、时间调整、低音或高音调整

遥控器: [◀◀/◀◀] 或 [▶▶/▶▶]

主机：[-/◄◄◄]或[►►I/+]

26 声音仿真器功能

27 TREBLE 选择

28 [OK]: 确认选择

[◀/▶]的功能与 [◀◀/◀◀]或 [▶▶/▶▶▶]是相同的

29 MP3 资讯显示 RX-D53

输入水平选择 RX-D48

30 输入水平选择 RX-D53

手动预设选择 RX-D48

31 自动预设选择
32 磁带播放操作
33 卡座
34 显示幕

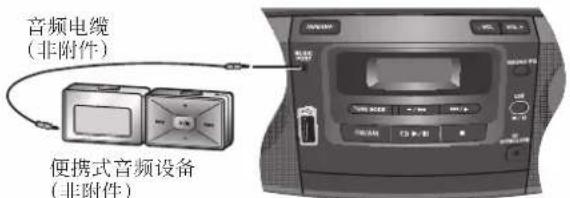

35 音乐端口插孔
36 USB 端口 RX-D53
37 扬声器

这些扬声器无磁屏蔽功能，因此切勿将其放置在电视机、电脑或其他易受磁性影响的装置附近。

38 光碟托盘
39 光碟托盘开或关
40 USB 播放或暂停 RX-D53

音乐端口选择 RX-D48

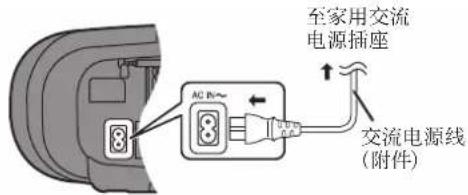

紧紧地连接交流电源线至本机和家用交流电源插座。

后视图

备注：

· 所附的交流电源线仅可供本机使用。不可将其用于其它设备。
- 当连接上交流电源线时，本机就会处于待机状态。只要该电源线连接到电源插座时，初级电路就会呈现“带电”状态。

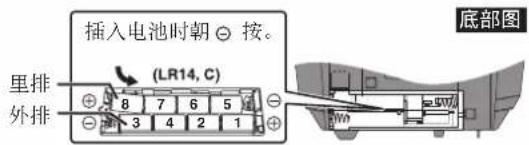

使用电池（非附件）

• 只使用碱电池。
• 如果连接了交流电源线，本机不能由电池供电。从本机拔出交流电源线，转为电池电力操作。
• 使用电池时，遥控器无法启动本机。

何时更换电池

当电池指示灯开始闪烁时，请更换全部8节电池。最好在录音前更换全部电池。

备注：

在任何功能开始前，尽管电池尚未耗尽，电池指示灯也会闪烁。当本机使用交流电源线从家用交流电源插座供电时，指示灯将显示当前状态。

记忆备份

停电时，内存备份电池（非附件）可用于保存您所设定的当前时间、定时器设定和无线电台。

• 使用碱或锰电池。
• 这些电池不能给本机的主机供电。

何时更换电池

底部图

这些电池的寿命大约为期一年。
在更换电池之前，请将本机连接至交流电源。

连接或拔出交流电源线前， 按 [■/▲, STOP/EJECT] 以停止磁带并按 [TAPE/OFF] 以关闭本机。如果电源仍开着 时拔出电线，备份电池较快耗尽。

遥控器

将遥控器正对着其感应器最远 7 m，且中间不能有障碍物。

1 按 [▲, CD OPEN/CLOSE] 以打开光碟托盘，然后以标签向上放入光碟。
2 再次按 [▲, CD OPEN/CLOSE] 以关闭托盘。
3 按 [CD ▶/II] 以开始播放。

停止播放	在播放过程中按 [■]。
暂停播放	在播放过程中按 [CD ▶/■]。再次按此按钮可恢复播放。
跳越曲目	按 [I◀◀/◀◀] 或 [▶▶/▶▶▶] (主机: [-/I◀◀] 或 [▶▶▶/+])。在随机播放中 (RANDOM 或 1-ALBUM RANDOM),不能跳越至已经播放的曲目。
搜索曲目	CD在播放过程中或是暂停时按住 [I◀◀/◀◀] 或 [▶▶/▶▶▶] (主机: [-/I◀◀] 或 [▶▶▶/+])。• 在编排播放(→第5页)或不顺序播放(→参阅下文,“播放模式功能”)当中,您只能在曲目内进行检索。
跳越唱片集	MP3在播放模式中按 [▲/▼, ALBUM]。在停止模式中按 [▲/▼, ALBUM]一次然后按数字键。

播放模式功能

CD MP3

按 [PLAY MODE] 以选择所希望的模式。

1-TRACKRX-D53 1TR RX-D48	播放在光碟中选择的一首曲目。按数字键以选择曲目。
1-ALBUMRX-D53 1ALBUM RX-D48ALBUM	MP3播放在光碟中选择的一个唱片集。按[▲/▼, ALBUM]以选择唱片集。
RANDOMRX-D53 RX-D48RND RND	随机播放一个光碟。
1-ALBUM RANDOMRX-D53 RX-D48ALBUM RND ALBUM RND	MP3在所选唱片集上随意播放所有曲目。按[▲/▼, ALBUM]以选择唱片集。

检查曲目信息

您可在显示幕上参看当前曲日的信息。

在播放过程中或是暂停时重复按 [DISPLAY]。

RX-D53 MP3

在播放过程中或是暂停时重复按 [MP3 INFO]。

ID3（唱片集）→ID3（曲目）→ID3（歌手）→已播放时间

↑

备注：

• 本机支援 ID3 标记版本 1.0 和 1.1。
• ID3 为嵌在 MP3 曲目上的一个标记，用以提供该曲目的相关信息。
• 含有不受本机支援文字数据的名称可能会出现不相同的显示。
• RX-D48 MP3 显示只出示“已播放时间”。

有关双面光碟的备注

双面光碟的数码音频内容一面并不符合激光唱片数码音频（CD-DA）格式的技术规格，所以可能不能播放。

光碟的备注

请选择印有此标志的光碟：

· 本机可存取多达 99 首曲日
- 本机可以播放已经定格的 MP3 档案和 CD-DA 格式化的音频 CD-R/RW。
- 因为录音效果，它可能不能播放一些 CD-R/RW。
- 请勿使用不规则形状的光碟。
- 请勿使用标签或黏贴纸已经出现剥落或是黏胶从标签和黏贴纸下方漏出的光碟。
- 请勿黏贴额外的标签和黏贴纸。
- 请勿在光碟上进行任何书写。

高级播放

重播

CD MP3

您可以重复编排播放或其它所选择的播放模式。

欲启动

按 [REPEAT]。

RX-D53

RX-D48

"ON REPEAT" 和 "○" 显示。

“显示。”

欲取消

再次按 [REPEAT]。

RX-D53

RX-D48

"OFF REPEAT" 显示，並且 "○" 消失。

“消失。

编排播放

此功能可让您编排 24 个曲目。

CD

1 按 [CD ▶/Ⅲ] 然后按 [■]。

2 按 [PROGRAM]。 “PGM” 显示。

3 按数字键以选择您想要的曲目。重复此步骤以编排其它曲目。

4 按 [CD ▶/II] 以开始播放。

MP3

1 按 [CD ▶/II] 然后按 [■]。
2 按 [PROGRAM]。 "PGM" 显示。
3 按 [▲/▼, ALBUM] 以选择唱片集。
4 按 [▶▶/▶▶] 一次然后按数字键以选择您所要的曲目。
5 按 [OK]。 重复步骤 3 至 5 以编排其它曲目。
6 按 [CD ▶/II] 以开始播放。

取消编排播放模式	在停止模式中按 [PROGRAM]。
重播编排曲目	在停止模式中按 [PROGRAM] 然后按 [CD ▶/II]。
检查编排内容	在停止模式中当 “PGM” 显示时, 按 [|◀◀/◀◀] 或 [▶▶/▶▶] (主机: [-/◀◀] 或 [▶▶/+/+])。要在编排进行中检查内容, 当 “PGM” 显示后按 [PROGRAM] 两次, 然后按 [|◀◀/◀◀] 或 [▶▶/▶▶]。
增加编排内容	CD在停止模式中, 重复步骤 3。MP3在停止模式中, 重复步骤 3 至 5。
删除最后一首曲目	在停止模式中按 [DEL]。
删除所有编排曲目	在停止模式中按 [CLEAR。“CLR ALL” RX-D53 (“CLEAR” RX-D48) 显示。

备注：

• 当您尝试编排超过 24 首曲目时，“PGM FULL RX-D53（“FULL” RX-D48）将出现。
• 当您打开光碟托盘后，编排记忆将会被删除。

MP3 的备注

• 文件将被视为曲目，文件夹将被视为唱片集。
  · 本机可存取多达 999 首曲目、255 张唱片集和 20 个片段。
• 光碟必须符合 ISO9660 等级 1 或 2 (扩展格式除外)。
• 要按照特定顺序播放时，按照您想播放的顺序给文件夹或文件名加上3位数字前缀。

MP3 播放的限制

• 如您将 MP3 录制于存有 CD-DA 的光碟上，只能播放所录制的首段 MP3。
• 由于光盘的条件或录音的效果，有些 MP3 可能无法播放。
• 录音并不一定会照所录制的顺序播放。

MPEG Layer-3 音频解码科技经 Fraunhofer IIS 和 Thomson 许可。

收音机

手动调谐

1 按 [FM/AM] 以选择 “FM” 或 “AM”。
2 按 [TUNE MODE] 以选择 “MANUAL”。RX-D53 如果 “PGM” 显示，按 [TUNE MODE] 将它清除。RX-D48
3 按 [1◄◄/◄◄] 或 [►►/►►]（主机：[-/◄◄] 或 [►►/+]）以选择所希望电台的频率。

欲自动调谐，按住 [i◄◄/◄◄] 或 [►►/►►] 直至频率开始迅速变化。本机开始自动调谐，调至某一电台时，调谐自动停止。

· 如干扰太强，自动调谐可能不起作用
- 欲取消自动调谐，再按一次 [◀◀/◀◀] 或 [▶▶/▶▶]。

改善接收效果

FM：伸展鞭形天线，并调整它的方向。

AM：调整本机放置的方向。

改进 FM 音色品质

当“FM”被选

按 [FM MODE] 以显示 “MONO”。

欲取消

再次按 [FM MODE]。

· 如频率改变，“MONO”也将被取消。
- 正常收听，请关闭“MONO”。

记忆预设

FM 和 AM 波段各可以设定多达 16 个电台。

准备

按 [FM/AM] 以选择 “FM” 或 “AM”。

自动预设

RX-D53

1 重复按 [PLAY MODE] 以选择 “CURRENT” 或 “LOWEST”。

CURRENT(目前)	调谐从目前的频率开始。
LOWEST(最低)	调谐从最低的频率开始。

2 按 [AUTO PRESET] 以开始预设。

RX-D48

按 [AUTO PRESET] 以开始预设。

调谐器以顺序排列的方式将可接收的电台预设。完成后，将播放最后被预设的电台。

手动预设

1 按 [PROGRAM] RX-D53 ([MANUAL PRESET] RX-D48)。 "PGM" 显示。
2 在 10 秒钟内 按 [I◄◄/◄◄] 或 [►►/►►] 以调谐至所希望的电台。
3 按 [PROGRAM] RX-D53 ([MANUAL PRESET] RX-D48)。
4 按数字键以选择频道。 如果将另一电台预设在一已经预设的频道上时，原来预设的电台将被取消。
5 重复步骤 2 至 4 以预设更多频道。

选择预设电台

按数字键以选择频道。

或

1 按 [TUNE MODE] 以选择 “PRESET”。RX-D53 按 [TUNE MODE] 以显示 “PGM”。RX-D48
2 按 [I◄◄/◄◄] 或 [►►/►►] (主机: [-/I◄◄] 或 [►►//+]) 以选择频道。

AM 定位设定（只限主机）

通过定位调节，您可以使调谐器以 10 kHz 为频率间隔接收 AM 广播。

若要将频率间隔从 9 kHz 改到 10 kHz

1 按住 [FM/AM]。

数秒钟后，显示将变为当前最小频率的闪烁显示。

2 继续按住 [FM/AM]。

当最小频率变化时，松开此按钮。

• 要退回至原来的频率间隔时，重复上述步骤的操作。
• 改变“定位”设定后，原先储存的预设频率将被清除。

USB（只限 RX-D53）

MP3

USB 连接让您连接 USB 大容量存储器并从 USB 大容量存储器播放 MP3 曲目。通常是 USB 存储设备（只限大量传递）。

准备

在连接任何 USB 大容量存储器至本机之前，确保存储在内的数据已备份。

备注：

• 建议不要使用 USB 延长线。若使用延长线，本机可能无法辨别此设备。
• 当您将您的数码音频播放器连接至 USB 端口时，除了处于待机模式，它会不断充电。

基本播放

1 降低音量然后连接 USB 大容量存储器。

停止播放	在播放过程中按 [■]。 “RESUME” 被显示。有关位置被记下。 按 [USB ▶/■] 以继续播放。 再次按 [■] 以取消有关位置。
暂停播放	在播放过程中按 [USB ▶/■]。 再次按此按钮可恢复播放。
跳越曲目	按 1 < 1 < 1 < 1 或 1 > 1 > 1 > 1 (主机: -1 < 1 < 1 或 1 > 1 > 1 + )。
跳越唱片集	在播放模式中按 [▲/▼, ALBUM]。 在停止模式中按 [▲/▼, ALBUM] 一次然后按数字键。

USB的备注

兼容装置

定义为 USB 大容量存储等级的装置：

·文件夹被定义为唱片集。
- 文件被定义为曲目。
·文档必须有以下文件副档名：“.mp3”或“.MP3”。
- 只支援 FAT12、FAT16 和 FAT32 文件系统。
- 不支援 CBI（英文: Control/Bulk/Interrupt）。
- 不支援使用 NTFS 文件系统的装置。
- 视区段大小而定，某些文件可能不能操作。
- 最高唱片集数目：255 张唱片集
·最高曲目数目：2500首曲目
·一张唱片集的最高曲目数目：999首曲目

卡式磁带

基本播放

使用普通磁带。

尽管能够播放铬与金属带，本机却无法使这些磁带的特性充分发挥出来。

1 按 [TAPE/OFF]。
2 打开磁带操作按钮盖子。
3 按 [■/▲, STOP/EJECT], 然后插入磁带。

插入磁带时将即将播放的一面朝上，暴露面则朝向您。用手关闭卡座。

4 按 [▶, PLAY] 以开始播放。

停止磁带播放	按 [■/▲, STOP/EJECT]。
暂停播放	按 [■, PAUSE]。再次按此按钮可恢复播放。
快进和倒带	在停止模式中按 [◀◀, REW/REV] 或 [▶▶, FF/CUE]。
寻找磁带中特定的部分	在播放过程中按 [◀◀, REW/REV] (向后搜寻)或[▶▶, FF/CUE](向前搜寻)。上述按钮释放后,播放将会继续。

录音

使用普通磁带。

尽管能够使用铬与金属带，本机却无法使这些磁带正确地进行录音或抹音。

准备

绕过空白的引带，以便录音可立即开始。

1 按 [■/▲, STOP/EJECT]，然后插入要进行录音的磁带。

插入磁带时将即将录音的一面朝上，暴露面则朝向您。

2 选择打算录制的音源。

光碟	1. 放入您打算录制的光碟。按[CD▶/■]然后按[■]。2. 准备所要的光碟录音模式。录制被编排的曲目编排您要的曲目(→第5页)。录制特定的唱片集或曲目按[PLAY MODE]以选择想要的模式(→第4页)。
收音机	调谐电台(→第5页)。
USB RX-D53	1. 准备USB大容量存储器以录制(→参阅左文)。2. 按[◀◀/◀◀]或[▶▶/▶▶]（主机：[-/◀◀]或[▶▶/+]）以选择所要录制的曲目。
音乐端口	选择音乐端口(→第7页)。

3 按 [● REC] 以开始录音。

停止录音	按 [■/▲, STOP/EJECT]。
录进磁带的第二面	将磁带翻转过来之后再按 [● REO]。
抹消已录制的声音	1. 按 [TAPE/OFF]。2. 将已录音的磁带放入。3. 按 [● REO]:

备注：

音量和音质不会影响录音。

防止误抹消

图示说明如何除去保护片以防止录音。如要在磁带上再次录音，按照图中所示将之覆盖。

防止录音

B 面用卡 A 面用卡

转录

胶带纸

备注：

• 长过 100 分钟的磁带比较薄和容易断或被卷入机械装置内。
• 松弛的磁带会被卷入机械装置内，所以应该在播放磁带之前转紧。
• 如果没有使用正确，环形磁带将被卷入卡座的移动零件内。

设定时钟

此为 24 小时显示时钟。

1 按 [CLOCK/TIMER]。

每次按该按钮：

2 在 5 秒钟内

按 [◀◀/◀◀] 或 [▶▶/▶▶▶] 以设定时间。

按住该按钮将加速时间选择。

3 按 [CLOCK/TIMER] 以完成设定时间。

欲显示时间

按 [CLOCK/TIMER] 以显示时间几秒钟。

备注：

- 经常调整时钟以保持其准确性。

- 当本机处于待机模式并由电池供电时，时钟不会显示。

使用播放定时器

您可以设置定时器在特定时间把您唤醒。

准备

- 打开本机并设定时钟。

- 准备好您想听的音乐源，如：光碟、电台广播、USB（只限 RX-D53）或音乐端口音源，并设定音量。

1 重复按 [CLOCK/TIMER] 以选择播放定时器。

2 在 5 秒钟内

按 [◀◀/◀◀] 或 [▶▶/▶▶▶] 以设置开始时间。

3 按 [CLOCK/TIMER] 以确定。

4 重复步骤 2 和 3 以设置完成时间。

欲启动定时器

5 按 [∅ PLAY] 以启动定时器。

② PLAY ↔ 无显示（关）

6 按 [TAPE/OFF] 以关闭本机。

更改设置	重复步骤1至4和步骤6(→参阅上文)。
更改音源或音量	按[⊕PLAY]清除显示幕上的定时器指示。改变音源或音量。按照步骤5和6(→参阅上文)。
检查设置(当本机已被开启或处于待机模式)	重复按[CLOCK/TIMER]以选择“⊕PLAY”(当本机由电池供电并处于待机模式时没有显示)。
取消	按[⊕PLAY]以删除定时器指示灯显示。

备注：

- 播放定时器将在预设时间启动，其声量将逐渐增加至预设水平。

- 若定时器有开启，有关定时器会在每日设定的时间启动。

· 本机必须处于待机模式定时器方能操作

- 当定时器处于工作状态时，如将本机关闭后又打开，结束时间的设定将不会运行。

使用睡眠定时器

除磁带模式外，这功能让本机在设置时间后自动关闭。

重复按 [SLEEP] 以选择您所要的时间（以分钟为单位）。

欲取消

按 [SLEEP] 以选择 "OFF"。

欲改变剩余时间

按 [SLEEP] 以显示剩余时间，然后再按 [SLEEP] 以选择您所要的时间。

备注：

- 睡眠定时器可与播放定时器同时使用。

- 睡眠定时器总是优先启动。确保不要使定时器设定重叠。

音响效果

更改音质

预设EQ

重复按 [PRESET EQ]（主机：[SOUND EQ]）以选择您所要的设置。

RX-D53F

增加摇滚的冲击

区分高频率

用于背景音乐

增加声乐的优美

取消 EQ 选择

BASS（低音）或 TREBLE（高音）

让您享受更低或更高音调的声音。

1 按 [BASS] 或 [TREBLE] 以选择您所要的设置。

2 按 [1◄◄/◄◄] 或 [►►/►►] 以调整水平。

备注:

· 音质电平可在 -4 到 +4 的范围内改变。

- 选择“EQ OFF”以取消BASS（低音）或TREBLE（高音）。

RE-MASTER

MP3

此功能可让在录音过程中（电影原声带）遗失的频率还原，给您可接近原始的声音。

重复按 [RE-MASTER] 以选择 “ON RE-MASTER” 或

"OFF RE-MASTER" RX-D53 ("ON R.M" 或 "OFF R.M" RX-D48)。

声音仿真器

让您为立体声增加自然宽度和深度。

按 [SOUND VIRTUALIZER] 以显示“

再次按此钮以取消。

备注：

- 录音不受此功能的影响。

· 实际效果取决于所播放的讯源。

音乐端口

您可以连接至便携式音频设备，并通过本系统享受音乐。

准备

在您将便携式音频设备插入音乐端口 (MUSIC PORT) 插座前先降低音量和关闭平衡器功能（若有）。否则，扬声器发出的声音可能会失真。

1 将音频电缆插入 MUSIC PORT 插孔。

2 按 [MUSIC PORT]。

3 播放便携式音频设备内的音乐。

备注：

请参阅有关便携式音频设备的使用说明书。

水平调整

您可选择您的便携式音频设备的声音输入水平。

按 [INPUT LEVEL] 以选择您所要的设置。

RX-D53

HIGH（高）←LOW（低）

RX-D48

若选择高音水平时声音出现干扰，请选择低音水平。

故障排除

要求维修之前，首先确认下列各项。如果不能按照下述方式修理好本机或出现某些此处未列出的问题时，请向经销处查询。

常见问题

遥控器操作失效。

· 检查电池是否正确装入 (→ 第 4 页)。

- 如果电池电力已经耗尽，请更换电池（→第4页）。

本机不能以遥控器启动。

- 如果您使用电池供电子本机，则从主机启动本机。

当本机由电池供电并处于待机模式时，时钟显示没有出示。

- 连接至家用交流电源以参看显示 (→ 第 4,7 页)。

声音扭曲或无声。

- 调整系统音量。

播放时可听到嗡嗡声。

- 电缆附近放有交流电源线或萤光灯。将其它电器和导线远离本机。

“F76”显示。

- 可能是电源出了问题。请与经销商联系。

“U01”显示。

- 更换电池或者使用家用交流电源（→第4页）。

光碟

“ERROR”显示。

- 操作不正确。阅读使用说明书并再次操作。

显示有误或播放不能开始。

• 光碟没放置正确，正确放置光碟。
• 光碟可能肮脏。擦拭干净。
• 如果光碟出现划痕、弯曲或非标准型时，要予以更换。
• 结露形成: 等 1 至 2 个小时至其蒸发。

收音机

听到拍音。

- 关闭电视机或将其远离本机。

AM 广播时可听到低低的嗡声。

- 将其它电器和导线远离本机。

卡式磁带

声音质量很差。

- 清洁磁头（→ 參阅下文）。

不能进行录音。

- 如果磁带的防误抹保护片已经取下, 可用胶带遮盖住该孔 (→ 第 6 页)。

不能退出磁带。

· 电池电力已经用尽。请更换电池或者将本机连接至家用交流电源

(→第4页)。

- 按 [▶, PLAY], 然后按 [■/▲, STOP/EJECT]。

USB（只限 RX-D53）

“NO PLAY”显示。

- USB 驱动器格式或其内容与系统不兼容。

USB 驱动器和其内容无法被读取。

• 拆卸 USB 设备后再重新连接。
• 此产品的 USB 驱动功能可能与一些 USB 设备不兼容。
• 储存容量超过8十亿字节的USB设备在某些情况下可能无法使用。

USB 闪存操作缓慢。

- 文档大小或高位存储 USB 闪存需要较长的时间读取。

保养

如果表面很脏

清洗本机时，请使用柔软的干布。

如果表面过度脏污时，可用软布蘸上肥皂水或弱洗涤液进行清洁。
- 切勿使用酒精、涂料稀释剂、挥发剂等清洗本机。
- 使用经化学浸处理的布之前，请仔细阅读该布附带的说明。

磁头的护理

要定期清洁磁头以确保良好的放音和录音品质。可使用清洁用磁带(非附件)。

技术规格

扩音器部份

被支持的音频文档格式 MP3 (*.mp3)

USB 装置文件系统 FAT12, FAT16, FAT32

交流电源 220 V \~ 240 V, 50/60 Hz

电池 12 V (8 x LR14, C)

存储备份电池 6 V (4 x R6/LR6, AA)

耗电量

电池寿命（只使用碱电池）

收音机广播 9小时

收音机录音 9 小时

光碟播放 6 小时

光碟录音 7 小时

磁带播放 8小时

尺寸（宽 x 高 x 深） 408 mm x 148 mm x 271 mm

重量 RX-D53 3.2 kg 不包括电池 (3.8 kg 包括电池)

RX-D48 3.1 kg 不包括电池 (3.7 kg 包括电池)

操作温度范围 0^ +40^

待机状态下的耗电量 2 W (240 V) (大约)

备注：

1. 规格若有变更，恕不另行通知。
   重量和尺寸为近似值。
2. 全谐波失真由数码波谐分析器测量。

قسم مضخم الصوت
