CDX-R5610 - CD播放器 SONY - 免费用户手册

产品类型	CD播放器
品牌	索尼
型号	CDX-R5610
尺寸（主机）	约 178 × 50 × 182 毫米（宽/高/深）
安装尺寸	约 182 × 53 × 161 毫米（宽/高/深）
重量	约 1.2 千克
电源	12 V 直流汽车电池（负极接地）
最大输出功率	52 W × 4（4 欧姆时）
扬声器阻抗	4 - 8 欧姆
CD 频率响应	10 - 20,000 Hz
CD 信噪比	120 dB
FM 调频范围	87.5 - 108.0 MHz（50 kHz 步进）/ 87.5 - 107.9 MHz（200 kHz 步进）
AM 调幅范围	531 - 1,602 kHz（9 kHz 步进）/ 530 - 1,710 kHz（10 kHz 步进）
光盘格式	CD-DA、CD-R/CD-RW（MP3）、ATRAC CD（ATRAC3/ATRAC3plus）
音质增强	EQ3（7 种预设）、DSO（3 级）、BBE MP
电台预设	每波段 6 个电台（FM1、FM2、FM3、AM1、AM2）
附加功能	可拆卸前面板、时钟、BTM 自动调谐、重复/随机、光盘/电台标签、列表
可选控制器	CD/MD 换碟机、旋转控制器 RM-X4S（可选）
附带配件	卡式遥控器 RM-X151、前面板保护盒、安装零件
保险丝	10 A
遥控器电池	CR2025 锂电（约 1 年寿命）
连接器清洁	使用酒精棉签清洁
安全	1 类激光产品，注意警告

常见问题 - CDX-R5610 SONY

如何重置本机？

拆下前面板，用圆珠笔等尖状物体按下 RESET 按钮。这将清除时钟设置和存储的内容。

如何设置时钟？

按住 SEL，然后反复按 SEL 直到出现 "CLOCK-ADJ"。按 DSPL，然后用音量 +/- 按钮设置小时和分钟。按 SEL 启动时钟。

如何改善收音机接收效果？

按 SENS 调整本地搜索或单声道模式。对于弱信号，设置为 "MONO-ON" 进行 FM 或手动调谐。确保天线连接正确。

为什么没有声音？

检查 ATT 功能是否激活，或为 2 扬声器系统调整衰减控制 (FAD)。另外确认音量是否过低以及扬声器连接是否牢固。

如何播放 MP3 文件？

插入以 ISO 9660 格式刻录了 MP3 文件的 CD-R/CD-RW。本机将自动播放 MP3。确保文件具有 .mp3 扩展名且光盘已封口。

显示屏不显示，该怎么办？

按住 OFF 直到显示屏出现。如果调光器设置为 "DIM-ON"，请更改。用酒精棉签清洁本机和前面板之间的连接器。

如何拆下前面板？

按 OFF 关闭本机，然后按下释放按钮，将前面板拉出。将其放入附带的保护盒中。

如何为电台或光盘添加标签？

在接收电台或播放光盘时，按住 LIST。使用音量 +/- 按钮选择字符，按 SEL 移动光标，然后按住 LIST 保存。

可以播放哪些类型的光盘？

本机可播放 CD-DA（包括 CD TEXT）、CD-R/CD-RW（MP3 文件、多区段）和 ATRAC CD（ATRAC3/ATRAC3plus 格式）。无法播放 8 厘米光盘或非标准形状光盘。

如何清洁连接器？

关闭点火开关，拆下前面板，用蘸有酒精的棉签清洁主机和前面板上的连接器。不要用力过猛。

用户手册 CDX-R5610 SONY

關於本機的安裝及線路連接，請參見提供的“安裝／線路連接說明書”。

CDX-R5610

Welcome !

感謝您惠購 Sony 光碟播放機。通過以下功能您可以享受駕駛的樂趣。

- CD 播放

您可播放 CD-DA （也可以含有 CD TEXT*）、CD-R/CD-RW （MP3 檔案也含有 Multi Session （第 13 頁））和 ATRAC CD （ATRAC3 和 ATRAC3plus 格式 （第 13 頁））。

光碟类型 光碟上的標籤
CD-DA
MP3ATRAC CD

- 收音機接收

• 您可以在每一波段 （FM1，FM2，FM3，AM1 和 AM2）上最多儲存 6 個電臺。
  -BTM （最佳調諧記憶）功能：本機選擇訊號強的電臺，並進行儲存。
• 您可以對每個電臺指定一個名稱，儲存在記憶體內，並將電臺名稱顯示在清單上。

·聲音調節

-EQ3：您可以為 7 種音樂類型選擇均衡曲線。
- DSO (Dynamic Soundstage Organizer): 採用虛擬的揚聲器合成創建更具現場環境的聲場，即使揚聲器安裝在門上較低的位置，也可以增強揚聲器聲音。
-BBE MP：改善 MP3 等數位壓縮的聲音。詳細說明，請參閱以下說明。

·選購裝置操作

您也可以控制選購的 CD/MD 換碟機，另外可以用本機進行播放。

* CD TEXT 光碟是一種包含光碟名稱、藝術家姓名或曲目名稱等資訊的 CD-DA。

如果您的汽車引擎沒有 ACC 位置時的警告關閉引擎後，必須按住本機上的 OFF 不放，直至顯示消失。 否則，顯示將一直開著從而消耗電池。

BBE MP 處理通過恢復和增強由於壓縮失去的更高的諧波來提高 MP3 等數位壓縮的聲音。BBE MP 通過從音源素材中產生順序連貫的諧波從而起到有效地恢復親切感、詳細和音調細微差別的作用。

SonicStage 及其標誌是 Sony Corporation 的商標。 ATRAC、ATRAC3、ATRAC3plus 及其標誌是 Sony Corporation 的商標。

目錄

開始使用之前

復原本機 4

設定時鐘 4

DEMO 模式 ..... 4

拆卸前面板 4

安装前面板 4

將光碟插入本機 5

排出光碟 5

控制器位置和基本操作

主機 6

卡片式遥控器 RM-X151 6

CD

顯示項目 8

重複和隨機播放 8

收音機

儲存和接收電臺 8

自動儲存 — BTM 8

手動儲存 8

收聽已儲存的電臺 8

自動調諧 8

通過列表接收電臺 — 列出 .....9

其它功能

更改聲音設定 9

在第一次使用本機前，或更換汽車電池或改變連接後，必須使本機復原。

卸下前面板，並用帶尖頭的物體，如原子筆等，按下 RESET 按鈕。

註

按 RESET 按鈕，將消除時鐘設定和某些已儲存的內容。

設定時鐘

時鐘採用 12 小時制數字顯示。

1 按住 SEL。

出現設定顯示畫面。

2 反覆按 SEL 按鈕，直至出現 “CLOCK-ADJ”。

3 按 DSPL。

小時指示閃爍。

4 按音量 +/- 按鈕設定小時和分鐘。

若要移動數字指示，按 DSPL。

5 按 SEL。

時鐘開始走時，並出現下一步設定顯示畫面。

6 按住 SEL。

設定完成。

若要顯示時鐘，按 DSPL。再按一次

DSPL，返回前一個顯示畫面。

用卡片式遥控器操作

在步驟 4 中，若要設定小時和分鐘，按 ↑或 ↓。

DEMO 模式

當本機關閉時，首先顯示時鐘，然後示範（DEMO）模式開始顯示示範畫面。

若要取消 DEMO 模式，則當本機關閉時在設定顯示中設定 “DEMO-OFF” 第 10 頁）。

拆卸前面板

您可以拆下本機的前面板以防止本機被盜。

報警

若您未拆除前面板即把點火開關旋轉至 OFF 檔，報警器將發出數秒鐘的報警聲。

只有使用內建放大器，報警器才會發出報警聲。

1 按 OFF。

本機關閉。

2 按 ↗然後將其朝著自己的方向拉出。

註

- 切勿摔落或猛按本機的前面板及顯示窗。

- 切勿使前面板受熱 / 高溫或受潮。避免將前面板遺留在停泊的車廂內或儀表盤 / 後托架上。

提示

當攜帶前面板時，請將其放在附帶的前面板盒內。

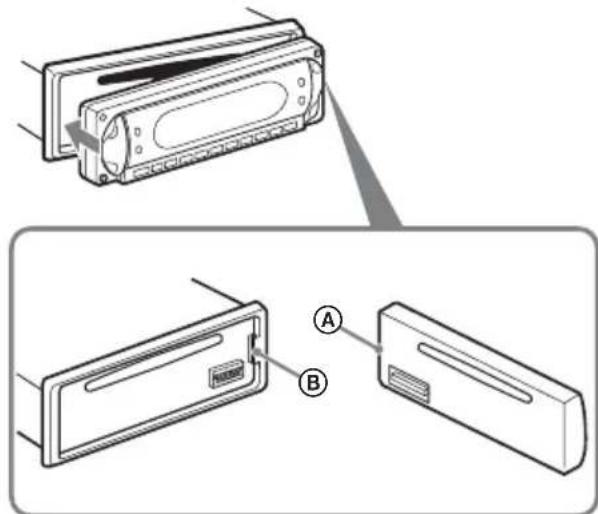

安装前面板

將前面板的 A部分與裝置的 B部分嚙合，如圖所示，並將左側推入裝置左側直至發出喀嗒聲。

插入或排出光碟時，切勿關閉百葉艙門。光碟可能被卡住並損壞。

提示

光碟可以在百葉艙門打開或關閉時播放。

控制器位置和基本操作

主機

OPEN/CLOSE 百葉艙門已打開

卡片式遥控器 RM-X151

詳細說明，請參見列出頁。卡片式遙控器上與本機上對應的按鈕控制相同的功能。

①音量 +/- 按鈕

用來調節音量。

2ATT （降低）按鈕

用來減弱音量。若要取消，再按一次此按鈕。

③ DSPL（顯示）按鈕 4, 8, 10

用來更改顯示項目。

4 SEL（選擇）按鈕 4, 9, 10, 12

用來選擇項目。

5 顯示窗

6E03（均衡器）按钮2，9

用來選擇均衡器類型（XPLOD，VOCAL，CLUB，JAZZ，NEW AGE，ROCK，CUSTOM或OFF）。

7DSO 按鈕 2

用來選擇 DSO 模式（1，2，3 或 OFF）。數字越大，增強的效果越大。

80FF 按鈕

用來關閉電源 / 停止音源。

9 SEEK +/- 按鈕

收音機：

用來自動調臺（按）；手動搜臺（按住）。CD:

若要跳過曲目（按）；連續跳過曲目（按，然後在1秒鐘內再按住不放）；快進/後退一個曲目（按住）。

10（前面板釋放）按鈕4

11 SOURCE 按鈕

用來打開電源 / 改變音源 （收音機 /CD/MD*1）。

12MODE 按鈕 8, 11

用來選擇收音機波段（FM/AM）/選擇裝置 ² 。

13 RESET 按鈕（位於前面板後面）4

14數字按鈕

收音機：

用來接收已儲存的電臺（按）；儲存電臺（按住）。

CD / MD^*1

①/②: GP*3/DISC*2 -/+

用來跳過組群（按）；連續跳過組群（按住）。

③: REP 8

④: SHUF 8

⑤: BBE MP 2

用來開啓 BBE MP 功能，在本機播放時設定“BBEMP-ON”。若要取消，請設定為“BBEMP-OFF”。

15頻率選擇開關（位於本機底部）

參閱附帶的安裝 / 線路連接說明書中的“頻率選擇開關”。

16BTM 按鈕 8

用來啟動 BTM 功能。

17 SENS 按鈕

用來改善微弱的接收訊號：LOCAL/MONO。

18LIST 按鈕 10

用於列表。

19卡片式遥控器接收器

20光碟槽 5

21▲（排出）按钮 6

卡片式遙控器上的以下按鈕與本機上的按鈕不同，並具有不同的功能。

22 ←(◀◀)/→(▶▶) 按鈕

用來控制收音機/CD，與本機上的SEEK +/- 相同。（其它操作的詳細說明，請參見每頁上“用卡片式遙控器操作”。）

23 VOL +/- 按鈕

用來調節音量。

24↑(+) / ↓(-) 按鈕

用來控制 CD，與本機上的 ①/② -/+ 相同。（其它操作的詳細說明，請參見每頁上“用卡片式遙控器操作”。）

25 SCRL(滾動) 按鈕 8

用來滾動顯示項目。

26數字按鈕

用來接收已儲存的電臺（按）；儲存電臺（按住）。

*1 當連接了 MD 換碟機。

*2 當連接了 CD/MD 換碟機。

*3 播放 MP3/ATRAC CD 並且未連接換碟機時。如果連接換碟機，操作將不同，請參見第 11 頁。

註

如果關閉本機，並且顯示消失，則本機無法用卡片式遙控器操作，除非按機器上的（SOURCE）或插入光碟首先激活本機。

提示

關於如何更換電池的詳細說明，請參見“更換卡片式遙控器的鋰電池”第13頁。

CD

關於連接至 CD/MD 換碟機的詳細說明，請參見第 11 頁。

顯示項目

A 音源

曲目編號 / 已播放時間，光碟 / 藝術家名稱，組群編號 ，組群名稱，曲目名稱，文本資訊 ，時鐘

*1 只有當更改組群時才顯示組群編號。
*2 當播放 MP3 時，顯示 ID3 標記，在播放 ATRAC CD 時，將顯示用 SonicStage 等寫入的文本資訊。

若要更改顯示項目 B，按 DSPL；若要滾動顯示項目 B，按卡片式遙控器上的 SCRL 或設定 “A.SCRL-ON”（第 10 頁）。

提示

視光碟類型和錄製格式而定，所顯示的項目將不同。關於 MP3 的詳細說明，請參見第 13 頁；關於 ATRAC CD，請參見第 13 頁。

重複和隨機播放

1 在播放過程中，反覆按 ③（REP）或 ④（SHUF），直至出現想要的設定。

選擇 播放

REP-TRACK 反覆播放曲目。
REP-GP*	反覆播放組群。
SHUF-GP*	以隨機順序播放組群。
SHUF-DISC	以隨機順序播放光碟。

* 播放 MP3/ATRAC CD 時。

若要返回正常播放模式，則選擇 “REP-OFF” 或 “SHUF-OFF”。

收音機

儲存和接收電臺

注意

當在駕車過程中調諧電臺時，須使用最佳調諧記憶功能（BTM），以免發生事故。

自動儲存 — BTM

1 反覆按 SOURCE 直至顯示 “TUNER”。 若要改變波段，反覆按 MODE。您可以從 FM1、FM2、FM3、AM1 或 AM2 中選擇。
2 按住 BTM 直至 “BTM” 閃爍。

本機將各電臺按其頻率順序儲存到數字按鈕之中。

當設定儲存完畢時，本機發出一聲提示音。

手動儲存

1 當接收您要儲存的電臺時，按住數字按鈕（①至⑥）直至顯示“MEM”。

數字按鈕指示在顯示幕上出現。

註

若您試圖在已儲存電臺的數字按鈕上儲存另一個電臺，則以前儲存的電臺將被替換。

收聽已儲存的電臺

1 選擇波段，然後按數字按鈕（①至⑥）。

用卡片式遥控器操作

若要選擇預設電臺，按 ↑或 ↓。

自動調諧

1 選擇波段，然後按 SEEK +/- 搜尋電臺。當本機接收到一個電臺時，掃描停止。如此反覆操作直至接收到所要的電臺。

提示

如果您知道所要收聽的電臺頻率，則按住（SEEK）+/-找到近似頻率，然後反覆按（SEEK）+/-精確調節到所要的頻率（手動調諧）。

通過列表接收電臺 — 列出

您可以列出頻率或名稱列表。關於標註電臺的詳細說明，請參見第10頁。

1 選擇波段，然後按 LIST。

出現頻率或電臺名稱。

2 反覆按 LIST，直至出現想要的電臺。

5 秒鐘後，本機返回正常接收模式。

3 按 SEEK +/- 接收該電臺。

用卡片式遥控器操作

在步驟 2 中，若要選擇該電臺，按 ↑或 ↓。

其它功能

更改聲音設定

您可以調節平衡、音量衰減和超低音揚聲器的音量。

1 反覆按 SEL 按鈕，直至出現 “BAL”、“FAD” 或 “SUB”。

項目將如下更改：

LOW*1 → MID*1 → HI*1 → BAL (左-右) → FAD (前-後) → SUB (超低音揚聲器音量)

*1 當 EQ3 被激活（第 9 頁）。

*2 當音頻輸出設定為 “SUB” 時 （第 10 頁）。

“ATT”以最低設定顯示，並能最高調節到20級。

2 反覆按音量 +/- 按鈕調節所選擇的項目。

3 秒鐘後，設定完成，顯示幕返回正常播放 / 接收模式。

註

請在選擇項目後 3 秒鐘內進行調節。

用卡片式遥控器操作

在步驟 2 中，若要調節所選項目，按←，↑，→或↓。

調節均衡曲線 — E03

您可以調節並儲存不同音調範圍的均衡器設定。

1 選擇音源，然後反覆按 EQ3 選擇 EQ3 類型。
2 反覆按 SEL 按鈕，直至出現 “LOW”、“MID” 或 “HI”。
3 反覆按音量 +/- 按鈕調節所選擇的項目。

音量電平以 1 dB 為一級，從 -10 dB 至 +10 dB 進行調節。

若要復原至出廠設定的均衡曲線，請在設定完成前按住 SEL。

3 秒鐘後，設定完成，顯示幕返回正常播放 / 接收模式。

用卡片式遥控器操作

在步驟 3 中，若要調節所選項目，按←，↑，→或↓。

標註電臺 / 光碟

當您在接收電臺或播放具有CUSTOM FILE功能的 CD 換碟機中的光碟時，您可以對每個電臺 / 光碟標註最多為 8 個字元的自訂名稱（電臺備註 / 光碟備註）。

如果您標註一個電臺 / 光碟，則該名稱將出現在列表中（第 9 頁或第 11 頁）。

1 當正在接收或播放您想要標註的電臺或光碟時，按住 LIST。

2 反覆按音量 +/- 按鈕，直至出現想要的字元。

字元將如下更改：

若要移動數字指示，按 SEL。

重複此操作，直至鍵入整個名稱。

3 按住 LIST。

標註完成，顯示畫面返回正常接收 / 播放模式。

若要顯示名稱，則在接收或播放過程中按DSPL。

提示

• 若要修改或删除字元，則覆蓋或鍵入“_”。
• 光碟備註始終比任何其它預先錄製的標題優先。
• 如果連接了具有 CUSTOM FILE 功能的換碟機，則您可以在本機上標註光碟。
• “REP-TRACK” 和所有的隨機播放都將暫停，直至標註完成。

用卡片式遥控器操作

在步驟 2 中，若要選擇字元，按 ↑或 ↓。

刪除自訂名稱

1 選擇存有您想要刪除自訂名稱的收音機或裝置，然後按住 LIST。
2 按住 DSPL。

儲存的名稱將閃爍。

3 反覆按音量 +/- 按鈕選擇您想要刪除的名稱。
4 按住 SEL。

該名稱即被刪除。重複步驟 3 和 4 刪除其它名稱。

5 按住 (LIST)。

本機返回到正常接收 / 播放模式。

用卡片式遥控器操作

在步驟 3 中，若要選擇該名稱，按 ↑或 ↓。

調節設定項目 — 設定

1 按住 SEL。

出現設定顯示畫面。

2 反覆按 SEL，直至出現想要的項目。
3 按音量 +/- 按鈕，選擇設定 （如 “ON” 或 “OFF”）。
4 按住 (SEL)。

設定完成，顯示畫面返回正常播放 / 接收模式。

註

視音源和設定而定，顯示的項目將不同。

用卡片式遥控器操作

在步驟 3 中，若要選擇設定，按 ← 或 →。

可以設定以下項目 （詳細說明請參閱參考頁）：

●”表示預設設定。

CLOCK-ADJ (時鐘調節)

(第 4 頁)

BEEP

若要設定 “ON” ◆）或 “OFF”。

SUB/REAR*1

切換音頻輸出。

• “SUB” (●)：輸出至超低音揚聲器。
• “REAR”：輸出至功率放大器。

DIM (調光器)

改變顯示幕亮度。

• “AT” (●)：當您打開燈光時，顯示幕自動變暗。
• “ON”：顯示幕变暗。
• “OFF”：關閉調光器。

CONTRAST

調節顯示幕的對比度。

對比度分 7 級調節。

M.DSPL*2 (動畫顯示)

選擇動畫顯示模式。

• “SA” (●)：顯示運動圖樣和頻譜分析圖形。
• “ON”：顯示運動圖樣。
• “OFF”：關閉動畫顯示。

DEMO*1 (示範)

若要設定 “ON” (●) 或 “OFF” (第 4 頁)。

A.SCRL (自動滾動)

當更改光碟 / 組群 / 曲目時，自動滾動顯示較長的項目。

• “ON”：滾動顯示。
• “OFF” (●)：不滾動顯示。

LPF*3 (低通滤波器)

若要選擇截止頻率 “78HZ”、“125HZ” 或 “OFF” (●)。

*1 當本機關閉時。
*2 當本機開啓時。
*3 當音頻輸出設定為 “SUB” 時。

使用選購裝置

CD/MD 換碟機

選擇換碟機

1 反覆按 (SOURCE)，直至出現 “CD” 或 “MD”。
2 反覆按 MODE，直至出現想要的換碟機。

裝置編號 光碟編號

開始播放。

跳過組群和光碟

連續光碟 然後，在 2 秒鐘內再次按住。

重複和隨機播放

1 在播放過程中，反覆按 ③（REP）或 ④（SHUF），直至出現想要的設定。

選擇 播放

REP-DISC*1 反覆播放光碟。

SHUF-CHGR*1 以隨機順序播放換碟機中的曲目。

SHUF-ALL*2 以隨機順序播放所有裝置中的曲目。

*1 連接了一個或多個 CD/MD 換碟機時。

*2 當連接了一個或多個 CD 換碟機，或者連接了兩個或多個 MD 換碟機時。

若要返回正常播放模式，則選擇 “REP-OFF” 或 “SHUF-OFF”。

提示

“SHUF-ALL”不會打亂 CD 機和 MD 換碟機之間的曲目順序。

通過名稱找出光碟 — 列表功能

當連接了具有 CUSTOM FILE 功能的 CD 換碟機或 MD 換碟機時，您可以從列表中選擇光碟。如果您對光碟指定一個名稱，則此名稱將出現在列表中。關於標註光碟的詳細說明，請參見第 10 頁。

1 在播放過程中，按 LIST。出現光碟編號或光碟名稱。
2 反覆按 LIST，直至出現想要的光碟。 5 秒鐘後，本機返回正常播放模式。
3 按 SEEK +/- 播放此光碟。

用卡片式遥控器操作

在步驟 2 中，若要選擇該光碟，按 ↑或 ↓。

旋轉式遙控器 RM-X4S

貼標籤

根據您如何安裝旋轉式遙控器粘貼指示標籤。

控制器位置

旋轉式遙控器上與本機上對應的按鈕控制相同的功能。

旋轉式控制器上的以下控制器需要與本機不同的操作。

- PRESET/DISC 控制器

用來選擇預設電臺；控制 CD，與本機上的①/② -/+ 相同（推入並旋轉）。

- VOL 控制器

與裝置上的音量 +/- 按鈕相同 （旋轉）。

- SEEK/AMS 控制器

與本機上 SEEK +/- 相同 （旋轉，或旋轉並保持）。

續下頁 →

改變操作方向

以下所示為控制器操作方向的出廠設定。

若需要將旋轉式控制器安裝在汽車方向盤軸的右側，您可以將控制器的操作方向反置。

1 在推 VOL 控制器的同时，按住 SEL。

• 倘若您的汽車停在直射陽光下，則在操作前必須先使本機充分冷卻。
  · 本機工作時，電動天線將自動伸出。

關於濕氣凝結

在雨天或非常潮濕的地區，本機的透鏡和顯示幕內會產生濕氣凝結。一旦如此，本機將無法正常運行。此時，請將光碟取出，並等待約一小時，直至濕氣蒸發。

為保持高品質聲音

時刻當心，切勿將果汁或其它軟飲料濺在本機或光碟上。

光碟注意事項

·為保持光碟清潔，切勿接觸其表面。拿取光碟時請持其邊緣。
· 不使用時請將光碟裝入光碟盒或光碟匣。
- 切勿使光碟受到熱源 / 高溫的影響。避免將光碟遺留在停泊的車廂內或儀表盤 / 後托架上。
- 切勿貼標籤，或使用帶有粘性墨水 / 殘留物的光碟。這類光碟在使用時會停止轉動，從而造成故障或損壞光碟。

• 切勿使用任何貼有標籤或粘紙的光碟。使用此類光碟將引起如下故障：
• 不能排出光碟 （因爲標籤或粘紙脫落並卡住彈出裝置）。
• 不能正確讀取聲音資料（例如，跳躍播放或不播放）因為熱源使粘紙或標籤皺縮造成光碟彎曲。
• 本機不能播放非標準形狀的光碟（如，心形，正方形，星形）。若試圖播放此類光碟，則可能損壞本機。切勿使用此類光碟。
• 您不能播放 8 cm CD。
• 在播放之前，請使用市售的清潔布清潔光碟。從光碟的中心向外擦拭。切勿使用汽油、稀釋劑、市場銷售的清潔劑，以及用於留聲機唱片的抗靜電噴霧劑等溶劑。

• 本機可能無法播放某些 CD-R/CD-RW 光碟（視光碟錄製時所用設備或光碟狀況而定）。
• 本機無法播放尚未最終化的 CD-R/CD-RW 光碟。

採用版權保護技術編碼的音樂光碟

本產品是專為播放符合 Compact Disc (CD) 標準光碟而設計。

近來，許多唱片公司都推出各種採用版權保護技術編碼的音樂光碟。請注意，這些光碟中可能會有不符合 CD 標準的光碟，並且可能無法使用本產品播放。

關於 MP3 檔案

MP3 表示 MPEG-1 Audio Layer-3，是一項音樂檔案壓縮格式標準。此格式將音頻 CD 資料壓縮到原大小的 1/10 左右。

• 本機符合 ISO 9660 level 1/level 2 格式、Joliet/Romeo 擴展格式、ID3 標記 1.0、1.1、2.2、2.3 和 2.4 版，以及 Multi Session。
• 最大數量:

- 資料夾 （組群）：150 （包括根目錄和空資料夾）。

• 一張光碟中所含 MP3 檔案（曲目）和資料夾：300 （如果資料夾 / 檔案名稱含有很多字元，則此數量可能小於 300）。
• 一個資料夾 / 檔案名稱的可顯示字元數為 32 (Jolict) 或 32/64 (Romeo)； ID3 標記為 15/30 個字元（1.0、1.1、2.2 和 2.3）或 63/126 個字元（2.4）。

MP3 檔案的播放順序

註

• 使用本機之前必須對光碟進行最終化。
• 當命名 MP3 檔案時，必須在檔案名稱後面加上檔案副檔名 “.mp3”。
• 如果播放如 320 kbps 高比特率 MP3，則聲音可能會斷斷續續。
• 在 VBR（可變比特率）MP3 檔案播放過程中或快進 / 後退過程中，已播放時間可能不會精確顯示。

• 當光碟是以 Multi Session 錄製時，只有第一個區段格式的第一個曲目被識別並播放（任何其它格式均跳過）。優先的格式為 CD-DA、ATRAC CD 和 MP3。

• 當第一個曲目為 CD-DA 時，只播放第一個區段的 CD-DA。

• 當一個曲目不是 CD-DA，則播放 ATRAC CD 或 MP3 區段。如果光碟中沒有這些格式的資料，則顯示 “NO MUSIC”。

關於 ATRAC CD

ATRAC3plus 格式

ATRAC3 表示 Adaptive Transform Acoustic Coding3，是一種音頻壓縮技術。此格式將音頻 CD 資料壓縮到原大小的 1/10 左右。ATRAC3plus 是 ATRAC3 的擴充格式，將音頻 CD 資料壓縮到原大小的 1/20 左右。本機可接受 ATRAC3 和 ATRAC3plus 兩種格式。

ATRAC CD

ATRAC CD 錄製了音頻 CD 資料，這些資料通過使用 SonicStage 2.0 或更新版本、SonicStage Simple Burner 等授權軟體，被壓縮為 ATRAC3 或 ATRAC3plus 格式。

• 最大数量:
  資料夾 （組群）：255
• 檔案 （曲目）：999

- 顯示資料夾 / 檔案名稱字元和由 SonicStage 所寫的文本資訊。

關於 ATRAC CD 的詳細說明，請參見 SonicStage 或 SonicStage Simple Burner 說明書。

註

必須使用授權軟體製作 ATRAC CD，如 SonicStage 2.0 或更新版本，或 SonicStage Simple Burner 1.0 或 1.1，這些軟體隨 Sony Network 產品一起提供。

若您有什麼關於本機的問題或困難，而本說明書沒有提及，請向您附近的 Sony 經銷商諮詢。

保養

更換卡片式遙控器的鋰電池

一般情況下，電池能維持大約 1 年時間。（使用壽命可能會變短，這取決於電池的使用狀況。）當電池的電力變弱時，卡片式遙控器的操作距離將變短。請更換新的 CR2025 鋰電池。使用任何其它電池可能存在火災或爆炸的危險。

鋰電池的注意事項

• 鋰電池應放在兒童不易觸及的地方。萬一誤吞了電池，請立即找醫生。
• 用乾布擦拭電池，以保持接觸良好。
  · 安裝電池時，必須保證極性正確。
• 別用金屬鑷子夾電池，否則會引起短路。

警告

電池操作不當可能引起爆炸。 請勿對電池充電、拆解或投入火中。

續下頁 →

更換保險絲

更換保險絲時，必須確保所使用的保險絲與原保險絲的額定安培數相同。如保險絲燒斷，請檢查電源連接並更換保險絲。若保險絲更換後又被燒斷，則可能是內部故障。此時，請向附近的 Sony 經銷商諮詢。

若本機與前面板之間的連接器不乾淨，則本機可能不能正常工作。為防止這種情況發生，請卸下前面板（第4頁），然後用蘸有酒精的棉籤清潔連接器。切勿施加太大的力量。否則，可能損壞連接器。

• 為了安全起見，在清潔連接器之前，應關閉發動機並從點火開關上拔下鑰匙。
  · 千萬不要用手指或任何金屬工具直接接觸連接器。

拆卸本機

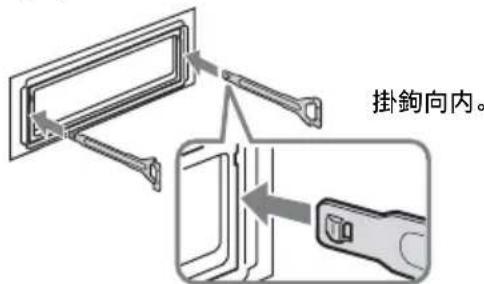

1 拆卸保護環。

①拆卸前面板（第4頁）。
②將開鎖鑰匙與保護環嚙合。

①將兩把開鎖鑰匙一起插入，直至聽到喀嗒聲。

②拉出開鎖鑰匙，使裝置脫離原位。

87.5 - 108.0 MHz （以 50 kHz 為一級） 87.5 - 107.9 MHz （以 200 kHz 為一級）

FM 調諧間隔：可在 50 kHz/200 kHz 之間切換

天線端子：外接天線連接器

中頻：10.7 MHz/450 kHz

可用靈敏度：9 dBf

選擇度：400 kHz 時為 75 dB

信噪比：67 dB （立體聲），69 dB （單聲道）

1 kHz 時諧波失真：0.5%（立體聲），0.3%（單聲道）

分離度：1 kHz 時 35 dB

頻率響應：30 - 15000 Hz

AM

調諧範圍：

531 - 1602 kHz （以 9 kHz 為一級） 530 - 1710 kHz （以 10 kHz 為一級）

AM 調諧間隔：可在 9 kHz/10 kHz 之間切換

天線端子：外接天線連接器

中頻：10.7 MHz/450 kHz

靈敏度：30μV

功率放大器部分

輸出：揚聲器輸出 （可靠絕緣連接器）

揚聲器阻抗：4 - 8 Ω

最大功率輸出：52 W×4（4 Ω時）

一般情況

輸出：

音頻輸出端子 （可在前置、超低音 / 後置之間切換）

電動天線繼電器控制端子

功率放大器控制端子

輸入：

電話 ATT 控制端子

照明控制端子

BUS 控制输入端子

BUS 音频输入端子

遥控器输入端子

天線輸入端子

音調控制：

低：60 Hz 時為± 10 dB (XPL0D)

高：10 kHz 時為± 10 dB (XPL0D)

電源要求：12 V DC 汽車電池

(負接地)

尺寸：約 178 × 50 × 182 mm （寬 / 高 / 深）

安裝尺寸：約 182 × 53 × 161 mm （寬 / 高 / 深）

重量： 約 1.2 kg

提供的附件：

卡片式遥控器：RM-X151

安装和连接用配件 (1 套)

前面板盒 (1)

選購附件 / 裝置:

BUS 電纜 （附帶一根 RCA 針型導線）：

由 Dolby Laboratories 取得美國與其他國家之專利授權。

註

本裝置不能連接至與 Sony BUS 系統相容的數位前置放大器或均衡器。

設計和規格若有變更，恕不另行通知。

• 某些部件的焊接使用無鉛焊料。（80%以上。）
• 某些電路板沒有使用鹵化阻燃劑。
• 機身沒有使用鹵化阻燃劑。
• 紙板箱印刷採用非 VOC（揮發性有機混合物）蔬菜油油墨。
  · 包裝襯墊不使用聚苯乙烯保麗龍。

故障排除

下列檢查表有助於解決您使用本機時可能遇到的問題。

在使用下面的檢查表之前，請檢查連接和操作步驟是否正確。

一般情況

裝置無供電。

• 檢查連接。若一切正常，則檢查保險絲。
• 如果本機關閉且顯示消失，則本機無法用遙控器操作。
  →打開本機。

電動伸縮天線未伸出。

電動伸縮天線未裝繼電器盒。

無聲。

• 音量太低。
• 啟動了 ATT 功能，或啟動了電話 ATT 功能（車載電話的介面電纜連接至 ATT 導線時）。
• 衰減控制器（FAD）的位置未設定為2揚聲器系統。
• CD 換碟機與光碟格式 （MP3/ATRAC CD）不相容。 →請使用與 Sony MP3 相容的 CD 換碟機或本機進行播放。

無提示音。

• 提示音功能被取消（第 10 頁）。
• 連接了選購的功率放大器，而未使用內建放大器。

記憶內容已被消除。

• 已按下 RESET 按鈕。
  →再將設定存入記憶體中。
• 電源連接導線或電池已經斷開。
• 電源連接導線未正確連接。

儲存之電臺及正確時間被消除。

保險絲已熔斷。

開關發動機鑰匙時產生噪音。

導線與汽車附件電源連接器未正確匹配。

畫面從顯示幕上消失 / 未出現在顯示幕上。

• 調光器設定為 “DIM-ON”（第 10 頁）。
• 如果按住 OFF 不放，則顯示消失。
  →再次按住 OFF 不放，直至顯示出現。
• 連接器髒（第 14 頁）。

DSO 不起作用。

視車輛內裝飾類型或音樂類型而定，DSO 可能不具備期望的效果。

CD/MD 播放

無法裝入光碟。

·已装入另外的光碟。
- 光碟上下顛倒或以錯誤的方向強行插入。

無法播放光碟。

• 光碟有缺陷或髒了。
• CD-R/CD-RW 不是用於音頻 （第 13 頁）。

無法播放 MP3 檔案。

光碟與 MP3 格式和版本不相容 （第 13 頁）。

MP3 檔案的開始播放時間較其它檔案長。

以下光碟要花費較長時間才能開始播放。

• 以複雜的樹形架構錄製的光碟。
• 以 Multi Session 錄製的光碟。
• 能新增資料的光碟。

無法播放 ATRAC CD。

• 光碟不是用 SonicStage 或 SonicStage Simple Burner 等授權軟體製作的。
• 不包含在組群中的曲目無法播放。

顯示項目不滾動顯示。

- 對於有很多字元的光碟，可能無法滾動顯示。

- “A.SCRL”設定至關閉。

→請設定為 “A.SCRL-ON”（第 10 頁）或按卡片式遙控器上的 SCRL。

跳音。

• 安装不正確。
  →請將本機以小於 45° 安裝在汽車堅固部位中。
• 光碟有缺陷或髒了。

操作按鈕無效。

光碟不排出。

按 RESET 按鈕（第 4 頁）。

當選購的 MGS-X1 和 MD 換碟機同時連接時，音源顯示中不出現 “MS” 或 “MD”。

本設備將 MGS-X1 識別為 MD 設備。

→按 SOURCE，直至出現 “MS” 或 “MD”，然後反覆按 MODE。

收音機接收

無法接收電臺。

有噪音干擾。

• 請將電動天線控制導線 （藍色）或附件電源導線（紅色）連接至汽車天線升壓器的電源導線 （僅當您的汽車在後 / 側玻璃內有內建 FM/AM 天線時）。
• 檢查汽車天線的連接。
• 自動天線不能上升。

→檢查電動天線控制導線的連接。

- 檢查频率。

- DSO 模式開啓時，會有噪音干擾。

→將 DSO 模式設定為 “OFF” （第 7 頁）。

不能預設調諧。

• 將正確的頻率儲存在記憶體內。
  ·廣播訊號太弱。

不能自動調諧。

- 本地搜尋模式設定不正確。

→調諧停止太頻繁。

按SENS按钮，直至出現“LOCAL-ON”。

→調諧在一個電臺處不停止。

反覆按（SENS），直至出現“MONO-ON”、“MONO-OFF”（FM）或“LOCAL-OFF”（AM）。

- 廣播訊號太弱。

→進行手動調諧。

在 FM 接收過程中，“ST”指示閃爍。

• 精確地調諧電臺頻率。
  • 廣播訊號太弱。
  →按 (SENS) 將單聲道接收模式設定為 “MONO-ON”。

收聽到的立體聲 FM 廣播節目是單聲道。

本機處在單聲道接收模式。

→按 SENS 按鈕，直至出現 “MONO-OFF”。

出錯顯示 / 信息

BLANK\*1

MD 上沒有錄製曲目。

→請播放錄製有樂曲的 MD。

ERROR\*1

- 光碟髒了或插反了。

→清潔光碟或正確插入光碟。

- 由於某些原因，光碟無法播放。

→插入其它光碟。

FAILURE

揚聲器 / 放大器連接不正確。

→請參見提供的安裝/線路連接說明書進行連接檢查。

LOAD

換碟機正在裝入光碟。

→請等至裝載完成。

L.SEEK +/-

在自動調諧時，本地搜尋模式為開啟。

NO DATA

所有自訂名稱已經被刪除，或一個也未儲存。

NO DISC

光碟未插入 CD/MD 換碟機。

→將光碟插入換碟機。

NO ID3

MP3 檔案中未寫 ID3 標記資訊。

NO INFO

ATRAC3/ATRAC3plus 檔案中未寫文本資訊。

NO MAG

光碟匣未插入 CD 換碟機。

→将光碟匣插入換碟機。

NO MUSIC

此光碟不是音樂檔案。

→將音樂 CD 插入本機或可播放 MP3 的換碟機。

NO NAME

曲目中未寫曲目 / 組群 / 光碟名稱。

NOT READ

本機未讀取光碟資訊。

→裝入光碟，然後在列表中選擇此光碟。

NOTREADY

MD 換碟機的蓋子被打開或 MD 未正確插入。

→關閉蓋子或正確插入 MD。

OFFSET

可能發生內部故障。

→檢查連接。如果此出錯指示仍然顯示在顯示幕中，請聯絡附近的 Sony 經銷商。

READ

本機正在讀取光碟上所有曲目和組群資訊。

→請等待，直至讀取完成並將自動開始播放。視光碟的結構而定，可能要花一分多鐘的時間。

RESET

因某些原因，CD 機和 CD/MD 換碟機無法操作。

→按 RESET 按鈕 （第 4 頁）。

“”或“”

在快進或後退時，您已經到達光碟的開頭或結尾，所以您無法繼續向前。

“—”

本機無法顯示字元。

*1 如果在 CD 或 MD 播放過程中發生錯誤，顯示幕中將不出現 CD 或 MD 的光碟編號。

*2 造成錯誤光碟的光碟編號出現在顯示幕中。

如果這些解答仍無法助您改善情況，請向附近的 Sony 經銷商諮詢。

如果因爲 CD 播放故障而將本機送修時，請帶好出現問題時所使用的光碟。
