IM-220AA - 制冰机 Hoshizaki - 免费用户手册

产品类型	风冷式方冰机
型号	IM-220AA
尺寸（宽 x 深 x 高）	560 mm x 639 mm x 775 mm
净重	69 kg
电源	单相 220-240V 50Hz
额定功耗	950 W（环境温度32°C，水温21°C）
产冰量	190 kg/24h（5mm冰）/ 220 kg/24h（15mm冰），环境及水温10°C
制冷剂类型/充注量	R404A / 500 g
环境温度范围	1°C 至 40°C
供水温度范围	5°C 至 35°C
供水压力	0.07 - 0.78 MPa（0.7 - 8 bar）
保修期	自安装之日起2年
安装间距	侧面和背面留30 cm通风空间
清洁频率	储冰盒内部每周清洁，铲子每日清洁，空气过滤器每月清洁两次
电气保护	需接地；独立10A断路器；主保险丝5A
安全认证	符合国家和地方电气规范；必须接地

常见问题 - IM-220AA Hoshizaki

如何清洁空气过滤器？

至少每月两次从百叶窗上取下空气过滤器进行清洁。如果严重堵塞，可用吸尘器清洁或用温水和中性清洁剂清洗。冲洗、干燥后重新安装。

每日产冰量是多少？

IM-220AA在环境和水温10°C条件下，24小时可产190公斤5mm冰或220公斤15mm冰。

如果制冰机停止工作该怎么办？

检查电源是否接通、供水是否开启、空气过滤器是否清洁。如果仍无法工作，等待3分钟后再重启。必要时联系Hoshizaki服务代理。

储冰盒应多久消毒一次？

每周清洁并消毒储冰盒内部。先使用中性清洁剂，再使用消毒液（5升水+18毫升5.25%次氯酸钠）。消毒后风干。

安装所需间距是多少？

制冰机四周和背面至少留30 cm间距，以确保良好的空气循环和维护通道。

此制冰机可在户外使用吗？

不可以，制冰机不适用于户外。应安装在环境温度1°C至40°C的场所。

需要什么样的水连接？

仅连接至饮用水供水。使用随附的G3/4接头进水管。水压应为0.07-0.78 MPa。建议安装截止阀。

如何为长期储存准备制冰机？

拔掉电源插头，关闭供水，取出所有冰块，清洁储冰盒，并由合格人员排空制冰机。这可以防止冻损和污染。

保修期是多久？

Hoshizaki提供自安装之日起两年的保修，涵盖材料和工艺缺陷。常规清洁和误用不在保修范围内。

电源线损坏时使用是否安全？

不安全。如果电源线损坏，必须由Hoshizaki服务中心更换，以避免电击。请勿自行尝试修理。

用户手册 IM-220AA Hoshizaki

1.构造 2
2. 附件 …… 2
3. 拆包 …… 2
4. 位置 …… 3
5. 安装 …… 4
6. 电气连接 ……5

II. 操作说明 ……6

1. 启动 …… 7
2. 长时间不使用制冰机时 ……7

III. 保养 ……7

1. 清洁 …… 7
2. 联系维修机构前 ……8
3. 废弃处理 8
   4.保修 9

规格 9

ENGLISH

IMPORTANT SAFETY INFORMATION 10

I. INSTALLATION INSTRUCTIONS ...... 11

1. CONSTRUCTION 11
2. ACCESSORIES 11
3. UNPACKING 11
4. LOCATION 12
5. INSTALLATION 13
6. ELECTRICAL CONNECTIONS ...... 14
7. WATER SUPPLY AND DRAIN CONNECTIONS 14

II. OPERATING INSTRUCTIONS 15

1. START UP 16
2. PREPARING THE ICEMAKER FOR LONG STORAGE 16
3. CLEANING 16
4. BEFORE CALLING FOR SERVICE 17
5. DISPOSAL 17
6. WARRANTY 18

III. MAINTENANCE 16

SPECIFICATIONS 18

重要安全须知

本说明书提供可能导致死亡、严重受伤或损坏设备的注意事项，请用户使用时注意。

▲警告	表示如不避免,则可能导致死亡或严重受伤的危险情况。
▲小心	表示如不避免,则可能导致轻微受伤或中度受伤的危险情况。
注意	表示如不避免,则可能导致本设备损坏的危险情况。
▲卫生	表示与卫生和食品安全相关的重要预防措施。
重要	表示与使用和维护本设备相关的重要信息。

重要

使用说明书是本产品不可分割的重要组成部分,用户须妥善保管。

请务必仔细阅读本使用说明书中描述的指南和警告事项,因为这些指南和警告事项为安装人员/用户提供了正确安装、持续安全地使用和保养本产品所需的重要信息。

请妥善保管本使用说明书,以便必要时参考使用。

▲警告

本制冰机为商用设备,仅适用于该设备所明确设计的用途,且仅可安装到星崎规定的合适的储冰箱上。其它任何用途都被视为不当用途,因而可能造成危险。对因本产品使用不当、使用不正确和不合理所造成的的任何损失,生产商不承担法律责任或相关责任。

安装及必要时的移机作业,必须交由具备相应知识的作业人员依照现行法规并根据生产商的说明进行。

保持机体内外通风口畅通无阻。

使用任何电气设备均应遵循一些基本规则,尤其是:*高湿度和潮气会加大电路短路及潜在触电的危险。如有可疑情况,请切断制冰机电源。*将制冰机与供电网络断开时,请勿损坏或拉扯电源线。*请勿用湿手触碰电气部件或操作开关。*本产品不适合残障、智障及缺乏相应经验和知识的人士(包括儿童)单独使用,除非有专人负责其安全,并对其使用本产品加以监督和指导。*另外还应对幼童加以看管,以确保其不玩耍本产品。*请勿尝试改装制冰机。应仅由具备相应知识的作业人员实施拆解或维修作业。

I. 安装说明

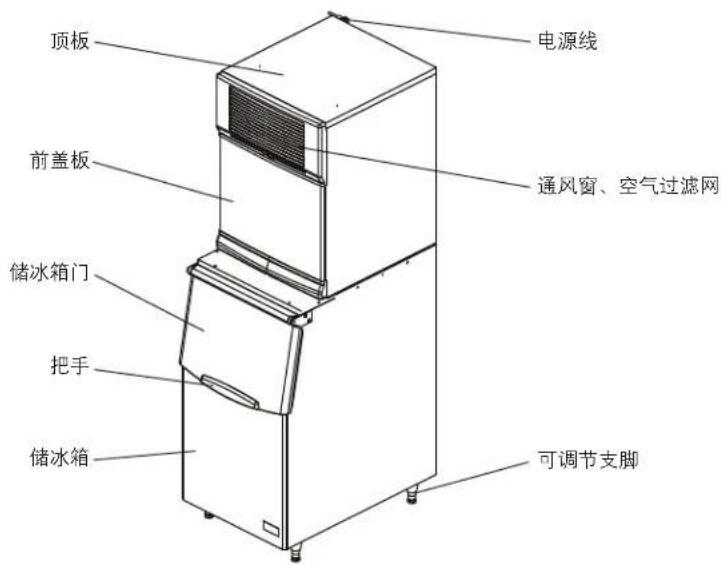

1.构造

2. 附件

使用说明书 1
进水软管 1
排水软管 1
安装托架 2
带垫圈六角头螺栓 2
尼龙扎带 3

3. 拆包

包装零件(塑料袋和发泡聚苯乙烯等)存在潜在危险,必须放置到儿童接触不到的地方。

▲小心

请勿使用搬运带提升或搬动纸箱。

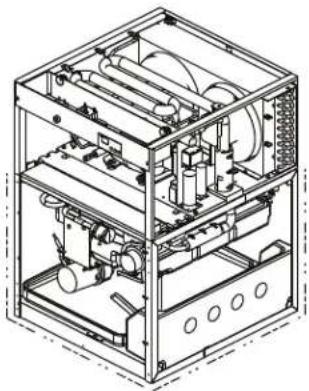

手动搬动制冰机时,请拆下面板并抓住虚线所示处的边框。

搬运设备时,请戴好防护手套。

搬运纸箱或拆开包装的设备时,请结伴作业,以防止受伤。

注意

拆除运输包装纸箱、胶带和其它包装材料。如果内部遗留包装材料,制冰机将无法正常工作。

注：本制冰机需使用储冰箱。星崎推荐使用下列储冰箱：

B301SA----IM-220AA

B501SA (带顶部套件8D) --IM-220AA

B801SA (带顶部套件4DM) IM-220AA x 2

1) 拆开包装后，请检查并确认制冰机和储冰箱状态完好。如有任何疑问，请勿使用本产品，而应与具备相应资质的专业人员联系。有关拆包和安装指示，请参见储冰箱附带的使用说明。
2) 拆下制冰机面板，以便于触及附件套件和简化安装。
3) 打开包装的附件。参照 “2. 附件” 检查附件。
4) 撕掉固定储冰控制开关的运输用胶带。
5) 撕掉外表面的塑料防护膜。如果制冰机暴露于阳光下或热源下，请待制冰机冷却后再撕掉塑料防护膜。

a) 前盖板：拆下螺钉。将前面板上提并向外拉动。
b) 顶面板：提起前面板，并滑入后侧以松开后部的挂钩。
c) 后面板：拆下螺钉，取下后面板。
d) 侧面板：拆下螺钉，取下侧面板。

4. 位置

▲警告

本制冰机不适合在户外使用。

不得将制冰机安装在靠近火炉、烤箱或其它会产生高温的设备附近。

本产品不适合安装在可能使用喷水器的区域。

高湿度环境下,机器内部可能会产生冷凝水,从而滴在地上。因此,请勿将其安装在易因滴水而损坏地板的场所。

▲小心

制冰机应安装在坚实、平坦的地面上。

注意

请勿在制冰机上方或通风窗前方放置任何物品。

重要

正常环境温度应为1°C至40°C,正常供水温度应为5°C至35°C。如果长时间超过正常温度范围使用制冰机,将会影响制冰量。

必须留出以下指定的空间，以确保通风顺畅和便于维修保养。

5. 安装

小心

错误的安装可能导致人员、动物受伤或损坏其它物品。生产商对由此造成的损害不承担责任。

1) 请将储冰箱小心地放到制冰机的后侧，以防损坏。然后将四个可调节支脚(储冰箱附件)拧入储冰箱底部的四个锥形孔中。
2) 将储冰箱安装在固定的位置，使其在前后和左右方向上均保持水平。

3) 拆下制冰机面板。后面板在安装作业过程中无需拆下。请参见“3. 拆包”。
4) 托住制冰机底部，将其放于储冰箱顶部。
5) 拆下紧固制冰机后面板底部的2个螺栓。
6) 使用附带的安装托架和已拆下的螺栓将制冰机固定至储冰箱后侧。
7) 用食品级密封剂密封制冰机和储冰箱之间的接合处。
8) 拆下排水管卡箍和排水盘。使用附带的2个螺栓将储冰控制开关紧固至安装边框上。使用3根尼龙扎带固定储冰控制开关配线。将冰槽置于制冰机边框中，然后将排水盘装回原位。
9) 将制冰机面板装回原位。

6. 电气连接

▲警告

本制冰机必须接地

本制冰机必须按所在国家和地区的电气安全标准进行接地。

为避免造成人体触电或设备严重受损,请在制冰机上正确地连接地线。

进行任何保养、维修或清洁作业前,请切断主电源。

* 本制冰机需使用单独的电源(220\~240VAC/10A)，且必须安装合适的断路器保护电源。
* 并排安装的各台制冰机均应配备单独的插座，但须并联到电量充足的同一个单相电源上或电路中。
* 主控制箱保险丝的额定电流为5A，必须交由具备相应知识的维修人员进行更换。
* 通常情况下，应由持有电工资质证书或经授权的维修人员进行作业。
* 若电源线已破损，请更换星崎零部件/维修中心提供的电源线。

7. 供水和排水连接

▲警告

请仅连接至饮用水供水管。

* 与总供水管线的连接必须符合国家当前《供水和供水连接件规定》的相关要求。
* 供水水压必须在0.07MPa(0.7bar)\~0.78MPa(8bar)之间。如果水压超过0.78MPa(8bar)，须采用适当的减压阀。请勿关闭供水龙头。
* 在部分地区可能要求具备水管敷设许可证并由持有相应资质证书的水管工进行作业。
* 制冰机排水靠重力流动，因此应保证排水管道有足够的坡度或落差。
* 不得将排水管路直接连接至下水道系统。制冰机和储冰箱的排水管末端与地面排水之间至少需留出地板5cm的垂直空隙。

* 应防止排水回流至储冰箱内。
* 请务必使用本机附带的全新软管套件。请勿使用老旧的软管套件。

1) 如图所示，将白色挠性进水软管(附件)的弯角端连接到制冰机后方的G3/4管接头上，并确认橡胶密封垫圈已正确就位。手动充分拧紧垫圈，以防止接头漏水。
2) 将进水软管的另一端连接到供水龙头，并在如上文所述用手拧紧前检查垫圈是否正确就位。最好在易于触及的部位安装一个截止阀。
3) 如图所示，将灰色挠性排水软管(附件)手动紧固至制冰机后侧的R3/4管接头上，并确认橡胶密封垫圈已正确就位，以防止接头漏水。可根据主排水口的位置将排水管剪切到合适的长度。

储冰箱排水出口 (3/4” FPT)

II. 操作说明

⚠小心

请勿踏入储冰箱内部，或将手伸入储冰箱背面或储冰箱顶部的冰槽中。制冰机上部的冰块可能掉落、大块硬质冰可能突然碎裂或制冰机构可能突然启动，从而引发伤害事故。

注意

所有零部件在出厂前均经过调整。调整不当可能会导致故障。

关闭制冰机后，应至少等待3分钟后再重新启动制冰机，以防止压缩机受损。

卫生

本制冰机设计用于制造食用冰。为保持制冰机清洁卫生，请做到以下几点：

*取冰前先洗手。使用附带的塑料冰铲(储冰箱附件)。
*储冰箱仅用于储存冰块。请勿在储冰箱内存储其它物品，或在箱内使用其它电器。
*使用前须清洁储冰箱(参见“III.1.清洁”)。
*保持冰铲清洁。用中性清洁剂清洗后再用水彻底冲洗。
*取冰后关闭储冰箱门，以防止污垢、灰尘或昆虫进入储冰箱。

1. 启动

安装人员通常会试运行制冰机，启动自动制冰过程。为确保制冰机可以连续工作，请确认以下内容：

* 供水龙头已经打开；
* 制冰机已经接通电源。

2. 长时间不使用制冰机时

注意

本制冰机无法在冰点以下温度工作。为防止损坏供水管路,当气温低于零度时,请排空制冰机内的水。

▲卫生

制冰机停机2天或2天以上时,请将里面的水排空,防止水路污染。

1) 拨下制冰机插头或断开电源。
2) 关闭供水龙头，然后拆下进水软管。
3) 取出储冰箱内所有冰块并清洁储冰箱。
4) 请具备相应知识的专业人员对制冰机执行排水作业。

III. 保养

1. 清洁

▲警告

进行清洁或保养作业前,请将制冰机的电源插头从供电网络上拔下。

严禁用喷水器冲洗本制冰机。

▲小心

使用中性溶液或次氯酸钠溶液时,请务必充分阅读并理解所附带的说明,防止产生潜在的健康问题。

注意

应由受过培训的维修人员对制冰机水路系统进行清洁和消毒作业(每年至少两次),并对冷凝器进行检查和清洁作业(每年至少一次)。

请勿将塑料零件放入温度超过40°C的水中或洗碗机中清洗,以免损坏零件。

[a] 制冰机和储冰箱外壳

用干净的软布每周至少擦拭制冰机的外壳一次。用含有中性清洁剂的湿布擦拭油脂或脏物。

[b] 冰铲和储冰箱门把手的清洗和消毒(每天)

1) 按指示要求在合适的容器中倒入1升水，然后加入4毫升的5.25%次氯酸钠溶液或者星崎推荐的消毒剂进行混合。
2) 将冰铲浸泡在溶液中3分钟以上，然后彻底冲洗并甩干多余的水分。

注：用抹布擦干可能导致二次污染。

3) 用中性清洁剂清洁储冰箱门把手，然后彻底冲洗干净。
4) 用在消毒溶液中浸泡过的干净抹布擦拭把手。用清水冲洗后，再用干净的抹布擦干。

[c] 清洗并消毒储冰箱内部(每周)

1) 打开储冰箱门，取出所有冰块。

注：星崎推荐对不同尺寸和式样的制冰机使用不同的储冰箱。因此，下列说明仅供一般参考。

2) 拆下固定冰槽的翼形螺钉。
3) 从储冰箱上拆下冰槽。
4) 使用中性不含细小微粒的清洁剂清洗储冰箱内胆和冰槽，然后彻底冲洗干净。
5) 按指示要求在合适的容器中倒入5升水，然后加入18毫升的5.25%次氯酸钠溶液或者星崎推荐的消毒剂进行混合。
6) 用在溶液中浸泡过的干净海绵或抹布擦拭储冰箱内胆表面和冰槽。
7) 将冰槽和翼形螺钉装回原位。用清洁液擦拭储冰箱门和翼形螺钉表面。最后关闭储冰箱门。
8) 剩下的清洁液可用于清洁器皿。

注：请勿在消毒后立即擦干或冲洗器皿，仅可风干处理。

[d] 空气过滤网

塑料网状空气过滤网可以滤除空气中的污垢或灰尘，防止冷凝器堵塞。如果过滤网堵塞，制冰机的性能将会下降。每月请拆下并清洗空气过滤网至少两次：

1) 将空气过滤网从通风窗上滑下。
2) 用真空吸尘器清洁空气过滤网。如果空气过滤网严重堵塞，请用温水和中性清洁剂清洗。
3) 彻底冲洗并晾干空气过滤网。

注意

清洁后,请务必将空气过滤网装回原处。

1. 联系维修机构前

▲警告

请勿损坏制冷剂回路。

如果制冰机无法正常工作或根本不工作，请在联系维修机构前检查以下事项：

*制冰机的电源是否接通。
*水龙头是否打开
*空气过滤网是否干净。

请联系当地的星崎维修机构，以获取进一步的帮助或咨询。

1. 废弃处理

对本制冰机及其附带的制冷剂进行废弃处理时，请遵照当地的法律法规。在丢弃本产品前，请务必拆下柜门，以防儿童不慎进入。

4. 保修

星崎向拥有者/用户保证，星崎品牌的所有产品在产品“保修期”内不存在材料和/或工艺缺陷。产品保修在自产品安装之日起两年内有效。

星崎在此保修条款下承担有限责任，日常维护、清洁、必需的保养和/或因误用以及未根据星崎的准则安装而导致的修理则不在星崎的责任范围内。

保修范围内的维修应由授权的星崎经销商或维修机构采用星崎的原装/纯正零部件实施。

若要获取有关保修和授权维修机构的详细信息，请联系经销商/供货商或最近的星崎维修办事处。

规格

型号 IM-220AA
类型 风冷型,方形冰
电源 单相220~240V 50Hz
功率 950W(周围温度32°C,水温21°C)
每24小时的制冰量 190kg (5mm)/220kg (15mm)(周围温度10°C,水温10°C)
尺寸 560mm(宽)×639mm(深)×775mm(高)
制冷剂 R404A,500g
重量 净重:69kg(毛重:76kg)
周围温度 1~40°C
供水温度 5~35°C
供水压力 0.07~0.78MPa (0	7~8bar)
电压范围 额定电压±6%
