HPC-7484 - 服务器 Advantech - 免费用户手册

产品类型	4U 上架式/直立式服务器机箱
品牌	Advantech (研华)
型号	HPC-7484
外形尺寸 (宽 x 高 x 深)	426 x 177 x 639 mm (16.7" x 7.0" x 24.8")
重量	19 kg (含电源)
材质	重型钢
支持主板	EATX / ATX
硬盘位	8 个 3.5"/2.5" 热插拔抽取盒 + 1 个内置 2.5" 硬盘托架
光驱位	1 个超薄光驱托架
前置 I/O 接口	2 x USB 3.0
前置按键	电源开关、系统复位按钮
LED 指示灯	电源、硬盘活动、错误状态、LAN1、LAN2
冷却系统	2 个 12cm x 12cm (150 CFM) PWM 中置风扇，可选 1 个 6cm 后置风扇
电源选项	700W 或 1200W 冗余电源 (100~240 Vac)
工作温度	0°C ~ 40°C (32°F ~ 104°F)
工作湿度	10% ~ 95% @ 40°C, 无冷凝
安全认证	CE / FCC / UL / TUV / CCC / KCC
安装方式	支持机架安装（滑轨或层板）或直立放置（含脚垫）
适用场景	数字监控、影像处理、自动化检测、工作站、网络通讯等
附件	耳柄/把手 1 对、螺丝包、脚垫 4 个

常见问题 - HPC-7484 Advantech

HPC-7484 支持哪些主板尺寸？

支持 EATX 和 ATX 规格主板，安装前请参考手册确认铜柱位置。

最多可以安装多少块硬盘？

前窗提供 8 个 3.5"/2.5" 热插拔硬盘抽取盒，内部还有一个 2.5" 硬盘托架，总计最多 9 块硬盘。

如何更换电源模块？

HPC-7484 支持热插拔冗余电源。松开电源模块上的固定螺丝，拉住把手向外拔出即可更换。请使用 Advantech 认证的电源模块。

前置 USB 接口有什么使用限制？

前置 USB 3.0 接口仅用于连接键盘、鼠标和 U 盘等低功耗设备，不要插入电流超过 450mA 的设备。

如何将机箱安装到机柜中？

使用随机附带的耳柄固定到机柜立柱，并配合滑轨或层板支撑机箱底部，确保稳固。

机箱可以直立放置吗？

可以。在机箱底部安装附带的 4 个脚垫，即可作为直立式工作站使用。

系统风扇转速如何调节？

内置 PWM 风扇会根据机箱内部温度自动调节转速，在低负载时降低噪音。

面板上的 LED 指示灯代表什么意思？

蓝色常亮表示电源正常，红色常亮表示异常。硬盘灯闪烁表示数据访问，LAN 灯常亮表示网络连接，闪烁表示数据传输。

如何重启系统？

按下前面板的系统复位按钮即可重启。如需强制关机，长按电源开关数秒。

在哪里可以获得技术支持和最新驱动？

请访问研华技术支持网站：http://support.advantech.com.cn，可下载手册、驱动和常见问题解答。

用户手册 HPC-7484 Advantech

EATX/ATX 主板专用的 4U 上架式 /

直立式服务器短机箱

EATX/ATX 主板專用的 4U 上架式 /

直立式伺服器短機箱

Copyright/ 版权声明 / 版权聲明

随附本产品发行的文件为研华公司 2018 年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致第三方的权益受损，概不负责。

隨附本產品發行的檔為研華公司 2018 年版權所有，並保留相關權利。針對本手冊中相關產品的說明，研華公司保留隨時變更的權利，恕不另行通知。未經研華公司書面許可，本手冊所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。本手冊以提供正確、可靠的資訊為出發點。然而，研華公司對於本手冊的使用結果，或者因使用本手冊而導致第三方的權益受損，概不負責。

Acknowledgements/ 认可声明 / 認可聲明

所有其它产品名或商标均为各自所属方的财产。

HPC-7484 是研華公司的商標。

所有其它產品名或商標均為各自所屬方的財產。

Part No./产品号/料號：2001748400

Edition 1/ 第一版

Printed in China/ 中国印刷 / 中國印刷

Nov. 2018/2018年11月

On-line Technical Support/ 在线技术支持 / 線上技術支援

如需技术支持和服务，请访问研华公司的网站：

http://support.advantech.com.cn

若需技術支援及其它服務，請連結研華公司的支援網站：

http://support.advantech.com.tw

Instructions/ 安全指示

1. CAUTION: Always completely disconnect the power cord from your chassis whenever you work with the hardware. Do not make connections while the power is on. Sensitive electronic components can be damaged by sudden power surges.

2. CAUTION: Always ground yourself to remove any static charge before touching the motherboard, backplane, or add-on cards. Modern electronic devices are very sensitive to static electric charges. As a safety precaution, use a grounding wrist strap at all times. Place all electronic components on a static-dissipative surface or in a static-shielded bag when they are not in the chassis.

3. CAUTION: Any unverified component could cause unexpected damage. To ensure the correct installation, please always use the components (e.g., screws) provided with the accessory box.

4. 请仔细阅读此安全操作说明。

5. 请妥善保存此用户手册供日后参考。
6. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。
7. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。
8. 请不要在潮湿环境中使用设备。
9. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。
10. 若该设备是上架式机箱，请务必使用机柜里的层板或滑轨，确实将设备安稳的安装固定在机柜内。

11. 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0^ C （ 32^ F）或高于 40^ C （ 104^ F），否则可能会损坏设备。

12. 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。

13. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。

14. 请将电源线布置在人们不易绊到的位置，并不要在电源上覆盖任何杂物。

15. 请注意设备上的所有警告和注意标语。

16. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损坏。

17. 请不要让任何液体流入通风口，以免引起火灾或者短路。

18. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。

19. 如遇下列情况，请由专业人员来维修：

■ 电源线或者插头损坏；

设备内部有液体流入；
设备曾暴露在过于潮湿的环境中使用；
■ 设备无法正常工作，或您无法通过用户手册来使其正常工作；
设备跌落或者损坏；
■ 设备有明显的外观破损。

1. 注意：计算机配置了由电池供电的实时时钟电路，如果更换错误的电池，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

2. 计算机提供的 CD 光盘驱动，已符合各种安全标准，包括 IEC 60825。

1. 本设备符合 FCC 规则第 15 款的规定。操作受如下两个条件限制：

(1) 本设备不得产生有害的干扰，而且
(2) 本设备必须能经受干扰，包括可能引起意外操作的干扰。

1. 注意：无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机箱。

2. 注意：接触产品的母板、无源底板或附加卡前，请先确保您接地来移除身上附带的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电子元件放在无静电的表面或静电屏蔽袋中。

3. 注意：未经专业认可的元件会损坏设备。请使用附件盒中提供的元件（如螺丝）以确保正确的安装。

4. 請仔細閱讀此安全操作說明。

5. 請妥善保存此用戶手冊供日後參考。
6. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗設備。
7. 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。
8. 請不要在潮濕環境中使用設備。
9. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。
10. 若該設備是上架式機箱，請務必使用機櫃裡的層板或滑軌，確實將設備安穩的安裝固定在機櫃內。
11. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 0^ C （ 32^ F）或高於 40^ C （ 104^ F），否則可能會損壞設備。
12. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。
13. 當您連接設備到電源插座之前，請確認電源插座的電壓是否符合要求。
14. 請將電源線配置在其它人不易絆到的位置，並不要在電源線上覆蓋任何雜物。
15. 請注意設備上的所有警告和注意標語。
16. 如果長時間不使用設備，請將電源插线拔除，避免設備被超標的電壓波動損壞。
17. 請不要讓任何液體流入通風口，以免引起火災或者短路。
18. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。
19. 如遇下列情況，請山專業人員來維修：

■ 電源線或者插頭損壞；
■ 設備內部有液體流入；
■ 設備曾暴露在過於潮濕的環境中使用；
■ 設備無法正常工作，或您無法透過用戶手冊來使其正常工作；

■ 設備跌落或者損壞；
■ 設備有明顯的外觀破損。

1. 注意：電腦配置了由電池供電的即時時鐘電路，如果更換錯誤的電池，將有爆炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

2. 電腦提供的光碟機，已符合適當的安全標準，包括 IEC 60825。

1. 設備符合 FCC 規則第 15 款的規定。操作受如下兩個條件限制：

(1) 本設備不得產生有害的干擾，而且
(2) 本設備必須能經受干擾，包括可能引起意外操作的干擾。

1. 注意：無論何時進行操作，請務必完全關閉機箱電源。不可在電源接通時進行設備連接，以避免瞬間電流損壞敏感電子元件。只有專業技術人員才可以打開機箱。
2. 注意：接觸產品的主板、背板或擴充卡前，請先確保您接地來移除身上附帶的靜電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請將所有電子元件放在無靜電的表面或靜電屏蔽袋中。
3. 注意：未經專業認可的元件會損壞設備。請使用附件盒中提供的元件（如螺絲）以確保正確的安裝。

Advantech Customer Services/ 研华为客户提供的服务 / 研華為客戶提供的服務

研华的每一款产品都是严格按照规格生产的。因此，产品的可靠性在恶劣粗糙的工业环境下也可以得到保证。无论您购买的研华产品置于实验室还是工厂，皆可确保研华产品之可靠性和易于操作性。客户的满意是我们最关注的。下面是研华客户服务指南。为保证您从我们的服务中获得最大的利益，请谨慎遵循下面的操作指南。

研華的每一款產品都是嚴格按照規格生產的。因此，產品的可靠性在惡劣粗糙的工業環境下也可以得到保證。無論您購買的研華產品置於實驗室還是工廠，皆可確保研華產品之可靠性和易於操作性。客戶的滿意是我們最關注的。以下是研華客戶服務指南。為保證您從我們的服務中獲得最大的利益，請謹慎遵循下面的操作指南。

Technical support/ 技术支持 / 技術支援

我们衷心希望您购买的产品能够发挥最大的性能。如果您遇到技术问题，我们随时准备为您提供帮助。对于常见问题，您可以在产品文档中找到满意答案。这些答案通常比我们可以在电话上给您提供的答案更为详细。

请先参考本手册。如果仍找不到方案，请搜集和故障有关的所有信息和问题，汇同你手边的资料，给您的经销商打电话。我们的经销商都是接受过专业培训的。通过您提供的产品信息，他们会为您提供所需要的技术支持。事实上，多数问题都是很微小的，都可以在电话上解决。

此外，在每个工作日，研华工程师都为客户提供免费的技术支持。关于研华任意一款产品安装和操作方面的应用需求或具体信息，我们都时刻准备着为您提供相关的建议。

我們衷心希望您購買的產品能夠發揮最大的性能。如果您遇到技術問題，我們隨時準備為您提供幫助。關於常見問題，您可以在產品文件中找到滿意答案。這些答案通常比我們可以在電話上給您提供的答案更為詳細。

請先參考本手冊。如果仍找不到答案，請收集和故障有關的所有資訊和問題，會同你手邊的資料，與經銷商聯絡。我們的經銷商都是接受過專業培訓的。透過您提供的產品資訊，他們會為您提供所需要的技術支援。事實上，多數問題都是很微小的，可以直接透過電話解決。

此外，在上班時間內，研華工程師都為客戶提供免費的技術支援。關於研華任意一款產品安裝和操作方面的應用需求或具體資訊，我們都時刻準備著為您提供相關的建議。

Product Warranty/ 产品质量保证 / 產品保固

从购买之日起，研华为原购买商提供两年的产品质量保证。但对那些未经授权的维修人员维修过的产品并不予提供质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系相关销售人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题的信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。

2. 打电话给您的供货商，描述故障问题。请借助手册，产品和任何有帮助的信息。

3. 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA（Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。

4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。

5. 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。

從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產生的問題有免責權利。

如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於超過保固期之產品，我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。

如果您認為您購買的產品出現了故障，請遵循以下步驟：

1. 收集您所遇到的問題資訊（例如，CPU 頻率、使用的研華產品及其它軟體、硬體等）。請注意螢幕上出現的任何不正常資訊顯示。

2. 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。

3. 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA（Return Material Authorization）序號。這可以讓我們儘快地進行故障產品的回收。

4. 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明（如銷售發票）。我們對無法提供購買日期證明的產品不提供保固服務。

5. 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。

Initial Inspection/ 初始检查 / 初始檢查

打开包装时，用户需确认包装中含有下面所列各项：

机箱
用户手册
■ 质保卡
■ 附件盒，包括一袋螺丝（用于固定母板、薄型光驱、其它磁盘驱动器、耳柄及把手等）、1 对耳柄

若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕迹（例如，包装箱损坏，划痕，凹痕等）。如果产品有破损或者不符合规格，请立即联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。

打開包裝時，用戶需確認包裝中含有下所列各項：

機箱
■ 用户手册
品質保證卡
■ 附件盒，包括一袋螺絲（用於固定主機板、薄型光碟機、其它磁碟機、耳翼及把手等）、1 對耳翼把手

若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購買的產品應當是完好無損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損痕跡（例如，包裝箱損壞，刮痕，凹痕等）。如果產品有破損或者不符合規格，請立即聯繫我們的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝材料以備搬運人員檢查。檢查之後，我們會給您提供維修或更換服務。

Contents/目录/目錄

2.4 Installing Disk Drives/ 安装磁盘驱动器 / 安装磁碟機.....10

2.4.1 Installing HDD or Internal 2.5" HDD/安装硬盘或2.5"硬盘/安装硬碟或2.5"硬碟....10

Figure 2.5 Installing Disk Drives/ 安装存储设备 / 安装儲存設備 10

2.4.2 Install Optical Disk Drive/ 安装光驱 / 安装光碟機 ..... 10

Figure 2.6 Install optical disk drive/ 安装光驱 / 安装光碟機 .... 10

2.5 Foot Stand/ 脚垫 / 腳垫 ..... 11

Figure 2.7 Install four foot stands under the chassis for tower usage/ 若系统以直立式置放在平面上，可在机箱下安装附赠的4个脚垫使其更稳固 / 若系统以直立式置放在平面上，可在機箱下安装附赠的4個腳垫使其更穩固..11

2.6 Slide Rail or Pallet/ 滑轨或层板 / 滑轨或層板 ..... 11

Figure 2.8 Install the chassis in the cabinet with the slide rail or pallet supplied / 请务必使用机柜里的层板或滑轨，确实将设备稳妥的安装固定在机柜内 / 請務必使用機櫃裡的層板或滑軌，確實將設備穩妥的安裝固定在機櫃內．11

Chapter 3 Operation

操作13

Figure 3.2 Front panel / 前面板 / 前面板 14

3.2 Switch, Buttons and I/O Interfaces/ 开关和按钮 / 開關和按鈕 14

3.2.1 LED indicators for System Status/ 系统指示灯 / 系統指示燈 .. 15

Table 3.1: LED Indicator functions/ 系统指示灯 / 系统指示燈. 15

3.2.2 LED Indicators for SAS/SATA HDD Power & Status/ 显示 SAS/SATA

硬盘电源和 & 状态的 LED 指示灯 / 顯示 SAS/SATA 硬碟電源和 & 態的 LED 指示燈 15

Table 3.2: SAS/SATA HDD LED indicator functions/SAS 或 SATA 硬

盘 LED 指示灯功能 /SAS 或 SATA 硬碟 LED 指示燈功能15

3.3 The Rear Panel/后面板/後面板 16

Figure 3.3 Rear panel / 后面板 / 後面板 16

3.4 Replacing the Power Supply/ 更换电源 / 更换電源 ..... 16

Appendix A Exploded Diagram& Parts List

分解图 & 部件列表

分解圖 & 零件表17

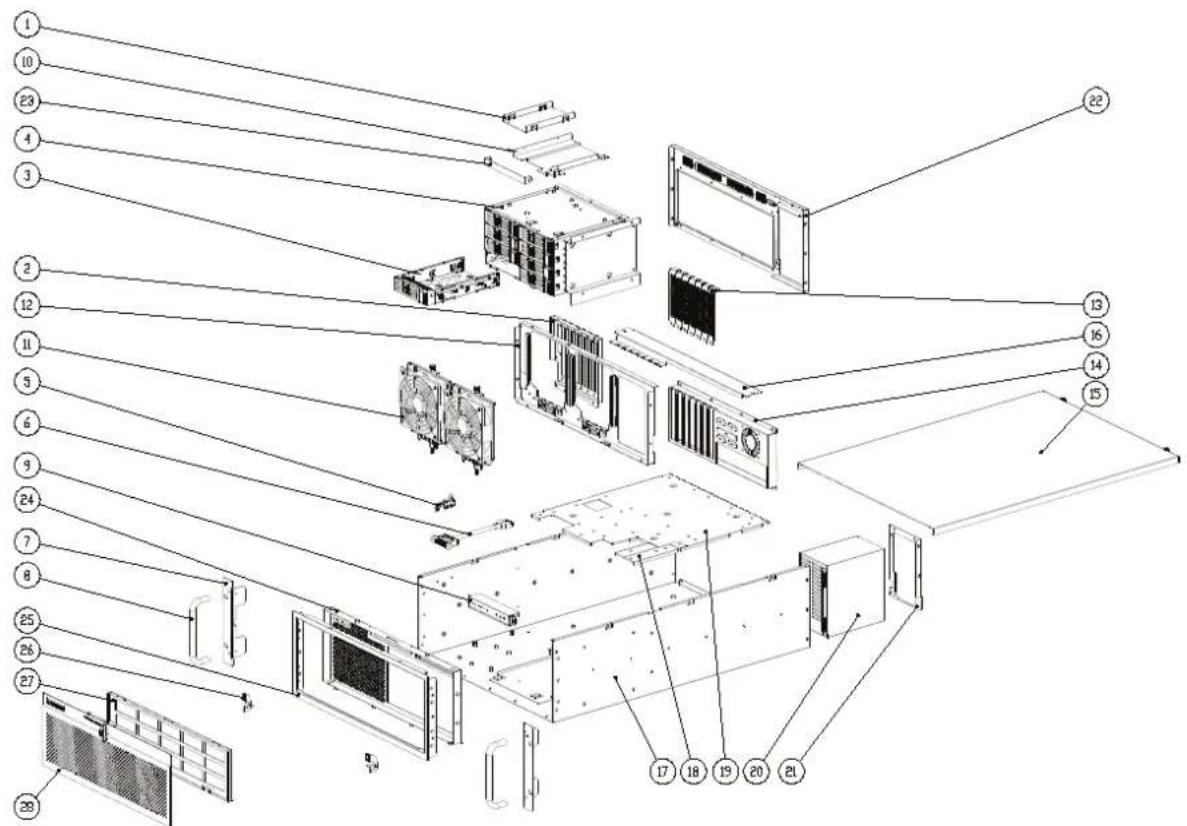

A.1 Exploded Diagram& Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表.... 18

Figure A.1 Exploded Diagrams & Parts List/分解图&部件列表/分解图&零件表 18

Table A.1: Parts list/ 部件列表 / 零件表 19

Chapter 1

General Information

概述

產品資訊

1.1 Introduction/ 产品简介 / 產品簡介

HPC-7484 系列 4U 上架式服务器级工业机箱，专为有大量储存需求的数位监视系统、影像处理、自动化检测设备、工作站或网络通讯等等应用而设计，适用于使用者环境有空间限制的需求。HPC-7484 打破了工业电脑传统的刻板形象，采用最新的工业外观设计，为用户提供了高性能、最尖端的操作平台。该系列支持 EATX/ATX 母板和高效率冗余电源。HPC-7484 提供了 8 个 3.5"/2.5" HDD 抽取盒以及内置 1 个 2.5" 硬盘托架，與 1 個標準型光碟機托架。可拆式風扇維護架構，提供高效率的維修服務。系统风扇还能依据机箱内不同温度的區間而增減转速以便在低系统负载时有效降低噪音。该系列机箱还可集成广泛的标准电脑周边设备，从而满足了各种应用在苛刻环境下 7 天 24 小时无间断运行。

HPC-7484 系列 4U 上架式服务器级工业机箱，专为有大量储存需求的数位监视系统、影像处理、自动化检测设备、工作站或网络通讯等等应用而设计，适用于使用者环境有空间限制的需求。HPC-7484 打破了工业电脑传统的刻板形象，采用最新的工业外观设计，为用户提供了高性能、最尖端的操作平台。该系列支持 EATX/ATX 母板和高效率冗余电源。HPC-7484 提供了 8 个 3.5"/2.5" HDD 抽取盒以及内置 1 个 2.5" 硬盘托架，與 1 個標準型光碟機托架。可拆式風扇維護架構，提供高效率的維修服務。系统风扇还能依据机箱内不同温度的區間而增減转速以便在低系统负载时有效降低噪音。该系列机箱还可集成广泛的标准电脑周边设备，从而满足了各种应用在苛刻环境下 7 天 24 小时无间断运行。

1.2 Specifications/ 产品规格 / 產品規格

■ Construction: Heavy-duty steel
Disk Drive Capacity: Eight 3.5"/2.5" and a bracket for one 2.5" internal HDD, a bracket for one slim optical disk drive.
■ LED Indicators: Power, HDD activity, error status, LAN1, LAN2.
■ Switch and Buttons on Front Panel: Power switch and system reset button
■ Front I/O Interfaces: Dual USB ports (USB 3.0).
■ Cooling System: Two 12 cm x 12 cm (150 CFM) PWM fans in the middle; one optional 6cm rear fan.
■ Weight: 19Kg (Chassis + power supply).
■ Dimensions (W x H x D): 426 x 177 x 639 mm (16.7" x 7.0" x 24.8").
构造：重型钢
磁盘容量: 8 个 3.5"/2.5" 前窗 HDD 抽取盒, 1 个 2.5" 内置硬盘托架, 1 个标准式光驱托架
■ LED 指示灯：用于电源、硬盘传输、系统错误状态和 LAN

前面板上的开关和按钮：电源开关和系统复位按钮
■ 前部 I/O 接口：双 USB 接口 (USB 3.0)
冷却系统：3 个 12 cm x 12 cm（150 CFM）中置 PWM 风扇；1 个选配 6cm 后方风扇
重量：19Kg（系统机箱 + 电源供应器）
产品尺寸（W x H x D）：426 x 177 x 630 mm（16.7" x 7.0" x 24.8")
構造：重型鋼
磁碟容量 8 個 3.5"/2.5" 前窗 HDD 抽収盒，2 個 2.5" 內置硬碟托架，1 個標準式光碟機托架
■ LED 指示燈：用於電源、硬碟傳輸、系統錯誤狀態和 LAN。
前面板上的開關和按鈕：電源開關和系統重啟按鈕
■ 前部 I/O 接頭：雙 USB 接頭 (USB 3.0)
冷卻系統：3 個 12 cm x 12 cm（150 CFM）中置 PWM 風扇；1 個選配 6cm 後方風扇
■ 重量：19Kg（系統機箱 + 電源供應器）
■ 產品尺寸（W x H x D）：426 x 177 x 630 mm（16.7" x 7.0" x 24.8")

1.3 Power Supply Options/ 电源选项 / 電源選項

Table 1.1: Power supply options/ 电源选项 / 電源選項
Watt功率	700W 1200W
Input rating输入电压輸入電壓	100 ~ 240 Vac (Full range) 100 ~ 240 Vac (Full range)
MTBF	100,000 hours(100% load; 25°C)	100,000 hours(100% load; 25°C)
Safety安规认证安規認證	UL/TUV/CE/FCC/CCC/KCC	UL/TUV/CE/FCC/CCC/KCC

请以研华公司官方网站公告的该机箱产品型录上的电源选项料号与电源规格为准。

請以研華公司官方網站公告的該機箱產品型錄上的電源選項料號與電源規格為準。

1.4 Environmental Specifications /环境规格/環境規格

Table 1.2: Environment specifications/ 环境规格 / 環境規格

Environment	Operating	Non-operating
环境	工作	非工作
環境
Temperature
温度	0 ~ 40°C (32 ~ 104°F) -40 ~ 70°C (-40 ~ 158°F)
温度
Humidity
湿度	10 ~ 95% @ 40°C, non-condensing 10 ~ 95% @ 60°C, non-condensing
湿度
Vibration(5 ~ 500Hz)	1G rms 2 G
振动
振動
Shock	10 G with 11 ms duration, half sine wave
冲击
衝擊
Safety
安规认证	CE/FCC compliant
安規認證

1.5 Dimension Diagram/ 产品尺寸 / 產品尺寸

Figure 1.1 Dimension diagram/ 产品尺寸 / 產品尺寸

Chapter 2

System Setup

系统安装

系統安裝

机箱打开时，请小心安装或操作机箱内部组件。请务必关闭机箱电源并断开电源线。接触机箱内部组件之前，请先触摸金属机箱接地。

機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。

2.1 Attaching the Ears & Handles/ 安装耳柄和把手 / 安装耳翼和把手

Figure 2.1 Attaching the ears and handles/ 安装耳柄和把手 / 安装耳翼和把手

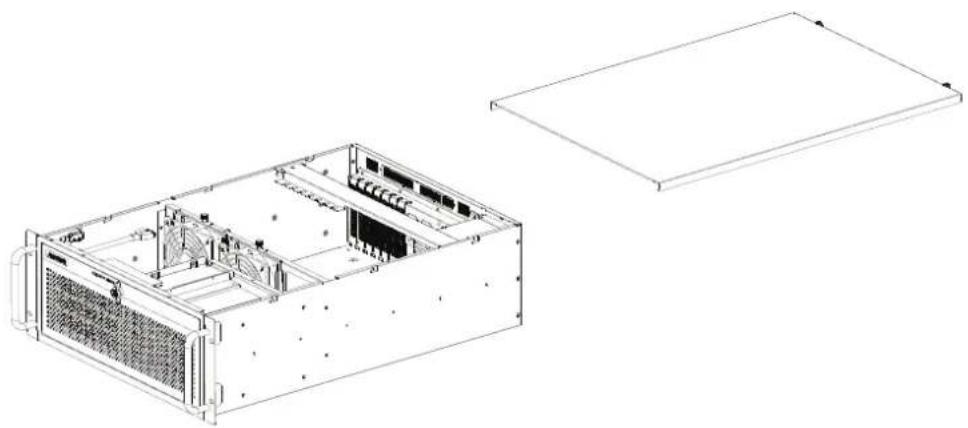

2.2 Removing the Top Cover/ 移除顶盖 / 移除上蓋

2.3 Installing Motherboard/ 安装母板 / 安装主機板

A

B

C

F

F1

G

R

S

H

H1

J

J1

K

K1

L

L1

M

M1

X

Y

Y1

Z

ASMB-584

*

*

*

*

*

*

*

*

ASMB-585

*

*

*

*

*

*

*

*

ASMB-781

*

*

*

*

*

*

*

*

*

*

ASMB-782

*

*

*

*

*

*

*

*

*

*

ASMB-784

*

*

*

*

*

*

*

*

*

*

ASMB-785

*

*

*

*

*

*

*

*

*

*

ASMB-813

*

*

*

*

*

*

*

*

*

ASMB-820

*

*

*

*

*

*

*

*

*

*

ASMB-822

*

*

*

*

*

*

*

*

*

*

ASMB-823

*

*

*

*

*

*

*

*

*

*

ASMB-913

*

*

*

*

*

*

*

*

*

*

*

*

ASMB-920

*

*

*

*

*

*

*

*

*

*

*

*

+

ASMB-922

*

*

*

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

Figure 2.3 Yellow label indicating copper stub locations/指示铜柱位置的黄色标签 / 指示铜柱位置的黄色標籤

Figure 2.4 Installing a Motherboard/ 安装母板 / 安装主機板

2.4 Installing Disk Drives/ 安装磁盘驱动器 / 安装磁碟機

2.4.1 Installing HDD or Internal 2.5" HDD/安装硬盘或2.5"硬盘/安装硬碟或2.5"硬碟

Figure 2.5 Installing Disk Drives/ 安装存储设备 / 安装儲存設備

2.4.2 Install Optical Disk Drive/ 安装光驱 / 安装光碟機

Figure 2.6 Install optical disk drive/ 安装光驱 / 安装光碟機

2.5 Foot Stand/脚垫/脚垫

Figure 2.7 Install four foot stands under the chassis for tower usage/ 若系统以直立式置放在平面上，可在机箱下安装附赠的 4 个脚垫使其更稳固 / 若系统以直立式置放在平面上，可在機箱下安装附贈的 4 個腳垫使其更穩固

2.6 Slide Rail or Pallet/ 滑轨或层板 / 滑轨或層板

Figure 2.8 Install the chassis in the cabinet with the slide rail or pallet supplied / 请务必使用机柜里的层板或滑轨，确实将设备稳妥的安装固定在机柜内 / 請務必使用機櫃裡的層板或滑軌，確實將設備穩妥的安裝固定在機櫃內

Chapter 3

Operation

操作

3.1 The Front Panel/ 前面板

Figure 3.1 Closed Front panel / 关闭时前面板 / 關閉時前面板

Figure 3.2 Front panel / 前面板 / 前面板

3.2 Switch, Buttons and I/O Interfaces/ 开关和按钮 / 開關和按鈕

电源开关：按下此按钮可开启或关闭系统电源。请使用系统关机或持续按下此按钮数秒钟以关闭系统 ATX 电源。

系统重启按钮：按下此按钮可重启系统。

双 USB 3.0 接口：此接口可连接各种 USB 设备用于数据传输、备份或输入。

* 前端 USB Port 只提供给 USB Keyboard、Mouse & Flash 设备使用，请勿安插超过 450mA USB 设备。

電源開關：按下此按鈕可開啟或關閉系統電源。請使用系統關機或持續按下此按鈕數秒鐘以關閉系統 ATX 電源。

系統重啟按鈕：按下此按鈕可重啟系統。

雙 USB 3.0 接頭：此接頭可連接各種 USB 設備用於資料傳輸、備份或輸入。

* 前端 USB Port 只提供給 USB Keyboard, Mouse & Flash 設備使用，請勿安插超過 450mA USB 裝置

3.2.1 LED indicators for System Status/ 系统指示灯 / 系统指示燈

Table 3.1: LED Indicator functions/ 系统指示灯 / 系统指示燈
LED	Description	Blue	Red
	说明	蓝色	红色
	說明	蓝色	红色
Power/电源/電源	System Power	Normal	Abnormal
	系统电源	正常	异常
	系统電源		異常
Hard Disk/硬盘/硬碟	Hard Disk Drive Activity	Data access	No light
	硬盘状态	数据访问	不亮
	硬碟狀態	傳輸資料
LAN/网络/網路	LAN1 & LAN2 status	Normal	No light
	LAN1 & LAN2 状态	正常	不亮
	LAN1 & LAN2 状态
	Data transmit through LAN	Blinking
	通过 LAN 数据传输	闪烁
	通過 LAN 資料傳輸	閃爍
Information/系統信息/系統資訊	PEF occurred by motherboard's BMC	NA	System Abnormal
	主板的 BMC 发出 PEF	无作用	系统异常
	主板的 BMC 發出 PEF	無作用	系統異常

3.2.2 LED Indicators for SAS/SATA HDD Power & Status/ 显示 SAS/SATA 硬盘电源和 & 状态的 LED 指示灯 / 顯示 SAS/SATA 硬碟電源和 & 狀態的 LED 指示燈

Table 3.2: SAS/SATA HDD LED indicator functions/SAS 或 SATA 硬盘 LED 指示灯功能 /SAS 或 SATA 硬碟 LED 指示燈功能

LED	Description	Green	Blue
	说明	绿色	蓝色
	說明	綠色	藍色
	power of HDD	HDD power on
	硬盘电源	硬盘电源开启	N/A
	硬碟電源	硬碟電源開啟
	Status of HDD	N/A	Data access: BlinkingIdle: Light (SAS HDD)No light (SATA HDD)
	硬盘状态		数据访问: 闪烁空闲: 灯亮 (SAS HDD)灯灭 (SATA HDD)
	硬碟狀態		傳輸資料: 閃爍空間: 燈亮 (SAS HDD)燈滅 (SATA HDD)

3.3 The Rear Panel/ 后面板 / 後面板

Figure 3.3 Rear panel / 后面板 / 後面板

3.4 Replacing the Power Supply/ 更换电源 / 更换電源

分解图 & 部件列表 分解圖 & 零件表

A.1 Exploded Diagram& Parts List/分解图&部件列表/分解圖 & 零件表

Figure A.1 Exploded Diagrams & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表

Table A.1: Parts list/ 部件列表 / 零件表

1	Internal 2.5" HDD Bracket內置 2.5" 硬盘支架內置 2.5" 硬碟支架	15	Top cover上盖上蓋
2	Expansion card hold-on bar扩展卡辅助固定支架擴充卡輔助固定支架	16	Expansion card hold-on bar扩展卡辅助固定支架擴充卡輔助固定支架
3	2.5/3.5" HDD Tray2.5/3.5" 硬盘抽換盒2.5/3.5" 硬碟抽換盒	17	Chassis base机箱底座機殼底座
4	2.5/3.5" Device Housing2.5/3.5" 設備置放盒2.5/3.5" 設備置放盒	18	MB extension bracket主板延伸支架主板延伸支架
5	System Intrusion switch系统开盖偵測开关系統開蓋偵測開關	19	MB bracket主板支架主板支架
6	Front USB3.0 ports前置 USB3.0 接口前置 USB3.0 接頭	20	Power supply unit电源模块電源模組
7	Rackmount ear耳翼耳翼	21	Power supply bracket电源模块支架電源模組支架
8	Handle手柄把手	22	Rear plate后板後板
9	LED boardLED 指示灯板LED 指示燈板	23	Slim ODD plate薄型光驱挡板薄型光碟機擋板
10	Slim ODD bracket薄型光驅擋板薄型光驅擋板	24	Front plate前板前板
11	System fan系统风扇系統風扇	25	Outer door frame外門框)外門框
12	System fan bar系统风扇中隔板系統風扇中隔板	26	Hinge for front door前门转轴前門轉軸
13	Expansion slot bracket扩展槽挡片擴充槽擋板	27	Filter滤网濾網
14	I/O bracketI/O 支架I/O 支架	28	Front door前门前門

www.advantech.com

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。

所有的产品品牌及产品型号均为各公司之注册商标。

© 研华公司 2018

www.advantech.com.tw

使用前請檢查核實產品的規格。本手冊僅作為參考。

產品規格如有變更，恕不另行通知。

未經研華公司書面許可，本手冊中的所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。

所有的產品品牌及產品型號均為各公司之註冊商標。

© 研華公司 2018
