HPC-7320 - 服务器 Advantech - 免费用户手册

产品类型	服务器 / 3U 上架式 / 壁挂式 / 直立式工业机箱
品牌	Advantech (研华)
型号	HPC-7320
尺寸 (宽 x 高 x 深)	426.4 x 132.2 x 480 mm (16.79" x 5.2" x 18.9")
重量	13.7 kg (30.12 lbs)
材质	重型钢
主板支持	EATX / ATX / MicroATX
存储容量	2 个可移动 SAS/SATA HDD 托架 + 2 个内置 3.5" HDD + 1 个薄型光驱
电源选项	FATX / 1U / 2U，350W~1400W，可选冗余
冷却系统	2 个 8 cm (141.9 CFM) 前部可更换风扇 + 1 个 6 cm (28 CFM) 后部风扇
空气过滤器	1 个可重复使用过滤器，位于前门后部
前面板接口	双 USB 3.0，电源开关，重启按钮
后面板接口	7 槽 I/O 支架，预留 2 个 9 针 D-SUB 开口
LED 指示灯	电源、风扇、LAN 状态 (蓝色/红色)；硬盘电源 (绿色) 和活动 (蓝色/红色)
安全保护	可锁前门，保护电源开关、重启按钮、USB 接口和硬盘托架
工作温度	0°C ~ 40°C (32°F ~ 104°F)
存储温度	-40°C ~ 70°C (-40°F ~ 158°F)
工作湿度	10% ~ 95% @ 40°C，非凝结
安规认证	CE, FCC Class A
质保	2 年 (自购买日起)
主要应用	数字监控系统、自动光学检测 (AOI) 服务器

常见问题 - HPC-7320 Advantech

如何安装主板？

参考机箱底部黄色标签指示的铜柱位置，将铜柱锁入对应位置。安装 I/O 屏蔽衬垫，将主板固定在机箱上。连接 20/24 针 ATX 电源和 8/4 针 +12V 电源，以及前面板线缆 (USB、LED、开关等)。

如何安装或更换硬盘？

对于可移动托架：打开前门，向左拨动门闩拉出托架，安装硬盘并用螺丝固定，推回并锁住。对于内置硬盘：卸下防振磁盘支架上的螺丝，安装硬盘并固定，连接数据线和电源线。

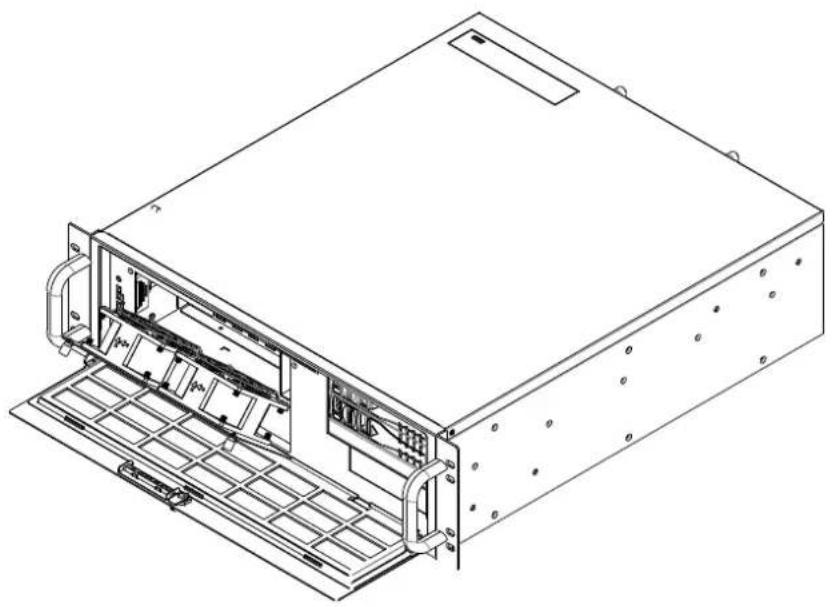

如何更换前部冷却风扇？

打开前门，松开面板左侧的 2 颗手转螺丝，将风扇支架旋转 90 度取出。拔下电源转接头，卸下故障风扇的 4 颗螺丝，更换新风扇，重新安装支架并固定。无需移除顶盖。

如何清洗空气过滤器？

打开前门，拨开挂钩拉出过滤器。用软刷或自来水冲洗灰尘，晾干后装回原位。建议定期清洗以延长系统寿命。

如何更换电源？

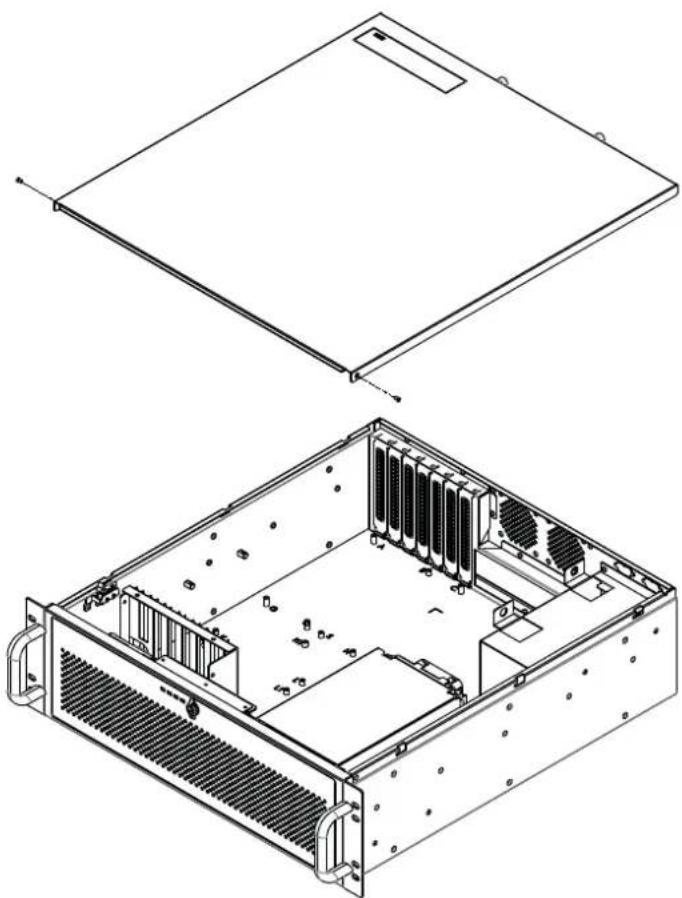

拔掉电源线，移除顶盖。断开主板和所有磁盘驱动器的电源插头。卸下后面板 3 颗螺丝和电源支架 2 颗螺丝，取出旧电源。安装新电源，重新连接所有插头，装回顶盖。

如何安装薄型光驱？

卸下 SAS/SATA HDD 盒上的螺丝，取出支架。移除光驱前盖，用 4 颗螺丝将光驱固定在支架上。将支架装回原位，连接 SATA 线和可选 6 针转大 4 针电源线。

前面板上的 LED 指示灯代表什么？

电源 (蓝色常亮正常，红色异常)；风扇 (蓝色常亮正常，红色异常)；LAN (蓝色常亮连接，闪烁传输)。硬盘托架上有绿色电源灯和蓝色/红色状态灯 (蓝色闪烁表示数据访问，SAS 空闲时蓝色常亮，SATA 空闲时不亮)。

此机箱支持哪些主板尺寸？

支持 EATX、ATX 和 MicroATX 主板。机箱底部有黄色标签标示铜柱安装位置。

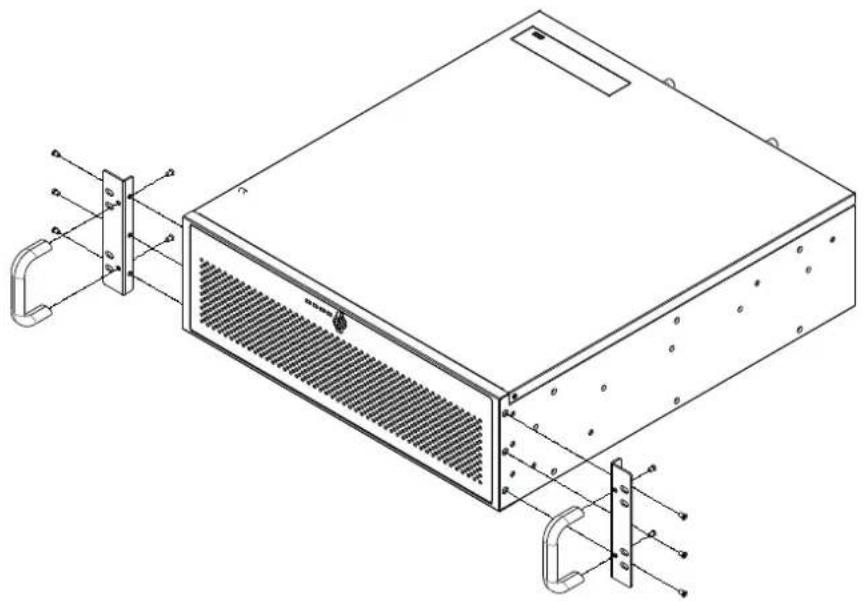

如何安装耳柄 (机架安装耳)？

附件盒提供一对耳柄，安装在前面板左右两端，用附带的螺丝固定。安装到机柜时需使用层板或滑轨。

如何更换 SAS/SATA 背板后的风扇？

移除顶盖，拔下风扇电源插头，推开风扇左侧固定夹取出风扇。更换新风扇，固定在右侧夹上，推入，插回电源插头，装回顶盖。

用户手册 HPC-7320 Advantech

Copyright/ 版权声明 / 版權聲明

随附本产品发行的文件为研华公司 2015 年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致第三方的权益受损，概不负责。

隨附本產品發行的檔為研華公司 2015 年版權所有，並保留相關權利。針對本手冊中相關產品的說明，研華公司保留隨時變更的權利，恕不另行通知。未經研華公司書面許可，本手冊所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。本手冊以提供正確、可靠的資訊為出發點。然而，研華公司對於本手冊的使用結果，或者因使用本手冊而導致第三方的權益受損，概不負責。

Acknowledgements/ 认可声明 / 認可聲明

所有其它产品名或商标均为各自所属方的财产。

HPC-7320 是研華公司的商標。

所有其它產品名或商標均為各自所屬方的財產。

On-line Technical Support/ 在线技术支持 / 線上技術支援

如需技术支持和服务，请访问研华公司的网站：

http://support.advantech.com.cn

若需技術支援及其它服務，請連結研華公司的支援網站：

http://support.advantech.com.tw

Instructions/ 安全指示

1. CAUTION: Always completely disconnect the power cord from your chassis whenever you work with the hardware. Do not make connections while the power is on. Sensitive electronic components can be damaged by sudden power surges.

2. CAUTION: Always ground yourself to remove any static charge before touching the motherboard, backplane, or add-on cards. Modern electronic devices are very sensitive to static electric charges. As a safety precaution, use a grounding wrist strap at all times. Place all electronic components on a static-dissipative surface or in a static-shielded bag when they are not in the chassis.

3. CAUTION: Any unverified component could cause unexpected damage. To ensure the correct installation, please always use the components (e.g., screws) provided with the accessory box.

4. 请仔细阅读此安全操作说明。

5. 请妥善保存此用户手册供日后参考。
6. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。
7. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。
8. 请不要在潮湿环境中使用设备。
9. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。
10. 若该设备是上架式机箱，请务必使用机柜里的层板或滑轨，确实将设备安稳的安装固定在机柜内。

11. 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0^ C （ 32^ F）或高于 40^ C （ 104^ F），否则可能会损坏设备。

12. 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。

13. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。

14. 请将电源线布置在人们不易绊到的位置，并不要在电源上覆盖任何杂物。

15. 请注意设备上的所有警告和注意标语。

16. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损坏。

17. 请不要让任何液体流入通风口，以免引起火灾或者短路。

18. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。

19. 如遇下列情况，请由专业人员来维修：

电源线或者插头损坏；

设备内部有液体流入；
设备曾暴露在过于潮湿的环境中使用；
■ 设备无法正常工作，或您无法通过用户手册来使其正常工作；
设备跌落或者损坏；
■ 设备有明显的外观破损。

1. 注意：计算机配置了由电池供电的实时时钟电路，如果更换错误的电池，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

2. 计算机提供的 CD 光盘驱动，已符合各种安全标准，包括 IEC 60825。

1. 本设备符合 FCC 规则第 15 款的规定。操作受如下两个条件限制：

(1) 本设备不得产生有害的干扰，而且
(2) 本设备必须能经受干扰，包括可能引起意外操作的干扰。

1. 注意：无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机箱。
2. 注意：接触产品的母板、无源底板或附加卡前，请先确保您接地来移除身上附带的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电子元件放在无静电的表面或静电屏蔽袋中。
3. 注意：未经专业认可的元件会损坏设备。请使用附件盒中提供的元件（如螺丝）以确保正确的安装。

4. 本产品不带电源线销售，用户需购买符合 CCC 要求的电源线。

5. 請仔細閱讀此安全操作說明。

6. 請妥善保存此用戶手冊供日後參考。
7. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汗噴霧劑清洗設備。
8. 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。
9. 請不要在潮濕環境中使用設備。
10. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。
11. 若該設備是上架式機箱，請務必使用機櫃裡的層板或滑軌，確實將設備安穩的安裝固定在機櫃內。
12. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 0^ C （ 32^ F）或高於 40^ C （ 104^ F），否則可能會損壞設備。
13. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。
14. 當您連接設備到電源插座之前，請確認電源插座的電壓是否符合要求。
15. 請將電源線配置在其它人不易絆到的位置，並不要在電源線上覆蓋任何雜物。
16. 請注意設備上的所有警告和注意標語。
17. 如果長時間不使用設備，請將電源插线拔除，避免設備被超標的電壓波動損壞。
18. 請不要讓任何液體流入通風口，以免引起火災或者短路。
19. 請不要自行打開設備。為了確保您的安全，請山經過認證的工程師來打開設備。
20. 如遇下列情況，請由專業人員來維修：

■ 電源線或者插頭損壞；
■ 設備內部有液體流入；
■ 設備曾暴露在過於潮濕的環境中使用；

■ 設備無法正常工作，或您無法透過用戶手冊來使其正常工作；
■ 設備跌落或者損壞；
■ 設備有明顯的外觀破損。

1. 注意：電腦配置了山電池供電的即時時鐘電路，如果更換錯誤的電池，將有爆炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

2. 電腦提供的光碟機，已符合適當的安全標準，包括 IEC 60825。

1. 設備符合 FCC 規則第 15 款的規定。操作受如下兩個條件限制：

(1) 本設備不得產生有害的干擾，而且
(2) 本設備必須能經受干擾，包括可能引起意外操作的干擾。

1. 注意：無論何時進行操作，請務必完全關閉機箱電源。不可在電源接通時進行設備連接，以避免瞬間電流損壞敏感電子元件。只有專業技術人員才可以打開機箱。
2. 注意：接觸產品的主板、背板或擴充卡前，請先確保您接地來移除身上附帶的靜電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請將所有電子元件放在無靜電的表面或靜電屏蔽袋中。
3. 注意：未經專業認可的元件會損壞設備。請使用附件盒中提供的元件（如螺絲）以確保正確的安裝。

Advantech Customer Services/ 研华为客户提供的服务 / 研華為客戶提供的服務

研华的每一款产品都是严格按照规格生产的。因此，产品的可靠性在恶劣粗糙的工业环境下也可以得到保证。无论您购买的研华产品置于实验室还是工厂，皆可确保研华产品之可靠性和易于操作性。客户的满意是我们最关注的。下面是研华客户服务指南。为保证您从我们的服务中获得最大的利益，请谨慎遵循下面的操作指南。

研華的每一款產品都是嚴格按照規格生產的。因此，產品的可靠性在惡劣粗糙的工業環境下也可以得到保證。無論您購買的研華產品置於實驗室還是工廠，皆可確保研華產品之可靠性和易於操作性。客戶的滿意是我們最關注的。以下是研華客戶服務指南。為保證您從我們的服務中獲得最大的利益，請謹慎遵循下面的操作指南。

Technical support/ 技术支持 / 技術支援

我们衷心希望您购买的产品能够发挥最大的性能。如果您遇到技术问题，我们随时准备为您提供帮助。对于常见问题，您可以在产品文档中找到满意答案。这些答案通常比我们可以在电话上给您提供的答案更为详细。

请先参考本手册。如果仍找不到方案，请搜集和故障有关的所有信息和问题，汇同你手边的资料，给您的经销商打电话。我们的经销商都是接受过专业培训的。通过您提供的产品信息，他们会为您提供所需要的技术支持。事实上，多数问题都是很微小的，都可以在电话上解决。

此外，在每个工作日，研华工程师都为客户提供免费的技术支持。关于研华任意一款产品安装和操作方面的应用需求或具体信息，我们都时刻准备着为您提供相关的建议。

我們衷心希望您購買的產品能夠發揮最大的性能。如果您遇到技術問題，我們隨時準備為您提供幫助。關於常見問題，您可以在產品文件中找到滿意答案。這些答案通常比我們可以在電話上給您提供的答案更為詳細。

請先參考本手冊。如果仍找不到答案，請收集和故障有關的所有資訊和問題，會同你手邊的資料，與經銷商聯絡。我們的經銷商都是接受過專業培訓的。透過您提供的產品資訊，他們會為您提供所需要的技術支援。事實上，多數問題都是很微小的，可以直接透過電話解決。

此外，在上班時間內，研華工程師都為客戶提供免費的技術支援。關於研華任意一款產品安裝和操作方面的應用需求或具體資訊，我們都時刻準備著為您提供相關的建議。

Product Warranty/ 产品质量保证 / 產品保固

从购买之日起，研华为原购买商提供两年的产品质量保证。但对那些未经授权的维修人员维修过的产品并不予提供质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系相关销售人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题的信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。
2. 打电话给您的供货商，描述故障问题。请借助手册，产品和任何有帮助的信息。
3. 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA（Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。
4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。
5. 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。

從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產生的問題有免責權利。

如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於超過保固期之產品，我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。

如果您認為您購買的產品出現了故障，請遵循以下步驟：

1. 收集您所遇到的問題資訊（例如，CPU 頻率、使用的研華產品及其它軟體、硬體等）。請注意螢幕上出現的任何不正常資訊顯示。
2. 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。
3. 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA（Return Material Authorization）序號。這可以讓我們儘快地進行故障產品的回收。
4. 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明（如銷售發票）。我們對無法提供購買日期證明的產品不提供保固服務。

把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。

Initial Inspection/ 初始检查 / 初始檢查

打开包装时，用户需确认包装中含有下面所列各项：

机箱
用户手册
■ 质保卡
■ 附件盒，内含螺丝包（用于固定母板、光盘和其它磁盘驱动以及耳柄等）、一对钥匙、铜柱和一对耳柄。

若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕迹（例如，包装箱损坏，划痕，凹痕等）。如果产品有破损或者不符合规格，请立即联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。

打開包裝時，用戶需確認包裝中含有下所列各項：

機箱
■ 用户手册
品質保證卡
■ 附件盒，內含螺絲包（用於固定主機板、光碟和其它磁片驅動以及耳柄等）、一對鑰匙、銅柱和一對耳柄。

若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購買的產品應當是完好無損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損痕跡（例如，包裝箱損壞，刮痕，凹痕等）。如果產品有破損或者不符合規格，請立即聯繫我們的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝材料以備搬運人員檢查。檢查之後，我們會給您提供維修或更換服務。

Contents/目录/目錄

1.1 Introduction/产品简介 / 產品簡介 ..... 2
1.2 Specifications/ 产品规格 / 產品規格 ..... 2
1.3 Power Supply Options/ 电源选项 / 電源選項 ..... 4

Table 1.1: Power supply options/ 电源选项 / 電源選項 ..... 4

1.4 Environmental Specifications/环境规格/環境規格 5

Table 1.2: Environment specifications/ 环境规格 / 環境規格 ... 5

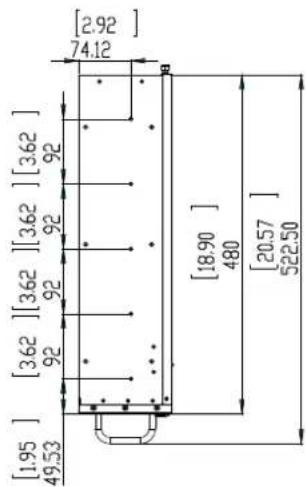

1.5 Dimension Diagram/ 产品尺寸 / 產品尺寸....6

Figure 1.1 Dimension diagram/产品尺寸/產品尺寸....6

2.2 Installing the Motherboard/ 安装母板 / 安装主機板 ..... 9

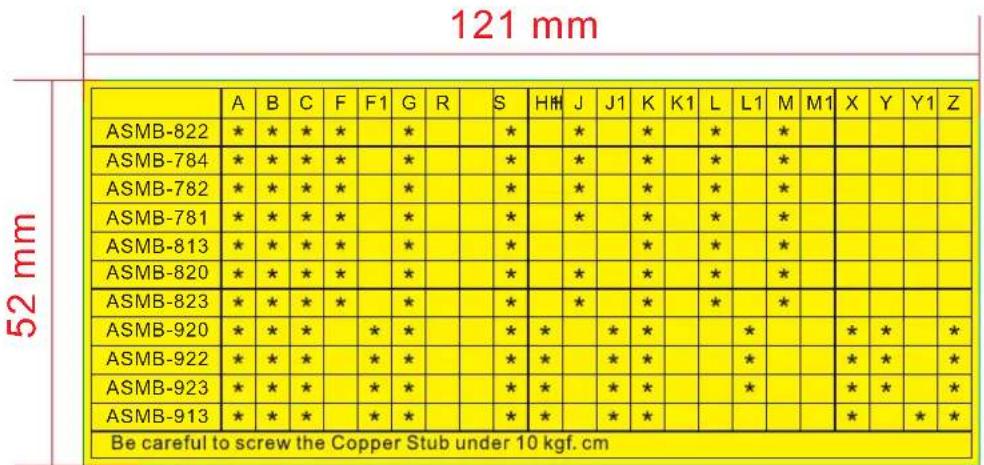

Figure 2.2 Yellow label indicating plastic post locations/ 指示铜柱位置的黄色标签 / 指示铜柱位置的黄色標籤10

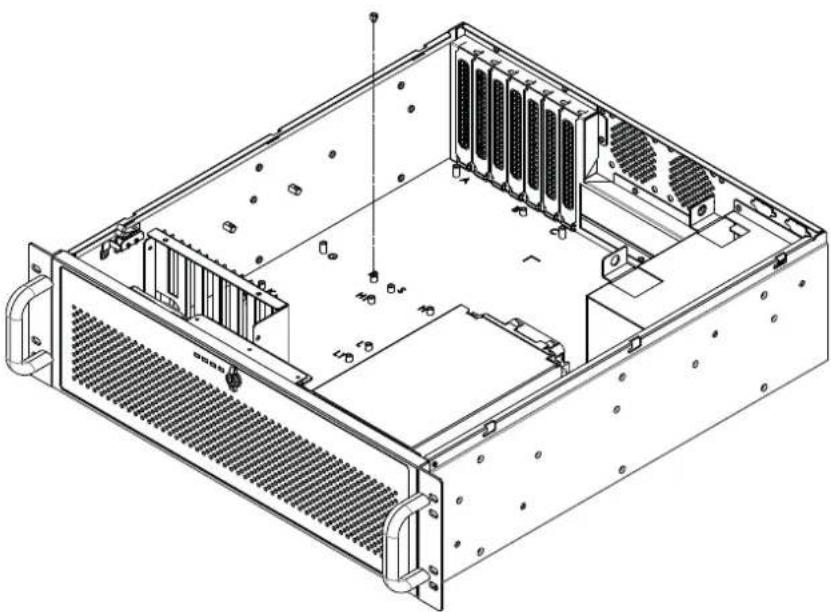

Figure 2.3 Fastening the stub copper/固定铜柱/固定铜柱...10

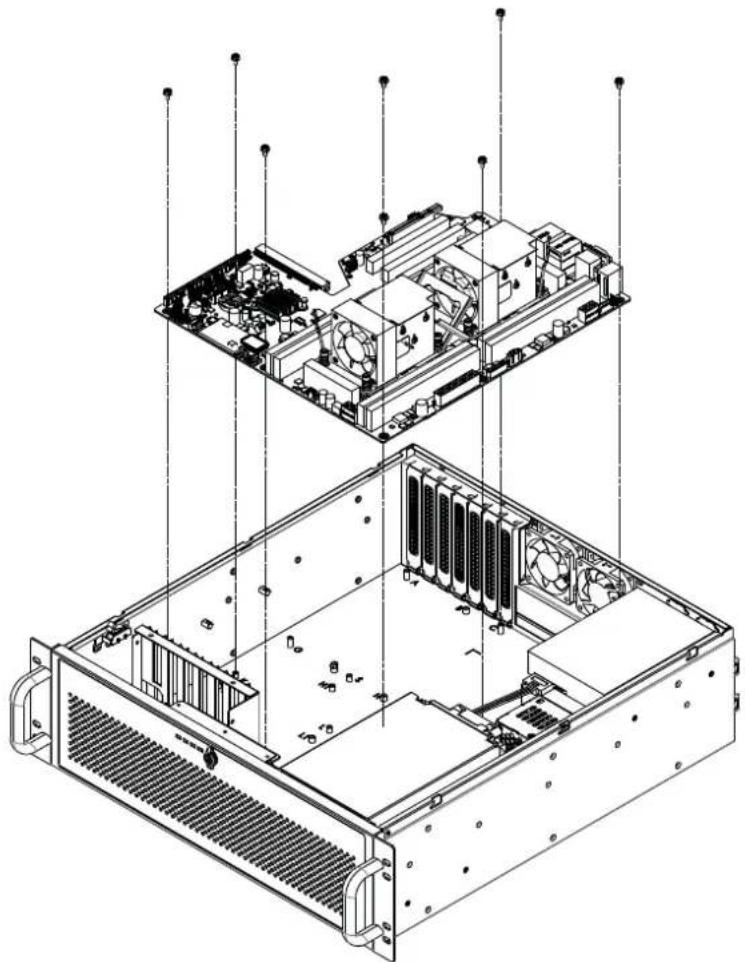

Figure 2.4 Installing a Motherboard/ 安装母板 / 安装主機板...11

2.3 Installing Disk Drives/ 安装磁盘驱动器 / 安装磁碟機.....11

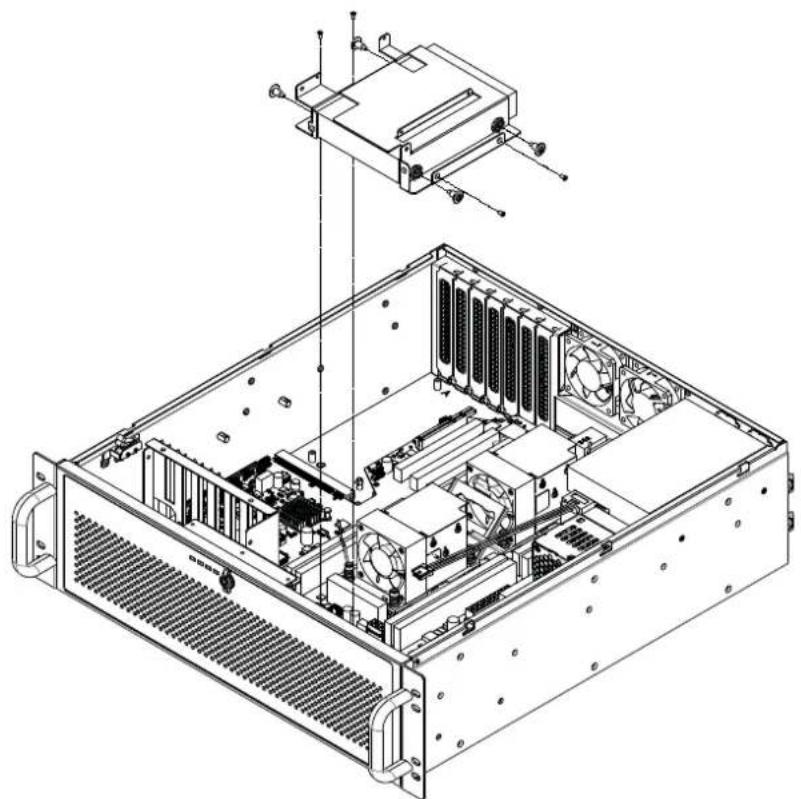

在可移动 HDD 托架上安装 SAS/SATA 硬盘 /
在可移動 HDD 托架上安装 SAS/SATA 硬碟 12

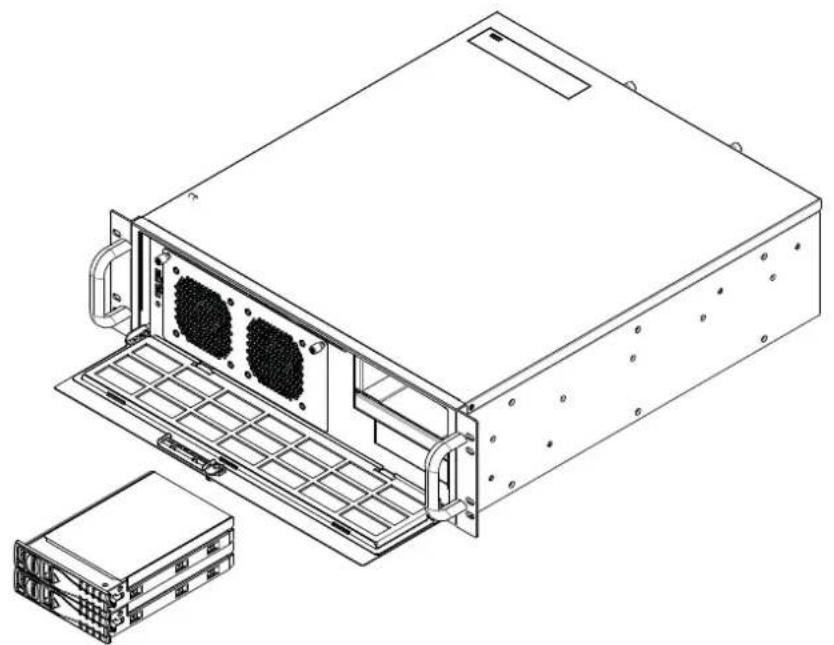

Figure 2.5 Removing the mobile SAS / SATA HDD trays/ 移除可移动 SAS/SATA HDD 托架 / 移除可移動 SAS/SATA HDD 托架 ....13

Figure 2.6 Installing a 2.5" or 3.5" SAS/SATA HDD/ 安装 2.5" 或 3.5" SAS 或 SATA HDD/ 安装 2.5" 或 3.5" SAS 或 SATA HDD .... 13

2.3.2 Installing the internal HDD/安装内置 HDD/安装内置 HDD.....14

Figure 2.7 Installing the internal HDD / 安装内置 HDD/ 安装内置 HDD .... 15

2.3.3 Installing a Slim-type Optical Disk Drive/安装薄型光驱/ 安装薄型光碟機....15

Figure 2.8 Installing the slim-type optical disk drive/ 安装薄型光驱 / 安装薄型光碟机.....16

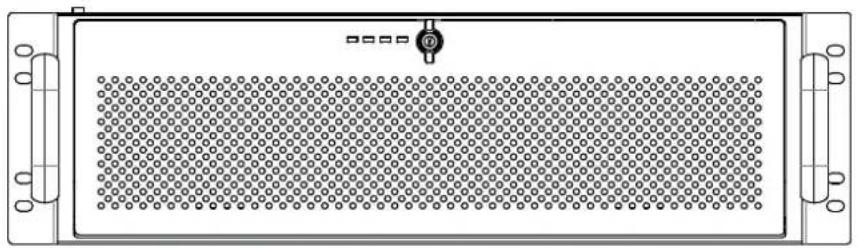

Figure 3.1 Closed front panel / 关门时的前视图 / 關門時的前視圖 ..... 20

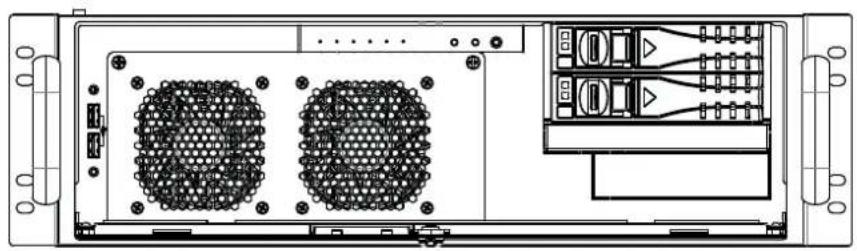

Figure 3.2 Open front panel/ 开门时的前视图 / 開門時的前視圖20

3.1.1 Switch, Buttons and I/O Interfaces/ 开关和按钮 / 開關和按鈕 . 20

3.1.2 LED indicators for System Status/ 系统指示灯 / 系統指示燈 .. 21

Table 3.1: LED Indicator functions/ 系统指示灯 / 系统指示燈. 21

3.1.3 LED Indicators for SAS/SATA HDD Power & Status/

显示 SAS/SATA 硬盘电源和 & 状态的 LED 指示灯 /

顯示 SAS/SATA 硬碟電源和 & 狀態的 LED 指示燈 21

Table 3.2: SAS/SATA HDD LED indicator functions/

SAS 或 SATA 硬盘 LED 指示灯功能 /

SAS 或 SATA 硬碟 LED 指示燈功能 22

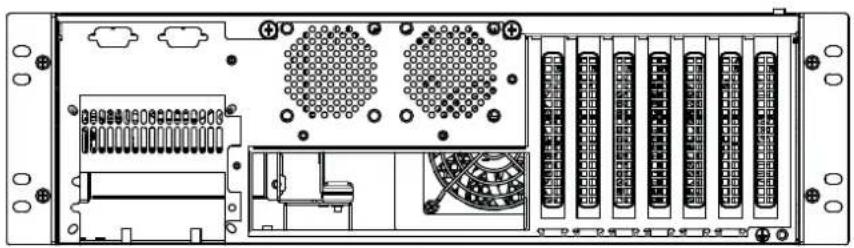

3.2 The Rear Panel/后面板/後面板 23

Figure 3.3 Rear panel / 后面板 / 後面板 23

3.3 Replacing the Cooling Fan/ 更换风扇 / 更换风扇 23

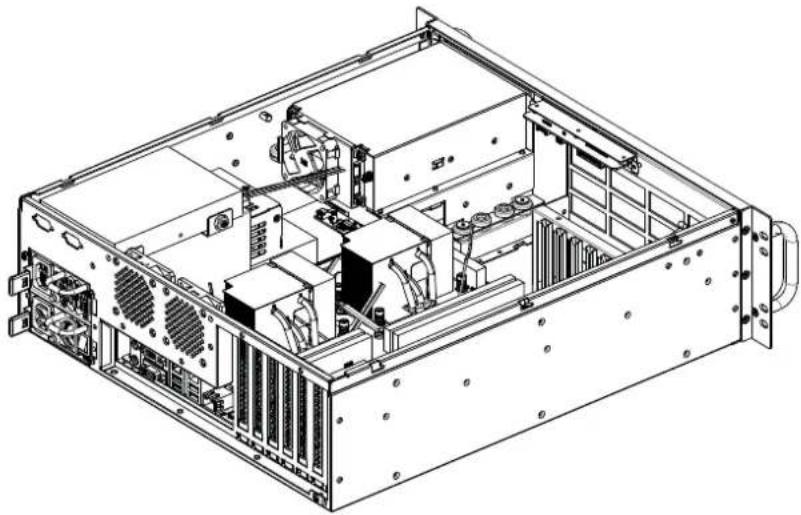

3.3.1 Replacing the system cooling fan/ 更换系统冷却风扇 / 更换系统冷卻風扇 23

3.3.2 Replacing the fan behind the SAS / SATA HDD backplane/

更换 SAS/SATA HDD 无源底板后的风扇 / 更换 SAS/SATA HDD 無源底板後的風扇.... 25

Figure 3.6 Replacing the fan behind the SAS / SATA HDD backplane/ 更换 SAS/SATA HDD 无源底板后的风扇 / 更換 SAS/SATA HDD 無源底板後的風扇 ..... 26

Figure 3.7 Remove the fan from the plastic bracket/ 移除塑胶支架的风扇 / 移除塑膠支架的風扇 ..... 26

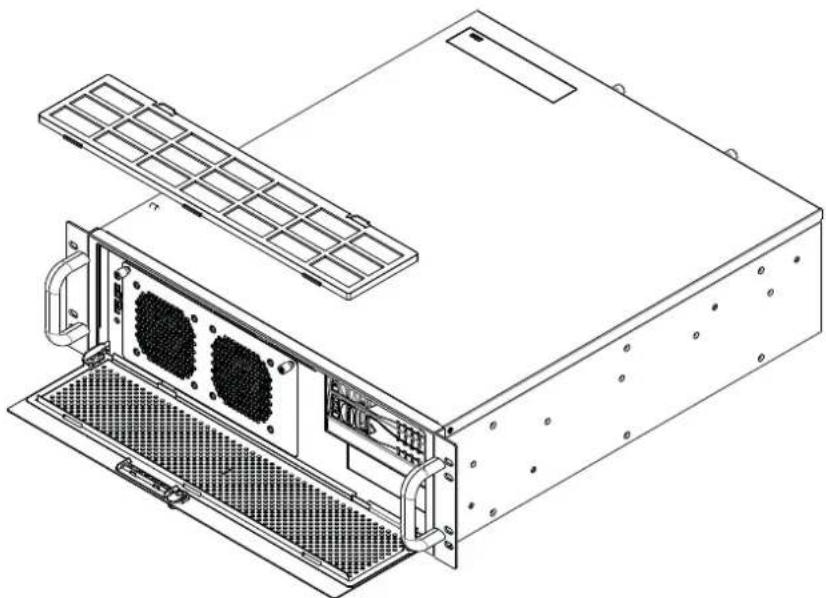

3.4 Cleaning the Filters/清洗过滤器/清洗濾網 27

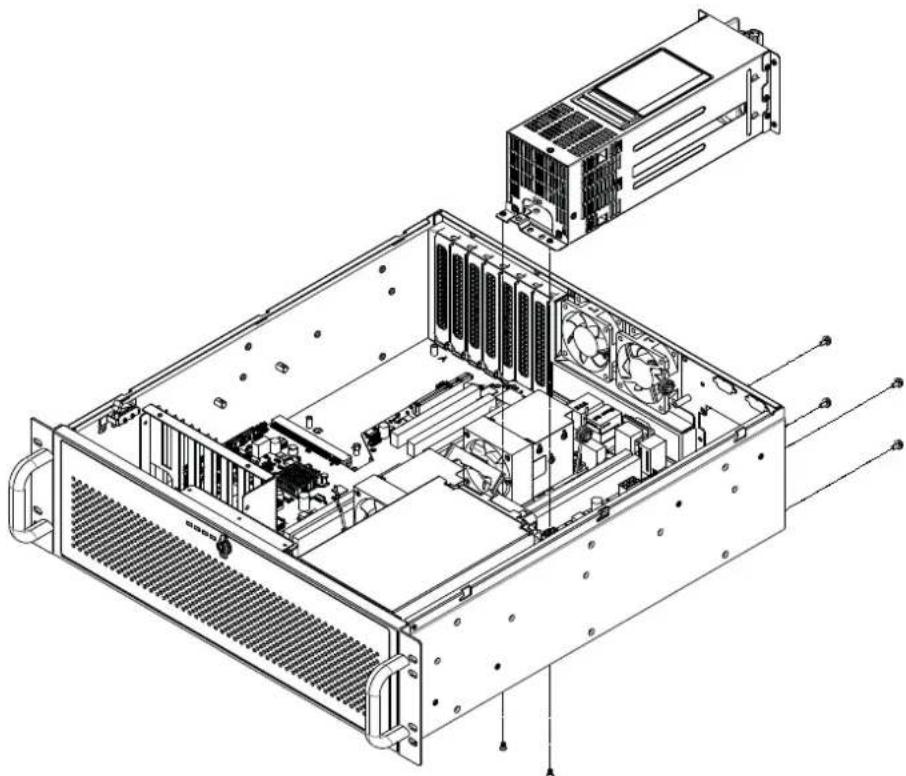

3.5 Replacing the Power Supply/ 更换电源 / 更换電源 28

Chapter 4 Dual-Slot SAS/SATA Backplane

双槽 SAS/SATA 底板

雙槽 SAS/SATA 背板 31

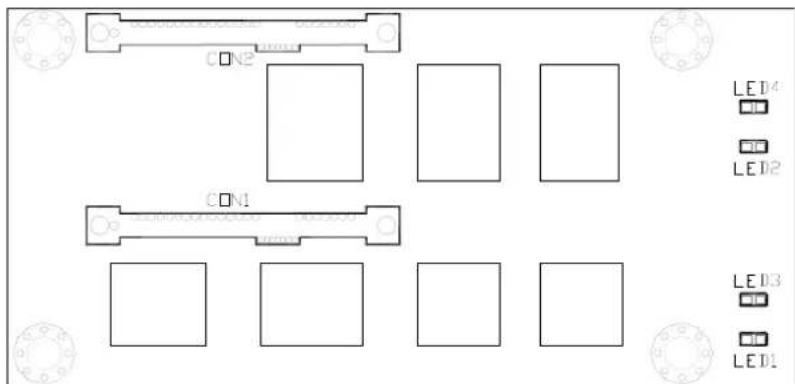

4.1 Backplane Layout/ 底板布局 / 背板佈局.... 32

Figure 4.1 Front side layout (connect to the HDD)/ 前侧布局 (连接至 HDD)/ 前方配置 (连接至 HDD)....32

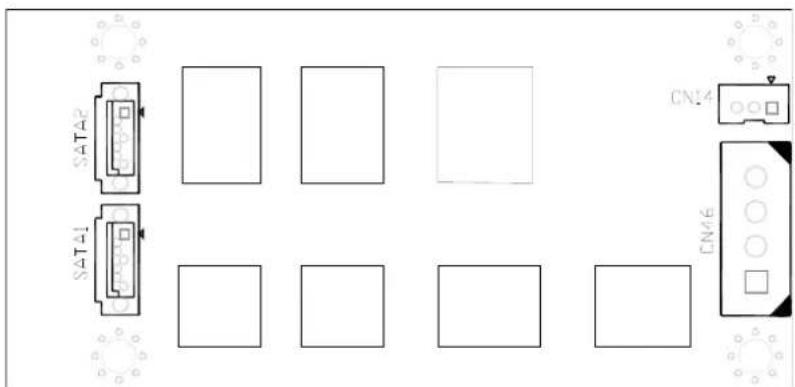

Figure 4.2 Rear side layout (connect to the RAID card or motherboard)/ 后侧布局 （连接至 RAID 卡或母板）/ 後方配置 （连接至 RATD 卡或主機板）…… 32

4.2 Connectors & Pin Definition/ 接口 & 针脚定义 / 接頭 & 針腳定義 ..... 33

Table 4.1: SAS / SATA HDD connectors and LEDs on front side/ 前部的 SAS/SATA HDD 接口和 LED 指示灯 / 前方的 SAS/SATA HDD 接頭和 LED 指示燈 ..... 33

Table 4.2: SATA cable connectors on rear side/ 后部 SATA 电缆接口 / 後方 SATA 電纜接頭 ..... 33

Table 4.3: CN46, Power connector/ 电源接口 / 電源介面 .... 33

Table 4.4: CN14, Fan connector/风扇接口 / 風扇介面 ..... 33

Appendix A Exploded Diagram& Parts List

分解图 & 部件列表

分解圖 & 零件表 35

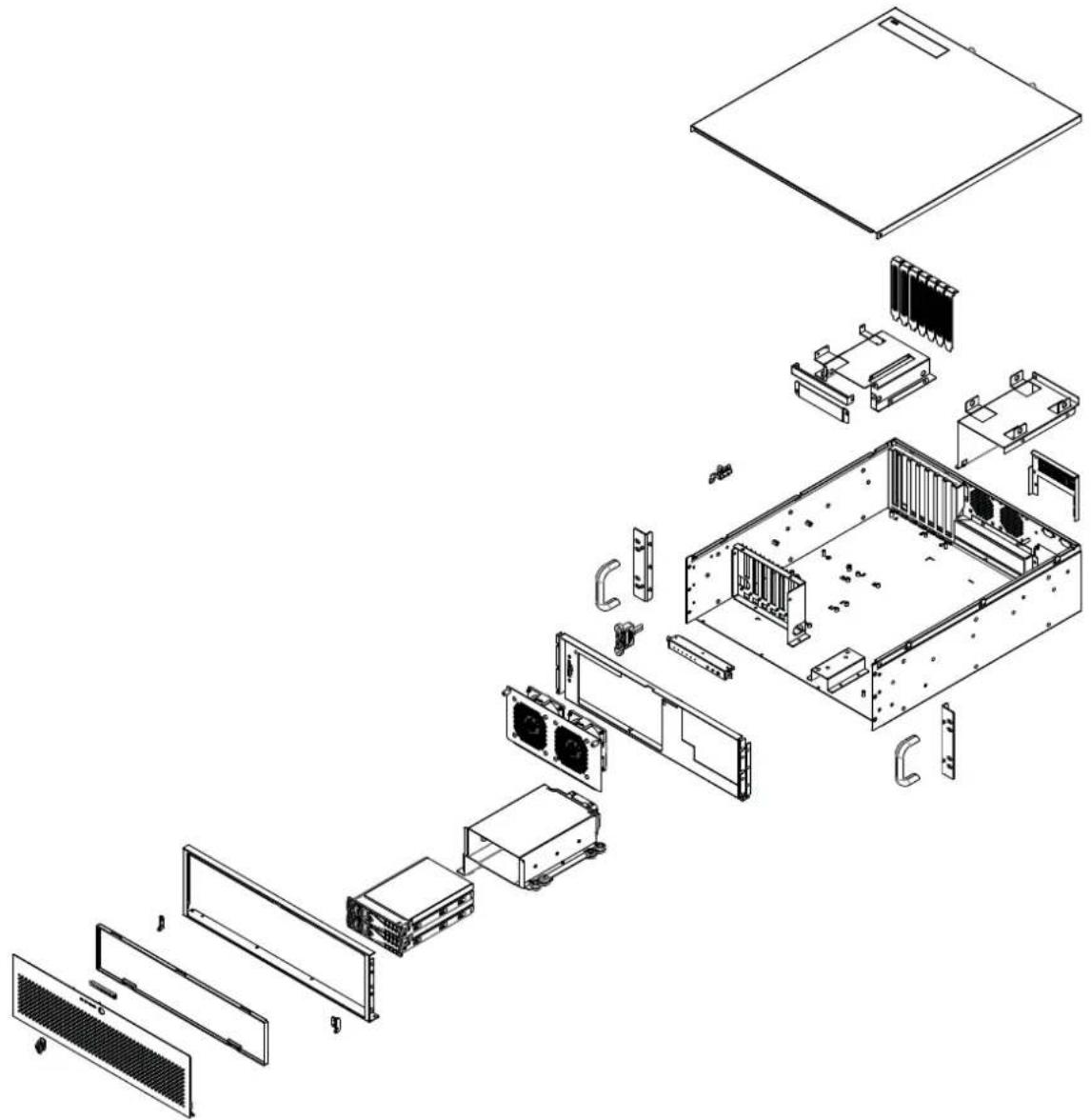

A.1 Exploded Diagram& Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表.... 36

Figure A.1 Exploded Diagram & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 36

Table A.1: Parts list/部件列表 / 零件表 37

Chapter 1

General Information

概述

產品資訊

1.1 Introduction/产品简介 / 產品簡介

HPC-7320 系列为 3U 上架式 / 壁挂式 / 直立式工业机箱，专为有大量储存需求的数字监视系统或 AOI（自动光学检测）服务器应用而设计。HPC-7320 打破了工业计算机传统的刻板形象，采用最新的工业外观设计，为用户提供了高性能、最尖端的操作平台。该系列支持 EATX/ATX/MicroATX 母板，高效切换电源和易维护风扇。HPC-7320 提供了 2 个 SAS/SATA HDD 抽取盒和 2 个内置 3.5" 硬盘，能够为数据存储提供灵活的解决方案。其它的储存装置包括 1 个薄型磁盘托架（用于光驱）。高性能系列能支持最高到 1400W 电源供应器并有绝佳的散热能力来支持最高两张 250W 的 GPU 卡片，另外系统风扇还能依据机箱内温度的高低而增减转速以便在低系统负载时有效降低噪音。该系列机箱还可集成广泛的标准计算机外设设备，从而满足了各种应用在苛刻环境下 7 天 24 小时无间断运行。

HPC-7320 系列為 3U 上架式 / 壁掛式 / 直立式工業機箱，專為有大量儲存需求的數位監視系統或 AOI（自動光學檢測）伺服器應用而設計。HPC-7320 打破了工業電腦傳統的刻板形象，採用最新的工業外觀設計，為用戶提供了高性能、最尖端的操作平臺。該系列支援 EATX/ATX/MicroATX 母板，高效切換電源和易維護風扇。HPC-7320 提供了 2 個 SAS/SATA HDD 抽取盒和 2 個內置 3.5" 硬碟，能夠為資料存儲提供靈活的解決方案。其它的儲存裝置包括 1 個薄型磁片托架（用於光碟機）。高性能系列能支援最高到 1400W 電源供應器並有絕佳的散熱能力來支援最高兩張 250W 的 GPU 卡片，另外系統風扇還能依據機箱內溫度的高低而增減轉速以便在低系統負載時有效降低噪音。該系列機箱還可集成廣泛的標準電腦週邊設備，從而滿足了各種應用在苛刻環境下 7 天 24 小時無間斷運行。

1.2 Specifications/ 产品规格 / 產品規格

■ Security Protection: The mobile SAS/SATA storage system, power switch, system reset button and USB ports are all behind the lockable door.
Cooling System: Two 8 cm x 8 cm (141.9 CFM) front-accessible cooling fan; one 6 cm (28 CFM) fans behind the SAS/SATA HDD backplane
Air Filters: One easily maintained reusable filters behind the front door
■ Weight: 13.7 kg (30.12 lbs)
■ Dimensions (W x H x D): 426.4 x 132.2 x 480 mm (16.79" x 5.2" x 18.9")
构造：重型钢
磁盘容量: 2 个可移动 SAS/SATA HDD 托架, 1 个薄型光盘驱动器和 2 个内置 3.5" HDD
LED 指示灯：单色 LED（蓝色）用于电源、硬盘传输和 LAN 状态。每一个硬盘盒都有一个单色 LED（绿色）能够显示 SAS/SATA 硬盘电源和一个双色 LED（蓝色 / 红色）能够显示 SAS/SATA 硬盘状态
前面板上的开关和按钮：电源开关、系统重启按钮
■ 前部 I/O 接口：双 USB3.0 接口
■ 后部 I/O 接口：预留 2 个 9 针 D-SUB 开口
■ 安全保护：可移动 SAS/SATA 存储系统、电源开关、系统重启按钮和 USB 接口全部山带锁门保护
冷却系统：2 个 8 cm x 8 cm（141.9 CFM）可前方更换冷却风扇；1 个 6 cm（28 CFM）风扇，位于 SAS/SATA 硬盘底板后部
■ 空气过滤器：1 个易于维护并且可重复使用的过滤器位于前门后部
■ 重量：13.7 kg （30.12 lbs）
产品尺寸（W x H x D）：426.4 x 132.2 x 480 mm（16.79" x 5.2" x 18.9")
構造：重型鋼
磁碟容量: 2 個可移動 SAS/SATA HDD 托架, 1 個薄型光碟驅動器和 2 個內置 3.5" HDD
LED 指示燈：單色 LED（藍色）用於電源、硬碟傳輸和 LAN 狀態。每一個硬碟抽取盒都有一個單色 LED（綠色）能夠顯示 SAS/SATA 硬碟電源和一個雙色 LED（藍色 / 紅色）能夠顯示 SAS/SATA 硬碟狀態
前面板上的開關和按鈕：電源開關、系統重啟按鈕
■ 前部 I/O 接頭：雙 USB3.0 接頭
■ 後部 I/O 接頭：預留 2 個 9 針 D-SUB 開口
■ 安全保護：抽取式 SAS/SATA 儲存系統、電源開關、系統重啟按鈕和 USB 接頭全部由帶鎖門保護
冷卻系統：2 個 8 cm x 8 cm（141.9 CFM）可前方更換冷卻風扇；1 個 6 cm（28 CFM）風扇，位於 SAS/SATA 硬碟背板後方
■ 濾網：1 個易於維護並且可重複使用的濾網位於前門後部
■ 重量：13.7 kg （30.12 lbs）
■ 產品尺寸（W x H x D）：426.4 x 132.2 x 480 mm（16.79" x 5.2" x 18.9")

1.3 Power Supply Options/ 电源选项 / 電源選項

该产品支持 FATX、1U 和 2U 电源。电源选项信息请参考下表。

該產品支援 FATX、1U 和 2U 電源。電源選項資訊請參考下表。

Table 1.1: Power supply options/		电源选项 / 電源選項
Watt	350 W max. (ATX, PFC)	500 W max. (ATX, PFC)
功率	(FATX)	(single 2U-high)
Input rating
输入电压	100 ~ 240 Vac (Full range)	100 ~ 240 Vac (Full range)
輸入電壓
Output voltage	+5 V @ 16 A, +3.3 V @ 16 A,+12 V1 @ 18 A, +12 V2 @ 18 A,-12 V @ 0.3 A, +5 Vsb @ 3 A	+5 V @ 20 A, +3.3 V @ 20 A,+12 V1 @ 16 A, +12 V2 @ 16 A,+12 V3 @ 16 A, -12 V @ 0.5 A,+5 Vsb @ 3 A
输出电压
輸出電壓
Minimum load	+5 V @ 0.2 A, +12 V1 @ 0.5 A,+12 V2 @ 0.5 A	+5 V @ 0.3 A, +3.3 V @ 1 A, +12 V1@ 0.5 A, +12 V2 @ 1 A, +12 V3 @ 1A
最小負載
最小負載
MTBF 200,000 hours @ 25°C 100,000 hours @ 25°C
Safety
安规认证	UL/TUV/CB/CCC UL/TUV/CB/CCC
安規認證

Watt功率	500 W (ATX, PFC)(1+1 redundant)	700 W (ATX, PFC)(1+1 redundant)
Input rating
输入电压輸入電壓	100 ~ 240 Vac (Full range) 100 ~ 240 Vac (Full range)
Output voltage	+5 V @ 32 A, +3.3 V @ 25 A,+12 V @ 41 A, -12 V @ 0.5 A,+5 Vsb @ 3.5 A	+5 V @ 25 A, +3.3 V @ 25 A,+12 V @ 56 A, -12 V @ 0.3 A,+5 Vsb @ 4.5 A
输出电压輸出電壓
Minimum load	+5 V @ 0.5 A, +3.3 V @ 0.5 A,+12 V @ 2 A, -12 V @ 0.1 A,+5 Vsb @ 0.1 A	+12 V @ 0.5 A
最小負載
最小負載
MTBF 216,800 hours @ 25°C 100,000 hours @ 25°C
Safety
安规认证	UL/TUV/CB/CCC UL/TUV/CB/CCC
安規認證

请以研华公司官方网站公告的该机箱产品型录上的电源选项料号为准。

請以研華公司官方網站公告的該機箱產品型錄上的電源選項料號為準。

1.4 Environmental Specifications /环境规格/環境規格

Table 1.2: Environment specifications/ 环境规格 / 環境規格

Environment	Operating	Non-operating
环境	工作	非工作
環境
Temperature
温度	0 ~ 40°C (32 ~ 104°F) --40 ~ 70°C (-40 ~ 158°F)
溫度
Humidity
湿度	10 ~ 95% @ 40°C, non-condensing 10 ~ 95% @ 60°C, non-condensing
湿度
Vibration(5 ~ 500Hz)	1G rms 2 G
振动
振動
Shock	10 G with 11 ms duration, half sine wave
冲击
衝擊
Safety
安规认证	CE compliant
安規認證

1.5 Dimension Diagram/ 产品尺寸 / 產品尺寸

下述步骤指导用户如何在 HPC-7320 产品内安装母板、附加卡和磁盘驱动器。有关产品组件的信息，请参考附录 A 的分解图和组件列表。

下述步驟指導使用者如何在 HPC-7320 產品內安裝主機板、附加卡和磁碟機。有關產品元件的資訊，請參考附錄 A 的分解圖和元件清單。

机箱打开时，请小心安装或操作机箱内部组件。请务必关闭机箱电源并断开电源线。接触机箱内部组件之前，请先触摸金属机箱接地。

機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。

2.1 Removing the Top Cover/移除顶盖 / 移除上蓋

1. 旋开 2 个顶盖后侧的手转螺丝。
2. 将顶盖向后拉出然后向上抬起。（如图 2.1 所示）

請按照以下步驟移除主機殼蓋。

1. 旋開 2 個頂蓋後側的手轉螺絲。
2. 將頂蓋向後拉出然後向上抬起。（如圖 2.1 所示）

HPC-7320 支持 ATX / MicroATX 母板。请按照以下步骤安装母板：

1. 在机箱底部有一个黄色贴纸（如图 2.2 所示）。此贴纸标示了用于安装特定 EATX/ATX/MicroATX 母板的铜柱的位置。用户可以在附件盒里找到铜柱（如图 2.3 所示）。将铜柱锁入相应的位置，然后沿逆时针方向旋转将它固定在机箱上。

IIPC-7320 支持 EATX/ATX/MicroATX 主機板。請按照以下步驟安裝主機板：

1. 在主機殼底部有一個黃色貼紙（如圖 2.2 所示）。此貼紙標示了用於安裝特定 ATX/ MicroATX 主機板的銅柱的位置。使用者可以在附件盒裡找到銅柱（如圖 2.3 所示）。將銅柱鎖入相應的位置，然後沿逆時針方向旋轉將它固定在機箱上。

Figure 2.2 Yellow label indicating plastic post locations/指示铜柱位置的黄色标签 / 指示铜柱位置的黄色標籤

1. Attach the motherboard I/O shielding onto the rear plate first. Then fasten the motherboard onto the chassis. (see Figure 2.4)
2. Connect the 20-pin (or 24-pin) ATX power connector and the 8-pin / 4-pin +12 V power connector from the power supply to the motherboard.

3. Connect the 9-pin USB wire, HDD LED wires, LAN LED wire, Power switch wire, and the System Reset switch wire from the chassis to the motherboard.

4. 将母板的 I/O 屏蔽衬垫放在后面板上，然后把母板固定在机箱上（如图 2.4 所示）。

5. 将电源的 20 针（或 24 针）ATX 电源接口和 8 针 /4 针 +12 V 电源接口连接到母板。

6. 将机箱的 9 针 USB 电缆、HDD LED 电缆、LAN LED 电缆、电源开关电缆以及系统复位开关电缆连接到母板。

7. 將主機板的 I/O 遮罩襯墊放在後面板上，然後把主機板固定在主機殼上（如圖 2.4 所示）。

8. 將電源的 20 針（或 24 針）ATX 電源介面和 8 針 /4 針 +12 V 電源介面連接到主機板。
9. 將主機殼的 9 针 USB 電纜、HDD LED 電纜、LAN LED 電纜、電源開關電纜以及系統重定開關電纜連線到主機板。

Figure 2.4 Installing a Motherboard/ 安装母板 / 安装主機板

2.3 Installing Disk Drives/ 安装磁盘驱动器 / 安装磁碟機

支持 2 个 SAS/SATA HDD 托架，1 个薄型光盘驱动器和 2 个内置 3.5" HDD。请参考以下指示安装各种磁盘驱动器。

支援 2 個 SAS/SATA HDD 托架，1 個薄型光碟驅動器和 2 個內置 3.5" HDD。請參考以下指示安裝各種磁碟機。

2.3.1 Installing SAS/SATA HDD in the Mobile HDD tray/ 在可移动 HDD 托架上安装 SAS/SATA 硬盘 / 在可移動 HDD 托架上安装 SAS/SATA 硬碟

HPC-7320 同时支持 SAS 和 SATA HDD。在可移动 HDD 托架上安装 SAS/SATA HDD 时不必移除机箱盖。

1. 打开前门。
2. 向左拨动 HDD 托架的门闩，将托架的锁打开。握住托架的把手将其拉出，然后取出托架。
3. 将 SAS/SATA 磁盘驱动器滑进托架的相应位置，然后用 4 \~ 6 个螺丝固定。
4. 放回 HDD 托架，然后握住把手将其推回原处。向右拨动 HDD 托架的门闩，将托架锁住。
5. 如需安装多个 SAS/SATA HDD，请重复操作步骤 2 \~ 4。

HPC-7320 同時支持 SAS 和 SATA HDD。在可移動 HDD 托架上安裝 SAS/SATA HDD 時不必移除主機殼蓋。

1. 打開前門。
2. 向左撥動 HDD 托架的門門，將托架的鎖打開。握住托架的把手將其拉出，然後取出托架。
3. 將 SAS/SATA 磁碟機滑進托架的相應位置，然後用 4 \~ 6 個螺絲固定。
4. 放回 HDD 托架，然後握住把手將其推回原處。向右撥動 HDD 托架的門門，將托架鎖住。
5. 如需安裝多個 SAS/SATA HDD，請重複操作步驟 2 \~ 4。

HPC-7320 的防振磁盘支架可容纳 2 个 2.5" 内置 HDD。请按照以下步骤安装 HDD:

1. 安装 2.5" 内置 HDD 时，只需卸下磁盘驱动支架上的螺丝（如图 2.9 所示）。
2. 将磁盘插入托架上的相应位置，然后用提供的螺丝固定。
3. 将托架和磁盘驱动器放回原位，然后用螺丝固定。
4. 将 2.5" 内置 HDD 和母板上的相应电缆相连。然后把电源插头插进各个磁盘驱动器。

IIPC-7320 的防振磁片支架可容納 2 個 3.5" 內置 HDD。請按照以下步驟安裝 HDD:

1. 安装 3.5" 内置 HDD 時，只需卸下磁片驅動支架上的螺絲（如圖 2.9 所示）。
2. 將磁片插入托架上的相應位置，然後用提供的螺絲固定。
3. 將托架和磁碟機放回原位，然後用螺絲固定。
4. 將 3.5" 内置 HDD 和主機板上的相應電纜相連。然後把電源插頭插進各個磁碟機。

2.3.3 Installing a Slim-type Optical Disk Drive/ 安装薄型光驱 / 安装薄型光碟機

1. Remove the screws on the top of the SAS/SATA HDD housing and take out the brackets.
2. Remove the front cover for the slim-type optical disk drive.
3. Fix the optical disk drive onto the brackets with the four screws provided.
4. Return the brackets with the slim-type optical disk drive in the original position and fasten it with the screws.

5. Connect the SATA cable from the motherboard to the optical disk drive. Also plug the optional 6-pin-to-big-4-pin power cable connector.

6. 卸下 SAS/SATA HDD 盒上的螺丝，然后取出支架。

7. 移除薄型光盘驱动器的前盖。
8. 用提供的螺丝将薄型光盘驱动器固定在支架上。
9. 将薄型光盘驱动器和支架返回原处，并用螺丝固定。

10. 将母板上的 SATA 电缆和光盘驱动器相连，并插入可选的 6 针转大 4 针的电源插头。

11. 卸下 SAS/SATA HDD 盒上的螺絲，然後取出支架。

12. 移除薄型光碟驅動器的前蓋。
13. 用提供的螺絲將薄型光碟驅動器固定在支架上。
14. 將薄型光碟驅動器和支架返回原處，並用螺絲固定。
15. 將主機板上的 SATA 電纜和光碟驅動器相連，並插入選購的 6 針轉大 4 針的電源插頭。

附件盒里有一对耳柄。请参考图 2.11 将耳柄安装在机箱前面板的左右两端，并用提供的螺丝进行固定。

附件盒裡有一對耳柄。請參考圖 2.11 將耳柄安裝在主機殼前面板的左右兩端，並用提供的螺絲進行固定。

Figure 2.10 Install the chassis in the cabinet with the slide rail or pallet supplied / 请务必使用机柜里的层板或滑轨，确实将设备稳妥的安装固定在机柜内 / 請務必使用機櫃裡的層板或滑軌，確實將設備穩妥的安裝固定在機櫃內

Chapter 3

Operation

操作

3.1 The Front Panel/ 前面板

前面板带有可锁前门和 4 个 LED 指示灯和 2 个 USB3.0 插槽。前门可以通过可旋转锁闭，因此带或不带钥匙都可以。打开前门后，用户即可看到 1 个电源开关、1 个系统重启按钮、双 USB3.0 接口和可移动式磁盘托架。其具体功能将在后面进行介绍。

前面板帶有可鎖前門和 4 個 LED 指示燈和 2 個 USB3.0 插槽。前門可以通過可旋轉鎖閉，因此帶或不帶鑰匙都可以。打開前門後，用戶即可看到 1 個電源開關、1 個系統重啟按鈕、雙 USB3.0 介面和可移動式磁片托架。其具體功能將在後面進行介紹。

Figure 3.1 Closed front panel / 关门时的前视图 / 關門時的前視圖

Figure 3.2 Open front panel/ 开门时的前视图 / 開門時的前視圖

电源开关：按下此按钮可开启或关闭系统电源。请使用系统关机或持续按下此按钮数秒钟以关闭系统 ATX 电源。

系统重启按钮：按下此按钮可重启系统。

双 USB3.0 接口：此接口可连接各种 USB3.0 设备用于数据传输、备份或输入。

電源開關：按下此按鈕可開啟或關閉系統電源。請使用系統關機或持續按下此按鈕數秒鐘以關閉系統 ATX 電源。

系統重啟按鈕：按下此按鈕可重啟系統。

雙 USB3.0 接頭：此接頭可連接各種 USB3.0 設備用於資料傳輸、備份或輸入。

3.1.2 LED indicators for System Status/ 系统指示灯 / 系统指示燈

机箱前面板上方配有 4 个 LED 指示灯，能够显示系统是否正常运行及运行状态。LED 指示灯的功能描述请参考表 3.1。

主機殼前面板上方配有 4 個 LED 指示燈，能夠顯示系統是否正常運行及運行狀態。LED 指示燈的功能描述請參考表 3.1。

Table 3.1: LED Indicator functions/ 系统指示灯 / 系统指示燈
		Description	Blue	Red
LED		说明	蓝色	红色
		說明	蓝色	红色
Power/电源/電源[γκδγ]		System Power	Normal	Abnormal
		系统电源	正常	异常異常
		系統電源
Fan/风扇/风扇[γνοδ]		Cooling Fan status	Normal	Abnormal
		冷却风扇状态	正常	异常異常
		冷卻風扇狀態
LAN/网络/網路[3×3Z]		LAN1 & LAN2 status	Normal	No light不亮
		LAN1 & LAN2 状态	正常
		LAN1 & LAN2 狀態
		Data transmit through LAN	Blinking闪烁閃爍
		通过 LAN 数据传输
		通過 LAN 資料傳輸

3.1.3 LED Indicators for SAS/SATA HDD Power & Status/ 显示 SAS/

SATA 硬盘电源和 & 状态的 LED 指示灯 / 顯示 SAS/SATA 硬碟電源和 & 狀態的 LED 指示燈

每个 SAS/SATA HDD 托架都带有 1 对 LED 指示灯，用于指示 SAS/SATA HDD 电源和活动状态。LED 指示灯的功能描述请参考表 3.2。

每個 SAS/SATA HDD 托架都帶有 1 對 LED 指示燈，用於指示 SAS/SATA HDD 電源和活動狀態。LED 指示燈的功能描述請參考表 3.2。

Table 3.2: SAS/SATA HDD LED indicator functions/SAS 或 SATA 硬盘 LED 指示灯功能 /SAS 或 SATA 硬碟 LED 指示燈功能

LED	Description	Green	Blue
	说明	绿色	蓝色
	說明	綠色	藍色
	power of HDD	HDD power on
	硬盘电源	硬盘电源开启	N/A
	硬碟電源	硬碟電源開啟
	Status of HDD	N/A	Data access: BlinkingIdle: Light (SAS HDD)No light (SATA HDD)
	硬盘状态		数据访问:闪烁空闲:灯亮(SAS HDD)灯灭(SATA HDD)
	硬碟狀態		傳輸資料:閃爍空間:燈亮(SAS HDD)燈滅(SATA HDD)

当系统电源接通且 SAS/SATA HDD 连接良好时，HDD 电源 LED 为绿灯亮。如果灯未亮，请检查是否已将 SAS/SATA HDD 连接好。或者请咨询技术人员检查机箱内电缆是否连接好。

当 SAS/SATA HDD 传输数据时，HDD LED 为不断闪烁的蓝色灯。HDD LED 指示根据 HDD 的型号会有所不同。当 SAS HDD 空闲时，HDD LED 为蓝灯亮。当 SATA HDD 空闲时，HDD LED 灯不亮。

當系統電源接通且 SAS/SATA HDD 連接良好時，HDD 電源 LED 為綠燈亮。如果燈未亮，請檢查是否已將 SAS/SATA HDD 連接好。或者請諮詢技術人員檢查主機殼內電纜是否連接好。

當 SAS/SATA HDD 傳輸資料時，HDD LED 為不斷閃爍的藍色燈。HDD LED 指示根據 HDD 的型號會有所不同。當 SAS HDD 空閒時，HDD LED 為藍燈亮。當 SATA HDD 空閒時，HDD LED 燈不亮。

3.2 The Rear Panel/ 后面板 / 後面板

后面板带有7槽I/O支架、2个预留的9针D-SUB开口和1个母板I/O开口（如图3.3所示）。

後面板帶有 7 槽 1/0 支架、2 個預留的 9 針 D-SUB 開口和 1 個主機板 1/0 開口（如圖 3.3 所示）。

Figure 3.3 Rear panel / 后面板 / 後面板

后面板的右下方带有 1 个带垫圈的地脚螺钉，可以保护系统免受漏电损坏。

後面板的右下方帶有 1 個帶墊圈的地腳螺釘，可以保護系統免受漏電損壞。

3.3 Replacing the Cooling Fan/ 更换风扇 / 更换风扇

机箱带有 3 个易于维护的系统冷却风扇，分别位于机箱前面板后和 SAS/SATA HDD 无源底板后。

主機殼帶有 3 個易於維護的系統冷卻風扇，分別位於主機殼前面板後和 SAS/SATA HDD 無源底板後。

3.3.1 Replacing the system cooling fan/更换系统冷却风扇/更换系统冷卻風扇

HPC-7320 的完善设计可让使用者无须移除顶盖便能更换前方系统冷却风扇。

1. 打开前门。
2. 松开面板左侧的 2 颗手转螺丝，向着机箱外 90 度转动风扇支架，小心将风扇支架取出（如图 3.4）。
3. 拔下风扇电源转接头。
4. 卸下故障风扇上的 4 个螺丝，并取出风扇（如图 3.5 所示）
5. 把新风扇固定在风扇支架上。
6. 插上风扇电源转接头。
7. 将风扇支架放回机箱并用原来的 2 颗手转螺丝进行固定。
8. 将前门关好。

HPC-7320 的完善設計可讓使用者無須移除頂蓋便能更換前方系統冷卻風扇。

1. 打開前門。
2. 鬆開面板左側的 2 顆手轉螺絲，向著主機殼外 90 度轉動風扇支架，小心將風扇支架取出（如圖 3.4）。
3. 拔下風扇電源轉接頭。
4. 卸下故障風扇上的 4 個螺絲，並取出風扇（如圖 3.5 所示）
5. 把新風扇固定在風扇支架上。
6. 插上風扇電源轉接頭。
7. 將風扇支架放回主機殼並用原來的 2 頗手轉螺絲進行固定。
8. 將前門關好。

1. Remove the top cover.
2. Unplug the fan power connector.
3. Push the hook on the left side of the fan to take out the fan (see Figure 3.7).
4. Replace the broken fan with a new one.
5. Stick the fan to the hook on the right side of the bracket, then directly push the fan into the bracket.
6. Plug in the fan power connector.

7. Replace the top cover and fasten it.

8. 移除顶盖。

9. 拔下风扇电源插头。
10. 推开风扇左侧的固定夹，并取出风扇（如图 3.7 所示）。
11. 用新风扇替换故障风扇。
12. 将风扇固定在支架右侧的固定夹上，然后直接把风扇推进支架。
13. 插入风扇的电源插头。

14. 放回顶盖并固定好。

15. 移除頂蓋。

16. 拔下風扇電源插頭。
17. 推開風扇左側的固定夾，並取出風扇（如圖 3.7 所示）。
18. 用新風扇替換故障風扇。
19. 將風扇固定在支架右側的固定夾上，然後直接把風扇推進支架。
20. 插入風扇的電源插頭。
21. 放回頂蓋並固定好。

3.4 Cleaning the Filters/ 清洗过滤器 / 清洗濾網

过滤器可以有效防止灰尘或颗粒物进入机箱并可延长系统使用寿命。建议用户定期检查、清洗和更换过滤器。IIPC-7320 机箱的过滤器位于前门后。

请按照以下步骤的指导清洗过滤器：

1. 打开机箱前门。
2. 拨开挂钩，将过滤器拉出（如图 3.8 所示）。
3. 使用软刷清洗过滤器或者在自来水下冲掉灰尘。然后将其晾干。
4. 将过滤器分别安装至原处。

濾網可以有效防止灰塵或顆粒物進入主機殼並可延長系統使用壽命。建議用戶定期檢查、清洗和更換濾網。HPC-7320 主機殼的濾網位於前門後。

請按照以下步驟的指導清洗濾網：

1. 打開主機殼前門。
2. 撥開掛鉤，將濾網拉出（如圖 3.8 所示）。
3. 使用軟刷清洗濾網或者在自來水下沖掉灰塵。然後將其晾乾。
4. 將濾網分別安裝至原處。

HPC-7320 支持 1 个 FATX、1U 和 2U2U 电源。请按照以下步骤更换电源：

1. 拔下电源线。
2. 移除顶盖。
3. 断开母板上 20 针（或 24 针）ATX 电源插头和 4/8 针 +12 V 电源插头，以及所有磁盘驱动器的电源插头。
4. 卸下后面板上的 3 个螺丝和电源支架上的 2 个螺丝，然后取出电源（如图 3.9）。
5. 将更换的新电源安装至机箱。
6. 重新将20针（或24针）ATX电源插头和 4 / 8 针 +12V 电源插头连接到母板；将其他电源插头连接至相应磁盘驱动器和外围设备。
7. 放回顶盖并重新插上电源线。

HPC-7320 支持 1 個 FATX、1U 和 2U 電源。請按照以下步驟更換電源：

1. 拔下電源線。
2. 移除頂蓋。
3. 斷開主機板上 20 針（或 24 針）ATX 電源插頭和 4/8 針 +12 V 電源插頭，以及所有磁碟機的電源插頭。
4. 卸下後面板上的 3 個螺絲和電源支架上的 2 個螺絲，然後取出電源（如圖 3.9）。
5. 將更換的新電源安裝至主機殼。
6. 重新將 20 针（或 24 针）ATX 電源插頭和 4/8 针 +12 V 電源插頭連接到主機板；將其他電源插頭連接至相應磁碟機和週邊設備。
7. 放回頂蓋並重新插上電源線。

4.1 Backplane Layout/ 底板布局 / 背板佈局

Figure 4.1 Front side layout (connect to the HDD)/ 前侧布局 （连接至 HDD）/ 前方配置 （连接至 HDD）

后侧布局 （连接至 RAID 卡或母板）/ 後方配置 （连接至 RAID 卡或主機板）

4.2 Connectors & Pin Definition/接口&针脚定义/接頭 & 針腳定義

Table 4.1: SAS / SATA HDD connectors and LEDs on front side/ 前部的SAS/SATA HDD 接口和 LED 指示灯 / 前方的 SAS/SATA HDD 接頭和 LED 指示

CON1 ~ CON2 SAS / SATA HDD connectors

LED3 ~ LED4 SATA HDD1 ~ HDD2 power LED (green)

LED1 ~ LED2 SATA HDD1 ~ HDD2 Bi-Color LED (blue) HDD Activity (blue)

Table 4.2: SATA cable connectors on rear side/ 后部 SATA 电缆接口 / 後SATA 電纜接頭
SATA1 ~ SATA2	Cable connectors for connecting to SAS / SATA RAID card or moth-erboard

Table 4.3: CN46, Power connector/ 电源接口 / 電源介面
Pin1	+12 V	Pin3	GND
Pin2	GND	Pin4	VCC

Table 4.4: CN14, Fan connector/ 风扇接口 / 風扇介面
Pin1	GND	Pin3	+5 V
Pin2	+12 V

Appendix A

分解图 & 部件列表 分解圖 & 零件表

A.1 Exploded Diagram& Parts List/分解图&部件列表/分解圖 & 零件表

Figure A.1 Exploded Diagram & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表

Table A.1: Parts list/ 部件列表 / 零件表
1	Key lock锁头鎖頭	14	Chassis body机箱本体機箱本體	27	Mobile HDD cage硬盘抽取盒框架硬碟抽取盒框架
2	Front door前门前門	15	Handle把手	28	Rubber缓冲垫緩衝墊
3	Hinge铰链鉸鍊	16	Rackmount ear耳翼	29	Slim ODD bracket(right)薄型光驱支架(右)薄型光碟機支架(右)
4	LED lensLED 导光柱LED 導光柱	17	Case open switchbracket & cover开盖警示开关支架与盖子開蓋警示開關支架與蓋子	30	Slim ODD bracket(left)薄型光驱支架(左)薄型光碟機支架(左)
5	LED lens holderLED 导光柱罩LED 導光柱罩	18	Case open switch开盖警示开关開蓋警示開關	31	Slim ODD cover薄型光驱盖薄型光碟機蓋
6	Filter过滤器濾網	19	Alarm board警告板警告板	32	Mobile HDD tray硬盘抽取盒硬碟抽取盒
7	System fan cover系统风扇盖系統風扇蓋	20	Card guide rail板卡导轨板卡導軌	33	Internal HDD bracket内装硬盘支架内装硬碟支架
8	System fan系统风扇系統風扇	21	Card guide bracket板卡导轨支架板卡導軌支架	34	SAS/SATA HDD back-planeSAS/SATA 硬盘背板SAS/SATA 硬碟背板
9	System fan guard系统风扇保护罩系統風扇保護罩	22	Thermistor clamp热敏电阻线扣熱敏電阻線扣	35	HDD fan holder硬盘风扇罩硬碟風扇罩
10	Door frame门框門框	23	Rear cover后板後板	36	HDD fan硬盘风扇硬碟風扇
11	LED boardLED 指示灯板LED 指示燈板	24	Riser card bracket转接卡支架轉接卡支架	37	Top cover上盖上蓋
12	LED board bracketLED 指示灯板支架LED 指示燈板支架	25	Adapter bracket适配器支架適配器支架
13	USB cableUSB 线USB 線	26	Power supply bracket电源支架電源支架

www.advantech.com

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。

所有的产品品牌及产品型号均为各公司之注册商标。

使用前請檢查核實產品的規格。本手冊僅作為參考。

產品規格如有變更，恕不另行通知。

未經研華公司書面許可，本手冊中的所有內容不得通過任何途徑以任何形式複製、翻印、翻譯或者傳輸。

所有的產品品牌及產品型號均為各公司之註冊商標。
