TS500-E6/PS4 - 服务器 ASUS - 免费用户手册

产品类型	服务器
品牌	ASUS
型号	TS500-E6/PS4
尺寸	445mm × 217.5mm × 545mm
重量（不含CPU、内存、硬盘）	17 kg
电源	470W (80+) 单一电源
中央处理器	2× LGA1366，支持 Intel Xeon 5500系列
内存	6× DDR3 DIMM，最大48GB RDIMM / 24GB UDIMM
存储控制器	Intel ICH10R，支持软件RAID 0/1/5/10
硬盘插槽	4× 热插拔3.5英寸 SAS/SATA
网络	2× Intel 82574L Gigabit
显示	Aspeed AST2050 8MB
扩展插槽	1× PCI-E 2.0 x16, 2× PCI-E x8, 1× PCI
管理功能	ASWM 2.0, 可选 ASMB4-iKVM
风扇	前部1×80mm, 后部1×120mm, 支持智能风扇
前面板接口	2× USB 2.0, 电源按钮, 复位按钮, LED指示灯
后面板接口	2× RJ-45, 4× USB 2.0, 1× VGA, 1×串口, PS/2键盘/鼠标
工作温度	10°C ~ 35°C
维护与清洁	关闭电源并拔掉电源线后清洁，使用干布，避免液体进入
安全注意事项	防静电，确保接地，避免短路，谨慎处理内部组件
可修复性	用户可更换硬盘、内存、扩展卡、电源、风扇；主板维修需专业人员

常见问题 - TS500-E6/PS4 ASUS

如何安装CPU？

首先确保主板上的CPU插槽保护盖未损坏。将固定扳手松开并掀起上盖，移除保护盖。对齐CPU金色三角标记与插槽缺口，轻轻放入。盖上上盖并扣回扳手。然后安装散热器，锁紧四颗螺丝并连接风扇电源线。

支持哪些内存类型？

支持DDR3 1333/1066/800 MHz Registered ECC或Unbuffered ECC内存，单条容量1GB、2GB、4GB、8GB（RDIMM）或1GB、2GB、4GB（UDIMM），最大容量48GB（RDIMM）或24GB（UDIMM）。

如何设置RAID？

进入BIOS将SATA模式设为RAID。重启后按Ctrl+I进入LSI Software RAID程序（默认）或按Ctrl+M进入Intel Matrix Storage Manager，选择创建RAID卷，选择硬盘和RAID级别（0/1/10/5）。完成后再初始化虚拟磁盘。

如何安装操作系统？

先制作RAID驱动软盘或U盘。启动时按F6加载驱动（Windows），或输入linux dd（Linux）。选择正确的驱动后继续安装。对于RHEL AS5，安装后需运行replace_ahci.sh脚本。

电源指示灯不亮怎么办？

检查电源线是否连接稳固，电源模块是否正常。如果电源指示灯不亮且系统无响应，可能电源故障，请联系售后更换。确保前面板电源按钮连接正常。

如何更换硬盘？

前面板支持热插拔。打开硬盘槽把手，拉出硬盘架，更换硬盘后推回并扣紧把手。确保硬盘背板连接正常。新硬盘需在RAID程序中配置或重建。

如何清除BIOS密码？

关闭电源并拔掉电源线。找到主板上的CLRTC跳线，将跳线帽从1-2移至2-3约5-10秒，再移回1-2。重新开机后进入BIOS重新设置。

如何升级BIOS？

从华硕官网下载最新BIOS文件。使用AFUDOS工具在DOS下运行：afudos /i[文件名].ROM。或使用CrashFree BIOS 3从U盘恢复。升级过程中切勿断电。

风扇噪音大怎么办？

检查风扇是否被异物阻挡。进入BIOS的Hardware Monitor，开启Smart Fan功能并设置为合适转速。清洁风扇灰尘。如果风扇故障，更换同型号风扇。

如何安装扩展卡？

关闭电源并打开机箱。下压扩展卡固定扣，移除挡板。插入扩展卡确保金手指完全入槽，扣回固定扣。安装后更新驱动。注意PCI-E x16插槽安装显卡后相邻插槽失效。

用户手册 TS500-E6/PS4 ASUS

本用户手册包括但不限于其所包含的所有信息受到著作权法之保护，未经华硕电脑股份有限公司（以下简称“华硕”）许可，不得任意地仿制、拷贝、摘抄、转译或为其他使用或处分。本用户手册没有任何型式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有信息，所引起直接或间接的数据流失、利益损失或事业终止，华硕及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到的产品规格及信息只能参考，内容亦会随时升级，恕不另行通知。华硕不负责本用户手册的任何错误或疏失。

本用户手册中所提及的产品名称只做为识别之用，而前述名称可能是属于其他公司的注册商标或是著作权。

关于产品规格最新的升级信息，请您到华硕的网站浏览或是直接与华硕公司联络。

版权所有·不得翻印 © 2009 华硕电脑

目录

给用户的说明 ....ii

目录……iii

使用注意事项……vii

用电安全……viii

关于本用户手册 ix

第一章：系统导览

1.1 产品包装内容 ..... 1-2

1.2 序列号贴纸 ..... 1-2

1.3 产品规格表 ..... 1-3

1.4 前面板....1-5

1.5 后面板....1-6

1.6 内部组件 ..... 1-7

1.7 LED 显示灯号说明 ..... 1-8

1.7.1 前面板指示灯 1-8

1.7.2 网络端口指示灯 1-9

第二章：硬件安装

2.1 安装及移除机箱 2-2

2.1.1 移除机箱侧板 2-2

2.1.2 安装机箱侧板 2-3

2.2 中央处理器（CPU） 2-4

2.2.1 安装中央处理器 ..... 2-4

2.2.2 安装 CPU 散热片与风扇 ..... 2-7

2.3 系统内存 ..... 2-8

2.3.1 概述 ..... 2-8

2.3.2 内存设置 2-9

2.3.3 安装内存条 2-10

2.3.4 取出内存条 2-10

2.4 前面板的组装 2-11

2.4.1 移除前面板组件 2-11

2.4.2 重新安装前面板组件 2-11

2.5 5.25 英寸或 3.5 英寸设备 2-12

2.5.1 安装 5.25 英寸设备 2-12

2.6.2 移除硬盘抽取架模块 2-14

2.6.3 安装热插拔 SATA/SAS 硬盘设备 2-14

2.6.4 移除与重新安装背板 2-16

2.7 安装扩展卡 2-17

2.7.1 安装一张扩展卡 2-17

2.7.2 安装华硕 PIKE RAID 控制卡 2-18

2.7.3 安装 ASMB4 管理卡 2-20

2.7.4 设置扩展卡 2-21

2.8 连接排线 2-22

2.8.1 主板连接插座 2-22

2.8.2 SATA/SAS 背板的连接 2-23

2.9 移除系统组件 2-25

2.9.1 系统风扇 2-25

2.9.2 机箱底座垫片 2-27

第三章：高级安装

3.1 准备机架用组件 3-2

3.2 于服务器上安装内滑轨 3-2

3.3 安装滑轨至机架上 3-3

3.4 安装服务器至机架上 3-4

第四章：主板信息

4.1 主板结构图 4-2

4.2 跳线选择区 4-4

4.3 元件与外围设备的连接 4-9

4.4 内部指示灯 4-17

第五章：BIOS 程序设置

5.1 管理、升级您的 BIOS 程序 ..... 5-2

5.1.1 使用 AFUDOS 升级 BIOS 程序 ..... 5-2

5.1.2 使用 CrashFree BIOS 3 程序恢复 BIOS 程序 ..... 5-4

5.2 BIOS 程序设置 ..... 5-5

5.2.1 BIOS 程序菜单介绍 ..... 5-6

5.2.2 程序功能表列说明 ..... 5-6

5.2.3 操作功能键说明 ..... 5-6

目录

5.2.4 菜单项目 ..... 5-7 5.2.5 子菜单 ..... 5-7 5.2.6 设置值 5-7 5.2.7 设置窗口 5-7 5.2.8 滚动条 ..... 5-7 5.2.9 在线操作说明 ..... 5-7

5.3 主菜单（Main） 5-8

5.3.1 System Time [xx:xx:xx] 5-8 5.3.2 System Date [Day xx/xx/xxxx] 5-8 5.3.3 SATA1-6 5-8 5.3.4 IDE 设备设置（IDE Configuration） 5-10 5.3.5 AHCI 设置（AHCI Configuration） 5-11 5.3.6 系统信息（System Information） 5-12

5.4 高级菜单（Advanced） 5-13

5.4.1 处理器设置（CPU Configuration） 5-13 5.4.2 芯片组设置（Chipset） 5-17 5.4.3 Legacy 设备设置（Legacy Device Configuration）....5-21 5.4.4 USB 设备设置（USB Configuration） 5-22 5.4.5 PCI 即插即用设备设置（PCI PnP Settings） 5-23 5.4.6 电源设置（Power On Configuration） 5-24 5.4.7 事件记录设置（Event Log Configuration） 5-25 5.4.8 系统监控功能（Hardware Monitor） 5-26 5.4.9 PCI Express 设置（PCI Express Configuration）.... 5-27 5.4.10 ACPI 设置（ACPI Configuration） 5-28

5.5 服务器菜单（Server） 5-30

5.5.1 远端存取设置 (Remote Access Configuration) 5-30

5.6 启动菜单（Boot） 5-32

5.6.1 启动设备顺序（Boot Device Priority） 5-32 5.6.2 启动选项设置（Boot Settings Configuration） 5-33 5.6.3 安全性菜单（Security） 5-34

5.7 退出 BIOS 程序（Exit menu） 5-36

第六章：磁盘数组设置

6.1 RAID 功能设置 6-2

6.1.1 RAID 功能说明 6-2 6.1.2 RAID 设置程序选择 6-3 6.1.3 设置 RAID BIOS 选项 ……6-3

目录

6.2 LSI Software RAID 设置程序 6-4

6.2.1 创建 RAID 设置 6-5 6.2.2 增加或查看一个 RAID 设置 6-11 6.2.3 将虚拟磁盘初始化 6-12 6.2.4 重新创建损坏的硬盘 6-16 6.2.5 检查硬盘数据的一致性 6-18 6.2.6 删除一个 RAID 设置 6-21 6.2.7 从 RAID 设置中选择启动磁盘 6-22 6.2.8 开启 WriteCache 6-23

6.3 进入 Intel® Matrix Storage Manager Option ROM 应用程序 ... 6-24

6.3.1 创建 RAID 设置 6-25 6.3.2 创建一个恢复设置 6-26 6.3.3 删除 RAID 磁区 6-28 6.3.4 重新设置硬盘为非数组硬盘 6-29 6.3.5 恢复 Volume 选项 6-30 6.3.6 退出 Intel Matrix Storage Manager 程序 .....6-31 6.3.7 修复 RAID 磁盘数组 6-31 6.3.8 在 BIOS 程序中设置启动数组 6-33

第七章：安装驱动程序

7.1 安装 RAID 驱动程序 ..... 7-2

7.1.1 创建一张 RAID 驱动软盘 7-2 7.1.2 安装 RAID 驱动程序 ..... 7-5

7.2 安装 Intel 芯片驱动程序 7-12

7.3 安装网络驱动程序 7-14

7.4 安装显示驱动程序 7-17

7.5 安装管理工具与应用程序 7-19

7.5.1 运行公用与驱动程序光盘 7-19 7.5.2 驱动程序主菜单 7-19 7.5.3 管理软件菜单 7-20 7.5.4 制作驱动程序软盘菜单 7-20 7.5.5 联络信息 7-20

使用注意事项

操作服务器之前请务必详阅以下注意事项，避免因人为的疏失造成系统损伤甚至人体本身的安全。

请勿使用非本产品配备的电源线，由于电路设计之不同，将有可能造成内部零件的损坏。

• 使用前，请检查每一条连接线是否都已经依照用户手册指示连接妥当，以及电源线是否有任何破损，或是连接不正确的情形发生。如有任何破损情形，请尽快与您的授权经销商联络，更换良好的线路。
• 服务器安放的位置请远离灰尘过多，温度过高，太阳直射的地方。
• 保持机器在干燥的环境下使用，雨水、湿气、液体等含有矿物质将会腐蚀电子线路。
• 使用服务器时，务必保持周遭散热空间，以利散热。
• 使用前，请检查各项外围设备是否都已经连接妥当再启动。
• 避免边吃东西边使用服务器，以免污染机件造成故障。
• 请避免让纸张碎片、螺丝及线头等小东西靠近服务器之连接器、插槽、孔位等处，避免短路及接触不良等情况发生。
• 请勿将任何物品塞入服务器机件内，以避免引起机件短路或电路损毁。
• 服务器启动一段时间之后，散热片及部份IC表面可能会发热、发烫，请勿用手触摸，并请检查系统是否散热不良。
• 在安装或是移除外围设备时请先关闭电源。
• 在更换热插拔式连接器的零件（如：Power Supply unit、HDD、DC Fan等）之前，需先将产品的电源移除。
• 电源（PSU）若坏掉，切勿自行修理，请交由授权经销商处理。
• 请不要试图拆启动器内部，非专业人员自行拆启动器将会造成机器故障问题。
• 服务器的机箱、铁片大部分都经过防割伤处理，但是您仍必须注意避免被某些细部铁片尖端及边缘割伤，拆装机箱时最好能够戴上手套。
• 当你有一阵子不使用服务器时，休假或是台风天，请关闭电源之后将电源线拔掉。
• 本产品推荐之环境操作温度为 35°C 。
• 主板上之 RTC 电池如果更换不正确会有爆炸的危险，请依照制造商说明书处理用过的电池。

用电安全

电磁安全

• 拆装任何元件或是搬移服务器之前，请先确定与其连接的所有电源都已经拔掉。
• 拆装任何元件上连接的信号线之前，请先拔掉连接的电源线，或是先安装信号线之后再安装电源线。
• 使用一只手拆装信号线，以避免接触到两个不同电位表面造成不当的电流突波冲击生成。
• 服务器电源线请勿与其他事物机器共用同一个插座，尽量不要使用延长线，最好能够连接一台不断电系统 UPS。

静电元件

处理器、内存、主板、扩展卡、磁盘、硬盘等设备，是由许多精密的集成电路与其它元件所构成，这些集成电路很容易因为遭受静电的影响而损坏。因此，在拆装任何元件之前，请先做好以下的准备：

• 如果您有静电环等防静电设备，请先戴上。
• 假如您所处的环境并没有防静电地板，开始拆装服务器之前，请您先将身体可能带的静电消除。
• 在尚未准备安装前，请勿将元件由防静电袋中取出。
• 将元件由防静电袋中取出时，请先将它与服务器金属平面部份碰触，释放静电。
• 拿持元件时尽可能不触碰电路板，及有金属接线的部份。
• 请勿用手指接触服务器之连接器、IC 脚位、附加卡之金手指等地方。
• 欲暂时置放元件时请放置在防静电垫或是防静电袋上，再次拿起时请将它与服务器金属平面部份碰触。

本系统是以具备接地线之三孔电源线插座而设计，请务必将电源线连接到墙上的三孔电源插座上，以避免突冲电流造成服务器损害情形发生。

警告用户

此为乙类信息技术设备，于居住环境中使用时，可能会造成射频扰动，在此种情况下，用户会被要求采取某些适当的对策。

REACH Information

注意：谨遵守 REACH（化学品注册、评估、许可和限制）管理规范，我们会将产品中的化学物质公告在华硕 REACH 网站，详细请参考 http://green.asus.com/english/REACH。

关于本用户手册

本用户手册主要是针对有经验且具有个人电脑硬件组装知识的用户所撰写的。本手册可以帮助您创建起最新、功能强大的 TS500-E6/PS4 华硕服务器。手册内容介绍本产品各部份元件的拆装、设置，因此，部份元件可能是选购配备，并未包含在您的产品当中，假如您有需要选购该配备，请向本公司授权经销商咨询。

请勿将本主板当作一般垃圾丢弃。本产品零组件设计为可回收利用。这个打叉的垃圾桶标志表示本产品（电器与电子设备）不应视为一般垃圾丢弃，请依照您所在地区有关废弃电子产品的处理方式处理。

请勿将内含汞的电池当作一般垃圾丢弃。这个打叉的垃圾桶标志表示电池不应视为一般垃圾丢弃。

章节说明

本用户手册的内容结构如下：

简介：关于本用户手册

本章引导您如何阅读本手册，并针对各章节的内容做一概括的介绍。

第一章：系统导览

本章以清楚的图标带您认识华硕 TS500-E6/PS4 服务器的功能及特色，包括系统的前、后面板以及内部功能的介绍。

第二章：硬件安装

本章以逐步说明的方式，教您如何将系统所需的零组件正确地安装至华硕TS500-E6/PS4服务器里头。

第三章：高级安装

本章提供您本服务器的机架安装及使用方法。

第四章：主板信息

本章提供有关本服务器内置主板的相关信息，包括主板的结构图、跳线设置以及连接端口位置等。

第五章：BIOS 程序设置

本章提供本服务器BIOS的升级与管理及BIOS设置的相关信息。

第六章：磁盘阵列设置

在本章节中，我们将介绍有关磁盘阵列的设置与说明。

第七章：安装驱动程序

本章节将提供相关驱动程序的安装与说明。

提示符号

以下为本手册所使用到的各式符号说明：

警告：提醒您在进行某一项工作时要注意您自身的安全。

小心：提醒您在进行某一项工作时要注意勿伤害到主板元件。不当的动作可能会对产品造成损害。

注意：重点提示，重要的注意事项。您必须遵照用户手册所描述之方式完成一项或多项软硬件的安装或设置。

说明：小秘诀，名词解释，或是进一步的信息说明。提供有助于完成某项工作的诀窍和其他额外的信息。

哪里可以找到更多的产品信息

您可以经由下面所提供的两个渠道，来获得您所使用的华硕产品信息以及软硬件的升级信息等。

1. 华硕网站

您可以到 http://www.asus.com.cn 华硕电脑互联网站，来取得所有关于华硕软硬件产品的各项信息。

2. 其他文件

在您的产品包装盒中除了本手册所列举的标准配件之外，也有可能会夹带有其他的文件，譬如经销商所附的产品保修单据等。

电子信息产品污染控制标示：图中之数字为产品之环保使用期限。只指电子信息产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。

有毒有害物质或元素的名称及含量说明标示：

部件名称	有害物质或元素
	铅(Pb)汞(Hg)镉(Cd)六价铬			(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及其电子组件	x○○○○○
外部信号连接口及线材	x○○○○○
外壳x○○○○○
软驱x○○○○○
电池x○○○○○
光驱x○○○○○
散热设备x○○○○○
电源适配器x○○○○○
硬盘x○○○○○
中央处理器与内存	x○○○○○

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟命令2002/95/EC 的规范。

备注：

1. 此产品所标示之环保使用期限，系指在一般正常使用状况下。
2. 此部件名称涵盖所有服务器相关产品，依产品不同实际涵盖项目会有所减少。

第一章

系统导览

1

本章将介绍本服务器的各项组成元件，其中包括系统的前、后面板以及内部功能的总体介绍。

1.1 产品包装内容

以下为本服务器包装内的组件。

标准元件

机种型号 TS500-E6/PS4

机箱 华硕 T50A 5U 直立/机架式机箱

主板 华硕 Z8NA-D6 服务器主板

硬件组件 1×470W 单一电源(PSU)4×可抽换之3.5英寸硬盘抽取架(依您所在的地区而有所不同)1×连接4条SATA排线之SAS/SATA2背板1×前侧I/O面板2×系统风扇(前端:1个80mm×38mm;后端:1个120mm×38mm)

配件 1×TS500-E6 用户手册1×华硕 ASWM 2.0*用户手册1×TS500-E6 驱动与应用程序光盘(包含ASWM*)螺丝一包1×AC电源线

选购配件 CPU 散热器DVD-ROM 光驱 / DVD-RW 刻录机华硕 TS500-E6 机架安装套件防毒软件光盘

* ASWM 为 ASUS System Web-based Management 工具程序。

若以上列出的任何一项配件有损坏或是短缺的情形，请尽快与您的经销商联络。

1.2 序列号贴纸

在您打电话寻求华硕客服中心的协助之前，请先注意产品上的 12 码序列号编号，如 xxxxxxxxxxxxx。请参考以下的图标范例所示。

当核对正确的序列号编号之后，华硕客服中心的人员就能提供快速的查看并针对您的问题提供满意的协助。

华硕 TS500-E6/PS4 是一款精心打造的 5U 服务器，内装 Z8NA-D6 服务器主板，支持 Intel ^® LGA1366 结构之 Xeon ^® 5500 系列中央处理器，并包含最新内置于主板上的芯片组所提供的相关技术。

机种型号 TS500-E6/PS4
中央处理器/系统总线 2 x Socket LGA1366
		- 四核心 Intel® Xeon® X5500 Series (95W)- 四核心 Intel® Xeon® E5500 Series (80W)- 四核心 Intel® Xeon® L5500 Series (60W / 38W)
		QPI 4.8 / 5.86 / 6.4 GT/s
芯片组 Intel		® 5500 I/O HubIntel® ICH10R I/O 控制器
华硕独家功能 Smart Fan 有
	ASWM 2.0 有
内存 总插槽数	6(每个 CPU 3 通道、每个 CPU 3 DIMMs)
	扩展容量 最高可扩展达 48GB (RDIMM)最高可扩展达 24GB (UDIMM)
	内存类型 支持 DDR3 1333 / 1066 / 800 MHz Reg 内存/ Unbuffered ECC 内存
	单条内存大小 1GB、2GB、4GB 与 8GB (RDIMM)1GB、2GB 与 4GB (UDIMM)
扩展插槽 总 PCI/PCI-X/PCI-E 插槽数		4
		支持插槽类型 1 x PCI-E 2.0 x16 插槽 (x16 link)2 x PCI-E x8 插槽 (x4 link)1 x PCI 32bit / 33MHz 插槽
		其他扩展插槽 1 x PIKE 插槽,提供扩展存储容量
		其他扩展插槽 2 x MIO 插槽,提供音频使用
存储设备 SATA 控制器 Intel ICH10R 南桥芯片:6 x SATA2 300MB/s 连接端口Intel Matrix Storage (Windows 环境)- 支持软件 RAID 0、1、5 与 10LSI MegaRAID (Linux/Windows 环境)- 支持软件 RAID 0、1 与 10
			SAS 控制器选购:华硕 PIKE 1064E 4 端口 SAS RAID 控制卡- 支持 RAID 0,1 与 1E华硕 PIKE 1078 8 端口 SAS RAID 控制卡- 支持 RAID 0,1,5,10 与 6华硕 PIKE 6480 SAS RAID 控制卡- 支持 RAID 0,1,5 与 10
硬盘插槽 I = 内置A 或 S 为可热插拔		4 x 热插拔 3.5 英寸 SAS/SATA 硬盘插槽
网络功能 网络	2 × Intel	® 82574L 网络
显示功能 显示芯片 Aspeed AST2050 8MB
辅助存储设备:软驱 / CD/DVD 光驱 3 × 5.25 英寸扩展槽可选择:不安装 / 安装 DVD 光驱或刻录机
后面板 1 × 外接式串口		2 × RJ-45 端口4 × USB 2.0 端口(前 2 端口,后 2 端口)1 × VGA 显示连接端口1 × PS/2 键盘接口1 × PS/2 鼠标接口
支持操作系统		Windows® Server 2008 Enterprise 32/64-bit Windows® Server 2003 R2 Enterprise 32/64-bit RedHat® Enterprise Linux AS5.0 32/64-bit SuSE® Linux Enterprise Server 10 32/64-bit(支持版本若有变动,恕不另行通知)
防毒软件 防毒软件光盘版(选购)
管理解决方案	外部远端遥控硬件 选购 ASMB4-iKVM,支持 KVM-over-IP 的方式
	软件 华硕 ASWM2.0	®
外观尺寸 445mm × 217.5mm × 545mm
重量(不包含处理器、内存与硬盘) 17 公斤
电源(PSU) 470W (80+) 单一式电源(PSU)
环境条件 操作温度:10°C ~ 35°C / 无运行下

(下一页继续)

(★列表规格若有更改，恕不另行通知。)

1.4 前面板

本服务器的前面板提供您方便地使用硬盘、软驱、光驱等设备。此外，还包括2个USB端口、电源按钮、重启动按钮以及LED指示灯号，方便您随时了解系统的状况。未来若需增加5.25英寸的设备如刻录机等，本服务器也提供了二个预留的5.25英寸（除了内置一组光驱以外）设备插槽供您使用。前面板还提供了一个安全门锁设计，以防止他人不当使用或恶意入侵系统。

* 音频输出/入插孔只当安装了 MIO 声卡后才有作用。

关于前面板 LED 指示灯，请参考 1.7.1 前面板指示灯的说明。

1.5 后面板

本服务器的后面板包含了所有连接设备的接口、系统后置风扇、机箱锁孔以及外接扩展插槽等。下图即为服务器后面板图标。

1.6 内部组件

本服务器内部的标准组件包括主板、电源（PSU）、光驱、可热插拔式硬盘插槽、系统后置风扇以及设备所需的排线等。下图即为本服务器的标准内部组件：

1. 电源（PSU）模块
2. 120mm x 38mm 系统后置风扇
3. 华硕 Z8NA-D6 服务器主板
4. 机箱开启警示
5. 扩展卡插槽挡板
6. 光驱（选购） 7.2 个 5.25 英寸设备扩展槽
7. 4 个一组的硬盘扩展模块
8. SATA/SAS 背板 10.80mm x 38mm 系统风扇（隐藏）

当您要移除或安装系统内的组件之前，请先关闭系统电源并将电源（PSU）移开。

本服务器不包含软驱设备，若您需要使用软驱安装驱动程序等软件，请于通过本服务器上提供的 USB 端口连接 USB 外接软驱使用。

*警告

不当移动内部组件可能会发生危险

请将手或身体其他部位与内部组件保持距离

1.7 LED 显示灯号说明

服务器的前面板上包含了许多 LED 状态显示灯号及按钮，有关各个灯号所代表的意义，请参考以下的说明。

1.7.1 前面板指示灯

LED 灯号 图标 显示 说明
电源指示灯		亮灯闪烁	系统电源开启系统进入 Suspend 模式
硬盘存取指示灯		熄灭闪烁	无动作读/写数据至硬盘内
信息指示灯		熄灭亮灯	当温度感应器检测到温度过高会亮灯警示,请使用 ASWM 确认相关异常的状况。
硬盘状态指示灯		亮绿灯亮红灯红绿闪烁	连接至背板的硬盘与硬盘电源正常硬盘故障硬盘正在通过 RAID 控制卡做数据重建
网络指示灯		熄灭闪烁亮灯	无连接网络正在存取数据已连接网络

即使您将前方盖板关闭，面板上的服务器电源、硬盘的状态灯号与信息指示灯，仍可以清楚看见。

1.7.2 网络端口指示灯

ACT/LINK LED 显示 SPEED LED
灯号 说明 灯号 说明
熄灭 未连接 熄灭 10Mbps
绿灯 已连接 橘灯 100Mbps
闪烁 正在存取数据 绿灯 1Gbps

第二章

硬件安装

2

这个章节要告诉您如何安装及移除本服务器各个部分的组件，以及在安装过程中必需注意的事项。

2.1 安装及移除机箱

2.1.1 移除机箱侧板

• 在移除侧边盖板之前，请先移除连接在机箱上的电源线。
• 请小心移除机箱侧边的盖板，当您进行移除机箱内的零组件，如处理器风扇、后侧机箱风扇或其他锐利的边缘部份时，请小心移除以免伤到手指。
• 欲移除机箱侧板，请将位于机箱后面板侧边上下的两颗螺丝松开，以准备卸除机箱侧板。

1. 接着，将一手压入机箱侧板上方的蓝色闩把（如圈选处）以释放，另一手握住侧板后端的凹槽。
2. 然后向机箱后方扳动拉开，即可取下侧板，并请将侧板放置于一旁。

1. 将机箱侧板对准机箱上面的沟槽。
2. 然后再对准上方的位置。

1. 顺势将机箱侧板往机箱前端方向推，并压下蓝色闩把，使其完全固定于机箱上。

1. 然后将后面板侧边上下的螺丝锁上，完成机箱侧板的固定。

本系统具备两个 LGA1366 处理器插槽，是专为 LGA1366 Socket 的 Intel® Xeon® 5500 系列的处理器所设计。

• 在您购买主板后，请确认两个 LGA 插座上皆附有一个即插即用的保护盖，并且插座接点没有弯曲变形。若是保护盖已经毁损或是没有保护盖，或者是插座接点已经弯曲，请立即与您的经销商联络。
• 在安装完主板之后，请将即插即用的保护盖保留下来。只有在处理器插槽上附有即插即用保护盖的主板符合 Return Merchandise Authorization（RMA）的要求。华硕电脑才能为您处理产品的维修与保修。
• 本保修不包括处理器插座遗失、错误的安装或不正确的移除即插即用保护盖所造成的毁损。

2.2.1 安装中央处理器

请依照以下步骤安装处理器：

1. 找到位于主板上的处理器插槽。

在安装处理器之前，请先将主板上的处理器插槽面向您，并且确认插槽的固定扳手位在您的右手边。

1. 以手指压下固定扳手（A）并将其稍向左侧推（B），让扳手脱离固定扣并松开 CPU 辅助安装盒。

CPU 安装盒上的保护盖是用以保护插槽上的接脚之用，因此只有在 CPU 安装妥当之后，才可将其移除。

1. 请顺着右图箭头所标示的方向，将固定扳手松开约 135 度角。
2. 请用手指将 CPU 安装盒的上盖掀起约 100 度角。
3. 然后，将保护盖自 CPU 插座上面移除。

1. 请确认 CPU 的金色三角形标示是位在左下角的位置，接着把 CPU 顺着这个方向安装到主板的插槽上，并请确认 CPU 的左上方的缺口与插槽上对应的校准点是相吻合的。

CPU 只能以单一方向正确地安装到主板上的插槽。切记请勿用力地将 CPU 以错误的方向安装到插槽上，这么做将可能导致 CPU 与插槽上的接脚损坏。

1. 请均匀涂上少许的散热膏于散热片上的金属铜片，或是处理器上方的金属保护外壳。

有些散热器上的散热片已有涂布散热膏，若使用的为该类散热器，请略过本步骤。

警告：若有误食散热膏或不慎将散热膏触及眼睛时，请立即就医！

为了防止散热膏造成污染，请勿使用手指头将上面的散热膏涂抹扩大。

1. 将上盖重新盖上（A），接着将固定扳手朝原方向推回并扣于固定扣上（B）。

2.2.2 安装 CPU 散热片与风扇

请依照以下步骤，来安装 CPU 散热器：

1. 首先，将 CPU 散热器置于 CPU 上方，并且注意散热器上的风扇是朝向机箱后面板的方向。然后将散热器上的 4 根螺丝对准主板 CPU 插座上相对应的安装孔。

1. 接着使用十字螺丝起子，将 4 颗螺丝先大致锁上，然后等确认四颗螺丝都已锁上安装孔定位后，再将这四颗螺丝旋紧以做好固定。

1. 完成后，请将风扇电源线连接至主板上的 CPU 风扇电源插座。

若您未连接 CPU 散热器的电源插槽，可能会导致启动时 CPU 温度过热并出现「Hardware monitoring errors」的警告信息。

1. 若有安装第二颗处理器，请依照以上的步骤，继续安装第二颗处理器散热片与风扇。

2.3 系统内存

2.3.1 概述

本主板配置有 6 个 DDR3 DIMM（Double Data Rate 3，双倍数据传输率）内存条插槽。

下图为 DDR3 DIMM 内存条插槽在主板上之位置。

2.3.2 内存设置

您可以任意选择使用 1GB、2GB、4GB 或 8GB registered ECC，或是 1GB、2GB 或 4GB unbuffered ECC 之 DDR3 内存条。

• 在本主板请使用相同 CL（CAS-Latency 行地址控制器延迟时间）值内存条。推荐您使用同一厂商所生产的相同容量型号之内存。请参考内存合格供应商列表。
• 您可以在 Channel A、Channel B 与 Channel C 安装不同容量的内存条，在双通道或三通道设置中，系统会检测较低容量通道的内存容量。任何在较高容量通道的其他内存容量，会被检测为单通道模式运行。
• 当您安装四条 1GB 的内存条，系统将会检测到少于 3GB 的总内存，这是因为地址空间配置给其他功能。这项限制会发生在 Windows 32-bit 版本操作系统，这是由于 32-bit 操作系统最大支持 4GB 的实体地址。为了有效利用您所安装的内存，推荐您可以依照以下的方式搭配：
• 若您使用 32-bit 版本的 Windows 操作系统，推荐您最大安装至 3GB 的系统内存。
• 若您使用 64-bit 版本的 Windows 操作系统，推荐您安装 4GB 或更多的系统内存。 若要了解更多信息，请上网至 Microsoft 支持中心查询：http://support.microsoft.com/kb/929605/en-us
• 本主板不支持 256Mb（32Mb）芯片（或少于）的内存（内存芯片是以 Megabit（Mb）计算，8 Megabit/Mb=1 Megabit/MB）。

推荐的内存配置方式

CPU 1 设置
	DIMM_A1 DIMM_B1	DIMM_C1
1 DIMMs	●	-- --
2 DIMMs	●	●	--
3 DIMMs	●	●	●
CPU 2 设置
	DIMM_D1 DIMM_E1	DIMM_F1
1 DIMMs	●	-- --
2 DIMMs	●	●	--
3 DIMMs	●	●	●

2.3.3 安装内存条

安装/移除内存条或其他的系统元件之前，请先暂时拔出电脑的电源线。以避免一些会对主板或元件造成严重损坏的情况发生。

请依照下面步骤安装内存条：

1. 先将内存条插槽两端的白色固定卡扣扳开。
2. 将内存条的金手指对齐内存条插槽的沟槽，并且在方向上要注意金手指的缺口要对准插槽的凸起点。

由于 DDR3 DIMM 内存条金手指部份均有缺口设计，因此只能以一个固定方向安装到内存条插槽中。安装时只需对准金手指与插槽中的沟槽，再轻轻安装内存条即可。请勿强制插入以免损及内存条。

1. 最后缓缓将内存条插入插槽中，若无错误，插槽两端的白色卡扣会因内存条安装而自动扣到内存条两侧的凹孔中。

1. 同时压下内存条插槽两端白色的固定卡扣以松开内存条。

在压下固定卡扣取出内存条的同时，您可用手指头轻轻地扶住内存条，以免弹出而损及内存条。

在您开始安装 5.25 英寸设备前，您必须先移除前面板（包含了前面板及保护盖）。

2.4.1 移除前面板组件

请依照以下说明，来移除前面板组件：

1. 若前面板有上锁，请先将安全锁打开。然后，如右图所示扳启动箱前面板上的固定扣，以松开前面板组件。
2. 然后将机箱前面板朝箭头方向拉，以松开前面板组件。

1. 首先将前面板右侧的三个挂钩插入机箱上对应的孔位当中。
2. 接着将前面板向左阖上，直到前面板上左侧的二个固定扣扣入机箱左侧的定位，完成前面板的固定。

2.5 5.25 英寸或 3.5 英寸设备

在您准备安装或移除任何系统组件前，请先确认 AC 电源线已经拔除，如果您没有拔除电源便贸然进行这些动作，可能会导致系统与相关零组件的损毁。

本系统具备三个 5.25 英寸设备插槽，位于前面板上方。出货时的标准配备已包含一台光驱，装在如右图标示 1 的位置。而 2 及 3 则为预留的插槽，可以装入 5.25 英寸设备或 5.25 英寸转 3.5 英寸的转接盒，以安装如 3.5 英寸 ZIP 或软驱来使用。

在安装 5.25 英寸设备前，请先依照前面介绍的步骤，移除前面板。

2.5.1 安装 5.25 英寸设备

1. 将螺丝与机箱前方的插槽挡板卸除，这样才能装入 5.25 英寸设备。
2. 小心地将欲安装的 5.25 英寸设备插入插槽中，注意光驱螺丝安装孔位对准机箱上的螺丝锁孔。然后将塑料固定扣，朝箭头方向扣上，以固定设备。
3. 连接 SATA 排线至设备后方的 SATA 插座。
4. 连接 4-pin 电源线至设备后方的电源接口。

本系统可以扩展两个选购的硬盘抽取架模块，每组提供 4 个 SAS/SATA 硬盘安装，并且支持热插拔，让您可以很轻松地从前面板处更换硬盘设备。

这些热插拔的硬盘抽取架模块，皆有搭配一个 SATA/SAS 背板。在使用时，请先确定您所购买的硬盘是符合此硬盘抽取架模块的类型。

2.6.1 安装硬盘抽取架模块

1. 首先将硬盘抽取架模块取出，找到机箱上闲置的模块安装槽，并将此抽取架模块装入。
2. 将侧边的硬盘抽取架模块固定握把朝逆时针方向旋平。
3. 顺着箭头的方向，将此模块插入安装槽中。
4. 当抽取架模块安装时，此握把会自动以顺时针方向朝下旋转。

1. 此时顺势将握把朝右图的箭头方向推至定位。
2. 连接 SATA/SAS 背板上与此抽取架模块相对应的排线（请参考后面 2.8.2 节的说明）。

1. 首先将连接在 SATA/SAS 背板与硬盘抽取架模块上的排线移除。
2. 将侧边硬盘抽取架模块固定握把朝逆时针方向旋平，此时抽取架模块会慢慢滑出机箱外。

1. 接着朝右图箭头方向所示，将硬盘抽取架模块抽离机箱，完成移除。

2.6.3 安装热插拔 SATA/SAS 硬盘设备

1. 请先将握把上的固定扣朝右方拨开，以便将模块式硬盘扩展槽的握把松开。

1. 将握把朝左扳开时，硬盘槽便会向外滑出，请顺势将硬盘扩展槽往主机的前方抽离机箱。

1. 注意此硬盘扩展槽的设计，两个侧边各设计有三个硬盘螺丝安装孔，提供不同类型的硬盘专用螺丝安装使用。请每边使用 2 颗螺丝进行安装即可。

1. 安装 SATA/SAS 硬盘后，锁上螺丝固定。

1. 当硬盘安装完毕后，请以手紧握住硬盘槽握把安装系统的插槽中，将其轻推至机箱底部。

置入硬盘扩展槽后，硬盘槽上的 SATAII/SAS 接口会完全与 SATAII/SAS 背板上的接孔契合。

1. 最后请将握把轻轻地推回原位并轻扣固定，使硬盘槽能够紧密地固定在机箱中。如果硬盘槽被正确地安装，您将会看到硬盘槽外缘与硬盘抽取架模块呈现切齐的状况。
2. 若要安装其他的硬盘槽，请参考前面的步骤 1\~6 进行。

1. 若您已经安装硬盘抽取架模块，请依照前面介绍的步骤操作移除。
2. 然后将连接在 SATA/SAS 背板上的所有接线都拔除。
3. 接着，将固定在背板上的四颗螺丝松脱。

1. 握住此背板，如箭头所示朝左方翻动以脱离固定。
2. 然后，将整张背板从机箱中取出。

本系统设计了便利的扩展卡快速卡扣，让您可以更轻松且快速地来安装/移除扩展卡。

当您安装或移除任何扩展卡前，请确认先将电脑的电源拔除。如此，方可免除任何因电器残留于电脑中，而发生相关硬件损毁的意外状况。

2.7.1 安装一张扩展卡

1. 在您安装扩展卡之前，请先阅读该扩展卡相关的用户手册与注意事项，并先调整好该扩展卡上面需要调整的设置。
2. 然后，打开机箱侧面板，并将主机平躺于一个稳定的桌面上。
3. 找到欲安装扩展卡的插槽后，下压扩展卡固定扣握把（a），并提起扩展卡固定扣（b）以完成松脱，如右图所示。

扩展卡固定扣握把

扩展卡固定扣

1. 取出放置在该插槽上的金属挡板。

1. 然后插入扩展卡，并确定金手指的部份，已经完全没入主板上的插槽内。

1. 将扩展卡固定扣把扣回定位，这时会听到“喀”一声声响，表示以将扩展卡完成固定。

当于 PCI-E x16 插槽安装显卡后，在此插槽右边的另一个PCI-E插槽则不会有作用。

2.7.2 安装华硕 PIKE RAID 控制卡

请依照以下步骤，将华硕 RAID 控制卡安装至主板上：

1. 找到位于主板上的 PIKE RAID 控制卡专用插槽。

1. 将控制卡上的金手指，以相对的方向对准此插槽。

1. 然后将控制卡压入插槽中，使金手指完全没入插槽中。

1. 连接 SAS 排线至主板上的 SAS 插座。若安装 PIKE 1064E 控制卡，请将排线依序连接至 SAS 1-4 插座（红色）。若是 PIKE 1078 控制卡，请将排线依序连接至 SAS 1-8 插座（蓝色）。

安装 iButton（仅用于 PIKE 1078 控制卡）

请依照以下步骤，将选购的 iButton 安装至主板：

1. 首先找到位于主板上的 iButton 插槽。

1. 然后将 iButton 插入此槽中，完成安装。

在使用 PIKE 1078 功能之前，您必须先安装 iButton。

2.7.3 安装 ASMB4 管理卡

请依照以下步骤，将选购的 ASMB4 管理卡安装到主板上：

1. 首先找到主板上的 BMC_FW 插槽位置。

1. 然后将 ASMB4 管理卡向下插入，完成安装。

安装好扩展卡之后，接着须通过软件设置来调整扩展卡的相关设置。

1. 启动电脑，然后更改必要的 BIOS 程序设置。若需要的话，您也可以参阅第五章 BIOS 程序设置以获得更多信息。
2. 为加入的扩展卡指派一组尚未被系统使用到的 IRQ。请参阅下页表中所列出的中断请求（IRQ）使用一览表。
3. 为新的扩展卡安装软件驱动程序。

标准中断指派分配

IRQ 优先权 指定功能
0 1 系统计时器
1 2 键盘控制器
2 - 可设置之岔断控制卡
3* 11 串口 (COM 2)
4* 12 串口 (COM 1)
5* 13 --
6 14 标准软驱控制卡
7* 15 --
8 3 系统 CMOS/实时时钟
9* 4 ACPI 省电模式运行
10* 5 预留给 PCI 设备使用
11* 6 预留给 PCI 设备使用
12* 7 PS/2 兼容鼠标连接端口
13 8 数值数据处理器
14* 9 第一组 IDE 通道
15* 10 第二组 IDE 通道

*：这些通常是留给 PCI 扩展卡使用。

2.8 连接排线

• 在本系统出厂时，产品所内附的排线皆已经做好连接。您不需要再连接或移除这些排线，除非您要再进行拆除或安装相关的零组件。 请参考第四章 主板信息以了解更多关于排线与接口的信息。

2.8.1 主板连接插座

预先连接的系统排线

1. 24-pin ATX 电源接口 (电源 (PSU) 至主板)
2. 8-pin 12V 电源接口 (电源 (PSU) 至主板)
3. 电源（PSU）SMBus 接口（电源（PSU）至主板）
4. 系统风扇连接插座（系统风扇至主板）
5. USB 连接插座（主板至前置 I/O 面板）
6. SATA 连接插座（系统默认；主板至 SATA/SAS 背板）
7. 机箱开启警示连接插座（后置机箱开启警示开关至主板）
8. 系统面板连接插座（主板至前置 I/O 面板）
9. SAS 连接插座（仅限华硕 PIKE 使用；主板至 SATA/SAS 背板）
10. 串行通用输入/输出连接插座

（SATA：主板 SGPIO1 至 SATA/SAS 背板 J2 插座

SAS：主板 SGPIO2 至 SATA/SAS 背板 J7 插座

SAS：主板 SGPIO3 至 SATA/SAS 背板 J6 插座）

2.8.2 SATA/SAS 背板的连接

本服务器内置一组 SATA/SAS 双用背板，上面拥有四组 22-pin 的 SATA/SAS 接口，可用来支持 SATA/SAS 接口的硬盘。本 SATA/SAS 背板并支持热插拔功能，让您可以更轻易地安装或移除 SATA/SAS 接口硬盘。连接背板上的灯号接口与机箱前面板的灯号线，便可显示相关的硬盘状态。可参考 1.7 LED 灯号说明。

SATA/SAS 背板正面

当安装此背板于机箱内时，此面则为朝向前面板的部份，在此面上包含支持可热插拔的四组 SATA/SAS 插座。

每个 SATA/SAS 插座上面皆有（HDD1, HDD2, HDD3, HDD4），让您很容易决定如何对应，并进行连接硬盘排线至背

板上。请参考下表所列的对应表，可以让您更清楚了解。

硬盘设备 前面板连接编号 后面板连接编号
硬盘槽 1 HDD1 CON1
硬盘槽 2 HDD2 CON2
硬盘槽 3 HDD3 CON3
硬盘槽 4 HDD4 CON4

SATA/SAS 背板背面

当安装此背板于机箱内时，此面则为朝向后面板的部份，在此面上包含电源连接插座，提供 SATA/SAS 插座与主板或 SAS 控制卡的连接插座。

插座 说明
SGPIO1	连接至主板上的 SATA SGPIO1 插座
SGPIO2	连接至主板上的 SAS SGPIO2 插座
BPSMB1	连接至主板上的前面板 SMB(BPSMB)插座
U1	连接至电源(PSU)所提供的 4-pin 电源插头
CON1/CON2/CON3/CON4	连接至主板上的 SATA/SAS 插座

当安装 PIKE RAID 卡后，请将 SGPIO_SEL1 跳线帽调整至 [2-3] 短路。

2.9 移除系统组件

当您在安装移除系统设备或是替换损坏的零组件时，或许需要移除先前所安装的系统组件。而本章节的内容就是要告诉大家如何移除与重新安装下列各项系统组件。

1. 系统风扇
2. 机箱底座垫片

2.9.1 系统风扇

移除前置系统风扇

请依照以下步骤移除前置系统风扇：

1. 移除固定在机箱后方的两颗右侧盖板固定螺丝。

1. 找到装在靠近于 5.25 英寸设备扩展槽附近的前置系统风扇。
2. 使用手指压住风扇侧边上下的扣把（a），然后将风扇朝外抽离机箱（b），如右图所示。
3. 若要装回风扇，请依上面的步骤，参考上移除的方式，再将系统风扇装回机箱内。

移除后置系统风扇

请依照以下步骤，移除后置系统风扇：

1. 首先，移除主板上 REAR_FAN1 插座上的风扇电源线。

1. 接着，如右图所示，用双手手指将固定风扇两端的塑料固定勾朝外扳开，使风扇脱离沟槽。

为确保服务器放置稳定，服务器在出厂时已在机箱底部安装四个底座垫片。当您要将服务器安装到机架中时（请参考第三章：高级安装中的相关介绍，并参阅机架滑轨套件的用户手册），需先移除底座垫片：

请依照以下步骤移除机箱底座垫片：

1. 首先，将机箱侧躺于平坦的桌面上。
2. 接着，使用十字螺丝起子，如右图所示，将底座垫片上的螺丝以逆时针方向旋转，以便拆除垫片。
3. 请以相同步骤，拆除剩余的底座垫片。

本章节将介绍本服务器机架套件的安装方式，以满足您的设置需求。

3.1 准备机架用组件

- 本章节所介绍的系统组件不包含在标准产品包装中，需另行购买。

- 建议您将主机安装至机架前，先确认上方至少有 1U 的空间，以保持最佳散热效果。

移除机箱底座垫片

请参考 2.9.2 机箱底座垫片的说明，移除机箱底部的垫片。

移除上方盖板

请将机箱顶部的盖板移除，松开螺丝后，将盖板如右图所示的方向滑动推离机箱。

1. 将内滑轨顺着机箱顶部安装滑轨的位置滑入。
2. 当移动至机箱上的螺丝安装孔位后，锁上二颗螺丝固定。

1. 然后在另一侧（位于直立式机箱的底部），也装上另一条内滑轨。

1. 在机架上选择一个欲安装的 1U 空间，如右图所示。

1. 锁上二颗螺丝于欲装上机架的外滑轨上。

1. 将组装好的滑轨前端对准刚刚已放上螺帽的安装位置，锁上 2 颗螺丝固定；而在机架后方的安装也一样锁上 2 颗螺丝，将滑轨固定。

1. 然后继续在与此滑轨平行的另一侧，装上另一边的滑轨。
2. 请重复步骤 2～4 进行安装另一侧的滑轨。

3.4 安装服务器至机架上

请依照以下的步骤，将服务器安装至机架上：

1. 请将服务器上的内滑轨对准机架上的滑轨安装。

本章提供有关本服务器内置的华硕主板的相关信息，包括主板的结构图、跳线设置及连接端口位置等。

4.1 主板结构图

主板的各项元件

开关与跳线选择区 页

在主板上的 CMOS 内存中记载着正确的时间与系统硬件配置等数据，这些数据并不会因电脑电源的关闭而遗失数据与时间的正确性，因为这个 CMOS 的电源是由主板上的锂电池所供应。想要清除这些数据，可以依照下列步骤进行：

(1) 关闭电脑电源，拔掉电源线。 (2) 将 CLRTC 跳线帽由 [1-2]（默认值）改为 [2-3] 约 5～10 秒钟（此时即清除 CMOS 数据），然后再将跳线帽改回 [1-2]。 (3) 插上电源线，开启电脑电源。 (4) 当启动步骤正在进行时按着键盘上的 键进入 BIOS 程序画面重新设置 BIOS 数据。

除了清除 RTC RAM 的数据以外，请勿将主板上 CLRTC 的跳线帽由默认值的位置移除，因为这么做可能会导致系统启动失败。

若上述的步骤没有作用，请将主板上的电池移除，并且再次将跳线帽依照上面的步骤来清除 CMOS RTC RAM 的数据。当完成清除的动作后，请再将电池装回主板上。

2. VGA 控制器设置（3-pin VGA_SW1）

您可以通过本功能的设置来开启或关闭主板内置之 VGA 图形显示控制器功能。默认值为开启 [1-2]。

3. 中央处理器与机箱风扇控制设置 (3-pin CPUFAN_SEL1、CHAFAN_SEL1)

这些跳线可让您切换选择风扇针脚。CPUFAN-SEL1 跳线用于中央处理器风扇控制，CHAFAN_SEL1 跳线用于机箱风扇控制。若您使用的是4-pin风扇，请将此跳线设置为[1-2]短路；若您使用的是3-pin风扇，请将此跳线设置为[2-3]短路。

• 若您使用 4-pin 针脚电源线的风扇，却将本项目设置为 [2-3] 短路的状态，当您连接至风扇电源插座时，本风扇控制功能则无效用。
• 若您使用 3-pin 针脚电源线的风扇，却将本项目设置为 [1-2] 短路，变成支持 4-pin 电源线插座时，本风扇控制功能则无效用，且风扇只会采全速运转。

4. LAN 控制设置 (3-pin LAN_SW1, LAN_SW2)

这些跳线可让您开启或关闭板载 Intel® 82574L Gigabit 网络控制器。设为 [1-2] 短路则启动 Gigabit LAN 功能。

5. Intel® ICH10R SATA 连接端口 S/W RAID 设置 (3-pin RAID_SEL1)

本跳线提供您选择使用哪一个 RAID 工具程序设置磁盘数组。当您要使用 LSI Software RAID 工具程序设置磁盘数组时，请选择 [1-2] 短路（此为默认）；若您欲使用 Intel Matrix Storage 管理（IMSM）程序创建 RAID 磁盘数组，请选择 [2-3] 短路。

6. iBTN RAID 设置 (3-pin IBTN_SEL1)

本跳线可让您选择要使用的 RAID 工具程序，以让您创建磁盘数组。若您主板上安装了 PIKE RAID 卡且想要使用 LSI Logic MPT Setup 工具程序（此为默认值），请将此跳线设置为 [1-2] 短路。

• 当您安装了 PIKE RAID 卡时，才可使用 LSI Logic MPT Setup 工具程序。
• 当您将 iButton 装入 I_BTN1 插槽且安装了选购的华硕 PIKE RAID 卡时，才可使用 LSI MegaRAID RAID 5 功能。

7. DDR3 电压控制设置 (4-pin LVDDR3_SEL1; LVDDR3_SEL2)

本跳线可以让您调整内存的电压。设为 [1-2] 短路则选择由 1.5V BIOS 控制；设为 [2-3] 短路则选择强制为 1.2V 或设为 [3-4] 则选择强制为 1.35V。

8. 强制 BIOS 恢复设置 (3-pin RECOVERY1)

本项目用来快速升级或还原 BIOS 设置。请参考下一页图标中本选择帽的位置，然后依照以下步骤来升级 BIOS：

(1) 将光盘工具程序 (AFUDOS.EXE) 和主板最新的 BIOS (XXXXXX.ROM) 文件拷贝至 U 盘。 (2) 关闭系统电源，将跳线帽设为 [2-3]。 (3) 插入 U 盘, 然后开启系统电源, 系统会自动升级 BIOS。 (4) 关闭系统电源，并将跳线帽改回 [1-2]。 (5) 开启系统电源。

4.3 元件与外围设备的连接

1. Serial ATA 连接端口 (7-pin SATA1-4 [红色]) (SATA5-6 [黑色])

这些连接端口由 Intel® ICH10R 芯片组控制，可支持使用细薄的 Serial ATA 信号线，来连接 Serial ATA 硬盘，最高数据传输速度可达 3Gb/s。

若您安装了 Serial ATA 硬盘，您可以创建 RAID 0、RAID 1、RAID 10 或 RAID 5 设置。

实际的数据传输速度取决于所安装的 Serial ATA 硬盘速度。

2. 硬盘读写动作指示灯连接排针 (4-pin HDLED1)

这个排针用来与 SAS 或 SATA 扩展卡连接。连接到 SAS 或 SATA 扩展卡的任何设备的读/写动作都会让前面板 LED 指示灯亮灯显示。

本系统内的主板提供 8 个 SAS（Serial Attached SCSI）连接插座，此为新一代的存储技术，支持 Serial Attached SCSI 与 Serial ATA（SATA）硬盘设备，每个插座可以提供连接一个设备。

这些插座只当安装选购的华硕 PIKE RAID 控制卡时，才能使用。 - 当您安装支持 4 个连接端口的 PIKE RAID 控制卡时，请将 SAS 硬盘连接在主板上的 SAS 1~4 插座使用。

4. USB 2.0 (10-1 pin USB34; A-Type USB5)

这些插槽可用来连接 USB 2.0 连接端口。将 USB 扩展套件连排线连接到 USB34，然后将扩展套件安装到机箱背部的一个空置插槽位置。这些 USB 扩展套件排线插槽支持 USB 2.0 规格，传输速率高达 480 Mbps。

5. 串行连接插座 (10-1 pin COM2)

这个插座用来连接串口（COM）。将串口模块的信号线连接至这个插座，接着将该模块安装至机箱后侧面板空的插槽中。

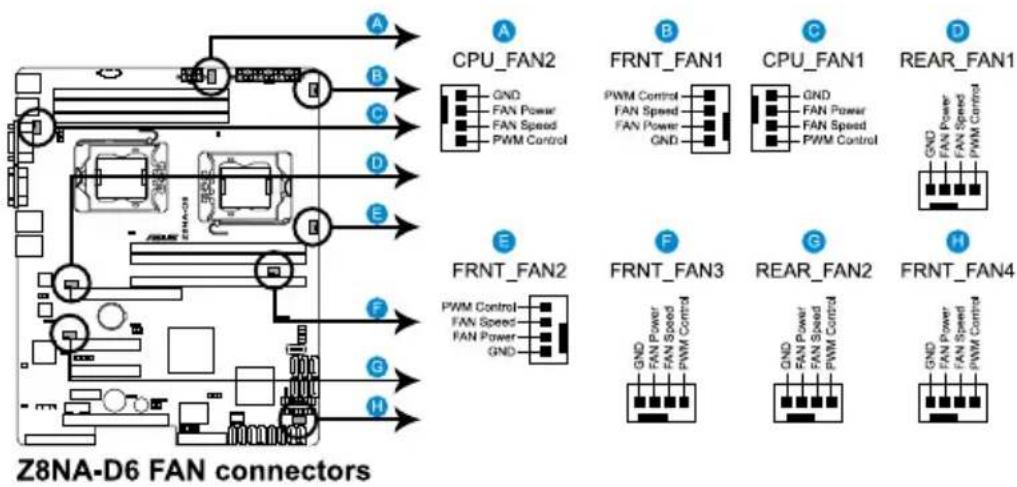

6. CPU、前端与后端风扇电源插座（4-pin CPU_FAN1-2, FRNT_FAN1-4, REAR_FAN1-2）

您可以将 350mA~740mA（最大 8.88W）或者一个合计为 3.15~6.66 安培（最大 53.28 瓦）的 +12 伏特风扇电源接口连接至此风扇电源插座。将风扇电源线连接到主板上的风扇接口，请确认黑线需接到风扇电源插座上的接地端（GND）。连接风扇电源接口时，一定要注意到极性问题。

• 千万要记得连接风扇的电源，若系统中缺乏足够的风量来散热，那么很容易因为主机内部温度逐渐升高而导致死机，甚至更严重者会烧毁主板上的电子元件。 注意：这些插座并不是跳线！不要将跳线帽套在它们的针脚上。
• 所有风扇都支持华硕智能风扇转速（Smart Fan）控制技术。

这个插座为使用在 SGPIO 外围设备，提供给 LSI MegaRAID SATA 与 Intel Matrix RAID SATA 指示灯用。

这些排针用于 SAS 芯片 SGPIO 插座，控制 LED 指示灯动作、设备信息与通用数据。

只有当选购并安装华硕 PIKE SAS RAID 控制卡后，这些插座所提供的功能才有作用。

9. BMC 插槽 (BMC_FW1)

主板上的 BMC 插槽支持 ASUS ^® Server Management Board 4 系列 (ASMB4)。

10. 电源 SMBus 连接插座 (5-pin PSUSMB1)

您可以通过本组插座连接到电源系统管理总线（SMBus，System Management Bus）接口设备来读取电源信息。设备通过 SMBus 接口与 SMBus 主机与/或其他 SMBus 设备进行通讯。

11. ATX 电源插座 (24-pin ATXPWR1, 8-pin ATX12V1)

这个插座为提供给 ATX 电源使用。由电源所提供的连接插头已经过特别设计，只能以一个特定方向插入主板上的电源插座。找到正确的插入方向后，只需稳稳地将之套进插座中即可。

请勿忘记连接 24+8-pin 电源插座，否则系统将不会启动。 - 若您想要安装其他的硬件设备，请务必使用较高功率的电源（PSU）以提供足够的设备用电需求。若电源（PSU）无法提供设备足够的用电需求，则系统将会变得不稳定或无法启动。 - 若您想要安装功率消耗较大的硬件设备，请务必使用较高功率的电源以提供足够的设备用电需求。

12. 系统控制面板连接排针（20-pin PANEL1）

这一组连接排针包括了数个连接到电脑主机前面板的功能接针。下一页将针对各项功能作逐一简短说明。

- 系统电源指示灯连接排针（3-pin PLED）

这组排针可连接到电脑主机面板上的系统电源指示灯。在您启动电脑并且使用电脑的情况下，该指示灯会持续亮着；而当指示灯闪烁亮着时，即表示电脑正处于睡眠模式中。

· 信息指示灯号接针（2-pin MLED）

这组 2-pin 的接针可连接到电脑主机前面板上的信息指示灯，为指示启动时的状态，从启动时亮起至载入操作系统时，指示灯会随即亮起。

· 机箱音箱连接排针（4-pin SPEAKER）

这组排针连接到电脑主机机箱中的音箱。当系统正常启动便可听到哔哔声，若启动时发生问题，则会以不同长短的音调来警示。

- 硬盘动作指示灯号接针（2-pin HDDLED）

这组 2-pin 的接针可连接到电脑主机面板上的 IDE 硬盘动作指示灯，一旦 IDE 硬盘有存取动作时，指示灯随即亮起。

这组排针连接到电脑主机面板上控制电脑电源的开关。您可以根据 BIOS 程序或操作系统的设置，来决定当点击开关时电脑会在正常运行和睡眠模式间切换，或者是在正常运行和软关机模式间切换。若要关机，请持续按住电源开关超过四秒的时间。

这组排针连接到主板上的 Reset 开关。可以让您在不需要关掉电脑电源即可重新启动，尤其在系统死机的时候特别有用。

13. 系统控制面板辅助连接排针（20-pin AUX_PANEL1）

本组接针支持数个服务器上的功能，下述将针对各项功能做逐一简短说明。

(1) 前面板 SMBus 连接排针（6-1 pin FPSMB）

这组连接排针可以让您连接 SMBus（系统管理总线）设备。可以提供给系统中传输率较慢的外围设备及电源管理设备之间的沟通使用。

(2) 网络状态指示灯（2-pin LAN1_LED, LAN2_LED）

这两组 2-pin 排针可通过 Gigabit 网络指示灯连接线来连接到 LAN1/LAN2 的状态指示灯。这个灯闪烁时则表示网络已正常连接动作。

(3) 机箱开启警示连接排针（3-pin CHASSIS）

这组排针提供给设计有机箱开启检测功能的电脑主机机箱之用。此外，尚须搭配一个外接式检测设备，譬如机箱开启检测感应器或者微型开关。在本功能启用时，若您有任何移动机箱元件的动作，感应器会随即检测到并且送出一信号到这组接针，最后会由系统记录下这次的机箱开启事件。默认设置为 CASEOPEN 与 GND 接脚短路，此功能关闭。

(4) Locator 指示灯号连接排针（2-pin LOCATORLED1, 2-pin LOCATORLED2）

这两组 2-pin 排针为 Locator 指示灯号，通过 Locator LED 连接线来连接。当您点击 Locator 按键且无任何 LAN 连接（比如：LAN 控制器损坏）时，这个灯则会亮起显示。

(5) Locator 按钮/开关（2-pin LOCATORBTN）

这组 2-pin 排针为连接 Locator 按钮/开关。当您点击 Locator 按键且无任何 LAN 连接（比如：LAN 控制器损坏）时，这个灯则会亮起显示。

4.4 内部指示灯

1. 电力警示灯

当主板上内置的电力指示灯亮着时，表示当前系统是处于正常运行、省电模式或者软关机的状态中，并非完全断电。这个警示灯可用来提醒您在安装或移除任何的硬件设备之前，都必须先移除电源，等待警示灯熄灭才可进行。请参考下图所示。

当 CPU 发生错误时，对应的红色 CPU 警示灯会亮起。

只有安装了华硕 ASMB4 才会有警示灯功能。

绿色警示灯闪烁时表示 ASMB4 正常工作。

只有安装了华硕 ASMB4 才会有警示灯功能。

BIOS 程序调校的优劣与否，和整个系统的运行性能有极大的关系。针对自己的配备来作最佳化 BIOS 设置，可让您的系统性统再提升。本章节将逐一说明 BIOS 程序中的每一项配置设置。

5.1 管理、升级您的 BIOS 程序

下列软件让您可以管理与升级主板上的 BIOS 设置。

1. ASUS AFUDOS：在 DOS 模式下，以可开机的 U 盘来升级 BIOS 程序。
2. ASUS CrashFree BIOS 3 : 当 BIOS 程序毁损时，以可开机的 U 盘或驱动及应用程序光盘来升级 BIOS 程序。

上述软件请参考相关章节的详细使用说明。

推荐您先将主板原始的 BIOS 程序备份到可开机的 U 盘中，以备您往后需要再次安装原始的 BIOS 程序。使用 AFUDOS 来复制主板原始的 BIOS 程序。

5.1.1 使用 AFUDOS 升级 BIOS 程序

AFUDOS 软件让您可以在 DOS 环境下，使用存有最新的 BIOS 程序的可启动 U 盘来升级 BIOS 程序。AFUDOS 软件也可以将当前系统中的 BIOS 程序设置复制至存储设备中，这可以作为当 BIOS 程序失去作用或系统毁坏时的备份文件。

复制当前系统中的 BIOS 程序

请依照以下步骤复制当前系统中的 BIOS 程序。

• 请先确认 U 盘不是写入保护的状态，并且有足够的空间（至少 2048KB）可以存储文件。
• 在下图中的 BIOS 信息内容只能参考，在您屏幕上所出现的信息和本图不一定完全相同。
• 将主板附赠的驱动与应用程序光盘中的 AFUDOS 程序（afudos.exe）复制到可启动的 U 盘。
• 启动后进入 DOS 模式，键入下列命令：

afudos /o[filename]

在这里所指的「filename」，其中主文件名不超过八个位，扩展名不超过三个位。

1. 点击 键，就可将 BIOS 程序复制到 U 盘中。

当 BIOS 程序复制的程序完成后，就会回到 DOS 窗口画面。

升级 BIOS 程序

请依照以下步骤使用 AFUDOS 程序升级 BIOS 程序。

1. 从华硕网站（www.asus.com.cn）下载最新的 BIOS 文件，将文件存储在可启动的 U 盘中。

请准备一张纸将 BIOS 的文件名写下来，因为在升级过程中，您必须键入正确的 BIOS 文件名称。

1. 将 AFUDOS 程序（afudos.exe）由驱动及应用程序光盘中复制到存有 BIOS 文件的可启动 U 盘中。
2. 启动后进入 DOS 模式，键入下列命令列：

afudos /i[filename]

上列当中的「filename」指的就是由驱动及应用程序光盘拷贝至可启动 U 盘的最新（或原始的）BIOS 程序。

A:\>afudos /iTS500E6.ROM

1. AFUDOS 程序验证文件后就会开始升级 BIOS 程序。

请勿在升级 BIOS 时关闭或重新启动系统！此举将会导致系统损毁！

1. 当 BIOS 程序升级完成后，就会回到 DOS 窗口画面，然后再重新启动。

5.1.2 使用 CrashFree BIOS 3 程序恢复 BIOS 程序

华硕最新自行研发的 CrashFree BIOS 3 工具程序，让您在当 BIOS 程序和数据被病毒入侵或毁损时，可以轻松的从驱动及应用程序光盘中，或是从含有最新或原始的 BIOS 文件的 U 盘中恢复 BIOS 程序的数据。

在运行升级 BIOS 程序之前，请准备随货附赠的驱动及应用程序光盘程序，或是存有 BIOS 文件的 U 盘。在驱动及应用程序光盘中的 BIOS 程序文件，也许并非为最新的 BIOS 文件版本，请至华硕网站（http://www.asus.com.cn）下载最新的 BIOS 文件。

恢复 BIOS 程序

请依照以下步骤恢复 BIOS 程序。

1. 启动系统。
2. 将存有原始或升级的 BIOS 文件的应用程序 DVD 光盘放入服务器上的光驱；或将存有 BIOS 文件的 U 盘，插入服务器上的 USB 端口中。
3. 接着会显示信息，并自动检查行动碟中原始的或最新的 BIOS 文件，当找到文件时，程序会自动读取 BIOS 文件，并开始进行升级。
4. 在升级完成后，关闭系统电源，然后在重新点击电源开关启动服务器。
5. 系统会要求您进入 BIOS 程序画面来恢复 BIOS 设置。为了系统的兼容性稳定性，我们推荐您点击 键载人默认的 BIOS 程序设置值。

请勿在升级 BIOS 程序文件时关闭或重新启动系统！此举将会导致系统损毁！

5.2 BIOS 程序设置

主板拥有一片可编辑的固件芯片，您可以依照 5.1 管理、升级您的 BIOS 程序部分的描述升级 BIOS 程序。

若您是自行安装主板，那么当重新设置系统、或是看到 Run Setup 提示信息出现时，您必须输入新的 BIOS 设置值。本章节将向您介绍如何进行 BIOS 程序的设置。

即使您现在不需要使用这个设置程序，您也可以在将来更改系统设置。例如，您可以设置密码或对电源管理设置进行更改。这些都需要您在 BIOS 程序中设置，这样系统才能将它们存储到芯片中的 CMOS RAM 中，进而完成这些更改。

主板上的 LPC 芯片中存储有设置程序。当您启动时，可以在系统自我测试（Power-On Self-Test，POST）过程中点击 键，就可以启动设置程序；否则，自我测试会继续进行。

要在 POST 过程结束后再进行设置，您需要点击 + + 键或者直接点击机箱上的 RESET 键重新启动。您也可以将电脑关闭然后再重新启动。如果前两种方式无效，再选用最后一种方式。

设置程序以简单容易使用为理念，让您更方便地进行系统设置。程序采用菜单模式，您可以轻松地浏览选项，进入子菜单点击您要的设置。，假如您不小心做错误的设置，而不知道如何补救时，本设置程序提供一个快捷键直接恢复到上一个设置，这些将在以下的章节中有更进一步的说明。

• BIOS 程序的出厂默认值可让系统运行处于最佳性能，但是若系统因您改变 BIOS 程序而导致不稳定，请读取出厂默认值来保持系统的稳定。请参阅 5.7 退出 BIOS 程序—节中 Load Setup Defaults 项目的详细说明。 · 本章节的 BIOS 画面只能参考，有可能与您的实际画面有所差异。
• 请至华硕网站（http://www.asus.com.cn）下载最新的 BIOS 程序文件来获得最新的 BIOS 程序信息。

5.2.1 BIOS 程序菜单介绍

5.2.2 程序功能表列说明

BIOS 设置程序最上方各菜单功能说明如下：

Main 本项目提供系统基本设置。

Advanced 本项目提供系统高级功能设置。

Server 本项目提供系统高级服务器功能设置。

Boot 本项目提供启动磁盘设置。

Exit 本项目提供退出 BIOS 设置程序与出厂默认值还原功能。

使用左右方向键移动选项，可切换至另一个菜单画面。

5.2.3 操作功能键说明

在菜单画面的右下方为操作功能键说明，请参照功能键说明来选择及改变各项功能。

操作功能键将因功能页面的不同而有所差异。

5.2.4 菜单项目

于功能表列选定选项时，被选择的功能将会反白，假设您选择 Main 功能，则会显示 Main 菜单的项目。

点击菜单中的其他项目（如：Advanced、Power、Boot 与 Exit）也会出现该项目不同的选项。

5.2.5 子菜单

在菜单画面中，若功能选项的前面有一个小三角形标记，代表此为子菜单，您可以利用方向键来选择，并且点击 键来进入子菜单。

5.2.6 设置值

这些存在于菜单中的设置值是提供给用户选择与设置之用。这些项目中，有的功能选项只为告知用户当前运行状态，并无法更改，那么此类项目就会以淡灰色显示。而可更改的项目，当您使用方向键移动项目时，被选择的项目以反白显示，代表这是可更改的项目。请参考 5.2.7 的说明。

5.2.7 设置窗口

在菜单中请选择功能项目，然后点击 键，程序将会显示包含此功能所提供的选项小窗口，您可以利用此窗口来设置您所想要的设置。

5.2.8 滚动条

在菜单画面的右方若出现如右图的滚动条画面，即代表此页选项超过可显示

的画面，您可利用上/下方向键或是 、 键来切换画面。

5.2.9 在线操作说明

在菜单画面的右上方为当前所选择的作用选项的功能说明，此说明会依选项的不同而自动更改。

5.3 主菜单（Main）

当您进入 BIOS 设置程序时，首先出现的第一个画面即为主菜单，内容如下图。

请参阅 5.2.1 BIOS 程序菜单介绍 一节来得知如何操作与使用本程序。

BIOS SETUP UTILITY Main Advanced Server Boot Exit
System Time [13:44:30] System Date [Fri, 02/27/2009] Legacy Diskette A [1.44M, 3.5 in.]	Use [ENTER], [TAB] or [SHIFT-TAB] to select a field. Use [+] or [-] to configure system Date. ←→ Select Screen ↑↓ Select Item +- Change Field Tab Select Field F1 General Help F10 Save and Exit ESC Exit
SATA 1 : [ST3160812AS] SATA 2 : [Not Detected] SATA 3 : [Not Detected] SATA 4 : [Not Detected] SATA 5 : [Not Detected] SATA 6 : [Not Detected]
IDE Configuration AHCI Configuration System Information
v02.61 (C)Copyright 1985-2008, American Megatrends, Inc.

5.3.1 系统时间 [xx:xx:xx]

设置系统的时间。

5.3.2 系统日期 [Day xx/xx/xxxx]

设置您的系统日期。

5.3.3 SATA1-6

这些项目允许您设置与更改系统中所安装的 SATA 设备的设置。选择您想要的项目并按 <Enter> 键来进行各项设备的设置。

BIOS 程序会自动检测相关选项的数值（Device, Vendor, Size, LBA Mode, Block Mode, PIO Mode, Async DMA, Ultra DMA 与 S.M.A.R.T. monitoring）。这些数值是无法由用户进行设置的。若是系统中没有安装 SATA 设备，则这些数值都会显示为 N/A。

LBA/Large Mode [Auto]

开启或关闭 LBA 模式。设置为 [Auto] 时，系统可自行检测设备是否支持 LBA 模式，若支持，系统将会自动调整为 LBA 模式供设备使用。设置值有：[Disabled] [Auto]

开启或关闭数据同时传送多个磁区功能。当您设为 [Auto] 时，数据传送便可同时传送至多个磁区，若设为 [Disabled]，数据传送便只能一次传送一个磁区。设置值有：[Disabled] [Auto]

PIO Mode [Auto]

选择 PIO 模式。设置值有：[Auto] [0] [1] [2] [3] [4]

DMA Mode [Auto]

选择 DMA 模式。设置值有：[Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5] [UDMA6]

开启或关闭自动检测、分析、报告技术（Smart Monitoring, Analysis 与 Reporting Technology）。设置值有：[Auto] [Disabled] [Enabled]

32位数据传输 [启用]

开启或关闭32位数据传输功能。设置值有：[禁用] [启用]

5.3.4 IDE设备设置（IDE Configuration）

当您进入BIOS程序时，程序会自动检测系统已存在的IDE设备，程序中每个IDE设备都有个别的子菜单，选择您想要的项目并按键来进行各项设备的设置。

本项目用来设置南桥芯片所提供的Serial ATA硬件设备设置。设置值有：[IDE] [RAID] [AHCI]

• 若您要将Serial ATA硬盘作为Parallel ATA存储设备，请保留默认设置[IDE]。
• 若要将Serial ATA硬盘使用高级主机控制器界面（Advanced Host Controller Interface（AHCI）），请将本项设为[AHCI]。AHCI可让内置存储设备开启高级Serial ATA功能，可通过原生命令排序技术来提升存储性能。
• 若您要使用LSI MegaRAID应用程序或Intel® Matrix Storage技术进行RAID设置时，请将本项设为[RAID]。

硬盘写入保护 [禁用]

开启或关闭设备写入保护功能。只有在设备通过BIOS存取时，此功能才有作用。设置值有：[禁用] [启用]

IDE检测超时（秒）[35]

本项目用来选择自动检测ATA/ATAPI设备的等待时间。设置值有：[0] [5] [10] [15] [20] [25] [30] [35]

5.3.5 AHCI设置（AHCI Configuration）

本菜单为AHCI设置，并且只有在IDE设备设置（IDE Configuration）子菜单中的Configure SATA as设为[AHCI]时才会显示。

Main BIOS SETUP UTILITY
AHCI Settings	Some SATA CD/DVD in AHCI mode need to wait ready longer.
AHCI CD/DVD Boot Time out [35]
SATA Port1 [Not Detected]
SATA Port2 [Not Detected]
SATA Port3 [Not Detected]
SATA Port4 [Not Detected]
SATA Port5 [Not Detected]
SATA Port6 [Not Detected]

选择在AHCI模式中SATA CD/DVD设备启动暂停时间的数值。设置值有：[0] [5] [10] [15] [20] [25] [30] [35]

本项目显示自动检测的 SATA 设备的状态。

选择连接到系统的设备类型。设置值有：[Auto][Not Installed]

本项目用来设置自动检测、分析与报告技术。设置值有：[Disabled][Enabled]

5.3.6 系统信息（System Information）

本菜单可自动检测系统的 BIOS 版本、处理器与内存相关信息。

BIOS SETUP UTILITY
AMIBIOS Version :0204 Build Date :02/16/09
Processor Speed :2400MHZ Count :1
System Memory Usable Size : 1024MB
► System Memory Information

AMIBIOS

本项目显示当前所使用的 BIOS 程序版本。

Processor

本项目显示当前所使用的中央处理器。

System Memory

本项目显示当前所使用的系统内存容量。

System Memory Information

本项目显示统内存信息。

BIOS SETUP UTILITY
System memory Information
CPU1 Memory Configuration
CPU2 Memory Configuration

本项目用来查看所安装的内存信息（每颗 CPU 3 DIMM）。

5.4 高级菜单（Advanced）

高级菜单可让您改变中央处理器与其他系统设备的细部设置。

注意！在您设置本高级菜单的设置时，不正确的数值将导致系统损坏。

5.4.1 处理器设置（CPU Configuration）

本项目可让您得知中央处理器的各项信息与更改中央处理器的相关设置。若处理器不支持某些功能，则这些功能就不会显示。

本项目可让您调整 CPU 核心频率与 BCLK 频率的比值。使用 <+> 或 <-> 键调整。设置值有：[Auto][12.0][13.0][14.0][15.0][16.0][17.0][18.0][19.0][20.0]

本项目允许您开启或关闭支持 Enhanced Halt State。设置值有：[Disabled] [Enabled]

Hardware Prefetcher [Enabled]

本项目允许您开启或关闭 Hardware Prefetcher 功能。设置值有：[Disabled] [Enabled]

Intel® Virtualization 技术支持一个硬盘上分别或同时运行多个操作系统，可让一个系统虚拟地发挥多个系统的功能。设置值有：[Disabled] [Enabled]

本功能可以让过热的 CPU 减低运行速度以降低温度。设置值有：[Disabled] [Enabled]

Execute-Disable Bit Capability [Enabled]

本项目可以让您开启或关闭 No-Execution Page Protection 技术。若设为 [Disabled]，强制 XD 功能总是回到 0。设置值有：[Disabled][Enabled]

本项目可以让您开启或关闭 Intel Hyper-Threading Technology 功能。设置值有：[Enabled] [Disabled]

Active Processor Cores [All]

本项目可以让您选择每个处理器封包中启动的 CPU 核心数。设置值有：[All][1][2]

A20M [Disabled]

Legacy OSes 与 APs 需要本项目设为 [enabled]。设置值有：[Disabled][Enabled]

本项目可以让您选择 Data Cache 的模式。设置值有：[32KB 8-way without ECC] [16KB 4-way with ECC]

本项目可让您选择总线时序从试图读取到预取的时间延迟。设置值有：[8][16][24][32][40]—[104][112][120]

本项目若设为 [Disabled]，CPU 以默认速度运行。若设为[Enabled]，CPU 速度由操作系统控制。设置值有：[Disabled][Enabled]

Turbo 模式可以让处理器核心在特定状态下以高于标示频率运行。设置值有：[Disabled] [Enabled]

Intel ^® C-State 技术使 CPU 在闲置状态下节省更多电能。只有当您安装了支持 C-State 技术的 CPU 时将本项目设为 [Enabled] 才有作用。设置值有：[Disabled] [Enabled]

只有将 Intel(R) C-STATE Tech 项目设置为 [Enabled] 时，以下项目才会出现。

C3 State [ACPI C3]

本项目可以让您选择 Nehalem C state 动作。设置值有：[Disabled] [ACPI C2] [ACPI C3]

C6 State [Enabled]

本项目可让您选择 Nehalem C state 动作。设置值有：[Disabled] [Enabled]

C7 State [Enabled]

本项目可让您选择 Nehalem C state 动作。设置值有：[Disabled] [Enabled]

推荐您将本项设为 [Auto]，让 BIOS 自动检测您的 CPU 支持的 C-State 模式。设置值有：[Auto][C1][C3][C6][C7]

C1 自动降级 [Enabled]

若本项目设为 [Enabled]，CPU 会根据非核心自动降级信息将 C3/C6/C7 要求降为 C1。设置值有：[Disabled] [Enabled]

C3 自动降级 [Enabled]

若本项目设为 [Enabled]，CPU 会根据非核心自动降级信息将 C6/C7 要求降为 C3。设置值有：[Disabled] [Enabled]

5.4.2 芯片组设置（Chipset）

本菜单可让您更改芯片组的高级设置，请选择所需的项目并按 <Enter> 键以显示子菜单项目。

本项目可让您设置 CSI Link 的速度。设置值有：[Slow-Mode] [Full-Speed]

CSI 频率 [Auto]

本项目可以让您设置 CSI 频率。设置值有：[Auto] [4.800GT] [5.866GT] [6.400GT]

CSI 等时传输 [Disabled]

设置值有：[Disabled] [Enabled]

CSI L0s [Disabled]

设置值有：[Disabled] [Enabled]

CSI L1 [Disabled]

设置值有：[Disabled] [Enabled]

系统可以通过 SPD 检测 DDR3 内存频率或指定一个频率。设置值有：[Auto] [Force DDR-800] [Force DDR-1066] [Force DDR-1333]

内存模式 [独立]

本项目可以让您设置内存通道模式。设置值有：[Independent] [Channel Mirroring] [Lockstep] [Sparing]

内存 ECC 功能 [启用]

本项目可让您开启或关闭内存 ECC 功能。设置值有：[禁用] [启用]

双倍速率刷新 [自动]

设置值有：[禁用] [自动]

按需清理 [启用]

本项目可以让您开启或关闭 ECC 按需清理功能。设置值有：[禁用] [启用]

本项可让您开启或关闭 ECC 巡逻清理功能。设置值有：[禁用] [启用]

NUMA 感知 [自动]

设置值有：[禁用] [自动]

北桥设置

此菜单可以让您更改北桥相关设置。

BIOS SETUP UTILITY Advanced
NorthBridge Chipset Configuration
NB Revision :B3
Current CSI Frequency :4.800GT
Crystal Beach / DMA [Disabled]

Crystal Beach / DMA [禁用]

设置值有：[Disabled][Enabled]

南桥设置（South Bridge Configuration）

本项目可以让您设置开启的 USB 端口数。设置值有：[Disabled] [2 USB Ports] [4 USB Ports] [5 USB Ports]

USB Port Configure [8+4 USB Ports]

若您将 USB Functions 项目设为 [Disabled]，则本项目不会出现。设置值有：[6+6 USB Ports] [8+4 USB Ports]

USB 2.0 Controller [Enabled]

本项目可让您开启或关闭 USB 2.0 控制器。若您将 USB Functions 项目设为 [4 USB Ports] 或 [5 USB Ports]，本项目不可设置。设置值有：[Enabled] [Disabled]

HDA Controller [Enabled]

本项目可以让您开启或关闭 High Definition Audio 控制器。设置值有：[Enabled] [Disabled]

5.4.3 Legacy 设备设置（Legacy Device Configuration）

本项可以让您启用或关闭内置软驱控制器功能。设置值有：[Disabled][Enabled]

本项目可以让您选择串口 1 的基础地址。设置值有：[Disabled] [3F8/IRQ4] [3E8/IRQ4] [2E8/IRQ3]

Serial Port2 Address [2F8/IRQ3]

本项目可以让您选择串口 2 的基础地址。设置值有：[Disabled][2F8/IRQ3][3E8/IRQ4][2E8/IRQ3]

5.4.4 USB 设备设置（USB Configuration）

只有当您将 USB Function 项目设为 [Enabled] 时，以下项目才可设置。

本项目可以让您开启或关闭支持 Legacy USB 设备。若设为 [Auto]，系统在开启时检测是否有 USB 设备。若有，会开启USB 控制器向下兼容模式。若没有检测到 USB 设备，则会关闭 USB 向下兼容功能。设置值有：[Disabled][Enabled][Auto]

只有当 USB Function 项目设为 [Enabled] 时，以下项目才出现。

USB 2.0 Controller Mode [HiSpeed]

本项目可以让您设置 USB 2.0 控制器为 HiSpeed（480Mbps）或 FullSpeed（12Mbps）。设置值有：[FullSpeed] [HiSpeed]

BIOS EHCI Hand-Off [Enabled]

本项目可以让您开启或关闭支持 BIOS EHCI hand-off。设置值有：[Disabled] [Enabled]

5.4.5 PCI 即插即用设备设置（PCI PnP Settings）

本菜单可让您更改 PCI/PnP 设备的高级设置，其包含了供 PCI/PnP 设备所使用的 IRQ 地址与 DMA 频道资源与内存区块大小设置等。

注意！在您进行本高级菜单的设置时，不正确的数值将导致系统损坏。

当设为 [No]，BIOS 程序会自行调整所有设备的相关设置。若您安装了支持即插即用功能的操作系统，请设为 [Yes]。设置值有：[No] [Yes]

本项目可以让您选择 PCI option ROM 扫描顺序。若设为 [Bus 0 First]，扫描将从最低总线、设备、功能数开始，若设为 [Bus N First]，扫描将从最高总线、设备、功能数开始。设置值有：[Bus 0 First] [Bus N First]

本项目可以让您选择内置 option ROM（随选只读内存）的优先顺序。设置值有：[Normal] [High]

本项目可以让您设置内置 LAN1/2 启动模式。设置值有：[Disabled] [PXE] [iSCSI]

5.4.6 电源设置（Power On Configuration）

若设为 [Enabled]，当系统处于软关机模式时，开启 RI 唤醒功能。设置值有：[Disabled] [Enabled]

Resume On PME# (Wake On LAN) [Disabled]

若设为 [Enabled]，本参数可以让您通过 PME 设备来开启处于软关机状态下的系统。设置值有：[Disabled] [Enabled]

Resume On RTC Alarm [Disabled]

本项目可以让您开启或关闭实时时钟（RTC）唤醒功能。设置值有：[Disabled] [Enabled]

只有当 Resume On RTC Alarm 项目设为 [Enabled] 时，以下项目才出现。

RTC Alarm Date [15]

本项目用于设置时间。选择本项目并按 <+> / <-> 键选择。

使用方向键选择，并按 <+> / <-> 键设置时间。

5.4.7 事件记录设置（Event Log Configuration）

点击“读取”以读取所有事件记录日志（event log）。

点击“标记”以标记读取的所有事件。选择 [OK] 确认设置。

清除事件记录

点击“清除”以清除所有 event log 中的事件。选择 [OK] 确认设置。

5.4.8 系统监控功能（Hardware Monitor）

本主板可自动检测并显示主板和中央处理器的温度。如果您不希望显示检测到的温度，请选择 [Ignored]。

本主板可自动检测并显示中央处理器及前后风扇的转速（RPM，即每分钟转数）。如果主板上未连接风扇，此处将显示 N/A。

本项目用于开启或关闭华硕 Smart Fan 功能。华硕 Smart Fan 可根据个人需求，为 CPU/系统调整合适的风扇速率。设置值有：[Full Speed]

VCORE1/2 电压、+1.5V_P1/2DDR3 电压、+1.5V_ICH 电压、P1/2VTT 电压、+1.1V_IOH 电压、+12V 电压、+5V 电压、+3.3V 电压、+5VSB 电压、+3.3VSB 电压、VBAT 电压

本主板可通过内置的电压调节器自动检测电压输出值。如果您不希望显示检测到的电压，请选择 [Ignored]。

5.4.9 PCI Express 设置（PCI Express Configuration）

本项目可让您开启或关闭 PCI Express L0 与 L1 链接电源状态。设置值有：[Disabled] [Enabled]

5.4.10 ACPI 设置（ACPI Configuration）

高级 ACPI 设置（Advanced ACPI Configuration）

本项目可让您指定高级设置与电源连接端口（ACPI）的支持版本。设置值有：[Disabled] [Enabled]

本项目可让您开启或关闭 APIC 中的 ACPI 支持模式。若设置为 [Enabled]，ACPI APIC 表单指针将增加到 RSDT 指针列表中。设置值有：[Disabled] [Enabled]

BIOS-->AML ACPI 表 [Enabled]

本项目可让您将 BIOS-->AML 交换表指示器增加至 (X)RSDT 指示器清单中。设置值有：[Disabled] [Enabled]

无头模式 [Disabled]

本项目可让您通过 ACPI 开启或关闭无头操作模式。设置值有：[Disabled] [Enabled]

芯片组 ACPI 设置（Chipset ACPI Configuration）

本项目提供您开启或关闭 Energy Lake 功能。设置值有：[Enabled] [Disabled]

APIC ACPI SCI IRQ [Disabled]

本项目提供您开启或关闭 APIC ACPI SCI IRQ 功能。设置值有：[Disabled] [Enabled]

USB Device Wakeup From S3/S4 [Disabled]

本项目提供您开启或关闭 USB 设备从 S3/S4 唤醒功能。设置值有：[Disabled] [Enabled]

本项目提供您开启或关闭 High Performance Event Timer 功能。设置值有：[Disabled] [Enabled]

本项目提供您开启或关闭支持 Windows Hardware Error Architecture (WHEA) 功能。设置值有：[Disabled] [Enabled]

5.5 服务器菜单（Server）

本项目可让您设置远端存取功能。选择本项目并点击 键可显示设置选项。

BIOS SETUP UTILITY Server
Configure Remote Access type and parameters	Select Remote Access type.
Remote Access [Enabled]
Serial port number [COM2] Base Address, IRQ [2F8h, 3] Serial Port Mode [57600 8,n,1] Flow Control [Hardware] Redirection After BIOS POST [Disabled] Terminal Type [VT-UTF8]

本项目可开启或关闭远端存取功能。设置值有：[Disabled] [Enabled]

当 Remote Access 设置为 [Enabled] 时，以下项目才会出现。

本项目会由选择的 Serial port number 项目的设置而变。

Serial Port Mode [57600 8,n,1]

选择串口模式。设置值有：[115200 8,n,1] [57600 8,n,1] [38400 8,n,1] [19200 8,n,1] [09600 8,n,1]

本项目可让您选择 console 重定向的流量控制。设置值有：[None] [Hardware] [Software]

Redirection After BIOS POST [Disabled]

本项目为设置 BIOS 开机自检（POST）之后重定向模式。若设置为 [Always]，有些操作系统可能无法运行。设置值有：[Disabled] [Boot Loader] [Always]

Terminal Type [VT-UTF8]

可让您选择目标终端类型。设置值有：[ANSI][VT100][VT-UTF8]

5.6 启动菜单（Boot）

本菜单可让您改变系统启动设备与相关功能。请选择下列选项并点击 键来显示设置选项。

5.6.1 启动设备顺序（Boot Device Priority）

本项目可以让您从可用设备中指定启动设备的优先顺序。屏幕上显示的设备项目编号取决于系统中所安装设备的数目。设置值有：[xxxxx Drive] [Disabled]

5.6.2 启动选项设置（Boot Settings Configuration）

BIOS SETUP UTILITY

Boot

Boot Settings Configuration

Quick Boot [Enabled]
Full Screen Logo [Disabled]
AddOn ROM Display Mode [Force BIOS]
Bootup Num-Lock [On]
Wait For 'F1' If Error [Enabled]
Hit 'DEL' Message Display [Enabled]
Interrupt 19 Capture [Enabled]

本项目可让您决定是否要跳过POST的一些功能。开启本项目将可加速启动的时间。当设置为 [Disabled] 时，BIOS 程序会运行所有的自我测试功能。设置值有：[Disabled][Enabled]

Full Screen Logo [Enabled]

若您要使用全屏启动画面，请将本项目设置为启用 [Enable]。设置值有：[Disabled] [Enabled]

如果您欲使用华硕 MyLogo2™ 功能，请务必将 Full Screen Logo 项目设置为 [Enabled]。

AddOn ROM Display Mode [Force BIOS]

本项目让您设置扩展设备固件程序的显示模式。设置值有：[Force BIOS] [Keep Current]

本项目让您设置在启动时 NumLock 键是否自动启动。设置值有：[Off] [On]

Wait For 'F1' If Error [Enabled]

当您将本项目设为 [Enabled]，那么系统在启动过程出现错误信息时，将会等待您点击 键确认才会继续进行启动程序。设置值有；[Disabled][Enabled]

Hit ‘DEL’ Message Display [Enabled]

当您将本项目设为 [Enabled] 时，系统在启动过程中会出现 Press DEL

Interrupt 19 Capture [Enabled]

当您使用某些 PCI 扩展卡有内置固件程序（例如：SCSI 扩展卡），如果有需要通过 Interrupt 19 启动，则请将本项目设为 [Enabled]。设置值有 [Disabled] [Enabled]

5.6.3 安全性菜单（Security）

本菜单可让您更改系统安全设置。请选择下列选项并点击 键来显示设置选项。

Change Supervisor Password（更改系统管理员密码）

本项目是用于更改系统管理员密码。本项目的运行状态会于画面上方以淡灰色显示。默认值为 Not Installed。当您设置密码后，则此项目会显示 Installed。

请依照以下步骤设置系统管理员密码（Supervisor Password）：

1. 选择 Change Supervisor Password 项目并点击。
2. 当 Enter Password 窗口出现时，输入欲设置的密码，可以是六个字节内的英文、数字与符号，输入完成后点击。
3. 点击后 Confirm Password 窗口会再次出现，请再次输入密码以确认密码正确。密码确认无误时，系统会出现 Password Installed. 信息，代表密码设置完成。若出现 Password do not match! 信息，代表密码确认时输入错误，请重新输入一次。此时画面上方的 Supervisor Password 项目会显示 Installed。

若要更改系统管理员的密码，请依照上述程序再运行一次密码设置。

若要清除系统管理员密码，请选择 Change Supervisor Password，并在 Enter Password 窗口出现时，点击，系统则会出现 Password Uninstalled. 信息，代表密码已经清除。

若您忘记设置的 BIOS 密码，可以采用清除 CMOS 实时钟（RTC）内存。请参阅「4.2 跳线选择区」一节取得更多信息。

当您设置系统管理者密码之后，会出现下列选项让您更改其他安全方面的设置。

当您设置系统管理员密码后，本项目将会出现，可以让您选择 BIOS 程序存取限制权限等级，若用户没有输入系统管理员密码，则需依照权限等级存取 BIOS 程序。设置值有：[No Access] [View Only] [Limited] [Full Access]。

No Access 用户无法存取 BIOS 程序。

View Only 允许用户读取 BIOS 程序但无法更改任何项目。

Limited 允许用户只能存取 BIOS 程序的某些项目。如：系统时间。

Full Access 允许用户存取完整的 BIOS 程序。

Change User Password（更改用户密码）

本项目是用于更改用户密码，运行状态会于画面上方以淡灰色显示，默认值为 Not Installed。当您设置密码后，则此项目会显示 Installed。

设置用户密码（To Set a user password）：

1. 选择 Change User Password 项目并点击 键。
2. 在 Enter Password 窗口出现时，请输入欲设置的密码，可以是六个字节内的英文、数字与符号。输入完成点击 键。
3. 当再出现 Confirm Password 窗口，再次输入密码以确认密码正确。密码确认无误时，系统会出现 Password Installed. 信息，代表密码设置完成。若出现 Password do not match! 信息，代表于密码确认时输入错误，请重新输入一次。此时画面上方的 User Password 项目会显示 Installed。

清除用户密码（To Clear the user password）

本项为清除用户密码。选择 Change User Password 后点击 键，这时会显示 Password Uninstalled 信息，表示已清除原先设置的密码。

当您将本项目设为 [Setup]，BIOS 程序会于用户进入 BIOS 程序设置画面时，要求输入用户密码。若设为 [Always] 时，BIOS 程序会在启动过程亦要用户输入密码。设置值有：[Setup][Always]。

5.7 退出 BIOS 程序（Exit menu）

本菜单可让您读取 BIOS 程序出厂默认值与退出 BIOS 程序。

当您修改了 BIOS 里的一些选项后，点击 键并不会立即退出 BIOS 程序，从本菜单上选择适当的项目，或点击 键才会退出 BIOS 程序。

Exit & Save Changes

当设置完 BIOS 后，请选择本项目以确认所有设置值存入 CMOS 内存内。CMOS 内存由主板上的电池供电，所以即使电脑关闭，数据也不会遗失。当选择此选项后，会出现一个确认窗口，选择 [OK] 存储更改并退出。

若您想要不存储更改设置并退出 BIOS 程序设置，程序会弹出信息框询问您在离开前是否想要存储更改。按 键即可存储设置并离开。

若您想放弃所有设置，并退出 BIOS 设置程序，请选择本项。若您更改了除系统日期，时间和密码之外的其他设置，系统会询问您是否确定要放弃存储所做的更改并离开。

Discard Changes

本项可以让您放弃存储您所做的更改，并恢复至先前存储的值。选择该项以后，系统会弹出一个确认窗口。选择 [OK] 即可放弃存储设置，并恢复先前存储值。

加载设置默认值

若您想放弃所有设置，将所有设置值改为出厂默认值，您可以在任何一个菜单点击 键，或选择本项目并点击 键，即出现询问窗口，选择 [OK]，将所有设置值改为出厂默认值，并继续 BIOS 程序设置；选择 [Exit & Save Changes] 或做其它更改将设置值存储至 RAM 中。

第六章

磁盘数组设置

在本章节中，我们将介绍服务器的磁盘数组的设置与说明。

6.1 RAID 功能设置

本系统内置 Intel ICH10R 芯片控制器提供以下的 SATA RAID 功能：

• LSI Software RAID 工具程序（默认），支持 RAID 0、RAID 1 与 RAID 10 设置（可在 Linux 与 Windows 系统环境下使用）。
• Intel Matrix Storage Manager支持 RAID 0、RAID 1、RAID 10 与 RAID 5 设置（只支持在 Windows 系统环境下使用）。

6.1.1 RAID 功能说明

RAID 0 的主要功能为「Data striping」，即区块延展。其运行模式是将磁盘数组系统下所有硬盘组成一个虚拟的大硬盘，而数据存取方式是平均分散至多颗硬盘，是以并行的方式读取/写入数据至多颗硬盘，如此可增加存取的速度，若以二颗硬盘所建构的 RAID 0 磁盘数组为例，传输速度约为数组中转速最慢的硬盘的二倍速度。整体而言，RAID 0 模式的磁盘数组可增加数据传输的性能与速率。

RAID 1 的主要功能为「Data Mirroring」，即数据映射。其运行模式是将磁盘数组系统所使用的硬盘，创建为一组映射对应（Mirrored Pair），并以平行的方式读取/写入数据至多颗硬盘。而写入至各个硬盘的数据是完全一样的，在读取数据时，则可由本组内所有硬盘同时读出。而 RAID 1 模式的磁盘数组，最主的要就是其容错的功能（fault tolerance），它能在磁盘数组中任何一颗硬盘发生故障的情况时，其它硬盘仍可以继续动作，保持系统不中断运行。即使数组中某一颗硬盘损毁时，所有的数据仍会完整地保留在磁盘数组的其它硬盘中。

RAID 10（1+0）的组成原则，即是把两个或两个以上的 RAID 1 数组，再组成 RAID 0 区块延展的一种数组设置方式。这种模式，如同 RAID 1 一般具有容错能力，而由于将数个 RAID 1 数组模式再进行 RAID 0 的区块延展操作，因此也拥有高输入/输出率的特色。在某些状况下，这种数组设置方式，可以承受同一时间内多部硬盘失效损坏的情形。关于 RAID 10 数组模式，系统最少需安装四部硬盘方可进行设置。

RAID 5 的主要功能为将数据与验证信息加以延展，分别记录到三部或以上的硬盘中。而 RAID 5 数组设置的优点，包括有取得更理想的硬盘性能、具备容错能力，与更大的存储容量。RAID 5 数组模式最适合的使用范畴，可用于交叉处理操作、数据库应用、企业资源的规划，与商业系统的应用。这类型数组模式，最少需三部硬盘方可进行设置。

6.1.2 RAID 设置程序选择

您可以选择使用 LSI Software RAID 设置程序或 Intel Matrix Storage Manager 来创建 RAID 设置。请参考 4-6 页 Intel® ICH10R SATA 连接端口 S/W RAID 设置（3-pin RAID_SEL1）的说明。

6.1.3 设置 RAID BIOS 选项

当您在设置 RAID 数组前，请先确定在 BIOS 中已设置好必需的 RAID 选项。请依照以下的方式来设置 BIOS RAID 选项：

1. 启动系统，当在系统自我检测（POST）步骤时，点击 <Del> 键进入 BIOS 设置程序。
2. 进入 Main 主菜单，选择 IDE Configuration，然后按 <Enter> 键继续。
3. 接着将 Configure SATA as 项目设置为 [RAID]。
4. 存储设置，并退出 BIOS 程序。

如何在 BIOS 中针对菜单进行浏览与输入，请参考第 5 章 BIOS 程序设置来了解相关的细节。

6.2 LSI Software RAID 设置程序

LSI Software RAID 设置程序可以提供您创建 RAID 0、RAID 1 或 RAID 10 设置，此为经由主板上内置的南桥芯片与连接的 SATA 硬盘来创建。

请依照以下的步骤来开启 LSI MegaRAID software RAID 设置程序：

1. 在安装好所有的 SATA 硬盘后，开启系统。
2. 当在自我测试进行时，LSI MegaRAID software RAID 设置程序会自动检测所安装的 SATA 硬盘与显示现存的 RAID 设置。请点击 <Ctrl> + <M> 键来进入此程序。

• 当 SATA 已启用为 RAID 模式时，LSI MegaRAID software RAID 设置程序会自动检测设置成 RAID 1。
• 本章节内所介绍的安装设置画面仅供参考，其版本和实际显示的可能会因您的系统所提供的版本不同而有些差异。
• 当您通过 LSI MegaRAID software RAID 设置程序创建 RAID 设置时，需要手动调整将 SATA 光驱设置为优先启动设备。否则，系统将不会通过连接的 SATA 光驱进行启动。
• 进入程序的主窗口，使用键盘上的方向键来选择 Management Menu（主菜单画面）底下您所要进行的功能选项，然后点击键。请参考下一页关于 Management Menu 中的各选项描述。

在画面的底下则是所选择的该项目提示说明文字，而这个说明可以让您了解所要进行操作的说明或进行的命令。这个说明文字与上面所选择的选项则相类似。

菜单项目 说明
Configure 您可以通过 Easy Configuration 或 New Configuration 功能来创建 RAID 0、RAID 1 或 RAID 10 设置。这个菜单也可以让您查看、增加或删除 RAID 的设置,或是选择启动的硬盘设备。
Initialize 允许您初始已创建 RAID 设置的逻辑磁盘。
Objects 允许您初始逻辑磁盘或更改逻辑磁盘的参数。
Rebuild 允许您重建失效的磁盘
Check Consistency 提供您检查已创建 RAID 设置的逻辑磁盘的数据一致性。

6.2.1 创建 RAID 设置

LSI Software RAID 设置程序提供您通过两个方式：「Easy」与「New」的设置，来创建一个 RAID 0 或 RAID 1 的使用环境。

在 Easy Configuration 模式下，会采用自动方式来设置虚拟磁盘参数。在 New Configuration 模式下，让您以手动的方式来设置虚拟磁盘参数。

使用 Easy Configuration 设置

请依照以下的步骤，使用 Easy Configuration（简易设置）模式来进行 RAID 功能的设置：

1. 进入 Management Menu（主菜单画面）之后，选择 Configure > Easy Configuration 项目，点击键继续。

1. 在 ARRAY SELECTION MENU 画面中，显示当前连接且可用的 SATA 硬盘有多少部。选择您要进行设置 RAID 的硬盘，然后点击 <空白> 键。当选择时，硬盘指示会从 READY 更改成 ONLINE A[X] - [Y]，而 X 所代表的是任何数字，且 Y 表示硬盘设备的数字代号。

• 当您选择该设置项目时，底下则会出现相关的提示说明。
• 您必须使用至少两颗相同规格的硬盘，才能进行 RAID 1 的创建。
• 您必须使用至少四颗相同规格的硬盘，才能进行 RAID 10 的创建。
• 选择所有必须加入此 RAID 设置的硬盘设备，然后按 键，则所有可设置的数组会显示在画面中。
• 点击 <空白> 键选择欲设置的数组。

1. 再次点击 键，这时会在 Virtual Drive 菜单中看到虚拟磁盘的信息，并且包可以让您进行更改虚拟磁盘的参数。

1. 选择在 Virtual Drive 菜单下的 RAID 项目，然后点击 键。
2. 接着选择在画面中的 RAID 层级，然后点击 键。

1. 当您要创建一个 RAID 1 或 RAID 10 设置时，请在 Virtual Drive 画面中，选择 DWC（Disk Write Cache）项目，然后点击 键。 若您要创建一个 RAID 0 设置，请至步骤 10 继续。
2. 将 DWC（Disk Write Cache）项目选择为 On，然后点击 键。

启用 DWC 可以获得更高的性能表现，但是也会有数据流失的风险。

1. 当完成所选择的虚拟磁盘设备的设置时，请选择画面中的 Accept，然后点击 键。

1. 请依照步骤 2\~10 来设置相关的硬盘设备。
2. 当完成并存储设置后，点击键回到主画面（Management）。

当您完成 RAID 设置之后，您必须进行虚拟磁盘初始化（Initialize）的动作，请参考 6.2.3 节的介绍。

使用 New Configuration 设置

当一个 RAID 设置已经存在，使用 New Configuration 命令来清除存在的 RAID 设置数据。若您不要删除已存在的 RAID 设置，使用 View/Add Configuration 选项来查看或创建其他的 RAID 设置。

请依照以下的步骤，使用 New Configuration（增加设置）模式来创建一个 RAID 设置：

1. 进入主菜单画面后，选择 Configure > New Configuration 项目，然后按键继续。

1. 请按照前面使用 Easy Configuration 设置 (Using Easy Configuration) 的步骤 2～7 说明来设置。
2. 在 Virtual Drive（虚拟磁盘）画面中，选择 Size，然后按键。
3. 输入您要创建的逻辑磁盘容量大小，然后点击键。

1. 接着请再按照前面使用 Easy Configuration 设置（Using Easy Configuration）的步骤 8～12 来进行 RAID 设置。

6.2.2 增加或查看一个 RAID 设置

您可以使用 View/Add Configuration 功能来增加一个新的 RAID 或者是查看一个现存的 RAID 设置。

增加一个 RAID 设置

请依照以下的步骤，来增加一个 RAID 设置：

1. 进入主菜单画面后，选择 Configure > View/Add Configuration 项目，然后按键继续。

1. 在 ARRAY SELECTION MENU 画面中，显示当前连接且可用的 SATA 硬盘数量。选择您要进行 RAID 设置的硬盘，然后点击 <空白> 键。选择时，硬盘状态会从 READY 更改为 ONLIN A[X] - [Y]，其中 X 代表任何数字，Y 表示硬盘设备的数字代号。

当您选择该设置项目时，下方会出现相关的提示说明。

1. 然后，请依照 6.2.1 使用 Easy Configuration 设置的步骤 3 至 12 进行增加一个新的 RAID 设置。

6.2.3 将虚拟磁盘初始化

当您完成创建 RAID 设置时，您必须将虚拟磁盘初始化。您可以通过主菜单画面中的 Initialize 或 Objects 选项，来进行虚拟磁盘初始化的动作。

使用 Initialize 命令设置

请依照以下步骤，来使用 Initialize（初始化）功能：

1. 进入主菜单画面后，选择 Initialize 选项，然后点击 键。

1. 画面中会显示可以进行初始化动作的 RAID 设置，并提示您选择虚拟磁盘来进行初始化。使用方向键选择在 Virtual Drive 中的虚拟磁盘设备，然后点击 <空白> 键。

1. 点击 键开始初始化硬盘设备，当出现提示时，从 Initialize? 的对话框中选择 Yes，然后点击 键。

当进行初始化动作时，将会清除所有硬盘内的数据。

1. 当前面的动作确认后，这时会看到以百分比显示的完成进度，若您要放弃进行，请点击 键取消。当初始化完成后，请点击 键。

使用 Objects 命令设置

请依照以下步骤，来使用 Objects 功能：

1. 进入主菜单画面，选择 Objects > Virtual Drive 后点击 键。

1. 在 Virtual Drive 的子菜单中，选择要进行初始化（initialize）的逻辑磁盘设备，然后点击键。

1. 从弹出的子菜单中选择 Initialize 选项，然后点击键开始进行硬盘初始化。

1. 当出现提示时，点击<空白>键并在 Initialize? 的对话框中选择 Yes，然后点击键。

1. 当前面的动作确认后，这时会看到以百分比显示的完成进度，若您要放弃进行，请点击键取消。当初始化完成后，请点击键。

6.2.4 重新创建损坏的硬盘

您可以采用手动的方式重新创建损坏的硬盘设备，通过使用主菜单画面中的 Rebuild 命令来达成。

请依照以下的步骤，来重新创建损坏的硬盘：

1. 进入主菜单画面后，选择 Rebuild 选项，然后点击键。

1. 在 PHYSICAL DRIVES SELECTION MENU 画面中，显示当前连接且可用的 SATA 硬盘数量。选择欲进行重新创建的硬盘后按<空白>键。

1. 当选择欲重新创建的硬盘后并点击键，所选择的硬盘设备则会显示 RBLD 的指示。当出现对话框时，请点击来重新创建硬盘设备。

1. 完成重建后，请点击任一键继续。

6.2.5 检查硬盘数据的一致性

您可以检查与核对所选择硬盘设备里的数据一致性的正确性。这个工具程序自动检测与或采自动检测与正确的数据任何差异，选择 Objects > Adapter 选项来进行。

Check Consistency（一致性检查）命令可用在包含 RAID 1 或 RAID 10 设置下的逻辑磁盘。

使用 Check Consistency 命令设置

请依照以下步骤，使用 Check Consistency 命令检查数据的一致性：

1. 进入主菜单画面选择 Check Consistency 选项后，点击 键。

1. 画面中会显示可以进行初始动作的 RAID 设置，以及提示您选择虚拟磁盘来进行检查。使用方向键选择在 Virtual Drive 子菜单中的虚拟磁盘设备后，点击 键。

1. 当出现提示时，使用方向键从 Consistency Check? 的对话框中选择 Yes，然后点击 键。

1. 当正在进行检查硬盘数据一致性时，点击 键则会显示以下的功能选项。
2. Stop 停止检查的动作。程序会存储硬盘所检查的百分比。当您重新进行检查时，就会从存储的百分比处继续进行检查的动作。
3. Continue 继续检查硬盘数据。
4. Abort 放弃检查一致性的动作。当您重新进行检查时，就会从 0% 开始重新检查。
5. 当完成检查硬盘数据一致性时，按任何一键继续。

使用 Objets 命令

请依照以下的步骤，使用 Objets 命令检查数据的一致性：

1. 进入主菜单画面（Management Menu）后，选择 Objects 中的 Virtual Drive 选项。
2. 使用方向键来选择您所要检查的逻辑磁盘后，点击键。
3. 从子菜单中，选择 Check Consistency 后，点击键。
4. 当出现对话框时，使用方向键选择 Yes 后，开始进行检查硬盘。
5. 当完成检查动作时，点击任一键继续。

6.2.6 删除一个 RAID 设置

您可以依照以下的步骤，来删除一个 RAID 设置：

1. 进入主菜单画面选择 Configure > Clear Configuration 后点击

1. 当出现对话框时，使用方向键从 Clear Configuration? 中选择 Yes，然后点击键。

工具程序会清除现存的数组。

1. 点击任一键继续。

6.2.7 从 RAID 设置中选择启动磁盘

在您要设置选择启动磁盘前，您必须已经创建好一个新的 RAID 设置。请参考 6.2.1 使用 New Configuration 设置的说明。

您可以依照以下的步骤，来删除一个 RAID 设置：

1. 进入主菜单画面选择 Configure > Select Boot Drive 后，点击键。

1. 当出现对话框时，使用方向键从清单中选择欲设置为启动的虚拟磁盘，然后点击键。

1. 选择好设置为启动的虚拟磁盘后，点击任一键继续。

6.2.8 开启 WriteCache

在您完成创建一个 RAID 设置后，您可能需要手动启用 RAID 控制器的 WriteCache 选项，以增加数据传输时的性能。

当您开启 WriteCache 功能时，您可能会在电源间歇中断导致硬盘间传输或交换过程时遗失文件。

推荐在 RAID 1 与 RAID 10 设置上使用 WriteCache 功能。

您可以依照以下步骤来启用 WriteCache 功能：

1. 当进入主菜单画面后，选择 Objects > Adapter 后，点击键显示界面的属性。
2. 选择 Disk WC 后，点击键来开启选项。

1. 在主菜单画面中，选择 Objects > Virtual Drive 后，点击键显示界面的属性。
2. 选择 Disk WC 后，点击键来开启选项。

6.3 进入 Intel® Matrix Storage Manager Option ROM 应用程序

Intel Matrix Storage Manager Option ROM 应用程序经由南桥芯片的支持，可让您使用安装在系统中的 Serial ATA 硬盘创建 RAID 0、RAID 1、RAID 10（0+1）与 RAID 5。

请依照下列步骤，进入 Intel® Matrix Storage Manager Option ROM 程序：

1. 安装好所有的 Serial ATA 硬盘。
2. 启动您的电脑。
3. 当系统运行开机自检（POST）时，点击按键进入应用程序主菜单。

在画面下方的导览键可让您移动光棒到不同的选项，并选择菜单中的选项。

本节中的 RAID BIOS 设置画面仅供参考，所显示的画面与实际设置画面或许会因版本的不同而稍有差异。

本程序的设计，最多可以支持四个硬盘进行不同的数组组合设置。

6.3.1 创建 RAID 设置

请依照下列步骤创建一个 RAID 设置：

1. 从主菜单画面中选择 1. Create RAID Volume，然后点击键，会出现如下图所示的画面。

1. 为您的 RAID 键入一个名称，然后点击键。
2. 选择 RAID 层级（RAID Level），使用向上/向下方向键来选择您欲创建的 RAID 层级，然后点击键。
3. 当选择 Disk 项目时，点击您所要加入 RAID 设置的硬盘，选定后点击键，如下图所示的 SELECT DISKS 画面便会显示硬盘信息。

1. 请使用向上/向下方向键来选择硬盘设备，确认后请点击<空白>按键来进行选择。在被选定的硬盘设备旁便会显示一个小三角形图标。当所有要进行数组设置的硬盘设备选择完毕后，请点击键。
2. 使用向上/向下方向键来选择磁盘数组的 stripe 大小（只支持 RAID 0、10 与 5 设置时使用），然后点击键。其数值可由 4KB 递增至 128KB。本项目推荐依照以下的使用需求，以进行正确的设置。
3. RAID 0:128KB
4. RAID 10:64KB
5. RAID 5:64KB

所使用的是服务器，推荐选择较低的数组区块大小；若是用于处理音乐、图像剪辑的多介质电脑系统，则推荐选择较高的数组区块大小。

1. 选择 Capacity 项目，输入您所要的数组容量，接着点击 键。本项目默认值是采用最高可容许的容量。
2. 在 Create Volume 的提示对话框中，再点击 键来创建磁盘数组，接着便会出现如下图的警告信息画面。

1. 点击 来创建数组并回到主菜单，或是点击 键，回到 CREATE ARRAY（创建数组）菜单。

6.3.2 创建一个恢复设置

请依照下列步骤来创建一个恢复设置（Recovery set）：

1. 在主菜单画面中，选择 1. Create RAID Volume 选项，然后点击 键进入设置画面。

1. 输入欲创建恢复的文件名称，然后点击 键。
2. 当选择 RAID Level1项目后，使用向上/向下方向键选择 Recovery，然后点击 键。
3. 当选择 Disks 项目，请选择您所要加入恢复设置的硬盘后并点击 键来确认选定，此时会显示 SELECT DISKS 画面。

1. 使用向上/向下方向键选择硬盘设备，然后点击 键选择主磁盘（Master Disk）后，再按 <空白> 键确认您的选择。
2. 当选择 Sync 项目时，使用向上/向下方向键来选择您要的 sync 选项后并按确认键。
3. 当选择 Create Volume 项目后，点击确认键，则会显示如下的警告信息画面。

1. 点击确认键来创建恢复设置并回到主菜单，或是点击返回键，回到 CREATE VOLUME 菜单。

若已创建恢复设置，且当有装入更多未加入 RAID（Non-RAID）设置的硬盘至您的系统中时，您就不能再增加这些硬盘至更多的 RAID 设置。

6.3.3 删除 RAID 磁区

在操作此功能时请务必非常小心，所有在硬盘中的数据将被一并删除。

请依照下列步骤来删除 RAID 磁区：

1. 选择 2. Delete RAID Volume 选项后，点击确认键进入设置画面。

1. 使用向上、向下方向键来选择您所要删除的数组后，点击确认键来删除 RAID 磁区。在点击确认后，如下图所示的确认画面便会出现。

1. 点击确认键确认删除 RAID 设置后并回到主菜单，或点击返回键来回到 DELETE VOLUME（删除数组）菜单。

6.3.4 重新设置硬盘为非数组硬盘

请注意！当您将 RAID 数组硬盘设置为无 RAID 数组状态时，所有磁盘数组中的数据与数组本身的结构数据都将被移除。

请依照下列步骤重新设置 RAID 硬盘。

1. 选择选项 3. Reset Disks to Non-RAID后，点击确认键以显示以下的画面。

1. 使用向上/向下方向键选择您所想要重新设置的所有 RAID 硬盘组，并点击空格键加以确认。
2. 点击键来重新设置 RAID 硬盘组。接着会显示一个确认信息。
3. 请点击键加以确认进行重新设置硬盘组，或点击键回到功能设置主菜单。

6.3.5 恢复 Volume 选项

若您已经创建恢复设置（Recovery set），您可以通过以下的内容说明来设置更多恢复设置选项。

请先参考 6.3.2 创建一个恢复设置来创建一个恢复设置，才能做以下的设置。

请依照以下的步骤，设置一个恢复设置：

1. 在主菜单画面中，选择 4. Recovery Volume Option后，点击键，则会显示以下的画面。

1. 使用向上/向下方向键选择您要的选项，然后点击键，显示 SELECT RECOVERY VOLUME 画面。

1. 请使用向上/向下方向键来选择硬盘设备，再点击<空白>键来进行选择，在被选定的硬盘设备旁便会显示一个小三角形图标。当所以要进行数组设置的硬盘设备选择完毕后，请点击键。

6.3.6 退出 Intel Matrix Storage Manager 程序

请依照下列步骤来退出应用程序：

1. 在应用程序主菜单中，请选择 5. Exit 然后点击键，会出现如下所示的画面。

1. 请点击键以退出程序，或点击键回到功能设置主菜单。

6.3.7 修复 RAID 磁盘数组

此选项支持 RAID1、RAID 5 和 RAID 10 设置。

使用非 RAID（Non-RAID）硬盘修复 RAID 磁盘数组

若有任何在 RAID 1 数组设置中的 SATA 硬盘发生损坏时，系统会在开机自检（POST）进行时，显示该 RAID 状态为 “Degraded”，您可以使用其他已经安装的非 RAID 硬盘来进行重建该 RAID 设置。

请依照以下的步骤，使用非 RAID（Non-RAID）硬盘修复 RAID 磁盘数组：

1. 当启动后显示提示时，点击 + 键进入 Intel Matrix Storage Manager option ROM 程序。
2. 若现存的系统中有可用的非 RAID（Non-RAID）SATA 硬盘，程序将会提醒您要重建该 RAID 设置，点击 键后，使用向上/向下方

目标硬盘的容量应该要与原有硬盘的容量大小相同。

1. 当选好之后，程序会立即开始进行重建。并且显示该 RAID 的状态为 “Rebuild”。

1. 退出 Intel Matrix Storage Manager，然后重新启动系统。
2. 选择 Start > Programs > Intel Matrix Storage > Intel Matrix Storage Console 或点击 Intel Matrix Storage Manager 管理员图标来载入 Intel Matrix Stroage Manager 程序。
3. 在 View 菜单中，选择 Advanced Mode 以显示关于 Intel Matrix Stroage 控制面板的细节项目。
4. 从 Volume view 选项中，选择 RAID volume 来查看重建的状态。当完成后，状态会显示为 “Normal”。

使用全新的硬盘修复 RAID 磁盘数组

若有任何在 RAID 1 数组设置中的 SATA 硬盘发生损坏时，系统会在开机自检（POST）进行时，显示该 RAID 状态为 “Degraded” 时，您可以更换该硬盘并重建该 RAID 磁盘数组。

请依照以下步骤，使用全新的硬盘修复 RAID 磁盘阵列：

1. 移除损坏的 SATA 硬盘，然后在相同的 SATA 连接端口位置，安装一颗全新且规格容量相同的 SATA 硬盘。

目标硬盘的容量应与原有硬盘的容量相同。

1. 重新启动系统，然后依照 6-31 页“使用非 RAID（Non-RAID）硬盘修复 RAID 磁盘阵列”的步骤进行重建。

6.3.8 在 BIOS 程序中设置启动阵列

当您使用 Intel Matrix Storage Manager 创建多重 RAID（multi-RAID）时，您可以在 BIOS 程序中设置 RAID 阵列的启动优先顺序。

请依照以下步骤，在 BIOS 程序中设置启动阵列：

请从硬盘中至少设置一个启动阵列。

1. 请在开机自检（POST）时，点击 <Del> 键进入 BIOS 程序设置画面。
2. 进入 Boot 菜单，然后选择 Boot Device Priority 项目。
3. 使用向上/向下方向键选择启动顺序后点击 <Enter> 键，请参考 5.6.1“启动设备顺序（Boot Device Priority）”的说明。
4. 从 Exit 菜单中，选择 Exit & Save Changes，然后点击 <Enter> 键。
5. 当显示确认窗口时，请选择 OK，然后点击 <Enter> 键。

第七章

安装驱动程序

在本章节中将介绍服务器内的相关驱动程序的安装与设置说明。

7.1 安装 RAID 驱动程序

当您在系统中创建好 RAID 数组模式后，就可以开始安装操作系统至独立的硬盘设备或具启动功能的数组上。本章节将介绍如何在安装操作系统的过程中，控制 RAID 的驱动程序。

7.1.1 创建一张 RAID 驱动软盘

您必须使用其他的电脑主机，并搭配系统/主板所附的应用程序光盘中的软件，来创建此张 RAID 驱动程序软盘。

当您使用 LSI Software RAID Configuration 工具程序创建 RAID 设置，SATA 光驱的启动次序将需通过手动调整。否则，系统将不会通过 SATA 光驱启动。

当您在进行 Windows 或 Red Hat Enterprise Linux 操作系统安装时，必须使用一张 RAID 驱动程序软盘，来指定所使用的数组模式。您可以在 DOS 模式下，创建 RAID 驱动程序软盘（使用应用程序光盘中的 Makedisk 工具程序进行制作）。

在 DOS 环境下，创建一张含有 RAID 驱动程序的软盘：

1. 在光驱中放入本主板的驱动与应用程序光盘。
2. 重新开启电脑，然后进入 BIOS 设置画面。
3. 选择启动的设备，将光驱设置为第一个启动设备，存储设置后退出 BIOS 设置画面。
4. 将电脑重新启动，显示如下的 Makedisk 菜单画面。

1. 使用方向键选择您所要创建支持哪一个 RAID 驱动程序软盘后，再按 键进入子菜单。

ICH10R INTEL RAID Driver (ICH10R Intel RAID 驱动程序)

ICH10R LSI RAID 驱动程序

ICH10R LSI RAID Driver

Windows XP 32 bit

Windows XP 64 bit

Windows Server 2003 32 bit

Windows Server 2008 64 bit

Windows Vista 32 bit

Windows Vista 64 bit

Windows Server 2008 32 bit

Windows Server 2008 64 bit

RHEL AS4 UP6 32/64 bit

RHEL AS4 UP7 32/64 bit

RHEL 5 UP1 32/64 bit

RHEL 5 UP2 32/64 bit

SLES 9 SP3 32 bit

SLES 9 SP3 64 bit

SLES 9 SP4 32 bit

SLES 9 SP4 64 bit

SLES 10 SP1 32 bit

SLES 10 SP1 64 bit

SLES 10 SP2 32 bit

SLES 10 SP2 64 bit

Back

Exit

1. 将一张已格式化的空白软盘插入软驱，然后选择您要创建的 RAID 驱动程序类型对应的软盘。
2. 选定后点击。
3. 按照屏幕指示创建驱动程序软盘。

在 Windows 系统环境下，创建包含 RAID 驱动程序的软盘：

1. 进入操作系统。
2. 将本系统/主板的驱动及应用程序光盘放入光驱。
3. 进入 Make Disk 菜单，选择您要创建的 RAID 驱动程序类型。
4. 然后将一张已格式化的空白软盘插入软驱。
5. 按照屏幕指示完成创建。

创建 RAID 驱动程序软盘完成后，请取出软盘，并将其切换至防写入保护状态，以防止病毒入侵。

在 Red Hat® Enterprise Linux server 系统环境下，创建包含 RAID 驱动程序的软盘：

1. 将一张空白 1.44MB 软盘插入 USB 接口软驱。
2. 输入 dd if=XXX.img of=/dev/sd(x)（其中 x 表示软驱代号，根据您的 RAID 配置不同而有所不同）后，通过光盘中的 Makedisk 程序，将驱动程序文件复制到这张软盘中：

光盘中的 LSI MegaRAID 驱动程序文件路径如下： \Drivers\ICH10R LSI RAID\Driver\makedisk/Linux

1. 完成创建后，请将软盘取出。

7.1.2 安装 RAID 驱动程序

Windows Server 操作系统

当在 Windows Server 系统安装过程中

当在 Windows Server 系统安装过程中，请安装 RAID 驱动程序：

1. 使用 Windows Server 系统安装光盘启动，然后就会进入 Windows Setup 安装画面。

1. 当出现 “Press F6 if you need to install a third party SCSI or RAID driver...” 的信息时，请点击 键。
2. 当出现对话框时，请点击 键来指定一个额外的设备（Specify Additional Device）。

1. 放入先前制作好的 RAID 驱动程序软盘于软驱中，然后按 键。

1. 从清单中选择您要安装的 RAID 控制驱动程序后，按 键。
2. 接着 Windows Server 安装程序会开始从 RAID 驱动程序软盘中载入 RAID 控制驱动程序，当完成后，请按 键继续其他的安装。
3. 完成 RAID 驱动程序安装后，操作系统会继续进行安装，请依照画面的指示来进行。

在既有的 Windows Server 系统下安装

在既有的 Windows Server 系统下安装 RAID 驱动程序：

1. 重新启动，使用 Administrator（主管理者）登入 Windows 系统。
2. Windows 系统会自动检测到需要安装硬件驱动程序（New Hardware Found）的窗口提示，然后请先点击画面中的 Cancel（取消）钮。
3. 使用鼠标按右键选择桌面上的 My Computer（我的电脑）图标，然后从弹出的菜单中，选择 Properties（内容）。
4. 接着请点击 Hardware（硬件）这栏，然后点击 Device Manager（设备管理器）来显示系统当前连接的相关硬件。
5. 使用鼠标右键点击 RAID Controller 项目后，选择 Properties（属性）。
6. 点击 Driver（驱动程序）字段，然后点击 Update Driver 按钮。
7. 这时会开启 Upgrade Device Driver Wizard（升级驱动程序向导）窗口，请按 Next（下一步）按钮。
8. 在软驱中放入刚刚您所制作的 RAID 驱动程序软盘。
9. 选择 “Install the software automatically (Recommended)”，然后点击画面上的 Next（下一步）按钮。
10. 安装向导会开始搜索 RAID 驱动程序，当找到后请按 Next（下一步）按钮进行安装驱动程序。
11. 当完成安装时，请点击 Finish 按钮。

查看所安装的 RAID 驱动程序：

1. 使用鼠标按右键选择桌面上的 My Computer（我的电脑）图标，然后从弹出的菜单中，选择 Properties（属性）。
2. 接着请点击 Hardware（硬件）这栏，然后点击 Device Manager（设备管理器）来显示系统当前连接的相关硬件。
3. 点击在 SCSI and RAID controllers 项当前面的 “+” 符号，这时就可以看到显示 Intel(R) ICH8R/ICH9R/ICH10R/DO SATA RAID Controller 项目。

本画面只能参考，请依您服务器所显示的实际画面为主。

1. 使用鼠标右键点击 RAID controller 项目，然后选择功能表中的 Properties（属性）。
2. 点击 Driver（驱动程序）这栏后，选择 Driver Details 按钮来查看 RAID 驱动程序的说明。
3. 当完成后，点击 OK（确定）。

Red Hat® Enterprise Linux 操作系统

请依以下的步骤，在 Red Hat® Enterprise 操作系统安装过程中安装 RAID 驱动程序：

1. 使用 Red Hat® 操作系统安装光盘启动系统。
2. 然后于 Boot: 后，输入 linux dd，然后点击 键。

注意：当在 RHEL AS5 操作系统安装过程中安装 RAID 驱动程序时，输入 linux dd noprobe=ata1 noprobe=ata2 ...，ata 数取决于用在创建 RAID 磁盘数组的硬盘数量。例如，若您想使用六个硬盘来创建 RAID 数组，请输入以下命令列：linux dd noprobe=ata1 noprobe=ata2 noprobe=ata3 noprobe=ata4 noprobe=ata5 noprobe=ata6

1. 当系统询问您若要通过软盘安装时，请点击 键来选择 Yes，然后点击 键继续。

1. 当出现此对话框时，请在软驱中放入 Red Hat Enterprise 的 RAID 驱动程序软盘，并选择 OK，然后点击 键。

此时会开始安装 RAID 驱动程序至系统中。

1. 当询问您是否增加其他额外的 RAID 控制器驱动程序时，选择 No，然后点击 键。

1. 接着请依照系统的提示继续完成操作系统的安装。
2. 如果您安装的是 RHEL AS5，操作系统，在安装完成后，请先不要点击 Reboot。请先点击 + + 键，从图形界面切换至命令列界面，依照步骤 8 运行 replace_ahci.sh。
3. 若您所使用的是标准软驱，请在命令列界面输入以下的命令运行 replace_ahci.sh： mkdir /mnt/driver mount /dev/fd0 /mnt/driver cd /mnt/driver sh replace_ahci.sh reboot

若您所使用的是 USB 软驱，则请在命令列界面输入以下的命令运行 replace_ahci.sh： cat /proc/partitions

请记下 sdb 前的 Major 与 Minor 数值，后续的步骤会用到这两个数字。

mknod /dev/sdb b [major number] [minor number]
mkdir /mnt/driver
mount /dev/sdb /mnt/driver
cd /mnt/driver
sh replace_ahci.sh
reboot

SUSE Linux 操作系统

请依照以下的步骤，于 SUSE Linux Enterprise Server 操作系统下安装 RAID 控制芯片的驱动程序：

1. 使用 SUSE 操作系统安装光盘启动。
2. 在 Boot Options 菜单中，用方向键选择 Installation 项目。

1. 然后点击 键，画面右下方会出现一个提示信息，选择 Yes 后按 键继续。

1. 将 RAID 驱动程序软盘放入软驱。请确认您已选择 Boot Options 菜单中的 Installation 选项，然后点击 键。

如果您所安装的为 SLES 10，请在 Boot option 之后输入命令 brokenmodules=ahci 后，按 键继续。

1. 当以下画面出现时，选择以软驱（fd0）（以下画面只供参考，若所使用的为 USB 接口软驱，则显示为 sda，请依画面实际的显示为准）作为读取驱动程序的升级设备。选择 OK，然后点击 键。

RAID 控制器驱动程序就会安装到系统中。

1. 接着请依照系统的提示，完成操作系统的安装。

7.2 安装 Intel 芯片驱动程序

本章节提供您如何安装在 Intel 芯片环境中的即插即用设备元件。

您需要在 Windows Server 操作系统环境中，手动安装 Intel 芯片软件，请依照以下的步骤来进行：

1. 重新启动电脑，然后使用 Administrator（管理员）登入操作系统。
2. 于光驱中放入主板/系统的驱动程序光盘。若您已经启动光盘自动检测的功能，通过操作系统自动检测的功能，会自行启动光盘显示 Drivers （驱动程序）菜单画面。
3. 选择 Intel Chipset Device Software 后，开始进行安装。

1. 接着显示 Intel(R) Chipset Device Software 画面，请依照画面的指示按 Next 进行安装。

1. 当显示 License Agreement（授权同意）说明时，请点击 Yes 继续。

1. 浏览并阅读 Readme File Information 后，请点击 Next 继续。

1. 在完成安装后，显示如下的图标，按 Finish 钮后即可重新启动。

本节将介绍如何在 Windows Server 操作系统下，安装 Intel® Gigabit 网络驱动程序。

请依照以下的步骤，来安装网络控制驱动程序：

1. 重新启动，使用 Administrator（管理员）身分登入操作系统。
2. 于光驱中放入主板的公用与驱动程序光盘，则画面会自动显示「Drivers」的欢迎窗口（请将光驱启动「自动安插通知」功能）。

• 当操作系统会自动检测到网络控制器，并显示 a New Hardware Found 窗口时，请先选择 Cancel（取消）来关闭这个对话框。 若欢迎窗口并未自动出现，那么您也可进入驱动程序及应用程序光盘中的 BIN 文件夹，点击 ASSETUP.EXE 主程序来开启菜单窗口。
• 点击主菜单中的 Intel Network Connections Software 选项来安装驱动程序。

1. 点击画面中的 Install Drivers and Software 选项，开始安装的动作。

1. 勾选 Intel(R) PROSet for Windows Device Manager 对话框中的项目，然后再点击 Next 开始安装。

1. 当完成安装时，请点击 Finish 离开安装向导画面。

这里将介绍如何安装 Aspeed AST2050 图形显示界面（VGA）驱动程序。

您需要在 Windows Server 系统中，手动安装 Aspeed® AST2050 图形显示界面驱动程序。

请依照以下的步骤安装 Aspeed® AST2050 图形显示界面驱动程序：

1. 重新启动，使用 Administrator（主管理者）登入 Windows 系统。
2. 于光驱中放入主板/系统所附的驱动与应用程序光盘，若您的系统已经启动了光驱「自动安插通知」的功能，那么稍后一会光盘会自动显示 Drivers 菜单（驱动程序菜单）窗口。

1. 点击 Install 来升级图形显示界面驱动程序。

1. 当完成安装时，请点击 Finish 离开并重新启动电脑。

在产品所附的公用与驱动程序光盘中，包含有驱动程序、管理应用程序，以及一些工具程序，让您可以搭配在主板上操作使用。

公用与驱动程序光盘中的联络信息，可能会因为不定时的情况而有所更动。请参考华硕网页（www.asus.com.cn）上的信息来升级至最新的联络信息。

7.5.1 运行公用与驱动程序光盘

将此光盘放入系统的光驱中，然后光驱会自动显示 Drivers（驱动程序）菜单画面（若您的系统已经启动了光驱「自动安插通知」的功能，则会自动显示）。

若 Drivers 菜单并未自动出现，那么您也可以应用程序与驱动程序光盘中的 BIN 文件夹里面直接点击 ASSETUP.EXE 主程序来开启菜单窗口。

7.5.2 驱动程序主菜单

Drivers（驱动程序）主菜单提供了您当前需要安装的一些硬件驱动程序，请安装必要的驱动程序来启动您系统上的硬件。

主菜单的安装画面可能会因为您的操作系统不同，而有所差别。

管理软件菜单提供了您当前所需要的网络与服务器管理等应用程序。请点击您所需要的软件，来进行安装。

7.5.4 制作驱动程序软盘菜单

本菜单提供了您当前所需要的驱动程序项目。点击您所需要的驱动程序，来进行制作。

7.5.5 联络信息

在 Contact information（联络信息）菜单中，提供您相关的联络信息，您也可以在用户手册的封面内页上找到相关的联络信息。
