MS70-BZ1528 - 洗衣机 HAIER - 免费用户手册

产品类型	全自动波轮洗衣机
型号	MS70-BZ1528
品牌	海尔 (Haier)
额定洗涤容量	7.0 kg
额定脱水容量	7.0 kg
外形尺寸 (宽×深×高)	520 mm × 550 mm × 930 mm
额定电压/频率	220 V ~ 50 Hz
能源效率等级	1 级
进水水压	0.03 - 1.0 MPa
洗涤噪声 (声压级/声功率级)	42 dB / 54 dB (A 计权)
脱水噪声 (声压级/声功率级)	49 dB / 61 dB (A 计权)
核心功能	免清洗、立式翻转水流、S-D 芯变频电机、三大智能感知、模糊控制、触摸按键、变频降噪
特殊程序	常用、节水、速洗、家纺、强力、标准、羊毛、免熨、羽绒
附加功能	I Wash（个性化记忆）、风干、留水、预约（2-24 小时）、童锁
安全保护	上盖锁定、儿童锁、自动断电、故障报警
清洁保养	清洁线屑过滤器、清洗进水阀过滤网、擦拭箱体（禁用有机溶剂）
保修期限	整机免费保修三年（家庭用）
售后服务热线	4006 999 999

常见问题 - MS70-BZ1528 HAIER

如何设置预约洗涤？

在待机状态下，触摸预约键，默认预约时间为2小时，每次触摸增加1小时，最长可设24小时。设定后洗衣机将在预约时间结束洗涤。如需更改，需关闭电源重新选择。

童锁功能如何启用和解除？

启用：洗衣机启动后，按住童锁键3秒以上，显示屏显示“CL”，童锁开启，所有按键锁定。解除：再次按住童锁键3秒以上，“CL”消失，童锁解除。启动前也可触摸一次童锁键预激活，启动后自动锁定。

洗涤过程中上盖打不开怎么办？

洗衣机运行中上盖被锁定，属于正常保护。如需打开，请先触摸启动/暂停键暂停程序，然后按动电源键关机，听到“啪”声后上盖即可打开。若断电后仍打不开，可重新通电后按电源键解锁。

出现E2错误代码是什么原因？

E2表示上盖未盖好。请检查上盖是否完全关闭，确保盖严后触摸启动/暂停键继续运行。

如何清洗线屑过滤器？

按压线屑过滤器上端向外拉出，向上提打开后盖，清除内部线屑。清洗后装回原位，确保安装牢固。建议每次使用后清理。

洗衣机不进水或进水慢怎么办？

检查水龙头是否打开、进水阀是否堵塞（清理进水阀过滤网）、水压是否过低。若停水或水管冻结，待恢复正常后触摸启动/暂停键。如仍无法解决，请联系售后服务。

脱水时振动大或噪音大如何解决？

检查洗衣机是否放置平稳（调整底脚使水平），衣物是否偏置（均匀放置衣物），排水管高度是否低于10cm。若仍有问题，可能衣物放置过多或过少，请适当调整。

能否洗涤羽绒服？

可以，但需选择羽绒程序，并使用压盖将衣物压至平衡环下沿以下。务必检查衣物标签，确认可机洗。避免洗涤防水性衣物（如雨衣）。

“留水”功能如何使用？

选择留水功能后，洗衣机在漂洗或洗涤结束后不排水，保留水约4小时（每15分钟蜂鸣提示）。如需收集水，将排水管末端放入容器，触摸启动/暂停键排水。若4小时内未收集，洗衣机自动排水并继续下一程序。

为什么洗涤时波轮会转动？

进水前波轮转动是洗衣机自动检测衣物重量（部分程序）；进水过程中波轮转动是为了溶解洗涤剂。属于正常现象。

用户手册 MS70-BZ1528 HAIER

为了方便您使用，请仔细阅读说明书，并按照说明书的步骤操作。自始至终，海尔星级服务都伴随着您，使用时无论有什么问题，请按照售后服务信息中的电话、地址联系我们，我们时刻恭候为您服务！

免清洗

采用六大清洗系统对洗衣机内外桶进行物理清洁，解决洗衣机诞生近100年以来内外桶污垢残留的顽症；树立全球洗衣机行业内外桶自清洁标准；在现有双动力、波轮、滚筒、搅拌洗衣机基础上，为全球消费者提供新一代健康、洁净的洗衣解决方案

立式翻转水流

洗衣桨与内桶同时正反转，并通过电机快速换向形成万向立式翻转水流，衣物在内桶中上下翻转，达到洗涤均匀、高洗净、不缠绕和洗高档衣物的效果

S-D芯变频电机

彻底取消皮带，减少运转时的震动，运行更平稳，噪音更低让洁净更安静；波轮每转3°感知一次洗涤的速度、水流、衣物状态，对各种衣物的洗涤达到收放自如的状态；控制系统以每秒100次的信号指令精准控制电机的洗涤状态，实现对各种衣物的精准洗护

三大智能感知

特有水量、衣量、衣物材质三种智能检测手段，根据检测结果调整洗衣时间，节能更省心

模糊控制

洗衣机会根据衣物多少确定合适的水位和洗涤时间，智能控制整个洗衣程序

触摸按键

时尚大屏触控，手指轻触即可发出洗衣指令，操作舒适，方便使用

变频降噪

采用变频技术和智能程序控制，实现了软启动、软停机、降低噪音约10dB

尊敬的海尔用户：感谢您选择、使用海尔产品。

我们承诺：

您任何海尔产品需要安装或维护服务时，我们将提供 1+5

的成套增值服务：

1”：送货安装服务一次就好

5”：五项组合服务：

【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。

【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。

【C】一站式通检，对用户家其他电器逐一通检保养。

【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。

【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。

体现海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登陆

http://fuwu.rrs.com查询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。

目录

用前须知	安全注意事项	1
	安装与调整	3
	内部构造和部件名称	5

使用方法	准备	7
	洗涤过程打开上盖,放入洗涤物......9放入洗涤剂......9关闭上盖......10接通电源......10选择洗涤程序......10依据个人需要对程序进行设置......11设置预约......13童锁功能......13	9

服务信息	清洁保养	15
	疑问解答	16
	技术数据	19
	保修说明	20

本产品属于 I 类电器，请您使用时注意用电安全。

必须使用有可靠接地的电源，电源的地线要接地，不能和自来水管等公用设施连接；分清地线和零线，不能将这两种导线连接在一起。

必须使用单独专用插座，插座应为国家强制性产品认证的合格产品。

警示

关系到产品安全和使用者的人身安全，必须严格按要求操作，否则可能会造成洗衣机的损坏或危及使用者的人身安全。

请将电源线插头插在单相三极220V 交流电电源插座上，插座的接地线端一定要可靠接地。可能的话，最好使用漏电保护器。接地端不应与煤气管道、自来水管道、暖气管道等公用设施连接。

如果用户家用电不能达到安全要求，如无接地线等，必须由专业人员处理到位。

当本机正在工作时，请勿拔下电源插头或切换电源。

请勿用湿的手插拔电源插头。 当本机程序运行终止时必须断水断电，并在再次使用本机前检查电源插头确保完好。

不要过度弯曲、拉伸、扭转、捆扎或让重物重压电源线。电源插头的插片要保持清洁，若沾有灰尘，请仔细用干布擦掉。

当电源线或电源插头损伤时，为避免危险，必须由我公司特约维修点或我公司售后服务部门专职人员更换。

是必须禁止的行为，否则可能会造成洗衣机的损坏或危及使用者的人身安全。

洗衣机不能直接放在不透风的地毯上，地毯不能堵住底部通风口，确保洗衣机的安装位置通风顺畅，请勿将洗衣机放在高于地面的台子上使用，以防洗衣机跌落。

不能安装在浴室等潮湿的地方，绝对不能用水冲洗本机。

不能将湿衣物放到洗衣机上面，尤其是操作部位。

使用本机时，在开启和关闭上盖过程中，手指不要松开上盖，谨防出现伤手等意外情况。

在搬运洗衣机时，严禁将手放在箱体把手以外的位置。

请勿使用 50^ C以上的热水。

在没有成人监督的情况下， 儿童不得使用本机。

洗衣机拆箱后，不要让儿童玩拆下的纸板箱、塑料包装袋、包装泡沫等包装材料。

洗衣机工作时，请勿将手伸进运转中的洗衣机桶里面，即使转速很慢也是危险的，要特别注意孩子，切勿让儿童攀爬洗衣机。

不要与其它电器合用一个插座，插头与插座配合松动时不要使用。

请勿使用本机洗涤染有挥发性物质(稀释剂、汽油等)的衣物。

请不要在洗衣机上放置物品，尤其不要将任何热的、重的物品（如盛有热水的壶）放在洗衣机上。

避免阳光直接照射洗衣机，不要靠近暖气等热源。

禁止洗涤雨衣、车罩等防水性衣物，以免异常振动或损坏衣物。

洗涤在水面上漂浮的衣物时（如羽绒服等），要特别注意羽绒服上的洗涤说明标签，按照标签要求确定是否可以机洗（无标签或有标签无明确可机洗的视为不能机洗），以免损坏。

请勿靠近沼气池等含有易燃易爆气体和液体的环境使用。

安装与调整

1 清点随机附件

进水管部件

底盖

螺钉

说明书

压盖

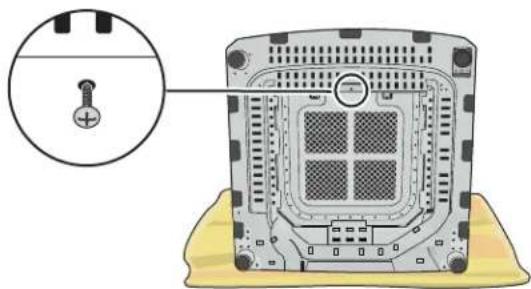

2 安装底盖

1 将洗衣机正面向上放倒至柔软的垫布上。
2 将底盖插入洗衣机底座的底盖槽内，然后用螺钉将其紧固。

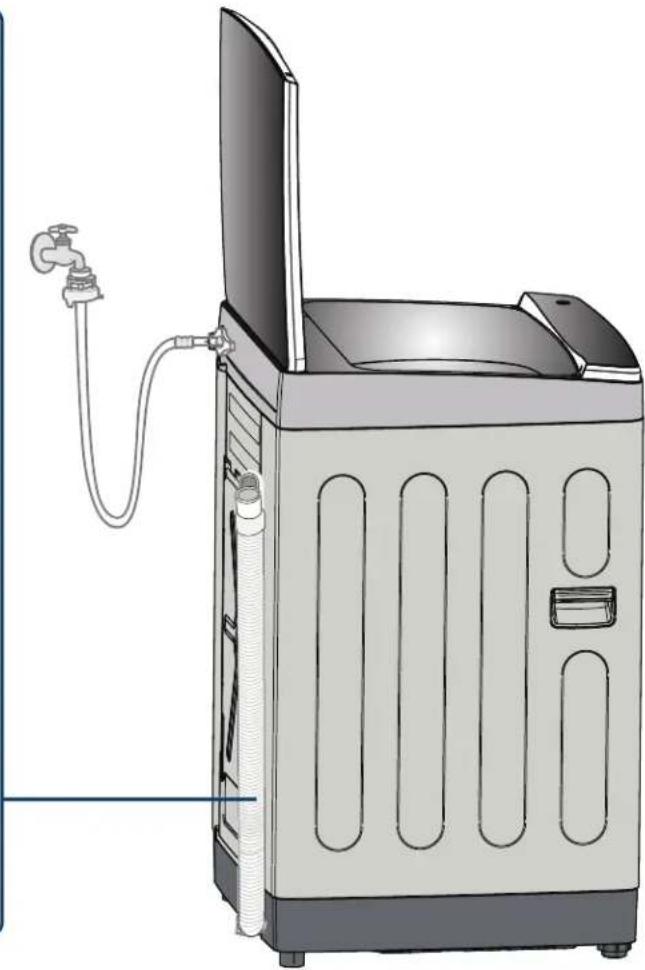

• 请设置排水管高度不超过10cm。
• 超过限定高度将造成排水不畅或不排水。
• 请勿踩踏排水管。

更改排水管的长度

• 缩短排水管时 需要缩短排水管时，可按照所需长度进行剪切，但剪切后的排水管挂钩不能再次安装。
• 延长排水管时 请使用内径为30mm以上，长度1.5m以下的排水管。

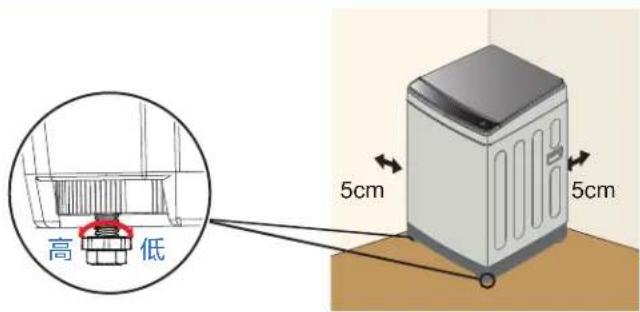

如果不水平时，请将洗衣机调整脚侧稍微抬起，旋转调整脚来调整洗衣机，使其水平。

• 洗衣机距离墙至少 5cm。
• 支撑面最大允许倾斜角为 2^ 。

5 进水管的连接

(请使用随机附带的新进水管，旧的不能重复利用)

1 选择合适的水龙头

● 要求前端长度大于 10mm，水龙头出口端面要平整，以免漏水。

2 取下进水管接头

① 按住锁紧杆下端。
② 压下滑动器，取下进水管接头。

3 安装进水管接头

① 揭下标记牌。
② 调整螺母，使螺纹露出约 3-4圈。
③ 将进水管接头的四颗螺钉松至可将进水管接头套在水龙头上。
④ 如果进水管接头无法套在水龙头上，请取下衬套。
⑤ 将四颗螺钉均等拧紧，然后旋紧螺母。
⑥ 螺母旋紧至水不渗漏为止。

4 进水管接头与进水管的连接

① 压下滑动器，将进水管插入进水管接头。
② 将锁紧杆挂住进水管接头，放下滑动器，到发出“啪”的声音为止。

5 进水管与洗衣机的连接

① 将进水管接头螺母套进洗衣机上部的进水口。
② 向右拧紧进水管接头螺母并检查螺母是否紧固到位。

如果吸水垫松动或损坏，请与本公司售后服务部门联系。

6 检查进水管安装状态

☑ 检查进水管连接是否牢固。
☑ 安装完毕后，打开水龙头，检查是否漏水。
☑ 切勿强力弯曲进水管。
每次使用洗衣机前，请检查确认进水管与水龙头连接牢固。

7 接通电源之前，请检查！

插座是否能承受洗衣机的最大功率负载。 为了保险起见，插座及电源线最大承载电流不低于 15 安培。
电源电压是否符合所要求的数值。
插座与洗衣机的插头是否一致。 如不一致，请重新更换电源线或插座使之一致；如需更换电源线，需由专业人员更换或与本公司特约维修点联系。

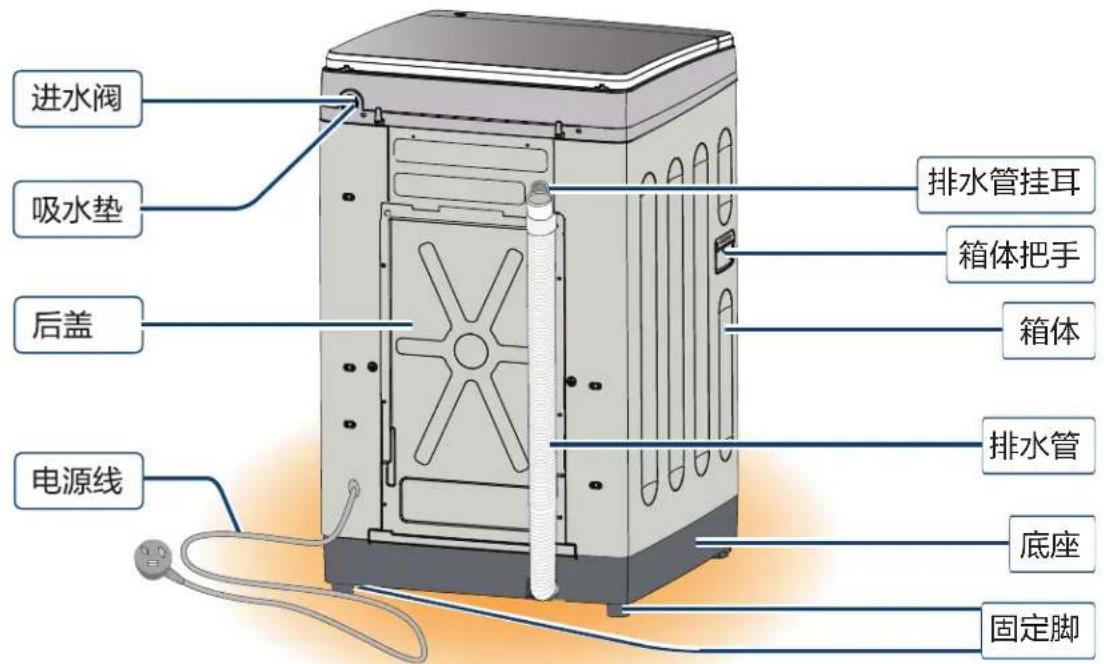

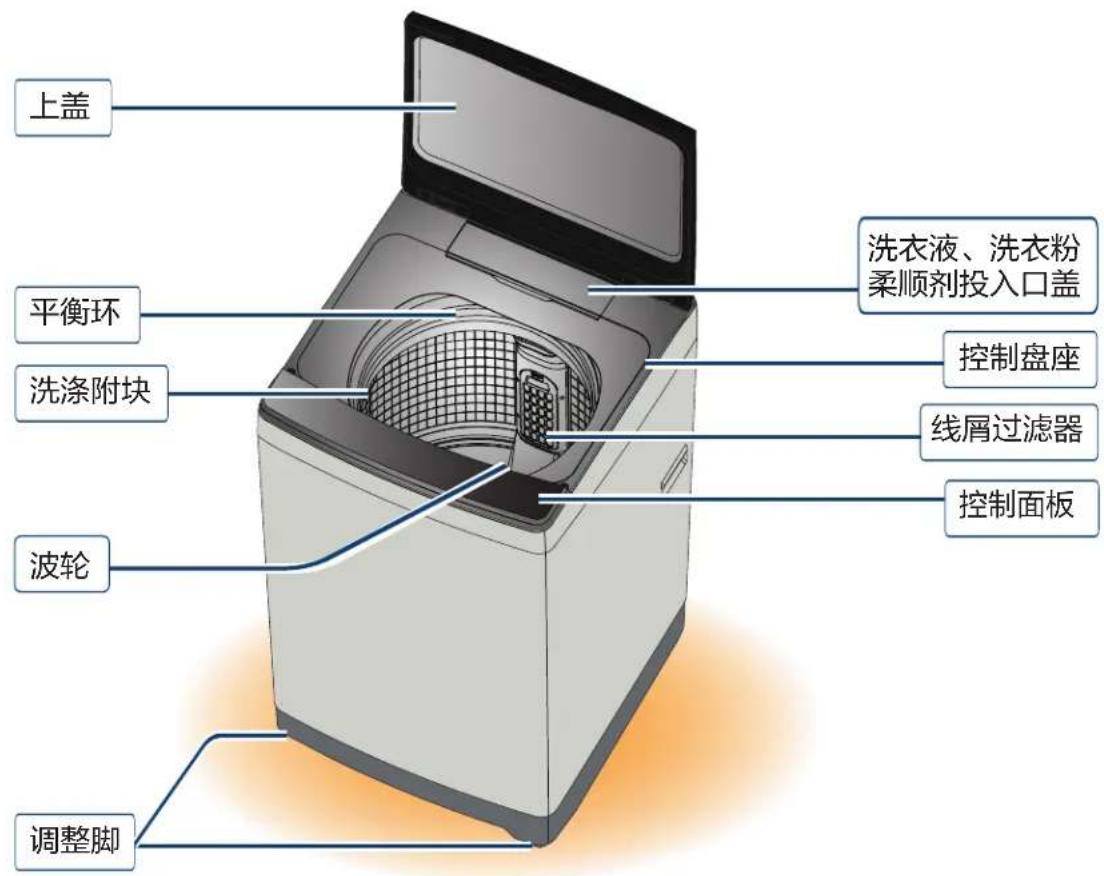

内部构造和部件名称

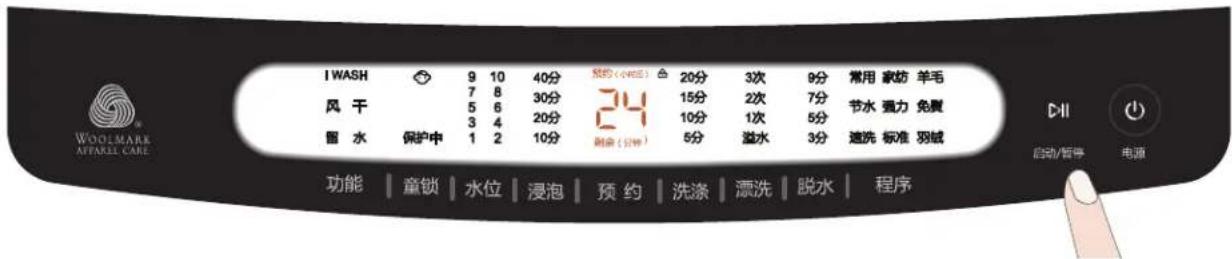

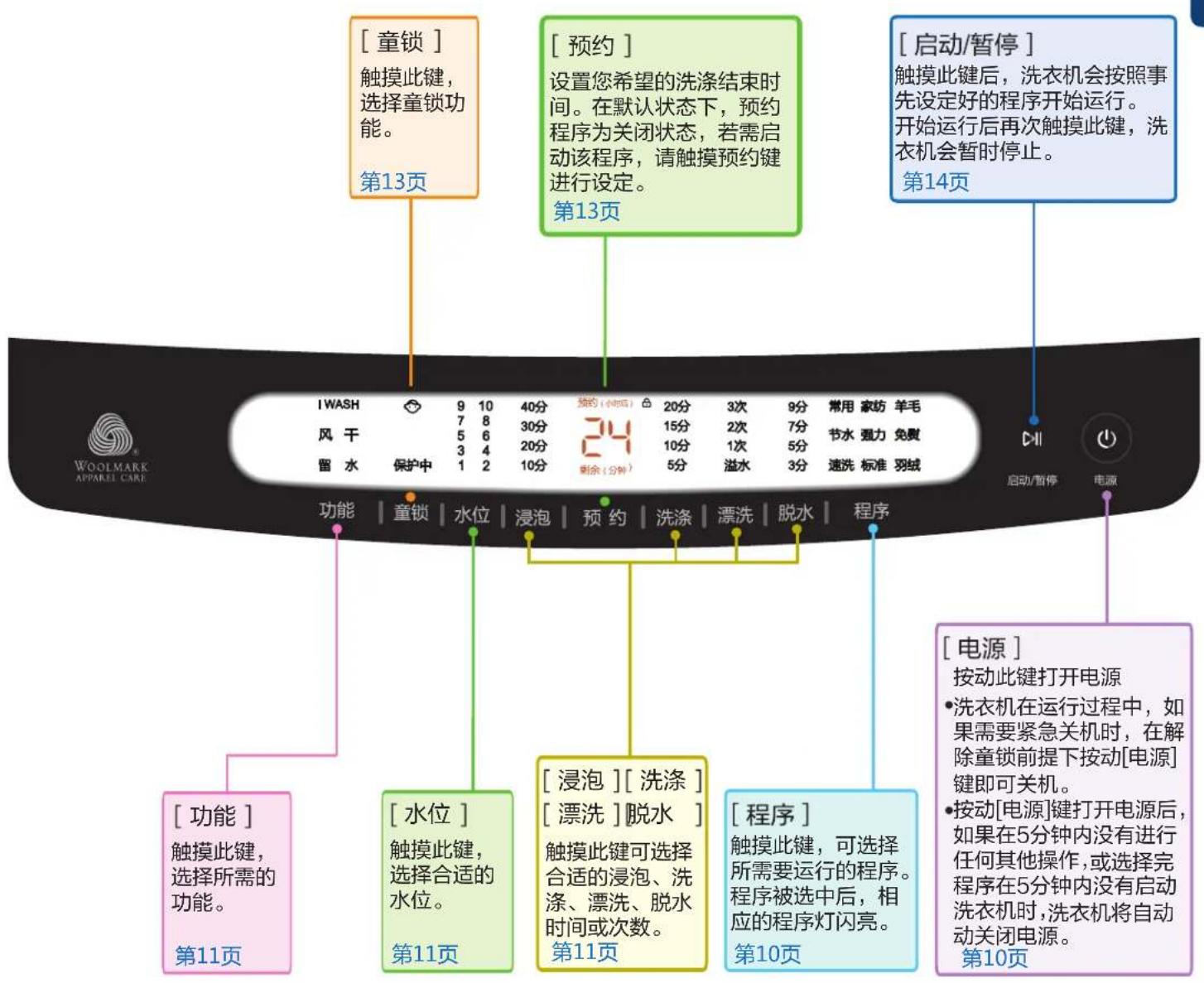

控制面板

准备

可以洗涤的衣物

洗衣机的洗涤、脱水容量是指一次可洗、脱状态标准洗涤物（按标准GB/T4288-2008附录A中A.4规定的洗涤物）的最大重量。

MS70-BZ1528

- 使用了强捻丝的衣物（一般带有梭织图案）

- 丝绸衣物

- 人造丝、铜氨纤维及其混纺品

洗前准备

• 检查洗涤物上的洗涤标签，是否适合机洗，否则如果错误的选择了洗涤方式，可能会导致衣物的损坏、变形等后果,海尔洗衣机对此不负有责任。
• 将容易掉色的衣物与其他衣物分开洗涤，深色和浅色衣物分开洗涤，白色衣服单独洗涤，以免串色。
• 附着线屑或毛发的衣物应清除线屑或毛发后再洗涤，以免线屑或毛发附着在衣物上。
• 附有较多泥灰的衣物，请先将泥灰或大块污垢处理干净再进行洗涤，如果是特别脏污的部位，请事先沾上洗涤剂，这样更易消除该部位的污垢。
• 为提高洗涤效果，单独洗涤大件衣物（如：床单、窗帘、被罩等）时，请将衣物均匀分散放置在内桶中。若大件衣物和小件衣物一起洗涤时，请先将大件衣物均匀放置在内桶中,然后再放入小件衣物。
• 请将易起球、长绒的衣物和纽扣较大的衣物内层外翻后方可洗涤。避免在洗涤过程中纽扣碰撞到内桶壁而发出声音。
• 大件衣物、床上用品和特殊用品，请尽量选择强力程序或家纺程序（见程序面板）及中高水位进行洗涤。
• 请将洗涤物的衣兜中的异物清理干净。破损衣物请修补后再洗涤。请将长带打结、纽扣扣好、拉链拉好。
• 受化学品污染的衣物勿直接投入洗衣机内。
• 冬天水温较低，洗衣粉尽量用温水溶解后放入，以有效发挥洗衣粉作用。
• 洗涤物不应过量，投入前将衣物展开抖松。不易吸水的衣物请用手按入水中，确保衣物不再浮起后，开始洗涤。

为保证最佳的洗涤平衡效果，避免衣物磨损，请按照如下注意事项放置衣物

1. 请将衣物直接放入洗衣桶内，并均匀放置在内桶底部，避免叠加。
2. 本机会自动传感衣物的重量，以求最合适的洗涤水量，水位略有不同属正常现象。

洗衣机的准备

将电源插头插入插座

接好进水管，打开水龙头

放下排水管

• 初次使用时,请按照“安装与调整”(3\~4页)安装洗衣机。
• 若在温度为 0^ C 或以下的环境中使用本机, 可能会损坏进水阀和排水系统。

如果本机放置在温度为 0^ C 或以下的环境中，则必须先将其移至室温环境中静置 24 小时后方可使用。

• 请确认电源插座可靠接地，接地端不应与煤气管道、自来水管道、暖气管道等公用设施连接。
• 地面倾斜或不平会造成洗衣机运行不平稳或引起异常声音，请放平洗衣机。

为保证最佳的洗涤平衡效果，避免衣物磨损，请按照如下注意事项放置衣物

1. 请将衣物直接放入洗衣桶内，并均匀放置在内桶底部，避免叠加。
2. 本机会自动传感衣物的重量，以求最小的耗水量，水位略有不同属正常现象。

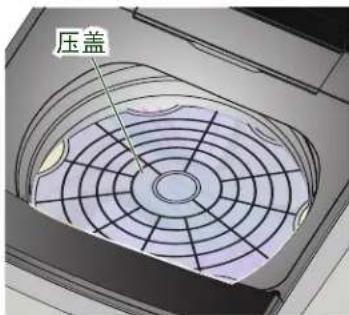

如果洗涤蓬松衣物（比如可以机洗的羽绒服等），请使用压盖将衣物压到平衡环下沿以下。注意压盖的方向要按照压盖中部“此面向上”的标识放置。

2 放入洗涤剂

用户可在洗涤前将洗衣液、洗衣粉、柔顺剂添加到洗衣液、洗衣粉、柔顺剂投入口。洗衣过程中，洗衣机会将洗衣液、洗衣粉、柔顺剂自动添加到洗涤桶中，无需手动添加。(注：本机不能储存洗涤液、洗衣粉、柔顺剂，投放时请加入一次洗衣所需的使用量，在进行下一次洗衣时需重新进行添加。) 投放方法如下:

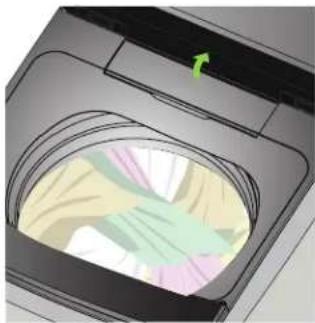

1. 如图所示方向打开投入口盖

• 请根据洗涤量、所选择的水位、衣物的脏污程度及您所选用的洗衣粉的使用说明适量投放洗衣粉。
• 模糊程序及预约洗涤时，建议将洗衣粉直接投入洗衣粉盒。
• 建议不要使用高泡沫洗衣粉，以免影响洗衣效果或泡沫溢出。
• 质量不好或时间长失效的洗衣粉可能会结块，使用时请注意及时清理洗衣粉盒。

2.投放洗涤剂

洗衣液投入口

洗衣液

将洗衣液从此处倒入，每次最大投放量请不要超过MAX上沿。

将柔顺剂从此处倒入，每次最大投放量请不要超过MAX上沿。

3. 正确添加结束后，请将投入口盖附近擦拭干净，盖好投入口盖。

3 关闭上盖

4 接通电源

按动 [电源] 键打开电源。

再次按动 [电源] 键即可切断电源。

按动［电源］键打开电源后，如果在5分钟内没有进行任何其他操作或选择完程序，在5分钟内没有启动洗衣机时，洗衣机将自动关闭电源。

洗衣机在运行过程中，如果出现错误信息或需要关机时，按动 [电源] 键即可关闭洗衣机。

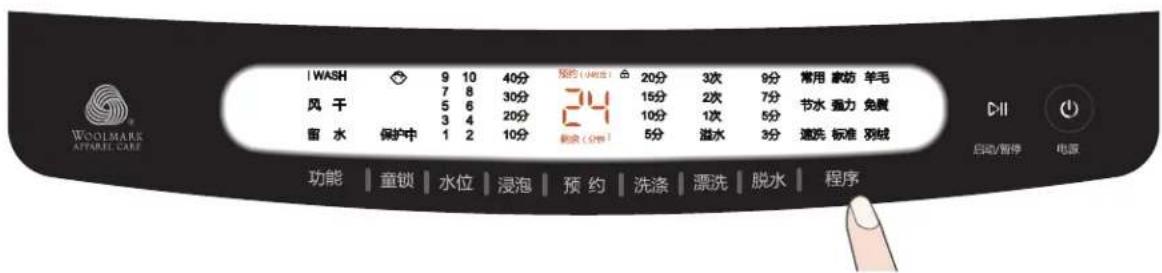

5 选择洗涤程序

触摸 [程序] 键选择所需要的洗衣程序。

常用

常用的洗涤方式

节水

一般面料的标准节水洗涤 较大较厚衣物的洗涤

速洗

轻污的小件衣物的快速洗涤

家纺

床单，毛巾被，窗帘等大件家纺类衣物的洗涤

强力

标准

按照国家能效标准的检测程序额定容量测试请选择最高水位，半载容量测试请参照水位/水量对应表选择5水位，洗涤剂使用IECB型洗衣粉

羊毛

1.0kg以下适合机洗的羊毛衣物的轻柔洗涤

免熨

适合机洗的T恤、衬衫等衣物的呵护洗涤

羽绒

适合机洗的羽绒衣物洗涤（必须使用压盖）

6 依据个人需要对程序进行设置

功能

• 触摸此键，可选择“I WASH”、“风干”、“留水”功能。
• I WASH: 可以记忆用户的个性化程序设定（速洗、标准、羊毛、免熨、羽绒程序不可选择该功能）
• 风干：本机最多可风干化纤衣物1.5kg（风干后适当晾晒可有效缩短风干时间），其它衣物的风干程度随布质的不同而不同，使用风干功能前，请将衣物抖散。
• 在羊毛、免熨、羽绒程序中，不可选择风干功能；风干功能只能在启动前进行选择，启动后功能选择不可操作。
• 留水：为了节约水资源，本机特设留水功能，选择此功能后，在留水过程中将不进行排水，保留下来的水可以再次利用。收集时，请将排水管末端放在水盆等较矮的容器中，然后触摸[启动/暂停]键，排水管排水。收集完后将排水管插回到地漏中，洗衣机将继续运行剩余程序。
• 选择留水功能，若程序中带有漂洗过程，则保留漂洗水；若程序中带有洗涤过程且无漂洗过程，则保留洗涤水；若程序中带有浸泡过程且无洗涤、漂洗过程，则保留浸泡水；保留水约4小时，且每隔15分钟蜂鸣提示。若4小时内没有收集水，洗衣机将自动排水并运行下一程序，若4小时内触摸[启动/暂停]键，洗衣机将启动排水功能。
• 在羊毛、免熨、羽绒程序中，不可选择留水功能。
• 浸泡指注水后，洗涤开始前的时间，使用此功能，可以更好的洗涤较脏的衣物。
• 在速洗、羊毛、标准 、羽绒程序中，触摸[浸泡]键洗衣机不响应。
• 在常用、家纺、节水、强力、免熨程序中可设定不同的浸泡时间。

洗涤

• 在常用、家纺、节水、强力程序中可设定不同的洗涤时间。
• 在速洗、羊毛、标准、羽绒、免熨程序中，触摸[洗涤]键洗衣机不响应。
• 请根据衣物脏污程度设定洗涤时间。

漂洗

• 在常用、家纺、节水、强力程序中可设定不同的漂洗次数。
• 在速洗、羊毛、标准、免熨、羽绒程序中，触、摸[漂洗]键洗衣机不响应。
• 请根据洗涤剂的投放多少及衣物脏污程度设定漂洗次数。
• 选择溢水漂洗后，在第一次漂洗时，洗衣机会自动进水使泡沫从排水管排出。

脱水

• 在常用、家纺、节水、强力程序中可设定不同的脱水时间。
• 在速洗、羊毛、标准、免熨、羽绒程序中，触摸[脱水]键洗衣机不响应。
• 请根据需要对脱水时间的长短进行设定。

水位

• 在使用常用、节水、速洗、家纺、强力、标准程序时，洗衣机可自动检测布量，经布量检测后，水位自动设置为2-10中某一合适水位。
• 用户也可自己选择水位，洗衣机开始工作后，不能设置水位，需触摸[启动/暂停]键后才可重新选择合适的水位。
• 在洗涤、漂洗的运行过程中，按住[水位]键2秒后进行补进水，手松开或到溢水水位时停止补进水。
• 因布质干湿程度不同，判定水位可能与实际水位不同。
• 漂洗时水位比洗涤时水位高一档（最高水位、人工选择漂洗水位时除外,羽绒程序第一次漂洗水位与设定水位相同；第二、三次漂洗水位按照设定水位加1档）
• 羊毛程序默认6水位，可在6-10水位间选择。
• 免熨程序默认6水位，可在6-7水位间选择。
• 羽绒程序默认6水位，可在6-9水位间选择。

浸泡

水位/水量对应表

型号: MS70-BZ1528

• 洗衣机进水前空转是洗衣机自动检测布量，经布量检测后，自动设置合适水位。
• 在浸泡过程中或含有浸泡功能的程序中，波轮间断性搅拌（以便洗涤剂更好的溶解污渍）。
• 在不同水压、不同布质、以及不同布量情况下，洗衣机显示时间与实际运行时间可能存在差异。

注

选择羊毛程序时需注意：

• 为确保衣物的洗涤效果，建议不使用预约洗涤。
• 为了防止衣物的损伤，洗涤水温不应超过30℃。
• 程序完成后，请及时将衣物取出，整形晾晒，避免因放置时间过长而变形。
• 为减少衣物的损伤，提高洗涤效果，建议使用羊毛专用洗涤剂。
• 请将白色或明亮色彩的衣物与深色衣物分开洗涤。

本洗衣机羊毛洗程序已获得国际羊毛局（The Woo markCompany）授权，根据衣物标签上的洗护说明以及本洗衣机羊毛洗程序说明，可以对可机洗羊毛衣物进行洗涤。

MS70-BZ1528有国际羊毛认证，其洗衣机授权编号为

WOOLMARK APPAREL CARE

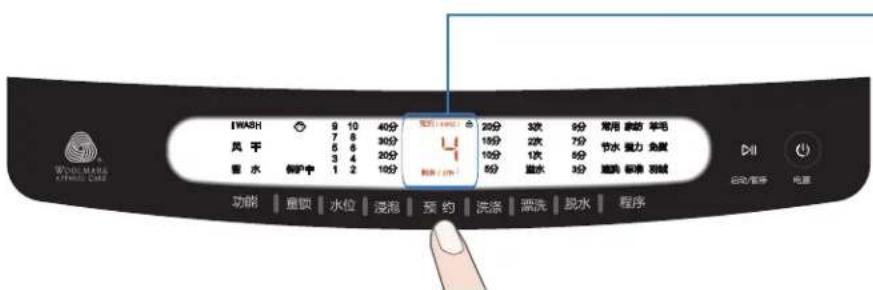

7 设置预约(可根据需要确定是否预约)

触摸[预约]键，可设定您所需的洗衣结束时间

例如前一晚设定预约，第二天起床就能取出洗净的衣物，非常方便

例：设定4个小时，是指4个小时后，洗衣机洗涤完毕，洗衣机所有程序结束。

• 触摸[预约]键，“预约”与“小时”显示灯亮，默认预约时间为“2”（以小时为单位，每触摸一次，时间增加1小时，持续按住3秒以上，时间快速增加，松手后停止）。
• 预约时间可以在2-24小时之间选择，预约过程中，触摸[预约]键，可显示预约状态。
• 预约功能启动后，若想改变程序或取消预约，需关闭电源，重新选择。

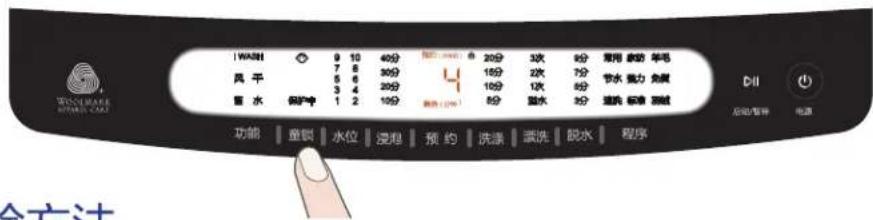

8 童锁功能

童锁功能的效果

选择童锁功能，洗衣机开始启动后，所有按键将被锁定。锁定后，按键不可操作，不能改变程序设定。

为保护儿童安全及防止儿童改变洗衣的过程，特设本功能。

①若在洗涤时上盖被强制打开后，本机将E2报警，停止运行并会在10秒钟后自动进行排水。若确认安全后，请合上上盖，并触摸[启动/暂停]键，洗衣机将继续运行。若10分钟内未进行上述操作，洗衣机将自动关机。

②若选择单独的浸泡、洗涤或者漂洗过程时，洗衣机运行结束后会自动排水。

①在洗衣机程序全部设定完毕，触摸[启动/暂停]洗衣机开始运行后，按住[童锁]键3秒以上，显示屏显示“CL”，同时“💡”亮起，“保护中”闪亮，童锁功能开启，所有按键进入锁定状态，不可选择。
②在洗衣机启动前设定程序时，触摸一下[童锁]键，显示屏显示“CL”，同时“💡”亮起，洗衣机程序设定完毕，触摸[启动/暂停]键洗衣机开始运行后，“保护中”开始闪亮，童锁功能开启，所有按键进入锁定状态，不可选择。

解除方法

→ ①洗衣机启动后，按住[童锁]键持续3秒以上，“💡”和“保护中”同时熄灭，童锁功能解除。 ②洗衣机启动前，触摸一下[童锁]键，“💡”熄灭，童锁功能解除。

开始运行

触摸[启动/暂停]键，洗衣机开始运行。

洗衣机开始运行后，“啪”的一声盖锁锁住上盖，上盖不可被打开，请勿用力拉、撬上盖。

盖锁解除方法：

①选择童锁功能时，请先取消童锁功能，再触摸[启动/暂停]键或按动[电源]键，“啪”的一声盖锁打开；
②不选择童锁功能时，请触摸[启动/暂停]键或按动[电源]键，“啪”的一声盖锁打开；

爱心提示：

当洗衣机在运行过程中突然断电时，上盖会自动锁定，待重新通电后，按动[电源]键，即可打开上盖。

- 在不同水压、不同布质以及不同布量情况下，洗衣机显示时间与实际运行时间可能存在差异。

洗涤结束后

取出洗涤物

洗涤结束后，请及时取出洗涤衣物。如长时间放置，衣物容易产生褶皱、滋生细菌、产生异味。

打开洗衣机上盖

为保持洗衣机内桶干燥，请打开洗衣机上盖一段时间（约一个小时），待干燥后再合上上盖。

关闭水龙头

为防止漏水，在洗涤结束后，请关闭水龙头。

拔下电源线插头

为防止触电，请勿用湿的手插拔电源线插头。

• 洗衣完毕后，请关闭水龙头并卸下进水管。
• 进行维护前，必须拔下电源插头。
• 挂好电源线和排水管。
• 用干净的软布将洗衣机表面及桶内的水珠擦干，并将上盖打开一段时间（约一个小时），待干燥后合上上盖。

进水阀

为提高洗涤效果，请不要扔掉进水处过滤网，如有进水不畅，请及时清理进水处过滤网。

2 清洗过滤网。

每月一次

1 拧开进水管取出过滤网。

3 安装过滤网，连接进水管。

线屑过滤器

洗涤过程中，必须使用线屑过滤器，每次使用后都必须及时清理 清洗过滤器时，如线屑过滤器背面内桶壁上有线屑，请统一清洗，避免再次洗涤时对衣物的污染

1. 按压线屑过滤器上端，向外拉出线屑过滤器

2.向上提拉打开线屑过滤器后盖，清除线屑过滤器里面的线屑

1. 装上线屑过滤器

1. 清洗完毕后合 上上盖

箱体

用干净的软布擦拭。

• 请勿直接用水冲洗箱体。
• 请使用中性洗涤剂擦拭。
• 请勿使用稀释剂、汽油、酒精等挥发性物品擦拭。

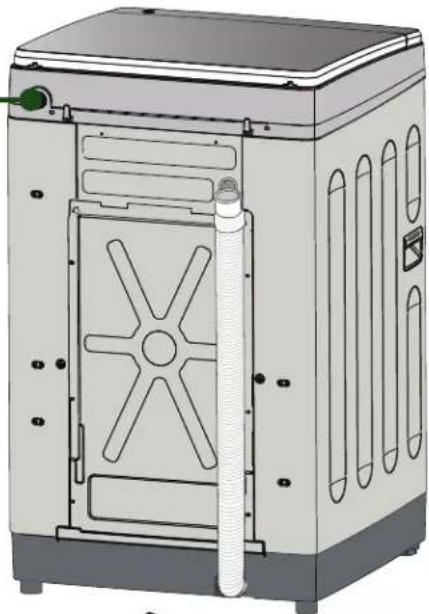

机体脏污的时候

脱水过程中进水 / 停止脱水，执行漂洗程序 / 脱水振动大 / 脱水开始时断断续续

• 请确认是否正确地连接了电源，电源插头是否插牢。
• 请检查电源保险丝或电流断路器是否完好无损。
• 请确认是否按下 [电源]键或触摸[启动/暂停]键。
• 请确认是否停水，并检查水龙头是否打开。
• 请确认是否将上盖关闭。
• 请确认是否选择了 [预约]模式。
• 人工注水未达到设定水位，请继续补进水。（为避免损坏衣物，当水位未达到设定水位时，洗衣机不洗涤）

解决方法

• 请确认是否停水，并检查水龙头是否打开，打开水龙头后，触摸[启动/暂停]键。如果在寒冷地区，请检查水管是否冻结。
• 请确认进水阀是否堵塞，如果堵塞请清理进水阀后，触摸[启动/暂停]键。
• 请确认水压是否过低。
• 请确认是否选择了 [预约]模式，或触摸[启动/暂停]键

解决方法

• 请确认洗涤物是否偏置。(请将衣物放平，同时建议洗涤大件衣物时，请同时放入小件衣物，以达到最佳的洗涤平衡效果)若洗衣机自动进水、漂洗调整无效，会蜂鸣报警，停止脱水。
• 请确认洗衣机是否放置平稳。（请参照安装与调整内容中放置与调整部分进行底脚调整，并确保离周围物体5cm以上）
• 排水管高度是否高于10cm（请尽量保持排水管高度低于10cm，避免带水脱产生噪音）。

解决方法

• 请确认排水管是否过高，若过高，请放下排水管后，触摸[启动/暂停]键。
• 请确认排水管或排水阀是否堵塞，若有异物请清除异物后，触摸[启动/暂停]键。

疑问解答

	疑问	解答
洗涤前	排水管和机器内有少量积水	这是出厂检验性能时残存的。
	搬动洗衣机,机内有水声	全自动洗衣机特有的自平衡结构中平衡液的声音。
运转中	不能进行按键操作	启动后,选择其他程序、水位等,请先触摸[启动/暂停]键后选择。请确认是否选中了[童锁]或[预约]功能。
	水龙头/进水阀漏水	请确认水龙头的形状是否合适。请确认进水管接头螺钉是否松弛或扭偏。请确认进水管接头的螺母是否拧紧。请确认进水阀连接是否牢固。(请拧紧)请确认进水阀是否堵塞。(请按照说明书中清洁保养部分进行清洁)请确认水管是否破损需要更改。(请与售后部门联系)
	不蓄水(一边进水一边排水)	请检查是否有硬币、发卡等异物掉入排水阀以致阀塞不封闭使水边进边排,请清除异物。洗衣机在进行溢水漂洗或喷淋漂洗。
	有异音	请确认机器是否倾斜、摇晃。(请参照安装与调整内容中放置与调整部分进行底脚调整,并确保离周围物体5cm以上)请确认是否进入硬币或金属等异物。请确认是否是洗涤物纽扣、拉链造成。
	进水前及进水中波轮转动	洗衣机有自动检测洗涤物重量的功能,在进水前波轮会转动(部分程序有此功能)。为了有效溶解洗涤剂,在进水过程中波轮会转动。
	洗涤中途进水	洗涤过程中水位下降时,洗衣机自动进水。布量多时,多次自动补进水。
	水位与洗涤量不符	因布质干湿不同,洗衣机判定水位可能与实际水位不同。桶内有水,用户需自己选择合适的水位。请确认是否放入湿衣物。纯棉类吸水较强衣物造成水位低。请确认是否是预洗(未达到设定水位,为达到好的洗涤效果,洗衣机先进行洗涤)。
	运行过程中途停止	洗涤过程中水位下降时,水位传感器检测布质并补进水。
	脱水不工作	请确认洗衣机是否放置平稳。请确认洗涤物是否偏置(偏在桶体的一边或衣物放置过量)。请确认是否盖好上盖。请确认排水管是否未放倒。洗衣程序设定排水时间,过一段时间后才开始脱水。
	漂洗时,不进水	桶内有水时:漂洗顺序是排水、脱水、进水。桶内无水时:先脱水,再进水漂洗。
	反复漂洗不脱水	洗涤物放置不平,洗衣机自动进行进水、搅拌,调整好衣物后再次脱水,按照上述修正方式两次都还无法解决时,蜂鸣器报警,停止脱水。请确认洗衣机是否放置平稳。(可通过调整底脚来调整水平)

运转中	洗涤无力、效果不好	→	请确认是否选择浸泡程序(浸泡中伴随波轮间断搅拌)。请确认洗涤物的重量是否超过洗衣机的标准洗涤容量。请确认选择的水位是否太低。洗前准备是否到位。洗衣粉(种类)和用量是否合适。请确认程序选择是否正确(参考程序介绍)。请确认是否沾有线屑(请将易沾线屑和易掉线屑衣物分开洗涤,同时增加漂洗次数,并控制衣量,不要太多)。请确认是否为洗衣粉残留(冬天水位过低,洗衣粉末溶/洗衣粉用量过多/漂洗水位过低,漂洗次数过少)。请确认是否大件衣物洗不净(请参照洗前准备中大件洗涤)。请确认是否为污渍洗不净(请参照洗前准备中污渍处理)。
	运转中上盖打不开	→	洗衣机运转过程中,上盖被锁定,打不开。
	不排水或排水过慢	→	请确认是否放平排水管(放下排水管,触摸[启动/暂停]键)。排水管或排水阀掉入硬币等异物堵塞(清除异物后,触摸[启动/暂停]键)。
其他	控制面板局部发热	→	电子元件本身微热,属正常现象。
	超过预约时间,程序仍未结束	→	洗涤过程中衣物偏置。进排水条件不良,导致时间延长。
	衣物洗涤完毕沾有线屑	→	每次使用完毕是否清理线屑过滤器。
	振动移位	→	洗衣机放置不平衡(地面不平整)衣物偏置(挤在桶体的一边或衣物放置过量)

错误信息一览

错误信息		原因		排除方法
E1	→	排水管是否放倒?排水管是否堵塞?	→	放下排水管后,触摸[启动/暂停]键。清除异物后,触摸[启动/暂停]键。
E2	→	上盖没盖?	→	盖上上盖后,触摸[启动/暂停]键。
E3	→	衣物是否放偏?洗衣机是否倾斜?	→	重新整理衣物后,触摸[启动/暂停]键。将洗衣机调整水平后,触摸[启动/暂停]键。
E4	→	水龙头是否打开,是否停水?进水阀是否堵塞?水压是否过低?水龙头、进水管是否冻结?	→	打开水龙头后,触摸[启动/暂停]键。清理进水阀后,触摸[启动/暂停]键。触摸[启动/暂停]键后,待水压达到允许值后使用。触摸[启动/暂停]键后,化冻后使用。
FA	→	水位传感器异常?	→	请与售后服务部门联系。
EL	→	风干衣服过多	→	取出部分衣物,重新启动。
FC	→	显示板和电源板通讯故障	→	请与售后服务部门联系。
EB	→	盖锁未锁上	→	请与售后服务部门联系。

注 运行中显示屏显示故障报警时，每两分钟连续蜂鸣一次，10分钟后本机将自动断电。

技术数据

技术数据

型号	MS70-BZ1528
额定电压·频率	220V~·50Hz
进水水压(MPa)	0.03-1.0
额定洗涤容量(kg)	7.0
额定脱水容量(kg)	7.0
洗涤噪声(声压级/声功率级)	42dB/54dB(A计权)
脱水噪声(声压级/声功率级)	49dB/61dB(A计权)
外形尺寸(不包含排水管)(mm)	长:520 宽:550 高:930
能源效率等级	1级

该产品执行标准：

Q/0212HRE 003-2014《免清洗洗衣机》

GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》

GB 4706.24-2008《家用和类似用途电器的安全 洗衣机的特殊要求》

保修说明

保修说明

尊敬用户：

感谢您使用海尔家用洗衣机，我公司将按照《消费者权益保护法》的有关规定，凭发票为您提供以下服务：

一、家庭用洗衣机的整机免费保修三年。

二、下列情况不属于免费保修范围：

1. 用户因运、装、用、管不当而损坏的；
   2.自行拆卸产品的；
2. 涂改发票或无购机发票的；
3. 因异常电压、火灾等外部原因损坏的；
   5.未按说明书、洗衣机主体注意标牌等注意事项要求使用的。

家庭用以外的洗衣机使用提示：

该产品为家用，除家庭以外（如：学校、公寓、部队、企业、医院、洗衣房、洗浴中心、酒店、宾馆、招待所等团体）使用的洗衣机，不属于免费保修范围。

为了您更好的使用，请定期与海尔售后服务联系维护保养，以免使用不当造成损失。

备注：1.本产品如有结构变化，数据变化，恕不另行通知。

1. 根据需要，以下零件可供选购：

进水管加长管

排水管加长管

合格证

在线报修地址: http://service.haier.com

售后服务热线: 4006 999 999

网址: www.haier.com

版次：2014年第1版

专用号: 0030510542

厂家代码：
